PROJEKT TECHNICZNY na modernizację pomieszczeń w piwnicy budynku Urzędu Gminy w Czerwonaku ul. Źródlana 39

Transkrypt

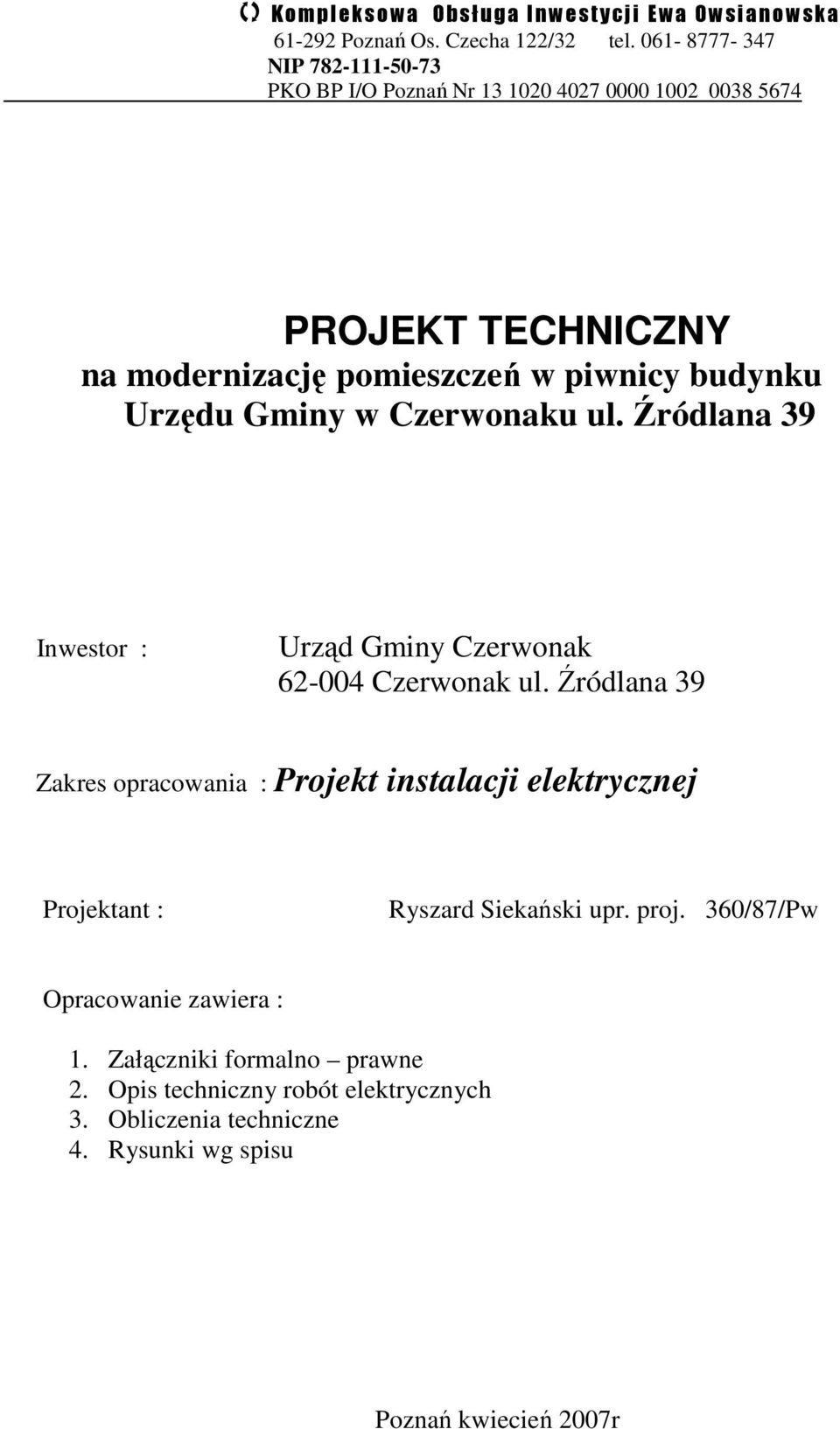

1 K o m p l e k s o w a O b s ł u g a I n w e s t y c j i E w a O w s i a n o w s k a Poznań Os. Czecha 122/32 tel NIP PKO BP I/O Poznań Nr PROJEKT TECHNICZNY na modernizację pomieszczeń w piwnicy budynku Urzędu Gminy w Czerwonaku ul. Źródlana 39 Inwestor : Urząd Gminy Czerwonak Czerwonak ul. Źródlana 39 Zakres opracowania : Projekt instalacji elektrycznej Projektant : Ryszard Siekański upr. proj. 360/87/Pw Opracowanie zawiera : 1. Załączniki formalno prawne 2. Opis techniczny robót elektrycznych 3. Obliczenia techniczne 4. Rysunki wg spisu Poznań kwiecień 2007r

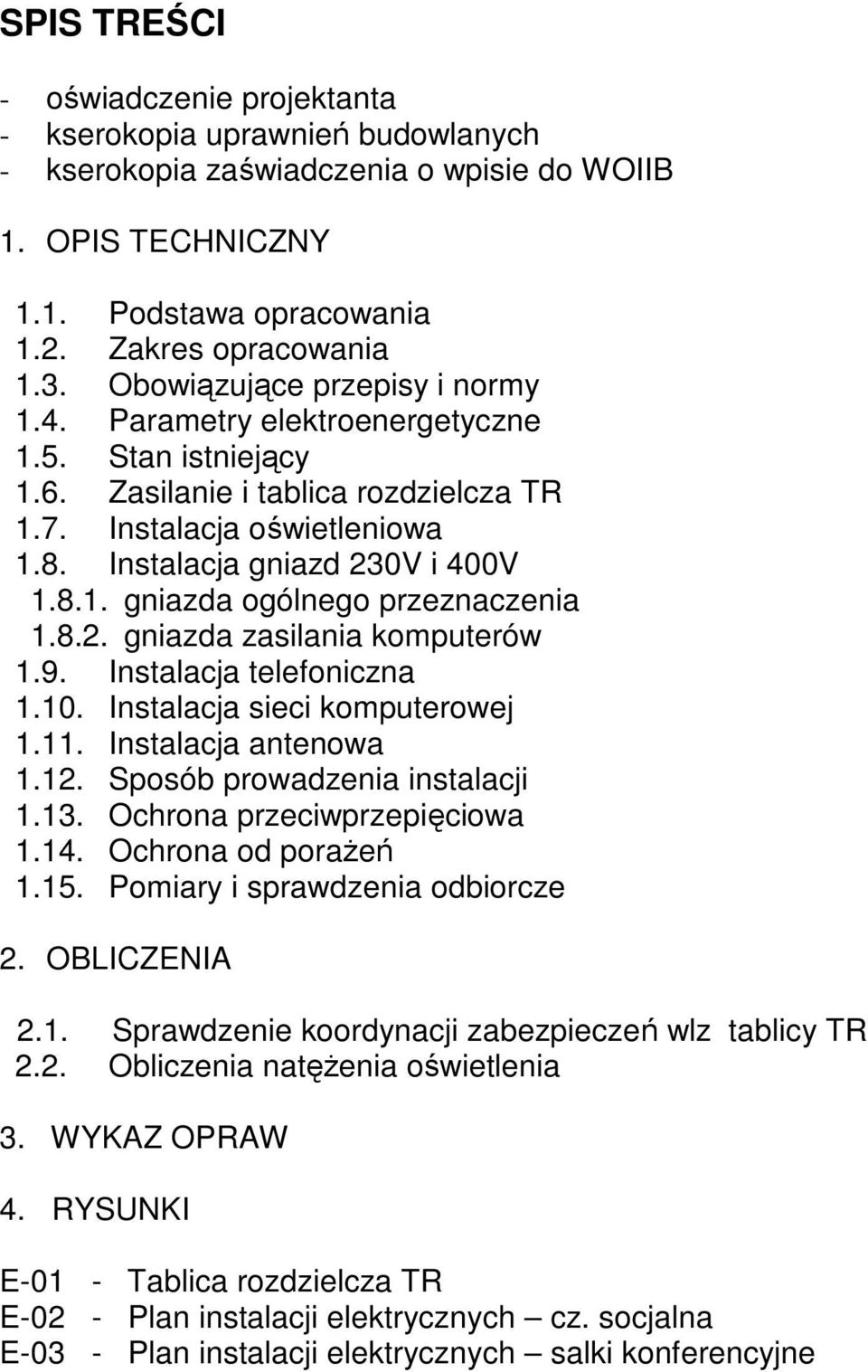

2 SPIS TREŚCI - oświadczenie projektanta - kserokopia uprawnień budowlanych - kserokopia zaświadczenia o wpisie do WOIIB 1. OPIS TECHNICZNY 1.1. Podstawa opracowania 1.2. Zakres opracowania 1.3. Obowiązujące przepisy i normy 1.4. Parametry elektroenergetyczne 1.5. Stan istniejący 1.6. Zasilanie i tablica rozdzielcza TR 1.7. Instalacja oświetleniowa 1.8. Instalacja gniazd 230V i 400V gniazda ogólnego przeznaczenia gniazda zasilania komputerów 1.9. Instalacja telefoniczna Instalacja sieci komputerowej Instalacja antenowa Sposób prowadzenia instalacji Ochrona przeciwprzepięciowa Ochrona od poraŝeń Pomiary i sprawdzenia odbiorcze 2. OBLICZENIA 2.1. Sprawdzenie koordynacji zabezpieczeń wlz tablicy TR 2.2. Obliczenia natęŝenia oświetlenia 3. WYKAZ OPRAW 4. RYSUNKI E-01 - Tablica rozdzielcza TR E-02 - Plan instalacji elektrycznych cz. socjalna E-03 - Plan instalacji elektrycznych salki konferencyjne

3 OŚWIADCZENIE PROJEKTANTA Inwestycja : Modernizacja pomieszczeń w piwnicy budynku Urzędu Gminy w Czerwonaku ul. Źródlana 39 Inwestor : Urząd Gminy Czerwonak Czerwonak ul Źródlana 39 Opracowanie : BranŜa : Projektant : Projekt instalacji elektrycznych Elektryczna Ryszard Siekański Oświadczam, Ŝe opracowana dokumentacja projektowa jest kompletna i została wykonana zgodnie z obowiązującymi polskimi aktami prawnymi, normami i przepisami techniczno budowlanymi... data i podpis projektanta

4 1. OPIS TECHNICZNY 1.1. Podstawa opracowania - zlecenie Inwestora - wytyczne Inwestora uzgodnione na terenie obiektu - projekt architektoniczno budowlany - projekty branŝowe - obowiązujące przepisy i normy 1.2. Zakres opracowania Niniejsze opracowanie jest projektem technicznym instalacji elektrycznych w modernizowanych pomieszczeniach piwnicznych Urzędu Gminy w Czerwonaku adaptowanych na salki konferencyjne i swym zakresem obejmuje: - zmiany w istniejącej tablicy rozdzielczej TR - instalację oświetlenia podstawowego - instalację gniazd wtykowych 230V i 400V - rozbudowę instalacji telefonicznej - instalację sieci komputerowej - ochronę przeciwprzepięciową projektowanych instalacji - ochronę od poraŝeń 1.3. Obowiązujące przepisy i normy Obowiązujące przepisy Podczas realizacji obiektu naleŝy przestrzegać postanowień obowiązujących przepisów dotyczących budowy wynikających z Prawa Budowlanego, a w szczególności: - ustawa z dn. 7 lipca 1994r Prawo Budowlane (Dz.U.89/1994 poz.414 z późniejszymi zmianami) - ustawa z dn. 10 kwietnia 1997r. Prawo Energetyczne (Dz.U. 54/1997 poz. 348 z późniejszymi zmianami) - ustawa z dn. 24 sierpnia 1991r. o ochronie przeciwpoŝarowej (Dz.U.147/2002 poz.1129 z późniejszymi zmianami) - rozporządzenie Ministra Infrastruktury z dn. 7 kwietnia 2004 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 109/2004 poz. 1156) - rozporządzenie Ministra Spraw Wewnętrznych z dn. 16 czerwca 2003r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. 121/2003 poz.1138) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dn. 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. 129/1997 poz.844 z późniejszymi zmianami) Obowiązujące normy - PN-IEC Instalacje elektryczne w obiektach budowlanych - PN-86/E-05003/01,03,04 Ochrona odgromowa obiektów budowlanych - PN-IEC chrona odgromowa obiektów budowlanych - PN-EN : 2003 Oświetlenie miejsc pracy we wnętrzach

5 - PN-EN 1838 : 2002 Oświetlenie awaryjne - PN- 84/E Oświetlenie wnętrz światłem elektrycznym - PN-EN-60446:2002 Oznaczenia identyfik.przewodów elektr. barwami lub cyframi - PN-EN60529:2003 stopnie ochrony zapewniane przez obudowy (IP) - PN-91/E Zakresy napięciowe instalacji w obiektach budowlanych - PN-92/E Ochrona przed elektrycznością statyczną. Bezpieczeństwo poŝarowe i/lub wybuchowe. - PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. - PN-IEC 60445:2002 Zasady podstawowe i bezpieczeństwo przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja. - PN-IEC Ochrona przed impulsem elektromagnetycznym - PN-EN 50171:2002 NiezaleŜne systemy zasilania - PN-IEC 61239:2000 Znakowanie urządzeń elektrycznych danymi znamionowymi dotyczącymi zasilania elektrycznego Inne Normy SEP - N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporaŝen. - N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe Ponadto naleŝy stosować, o ile nie są sprzeczne z obowiązującymi przepisami i normami : - Przepisy Budowy Urządzeń Elektrycznych - Warunki Techniczne wykonania i odbioru robót budowlano-montaŝowych- tom V instalacje elektryczne oraz wycofane i nie zastąpione innymi normy : - PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN-89/E Barwy wskaźników świetlnych i przycisków. - BN-85/ Urządzenia i układy elektryczne. Wytyczne przeprowadzania podstawowych badań odbiorczych Parametry elektroenergetyczne Parametry elektroenergetyczne nie ulegają zmianie w stosunku do stanu istniejącego Moc zainstalowana w tabl. TP - Pi = 23,93 Moc zapotrzebowana Pz = kj * Pi = 0,6 * 23,93 = 14,4 kw Układ zasilania TN-S 1.5. Stan istniejący Instalacja elektryczna adaptowanych pomieszczeń zasilana jest z dwóch róŝnych tablic rozdzielczych. Obwody oświetleniowe i gniazd wtykowych ogólnego przeznaczenia większej salka konferencyjna zasilane są z tablicy rozdzielczej TP usytuowanej na klatce schodowej poziom piwnicy, natomiast obwody elektryczne pozostałych pomieszczeń zasilane są z tablicy rozdzielczej TR obsługującej dotychczas bufet. Instalacja prowadzona jest pod tynkiem. W pomieszczeniach uŝytkowanych jako bufet, po jego likwidacji, zdemontowano osprzęt instalacyjny oraz oprawy oświetleniowe. W pomieszczeniach tych dokonano w trakcie eksploatacji

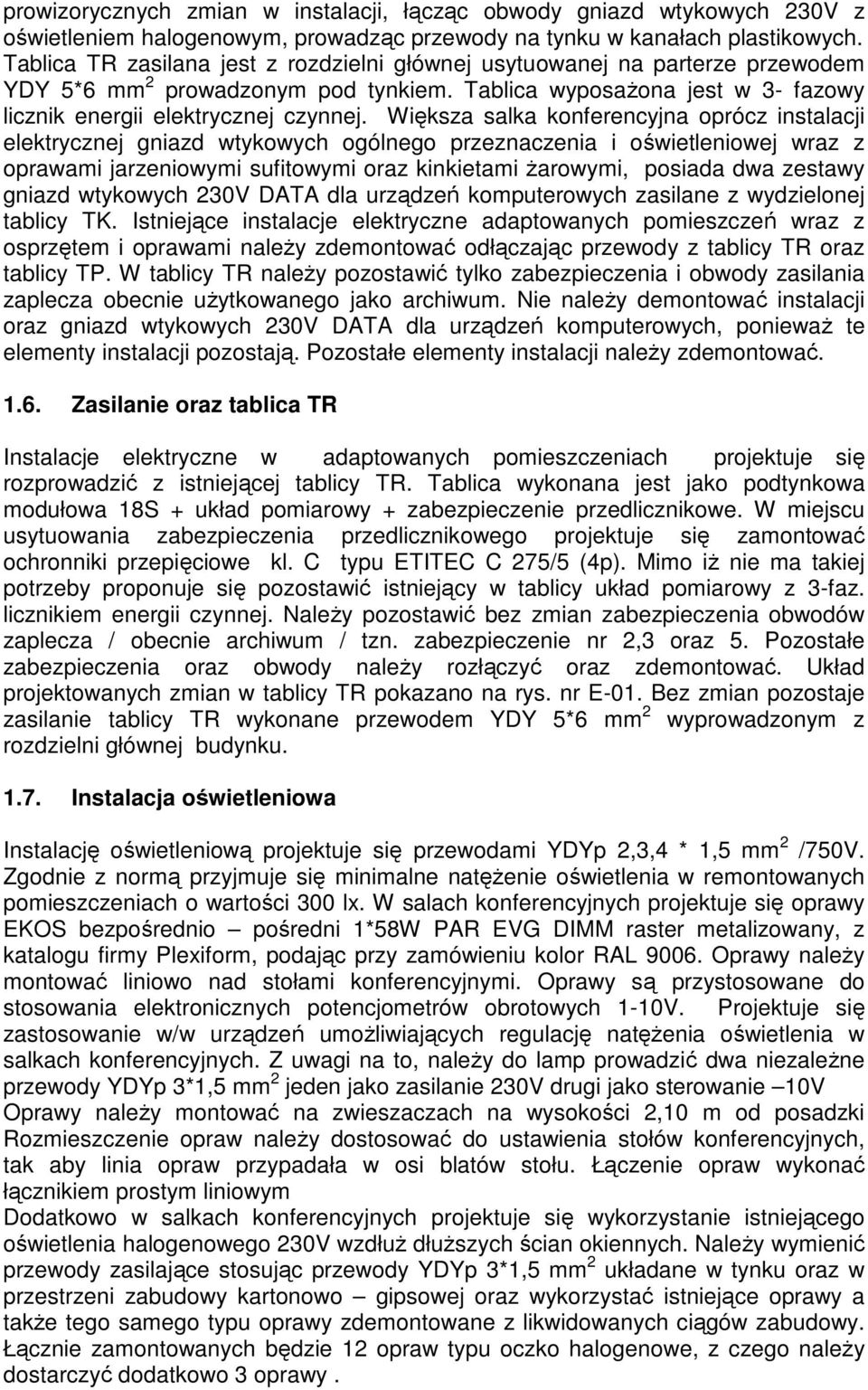

6 prowizorycznych zmian w instalacji, łącząc obwody gniazd wtykowych 230V z oświetleniem halogenowym, prowadząc przewody na tynku w kanałach plastikowych. Tablica TR zasilana jest z rozdzielni głównej usytuowanej na parterze przewodem YDY 5*6 mm 2 prowadzonym pod tynkiem. Tablica wyposaŝona jest w 3- fazowy licznik energii elektrycznej czynnej. Większa salka konferencyjna oprócz instalacji elektrycznej gniazd wtykowych ogólnego przeznaczenia i oświetleniowej wraz z oprawami jarzeniowymi sufitowymi oraz kinkietami Ŝarowymi, posiada dwa zestawy gniazd wtykowych 230V DATA dla urządzeń komputerowych zasilane z wydzielonej tablicy TK. Istniejące instalacje elektryczne adaptowanych pomieszczeń wraz z osprzętem i oprawami naleŝy zdemontować odłączając przewody z tablicy TR oraz tablicy TP. W tablicy TR naleŝy pozostawić tylko zabezpieczenia i obwody zasilania zaplecza obecnie uŝytkowanego jako archiwum. Nie naleŝy demontować instalacji oraz gniazd wtykowych 230V DATA dla urządzeń komputerowych, poniewaŝ te elementy instalacji pozostają. Pozostałe elementy instalacji naleŝy zdemontować Zasilanie oraz tablica TR Instalacje elektryczne w adaptowanych pomieszczeniach projektuje się rozprowadzić z istniejącej tablicy TR. Tablica wykonana jest jako podtynkowa modułowa 18S + układ pomiarowy + zabezpieczenie przedlicznikowe. W miejscu usytuowania zabezpieczenia przedlicznikowego projektuje się zamontować ochronniki przepięciowe kl. C typu ETITEC C 275/5 (4p). Mimo iŝ nie ma takiej potrzeby proponuje się pozostawić istniejący w tablicy układ pomiarowy z 3-faz. licznikiem energii czynnej. NaleŜy pozostawić bez zmian zabezpieczenia obwodów zaplecza / obecnie archiwum / tzn. zabezpieczenie nr 2,3 oraz 5. Pozostałe zabezpieczenia oraz obwody naleŝy rozłączyć oraz zdemontować. Układ projektowanych zmian w tablicy TR pokazano na rys. nr E-01. Bez zmian pozostaje zasilanie tablicy TR wykonane przewodem YDY 5*6 mm 2 wyprowadzonym z rozdzielni głównej budynku Instalacja oświetleniowa Instalację oświetleniową projektuje się przewodami YDYp 2,3,4 * 1,5 mm 2 /750V. Zgodnie z normą przyjmuje się minimalne natęŝenie oświetlenia w remontowanych pomieszczeniach o wartości 300 lx. W salach konferencyjnych projektuje się oprawy EKOS bezpośrednio pośredni 1*58W PAR EVG DIMM raster metalizowany, z katalogu firmy Plexiform, podając przy zamówieniu kolor RAL Oprawy naleŝy montować liniowo nad stołami konferencyjnymi. Oprawy są przystosowane do stosowania elektronicznych potencjometrów obrotowych 1-10V. Projektuje się zastosowanie w/w urządzeń umoŝliwiających regulację natęŝenia oświetlenia w salkach konferencyjnych. Z uwagi na to, naleŝy do lamp prowadzić dwa niezaleŝne przewody YDYp 3*1,5 mm 2 jeden jako zasilanie 230V drugi jako sterowanie 10V Oprawy naleŝy montować na zwieszaczach na wysokości 2,10 m od posadzki Rozmieszczenie opraw naleŝy dostosować do ustawienia stołów konferencyjnych, tak aby linia opraw przypadała w osi blatów stołu. Łączenie opraw wykonać łącznikiem prostym liniowym Dodatkowo w salkach konferencyjnych projektuje się wykorzystanie istniejącego oświetlenia halogenowego 230V wzdłuŝ dłuŝszych ścian okiennych. NaleŜy wymienić przewody zasilające stosując przewody YDYp 3*1,5 mm 2 układane w tynku oraz w przestrzeni zabudowy kartonowo gipsowej oraz wykorzystać istniejące oprawy a takŝe tego samego typu oprawy zdemontowane z likwidowanych ciągów zabudowy. Łącznie zamontowanych będzie 12 opraw typu oczko halogenowe, z czego naleŝy dostarczyć dodatkowo 3 oprawy.

7 Załączanie poszczególnych elementów oświetlenia projektuje się usytuować w jednym punkcie w kaŝdej sali oddzielnie pokazano na rys. nr E-02 i E-03 W pokazanych na rys.e-02 punktach projektuje się wypusty oświetleniowe załączane oddzielnym łącznikiem do zasilania listew wystawienniczych ujętych w opracowaniu architektonicznym. Wypusty zakończyć puszką podtynkową fi 80 W pomieszczeniu socjalnym /kuchnia, jadalnia/ projektuje się oprawy nasufitowe typu QUADRO 4*18W. Ten typ oprawy projektuje się równieŝ w korytarzu wejściowym na suficie. W palarni projektuje się wykorzystanie zdemontowanych z większej sali konferencyjnej kinkietów i zamontowanie 2 szt. na ścianach. Jako osprzęt łączeniowy projektuje się łączniki firmy Berker serii Modul Star Plus z pierścieniem chromowym w ramkach wielokrotnych. Załączanie oświetlenia w salkach konferencyjnych za pomocą wspomnianych wyŝej elektronicznych potencjometrów obrotowych 1-10V z elementami wierzchnimi równieŝ firmy Berker serii Modul Star Plus. Przed wejściem do pomieszczeń z zewnątrz budynku projektuje się oprawę QUADRO 2*9W z czujnikiem zmierzchowym, z kat. firmy Lena Lichting. Projektowany w palarni wentylator wyciągowy naleŝy zasilić z obwodu oświetlenia. Załączanie wentylatora odbywać się będzie czujką ruchu BLC 180 prod. Berker montowaną w puszce podtynkowej Z60 DF. W celu podtrzymania pracy wentylatora po wyłączeniu oświetlenia projektuje się zainstalowanie w puszce podtynkowej za czujnikiem przekaźnika czasowego PO-406 prod. F&F z nastawą 15 min Instalacja gniazd 230V i 400V Gniazda ogólnego przeznaczenia i zasilania urządzeń audio - video Instalację gniazd 230 projektuje się przewodami YDYp 3*2,5 mm 2 /750V w tynku. Usytuowanie gniazd pokazano na rys. E-02 i E-03. W salach konferencyjnych oraz częsci jadalnej gniazda instalować na wysokości 0,3m od podłogi, natomiast w obrębie aneksu kuchennego gniazda montować na wysokości określonej na rysunku /ponad blatem szafek kuchennych/. Gniazdo do zmywarki projektuje się na wys. 0,4m w szafce zlewozmywakowej. Projektuje się równieŝ obwód 400V przewodem YDY 5*2,5 mm 2 do zasilania kuchenki elektrycznej. Obwód naleŝy zakończyć gniazdem 16A/5b IP 44 usytuowanym równieŝ w szafce zlewozmywakowej. Projektuje się osprzęt firmy Berker serii Modul Star Plus z pierścieniem chromowym. Wszystkie punkty gniazd 230V projektuje się jako podwójne w ramkach dwukrotnych. Osprzęt montowany za szafkami kuchennymi lub w szafkach projektuje się firmy Kontakt Simon serii Akord. Gniazda do zasilania urządzeń audio video projektuje się typu DATA z oznaczeniem AV Gniazda zasilania komputerów W większej sali konferencyjnej znajdują się dwa stanowiska gniazd 230V typu DATA zasilane z wydzielonej sieci rozdzielni komputerowych słuŝące do podłączania urządzeń komputerowych. Dodatkowo projektuje się dwa stanowiska gniazd do podłączenia urządzeń komputerowych w analogicznej jak istniejące konfiguracji. Ich usytuowanie pokazano na rys. E-03. Zasilanie w/w gniazd naleŝy wykonać z istniejących obwodów Instalacja telefoniczna W pomieszczeniach uŝytkowanych dotychczas jako bufet a obecnie adaptowanych na jadalnię z aneksem kuchennym, znajduje się gniazdo telefoniczne, które naleŝy

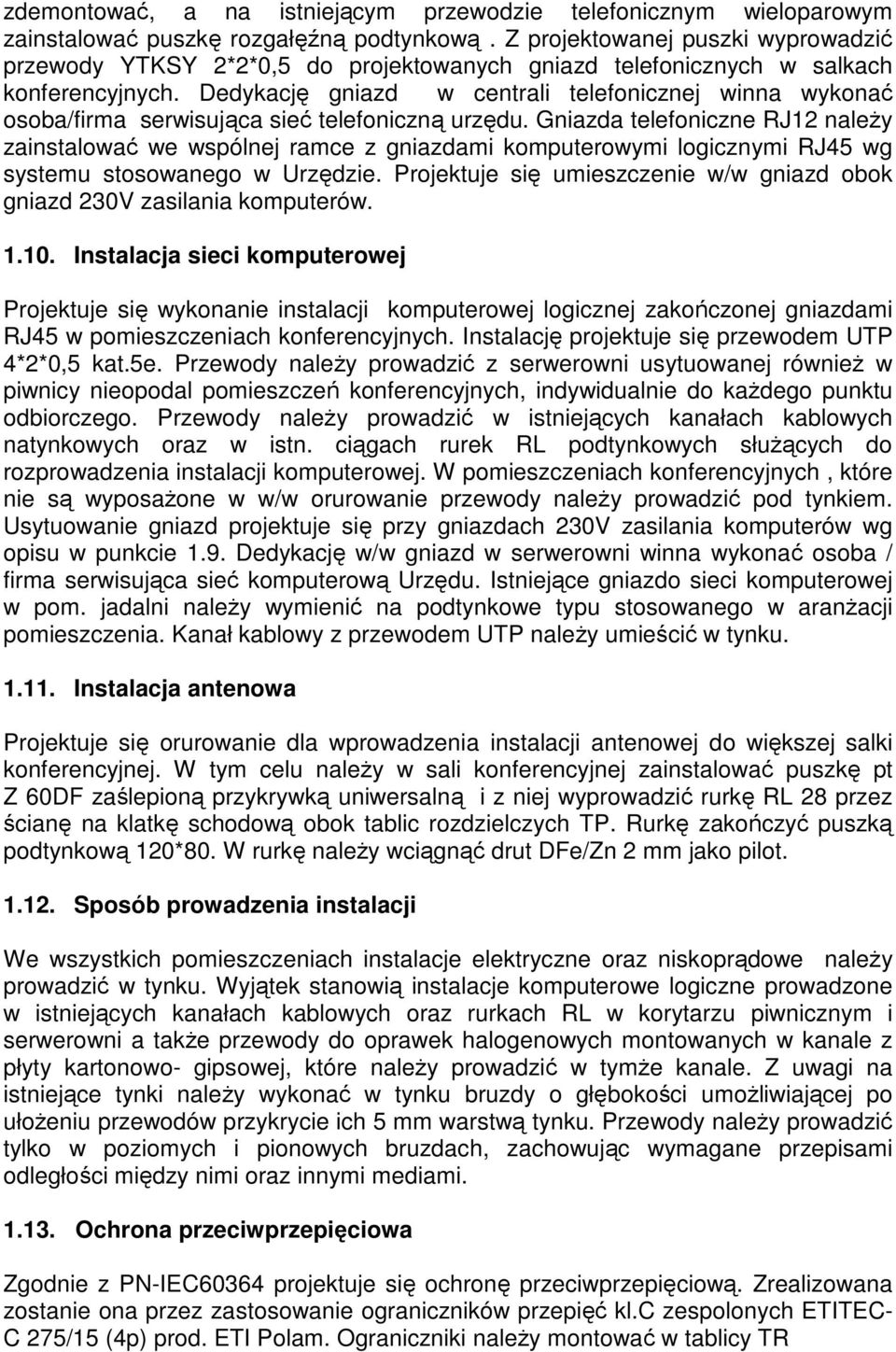

8 zdemontować, a na istniejącym przewodzie telefonicznym wieloparowym zainstalować puszkę rozgałęźną podtynkową. Z projektowanej puszki wyprowadzić przewody YTKSY 2*2*0,5 do projektowanych gniazd telefonicznych w salkach konferencyjnych. Dedykację gniazd w centrali telefonicznej winna wykonać osoba/firma serwisująca sieć telefoniczną urzędu. Gniazda telefoniczne RJ12 naleŝy zainstalować we wspólnej ramce z gniazdami komputerowymi logicznymi RJ45 wg systemu stosowanego w Urzędzie. Projektuje się umieszczenie w/w gniazd obok gniazd 230V zasilania komputerów Instalacja sieci komputerowej Projektuje się wykonanie instalacji komputerowej logicznej zakończonej gniazdami RJ45 w pomieszczeniach konferencyjnych. Instalację projektuje się przewodem UTP 4*2*0,5 kat.5e. Przewody naleŝy prowadzić z serwerowni usytuowanej równieŝ w piwnicy nieopodal pomieszczeń konferencyjnych, indywidualnie do kaŝdego punktu odbiorczego. Przewody naleŝy prowadzić w istniejących kanałach kablowych natynkowych oraz w istn. ciągach rurek RL podtynkowych słuŝących do rozprowadzenia instalacji komputerowej. W pomieszczeniach konferencyjnych, które nie są wyposaŝone w w/w orurowanie przewody naleŝy prowadzić pod tynkiem. Usytuowanie gniazd projektuje się przy gniazdach 230V zasilania komputerów wg opisu w punkcie 1.9. Dedykację w/w gniazd w serwerowni winna wykonać osoba / firma serwisująca sieć komputerową Urzędu. Istniejące gniazdo sieci komputerowej w pom. jadalni naleŝy wymienić na podtynkowe typu stosowanego w aranŝacji pomieszczenia. Kanał kablowy z przewodem UTP naleŝy umieścić w tynku Instalacja antenowa Projektuje się orurowanie dla wprowadzenia instalacji antenowej do większej salki konferencyjnej. W tym celu naleŝy w sali konferencyjnej zainstalować puszkę pt Z 60DF zaślepioną przykrywką uniwersalną i z niej wyprowadzić rurkę RL 28 przez ścianę na klatkę schodową obok tablic rozdzielczych TP. Rurkę zakończyć puszką podtynkową 120*80. W rurkę naleŝy wciągnąć drut DFe/Zn 2 mm jako pilot Sposób prowadzenia instalacji We wszystkich pomieszczeniach instalacje elektryczne oraz niskoprądowe naleŝy prowadzić w tynku. Wyjątek stanowią instalacje komputerowe logiczne prowadzone w istniejących kanałach kablowych oraz rurkach RL w korytarzu piwnicznym i serwerowni a takŝe przewody do oprawek halogenowych montowanych w kanale z płyty kartonowo- gipsowej, które naleŝy prowadzić w tymŝe kanale. Z uwagi na istniejące tynki naleŝy wykonać w tynku bruzdy o głębokości umoŝliwiającej po ułoŝeniu przewodów przykrycie ich 5 mm warstwą tynku. Przewody naleŝy prowadzić tylko w poziomych i pionowych bruzdach, zachowując wymagane przepisami odległości między nimi oraz innymi mediami Ochrona przeciwprzepięciowa Zgodnie z PN-IEC60364 projektuje się ochronę przeciwprzepięciową. Zrealizowana zostanie ona przez zastosowanie ograniczników przepięć kl.c zespolonych ETITEC- C 275/15 (4p) prod. ETI Polam. Ograniczniki naleŝy montować w tablicy TR

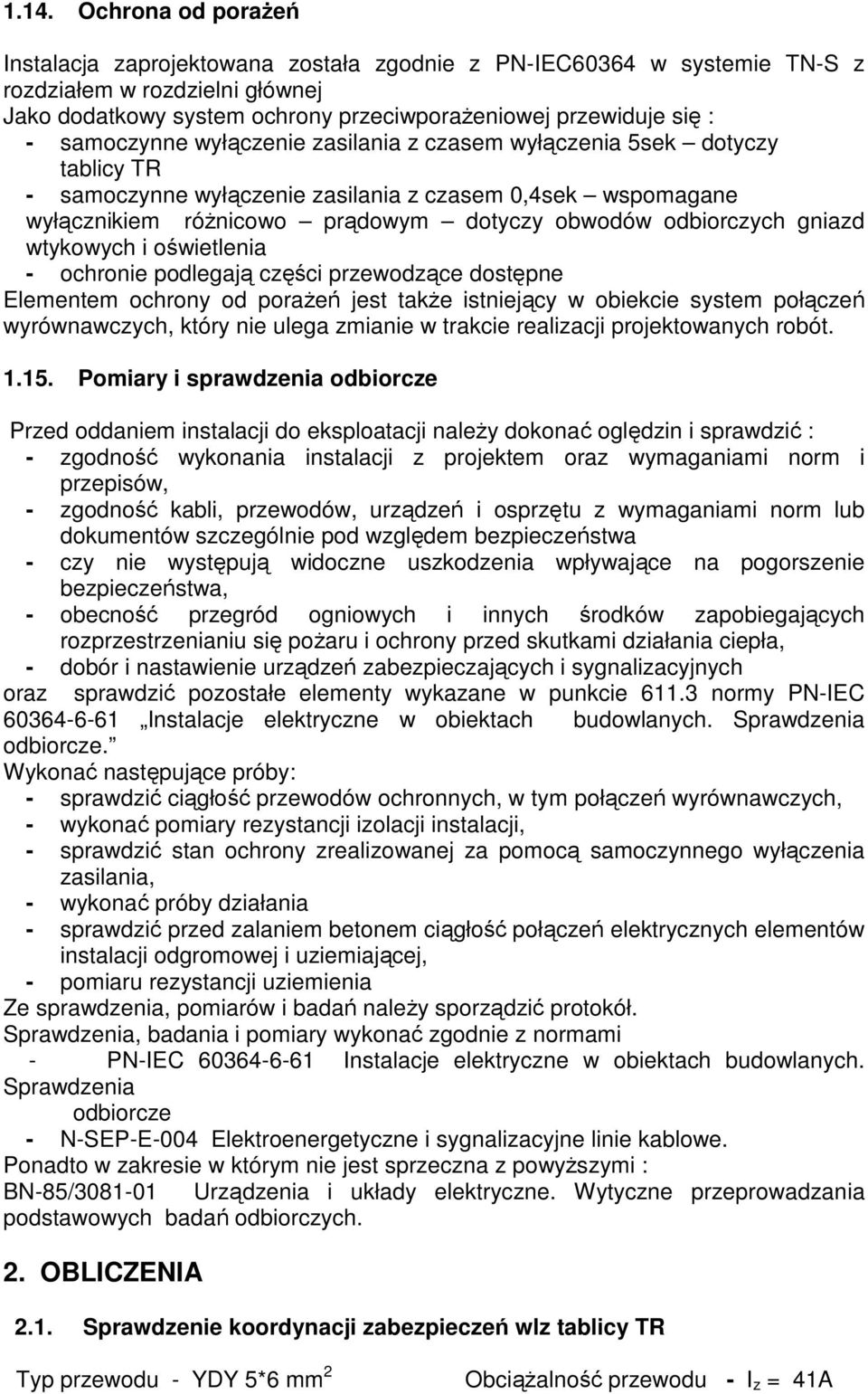

9 1.14. Ochrona od poraŝeń Instalacja zaprojektowana została zgodnie z PN-IEC60364 w systemie TN-S z rozdziałem w rozdzielni głównej Jako dodatkowy system ochrony przeciwporaŝeniowej przewiduje się : - samoczynne wyłączenie zasilania z czasem wyłączenia 5sek dotyczy tablicy TR - samoczynne wyłączenie zasilania z czasem 0,4sek wspomagane wyłącznikiem róŝnicowo prądowym dotyczy obwodów odbiorczych gniazd wtykowych i oświetlenia - ochronie podlegają części przewodzące dostępne Elementem ochrony od poraŝeń jest takŝe istniejący w obiekcie system połączeń wyrównawczych, który nie ulega zmianie w trakcie realizacji projektowanych robót Pomiary i sprawdzenia odbiorcze Przed oddaniem instalacji do eksploatacji naleŝy dokonać oględzin i sprawdzić : - zgodność wykonania instalacji z projektem oraz wymaganiami norm i przepisów, - zgodność kabli, przewodów, urządzeń i osprzętu z wymaganiami norm lub dokumentów szczególnie pod względem bezpieczeństwa - czy nie występują widoczne uszkodzenia wpływające na pogorszenie bezpieczeństwa, - obecność przegród ogniowych i innych środków zapobiegających rozprzestrzenianiu się poŝaru i ochrony przed skutkami działania ciepła, - dobór i nastawienie urządzeń zabezpieczających i sygnalizacyjnych oraz sprawdzić pozostałe elementy wykazane w punkcie normy PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenia odbiorcze. Wykonać następujące próby: - sprawdzić ciągłość przewodów ochronnych, w tym połączeń wyrównawczych, - wykonać pomiary rezystancji izolacji instalacji, - sprawdzić stan ochrony zrealizowanej za pomocą samoczynnego wyłączenia zasilania, - wykonać próby działania - sprawdzić przed zalaniem betonem ciągłość połączeń elektrycznych elementów instalacji odgromowej i uziemiającej, - pomiaru rezystancji uziemienia Ze sprawdzenia, pomiarów i badań naleŝy sporządzić protokół. Sprawdzenia, badania i pomiary wykonać zgodnie z normami - PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzenia odbiorcze - N-SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Ponadto w zakresie w którym nie jest sprzeczna z powyŝszymi : BN-85/ Urządzenia i układy elektryczne. Wytyczne przeprowadzania podstawowych badań odbiorczych. 2. OBLICZENIA 2.1. Sprawdzenie koordynacji zabezpieczeń wlz tablicy TR Typ przewodu - YDY 5*6 mm 2 ObciąŜalność przewodu - I z = 41A

10 Moc zapotrzebowana - Pz = 14,4 kw Prąd zapotrzebowany - I B = 23,1A Zabezpieczenie In = 32A gg Prąd zadz. zabezpieczenia I 2 = 51,2A Koordynacja zachowana. I B = 23,1A < In = 32A < I z = 41A I 2 = 51,2A < 1,45*I z = 59,45A 2.2. Obliczenia natęŝenia oświetlenia 3. WYKAZ OPRAW A - oprawa EKOS bezpośrednio pośrednia 1*58W PAR EVG DIMM kolor RAL 9006 z rastrem metalizowanym wg kat. Plexiform A1- j.w. lecz 1*36W B - oprawa nastropowa świetlówkowa QUADRO 4*18W wg kat. Plexiform C - kinkiet Ŝarowy z demontaŝu D - oprawa typu Downlight oczko halogenowe 230W istniejąca /brakujące oprawy naleŝy uzupełnić identycznymi/ E - oprawa zewnętrzna QUADRO 2*9W z czujnikiem zmierzchowym prod. Lena 4. RYSUNKI E-01 - Tablica rozdzielcza TR E-02 - Plan instalacji elektrycznych część socjalna E-03 - Plan instalacji elektrycznych - salki konferencyjne
