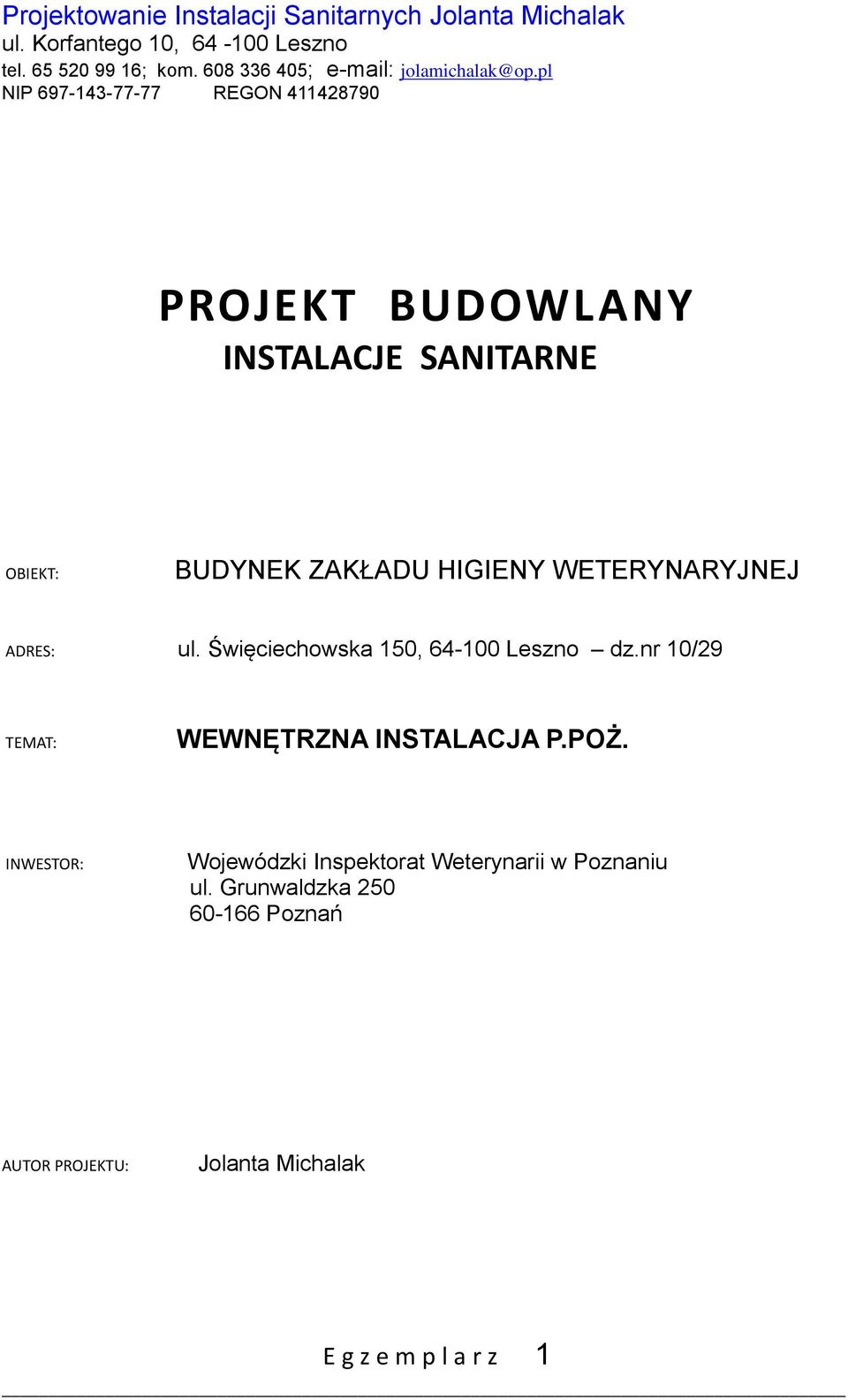

7 Projektowanie Instalacji Sanitarnych Jolanta Michalak ul. Korfantego 10, Leszno tel ; kom ; NIP REGON PROJEKT BUDOWLANY INSTALACJE SANITARNE OBIEKT: BUDYNEK ZAKŁADU HIGIENY WETERYNARYJNEJ ADRES: ul. Święciechowska 150, Leszno dz.nr 10/29 TEMAT: WEWNĘTRZNA INSTALACJA P.POŻ. INWESTOR: Wojewódzki Inspektorat Weterynarii w Poznaniu ul. Grunwaldzka Poznań AUTOR PROJEKTU: Jolanta Michalak E g z e m p l a r z 1

8 Jolanta Michalak Leszno, październik r. ( imię i nazwisko projektanta ) Leszno ul. Korfantego 10 ( adres zamieszkania ) 274/81/Lo, 1427/90/Lo ( nr uprawnień projektowych ) O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Ustawy z dnia 07 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. z 2013 r. poz. 1409) oświadczam, że projekt p.t. Przyłącze wodociągowe do budynku Zakładu Higieny Weterynaryjnej ul. Święciechowska 150, Leszno dz. nr 10/29 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... ( podpis i pieczątka projektanta )

9

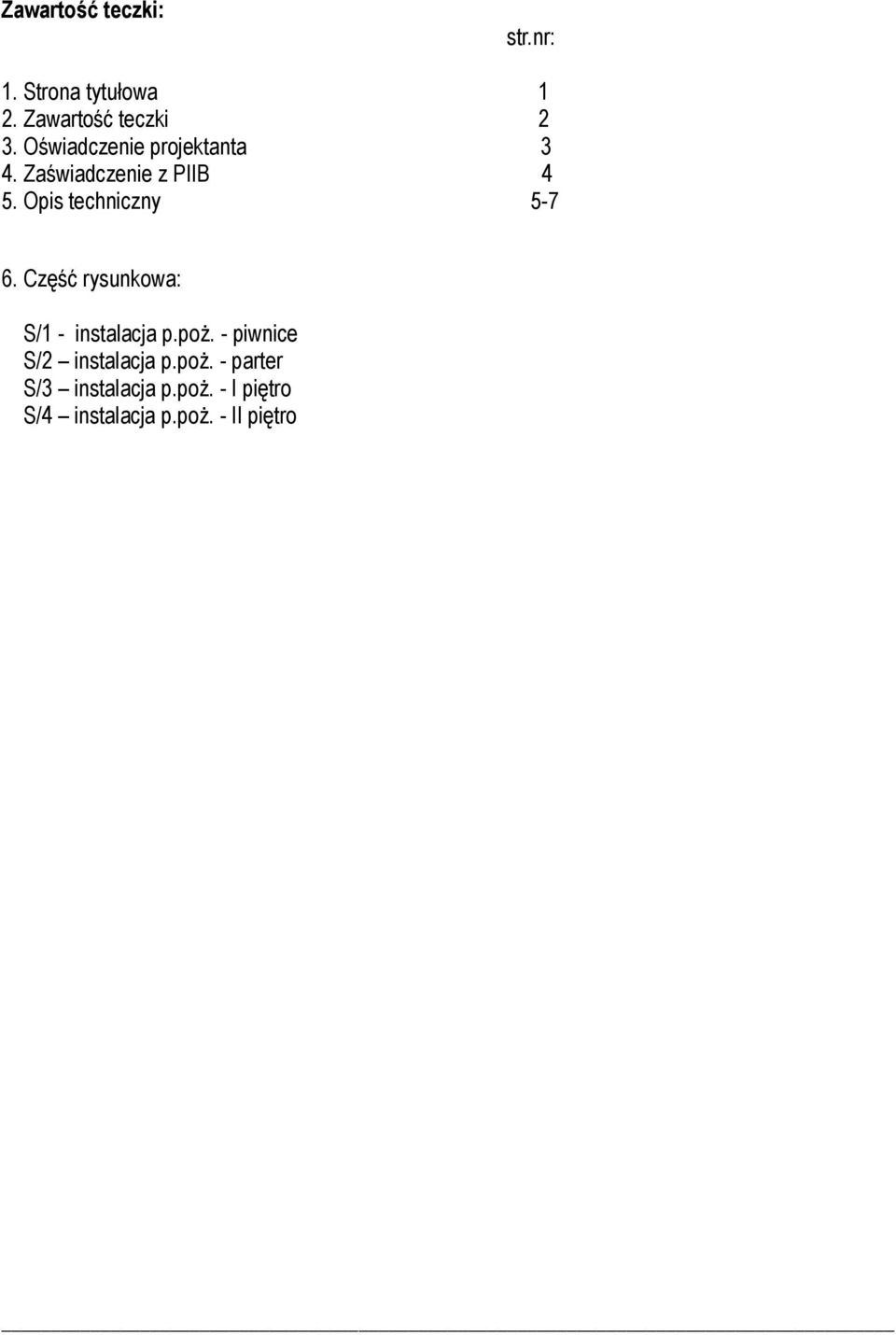

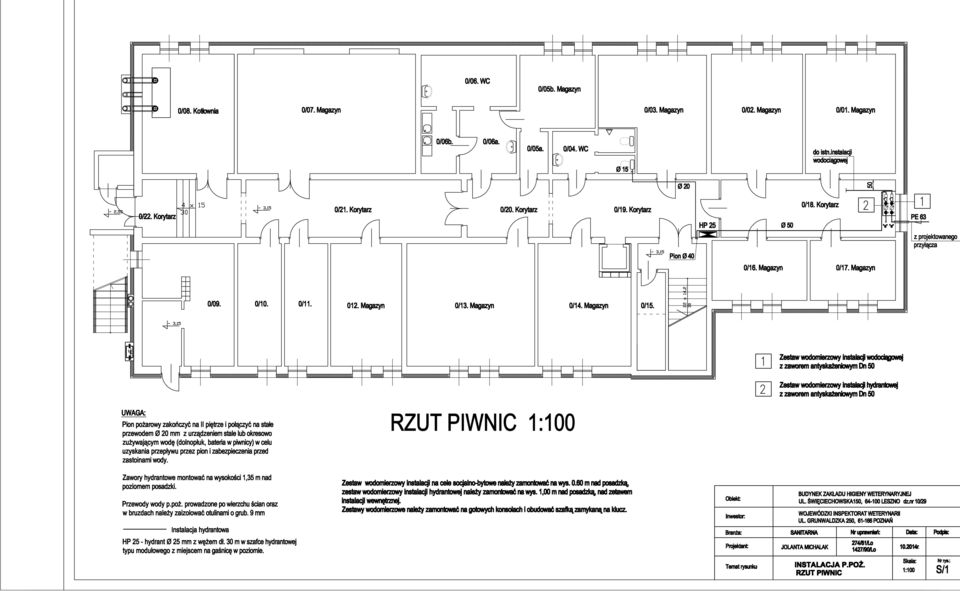

10 Zawartość teczki: str.nr: 1. Strona tytułowa 1 2. Zawartość teczki 2 3. Oświadczenie projektanta 3 4. Zaświadczenie z PIIB 4 5. Opis techniczny Część rysunkowa: S/1 - instalacja p.poż. - piwnice S/2 instalacja p.poż. - parter S/3 instalacja p.poż. - I piętro S/4 instalacja p.poż. - II piętro

11 OPIS TECHNICZNY do projektu budowlanego instalacji przeciwpożarowej w budynku Zakładu Higieny Weterynaryjnej w Lesznie, przy ul. Święciechowskiej 150, dz. nr ewid. 10/29. Inwestor: Wojewódzki Inspektorat Weterynarii w Poznaniu ul. Grunwaldzka Poznań 1. Podstawa opracowania. - zlecenie Inwestora, - warunki MPWiK w Lesznie, - inwentaryzacja budowlana, - uzgodnienie z Inwestorem, - dane techniczne urządzeń, - obowiązujące normy i przepisy. 2. Zakres opracowania. Niniejszy projekt obejmuje swym zakresem instalację hydrantową wbudowaną w istniejący budynek na podstawie 18 ust. 1 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 2010 roku. 3. Instalacja przeciwpożarowa. Wewnętrzną instalację p.poż. zaprojektowano w oparciu o PN-B Instalację przeciwpożarową wykonać należy z rur stalowych ocynkowanych wg PN-74/H-74709, łączonych na gwint. Zgodnie z warunkami technicznymi wydanymi przez MPWiK w Lesznie instalacja przeciwpożarowa zaprojektowane została jako odrębna instalacja hydranty zasilane są odrębnym przewodem wodociągowym, wyposażonym w wodomierz z wbudowaną wkładką do zdalnego odczytu nadajnik impulsów. W związku z powyższym projektuje się odejście instalacji hydrantowej za zestawem wodomierzowym na cele socjalno-bytowe. Zawór zwrotny antyskażeniowy w instalacji zabezpiecza system wodociągowy przed zanieczyszczeniem w wyniku przepływu zwrotnego. Ilość i lokalizacja hydrantów podyktowana jest zabezpieczeniem przeciwpożarowym poszczególnych kondygnacji budynku. Zawory hydrantowe należy montować na wysokości 1,35 m od poziomu posadzki. Zawory hydrantowe należy montować w szafkach naściennych hydrantowych typu modułowego z wężem półsztywnym dł. 30 m i miejscem na gaśnicę ułożoną poziomo. Ciśnienie minimalne w hydrancie Pmin.= 0,2 MPa. Wydajność hydrantu: ø 25 mm = 1,0 dm³/s. Wykonać izolację hydrantową typu TUBOLIT-SZARA. Przejścia rur przez ściany lub stropy prowadzić w tulejach ochronnych z uszczelnieniem elastycznym o odporności ogniowej 60 min.

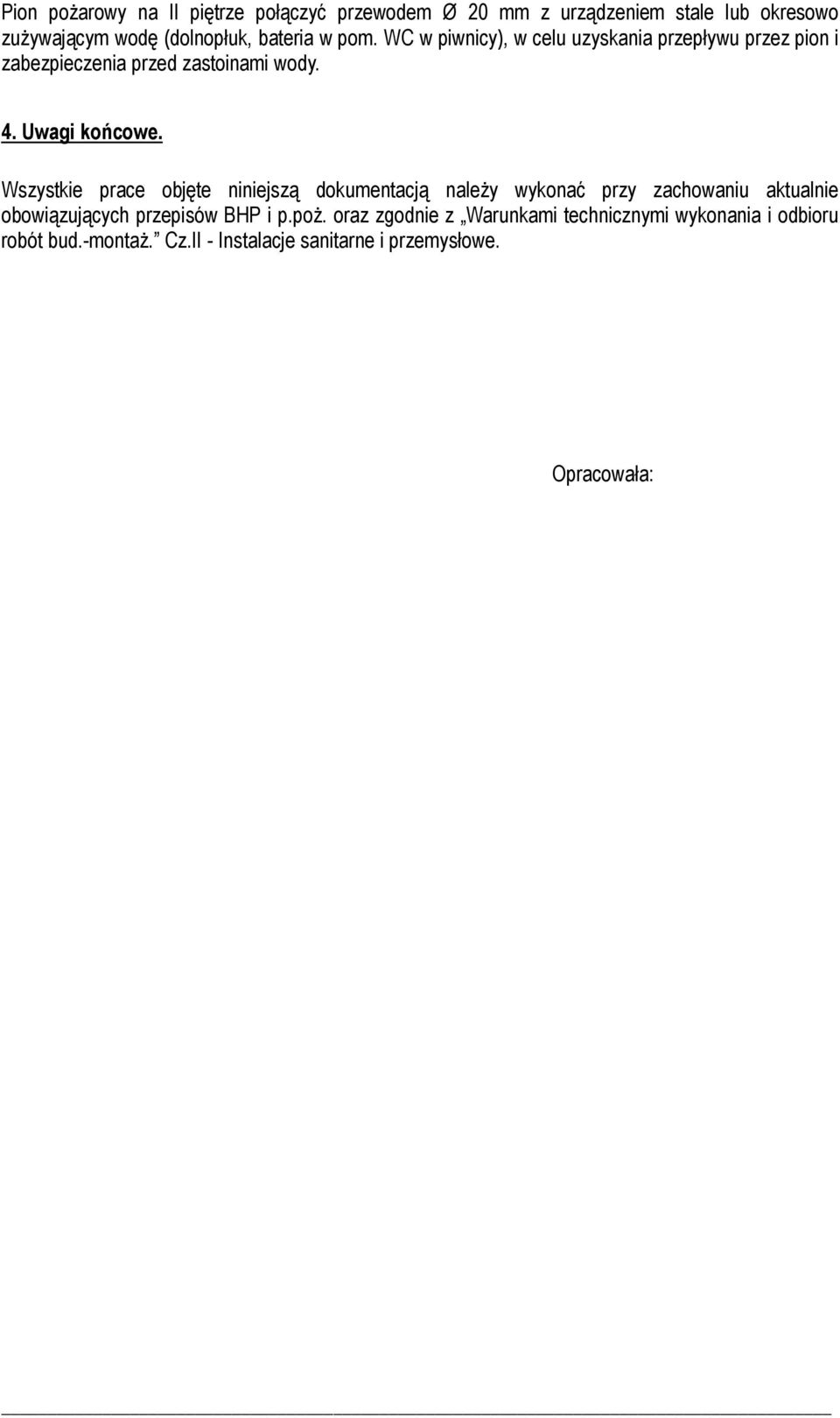

12 Pion pożarowy na II piętrze połączyć przewodem Ø 20 mm z urządzeniem stale lub okresowo zużywającym wodę (dolnopłuk, bateria w pom. WC w piwnicy), w celu uzyskania przepływu przez pion i zabezpieczenia przed zastoinami wody. 4. Uwagi końcowe. Wszystkie prace objęte niniejszą dokumentacją należy wykonać przy zachowaniu aktualnie obowiązujących przepisów BHP i p.poż. oraz zgodnie z Warunkami technicznymi wykonania i odbioru robót bud.-montaż. Cz.II - Instalacje sanitarne i przemysłowe. Opracowała:

13 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 1. Rura stalowa ocynkowana ze szwem Dn m Dn 40 6 m Dn 32 6 m Dn 25 5 m Dn m 2. Izolacja rur instalacji hydrantowej 3. Hydrant HP 25 z wężem dł.30m w szafce hydrantowej typu modułowego z miejscem na gaśnicę ułożoną poziomo 4 szt 4. Zawór hydrantowy Dn 25 4 szt 5. Zestaw wodomierzowy na cele p.poż.: wodomierz jednostrumieniowy o przepływie nominalnym 10 m3/h 2 zawory odcinające grzybkowe 2, zawór antyskażeniowy Dn50 1 kpl

14

15 Projektowanie Instalacji Sanitarnych Jolanta Michalak ul. Korfantego 10, Leszno tel ; kom ; NIP REGON PROJEKT BUDOWLANY INSTALACJE SANITARNE OBIEKT: BUDYNEK ZAKŁADU HIGIENY WETERYNARYJNEJ ADRES: ul. Święciechowska 150, Leszno dz.nr 10/29 TEMAT: PRZYŁĄCZE WODOCIĄGOWE INWESTOR: Wojewódzki Inspektorat Weterynarii w Poznaniu ul. Grunwaldzka Poznań AUTOR PROJEKTU: Jolanta Michalak E g z e m p l a r z 1

16

17

18

19

20 Jolanta Michalak Leszno, październik r. ( imię i nazwisko projektanta )

21 Leszno ul. Korfantego 10 ( adres zamieszkania ) 274/81/Lo, 1427/90/Lo ( nr uprawnień projektowych ) O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 Ustawy z dnia 07 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. z 2013 r. poz. 1409) oświadczam, że projekt p.t. Przyłącze wodociągowe do budynku Zakładu Higieny Weterynaryjnej ul. Święciechowska 150, Leszno dz. nr 10/29 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... ( podpis i pieczątka projektanta )

22

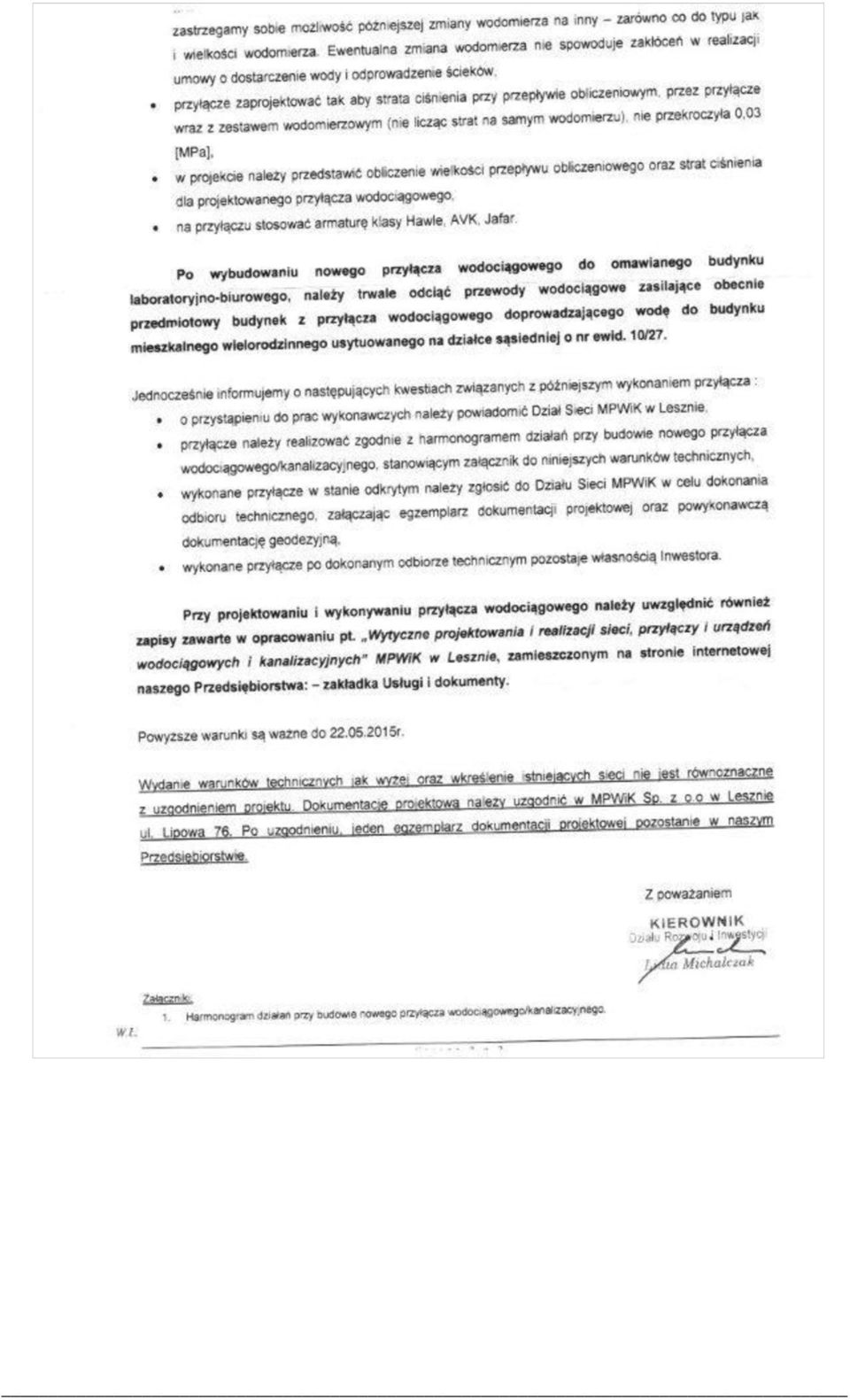

23 Zawartość teczki: Strona 1. Strona tytułowa 1 2. Zawartość teczki 2 3. Warunki podłączenia do sieci wodociągowej wydane przez MPWiK w Lesznie - ZR-R /309/ Warunki podłączenia do sieci wodociągowej wydane przez MPWiK w Lesznie - ZR-R /550/ Oświadczenie projektanta 8 6. Zaświadczenie z PIIB 9 7. Opis techniczny Rysunki: plan sytuacyjny w skali 1:500 S/1 profil podłużny przyłącza wodociągowego S/2 schemat podłączenia przyłącza do sieci S/3 instalacja wodociągowa rzut piwnic S/4

24 OPIS TECHNICZNY do projektu budowlanego przyłącza wodociągowego do budynku Zakładu Higieny Weterynaryjnej w Lesznie, przy ul. Święciechowskiej 150, działka nr ewid. 10/29. Inwestor: Wojewódzki Inspektorat Weterynarii w Poznaniu ul. Grunwaldzka Poznań 1. Podstawa opracowania - zlecenie Inwestora, - warunki podłączenia do sieci wydane przez MPWiK w Lesznie, - uzgodnienie z Inwestorem, - obowiązujące normy i przepisy. 2. Zakres i cel opracowania. Opracowanie niniejsze obejmuje projekt budowlany na budowę nowego przyłącza: wodociągowego do budynku zakładu. 3. Przyłącze wodociągowe. Projektuje się doprowadzenie wody do budynku z istniejącej sieci wodociągowej z rur AC Ø100 mm, ułożonej w nasypie drogowym przy ul. Święciechowskiej. Projektowane przyłącze wodociągowe należy wykonać z rur PE o średnicy 63 mm, zgonie z załączonym profilem podłużnym. Połączenie przyłącza z siecią wykonać przy pomocy zestawu przyłączeniowego dla rur AC. Sposób włączenia przyłącza do sieci wodociągowej z rur AC: zasuwka miękkouszczelniona z gwintem wewnętrznym wraz z opaską montażową stalową, wykonaną ze stali nierdzewnej, Zestaw przyłączeniowy składa się z opaski, nawiertki oraz zasuwy. Klucz zasuwy po umieszczeniu w obudowie przedłużyć do poziomu terenu. Na końcówce klucza umieścić skrzynkę zasuwową. Montaż przyłącza z rur PE-HD SDR17 Ø 63x5,8 mm (dn 50) od opaski do zaworu przed wodomierzem, wykonać zgrzewanie elektrooporowe. Projektowane przyłącze zasilać będzie wewnętrzną instalację wodociągową oraz instalację hydrantową, opartą na hydrantach HP25. W budynku przewiduje się rozdział przyłącza wodociągowego na: montaż zestawu wodomierzowego na cele socjalno-bytowe na wys. 0,6 m nad posadzką, montaż zestawu wodomierzowego na cele ppoż. na wys. 1,0 m nad posadzką, nad zestawem wodociągowym. Zestawy wodomierzowe zamontować należy w budynku na korytarzu, na poziomie piwnic, każdy za pomocą gotowej konsoli. Każdy zestaw wodomierzowy składa z dwóch zaworów odcinających grzybkowych 2, zaworu antyskażeniowego typu EA (zainstalowanego bezpośrednio za zaworem odcinającym, po stronie instalacji wewnętrznej) oraz wodomierza.

25 Przejście rurociągiem przez przegrodę zewnętrzną wykonać w rurze ochronnej stalowej ø 80 mm, z wypełnieniem wolnej przestrzeni szczeliwem elastycznym. Przyłącze wodociągowe należy ułożyć na głębokości min. 1,4 m w gotowym wykopie, na podsypce piaskowej. Na wys. 30 cm nad rurociągiem ułożyć niebieską taśmę ostrzegawczą z wkładką metalową. Po skończonym montażu przyłącza przeprowadzić należy próbę ciśnieniową oraz jego płukanie i dezynfekcję. Obliczenia w oparciu o normę PN-92/B Miarodajny wypływ z punktów czerpalnych: Płuczka zbiornikowa 6 szt * 0,13 = 0,78 dm3/s Bateria czerpalne: umywalki 26 szt * (0,07+0,07) = 3,64 dm3/s zawór czerpalny 6 szt * 0,15 = 0,90 dm3/s zlewozmywak 18 szt * (0,07+0,07) = 1,82 dm3/s Pisuary 2 szt * 0,3 = 0,60 dm3/s qn = 7,74 dm3/s 0,45 q = 0,682 (Σqn) - 0,14 [ dm3/s] q = 1,57 dm3/s = 5,65 m3/h - Obliczenie liniowych strat ciśnienia. l Δpl = 0,5* λ * * v² *ρ di [Pa] 27 Δpl = 0,5 * 0,05 * * 1,0² * 999,73 = Pa = 13,50 kpa 0,05 Przyjmuje się, że straty miejscowe wynoszą ok. 30% strat liniowych. Δpm = 0,3 * = 4049 Pa = 4,05 kpa Ogółem straty ciśnienia na przyłączu wodociągowym wynoszą: Δpl + Δpm = 17,55 kpa 0,03 MPa. 4. Instalacja wodociągowa. Za zestawem wodomierzowym na cele socjalno-bytowe należy poprowadzić rurociąg z rur stalowych ocynkowanych do miejsca włączenia się do istniejącej instalacji wodociągowej punkt A. Rurociąg prowadzić w odległości 50 cm od ściany oraz ok. 50 cm poniżej sufitu,na gotowych uchwytach. Projektowaną instalację należy zaizolować przeciw szronieniu otulinami grub. 9 mm.

26 5. Roboty ziemne. Roboty ziemne należy wykonać zgodnie z warunkami normy branżowej BN-93/ oraz Warunkami wykonania i odbioru robót budowlano montażowych część II instalacje sanitarne i przemysłowe. Przy budowie przyłączy wykopy wykonać ręcznie ze względu na istniejące uzbrojenie podziemne. Projektuje się wykopy wąskoprzestrzenne z jednoczesnym zabezpieczeniem ścian pionowych. Przewody ułożyć w gotowym wykopie na podsypce z piasku grubości 20 cm, zagęszczonej przed ułożeniem przewodów. W podsypce wyprofilować łoże dla rur, a ewentualne ubytki uzupełnić piaskiem. Po ułożeniu przewodów i wykonaniu prób ciśnienia wykonać obsypkę piaskiem z wykopów, pozbawionym kamieni, do wys.30 cm ponad wierzch przewodów, z równoczesnym zagęszczeniem obsypki. Obsypkę wykonać warstwami. Na wys. 30 cm nad rurociągiem ułożyć niebieską taśmę ostrzegawczą z wkładką metalową. Po pozytywnej próbie szczelności sieci, wykopy uzupełnić (wyrównać) obsypkę i zagęścić. Zachować wymaganą bezpieczną odległość od rury sprzętu mechanicznego do zagęszczania. Pozostała zasypka gruntem rodzimym, wolnym od kamieni. Przed zasypaniem wykopów wykonać inwentaryzację geodezyjną (sytuacyjno - wysokościową) przez uprawnionego geodetę. Z uwagi na brak badań gruntowo wodnych podłoża, konieczność odwodnienia wykopów jak i sposób jego wykonania, określi wykonawca robót. 6. Uwagi końcowe. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano- Montażowych cz.ii, oraz z aktualnymi przepisami BHP i p.poż.. Opracowała:

27 ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW 1. Rura ciśnieniowa PE-HD 63 x 5,8 mm m Zestaw przyłączeniowy dla rur AC o średnicy 100/50 ( opaska + nawiertka + zasuwa odcinająca) szt 1 3. Trzpień teleskopowy do zasuwy L = mm szt 1 4. Skrzynka zasuwowa szt 1 5. Zestaw wodomierzowy: wodomierz jednostrumieniowy o przepływie nominalnym 5 m3/h 2 zawory odcinające grzybkowe 2, zawór antyskażeniowy Dn50 kpl 1 6. Zawór antyskażeniowy typu EA - szt 2 7. Rura ochronna stalowa ø 80 mm - m 0,8
