BUDYNEK URZĘDU MIASTA W STALOWEJ WOLI ul. Wolności 7 i Wolności 9, Stalowa Wola

Transkrypt

1 WYPOSAŻENIE WNĘTRZ W MEBLE BIUROWE NAZWA I ADRES OBIEKTU BUDOWLANEGO INWESTOR ZAKRES OPRACOWANIA BUDYNEK URZĘDU MIASTA W STALOWEJ WOLI ul. Wolności 7 i Wolności 9, Stalowa Wola URZĄD MIASTA W STALOWEJ WOLI ul. Wolności 7, Stalowa Wola Stalowa Wola, lipiec 2015 r. nr projektu:. egz..

2 SPIS TREŚCI 1. Opis do projektu wyposażenia wnętrz Spis treści str. 2 Charakterystyka ogólna str. 3 Opis ogólny proponowanej aranżacji pomieszczeń str. 4-6 Opis elementów wyposażenia str Część rysunkowa rzut - gabinet 28 ( ul. Wolności 9) rzut - gabinet 46 rzut - gabinet 45 rzut gabinet Prezydenta nr 34 gabinet Prezydenta meble indywidualne zabudowa grzejników rzut sala spotkań nr 36 sala spotkań meble indywidualne rzut biuro P 24 rzut biuro P 2 rzut biuro P 5 rzut biuro P 4 aneks kuchenny skala 1:50 rys. nr AW.1 skala 1:50 rys. nr AW.2 skala 1:50 rys. nr AW.3 skala 1:50 rys. nr AW.4 skala 1:20 rys. nr AW.4a skala 1:20 rys. nr AW.4b skala 1:50 rys. nr AW.5 skala 1:20 rys. nr AW.5a skala 1:50 rys. nr AW.6 skala 1:50 rys. nr AW.7 skala 1:50 rys. nr AW.8 skala 1:50 rys. nr AW.9 nr AW Kosztorys inwestorski 4. Przedmiar 5. Specyfikacje techniczne 2

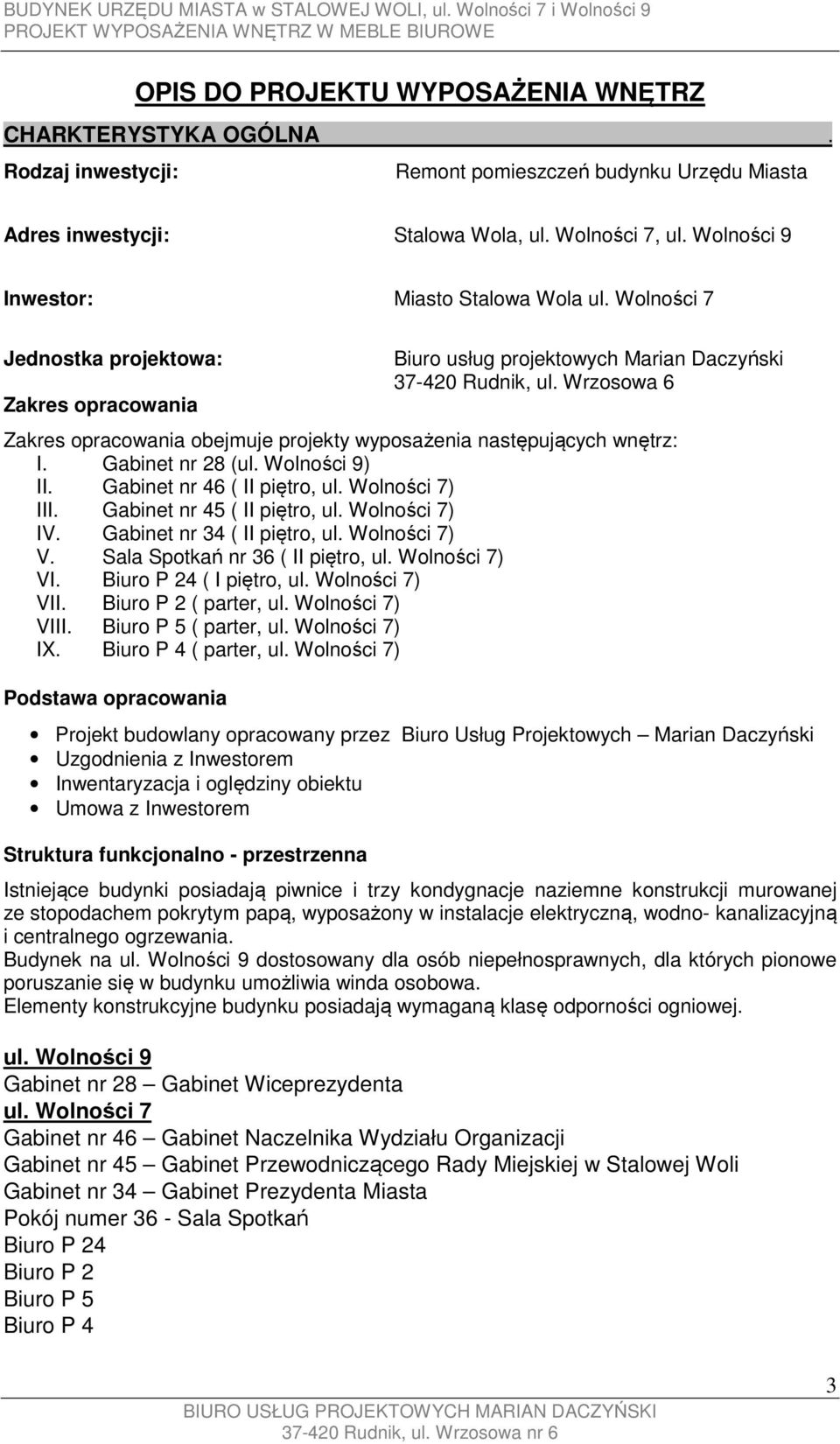

3 OPIS DO PROJEKTU WYPOSAŻENIA WNĘTRZ CHARKTERYSTYKA OGÓLNA. Rodzaj inwestycji: Remont pomieszczeń budynku Urzędu Miasta Adres inwestycji: Stalowa Wola, ul. Wolności 7, ul. Wolności 9 Inwestor: Miasto Stalowa Wola ul. Wolności 7 Jednostka projektowa: Zakres opracowania Biuro usług projektowych Marian Daczyński Rudnik, ul. Wrzosowa 6 Zakres opracowania obejmuje projekty wyposażenia następujących wnętrz: I. Gabinet nr 28 (ul. Wolności 9) II. Gabinet nr 46 ( II piętro, ul. Wolności 7) III. Gabinet nr 45 ( II piętro, ul. Wolności 7) IV. Gabinet nr 34 ( II piętro, ul. Wolności 7) V. Sala Spotkań nr 36 ( II piętro, ul. Wolności 7) VI. Biuro P 24 ( I piętro, ul. Wolności 7) VII. Biuro P 2 ( parter, ul. Wolności 7) VIII. Biuro P 5 ( parter, ul. Wolności 7) IX. Biuro P 4 ( parter, ul. Wolności 7) Podstawa opracowania Projekt budowlany opracowany przez Biuro Usług Projektowych Marian Daczyński Uzgodnienia z Inwestorem Inwentaryzacja i oględziny obiektu Umowa z Inwestorem Struktura funkcjonalno - przestrzenna Istniejące budynki posiadają piwnice i trzy kondygnacje naziemne konstrukcji murowanej ze stopodachem pokrytym papą, wyposażony w instalacje elektryczną, wodno- kanalizacyjną i centralnego ogrzewania. Budynek na ul. Wolności 9 dostosowany dla osób niepełnosprawnych, dla których pionowe poruszanie się w budynku umożliwia winda osobowa. Elementy konstrukcyjne budynku posiadają wymaganą klasę odporności ogniowej. ul. Wolności 9 Gabinet nr 28 Gabinet Wiceprezydenta ul. Wolności 7 Gabinet nr 46 Gabinet Naczelnika Wydziału Organizacji Gabinet nr 45 Gabinet Przewodniczącego Rady Miejskiej w Stalowej Woli Gabinet nr 34 Gabinet Prezydenta Miasta Pokój numer 36 - Sala Spotkań Biuro P 24 Biuro P 2 Biuro P 5 Biuro P 4 3

4 Dla celów ustalenia ogólnych zasad i wymogów projektowych, parametrów technicznych materiałów i urządzeń oraz dla potrzeb kosztorysowania, przyjęto ogólnie znane i dostępne materiały i urządzenia o parametrach wymaganych dla rodzaju i charakteru projektowanej inwestycji. W niektórych koniecznych przypadkach, określona została nazwa firmy, systemu, serii itp. Dopuszcza się zastosowanie technologii, urządzeń, materiałów i rozwiązań innych, w pełni równoważnych, pod warunkiem, że Wykonawca, biorący udział w postępowaniu o udzielenie zamówienia publicznego, zapozna się: a) ze szczegółową charakterystyką systemu, technologii, materiałów, rozwiązań przyjętych w niniejszym projekcie, oraz ich parametrami technicznymi, określonymi w kartach technologicznych i Specyfikacji technicznej wykonania i odbioru robót b) z parametrami technicznymi pozostałych materiałów, zastosowanych w projekcie c) przedstawi Inwestorowi do akceptacji, przed złożeniem oferty przetargowej, oferowaną technologię/system/materiały/urządzenia zamienne, z określeniem typu zastosowanych zamienników, oraz przedłoży materiały dokumentujące parametry techniczne i analizę porównawczą, z których jednoznacznie wynikało będzie, że są one w pełni równoważne do projektowanych. Zaproponowane systemy/materiały/urządzenia zamienne powinny posiadać wymagane prawem świadectwa, certyfikaty, dopuszczenia do stosowania w budownictwie, oraz spełniać pozostałe wymagania określone w niniejszej dokumentacji. OPIS OGÓLNY PROPONOWANEJ ARANŻACJI POMIESZCZEŃ. Gabinet nr 28 rysunek AW.1 Gabinet Wiceprezydenta 28, pow. 18,80 m 2 Biurko X01A 1 szt. Dostawka X15 1 szt. Szafa A52P4 1 szt. Szafa A szt. Szafa A szt. Szafa A5404B 1 szt. Szafa A2Z04 1 szt. Fotel gabinetowy FG 1 szt. Krzesła KGN 6 szt. Kontener XKD13 1 szt. Stół konferencyjny X120 1 szt. Wieszak WSP 1 szt. 4

5 Gabinet nr 46 rysunek AW.2 Gabinet naczelnika Wydziału nr 46, pow. 13,16 m 2 Biurko X02A 1 szt. Dostawka X15 1 szt. Szafa A52P4 1 szt. Szafa A szt. Szafa X3679Z 1 szt. Fotel gabinetowy FG 1 szt. Krzesła KGN 4 szt. Kontener XKD13 1 szt. Dostawka X14 1 szt. Szafka J21 1 szt. Szafka J27 2 szt. UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Gabinet nr 45 rysunek AW.3 Gabinet Przewodniczącego Rady Miejskiej w Stalowej Woli nr 45, pow. 14,77 m 2 Biurko X02A 1 szt. Dostawka X15 1 szt. Szafa A52P4 1 szt. Szafa A szt. Szafa X3679Z 1 szt. Fotel gabinetowy FG 1 szt. Krzesła KGN 4 szt. Kontener XKD13 1 szt. Dostawka X14 1 szt. Szafka J21 1 szt. Szafka J27 1 szt. Gabinet nr 34 rysunek AW.4 Gabinet Prezydenta miasta Stalowa Wola nr 34, pow. 24,67 m 2 Biurko z sideboardem BG-P 1 szt. Stół konferencyjny SK-P 1 szt. Szafa KW-P1 2 szt. Szafa KW-P2 1 szt. Top KW-P3 1 szt. Fotel gabinetowy FG-P 1 szt. Krzesła KG-P 6 szt. ZMW zabudowa indywidualna 1 szt. ZG zabudowa grzejników 1 szt. Gabinet nr 36 rysunek AW.5 Sala spotkań nr 36, pow. 24,61 m 2 5

6 Krzesła KG-P 3 szt. Krzesła KP1 12 szt. MNW1 mebel indywidualny 1 szt. MNW mebel indywidualny 1 szt. ZG zabudowa grzejników 1 szt. Biuro nr 24 rysunek AW.6 Biuro nr 24, pow. 13,16 m 2 RD - regał 2 szt. SzU - szafa ubraniowa 1 szt. SZ1 - szafa 1 szt. Pd półka pod drukarkę 1 szt. Wk wieszak komputerowy 2 szt. BL1 biurko 2 szt. FP fotel pracowniczy 2 szt. KM kontener mobilny 2 szt. DB1 dostawka 2 szt. Biuro nr 2 rysunek AW.7 Biuro nr 2, pow. 11,95 m 2 RD - regał 2 szt. SZ - szafa 2 szt. Pd półka pod drukarkę 1 szt. Wk wieszak komputerowy 2 szt. BL1 biurko 2 szt. FP fotel pracowniczy 2 szt. KM kontener mobilny 2 szt. Biuro nr 5 rysunek AW.8 Biuro nr 5, pow. 11,53 m 2 RD - regał 1 szt. SzU - szafa ubraniowa 1 szt. Wk wieszak komputerowy 2 szt. BL1 biurko 2 szt. FP fotel pracowniczy 2 szt. KM kontener mobilny 2 szt. Biuro nr 4 rysunek AW.9 Biuro nr 4, pow. 8,10 m 2 SZ - szafa 1 szt. SZ1 szafa niska 1 szt. BP120 biurko 1 szt. FP fotel pracowniczy 1 szt. 6

7 OPIS ELEMENTÓW WYPOSAŻENIA. Biurko X01A Szerokość: 200 cm Głębokość: 100 cm Wysokość: 76 cm Grubość blatu: 52 mm Typ biurka: prostokątne Noga płytowa 52 mm Biurko X02A Szerokość: 170 cm Głębokość: 97 cm Wysokość: 76 cm Grubość blatu: 52 mm Typ biurka: prostokątne Noga płytowa 52 mm UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Stół konferencyjny okrągły 120cm X120 Szerokość: 120 cm Głębokość: 120 cm Wysokość: 76 cm Grubość blatu: 52 mm Typ stołu: okrągłe Noga kolumna 100mm (kolor: aluminium) Talerz stal nierdzewna 620mm 7

8 Przystawka do biurek X15 Szerokość: 60 cm Głębokość 127 cm Wysokość: 76 cm Grubość blatu: 52 mm Typ biurka: prostokątne Noga płytowa 52 mm UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Przystawka przednia konferencyjna X14 Szerokość: 80 cm Głębokość 120 cm Wysokość: 76 cm Grubość blatu: 52 mm Noga kwadratowa UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Kontener do biurka XKD13 Szerokość: 45,2 cm Głębokość: 60,6 cm Wysokość: 59,8 cm. Wyposażony w zamek 8

9 UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Szafa z regałem X3679z Szerokość: 152 cm Głębokość: 42,1 cm Wysokość: 116,7 cm Wysokość [OH] 3 OH Wyposażona w zamek UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Szafka wisząca z żaluzją J27 Szerokość: 80 cm Głębokość: 39 cm Wysokość: 43 cm Wyposażona w żaluzję UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! 9

10 Szafka wisząca J21 - podstawa Szerokość: 80 cm Głębokość: 39 cm Wysokość: 43 cm UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Szafa ubraniowo aktowa z drążkiem wysuwanym A52P4 - Szerokość: 80,2 cm Głębokość: 43,2 cm Wysokość: 183,3 cm UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! Szafa z regałem A5304 Szerokość: 80,2 cm Głębokość: 43,2 cm Wysokość: 183,3 cm UWAGA: Wszystkie meble w gabinecie nr 46 wykonać w kolorystyce - Dąb Kanadyjski z płyt melaminowanych!!! 10

11 Szafa z regałem A5404 Szerokość: 80,2 cm Głębokość: 43,2 cm Wysokość: 183,3 cm Szafa nadstawka A1104 Szerokość: 80,2 cm Głębokość: 43,2 cm Wysokość: 75 cm Szafa żaluzjowa - A2Z04 Szerokość: 80,2 cm Głębokość: 43,2 cm Wysokość: 75 cm żaluzja Fotel obrotowy gabinet FG, parametry +/- 30 mm: Szerokość: 64 cm Wysokość: cm Krzesło pracowanicze obrotowe Kółka do pow. Twardych Nakładka drewniana na podłokietniki Siedzisko i oparcie tapicerowane tkaniną tapicerską z pierwszej grupy cenowej, kolor do ustalenia z inwestorem (według próbnika wykończeń BN Office Solution) 11

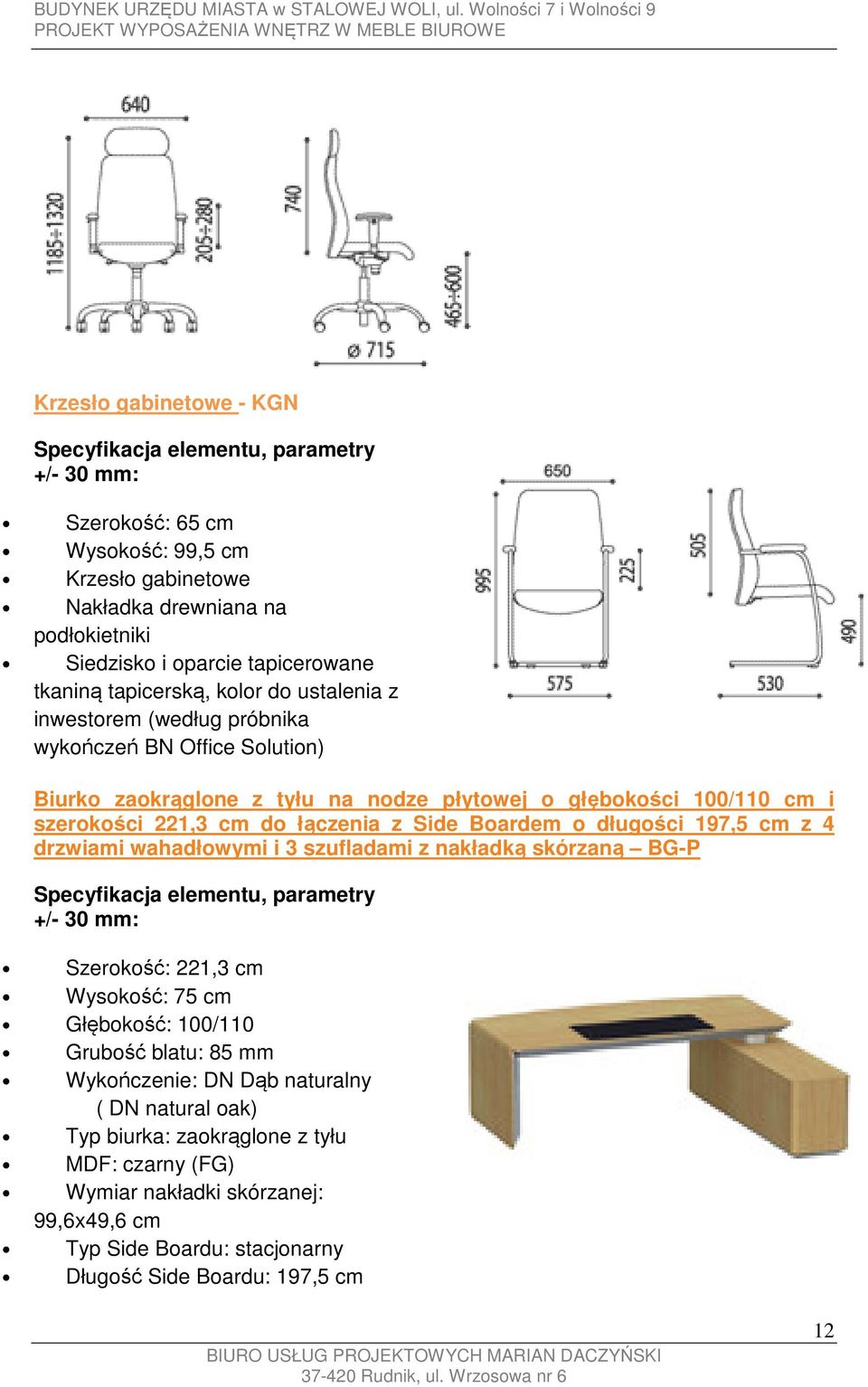

12 Krzesło gabinetowe - KGN, parametry +/- 30 mm: Szerokość: 65 cm Wysokość: 99,5 cm Krzesło gabinetowe Nakładka drewniana na podłokietniki Siedzisko i oparcie tapicerowane tkaniną tapicerską, kolor do ustalenia z inwestorem (według próbnika wykończeń BN Office Solution) Biurko zaokrąglone z tyłu na nodze płytowej o głębokości 100/110 cm i szerokości 221,3 cm do łączenia z Side Boardem o długości 197,5 cm z 4 drzwiami wahadłowymi i 3 szufladami z nakładką skórzaną BG-P, parametry +/- 30 mm: Szerokość: 221,3 cm Wysokość: 75 cm Głębokość: 100/110 Grubość blatu: 85 mm Wykończenie: DN Dąb naturalny ( DN natural oak) Typ biurka: zaokrąglone z tyłu MDF: czarny (FG) Wymiar nakładki skórzanej: 99,6x49,6 cm Typ Side Boardu: stacjonarny Długość Side Boardu: 197,5 cm 12

13 Stół konferencyjny wolnostojący 220 x 120 cm SK-P, parametry +/- 10 mm: Szerokość: 120 cm Długość: 220 cm Wysokość: 75 cm Grubość blatu: 85 mm Wykończenie: DN Dąb naturalny ( DN natural oak) MDF: biały (Fi) Szafa z drzwiami wahadłowymi - moduł zewnętrzny, o szerokości 40 cm i wysokości 3OH KW-P1, parametry: Szerokość: 40 cm Głębokość: 45 cm Wysokość[OH]: 3 OH Wykończenie: DN Dąb naturalny ( DN natural oak) MDF: czarny (FG) Wysokość z topem: 114 cm Szafy z drzwiami szklanymi - uchylnymi - moduł wewnętrzny, o szerokości 40 cm i wysokości 3OH KW-P2, parametry: Szerokość: 40 cm Głębokość: 45 cm Wysokość[OH]: 3 OH Wykończenie: DN Dąb naturalny ( DN natural oak) MDF: czarny (FG) Szkło: czarne (SG) Wysokość z topem: 114 cm 13

14 Top do szaf, jednostronnie zaokrąglony o długości 200,2 cm KW-P3, parametry: Długość: 120,2 cm Wykończenie: DN Dąb naturalny ( DN natural oak) Typ topu: jednostronnie zaokrąglony Fotel obrotowy gabinet Prezydenta FG-P, parametry: Szerokość: 47 cm Wysokość: cm Krzesło gabinetowe obrotowe Kółka do pow. twardych Podłokietniki z regulacją wysokości Siedzisko, oparcie i zagłówek tapicerowane tkaniną tapicerską z 5 grupy cenowej, kolor do ustalenia z inwestorem (według próbnika wykończeń BN Office Solution) Kolor podstawy: chrom Krzesło gabinetowe - gabinet Prezydenta i sala spotkań KG-P, parametry: Szerokość: 52,5 cm Wysokość: 85 cm Krzesło gabinetowe Podłokietniki z plastikowymi nakładkami Siedzisko i oparcie tapicerowane tkaniną tapicerską z 5 grupy cenowej, kolor do ustalenia z inwestorem (według próbnika wykończeń BN Office Solution) Nogi chromowane Stopki akustyczne 14

15 Krzesło konferencyjne - sala spotkań KP1, parametry: Szerokość: 52,5 cm Wysokość: 85 cm Krzesło gabinetowe Podłokietniki z plastikowymi nakładkami Siedzisko i oparcie tapicerowane tkaniną tapicerską z 5 grupy cenowej, kolor do ustalenia z inwestorem (według próbnika wykończeń BN Office Solution) Nogi chromowane Stopki akustyczne Krzesło wyposażone w składany pulpit plastikowy Biurko prostokątne - głębokość 60 cm, szerokość 120 cm BP120 Szerokość: 120 cm Głębokość: 60 cm Wysokość: 72 cm Grubość blatu: 28 mm Wykończenie: fornir zamkniętoporowy kolor LN Beech Natur Typ biurka: prostokątne

16 Szafa z drzwiami płytowymi uchylnymi wysokość 228,5x44,5x80 cm - SZ Szerokość: 80 cm Głębokość: 44,5 cm Wysokość: 228,5 cm Wykończenie: Fronty - fornir zamkniętoporowy kolor LN Beech Natur korpus melamina MP Platinum Kolor ramy: AL Szafa z drzwiami uchylnymi Szafa niska z drzwiami płytowymi uchylnymi wys. 81,5x44,5x80 cm SZ1 Szerokość: 80 cm Głębokość: 44,5 cm Wysokość: 228,5 cm Wykończenie: Fronty - fornir zamkniętoporowy kolor LN Beech Natur korpus melamina MP Platinum Kolor ramy: AL Szafa z drzwiami uchylnymi Fotel obrotowy pracowniczy FP, parametry +/- 30 mm: Szerokość: 64 cm Wysokość: cm Krzesło pracownicze obrotowe Kółka do pow. twardych Siedzisko i oparcie tapicerowane tkaniną tapicerską kolor YB094/TF (według próbnika wykończeń BN Office Solution) 16

17 Szafa ubraniowa wysokość 228,5x44,5x80 cm - SzU Szerokość: 80 cm Głębokość: 44,5 cm Wysokość: 228,5 cm Wykończenie: Fronty - fornir zamkniętoporowy kolor LN Beech Natur korpus melamina MP Platinum Kolor ramy: AL Szafa ubraniowa Regał na dokumenty wysokość 228,5x44,5x80 cm - RD Szerokość: 80 cm Głębokość: 44,5 cm Wysokość: 228,5 cm Regał z półkami Wykończenie: Fronty - fornir zamkniętoporowy kolor LN Beech Natur korpus melamina MP Platinum Kolor ramy: AL Kontener mobilny piórnik + 3 szuflady 60 cm - KM Szerokość: 43 cm Głębokość: 60 cm Wysokość: 59,5 cm Wykończenie: Fronty - fornir zamkniętoporowy kolor LN Beech Natur korpus melamina MP Platinum Kolor ramy: AL. 17

18 Biurko w kształcie 'L' - 160x60/100 cm BL1 Szerokość: 160 cm Głębokość: 100 cm Wysokość: 72 cm Grubość blatu: 28 mm Wykończenie: blat - fornir zamkniętoporowy kolor LN Beech Natur Kolor ramy: AL Typ biurka: L-kształtne Półka na klawiaturę Dostawka do biurek w kształcie 'L' 60x60 cm DB1 Szerokość: 60 cm Głębokość: 60 cm Wysokość: 72 cm Grubość blatu: 28 mm Wykończenie: blat - fornir zamkniętoporowy kolor LN Beech Natur Kolor ramy: AL Wieszak na komputer Wk, parametry: Materiał: stal chromowana

19 Półka na drukarkę Pd, parametry +/- 10 mm: Szerokość: 60 cm Głębokość: 35 cm Udźwig max. 10 kg Kolor: NE maple / klon Uchwyty: AL Szafa stalowa z zamkiem wysokość 45x43x120 cm SM Szerokość: 45 cm Głębokość: 43 cm Wysokość: 120 cm Wykończenie: blacha 1,5 mm Szafa na dokumenty Kolor RAL

20 MEBLE STAŁE Mebel ława 3 siedziska- szt. 1 (wg rys. nr AW.5a.) MNW1 Mebel wykonany na wymiar. Stół 3-stanowiskowy, wykonany z łączonego giętego frezowanego laminatu, płyty meblowej, melaminowanej i płyty MDF połączonej konstrukcją chromowaną, 208x55x85, szczegóły parametry wg rys AW.5a. Wszystkie elementy konstrukcyjne mebla z płyty MDF grubości 18 mm, elementy gięte ze specjalistycznej sklejki przystosowanej do gięcia, wykończenie w miejscach widocznych okleiną naturalną fornir DN Dąb naturalny ( DN natural oak), cokoły metal chrom, wys. 15 cm, struktura szlif, blat laminat DN Dąb naturalny, i melamina MP Platinum, wnętrze mebla pod blatem wykończenie płyta MDF white RAL 9003 wg kolorystyki próbnika wykończeń BN OFFICE lub równoważne. Mocowanie mebla do podłogi wg wykonawcy, widoczne elementy montażowe w kolorze RAL Na froncie mebla znajduje się herb Stalowej Woli. 20

21 Mebel mównica - szt. 1 (wg rys. nr AW.5a.) - MNW Mebel wykonany na wymiar. Mebel mównica, wykonany z łączonego giętego frezowanego laminatu, płyty meblowej, melaminowanej i płyty MDF połączonej konstrukcją chromowaną, 72x110x85, szczegóły parametry wg rys AW.5a. Wszystkie elementy konstrukcyjne mebla z płyty MDF grubości 18 mm, elementy gięte ze specjalistycznej sklejki przystosowanej do gięcia, wykończenie w miejscach widocznych okleiną naturalną fornir DN Dąb naturalny ( DN natural oak), cokoły metal chrom, wys. 15 cm, struktura szlif, blat laminat DN Dąb naturalny, i melamina MP Platinum, wnętrze mebla pod blatem wykończenie płyta MDF white RAL 9003 wg kolorystyki próbnika wykończeń BN OFFICE lub równoważne. Mocowanie mebla do podłogi wg wykonawcy, widoczne elementy montażowe w kolorze RAL Mebel we wnęce Gabinet Prezydenta - ZMW Mebel we wnęce ściennej, obudowany płytą meblowa MDF. Konstrukcja meblowa zabudowa wnęki w ścianie. Oświetlenie wnęki w centralnej części na puchary, nagrody, pamiątki: 1 oświetlenie punktowe halogenowe lub opcjonalnie linia LED. Oświetlenie z możliwością regulacji punktu padania snopu światła. Kolor światła odcień ciepły biały. Szczegóły i parametry wg rysunków technicznych projektu, arkusz nr AW.4a. Wszystkie elementy konstrukcyjne mebla z płyty MDF grubości 18 mm, wykończenie w miejscach widocznych okleiną naturalną fornir DN Dąb naturalny, centralna część mebla (czarna wnęka podświetlana na nagrody) wykonana z płyty MDF wykończona okleiną czarny (FG) cokoły metal chrom, wys. 10 cm, struktura szlif, elementy wykończenia wg kolorystyki próbnika wykończeń BN OFFICE lub równoważne. Fronty otwierane poprzez automatyczny system otwierania frontów bez uchwytów, poprzez montaż wpuszczany, system naciśnij&otwórz Fronty DN Dąb naturalny i Czarny (FG), Półki z możliwością regulacji wysokości, przewidziane pod obciążenie książkami, aby wykluczyć możliwość wygięcia półki pod wpływem długotrwałego obciążenia. 21

22 Plecy za półkami od strony widocznej kolor DN Dąb naturalny Podświetlona wnęka podzielona na pół półką szklaną ze szkła bezpiecznego. widoczne elementy montażowe w kolorze RAL 7047 Głębokość mebla 40 cm. Pomieszczenie socjalne aneks kuchenny AW.10 Aneks kuchenny w zabudowie meblowej z miejscem, gdzie można sporządzić kawę i herbatę. Lada z płyty meblowej, laminowanej gładkiej popiel kolor MP Platinium wg próbnika BN Office, fronty melamina w kolorze białym. Widoczne krawędzie wykończone PCV w kolorze szarym RAL Wyposażenie aneksu kuchennego: - blat kuchenny - szafki dolne - szafki górne - zawiasy meblowe np. w systemie BLUM - możliwość demontażu półek - szuflady na prowadnicach, np. w systemie BLUM. Cokół szafy z blachy stalowej nierdzewnej, struktura szlif gr 1,1 cm, wys. 10 cm. Zabudowa grzejników - szt. 2 (wg rys. nr AW.4b.) - ZG Mebel wykonany na wymiar. Zabudowa grzejników, wykonany z płyty meblowej, melaminowanej i płyty MDF, parametry wg rys AW.4b. Wszystkie elementy konstrukcyjne mebla z płyty MDF grubości 18 mm, w miejscach widocznych okleiną naturalną fornir DN Dąb naturalny ( DN natural oak), pióra żaluzji wykonać jako metal chrom, pióra ok 4 cm, struktura szlif, wg kolorystyki próbnika wykończeń BN OFFICE lub równoważne. Mocowanie mebla do ściany wg wykonawcy, widoczne elementy montażowe w kolorze RAL

23 Pozostałe charakterystyki elementów wyposażenia znajdują się w Szczegółowej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych. 23
