Stacja meteo WMR 112 OS Nr art

Wielkość: px
Rozpocząć pokaz od strony:

Download "Stacja meteo WMR 112 OS Nr art.120097"

Transkrypt

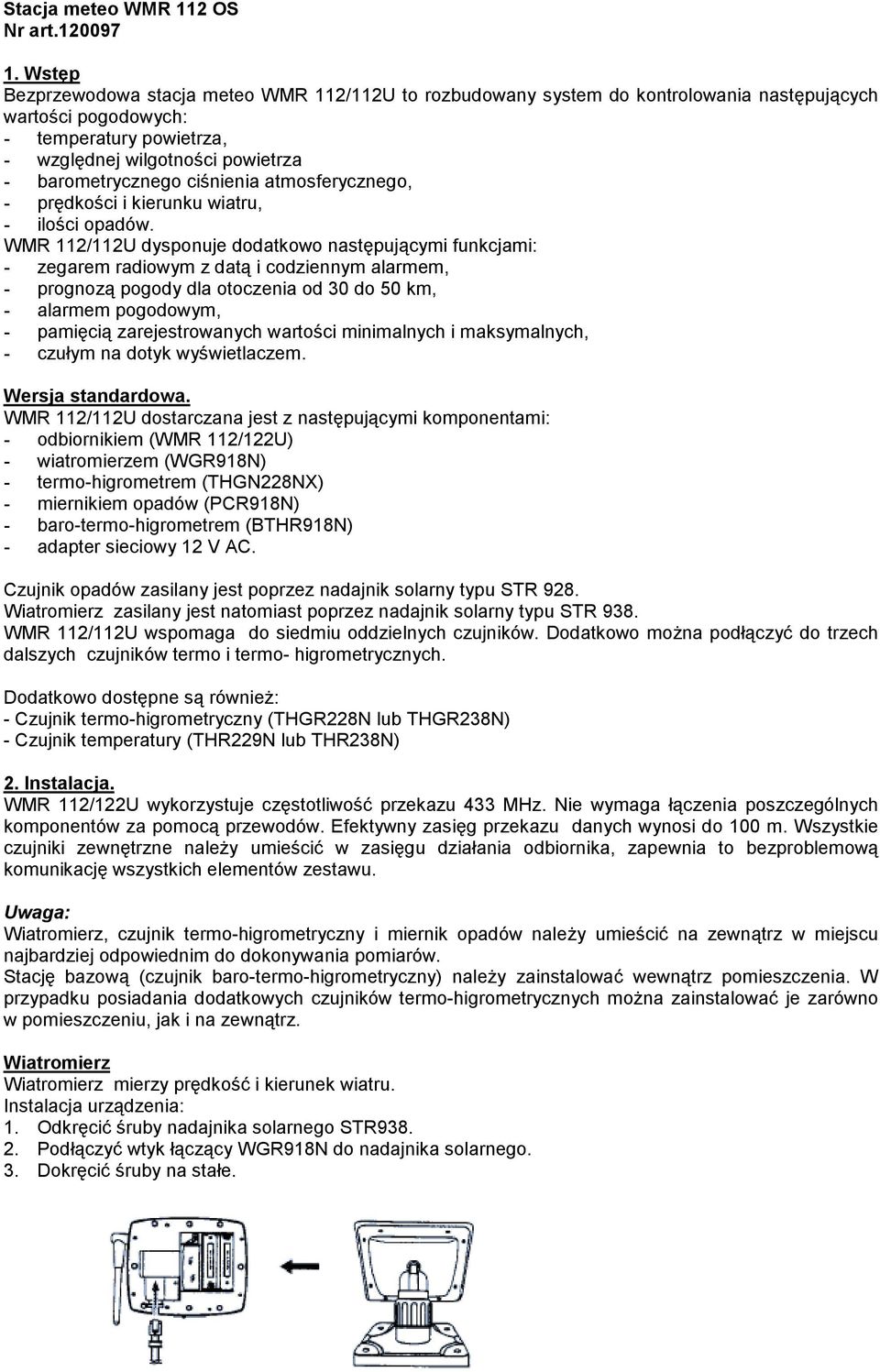

1 Stacja meteo WMR 112 OS Nr art Wstęp Bezprzewodowa stacja meteo WMR 112/112U to rozbudowany system do kontrolowania następujących wartości pogodowych: - temperatury powietrza, - względnej wilgotności powietrza - barometrycznego ciśnienia atmosferycznego, - prędkości i kierunku wiatru, - ilości opadów. WMR 112/112U dysponuje dodatkowo następującymi funkcjami: - zegarem radiowym z datą i codziennym alarmem, - prognozą pogody dla otoczenia od 30 do 50 km, - alarmem pogodowym, - pamięcią zarejestrowanych wartości minimalnych i maksymalnych, - czułym na dotyk wyświetlaczem. Wersja standardowa. WMR 112/112U dostarczana jest z następującymi komponentami: - odbiornikiem (WMR 112/122U) - wiatromierzem (WGR918N) - termo-higrometrem (THGN228NX) - miernikiem opadów (PCR918N) - baro-termo-higrometrem (BTHR918N) - adapter sieciowy 12 V AC. Czujnik opadów zasilany jest poprzez nadajnik solarny typu STR 928. Wiatromierz zasilany jest natomiast poprzez nadajnik solarny typu STR 938. WMR 112/112U wspomaga do siedmiu oddzielnych czujników. Dodatkowo można podłączyć do trzech dalszych czujników termo i termo- higrometrycznych. Dodatkowo dostępne są również: - Czujnik termo-higrometryczny (THGR228N lub THGR238N) - Czujnik temperatury (THR229N lub THR238N) 2. Instalacja. WMR 112/122U wykorzystuje częstotliwość przekazu 433 MHz. Nie wymaga łączenia poszczególnych komponentów za pomocą przewodów. Efektywny zasięg przekazu danych wynosi do 100 m. Wszystkie czujniki zewnętrzne należy umieścić w zasięgu działania odbiornika, zapewnia to bezproblemową komunikację wszystkich elementów zestawu. Uwaga: Wiatromierz, czujnik termo-higrometryczny i miernik opadów należy umieścić na zewnątrz w miejscu najbardziej odpowiednim do dokonywania pomiarów. Stację bazową (czujnik baro-termo-higrometryczny) należy zainstalować wewnątrz pomieszczenia. W przypadku posiadania dodatkowych czujników termo-higrometrycznych można zainstalować je zarówno w pomieszczeniu, jak i na zewnątrz. Wiatromierz Wiatromierz mierzy prędkość i kierunek wiatru. Instalacja urządzenia: 1. Odkręcić śruby nadajnika solarnego STR Podłączyć wtyk łączący WGR918N do nadajnika solarnego. 3. Dokręcić śruby na stałe.

2 4. Umieścić krzyżak szalkowy na cienkiej osi końcówki wiatromierza w kształcie T 5. Dokręcić śruby krzyżaka szalkowego 6. Ustawić czerwone oznaczenia osi wiatrowskazu i obudowy do siebie. 7. Ustawić wiatrowskaz wzdłuż ramienia uchwytu, przed ostatecznym dokręceniem śrub. 8. Ustawić uchwyt wiatromierza (za pomocą kompasu) i nadajnik solarny, w taki sposób, aby były skierowana na południe. Wskaźnik prędkości i kierunku na stacji bazowej powinien wskazywać po zainstalowaniu 180st.. 9. Po zainstalowaniu nacisnąć przycisk RESET STR938. Termo-higrometr Termo-higrometr mierzy temperaturę zewnętrzną i wilgotność powietrza. Urządzenie wymaga dwóch baterii LR06 lub może być zasilane jak deszczomierz poprzez ogniwa solarne. Przy włożeniu/wymianie baterii należy przestrzegać następujących wskazówek: 1. Odkręcić śruby pojemnika baterii. 2. Włożyć baterie, zwracając uwagę na prawidłowe rozmieszczenie biegunów. 3. Zamknąć pojemnik baterii i dokręcić ponownie śruby. 4. Nacisnąć przycisk RESET. Miernik opadów. Miernik opadów mierzy łączną ilość i intensywność opadów.

3 Instalacja urządzenia 1. Odkręcić śruby nadajnika solarnego STR Podłączyć wtyk łączący PCR918N do nadajnika solarnego. 3. Dokręcić śruby na stałe. 4. Otworzyć pokrywę zbiornika. 5. Odkleić taśmę samoprzylepną. 6. Przymocować miernik opadów i nadajnik solarny na odpowiednim miejscu. 7. Wlać kroplę wody na krzyżyk w środku zbiornika, w celu wyregulowania urządzenia. 8. Aby wyregulować ustawienie zbiornika, można umieścić pod nóżkami miernika odpowiednie podkładki. metalowy krążek 9. Zamknąć pokrywę pojemnika opadów. 10. Po zakończeniu instalacji nacisnąć przycisk RESET STR928. Nadajnik solarny Nadajnik solarny wykorzystuje energię solarną do zasilania podłączonego urządzenia. Dwie baterie Mignon LR06 pełnią funkcję baterii wspomagających Uwaga: przy temperaturze otoczenia poniżej 0 st.c zaleca się stosowanie baterii litowych. Ogniwa solarne należy skierować w stronę światła słonecznego. Baro-termo-higrometr.

4 Czujnik mierzy ciśnienie atmosferyczne, temperaturę i wilgotność powietrza. Czujnik wymaga zasilania czterema bateriami typu Micro LR03. Instalacja urządzenia: 1. Włożyć baterie przestrzegając poniższego rysunku. 2. Ustawić urządzenie w miejscu umożliwiającym kontrolowanie odpowiednich wartości pomiarowych. Urządzenie bazowe. Stacja bazowa wskazuje wszystkie wartości pomiarowe określone przez czujniki. Urządzenie może być stosowane wyłącznie w pomieszczeniach. Urządzenie zasilane jest poprzez adapter sieciowy 12 V DC. Instalacja urządzenia. 1. Ustawić stację bazową i czujniki w obrębie działania ( maks. 100 m).. 2. Włożyć cztery baterie alkaliczne Mignon LR Ustawić stację bazową na odpowiednim miejscu lub zawiesić na ścianie. 4. Podłączyć adapter sieciowy AC do stacji bazowej i do gniazda zasilającego. 5. Aby urządzenie uruchomić, nacisnąć przycisk RESET, na stacji bazowej. Po pomyślnym odbiorze sygnału, wszystkie wartości pomiarowe zostaną wskazane na wyświetlaczu. 3. Uruchomienie. Stacja bazowa A Okno wskaźnika dla prognozy pogody i wartości barometru. B. Wskaźnik temperatury w pomieszczeniu. C. Wskaźnik wilgotności powietrza w pomieszczeniu D. Wskaźnik temperatury zewnętrznego kanału. E. Wskaźnik wilgotności zewnętrznego kanału. F. Wskaźnik opadów. G. Zegar z kalendarzem i czasem alarmu. H. Wskaźnik prędkości i kierunku wiatru. I. Przycisk kanału.

5 J. Przycisk pamięci. K. Przycisk alarmu L. Przycisk ustawienia. M. Przycisk jednostek. N. Przycisk zał./wył. alarmu. O. Przycisk przestawiania w dół [ ] P. Przycisk przestawiania w górę [ ]. Q. Przycisk resetowania (RESET). R. Gniazdo 12 DC. Zegar z kalendarzem Zegar wyposażony jest w funkcję automatycznej synchronizacji czasu, jeżeli znajduje się w zasięgu radiowego sygnału DCF. Zegar można ustawić również manualnie. 1. Nacisnąć pole zegara z kalendarzem. 2. Nacisnąć i przytrzymać przycisk [ ], aby dezaktywować odbiór sygnału radiowego. 3. Nacisnąć i przytrzymać przycisk SET, do momentu aż zegar zacznie pulsować. 4. Przyciskami [ ] i [ ], ustawić odpowiednią wartość wskaźnika. 5. Nacisnąć SET, aby ustawić kolejną pozycję zegara.

6 6. Powtórzyć polecenia z punktu 4,5 i 6, aby dokonać ustawienia następujących wskaźników: - formatu wskaźnika godziny (12 lub 24 godzinnego), - języka dla wskaźnika dnia tygodnia, - czasu zegarowego, formatu kalendarza (miesiąc - dzień, dzień- miesiąc), - kalendarza. Dostępne języki: - angielski; - niemiecki; - francuski; - włoski; - hiszpański. 7. Ustawienie potwierdzić przyciskiem SET. Pole zegara z alarmem podaje następujące informacje: czas zegarowy z sekundami, czas zegarowy z dniem tygodnia lub kalendarz. Aby dokonać przełączenia między trybem wskaźnik, należy nacisnąć raz pole zegara. Alarm codzienny Ustawienie alarmu: 1. Dotknąć pole zegara na wyświetlaczu. 2. Nacisnąć [ALARM]. Wskaźnik (( )), zasygnalizuje, że urządzenie znajduje się w trybie alarmu. 3. Nacisnąć i przytrzymać przycisk SET, do momentu aż pole godziny zacznie pulsować. 4. Przyciskami [ ] i [ ], dokonać odpowiednich ustawień. 5. Nacisnąć SET, aby ustawić pole minut. 6. Przyciskami [ ] i [ ], dokonać odpowiednich ustawień. 7. Ustawienie potwierdzić przyciskiem SET. Uwaga: Symbol --:-- zostanie wskazany jeżeli funkcja alarmu nie będzie aktywna. Po ustawieniu czasu alarmu, funkcja alarmu zostanie automatycznie aktywowana. Symbol dzwonka pojawi się na wyświetlaczu. Jeżeli alarm zostanie aktywowany, symbol zacznie pulsować i rozbrzmi jednominutowy sygnał akustyczny. Aby alarm wyłączyć, należy nacisnąć dowolny przycisk. Alarm zostanie wznowiony następnego dnia o ustawionym czasie. Dezaktywacja funkcji alarmu. 1. Nacisnąć pole zegara na wyświetlaczu. 2. Nacisnąć symbol dzwonka. Symbol alarmu zgaśnie. Wskazówki dotyczące odbioru sygnału radiowego. Zegar odbiera sygnał radiowy automatycznie po przejściu w obszar zasięgu nadajnika ( pod warunkiem, że funkcja odbioru będzie aktywna). Czas zegarowy i data będą synchronizowane przez odebrany sygnał, ewentualne ustawienie manualne zostanie przepisane. Podczas odbioru sygnału symbol wieży radiowej będzie pulsować. Całkowity czas odbioru sygnału będzie trwał ok. 10 minut, w zależności od mocy sygnału. Dezaktywacja odbioru sygnału radiowego. 1. Nacisnąć pole zegara na wyświetlaczu. 2. Nacisnąć i przytrzymać przycisk [ ], aby funkcję dezaktywować. Symbol odbioru sygnału zgaśnie. Aktywacja odbioru sygnału radiowego. 1. Nacisnąć pole zegara i wskaźnik czasu alarmu na wyświetlaczu. 2. Nacisnąć i przytrzymać przycisk [ ], aby funkcję aktywować. Symbol odbioru sygnału zacznie pulsować. Prognoza pogody. Prognoza pogody wskazana jest w polu prognozy i ciśnienia atmosferycznego. Prognoza pogody przedstawiona jest w postaci następujących symboli graficznych: słonecznie, lekkie zachmurzenie, pochmurnie, deszczowo.

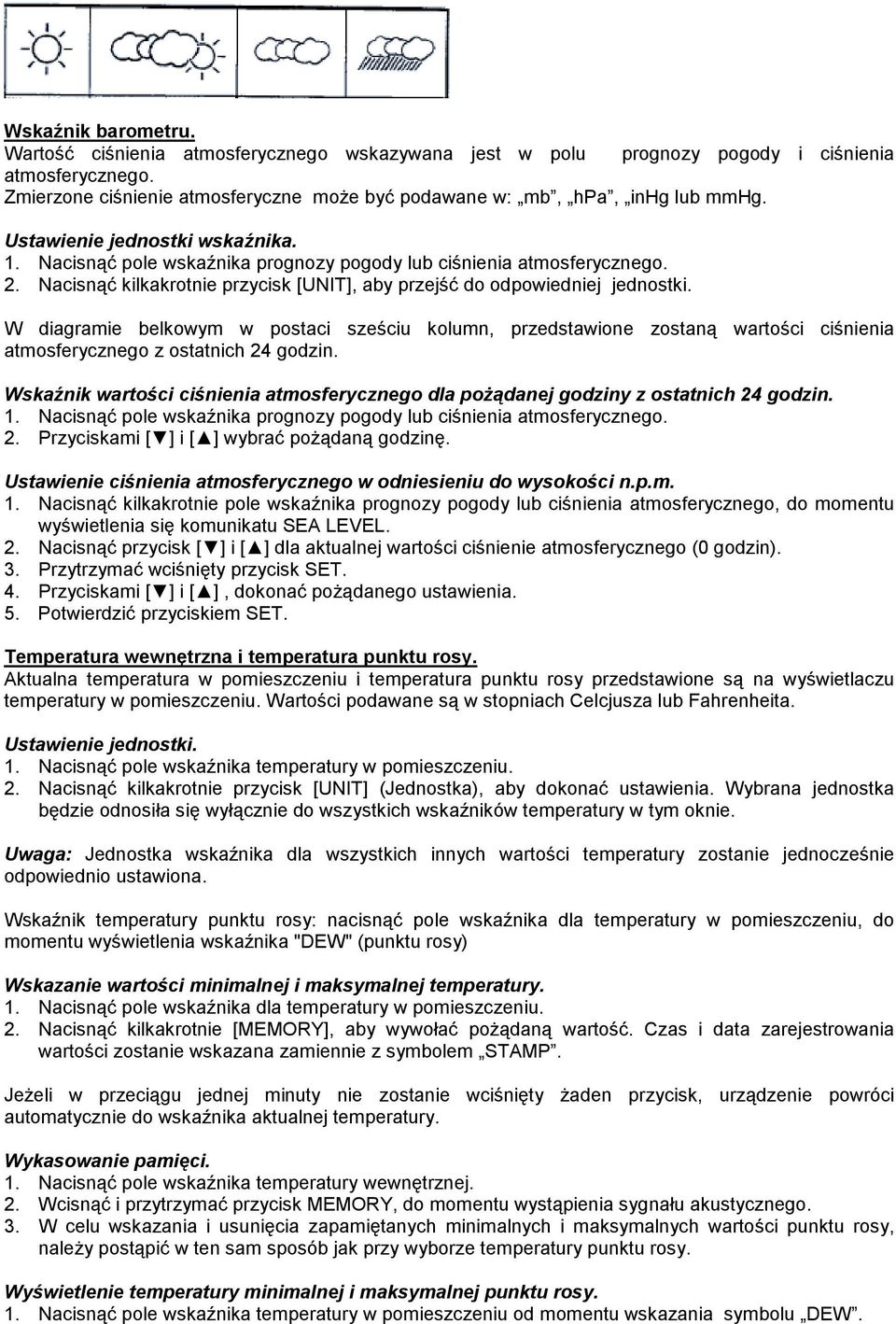

7 Wskaźnik barometru. Wartość ciśnienia atmosferycznego wskazywana jest w polu prognozy pogody i ciśnienia atmosferycznego. Zmierzone ciśnienie atmosferyczne może być podawane w: mb, hpa, inhg lub mmhg. Ustawienie jednostki wskaźnika. 1. Nacisnąć pole wskaźnika prognozy pogody lub ciśnienia atmosferycznego. 2. Nacisnąć kilkakrotnie przycisk [UNIT], aby przejść do odpowiedniej jednostki. W diagramie belkowym w postaci sześciu kolumn, przedstawione zostaną wartości ciśnienia atmosferycznego z ostatnich 24 godzin. Wskaźnik wartości ciśnienia atmosferycznego dla pożądanej godziny z ostatnich 24 godzin. 1. Nacisnąć pole wskaźnika prognozy pogody lub ciśnienia atmosferycznego. 2. Przyciskami [ ] i [ ] wybrać pożądaną godzinę. Ustawienie ciśnienia atmosferycznego w odniesieniu do wysokości n.p.m. 1. Nacisnąć kilkakrotnie pole wskaźnika prognozy pogody lub ciśnienia atmosferycznego, do momentu wyświetlenia się komunikatu SEA LEVEL. 2. Nacisnąć przycisk [ ] i [ ] dla aktualnej wartości ciśnienie atmosferycznego (0 godzin). 3. Przytrzymać wciśnięty przycisk SET. 4. Przyciskami [ ] i [ ], dokonać pożądanego ustawienia. 5. Potwierdzić przyciskiem SET. Temperatura wewnętrzna i temperatura punktu rosy. Aktualna temperatura w pomieszczeniu i temperatura punktu rosy przedstawione są na wyświetlaczu temperatury w pomieszczeniu. Wartości podawane są w stopniach Celcjusza lub Fahrenheita. Ustawienie jednostki. 1. Nacisnąć pole wskaźnika temperatury w pomieszczeniu. 2. Nacisnąć kilkakrotnie przycisk [UNIT] (Jednostka), aby dokonać ustawienia. Wybrana jednostka będzie odnosiła się wyłącznie do wszystkich wskaźników temperatury w tym oknie. Uwaga: Jednostka wskaźnika dla wszystkich innych wartości temperatury zostanie jednocześnie odpowiednio ustawiona. Wskaźnik temperatury punktu rosy: nacisnąć pole wskaźnika dla temperatury w pomieszczeniu, do momentu wyświetlenia wskaźnika "DEW" (punktu rosy) Wskazanie wartości minimalnej i maksymalnej temperatury. 1. Nacisnąć pole wskaźnika dla temperatury w pomieszczeniu. 2. Nacisnąć kilkakrotnie [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Jeżeli w przeciągu jednej minuty nie zostanie wciśnięty żaden przycisk, urządzenie powróci automatycznie do wskaźnika aktualnej temperatury. Wykasowanie pamięci. 1. Nacisnąć pole wskaźnika temperatury wewnętrznej. 2. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. 3. W celu wskazania i usunięcia zapamiętanych minimalnych i maksymalnych wartości punktu rosy, należy postąpić w ten sam sposób jak przy wyborze temperatury punktu rosy. Wyświetlenie temperatury minimalnej i maksymalnej punktu rosy. 1. Nacisnąć pole wskaźnika temperatury w pomieszczeniu od momentu wskazania symbolu DEW.

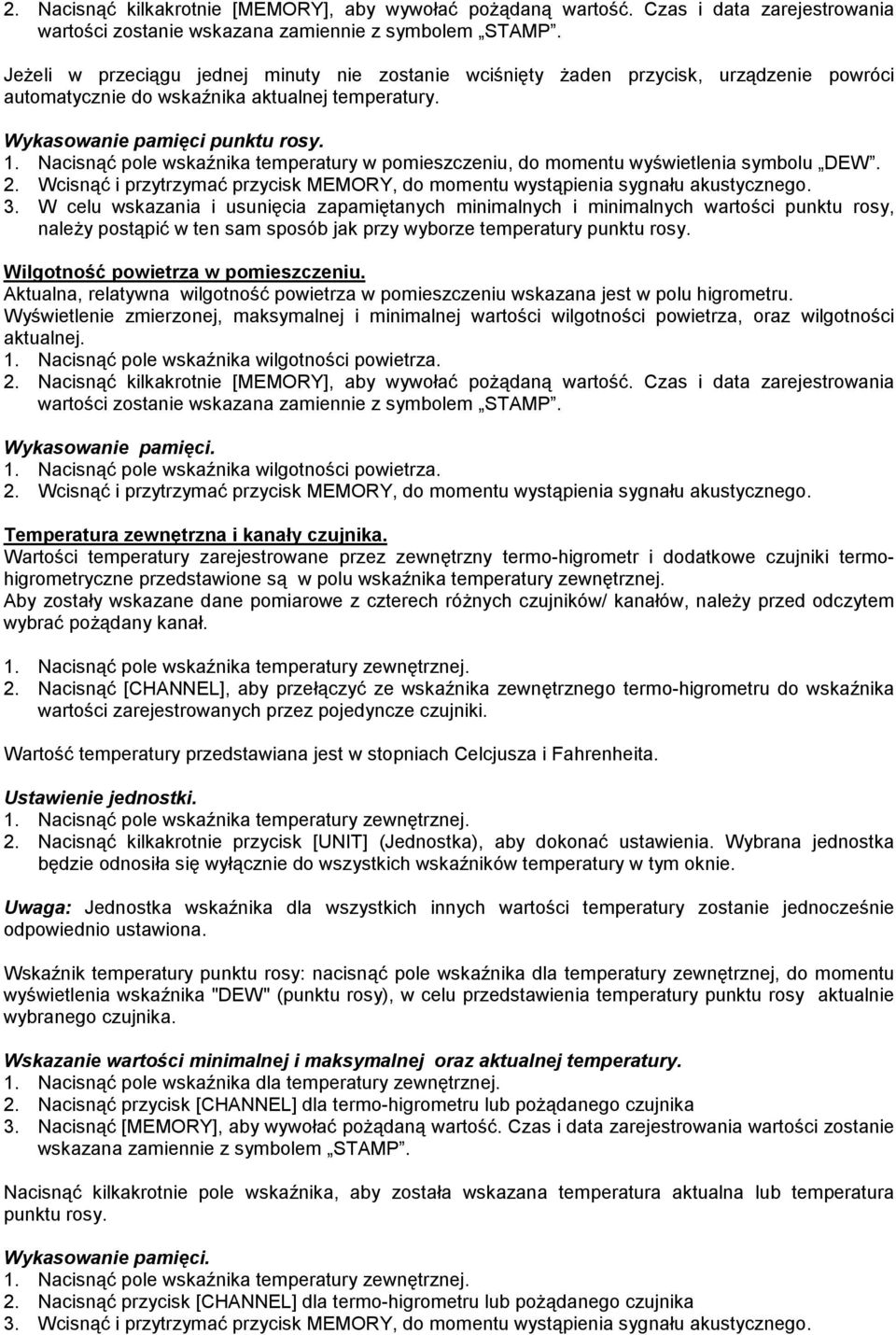

8 2. Nacisnąć kilkakrotnie [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Jeżeli w przeciągu jednej minuty nie zostanie wciśnięty żaden przycisk, urządzenie powróci automatycznie do wskaźnika aktualnej temperatury. Wykasowanie pamięci punktu rosy. 1. Nacisnąć pole wskaźnika temperatury w pomieszczeniu, do momentu wyświetlenia symbolu DEW. 2. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. 3. W celu wskazania i usunięcia zapamiętanych minimalnych i minimalnych wartości punktu rosy, należy postąpić w ten sam sposób jak przy wyborze temperatury punktu rosy. Wilgotność powietrza w pomieszczeniu. Aktualna, relatywna wilgotność powietrza w pomieszczeniu wskazana jest w polu higrometru. Wyświetlenie zmierzonej, maksymalnej i minimalnej wartości wilgotności powietrza, oraz wilgotności aktualnej. 1. Nacisnąć pole wskaźnika wilgotności powietrza. 2. Nacisnąć kilkakrotnie [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Wykasowanie pamięci. 1. Nacisnąć pole wskaźnika wilgotności powietrza. 2. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. Temperatura zewnętrzna i kanały czujnika. Wartości temperatury zarejestrowane przez zewnętrzny termo-higrometr i dodatkowe czujniki termohigrometryczne przedstawione są w polu wskaźnika temperatury zewnętrznej. Aby zostały wskazane dane pomiarowe z czterech różnych czujników/ kanałów, należy przed odczytem wybrać pożądany kanał. 1. Nacisnąć pole wskaźnika temperatury zewnętrznej. 2. Nacisnąć [CHANNEL], aby przełączyć ze wskaźnika zewnętrznego termo-higrometru do wskaźnika wartości zarejestrowanych przez pojedyncze czujniki. Wartość temperatury przedstawiana jest w stopniach Celcjusza i Fahrenheita. Ustawienie jednostki. 1. Nacisnąć pole wskaźnika temperatury zewnętrznej. 2. Nacisnąć kilkakrotnie przycisk [UNIT] (Jednostka), aby dokonać ustawienia. Wybrana jednostka będzie odnosiła się wyłącznie do wszystkich wskaźników temperatury w tym oknie. Uwaga: Jednostka wskaźnika dla wszystkich innych wartości temperatury zostanie jednocześnie odpowiednio ustawiona. Wskaźnik temperatury punktu rosy: nacisnąć pole wskaźnika dla temperatury zewnętrznej, do momentu wyświetlenia wskaźnika "DEW" (punktu rosy), w celu przedstawienia temperatury punktu rosy aktualnie wybranego czujnika. Wskazanie wartości minimalnej i maksymalnej oraz aktualnej temperatury. 1. Nacisnąć pole wskaźnika dla temperatury zewnętrznej. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego czujnika 3. Nacisnąć [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Nacisnąć kilkakrotnie pole wskaźnika, aby została wskazana temperatura aktualna lub temperatura punktu rosy. Wykasowanie pamięci. 1. Nacisnąć pole wskaźnika temperatury zewnętrznej. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego czujnika 3. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego.

9 4. W celu wskazania i usunięcia zapamiętanych minimalnych i maksymalnych wartości punktu rosy, należy postąpić w ten sam sposób jak przy wyborze temperatury punktu rosy. Wyświetlenie temperatury minimalnej i maksymalnej oraz aktualnej punktu rosy. 1. Nacisnąć pole wskaźnika temperatury zewnętrznej od momentu wskazania symbolu DEW. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego czujnika 3. Nacisnąć kilkakrotnie [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Nacisnąć kilkakrotnie pole wskaźnika, aby została wskazana temperatura aktualna lub temperatura punktu rosy. Wykasowanie pamięci punktu rosy. 1. Nacisnąć pole wskaźnika temperatury zewnętrznej, do momentu wyświetlenia symbolu DEW. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego czujnika 3. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. 4. W celu wskazania i usunięcia zapamiętanych minimalnych i minimalnych wartości punktu rosy, należy postąpić w ten sam sposób jak przy wyborze temperatury punktu rosy. Zewnętrzna wilgotność powietrza i kanały czujników Wartości zarejestrowane przez zewnętrzny termo-higrometr i dodatkowe czujniki termo-higrometryczne przedstawione są w polu wskaźnika zewnętrznej wilgotności/kanałów czujnika. Aby zostały wskazane dane pomiarowe z czterech różnych czujników/ kanałów, należy przed odczytem wybrać pożądany kanał. 1. Nacisnąć pole wskaźnika zewnętrznej wilgotności powietrza. 2. Nacisnąć [CHANNEL], aby przełączyć ze wskaźnika zewnętrznego termo-higrometru do wskaźnika wartości zarejestrowanych przez pojedyncze czujniki. Wskazanie wartości minimalnej i maksymalnej oraz aktualnej wilgotności powietrza. 1. Nacisnąć pole wskaźnika dla zewnętrznej wilgotności powietrza. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego kanału. 3. Nacisnąć [MEMORY], aby wywołać pożądaną wartość. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Wykasowanie pamięci. 1. Nacisnąć pole wskaźnika zewnętrznej wilgotności powietrza. 2. Nacisnąć przycisk [CHANNEL] dla termo-higrometru lub pożądanego czujnika 3. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. Funkcja automatycznego wskaźnika Funkcja automatycznego wskazywania odnosi się temperatury zewnętrznej/ kanału czujnika, zarejestrowanej wartości temperatury i wilgotności powietrza. 1. Nacisnąć pole temperatury zewnętrznej lub zewnętrznej wilgotności powietrza. 2. Przytrzymać wciśnięty przycisk [ ]. Urządzenie bazowe wskaże dla każdego kanału wartość temperatury i wilgotności powietrza. Aby zatrzymać funkcję automatycznego wskaźnika, należy nacisnąć dowolne pole wyświetlacza lub dowolną funkcję. Opady. Ilość opadów może być podawana w milimetrach na godzinę (mm/hr) lub w calach na godzinę (in/hr). 1. Nacisnąć wskaźnik opadów. 2. Nacisnąć [UNIT], aby ustawić pożądaną jednostkę. W celu wyświetlenia ilości opadów z poprzedniego dnia i łącznej ilości opadów od ostatnio ustawionego punktu początkowego, należy dokonać następujących czynności: 1. Nacisnąć pole wskaźnika ilości opadów. 2. Nacisnąć [MEMORY], ilość opadów dla poprzedniego dnia zostanie wskazana wraz z symbolem YESTERDAY. Łączna ilość opadów zostanie wskazana wraz z symbolem TOTAL. Czas i data początkowego punktu zapamiętania łącznej ilości opadów zostanie wskazana wraz z symbolem SINCE (od) w polu zegara.

10 Uwaga: Ilość opadów poprzedniego dnia będzie aktualizowana automatycznie, jeżeli zegar przełączy się z 23:59:59 na 00:00:00. Pomiar będzie obejmował przedział czasowy od 00:00:00 do 23:59:59 następnego dnia. Jeżeli w przeciągu dwóch kolejnych godzin czujnik opadów nie zarejestruje opadów, aktualny wskaźnik opadów wskaże zero. Usunięcie łącznej ilości opadów. 1. Nacisnąć wskaźnik ilości opadów. 2. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. Zachowana wartość dla ilości opadów z poprzedniego dnia nie zostanie usunięta. Prędkość i kierunek wiatru. Kierunek wiatru przedstawiony jest w postaci cyfrowego kompasu z wskaźnikiem kierunku. Nacisnąć i przytrzymać pole wskaźnika do momentu wyświetlenia symbolu AVERAGE (średnia), aby wskazana została średnia prędkość wiatru. Ponowne naciśnięcie spowoduje przełączenie na wskaźnik GUST, podający najwyższą prędkość wiatru. Prędkość wiatru może być podana w m/s, km/h, mp/h lub w węzłach. Ustawienie jednostki. 1. Nacisnąć wskaźnik prędkości i kierunku wiatru. 2. Nacisnąć [UNIT], dla wybranego ustawienia. Wskazanie zachowanej, maksymalnej wartości prędkości i kierunku wiatru dla szkwału. 1. Nacisnąć wskaźnik prędkości i kierunku wiatru. 2. Nacisnąć [MEMORY]. Czas i data zarejestrowania wartości zostanie wskazana zamiennie z symbolem STAMP. Usunięcie zachowanych wartości: 1. Nacisnąć pole prędkości i kierunku wiatru. 2. Wcisnąć i przytrzymać przycisk MEMORY, do momentu wystąpienia sygnału akustycznego. Alarm danych pogodowych. Urządzenie umożliwia zaprogramowanie alarmu dla następujących funkcji: - maksymalnej wartości temperatury w pomieszczeniu i temperatury zewnętrzne - minimalnej wartości temperatury w pomieszczeniu i temperatury zewnętrznej - punktu rosy dla temperatury w pomieszczeniu, temperatury zewnętrznej i kanałów czujnika. - maksymalnej wartości wilgotności powietrza w pomieszczeniu i wilgotności zewnętrznej - minimalnej wartości wilgotności powietrza w pomieszczeniu i wilgotności zewnętrznej - maksymalnej ilości opadów - spadku ciśnienia atmosferycznego - szkwału Zaprogramowanie alarmu danych pogodowych. 1. Nacisnąć pole wskaźnika wartości, dla której należy ustawić alarm. 2. Nacisnąć [ALARM], Aktualne ustawienie alarmu zostanie wskazane 3. Nacisnąć i przytrzymać [SET], do momentu aż wskaźnik zacznie pulsować. 4. Przyciskami [ ] i [ ], dokonać pożądanego ustawienia. 5. Potwierdzić przyciskiem [SET]. Ustawienia wartości temperatury maksymalnej i minimalnej można dokonać po sobie. Alarm zostanie wyzwolony po osiągnięciu ustawionej wartości. Podczas trwania alarmu aktualna wartość pomiaru będzie pulsować wraz z odpowiednim symbolem. Jeżeli alarm wartości pogodowych (temperatury lub wilgotności powietrza) będzie wyzwolony poprzez czujnik zewnętrzny, symbol OUT będzie pulsować, sygnalizując wartość pomiaru spełnia ustawione kryterium. Jeżeli wartość pomiaru została zarejestrowana przez oddzielny czujnik, zacznie pulsować symbol CHANNEL. Nacisnąć kilkakrotnie pole, aby odnaleźć odpowiedni kanał. Aby wyłączyć alarm należy nacisnąć dowolny przycisk. Funkcja alarmu pozostanie aktywna do momentu jej dezaktywacji lub przekroczenia ustawionego kryterium.

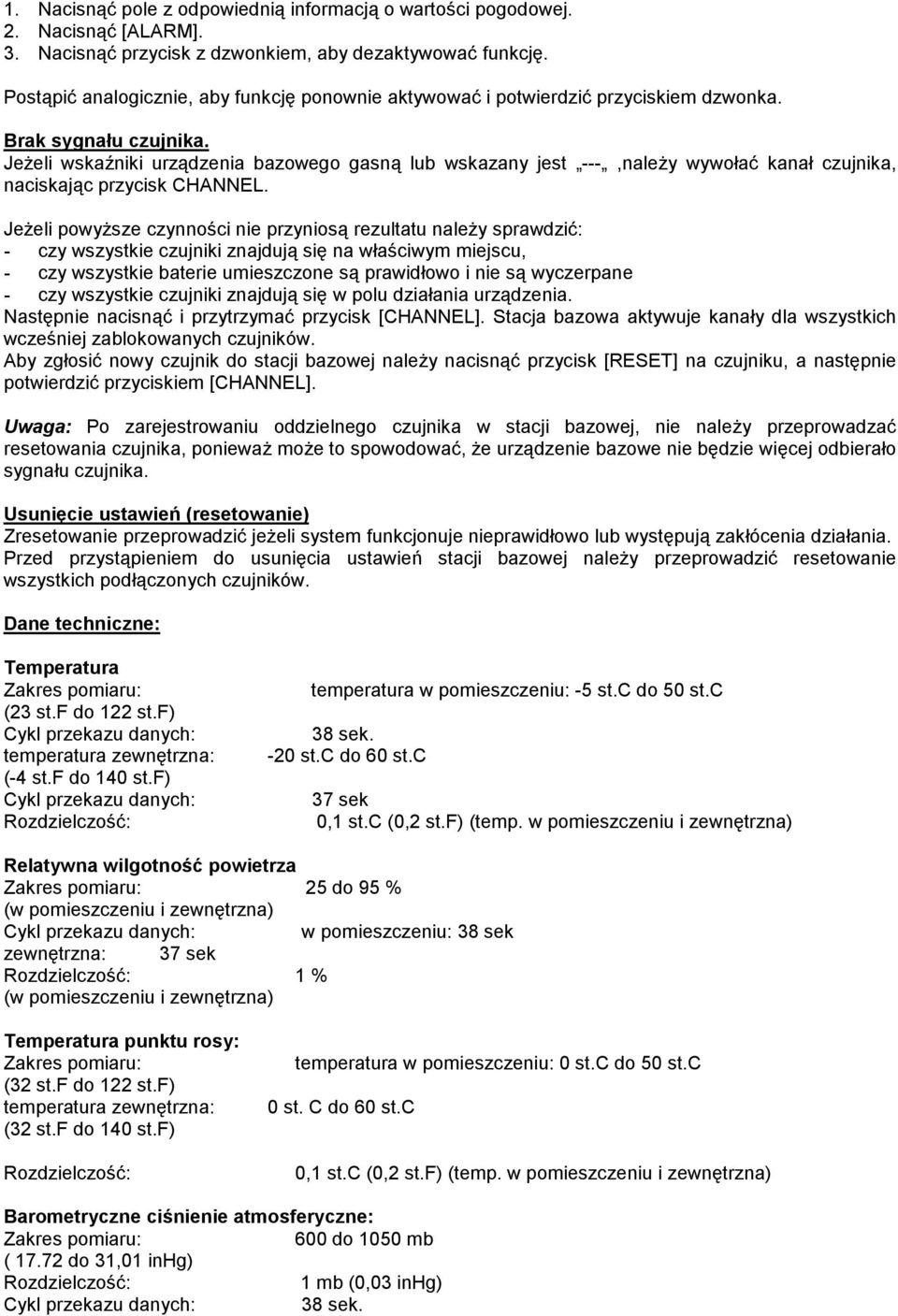

11 1. Nacisnąć pole z odpowiednią informacją o wartości pogodowej. 2. Nacisnąć [ALARM]. 3. Nacisnąć przycisk z dzwonkiem, aby dezaktywować funkcję. Postąpić analogicznie, aby funkcję ponownie aktywować i potwierdzić przyciskiem dzwonka. Brak sygnału czujnika. Jeżeli wskaźniki urządzenia bazowego gasną lub wskazany jest ---,należy wywołać kanał czujnika, naciskając przycisk CHANNEL. Jeżeli powyższe czynności nie przyniosą rezultatu należy sprawdzić: - czy wszystkie czujniki znajdują się na właściwym miejscu, - czy wszystkie baterie umieszczone są prawidłowo i nie są wyczerpane - czy wszystkie czujniki znajdują się w polu działania urządzenia. Następnie nacisnąć i przytrzymać przycisk [CHANNEL]. Stacja bazowa aktywuje kanały dla wszystkich wcześniej zablokowanych czujników. Aby zgłosić nowy czujnik do stacji bazowej należy nacisnąć przycisk [RESET] na czujniku, a następnie potwierdzić przyciskiem [CHANNEL]. Uwaga: Po zarejestrowaniu oddzielnego czujnika w stacji bazowej, nie należy przeprowadzać resetowania czujnika, ponieważ może to spowodować, że urządzenie bazowe nie będzie więcej odbierało sygnału czujnika. Usunięcie ustawień (resetowanie) Zresetowanie przeprowadzić jeżeli system funkcjonuje nieprawidłowo lub występują zakłócenia działania. Przed przystąpieniem do usunięcia ustawień stacji bazowej należy przeprowadzić resetowanie wszystkich podłączonych czujników. Dane techniczne: Temperatura Zakres pomiaru: (23 st.f do 122 st.f) temperatura zewnętrzna: (-4 st.f do 140 st.f) Rozdzielczość: temperatura w pomieszczeniu: -5 st.c do 50 st.c 38 sek. -20 st.c do 60 st.c 37 sek 0,1 st.c (0,2 st.f) (temp. w pomieszczeniu i zewnętrzna) Relatywna wilgotność powietrza Zakres pomiaru: 25 do 95 % (w pomieszczeniu i zewnętrzna) w pomieszczeniu: 38 sek zewnętrzna: 37 sek Rozdzielczość: 1 % (w pomieszczeniu i zewnętrzna) Temperatura punktu rosy: Zakres pomiaru: (32 st.f do 122 st.f) temperatura zewnętrzna: (32 st.f do 140 st.f) Rozdzielczość: temperatura w pomieszczeniu: 0 st.c do 50 st.c 0 st. C do 60 st.c 0,1 st.c (0,2 st.f) (temp. w pomieszczeniu i zewnętrzna) Barometryczne ciśnienie atmosferyczne: Zakres pomiaru: 600 do 1050 mb ( do 31,01 inhg) Rozdzielczość: 1 mb (0,03 inhg) 38 sek.

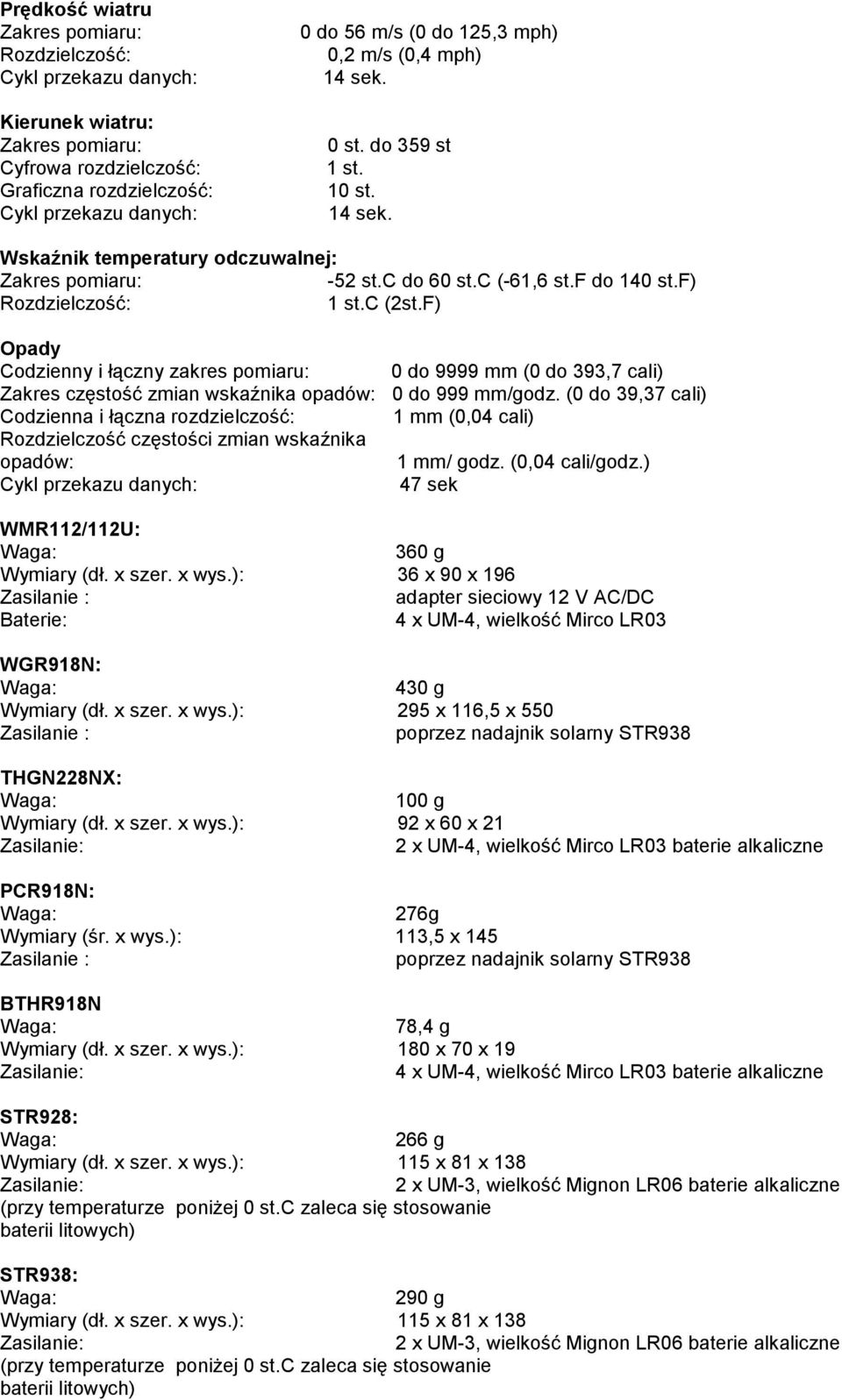

12 Prędkość wiatru Zakres pomiaru: Rozdzielczość: Kierunek wiatru: Zakres pomiaru: Cyfrowa rozdzielczość: Graficzna rozdzielczość: 0 do 56 m/s (0 do 125,3 mph) 0,2 m/s (0,4 mph) 14 sek. 0 st. do 359 st 1 st. 10 st. 14 sek. Wskaźnik temperatury odczuwalnej: Zakres pomiaru: -52 st.c do 60 st.c (-61,6 st.f do 140 st.f) Rozdzielczość: 1 st.c (2st.F) Opady Codzienny i łączny zakres pomiaru: 0 do 9999 mm (0 do 393,7 cali) Zakres częstość zmian wskaźnika opadów: 0 do 999 mm/godz. (0 do 39,37 cali) Codzienna i łączna rozdzielczość: 1 mm (0,04 cali) Rozdzielczość częstości zmian wskaźnika opadów: 1 mm/ godz. (0,04 cali/godz.) 47 sek WMR112/112U: 360 g Wymiary (dł. x szer. x wys.): 36 x 90 x 196 Zasilanie : adapter sieciowy 12 V AC/DC Baterie: 4 x UM-4, wielkość Mirco LR03 WGR918N: 430 g Wymiary (dł. x szer. x wys.): 295 x 116,5 x 550 Zasilanie : poprzez nadajnik solarny STR938 THGN228NX: 100 g Wymiary (dł. x szer. x wys.): 92 x 60 x 21 Zasilanie: 2 x UM-4, wielkość Mirco LR03 baterie alkaliczne PCR918N: 276g Wymiary (śr. x wys.): 113,5 x 145 Zasilanie : poprzez nadajnik solarny STR938 BTHR918N 78,4 g Wymiary (dł. x szer. x wys.): 180 x 70 x 19 Zasilanie: 4 x UM-4, wielkość Mirco LR03 baterie alkaliczne STR928: 266 g Wymiary (dł. x szer. x wys.): 115 x 81 x 138 Zasilanie: 2 x UM-3, wielkość Mignon LR06 baterie alkaliczne (przy temperaturze poniżej 0 st.c zaleca się stosowanie baterii litowych) STR938: 290 g Wymiary (dł. x szer. x wys.): 115 x 81 x 138 Zasilanie: 2 x UM-3, wielkość Mignon LR06 baterie alkaliczne (przy temperaturze poniżej 0 st.c zaleca się stosowanie baterii litowych)
