1 OPIS PRZEDMIOTU ZAMÓWIENIA NAZWA INWESTYCJI: PRZEDMIOT ZAMÓWIENIA Budowa centrum kultury wraz z rozbudową i przebudową pływalni Delfin oraz budową, przebudową i rozbudową infrastruktury towarzyszącej obu zadaniom, w tym drogi dojazdowej i wewnętrznej Dostawa i montaż trybuny składanej teleskopowej Zadanie nr 1 OBIEKT: CENTRUM KULTURY W KOZIEGŁOWACH ADRES: Ul. Piłsudskiego 3, Koziegłowy NUMERY DZIAŁEK: 155/1, 160/3, 108/9, 108/8, 108/10, 108/11, obręb Koziegłowy INWESTOR: Gmina Czerwonak ADRES: Czerwonak, ul. Źródlana 39 PROJEKTANT: ADRES: SOUND & SPACE Sp. z o.o. ul. Biegańskiego 61A, Poznań

2 1. Krata pomieszczenia wykaz i ogólny opis wyposażenia Pomieszczenie nr 0.20 Poziom: 01 Numer i nazwa pomieszczenia: 0.20 SALA WIELOFUNKCYJNA Powierzchnia: 333,7 m2 OPIS Kolor materiał Wyposażenie Trybuna składana (teleskopowa) z napędem elektrycznym, część frontowa, widoczna po złożeniu fornir naturalny wiśnia tożsamy z kolorystyką, teksturą i fakturą istniejących okładzin z paneli, pozostałe elementy czarne. Krzesła na trybunę teleskopową tapicerowane, składane z profilowanej sklejki bukowej,, tkanina Xtreme ( cykli ścieralności ). Mechanizmy składania foteli będą obsługiwane manualnie, lecz muszą być wyposażone w system, który podczas składania foteli hamuje ich opadanie, a podczas rozkładania pomaga w unoszeniu do pozycji pionowej. Optymalne parametry krzesła n trybunę: wysokość rozłożonego krzesła 730 mm podkolanowa 420 mm +/-20 po złożeniu w pozycji pionowej 230 mm po złożeniu w pozycji poziomej na mechanizmie składania 200 mm Wzorzec parametrów technicznych, użytkowych, funkcjonalnych, jakościowych i estetycznych krzeseł na trybunę składaną (teleskopową) krzesło SIBIO. 7x17=119 szt.

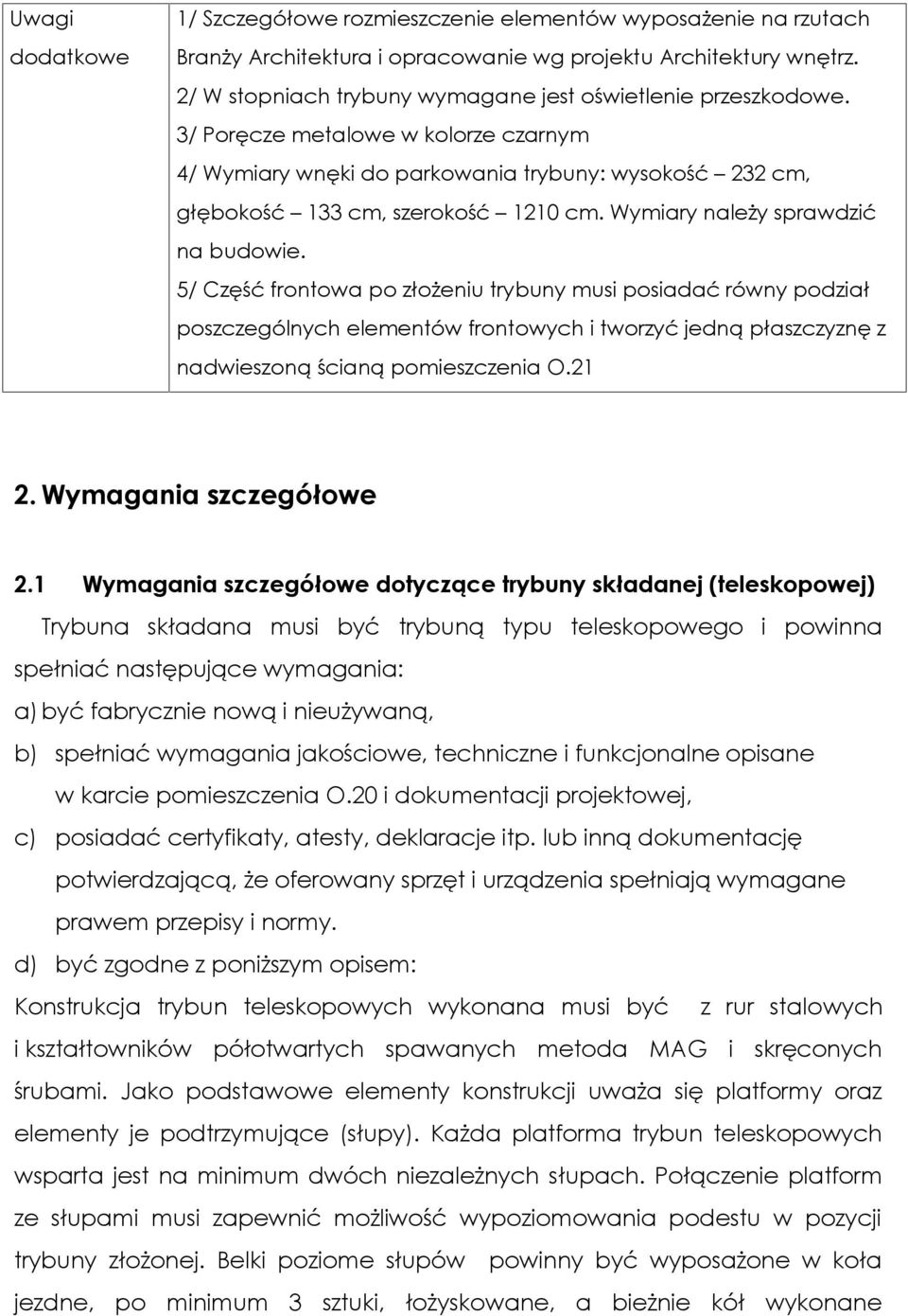

3 Uwagi dodatkowe 1/ Szczegółowe rozmieszczenie elementów wyposażenie na rzutach Branży Architektura i opracowanie wg projektu Architektury wnętrz. 2/ W stopniach trybuny wymagane jest oświetlenie przeszkodowe. 3/ Poręcze metalowe w kolorze czarnym 4/ Wymiary wnęki do parkowania trybuny: wysokość 232 cm, głębokość 133 cm, szerokość 1210 cm. Wymiary należy sprawdzić na budowie. 5/ Część frontowa po złożeniu trybuny musi posiadać równy podział poszczególnych elementów frontowych i tworzyć jedną płaszczyznę z nadwieszoną ścianą pomieszczenia O Wymagania szczegółowe 2.1 Wymagania szczegółowe dotyczące trybuny składanej (teleskopowej) Trybuna składana musi być trybuną typu teleskopowego i powinna spełniać następujące wymagania: a) być fabrycznie nową i nieużywaną, b) spełniać wymagania jakościowe, techniczne i funkcjonalne opisane w karcie pomieszczenia O.20 i dokumentacji projektowej, c) posiadać certyfikaty, atesty, deklaracje itp. lub inną dokumentację potwierdzającą, że oferowany sprzęt i urządzenia spełniają wymagane prawem przepisy i normy. d) być zgodne z poniższym opisem: Konstrukcja trybun teleskopowych wykonana musi być z rur stalowych i kształtowników półotwartych spawanych metoda MAG i skręconych śrubami. Jako podstawowe elementy konstrukcji uważa się platformy oraz elementy je podtrzymujące (słupy). Każda platforma trybun teleskopowych wsparta jest na minimum dwóch niezależnych słupach. Połączenie platform ze słupami musi zapewnić możliwość wypoziomowania podestu w pozycji trybuny złożonej. Belki poziome słupów powinny być wyposażone w koła jezdne, po minimum 3 sztuki, łożyskowane, a bieżnie kół wykonane

4 z poliuretanu. Trybuna teleskopowa powinna być wyposażona w system zabezpieczający przed samoczynnym i niekontrolowanym złożeniem trybuny podczas eksploatacji. Składanie widowni powinno się odbywać za pomocą mechanizmu napędzającego motoreduktorem o mocy do 0,5 kw każdy, zasilanym napięciem 400V. Włączanie zasilania trybuny powinno odbywać się za pomocą wyłącznika, umieszczonego na pilocie podłączonym przewodowo do skrzynki sterującej lub bezprzewodowo. Trybuna powinna być wyposażona w lampkę sygnalizacyjną oraz sygnał dźwiękowy sygnalizujące ruch trybuny. Trybuna ma zapewnić ilość miejsc zgodnie z dokumentacją projektową 7 rzędów i łącznie 119 miejsc ± 6 sztuk. Trybuna po złożeniu (zaparkowaniu) musi spełniać wymagania opisane w karcie pomieszczenia O.20. Wymiary miejsca do parkowania podane są w karcie pomieszczenia O.20. Szerokość przejścia komunikacyjnego (schodów) - zgodnie z obowiązującym polskimi przepisami. Bieg schodowy należy wykończyć profilem antypoślizgowym. Szerokości antypoślizgowych profili do 40 mm w kolorze uzgodnionym z Zamawiającym na etapie projektowania. Konstrukcja platform (podesty) oraz stopni pokryta sklejką którą wyłożono mozaiką (parkietem) typu Merbau w kolorze zgodnym z wykonanym parkietem Sali O.20 lub równoważną podłogą drewnianą typu panelowego. W biegach schodowych należy zamontować lampy oświetlenia przeszkodowego. Konstrukcja trybuny lakierowana w technologii proszkowej w kolorze RAL, uzgodnionym z Zamawiającym. Dostawca trybuny musi zapewnić certyfikat klasyfikacji w zakresie reakcji na ogień wg EN w klasyfikacji A2 S1, d0. - Boki trybuny teleskopowej należy zabezpieczyć łatwo demontowanymi barierkami o wysokości 110 cm spełniających normę EN Barierki należy wykonać z profili rurowych oraz zabezpieczyć farbą proszkową spełniającą klasę palności w zakresie reakcji na ogień wg EN w klasyfikacji A2 S1, d0, w kolorze RAL uzgodnionym z Zamawiającym. Należy przewidzieć ręczny środek transportowy do składowania i transportu barierek.

5 Trybuna powinna być wyposażona w maskownice tylne podestów wykonane np. z blachy lakierowanej farbą proszkową spełniającą klasę palności w zakresie reakcji na ogień wg EN w klasyfikacji A2 S1, d0, w kolorze RAL uzgodnionym z Zamawiającym. Trybuna teleskopowa powinna być wyposażona w maskownice przednie podestów wykonane z płyty meblowej pokrytej fornirem w kolorze uzgodnionym z Zamawiającym. Konstrukcja trybuny musi zapewnić bezpieczeństwo użytkowania tzn. wymaganą wytrzymałość na obciążenia zgodnie z normą EN klasa wytrzymałości C5 5kN. Dostawca na etapie projektowania musi przedstawić obliczenia wytrzymałościowe. 2.2 Wymagania w zakresie krzeseł składanych na trybunie teleskopowej Na widowni należy zastosować krzesła z oparciami o wysokości min. 35cm, z siedziskami automatycznie podnoszonymi. Ze względów bezpieczeństwa, na widowni należy stosować siedziska trudno zapalne oraz niewydzielające produktów rozkładu i spalania, określonych jako bardzo toksyczne. - siedzisko składane automatycznie sprężynowo, - siedzisko i oparcie wykonane z profilowanej sklejki drewna bukowego - wysokość całkowita krzesła 730mm +/-20mm; - głębokość krzesła po złożeniu w pozycji pionowej 230 mm +/-10mm; - wysokość podkolanowa 420 mm +/-20mm - krzesło mocowane na belce stalowej; - konstrukcja krzesła wykonana z rur i płaskowników stalowych; - belka mocowana przy pomocy systemu składania do trybuny teleskopowej; - elementy stalowe zabezpieczone przed korozją poprzez lakierowanie proszkowe na kolor RAL uzgodnionym z Zamawiającym Konstrukcja krzeseł Krzesła muszą mieć możliwość montowania w systemie rzędów łączonych i na trybunach teleskopowych.

6 System montażu krzeseł musi zapewniać możliwość łatwej wymiany w przypadku mechanicznego uszkodzenia krzeseł bez konieczności demontażu całej belki. Krzesła muszą być przystosowane do montażu w modułach o szerokości minimum 46,5cm. Zamawiający wymaga, aby dostarczone krzesła spełniały następujące wymagania: a) były fabrycznie nowe i nieużywane, b) spełniały wymagania jakościowe, techniczne i funkcjonalne, c) posiadały certyfikaty i atesty: - potwierdzenie spełnienia wymagań wytrzymałościowych zgodnie z PN-EN 12727:2004; - potwierdzenie posiadania klasyfikacji ogniowej w zakresie zapalności mebli tapicerskich zgodnie z normą PN-EN :2007, PN-EN :2007, klasyfikujący produkt jako trudno zapalny; - potwierdzenie posiadania klasyfikacji ogniowej w zakresie wydzielania toksycznych produktów spalania zgodnie z normą PN-88/B dla sklejki, tapicerki i całego układu tapicerskiego; - atest higieniczny. Ww. dokumenty należy dostarczyć Zamawiającemu wraz z ofertą Rama Konstrukcja nośna wykonana ze stali zabezpieczonej antykorozyjnie: malowana farbą proszkową w kolorze uzgodnionym z Zamawiającym. Krzesło montowane do belki wsporczej, a ta za pomocą uchwytów. Belka wyposażona w mechanizmy składania pozwalające użytkować krzesła na trybunach teleskopowych Siedzisko tapicerowane Siedzisko wykonane z profilowanej sklejki bukowej grubości 12mm, z nakładką tapicerską składająca się ze szkieletu sklejkowego grubości 5mm pokrytego 20mm gąbką ciętą. Nakładka siedziska tapicerowana wysokiej

7 jakości tkanina tapicerską. Siedzisko montowane bezpośrednio do elementów metalowych ramy Oparcie tapicerowane Oparcie wykonane z profilowanej sklejki bukowej grubości 12mm, z nakładką tapicerską składająca się ze szkieletu sklejkowego grubości 5mm pokrytego 20mm gąbką ciętą. Nakładka oparcia tapicerowana wysokiej jakości tkanina tapicerską. Oparcie montowane bezpośrednio do elementów metalowych ramy Zawiasy Siedzisko powinno posiadać sprężynowy mechanizm składania. Zawias krzesła musi być zintegrowany z nogą krzesła, a konstrukcja metalowa powinna wysoką wytrzymałość. Części robocze wykonane z tworzywa sztucznego muszą zapewnić cichą pracę oraz niezawodność i brak potrzeby smarowania Tkanina obiciowa Tkanina tapicerska wykonana w 100% z poliestru, o gramaturze 310g/m2 i wytrzymałości cykli w skali Martindale oraz klasyfikacji ogniowej: EN , EN , w kolorystyce wybranej przez Zamawiającego. a) Tapicerka musi posiadać atest (sprawozdanie) wytrzymałościowe w zakresie oferowanej tapicerki na ścieranie zgodnie z normą EN :1999 na poziomie co najmniej cykli w skali Martindale. b) Tapicerka musi posiadać atest (sprawozdanie) wytrzymałościowe w zakresie odporności oferowanej tapicerki na mechacenie zgodnie z normą EN : 2000, min. Stopień co najmniej 5. przy pocieraniu 5000 razy. c) Tapicerka powinna posiadać oznakowanie ekologiczne np. EU Ecolabel, Nordic Ecolabel lub inne.

8 Uwaga! Próbkę kolorystyczna i materiałową w skali jednego siedziska, należy przedstawić Zamawiającemu do oferty. Przed odbiorem końcowym Dostawca zobowiązany jest do przedłożenia dokumentacji powykonawczej uwzględniającą rysunki, certyfikaty atesty itd. oraz instrukcję obsługi i użytkowania. Dostawca zobowiązany jest również do przeszkolenia wyznaczonych przez Zamawiającego osób w zakresie obsługi wykonanego rozwiązania.
