2 Spis treści 1. Wstęp 2. Sposób działania 3. Budowa klimatyzatora 4. Wyświatlacz LCD 5. Panel sterujący 6. Przygotowanie do użycia 7. Zalety klimatyzatora 8. Jonizacja powietrza 9. Jak prawidłowo używać klimatyzator 10. Czyszczenie 11. Dane techniczne 12. Rozwiązywanie problemów 1. Wstęp Dziękujemy za zaufanie związane z zakupem klimatyzatora ZEPHYR 150. Uważne przeczytanie tej instrukcji pozwoli Ci w pełni wykorzystać wszystkie zalety płynące z użytkowania klimatyzatora ZEPHYR Sposób działania Chłodzenie ewaporacyjne polega na chłodzeniu i nawilżaniu powietrza przez odparowanie wraz z wodą ciepła. Zastanawiałeś się kiedyś dlaczego czujesz większy chłód nad morzem? To dlatego, ze ciepłe powietrze unoszące się nad wodą jest odparowywane wraz z nią. Klimatyzator ewaporacyjny działa na tej samej zasadzie. W czasie procesu chłodzenia celulozowy wkład jest ciągle zraszany. Ciepłe powietrze przechodząc przez mokry wkład jest w sposób naturalny odparowywane do atmosfery wraz z parującą wodą. Do pomieszczenia wtłaczane jest tylko zimne powietrze ponieważ ciepłe zostało zużyte do odparowania wody.

3 3. Budowa klimatyzatora

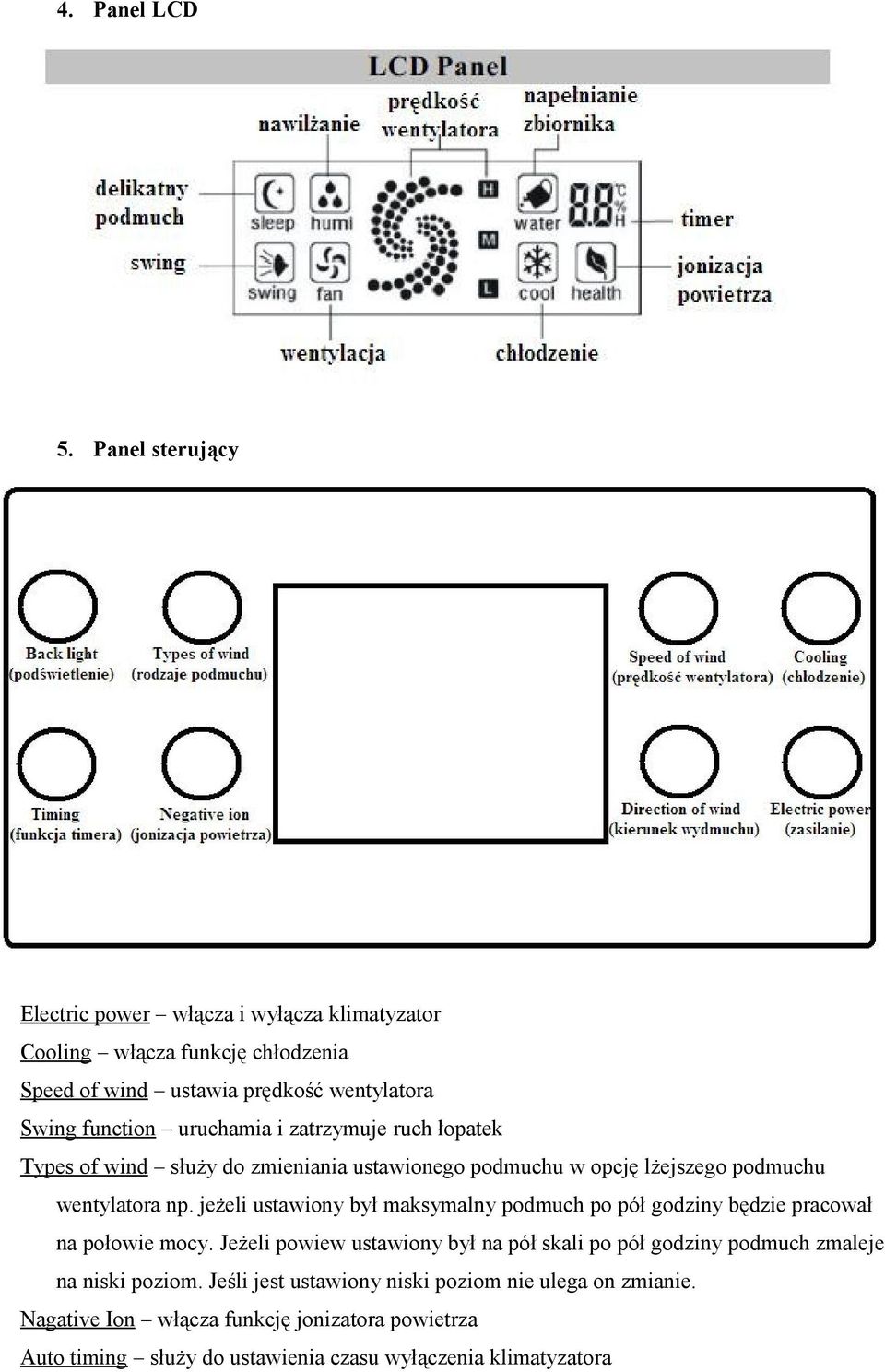

4 4. Panel LCD 5. Panel sterujący Electric power włącza i wyłącza klimatyzator Cooling włącza funkcję chłodzenia Speed of wind ustawia prędkość wentylatora Swing function uruchamia i zatrzymuje ruch łopatek Types of wind służy do zmieniania ustawionego podmuchu w opcję lżejszego podmuchu wentylatora np. jeżeli ustawiony był maksymalny podmuch po pół godziny będzie pracował na połowie mocy. Jeżeli powiew ustawiony był na pół skali po pół godziny podmuch zmaleje na niski poziom. Jeśli jest ustawiony niski poziom nie ulega on zmianie. Nagative Ion włącza funkcję jonizatora powietrza Auto timing służy do ustawienia czasu wyłączenia klimatyzatora

5 6. Przygotowanie do użycia 1. Wyciągnij klimatyzator z opakowania 2. Wlej wodę: otwórz kieszonkę przez jej naciśnięcie, a następnie wlej wodę. Porady przy dolewaniu wody: - unikaj zalania części elektrycznych - nie wlewaj wody ponad maksymalny poziom na wskaźniku, gdyż może to doprowadzić do jej przelewania - używaj tylko czystej wody Nasz klimatyzator posiada także możliwość automatycznego uzupełniania wody. Wystarczy tylko podłączyć wąż do klimatyzatora za pomocą szybkozłącza. 3. Włącz klimatyzator i ustaw wybrane funkcje 4. Klimatyzator można obsługiwać również pilotem z odległości nie większej niż 10 m 7. Zalety klimatyzatora Energooszczędny Zoptymalizowany wylot powietrza, aby zredukować hałas Szeroki panel wydmuchu mogący pokryć duże powierzchnie Funkcja timingu (od 1 do 9 godzin) Wygodny w użyciu pilot Trzy prędkości wentylatora Jonizacja powietrza pozwalająca poczuć Ci się jak w lesie lub nad wodospadem, korzystnie wpływa na zdrowie Duża pojemność zbiornika wody, pozwalająca na dłuższą pracę Kółka ułatwiające transport Chłodzi i nawilża Ładny wyświetlacz LCD 8. Jonizacja powietrza W pomieszczeniach w których znajduję się duża liczba osób a także urządzeń elektrycznych poziom jonów ujemnych spada znacznie poniżej poziomu akceptowalnego dla ludzkiego organizmu. Następstwem takiego stanu rzeczy jest nasze złe samopoczucie, a w konsekwencji cierpi również nasze zdrowie. Zalety jonizacji powietrza: eliminuje niepożądane i nieprzyjemne zapachy w tym także dymu tytoniowego ustawienie klimatyzatora w pomieszczeniach z zanieczyszczonym powietrzem, pozwala w krótkim czasie je oczyścić zjonizowane powietrze ma dobry wpływ na wzrost roślin

6 ozon, który powstaje w wyniku jonizacji powietrza zabija bakterie i zarodniki grzybów Zjonizowane powietrze ma dobry wpływ na: układ nerwowy powodując odprężenie poprawę kondycji psychofizycznej regulację akcji serca złagodzenie alergii unormowanie ciśnienia krwi przyspieszenie metabolizmu 9. Jak prawidłowo używać klimatyzator Przeczytaj uważnie te porady. Nie ponosimy odpowiedzialności jeżeli dojdzie do niespodziewanego wypadku. 1. Poziom wody w czasie chłodzenia powinien wynosić między MIN a MAX na wskaźniku. 2. Jeżeli w pomieszczeniu jest wysoki poziom wilgotności używaj tylko funkcji wentylatora. 3. Nie stawiaj niczego na obudowie klimatyzatora, ani nie przykrywaj go niczym. 4. W czasie pracy klimatyzatora wszelkie przeszkody nie powinny być ustawione bliżej niż w odległości 1 metra. 5. Jeżeli ustawiona jest funkcja chłodzenia, a w zbiorniku jest zbyt niski poziom wody pompa nie załączy się. 6. Odłącz zasilanie zanim przystąpisz do przeglądu lub czyszczenia klimatyzatora. 7. Do czyszczenia klimatyzatora używaj lekko zwilżonej szmatki, nie używaj żadnych detergentów które mogłyby doprowadzić do korozji elementów metalowych, nie płukaj klimatyzatora wodą pod ciśnieniem. 8. Wylot powietrza nie powinien być kierowany na ścianę lub inne przeszkody ponieważ może to ograniczać ruch powietrza i zmniejszyć efektywność chłodzenia. 9. Nie uderzaj ani nie potrząsaj klimatyzatorem w czasie pracy bo może dojść do zatrzymania jego pracy. Jeśli tak się stanie konieczny jest restart. 10. Odłącz klimatyzator od źródła zasilania jeśli nie jest używany przez dłuższy czas. 11. Nie używaj klimatyzatora jeśli przewód zasilający lub wtyczka są uszkodzone. 12. Postępowanie z pilotem sterującym: a) przy wkładaniu baterii zwróć uwagę na znaki +/- b) nie wyrzucaj zużytych baterii c) jeżeli nie używasz pilota wyciągnij baterię

7 10. Czyszczenie Filtr wstępny odkręć śrubkę, naciśnij delikatnie na zatrzaski i ściągnij filtr wstępny. Umyj filtr za pomocą wody z mydłem i miękkiego pędzelka. Pozostaw filtr do wyschnięcia a następnie zamontuj go. Wkład celulozowy po zdjęciu filtra wstępnego wkład celulozowy można łatwo wyciągnąć. Opłucz go pod wodą. Nie używaj wody pod dużym ciśnieniem ani szczotki. Zbiornik wody odkręć korek zaworu spustu wody znajdujący się na dole z tyłu klimatyzatora i spuść starą wodę. Napełnij zbiornik świeżą wodą. Uwaga wodę zmieniaj codziennie. Nie czekaj do momentu, aż zacznie nieprzyjemnie pachnieć. 11. Dane techniczne Parametr Jednostki ZEPHYR 150 wydajność wentylatora m³/h napięcie V / Hz 230 / 50 silnik W 300 rodzaj wentylatora osiowy zużycie wody l/h 3-4 pojemność zbiornika l 30 wymiary mm 370 x 560 x 1800 waga kg 25 wymiar wylotu powietrza mm 460 x 260

8 hałas db 62 chłodzona powierzchnia m² natężanie prądu A 1, Rozwiązywanie problemów Symptom Powód Rozwiązanie Lampka zasilania nie świeci się 1. brak zasilania 2. problem z płytką sterującą 3.problem z panelem sterującym 4. spalony bezpiecznik 1. włącz zasilanie 2. wymień płytkę sterującą 3. wymień panel sterujący 4. wymień bezpiecznik Brak sterowania 1. uszkodzony panel LCD 1. wymień panel LCD Brak powiewu lub powiew zbyt słaby 1. zablokowany wentylator 2. zapchane kanaliki wodne lub brudny filtr wstępny 3. odkształcony wentylator 4. uszkodzona płytka sterująca 1. sprawdź czy wentylator o nic nie haczy 2. wyczyść kanaliki i filtr wstępny 3. wymień wentylator Silnik nie działa 1. nie działa płytka sterująca 2. nie działa panel sterujący 4. wymień płytkę sterującą 1. wymień płytkę sterującą 2. wymień panel sterujący Nienormalny hałas 1. ciało obce w klimatyzatorze 2. poluzowany wentylatora 3. zepsuty silnik 1. usuń ciało obce z klimatyzatora 2. dokręć wentylator 3. wymień silnik Klimatyzator objęty jest 2 letnią gwarancją.
