Podręcznik techniczny Aktuator ogrzewania
|
|
- Antoni Staniszewski
- 8 lat temu
- Przeglądów:
Transkrypt
1 2CDC D Podręcznik techniczny Aktuator ogrzewania Aktuator ogrzewania HA-M (6254/0.6) HA-M (6254/0.12)
2 Spis treści 1 Wskazówki dotyczące instrukcji 3 2 Bezpieczeństwo Zastosowane symbole Zastosowanie zgodne z przeznaczeniem Zastosowanie wbrew przeznaczeniu Grupa docelowa / kwalifikacje personelu Odpowiedzialność i rękojmia 5 3 Środowisko 6 4 Opis produktu Zakres dostawy Przegląd typów Zestawienie funkcji Opis funkcji Przegląd urządzenia: aktuator ogrzewania 6-kanałowy HA-M Przegląd urządzenia: aktuator ogrzewania 12-kanałowy HA-M Parametry techniczne Przegląd HA-M i HA-M Wymiary Schemat podłączenia 17 6 Montaż Wskazówki bezpieczeństwa w zakresie montażu Wbudowanie / montaż Przyłącze elektryczne Demontaż 22 7 Uruchomienie Przyporządkowanie urządzeń i określenie kanałów Możliwości ustawiania dla poszczególnych kanałów Tworzenie powiązań 30 8 Możliwości aktualizacji 31 9 Konserwacja Czyszczenie 32 2
3 Wskazówki dotyczące instrukcji 1 Wskazówki dotyczące instrukcji Proszę uważnie przeczytać niniejszy podręcznik i przestrzegać zawartych w nim wskazówek. Pozwoli to zapobiec wystąpieniu szkód osobowych i rzeczowych oraz zapewni niezawodną pracę i długą żywotność urządzenia. Starannie przechowywać podręcznik. W razie przekazania urządzenia dołączyć do niego niniejszy podręcznik. W przypadku chęci uzyskania dalszych informacji lub pytań dotyczących urządzenia, prosimy skontaktować się z firmą ABB STOTZ-KONTAKT GmbH lub zajrzeć na naszą stronę internetową: 3

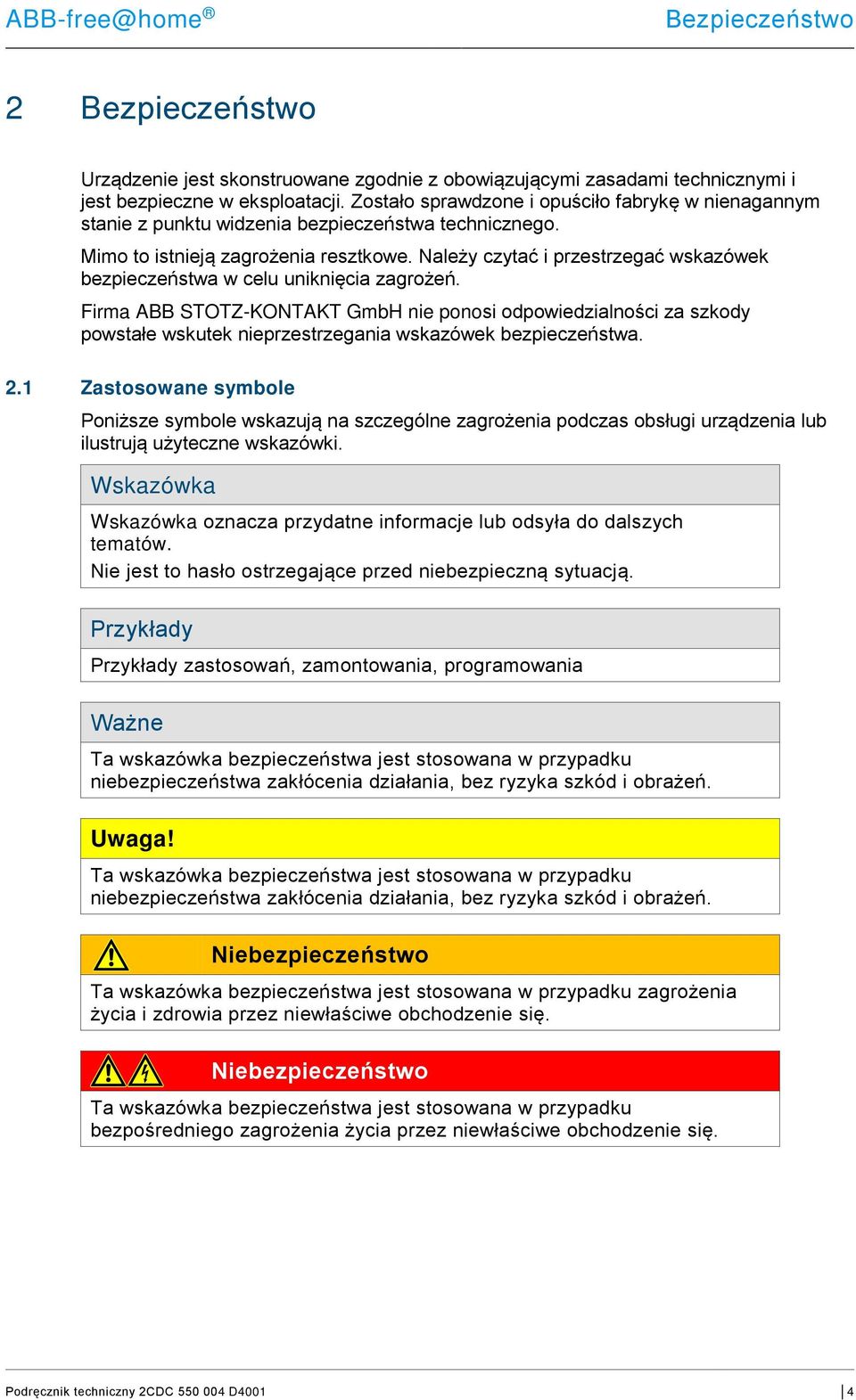

4 Bezpieczeństwo 2 Bezpieczeństwo Urządzenie jest skonstruowane zgodnie z obowiązującymi zasadami technicznymi i jest bezpieczne w eksploatacji. Zostało sprawdzone i opuściło fabrykę w nienagannym stanie z punktu widzenia bezpieczeństwa technicznego. Mimo to istnieją zagrożenia resztkowe. Należy czytać i przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zagrożeń. Firma ABB STOTZ-KONTAKT GmbH nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania wskazówek bezpieczeństwa. 2.1 Zastosowane symbole Poniższe symbole wskazują na szczególne zagrożenia podczas obsługi urządzenia lub ilustrują użyteczne wskazówki. Wskazówka Wskazówka oznacza przydatne informacje lub odsyła do dalszych tematów. Nie jest to hasło ostrzegające przed niebezpieczną sytuacją. Przykłady Przykłady zastosowań, zamontowania, programowania Ważne Ta wskazówka bezpieczeństwa jest stosowana w przypadku niebezpieczeństwa zakłócenia działania, bez ryzyka szkód i obrażeń. Uwaga! Ta wskazówka bezpieczeństwa jest stosowana w przypadku niebezpieczeństwa zakłócenia działania, bez ryzyka szkód i obrażeń. Niebezpieczeństwo Ta wskazówka bezpieczeństwa jest stosowana w przypadku zagrożenia życia i zdrowia przez niewłaściwe obchodzenie się. Niebezpieczeństwo Ta wskazówka bezpieczeństwa jest stosowana w przypadku bezpośredniego zagrożenia życia przez niewłaściwe obchodzenie się. 4

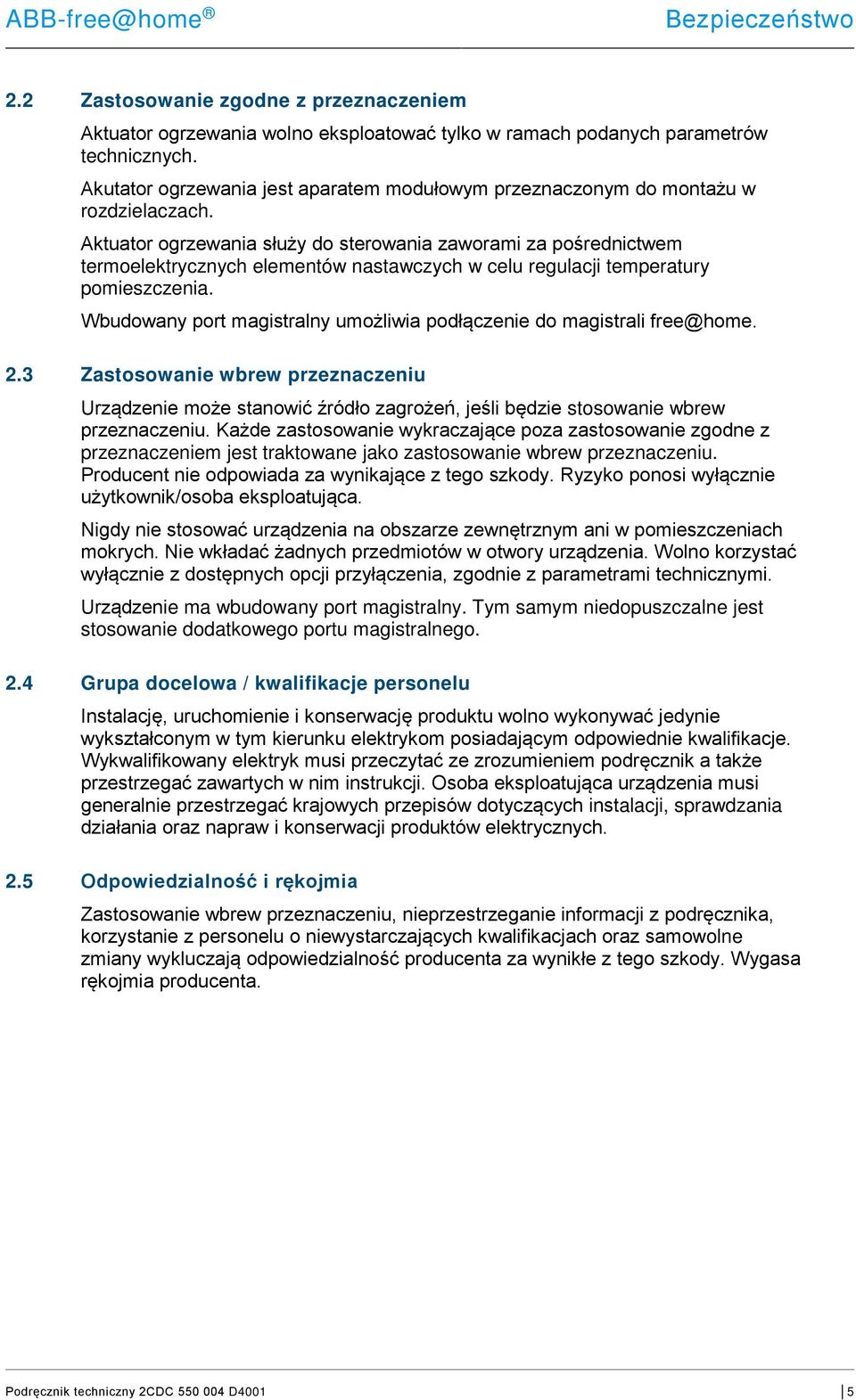

5 Bezpieczeństwo 2.2 Zastosowanie zgodne z przeznaczeniem Aktuator ogrzewania wolno eksploatować tylko w ramach podanych parametrów technicznych. Akutator ogrzewania jest aparatem modułowym przeznaczonym do montażu w rozdzielaczach. Aktuator ogrzewania służy do sterowania zaworami za pośrednictwem termoelektrycznych elementów nastawczych w celu regulacji temperatury pomieszczenia. Wbudowany port magistralny umożliwia podłączenie do magistrali free@home. 2.3 Zastosowanie wbrew przeznaczeniu Urządzenie może stanowić źródło zagrożeń, jeśli będzie stosowanie wbrew przeznaczeniu. Każde zastosowanie wykraczające poza zastosowanie zgodne z przeznaczeniem jest traktowane jako zastosowanie wbrew przeznaczeniu. Producent nie odpowiada za wynikające z tego szkody. Ryzyko ponosi wyłącznie użytkownik/osoba eksploatująca. Nigdy nie stosować urządzenia na obszarze zewnętrznym ani w pomieszczeniach mokrych. Nie wkładać żadnych przedmiotów w otwory urządzenia. Wolno korzystać wyłącznie z dostępnych opcji przyłączenia, zgodnie z parametrami technicznymi. Urządzenie ma wbudowany port magistralny. Tym samym niedopuszczalne jest stosowanie dodatkowego portu magistralnego. 2.4 Grupa docelowa / kwalifikacje personelu Instalację, uruchomienie i konserwację produktu wolno wykonywać jedynie wykształconym w tym kierunku elektrykom posiadającym odpowiednie kwalifikacje. Wykwalifikowany elektryk musi przeczytać ze zrozumieniem podręcznik a także przestrzegać zawartych w nim instrukcji. Osoba eksploatująca urządzenia musi generalnie przestrzegać krajowych przepisów dotyczących instalacji, sprawdzania działania oraz napraw i konserwacji produktów elektrycznych. 2.5 Odpowiedzialność i rękojmia Zastosowanie wbrew przeznaczeniu, nieprzestrzeganie informacji z podręcznika, korzystanie z personelu o niewystarczających kwalifikacjach oraz samowolne zmiany wykluczają odpowiedzialność producenta za wynikłe z tego szkody. Wygasa rękojmia producenta. 5

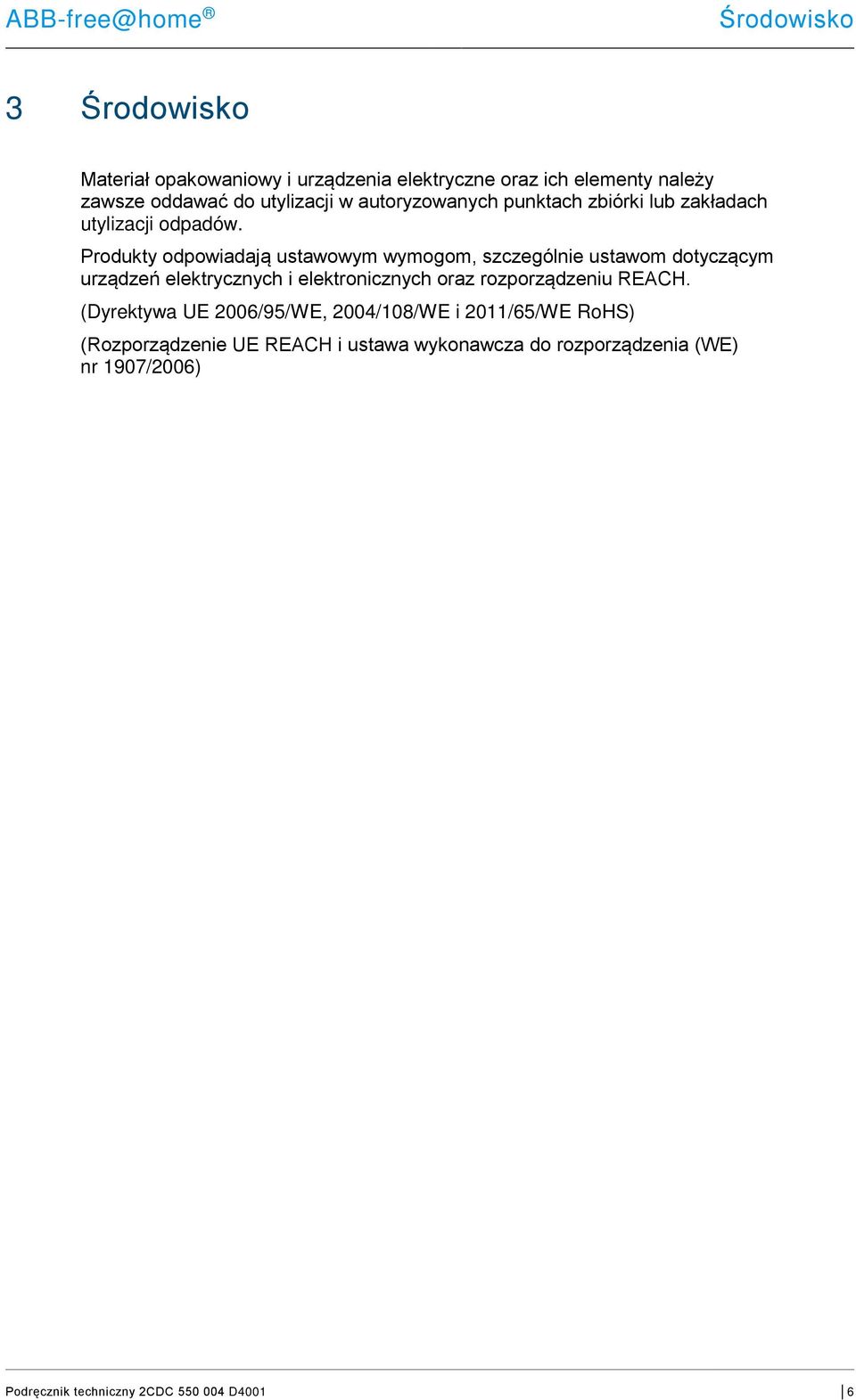

6 Środowisko 3 Środowisko Materiał opakowaniowy i urządzenia elektryczne oraz ich elementy należy zawsze oddawać do utylizacji w autoryzowanych punktach zbiórki lub zakładach utylizacji odpadów. Produkty odpowiadają ustawowym wymogom, szczególnie ustawom dotyczącym urządzeń elektrycznych i elektronicznych oraz rozporządzeniu REACH. (Dyrektywa UE 2006/95/WE, 2004/108/WE i 2011/65/WE RoHS) (Rozporządzenie UE REACH i ustawa wykonawcza do rozporządzenia (WE) nr 1907/2006) 6

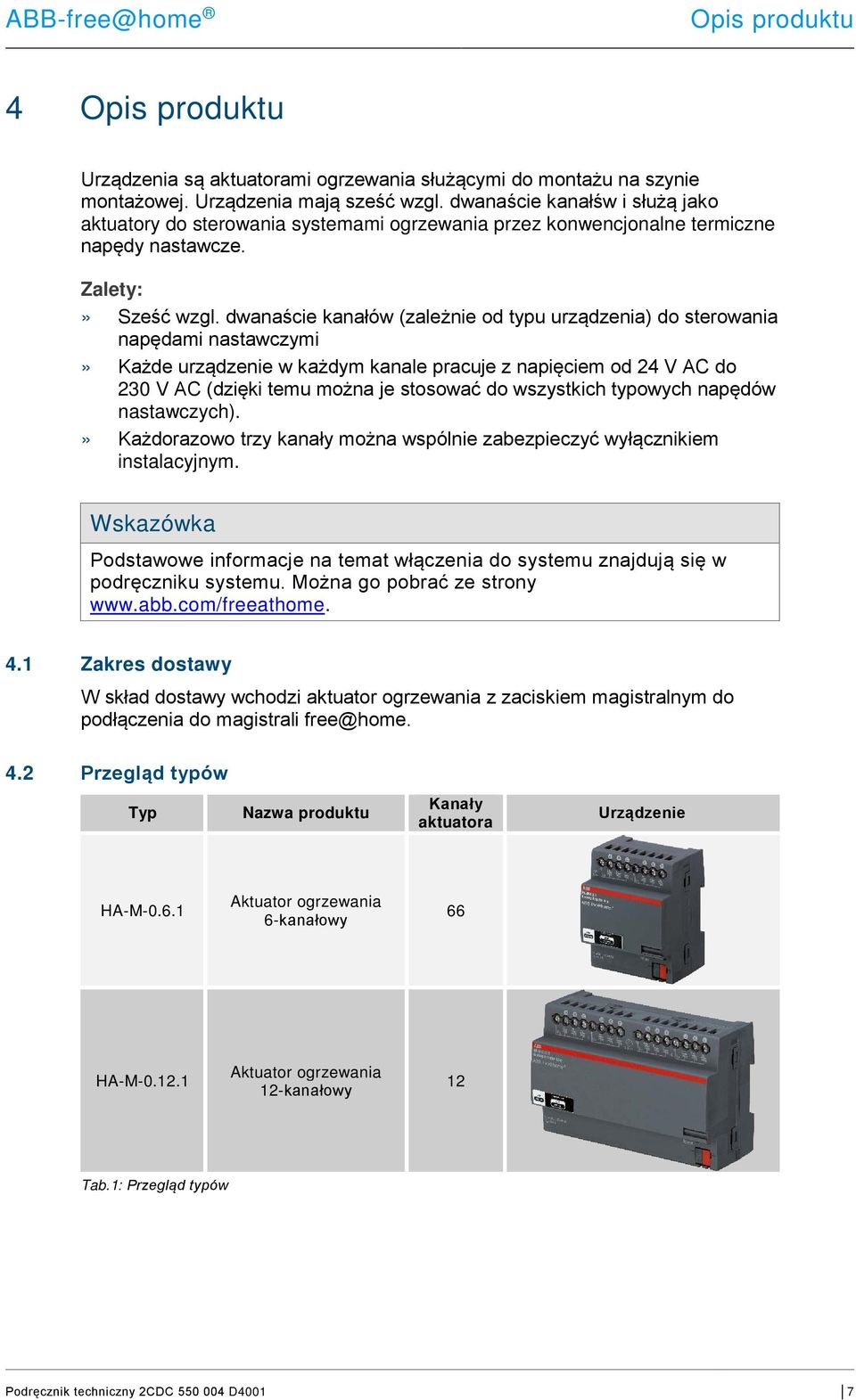

7 Opis produktu 4 Opis produktu Urządzenia są aktuatorami ogrzewania służącymi do montażu na szynie montażowej. Urządzenia mają sześć wzgl. dwanaście kanałśw i służą jako aktuatory do sterowania systemami ogrzewania przez konwencjonalne termiczne napędy nastawcze. Zalety:» Sześć wzgl. dwanaście kanałów (zależnie od typu urządzenia) do sterowania napędami nastawczymi» Każde urządzenie w każdym kanale pracuje z napięciem od 24 V AC do 230 V AC (dzięki temu można je stosować do wszystkich typowych napędów nastawczych).» Każdorazowo trzy kanały można wspólnie zabezpieczyć wyłącznikiem instalacyjnym. Wskazówka Podstawowe informacje na temat włączenia do systemu znajdują się w podręczniku systemu. Można go pobrać ze strony Zakres dostawy W skład dostawy wchodzi aktuator ogrzewania z zaciskiem magistralnym do podłączenia do magistrali free@home. 4.2 Przegląd typów Typ Nazwa produktu Kanały aktuatora Urządzenie HA-M Aktuator ogrzewania 6-kanałowy 66 HA-M Aktuator ogrzewania 12-kanałowy 12 Tab.1: Przegląd typów 7
8 Opis produktu 4.3 Zestawienie funkcji Poniższa tabela zawiera zestawienie możliwych funkcji i zastosowań urządzenia: Symbol na pulpicie obsługi Informacje Nazwa: aktuator ogrzewania Funkcja: do sterowania zaworami w obiegach grzewczych Nazwa: aktuator chłodzenia Funkcja: do sterowania zaworami w obiegach chłodzących Nazwa: aktuator ogrzewania i chłodzenia Funkcja: do sterowania zaworami i obiegami służącymi do ogrzewania i chłodzenia Tab. 2: Zestawienie funkcji 8

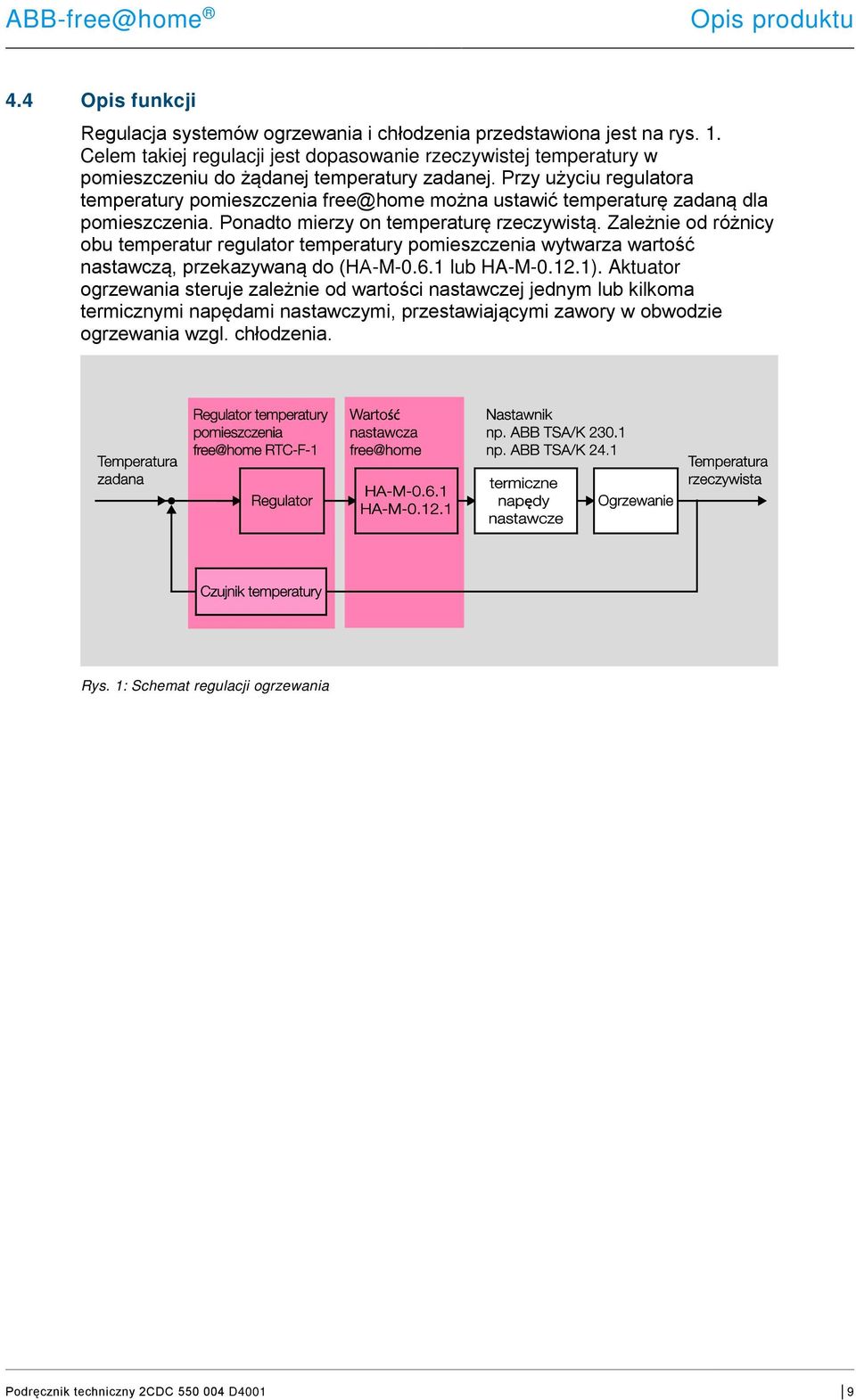

9 Opis produktu 4.4 Opis funkcji Regulacja systemów ogrzewania i chłodzenia przedstawiona jest na rys. 1. Celem takiej regulacji jest dopasowanie rzeczywistej temperatury w pomieszczeniu do żądanej temperatury zadanej. Przy użyciu regulatora temperatury pomieszczenia free@home można ustawić temperaturę zadaną dla pomieszczenia. Ponadto mierzy on temperaturę rzeczywistą. Zależnie od różnicy obu temperatur regulator temperatury pomieszczenia wytwarza wartość nastawczą, przekazywaną do (HA-M lub HA-M ). Aktuator ogrzewania steruje zależnie od wartości nastawczej jednym lub kilkoma termicznymi napędami nastawczymi, przestawiającymi zawory w obwodzie ogrzewania wzgl. chłodzenia. Rys. 1: Schemat regulacji ogrzewania 9

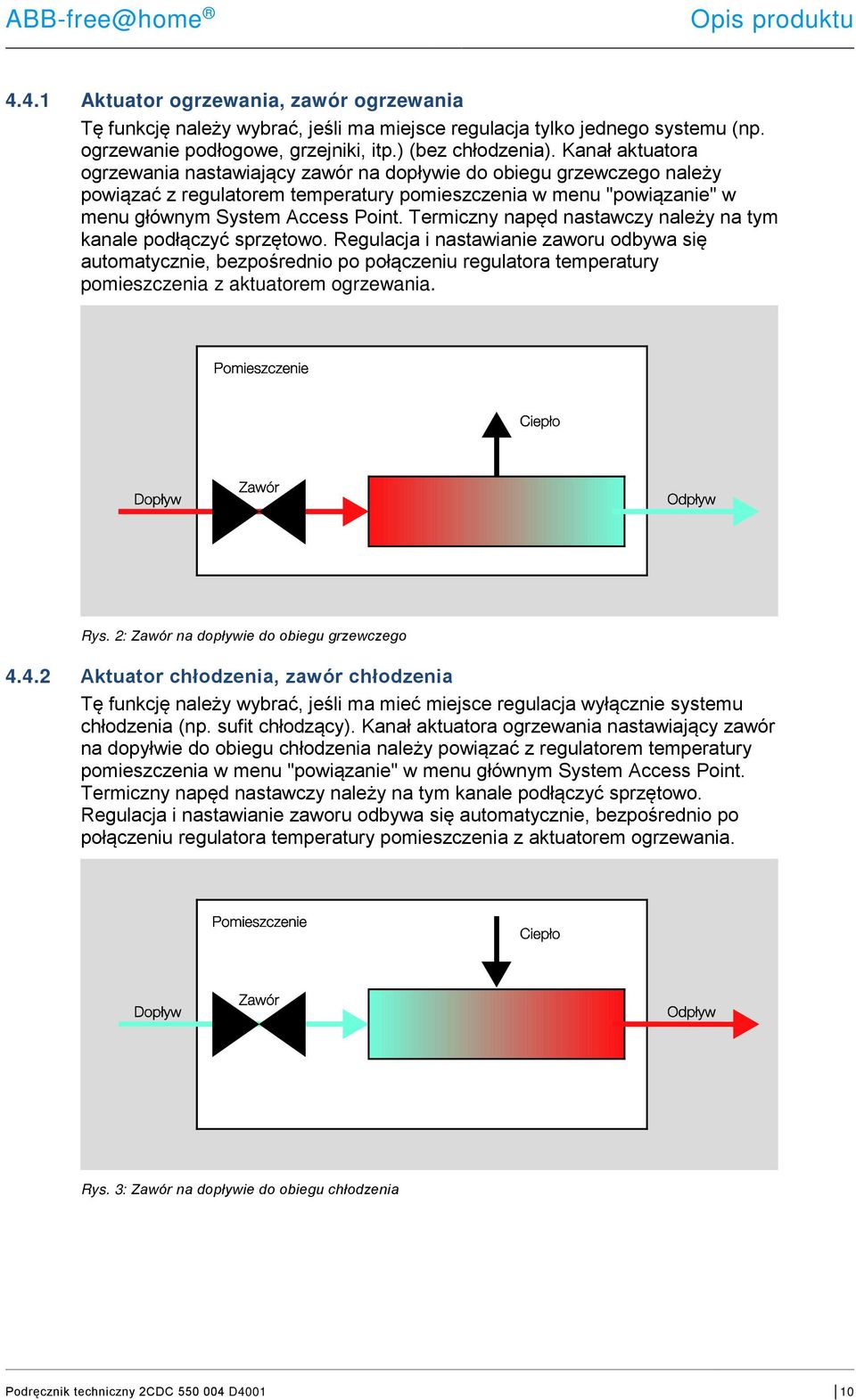

10 Opis produktu Aktuator ogrzewania, zawór ogrzewania Tę funkcję należy wybrać, jeśli ma miejsce regulacja tylko jednego systemu (np. ogrzewanie podłogowe, grzejniki, itp.) (bez chłodzenia). Kanał aktuatora ogrzewania nastawiający zawór na dopływie do obiegu grzewczego należy powiązać z regulatorem temperatury pomieszczenia w menu "powiązanie" w menu głównym System Access Point. Termiczny napęd nastawczy należy na tym kanale podłączyć sprzętowo. Regulacja i nastawianie zaworu odbywa się automatycznie, bezpośrednio po połączeniu regulatora temperatury pomieszczenia z aktuatorem ogrzewania. Rys. 2: Zawór na dopływie do obiegu grzewczego Aktuator chłodzenia, zawór chłodzenia Tę funkcję należy wybrać, jeśli ma mieć miejsce regulacja wyłącznie systemu chłodzenia (np. sufit chłodzący). Kanał aktuatora ogrzewania nastawiający zawór na dopyłwie do obiegu chłodzenia należy powiązać z regulatorem temperatury pomieszczenia w menu "powiązanie" w menu głównym System Access Point. Termiczny napęd nastawczy należy na tym kanale podłączyć sprzętowo. Regulacja i nastawianie zaworu odbywa się automatycznie, bezpośrednio po połączeniu regulatora temperatury pomieszczenia z aktuatorem ogrzewania. Rys. 3: Zawór na dopływie do obiegu chłodzenia 10

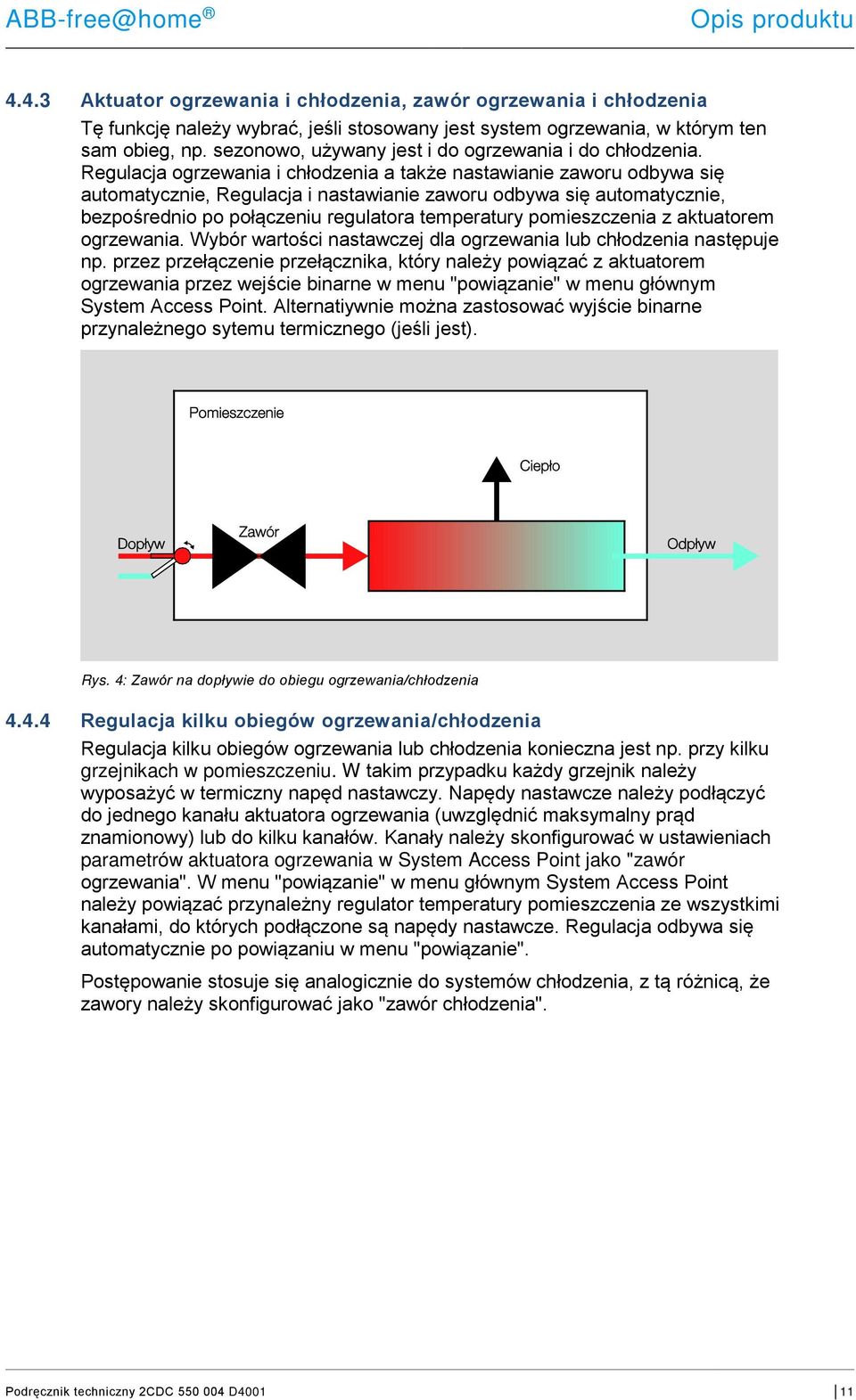

11 Opis produktu Aktuator ogrzewania i chłodzenia, zawór ogrzewania i chłodzenia Tę funkcję należy wybrać, jeśli stosowany jest system ogrzewania, w którym ten sam obieg, np. sezonowo, używany jest i do ogrzewania i do chłodzenia. Regulacja ogrzewania i chłodzenia a także nastawianie zaworu odbywa się automatycznie, Regulacja i nastawianie zaworu odbywa się automatycznie, bezpośrednio po połączeniu regulatora temperatury pomieszczenia z aktuatorem ogrzewania. Wybór wartości nastawczej dla ogrzewania lub chłodzenia następuje np. przez przełączenie przełącznika, który należy powiązać z aktuatorem ogrzewania przez wejście binarne w menu "powiązanie" w menu głównym System Access Point. Alternatiywnie można zastosować wyjście binarne przynależnego sytemu termicznego (jeśli jest). Rys. 4: Zawór na dopływie do obiegu ogrzewania/chłodzenia Regulacja kilku obiegów ogrzewania/chłodzenia Regulacja kilku obiegów ogrzewania lub chłodzenia konieczna jest np. przy kilku grzejnikach w pomieszczeniu. W takim przypadku każdy grzejnik należy wyposażyć w termiczny napęd nastawczy. Napędy nastawcze należy podłączyć do jednego kanału aktuatora ogrzewania (uwzględnić maksymalny prąd znamionowy) lub do kilku kanałów. Kanały należy skonfigurować w ustawieniach parametrów aktuatora ogrzewania w System Access Point jako "zawór ogrzewania". W menu "powiązanie" w menu głównym System Access Point należy powiązać przynależny regulator temperatury pomieszczenia ze wszystkimi kanałami, do których podłączone są napędy nastawcze. Regulacja odbywa się automatycznie po powiązaniu w menu "powiązanie". Postępowanie stosuje się analogicznie do systemów chłodzenia, z tą różnicą, że zawory należy skonfigurować jako "zawór chłodzenia". 11
12 Opis produktu Regulacja równoległych obiegów ogrzewania i chłodzenia Jeśli równolegle do ogrzewania i chłodzenia eksploatowanych jest więcej systemów termicznych, dysponujących odpowiednio obiegami ogrzewania i chłodzenia, to do każdego zaworu obiegu systemu należy zastosować termiczny napęd nastawczy. Odpowiednie kanały należy skonfigurować jako "zawór ogrzewania" lub "zawór chłodzenia" zależnie od podłączonych obiegów ogrzewania wzgl. chłodzenia. W menu "powiązanie" w menu głównym System Access Point należy powiązać przynależny regulator temperatury pomieszczenia ze wszystkimi kanałami, do których podłączone są napędy nastawcze. Regulacja ogrzewania i chłodzenia odbywa się automatycznie, zależnie od różnicy między temperaturą zadaną i rzeczywistą. Przykład Pomieszczenie ma dwa grzejniki i sufit chłodzący. Wszystkie trzy systemy mają własne termiczne napędy nastawcze. Termiczne napędy nastawcze należy podłączyć do aktuatora ogrzewania i każdorazowo powiązaćz trzema dowolnymi kanałami aktuatora ogrzewania w menu "powiązanie" w menu głównym System Access Point. Oba kanały, do których podłączone będą grzejniki, należy skonfigurować jako "zawór ogrzewania". Kanał, do którego podłączony będzie sufit chłodzący należy skonfigurować jako "zawór chłodzenia". Te trzy kanały trzeba znów powiązać z przynależnym regulatorem temperatury pomieszczenia. Regulacja, a tym samym nastawianie zaworów na obu grzejnikach i na suficie chłodzącym, odbywa się automatycznie. 12

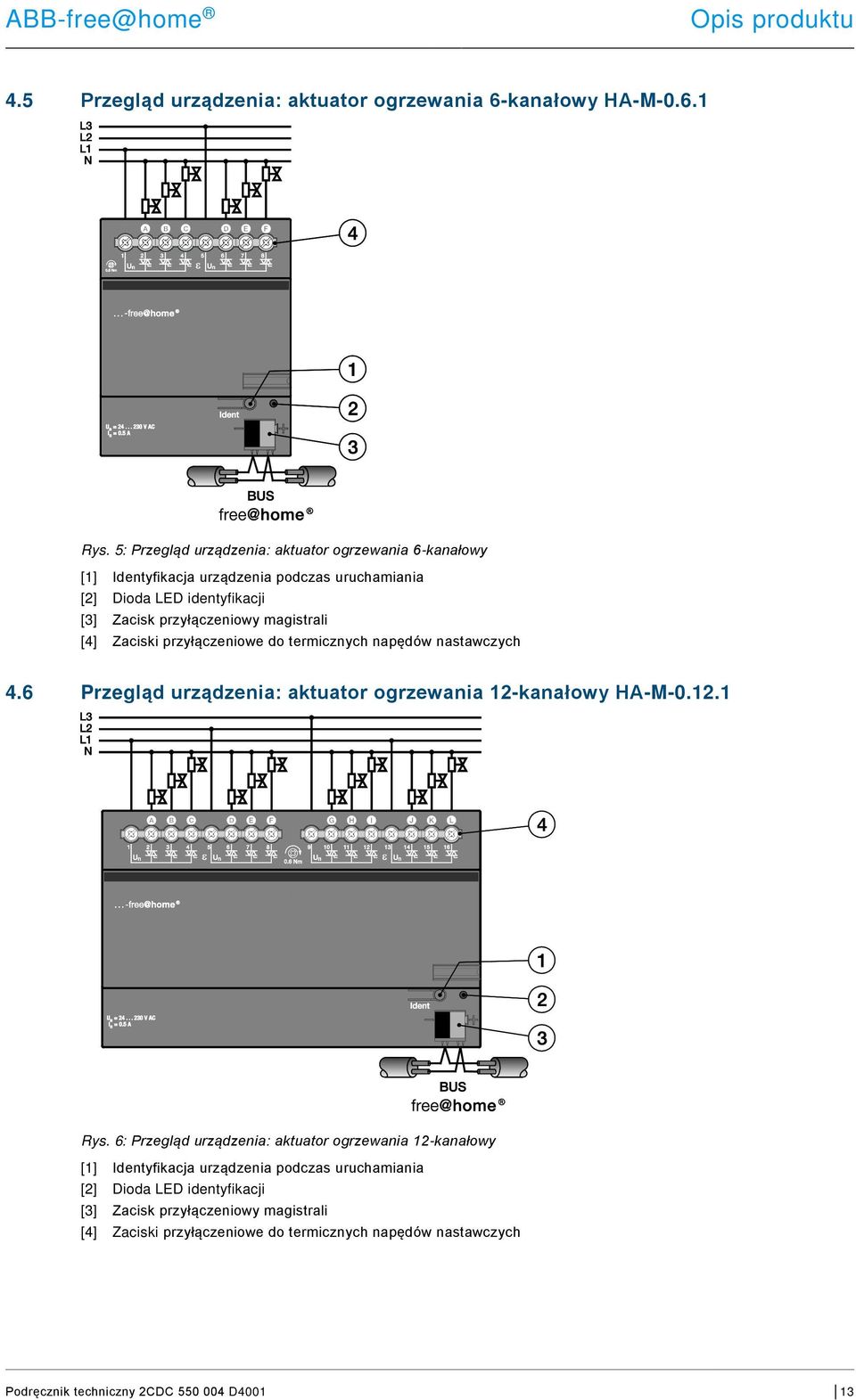

13 Opis produktu 4.5 Przegląd urządzenia: aktuator ogrzewania 6-kanałowy HA-M Rys. 5: Przegląd urządzenia: aktuator ogrzewania 6-kanałowy [1] Identyfikacja urządzenia podczas uruchamiania [2] Dioda LED identyfikacji [3] Zacisk przyłączeniowy magistrali [4] Zaciski przyłączeniowe do termicznych napędów nastawczych 4.6 Przegląd urządzenia: aktuator ogrzewania 12-kanałowy HA-M Rys. 6: Przegląd urządzenia: aktuator ogrzewania 12-kanałowy [1] Identyfikacja urządzenia podczas uruchamiania [2] Dioda LED identyfikacji [3] Zacisk przyłączeniowy magistrali [4] Zaciski przyłączeniowe do termicznych napędów nastawczych 13

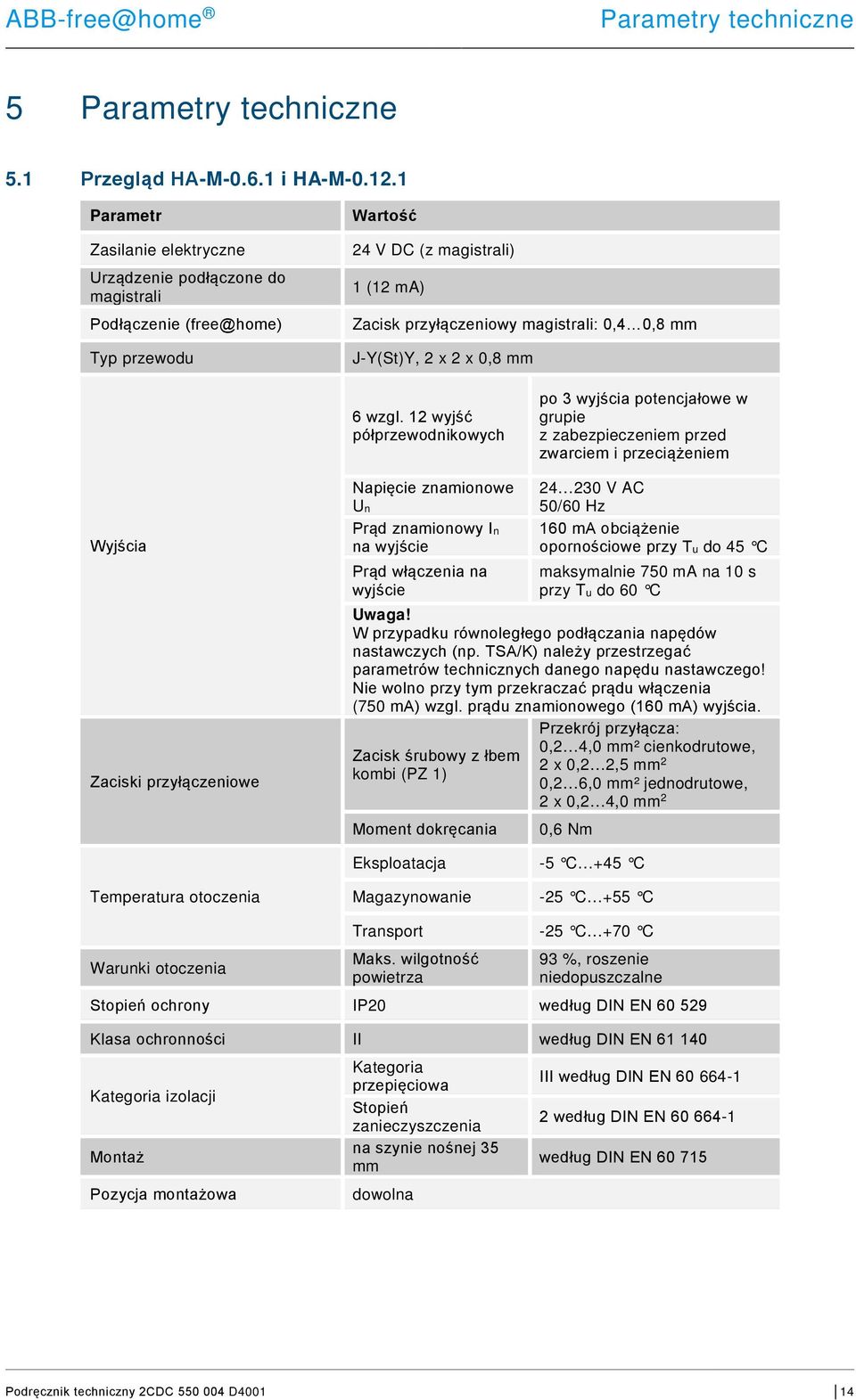

14 Parametry techniczne 5 Parametry techniczne 5.1 Przegląd HA-M i HA-M Parametr Zasilanie elektryczne Urządzenie podłączone do magistrali Podłączenie (free@home) Typ przewodu Wartość 24 V DC (z magistrali) 1 (12 ma) Zacisk przyłączeniowy magistrali: 0,4 0,8 mm J-Y(St)Y, 2 x 2 x 0,8 mm 6 wzgl. 12 wyjść półprzewodnikowych po 3 wyjścia potencjałowe w grupie z zabezpieczeniem przed zwarciem i przeciążeniem Wyjścia Zaciski przyłączeniowe Napięcie znamionowe Un Prąd znamionowy In na wyjście Prąd włączenia na wyjście V AC 50/60 Hz 160 ma obciążenie opornościowe przy Tu do 45 C maksymalnie 750 ma na 10 s przy Tu do 60 C Uwaga! W przypadku równoległego podłączania napędów nastawczych (np. TSA/K) należy przestrzegać parametrów technicznych danego napędu nastawczego! Nie wolno przy tym przekraczać prądu włączenia (750 ma) wzgl. prądu znamionowego (160 ma) wyjścia. Zacisk śrubowy z łbem kombi (PZ 1) Moment dokręcania Przekrój przyłącza: 0,2 4,0 mm² cienkodrutowe, 2 x 0,2 2,5 mm 2 0,2 6,0 mm² jednodrutowe, 2 x 0,2 4,0 mm 2 0,6 Nm Eksploatacja -5 C +45 C Temperatura otoczenia Magazynowanie -25 C +55 C Warunki otoczenia Transport -25 C +70 C Maks. wilgotność powietrza 93 %, roszenie niedopuszczalne Stopień ochrony IP20 według DIN EN Klasa ochronności II według DIN EN Kategoria izolacji Montaż Pozycja montażowa Kategoria przepięciowa Stopień zanieczyszczenia na szynie nośnej 35 mm dowolna III według DIN EN według DIN EN według DIN EN

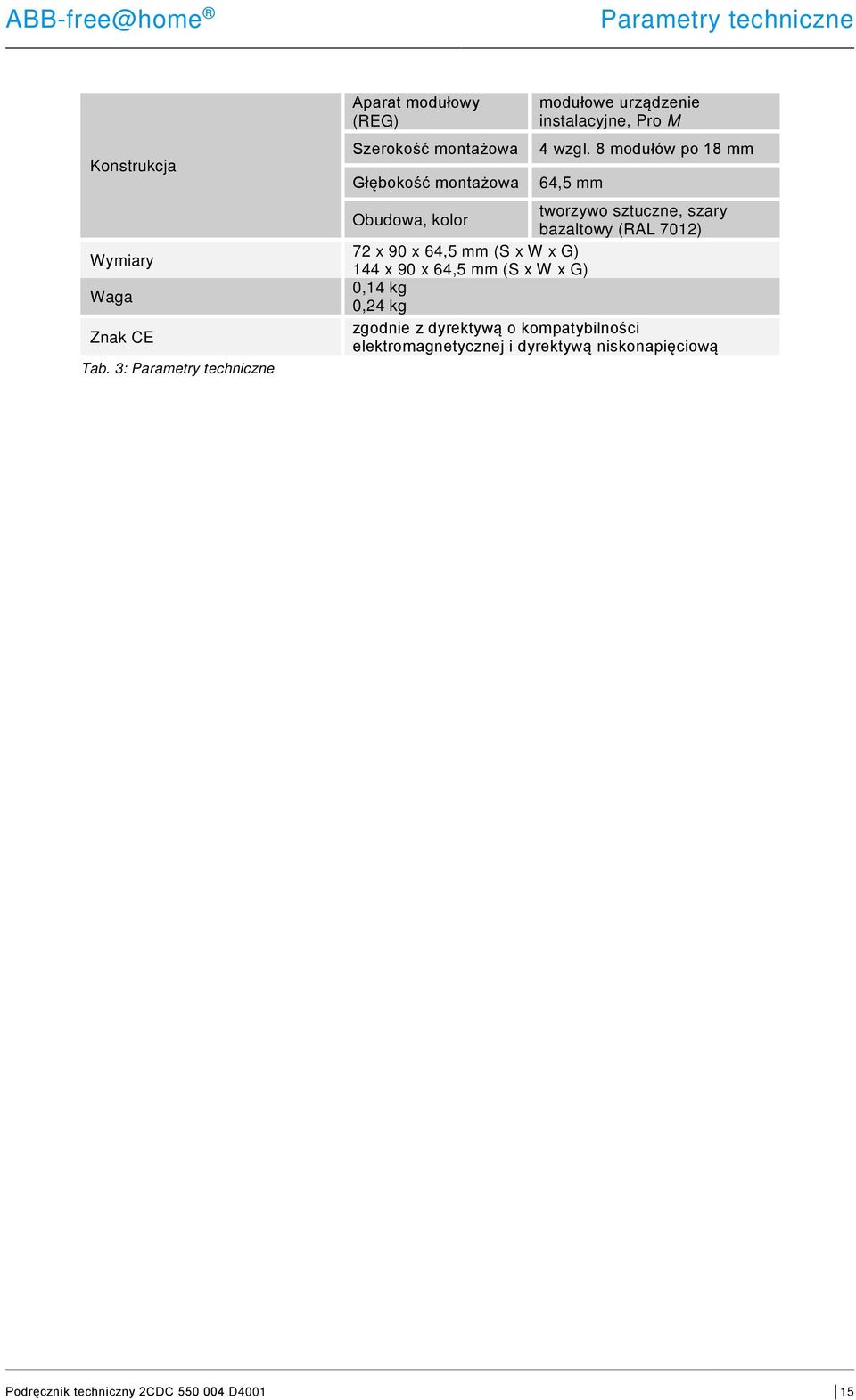

15 Parametry techniczne Konstrukcja Wymiary Waga Znak CE Tab. 3: Parametry techniczne Aparat modułowy (REG) Szerokość montażowa Głębokość montażowa modułowe urządzenie instalacyjne, Pro M 4 wzgl. 8 modułów po 18 mm 64,5 mm tworzywo sztuczne, szary Obudowa, kolor bazaltowy (RAL 7012) 72 x 90 x 64,5 mm (S x W x G) 144 x 90 x 64,5 mm (S x W x G) 0,14 kg 0,24 kg zgodnie z dyrektywą o kompatybilności elektromagnetycznej i dyrektywą niskonapięciową 15
16 Parametry techniczne 5.2 Wymiary Wskazówka Wszystkie wymiary w mm. Aktuator ogrzewania HA-M Rys. 7: Wymiary aktuatora ogrzewania 6-kanałowego Aktuator ogrzewania HA-M Rys. 8: Wymiary aktuatora ogrzewania 12-kanałowego 16
17 Parametry techniczne 5.3 Schemat podłączenia Aktuator ogrzewania HA-M Rys. 9: Przyłącze elektryczne aktuatora ogrzewania 6-kanałowego 17
18 Parametry techniczne Aktuator ogrzewania HA-M Rys. 10: Przyłącze elektryczne aktuatora ogrzewania 12-kanałowego 18

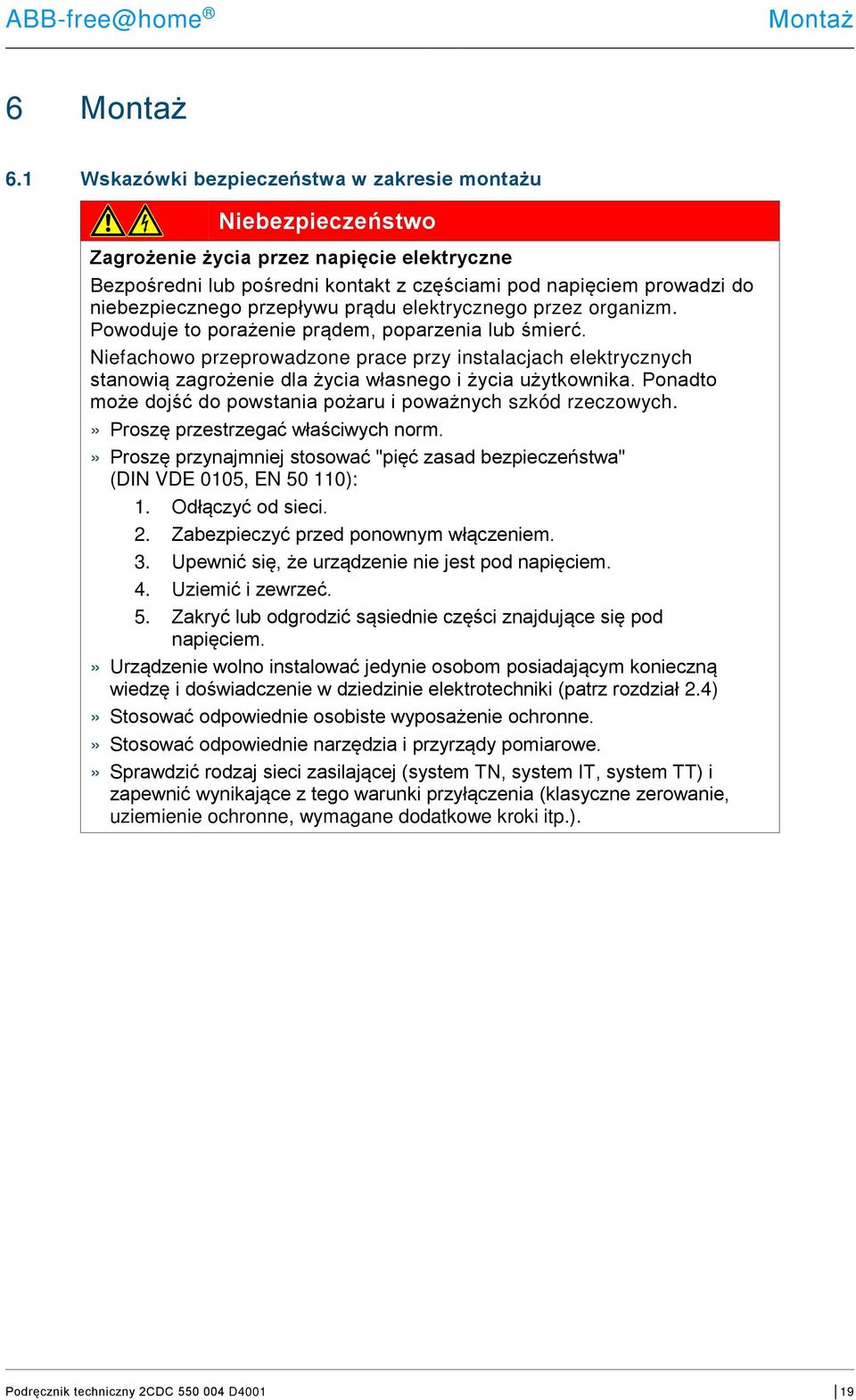

19 Montaż 6 Montaż 6.1 Wskazówki bezpieczeństwa w zakresie montażu Niebezpieczeństwo Zagrożenie życia przez napięcie elektryczne Bezpośredni lub pośredni kontakt z częściami pod napięciem prowadzi do niebezpiecznego przepływu prądu elektrycznego przez organizm. Powoduje to porażenie prądem, poparzenia lub śmierć. Niefachowo przeprowadzone prace przy instalacjach elektrycznych stanowią zagrożenie dla życia własnego i życia użytkownika. Ponadto może dojść do powstania pożaru i poważnych szkód rzeczowych.» Proszę przestrzegać właściwych norm.» Proszę przynajmniej stosować "pięć zasad bezpieczeństwa" (DIN VDE 0105, EN ): 1. Odłączyć od sieci. 2. Zabezpieczyć przed ponownym włączeniem. 3. Upewnić się, że urządzenie nie jest pod napięciem. 4. Uziemić i zewrzeć. 5. Zakryć lub odgrodzić sąsiednie części znajdujące się pod napięciem.» Urządzenie wolno instalować jedynie osobom posiadającym konieczną wiedzę i doświadczenie w dziedzinie elektrotechniki (patrz rozdział 2.4)» Stosować odpowiednie osobiste wyposażenie ochronne.» Stosować odpowiednie narzędzia i przyrządy pomiarowe.» Sprawdzić rodzaj sieci zasilającej (system TN, system IT, system TT) i zapewnić wynikające z tego warunki przyłączenia (klasyczne zerowanie, uziemienie ochronne, wymagane dodatkowe kroki itp.). 19
20 Montaż Niebezpieczeństwo Zagrożenie życia wskutek zwarcia Zagrożenie życia przez napięcie elektryczne o wartości 230 V w przypadku zwarcia do przewodu niskonapięciowego.» Przy montażu proszę pamiętać o przestrzennym oddzieleniu (> 10 mm) obwodów prądowych SELV od innych obwodów.» Proszę pamiętać o przestrzennym oddzieleniu obwodów prądowych SELV od innych obwodów. W przeciwnym razie może dojść do zwarcia!» Jeśli minimalny odstęp nie jest osiągnięty, należy użyć np. puszek elektronicznych lub węży izolacyjnych.» Zwrócić uwagę na zachowanie prawidłowej biegunowości. 20
21 Montaż 6.2 Wbudowanie / montaż Urządzenie jest aparatem modułowym do szybkiego montażu w rozdzielaczach na szynach nośnych 35 mm według DIN EN Urządzenie można montować w każdym położeniu. Należy ściągnąć z niego naklejkę i wkleić ją na listę (patrz podręcznik systemu System Access Point). Podłączenie do magistrali odbywa się za pomocą dostarczonego zacisku przyłączeniowego. Urządzenie jest gotowe do eksploatacji po podaniu napięcia sieciowego i w razie potrzeby napięcia pomocniczego. Oznaczenie zacisków znajduje się na obudowie. Należy zapewnić dojście do urządzenia w celu jego eksploatacji, sprawdzenia, inspekcji, konserwacji i napraw według DIN VDE Warunek uruchomienia Do uruchomienia urządzenia potrzebny jest System Access Point. Po podaniu napięcia magistrali urządzenie jest gotowe do eksploatacji. 21
22 Montaż 6.3 Przyłącze elektryczne» Podłączenie elektryczne następuje za pomocą zacisków śrubowych. Podłączenie do magistrali odbywa się za pomocą dostarczonego zacisku przyłączeniowego. Oznaczenie zacisków znajduje się na obudowie.» Podłączenie do magistrali odbywa się za pomocą dostarczonego zacisku przyłączeniowego magistrali (czerwony/czarny).» Po 3 wyjścia (A-C, D-F itd.) są wspólnie zabezpieczone i zasilane z jednej fazy.» Do jednego wyjścia można podłączyć równolegle kilka termoelektrycznych napędów nastawczych. Przy równoległym łączeniu napędów nastawczych nie wolno przekroczyć maksymalnego prądu włączenia wzgl. prądu znamionowego.» Przestrzegać parametrów technicznych napędu nastawczego! - Urządzenie jest gotowe do eksploatacji po podaniu napięcia magistrali. Montaż i uruchomienie wolno wykonywać jedynie wykwalifikowanym elektrykom. Przy planowaniu i realizacji instalacji elektrycznych oraz urządzeń techniki zabezpieczeń służących do rozpoznawania włamania i pożaru należy przestrzegać właściwych norm, dyrektyw, przepisów i postanowień danego kraju.» Podczas transportu, magazynowania i eksploatacji należy chronić urządzenie przed wilgocią, zanieczyszczeniami i uszkodzeniem!» Urządzenie wolno eksploatować tylko w ramach podanych parametrów technicznych!» Urządzenie wolno eksploatować jedynie w zamkniętej obudowie (rozdzielacz)!» Przed pracami montażowymi należy odłączyć urządzenie od napięcia. Niebezpieczeństwo Zagrożenie życia Aby uniknąć niebezpiecznego napięcia dotykowego pochodzącego z różnych przewodów zewnętrznych, należy w przypadku rozszerzania lub zmiany przyłącza elektrycznego dokonać odłączenia na wszystkich biegunach. 6.4 Demontaż Demontaż przebiega w odwrotnej kolejności. 22
23 Uruchomienie 7 Uruchomienie Uruchomienie odbywa się za pośrednictwem bazującego na sieci interfejsu użytkownika System Access Point. System Access Point zapewnia połączenie między urządzeniami podłączonymi do free@home a smartfonem, tabletem lub komputerem. Za jego pośrednictwem podczas uruchomienia odbywa się identyfikacja i parametryzacja urządzeń. Urządzenia fizycznie podłączone do magistrali free@home automatycznie logują się w System Access Point. Przekazują informacje na temat typu i obsługiwanych funkcji (patrz Tab. 2: Zestawienie funkcji, rozdział 4.3). Przy pierwszym uruchomieniu wszystkie urządzenia otrzymują nazwy ogólne (np. aktuator przełączający1, ). Użytkownik musi zmienić te nazwy na bardziej precyzyjne i logiczne (przykład: oświetlenie pokoju dziennego (light livingroom) dla aktuatora zlokalizowanego w pokoju dziennym). W kolejnych rozdziałach opisana została procedura uruchomienia aktuatora ogrzewania. Przyjmuje się jednocześnie, że podstawowe kroki w celu uruchomienia kompletnego systemu już zostały wykonane. Warunkiem jest ogólna znajomość bazującego na sieci oprogramowania uruchamiającego System Access Point. Wskazówka Ogólne informacje na temat uruchamiania i parametryzacji znajdują się w podręczniku systemu oraz w pomocy online "System Access Point" ( 23
24 Uruchomienie 7.1 Przyporządkowanie urządzeń i określenie kanałów Urządzenia podłączone do systemu muszą zostać zidentyfikowane, tj. są przyporządkowywane zgodnie z pełnioną funkcją do wybranego pomieszczenia i otrzymują opisową nazwę. Przyporządkowanie odbywa się poprzez odpowiednią funkcję bazującego na sieci interfejsu użytkownika System Access Point. Wybór urządzenia Rys. 11: Przyporządkowanie urządzeń» Wybrać z paska "dodaj urządzenie (Add device)" żądane zastosowanie i przeciągnąć wybraną ikonkę na plan pomieszczenia na płaszczyźnie roboczej. 24
25 Uruchomienie Rys. 12: Przyporządkowanie - Automatycznie otworzy się wyskakujące okno z listą wszystkich urządzeń pasujących do wybranego zastosowania. Żądane urządzenie można zidentyfikować na dwa sposoby. 25
26 Uruchomienie Identyfikacja według numeru seryjnego Rys. 13: Identyfikacja według numeru seryjnego» Porównać krótki, składający się z trzech znaków numer etykiety identyfikacyjnej na schemacie urządzenia, z numerami na liście i w ten sposób dokonać identyfikacji szukanego urządzenia, ewentualnie także kanału. Identyfikacja przez naciśnięcie przycisku "Ident"» Nacisnąć przycisk Ident na dodawanym urządzeniu. - Wybrane urządzenie jest automatycznie wyświetlane.» Wybrać żądany kanał. 26
27 Uruchomienie Nadanie nazwy Rys. 14: Nadanie nazwy» Nadać łatwo zrozumiałą nazwę, pod którą będzie później wyświetlane wybrane zastosowanie (np. "ogrzewanie w pokoju dziennym" (Heating livingroom)).» Potwierdzić naciskając haczyk w prawym dolnym rogu w celu przejęcia wprowadzonych danych. 27
28 Uruchomienie 7.2 Możliwości ustawiania dla poszczególnych kanałów Dla każdego z kanałów można dokonać ogólnych ustawień i konfiguracji parametrów. Ustawienia dokonywane są poprzez funkcję przyporządkowania bazującego na sieci interfejsu użytkownika System Access Point. Wybór urządzenia Rys. 15: Wybór urządzenia» Wybrać symbol urządzenia na planie pomieszczenia na płaszczyźnie roboczej. - Wszystkie możliwości ustawienia wybranego kanału są przedstawione w widoku listy. Dostępne są następujące ustawienia: 28
29 Uruchomienie Ustawienia aktuatora ogrzewania [1] Zmiana nazwy [2] Kasowanie kanału za pomocą "X" [3] Wybór funkcji (patrz punkt 4.3) [4] Wybór rodzaju styku kanału [5] Ustalenie stosowanej wartości nastawczej w przypadku zakłócenia 29
30 Uruchomienie 7.3 Tworzenie powiązań Utworzone za pomocą funkcji przyporządkowania aktuatory ogrzewania można powiązać z drugim urządzeniem, (np. regulatorem temperatury pomieszczenia). Tworzenie powiązania odbywa się poprzez funkcję powiązania bazującego na sieci interfejsu użytkownika System Access Point. Powiązanie aktuatora ogrzewania i regulatora temperatury pomieszczenia Rys. 16: Powiązanie aktuatora ogrzewania i regulatora temperatury pomieszczenia» Aby powiązań aktuator ogrzewania z regulatorem temperatury pomieszczenia, należy dodać odpowiednie kanały aktuatora ogrzewania i regulatora temperatury pomieszczenia w tym samym pomieszczeniu. - Regulator temperatury pomieszczenia jest automatycznie łączony ze wszystkimi kanałami aktuatora ogrzewania dodanymi w pomieszczeniu. Wskazówka Powiązania można w każdym momencie zmieniać ręcznie. 30
31 Możliwości aktualizacji 8 Możliwości aktualizacji Aktualizacja oprogramowania sprzętowego odbywa się za pomocą bazującego na sieci interfejsu użytkownika System Access Point. W tym celu należy wejść na stronę free@home 31
32 Konserwacja 9 Konserwacja Urządzenie nie wymaga konserwacji. W przypadku uszkodzeń (np. podczas transportu lub składowania) nie wolno dokonywać żadnych napraw. W razie otwarcia urządzenia wygasają roszczenia do rękojmi! Należy zapewnić dojście do urządzenia w celu jego eksploatacji, sprawdzenia, konserwacji i napraw (według DIN VDE ). 9.1 Czyszczenie Zanieczyszczone urządzenia czyścić suchą ściereczką. Jeśli to nie wystarczy, można użyć ściereczki lekko nawilżonej roztworem mydła. W żadnym wypadku nie stosować żrących środków ani rozpuszczalników. 32
33 ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Niemcy Telefon: Dalsze informacje i kontakt: Wskazówka: Zastrzegamy sobie możliwość zmian produktów oraz zmian treści niniejszej broszury w każdej chwili i bez uprzedzenia. W przypadku zamówień miarodajne są uzgodnione każdorazowo właściwości. ABB AG nie przejmuje odpowiedzialności za ewentualne błędy lub niekompletność niniejszej broszury. Zastrzegamy sobie wszelkie prawa do niniejszej broszury i zawartych w niej przedmiotów i ilustracji. Powielanie, podawanie do informacji osobom trzecim oraz wykorzystywanie treści - również we fragmentach - jest zabronione bez uprzedniej pisemnej zgody ABB AG. 2CDC D Copyright 2014 ABB Wszelkie prawa zastrzeżone
