Katalog. Nakładów Rzeczowych. nr K-51. Nowe technologie. Roboty budowlane w technologii Izolex. Wydawca:

Transkrypt

1 Katalog nr K-51 Nakładów Rzeczowych Nowe technologie Roboty budowlane w technologii Izolex Wydawca:

2 PRODUKUJEMY SPRZEDAJEMY DORADZAMY SZKOLIMY DORADZTWO TECHNICZNE faks telefon GSM Izolex sp. z o.o. ul. Górna 5, Skarszewy tel , , tel./fax , biuro@izolex.pl

3 Katalog nr K-51 Nakładów Rzeczowych Nowe technologie Roboty budowlane w technologii Izolex Wydanie I, Koszalin 2016 r.

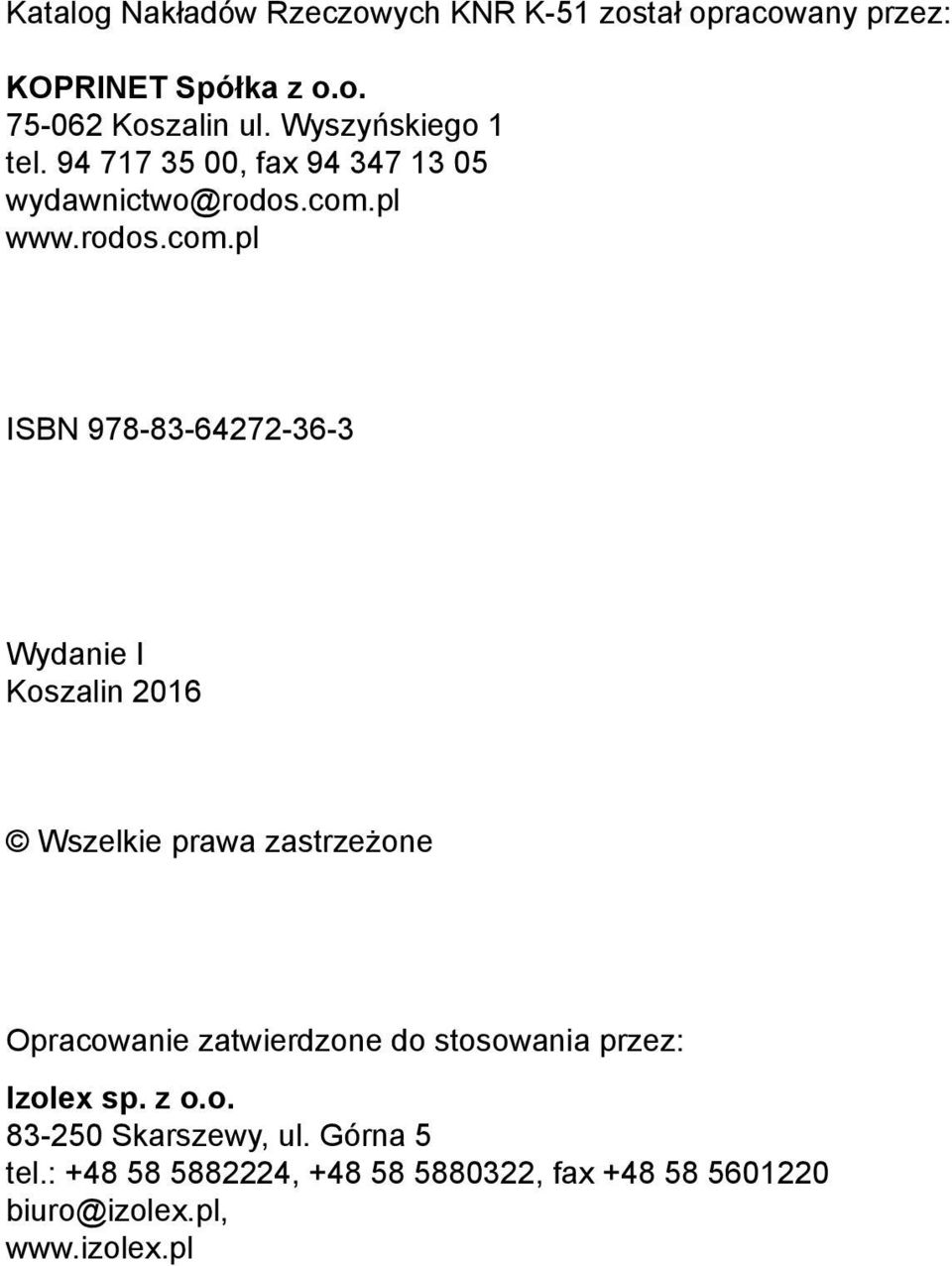

4 Katalog Nakładów Rzeczowych KNR K-51 został opracowany przez: KOPRINET Spółka z o.o Koszalin ul. Wyszyńskiego 1 tel , fax wydawnictwo@rodos.com.pl ISBN Wydanie I Koszalin 2016 Wszelkie prawa zastrzeżone Opracowanie zatwierdzone do stosowania przez: Izolex sp. z o.o Skarszewy, ul. Górna 5 tel.: , , fax biuro@izolex.pl,

5 Spis treści Część ogól na... 5 Za ło że nia ogól ne... 7 Roz dział 01. Pokrycia dachowe... 9 Tablica 0101 Naprawy istniejących pokryć dachowych Tablica 0102 Przyklejenie warstwy termoizolacyjnej w systemach ocieplania dachów Tablica 0103 Mocowanie poprzez przyklejanie obróbek blacharskich Tablica 0104 Pokrycia bezspoinowe na warstwie papy Tablica 0105 Renowacja pokryć papowych Tablica 0106 Krycie dachów bnowych papą Roz dział 02. Izolacje pomieszczeń mokrych Tablica 0201 Wykonanie hydroizolacji z zaprawy uszczelniającej Cemizol 2EP i Cemizol 2EN Tablica 0202 Wykonanie hydroizolacji z płynnej folii uszczelniającej Izofol i Izofol Flex Tablica 0203 Wykonanie hydroizolacji na podłożu z płyt drewnopochodnych z zaprawy uszczelniającej Cemizol HSR Tablica 0204 Montaż akcesoriów Roz dział 03. Izolacje balkonów i tarasów Tablica 0301 Wykonanie hydroizolacji pod warstwą dociskową (na płycie nośnej, warstwie spadkowej) i podpłytkowej z zaprawy uszczelniającej Cemizol 2EP Tablica 0302 Wykonanie hydroizolacji pod wylewki spadkowe z dyspersyjnej masy asfaltowo-kauczukowej Styrbit 2000 i Dysperbit Gold Tablica 0303 Wykonanie hydroizolacji pod wylewki spadkowe i podpłytkowej z płynnej folii uszczelniającej Izofol Flex Tablica 0304 Tablica 0305 Wykonanie hydroizolacji podpłytkowej z zaprawy uszczelniającej Cemizol 2EN Wykonanie hydroizolacji pod wylewki spadkowe z dyspersyjnej masy asfaltowej modyfikowanej polimerami Hydrolex 2E i Hydrolex 2E Styro Roz dział 04. Izolacje podziemnych części budynków Tablica 0401 Wykonanie izolacji przeciwwilgociowej ścian fundamentowych masą asfaltowo-kauczukową Tablica 0402 Wykonanie izolacji przeciwwilgociowej ścian fundamentowych masą asfaltowo-kauczukową Izobit Dk Tablica 0403 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Styrbit Tablica 0404 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Izobit Dk Tablica 0405 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Askowil Tablica 0406 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Styrbit 2000-K Tablica 0407 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Arbolex-Aqua Plus Tablica 0408 Wykonanie izolacji przeciwwodnej ścian fundamentowych zaprawą uszczelniającą Cemizol HSR Tablica 0409 Wykonanie izolacji przeciwwodnej ścian fundamentowych dwuskładnikową masą asfaltową modyfikowaną polimerami Hydrolex 2E i Hydrolex 2E Styro

6 Tablica 0410 Tablica 0411 Tablica 0412 Tablica 0413 Tablica 0414 Tablica 0415 Wykonanie izolacji przeciwwilgociowej podłóg na gruncie w piwnicach, garażach masą asfaltowokauczukową Styrbit Wykonanie izolacji przeciwwodnej podłóg na gruncie zaprawą uszczelniającą Cemizol Wykonanie izolacji przeciwwodnej podłóg na gruncie masą asfaltową Hydrolex Wykonanie izolacji przeciwwilgociowej podłóg na gruncie z płynnej folii uszczelniającej Izofol Wykonanie izolacji przeciwwilgociowej podłóg na gruncie zaprawą uszczelniającą Cemizol 2EP Przyklejenie izolacji termicznej na ścianach piwnicznych i cokołowych Roz dział 05. Izolacje w zastosowaniach specjalnych Tablica 0501 Wykonanie izolacji przeciwwodnej basenów, zbiorników, oczek wodnych zaprawą uszczelniającą Cemizol Tablica 0502 Wykonanie izolacji przeciwwodnej basenów, zbiorników, oczek wodnych masą asfaltowo- -kauczukową Askowil Tablica 0503 Wykonanie izolacji przeciwwodnej basenów, zbiorników, oczek wodnych masą asfaltowo- -kauczukową Arbolex Aqua Stop Roz dział 06. Okładziny ścian Tablica 0601 Przygotowanie podłoża pod okładziny ścian Tablica 0602 Okładziny ścian płytkami ceramicznymi Tablica 0603 Okładziny ścian płytkami kamionkowymi GRES Tablica 0604 Okładziny ścian płytkami z kamienia naturalnego.. 53 Roz dział 07. Okładziny posadzek Tablica 0701 Przygotowanie podłoża pod okładziny posadzek Tablica 0702 Posadzki z płytek ceramicznych Tablica 0703 Posadzki z płytek kamionkowych GRES Tablica 0704 Posadzki z płytek z kamienia naturalnego Roz dział 08. Naprawy konstrukcji bnowych Tablica 0801 Czyszczenie powierzchni bnowych Tablica 0802 Zabezpieczenie zbrojenia i elementów stalowych przed korozją w systemach naprawczych konstrukcji bnowych Tablica 0803 Wykonanie warstwy sczepnej w systemach naprawczych konstrukcji bnowych Tablica 0804 Wypełnianie ubytków powierzchni bnowych zaprawą Cemizol Reper HSR 2/5 (grubość 2-5 mm) system naprawczy PCC Tablica 0805 Wypełnianie ubytków powierzchni bnowych zaprawą Cemizol Reper HSR 4/60 (grubość 5-10 mm) system naprawczy PCC Tablica 0806 Wypełnianie ubytków powierzchni bnowych mdą natrysku mokrego zaprawą Cemizol Reper HSR 4/60 (grubość mm) system naprawczy PCC Roz dział 09. Chemoodporne powłoki ochronne na powierzchniach bnowych Tablica 0901 Przygotowanie powierzchni Tablica 0902 Wykonanie powłoki ochronnej

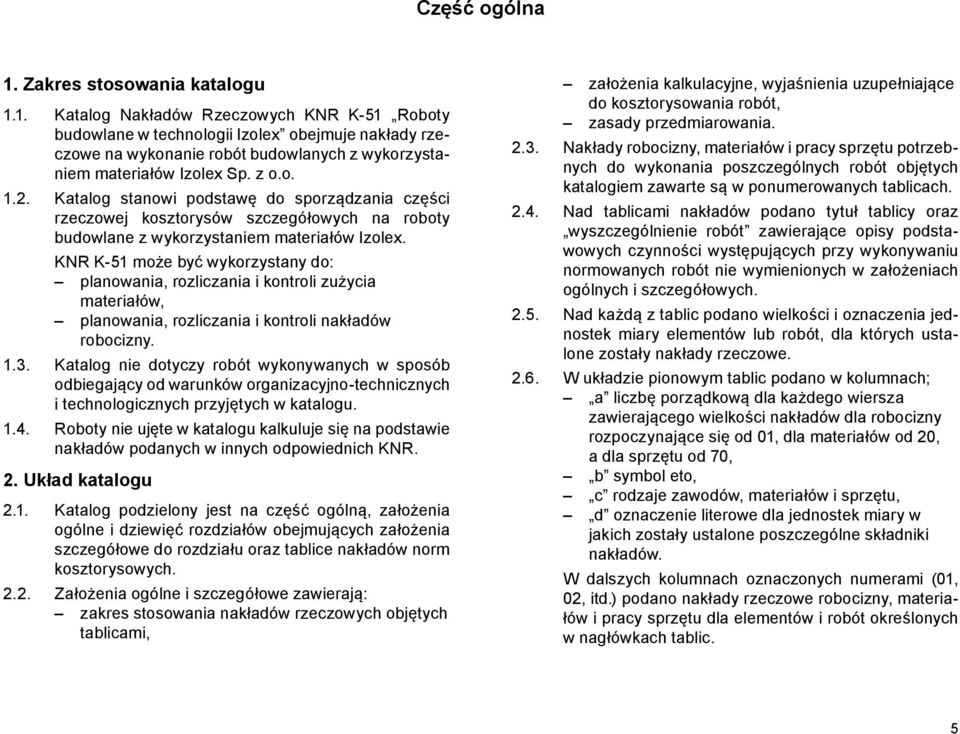

7 Część ogól na 1. Zakres stosowania katalogu 1.1. Katalog Nakładów Rzeczowych KNR K-51 Roboty budowlane w technologii Izolex obejmuje nakłady rzeczowe na wykonanie robót budowlanych z wykorzystaniem materiałów Izolex Sp. z o.o Katalog stanowi podstawę do sporządzania części rzeczowej kosztorysów szczegółowych na roboty budowlane z wykorzystaniem materiałów Izolex. KNR K-51 może być wykorzystany do: planowania, rozliczania i kontroli zużycia materiałów, planowania, rozliczania i kontroli nakładów robocizny Katalog nie dotyczy robót wykonywanych w sposób odbiegający od warunków organizacyjno-technicznych i technologicznych przyjętych w katalogu Roboty nie ujęte w katalogu kalkuluje się na podstawie nakładów podanych w innych odpowiednich KNR. 2. Układ katalogu 2.1. Katalog podzielony jest na część ogólną, założenia ogólne i dziewięć rozdziałów obejmujących założenia szczegółowe do rozdziału oraz tablice nakładów norm kosztorysowych Założenia ogólne i szczegółowe zawierają: zakres stosowania nakładów rzeczowych objętych tablicami, założenia kalkulacyjne, wyjaśnienia uzupełniające do kosztorysowania robót, zasady przedmiarowania Nakłady robocizny, materiałów i pracy sprzętu potrzebnych do wykonania poszczególnych robót objętych katalogiem zawarte są w ponumerowanych tablicach Nad tablicami nakładów podano tytuł tablicy oraz wyszczególnienie robót zawierające opisy podstawowych czynności występujących przy wykonywaniu normowanych robót nie wymienionych w założeniach ogólnych i szczegółowych Nad każdą z tablic podano wielkości i oznaczenia jednostek miary elementów lub robót, dla których ustalone zostały nakłady rzeczowe W układzie pionowym tablic podano w kolumnach; a liczbę porządkową dla każdego wiersza zawierającego wielkości nakładów dla robocizny rozpoczynające się od 01, dla materiałów od 20, a dla sprzętu od 70, b symbol, c rodzaje zawodów, materiałów i sprzętu, d oznaczenie literowe dla jednostek miary w jakich zostały ustalone poszczególne składniki nakładów. W dalszych kolumnach oznaczonych numerami (01, 02, itd.) podano nakłady rzeczowe robocizny, materiałów i pracy sprzętu dla elementów i robót określonych w nagłówkach tablic. 5

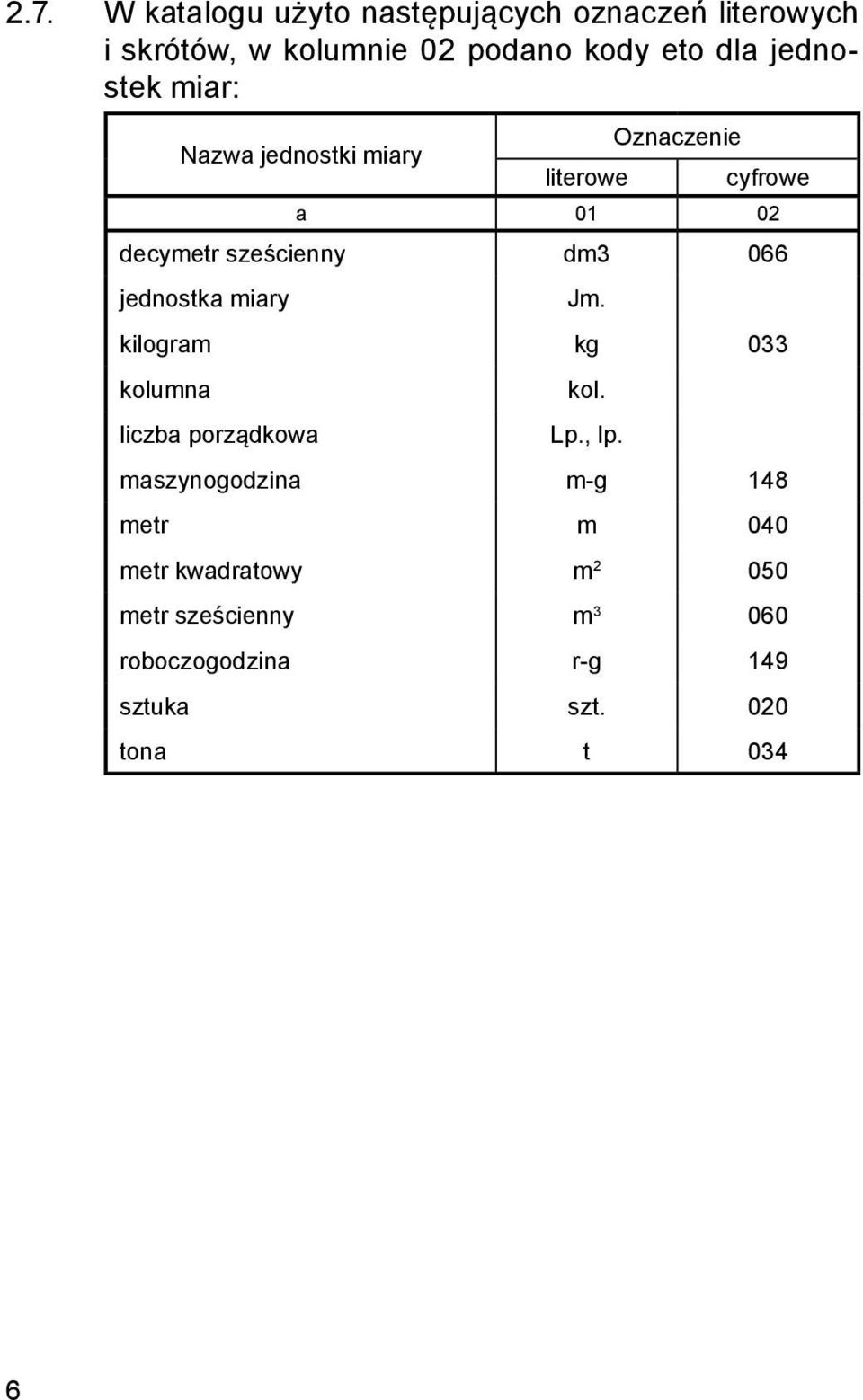

8 2.7. W katalogu użyto następujących oznaczeń literowych i skrótów, w kolumnie 02 podano kody dla jednostek miar: Nazwa jednostki miary Oznaczenie literowe cyfrowe a decymetr sześcienny dm3 066 jednostka miary Jm. kilogram kg 033 kolumna liczba porządkowa kol., lp. maszynogodzina m-g 148 metr m 040 metr kwadratowy m metr sześcienny m roboczogodzina r-g 149 sztuka szt. 020 tona t 034 6

9 Za ło że nia ogól ne 1. Warunki techniczne wykonania 1.1. Nakłady rzeczowe podane w katalogu ustalono przy założeniu że roboty są wykonywane zgodnie z przepisami i zasadami obowiązującymi w tym zakresie w szczególności: aktualnymi polskimi normami i branżowymi normami dotyczącymi przedmiotowych robót, wytycznymi producenta zawartymi w instrukcjach i kartach technicznych poszczególnych materiałów, z zachowaniem warunków bezpieczeństwa pracy robotników Podane w katalogu nakłady zużycia materiałów przewidują zastosowanie materiałów nowych odpowiadających wymaganiom jakościowym określonym w normach Podane w katalogu nakłady pracy sprzętu uwzględniają zastosowanie pełnosprawnego sprzętu i maszyn oraz środków transportu technologicznego właściwych dla danego rodzaju robót, a także uwzględniają wymogi racjonalnego ich wykorzystania na placu budowy. 2. Założenia kalkulacyjne 2.1. Nakłady zostały opracowane dla robót wykonywanych w normalnych (przeciętnych) warunkach organizacyjnych Nakłady podane w katalogu ustalono dla zakresu czynności i warunków wykonania podanych w poszczególnych tablicach i założeniach szczegółowych W nakładach podanych w katalogu zostały uwzględnione, poza robotami podstawowymi, następujące czynności pomocnicze: przygotowanie stanowiska roboczego, wykonanie przenośnych rusztowań do wysokości 4,0 m, sprzątnięcie stanowiska po wykonywaniu robót, transport poziomy wewnętrzny na przeciętne odległości, transport pionowy wewnętrzny na wysokość do 5 kondygnacji użytkowych naziemnych. W wypadku wykonania robót objętych niniejszym katalogiem na kondygnacjach wyższych, ponad 5-tą kondygnację użytkową (ponad 20 m od poziomu terenu) należy liczbę godzin robocizny i pracy sprzętu w tych tablicach, w których występują nakłady materiałów zwiększyć na każdą następną kondygnację (lub 4,0 m wysokości) stosując współczynniki z tablicy Tablica 0001 Współczynniki do Zakres stosowania R S a b Nakłady pracy robotników 1,02 02 Nakłady pracy wyciągu 1, Nakłady materiałowe podane w katalogu uwzględniają zużycie materiałów podstawowych wraz ze stratami i odpadami technologicznymi. 7

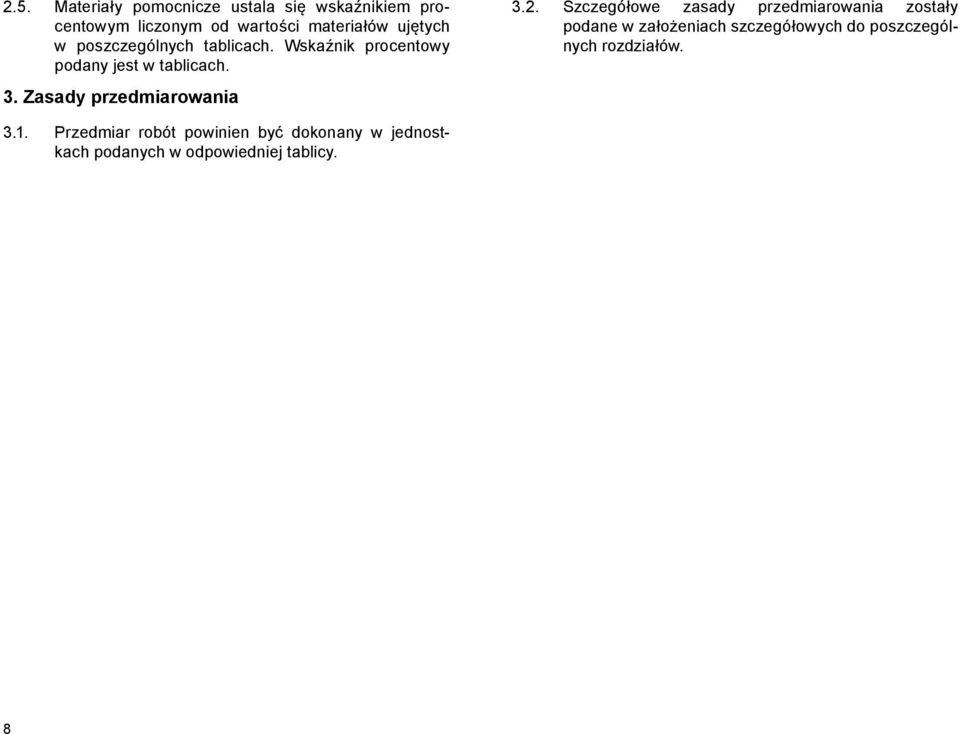

10 2.5. Materiały pomocnicze ustala się wskaźnikiem procentowym liczonym od wartości materiałów ujętych w poszczególnych tablicach. Wskaźnik procentowy podany jest w tablicach. 3. Zasady przedmiarowania 3.2. Szczegółowe zasady przedmiarowania zostały podane w założeniach szczegółowych do poszczególnych rozdziałów Przedmiar robót powinien być dokonany w jednostkach podanych w odpowiedniej tablicy. 8

11 Roz dział 01. Pokrycia dachowe Założenia szczegółowe 1. Zakres stosowania 1.1. W rozdziale ujęto nakłady na wykonanie napraw i renowacji pokryć dachowych. 2. Założenia kalkulacyjne 2.1. Nakłady podane w katalogu obejmują wykonanie robót podstawowych oraz pomocniczych wymienionych w założeniach ogólnych oraz w niniejszych założeniach i poszczególnych tablicach Nakłady obejmują dowiezienie, wykonanie i odwiezienie rusztowań dla robót wykonywanych do wysokości 4,0 m. Nakłady rzeczowe montażu i rozbiórki rusztowań umożliwiających wykonanie robót na wysokości ponad 4,0 m od poziomu zerowego lub kondygnacji na której wykonywane są prace należy kosztorysować oddzielnie Nakłady w tablicach T0101 (kol. 04, 05) T0102, T0104, T0105 zostały ustalone przy założeniu, że minimalna ilość robót w jednym miejscu wynosi 100 m 2. Przy ilości mniejszej od podanej wyżej należy stosować współczynniki do robocizny z tablicy Tablica 0002 Poz. Powierzchnia Współczynnik a do 10 m2 1,4 02 do 25 m2 1,25 03 do 50 m2 1,1 04 do 100 m2 1, Nakłady rozdziału zostały ustalone przy założeniu że, nachylenie połaci dachowej nie przekracza 30% (17 stopni). Przy nachyleniach większych od wyżej podanych do nakładów robocizny należy stosować współczynniki z tablicy Tablica 0003 Poz. Nachylenie Współczynnik a ponad 30 do 60 1,1 02 ponad 60 do 85 1,15 03 ponad 85 do 120 1,25 04 ponad 120 1,40 3. Zasady przedmiarowania 3.1. Dla robót ujętych w katalogu dla których ustalona jest jednostka obmiaru przyjęto następującą dokładność: dla 1 m 2 dokładność 0,1 m 2 dla 1 szt dokładność 1 szt 3.2. Naprawy i renowacje pokryć należy obliczać w metrach kwadratowych w świetle krawędzi lub płaszczyzn ograniczających obrabiane powierzchnie Z obmiarowanych powierzchni nie potrąca się otworów i miejsc nie obrabianych o powierzchni do 0,5 m Z obmiarowanych powierzchni potrąca się otwory i miejsca nie obrabiane o powierzchni powyżej 0,5 m 2 9

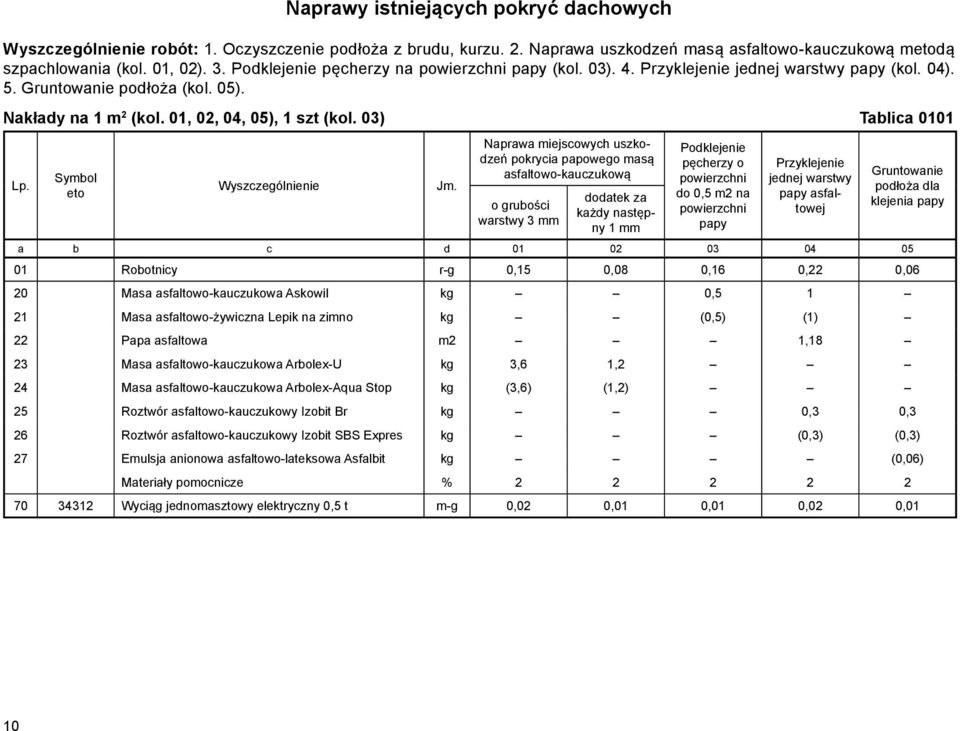

12 Naprawy istniejących pokryć dachowych robót: 1. Oczyszczenie podłoża z brudu, kurzu. 2. Naprawa uszkodzeń masą asfaltowo-kauczukową mdą szpachlowania (kol. 01, 02). 3. Podklejenie pęcherzy na powierzchni papy (kol. 03). 4. Przyklejenie jednej warstwy papy (kol. 04). 5. Gruntowanie podłoża (kol. 05). Nakłady na 1 m 2 (kol. 01, 02, 04, 05), 1 szt (kol. 03) Tablica 0101 Jm. Naprawa miejscowych uszkodzeń pokrycia papowego masą asfaltowo-kauczukową o grubości warstwy 3 mm dodatek za każdy następny 1 mm Podklejenie pęcherzy o powierzchni do 0,5 m2 na powierzchni papy Przyklejenie jednej warstwy papy asfaltowej Gruntowanie podłoża dla klejenia papy a b c d Robotnicy r-g 0,15 0,08 0,16 0,22 0,06 20 Masa asfaltowo-kauczukowa Askowil kg 0, Masa asfaltowo-żywiczna Lepik na zimno kg (0,5) (1) 22 Papa asfaltowa m2 1,18 23 Masa asfaltowo-kauczukowa Arbolex-U kg 3,6 1,2 24 Masa asfaltowo-kauczukowa Arbolex-Aqua Stop kg (3,6) (1,2) 25 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 0,3 26 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) (0,3) 27 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg (0,06) Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,02 0,01 0,01 0,02 0,01 10

13 Przyklejenie warstwy termoizolacyjnej w systemach ocieplania dachów robót: 1. Przygotowanie masy klejącej. 2. Przycięcie i dopasowanie płyt termoizolacyjnych (kol. 01, 02). 3. Gruntowanie płyt wełny mineralnej roztworem asfaltowo-kauczukowym (kol 02). 4. Przyklejenie płyt termoizolacyjnych (kol. 01, 02). 5. Wykonanie warstwy podkładowej z papy samoprzylepnej (kol. 03). 6. Gruntowanie podłoża (kol. 04). Nakłady na 1 m 2 Tablica 0102 Jm. Przyklejenie warstwy termoizolacyjnej z płyt styropianowych laminowanych papą w systemach ocieplania dachów Przyklejenie warstwy termoizolacyjnej z płyt wełny mineralnej w systemach ocieplania dachów Warstwa podkładowa w wielowarstwowych pokryciach dachowych Gruntowanie podłoża a b c d Robotnicy r-g 0,22 0,28 0,18 0,06 20 Masa asfaltowo-kauczukowa Styrbit 2000-K kg Masa asfaltowo-kauczukowa Askowil kg (1,5) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,06 23 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 (0,3) 24 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) (0,3) 25 Płyty styropapy m2 1,05 26 Płyty wełny mineralnej m2 1,05 27 Samoprzylepna papa bitumiczna S20 SBS m2 1,12 28 Samoprzylepna papa bitumiczna S30 SBS m2 (1,12) Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,03 0,03 0,03 0,01 11

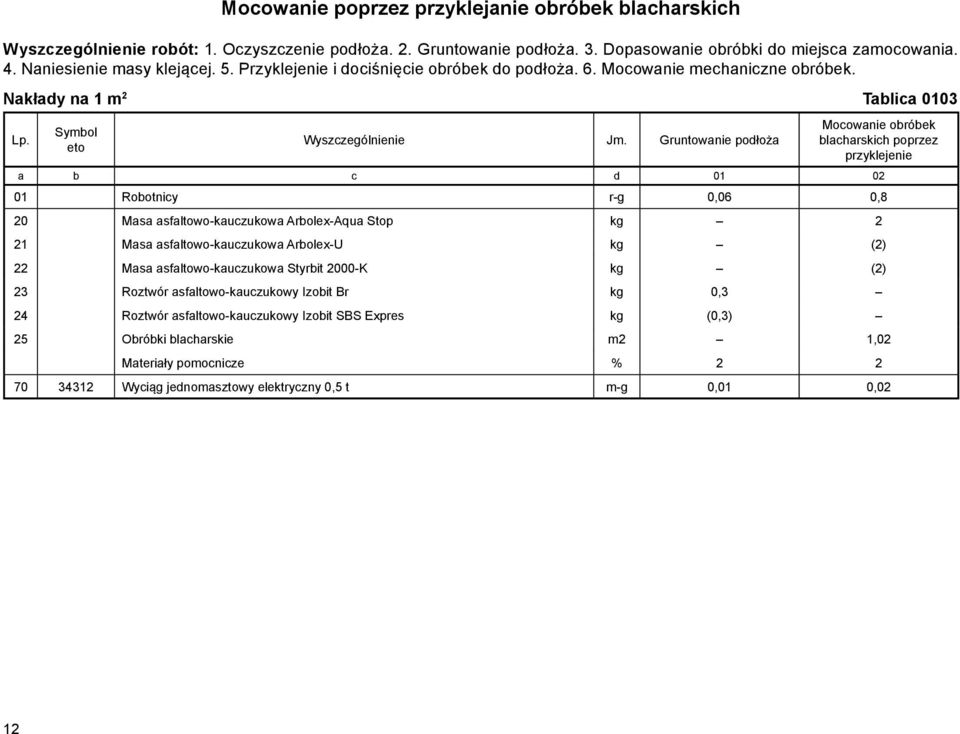

14 Mocowanie poprzez przyklejanie obróbek blacharskich robót: 1. Oczyszczenie podłoża. 2. Gruntowanie podłoża. 3. Dopasowanie obróbki do miejsca zamocowania. 4. Naniesienie masy klejącej. 5. Przyklejenie i dociśnięcie obróbek do podłoża. 6. Mocowanie mechaniczne obróbek. Nakłady na 1 m 2 Tablica 0103 Jm. Gruntowanie podłoża Mocowanie obróbek blacharskich poprzez przyklejenie a b c d Robotnicy r-g 0,06 0,8 20 Masa asfaltowo-kauczukowa Arbolex-Aqua Stop kg 2 21 Masa asfaltowo-kauczukowa Arbolex-U kg (2) 22 Masa asfaltowo-kauczukowa Styrbit 2000-K kg (2) 23 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 24 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 25 Obróbki blacharskie m2 1,02 Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,01 0,02 12

15 Pokrycia bezspoinowe na warstwie papy robót: 1. Oczyszczenie podłoża. 2. Gruntowanie podłoża (kol. 01, 02). 3. Wykonanie bezspoinowego pokrycia z czterech warstw dyspersyjnej masy asfaltowo-kauczukowej Dysperbit z wtopieniem siatki polipropylenowej (włókniny polipropylenowej) (kol. 01). 4. Wykonanie bezspoinowego pokrycia z trzech warstw masy asfaltowo-kauczukowej Izobit Dk lub Askowil z wtopieniem siatki polipropylenowej (włókniny polipropylenowej) (kol. 02). 5. Wykonanie posypki mineralnej na ostatniej warstwie masy izolacyjnej (kol. 03). 6. Wykonanie powłoki ochronno-dekoracyjnej z lakieru asfaltowo-aluminiowego (kol. 04). Nakłady na 1 m 2 Tablica 0104 Jm. Wykonanie bezspoinowego pokrycia na pokryciu papowym produktami na bazie bitumicznej dyspersji wodnej produktami bitumicznymi rozpuszczalnikowymi Wykonanie posypki mineralnej Wykonanie powłoki ochronno dekoracyjnej z lakieru asfaltowoaluminiowego a b c d Robotnicy r-g 0,35 0,43 0,03 0,08 20 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Gold kg 4 21 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Dn kg (4) 22 Masa asfaltowo-kauczukowa Izobit Dk kg 2,7 23 Lakier asfaltowo-aluminiowy Izobit Alu kg 0,25 24 Masa asfaltowo-kauczukowa Askowil kg (3) 25 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 26 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 27 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 28 Włóknina polipropylenowa m2 1,15 1,15 29 Siatka polipropylenowa PP m2 (1,15) (1,15) 30 Posypka papowa kg 2,5 Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,03 0,03 0,01 13

16 Renowacja pokryć papowych robót: 1. Oczyszczenie podłoża. 2. Gruntowanie podłoża (kol. 01). 3. Przygotowanie środka renowacyjnego. 4. Wykonanie renowacji pokrycia dachowego. Nakłady na 1 m 2 Tablica 0105 Jm. Gruntowanie podłoża dyspersyjną masą asfaltowo-kauczukową lub masą asfaltowokauczukową dwuwarstwowa Renowacja pokrycia dachowego masą akrylową a b c d Robotnicy r-g 0,06 0,16 0,08 0,16 0,24 20 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Gold kg 2 21 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Dn kg (2) 22 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Db kg (2) 23 Masa asfaltowo-kauczukowa Izobit Dk kg (1,8) 24 Lakier asfaltowo-aluminiowy Izobit Alu kg 0,25 25 Masa uszczelniająca akrylowa Izofol Dach kg Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 27 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 28 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg (0,03) Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,01 0,02 0,01 0,02 0,02 lakierem asfaltowo-aluminiowym jednowarstwowa dwuwarstwowo trzywarstwowo 14

17 Krycie dachów bnowych papą robót: 1. Gruntowanie podłoża (kol. 01, 03) 2. Przygotowanie masy klejącej. 3. Przycięcie, dopasowanie i przyklejenie papy na warstwie masy klejącej (kol. 01, 02). 4. Przycięcie, dopasowanie i przyklejenie papy po upłynnieniu warstwy bitumu za pomocą palnika (kol. 03, 04). Nakłady na 1 m 2 Tablica 0106 Jm. Krycie dachów bnowych papą asfaltową jedną warstwą z zagruntowaniem podłoża każda następna warstwa Krycie dachów bnowych papą termozgrzewalną jedną warstwą z zagruntowaniem podłoża każda następna warstwa a b c d Robotnicy r-g 0,22 0,15 0,2 0,14 20 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 0,3 21 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) (0,3) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg (0,06) 23 Masa asfaltowo-kauczukowa Askowil kg Masa asfaltowo-żywiczna Lepik na zimno kg (1) (1) 25 Papa asfaltowa podkładowa m2 1,18 (1,18) 26 Papa asfaltowa wierzchniego krycia m2 (1,18) 1,18 27 Papa termozgrzewalna podkładowa m (1,18) 28 Papa termozgrzewalna wierzchniego krycia m2 (1,18) 1,18 29 Gaz propan-butan kg 0,15 0,15 Materiały pomocnicze % Wyciąg jednomasztowy elektryczny 0,5 t m-g 0,02 0,02 0,02 0,02 15

18

19 Roz dział 02. Izolacje pomieszczeń mokrych Założenia szczegółowe 1. Zakres stosowania 1.1. W rozdziale ujęto nakłady na wykonanie hydroizolacji z zaprawy uszczelniającej, z folii w płynie oraz montaż akcesoriów uszczelniających, taśm, narożników, mankietów. 2. Założenia kalkulacyjne 2.1. Nakłady podane w katalogu obejmują wykonanie robót podstawowych oraz pomocniczych wymienionych w założeniach ogólnych oraz w niniejszych założeniach i poszczególnych tablicach Nakłady obejmują dowiezienie, wykonanie i odwiezienie rusztowań dla robót wykonywanych do wysokości 4,0 m. Nakłady rzeczowe montażu i rozbiórki rusztowań umożliwiających wykonanie robót na wysokości ponad 4,0 m od poziomu zerowego lub kondygnacji na której wykonywane są prace należy kosztorysować oddzielnie Nakłady robocizny na wykonanie izolacji uwzględniają: obrobienie powierzchni stykających się pod kątem, obrobienie przejść instalacji przez izolowaną powierzchnię, pielęgnację i ochronę izolowanych powierzchni do uzyskania pełnych wartości użytkowych. 3. Zasady przedmiarowania 3.1. Dla robót ujętych w katalogu dla których ustalona jest jednostka obmiaru przyjęto następującą dokładność: dla 1 mb dokładność 0,1 m, dla 1 m 2 dokładność 0,1 m 2, dla 1 szt dokładność 1 szt Izolacje należy obliczać w metrach kwadratowych w świetle krawędzi lub płaszczyzn ograniczających izolowane powierzchnie Z powierzchni izolowanych nie potrąca się: otworów i miejsc nie izolowanych o powierzchni do 0,5 m 2 uszczelnianych przejść instalacyjnych 3.4. Z powierzchni izolowanych potrąca się otwory i miejsca nie izolowane o powierzchni powyżej 0,5 m Wklejenie taśmy uszczelniającej oblicza się w metrach bieżących Wklejenie narożników i mankietów oblicza się w sztukach. 17

20 Wykonanie hydroizolacji z zaprawy uszczelniającej Cemizol 2EP i Cemizol 2EN robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą Cemizol Reper HSR 2/5. 3. Zagruntowanie podłoża. 4. Przygotowanie zaprawy uszczelniającej. 5. Nałożenie zaprawy pacą metalową. 6. Obrobienie przejść instalacyjnych i naroży. Nakłady na 1 m 2 Tablica 0201 Jm. Wyrównanie powierzchni poziomej pionowej Gruntowanie podłoża a b c d Robotnicy r-g 0,07 0,09 0,06 0,2 0,3 0,24 0,36 20 Zaprawa uszczelniająca Cemizol 2EP kg 3 4,5 3 4,5 21 Zaprawa uszczelniająca Cemizol 2EN kg (3) 4,5 (3) (4,5) 22 Środek gruntujący Akryfol dm3 0,25 23 Środek gruntujący Gruntofol dm3 (0,25) 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 2 2 Materiały pomocnicze % ,5 2,5 2,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,01 0,02 0,03 0,03 0,03 Wykonanie hydroizolacji z zaprawy uszczelniającej poziomej pionowej dwuwarstwowej trzywarstwowej dwuwarstwowej trzywarstwowej Uwaga: 1. Zużycie Zaprawy wyrównawczej Cemizol Reper HSR 2/5 ( 24) w kolumnach 01 i 02 dotyczy warstwy grubości 1 mm. W przypadku zastosowania warstwy o większej grubości nakłady 24 należy pomnożyć przez współczynnik wynikający z grubości warstwy wyrównującej. 18

21 Wykonanie hydroizolacji z płynnej folii uszczelniającej Izofol i Izofol Flex robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą Cemizol Reper HSR 2/5. 3. Zagruntowanie podłoża. 4. Nałożenie płynnej folii uszczelniającej. 5. Obrobienie przejść instalacyjnych i naroży. Nakłady na 1 m 2 Tablica 0202 Wykonanie hydroizolacji z płynnej folii uszczelniającej Wyrównanie powierzchni Gruntowanie Jm. podłoża poziomej pionowej poziomej pionowej a b c d Robotnicy r-g 0,07 0,09 0,06 0,2 0,24 20 Płynna folia uszczelniająca Izofol kg 1,8 1,8 21 Płynna folia uszczelniająca Izofol Flex kg (2,2) (2,2) 22 Środek gruntujący Akryfol dm3 0,25 23 Środek gruntujący Gruntofol dm3 (0.25) 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 2 2 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,01 0,01 0,01 Uwaga: 1. Zużycie Zaprawy wyrównawczej Cemizol Reper HSR 2/5 ( 24) w kolumnach 01 i 02 dotyczy warstwy grubości 1 mm. W przypadku zastosowania warstwy o większej grubości nakłady 24 należy pomnożyć przez współczynnik wynikający z grubości warstwy wyrównującej. 19

22 Wykonanie hydroizolacji na podłożu z płyt drewnopochodnych z zaprawy uszczelniającej Cemizol HSR robót: 1. Sprawdzenie, usunięcie parafiny i oczyszczenie podłoża. 2. Zagruntowanie podłoża. 3. Przygotowanie zaprawy uszczelniającej. 4. Nałożenie zaprawy pacą metalową. 5. Obrobienie przejść instalacyjnych i naroży. Nakłady na 1 m 2 Tablica 0203 Jm. Gruntowanie podłoża Wykonanie izolacji na podłożu z płyt drewnopochodnych z zaprawy uszczelniającej poziomej pionowej a b c d Robotnicy r-g 0,06 0,2 0,24 20 Zaprawa uszczelniająca Cemizol HSR kg Środek gruntujący Gruntofol dm Materiały pomocnicze % 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,01 20

23 Montaż akcesoriów robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Przygotowanie zaprawy uszczelniającej. 3. Wklejenie taśmy uszczelniającej (kol. 01, 02), 4. Wklejenie akcesoriów (kol ). Nakłady na 1 m (kol. 01, 02), 1 szt (kol ) Tablica 0204 Montaż akcesoriów w systemach izolacji pomieszczeń mokrych Jm. Taśma uszczelniająca poziomo pionowo Narożnik uszczelniający wewnętrzny Narożnik uszczelniający zewnętrzny Mankiet uszczelniający ścienny Mankiet uszczelniający podłogowy a b c d Robotnicy r-g 0,08 0,1 20 Taśma uszczelniająca butylowa SK 100/100 m 1,08 1,08 21 Taśma uszczelniająca Izolex PL3 PP 120/120 m (1,08) (1,08) 22 Taśma uszczelniająca Izolex PL3 PP 240/240 m (1,08) (1,08) 23 Narożnik uszczelniający wewnętrzny NW PL3 PP szt 1 24 Narożnik uszczelniający zewnętrzny NZ PL3 PP szt 1 25 Mankiet uszczelniający ścienny PL3 PP 120/120 szt 1 26 Mankiet uszczelniający podłogowy PL3 PP 350/350 szt 1 27 Zaprawa uszczelniająca Cemizol 2EP kg 0,25 0,3 0,2 0,2 0,2 0,4 28 Zaprawa uszczelniająca Cemizol 2EN kg (0,25) (0,3) (0,2) (0,2) (0,2) (0,4) 29 Płynna folia uszczelniająca Izofol kg (0,25) (0,3) (0,1) (0,1) (0,1) (0,2) 30 Płynna folia uszczelniająca Izofol Flex kg (0,25) (0,3) (0,1) (0,1) (0,1) (0,2) 31 Zaprawa uszczelniająca Cemizol HSR kg (0,25) (0,3) (0,1) (0,1) (0,1) (0,4) Materiały pomocnicze %

24

25 Roz dział 03. Izolacje balkonów i tarasów Założenia szczegółowe 1. Zakres stosowania 1.1. W rozdziale ujęto nakłady na wykonanie hydroizolacji z zaprawy uszczelniającej masy asfaltowo-kauczukowej, masy asfaltowej modyfikownej polimerami oraz z folii w płynie. 2. Założenia kalkulacyjne 2.1. Nakłady podane w katalogu obejmują wykonanie robót podstawowych oraz pomocniczych wymienionych w założeniach ogólnych oraz w niniejszych założeniach i poszczególnych tablicach Nakłady robocizny na wykonanie izolacji uwzględniają: obrobienie powierzchni stykających się pod kątem pielęgnację i ochronę izolowanych powierzchni do uzyskania pełnych wartości użytkowych 3. Zasady przedmiarowania 3.1. Dla robót ujętych w katalogu dla których ustalona jest jednostka obmiaru przyjęto następującą dokładność: dla 1 mb dokładność 0,1 m, dla 1 m 2 dokładność 0,1 m Izolacje należy obliczać w metrach kwadratowych w świetle krawędzi lub płaszczyzn ograniczających izolowane powierzchnie Z powierzchni izolowanych: nie potrąca się otworów i miejsc nie izolowanych o powierzchni do 0,5 m 2, potrąca się otwory i miejsca nie izolowane o powierzchni powyżej 0,5 m Wklejenie taśmy uszczelniającej oblicza się w metrach bieżących. 23

26 Wykonanie hydroizolacji pod warstwą dociskową (na płycie nośnej, warstwie spadkowej) i podpłytkowej z zaprawy uszczelniającej Cemizol 2EP robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą. 3. Zagruntowanie podłoża. 4. Przygotowanie zaprawy uszczelniającej. 5. Wklejenie taśmy uszczelniającej. 6. Nałożenie zaprawy pacą metalową. Nakłady na 1 m 2 (kol. 01, 02, 04, 05), na 1 mb kol. 03 Tablica 0301 Jm. Wyrównanie powierzchni Gruntowanie podłoża Wykonanie hydroizolacji Wklejenie taśmy uszczelniającej dwuwarstwowej trzywarstwowej a b c d Robotnicy r-g 0,07 0,06 0,08 0,2 0,3 20 Zaprawa uszczelniająca Cemizol 2EP kg 0,6 3 4,5 21 Środek gruntujący Akryfol dm3 0,25 22 Środek gruntujący Gruntofol dm3 (0,25) 23 Taśma uszczelniająca Izolex PL3 PP 120/120 m 1,08 24 Taśma uszczelniająca Izolex PL3 PP 240/240 m (1,08) 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,001 0,02 0,03 24

27 Wykonanie hydroizolacji pod wylewki spadkowe z dyspersyjnej masy asfaltowo-kauczukowej Styrbit 2000 i Dysperbit Gold robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą. 3. Zagruntowanie podłoża. 4. Nałożenie masy uszczelniającej z wklejeniem siatki (włókniny) polipropylenowej. Nakłady na 1 m 2 Tablica 0302 Wyrównanie powierzchni podłoża dwuwarstwowej trzywarstwowej Gruntowanie Wykonanie hydroizolacji Jm. a b c d Robotnicy r-g 0,07 0,06 0,18 0,24 20 Masa asfaltowo-kauczukowa Styrbit 2000 kg 2,4 3,6 21 Dyspersyjna masa asfaltowo-kauczukowa Dysperbit Gold kg (2,4) (3,6) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 23 Siatka polipropylenowa PP m2 1,08 1,08 24 Włóknina polipropylenowa PLANTEX m2 (1,08) (1,08) 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 2 Materiały pomocnicze % 2 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,001 0,02 0,03 25

28 Wykonanie hydroizolacji pod wylewki spadkowe i podpłytkowej z płynnej folii uszczelniającej Izofol Flex robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą. 3. Zagruntowanie podłoża. 4. Nałożenie masy uszczelniającej z wklejeniem siatki (włókniny) polipropylenowej. Nakłady na 1 m 2 Tablica 0303 Wyrównanie powierzchni podłoża dwuwarstwowej trzywarstwowej Gruntowanie Wykonanie hydroizolacji Jm. a b c d Robotnicy r-g 0,07 0,06 0,17 0,23 20 Płynna folia uszczelniająca Izofol Flex kg Środek gruntujący Gruntofol dm3 0,25 22 Siatka polipropylenowa PP m2 1,08 1,08 23 Włóknina polipropylenowa PLANTEX m2 (1,08) (1,08) 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 2 Materiały pomocnicze % 2 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,001 0,02 0,03 26

29 Wykonanie hydroizolacji podpłytkowej z zaprawy uszczelniającej Cemizol 2EN robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą. 3. Zagruntowanie podłoża. 4. Przygotowanie zaprawy uszczelniającej. 5. Wklejenie taśmy uszczelniającej. 6. Nałożenie zaprawy pacą metalową. Nakłady na 1 m 2 (kol. 01, 03, 04), na 1 mb kol. 02 Tablica 0304 Gruntowanie Wklejenie taśmy Wykonanie hydroizolacji Jm. podłoża uszczelniającej dwuwarstwowej trzywarstwowej a b c d Robotnicy r-g 0,06 0,08 0,2 0,3 20 Zaprawa uszczelniająca Cemizol 2EN kg 0,25 3 4,5 21 Środek gruntujący Akryfol dm3 0,25 22 Środek gruntujący Gruntofol dm3 (0,25) 23 Taśma uszczelniająca Izolex PL3 PP 120/120 m 1,08 24 Taśma uszczelniająca Izolex PL3 PP 240/240 m (1,09) Materiały pomocnicze % 2 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,02 0,03 27

30 Wykonanie hydroizolacji pod wylewki spadkowe z dyspersyjnej masy asfaltowej modyfikowanej polimerami Hydrolex 2E i Hydrolex 2E Styro robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni zaprawą wyrównawczą. 3. Zagruntowanie podłoża. 4. Nałożenie masy uszczelniającej z wklejeniem siatki (włókniny) polipropylenowej. Nakłady na 1 m 2 Tablica 0305 Wyrównanie Gruntowanie Wykonanie hydroizolacji Jm. powierzchni podłoża dwuwarstwowej trzywarstwowej a b c d Robotnicy r-g 0,07 0,06 0,24 0,3 20 Masa asfaltowa modyfikowana polimerami Hydrolex 2E kg 4 5,5 21 Masa asfaltowa modyfikowana polimerami Hydrolex 2E Styro dm3 (2,2) (3,3) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 23 Siatka polipropylenowa PP m2 1,08 1,08 24 Włóknina polipropylenowa PLANTEX m2 (1,08) (1,08) 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 2 Materiały pomocnicze % 2 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,001 0,02 0,03 28

31 Roz dział 04. Izolacje podziemnych części budynków Założenia szczegółowe 1. Zakres stosowania 1.1. W rozdziale ujęto nakłady na wykonanie izolacji przeciwwilgociowych i przeciwwodnych ścian fundamentowych oraz podłóg na gruncie z zaprawy uszczelniającej, masy asfaltowo-kauczukowej, masy asfaltowej modyfikownej polimerami, oraz przyklejenie izolacji termicznych na ścianach piwnicznych i cokołowych. 2. Założenia kalkulacyjne 2.1. Nakłady podane w katalogu obejmują wykonanie robót podstawowych oraz pomocniczych wymienionych w założeniach ogólnych oraz w niniejszych założeniach i poszczególnych tablicach Nakłady rozdziału nie uwzględniają obniżenia zwierciadła wody gruntowej na czas wykonywania robót, które należy kosztorysować dodatkowo Nakłady nie uwzględniają osadzania oraz uszczelniania rur i innych elementów instalacyjnych przechodzących przez izolowane powierzchnie Nakłady robocizny na wykonanie izolacji uwzględniają: obrobienie powierzchni stykających się pod kątem pielęgnację i ochronę izolowanych powierzchni do uzyskania pełnych wartości użytkowych 2.5. W przypadku konieczności czyszczenia podłoż pokrytego mleczkiem cementowym, starymi powłokami malarskimi, bitumicznymi itp. nakłady na czyszczenie należy dodatkowo skosztorysować korzystając z tablicy 0801 rozdziału Zasady przedmiarowania 3.1. Dla robót ujętych w katalogu dla których ustalona jest jednostka obmiaru przyjęto następującą dokładność: dla 1 mb dokładność 0,1 m, dla 1 m 2 dokładność 0,1 m Izolacje oraz przyklejanie płyt izolacji termicznej należy obliczać w metrach kwadratowych w świetle krawędzi lub płaszczyzn ograniczających izolowane lub oklejane powierzchnie Z powierzchni izolowanych: nie potrąca się otworów i miejsc nie izolowanych o powierzchni do 0,5 m 2, potrąca się otwory i miejsca nie izolowane o powierzchni powyżej 0,5 m Wykonanie fasety na styku ławy fundamentowej i ściany fundamentowej oblicza się w metrach bieżących. 29

32 Wykonanie izolacji przeciwwilgociowej ścian fundamentowych masą asfaltowo-kauczukową robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej techniką malarską. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0401 Wykonanie Wykonanie izolacji Dodatkowe fasety o promieniu przeciwwilgociowej nakłady na 5 zbrojenie Wyrównanie cm na styku Gruntowanie warstwy Jm. powierzchni ławy fundamentowestwowestwowej siatką podłoża dwuwar- trzywar- izolacji i ściany fundamentowelenową polipropy- a b c d Robotnicy r-g 0,07 0,16 0,06 0,18 0,24 0,1 20 Masa asfaltowo-kauczukowa Styrbit 2000 kg 2,4 3,6 21 Masa asfaltowa modyfikowana polimerami Hydrolex 2E kg (3) (4,5) 22 Masa asfaltowa modyfikowana polimerami Hydrolex 2E Styro dm3 (2,2) (3,3) 23 Masa asfaltowo-kauczukowa Styrbit 2000-K kg (2) (3) 24 Masa asfaltowo-kauczukowa Arbolex-Aqua Stop kg (3) (4,5) 25 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 26 Siatka polipropylenowa PP m2 1,15 27 Zaprawa cementowa Reper 3-50 kg 2 28 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,02 0,03 30

33 Wykonanie izolacji przeciwwilgociowej ścian fundamentowych masą asfaltowo-kauczukową Izobit Dk robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej techniką malarską. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0402 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwilgociowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową dwuwarstwowej trzywarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,18 0,24 0,1 20 Masa asfaltowo-kauczukowa Izobit Dk kg 1,8 2,4 21 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 22 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 23 Siatka polipropylenowa PP m2 1,15 24 Zaprawa cementowa Reper 3-50 kg 2 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,02 0,03 31

34 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Styrbit 2000 robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej techniką malarską. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0403 Wykonanie fasety o promieniu 5 cm Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na Wyrównanie Jm. na styku Gruntowanie zbrojenie warstwy izolacji powierzchni ławy fundamentowestwowestwowej siatką polipro- podłoża trzywar- czterowarpylenową i ściany fundamentowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowo-kauczukowa Styrbit 2000 kg 3,6 4,5 21 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 22 Siatka polipropylenowa PP m2 1,15 23 Zaprawa cementowa Reper 3-50 kg 2 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 32

35 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Izobit Dk robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej techniką malarską. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0404 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową trzywarstwowej czterowarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowo-kauczukowa Izobit Dk kg 2,4 3,2 21 Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 22 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 23 Siatka polipropylenowa PP m2 1,15 24 Zaprawa cementowa Reper 3-50 kg 2 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 33

36 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Askowil robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej techniką malarską. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0405 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową trzywarstwowej czterowarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowo-kauczukowa Askowil kg Roztwór asfaltowo-kauczukowy Izobit Br kg 0,3 22 Roztwór asfaltowo-kauczukowy Izobit SBS Expres kg (0,3) 23 Siatka polipropylenowa PP m2 1,15 24 Zaprawa cementowa Reper 3-50 kg 2 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 34

37 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Styrbit 2000-K robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej pacą stalową. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0406 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową trzywarstwowej czterowarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowo-kauczukowa Styrbit 2000-K kg Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 22 Siatka polipropylenowa PP m2 1,15 23 Zaprawa cementowa Reper 3-50 kg 2 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 35

38 Wykonanie izolacji przeciwwodnej ścian fundamentowych masą asfaltowo-kauczukową Arbolex-Aqua Plus robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej pacą stalową. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0407 Wykonanie Wykonanie izolacji fasety o promieniu 5 cm przeciwwodnej Dodatkowe nakłady na zbrojenie Wyrównanie Jm. na styku Gruntowanie warstwy izolacji siatką powierzchni ławy fundamentowestwowestwowej polipropyle- podłoża trzywar- czterowar- i ściany fundamentowenową a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowo-kauczukowa Arbolex-Aqua Plus kg 4, Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 22 Siatka polipropylenowa PP m2 1,15 23 Zaprawa cementowa Reper 3-50 kg 2 24 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 36

39 Wykonanie izolacji przeciwwodnej ścian fundamentowych zaprawą uszczelniającą Cemizol HSR robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej pacą stalową. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0408 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową dwuwarstwowej trzywarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,2 0,3 0,1 20 Zaprawa uszczelniająca Cemizol HSR kg 3,8 4,5 21 Środek gruntujący Akryfol dm3 0,25 22 Środek gruntujący Gruntofol dm3 (0,25) 23 Siatka polipropylenowa PP m2 1,15 24 Zaprawa cementowa Reper 3-50 kg 2 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,02 0,03 37

40 Wykonanie izolacji przeciwwodnej ścian fundamentowych dwuskładnikową masą asfaltową modyfikowaną polimerami Hydrolex 2E i Hydrolex 2E Styro robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Wyrównanie powierzchni. 3. Wykonanie fasety na styku fundamentu i ściany. 4. Zagruntowanie podłoża. 5. Nałożenie masy uszczelniającej pacą stalową. 6. Wklejenie siatki polipropylenowej. Nakłady na 1 m 2 (kol. 01, 03-06), na 1 m kol. 02 Tablica 0409 Jm. Wyrównanie powierzchni Wykonanie fasety o promieniu 5 cm na styku ławy fundamentowej i ściany fundamentowej Gruntowanie podłoża Wykonanie izolacji przeciwwodnej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową trzywarstwowej czterowarstwowej a b c d Robotnicy r-g 0,07 0,16 0,06 0,24 0,36 0,1 20 Masa asfaltowa modyfikowana polimerami Hydrolex 2E kg 4, Masa asfaltowa modyfikowana polimerami Hydrolex 2E Styro dm3 (3,3) (4,4) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 23 Siatka polipropylenowa PP m2 1,15 24 Zaprawa cementowa Reper 3-50 kg 2 25 Zaprawa wyrównawcza Cemizol Reper HSR 2/5 kg 1,5 Materiały pomocnicze % ,5 2, Samochód dostawczy do 0,9 t m-g 0,01 0,02 0,03 0,04 38

41 Wykonanie izolacji przeciwwilgociowej podłóg na gruncie w piwnicach, garażach masą asfaltowo-kauczukową Styrbit 2000 robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Zagruntowanie podłoża. 3. Nałożenie masy uszczelniającej techniką malarską. Nakłady na 1 m 2 Tablica 0410 Jm. Gruntowanie podłoża Wykonanie trzywarstwowej izolacji przeciwwilgociowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową a b c d Robotnicy r-g 0,06 0,24 0,1 20 Masa asfaltowo-kauczukowa Styrbit 2000 kg 2,4 21 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 22 Siatka polipropylenowa PP m2 1,15 Materiały pomocnicze % 2 2, Samochód dostawczy do 0,9 t m-g 0,03 39

42 Wykonanie izolacji przeciwwodnej podłóg na gruncie zaprawą uszczelniającą Cemizol robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Zagruntowanie podłoża. 3. Nałożenie zaprawy uszczelniającej pacą metalową. Nakłady na 1 m 2 Tablica 0411 Jm. Gruntowanie podłoża dwuwarstwowej Wykonanie izolacji przeciwwodnej trzywarstwowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową a b c d Robotnicy r-g 0,06 0,2 0,3 0,1 20 Zaprawa uszczelniająca Cemizol HSR kg 3,8 4,5 21 Zaprawa uszczelniająca Cemizol 2EP kg (4,5) 22 Zaprawa uszczelniająca Cemizol 2EN kg (3,8) (4,5) 23 Środek gruntujący Akryfol dm3 0,25 24 Środek gruntujący Gruntofol dm3 (0,25) 25 Siatka polipropylenowa PP m2 1,15 Materiały pomocnicze % 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,02 0,03 40

43 Wykonanie izolacji przeciwwodnej podłóg na gruncie masą asfaltową Hydrolex robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Zagruntowanie podłoża (kol. 03). 3. Nałożenie zaprawy uszczelniającej pacą stalową. 4. Zbrojenie warstwy izolacji siatką polipropylenową (w pierwszej warstwie). Nakłady na 1 m 2 Tablica 0412 Jm. Gruntowanie podłoża Wykonanie izolacji przeciwwodnej dwuwarstwowej trzywarstwowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową a b c d Robotnicy r-g 0,06 0,18 0,24 0,1 20 Masa asfaltowa modyfikowana polimerami Hydrolex 2E kg 3 4,5 21 Masa asfaltowa modyfikowana polimerami Hydrolex 2E Styro dm3 (2,2) (3,3) 22 Emulsja anionowa asfaltowo-lateksowa Asfalbit kg 0,03 23 Siatka polipropylenowa PP m2 1,15 Materiały pomocnicze % 2 2,5 2, Samochód dostawczy do 0,9 t m-g 0,02 0,03 41

44 Wykonanie izolacji przeciwwilgociowej podłóg na gruncie z płynnej folii uszczelniającej Izofol robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Zagruntowanie podłoża. 3. Nałożenie folii uszczelniającej techniką malarską. Nakłady na 1 m 2 Tablica 0413 Jm. Gruntowanie podłoża Wykonanie trzywarstwowej izolacji przeciwwilgociowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową a b c d Robotnicy r-g 0,06 0,26 0,1 20 Płynna folia uszczelniająca Izofol Flex kg 1,8 21 Płynna folia uszczelniająca Izofol kg (2,2) 22 Środek gruntujący Gruntofol dm3 0,25 23 Środek gruntujący Akryfol dm3 (0,25) 24 Siatka polipropylenowa PP m2 1,15 Materiały pomocnicze % 2 2, Samochód dostawczy do 0,9 t m-g 0,02 42

45 Wykonanie izolacji przeciwwilgociowej podłóg na gruncie zaprawą uszczelniającą Cemizol 2EP robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Zagruntowanie podłoża. 3. Nałożenie zaprawy uszczelniającej pacą metalową. Nakłady na 1 m 2 Tablica 0414 Jm. Gruntowanie podłoża Wykonanie dwuwarstwowej izolacji przeciwwilgociowej Dodatkowe nakłady na zbrojenie warstwy izolacji siatką polipropylenową a b c d Robotnicy r-g 0,06 0,2 0,1 20 Zaprawa uszczelniająca Cemizol 2EP kg 3 21 Środek gruntujący Akryfol dm3 0,25 22 Środek gruntujący Gruntofol dm3 (0,25) 23 Siatka polipropylenowa PP m2 1,15 Materiały pomocnicze % 2 2, Samochód dostawczy do 0,9 t m-g 0,03 43

46 Przyklejenie izolacji termicznej na ścianach piwnicznych i cokołowych robót: 1. Sprawdzenie i oczyszczenie podłoża. 2. Przygotowanie masy klejącej. 3. Przycięcie płyt styropianowych. 4. Przyklejenie płyt z dociśnięciem do podłoża i korektą położenia. Nakłady na 1 m 2 Tablica 0415 Jm. Wykonanie izolacji termicznej płytami termoizolacyjnymi przyklejanymi punktowo Wykonanie izolacji termicznej płytami styropianowymi przyklejanymi klejem poliuretanowym a b c d Robotnicy r-g 0,2 0,25 20 Masa asfaltowo-kauczukowa Styrbit 2000-K kg 2 21 Masa asfaltowo-kauczukowa Styrbit 2000 kg (2) 22 Masa asfaltowa modyfikowana polimerami Hydrolex 2E kg (2) 23 Masa asfaltowa modyfikowana polimerami Hydrolex 2E Styro dm3 (2) 24 Poliuretanowy klej do termoizolacji XPS i EPS (750 cm 3 ) szt 0,08 25 Płyty izolacji termicznej m2 1,05 1,05 Materiały pomocnicze % 2, Samochód dostawczy do 0,9 t m-g 0,04 0,02 44

47 Roz dział 05. Izolacje w zastosowaniach specjalnych Założenia szczegółowe 1. Zakres stosowania 1.1. W rozdziale ujęto nakłady na wykonanie izolacji przeciwwilgociowych i przeciwwodnych basenów, zbiorników i oczek wodnych z zaprawy uszczelniającej i masy asfaltowo-kauczukowej. 2. Założenia kalkulacyjne 2.1. Nakłady podane w katalogu obejmują wykonanie robót podstawowych oraz pomocniczych wymienionych w założeniach ogólnych oraz w niniejszych założeniach i poszczególnych tablicach Nakłady rozdziału nie uwzględniają obniżenia zwierciadła wody gruntowej na czas wykonywania robót, które należy kosztorysować dodatkowo Nakłady nie uwzględniają osadzania oraz uszczelniania rur i innych elementów instalacyjnych przechodzących przez izolowane powierzchnie Nakłady robocizny na wykonanie izolacji uwzględniają: obrobienie powierzchni stykających się pod kątem pielęgnację i ochronę izolowanych powierzchni do uzyskania pełnych wartości użytkowych 3. Zasady przedmiarowania 3.1. Dla robót ujętych w katalogu dla których ustalona jest jednostka obmiaru przyjęto następującą dokładność: dla 1 mb dokładność 0,1 m, dla 1 m 2 dokładność 0,1 m Izolacje należy obliczać w metrach kwadratowych w świetle krawędzi lub płaszczyzn ograniczających izolowane powierzchnie Z powierzchni izolowanych: nie potrąca się otworów i miejsc nie izolowanych o powierzchni do 0,5 m 2, potrąca się otwory i miejsca nie izolowane o powierzchni powyżej 0,5 m Wykonanie fasety na styku ławy fundamentowej i ściany fundamentowej oblicza się w metrach bieżących. 45
