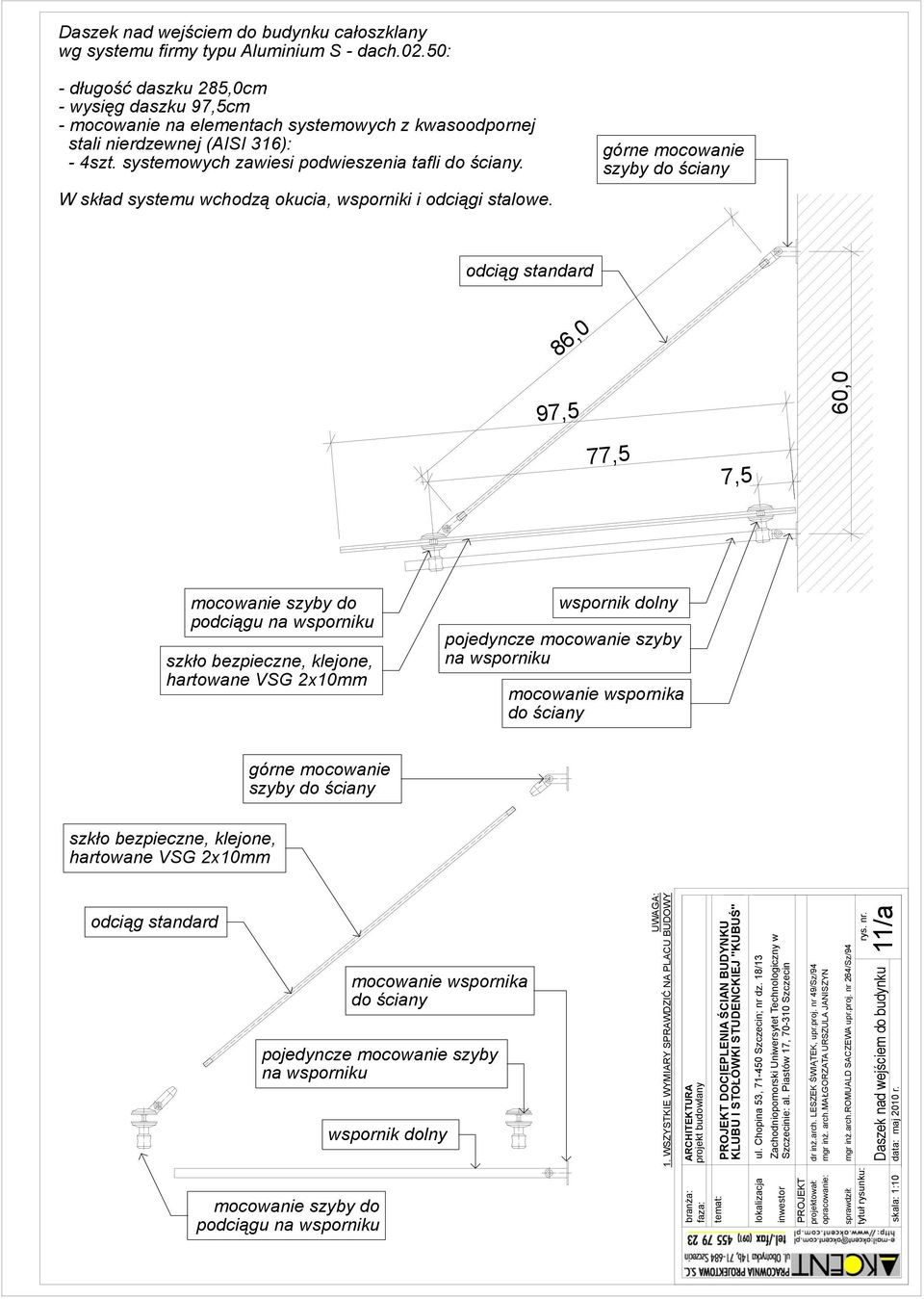

11/a 86,0 60,0. Daszek nad wejściem do budynku całoszklany wg systemu firmy typu Aluminium S - dach.02.50:

Transkrypt

1 Daszek nad wejściem do budynku całoszklany wg systemu firmy typu Aluminium S - dach.02.50: - długość daszku 285,0cm - wysięg daszku 97,5cm - mocowanie na elementach systemowych z kwasoodpornej stali nierdzewnej (AISI 316): - 4szt. systemowych zawiesi podwieszenia tafli do ściany. W skład systemu wchodzą okucia, wsporniki i odciągi stalowe. górne mocowanie szyby do ściany odciąg standard 86,0 97,5 60,0 77,5 7,5 mocowanie szyby do podciągu na wsporniku szkło bezpieczne, klejone, hartowane VSG 2x10mm wspornik dolny pojedyncze mocowanie szyby na wsporniku mocowanie wspornika do ściany górne mocowanie szyby do ściany szkło bezpieczne, klejone, hartowane VSG 2x10mm odciąg standard pojedyncze mocowanie szyby na wsporniku mocowanie szyby do podciągu na wsporniku mocowanie wspornika do ściany wspornik dolny UWAGA: 1. WSZYSTKIE WYMIARY SPRAWDZIĆ NA PLACU BUDOWY branża: ARCHITEKTURA faza: projekt budowlany PROJEKT DOCIEPLENIA ŚCIAN BUDYNKU KLUBU I STOŁÓWKI STUDENCKIEJ "KUBUŚ" temat: ul. Chopina 53, Szczecin; nr dz. 18/13 lokalizacja Zachodniopomorski Uniwersytet Technologiczny w Szczecinie: al. Piastów 17, Szczecin inwestor PROJEKT dr inż.arch. LESZEK ŚWIĄTEK, upr.proj. nr 49/Sz/94 mgr inż. arch.małgorzata URSZULA JANISZYN projektował: opracowanie: rys. nr. sprawdził: mgr inż.arch.romuald SACZEWA upr.proj. nr 264/Sz/94 tytuł rysunku: 11/a Daszek nad wejściem do budynku skala: 1:10 data: maj 2010 r.

2 system mocowania tafli szklanych dla daszków pozwala na projektowanie i wykonanie - daszków jedno i wielo taflowych - daszków kaskadowych - uk³adów przestrzennych zaproponowanych przez projektantów - prawo do rozwi¹zañ konstrukcyjnych wyrobów oraz wzory wyrobów przynale ne s¹ wy³¹cznie f-mie novaglas Leszek Rejman - producent zastrzega sobie prawo wprowadzenia zmian technicznych - okucia dostarczane s¹ jako kompletne elementy - w wypadku zgubienia, zniszczenia mo na zamówiæ pojedyncze czêœci - dopasowujemy nasze okucia do indywidualnych projektów

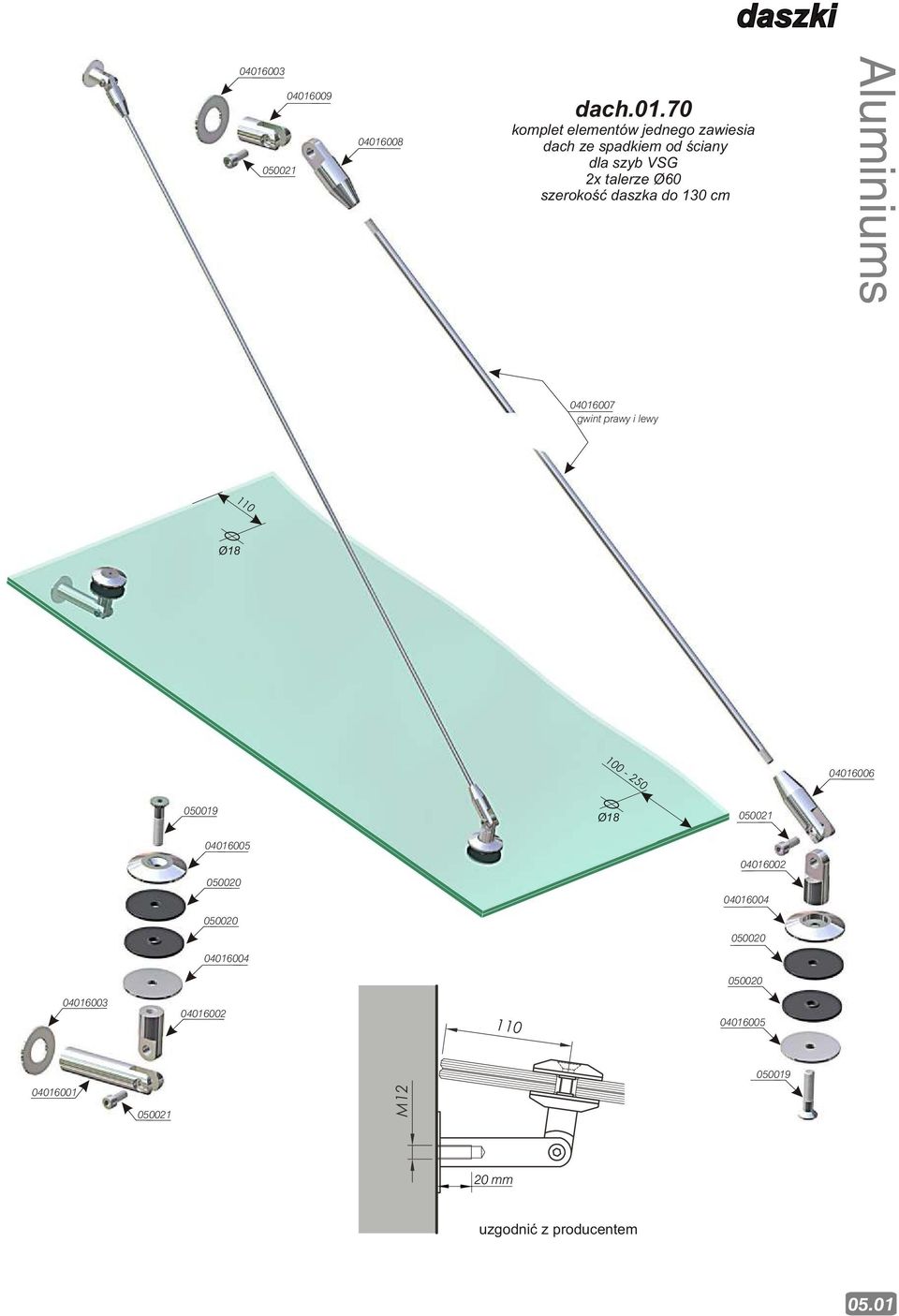

3 daszki dach komplet elementów jednego zawiesia dach ze spadkiem od œciany dla szyb VSG 2x talerze Ø60 szerokoœæ daszka do 130 cm Aluminiums gwint prawy i lewy 110 Ø Ø M12 20 mm uzgodniæ z producentem 05.01

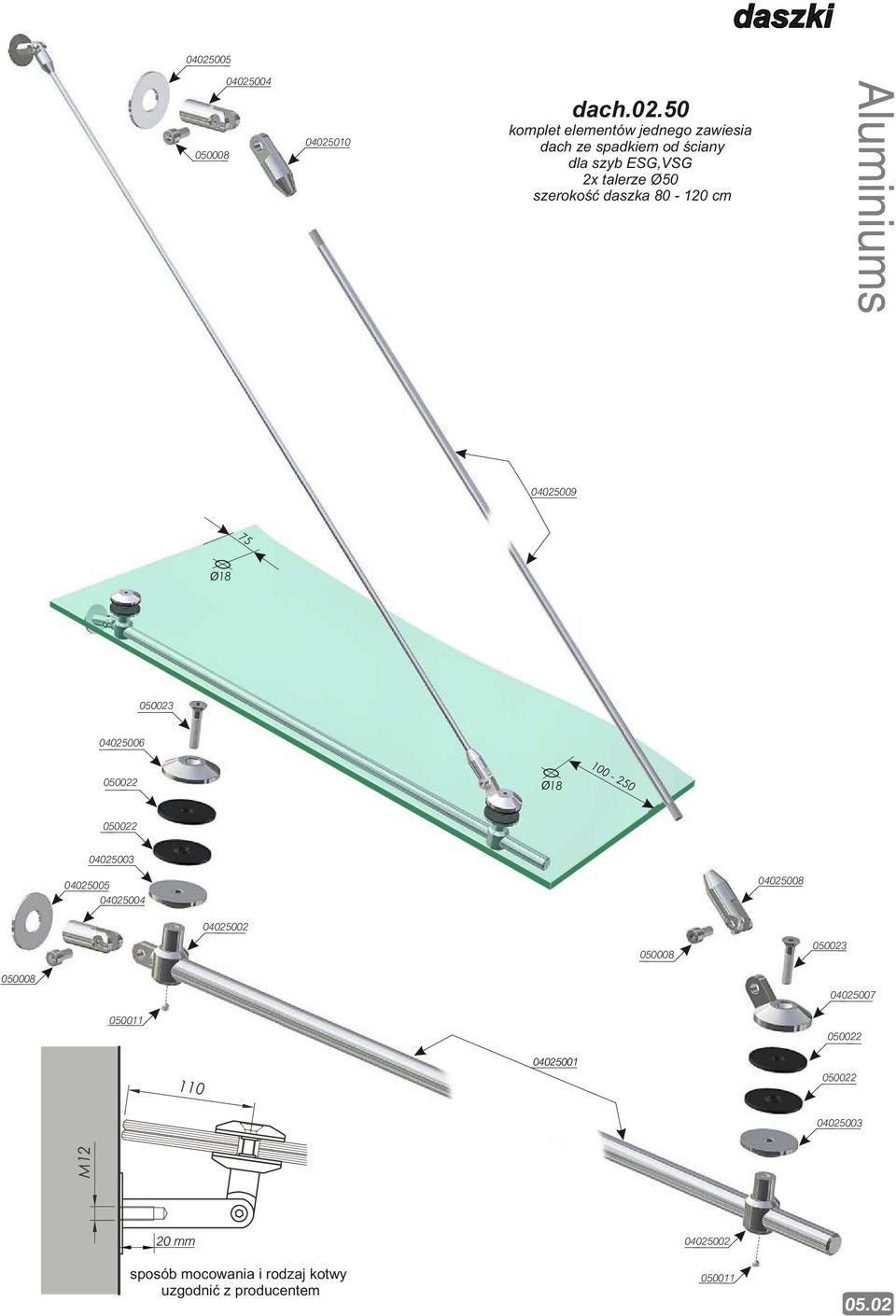

4 daszki dach komplet elementów jednego zawiesia dach ze spadkiem od œciany dla szyb ESG,VSG 2x talerze Ø50 szerokoœæ daszka cm Aluminiums Ø Ø M12 20 mm sposób mocowania i rodzaj kotwy uzgodniæ z producentem

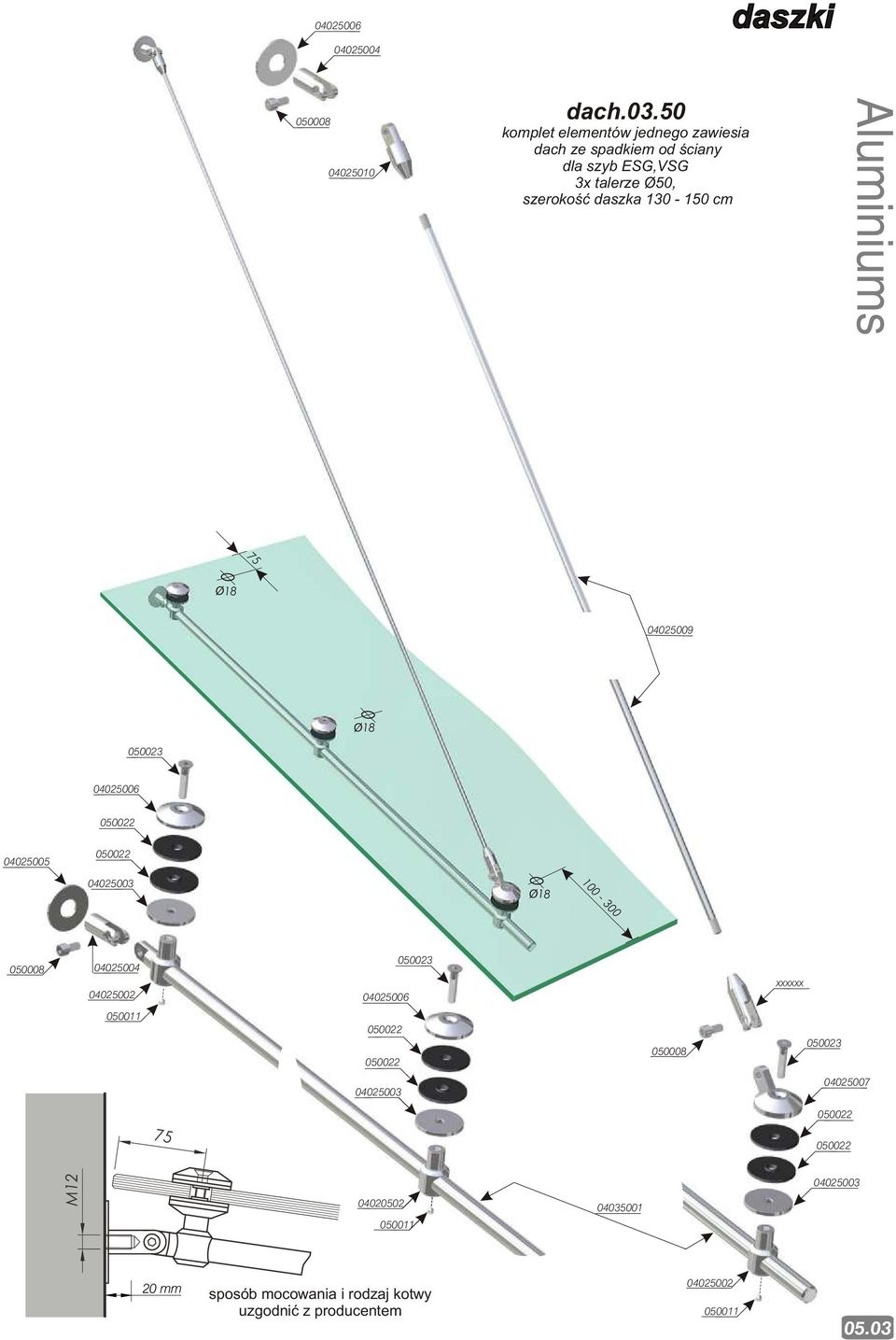

5 daszki dach komplet elementów jednego zawiesia dach ze spadkiem od œciany dla szyb ESG,VSG 3x talerze Ø50, szerokoœæ daszka cm Aluminiums 75 Ø Ø Ø xxxxxx M mm sposób mocowania i rodzaj kotwy uzgodniæ z producentem

6 daszki - przyk³ady Aluminiums 05.04

7 WIDOK Z GÓRY KRAWĘDŹ MURU 10,0 93,3 93,3 93,3 10,0 300,0 20,0 77,5 97,5 WIDOK OD FRONTU 11,5 66,8 30,0 10,0 93,3 93,3 93,3 10,0 ISTNIEJĄCE DRZWI UWAGA: 1. WSZYSTKIE WYMIARY SPRAWDZIĆ NA PLACU BUDOWY branża: ARCHITEKTURA faza: projekt budowlany temat: PROJEKT DOCIEPLENIA ŚCIAN BUDYNKU KLUBU I STOŁÓWKI STUDENCKIEJ "KUBUŚ" lokalizacja inwestor PROJEKT projektował: opracowanie: ul. Chopina 53, Szczecin; nr dz. 18/13 Zachodniopomorski Uniwersytet Technologiczny w Szczecinie: al. Piastów 17, Szczecin dr inż.arch. LESZEK ŚWIĄTEK, upr.proj. nr 49/Sz/94 mgr inż. arch.małgorzata URSZULA JANISZYN sprawdził: mgr inż.arch.romuald SACZEWA upr.proj. nr 264/Sz/94 tytuł rysunku: Daszek nad wejściem do budynku skala: 1:20 data: maj 2010 r. rys. nr. 12/a

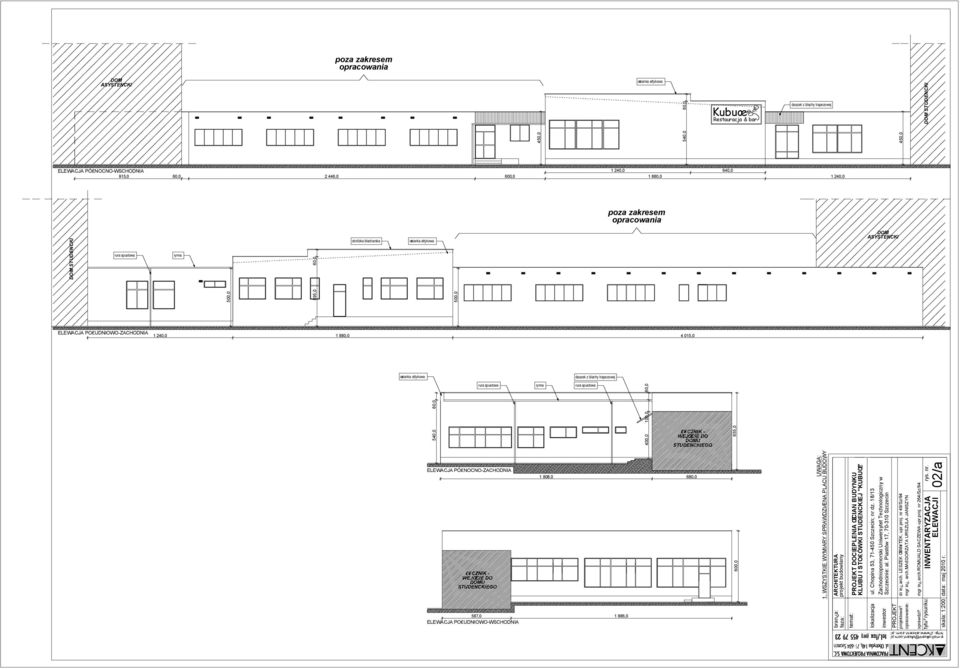

8 poza zakresem opracowania DOM ASYSTENCKI 450,0 œcianka attykowa 540,0 60,0 Kubuœ Restauracja & bar daszek z blachy trapezowej 450,0 DOM STUDENCKI ELEWACJA PÓ NOCNO-WSCHODNIA 1 240,0 640,0 915,0 60, ,0 600, , ,0 poza zakresem opracowania DOM STUDENCKI rura spustowa rynna 500,0 595,0 60,0 obróbka blacharska œcianka attykowa 500,0 DOM ASYSTENCKI ELEWACJA PO UDNIOWO-ZACHODNIA 1 240, , ,0 œcianka attykowa daszek z blachy trapezowej 540,0 60,0 rura spustowa rynna rura spustowa 400,0 100,0 60,0 CZNIK - WEJŒCIE DO DOMU STUDENCKIEGO 655,0 ELEWACJA PÓ NOCNO-ZACHODNIA CZNIK - WEJŒCIE DO DOMU STUDENCKIEGO 1 808,0 680,0 587, ,0 ELEWACJA PO UDNIOWO-WSCHODNIA 600,0 UWAGA: 1. WSZYSTKIE WYMIARY SPRAWDZIÆ NA PLACU BUDOWY bran a: ARCHITEKTURA faza: projekt budowlany PROJEKT DOCIEPLENIA ŒCIAN BUDYNKU KLUBU I STO ÓWKI STUDENCKIEJ "KUBUŒ" temat: ul. Chopina 53, Szczecin; nr dz. 18/13 lokalizacja Zachodniopomorski Uniwersytet Technologiczny w Szczecinie: al. Piastów 17, Szczecin inwestor PROJEKT dr in.arch. LESZEK ŒWI TEK, upr.proj. nr 49/Sz/94 projektowa³: mgr in. arch.ma GORZATA URSZULA JANISZYN opracowanie: mgr in.arch.romuald SACZEWA upr.proj. nr 264/Sz/94 rys. nr. sprawdzi³: tytu³ rysunku: 02/a INWENTARYZACJA ELEWACJI data: maj 2010 r. skala: 1:200

9 poza zakresem opracowania mo liwoœæ zmiany lokalizacji baneru reklamowego w celu zwiêkszenia widocznoœci od strony ulicy Chopina DOM ASYSTENCKI 450,0 540,0 60,0 Kubuœ Restauracja & bar Kubuœ Restauracja & bar 450,0 DOM STUDENCKI ELEWACJA PÓ NOCNO-WSCHODNIA 1 240,0 640,0 915,0 60, ,0 600, , ,0 poza zakresem opracowania DOM STUDENCKI 414,0 179,6 60,0 DOM ASYSTENCKI ELEWACJA PO UDNIOWO-ZACHODNIA 1 240, , ,0 FARBA ZEWNÊTRZNA SILIKONOWA typu ispo EuColor-System 2001: 24/000 FARBA ZEWNÊTRZNA SILIKONOWA typu ispo EuColor-System 2001: 330/32 130,0 180,0 230,0 60,0 ELEWACJA PÓ NOCNO-ZACHODNIA CZNIK - WEJŒCIE DO DOMU STUDENCKIEGO daszek z blachy trapezowej - do usuniêcia, wykonanie nowego daszka 1 808,0 680,0 587, ,0 ELEWACJA PO UDNIOWO-WSCHODNIA 400,0 100,0 60,0 CZNIK - WEJŒCIE DO DOMU STUDENCKIEGO 655,0 600,0 UWAGA: 1. WSZYSTKIE WYMIARY SPRAWDZIÆ NA PLACU BUDOWY UWAGA: Wydruki kolorystyki elewacji przedstawione na rysunkach nie odzwierciedlaj¹ rzeczywistych barw, przedstawiono je w sposób pogl¹dowy. Podstaw¹ do wykonania kolorystyki elewacji obiektu s¹ numery kolorów podane w legendzie pokazanej na rysunkach. bran a: ARCHITEKTURA faza: projekt budowlany FARBA ZEWNÊTRZNA SILIKONOWA typu ispo EuColor-System 2001: 330/00 UWAGA: - Szpalety zewnêtrzne w oknach - w kolorze œciany, w której siê znajduj¹. - Szpalety przy drzwiach wejœciowych - w kolorze œciany, w której siê znajduj¹. - Parapety okienne blacha stalowa powlekana w kolorze szarym. - Rynny i rury spustowe - blacha stalowa ocynkowana PROJEKT DOCIEPLENIA ŒCIAN BUDYNKU KLUBU I STO ÓWKI STUDENCKIEJ "KUBUŒ" temat: ul. Chopina 53, Szczecin; nr dz. 18/13 lokalizacja Zachodniopomorski Uniwersytet Technologiczny w Szczecinie: al. Piastów 17, Szczecin inwestor dr in.arch. LESZEK ŒWI TEK, upr.proj. nr 49/Sz/94 PROJEKT projektowa³: mgr in. arch.ma GORZATA URSZULA JANISZYN opracowanie: mgr in.arch.romuald SACZEWA upr.proj. nr 264/Sz/94 rys. nr. sprawdzi³: tytu³ rysunku: 04/a KOLORYSTYKA ELEWACJI data: maj 2010 r. skala: 1:200

10 KOSZTORYS INWESTORSKI NAZWA INWESTYCJI : Docieplenie ścian zewnętrznych klubu "KUBUŚ" ADRES INWESTYCJI : ul. Chopina 53, Szczecin INWESTOR : Zachodniopomorski Uniwersytet Technologiczny w Szczecinie ADRES INWESTORA : Szczecin al Piastów 17 BRANśA : ogólnobudowlana DATA OPRACOWANIA : czerwiec.2010 Ogółem wartość kosztorysowa robót : zł Słownie: sto trzydzieści cztery tysiące sto pięć i 50/100 zł Klauzula o uzgodnieniu kosztorysu WYKONAWCA : INWESTOR : Data opracowania czerwiec.2010 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

11 kubus elewacja TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt Kp Z RAZEM Kosztorys Słownie: sto trzydzieści cztery tysiące sto pięć i 50/100 zł - 2 -

12 Lp. Podstawa wyceny Opis Jedn. miary Ilość Cena zł Wartość zł (5 x 6) KNR Rozebranie rur spustowych z blachy nie nadającej się m do uŝytku analogia 2 KNR Rozebranie rynien z blachy nie nadającej się do uŝytku m KNR analogia 4 KNR KNR Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów itp. z blachy nie nadającej się do uŝytku Docieplenie ścian z cegły płytami z wełny mineralnej gr 12 cm- przy uŝyciu got. zapraw klejących wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki Docieplenie ścian z betonu płytami z wełny mineralnej gr. 10 cm - przy uŝyciu got. zapraw klejących wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki - cokół m m m KNR Zamocowanie listwy cokołowej m KNR Docieplenie ościeŝy o szer. 25 cm z cegły płytami z wełny m analogia mineralnej gr. 3 cm - przy uŝyciu got. zapraw kleją- cych wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki 8 KNR Ochrona naroŝników wypukłych kątownikiem metalowym m KNR Uszczelnienie styków ościeŝnic ze ścianami m KNR Przygotowanie starego podłoŝa pod docieplenie metodą m lekką-mokrą - oczyszczenie mechaniczne i zmycie 11 KNR Przygotowanie starego podłoŝa pod docieplenie metodą m lekką-mokrą - jednokrotne gruntowanie emulsją 12 ZKNR C-1 Dwukrotne malowanie tynków fakturowych farbą silikonową m NNRNKB 202 (z.vi) Obróbki blacharskie z blachy powlekanej o szer.w m rozwinięciu ponad 25 cm - blacha pokryta plastisolem w kolorze - parapety, obróbki 14 KNR Spadki pod obróbki blacharskie z zaprawy m KNR-W 2-02 Rynny dachowe półokrągłe o śr. 15 cm - z blachy stalowej m ocynkowanej 16 KNR-W 2-02 Rury spustowe okrągłe o śr. 12 cm - z blachy stalowej m ocynkowanej 17 KNR Wykucie z muru kratek wentylacyjnych szt KNR Obsadzenie kratek wentylacyjnych w ścianach szt analogia 19 KNR-W analogia 20 KNNR-W KNNR-W KNNR KNNR KNNR KNNR-W KNNR KNNR-W analogia Obróbki z papy wierzchniego krycia termozgrzewalnej gr 5,2 mm modyfikowanej na włókninie poliestrowej m DemontaŜ reflektorow halogenowych posadowionych na kpl ścianach budynków DemontaŜ wysięgników do reflektorow halogenowych szt Osadzenie w podłoŝu kołków metalowych kotwiących M10 w ścianie szt Konstrukcje wsporcze (wysięgniki) przykręcane do montaŝu szt reflektorow (z demontaŝu) MontaŜ opraw oświetlenia zewnętrznego na wysięgniku szt (z demontaŝu) DemontaŜ opraw oświetleniowych Ŝarowych szt Oprawy oświetleniowe przykręcane (zwykłe) - Ŝarowa (z kpl demontaŝu) Przełozenie i mocowanie istniejących przewodów m Analiza własna PrzedłuŜenie przewodów elektrycznych do lamp szt KNNR-W 9 Wykonanie przełączeń obwodów w puszkach instalacyjnych kpl o przekroju pojedynczych Ŝył do 2,5 mm2 30 KNNR Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia pomiar

13 Lp. Podstawa wyceny Opis Jedn. miary Ilość Cena zł Wartość zł (5 x 6) KNNR Badania i pomiary instalacji skuteczności zerowania szt (pierwszy pomiar) 32 KNNR Badania i pomiary instalacji skuteczności zerowania szt (kaŝdy następny pomiar) 33 KNR Rusztowania ramowe przyścienne RR - 1/30 wysokości m do 10 m 34 Czas pracy rusztowań grupy (poz.:1,2,3,4,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21, 22,23,24,25,26,27,28,29) 35 KNR Transport złomu samochodem skrzyniowym z załadunkiem t i wyładunkiem ręcznym na odległość do 1 km 36 KNR Transport złomu samochodem skrzyniowym - dodatek t za kaŝdy rozpoczęty km ponad 1 km 37 KNR Krotność = 14 Chodniki z płyt betonowych 50x50x7 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową - wykonanie opaski 38 KNR Ręczne usunięcie warstwy ziemi urodzajnej (humusu) o 04 grubości do 15 cm z darnią z przewozem taczkami 39 KNR Ręczne profilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni w gruncie kat. III-IV 02 analogia 40 KNR Wywóz ziemi samochodami skrzyniowymi na odległość 02 do 1 km grunt.kat. III wraz z opłatą za składowanie 41 KNR Wywóz ziemi samochodami skrzyniowymi - za kaŝdy 04 nast. 1 km 42 kalk. własna 43 kalk. własna 44 kalk. własna Krotność = 14 Demontaz i montaŝ po zakończeniu robót jednostki zewnętrznej klimatyzacyjnej Demontaz i montaŝ po zakończeniu robót reklamy od strony ulicy Rozebranie istniejącego daszku nad drzwiami wejściowymi (stalowy kryty blachą) i wykonanie nowego ze szkła m m m m m szt szt szt Ogółem wartość kosztorysowa robót Słownie: sto trzydzieści cztery tysiące sto pięć i 50/100 zł - 4 -

14 kubus elewacja ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM Słownie: trzydzieści pięć tysięcy sześćset dziewięćdziesiąt sześć i 80/100 zł - 5 -

15 kubus elewacja ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena Wartość Grupa jedn. 1. bale iglaste obrzynane gr. 50 mm kl.ii m blacha stalowa ocynkowana płaska 0.50 mm kg blacha stalowa ocynkowana płaska 0.60 mm kg Blacha stalowa powlekana, płaska z folią ochronną m gr. 0,5 mm na obróbki, powłoka poliester 5. cement portlandzki 35 bez dodatków t daszek szklany kpl deski iglaste obrzynane gr. 25 mm kl.ii m deski iglaste obrzynane gr.25 mm kl.iii m drut stalowy okrągły 3 mm kg dyble plastikowe "z grzybkami"' szt emulsja gruntująca kg farba silikonowa dm Gaz propanowo-butanowy płynny kg gwoździe budowlane okrągłe gołe' kg haki do muru kg kątownik aluminiowy ochronny' szt klosze szt kołki kotwiące szt kołki rozporowe z wkrętami szt konstrukcje wsporcze szt kratki wentylacyjne' szt lampa oświetleniowa kompletna kpl listwa cokołowa m Odgałęźnik 4-torowy n/t bryzg. 2,5mm2 szt oprawy Ŝarowe do przykręcania szt papa wierzchniego pokrycia gr.5,2 mm m piasek do zapraw' m Piasek zwykły m Płyta chod.bet.50x50x7cm kl.i,szara szt płyty pomostowe komunikacyjne m płyty pomostowe robocze m płyty z wełny mineralnej twarde "150" gr. 3 cm m płyty z wełny mineralnej twarde "150" gr 12 cm m płyty z wełny mineralnej twarde "150" gr. 10 cm m podkładowa masa tynkarska kg Przewód YDYp-450/750V 3x2,5mm2 m Roztwór asfaltowy do gruntowania kg rury winidurowe m siatka z włókna szklanego' m spoiwo cynowo-ołowiowe LC-60 kg sucha mieszanka tynkarska mineralna kg uchwyty do rur spustowych ocynkowane kpl uchwyty do rur z tworzyw sztucznych szt uchwyty do rynien dachowych ocynkowane kpl Uchwyty izolacyjne UD 22 o średn mm szt wkręty samogwintujące typu SW do blach' szt woda m woda m zaprawa cementowa M 80' m zaprawa klejowa do wełny mineralnej kg Ŝarówki szt materiały pomocnicze zł RAZEM Słownie: pięćdziesiąt cztery tysiące sześćset dziewięćdziesiąt sześć i 63/100 zł - 6 -

16 kubus elewacja ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. podnośnik montaŝowy samochodowy hydrauliczny m-g rusztowania ramowe' m-g rusztowanie m-g samochód skrzyniowy do 5 t' m-g środek transportowy m-g wyciąg m-g śuraw okienny do 0,50t m-c Ŝuraw okienny przenośny 0,15 t' m-g RAZEM Słownie: sześć tysięcy osiemset dziewięćdziesiąt pięć i 35/100 zł - 7 -

17 PRZEDMIAR ROBÓT NAZWA INWESTYCJI : Docieplenie ścian zewnętrznych klubu "KUBUŚ" ADRES INWESTYCJI : ul. Chopina 53, Szczecin INWESTOR : Zachodniopomorski Uniwersytet Technologiczny w Szczecinie ADRES INWESTORA : Szczecin al Piastów 17 BRANśA : ogólnobudowlana DATA OPRACOWANIA : czerwiec.2010 Ogółem wartość kosztorysowa robót : Słownie: zero i 00/100 zł 0.00 zł Klauzula o uzgodnieniu kosztorysu WYKONAWCA : INWESTOR : Data opracowania czerwiec.2010 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

18 kubus elewacja DZIAŁY KOSZTORYSU Lp. Nazwa działu Od Do - 2 -

19 kubus elewacja OBMIAR Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 1 KNR 4-01 Rozebranie rur spustowych z blachy nie nadającej się do uŝytku m analogia 5.4* m RAZEM KNR 4-01 Rozebranie rynien z blachy nie nadającej się do uŝytku m m RAZEM KNR 4-01 Rozebranie obróbek blacharskich murów ogniowych, okapów, kołnierzy, gzymsów m itp. z blachy nie nadającej się do uŝytku analogia 0.4*(18.8* ) m *( ) m *(4* *2+1.9* * * ] m KNR KNR KNR KNR analogia 8 KNR RAZEM Docieplenie ścian z cegły płytami z wełny mineralnej gr 12 cm- przy uŝyciu got. m 2 zapraw klejących wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki ściany 12.4*[ ] m * *6.0 m * *5.8 m * *0.3 m * *1.7 m *2.3 m *2.8 m *2.2 m *1.8*4 m *1.8*2 m *2.7 m *1.8 m *1.8 m *0.8 m *0.4 m *0.4 m *1.8 m *2.4*2 m *0.7 m RAZEM Docieplenie ścian z betonu płytami z wełny mineralnej gr. 10 cm - przy uŝyciu m 2 got. zapraw klejących wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki - cokół cokół [ ]*0.5 m *0.35 m *0.4 m RAZEM Zamocowanie listwy cokołowej m 18.8* *2 m [ *2] m RAZEM Docieplenie ościeŝy o szer. 25 cm z cegły płytami z wełny mineralnej gr. 3 cm m 2 - przy uŝyciu got. zapraw klejących wraz z przyg. podłoŝa i ręczne wyk. wyprawy elew. z got. suchej mieszanki 6.0+2* * * [2.2+2*1.8]* [0.8+2*1.8]* * * * * * * * [5.7+2*2.4]* * A (obliczenia pomocnicze) ======== poz.7a*0.25 m RAZEM Ochrona naroŝników wypukłych kątownikiem metalowym m - 3 -

20 kubus elewacja OBMIAR Lp. Podst Opis i wyliczenia j.m. Poszcz Razem poz.7a m *4+0.6*2 m RAZEM KNR 4-01 Uszczelnienie styków ościeŝnic ze ścianami m poz.7a m KNR KNR ZKNR C NNRNKB KNR KNR-W KNR-W KNR KNR analogia 19 KNR-W analogia 20 KNNR-W KNNR-W KNNR KNNR KNNR KNNR-W RAZEM Przygotowanie starego podłoŝa pod docieplenie metodą lekką-mokrą - oczyszczenie m 2 mechaniczne i zmycie poz.4+poz.7+poz.5 m RAZEM Przygotowanie starego podłoŝa pod docieplenie metodą lekką-mokrą - jednokrotne m 2 gruntowanie emulsją poz.10 m RAZEM Dwukrotne malowanie tynków fakturowych farbą silikonową m 2 poz.4+poz.7+poz.5 m RAZEM (z.vi) Obróbki blacharskie z blachy powlekanej o szer.w rozwinięciu ponad 25 m 2 cm - blacha pokryta plastisolem w kolorze - parapety, obróbki 0.55*(18.8* ) m *( ) m *(4* *2+1.9* * * ] m Spadki pod obróbki blacharskie z zaprawy m 2 RAZEM *(18.8* ) m *( ) m *(4* *2+1.9* * * ] m RAZEM Rynny dachowe półokrągłe o śr. 15 cm - z blachy stalowej ocynkowanej m poz.2 m RAZEM Rury spustowe okrągłe o śr. 12 cm - z blachy stalowej ocynkowanej m poz.1 m RAZEM Wykucie z muru kratek wentylacyjnych szt. 1 szt RAZEM Obsadzenie kratek wentylacyjnych w ścianach szt. 1 szt RAZEM Obróbki z papy wierzchniego krycia termozgrzewalnej gr 5,2 mm modyfikowanej na włókninie m 2 poliestrowej 0.5*(12.4* ) m RAZEM DemontaŜ reflektorow halogenowych posadowionych na ścianach budynków kpl. 2 kpl RAZEM DemontaŜ wysięgników do reflektorow halogenowych szt 2 szt RAZEM Osadzenie w podłoŝu kołków metalowych kotwiących M10 w ścianie szt. 2 szt RAZEM Konstrukcje wsporcze (wysięgniki) przykręcane do montaŝu reflektorow (z demontaŝu) szt. 2 szt RAZEM MontaŜ opraw oświetlenia zewnętrznego na wysięgniku (z demontaŝu) szt. 2 szt RAZEM DemontaŜ opraw oświetleniowych Ŝarowych szt

21 kubus elewacja OBMIAR Lp. Podst Opis i wyliczenia j.m. Poszcz Razem 3 szt RAZEM KNNR 5 Oprawy oświetleniowe przykręcane (zwykłe) - Ŝarowa (z demontaŝu) kpl kpl KNNR-W 9 Przełozenie i mocowanie istniejących przewodów m analogia 50 m Analiza własna 29 KNNR-W KNNR KNNR KNNR KNR PrzedłuŜenie przewodów elektrycznych do lamp szt. RAZEM RAZEM szt RAZEM Wykonanie przełączeń obwodów w puszkach instalacyjnych o przekroju pojedynczych kpl. Ŝył do 2,5 mm2 2 kpl RAZEM Sprawdzenie i pomiar 1-fazowego obwodu elektrycznego niskiego napięcia pomiar 5 pomiar RAZEM Badania i pomiary instalacji skuteczności zerowania (pierwszy pomiar) szt. 1 szt RAZEM Badania i pomiary instalacji skuteczności zerowania (kaŝdy następny pomiar) szt. 4 szt RAZEM Rusztowania ramowe przyścienne RR - 1/30 wysokości do 10 m m * * *4.5*2+6.4* * * *6.0 m RAZEM Czas pracy rusztowań grupy 1 (poz.:1,2,3,4,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28, 29) 35 KNR KNR KNR KNR KNR analogia 40 KNR KNR kalk. własna 43 kalk. własna Transport złomu samochodem skrzyniowym z załadunkiem i wyładunkiem t ręcznym na odległość do 1 km (poz.1*0.25+poz.2*0.32+poz.3)*0.005 t RAZEM Transport złomu samochodem skrzyniowym - dodatek za kaŝdy rozpoczęty km t ponad 1 km Krotność = 14 poz.35 t RAZEM Chodniki z płyt betonowych 50x50x7 cm na podsypce cementowo-piaskowej z m 2 wypełnieniem spoin zaprawą cementową - wykonanie opaski ( )*0.5 m RAZEM Ręczne usunięcie warstwy ziemi urodzajnej (humusu) o grubości do 15 cm z m 2 darnią z przewozem taczkami poz.37 m RAZEM Ręczne profilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni m 2 w gruncie kat. III-IV poz.37 m RAZEM Wywóz ziemi samochodami skrzyniowymi na odległość do 1 km grunt.kat. III m 3 wraz z opłatą za składowanie poz.38*0.1 m RAZEM Wywóz ziemi samochodami skrzyniowymi - za kaŝdy nast. 1 km m 3 Krotność = 14 poz.40 m RAZEM Demontaz i montaŝ po zakończeniu robót jednostki zewnętrznej klimatyzacyjnej szt 1 szt RAZEM Demontaz i montaŝ po zakończeniu robót reklamy od strony ulicy szt 1 szt

22 kubus elewacja OBMIAR Lp. Podst Opis i wyliczenia j.m. Poszcz Razem RAZEM Rozebranie istniejącego daszku nad drzwiami wejściowymi (stalowy kryty blachą) szt kalk. własna i wykonanie nowego ze szkła 1 szt RAZEM

23 kubus elewacja ZESTAWIENIE ROBOCIZNY Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM Słownie: zero i 00/100 zł - 7 -

24 kubus elewacja ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Il inw. Il wyk. Cena Wartość Grupa jedn. 1. bale iglaste obrzynane gr. 50 mm kl.ii m blacha stalowa ocynkowana płaska 0.50 mm kg blacha stalowa ocynkowana płaska 0.60 mm kg Blacha stalowa powlekana, płaska z folią ochronną m gr. 0,5 mm na obróbki, powłoka poliester 5. cement portlandzki 35 bez dodatków t daszek szklany kpl deski iglaste obrzynane gr. 25 mm kl.ii m deski iglaste obrzynane gr.25 mm kl.iii m drut stalowy okrągły 3 mm kg dyble plastikowe "z grzybkami"' szt emulsja gruntująca kg farba silikonowa dm Gaz propanowo-butanowy płynny kg gwoździe budowlane okrągłe gołe' kg haki do muru kg kątownik aluminiowy ochronny' szt klosze szt kołki kotwiące szt kołki rozporowe z wkrętami szt konstrukcje wsporcze szt kratki wentylacyjne' szt lampa oświetleniowa kompletna kpl listwa cokołowa m Odgałęźnik 4-torowy n/t bryzg. 2,5mm2 szt oprawy Ŝarowe do przykręcania szt papa wierzchniego pokrycia gr.5,2 mm m piasek do zapraw' m Piasek zwykły m Płyta chod.bet.50x50x7cm kl.i,szara szt płyty pomostowe komunikacyjne m płyty pomostowe robocze m płyty z wełny mineralnej twarde "150" gr. 3 cm m płyty z wełny mineralnej twarde "150" gr 12 cm m płyty z wełny mineralnej twarde "150" gr. 10 cm m podkładowa masa tynkarska kg Przewód YDYp-450/750V 3x2,5mm2 m Roztwór asfaltowy do gruntowania kg rury winidurowe m siatka z włókna szklanego' m spoiwo cynowo-ołowiowe LC-60 kg sucha mieszanka tynkarska mineralna kg uchwyty do rur spustowych ocynkowane kpl uchwyty do rur z tworzyw sztucznych szt uchwyty do rynien dachowych ocynkowane kpl Uchwyty izolacyjne UD 22 o średn mm szt wkręty samogwintujące typu SW do blach' szt woda m woda m zaprawa cementowa M 80' m zaprawa klejowa do wełny mineralnej kg Ŝarówki szt materiały pomocnicze zł 0.00 RAZEM Słownie: zero i 00/100 zł - 8 -

25 kubus elewacja ZESTAWIENIE SPRZĘTU Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. podnośnik montaŝowy samochodowy hydrauliczny m-g rusztowania ramowe' m-g rusztowanie m-g samochód skrzyniowy do 5 t' m-g środek transportowy m-g wyciąg m-g śuraw okienny do 0,50t m-c Ŝuraw okienny przenośny 0,15 t' m-g RAZEM Słownie: zero i 00/100 zł - 9 -

26 +5,57 2x papa termozgrzewalna we³na mineralna 15cm blacha fa³dowa ocynkowana 180/55mm stalowa kratownica przestrzenna sufit podwieszany +4,67-0,50 607,0 50,0 80,0 250,0 227,0 80,0 250,0 70,0 400,0 0,00 +4,55 +4,00 400,0 90,0 180,0 130,0 50,0 90,0 180,0 197,0 517,0-0,50 40, ,0 600,0 40, ,0 UWAGA: 1. WSZYSTKIE WYMIARY SPRAWDZIÆ NA PLACU BUDOWY bran a: faza: temat: lokalizacja inwestor PROJEKT projektowa³: opracowanie: ARCHITEKTURA projekt budowlany PROJEKT DOCIEPLENIA ŒCIAN BUDYNKU KLUBU I STO ÓWKI STUDENCKIEJ "KUBUŒ" ul. Chopina 53, Szczecin; nr dz. 18/13 Zachodniopomorski Uniwersytet Technologiczny w Szczecinie: al. Piastów 17, Szczecin dr in.arch. LESZEK ŒWI TEK, upr.proj. nr 49/Sz/94 mgr in. arch.ma GORZATA URSZULA JANISZYN sprawdzi³: mgr in.arch.romuald SACZEWA upr.proj. nr 264/Sz/94 tytu³ rysunku: rys. nr. skala: 1:100 data: maj 2010 r. PRZEKRÓJ A-A 03/a
