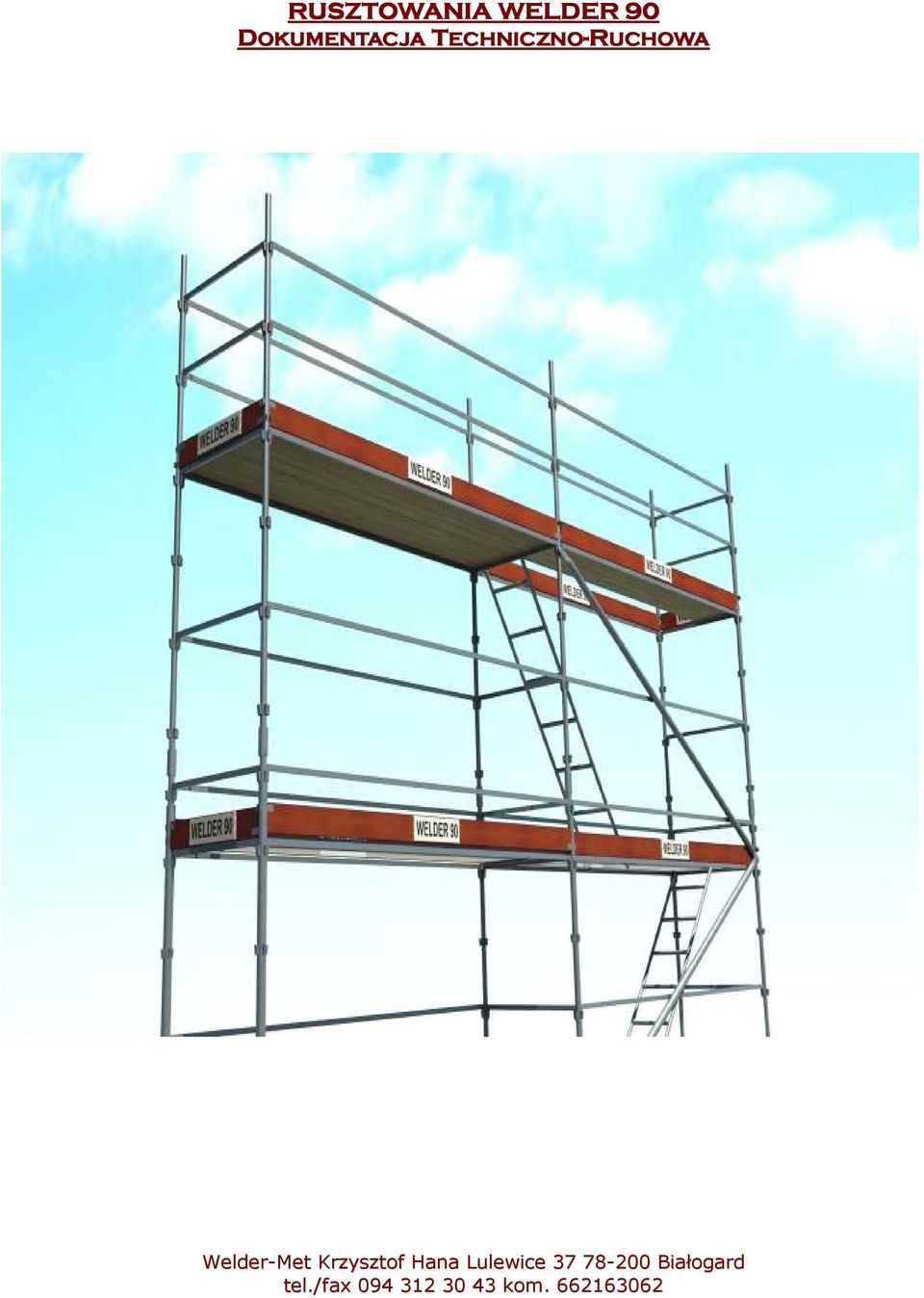

RUSZTOWANIA WELDER 90 DOKUMENTACJA TECHNICZNO. Welder-Met Krzysztof Hana Lulewice Białogard tel./fax kom.

Transkrypt

1

2 Spis treści Rozdział 1 WIADOMOŚCI OGÓL E 1.1 Wstęp 1.2 Ogólna charakterystyka 1.3 Ogólne informacje dotyczące stosowania rusztowania Welder Obciążenia użytkowe rusztowania Dopuszczalna wysokość rusztowania Parcie wiatru Praca na rusztowaniu Instalacja dźwigarów Linie energetyczne Przewody elektryczne Rozdział 2 ELEME TY RUSZTOWA IA 2.1 Wykaz elementów podstawowych 2.2 Wykaz elementów dodatkowych i uzupelniających Rozdział 3 I STRUKCJA MO TAŻU I DEMO TAŻU 3.1 Zasady ogólne Przygotowanie do montażu Ocena wizualna elementów rusztowania Podłoże do posadowienia rusztowania 3.2 Montaż elementów podstawowych Montaż pierwszego poziomu Montaż kolejnych poziomów Piony komunikacyjne Poziomy z podestami Kotwienie rusztowania Stężanie pionowe rusztowania Stężanie poziome pola rusztowania 3.3 Montaż elementów dodatkowych i ochronnych Wysięgniki transportowe Urządzenia piorunochronne Daszki ochronne Tablice ostrzegawcze Ogrodzenie Światło ostrzegawcze Odboje

3 3.4 Demontaż, transport i przechowywanie Demontaż Zasady transportu Przechowywanie Rozdział IV EKSPLOATACJA RUSZTOWA IA 4.1 Główne zasady eksploatacji 4.2 Przeglądy rusztowania w czasie eksploatacji Przeglądy codzienne Przeglądy dekadowe Przeglądy doraźne 4.3 Obciążenia eksploatacyjne Obciążenia materiałami Obciążenia maszynami Obciążenia ludźmi Rozdział V Schemat budowy rusztowania Rozdział VI Protokół odbioru technicznego rusztowania

4 ROZDZIAŁ 1: WIADOMOŚCI OGÓL E 1.1 Wstęp. Przed przystąpieniem do prac montażowych należy zapoznać się z niniejszą Dokumentacją Techniczno-Ruchową (zwaną w dalszej części DTR), która informuje o sposobie montażu-demontażu-eksploatacji-konserwacji, a także o warunkach bezpieczeństwa pracy na rusztowaniu. 1.2 Ogólna charakterystyka. Rusztowanie WELDER 0 jest rusztowaniem stojakowym przyściennym, którego podporami są pojedynczy słupy zwane stojakami, a stateczność jest zapewniona przez zakotwienie go do obiektu budowlanego. Montaż stojaków z lężniami następuje poprzez połączenie wpust-klin. Rusztowanie WELDER 0 dzięki zastosowaniu w pełni powtarzalnego systemu mogą być ustawiane według indywidualnych potrzeb, a także rozbudowywane o kolejne elementy. 1.3 Ogólne informacje dotyczące stosowania rusztowania Welder 0 Użytkowanie rusztowania poza wymienionymi niżej zakresami stosowania wymaga zrobienia projektu konstrukcyjno-technicznego i dodatkowych obliczen statycznych Obciążenia użytkowe rusztowania Rusztowanie Welder 0 przy szerokości 0,0m posiada dopuszczalne obciążenie robocze 3 kn/m2. Pomosty robocze zbudowane z podestów stalowych i aluminiowych posiadają nośność 3 kn/m2, a pomosty robocze zbudowane z podestów drewnianych 2kN/m Dopuszczalna wysokość rusztowania Bez dodatkowych obliczeń statycznych 24m Parcie wiatru Eksploatacja rusztowania jest możliwa tylko w I strefie obciążeń wiatrem wg normy PN-77/B W inny przypadku potrzebny jest dodatkowy projekt i obliczenia Praca na rusztowaniu Jest dozwolona tylko na jednym poziomie w danym pionie rusztowania Instalacja dźwigarów Na rusztowaniu Welder 0 mogą być stosowane urządzenia wciągające o udźwigu do 150kg Linie energetyczne Linie energetyczne przebiegające w pobliżu montowanego rusztowania powinny być wyłączone spod napięcia na Cały okres prac montażowych jeżeli istnieje ryzyko zetknięcia się stalowego elementu rusztowania z przewodem. Minimalna odległość od najdalej wysuniętego końca przenoszonych elementów rusztowania w czasie montażu i Demontażu musi wynosić; 2,0m - dla linii niskiego napięcia 5,om - dla linii wysokiego napięcia do 15kV 1o,om - dla linii wysokiego napięcia do 30 kv 15,0m - dla linii wysokiego napięcia powyżej 30kV

5 1.3.7 Przewody elektryczne Przewody elektryczne pod napięciem znajdujące się na rusztowaniu lub w jego pobliżu powinny być izolowane zgodnie z normą PN-E-05100: Wykaz norm i przepisów dotyczących rusztowań. Produkcja montaż i demontaż rusztowania musi być wykonany zgodnie z przepisami i zasadami zawartymi w: * Niniejszej dokumentacji techniczno-ruchowej. * Normie: PN-M , listopad 16 Rusztowania stojące metalowe robocze. Określenie, podział i główne parametry. * Normie: PN-M , listopad 16 Rusztowania stojące metalowe robocze. Rusztowania stojakowe z rur * Normie: PN-EN , grudzień 2007 Tymczasowe konstrukcje na placu budowy. Rusztowania. Warunki wykonania i ogólne zasady projektowania. * Normie: PN-EN-74, 2002 Złącza, trzpienie centrujące i stopy stosowane w rusztowaniach roboczych i nośnych wykonywanych z rur stalowych. Wymagania i procedury badań. * Normie: PN-EN-3, 2003 Rury stalowe do budowy rusztowań - Warunki techniczne dostawy. * Rozporządzeniu Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych z dnia 6 luty 2003r. DZ.U.Nr 47/03, poz * Rozporządzeniu Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów BHP z dnia 28 sierpień 2003r. DZ.U.Nr 16/03 poz ROZDZIAŁ 2: ELEME TY RUSZTOWA IA 2.1 Wykaz elementów podstawowych Nr katalogowy Rysunek Opis Wymiary w mm W0-001-PW Stojak początkowy 0,3m 340mm 3.6kg W0-002-PW Stojak główny 2m 2000mm 10,5kg W0-003-PW Stojak końcowy 1m 1000mm 5,3kg W0-004-PW Lężnia czołowa 2,5m 2500mm,5kg W0-005-PW Lężnia boczna 0.0m 00mm 3,7kg Waga

6 W0-006-PW Podest drewniany 0,5x1,0m 1050mmx40mm Zależy od wilgotności W0-008-PW Drabina stalowa 2150mm 6,5kg W0-001-KK Podstawa regulowana 400mm 3.0kg W0-00-PW Łącznik kotwiący 1200mm 5,0kg W0-002-KK Złącze krzyżowe kg W0-010-PW Stężenie pionowe pola na półzłączach 3200mm,5kg W0-010-PW Stężenie poziome na złączach 2700mm 8,4kg W0-011-PW Krawężnik boczny 0,m 880mm Zależy od wilgotności W0-012-PW Krawężnik czolowy 2,5m 2455mm Zależy od wilgotności 2.2 Wykaz elementów dodatkowych i uzupełniających. W0-013-PW Podest aluminiowy w ramie stalowej 2500x450mm W0-014-PW Podest aluminiowy komunikacyjny w ramie stalowej 2500x450mm W0-015-PW Poręcz czołowa podwójna 2500mm 12,5kg W0-016-PW Poręcz boczna podwójna 00mm 5.8kg W0-017-PW Daszek ochronny W0-003-KK Stopa regulowana obrotowa 500mm 6,0kg

7 W0-004-KK Złącze obrotowe kg W0-005-KK W0-006-KK W0-007-KK Śruba kowiąca z uchem 12x120mm 12x160mm 12x200mm 0,1kg 0,22kg 0,28kg W0-018-PW Wysięgnik transportowy W0-008-KK Klucz do rusztowań Rozdział III I STRUKCJA MOTAŻU I DEMO TAŻU RUSZTOWA IA Zasady ogólne montażu i demontażu Przygotowanie do montażu: Montaż rusztowania musi być wykonywany przez minimum dwie osoby, które są uprawnione do tego typu zadań. Do poprawnego ustawienia rusztowania należy przy montażu posługiwać się poziomnicą i młotkiem 0,5kg. Zabroniony jest montaż i demontaż rusztowania: * o zmroku, jeżeli nie zapewniono oświetlenia dającego dobrą widoczność, * podczas intensywnych opadów deszczu i śniegu, gołoledzi i gęstej mgły * w czasie burzy i wiatru, którego siła przekracza 10m/s Ocena wizualna: Przed przystąpieniem do montażu rusztowania należy ocenić wizualnie stan wszystkich elementów rusztowania. Nie dopuszcza się do eksploatacji: * elementów z widocznymi oznakami korozji w miejscach połączeń (spawów) * stojaków na których widać wygięcie rury lub deformacje przekroju. * podestów z uszkodzonym poszyciem (widoczne rozwarstwienia, pęknięcia, spęcznienia) a także z uszkodzonymi zaczepami. * podstaw śrubowych z wygiętym trzpieniem lub wygiętym gwintem. Wszystkie uszkodzone elementy należy naprawić lub wymienić na wolne od wad, przy czym zabrania się naprawiania wszystkich elementów nośnych Podłoże. Rusztowanie musi zostać posadowione na podłożu, które ma wystarczającą zdolność przenoszenia obciążeń. Nośność podłoży gruntowych nie może być mniejsza niż 10MPa a ustalić ją należy wg PN-B-03020:181 lub w inny sposób uzasadniony technicznie. Jeżeli nośność podłoża jest niewystarczająca należy posadowić rusztowanie na podkladach. Podkłady należy układać prostopadle do ściany budowli w sposób zapewniający docisk do podłoża całą dolną płaszczyzną podkładu, przy czym czoło podkładu powinno być odsunięte 5cm od cokołu budowli.

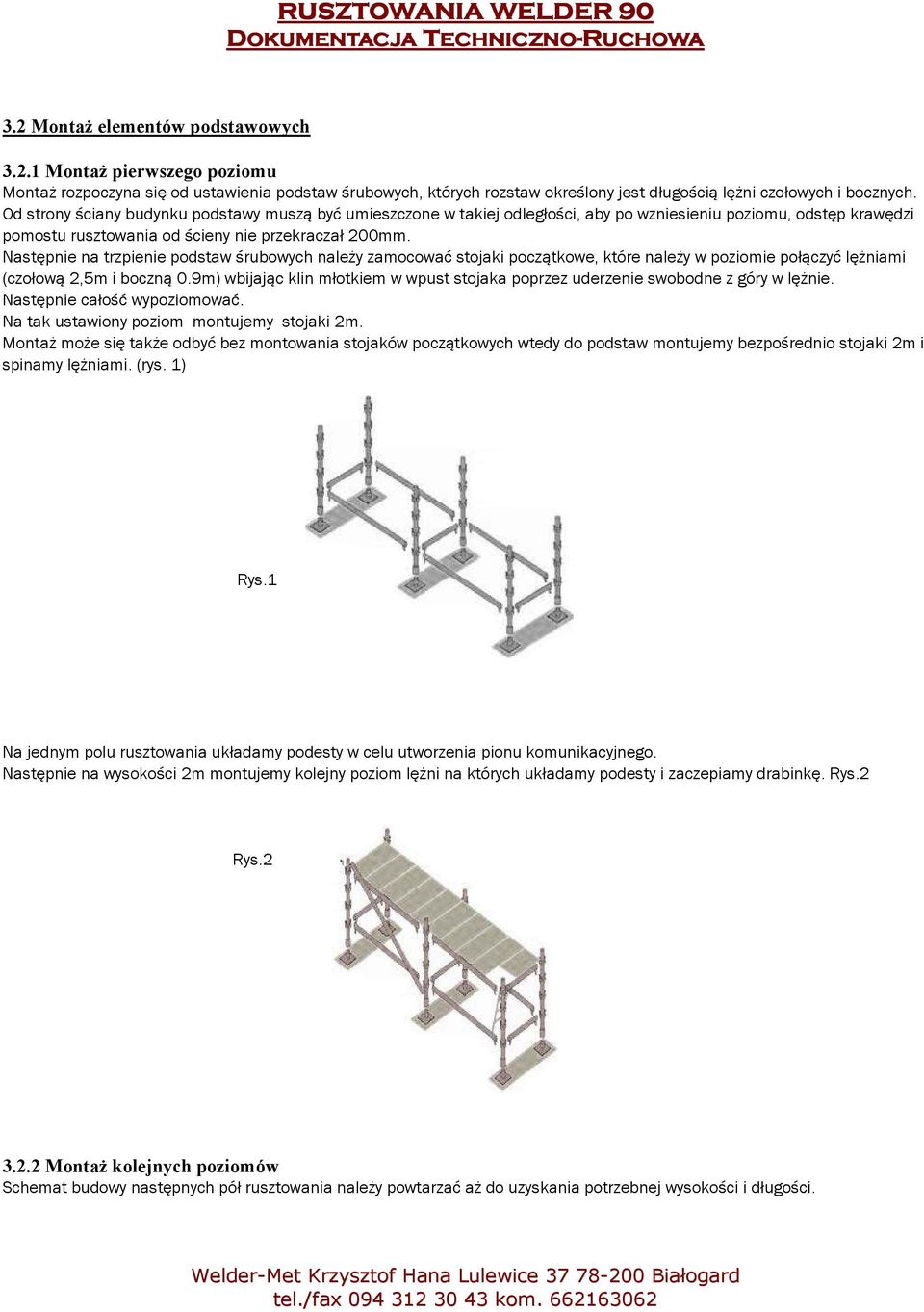

8 3.2 Montaż elementów podstawowych Montaż pierwszego poziomu Montaż rozpoczyna się od ustawienia podstaw śrubowych, których rozstaw określony jest długością lężni czołowych i bocznych. Od strony ściany budynku podstawy muszą być umieszczone w takiej odległości, aby po wzniesieniu poziomu, odstęp krawędzi pomostu rusztowania od ścieny nie przekraczał 200mm. Następnie na trzpienie podstaw śrubowych należy zamocować stojaki początkowe, które należy w poziomie połączyć lężniami (czołową 2,5m i boczną 0.m) wbijając klin młotkiem w wpust stojaka poprzez uderzenie swobodne z góry w lężnie. Następnie całość wypoziomować. Na tak ustawiony poziom montujemy stojaki 2m. Montaż może się także odbyć bez montowania stojaków początkowych wtedy do podstaw montujemy bezpośrednio stojaki 2m i spinamy lężniami. (rys. 1) Rys.1 Na jednym polu rusztowania układamy podesty w celu utworzenia pionu komunikacyjnego. Następnie na wysokości 2m montujemy kolejny poziom lężni na których układamy podesty i zaczepiamy drabinkę. Rys.2 Rys Montaż kolejnych poziomów Schemat budowy następnych pół rusztowania należy powtarzać aż do uzyskania potrzebnej wysokości i długości.

9 3.2.3 Piony komunikacyjne Piony komunikacyjne należy wykonywać jednocześnie ze wznoszeniem konstrukcji rusztowania. Odległość pomiędzy sąsiednimi pionami komunikacyjnymi nie może przekraczać 40m a odległość najbardziej oddalonego stanowiska pracy od środka pionu komunikacyjnego 20m. Każdy pion komunikacyjny musi być wyposażony w podesty robocze porecze ochronne i drabinki Poziomy z pomostami Poziomy pomostów układa się z podestów, które należy układać na lężniach w każdym polu rusztowania (w taki sposób aby szczeliny pomiędzy nimi nie przekraczały 15mm) ponieważ spełniają one rolę stężeń poziomych. W przypadku nie stosowania podestów należy pole dodatkowo stężać stężeniem poziomym. Pomosty robocze na których mogą przebywać ludzie muszą być dodatkowo zabezpieczone dwoma poziomami poręczy montowanych po zewnętrznej stronie rusztowania (wys.1.0m a także zabezpieczone krawężnikami. Pod każdym poziomem pomostów roboczych na niższyj kondygnacji musi być umieszczony poziom z podestów zabezpieczających, które także muszą być wyposażone w poręcze i krawężniki. Jako poręcz wykorzystuje się lężnie czołowe i boczne mocowane do wpustów w stojakach Kotwienie rusztowania Rusztowania muszą być zakotwione do ściany budynku w sposób zapewniający stateczność i sztywność konstrukcji, za pomocą łączników kotwiący, złączy krzyżowych i śrub kotwiących z uchem. Kotwienie powinno być umieszczane symetrycznie począwszy od drugiego poziomu rusztowania, odległość między kotwieniem w poziomie nie powinno przekraczać 4-5m, a w pionie 4-6m, tak aby na każde 16-30m2 rusztowania zastosowane było 1 zakotwienie. Przykładowy rozkład zakotwień przy rusztowaniu 100m2 UWAGA: Kotwienie należy wykonywać na bieżąca wraz ze wznoszeniem rusztowania.

10 Przykładowe rozmieszczenie kotwień na siatce rusztowania 100m Stężanie pionowe rusztowania Zewnętrzne stojaki rusztowania należy stężać na całej wysokości za pomocą stężeń pionowych mocowanych za pomocą półzłaczy do poprzecznicach zamocowanych do stojaków. Stężenia pionowe powinny być rozmieszczone symetrycznie, przy czym liczba stężeń nie może być mniejsza niż 2 na każdej kondygnacji rusztowania. Odległość między stężonymi polami nie może przekroczyć 10m Przykładowe rozmieszczenie stężeń pionowych na siatce rusztowania 100m Stężenia poziome pola rusztowania Na każdym polu rusztowania gdzie nie są zastosowane podesty należy zamocować stężenie poziome które montuje się za pomocą złączy. 3.3 Montaż elementów dodatkowych i ochronnych Wysięgniki transportowe Wysięgniki transportowe można montować na rusztowaniu tylko do ładunków o masie nie większej niż 150kg. Montuje się je za pomocą złączy. Stanowisko wciągarki lub człowieka ciągnącego linę przewieszoną przez zblocze powinno znajdować się minimum 4m od pionowej osi zblocza.

11 3.3.2 Urządzenia piorunochronne Konstrukcje rusztowań powinny być zgodnie z przepisami wyposażone w urządzenia piorunochronne. Jednak w przypadku gdy rusztowanie jest ustawione przy ścianie budynku który posiada instalację piorunochronną wykonanie takiego urządzenia nie jest konieczne pod warunkiem połączenia rusztowania ze zwodem pionowy urządzenia piorunochronnego budynku Daszki ochronne Rusztowanie usytuowane bezpośrednio przy drogach, chodnikach, ulicach itp. Powinny mieć zamontowane daszki ochronne. Odległość daszka od podłoża nie może być mniejsza niż 2,4m Tablice ostrzegawcze Miejsca na których są prowadzone prace przy montażu i demontażu rusztowań, należy oznaczyć przez umieszczenie na widocznych miejscach tablic ostrzegawczych najwyżej 2,5m od podłoża. Napisy powinny być widoczne z odległości co najmniej 10m Ogrodzenie Teren na którym wykonywany jest montaż lub demontaż należ odgrodzić na wysokość 1,5m, a odległość od skraju rusztowania musi wynosić 1/10 wysokości z jakiej mogą spaść przedmioty lub materiału jednak nie może być ona mniejsza niż 6m Światło ostrzegawcze Gdy rusztowanie zagradza przejazd (oczywiście za zgodą odpowiednich władz) należy umieścić barierę i czerwoną tarczę z napisem ostrzegawczym o braku przejazdu a w nocy zainstalować czerwone światło Odboje Stojaki usytuowane przy bramach, prześwitach i przejazdach powinny być zabezpieczone odbojami nie związanymi z konstrukcją. 3.4 Demontaż, transport i przechowywanie Demontaż rusztowania Demontaż rusztowania może nastąpić po zakończeniu wykonywanych na nim robót i usunięciu z pomostów roboczych wszystkich narzędzi i materiałów. Dopuszcza się częściowy demontaż w miarę postępu prac poczynając od najwyższego poziomu. ZABRONIONE JEST ZRZUCANIE Z WYSOKOŚCI ELEMENTÓW RUSZTOWANIA Po zakończeniu demontażu każdy element rusztowania powinien być oczyszczony. Wszystko należy przejrzeć i posegregować na elementy nadające się do dalszego użytku, wymagające naprawy lub wymiany Zasady transportu rusztowania Elementy do transportu powinny być unieruchomione i zabezpieczone przed uszkodzeniem. Pomosty, podkłady, krawężniki, drabinki powinny być ułożone luzem według rodzaju. Małe elementy tj. podstawy, złącza powinny być pakowane w skrzynie lub pojemniki wyposażone w uchwyty do przenoszenia. Każdy rodzaj elementu powinien być pakowany do osobnego pojemnika, a jego waga nie może być większa niż 50kg Przechowywanie Elementy rusztowania powinny być przechowywane w pomieszczeniach zapewniających ochronę przed opadami atmosferycznymi i stykaniem się z ziemią.

12 ROZDZIAŁ IV EKSPLOATACJA RUSZTOWA IA 4.1 Główne zasady eksploatacji: Przed rozpoczęciem prac na rusztowaniu musi one przejść badanie zmontowanej konstrukcji, które przeprowadza się wg procedury opisanej w normie PN-M :listopad 16 pkt.7.3 Z przeprowadzonych badań (odbioru rusztowania ) należy sporządzić protokół odbioru. Na rusztowaniu w widocznym miejscu należy umieścić tablicę z informacją o dopuszczalnych obciążeniach pomostów roboczych. Przy eksploatacji rusztowania zimą w czasie opadów śniegu przed przystąpieniem do pracy należy usunąć śnieg z rusztowania. 4.2 Przeglądy rusztowania w czasie eksploatacji Przeglądy codzienne Powinny one być dokonywane każdego dnia pracy na rusztowaniu przez osoby, które je użytkują. W czasie tego przeglądu należy sprawdzać czy: * nie doszło do uszkodzeń lub odkształceń elementów rusztowania * rusztowanie jest prawidłowa zakotwione * pomosty robocze nie uległy silnemu zabrudzeniu zagrażającemu bezpiecznej pracy * nie zaszły inne czynniki mające znaczący wpływ na bezpieczeństwo pracy na rusztowaniu Przeglądy dekadowe Powinny być wykonywa co 10 dni i powinien je wykonywać kierowni budowy lub osoba przez niego uprawniona. Do jego obowiązku należy sprawdzenie całej konstrukcji rusztowania czy nie zaszły w niej zmiany, które mogą spowodować katastrofę budowlaną lub jakieś inne zagrożenie stwarzające niebezpieczeństwo przy eksploatacji rusztowania. Wyniki przeglądu powinny być wpisane do dziennika budowy Przeglądy doraźne Powinny być wykonywane po każdej burzy i wietrze powyżej 6 w skali Beauforta, po każdej przerwie w użytkowaniu rusztowania trwającej dłużej niż 2 tygodnie, a także może on być zarządzony przez organ nadzoru budowlanego. Przeglądu tego dokonuje komisja w skład, której powinie wchodzić majster, brygadzista, kierownik budowy a także inspektor nadzoru budowlanego. 4.3 Obciążenia eksploatacyjne Obciążenia materiałami Materiały potrzebne do wykonywania robót nie mogą być gromadzone na pomoście roboczym w ilości przekraczającej dopuszczalne obciążenie pomostu roboczego i powinny być rozłożone równomiernie na całej powierzchni pomostu.

13 4.3.2 Obciążenie maszynami Pomosty robocze nie mogą być obciążane maszynami i urządzeniami wywołującymi drgania jeżeli nie przewidziano amortyzatorów tłumiących je. Węże do tłoczenia zaprawy należy powieszać do konstrukcji rusztowania w sposób przegubowy Obciążenia ludźmi Praca na rusztowaniu dopuszczalna jest tylko na jednym poziomie w danym pionie rusztowania. Pomosty robocze rusztowania nie powinny być obciążone ludźmi powyżej dopuszczalnego limitu. Za masę jednego pracownica pracującego na rusztowaniu przyjmuje się 80kg. ROZDZIAŁ V SCHEMAT RUSZTOWANIA WELDER 0

14 ROZDZIAŁ VI DOKUMENTY POMOCNE W UŻYTKOWANIU U Protokół odbioru technicznego rusztowań. 1. Nr rej. Protokołu... 2.Data odbioru rusztowania Wykonawca montażu rusztowania Użytkownik rusztowania ( zleceniodawca montażu) Dane charakterystyczne rusztowania: - typ/rodzaj... - parametry rusztowania miejsce montażu... - dopuszczalna nośność pomostów roboczych... - wyposażenie specjalne uziemienie... - terminy kolejnych przeglądów rusztowania przeznaczenie rusztowania... Oświadczenie i potwierdzenie 6. Wykonawca montażu stwierdza, że rusztowania opisane niniejszym protokołem jest kompletne. Zostało zbudowane zgodnie ze sztuką budowlaną i instrukcją montażu wydaną przez producenta oraz Zgodnie z przepisami i wymogami BHP, a montaż wykonali uprawnieni montażyści. 7. Wraz z niniejszym protokołem Wykonawca montażu przekazuje: - Instrukcję montażu rusztowania Użytkownik rusztowania przyjmuje niniejsze rusztowanie do eksploatacji bez zastrzeżeń i oświadcza, że Znane mu są zasady użytkowania wynikające z instrukcji montażu.. Komisja w składzie niżej wymienionym potwierdza przekazanie rusztowania po montażu i przyjęcie rusztowania w użytkowanie. 10. Skład komisji: 1) użytkownik 2) użytkownik 3) wykonawca Data zgłoszenia rusztowania do demontażu:... Zmiany w konstrukcji mogą być dokonane wyłącznie przez Wykonawcę montażu. W trakcie użytkowania należy sprawdzać stan techniczny i kompletność rusztowania.
