5 Jesteśmy polską spółką z kapitałem zagranicznym zajmującą się produkcją i handlem elementami metalowymi. Zakresem działalności firmy są rynki europejskie. Zajmujemy się dostarczaniem wysokiej jakości towarów dla różnych sektorów gospodarki, w tym budownictwa i przemysłu. Wszystkie jednostki produkcyjne współpracujące z Baltic Fasteners posiadają certyfikat ISO Możliwość realizacji niestandardowych projektów, elastyczność działania oraz wysoka jakość produktów to podstawowe zalety marki Baltic Fasteners. Oferowane produkty, wdrożone do sprzedaży, posiadają wymagane dla danego sektora aprobaty lub/i certyfikaty. Naszym celem jest stworzenie i utrzymanie długofalowych, wzajemnie korzystnych relacji z klientami i zapewnienie poziomu usług, który przekroczy stawiane oczekiwania. Diversity is limited only by imagination Różnorodność jest ograniczona tylko przez wyobraźnię, to hasło przewodnie spółki Baltic Fasteners. Nastawieniem zespołu jest poszukiwanie nowych rozwiązań w różnych gałęziach rynku: budownictwie, przemyśle, motoryzacji. Doświadczenie zakładów produkcyjnych współpracujących z Baltic Fasteners sięgające lat 70-tych zapewnia realizację tych założeń. Wszystkie produkty są tworzone w oparciu o sprawdzone procedury wdrożeniowe. Procesy projektowe, produkcyjne oraz logistyczne są wspierane najnowszą technologią. 1 Identyfikacja problemu 2 Ustalenie założeń oraz ram projektu 3 Projektowanie, modelowanie, testy laboratoryjne Zapraszamy do składania zapytań ofertowych oraz koncepcyjnych. Nasz zespół techniczny pomoże i doradzi w przygotowaniu optymalnego rozwiązania. Przygotowanie nowego rozwiązania obejmuje 8 podstawowych etapów przedstawionych na rysunku obok. Kluczowym elementem procesu jest identyfikacja problemu, oparta m.in. na analizie potrzeb klienta, wymaganiach rynku oraz doświadczeniu. Wykonane na tym etapie studium przypadku pozwala na stworzenie specyfikacji konkretnego rozwiązania, ustalenie założeń projektu oraz określenie metody produkcji. Zaakceptowana przez klienta koncepcja, pozwala na uruchomienie procedury wdrożeniowej, która przechodzi przez kolejne etapy Stworzenie prototypu Testy rozwiązania w warunkach pracy Analiza wyników / korekta Ostateczne testy Wdrożenie do produkcji 5

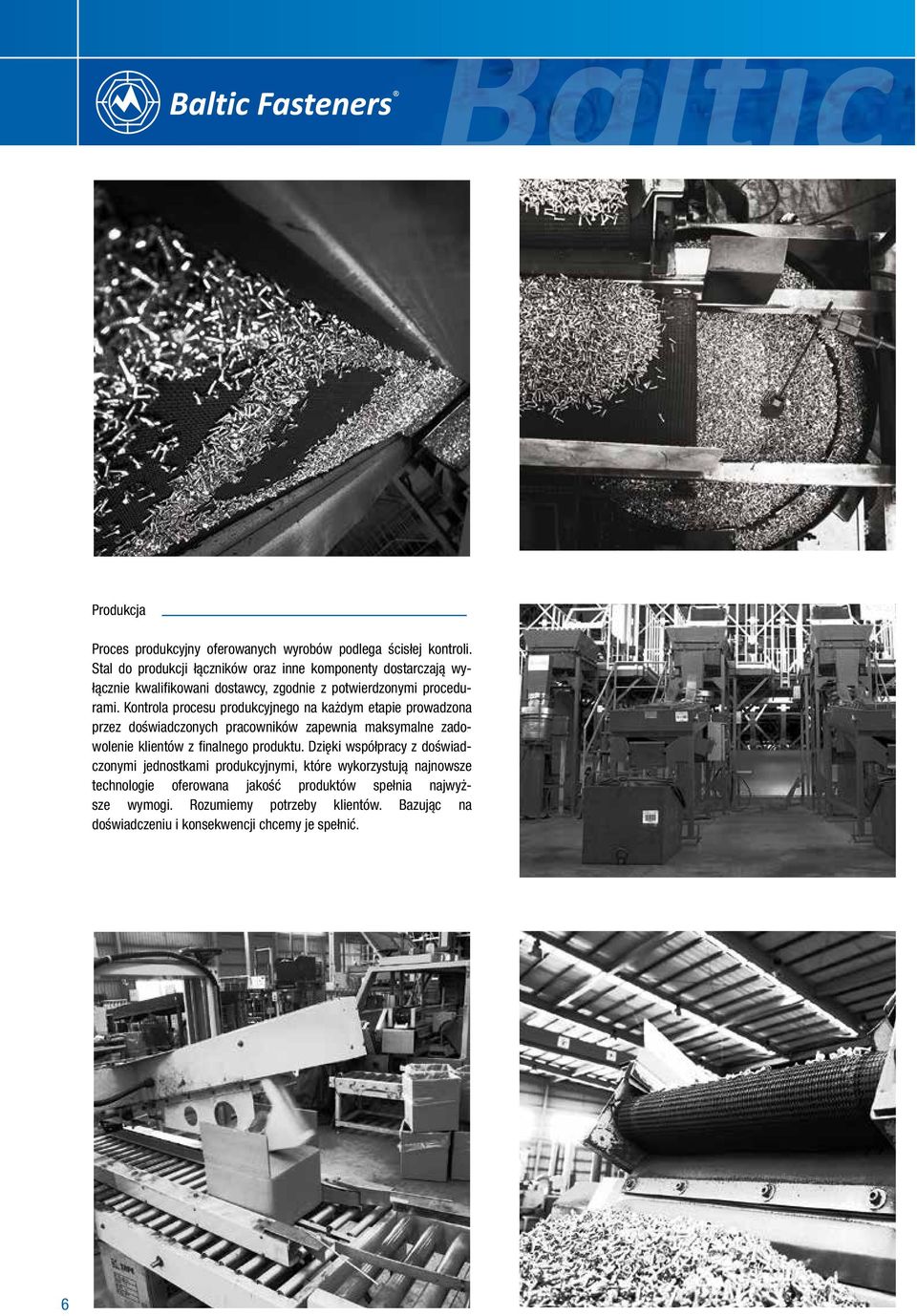

6 Produkcja Proces produkcyjny oferowanych wyrobów podlega ścisłej kontroli. Stal do produkcji łączników oraz inne komponenty dostarczają wyłącznie kwalifikowani dostawcy, zgodnie z potwierdzonymi procedurami. Kontrola procesu produkcyjnego na każdym etapie prowadzona przez doświadczonych pracowników zapewnia maksymalne zadowolenie klientów z finalnego produktu. Dzięki współpracy z doświadczonymi jednostkami produkcyjnymi, które wykorzystują najnowsze technologie oferowana jakość produktów spełnia najwyższe wymogi. Rozumiemy potrzeby klientów. Bazując na doświadczeniu i konsekwencji chcemy je spełnić. 6

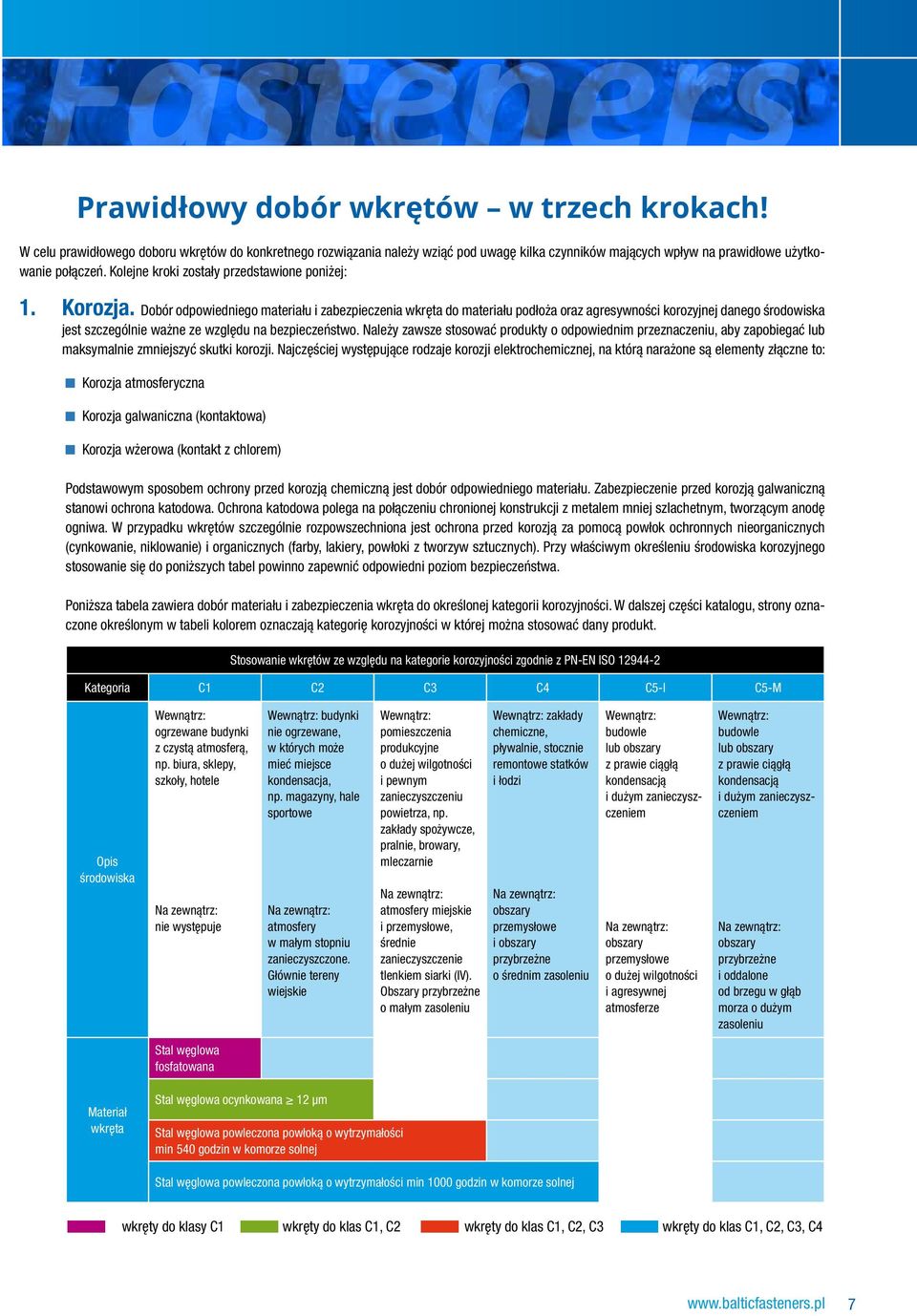

7 Prawidłowy dobór wkrętów w trzech krokach! W celu prawidłowego doboru wkrętów do konkretnego rozwiązania należy wziąć pod uwagę kilka czynników mających wpływ na prawidłowe użytkowanie połączeń. Kolejne kroki zostały przedstawione poniżej: 1. Korozja. Dobór odpowiedniego materiału i zabezpieczenia wkręta do materiału podłoża oraz agresywności korozyjnej danego środowiska jest szczególnie ważne ze względu na bezpieczeństwo. Należy zawsze stosować produkty o odpowiednim przeznaczeniu, aby zapobiegać lub maksymalnie zmniejszyć skutki korozji. Najczęściej występujące rodzaje korozji elektrochemicznej, na którą narażone są elementy złączne to: Korozja atmosferyczna Korozja galwaniczna (kontaktowa) Korozja wżerowa (kontakt z chlorem) Podstawowym sposobem ochrony przed korozją chemiczną jest dobór odpowiedniego materiału. Zabezpieczenie przed korozją galwaniczną stanowi ochrona katodowa. Ochrona katodowa polega na połączeniu chronionej konstrukcji z metalem mniej szlachetnym, tworzącym anodę ogniwa. W przypadku wkrętów szczególnie rozpowszechniona jest ochrona przed korozją za pomocą powłok ochronnych nieorganicznych (cynkowanie, niklowanie) i organicznych (farby, lakiery, powłoki z tworzyw sztucznych). Przy właściwym określeniu środowiska korozyjnego stosowanie się do poniższych tabel powinno zapewnić odpowiedni poziom bezpieczeństwa. Poniższa tabela zawiera dobór materiału i zabezpieczenia wkręta do określonej kategorii korozyjności. W dalszej części katalogu, strony oznaczone określonym w tabeli kolorem oznaczają kategorię korozyjności w której można stosować dany produkt. Stosowanie wkrętów ze względu na kategorie korozyjności zgodnie z PN-EN ISO Kategoria C1 C2 C3 C4 C5-I C5-M Opis środowiska Wewnątrz: ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły, hotele Na zewnątrz: nie występuje Wewnątrz: budynki nie ogrzewane, w których może mieć miejsce kondensacja, np. magazyny, hale sportowe Na zewnątrz: atmosfery w małym stopniu zanieczyszczone. Głównie tereny wiejskie Wewnątrz: pomieszczenia produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza, np. zakłady spożywcze, pralnie, browary, mleczarnie Na zewnątrz: atmosfery miejskie i przemysłowe, średnie zanieczyszczenie tlenkiem siarki (IV). Obszary przybrzeżne o małym zasoleniu Wewnątrz: zakłady chemiczne, pływalnie, stocznie remontowe statków i łodzi Na zewnątrz: obszary przemysłowe i obszary przybrzeżne o średnim zasoleniu Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Na zewnątrz: obszary przemysłowe o dużej wilgotności i agresywnej atmosferze Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Na zewnątrz: obszary przybrzeżne i oddalone od brzegu w głąb morza o dużym zasoleniu Stal węglowa fosfatowana Materiał wkręta Stal węglowa ocynkowana 12 µm Stal węglowa powleczona powłoką o wytrzymałości min 540 godzin w komorze solnej Stal węglowa powleczona powłoką o wytrzymałości min 1000 godzin w komorze solnej wkręty do klasy C1 wkręty do klas C1, C2 wkręty do klas C1, C2, C3 wkręty do klas C1, C2, C3, C4 7

8 Kolejna tabela zawiera informacje dotyczące doboru materiałów w celu zabezpieczenia połączeń przed korozją galwaniczną. Materiał podłoża (element o dużej powierzchni) Stal węglowa Stal węglowa ocynkowana Materiał wkręta (element o małej powierzchni) Aluminium Miedź Stal nierdzewna Stal węglowa + * * + * Stal węglowa ocynkowana + * + + x + Aluminium - x Miedź Stal nierdzewna Opis: + połączenie prawidłowe - połączenie nieprawidłowe x połącznie niezalecane * niski wpływ na przyspieszenie korozji 2. Rodzaj wkręta. Przed rozpoczęciem montażu najważniejszym jest dobranie odpowiedniego rodzaju wkręta za względu na spełnienie wymagań danej aplikacji. W tym celu należy wybrać produkt, biorąc pod uwagę następujące czynniki: wymaganą nośność połączeń określoną w projekcie rodzaj podłoża konstrukcyjnego (typ, gatunek, klasę) minimalną grubość podłoża określoną dla danego rodzaju wkręta maksymalną zdolność wiercenia określoną dla danego rodzaju wkręta szczelność połączeń wybierając wkręty z podkładką z EPDM lub bez niej Szczegółowe dane zostały podane przy każdym produkcie w dalszej części katalogu. Szanowny Kliencie. Jeżeli nie posiadasz projektu mocowania elementów lekkiej obudowy, zapraszamy do złożenia zapytania do naszego działu technicznego. Po uzyskaniu kompletnych danych przygotujemy projekt. 3. Grubość mocowanych elementów. W zależności od grubości mocowanych elementów należy dobrać odpowiednią długość wkręta na podstawie zakresu h min h max. Przy doborze wkrętów do mocowania blach należy uwzględnić: grubość podłoża, grubość mocowanych blach oraz elementów rozdzielających W przypadku wkrętów do mocowania płyt warstwowych należy wziąć pod uwagę: położenie punktu montażu określone w projekcie mocowania grubość mocowanej płyty warstwowej w miejscu montażu grubość taśm izolacyjnych, kalot i rozpraszaczy naprężeń jeśli są stosowane 8

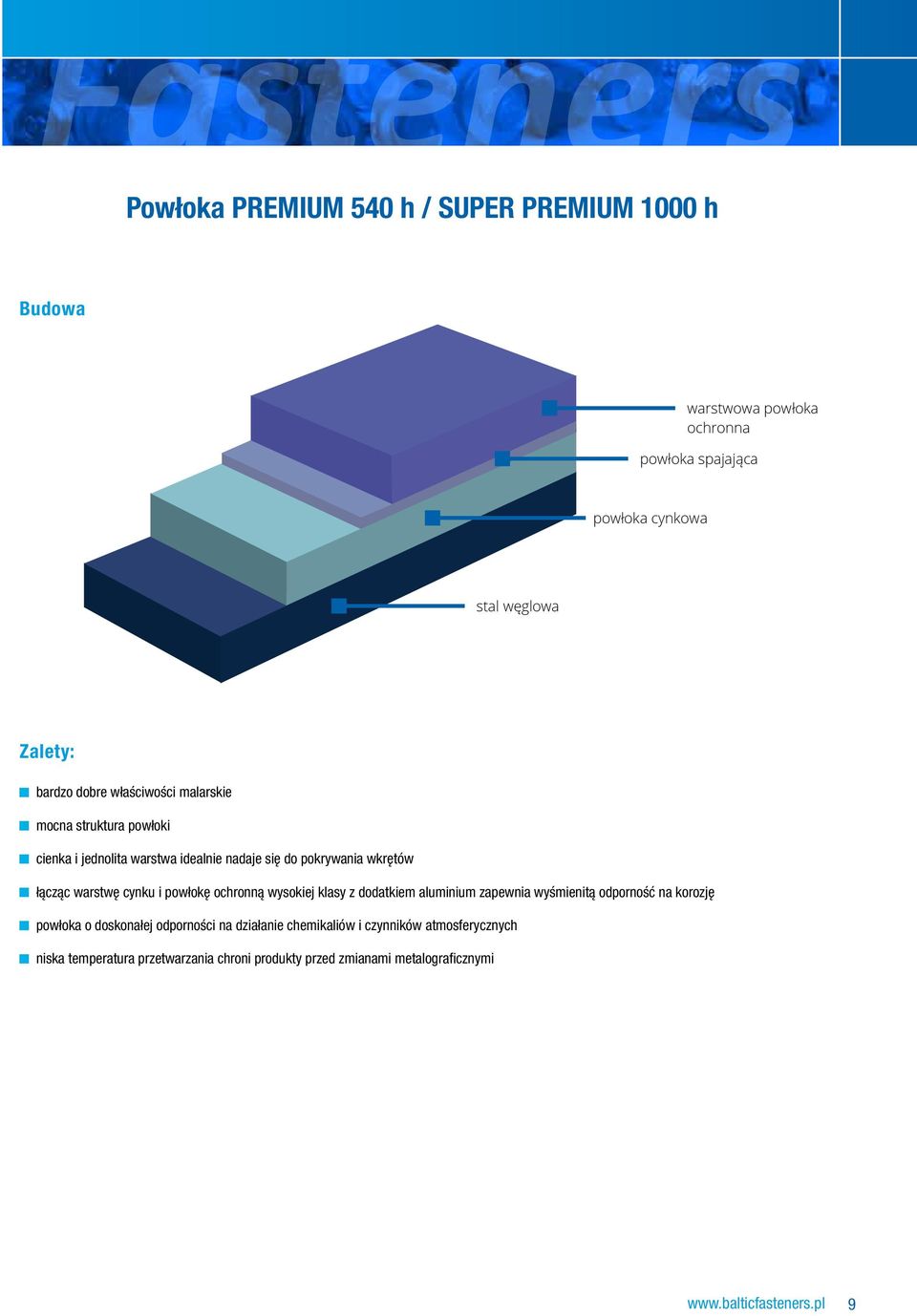

9 Powłoka PREMIUM 540 h / SUPER PREMIUM 1000 h Budowa warstwowa powłoka ochronna powłoka spajająca powłoka cynkowa stal węglowa Zalety: bardzo dobre właściwości malarskie mocna struktura powłoki cienka i jednolita warstwa idealnie nadaje się do pokrywania wkrętów łącząc warstwę cynku i powłokę ochronną wysokiej klasy z dodatkiem aluminium zapewnia wyśmienitą odporność na korozję powłoka o doskonałej odporności na działanie chemikaliów i czynników atmosferycznych niska temperatura przetwarzania chroni produkty przed zmianami metalograficznymi 9

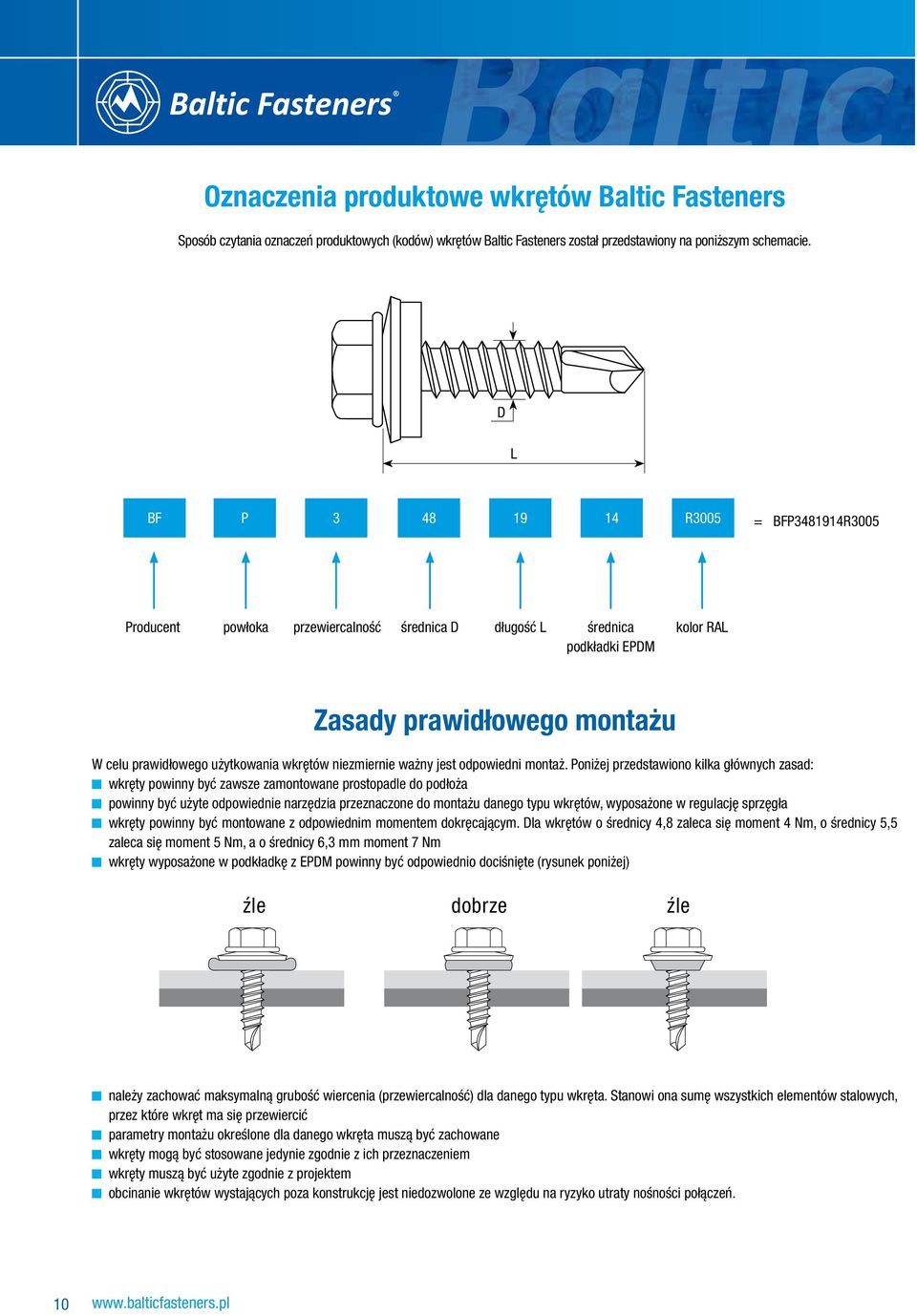

10 Oznaczenia produktowe wkrętów Baltic Fasteners Sposób czytania oznaczeń produktowych (kodów) wkrętów Baltic Fasteners został przedstawiony na poniższym schemacie. 5 D L BF P R3005 = BFP R3005 Producent powłoka przewiercalność średnica D długość L średnica podkładki EPDM kolor RAL Zasady prawidłowego montażu W celu prawidłowego użytkowania wkrętów niezmiernie ważny jest odpowiedni montaż. Poniżej przedstawiono kilka głównych zasad: wkręty powinny być zawsze zamontowane prostopadle do podłoża powinny być użyte 5odpowiednie narzędzia przeznaczone do montażu danego typu wkrętów, wyposażone w regulację sprzęgła wkręty powinny być montowane z odpowiednim momentem dokręcającym. Dla wkrętów o średnicy 4,8 zaleca się moment 4 Nm, o średnicy 5,5 zaleca się moment 5 Nm, a o średnicy 6,3 mm moment 7 Nm wkręty wyposażone w podkładkę z EPDM powinny być odpowiednio dociśnięte (rysunek poniżej) źle dobrze źle należy zachować maksymalną grubość wiercenia (przewiercalność) dla danego typu wkręta. Stanowi ona sumę wszystkich elementów stalowych, przez które wkręt ma się przewiercić parametry montażu określone dla danego wkręta muszą być zachowane wkręty mogą być stosowane jedynie zgodnie z ich przeznaczeniem wkręty muszą być użyte zgodnie z projektem obcinanie wkrętów wystających poza konstrukcję jest niedozwolone ze względu na ryzyko utraty nośności połączeń

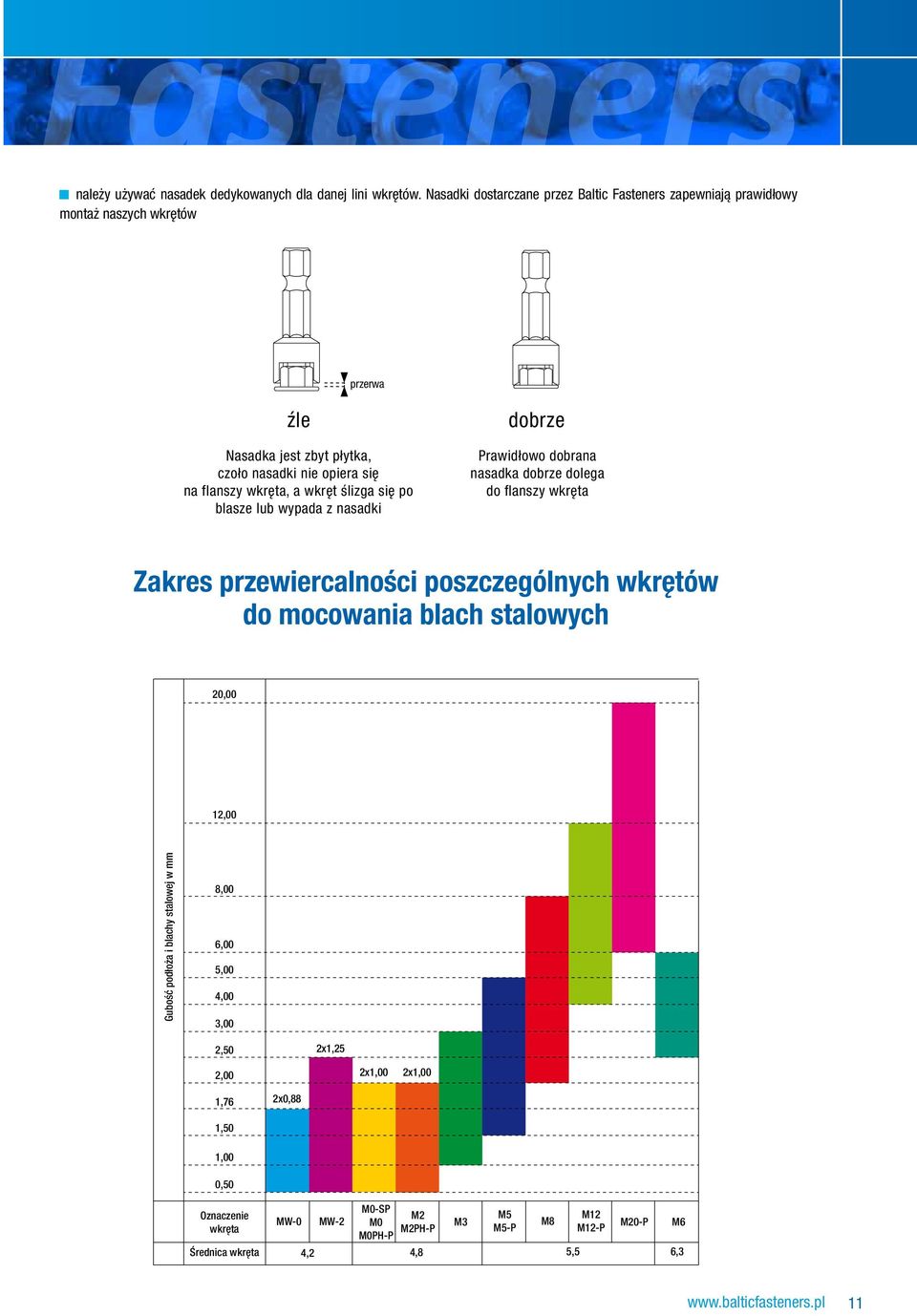

11 należy używać nasadek dedykowanych dla danej lini wkrętów. Nasadki dostarczane przez Baltic Fasteners zapewniają prawidłowy montaż naszych wkrętów przerwa źle Nasadka jest zbyt płytka, czoło nasadki nie opiera się na flanszy wkręta, a wkręt ślizga się po blasze lub wypada z nasadki dobrze Prawidłowo dobrana nasadka dobrze dolega do flanszy wkręta Zakres przewiercalności poszczególnych wkrętów do mocowania blach stalowych 20,00 12,00 Gubość podłoża i blachy stalowej w mm 8,00 6,00 5,00 4,00 3,00 2,50 2x1,25 2,00 2x1,00 2x1,00 1,76 2x0,88 1,50 1,00 0,50 Oznaczenie wkręta Średnica wkręta MW-0 4,2 MW-2 M0-SP M0 M0PH-P M2 M2PH-P M3 M5 M5-P M8 M12 M12-P M20-P 4,8 5,5 6,3 M6 11

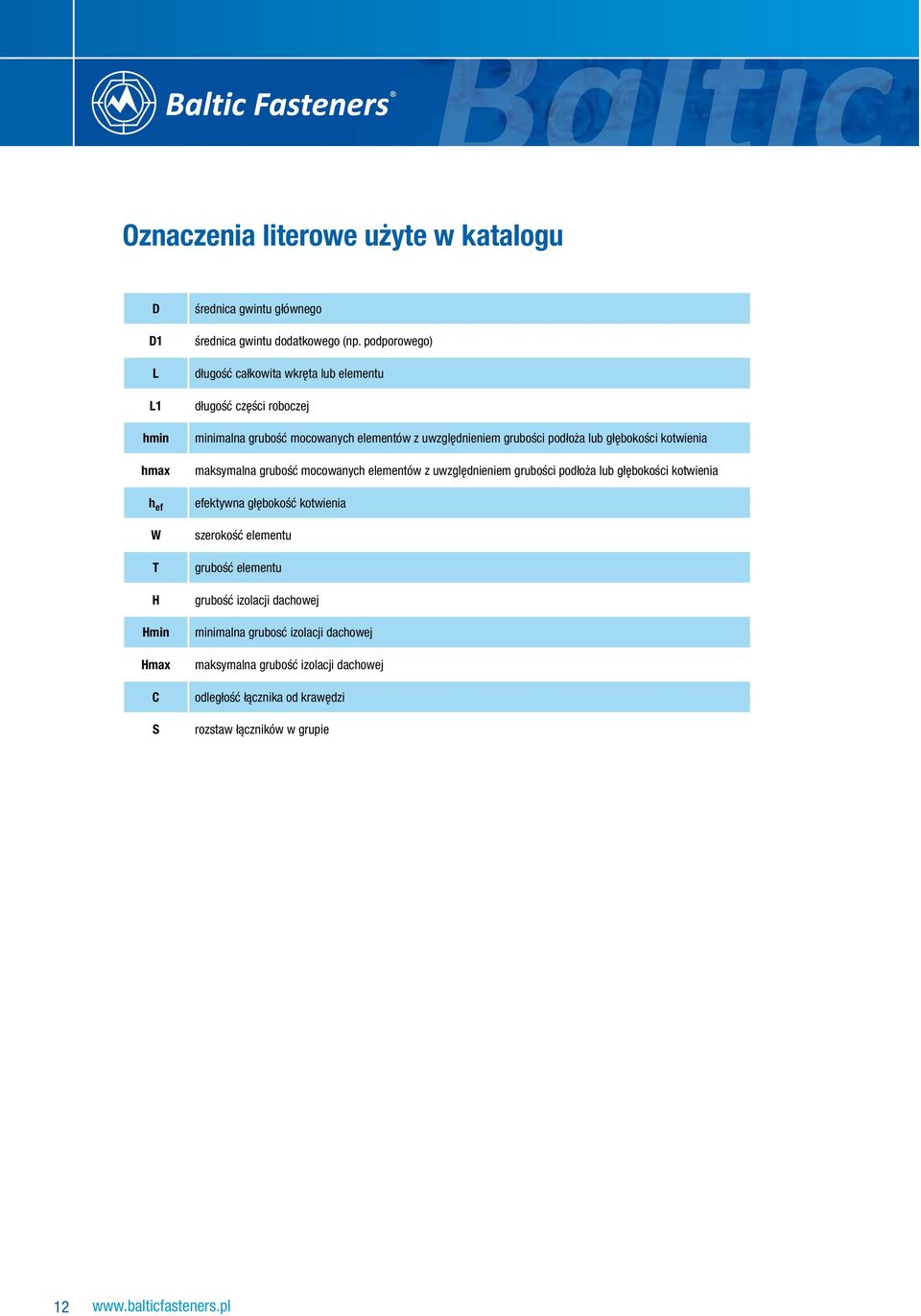

12 Oznaczenia literowe użyte w katalogu D D1 L L1 hmin hmax h ef W T H Hmin Hmax C S średnica gwintu głównego średnica gwintu dodatkowego (np. podporowego) długość całkowita wkręta lub elementu długość części roboczej minimalna grubość mocowanych elementów z uwzględnieniem grubości podłoża lub głębokości kotwienia maksymalna grubość mocowanych elementów z uwzględnieniem grubości podłoża lub głębokości kotwienia efektywna głębokość kotwienia szerokość elementu grubość elementu grubość izolacji dachowej minimalna grubosć izolacji dachowej maksymalna grubość izolacji dachowej odległość łącznika od krawędzi rozstaw łączników w grupie 12

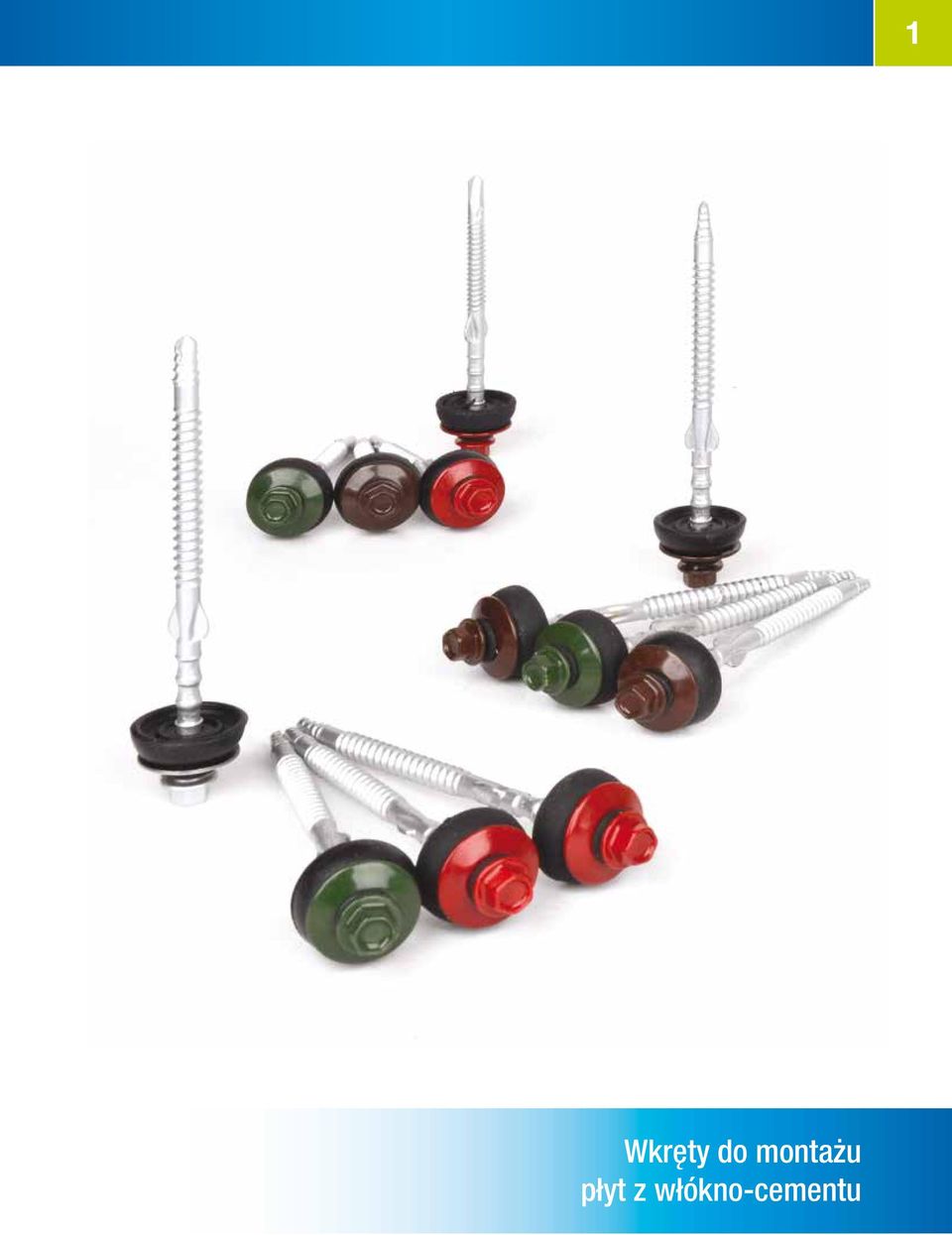

13 Wkręty do montażu płyt z włókno-cementu 1

14 Wkręty do montażu płyt włókno-cementowych do podłoża drewnianego MFC0-SP 6,5xL NOWOŚĆ NOWOŚĆ stożkowy element uszczelniający amortyzator - zapobiega pękaniu wkręta przy zginaniu SUPER PREMIUM 1000 h klasa korozyjności C4 zredukowana wielkość wiertła zapewnia najwyższe parametry na wyrywanie z podłoża Wzór użytkowy, zgłoszenie nr W Przetestuj próbki za darmo* Pełna karta produktowa - str 20 * szczegóły w Dziale Handlowym 14

15 Wkręty do montażu płyt włókno-cementowych do podłoża stalowego MFC8-SP 6,3xL NOWOŚĆ NOWOŚĆ stożkowy element uszczelniający amortyzator - zapobiega pękaniu wkręta przy zginaniu SUPER PREMIUM 1000 h klasa korozyjności C4 specjalnie zaprojektowany punkt wiercący wyposażony w odseparowane skrzydełka o unikalnym kształcie zapobiega pękaniu płyty podczas montażu Wzór użytkowy, zgłoszenie nr W Przetestuj próbki za darmo* Pełna karta produktowa - str 18 * szczegóły w Dziale Handlowym 15

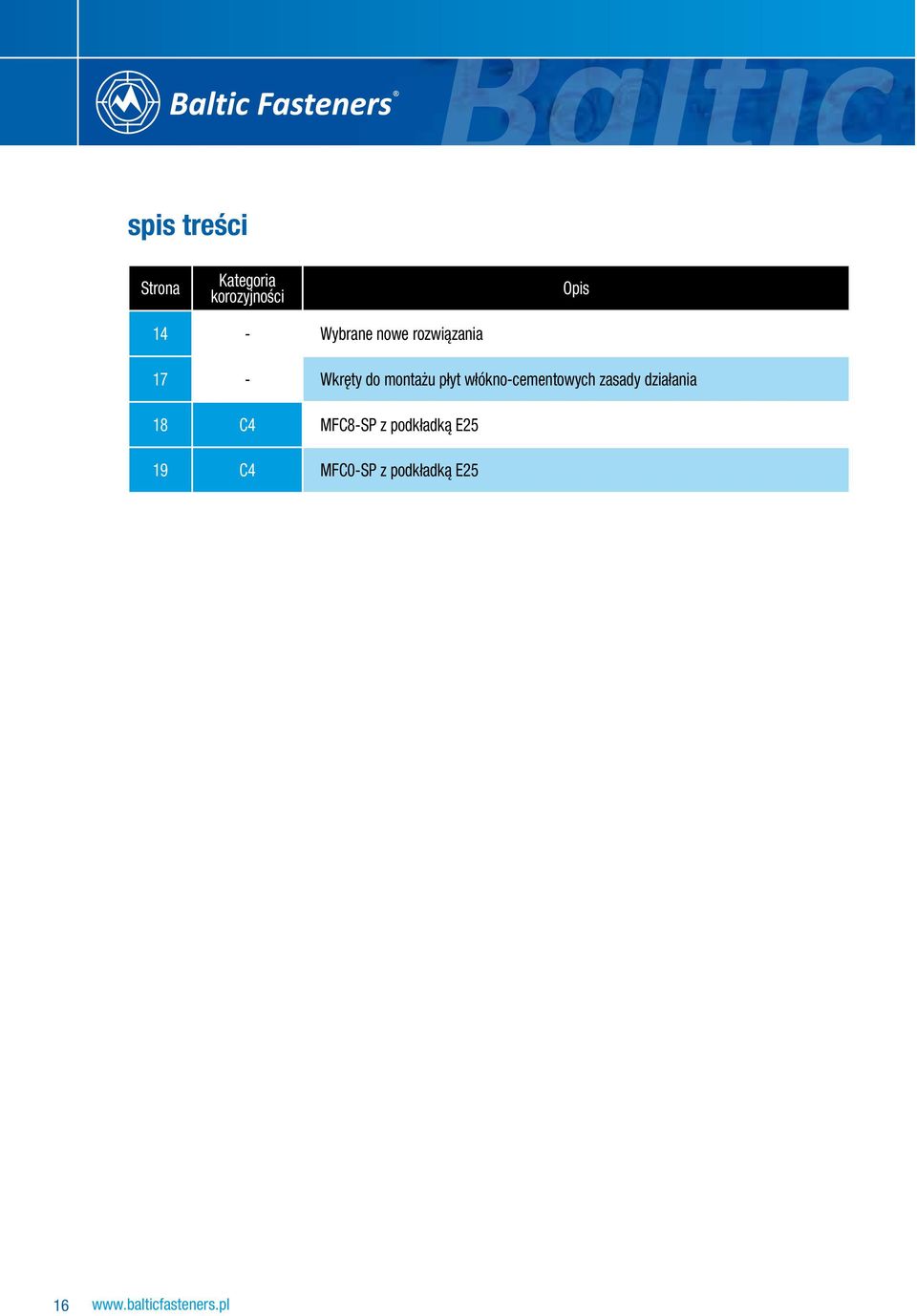

16 spis treści Strona Kategoria korozyjności Opis 14 - Wybrane nowe rozwiązania 17 - Wkręty do montażu płyt włókno-cementowych zasady działania 18 C4 MFC8-SP z podkładką E25 19 C4 MFC0-SP z podkładką E

17 Wkręty do montażu płyt włókno-cementowych zasady działania Wkręt MFC8-SP po nawierceniu płyty Wkręt MFC8-SP po przewierceniu podłoża stalowego Specjalnie zaprojektowany punkt wiercący na wkrętach typu MFC8-SP jest wyposażony w odseparowane skrzydełka o unikalnym kształcie. Skrzydełka nawiercają wstępnie płytę włókno-cementową. Część gwintowana wkręta podczas wkręcania w podłoże stalowe nie podnosi płyty włókno-cementowej co zapobiega jej pękaniu podczas montażu. Skrzydełka odpadają po kontakcie z podłożem stalowym. Specjalnie zaprojektowane skrzydełka znajdujące się na trzpieniu wkręta nawiercają płytę włókno-cementową, tworząc otwór dylatacyjny. Zapobiega to pękaniu płyt podczas ich ruchu spowodowanego rozszerzalnością cieplną materiałów. Specjalnie zaprojektowany amortyzator zapobiega pękaniu wkrętów podczas ruchu płyt włókno-cementowych spowodowanego rozszerzalnością cieplną materiałów. To dodatkowe zabezpieczenie zapewnia prawidłową pracę pokrycia dachowego ograniczając do minimum ryzyko awarii. 17

18 MFC8-SP ze specjalną podkładką E25 wkręty samowiercące do montażu płyt włókno-cementowych do podłoża stalowego NOWOŚĆ N Kod produktu Numer EAN DxL Kolor Maksymalna wysokość płyty Maksymalna ilość mocowanych płyt Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm szt. mm mm mm szt. szt. BFSPFC x95 szary BFSPFC x112 szary Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana z EPDM z pierścieniem ze stali nierdzewnej Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 8 mm Przy montażu należy prawidłowo docisnąć podkładkę Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /2016 Wzór użytkowy, zgłoszenie nr W

19 przewiercalność 8mm KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH PŁYT: Wysokość płyty DANE TECHNICZNE: Oznaczenie łącznika Długość ramienia, [mm] Nośność charakterystyczna wkrętów na ścinanie na ramieniu, [kn] Grubość podłoża stalowego 1), [mm] 2,00 1) 35 1,28 MFC8-SP 6,3xL 45 1, , ,28 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość płyty włókno-cementowej [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 4,00 MFC8-SP 6,3xL 5,00 2,31 3,45 1) stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 2) stal gatunku S235JR według PN-EN :2007 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

20 MFC0-SP ze specjalną podkładką E25 wkręty do montażu płyt włókno-cementowych do podłoża drewnianego NOWOŚĆ N Kod produktu Numer EAN DxL Kolor Maksymalna wysokość płyty Maksymalna ilość mocowanych płyt Max. grubość wiercenia Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm - mm szt. mm mm mm szt. szt. BFSPFC x112 szary BFSPFC x132 szary Wkręty dostępne we wszystkich kolorach RAL na zamówienie. L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana z EPDM z pierścieniem ze stali nierdzewnej Łby i podkładki wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Przy montażu należy prawidłowo docisnąć podkładkę Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /2016 Wzór użytkowy, zgłoszenie nr W

21 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH PŁYT: Wysokość płyty DANE TECHNICZNE: Oznaczenie łącznika Długość ramienia, [mm] Nośność charakterystyczna wkrętów na ścinanie na ramieniu, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 30,00 1) 35 0,50 MFC0-SP 6,5xL 45 0, ,37 1) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 Oznaczenie łącznika Grubość płyty włókno-cementowej [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 30,00 40,00 MFC0-SP 6,5xL 5,00 1,28 2,90 1) drewno konstrukcyjne według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

22 22

23 Wkręty do montażu płyt warstwowych 2

24 Wkręty do montażu płyt warstwowych do drewna lub betonu MC2S-P 7,0/6,3xL PREMIUM 540 h klasa korozyjności C3 skok gwintu podporowego zestrojony z gwintem głównym nowa geometria gwintu zapewnia łatwiejsze wkręcanie specjalnie zaprojektowany punkt wiercący ułatwia montaż w drewnie bez konieczności nawiercania wstępnego Przetestuj próbki za darmo* Pełna karta produktowa - str * szczegóły w Dziale Handlowym

25 M20S-P 6,3/5,5xL Wkręty do montażu płyt warstwowych do podłoża stalowego PREMIUM 540 h klasa korozyjności C3 nowa geometria gwintu zapewnia łatwiejsze wkręcanie największa przewiercalność do 20 mm już na rynku Przetestuj próbki za darmo* Pełna karta produktowa - str 36 * szczegóły w Dziale Handlowym 25

26 Wkręty do montażu płyt warstwowych do podłoża stalowego w klasie C4 podkładka ze stali nierdzewnej typu E19 podkładka ze stali nierdzewnej typu E19 powłoka SUPER PREMIUM 1000 h klasa korozyjności C4 powłoka SUPER PREMIUM 1000 h klasa korozyjności C4 M12S-SP 6,3/5,5xL M6S-SP 6,3/5,5xL Pełna karta produktowa - str 38 i

27 Rozpraszacze naprężeń typu MSD Rozpraszacze posiadają aprobatę techniczną: AT /2015 kształt dostosowany do typowych zamków płyt warstwowych powłoka antykorozyjna o grubości 200 g/m 2 rozstaw otworów dostosowany do sposobu mocowania płyty warstwowej W ofercie Baltic Fasteners znajdują się rozpraszacze naprężeń dostosowane do parametrów montażowych każdego podłoża. Rozpraszacz 22x80x1,20 rozstaw otworów 40 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych. Podpory wykonane ze stali. Rozstaw otworów umożliwia montaż do podpór wykonanych ze wszystkich typowych profili Z i C. Rozpraszacz 22x100x1,20 rozstaw otworów 25 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór pośrednich w układach wieloprzęsłowych. Podpory wykonane ze stali. Rozstaw otworów umożliwia montaż do podpór wykonanych ze wszystkich typowych profili 2T. Istnieje możliwość zastosowania rozdzielacza do podpory brzegowej jeżeli jest to wymagane oraz szerokość profilu jest wystarczająca. Rozpraszacz 22xx1,20 rozstaw otworów 15 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych i pośrednich w układach wieloprzęsłowych. Podpory wykonane ze stali. Rozwiązanie do zastosowania przy dużym obciążeniu wiatrem i szerokiej półce profilu 2T. Rozpraszaczz 22xx1,20 rozstaw otworów 25 mm Służy do mocowania płyt warstwowych z ukrytym zamkiem do podpór brzegowych. Podpory wykonane z betonu. Rozstaw otworów umożliwia montaż z wykorzystaniem różnych głębokości zakotwienia wkrętów. Szczegółowa informacja w dziale technicznym Baltic Fasteners. Pełna karta produktowa - str

28 spis treści Strona Kategoria korozyjności Opis 24 - Wybrane nowe rozwiązania 29 - Podstawowy dobór wkrętów do płyt warstwowych 30 - Przegląd zamocowań do płyt warstwowych 31 - Plany mocowania dla wkrętów do montażu płyt warstwowych 32 - MC2S-P 7,0/6,3xL z podkładką A M20S-P 6,3/5,5xL z podkładką A19 38 C4 M12S-SP 6,3/5,5xL z podkładką E19 40 C3 M12S-P 6,3/5,5xL z podkładką A19 42 C4 M6S-SP 6,3/5,5xL z podkładką E19 44 C3 M6S-P 6,3/5,5xL z podkładką A19 46 C3 MSW WxA 48 C2 C4 MSD LxWxT 28

29 Podstawowy dobór wkrętów do płyt warstwowych Podłoża Typowe profile stalowe dla danego podłoża Typ wkręta Kategoria korozyjności Oznaczenie wkręta C20/25 - C1 C3 MC2S-P 4 20 mm dwuteowniki IPE 80 IPE 550 IPN 80 IPN 360 HEA 100 HEA 400 HEB 100 HEB 300 C1 C3 M20S-P ceowniki UPN 50 UPN 300 UPE 80 UPE mm dwuteowniki IPE 80 IPE 300 IPN 80 IPN 200 HEA 100 HEA 220 HEB 100 HEB 120 C4 M12S-SP ceowniki UPN 50 UPN 180 UPE 80 UPE 200 C1 C3 M12S-P 2 6 mm zetowniki C4 M6S-SP profile zamknięte o grubości ścianki od 2 do 6 mm C1 C3 M6S-P 29

30 Przegląd zamocowań do płyt warstwowych do zastosowania wkręty: M12S-P M12S-SP M20S-P do zastosowania wkręt: MC2S-P do zastosowania wkręty: M6S-P M6S-SP do zastosowania wkręty: M3, M5, M5-P, M6, M8, M12, M12-P, M20-P do zastosowania wkręt: MC2-P do zastosowania wkręt: M0, M0-SP, M0PH-P do zastosowania wkręty: M12S-P M12S-SP M20S-P do zastosowania wkręty: M6S-P M6S-SP 30

31 Plany mocowania dla wkrętów do montażu płyt warstwowych Połączenia są elementem najbardziej narażonym na zniszczenie. Prawidłowe dobranie i zaprojektowanie zamocowań z użyciem wkrętów jest szczególnie ważne dla bezpiecznego użytkowania obiektu. Określenie ilości i typu wkrętów, wymaga analizy szeregu danych oraz wykonania obliczeń. Ma to również swoje uzasadnienie ekonomiczne. Tylko prawidłowo wykonany projekt mocowania wykonany zgodnie z obowiązującymi normami oraz montaż wykonany zgodnie z wytycznymi tego planu zapewnia bezpieczne użytkowanie. Wychodząc naprzeciw wymaganiom rynku budowlanego, firma Baltic Fasteners oferuje wykonanie planu mocowania łączników dla konkretnego obiektu przy użyciu produktów dostępnych w naszej ofercie. Po dostarczeniu wymaganych danych, specjaliści Baltic Fasteners przygotują dla naszych Klientów kompletną dokumentację montażową. W celu bliższego zapoznania się z ofertą profesjonalnego wsparcia technicznego zapraszamy do kontaktu z Działem Handlowym. Nasi wykfalifikowani przedstawiciele handlowi szczegółowo przedstawią informacje, jak w szybki i dogodny dla Klienta sposób otrzymać plan mocowania. Przeanalizujemy również rozwiązania niestandardowe i dopełnimy wszelkich starań, aby przedstawić najbardziej optymalną propozycję. 31

32 MC2S-P 7,0/6,3xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża betonowego lub drewnianego h min h max h min h max Kod produktu Numer EAN D1/DxL płyta/drewno płyta/beton h ef = 40 mm h ef = 30 mm h ef = 40 mm h ef = 50 mm Wielkość łba Średnica podkładki Max przewiercalność Pudełko Karton zbiorczy mm mm mm mm mm mm mm mm mm mm szt. szt. BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, BFPC ,0/6,3x ,00 + 1, D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminum z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali 2x1,00 mm Przed instalacją w podłożu betonowym należy wykonać otwór wstępny o średnicy 5 mm Głębokość kotwienia w podłożu betonowym 30, 40 lub 50 mm Głębokość kotwienia w podłożu drewnianym 40 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 32 APROBATY TECHNICZNE: AT /2015

33 przewiercalność 2x1,00 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW do podłoża betonowego: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef 1) [mm] 30,00 40,00 50,00 0,40 0,84 0,84 0,84 0,50 1,72 1,72 1,72 0,55 1,72 1,72 1,72 MC2S-P 7,0/6,3xL 0,63 1,90 1,90 1,90 0,75 2,69 2,69 2,69 0,88 2,69 2,69 2,69 1,00 3,10 3,10 3,10 1) Beton klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w betonie h ef 1), [mm] 30,00 40,00 50,00 0,40 1,81 1,81 1,81 0,50 2,47 4,14 4,14 0,55 2,47 4,14 4,14 MC2S-P 7,0/6,3xL 0,63 2,47 5,10 5,10 0,75 2,47 7,25 7,70 0,88 2,47 7,25 7,70 1,00 2,47 7,25 7,78 1) Betonu klasy C20/25 według normy PN-EN 206:2014 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

34 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW DO podłoża Drewnianego: h min / h max h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1) [mm] 40,00 0,40 0,84 0,50 1,72 0,55 1,72 MC2S-P 7,0/6,3xL 0,63 1,90 0,75 2,69 0,88 2,69 1,00 3,10 1) Podłoża z drewna konstrukcyjnego według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 2), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Efektywna głębokość zakotwienia w drewnie h ef 1), [mm] 40,00 0,40 1,81 0,50 3,63 0,55 3,63 MC2S-P 7,0/6,3xL 0,63 3,63 0,75 3,63 0,88 3,63 1,00 3,63 1) Podłoża z drewna konstrukcyjnego według PN-EN A1:2011, klasy C24 według PN-EN 338:2011 2) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

35 35

36 M20S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakierniczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 20 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /

37 przewiercalność 20 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 0,40 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,50 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 M20S-P 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 0,63 1,90 1,90 1,90 1,90 1,90 1,90 1,90 1,90 0,75 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 0,88 2,69 2,69 2,69 2,69 2,69 2,69 2,69 2,69 1,00 3,10 3,10 3,10 3,10 3,10 3,10 3,10 3,10 1) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 12,00 16,00 19,00 0,40 1,81 1,81 1,81 1,81 1,81 1,81 1,81 1,81 0,50 4,14 4,14 4,14 4,14 4,14 4,14 4,14 4,14 0,55 4,14 4,14 4,14 4,14 4,14 4,14 4,14 4,14 M20S-P 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5,10 5,10 5,10 0,75 7,70 7,70 7,70 7,70 7,70 7,70 7,70 7,70 0,88 7,70 7,70 7,70 7,70 7,70 7,70 7,70 7,70 1,00 7,78 7,78 7,78 7,78 7,78 7,78 7,78 7,78 1) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

38 M12S-SP 6,3/5,5xL z podkładką E19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x D1 D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana ze stali nierdzewnej z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakiernczą ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /

39 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 0,84 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1,72 1, ,55 1,72 1,72 1,72 1,72 1,72 1, M12S-SP 6,3/5,5xL 0,63 1,90 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 1,81 1,81 1,81 1,81 1,81 1, ,50 4,14 4,14 4,14 4,14 4,14 4, ,55 4,14 4,14 4,14 4,14 4,14 4, M12S-SP 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5, ,75 7,70 7,70 7,70 7,70 7,70 7, ,88 7,70 7,70 7,70 7,70 7,70 7, ,00 7,78 7,78 7,78 7,78 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

40 M12S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 D L MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakierniczą 12 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 12 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym 12 APROBATY TECHNICZNE: AT /

41 przewiercalność 12 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 0,84 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1,72 1, ,55 1,72 1,72 1,72 1,72 1,72 1, M12S-P 6,3/5,5xL 0,63 1,90 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 4,00 5,00 6,00 8,00 10,00 11,00 14,00 16,00 0,40 1,81 1,81 1,81 1,81 1,81 1, ,50 4,14 4,14 4,14 4,14 4,14 4, ,55 4,14 4,14 4,14 4,14 4,14 4, M12S-P 6,3/5,5xL 0,63 5,10 5,10 5,10 5,10 5,10 5, ,75 7,70 7,70 7,70 7,70 7,70 7, ,88 7,70 7,70 7,70 7,70 7,70 7, ,00 7,78 7,78 7,78 7,78 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

42 M6S-SP 6,3/5,5xL z podkładką E19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x BFSP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu SUPER PREMIUM o odporności 1000 godzin w komorze solnej Podkładka wykonana ze stali nierdzewnej z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakierniczą 6 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 6 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /

43 przewiercalność 6 KATEGORIA KOROZYJNOŚCI C4 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1, M6S-SP 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 1,81 1,81 1,81 1,81 1, ,50 3,10 3,10 3,10 4,14 4, ,55 3,10 3,10 3,10 4,14 4, M6S-SP 6,3/5,5xL 0,63 3,10 3,10 3,10 5,10 5, ,75 3,10 3,10 3,10 7,70 7, ,88 3,10 3,10 3,10 7,70 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

44 M6S-P 6,3/5,5xL z podkładką A19 Wkręty samowiercące do montażu płyt warstwowych do podłoża stalowego Kod produktu Numer EAN D1/DxL h min h max Max przewiercalność Wielkość łba Średnica podkładki Pudełko Karton zbiorczy mm mm mm mm mm mm szt. szt. BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x BFP ,3/5,5x D1 L D MATERIAŁY: Wkręty wykonane ze stali niskowęglowej utwardzonej powierzchniowo i pokryte powłoką typu PREMIUM o odporności 540 godzin w komorze solnej Podkładka wykonana z aluminium z nawulkanizowanym EPDM Łby wkrętów mogą być powlekane powłoką lakierniczą 6 ZALECENIA MONTAŻOWE: Maksymalna głębokość wiercenia w stali do 6 mm Do montażu należy użyć zakrętarki o obrotach max 2200 obr./min z regulowanym momentem zakręcającym APROBATY TECHNICZNE: AT /

45 przewiercalność 6 KATEGORIA KOROZYJNOŚCI C3 MAKSYMALNA I MINIMALNA GRUBOŚĆ MOCOWANYCH ELEMENTÓW: h max h min h min h max oznacza minimalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. oznacza maksymalną grubość mocowanych elementów. Stanowi sumę: grubości płyty warstwowej w miejscu mocowania, grubości podłoża oraz taśm izolacyjnych i kalot jeśli występują. DANE TECHNICZNE: Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na ścinanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 0,84 0,84 0,84 0,84 0, ,50 1,72 1,72 1,72 1,72 1, M6S-P 6,3/5,5xL 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Grubość podłoża stalowego 1), [mm] 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,40 1,81 1,81 1,81 1,81 1, ,50 3,10 3,10 3,10 4,14 4, ,55 3,10 3,10 3,10 4,14 4, M6S-P 6,3/5,5xL 0,63 3,10 3,10 3,10 5,10 5, ,75 3,10 3,10 3,10 7,70 7, ,88 3,10 3,10 3,10 7,70 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według normy PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,

46 MSW WxA Kaloty do montażu dachowych płyt warstwowych do różnych podłoży Kod produktu Numer EAN Szerokość kaloty W Kąt pochylenia A Szerokość fali Kąt pochylenia okładziny Kolor Pudełko Karton zbiorczy mm stopnie mm stopnie - szt. szt. BFMSW aluminium BFMSW aluminium BFMSW aluminium W MATERIAŁY: Kaloty wykonane z blachy aluminiowej Kaloty mogą być powlekane powłoką lakierniczą A ZALECENIA MONTAŻOWE: Rodzaj kaloty należy dobrać do konkretnego rodzaju płyty określonego producenta Przy doborze długości wkręta do płyty należy przyjmować grubość kaloty 4 mm 46

47 KATEGORIA KOROZYJNOŚCI C3 Dobór kalot do płyt wybranych producentów: Rozmiar kaloty Materiał rdzenia Producent Rodzaj płyty pianka poliuretanowa (PUR) Arcelormittal Promisol 1040 TS pianka poliuretanowa (PUR) Arcelormittal Ondatherm 1001 T pianka poliuretanowa (PUR) Balex Metal BALEXTHERM PU-R styropian (EPS) Balex Metal PWD wełna mineralna (MIWO) Barda DACHOWA ALAMENTTI styropian (EPS) Barda DACHOWA EPS d pianka poliuretanowa (PUR) Gór-stal GORLICKA D pianka poliizocyjanurowa (PIR) Gór-stal GORLICKA D 1000 GS-PIR wełna mineralna (MIWO) Kingspan KS 1000 FF pianka poliuretanowa (PUR) / pianka poliizocyjanurowa (PIR) Kingspan KS 1000 RW pianka poliuretanowa (PUR) Marcegaglia PGB TD pianka poliuretanowa (PUR) Ruukki SP2C PUR pianka poliizocyjanurowa (PIR) Ruukki SP2C PIR wełna mineralna (MIWO) Ruukki SPC W wełna mineralna (MIWO) Trimo SNV 47

48 MSD LxWxT Rozpraszacze naprężeń do montażu płyt warstwowych z ukrytym zamkiem do różnych podłoży Kod produktu Numer EAN LxWxT Kolor Ogólne przeznaczenie Ilość otworów Rozstaw otworów Średnica otworu Pudełko Karton zbiorczy mm - - szt. mm mm szt. szt. MSD PL x22x1,20 cynk podpora brzegowa MSDSS PL x22x1,20 stal nierdzewna podpora brzegowa MSD PL x22x1,20 cynk podpora pośrednia MSDSS PL x22x1,20 stal nierdzewna podpora pośrednia MSD221215PL x22x1,20 cynk podpora brzegowa MSD221225PL x22x1,20 cynk podpora brzegowa T L MATERIAŁY: Rozpraszacz naprężeń wykonany z blachy stalowej S280GD Rozpraszacz naprężeń pokryty powłoką cynkową o grubości 200 g/m 2 Rozpraszacz o oznaczeniu SS wykonany ze stali nierdzewnej A4 ZALECENIA MONTAŻOWE: Do stosowania z wkrętami do płyt warstwowych Typ rozdzielacza zależy od rodzaju podłoża i podpory. Szczegóły w informacji technicznej Rozpraszacze wykonane ze stali nierdzewnej są przeznaczone do kategorii korozyjności C4 APROBATY TECHNICZNE: AT /2015 * Aprobata techniczna na rozpraszacze wykonanie ze stali nierdzewnej w przygotowaniu W Uwaga: Tylko rozpraszacze naprężeń dostarczane w oryginalnych opakowaniach Baltic Fasteners i opatrzone logo widocznym na powyższym rysunku są produktem zgodnym z aprobatą techniczną AT /

49 KATEGORIA KOROZYJNOŚCI C2 C4 Podpora brzegowa Podpora pośrednia Podpora brzegowa Podpora brzegowa MSD 22x80xT MSD 22x100xT MSD 22xxT MSDC 22xxT Dane TECHNICZNE: Nośność charakterystyczna wkrętów na ścinanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 0,84 0,84 0,84 0,84 0, M6S-P 6,3/5,5xL M6S-SP 6,3/5,5xL 0,50 1,72 1,72 1,72 1,72 1, MSD T 1,20 [mm] 0,55 1,72 1,72 1,72 1,72 1, ,63 1,90 1,90 1,90 1,90 1, ,75 2,69 2,69 2,69 2,69 2, ,88 2,69 2,69 2,69 2,69 2, ,00 3,10 3,10 3,10 3,10 3, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 Nośność charakterystyczna wkrętów na wyrywanie*, [kn] Oznaczenie łącznika Grubość okładziny płyty warstwowej 1), [mm] Grubość podłoża stalowego 1), [mm] 0,40 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 3,10 3,10 3,10 7,78 7, M6S-P 6,3/5,5xL M6S-SP 6,3/5,5xL 0,50 3,10 3,10 3,10 7,78 7, MSD T 1,20 [mm] 0,55 3,10 3,10 3,10 7,78 7, ,63 3,10 3,10 3,10 7,78 7, ,75 3,10 3,10 3,10 7,78 7, ,88 3,10 3,10 3,10 7,78 7, ,00 3,10 3,10 3,10 7,78 7, ) Stal gatunku S280GD, SGD lub S350GD według PN-EN 10346:2011 * W celu wyznaczenia nośności obliczeniowej wartość charakterystyczną należy podzielić przez współczynnik 1,
