EUROPEJSKA APROBATA TECHNICZNA ETA-08/0061 Tłumaczenie na język polski z języka niemieckiego - oryginalna wersja w języku niemieckim

Transkrypt

1 Deutsches Institut für Bautechnik Niemiecki Instytut Techniki Budowlanej Urząd wydający aprobaty techniczne dla produktów i systemów budowlanych Instytucja prawa publicznego finansowana wspólnie przez federację i kraje związkowe Niemiecki Instytut Techniki Budowlanej Kolonnenstr. 30 B Berlin Członek EOTA Niemcy Member of EOTA Tel.: Faks: dibt@dibt.de EUROPEJSKA APROBATA TECHNICZNA ETA-08/0061 Tłumaczenie na język polski z języka niemieckiego - oryginalna wersja w języku niemieckim Nazwa handlowa Trade name Injection System fischer FIS VT Właściciel aprobaty Holder of approval Przedmiot aprobaty i sposób zastosowania produktu Generic type and use Of construction product Okres ważności: Validity: Zakład produkcyjny Manufacturing plant od from do to fischerwerke GmbH & Co. KG Otto-Hahn-Straße Denzlingen NIEMCY Kotwa wklejana w rozmiarze od M8 do M30 do zastosowania w betonie niezarysowanym. Bonded anchor in the size of M8 to M30 for use in non-cracked concret. 30 października października 2017 fischerwerke Niniejsza aprobata zawiera This Approval contains Niniejsza aprobata zastepuje This Approval replaces 26 stron łącznie z 17 załącznikami 26 pages including 17 annexes ETA-08/0061 z okresem ważności od do ETA-08/0061 with validity from to

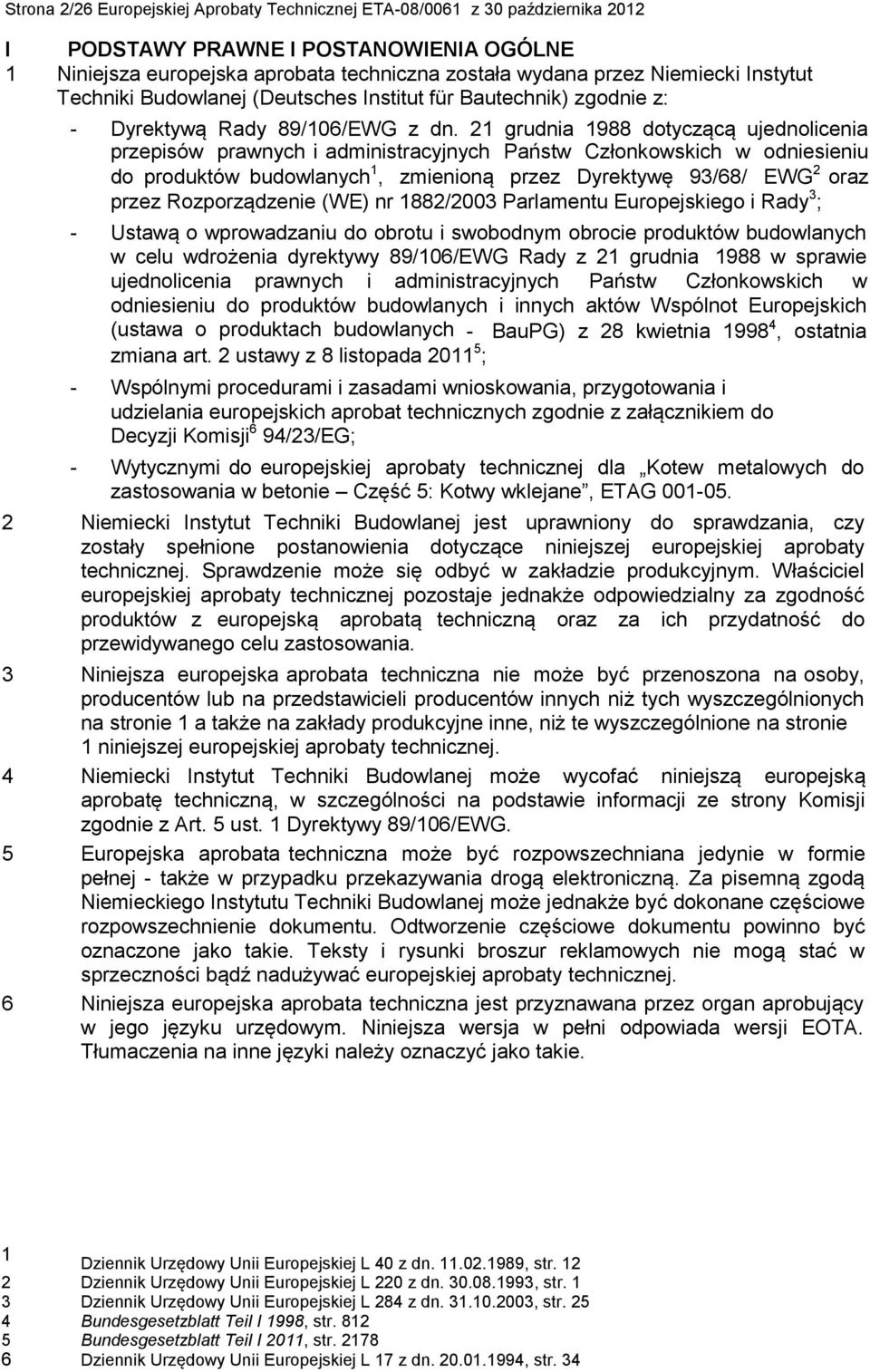

2 Strona 2/26 Europejskiej Aprobaty Technicznej I PODSTAWY PRAWNE I POSTANOWIENIA OGÓLNE 1 Niniejsza europejska aprobata techniczna została wydana przez Niemiecki Instytut Techniki Budowlanej (Deutsches Institut für Bautechnik) zgodnie z: - Dyrektywą Rady 89/106/EWG z dn. 21 grudnia 1988 dotyczącą ujednolicenia przepisów prawnych i administracyjnych Państw Członkowskich w odniesieniu do produktów budowlanych 1, zmienioną przez Dyrektywę 93/68/ EWG 2 oraz przez Rozporządzenie (WE) nr 1882/2003 Parlamentu Europejskiego i Rady 3 ; - Ustawą o wprowadzaniu do obrotu i swobodnym obrocie produktów budowlanych w celu wdrożenia dyrektywy 89/106/EWG Rady z 21 grudnia 1988 w sprawie ujednolicenia prawnych i administracyjnych Państw Członkowskich w odniesieniu do produktów budowlanych i innych aktów Wspólnot Europejskich (ustawa o produktach budowlanych - BauPG) z 28 kwietnia , ostatnia zmiana art. 2 ustawy z 8 listopada ; - Wspólnymi procedurami i zasadami wnioskowania, przygotowania i udzielania europejskich aprobat technicznych zgodnie z załącznikiem do Decyzji Komisji 6 94/23/EG; - Wytycznymi do europejskiej aprobaty technicznej dla Kotew metalowych do zastosowania w betonie Część 5: Kotwy wklejane, ETAG Niemiecki Instytut Techniki Budowlanej jest uprawniony do sprawdzania, czy zostały spełnione postanowienia dotyczące niniejszej europejskiej aprobaty technicznej. Sprawdzenie może się odbyć w zakładzie produkcyjnym. Właściciel europejskiej aprobaty technicznej pozostaje jednakże odpowiedzialny za zgodność produktów z europejską aprobatą techniczną oraz za ich przydatność do przewidywanego celu zastosowania. 3 Niniejsza europejska aprobata techniczna nie może być przenoszona na osoby, producentów lub na przedstawicieli producentów innych niż tych wyszczególnionych na stronie 1 a także na zakłady produkcyjne inne, niż te wyszczególnione na stronie 1 niniejszej europejskiej aprobaty technicznej. 4 Niemiecki Instytut Techniki Budowlanej może wycofać niniejszą europejską aprobatę techniczną, w szczególności na podstawie informacji ze strony Komisji zgodnie z Art. 5 ust. 1 Dyrektywy 89/106/EWG. 5 Europejska aprobata techniczna może być rozpowszechniana jedynie w formie pełnej - także w przypadku przekazywania drogą elektroniczną. Za pisemną zgodą Niemieckiego Instytutu Techniki Budowlanej może jednakże być dokonane częściowe rozpowszechnienie dokumentu. Odtworzenie częściowe dokumentu powinno być oznaczone jako takie. Teksty i rysunki broszur reklamowych nie mogą stać w sprzeczności bądź nadużywać europejskiej aprobaty technicznej. 6 Niniejsza europejska aprobata techniczna jest przyznawana przez organ aprobujący w jego języku urzędowym. Niniejsza wersja w pełni odpowiada wersji EOTA. Tłumaczenia na inne języki należy oznaczyć jako takie. 1 Dziennik Urzędowy Unii Europejskiej L 40 z dn , str Dziennik Urzędowy Unii Europejskiej L 220 z dn , str. 1 3 Dziennik Urzędowy Unii Europejskiej L 284 z dn , str Bundesgesetzblatt Teil I 1998, str Bundesgesetzblatt Teil I 2011, str Dziennik Urzędowy Unii Europejskiej L 17 z dn , str. 34

3 Strona 3/26 Europejskiej Aprobaty Technicznej II OKREŚLONE WARUNKI EUROPEJSKIEJ APROBATY TECHNICZNEJ 1 Opis produktu budowlanego i celu jego zastosowania 1.1 Opis produktu System iniekcyjny FIS VT stanowi kotwa wklejana, którą wykonuje się z zaprawy iniekcyjnej fischer FIS VT, FIS VT Low Speed lub FIS VT High Speed oraz łącznika stalowego. Ten element stalowy składa się z - pręta nagwintowanego fischer z o rozmiarach od M8 do M30; - kotwy z gwintem wewnętrznym RG MI o rozmiarach od M8 do M20. Element stalowy umiejscowiony zostaje w wywierconym otworze wypełnionym zaprawą iniekcyjną i zostaje zakotwiony poprzez zespojenie elementu mocowanego, zaprawy iniekcyjnej oraz betonu. Ilustracja produktu oraz opis jego przeznaczenia zostały podane w Zał. nr 1 i Zastosowanie Kotwa jest przeznaczona do zamocowań, w przypadku których muszą zostać spełnione wymagania odnośnie wytrzymałości mechanicznej i stateczności oraz bezpieczeństwa określone zgodnie z Podstawowymi Wymaganiami 1 i 4 Dyrektywy Rady 89/106 EWG a uszkodzenie bądź zniszczenie zakotwień, wykonanych przy pomocy tych produktów mogłoby spowodować zagrożenie dla życia lub zdrowia ludzkiego lub doprowadzić do poważnych konsekwencji finansowych. Niniejsza aprobata techniczna nie obejmuje bezpieczeństwa w przypadku pożaru (2 Wymaganie Podstawowe). Kotwa może zostać użyta jedynie w przypadku zakotwień poddanych obciążeniom statycznym bądź quasi-statycznym w betonie normalnym, zbrojonym lub niezbrojonym o minimalnej klasie wytrzymałości C20/25 i maksymalnej C50/60 zgodnie z normą EN 206-1: Kotwa może być stosowana jedynie w betonie niezarysowanym. Montaż kotwy może mieć miejsce w betonie suchym lub wilgotnym. Kotwa z gwintem wewnętrznym RG MI lub pręt nagwintowany fischer o rozmiarach od M12 do M30, z zastosowaniem współosiowych kartuszy w rozmiarach 380ml, 400ml oraz 410ml, mogą być montowane w otworach zalanych wodą, ale nie wodą morską. Kotwa może być zastosowana w następujących zakresach temperatur: Zakres temperatur I: -40 C do +80 C (max. temperatura długotrwała +50 C, a max. temperatura krótkotrwała +80 C) Zakres temperatur II: -40 C do +120 C (max. temperatura długotrwała +72 C, a max. temperatura krótkotrwała +120 C) Elementy wykonane ze stali cynkowanej galwanicznie: Element wykonany ze stali cynkowanej galwanicznie może być montowany jedynie w elementach betonowych w suchych warunkach wewnątrz budynku. Łączniki wykonane ze stali nierdzewnej A 4: Łącznik wykonany ze stali nierdzewnej może być montowany w elementach betonowych w suchych warunkach wewnątrz budynku, jak również w narażeniu na zewnętrzne warunki atmosferyczne (w tym środowisko morskie i przemysłowe) lub w trwale wilgotnych warunkach wewnątrz budynków, w przypadku kiedy brak szczególnych czynników agresywnych. Do takich szczególnych czynników agresywnych należy zaliczyć np. ciągłe, zmieniające się zanurzenie w wodzie morskiej lub w strefie rozprysku wody morskiej, atmosferę stężenia chlorków na basenach krytych lub atmosferę ze skrajnie wysokim poziomem zanieczyszczenia chemicznego (np. instalacje odsiarczania lub tunele drogowe, gdzie używa się materiałów usuwających oblodzenie).

4 Strona 4/26 Europejskiej Aprobaty Technicznej ETA-08/0061 z. 30 października 2012 Łączniki wykonane ze stali o wysokiej odporności na korozję C): Element wykonany ze stali nierdzewnej o podwyższonej odporności na korozję może być montowany w elementach betonowych w suchych warunkach wewnątrz budynku, jak również w narażeniu na zewnętrzne warunki atmosferyczne lub w trwale wilgotnych warunkach wewnątrz budynków, jak i w innych warunkach, w których występują szczególne czynniki agresywne. Do takich szczególnych czynników agresywnych należy zaliczyć np. ciągłe, zmieniające się zanurzenie w wodzie morskiej lub w strefie rozprysku wody morskiej, atmosferę stężenia chlorków na basenach krytych lub atmosferę ze skrajnie wysokim poziomem zanieczyszczenia chemicznego (np. instalacje odsiarczania lub tunele drogowe, gdzie używa się materiałów usuwających oblodzenie). Postanowienia niniejszej europejskiej aprobaty technicznej przyjęte są na podstawie założonego okresu użytkowania kotwy przez 50 lat. Dane dotyczące okresu użytkowania kotwy nie mogą być rozumiane jako gwarancja producenta, lecz należy je rozpatrywać jedynie jako pomoc przy wyborze właściwego produktu w aspekcie oczekiwanego i ekonomicznie odpowiedniego okresu użytkowania budowli. 2 Charakterystyka produktu i metody weryfikacji 2.1 Charakterystyka produktu Kotwa odpowiada rysunkom i warunkom zamieszczonym w Załącznikach od 1 do 5. Parametry materiałowe oraz wymiary i tolerancje wg zał. 1-5 odpowiadają wartościom zapisanym w dokumentacji technicznej 7 przedłożonej do tej europejskiej aprobaty technicznej. Wartości charakterystyczne kotwy dla wymiarowania zakotwień zostały podane w załącznikach od 8 do 17. Dwa składniki zaprawy fischer FIS VT, FIS VT Low Speed i FIS VT High Speed są dostarczane w stanie niezmieszanym w kartuszach typu Shuttle lub Coaxial wg zał. 1. Każdy kartusz jest oznaczony nadrukiem fischer FIS VT, fischer FIS VT Low Speed lub fischer FIS VT High Speed, etykieta zawiera informacje o sposobie montażu, terminie ważności, czasu utwardzania, czasu użycia (w zależności od temperatury) i informacjami o zagrożeniach. Każdy pręt nagwintowany fischer jest oznaczony klasą wytrzymałości zgodnie z załącznikiem nr 3. Każda kotwa z gwintem wewnętrznym RG MI jest oznakowana znakiem producenta i nominalnym rozmiarem, oznaczeniem typu stali i długością zgodnie z Załącznikiem nr 4. Każda kotwa z gwintem wewnętrznym RG MI wykonana ze stali nierdzewnej jest oznaczona dodatkowymi literami A4, a każda kotwa z gwintem wewnętrznym RG MI wykonana ze stali nierdzewnej jest oznaczona dodatkową literą C. Oznaczenie głębokości zakotwienia może nastąpić na budowie. 2.2 Metody weryfikacji Sprawdzenie przydatności kotwy do przewidywanego celu zastosowania w zależności od wymagań dotyczących odporności i stabilności mechanicznej oraz bezpieczeństwa użytkowania w myśl 1 i 4 Podstawowego Wymagania zostało przeprowadzone w zgodzie z Wytycznymi dla europejskich aprobat technicznych dla kotew metalowych do zastosowania w betonie, Część 1 Kotwy ustalenia ogólne oraz Część 5 Kotwy wklejane na podstawie Opcji 7. W uzupełnieniu postanowień niniejszej europejskiej aprobaty technicznej, które dotyczą produktów niebezpiecznych, mogą istnieć inne wymagania dotyczące stosowania tych produktów (np. zmiany w prawodawstwie europejskim i legislacjach krajowych, postanowienia i przepisy administracyjne). Aby sprostać postanowieniom Dyrektywy w sprawie produktów budowlanych, te wymagania również muszą zostać spełnione. 7 Dokumentacja techniczna niniejszej europejskiej aprobaty technicznej jest złożona w Deutsches Institut für Bautechnik i o ile jest ona istotna dla zadań uprawnionych organów włączonych do procedury zaświadczenia o zgodności, to powinna być przekazana tym organom. Z Deutsches Institut für Bau te ch nik / 09

5 Strona 5/26 Europejskiej Aprobaty Technicznej ETA-08/0061 z. 30 października Ocena i poświadczenie zgodności oraz oznakowanie CE 3.1 System poświadczania zgodności Zgodnie z decyzją 96/582/WE Komisji Europejskiej 8 należy stosować system 2(i) (określony jako System 1) zgodności. Ten system zgodności jest opisany poniżej, jak następuje: System 1: Certyfikacja zgodności produktu przez uprawniony organ certyfikacyjny oparta jest na następujących podstawach: (a) Zadania producenta: (1) zakładowa kontrola produkcji; (2) dalsze testowanie próbek pobranych w zakładzie przez producenta według ustalonego planu kontroli; (b) Zadania uprawnionego organu: (4) wstępne badanie produktu (5) wstępna inspekcja zakładu i zakładowej kontroli produkcji (6) ustawiczny nadzór, oszacowanie i zatwierdzenie zakładowej kontroli produkcji Uwaga: organy uprawnione są nazywane także jako jednostki notyfikowane. 3.2 Obowiązki Zadania producenta Zakładowa kontrola produkcji Producent musi przeprowadzać stałą, wewnętrzną kontrolę produkcji. Wszystkie elementy, wymagania i postanowienia przyjęte przez producenta muszą być systematycznie dokumentowane pisemnie w formie zasad i procedur, łącznie z zapisami o wynikach. Taki system kontroli produkcji zapewni, że produkt pozostaje w zgodzie z niniejszą europejską aprobata techniczną. Producent może używać jedynie materiałów i surowców określonych w dokumentacji technicznej do niniejszej europejskiej aprobaty technicznej. Zakładowa kontrola produkcji musi być zgodna z planem kontroli, który jest częścią dokumentacji technicznej niniejszej europejskiej aprobaty technicznej. Plan kontroli został ustalony w powiązaniu z systemem zakładowej kontroli produkcji realizowanym przez producenta i przedłożonym w Niemieckim Instytucie Techniki Budowlanej 9. Wyniki zakładowej kontroli produkcji należy przechowywać i poddawać ocenie zgodnie z postanowieniami planu kontroli Pozostałe zadania producenta Producent ma obowiązek na podstawie umowy włączyć organ, który jest uprawniony do zadań o których mowa w rozdziale 3.1 w dziedzinie kotew celem realizacji czynności wymienionych w rozdziale W tym celu producent powinien przedłożyć plan kontroli o którym mowa w rozdziałach i uprawnionemu organowi. Producent powinien sporządzić deklarację zgodności, stwierdzającej, że produkt budowlany jest zgodny z postanowieniami niniejszej europejskiej aprobaty technicznej. 8 Dziennik Urzędowy Unii Europejskiej L 254 z dn Plan kontroli jest poufną częścią składową dokumentacji powyższej europejskiej aprobaty technicznej i jest wręczany tylko uprawnionym organom włączonym do procedury poświadczenia zgodności. Patrz rozdział 3.2.2

6 Strona 6/26 Europejskiej Aprobaty Technicznej ETA-08/0061 z. 30 października Zadania uprawnionych organów Uprawniony organ powinien wykonać następujące zadania zgodnie z postanowieniami planu kontroli: - wstępne badanie produktu - wstępna inspekcja zakładu i zakładowej kontroli produkcji, - ustawiczny nadzór, ocena i zatwierdzenie zakładowej kontroli produkcji zgodnie z postanowieniami przedstawionymi w planie kontroli. Uprawniony organ powinien zapisać istotne punkty swoich działań, o których mowa powyżej oraz udokumentować uzyskane wyniki i wyciągnięte wnioski w pisemnym sprawozdaniu. Zaangażowany przez producenta uprawniony organ ma obowiązek przyznania certyfikatu UE zgodności produktu, stwierdzającego zgodność z postanowieniami niniejszej europejskiej aprobaty technicznej. W przypadku kiedy postanowienia niniejszej europejskiej aprobaty technicznej oraz odpowiedni plan kontroli nie byłyby wypełniane, organ certyfikacyjny ma obowiązek wycofania certyfikatu zgodności i niezwłocznego poinformowania o tym fakcie Niemieckiego Instytutu Techniki Budowlanej. 3.3 Oznakowanie CE Oznakowanie CE należy umieścić na każdym opakowaniu kotew. Po literach CE" należy podać numer identyfikacyjny uprawnionego organu certyfikacyjnego, jak też następujące dane dodatkowe: - nazwę i adres właściciela aprobaty (osoba prawna odpowiedzialna za produkcję), - dwie ostatnie cyfry roku, w którym zostało umieszczone oznakowanie CE, - numer certyfikatu zgodności UE dla produktu, - numer europejskiej aprobaty technicznej, - numer wytycznych dla europejskiej aprobaty technicznej, - kategoria zastosowania (ETAG 001-1, Opcja 7) - rozmiar 4 Założenia będące podstawą do pozytywnej oceny przydatności produktu do przewidzianego celu zastosowania 4.1 Produkcja Europejska aprobata techniczna została wydana dla produktu na podstawie uzgodnionych danych i informacji, które znajdują się w Niemieckim Instytucie Techniki Budowlanej, co identyfikuje produkt jako poddany ekspertyzie i oceniony. Zmiany w produkcie bądź procesie produkcji, które byłyby niezgodne z danymi / informacjami złożonymi w Niemieckim Instytucie Techniki Budowlanej, należy tam zgłosić przed ich wprowadzeniem. Niemiecki Instytut Techniki Budowlanej zadecyduje o tym, czy takie zmiany będą miały wpływ na aprobatę i czy w ich następstwie zachowana będzie ważność oznakowania CE umieszczonego na podstawie aprobaty, jak też o tym, czy konieczna będzie dodatkowa ekspertyza lub zmiana aprobaty. Z /12

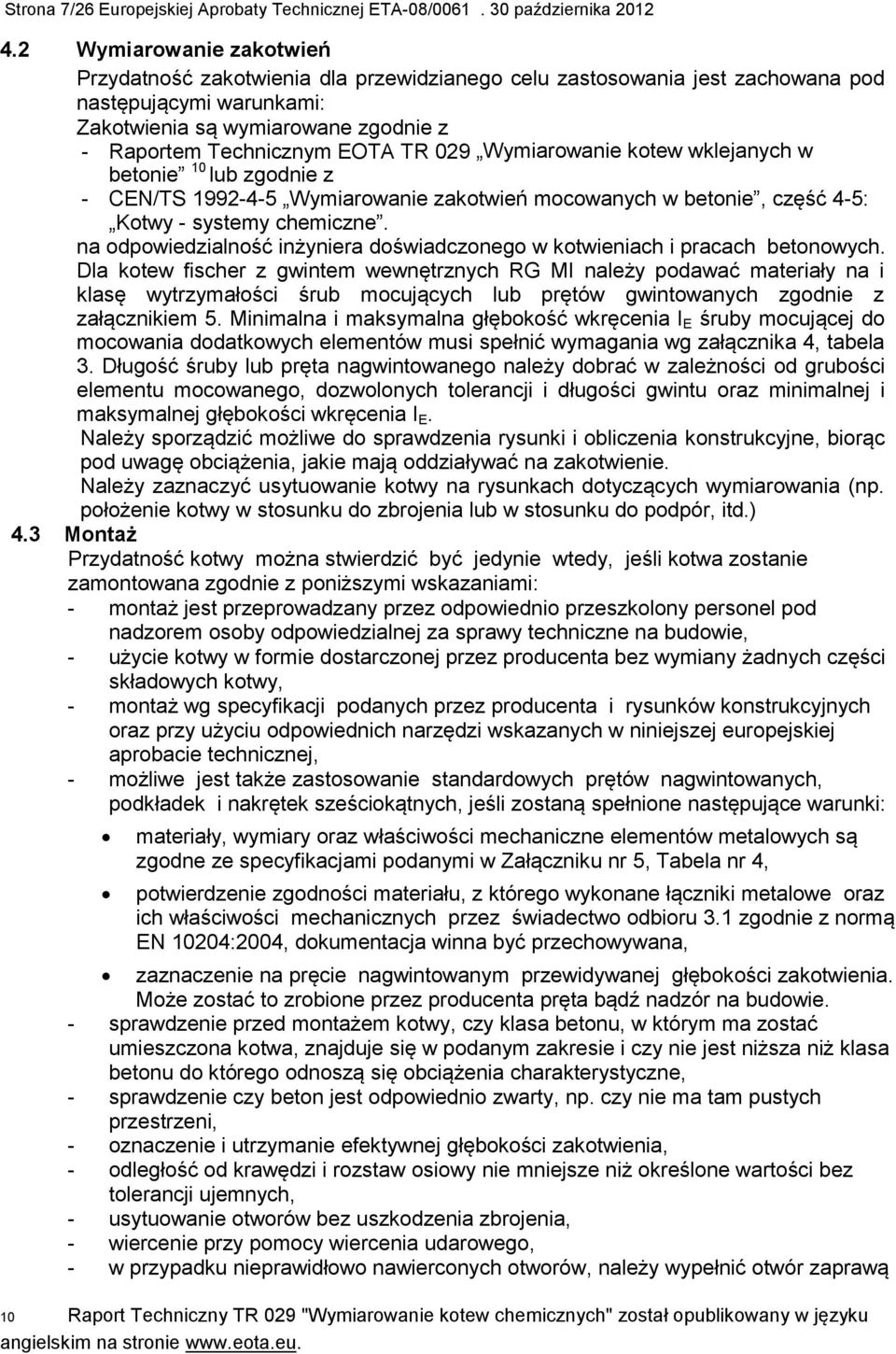

7 Strona 7/26 Europejskiej Aprobaty Technicznej ETA-08/ października Wymiarowanie zakotwień Przydatność zakotwienia dla przewidzianego celu zastosowania jest zachowana pod następującymi warunkami: Zakotwienia są wymiarowane zgodnie z - Raportem Technicznym EOTA TR 029 Wymiarowanie kotew wklejanych w betonie 10 lub zgodnie z - CEN/TS Wymiarowanie zakotwień mocowanych w betonie, część 4-5: Kotwy - systemy chemiczne. na odpowiedzialność inżyniera doświadczonego w kotwieniach i pracach betonowych. Dla kotew fischer z gwintem wewnętrznych RG MI należy podawać materiały na i klasę wytrzymałości śrub mocujących lub prętów gwintowanych zgodnie z załącznikiem 5. Minimalna i maksymalna głębokość wkręcenia I E śruby mocującej do mocowania dodatkowych elementów musi spełnić wymagania wg załącznika 4, tabela 3. Długość śruby lub pręta nagwintowanego należy dobrać w zależności od grubości elementu mocowanego, dozwolonych tolerancji i długości gwintu oraz minimalnej i maksymalnej głębokości wkręcenia I E. Należy sporządzić możliwe do sprawdzenia rysunki i obliczenia konstrukcyjne, biorąc pod uwagę obciążenia, jakie mają oddziaływać na zakotwienie. Należy zaznaczyć usytuowanie kotwy na rysunkach dotyczących wymiarowania (np. położenie kotwy w stosunku do zbrojenia lub w stosunku do podpór, itd.) 4.3 Montaż Przydatność kotwy można stwierdzić być jedynie wtedy, jeśli kotwa zostanie zamontowana zgodnie z poniższymi wskazaniami: - montaż jest przeprowadzany przez odpowiednio przeszkolony personel pod nadzorem osoby odpowiedzialnej za sprawy techniczne na budowie, - użycie kotwy w formie dostarczonej przez producenta bez wymiany żadnych części składowych kotwy, - montaż wg specyfikacji podanych przez producenta i rysunków konstrukcyjnych oraz przy użyciu odpowiednich narzędzi wskazanych w niniejszej europejskiej aprobacie technicznej, - możliwe jest także zastosowanie standardowych prętów nagwintowanych, podkładek i nakrętek sześciokątnych, jeśli zostaną spełnione następujące warunki: materiały, wymiary oraz właściwości mechaniczne elementów metalowych są zgodne ze specyfikacjami podanymi w Załączniku nr 5, Tabela nr 4, potwierdzenie zgodności materiału, z którego wykonane łączniki metalowe oraz ich właściwości mechanicznych przez świadectwo odbioru 3.1 zgodnie z normą EN 10204:2004, dokumentacja winna być przechowywana, zaznaczenie na pręcie nagwintowanym przewidywanej głębokości zakotwienia. Może zostać to zrobione przez producenta pręta bądź nadzór na budowie. - sprawdzenie przed montażem kotwy, czy klasa betonu, w którym ma zostać umieszczona kotwa, znajduje się w podanym zakresie i czy nie jest niższa niż klasa betonu do którego odnoszą się obciążenia charakterystyczne, - sprawdzenie czy beton jest odpowiednio zwarty, np. czy nie ma tam pustych przestrzeni, - oznaczenie i utrzymanie efektywnej głębokości zakotwienia, - odległość od krawędzi i rozstaw osiowy nie mniejsze niż określone wartości bez tolerancji ujemnych, - usytuowanie otworów bez uszkodzenia zbrojenia, - wiercenie przy pomocy wiercenia udarowego, - w przypadku nieprawidłowo nawierconych otworów, należy wypełnić otwór zaprawą 10 Raport Techniczny TR 029 "Wymiarowanie kotew chemicznych" został opublikowany w języku angielskim na stronie

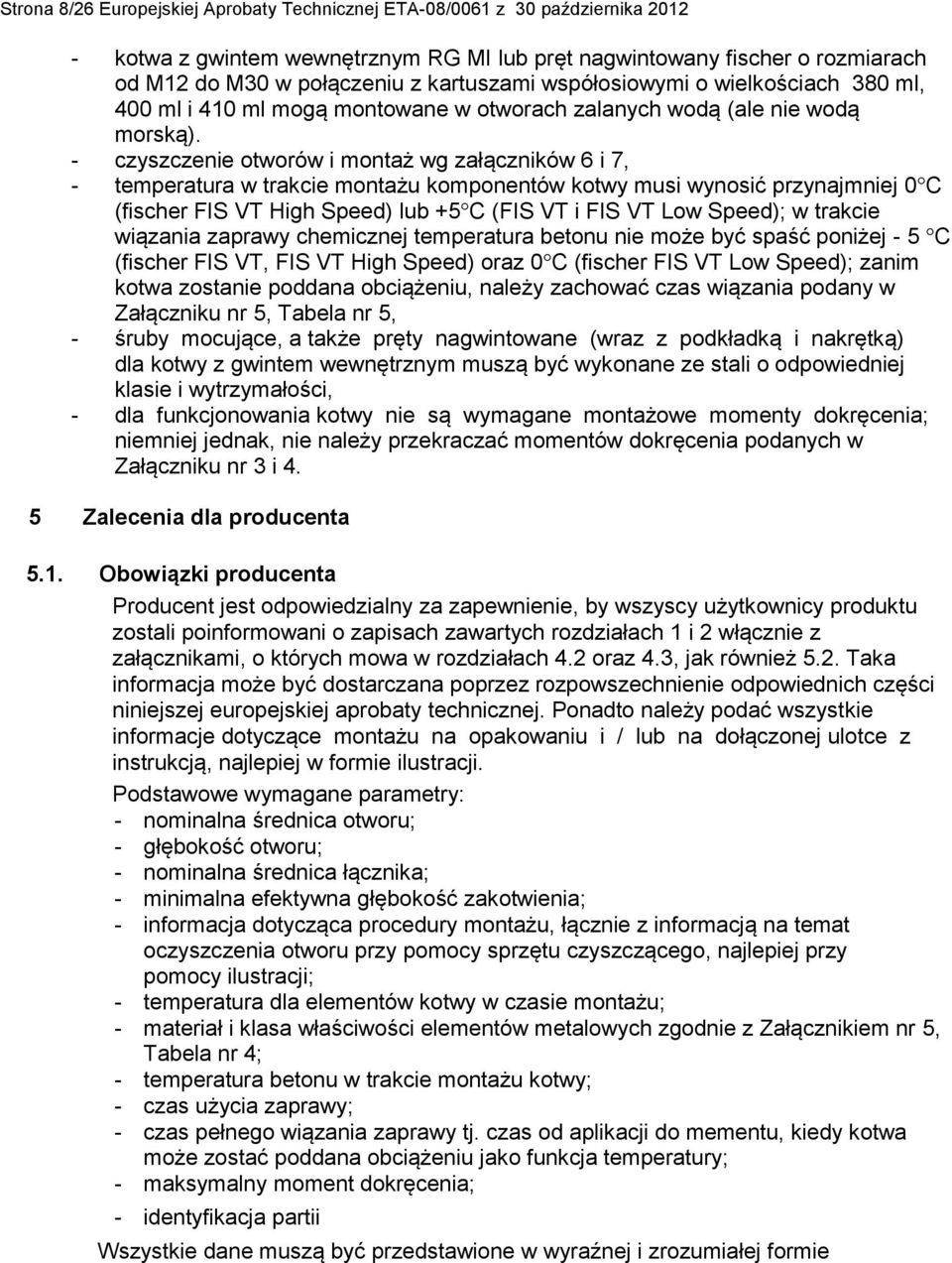

8 Strona 8/26 Europejskiej Aprobaty Technicznej - kotwa z gwintem wewnętrznym RG MI lub pręt nagwintowany fischer o rozmiarach od M12 do M30 w połączeniu z kartuszami współosiowymi o wielkościach 380 ml, 400 ml i 410 ml mogą montowane w otworach zalanych wodą (ale nie wodą morską). - czyszczenie otworów i montaż wg załączników 6 i 7, - temperatura w trakcie montażu komponentów kotwy musi wynosić przynajmniej 0 C (fischer FIS VT High Speed) lub +5 C (FIS VT i FIS VT Low Speed); w trakcie wiązania zaprawy chemicznej temperatura betonu nie może być spaść poniżej - 5 C (fischer FIS VT, FIS VT High Speed) oraz 0 C (fischer FIS VT Low Speed); zanim kotwa zostanie poddana obciążeniu, należy zachować czas wiązania podany w Załączniku nr 5, Tabela nr 5, - śruby mocujące, a także pręty nagwintowane (wraz z podkładką i nakrętką) dla kotwy z gwintem wewnętrznym muszą być wykonane ze stali o odpowiedniej klasie i wytrzymałości, - dla funkcjonowania kotwy nie są wymagane montażowe momenty dokręcenia; niemniej jednak, nie należy przekraczać momentów dokręcenia podanych w Załączniku nr 3 i 4. 5 Zalecenia dla producenta 5.1. Obowiązki producenta Producent jest odpowiedzialny za zapewnienie, by wszyscy użytkownicy produktu zostali poinformowani o zapisach zawartych rozdziałach 1 i 2 włącznie z załącznikami, o których mowa w rozdziałach 4.2 oraz 4.3, jak również 5.2. Taka informacja może być dostarczana poprzez rozpowszechnienie odpowiednich części niniejszej europejskiej aprobaty technicznej. Ponadto należy podać wszystkie informacje dotyczące montażu na opakowaniu i / lub na dołączonej ulotce z instrukcją, najlepiej w formie ilustracji. Podstawowe wymagane parametry: - nominalna średnica otworu; - głębokość otworu; - nominalna średnica łącznika; - minimalna efektywna głębokość zakotwienia; - informacja dotycząca procedury montażu, łącznie z informacją na temat oczyszczenia otworu przy pomocy sprzętu czyszczącego, najlepiej przy pomocy ilustracji; - temperatura dla elementów kotwy w czasie montażu; - materiał i klasa właściwości elementów metalowych zgodnie z Załącznikiem nr 5, Tabela nr 4; - temperatura betonu w trakcie montażu kotwy; - czas użycia zaprawy; - czas pełnego wiązania zaprawy tj. czas od aplikacji do mementu, kiedy kotwa może zostać poddana obciążeniu jako funkcja temperatury; - maksymalny moment dokręcenia; - identyfikacja partii Wszystkie dane muszą być przedstawione w wyraźnej i zrozumiałej formie

9 Strona 9/26 Europejskiej Aprobaty Technicznej 5.2. Pakowanie, transport i przechowywanie Kartusze z zaprawą powinny być chronione przed promieniowaniem słonecznym oraz powinny być przechowywane zgodnie z instrukcjami montażowymi producenta w suchych warunkach i w temperaturze min. +5 C lecz nie wyższej niż +25 C. Nie wolno używać kartuszy z zaprawą, których upłynął termin ważności. Kotwa powinna być pakowana i dostarczana jedynie jako kompletna całość. Kartusze z zaprawą winny być pakowane oddzielnie od łączników metalowych. Georg Feistel Kierownik Działu [podpis nieczytelny] poświadczył [podpis nieczytelny] pieczęć okrągła Niemieckiego Instytutu Techniki Budowlanej

10 Rurka przedłużająca Mieszalnik statyczny Strona 10 Europejskiej Aprobaty Technicznej Zakrętka Kartusz typu Shuttle (345 ml, 360 ml, 950 ml, 1100 ml, 1500 ml) Nadruk: fischer FIS VT Low Speed, FIS VT, FIS VT High Speed, wskazówki dotyczące montażu, skala przesuwu tłoka, czas użycia i utwardzania (w zależności od temperatury), termin ważności, informacje o zagrożeniach Zakrętka Kartusz współosiowy typu Coaxial (100 ml, 150 ml, 300 ml, 380 ml, 400 ml, 410 ml) Nadruk: fischer FIS VT Low Speed, FIS VT, FIS VT High Speed, wskazówki dotyczące montażu, skala przesuwu tłoka, czas użycia i utwardzania (w zależności od temperatury), termin ważności, informacje o zagrożeniach Pręty nagwintowane (łączniki) fischer Rozmiar Podkładka Nakrętka 6-kątna Kotwy z gwintem wewnętrznym fischer RG Rozmiar MI Śruba Pręt gwintowany Podkładka Nakrętka 6-kątna Załącznik 1

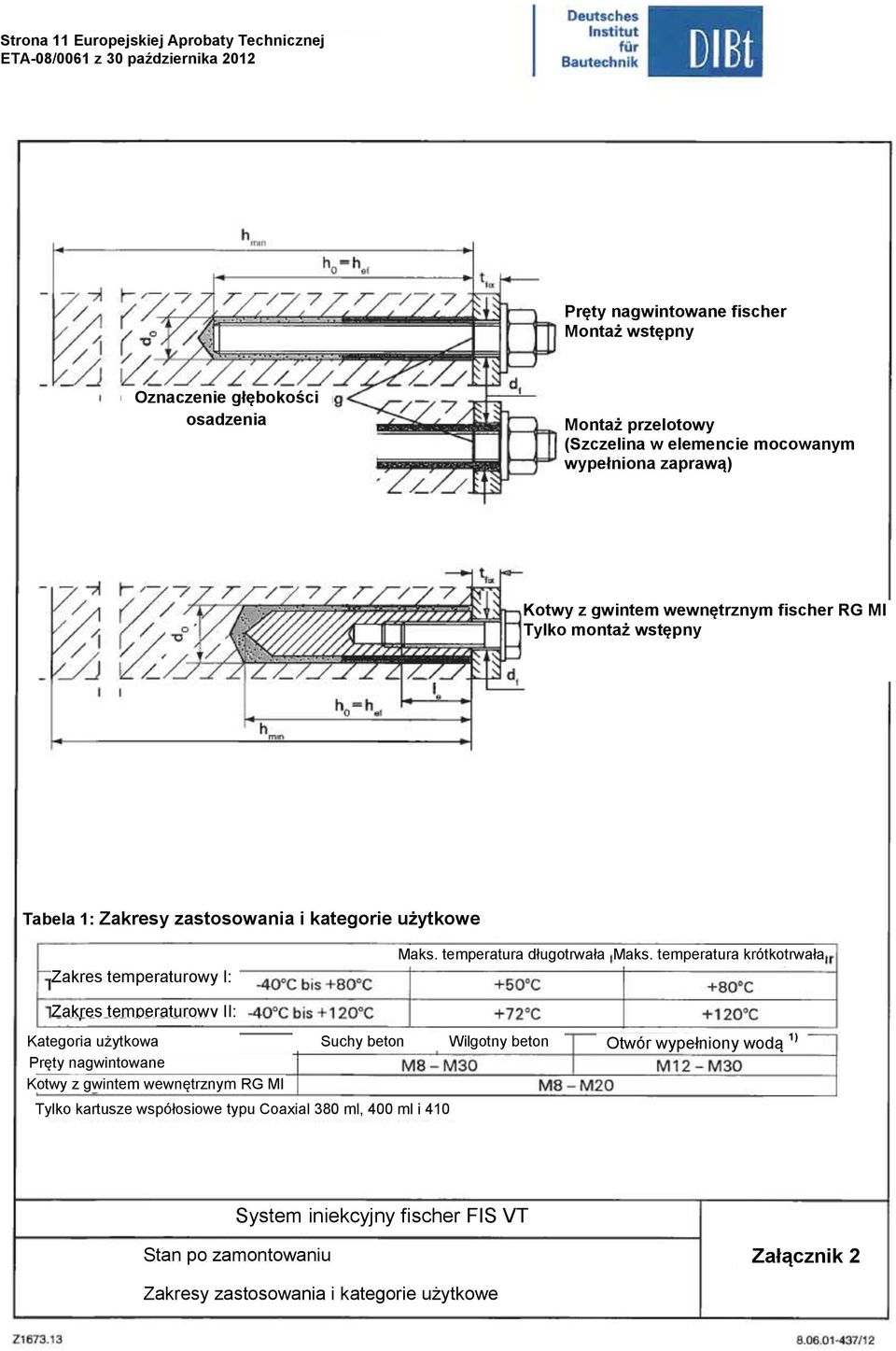

11 Strona 11 Europejskiej Aprobaty Technicznej Pręty nagwintowane fischer Montaż wstępny Oznaczenie głębokości osadzenia Montaż przelotowy (Szczelina w elemencie mocowanym wypełniona zaprawą) Kotwy z gwintem wewnętrznym fischer RG MI Tylko montaż wstępny Tabela 1: Zakresy zastosowania i kategorie użytkowe Zakres temperaturowy I: Maks. temperatura długotrwała Maks. temperatura krótkotrwała Zakres temperaturowy II: Kategoria użytkowa Pręty nagwintowane Kotwy z gwintem wewnętrznym RG MI Tylko kartusze współosiowe typu Coaxial 380 ml, 400 ml i 410 ml Suchy beton Wilgotny beton Otwór wypełniony wodą 1) Stan po zamontowaniu Załącznik 2 Zakresy zastosowania i kategorie użytkowe

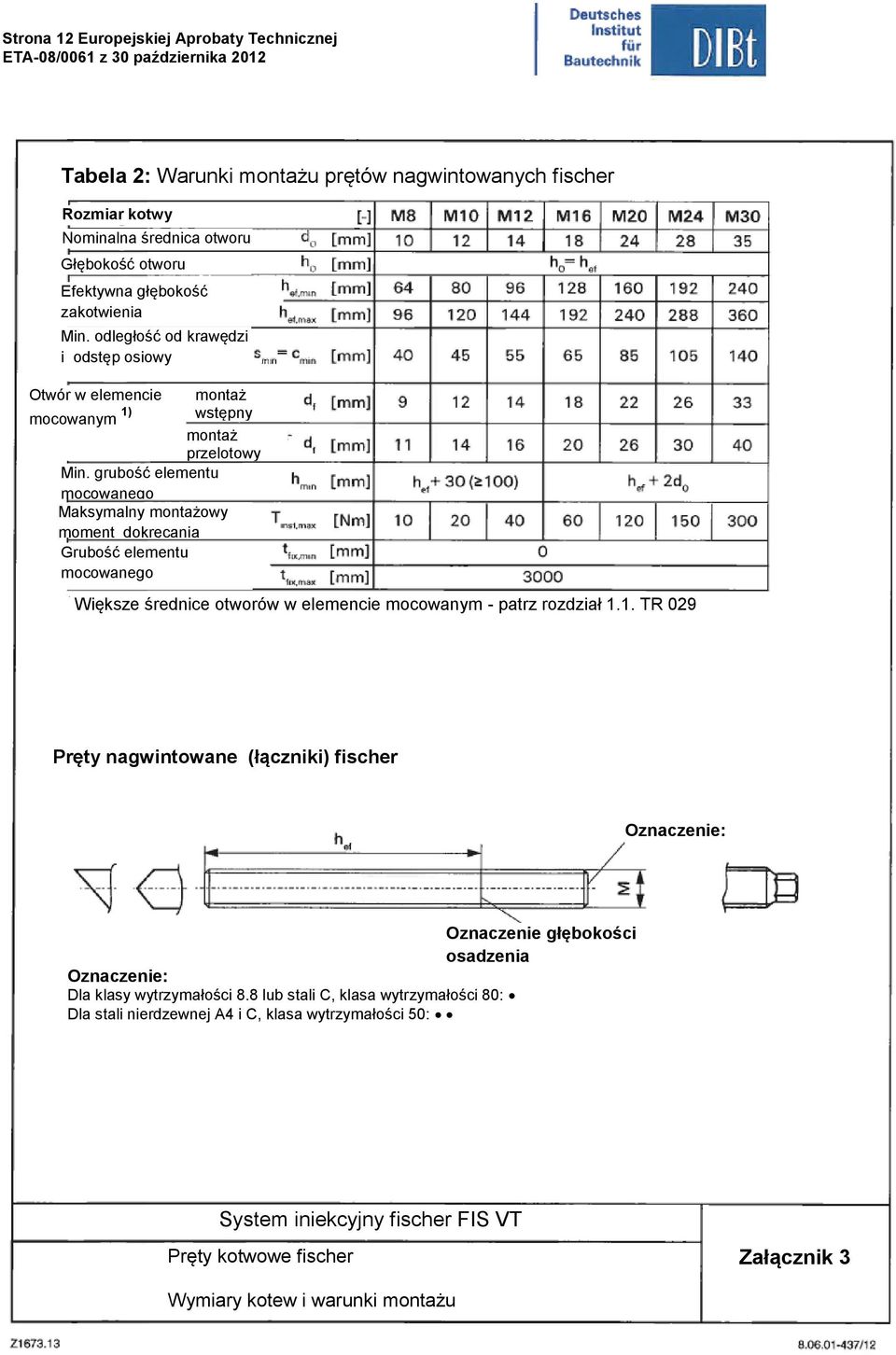

12 Strona 12 Europejskiej Aprobaty Technicznej Tabela 2: Warunki montażu prętów nagwintowanych fischer Rozmiar kotwy Nominalna średnica otworu Głębokość otworu Efektywna głębokość zakotwienia Min. odległość od krawędzi i odstęp osiowy Otwór w elemencie mocowanym 1) montaż wstępny montaż przelotowy Min. grubość elementu mocowanego Maksymalny montażowy moment dokręcania Grubość elementu mocowanego Większe średnice otworów w elemencie mocowanym - patrz rozdział 1.1. TR 029 Pręty nagwintowane (łączniki) fischer Oznaczenie: Oznaczenie głębokości osadzenia Oznaczenie: Dla klasy wytrzymałości 8.8 lub stali C, klasa wytrzymałości 80: Dla stali nierdzewnej A4 i C, klasa wytrzymałości 50: Pręty kotwowe fischer Załącznik 3 Wymiary kotew i warunki montażu

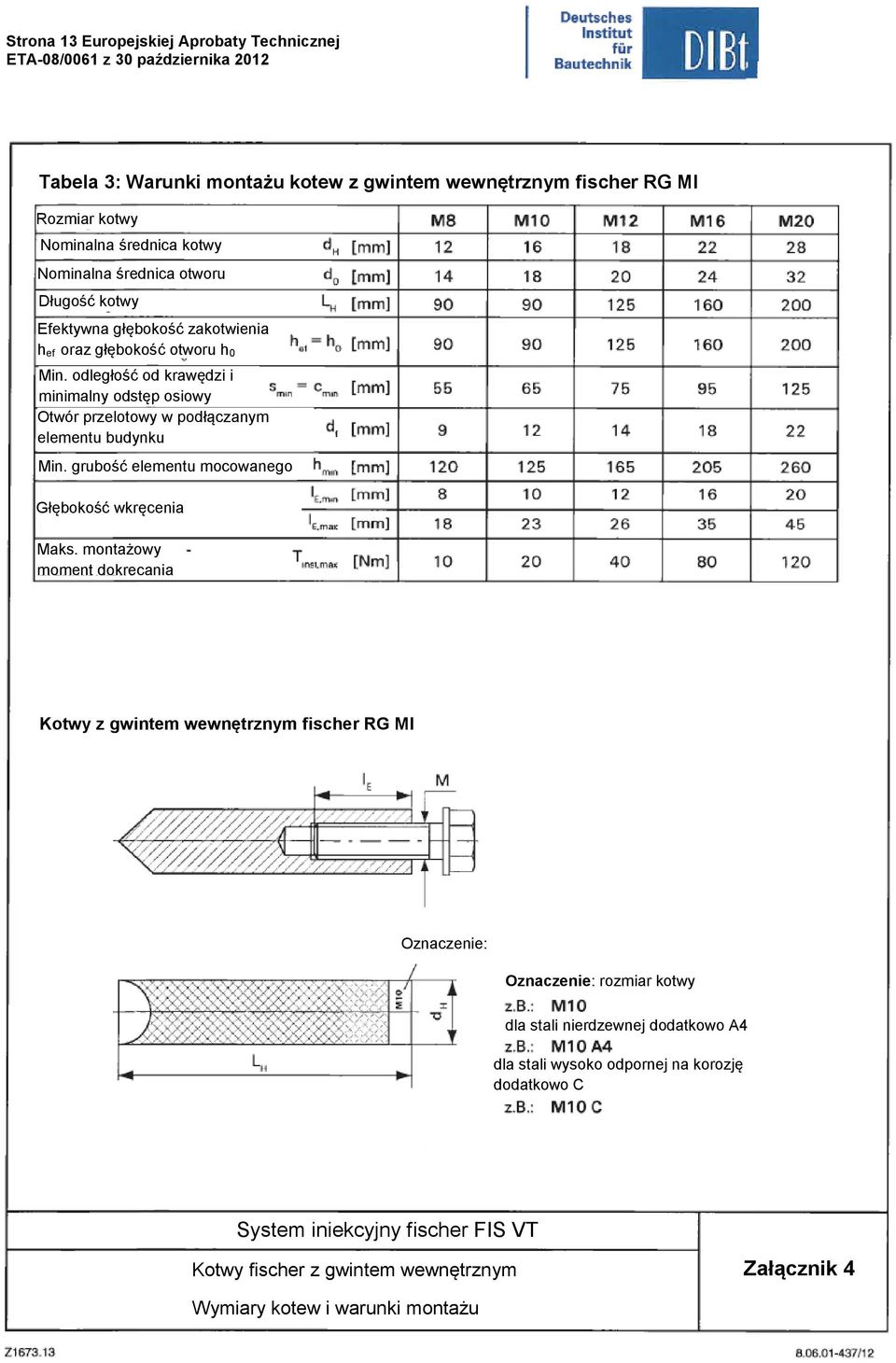

13 Strona 13 Europejskiej Aprobaty Technicznej Tabela 3: Warunki montażu kotew z gwintem wewnętrznym fischer RG MI Rozmiar kotwy Nominalna średnica kotwy Nominalna średnica otworu Długość kotwy Efektywna głębokość zakotwienia h ef oraz głębokość otworu h 0 Min. odległość od krawędzi i minimalny odstęp osiowy Otwór przelotowy w podłączanym elementu budynku Min. grubość elementu mocowanego Głębokość wkręcenia Maks. montażowy moment dokręcania Kotwy z gwintem wewnętrznym fischer RG MI Oznaczenie: Oznaczenie: rozmiar kotwy dla stali nierdzewnej dodatkowo A4 dla stali wysoko odpornej na korozję dodatkowo C Kotwy fischer z gwintem wewnętrznym Załącznik 4 Wymiary kotew i warunki montażu

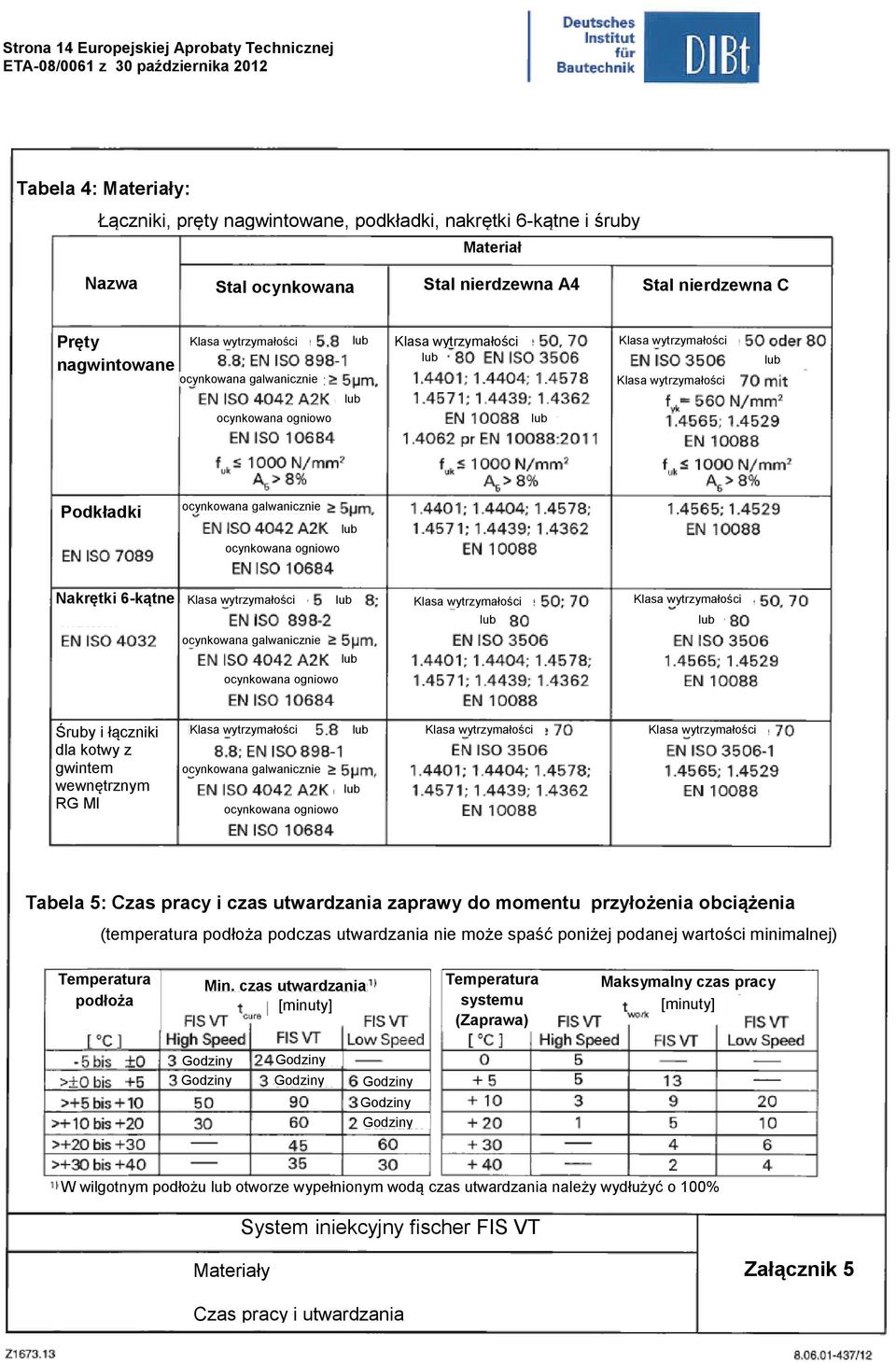

14 Strona 14 Europejskiej Aprobaty Technicznej Tabela 4: Materiały: Łączniki, pręty nagwintowane, podkładki, nakrętki 6-kątne i śruby Materiał Nazwa Stal ocynkowana Stal nierdzewna A4 Stal nierdzewna C Pręty nagwintowane Klasa wytrzymałości ocynkowana galwanicznie ocynkowana ogniowo lub lub Klasa wytrzymałości lub lub Klasa wytrzymałości Klasa wytrzymałości lub Podkładki ocynkowana galwanicznie ocynkowana ogniowo lub Nakrętki 6-kątne Klasa wytrzymałości lub Klasa wytrzymałości lub Klasa wytrzymałości lub ocynkowana galwanicznie lub ocynkowana ogniowo Śruby i łączniki dla kotwy z gwintem wewnętrznym RG MI Klasa wytrzymałości lub Klasa wytrzymałości Klasa wytrzymałości ocynkowana galwanicznie lub ocynkowana ogniowo Tabela 5: Czas pracy i czas utwardzania zaprawy do momentu przyłożenia obciążenia (temperatura podłoża podczas utwardzania nie może spaść poniżej podanej wartości minimalnej) Temperatura podłoża Min. czas utwardzania [minuty] Temperatura systemu (Zaprawa) Maksymalny czas pracy [minuty] Godziny Godziny Godziny Godziny Godziny Godziny Godziny W wilgotnym podłożu lub otworze wypełnionym wodą czas utwardzania należy wydłużyć o 100% Materiały Załącznik 5 Czas pracy i utwardzania

15 Strona 15 Europejskiej Aprobaty Technicznej Wiercenie i czyszczenie otworów Wywiercić otwór. Średnica otworu d 0 i głębokość h 0 - patrz tabela 1. d 0 < 18 mm: przedmuchać otwór cztery razy ręczną pompką. d 18 mm: przedmuchać otwór cztery razy sprężonym powietrzem bez zawartości oleju (p> 6 bar) Założyć do wiertarki odpowiednią szczotkę i wyszczotkować cztery razy otwór. Do głębokich otworów zastosować przedłużkę. d < 18 mm: przedmuchać otwór cztery razy ręczną pompką. d 18 mm: przedmuchać otwór cztery razy sprężonym powietrzem bez zawartości oleju (p> 6 bar) Przygotowanie kartusza Odkręcić zakrętkę. Przykręcić mieszalnik statyczny (spirala musi być dobrze widoczna w mieszalniku). Włożyć kartusz do pistoletu. Wycisnąć pasek zaprawy o długości około 10 cm, aż uzyska jednolity, szary kolor. Zaprawa o niejednolitym zabarwieniu nie utwardza się prawidłowo i należy ją wyrzucić. Instrukcja montażu Załącznik 6 Część 1

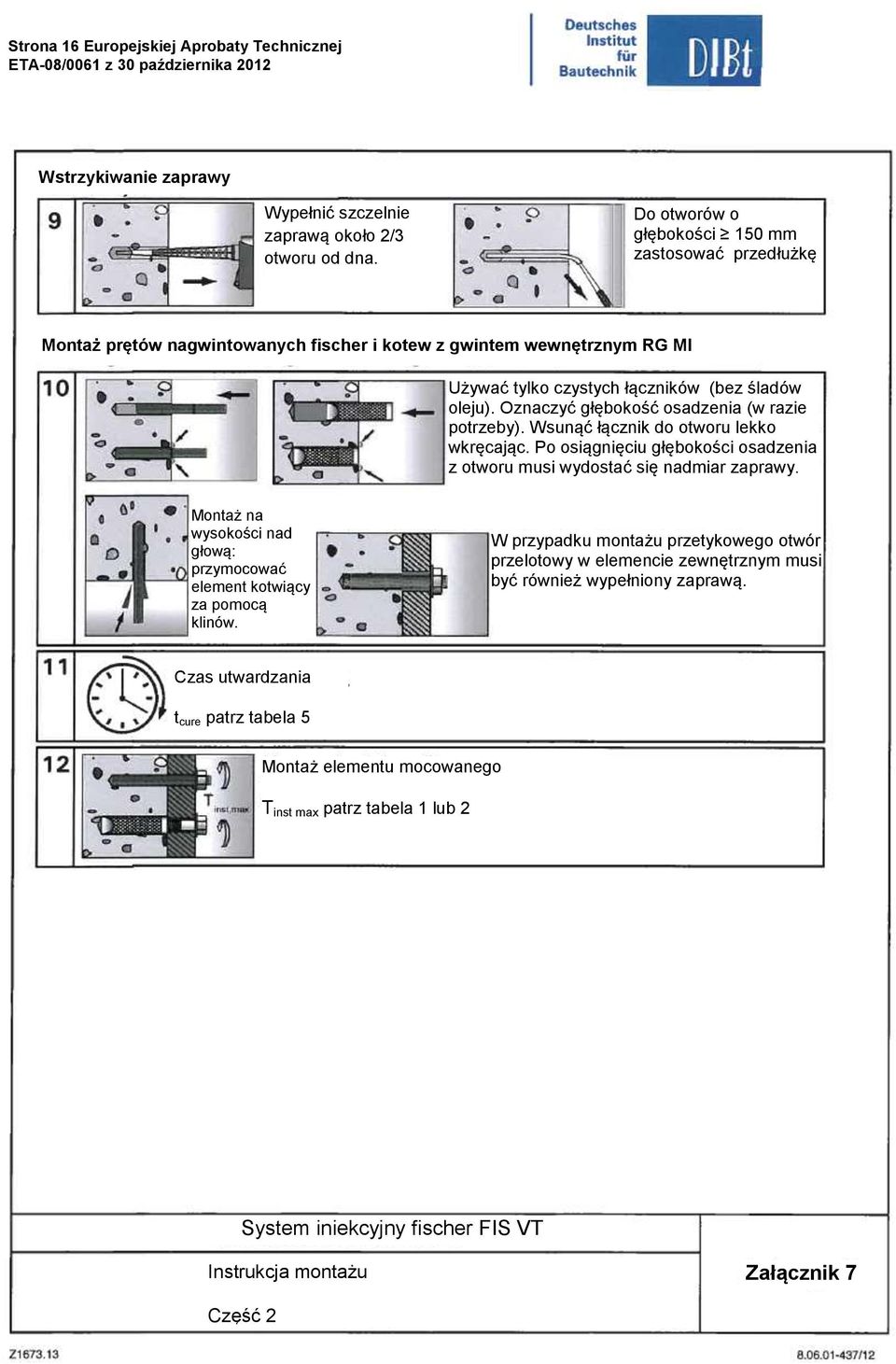

16 Strona 16 Europejskiej Aprobaty Technicznej Wstrzykiwanie zaprawy Wypełnić szczelnie zaprawą około 2/3 otworu od dna. Do otworów o głębokości 150 mm zastosować przedłużkę Montaż prętów nagwintowanych fischer i kotew z gwintem wewnętrznym RG MI Używać tylko czystych łączników (bez śladów oleju). Oznaczyć głębokość osadzenia (w razie potrzeby). Wsunąć łącznik do otworu lekko wkręcając. Po osiągnięciu głębokości osadzenia z otworu musi wydostać się nadmiar zaprawy. Montaż na wysokości nad głową: przymocować element kotwiący za pomocą klinów. W przypadku montażu przetykowego otwór przelotowy w elemencie zewnętrznym musi być również wypełniony zaprawą. Czas utwardzania t cure patrz tabela 5 Montaż elementu mocowanego T inst max patrz tabela 1 lub 2 Instrukcja montażu Załącznik 7 Część 2

17 Współczynnik bezpieczeństwa Charakterystyczna nośność N Strona 17 Europejskiej Aprobaty Technicznej Tabela 6: Metoda wymiarowania wg TR 029. Rozmiar Zniszczenie stali Charakterystyczna nośność na wyrywanie prętów nagwintowanych fischer Stal nierdzewna A4 i stal C Stal nierdzewna A4 i stal C Kombinacja uszkodzenia poprzez wyrwanie kotwy i odłupanie betonu Średnica obliczeniowa Charakterystyczna nośność połączenia w betonie niezarysowanym C20/25 Kategoria użytkowa: suchy lub wilgotny beton Charakterystyczna nośność połączenia w betonie niezarysowanym C20/25 Kategoria użytkowa: otwór wypełniony wodą Współczynniki zwiększające dla Odłupanie betonu Odległość od krawędzi Odległość osiowa Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,2 Dla stali Patrz załącznik 2 Pręty nagwintowane fischer Metoda wymiarowania wg TR 029 Charakterystyczna nośność na wyrywanie Załącznik 8

18 Charakteryst. moment zginający Charakteryst. nośność V Strona 18 Europejskiej Aprobaty Technicznej Tabela 7: Metoda wymiarowania wg TR 029. Charakterystyczna nośność na wyrywanie ze ścinaniem dla prętów nagwintowanych fischer Rozmiar Zniszczenie stali bez ramienia dźwigni klasa stali Stal nierdzewna A4 i stal C klasa stali Zniszczenie stali z ramieniem dźwigni klasa stali Stal nierdzewna A4 i stal C klasa stali Współczynnik bezpieczeństwa dla zniszczenia stali Stal nierdzewna A4 i stal C klasa stali Współczynnik k w równaniu (5.7) Technical Report TR 029 rozdział Współczynnik bezpieczeństwa Współczynnik bezpieczeństwa klasa stali Odłupanie betonu po stronie przeciwnej do obciążenia Odłupanie krawędzi betonu Patrz Technical Report TR 029, rozdział W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,0 Dla stali Pręty nagwintowane fischer Metoda wymiarowania wg TR 029 Charakterystyczna nośność na wyrywanie ze ścinaniem Załącznik 9

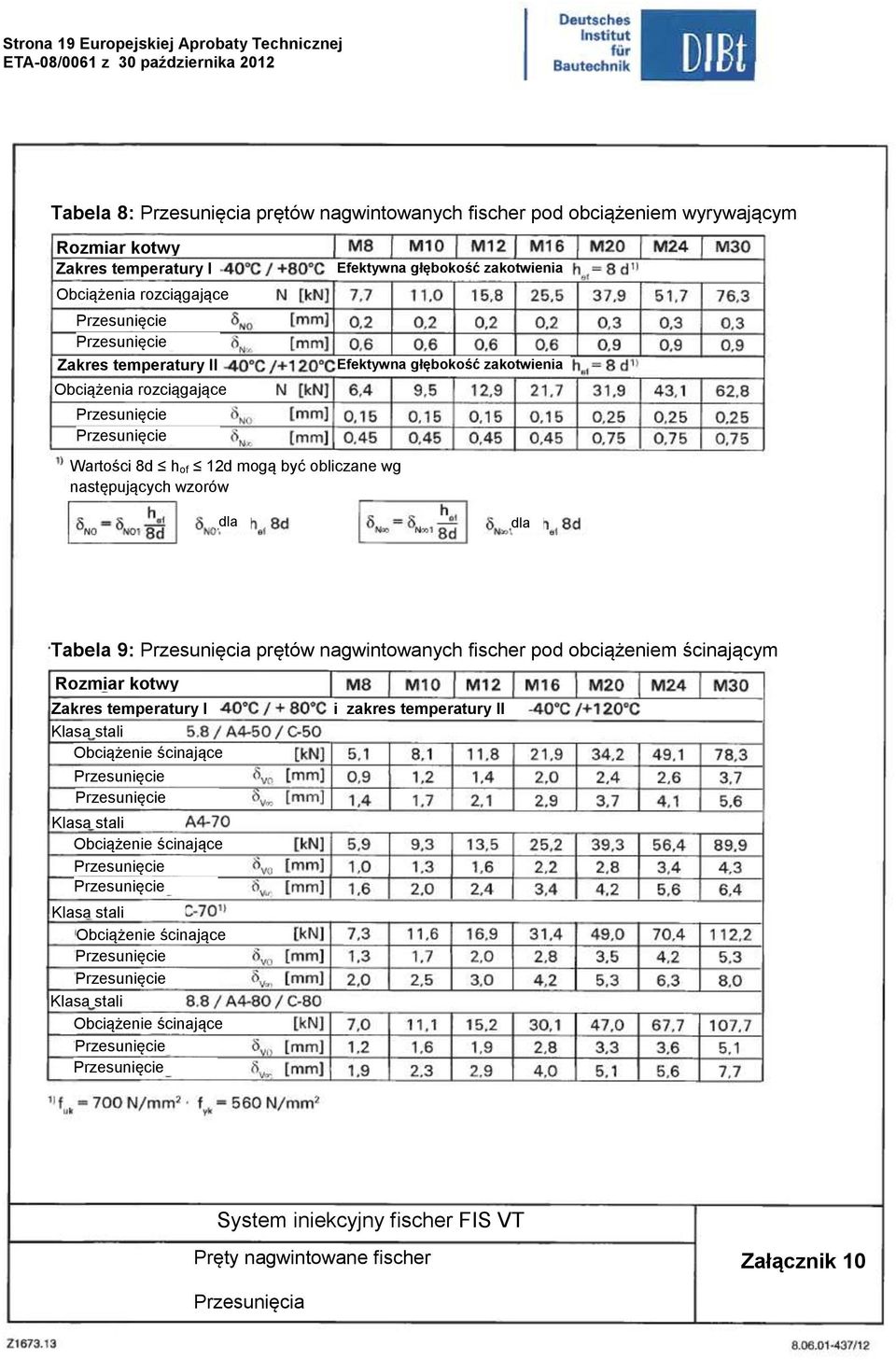

19 Strona 19 Europejskiej Aprobaty Technicznej Tabela 8: Przesunięcia prętów nagwintowanych fischer pod obciążeniem wyrywającym Rozmiar kotwy I Obciążenia rozciągające II Obciążenia rozciągające Wartości 8d h of 12d mogą być obliczane wg następujących wzorów Efektywna głębokość zakotwienia Efektywna głębokość zakotwienia dla dla Tabela 9: Przesunięcia prętów nagwintowanych fischer pod obciążeniem ścinającym Rozmiar kotwy I Obciążenie ścinające Obciążenie ścinające Obciążenie ścinające Obciążenie ścinające i zakres temperatury II Pręty nagwintowane fischer Załącznik 10 Przesunięcia

20 Strona 20 Europejskiej Aprobaty Technicznej Tabela 10: Wymiarowanie wg TR 029. Charakterystyczna nośność na wyrywanie. Kotwy fischer z gwintem wewnętrznym RG MI Rozmiar Zniszczenie stali Charakterystyczna nośność ze śrubą Współczynnik bezpieczeństwa Kombinacja zniszczenia poprzez wyrwanie kotwy i odłupanie krawędzi betonu Średnica obliczeniowa Efektywna głębokość zakotwienia Charakterystyczne wartości w betonie C20/25; Kategoria użytkowa: suchy lub wilgotny beton Charakterystyczne wartości w betonie C20/25; Kategoria użytkowa: otwór wypełniony wodą Współczynniki zwiększające dla Odłupanie betonu Odległość od krawędzi Odległość osiowa Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik. bezpieczeństwa = 1,2 Patrz załącznik 2 Wymiarowanie wg TR 029 Kotwy fischer z gwintem wewnętrznym RG MI Charakterystyczna nośność na rozciąganie Załącznik 11

21 Strona 21 Europejskiej Aprobaty Technicznej Tabela 11: Wymiarowanie wg TR 029. Charakterystyczna nośność na wyrywanie ze ścinaniem kotew fischer z gwintem wewnętrznym RG MI Rozmiar Zniszczenie stali bez ramienia dźwigni Charakterystyczna nośność 70 Współczynnik bezpieczeństwa 70 Zniszczenie stali z ramieniem dźwigni Charakterystyczny moment zginający 70 Współczynnik bezpieczeństwa 70 Odłupanie betonu po stronie przeciwnej do obciążenia Współczynnik k w równaniu (5.7) Technical Report TR 029 rozdział Współczynnik bezpieczeństwa Odłupanie krawędzi betonu Patrz Technical Report TR 029, rozdział Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,0 Wymiarowanie wg TR 029 Kotwy fischer z gwintem wewnętrznym RG MI Charakterystyczna nośność na wyrywanie ścinające Załącznik 12

22 Strona 22 Europejskiej Aprobaty Technicznej Tabela 12: Przesunięcia kotew fischer z gwintem wewnętrznym RG MI pod obciążeniem wyrywającym Rozmiar kotwy I Obciążenia wyrywające II Obciążenia wyrywające Tabela 13: Przesunięcia kotew fischer z gwintem wewnętrznym RG MI pod obciążeniem ścinającym Rozmiar kotwy Ścinanie klasa stali i zakres temperatury Ścinanie klasa stali Obciążenie ścinające klasa stali Obciążenie ścinające klasa stali Kotwy fischer z gwintem wewnętrznym RG MI Załącznik 13 Przesunięcia

23 Współczynnik bezpieczeństwa Charakterystyczna nośność N Strona 23 Europejskiej Aprobaty Technicznej Tabela 14: Metoda wymiarowania wg CEN/TS :2009. Charakterystyczna nośność na wyrywanie prętów nagwintowanych fischer. Rozmiar Zniszczenie stali Stal nierdzewna A4 i stal C Klasa stali Stal nierdzewna A4 i stal C Klasa stali Kombinacja zniszczenia wyrwania kotwy i odłupania betonu Średnica obliczeniowa Charakterystyczna wytrzymałość połączenia w betonie niezarysowanym C20/25; Kategoria użytkowania: suchy lub wilgotny beton Charakterystyczna wytrzymałość połączenia w betonie niezarysowanym C20/25 Kategoria użytkowania: otwór wypełniony wodą Współczynnik dla betonu niezarysowanego k ucr Współczynniki zwiększające dla Wyrwanie stożka betonu Odległość od krawędzi Odległość osiowa Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,2 Dla stali Patrz załącznik 2 Pręty nagwintowane fischer Metoda wymiarowania wg CEN/TS :2009 Charakterystyczna nośność na wyrywanie Przesunięcia patrz załącznik 10 Załącznik 14

24 Charakteryst. moment zginający Charakteryst. nośność V Strona 24 Europejskiej Aprobaty Technicznej Tabela 15: Metoda wymiarowania wg CEN/TS :2009. Rozmiar Charakterystyczna nośność prętów nagwintowanych fischer na wyrywanie ze ścinaniem Zniszczenie stali bez ramienia dźwigni Stal nierdzewna A4 i stal C Klasa stali Zniszczenie stali z ramieniem dźwigni Stal nierdzewna A4 i stal C Współczynnik ciągliwości Klasa stali Częściowy współczynnik bezpieczeństwa dla zniszczenia stali Stal nierdzewna A4 i stal C Klasa stali Wyrwanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik w równaniu (2.7) CEN/TS rozdział Współczynnik bezpieczeństwa Odspojenie krawędzi betonu Patrz CEN/TS , rozdział Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik. bezpieczeństwa = 1,0 Dla stali Przesunięcia patrz załącznik 10 Pręty nagwintowane fischer Metoda wymiarowania wg CEN/TS :2009 Charakterystyczna nośność na wyrywanie ze ścinaniem Załącznik 15

25 Strona 25 Europejskiej Aprobaty Technicznej Tabela 16: Metoda wymiarowania wg CEN/TS :2009. Charakterystyczna wytrzymałość na wyrywanie kotew fischer z gwintem wewnętrznym RG MI.. Rozmiar Zniszczenie stali Charakterystyczna nośność ze śrubą 70 Współczynnik bezpieczeństwa 70 Kombinacja zniszczenia poprzez wyrwanie kotwy i odłupanie krawędzi betonu Średnica obliczeniowa Efektywna głębokość zakotwienia Charakterystyczne wartości w betonie C20/25; Kategoria użytkowania: suchy lub wilgotny beton Charakterystyczne wartości w betonie C20/25; Kategoria użytkowania: otwór wypełniony wodą Współczynnik dla betonu niezarysowanego Współczynniki zwiększające dla Wyrwanie stożka betonu Odległość od krawędzi Odległość osiowa Współczynnik bezpieczeństwa W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,2 Patrz załącznik 2 Przesunięcia patrz załącznik 13 Wymiarowanie wg CEN/TS :2009 Kotwy fischer z gwintem wewnętrznym RG MI Charakterystyczna nośność na wyrywanie Załącznik 16

26 Strona 26 Europejskiej Aprobaty Technicznej Tabela 17: Metoda wymiarowania wg CEN/TS :2009. Rozmiar Kotwy fischer z gwintem wewnętrznym RG MI. Charakterystyczna nośność na wyrywanie ze ścinaniem Zniszczenie stali bez ramienia dźwigni Charakterystyczna nośność 70 Współczynnik bezpieczeństwa 70 Zniszczenie stali z ramieniem dźwigni Charakterystyczny moment zginający 70 Współczynnik ciągliwości Współczynnik bezpieczeństwa 70 Odłupanie betonu po stronie przeciwnej do kierunku obciążenia Współczynnik w równaniu (2.7) CEN/TS , rozdział Współczynnik bezpieczeństwa Odłupanie krawędzi betonu Współczynnik bezpieczeństwa Patrz CEN/TS , rozdział W razie braku innych przepisów krajowych Zawarty jest współczynnik bezpieczeństwa = 1,0 Przesunięcia patrz załącznik 13 Wymiarowanie wg CEN/TS :2009 Kotwy fischer z gwintem wewnętrznym RG MI Charakterystyczna nośność na wyrywanie ze ścinaniem Załącznik 17
