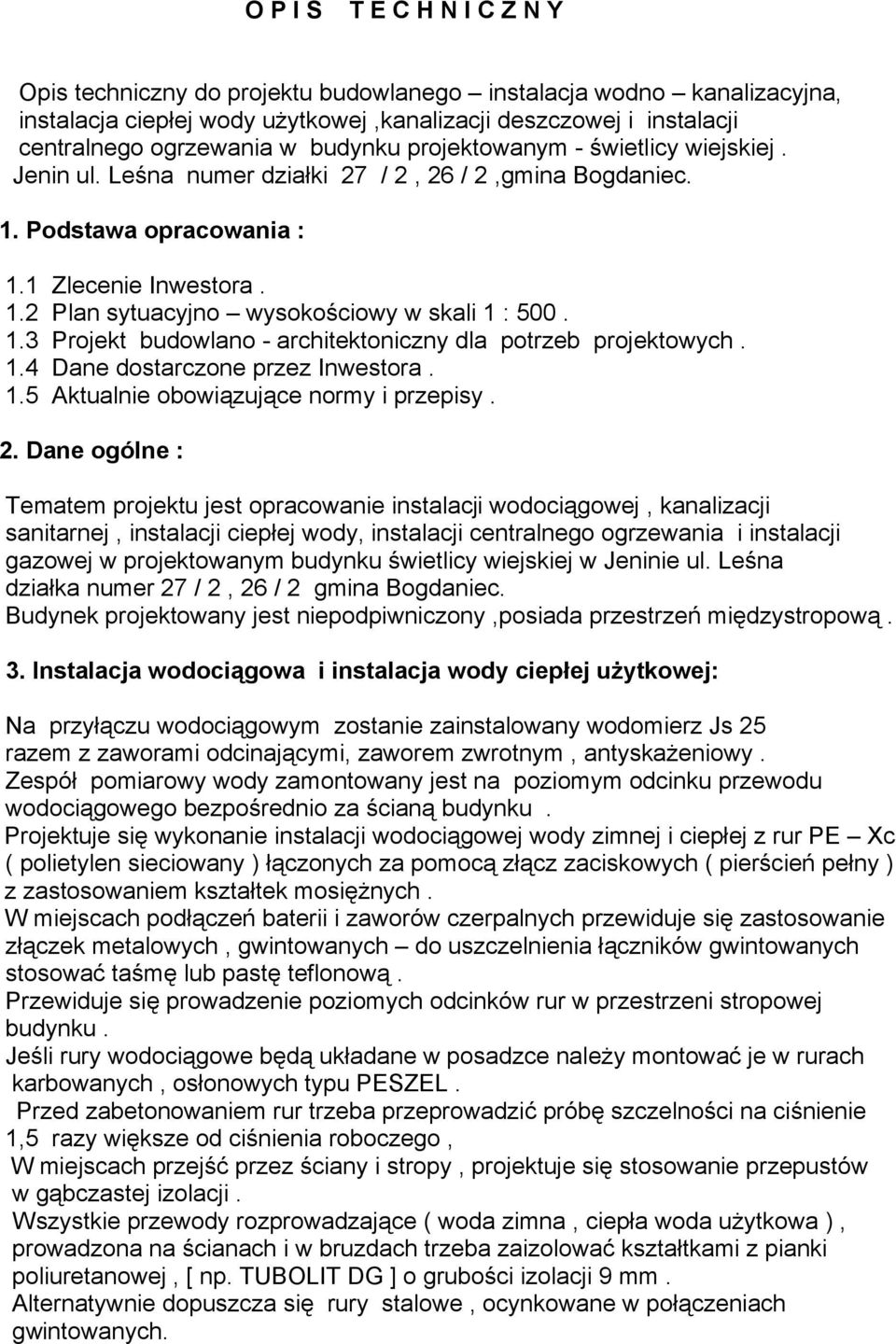

1 Opis techniczny do projektu budowlanego instalacja wodno kanalizacyjna, instalacja ciepłej wody użytkowej,kanalizacji deszczowej i instalacji centralnego ogrzewania w budynku projektowanym - świetlicy wiejskiej. Jenin ul. Leśna numer działki 27 / 2, 26 / 2,gmina Bogdaniec. 1.1 Zlecenie Inwestora. 1.2 Plan sytuacyjno wysokościowy w skali 1 : Projekt budowlano - architektoniczny dla potrzeb projektowych. 1.4 Dane dostarczone przez Inwestora. 1.5 Aktualnie obowiązujące normy i przepisy. Tematem projektu jest opracowanie instalacji wodociągowej, kanalizacji sanitarnej, instalacji ciepłej wody, instalacji centralnego ogrzewania i instalacji gazowej w projektowanym budynku świetlicy wiejskiej w Jeninie ul. Leśna działka numer 27 / 2, 26 / 2 gmina Bogdaniec. Budynek projektowany jest niepodpiwniczony,posiada przestrzeń międzystropową. 吷 y ł 吷 呷y k Na przyłączu wodociągowym zostanie zainstalowany wodomierz Js 25 razem z zaworami odcinającymi, zaworem zwrotnym, antyskażeniowy. Zespół pomiarowy wody zamontowany jest na poziomym odcinku przewodu wodociągowego bezpośrednio za ścianą budynku. Projektuje się wykonanie instalacji wodociągowej wody zimnej i ciepłej z rur PE Xc ( polietylen sieciowany ) łączonych za pomocą złącz zaciskowych ( pierścień pełny ) z zastosowaniem kształtek mosiężnych. W miejscach podłączeń baterii i zaworów czerpalnych przewiduje się zastosowanie złączek metalowych, gwintowanych do uszczelnienia łączników gwintowanych stosować taśmę lub pastę teflonową. Przewiduje się prowadzenie poziomych odcinków rur w przestrzeni stropowej budynku. Jeśli rury wodociągowe będą układane w posadzce należy montować je w rurach karbowanych, osłonowych typu PESZEL. Przed zabetonowaniem rur trzeba przeprowadzić próbę szczelności na ciśnienie 1,5 razy większe od ciśnienia roboczego, W miejscach przejść przez ściany i stropy, projektuje się stosowanie przepustów w gąbczastej izolacji. Wszystkie przewody rozprowadzające ( woda zimna, ciepła woda użytkowa ), prowadzona na ścianach i w bruzdach trzeba zaizolować kształtkami z pianki poliuretanowej, [ np. TUBOLIT DG ] o grubości izolacji 9 mm. Alternatywnie dopuszcza się rury stalowe, ocynkowane w połączeniach gwintowanych.

2 - - 4 K z Ścieki będą odprowadzane z budynku świetlicy wiejskiej do istniejącej sieci kanalizacyjnej. Przewody poziome łączące piony kanalizacyjne z głównym kanałem odpływowym ułożone będą pod posadzką pomieszczeń na głębokości zabezpieczającej je przed przemarzaniem i uszkodzeniami mechanicznymi. Projektowane piony kanalizacyjne należy zaopatrzyć w rewizję, a następnie Wyprowadzić ponad dach budynku świetlicy i zakończyć rurą wywiewną. 5 M ł Do budowy kanałów zastosowano rury PCV [ do kanalizacji zewnętrznej ] produkcji Wavin Buk alternatywnie Zakładów Tworzyw Sztucznych Jasło ulica Mickiewicza 108. Sposób posadowienia rur w podłożu zgodnie z instrukcją układania rur PVC. 6 K z z z Kanalizację deszczową należy wykonać z rur PCV do kanalizacji zewnętrznej firmy Wavin. Projektuje się studzienki kanalizacji deszczowej z kręgów betonowych ø 1000 mm z włazami typu przejazdowego. Lokalizację studzienek i trasy kanalizacji deszczowej pokazano na załączonych rysunkach. Projektowaną kanalizację deszczową przywiduje się podłączyć do istniejącej studzienki kanalizacyjnej według warunków technicznych podłączenia. 7 z Elementami grzejnymi w instalacji mają być grzejniki płytowe firmy VNH Fabryka Grzejników w Wałczu, wyposażone w półautomatyczny odpowietrznik. Grzejniki zaprojektowano VNH CosmoNova 22K o wysokości 600 mm z zaworem wbudowanym z podejściem z boku. Na gałązkach grzejnikowych zamontować proste zawory termostatyczne o średnicy d 15 typ RTD - N firmy DANFOSS A / S. Dla zaworów tych obliczono nastawę wstępną, która została podana dla każdego grzejnika na rozwinięciu instalacji centralnego ogrzewania. Na zaworach należy zamontować głowice termostatyczne typu RTD firmy DANFOSS A / S. Instalację trzeba wyposażyć w automatyczne odpowietrzniki firmy TACO NOVA 3 / 8 " z zaworem stopowym Projektuje się zawory grzejnikowe z nastawą wstępną. Głowice termostatyczne montować po wykonaniu wszystkich robót, bezpośrednio przed odbiorem instalacji centralnego ogrzewania. W celu poprawnego odpowietrzenia instalacji centralnego ogrzewania można zamontować separator powietrza.

3 - - Zadaniem separatora jest odpowietrzenie długich odcinków prostych. Budowa separatora polega na " uspokojeniu " przepływu poprzez zwiększenie przekroju rurociągu i oddzieleniu powietrza od wody przy pomocy wbudowanej w korpus kierownicy. Przewody instalacji centralnego ogrzewania zaprojektowano rurami stalowymi na połączenia spawane alternatywnie rurami miedzianymi łączonymi na lut twardy. Mocowania rurociągów do ściany bocznej i stropu. Uchwyty stalowe przesuwane. Izolacja rur centralnego ogrzewania izolować termicznie Grubość dla przewodów izolacji zgodnie z normą PN-85 / B dla izolacji STEINONORM 300 : - zasilanie - 30 mm - powrót - 25 mm Przed położeniem izolacji, rury oczyścić z brudu. Całość wykonać zgodnie z instrukcją KOR - 3a. Próby ciśnień : - po zamontowaniu całości instalacji przeprowadzić próbę na zimno, na ciśnienie 4,5 bara dla instalacji grzewczej po odłączeniu źródła ciepła. Próbę przeprowadzić trzykrotnie : 2 razy po 3 minuty, oraz próbę główną w czasie dwóch godzin. Maksymalna obniżka ciśnienia 0,2 bary. Spust wody : Rurociągi rozprowadzające wykonać ze spadkiem w kierunku pomieszczenia z kotłem gazowym i tam zainstalować zawory spustowe. Spuszczanie wody indywidualnie z pionu poprzez odwodnienia przy każdym pionie 8 z Opracowanie zawiera projekt wewnętrznej instalacji gazowej dla potrzeb grzewczych wraz z lokalizacją urządzeń odbioru gazu i węzła pomiarowego. Kurek główny, gazomierz miechowy G- 4,reduktor ciśnienia gazu ze skrzynką gazową naścienną, wentylowaną naznaczono na rzucie poziomym. Zlokalizowano ją na zewnętrznej ścianie budynku. Gaz będzie dostarczany do kotła i do kuchenki gazowej czteropalnikowej z piekarnikiem. Jako roboty niebezpieczne /gaz / wykonanie włączenia do projektowanego instalacji gazowej zlecić zakładowi posiadającego odpowiednie uprawnienia do w / w robót. Wewnętrzną instalację gazową projektuje się wykonać rurami stalowymi instalacyjnymi łączonymi przez spawanie lub rurami miedzianymi na lut twardy. Należy zachować minimalną odległość od gazomierza do pierwszego odbiornika gazu min. 3,0 m. Przejścia rur gazowych przez przegrody budowlane typu mury stropy należy, wykonać przy zastosowaniu stalowej tulei ochronnej.

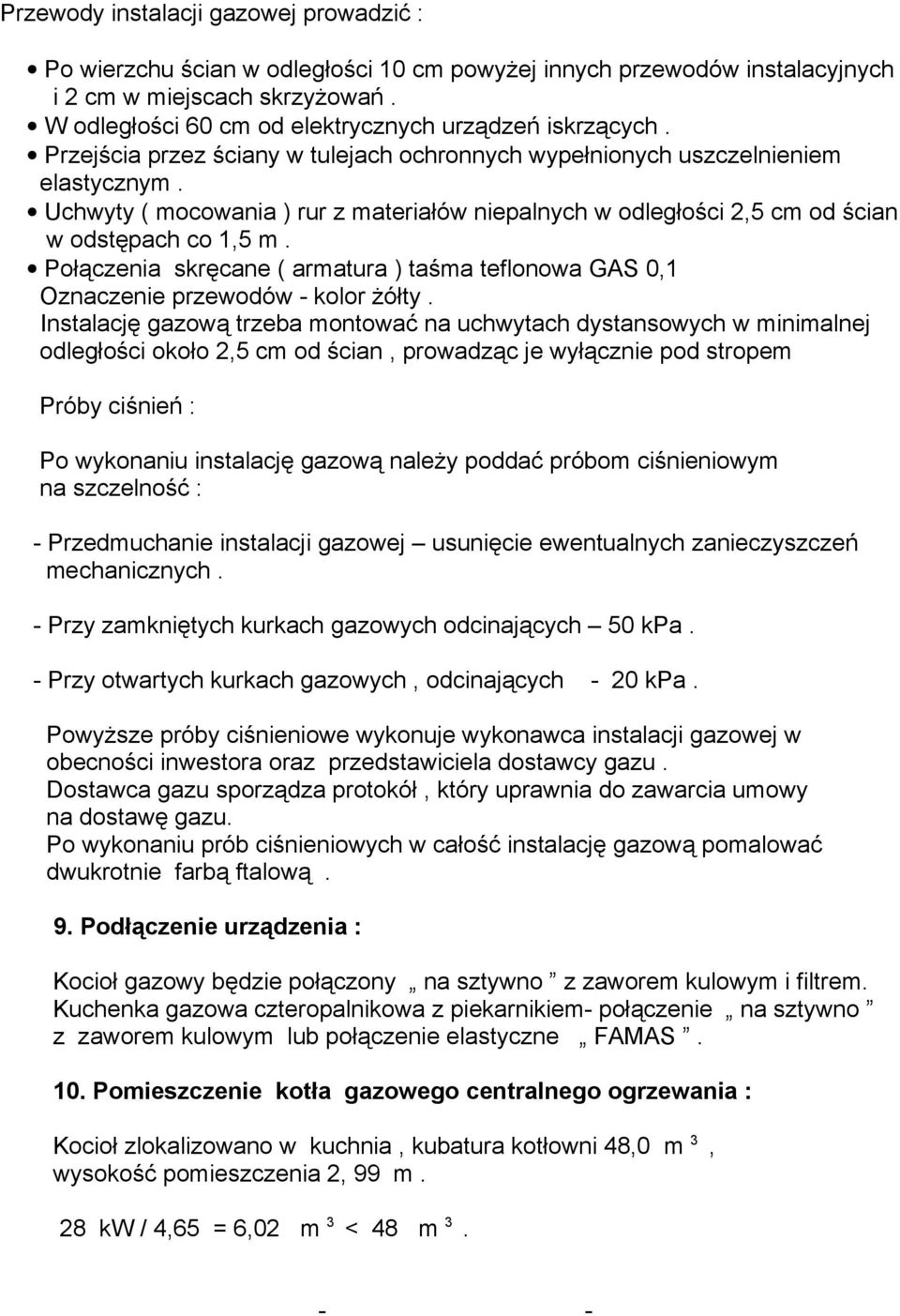

4 Przewody instalacji gazowej prowadzić : Po wierzchu ścian w odległości 10 cm powyżej innych przewodów instalacyjnych i 2 cm w miejscach skrzyżowań. W odległości 60 cm od elektrycznych urządzeń iskrzących. Przejścia przez ściany w tulejach ochronnych wypełnionych uszczelnieniem elastycznym. Uchwyty ( mocowania ) rur z materiałów niepalnych w odległości 2,5 cm od ścian w odstępach co 1,5 m. Połączenia skręcane ( armatura ) taśma teflonowa GAS 0,1 Oznaczenie przewodów - kolor żółty. Instalację gazową trzeba montować na uchwytach dystansowych w minimalnej odległości około 2,5 cm od ścian, prowadząc je wyłącznie pod stropem Próby ciśnień : Po wykonaniu instalację gazową należy poddać próbom ciśnieniowym na szczelność : - Przedmuchanie instalacji gazowej usunięcie ewentualnych zanieczyszczeń mechanicznych. - Przy zamkniętych kurkach gazowych odcinających 50 kpa. - Przy otwartych kurkach gazowych, odcinających - 20 kpa. Powyższe próby ciśnieniowe wykonuje wykonawca instalacji gazowej w obecności inwestora oraz przedstawiciela dostawcy gazu. Dostawca gazu sporządza protokół, który uprawnia do zawarcia umowy na dostawę gazu. Po wykonaniu prób ciśnieniowych w całość instalację gazową pomalować dwukrotnie farbą ftalową. 9 ł 吷 z 吷 z 吷 z Kocioł gazowy będzie połączony na sztywno z zaworem kulowym i filtrem. Kuchenka gazowa czteropalnikowa z piekarnikiem- połączenie na sztywno z zaworem kulowym lub połączenie elastyczne FAMAS. 0 m z z k ł z z Kocioł zlokalizowano w kuchnia, kubatura kotłowni 48,0 m 3, wysokość pomieszczenia 2, 99 m. 28 kw / 4,65 = 6,02 m 3 < 48 m

5 Pomieszczenia spełnią wymagania zawarte w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie warunków jakim winne odpowiadać budynki i ich usytuowanie Dz. U. nr 75 pozycja 690. Przyjęto kocioł gazowy CGG-1K, dwufunkcyjny,niskotemperaturowy ze zintegrowanym wymiennikiem płytowym ze stali szlachetnej o mocy modulowanej 10,9 kw do 28 kw firmy WOLF Kocioł jest wyposażony w regulowaną 3 stopniową pompę, wbudowane naczynie przeponowe o pojemności 8 litrów, zawór bezpieczeństwa. b z y k ł 10.1 Nawiew : FN = 5 x 28 = 140 cm Wywiew : FW = 2,5 x 28 = 70 cm 2 Kanał wywiewny o wymiarach 14 cm x 15 cm W y y : Istniejący kanał wentylacyjny o wymiarach 15cm x 14 cm włączony zgodnie ze wskazaniem kominiarskim / dotyczy każdego pomieszczenia w którym montowany jest odbiornik gazu /. W y pomieszczenia pieca gazowego - drzwi typu łazienkowego z kratką nawiewną w dolnej części drzwi o powierzchni 200 cm 2. wylot 0,3 m nad podłogą. z przewód powietrzno - spalinowy dla kotła według DTR zgodnie ze wskazaniem kominiarskim. Podłączenie dokonać zachowując warunki wskazane w projekcie technicznym. zył 吷 z z k 吷 k m ł ym, 吷k m m m - z z 吷 Zabrania się dokonania jakichkolwiek przeróbek instalacji gazowej po jej zmontowaniu i odbiorze oraz napełnieniu gazem przez dostawcę gazu bez jego wcześniejszej zgody. Trzeba pieczołowicie przechowywać instrukcję obsługi zamontowanych przyborów gazowych oraz pozostałą dokumentację tj. protokół odbioru przyłącza gazu, wewnętrznej instalacji gazowej wraz z projektem technicznym oraz umową na dostawę gazu. - -

6 U k ń : Instalację, próby i odbiory wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych " tom II.Instalacje sanitarne i przemysłowe oraz Warunkach technicznych wykonania instalacji z tworzyw sztucznych, oraz z aktualnymi normami i przepisami. opracował mgr inż. Grzegorz Dobosiewicz

7

8

Lp. Nazwa rysunku Skala Nr rysunku 1 Rzut parteru instalacja wod-kan i c.o. 1:50 Is-01 2 Rozwinięcie proj. instalacji wod-kan i c.o.

Lp. Nazwa rysunku Skala Nr rysunku 1 Rzut parteru instalacja wod-kan i c.o. 1:50 Is-01 2 Rozwinięcie proj. instalacji wod-kan i c.o. II. ZAWARTOŚĆ PROJEKTU I. Strona tytułowa II. Zawartość projektu III. Opis techniczny: 1. Dane ogólne 2. Przedmiot i zakres opracowania 3. Podstawa opracowania A. Opis do wewnętrznej instalacji wod-kan
