1 Alcatel-Lucent OmniStack 6200 Stakowalne przełączniki dla sieci lokalnych

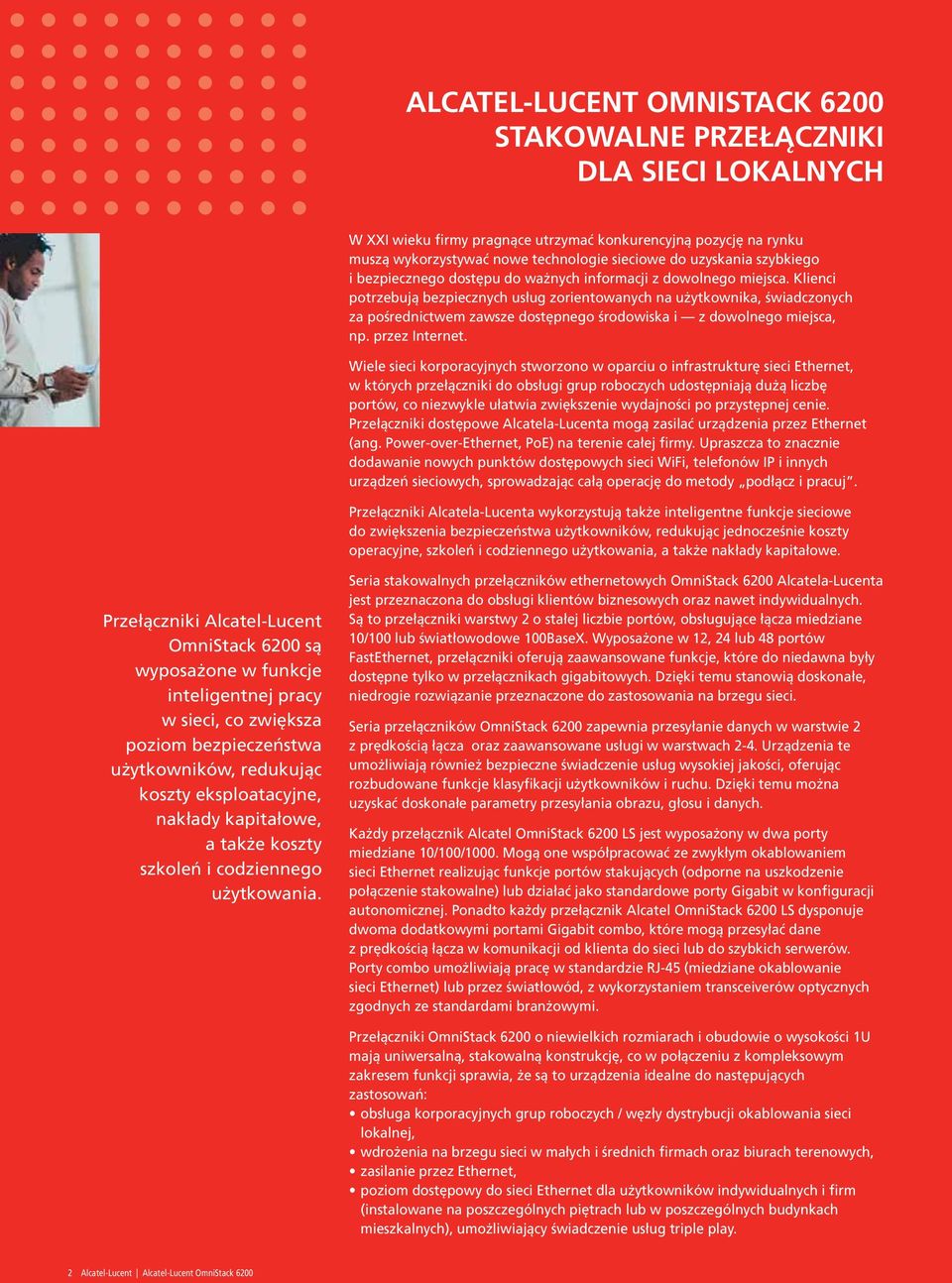

2 ALCATEL-LUCENT OMNISTACK 6200 STAKOWALNE PRZEŁĄCZNIKI DLA SIECI LOKALNYCH W XXI wieku firmy pragnące utrzymać konkurencyjną pozycję na rynku muszą wykorzystywać nowe technologie sieciowe do uzyskania szybkiego i bezpiecznego dostępu do ważnych informacji z dowolnego miejsca. Klienci potrzebują bezpiecznych usług zorientowanych na użytkownika, świadczonych za pośrednictwem zawsze dostępnego środowiska i z dowolnego miejsca, np. przez Internet. Wiele sieci korporacyjnych stworzono w oparciu o infrastrukturę sieci Ethernet, w których przełączniki do obsługi grup roboczych udostępniają dużą liczbę portów, co niezwykle ułatwia zwiększenie wydajności po przystępnej cenie. Przełączniki dostępowe Alcatela-Lucenta mogą zasilać urządzenia przez Ethernet (ang. Power-over-Ethernet, PoE) na terenie całej firmy. Upraszcza to znacznie dodawanie nowych punktów dostępowych sieci WiFi, telefonów IP i innych urządzeń sieciowych, sprowadzając całą operację do metody podłącz i pracuj. Przełączniki Alcatela-Lucenta wykorzystują także inteligentne funkcje sieciowe do zwiększenia bezpieczeństwa użytkowników, redukując jednocześnie koszty operacyjne, szkoleń i codziennego użytkowania, a także nakłady kapitałowe. Przełączniki Alcatel-Lucent OmniStack 6200 są wyposażone w funkcje inteligentnej pracy w sieci, co zwiększa poziom bezpieczeństwa użytkowników, redukując koszty eksploatacyjne, nakłady kapitałowe, a także koszty szkoleń i codziennego użytkowania. Seria stakowalnych przełączników ethernetowych OmniStack 6200 Alcatela-Lucenta jest przeznaczona do obsługi klientów biznesowych oraz nawet indywidualnych. Są to przełączniki warstwy 2 o stałej liczbie portów, obsługujące łącza miedziane 10/100 lub światłowodowe 100BaseX. Wyposażone w 12, 24 lub 48 portów FastEthernet, przełączniki oferują zaawansowane funkcje, które do niedawna były dostępne tylko w przełącznikach gigabitowych. Dzięki temu stanowią doskonałe, niedrogie rozwiązanie przeznaczone do zastosowania na brzegu sieci. Seria przełączników OmniStack 6200 zapewnia przesyłanie danych w warstwie 2 z prędkością łącza oraz zaawansowane usługi w warstwach 2-4. Urządzenia te umożliwiają również bezpieczne świadczenie usług wysokiej jakości, oferując rozbudowane funkcje klasyfikacji użytkowników i ruchu. Dzięki temu można uzyskać doskonałe parametry przesyłania obrazu, głosu i danych. Każdy przełącznik Alcatel OmniStack 6200 LS jest wyposażony w dwa porty miedziane 10/100/1000. Mogą one współpracować ze zwykłym okablowaniem sieci Ethernet realizując funkcje portów stakujących (odporne na uszkodzenie połączenie stakowalne) lub działać jako standardowe porty Gigabit w konfiguracji autonomicznej. Ponadto każdy przełącznik Alcatel OmniStack 6200 LS dysponuje dwoma dodatkowymi portami Gigabit combo, które mogą przesyłać dane z prędkością łącza w komunikacji od klienta do sieci lub do szybkich serwerów. Porty combo umożliwiają pracę w standardzie RJ-45 (miedziane okablowanie sieci Ethernet) lub przez światłowód, z wykorzystaniem transceiverów optycznych zgodnych ze standardami branżowymi. Przełączniki OmniStack 6200 o niewielkich rozmiarach i obudowie o wysokości 1U mają uniwersalną, stakowalną konstrukcję, co w połączeniu z kompleksowym zakresem funkcji sprawia, że są to urządzenia idealne do następujących zastosowań: obsługa korporacyjnych grup roboczych / węzły dystrybucji okablowania sieci lokalnej, wdrożenia na brzegu sieci w małych i średnich firmach oraz biurach terenowych, zasilanie przez Ethernet, poziom dostępowy do sieci Ethernet dla użytkowników indywidualnych i firm (instalowane na poszczególnych piętrach lub w poszczególnych budynkach mieszkalnych), umożliwiający świadczenie usług triple play. 2 Alcatel-Lucent Alcatel-Lucent OmniStack 6200

3 OmniStack LS 6212P Alcatel-Lucent OmniStack 6200 Przełączniki OmniStack 6200 o niewielkich rozmiarach i obudowie o wysokości 1U mają uniwersalną, stakowalną konstrukcję, co w połączeniu z kompleksowym zakresem funkcji sprawia, że są to urządzenia idealne do następujących zastosowań: obsługa korporacyjnych grup roboczych / węzły dystrybucji okablowania sieci lokalnej, wdrożenia na brzegu sieci w małych i średnich firmach oraz biurach terenowych, zasilanie przez Ethernet (PoE), dystrybucji dostępu do sieci Ethernet w budynkach mieszkalnych na potrzeby świadczenia usług triple play. Obecnie dostępne są następujące modele przełączników Alcatel-Lucent OmniStack 6200: OS-LS-6212, OS-LS-6224, OS-LS-6248 z obudową 1U o stałej konfiguracji, mieszczącą stakowalne przełączniki Fast Ethernet L2+ z odpowiednio 12, 24 lub 48 portami RJ-45 10/100, dwoma portami RJ-45 10/100/1000 i dwoma portami combo. Porty combo pozwalają zrealizować dwa dodatkowe porty RJ-45 10/100/1000 lub dwa porty mini-gbic. Porty combo wyposażone mini-gbic służą do podłączenia transceiverów optycznych Gigabit Ethernet lub 100FX Ethernet mini-gbic (SFP). Do łączenia przełączników w stos służą porty RJ-45 10/100/1000 i standardowe okablowanie sieci Ethernet. OS-LS-6212, OS-LS-6224, OS-LS-6248 z obudową 1U o stałej konfiguracji, mieszczącą stakowalne przełączniki Fast Ethernet L2+ z odpowiednio 12, 24 lub 48 portami RJ-45 10/100 z funkcją PoE, w tym dwoma portami RJ-45 10/100/1000, oraz dwoma portami combo. OS-LS-6224U z obudową 1U o stałej konfiguracji, mieszczącą stakowalny przełącznik Fast Ethernet L2+ z 24 portami 100BaseX SFP, dwoma portami RJ-45 10/100/1000 oraz dwoma portami combo. 24 porty 24 SFP pozwalają na podłączenie transceiverów optycznych zgodnych ze standardem 100Base-X. Rodzina przełączników OmniStack 6200 wykorzystuje modułowy zapasowy system zasilania zewnętrznego z nadmiarową obudową i zasilaniem przez Ethernet w konfiguracji 1:1. Rodzina przełączników OmniStack 6200 uzupełnia ofertę przełączników do obsługi grup roboczych Alcatela-Lucenta o stałej konfiguracji. Obejmuje ona: rodzinę przełączników OmniSwitch 6602: przełączniki stakowalne warstwy 3 z uplinkami o przepustowości 1 Gb/s i portami 10/100 rodzinę przełączników OmniSwitch 6800 i 6850: z uplinkami o przepustowości 10 Gb/s i portami 10/100/1000 Produkty OmniStack 6200 są zarządzane za pomocą systemu Alcatel-Lucent OmniVista Network Management System. Przełączniki te ułatwiają zarządzanie konwergentną siecią heterogeniczną zgodnie ze standardem 802.1ab (protokół LLDP i LLDP-MED). OmniStack LS 6224P OmniStack LS 6248 OmniStack LS 6224U Alcatel-Lucent OmniStack 6212P Alcatel-Lucent OmniStack 6224P Alcatel-Lucent OmniStack 6248 Alcatel-Lucent OmniStack 6224U Alcatel-Lucent Alcatel-Lucent OmniStack

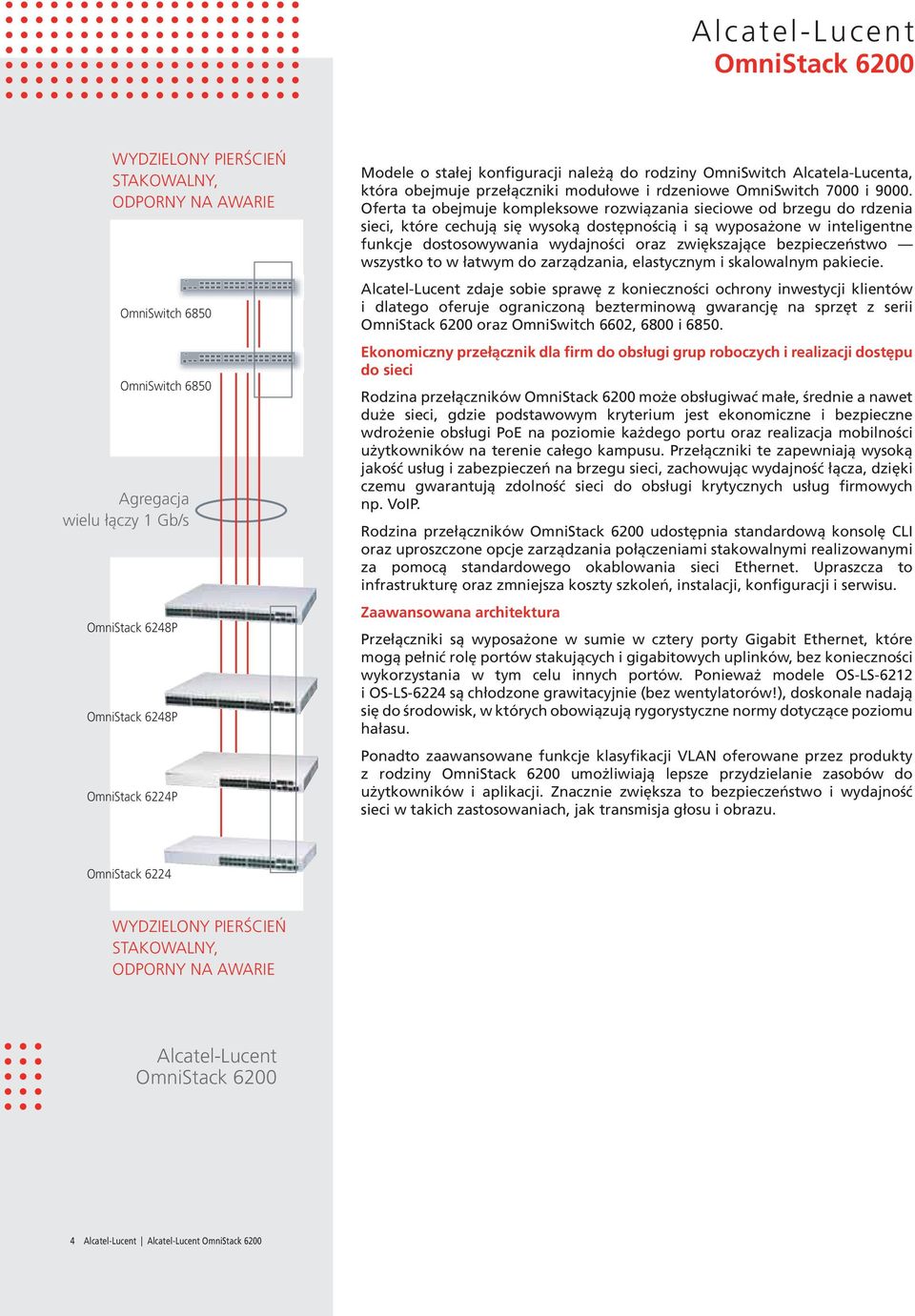

4 Alcatel-Lucent OmniStack 6200 WYDZIELONY PIERŚCIEŃ STAKOWALNY, ODPORNY NA AWARIE OmniSwitch 6850 OmniSwitch 6850 Agregacja wielu łączy 1 Gb/s OmniStack 6248P OmniStack 6248P OmniStack 6224P Modele o stałej konfiguracji należą do rodziny OmniSwitch Alcatela-Lucenta, która obejmuje przełączniki modułowe i rdzeniowe OmniSwitch 7000 i Oferta ta obejmuje kompleksowe rozwiązania sieciowe od brzegu do rdzenia sieci, które cechują się wysoką dostępnością i są wyposażone w inteligentne funkcje dostosowywania wydajności oraz zwiększające bezpieczeństwo wszystko to w łatwym do zarządzania, elastycznym i skalowalnym pakiecie. Alcatel-Lucent zdaje sobie sprawę z konieczności ochrony inwestycji klientów i dlatego oferuje ograniczoną bezterminową gwarancję na sprzęt z serii OmniStack 6200 oraz OmniSwitch 6602, 6800 i Ekonomiczny przełącznik dla firm do obsługi grup roboczych i realizacji dostępu do sieci Rodzina przełączników OmniStack 6200 może obsługiwać małe, średnie a nawet duże sieci, gdzie podstawowym kryterium jest ekonomiczne i bezpieczne wdrożenie obsługi PoE na poziomie każdego portu oraz realizacja mobilności użytkowników na terenie całego kampusu. Przełączniki te zapewniają wysoką jakość usług i zabezpieczeń na brzegu sieci, zachowując wydajność łącza, dzięki czemu gwarantują zdolność sieci do obsługi krytycznych usług firmowych np. VoIP. Rodzina przełączników OmniStack 6200 udostępnia standardową konsolę CLI oraz uproszczone opcje zarządzania połączeniami stakowalnymi realizowanymi za pomocą standardowego okablowania sieci Ethernet. Upraszcza to infrastrukturę oraz zmniejsza koszty szkoleń, instalacji, konfiguracji i serwisu. Zaawansowana architektura Przełączniki są wyposażone w sumie w cztery porty Gigabit Ethernet, które mogą pełnić rolę portów stakujących i gigabitowych uplinków, bez konieczności wykorzystania w tym celu innych portów. Ponieważ modele OS-LS-6212 i OS-LS-6224 są chłodzone grawitacyjnie (bez wentylatorów!), doskonale nadają się do środowisk, w których obowiązują rygorystyczne normy dotyczące poziomu hałasu. Ponadto zaawansowane funkcje klasyfikacji VLAN oferowane przez produkty z rodziny OmniStack 6200 umożliwiają lepsze przydzielanie zasobów do użytkowników i aplikacji. Znacznie zwiększa to bezpieczeństwo i wydajność sieci w takich zastosowaniach, jak transmisja głosu i obrazu. OmniStack 6224 WYDZIELONY PIERŚCIEŃ STAKOWALNY, ODPORNY NA AWARIE Alcatel-Lucent OmniStack Alcatel-Lucent Alcatel-Lucent OmniStack 6200

5 szybki Internet telefon 10/100 1Gb/s 1Gb/s telewizja sprzęt instalowany u klienta Alcatel-Lucent OmniStack 6200 rdzeniowa sieć przełączająca 7450 ESS router rdzeniowy 7750 SR Alcatel-Lucent oferuje wszechstronny pakiet rozwiązań do budowy kompletnej, bezpiecznej, bogatej w funkcje i ekonomicznej sieci Ethernet do świadczenia usług triple play. Rozwiązania te umożliwiają realizację nowej generacji usług multimedialnych dostosowywanych do preferencji użytkowników, co zwiększa ich atrakcyjność dla klientów, a jednocześnie pozwala operatorom na rozszerzenie oferty usługowej i pozyskanie dodatkowych przychodów. Operatorzy usług telekomunikacyjnych Rodzina przełączników OmniStack 6200 oferuje operatorom świadczącym usługi na brzegu sieci następujące funkcje: Segmentowanie sieci VLAN według usług (tryb Q-in-Q), co zwiększa skalowalność i pozwala zróżnicować ofertę usługową; Agregowanie sieci VLAN, co pozwala na ograniczenie ich ilości Zgodność operacyjna z architekturą sieci rdzeniowej MPLS/VPLS. Wykorzystanie sieci VLAN do multicastingu treści wideo sprawia, że przełączniki OmniStack 6200 optymalnie wykorzystują pasmo. Po prostu eliminuje duplikaty strumieni TV przesyłanych między rdzeniem a brzegiem sieci. Ten sam mechanizm umożliwia abonentom korzystanie z usług wielu operatorów telewizyjnych. Mapowanie portów (prywatna brzegowa sieć VLAN) segmentuje ruch użytkowników i zapewnia jego poufność. Uniemożliwia bezpośrednią komunikację w warstwie 2 pomiędzy użytkownikami, zwiększając zakres kontroli operatora i bezpieczeństwo. Kolejną zaletą funkcji zaawansowanej klasyfikacji sieci VLAN i multicastingu, którą udostępniają przełączniki OmniStack 6200, jest podział usług na wydzielone domeny. Natomiast szczegółowa kontrola ruchu zapewnia skuteczną kontrolę stopnia wykorzystania przepustowości. Podsumowanie Rodzina przełączników OmniStack 6200 Alcatela-Lucenta dostępnych w atrakcyjnej cenie, zapewnia doskonałą wydajność i dostęp do usług zaawansowanych, niezbędnych do obsługi aplikacji XXI wieku. OmniStack 6200 to doskonałe rozwiązanie dla środowisk, które nie wymagają routingu w warstwie 3 czy gigabitowych szybkości w każdym porcie. Alcatel-Lucent Alcatel-Lucent OmniStack

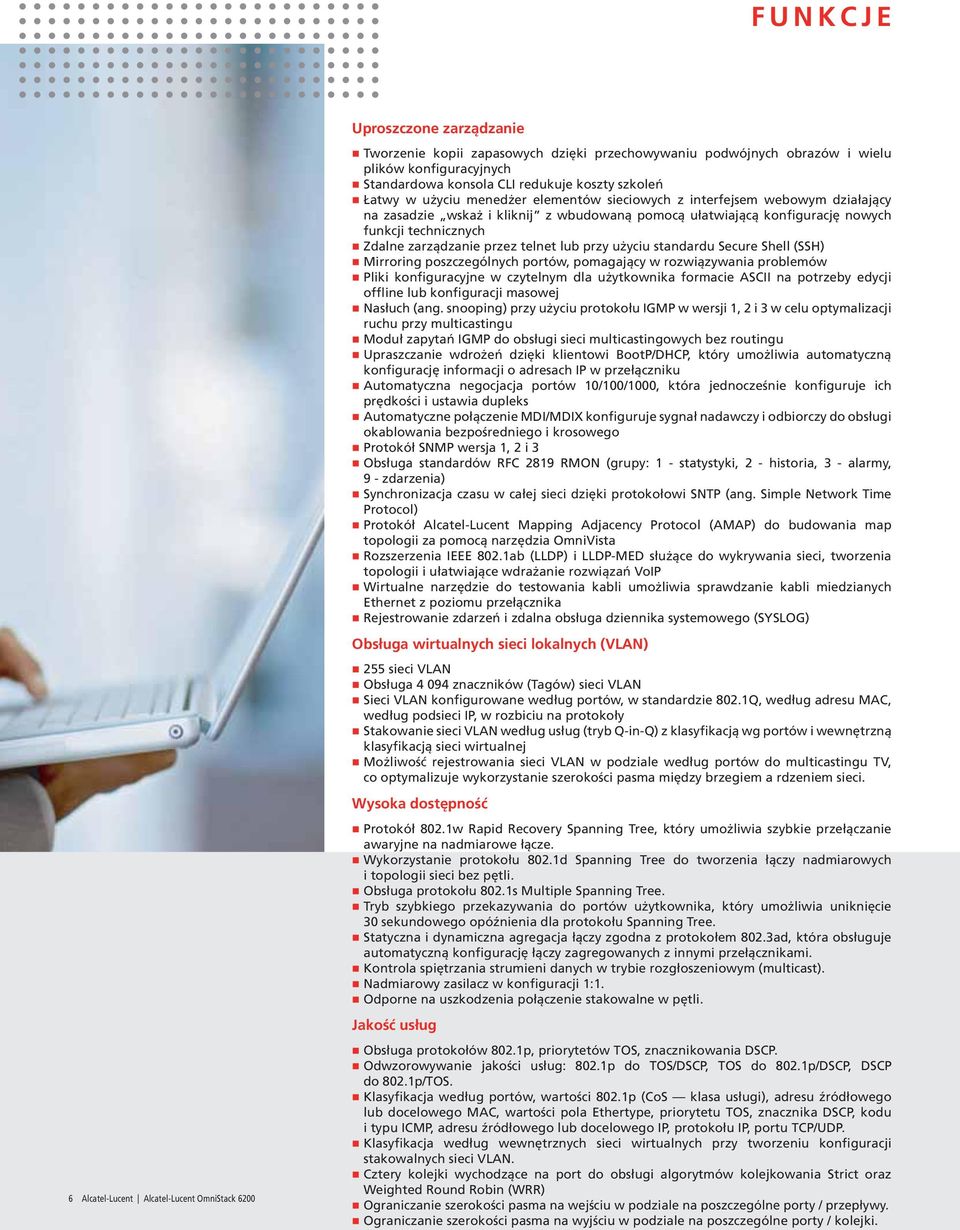

6 FUNKCJE Uproszczone zarządzanie Tworzenie kopii zapasowych dzięki przechowywaniu podwójnych obrazów i wielu plików konfiguracyjnych Standardowa konsola CLI redukuje koszty szkoleń Łatwy w użyciu menedżer elementów sieciowych z interfejsem webowym działający na zasadzie wskaż i kliknij z wbudowaną pomocą ułatwiającą konfigurację nowych funkcji technicznych Zdalne zarządzanie przez telnet lub przy użyciu standardu Secure Shell (SSH) Mirroring poszczególnych portów, pomagający w rozwiązywania problemów Pliki konfiguracyjne w czytelnym dla użytkownika formacie ASCII na potrzeby edycji offline lub konfiguracji masowej Nasłuch (ang. snooping) przy użyciu protokołu IGMP w wersji 1, 2 i 3 w celu optymalizacji ruchu przy multicastingu Moduł zapytań IGMP do obsługi sieci multicastingowych bez routingu Upraszczanie wdrożeń dzięki klientowi BootP/DHCP, który umożliwia automatyczną konfigurację informacji o adresach IP w przełączniku Automatyczna negocjacja portów 10/100/1000, która jednocześnie konfiguruje ich prędkości i ustawia dupleks Automatyczne połączenie MDI/MDIX konfiguruje sygnał nadawczy i odbiorczy do obsługi okablowania bezpośredniego i krosowego Protokół SNMP wersja 1, 2 i 3 Obsługa standardów RFC 2819 RMON (grupy: 1 - statystyki, 2 - historia, 3 - alarmy, 9 - zdarzenia) Synchronizacja czasu w całej sieci dzięki protokołowi SNTP (ang. Simple Network Time Protocol) Protokół Alcatel-Lucent Mapping Adjacency Protocol (AMAP) do budowania map topologii za pomocą narzędzia OmniVista Rozszerzenia IEEE 802.1ab (LLDP) i LLDP-MED służące do wykrywania sieci, tworzenia topologii i ułatwiające wdrażanie rozwiązań VoIP Wirtualne narzędzie do testowania kabli umożliwia sprawdzanie kabli miedzianych Ethernet z poziomu przełącznika Rejestrowanie zdarzeń i zdalna obsługa dziennika systemowego (SYSLOG) Obsługa wirtualnych sieci lokalnych (VLAN) 255 sieci VLAN Obsługa znaczników (Tagów) sieci VLAN Sieci VLAN konfigurowane według portów, w standardzie 802.1Q, według adresu MAC, według podsieci IP, w rozbiciu na protokoły Stakowanie sieci VLAN według usług (tryb Q-in-Q) z klasyfikacją wg portów i wewnętrzną klasyfikacją sieci wirtualnej Możliwość rejestrowania sieci VLAN w podziale według portów do multicastingu TV, co optymalizuje wykorzystanie szerokości pasma między brzegiem a rdzeniem sieci. Wysoka dostępność Protokół 802.1w Rapid Recovery Spanning Tree, który umożliwia szybkie przełączanie awaryjne na nadmiarowe łącze. Wykorzystanie protokołu 802.1d Spanning Tree do tworzenia łączy nadmiarowych i topologii sieci bez pętli. Obsługa protokołu 802.1s Multiple Spanning Tree. Tryb szybkiego przekazywania do portów użytkownika, który umożliwia uniknięcie 30 sekundowego opóźnienia dla protokołu Spanning Tree. Statyczna i dynamiczna agregacja łączy zgodna z protokołem 802.3ad, która obsługuje automatyczną konfigurację łączy zagregowanych z innymi przełącznikami. Kontrola spiętrzania strumieni danych w trybie rozgłoszeniowym (multicast). Nadmiarowy zasilacz w konfiguracji 1:1. Odporne na uszkodzenia połączenie stakowalne w pętli. Jakość usług 6 Alcatel-Lucent Alcatel-Lucent OmniStack 6200 Obsługa protokołów 802.1p, priorytetów TOS, znacznikowania DSCP. Odwzorowywanie jakości usług: 802.1p do TOS/DSCP, TOS do 802.1p/DSCP, DSCP do 802.1p/TOS. Klasyfikacja według portów, wartości 802.1p (CoS klasa usługi), adresu źródłowego lub docelowego MAC, wartości pola Ethertype, priorytetu TOS, znacznika DSCP, kodu i typu ICMP, adresu źródłowego lub docelowego IP, protokołu IP, portu TCP/UDP. Klasyfikacja według wewnętrznych sieci wirtualnych przy tworzeniu konfiguracji stakowalnych sieci VLAN. Cztery kolejki wychodzące na port do obsługi algorytmów kolejkowania Strict oraz Weighted Round Robin (WRR) Ograniczanie szerokości pasma na wejściu w podziale na poszczególne porty / przepływy. Ograniczanie szerokości pasma na wyjściu w podziale na poszczególne porty / kolejki.

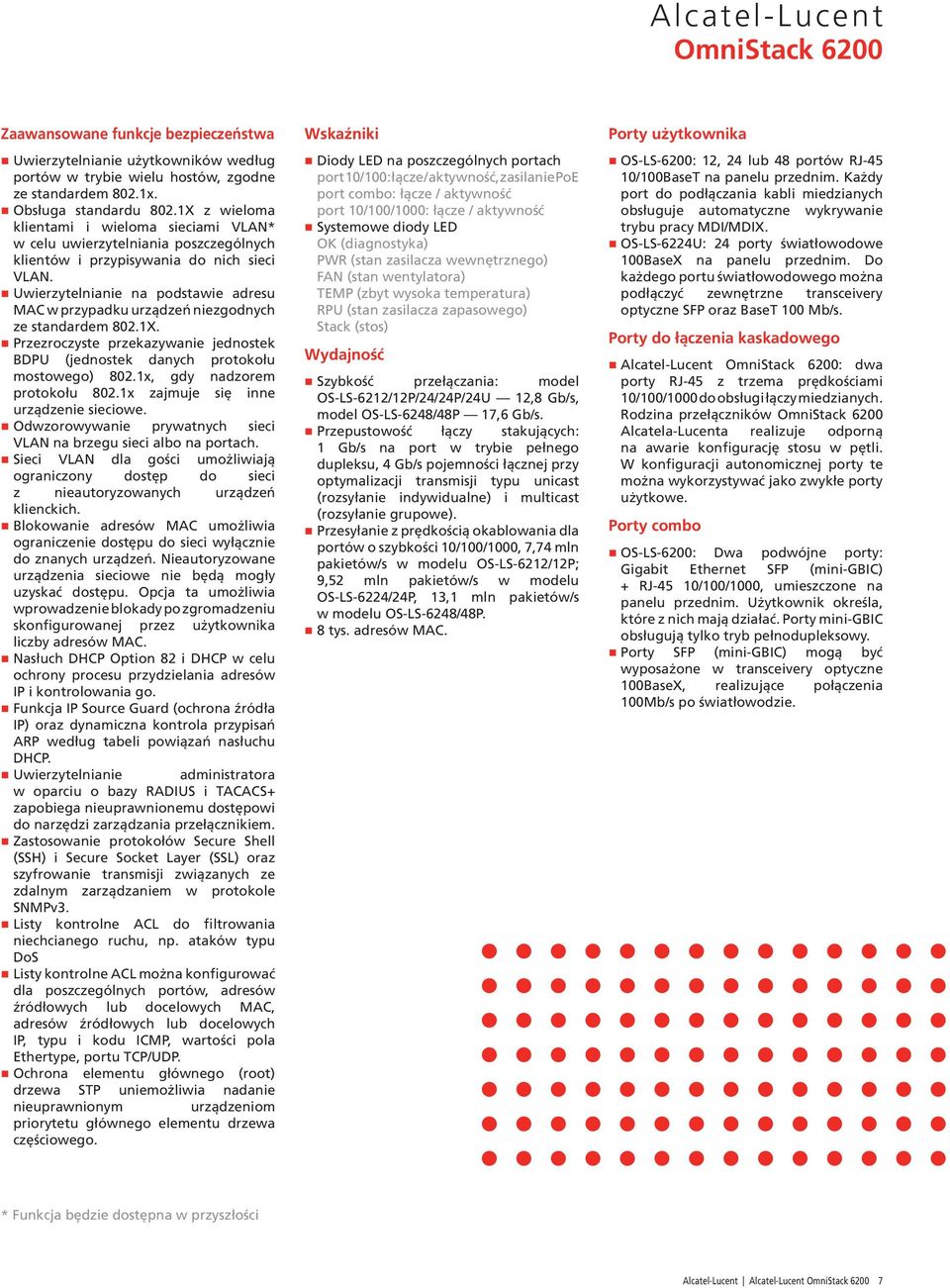

7 Alcatel-Lucent OmniStack 6200 Zaawansowane funkcje bezpieczeństwa Uwierzytelnianie użytkowników według portów w trybie wielu hostów, zgodne ze standardem 802.1x. Obsługa standardu 802.1X z wieloma klientami i wieloma sieciami VLAN* w celu uwierzytelniania poszczególnych klientów i przypisywania do nich sieci VLAN. Uwierzytelnianie na podstawie adresu MAC w przypadku urządzeń niezgodnych ze standardem 802.1X. Przezroczyste przekazywanie jednostek BDPU (jednostek danych protokołu mostowego) 802.1x, gdy nadzorem protokołu 802.1x zajmuje się inne urządzenie sieciowe. Odwzorowywanie prywatnych sieci VLAN na brzegu sieci albo na portach. Sieci VLAN dla gości umożliwiają ograniczony dostęp do sieci z nieautoryzowanych urządzeń klienckich. Blokowanie adresów MAC umożliwia ograniczenie dostępu do sieci wyłącznie do znanych urządzeń. Nieautoryzowane urządzenia sieciowe nie będą mogły uzyskać dostępu. Opcja ta umożliwia wprowadzenie blokady po zgromadzeniu skonfigurowanej przez użytkownika liczby adresów MAC. Nasłuch DHCP Option 82 i DHCP w celu ochrony procesu przydzielania adresów IP i kontrolowania go. Funkcja IP Source Guard (ochrona źródła IP) oraz dynamiczna kontrola przypisań ARP według tabeli powiązań nasłuchu DHCP. Uwierzytelnianie administratora w oparciu o bazy RADIUS i TACACS+ zapobiega nieuprawnionemu dostępowi do narzędzi zarządzania przełącznikiem. Zastosowanie protokołów Secure Shell (SSH) i Secure Socket Layer (SSL) oraz szyfrowanie transmisji związanych ze zdalnym zarządzaniem w protokole SNMPv3. Listy kontrolne ACL do filtrowania niechcianego ruchu, np. ataków typu DoS Listy kontrolne ACL można konfigurować dla poszczególnych portów, adresów źródłowych lub docelowych MAC, adresów źródłowych lub docelowych IP, typu i kodu ICMP, wartości pola Ethertype, portu TCP/UDP. Ochrona elementu głównego (root) drzewa STP uniemożliwia nadanie nieuprawnionym urządzeniom priorytetu głównego elementu drzewa częściowego. Wskaźniki Diody LED na poszczególnych portach port 10/100: łącze / aktywność, zasilanie PoE port combo: łącze / aktywność port 10/100/1000: łącze / aktywność Systemowe diody LED OK (diagnostyka) PWR (stan zasilacza wewnętrznego) FAN (stan wentylatora) TEMP (zbyt wysoka temperatura) RPU (stan zasilacza zapasowego) Stack (stos) Wydajność Szybkość przełączania: model OS-LS-6212/12P/24/24P/24U 12,8 Gb/s, model OS-LS-6248/48P 17,6 Gb/s. Przepustowość łączy stakujących: 1 Gb/s na port w trybie pełnego dupleksu, 4 Gb/s pojemności łącznej przy optymalizacji transmisji typu unicast (rozsyłanie indywidualne) i multicast (rozsyłanie grupowe). Przesyłanie z prędkością okablowania dla portów o szybkości 10/100/1000, 7,74 mln pakietów/s w modelu OS-LS-6212/12P; 9,52 mln pakietów/s w modelu OS-LS-6224/24P, 13,1 mln pakietów/s w modelu OS-LS-6248/48P. 8 tys. adresów MAC. Porty użytkownika OS-LS-6200: 12, 24 lub 48 portów RJ-45 10/100BaseT na panelu przednim. Każdy port do podłączania kabli miedzianych obsługuje automatyczne wykrywanie trybu pracy MDI/MDIX. OS-LS-6224U: 24 porty światłowodowe 100BaseX na panelu przednim. Do każdego portu światłowodowego można podłączyć zewnętrzne transceivery optyczne SFP oraz BaseT 100 Mb/s. Porty do łączenia kaskadowego Alcatel-Lucent OmniStack 6200: dwa porty RJ-45 z trzema prędkościami 10/100/1000 do obsługi łączy miedzianych. Rodzina przełączników OmniStack 6200 Alcatela-Lucenta realizuje odporną na awarie konfigurację stosu w pętli. W konfiguracji autonomicznej porty te można wykorzystywać jako zwykłe porty użytkowe. Porty combo OS-LS-6200: Dwa podwójne porty: Gigabit Ethernet SFP (mini-gbic) + RJ-45 10/100/1000, umieszczone na panelu przednim. Użytkownik określa, które z nich mają działać. Porty mini-gbic obsługują tylko tryb pełnodupleksowy. Porty SFP (mini-gbic) mogą być wyposażone w transceivery optyczne 100BaseX, realizujące połączenia 100Mb/s po światłowodzie. * Funkcja będzie dostępna w przyszłości Alcatel-Lucent Alcatel-Lucent OmniStack

8 OmniStack LS 6224P Alcatel-Lucent OmniStack 6200 Wymiary OS-LS-6212 / 6212P/6224 / 6224U: 44 x 23 x 4,4 cm (szer. x gł. x wys.) OS-LS-6224P / 48 / 48P: 44 x 33 x 4,4 cm (szer. x gł. x wys.) Waga OS 6212: 2,65 kg OS 6212P: 3,0 kg OS 6224U: 3,5 kg OS 6248: 4,1 kg OS 6248P: 5,5 kg Złącza i okablowanie Zarządzanie: jeden interfejs konsoli RJ-45, skonfigurowany w trybie terminala DTE, do odczytywania informacji związanych z użytkowaniem i diagnostycznych, a także informacji o stanie i konfiguracji. Sprzęt dostarczany jest wraz z przejściówką RJ-45 do złącza DB-9. Złącze kabla zasilającego AC oraz złącze BPS (zasilanie zapasowe) z tyłu obudowy. Środowisko pracy 0º-50ºC (standardowa eksploatacja) -40º-70ºC (przechowywanie) Wilgotność: od 5% do 95% bez kondensacji Odporność na wibracje: IEC , IEC Odporność na wstrząsy: IEC Odporność na upuszczenie: IEC Maksymalny pobór mocy OS-LS-6212: 26,2 W OS-LS-6212P: maksimum 135 W OS-LS-6224: 33,1 W OS-LS-6224P: maksymalnie 225 W OS-LS-6224U: maksymalnie 54 W OS-LS-6248: 51,5 W OS-LS-6248P: maksymalnie 465 W Poziom hałasu OmniStack LS 6248P OmniStack LS 6248 <30 db w przypadku modeli OS-LS-6212 i OS-LS-6224 <50 db w przypadku pozostałych modeli Średni czas między awariami (wskaźnik MTBF) 50 tys. godzin przy 25ºC; 25 tys. godzin przy 50ºC OmniStack LS 6224P Standardy IEEE IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.3x, IEEE 802.3ab, IEEE 802.3af, IEEE 802.1D, IEEE 802.1Q, IEEE 802.3ad, IEEE 802.1x, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.1ad, IEEE 802.1ab, rozszerzenia LLDP-MED Zgodność ze standardami elektromagnetycznymi EN EN EN klasa A EN55022 klasa A IEC /3/4/6 EN FCC klasa A, VCCI klasa A Bezpieczeństwo CSA/NRTL (UL60950, CSA nr ) TUV/GS(EN60950) CB Znak CE 8 Alcatel-Lucent Alcatel-Lucent OmniStack 6200

9 Zgodność z przepisami dotyczącymi ochrony środowiska RoHS (ang. Restriction on Hazardous Substances in Electrical and Electronic Equipment) dyrektywa w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym WEEE (ang. Waste Electrical and Electronic Equipment) dyrektywa w sprawie zużytego sprzętu elektrycznego i elektronicznego Liczba zasilaczy Rodzina przełączników OmniStack 6200 jest wyposażona w jeden wewnętrzny zasilacz AC, podający zasilanie do obudowy oraz dodatkowe złącze z tyłu obudowy, który umożliwia podłączenie zapasowego zasilacza. Napięcie wejściowe i prąd znamionowy OS-LS-6212: wejście zmiennoprądowe 100~240 V 50~60 Hz; wyjście stałoprądowe 12 V/2,5 A OS-LS-6224/6248/6224U: wejście zmiennoprądowe 100~240 V 50~60 Hz; wyjście stałoprądowe 12 V/4,5 A OS-LS-6212P: wejście zmiennoprądowe 100~240V 50~60 Hz; wyjście stałoprądowe 12 V/2,5 A, 50 V/3,0 A OS-LS-6224P: wejście zmiennoprądowe 100~240V 50~60 Hz; wyjście stałoprądowe 12 V/3,7 A, 50 V/3,6 A OS-LS-6248P: wejście: zmiennoprądowe 100~240V 50~60 Hz; wyjście stałoprądowe 12 V/7 A, 50 V/7,6 A Zasilanie przez Ethernet (PoE) Zgodność ze standardami 802.3af. Maksymalna moc zasilania PoE 15,4 W na port. OS-LS-6212P: maksymalnie 75 W mocy zasilania PoE OS-LS-6224P: maksymalnie 180 W mocy zasilania PoE OS-LS-6248P: maksymalnie 345 W mocy zasilania PoE Gwarancja Obudowa i zasilacze są objęte bezterminową gwarancją na sprzęt ograniczoną do pierwotnego właściciela. Gwarancja ta będzie obowiązywać jeszcze przez pięć lat od momentu poinformowania o wycofaniu produktu ze sprzedaży. Uszkodzone części będą wymieniane w ciągu pięciu dni roboczych od zwrotu do producenta w ramach procedury zaawansowanej wymiany (AVR). Alcatel-Lucent Alcatel-Lucent OmniStack

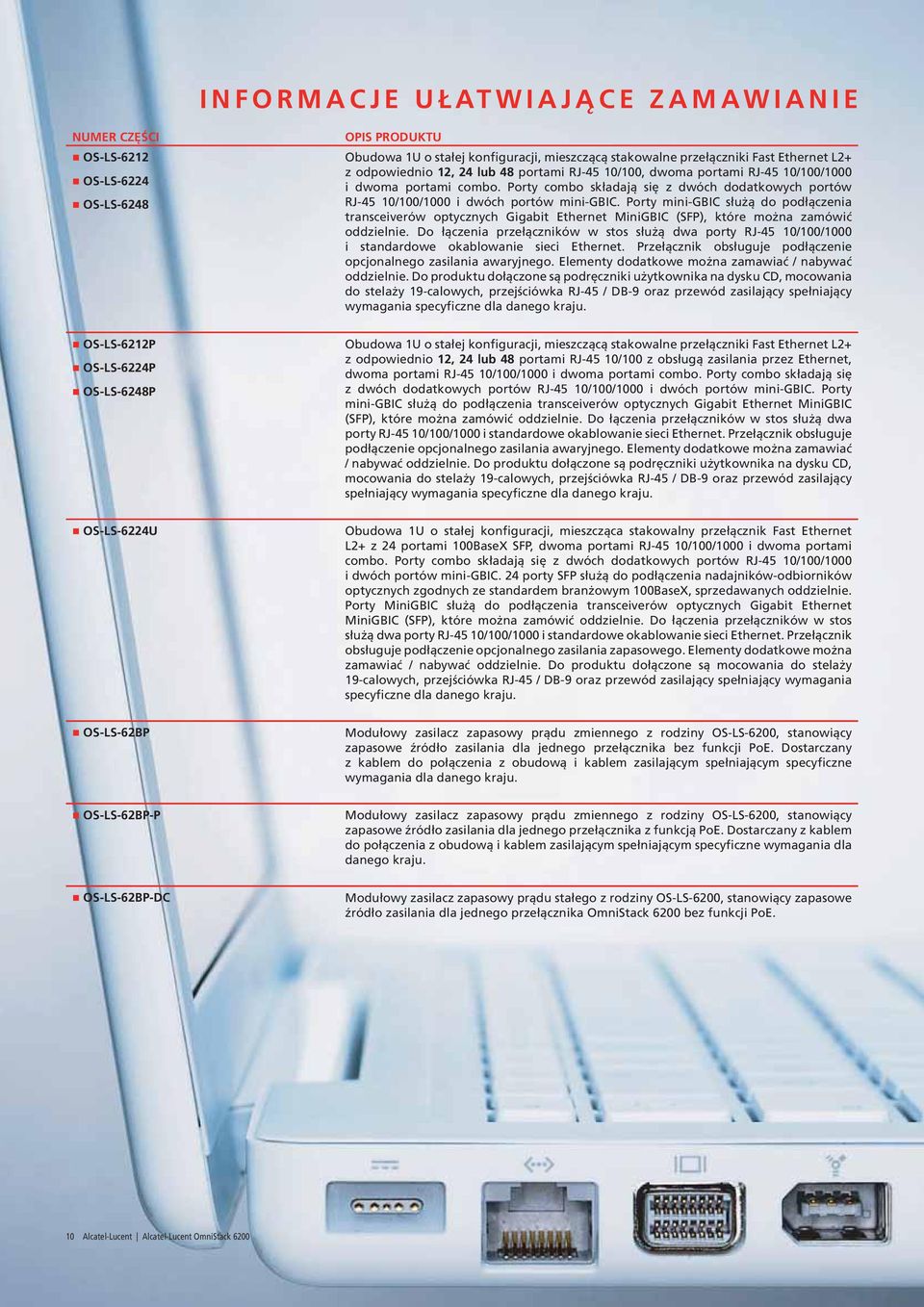

10 INFORMACJE UŁATWIAJĄCE ZAMAWIANIE NUMER CZĘŚCI OS-LS-6212 OS-LS-6224 OS-LS-6248 OPIS PRODUKTU Obudowa 1U o stałej konfiguracji, mieszczącą stakowalne przełączniki Fast Ethernet L2+ z odpowiednio 12, 24 lub 48 portami RJ-45 10/100, dwoma portami RJ-45 10/100/1000 i dwoma portami combo. Porty combo składają się z dwóch dodatkowych portów RJ-45 10/100/1000 i dwóch portów mini-gbic. Porty mini-gbic służą do podłączenia transceiverów optycznych Gigabit Ethernet MiniGBIC (SFP), które można zamówić oddzielnie. Do łączenia przełączników w stos służą dwa porty RJ-45 10/100/1000 i standardowe okablowanie sieci Ethernet. Przełącznik obsługuje podłączenie opcjonalnego zasilania awaryjnego. Elementy dodatkowe można zamawiać / nabywać oddzielnie. Do produktu dołączone są podręczniki użytkownika na dysku CD, mocowania do stelaży 19-calowych, przejściówka RJ-45 / DB-9 oraz przewód zasilający spełniający wymagania specyficzne dla danego kraju. OS-LS-6212P OS-LS-6224P OS-LS-6248P Obudowa 1U o stałej konfiguracji, mieszczącą stakowalne przełączniki Fast Ethernet L2+ z odpowiednio 12, 24 lub 48 portami RJ-45 10/100 z obsługą zasilania przez Ethernet, dwoma portami RJ-45 10/100/1000 i dwoma portami combo. Porty combo składają się z dwóch dodatkowych portów RJ-45 10/100/1000 i dwóch portów mini-gbic. Porty mini-gbic służą do podłączenia transceiverów optycznych Gigabit Ethernet MiniGBIC (SFP), które można zamówić oddzielnie. Do łączenia przełączników w stos służą dwa porty RJ-45 10/100/1000 i standardowe okablowanie sieci Ethernet. Przełącznik obsługuje podłączenie opcjonalnego zasilania awaryjnego. Elementy dodatkowe można zamawiać / nabywać oddzielnie. Do produktu dołączone są podręczniki użytkownika na dysku CD, mocowania do stelaży 19-calowych, przejściówka RJ-45 / DB-9 oraz przewód zasilający spełniający wymagania specyficzne dla danego kraju. OS-LS-6224U Obudowa 1U o stałej konfiguracji, mieszcząca stakowalny przełącznik Fast Ethernet L2+ z 24 portami 100BaseX SFP, dwoma portami RJ-45 10/100/1000 i dwoma portami combo. Porty combo składają się z dwóch dodatkowych portów RJ-45 10/100/1000 i dwóch portów mini-gbic. 24 porty SFP służą do podłączenia nadajników-odbiorników optycznych zgodnych ze standardem branżowym 100BaseX, sprzedawanych oddzielnie. Porty MiniGBIC służą do podłączenia transceiverów optycznych Gigabit Ethernet MiniGBIC (SFP), które można zamówić oddzielnie. Do łączenia przełączników w stos służą dwa porty RJ-45 10/100/1000 i standardowe okablowanie sieci Ethernet. Przełącznik obsługuje podłączenie opcjonalnego zasilania zapasowego. Elementy dodatkowe można zamawiać / nabywać oddzielnie. Do produktu dołączone są mocowania do stelaży 19-calowych, przejściówka RJ-45 / DB-9 oraz przewód zasilający spełniający wymagania specyficzne dla danego kraju. OS-LS-62BP Modułowy zasilacz zapasowy prądu zmiennego z rodziny OS-LS-6200, stanowiący zapasowe źródło zasilania dla jednego przełącznika bez funkcji PoE. Dostarczany z kablem do połączenia z obudową i kablem zasilającym spełniającym specyficzne wymagania dla danego kraju. OS-LS-62BP-P Modułowy zasilacz zapasowy prądu zmiennego z rodziny OS-LS-6200, stanowiący zapasowe źródło zasilania dla jednego przełącznika z funkcją PoE. Dostarczany z kablem do połączenia z obudową i kablem zasilającym spełniającym specyficzne wymagania dla danego kraju. OS-LS-62BP-DC Modułowy zasilacz zapasowy prądu stałego z rodziny OS-LS-6200, stanowiący zapasowe źródło zasilania dla jednego przełącznika OmniStack 6200 bez funkcji PoE. 10 Alcatel-Lucent Alcatel-Lucent OmniStack 6200

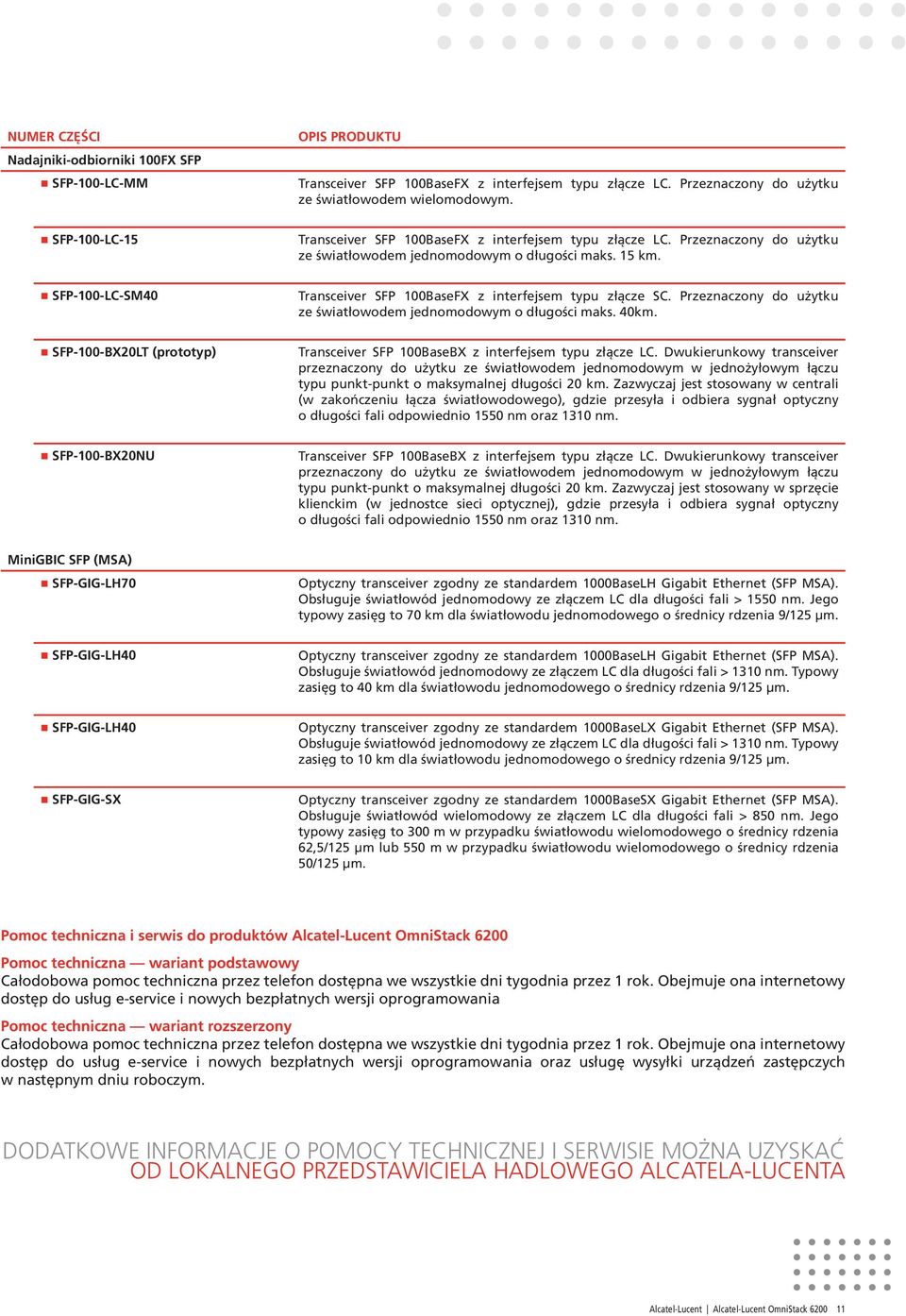

11 NUMER CZĘŚCI Nadajniki-odbiorniki 100FX SFP SFP-100-LC-MM OPIS PRODUKTU Transceiver SFP 100BaseFX z interfejsem typu złącze LC. Przeznaczony do użytku ze światłowodem wielomodowym. SFP-100-LC-15 Transceiver SFP 100BaseFX z interfejsem typu złącze LC. Przeznaczony do użytku ze światłowodem jednomodowym o długości maks. 15 km. SFP-100-LC-SM40 Transceiver SFP 100BaseFX z interfejsem typu złącze SC. Przeznaczony do użytku ze światłowodem jednomodowym o długości maks. 40km. SFP-100-BX20LT (prototyp) Transceiver SFP 100BaseBX z interfejsem typu złącze LC. Dwukierunkowy transceiver przeznaczony do użytku ze światłowodem jednomodowym w jednożyłowym łączu typu punkt-punkt o maksymalnej długości 20 km. Zazwyczaj jest stosowany w centrali (w zakończeniu łącza światłowodowego), gdzie przesyła i odbiera sygnał optyczny o długości fali odpowiednio 1550 nm oraz 1310 nm. SFP-100-BX20NU Transceiver SFP 100BaseBX z interfejsem typu złącze LC. Dwukierunkowy transceiver przeznaczony do użytku ze światłowodem jednomodowym w jednożyłowym łączu typu punkt-punkt o maksymalnej długości 20 km. Zazwyczaj jest stosowany w sprzęcie klienckim (w jednostce sieci optycznej), gdzie przesyła i odbiera sygnał optyczny o długości fali odpowiednio 1550 nm oraz 1310 nm. MiniGBIC SFP (MSA) SFP-GIG-LH70 Optyczny transceiver zgodny ze standardem 1000BaseLH Gigabit Ethernet (SFP MSA). Obsługuje światłowód jednomodowy ze złączem LC dla długości fali > 1550 nm. Jego typowy zasięg to 70 km dla światłowodu jednomodowego o średnicy rdzenia 9/125 µm. SFP-GIG-LH40 Optyczny transceiver zgodny ze standardem 1000BaseLH Gigabit Ethernet (SFP MSA). Obsługuje światłowód jednomodowy ze złączem LC dla długości fali > 1310 nm. Typowy zasięg to 40 km dla światłowodu jednomodowego o średnicy rdzenia 9/125 µm. SFP-GIG-LH40 Optyczny transceiver zgodny ze standardem 1000BaseLX Gigabit Ethernet (SFP MSA). Obsługuje światłowód jednomodowy ze złączem LC dla długości fali > 1310 nm. Typowy zasięg to 10 km dla światłowodu jednomodowego o średnicy rdzenia 9/125 µm. SFP-GIG-SX Optyczny transceiver zgodny ze standardem 1000BaseSX Gigabit Ethernet (SFP MSA). Obsługuje światłowód wielomodowy ze złączem LC dla długości fali > 850 nm. Jego typowy zasięg to 300 m w przypadku światłowodu wielomodowego o średnicy rdzenia 62,5/125 µm lub 550 m w przypadku światłowodu wielomodowego o średnicy rdzenia 50/125 µm. Pomoc techniczna i serwis do produktów Alcatel-Lucent OmniStack 6200 Pomoc techniczna wariant podstawowy Całodobowa pomoc techniczna przez telefon dostępna we wszystkie dni tygodnia przez 1 rok. Obejmuje ona internetowy dostęp do usług e-service i nowych bezpłatnych wersji oprogramowania Pomoc techniczna wariant rozszerzony Całodobowa pomoc techniczna przez telefon dostępna we wszystkie dni tygodnia przez 1 rok. Obejmuje ona internetowy dostęp do usług e-service i nowych bezpłatnych wersji oprogramowania oraz usługę wysyłki urządzeń zastępczych w następnym dniu roboczym. DODATKOWE INFORMACJE O POMOCY TECHNICZNEJ I SERWISIE MOŻNA UZYSKAĆ OD LOKALNEGO PRZEDSTAWICIELA HADLOWEGO ALCATELA-LUCENTA Alcatel-Lucent Alcatel-Lucent OmniStack

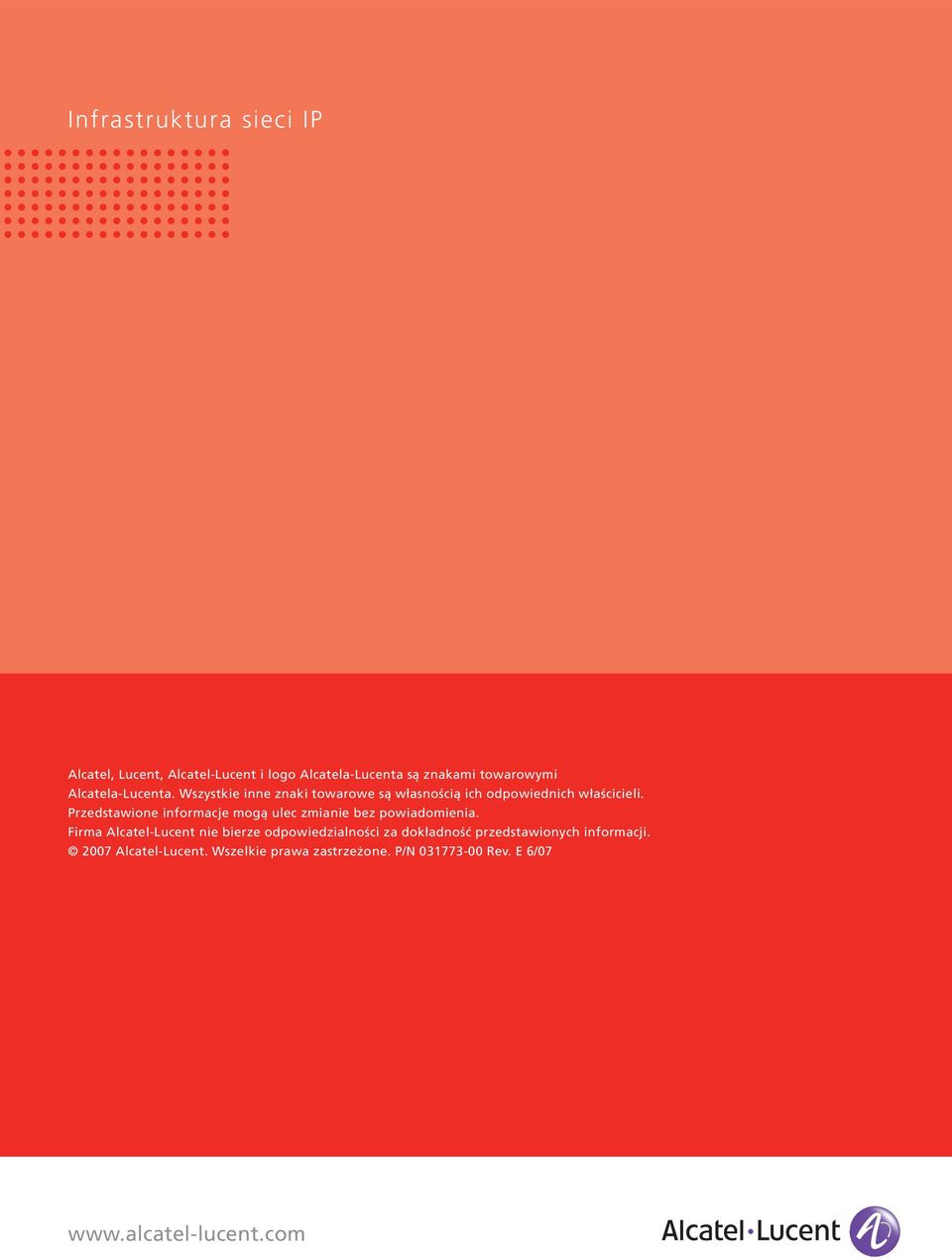

12 Infrastruktura sieci IP Alcatel, Lucent, Alcatel-Lucent i logo Alcatela-Lucenta są znakami towarowymi Alcatela-Lucenta. Wszystkie inne znaki towarowe są własnością ich odpowiednich właścicieli. Przedstawione informacje mogą ulec zmianie bez powiadomienia. Firma Alcatel-Lucent nie bierze odpowiedzialności za dokładność przedstawionych informacji Alcatel-Lucent. Wszelkie prawa zastrzeżone. P/N Rev. E 6/07
