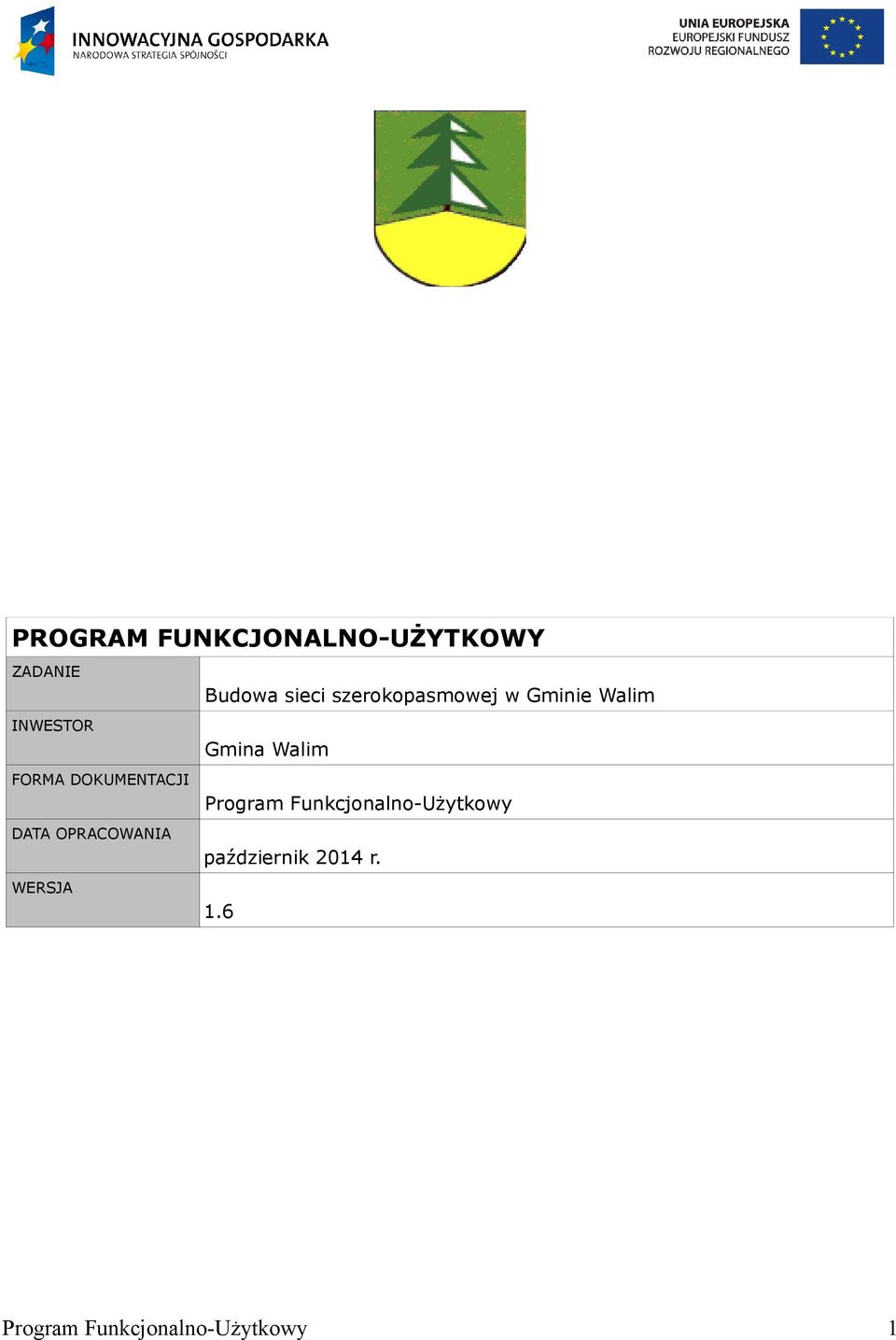

1 PROGRAM FUNKCJONALNO-UŻYTKOWY ZADANIE Budowa sieci szerokopasmowej w Gminie Walim INWESTOR Gmina Walim FORMA DOKUMENTACJI Program Funkcjonalno-Użytkowy DATA OPRACOWANIA październik 2014 r. WERSJA 1.6 Program Funkcjonalno-Użytkowy 1

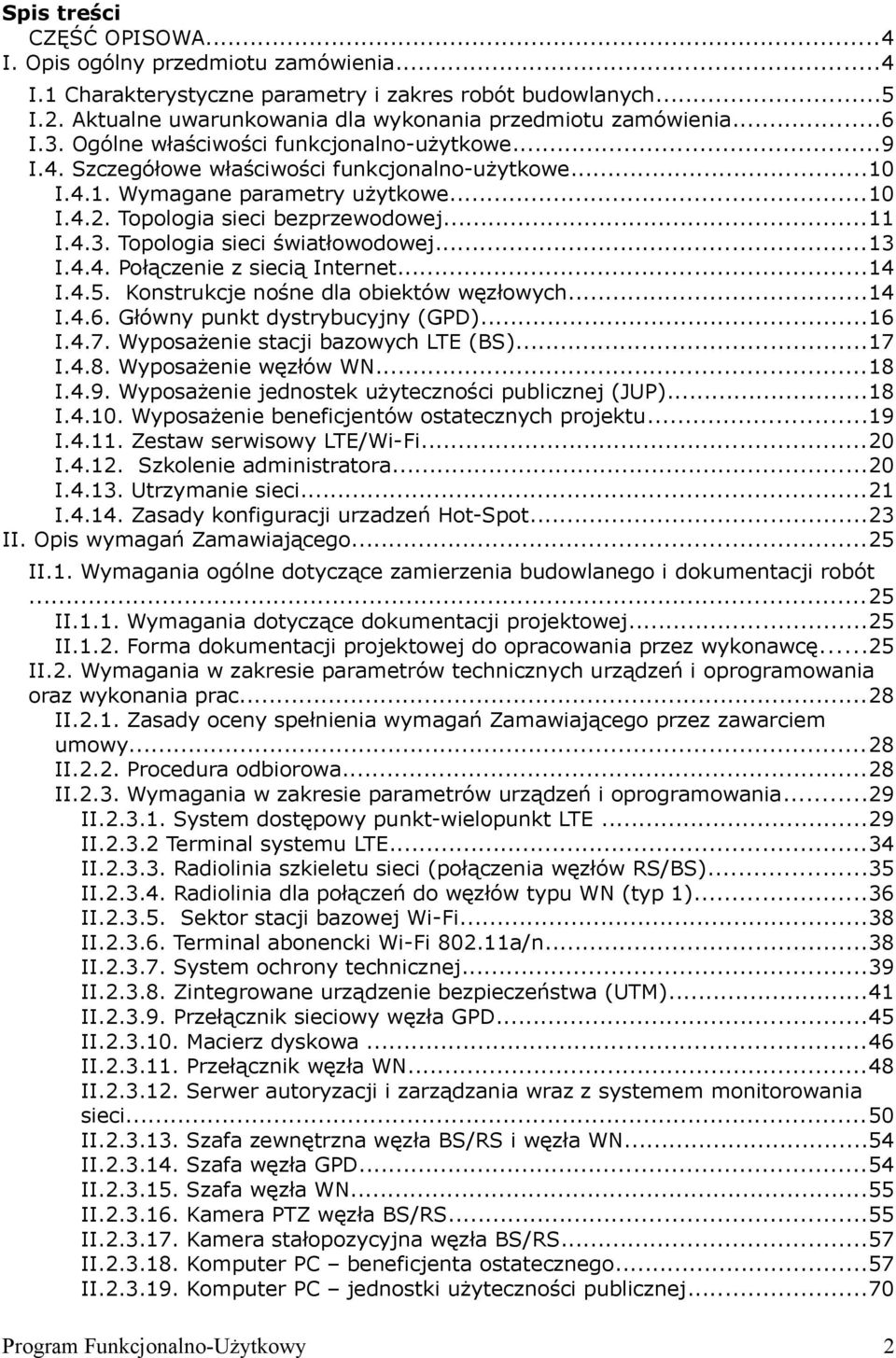

2 Spis treści CZĘŚĆ OPISOWA...4 I. Opis ogólny przedmiotu zamówienia...4 I.1 Charakterystyczne parametry i zakres robót budowlanych...5 I.2. Aktualne uwarunkowania dla wykonania przedmiotu zamówienia...6 I.3. Ogólne właściwości funkcjonalno-użytkowe...9 I.4. Szczegółowe właściwości funkcjonalno-użytkowe...10 I.4.1. Wymagane parametry użytkowe...10 I.4.2. Topologia sieci bezprzewodowej...11 I.4.3. Topologia sieci światłowodowej...13 I.4.4. Połączenie z siecią Internet...14 I.4.5. Konstrukcje nośne dla obiektów węzłowych...14 I.4.6. Główny punkt dystrybucyjny (GPD)...16 I.4.7. Wyposażenie stacji bazowych LTE (BS)...17 I.4.8. Wyposażenie węzłów WN...18 I.4.9. Wyposażenie jednostek użyteczności publicznej (JUP)...18 I Wyposażenie beneficjentów ostatecznych projektu...19 I Zestaw serwisowy LTE/Wi-Fi...20 I Szkolenie administratora...20 I Utrzymanie sieci...21 I Zasady konfiguracji urzadzeń Hot-Spot...23 II. Opis wymagań Zamawiającego...25 II.1. Wymagania ogólne dotyczące zamierzenia budowlanego i dokumentacji robót...25 II.1.1. Wymagania dotyczące dokumentacji projektowej...25 II.1.2. Forma dokumentacji projektowej do opracowania przez wykonawcę...25 II.2. Wymagania w zakresie parametrów technicznych urządzeń i oprogramowania oraz wykonania prac...28 II.2.1. Zasady oceny spełnienia wymagań Zamawiającego przez zawarciem umowy...28 II.2.2. Procedura odbiorowa...28 II.2.3. Wymagania w zakresie parametrów urządzeń i oprogramowania...29 II System dostępowy punkt-wielopunkt LTE...29 II Terminal systemu LTE...34 II Radiolinia szkieletu sieci (połączenia węzłów RS/BS)...35 II Radiolinia dla połączeń do węzłów typu WN (typ 1)...36 II Sektor stacji bazowej Wi-Fi...38 II Terminal abonencki Wi-Fi a/n...38 II System ochrony technicznej...39 II Zintegrowane urządzenie bezpieczeństwa (UTM)...41 II Przełącznik sieciowy węzła GPD...45 II Macierz dyskowa...46 II Przełącznik węzła WN...48 II Serwer autoryzacji i zarządzania wraz z systemem monitorowania sieci...50 II Szafa zewnętrzna węzła BS/RS i węzła WN...54 II Szafa węzła GPD...54 II Szafa węzła WN...55 II Kamera PTZ węzła BS/RS...55 II Kamera stałopozycyjna węzła BS/RS...57 II Komputer PC beneficjenta ostatecznego...57 II Komputer PC jednostki użyteczności publicznej...70 Program Funkcjonalno-Użytkowy 2

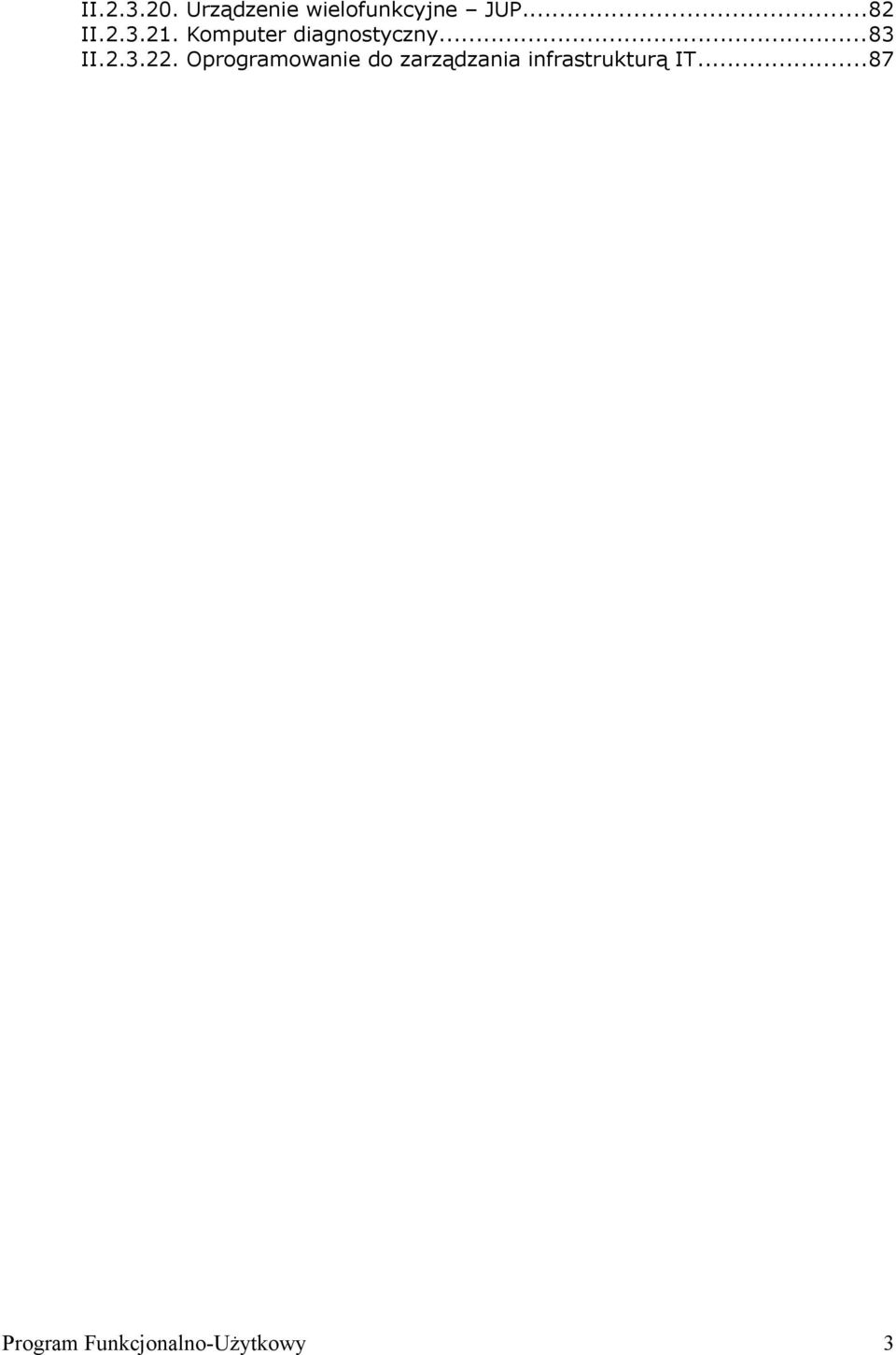

3 II Urządzenie wielofunkcyjne JUP...82 II Komputer diagnostyczny...83 II Oprogramowanie do zarządzania infrastrukturą IT...87 Program Funkcjonalno-Użytkowy 3

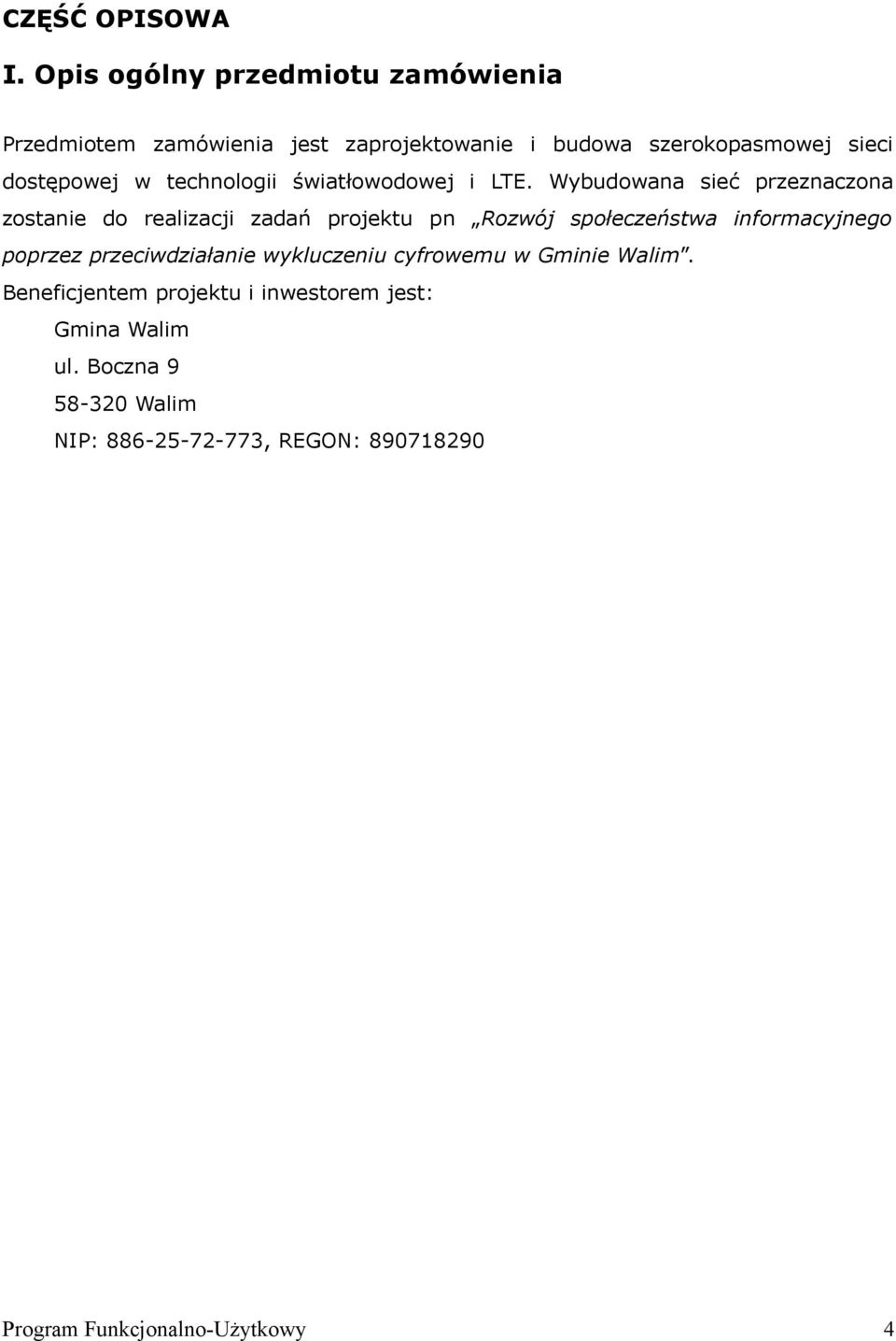

4 CZĘŚĆ OPISOWA I. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i budowa szerokopasmowej sieci dostępowej w technologii światłowodowej i LTE. Wybudowana sieć przeznaczona zostanie do realizacji zadań projektu pn Rozwój społeczeństwa informacyjnego poprzez przeciwdziałanie wykluczeniu cyfrowemu w Gminie Walim. Beneficjentem projektu i inwestorem jest: Gmina Walim ul. Boczna Walim NIP: , REGON: Program Funkcjonalno-Użytkowy 4

5 I.1 Charakterystyczne parametry i zakres robót budowlanych Zakres rzeczowy zamówienia obejmuje zaprojektowanie i budowę sieci w technologii pod klucz wraz jej utrzymaniem w okresie 60 miesięcy od daty odbioru oraz dostawę i serwisowanie wyposażenia beneficjentów ostatecznych. Zakres zamówienia został podzielony na poszczególne zadania wykonawcze: Zadanie 1 1. Wykonanie kompletnej dokumentacji projektowej sieci bezprzewodowej LTE, w tym projektów budowlano-wykonawczych wież i pozostałych konstrukcji wsporczych. 2. Wykonanie kompletnej dokumentacji projektowej odcinków sieci światłowodowej układanych w ziemi i/lub podwieszanych na słupach linii energetycznych niskiego napięcia. 3. Uzyskanie prawem wymaganych zgód, pozwoleń, dokonanie zgłoszeń koniecznych do budowy projektowanej infrastruktury w tym uzyskanie zgody UKE na świadczenie usług bezpłatnego dostępu do internetu dla beneficjentów projektu (gospodarstwa domowe oraz jednostki publiczne podległe Gminie) wraz z uruchomieniem hot spotów. Zadanie 2 1. Budowa na podstawie wykonanej dokumentacji wież i innych konstrukcji wolnostojących dla stacji bazowych i punktów retransmisyjnych. 2. Budowa konstrukcji wsporczych w obiektach gdzie zlokalizowane zostaną węzły dostępowe sieci bezprzewodowej. Zadanie 3 1. Dostawa, instalacja i uruchomienie urządzeń głównego punktu dystrybucyjnego (GPD). 2. Dostawa instalacja i uruchomienie systemów transmisji bezprzewodowej, tj. linii radiowych szkieletu sieci, systemu dostępowego punkt-wielopunkt LTE, stacji dostępowych Wi-Fi, punktów Hot-Spot, linii radiowych węzłów WN, sieci LAN w jednostkach użyteczności publicznej oraz terminali radiowych systemu LTE, terminali Wi-Fi. 3. Budowa odcinków sieci światłowodowej łączącej wybrane jednostki Zamawiającego. Zadanie 4 1. Dostawa i uruchomienie komputerów klasy PC wraz z systemem operacyjnym Program Funkcjonalno-Użytkowy 5

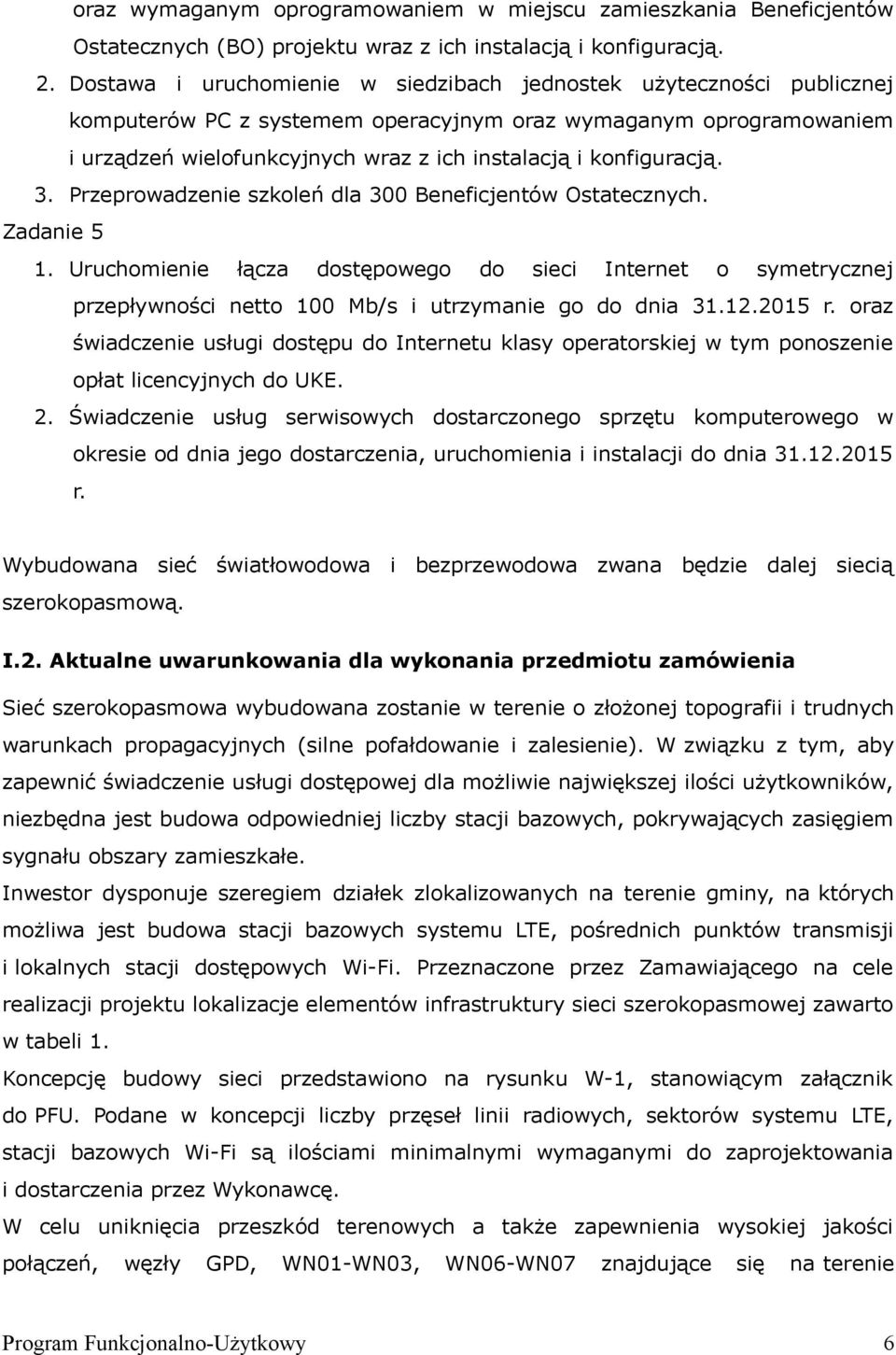

6 oraz wymaganym oprogramowaniem w miejscu zamieszkania Beneficjentów Ostatecznych (BO) projektu wraz z ich instalacją i konfiguracją. 2. Dostawa i uruchomienie w siedzibach jednostek użyteczności publicznej komputerów PC z systemem operacyjnym oraz wymaganym oprogramowaniem i urządzeń wielofunkcyjnych wraz z ich instalacją i konfiguracją. 3. Przeprowadzenie szkoleń dla 300 Beneficjentów Ostatecznych. Zadanie 5 1. Uruchomienie łącza dostępowego do sieci Internet o symetrycznej przepływności netto 100 Mb/s i utrzymanie go do dnia r. oraz świadczenie usługi dostępu do Internetu klasy operatorskiej w tym ponoszenie opłat licencyjnych do UKE. 2. Świadczenie usług serwisowych dostarczonego sprzętu komputerowego w okresie od dnia jego dostarczenia, uruchomienia i instalacji do dnia r. Wybudowana sieć światłowodowa i bezprzewodowa zwana będzie dalej siecią szerokopasmową. I.2. Aktualne uwarunkowania dla wykonania przedmiotu zamówienia Sieć szerokopasmowa wybudowana zostanie w terenie o złożonej topografii i trudnych warunkach propagacyjnych (silne pofałdowanie i zalesienie). W związku z tym, aby zapewnić świadczenie usługi dostępowej dla możliwie największej ilości użytkowników, niezbędna jest budowa odpowiedniej liczby stacji bazowych, pokrywających zasięgiem sygnału obszary zamieszkałe. Inwestor dysponuje szeregiem działek zlokalizowanych na terenie gminy, na których możliwa jest budowa stacji bazowych systemu LTE, pośrednich punktów transmisji i lokalnych stacji dostępowych Wi-Fi. Przeznaczone przez Zamawiającego na cele realizacji projektu lokalizacje elementów infrastruktury sieci szerokopasmowej zawarto w tabeli 1. Koncepcję budowy sieci przedstawiono na rysunku W-1, stanowiącym załącznik do PFU. Podane w koncepcji liczby przęseł linii radiowych, sektorów systemu LTE, stacji bazowych Wi-Fi są ilościami minimalnymi wymaganymi do zaprojektowania i dostarczenia przez Wykonawcę. W celu uniknięcia przeszkód terenowych a także zapewnienia wysokiej jakości połączeń, węzły GPD, WN01-WN03, WN06-WN07 znajdujące się na terenie Program Funkcjonalno-Użytkowy 6

7 miejscowości Walim należy połączyć siecią światłowodową w technologii samonośnych linii napowietrznych podwieszanych na słupach energetycznych NN (operator energetyczny Tauron) i latarniach oświetlenia ulicznego (własność Gminy Walim i Powiatu Wałbrzyskiego). Zamawiający ponosił będzie koszty opłat abonamentowych za wykorzystanie podbudowy słupowej, od dnia odbioru sieci. Wszelkie pozostałe koszty związane z wejściem na słupy NN i utrzymaniem do dnia odbioru ponosi Wykonawca. Tab 1. Wykaz obiektów w których przewidywana jest budowa elementów infrastruktury sieci L.p. Symb ol 1 GPD Istn. budynek 2 BS01 3 BS02 4 BS03 5 BS04 6 BS05 7 BS06 8 BS07 9 RS01 Obiekt Funkcja Lokalizacja` Czy działki są ujęte w MPZP Nowa wieża wolnostojąca, wys. min. 42m Istn. budowla zabytkowa Nowa wieża wolnostojąca, wys. min. 25m Nowa konstrukcja wolnostojąca, wys. min. 20m Nowa konstrukcja wolnostojąca, wys. min. 20m Nowa konstrukcja wolnostojąca, wys. min. 20m Nowa konstrukcja wolnostojąca, wys. min. 20m Nowa konstrukcja wolnostojąca, wys. min. 20m Główny Punkt Dystrybucyjny Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Bazowa stacja transmisyjna LTE Stacja dostępowa Wi-Fi Urząd Gminy Walim, ul. Boczna, Walim, działka nr 328 Dziećmorowice-Podlesie, działka nr 1/2 Zamek Grodno Zagórze Śląskie, działka nr 89 Walim, działka 664/2 Michałkowa, działka 75/6 Rzeczka, działka nr 159 Stary Julianów, działka nr 142 Punkt retransmisyjny Glinno, działka 264 NIE Punkt retransmisyjny Stacja dostępowa Wi-Fi 10 WN01 Istn. budynek Stacja dostępowa Wi-Fi 11 WN02 Istn. budynek Stacja dostępowa Wi-Fi 12 WN03 Istn. budynek Stacja dostępowa Wi-Fi 13 WN04 Istn. budynek Stacja dostępowa Wi-Fi 14 WN05 Istn. budynek Stacja dostępowa Wi-Fi 15 WN06 Istn. budynek Stacja dostępowa Wi-Fi 16 WN07 Istn. budynek Stacja dostępowa Wi-Fi Walim, działka 55/6 Centrum Sportu i Rekreacji Walim, ul, Boczna 8a, działka nr 331 Zespół Szkół w Walimiu Walim, ul, Boczna 8, działka nr 331 Gminna Biblioteka Publiczna Walim, ul. Długa 8, działka nr 140 Szkoła Podstawowa w Jugowicach Jugowice, ul. Główna 34 Świetlica Środowiskowa w Glinnie Glinno 45 Centrum Kultury i Turystyki Walim, ul.kościuszki 2 Muzeum Sztolni Walimskich Walim, ul. 3 Maja 26, TAK NIE TAK TAK NIE NIE TAK TAK TAK TAK NIE NIE NIE TAK TAK Program Funkcjonalno-Użytkowy 7

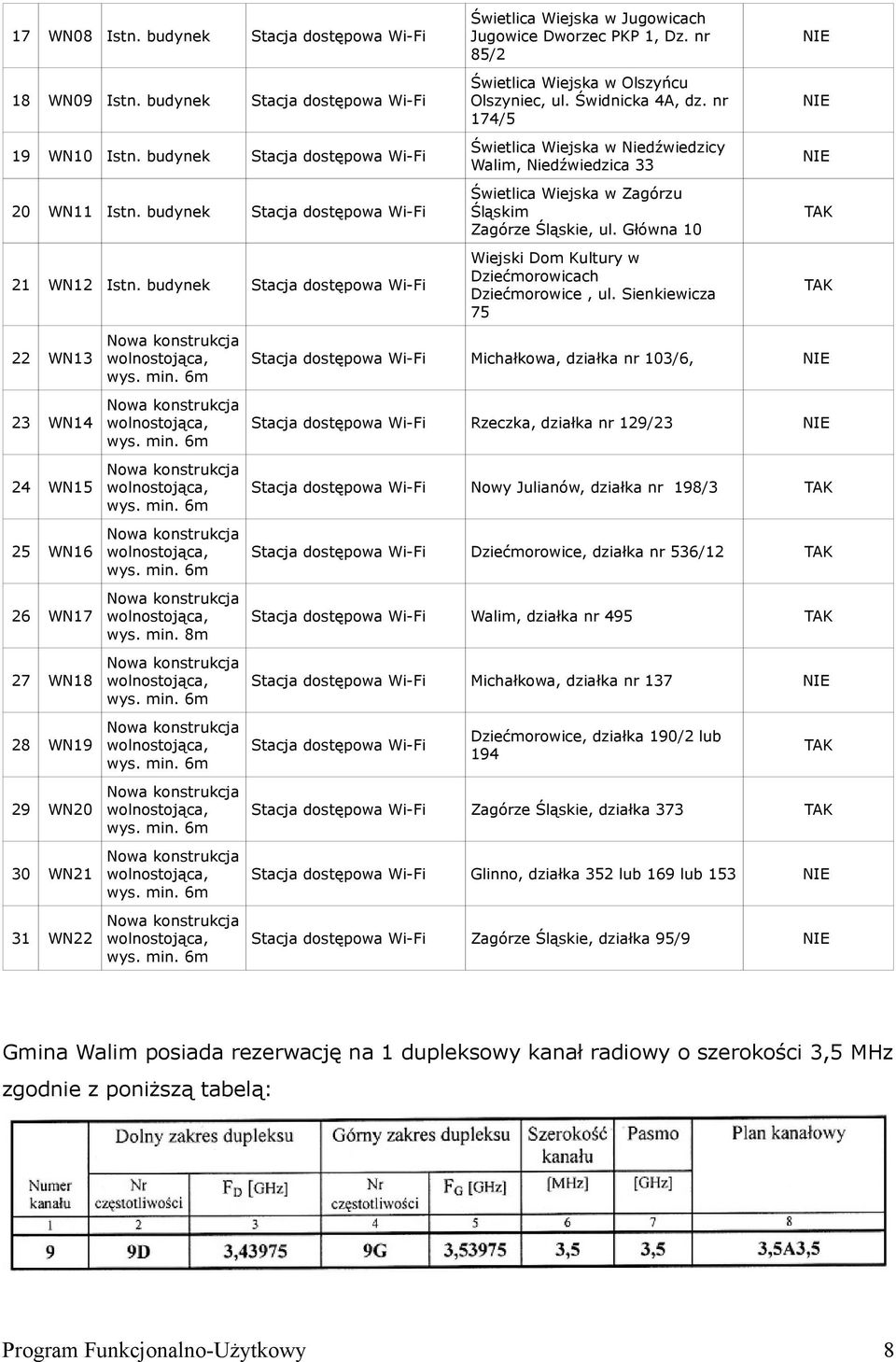

8 17 WN08 Istn. budynek Stacja dostępowa Wi-Fi 18 WN09 Istn. budynek Stacja dostępowa Wi-Fi Świetlica Wiejska w Jugowicach Jugowice Dworzec PKP 1, Dz. nr 85/2 Świetlica Wiejska w Olszyńcu Olszyniec, ul. Świdnicka 4A, dz. nr 174/5 NIE NIE 19 WN10 Istn. budynek Stacja dostępowa Wi-Fi 20 WN11 Istn. budynek Stacja dostępowa Wi-Fi 21 WN12 Istn. budynek Stacja dostępowa Wi-Fi 22 WN13 23 WN14 24 WN15 25 WN16 26 WN17 27 WN18 28 WN19 29 WN20 30 WN21 31 WN22 Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 8m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Nowa konstrukcja wolnostojąca, wys. min. 6m Świetlica Wiejska w Niedźwiedzicy Walim, Niedźwiedzica 33 Świetlica Wiejska w Zagórzu Śląskim Zagórze Śląskie, ul. Główna 10 Wiejski Dom Kultury w Dziećmorowicach Dziećmorowice, ul. Sienkiewicza 75 Stacja dostępowa Wi-Fi Michałkowa, działka nr 103/6, NIE Stacja dostępowa Wi-Fi Rzeczka, działka nr 129/23 NIE Stacja dostępowa Wi-Fi Nowy Julianów, działka nr 198/3 TAK Stacja dostępowa Wi-Fi Dziećmorowice, działka nr 536/12 TAK Stacja dostępowa Wi-Fi Walim, działka nr 495 TAK Stacja dostępowa Wi-Fi Michałkowa, działka nr 137 NIE Stacja dostępowa Wi-Fi Dziećmorowice, działka 190/2 lub 194 Stacja dostępowa Wi-Fi Zagórze Śląskie, działka 373 TAK Stacja dostępowa Wi-Fi Glinno, działka 352 lub 169 lub 153 NIE Stacja dostępowa Wi-Fi Zagórze Śląskie, działka 95/9 NIE NIE TAK TAK TAK Gmina Walim posiada rezerwację na 1 dupleksowy kanał radiowy o szerokości 3,5 MHz zgodnie z poniższą tabelą: Program Funkcjonalno-Użytkowy 8

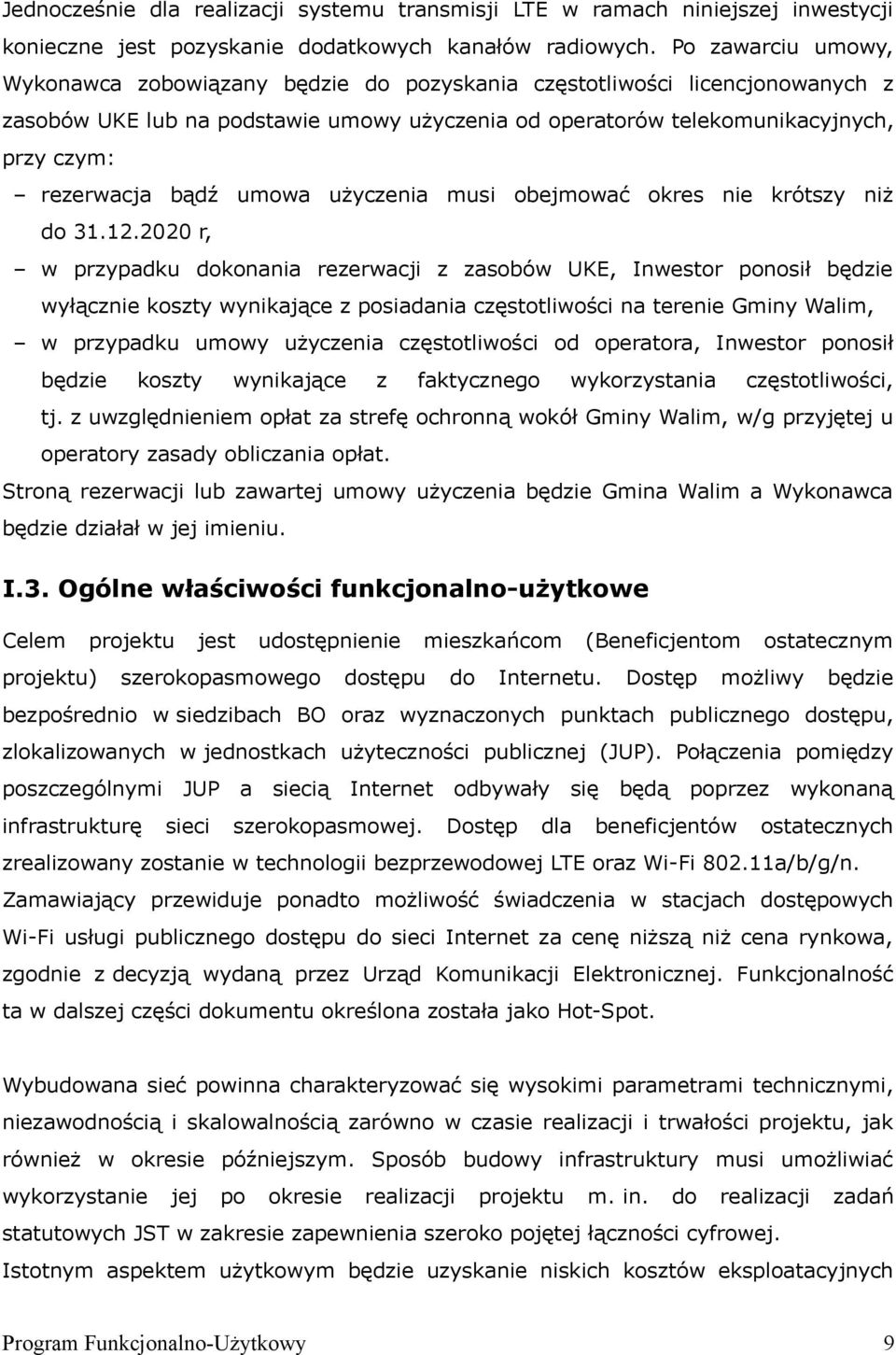

9 Jednocześnie dla realizacji systemu transmisji LTE w ramach niniejszej inwestycji konieczne jest pozyskanie dodatkowych kanałów radiowych. Po zawarciu umowy, Wykonawca zobowiązany będzie do pozyskania częstotliwości licencjonowanych z zasobów UKE lub na podstawie umowy użyczenia od operatorów telekomunikacyjnych, przy czym: rezerwacja bądź umowa użyczenia musi obejmować okres nie krótszy niż do r, w przypadku dokonania rezerwacji z zasobów UKE, Inwestor ponosił będzie wyłącznie koszty wynikające z posiadania częstotliwości na terenie Gminy Walim, w przypadku umowy użyczenia częstotliwości od operatora, Inwestor ponosił będzie koszty wynikające z faktycznego wykorzystania częstotliwości, tj. z uwzględnieniem opłat za strefę ochronną wokół Gminy Walim, w/g przyjętej u operatory zasady obliczania opłat. Stroną rezerwacji lub zawartej umowy użyczenia będzie Gmina Walim a Wykonawca będzie działał w jej imieniu. I.3. Ogólne właściwości funkcjonalno-użytkowe Celem projektu jest udostępnienie mieszkańcom (Beneficjentom ostatecznym projektu) szerokopasmowego dostępu do Internetu. Dostęp możliwy będzie bezpośrednio w siedzibach BO oraz wyznaczonych punktach publicznego dostępu, zlokalizowanych w jednostkach użyteczności publicznej (JUP). Połączenia pomiędzy poszczególnymi JUP a siecią Internet odbywały się będą poprzez wykonaną infrastrukturę sieci szerokopasmowej. Dostęp dla beneficjentów ostatecznych zrealizowany zostanie w technologii bezprzewodowej LTE oraz Wi-Fi a/b/g/n. Zamawiający przewiduje ponadto możliwość świadczenia w stacjach dostępowych Wi-Fi usługi publicznego dostępu do sieci Internet za cenę niższą niż cena rynkowa, zgodnie z decyzją wydaną przez Urząd Komunikacji Elektronicznej. Funkcjonalność ta w dalszej części dokumentu określona została jako Hot-Spot. Wybudowana sieć powinna charakteryzować się wysokimi parametrami technicznymi, niezawodnością i skalowalnością zarówno w czasie realizacji i trwałości projektu, jak również w okresie późniejszym. Sposób budowy infrastruktury musi umożliwiać wykorzystanie jej po okresie realizacji projektu m. in. do realizacji zadań statutowych JST w zakresie zapewnienia szeroko pojętej łączności cyfrowej. Istotnym aspektem użytkowym będzie uzyskanie niskich kosztów eksploatacyjnych Program Funkcjonalno-Użytkowy 9

10 sieci, które należy zapewnić m.in. poprzez: lokalizację obiektów infrastruktury sieci wyłącznie na nieruchomościach należących do Gminy Walim (za wyjątkiem napowietrznych linii światłowodowych i przyłączy energetycznych opłaty za umieszczenie urządzeń w nieruchomości ponosił będzie Zamawiający), zastosowanie do budowy szkieletu sieci linii radiowych klasy operatorskiej, zapewniających uzyskanie wymaganych parametrów jakościowych pracujących w wysokich pasmach nielicencjonowanych, zwolnionych z opłat abonamentowych UKE, lub licencjonowanych (w przypadku zastosowania pasm licencjonowanych koszt opłat abonamentowych do UKE do końca realizacji Projektu ponosi Wykonawca), stosowanie wysokiej klasy urządzeń i materiałów instalacyjnych, ograniczających koszty napraw i konserwacji ponoszone po okresie udzielonej gwarancji Wykonawcy, wykorzystanie urządzeń systemów radiotransmisji głównie w wykonaniu full outdoor, zmniejszającym zużycie energii elektrycznej. I.4. Szczegółowe właściwości funkcjonalno-użytkowe I.4.1. Wymagane parametry użytkowe Zamawiający wymaga, aby wykonana infrastruktura teleinformatyczna spełniała poniższe wymogi w zakresie funkcjonalności: a) zapewniała przepływność pomiędzy węzłami sieci połączonymi liniami światłowodowymi na poziomie min. 1 Gbps symetrycznie z dostępnością 99,99% w skali roku; b) zapewniała przepływność pomiędzy sąsiednimi węzłami sieci połączonymi liniami radiowymi min. 100 Mbps symetrycznie z dostępnością na poziomie 99,90% w skali roku; c) zapewniała przepływność do sieci Internet: symetrycznie, co najmniej 10 Mbps w każdej JUP, asymetrycznie, co najmniej 2 Mbps download i 512 Kbps upload u każdego Beneficjenta ostatecznego projektu. Podane wyżej wartości muszą być spełnione na odcinku od użytkownika końcowego do routera brzegowego operatora, przy czym dopuszcza się stosowanie nadsubskrybcji pasma; Program Funkcjonalno-Użytkowy 10

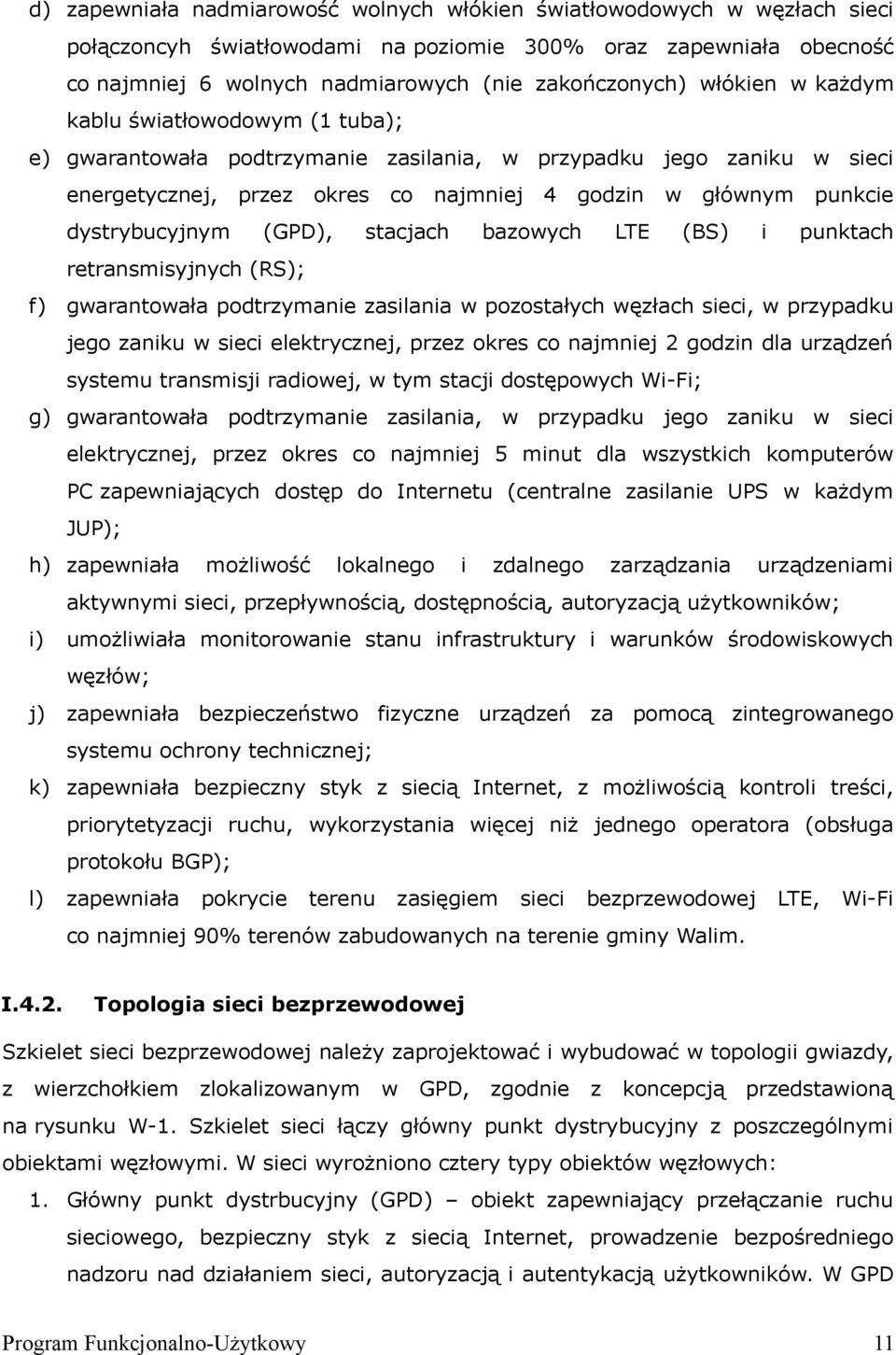

11 d) zapewniała nadmiarowość wolnych włókien światłowodowych w węzłach sieci połączoncyh światłowodami na poziomie 300% oraz zapewniała obecność co najmniej 6 wolnych nadmiarowych (nie zakończonych) włókien w każdym kablu światłowodowym (1 tuba); e) gwarantowała podtrzymanie zasilania, w przypadku jego zaniku w sieci energetycznej, przez okres co najmniej 4 godzin w głównym punkcie dystrybucyjnym (GPD), stacjach bazowych LTE (BS) i punktach retransmisyjnych (RS); f) gwarantowała podtrzymanie zasilania w pozostałych węzłach sieci, w przypadku jego zaniku w sieci elektrycznej, przez okres co najmniej 2 godzin dla urządzeń systemu transmisji radiowej, w tym stacji dostępowych Wi-Fi; g) gwarantowała podtrzymanie zasilania, w przypadku jego zaniku w sieci elektrycznej, przez okres co najmniej 5 minut dla wszystkich komputerów PC zapewniających dostęp do Internetu (centralne zasilanie UPS w każdym JUP); h) zapewniała możliwość lokalnego i zdalnego zarządzania urządzeniami aktywnymi sieci, przepływnością, dostępnością, autoryzacją użytkowników; i) umożliwiała monitorowanie stanu infrastruktury i warunków środowiskowych węzłów; j) zapewniała bezpieczeństwo fizyczne urządzeń za pomocą zintegrowanego systemu ochrony technicznej; k) zapewniała bezpieczny styk z siecią Internet, z możliwością kontroli treści, priorytetyzacji ruchu, wykorzystania więcej niż jednego operatora (obsługa protokołu BGP); l) zapewniała pokrycie terenu zasięgiem sieci bezprzewodowej LTE, Wi-Fi co najmniej 90% terenów zabudowanych na terenie gminy Walim. I.4.2. Topologia sieci bezprzewodowej Szkielet sieci bezprzewodowej należy zaprojektować i wybudować w topologii gwiazdy, z wierzchołkiem zlokalizowanym w GPD, zgodnie z koncepcją przedstawioną na rysunku W-1. Szkielet sieci łączy główny punkt dystrybucyjny z poszczególnymi obiektami węzłowymi. W sieci wyrożniono cztery typy obiektów węzłowych: 1. Główny punkt dystrbucyjny (GPD) obiekt zapewniający przełączanie ruchu sieciowego, bezpieczny styk z siecią Internet, prowadzenie bezpośredniego nadzoru nad działaniem sieci, autoryzacją i autentykacją użytkowników. W GPD Program Funkcjonalno-Użytkowy 11

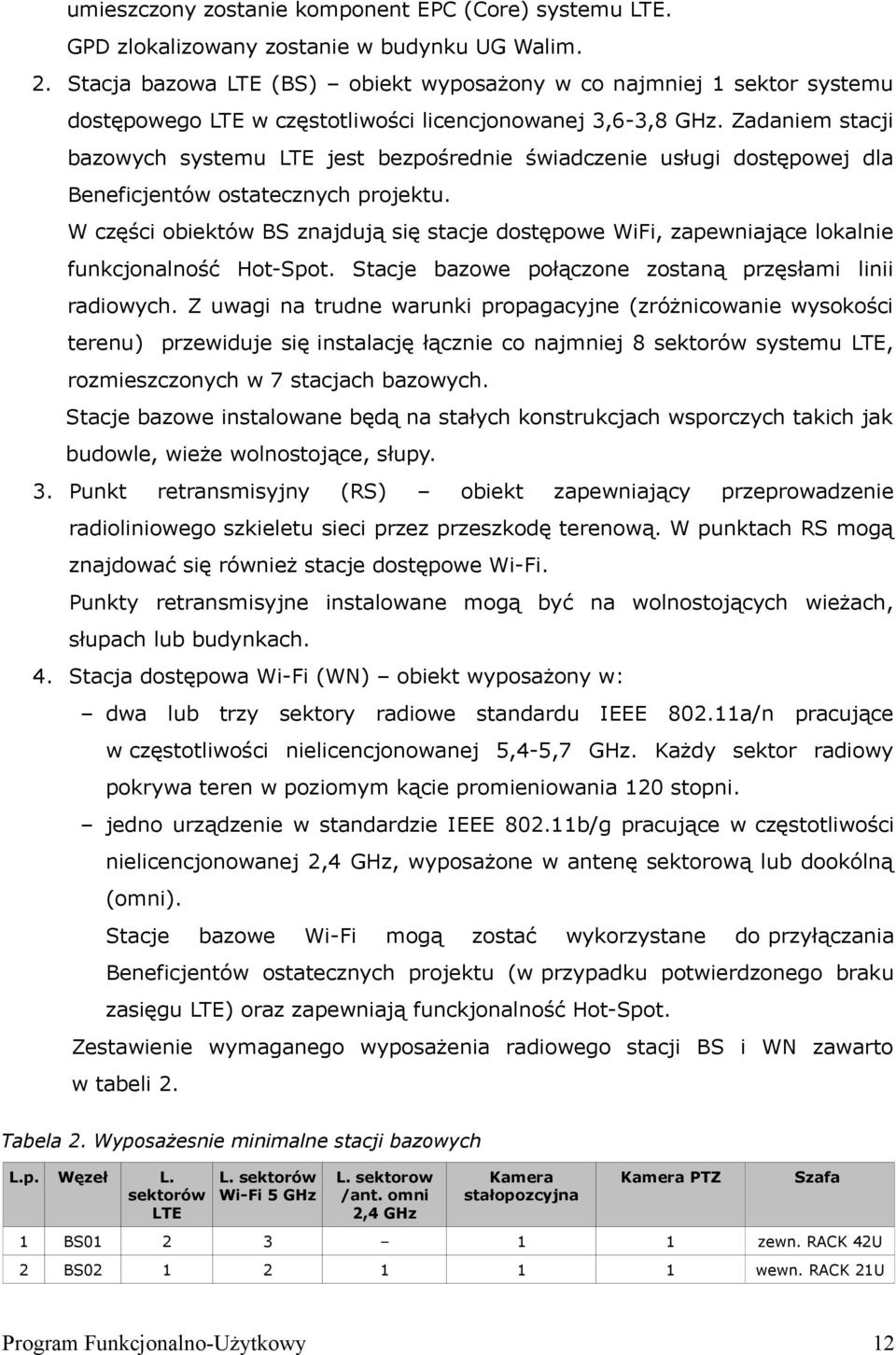

12 umieszczony zostanie komponent EPC (Core) systemu LTE. GPD zlokalizowany zostanie w budynku UG Walim. 2. Stacja bazowa LTE (BS) obiekt wyposażony w co najmniej 1 sektor systemu dostępowego LTE w częstotliwości licencjonowanej 3,6-3,8 GHz. Zadaniem stacji bazowych systemu LTE jest bezpośrednie świadczenie usługi dostępowej dla Beneficjentów ostatecznych projektu. W części obiektów BS znajdują się stacje dostępowe WiFi, zapewniające lokalnie funkcjonalność Hot-Spot. Stacje bazowe połączone zostaną przęsłami linii radiowych. Z uwagi na trudne warunki propagacyjne (zróżnicowanie wysokości terenu) przewiduje się instalację łącznie co najmniej 8 sektorów systemu LTE, rozmieszczonych w 7 stacjach bazowych. Stacje bazowe instalowane będą na stałych konstrukcjach wsporczych takich jak budowle, wieże wolnostojące, słupy. 3. Punkt retransmisyjny (RS) obiekt zapewniający przeprowadzenie radioliniowego szkieletu sieci przez przeszkodę terenową. W punktach RS mogą znajdować się również stacje dostępowe Wi-Fi. Punkty retransmisyjne instalowane mogą być na wolnostojących wieżach, słupach lub budynkach. 4. Stacja dostępowa Wi-Fi (WN) obiekt wyposażony w: dwa lub trzy sektory radiowe standardu IEEE a/n pracujące w częstotliwości nielicencjonowanej 5,4-5,7 GHz. Każdy sektor radiowy pokrywa teren w poziomym kącie promieniowania 120 stopni. jedno urządzenie w standardzie IEEE b/g pracujące w częstotliwości nielicencjonowanej 2,4 GHz, wyposażone w antenę sektorową lub dookólną (omni). Stacje bazowe Wi-Fi mogą zostać wykorzystane do przyłączania Beneficjentów ostatecznych projektu (w przypadku potwierdzonego braku zasięgu LTE) oraz zapewniają funckjonalność Hot-Spot. Zestawienie wymaganego wyposażenia radiowego stacji BS i WN zawarto w tabeli 2. Tabela 2. Wyposażesnie minimalne stacji bazowych L.p. Węzeł L. sektorów LTE L. sektorów Wi-Fi 5 GHz L. sektorow /ant. omni 2,4 GHz Kamera stałopozcyjna Kamera PTZ Szafa 1 BS zewn. RACK 42U 2 BS wewn. RACK 21U Program Funkcjonalno-Użytkowy 12

13 3 BS zewn. RACK 22U 4 BS zewn. RACK 22U 5 BS zewn. RACK 22U 6 BS zewn. RACK 22U 7 RS zewn. RACK 22U 8 WN wewn. RACK 21U 9 WN02 2 wewn. RACK 21U 10 WN wewn. RACK 21U 11 WN wewn. RACK 21U 12 WN wewn. RACK 21U 13 WN wewn. RACK 21U 14 WN wewn. RACK 21U 15 WN wewn. RACK 21U 16 WN wewn. RACK 21U 17 WN wewn. RACK 21U 18 WN wewn. RACK 21U 19 WN wewn. RACK 21U 20 WN WN WN WN WN WN WN WN WN WN22 2 RAZEM zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 zewn. 500x600x250 I.4.3. Topologia sieci światłowodowej Strukturę sieci należy oprzeć na topologii gwiazdy, z punktem centralnym zlokalizowanym w GPD. Stykiem zakończenia kabli światłowodowych będą przełącznice optyczne w szafach węzłów a zakończeniem sieci Ethernet będzie port przełącznika węzłowego. Zamawiający wymaga, aby wybudowana sieć światłowodowa zapewniała prędkość przesyłu pomiędzy poszczególnymi węzłami WN na poziomie 1 Gb/s w protokole Program Funkcjonalno-Użytkowy 13

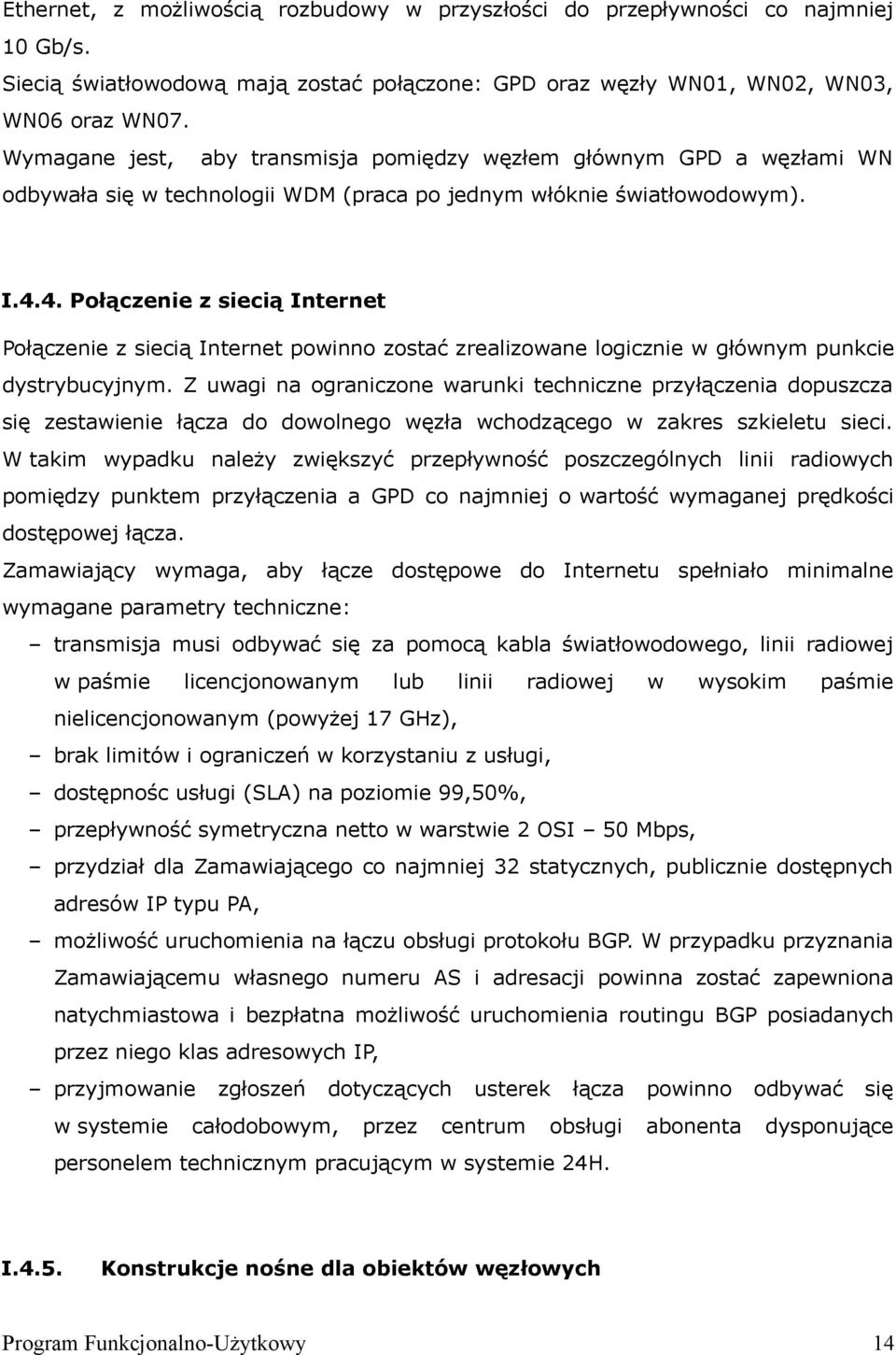

14 Ethernet, z możliwością rozbudowy w przyszłości do przepływności co najmniej 10 Gb/s. Siecią światłowodową mają zostać połączone: GPD oraz węzły WN01, WN02, WN03, WN06 oraz WN07. Wymagane jest, aby transmisja pomiędzy węzłem głównym GPD a węzłami WN odbywała się w technologii WDM (praca po jednym włóknie światłowodowym). I.4.4. Połączenie z siecią Internet Połączenie z siecią Internet powinno zostać zrealizowane logicznie w głównym punkcie dystrybucyjnym. Z uwagi na ograniczone warunki techniczne przyłączenia dopuszcza się zestawienie łącza do dowolnego węzła wchodzącego w zakres szkieletu sieci. W takim wypadku należy zwiększyć przepływność poszczególnych linii radiowych pomiędzy punktem przyłączenia a GPD co najmniej o wartość wymaganej prędkości dostępowej łącza. Zamawiający wymaga, aby łącze dostępowe do Internetu spełniało minimalne wymagane parametry techniczne: transmisja musi odbywać się za pomocą kabla światłowodowego, linii radiowej w paśmie licencjonowanym lub linii radiowej w wysokim paśmie nielicencjonowanym (powyżej 17 GHz), brak limitów i ograniczeń w korzystaniu z usługi, dostępnośc usługi (SLA) na poziomie 99,50%, przepływność symetryczna netto w warstwie 2 OSI 50 Mbps, przydział dla Zamawiającego co najmniej 32 statycznych, publicznie dostępnych adresów IP typu PA, możliwość uruchomienia na łączu obsługi protokołu BGP. W przypadku przyznania Zamawiającemu własnego numeru AS i adresacji powinna zostać zapewniona natychmiastowa i bezpłatna możliwość uruchomienia routingu BGP posiadanych przez niego klas adresowych IP, przyjmowanie zgłoszeń dotyczących usterek łącza powinno odbywać się w systemie całodobowym, przez centrum obsługi abonenta dysponujące personelem technicznym pracującym w systemie 24H. I.4.5. Konstrukcje nośne dla obiektów węzłowych Program Funkcjonalno-Użytkowy 14

15 Zamawiający dopuszcza stosowanie dla celów instalacji urządzeń radiotransmisji poniższe rodzaje konstrukcji: 1. W węzłach typu BS,RS a) dla projektowanej wysokości obiektu do 24m słupy stalowe, stalowe lub aluminiowe wieże wolnostojące o nośności i powierzchni wiatrowej zapewniającej 100% zapas w stosunku do obciążenia przez projektowane urządzenia; b) dla projektowanej wysokości obiektu 25m do 40m stalowe lub aluminiowe wieże wolnostojące o dopuszczalnej maksymalnej powierzchni wiatrowej co najmniej 1,6 m 2 ; c) dla projektowanej wysokości obiektu powyżej 40m aluminiowe, stalowe lub strunobetonowe wieże wolnostojące o dopuszczalnej powierzchni wiatrowej anten na szycie wieży co najmniej 4m W węzłach WN: a) montowane na budynkach dla projektowanej wysokości do 3m ponad obrys obiektu konstrukcje stalowe rurowe lub lekkie kratownicowe konstrukcje aluminiowe nie wymagające stosowania odciągów; b) montowane na budynkach dla projektowanej wysokości do 12 m ponad obrys obiektu lekkie aluminiowe konstrukcje kratownicowe z odciągami, o dopuszczalnej nośności i powierzchni wiatrowej zapewniającej 100% zapas w stosunku do obciążenia wynikającego z projektowanych urządzeń; c) wolnostojące dla projektowanej wysokości obiektu do 24m słupy stalowe, stalowe lub aluminiowe wieże wolnostojące o nośności i powierzchni wiatrowej zapewniającej 100% zapas w stosunku do projektowanych urządzeń Minimalne wymagane wysokości konstrukcji wsporczych podano w tab. 1. Wymagane jest zapewnienie niezbędnych środków technicznych dla ochrony naziemnych konstrukcji wsporczych w węzłach BS, RS: a) wygrodzenie terenu wokół obiektu w rozmiarze umożliwiającym swobodne przemieszczanie się obsługi wokół podstawy konstrukcji i szafy węzła. Wygrodzenie powinno zostać wykonane z siatki panelowej o wysokości min 2m. Dla węzłów BS01,BS03 wymagana jest dodatkowa ochrona ogrodzenia poprzez zastosowanie na górze siatki zasieków spiralnych z drutu ostrzowego typu concertina; b) wykonanie oświetlenia szafy i podstawy konstrukcji wyposażonego w czujnik Program Funkcjonalno-Użytkowy 15

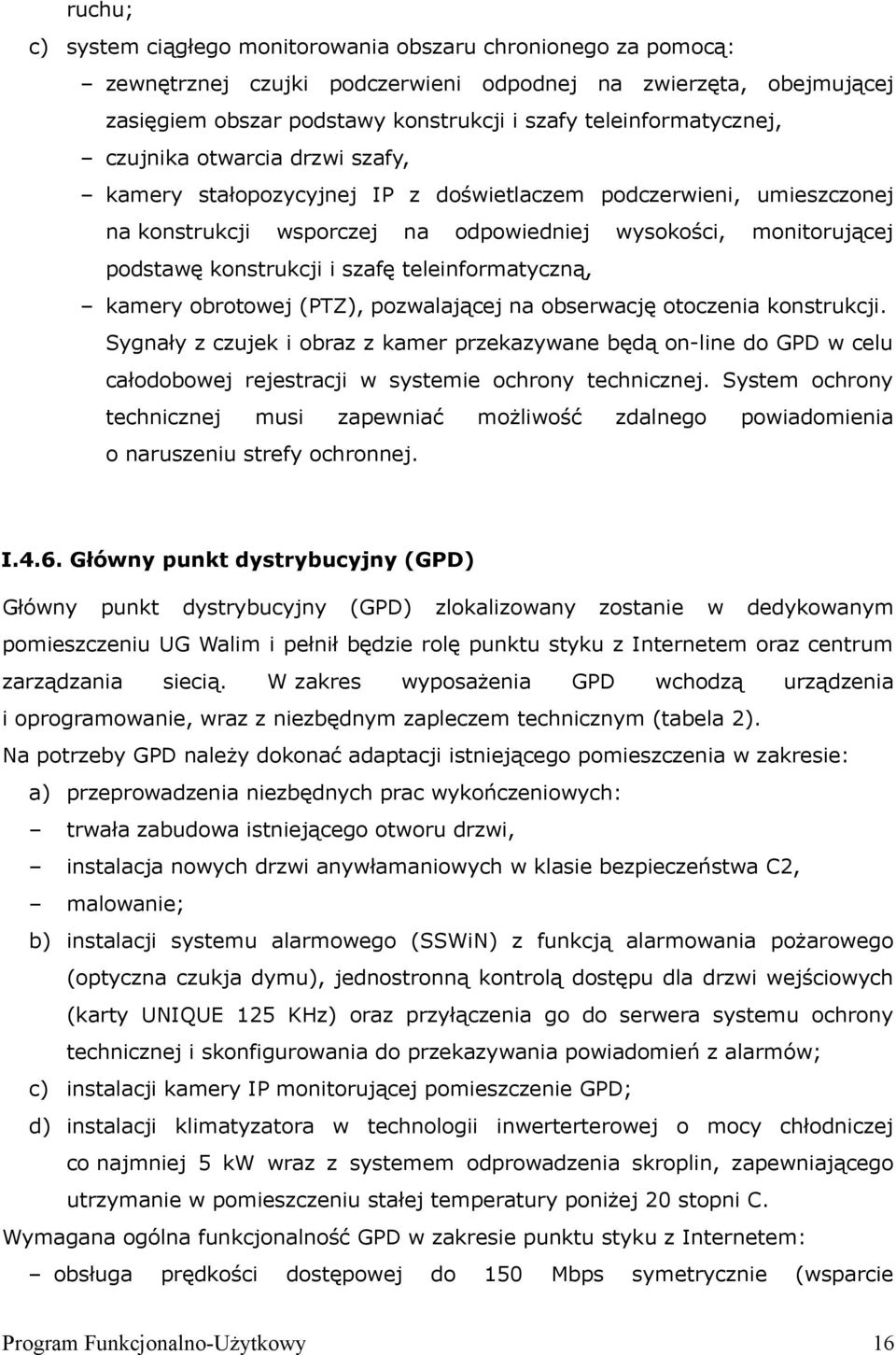

16 ruchu; c) system ciągłego monitorowania obszaru chronionego za pomocą: zewnętrznej czujki podczerwieni odpodnej na zwierzęta, obejmującej zasięgiem obszar podstawy konstrukcji i szafy teleinformatycznej, czujnika otwarcia drzwi szafy, kamery stałopozycyjnej IP z doświetlaczem podczerwieni, umieszczonej na konstrukcji wsporczej na odpowiedniej wysokości, monitorującej podstawę konstrukcji i szafę teleinformatyczną, kamery obrotowej (PTZ), pozwalającej na obserwację otoczenia konstrukcji. Sygnały z czujek i obraz z kamer przekazywane będą on-line do GPD w celu całodobowej rejestracji w systemie ochrony technicznej. System ochrony technicznej musi zapewniać możliwość zdalnego powiadomienia o naruszeniu strefy ochronnej. I.4.6. Główny punkt dystrybucyjny (GPD) Główny punkt dystrybucyjny (GPD) zlokalizowany zostanie w dedykowanym pomieszczeniu UG Walim i pełnił będzie rolę punktu styku z Internetem oraz centrum zarządzania siecią. W zakres wyposażenia GPD wchodzą urządzenia i oprogramowanie, wraz z niezbędnym zapleczem technicznym (tabela 2). Na potrzeby GPD należy dokonać adaptacji istniejącego pomieszczenia w zakresie: a) przeprowadzenia niezbędnych prac wykończeniowych: trwała zabudowa istniejącego otworu drzwi, instalacja nowych drzwi anywłamaniowych w klasie bezpieczeństwa C2, malowanie; b) instalacji systemu alarmowego (SSWiN) z funkcją alarmowania pożarowego (optyczna czukja dymu), jednostronną kontrolą dostępu dla drzwi wejściowych (karty UNIQUE 125 KHz) oraz przyłączenia go do serwera systemu ochrony technicznej i skonfigurowania do przekazywania powiadomień z alarmów; c) instalacji kamery IP monitorującej pomieszczenie GPD; d) instalacji klimatyzatora w technologii inwerterterowej o mocy chłodniczej co najmniej 5 kw wraz z systemem odprowadzenia skroplin, zapewniającego utrzymanie w pomieszczeniu stałej temperatury poniżej 20 stopni C. Wymagana ogólna funkcjonalność GPD w zakresie punktu styku z Internetem: obsługa prędkości dostępowej do 150 Mbps symetrycznie (wsparcie Program Funkcjonalno-Użytkowy 16

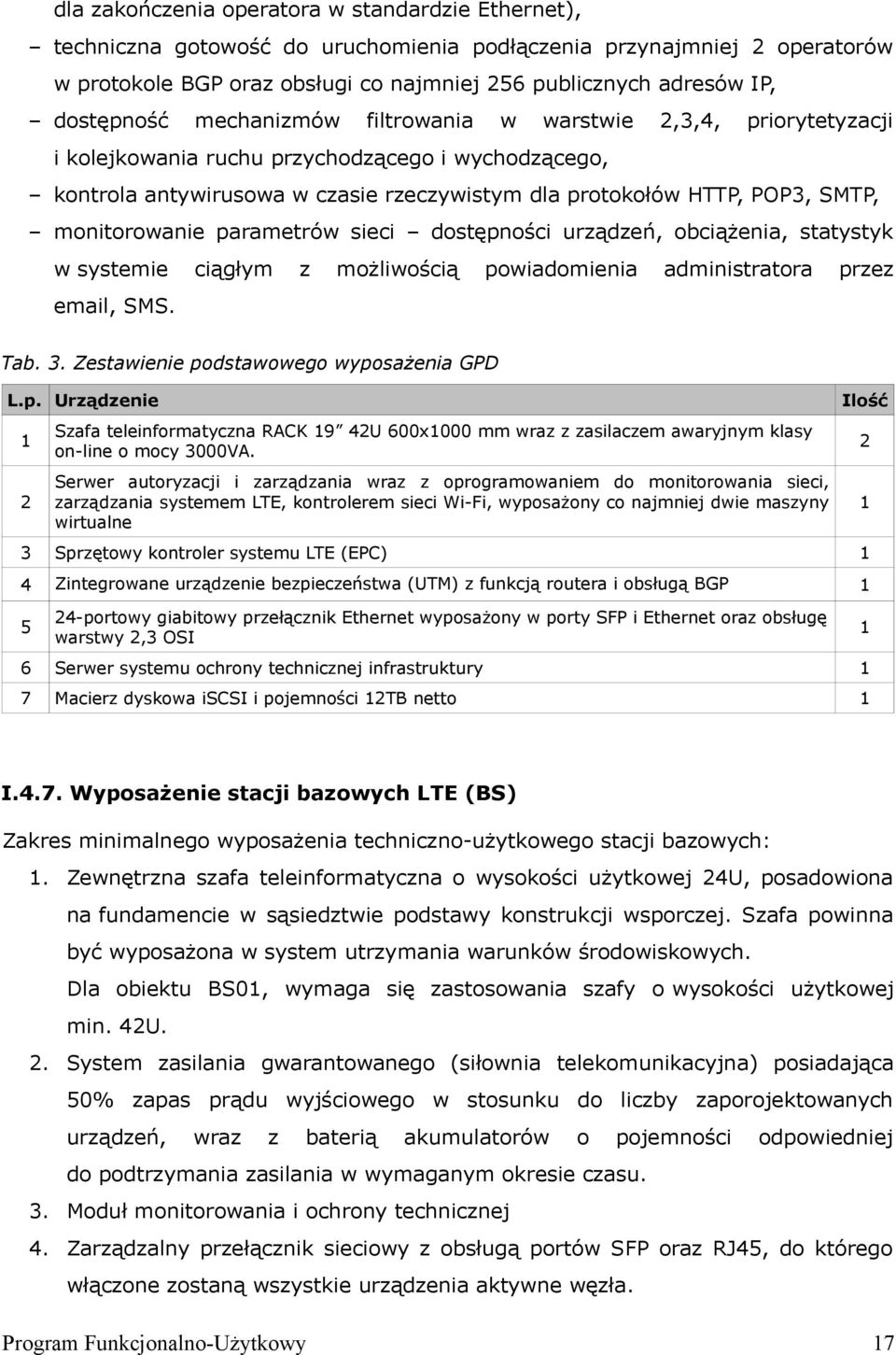

17 dla zakończenia operatora w standardzie Ethernet), techniczna gotowość do uruchomienia podłączenia przynajmniej 2 operatorów w protokole BGP oraz obsługi co najmniej 256 publicznych adresów IP, dostępność mechanizmów filtrowania w warstwie 2,3,4, priorytetyzacji i kolejkowania ruchu przychodzącego i wychodzącego, kontrola antywirusowa w czasie rzeczywistym dla protokołów HTTP, POP3, SMTP, monitorowanie parametrów sieci dostępności urządzeń, obciążenia, statystyk w systemie ciągłym z możliwością powiadomienia administratora przez , SMS. Tab. 3. Zestawienie podstawowego wyposażenia GPD L.p. Urządzenie Ilość 1 2 Szafa teleinformatyczna RACK 19 42U 600x1000 mm wraz z zasilaczem awaryjnym klasy on-line o mocy 3000VA. Serwer autoryzacji i zarządzania wraz z oprogramowaniem do monitorowania sieci, zarządzania systemem LTE, kontrolerem sieci Wi-Fi, wyposażony co najmniej dwie maszyny wirtualne 3 Sprzętowy kontroler systemu LTE (EPC) 1 4 Zintegrowane urządzenie bezpieczeństwa (UTM) z funkcją routera i obsługą BGP portowy giabitowy przełącznik Ethernet wyposażony w porty SFP i Ethernet oraz obsługę warstwy 2,3 OSI 6 Serwer systemu ochrony technicznej infrastruktury 1 7 Macierz dyskowa iscsi i pojemności 12TB netto I.4.7. Wyposażenie stacji bazowych LTE (BS) Zakres minimalnego wyposażenia techniczno-użytkowego stacji bazowych: 1. Zewnętrzna szafa teleinformatyczna o wysokości użytkowej 24U, posadowiona na fundamencie w sąsiedztwie podstawy konstrukcji wsporczej. Szafa powinna być wyposażona w system utrzymania warunków środowiskowych. Dla obiektu BS01, wymaga się zastosowania szafy o wysokości użytkowej min. 42U. 2. System zasilania gwarantowanego (siłownia telekomunikacyjna) posiadająca 50% zapas prądu wyjściowego w stosunku do liczby zaporojektowanych urządzeń, wraz z baterią akumulatorów o pojemności odpowiedniej do podtrzymania zasilania w wymaganym okresie czasu. 3. Moduł monitorowania i ochrony technicznej 4. Zarządzalny przełącznik sieciowy z obsługą portów SFP oraz RJ45, do którego włączone zostaną wszystkie urządzenia aktywne węzła. Program Funkcjonalno-Użytkowy 17

18 5. Jeden lub więcej półkomplet linii radiowej w wykonaniu fulloutdoor, zapewniający łączność z sąsiednim węzłem szkieletu sieci 6. Jedna lub więcej jednostka radiowa LTE, przy czym w przypadku stacji bazowych posiadających parzystą liczbę sektorów, jedna jednostka radiowa obsługiwała będzie dwa sektory I.4.8. Wyposażenie węzłów WN Węzły WN zlokalizowane zostaną w jednostkach użyteczności publicznej (JUP) i nieruchomościach należacych do UG. W zależności od lokalizacji węzła (budynek lub słup/wieża) urządzenia aktywne powinny zostać umieszczone w wiszącej szafie teleinformatycznej RACK 19 18U w wykonaniu wewnętrznym lub zewnętrznym. Z węzłów WN zlokalizowanych w JUP wskazanych w tab. 4 musi zostać wyprowadzona lokalna sieć komputerowa wraz z zasilaniem dedykowanym, obsługująca stanowiska publicznego dostępu do Internetu. W zależności od lokalizacji węzeł posiadał będzie przyłącze: a) bezpośrednio do GPD za pomocą sieci światłowodowej z przepływnością 1 Gbps; b) do najbliższej stacji bazowej lub punktu retransmisyjnego szkieletu sieci linią radiową w paśmie nielicencjonowanym 5,4-5,7 GHz: z przepływnością 50 Mb/s dla węzłów WN04,05,08,09,10 (radiolinia typ 1) z przepływnością 20 Mb/s dla pozostałych węzłów WN (radiolinia typ 2) Nie dopuszcza się przyłączenia węzłów WN do systemu LTE za pomocą terminali abonenckich. I.4.9. Wyposażenie jednostek użyteczności publicznej (JUP) W wybranych jednostkach użyteczności publicznej rozmieszczone zostaną stanowiska komputerowe PC, z których możliwy będzie dostęp do Internetu dla mieszkańców Gminy Walim. Zestawienie i rozkład wyposażenia JUP przedstawiono w tabeli 3. Tabela 3. Rozmieszczenie wyposazenia JUP L.p. Symbol Lokalizacja 1 BS02 Zamek Grodno Zagórze Śląskie, działka nr 89 Liczba komputerów PC Liczba urządzeń wielofunkcyjnych 5 Program Funkcjonalno-Użytkowy 18

19 2 WN01 3 WN02 4 WN03 5 WN04 6 WN05 7 WN06 8 WN07 9 WN08 10 WN09 11 WN10 12 WN11 13 WN12 Centrum Sportu i Rekreacji Walim, ul, Boczna 8a, działka nr 331 Zespół Szkół w Walimiu Walim, ul, Boczna 8, działka nr 331 Gminna Biblioteka Publiczna Walim, ul. Długa 8, działka nr 140 Szkoła Podstawowa w Jugowicach Jugowice, ul. Główna 34 Świetlica Środowiskowa w Glinnie Glinno 45 Centrum Kultury i Turystyki Walim, ul.kościuszki 2 Muzeum Sztolni Walimskich Walim, ul. 3 Maja 26, Świetlica Wiejska w Jugowicach Jugowice Dworzec PKP 1 Świetlica Wiejska w Olszyńcu Olszyniec, ul. Świdnicka 4A Świetlica Wiejska w Niedźwiedzicy Walim, Niedźwiedzica 33 Świetlica Wiejska w Zagórzu Śląskim Zagórze Śląskie, ul. Główna 10 Wiejski Dom Kultury w Dziećmorowicach Dziećmorowice, ul. Sienkiewicza RAZEM 90 4 W każdej JUP należy wykonać na potrzeby projektu okablowanie strukturalne kat. 6 wraz z dedykowaną instalacją elektryczną. Liczba zainstalowanych gniazd (2xRJ-45) powinna odpowiadać liczbie dostarczonego wyposażenia JUP. Zalecany jest montaż gniazd w miejscach uniemożliwiających łatwe i przypadkowe wyjęcie wtyków. I Wyposażenie beneficjentów ostatecznych projektu Każdy z 300 wytypowanych Beneficjentów ostatecznych projektu otrzymuje komputer klasy PC w obudowie typu all-in-one wraz z łączem do sieci Internet. Łącze do sieci Internet realizowane będzie za pomocą: a) zewnętrznego terminala systemu LTE, montowanego na nieruchomości BO. b) terminala Wi-Fi a/n wyłącznie w przypadku braku możliwości wykorzystania sygnału stacji LTE (brak zasięgu lub zbyt słabe parametry sygnału) Zamawiający wymaga zapewnienia technicznej możliwości świadczenia usługi dostępowej Wi-Fi b/g (funkcjonalność Hot-Spot) wbudowanej w funcję terminala LTE, niezależnej od zasobów przydzielonych dla jego użytkownika. Wykonawca zobowiązany będzie do uruchomienia usługi na życzenie Zamawiającego w każdym czasie w okresie utrzymania sieci. Program Funkcjonalno-Użytkowy 19

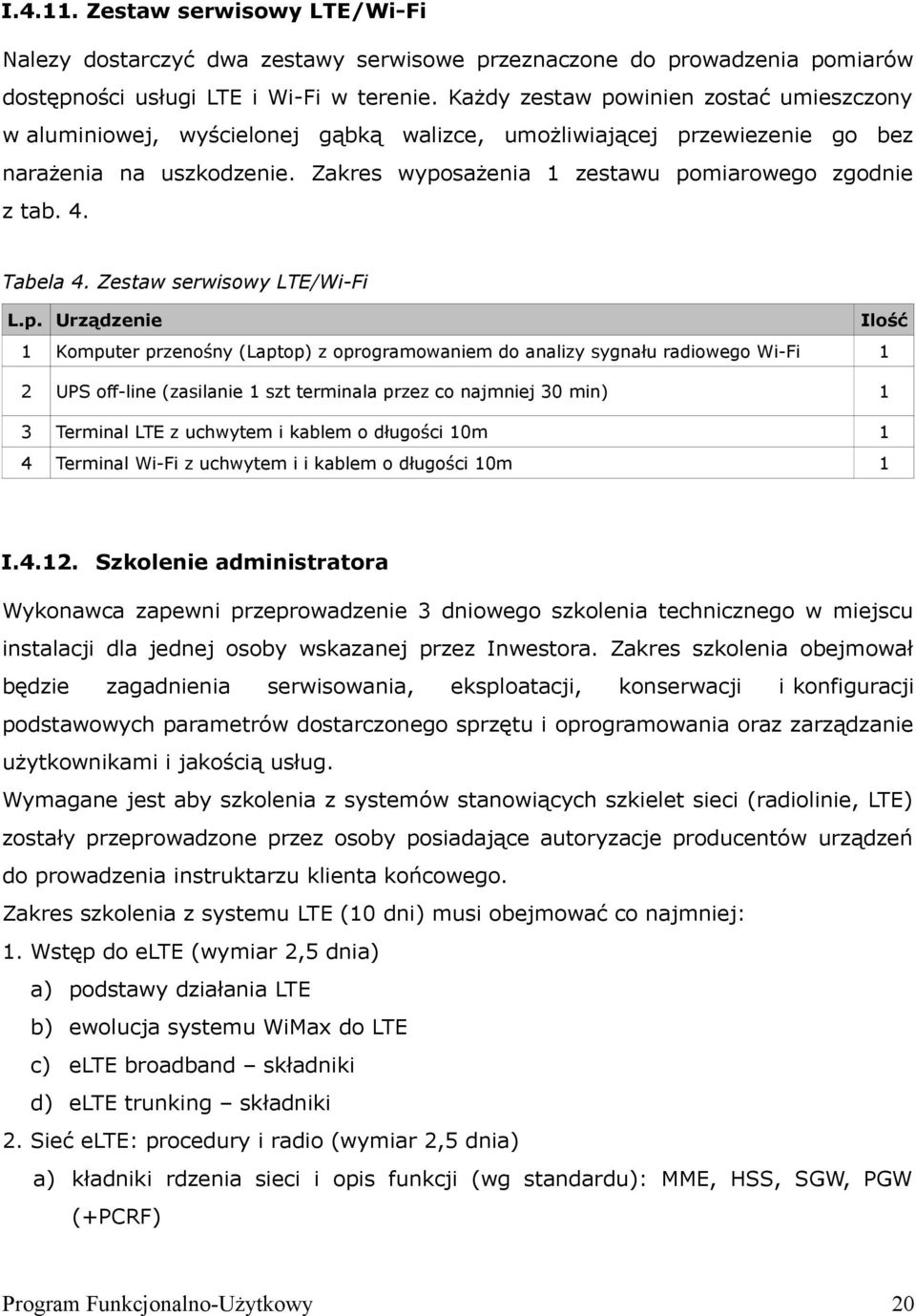

20 I Zestaw serwisowy LTE/Wi-Fi Nalezy dostarczyć dwa zestawy serwisowe przeznaczone do prowadzenia pomiarów dostępności usługi LTE i Wi-Fi w terenie. Każdy zestaw powinien zostać umieszczony w aluminiowej, wyścielonej gąbką walizce, umożliwiającej przewiezenie go bez narażenia na uszkodzenie. Zakres wyposażenia 1 zestawu pomiarowego zgodnie z tab. 4. Tabela 4. Zestaw serwisowy LTE/Wi-Fi L.p. Urządzenie Ilość 1 Komputer przenośny (Laptop) z oprogramowaniem do analizy sygnału radiowego Wi-Fi 1 2 UPS off-line (zasilanie 1 szt terminala przez co najmniej 30 min) 1 3 Terminal LTE z uchwytem i kablem o długości 10m 1 4 Terminal Wi-Fi z uchwytem i i kablem o długości 10m 1 I Szkolenie administratora Wykonawca zapewni przeprowadzenie 3 dniowego szkolenia technicznego w miejscu instalacji dla jednej osoby wskazanej przez Inwestora. Zakres szkolenia obejmował będzie zagadnienia serwisowania, eksploatacji, konserwacji i konfiguracji podstawowych parametrów dostarczonego sprzętu i oprogramowania oraz zarządzanie użytkownikami i jakością usług. Wymagane jest aby szkolenia z systemów stanowiących szkielet sieci (radiolinie, LTE) zostały przeprowadzone przez osoby posiadające autoryzacje producentów urządzeń do prowadzenia instruktarzu klienta końcowego. Zakres szkolenia z systemu LTE (10 dni) musi obejmować co najmniej: 1. Wstęp do elte (wymiar 2,5 dnia) a) podstawy działania LTE b) ewolucja systemu WiMax do LTE c) elte broadband składniki d) elte trunking składniki 2. Sieć elte: procedury i radio (wymiar 2,5 dnia) a) kładniki rdzenia sieci i opis funkcji (wg standardu): MME, HSS, SGW, PGW (+PCRF) Program Funkcjonalno-Użytkowy 20

21 b) procedury w LTE (wg standardu). c) opis działania radia w LTE i sprzętu stacji bazowych d) odstawowe parametry konfiguracyjne w radiu LTE 3. Sieć rdzeniowa (wymair 1 dzień) a) Komponent EPC opis działania i możliwości, opis procedury konfiguracyjnej b) parametry związane z abonentem Zakres szkolenia (5 dni) z obsługi i administracji dostarczonego systemu HS powinien obejmować: 1. Wprowadzenie do funkcjonowania systemu (wymiar 2 dni) a) organizację systemu HS b) sposób realizacji polityki autoryzacyjnej i ograniczeń c) zagadnienia eksploatacyjne i serwisowe 2. Zarządzanie systemem operacyjnym serwera autoryzacyjnego (wymiar 3 dni) a) konfiguracja systemu b) zarządzanie użytkownikami c) implementacja ograniczeń i parametrów usług I Utrzymanie sieci W ramach świadczonej obsługi gwarancyjnej Wykonawca zobowiązany będzie do utrzymania infrastruktury w okresie 60 miesięcy realizacji projektu, licząc od daty obustronnie podpisanego bezusterkowego protokołu odbioru sieci szerokopasmowej. Poprzez utrzymanie sieci należy rozumieć: 1. Wykonywanie napraw gwarancyjnych w ramach udzielonej gwarancji na materiały i urządzenia jak również nadzorowanie napraw realizowanych na podstawie udzielonej gwarancji producenta, 2. Wykonywanie planowych przeglądów konserwacyjnych w okresach 6 miesięcznych w zakresie: oceny stanu technicznego masztów i konstrukcji montażowych dla urządzeń sieci szerokopasmowej wraz z instalacją odgromową oraz ew. regulacji i konserwacji elementów które wymagają takich czynności zgodnie z ich dokumentacją techniczno-ruchową, oceny stanu technicznego i konserwacji szaf węzłów, stacji bazowych, głównego punktu dystrybucyjnego a także umieszczonych w nich urządzeń. Zakres konserwacji musi obejmować m.in. czyszczenie z zabrudzeń i kurzu oraz wymianę zużytych komponentów, Program Funkcjonalno-Użytkowy 21

22 oceny stanu technicznego i konserwacji zewnętrznych części urządzeń systemu transmisji radiowej, Wykonawca po wykonaniu przeglądu dostarczy sprawozdanie ze bieżącego stanu sieci pisemnie do Gminy Walim. 3. Monitoring sieci w systemie 24/7 w zakresie: a) prowadzenia stałego, zdalnego nadzoru parametrów: dostępności urządzeń w protokole IP, aktualnej przepływności i utylizacji linii radiowych, systemów LTE i Wi-Fi, aktualnej utylizacji łącza dostępowego do sieci Internet, b) odbierania i obsługi automatycznie generowanych zdarzeń alarmowych pochodzących z: systemu zasilania infrastruktury: zaniku zasilania, systemu ochrony technicznej: otwarcia szafy węzła lub stacji bazowej, aktywności w obrębie stacji bazowej, urządzeń systemu transmisji, serwerów, UTM, Obsługa alarmów pochodzących z urządzeń IP prowadzona będzie w systemie monitorowania sieci zainstalowanym na platformie serwerowej GPD. System pracował będzie w topologii klient-serwer umożliwiając podłączenie zdalne. Monitorowanie parametrów sieci odbywało się będzie lokalnie na stacji operatora, zlokalizowanej w pomieszczeniu informatyka Gminy Walim oraz zdalnie za pomocą zestawionej sesji VPN pomiędzy UTM w sieci szerokopasmowej a routerem Wykonawcy. 4. Zarządzanie infrastrukturą w zakresie: a) dokonywania zmian w konfiguracji logicznej, a w razie potrzeby, również fizycznej urządzeń; b) utrzymywanie kontaktów z podmiotami które uczestniczą w eksploatacji sieci, tj: Zamawiającym, kierownikami JUP, dzierżawcami nieruchomości, dostawcami mediów, serwisami zewnętrznymi, serwisantami sprzętu objętego gwarancją on-site producenta; c) uruchmiania i konfiguracji nowych usług związanych z wykorzystaniem sieci szerokopasmowej przez Zamawiającego; Zdalne zarządzanie konfiguracją sieci realizowane będzie analogicznie jak monitorowanie. 5. Naprawy bieżące w zakresie przywrócenia pełnej sprawności systemu sieci: punktu GPD, stacji bazowych, połączenia z siecią Internet, awarii obejmującej Program Funkcjonalno-Użytkowy 22

23 więcej niż 2 węzły równocześnie w gwarantowanym czasie nie dłuższym niż 48 godzin od momentu wystąpienia usterki, przy czym czas reakcji na zgłoszenie musi wynosić maksymalnie 24 godziny, pojedynczych węzłów WN w gwarantowanym czasie 72 godzin od momentu wystąpienia usterki. W przypadku braku możliwości naprawy urządzenia na miejscu, Wykonawca zapewni sprzęt zastępczy umożliwiający poprawne funkcjonowanie sieci w okresie naprawy serwisowej zdemontowanego urządzenia. Jako moment wystąpienia usterki należy przyjąć datę, godzinę i minutę jej zanotowania w systemie monitorowania sieci lub otrzymanie telefonicznego zgłoszenia od użytkownika sieci zgodnie z przyjętą procedurą, określoną na etapie uruchomienia sieci. Równoczesny dostęp do systemu zarządzania posiadał będzie Wykonawca i Zamawiający, w szczególności: Zamawiający na stacji zarządzania dostarczonej w ramach projektu, Wykonawca na urządzeniach własnych w centrum zarządzania siecią. I Zasady konfiguracji urzadzeń Hot-Spot W związku z wymaganiami, jakie na Jednostki Samorządu Terytorialnego nakłada Ustawa z dnia 7 maja 2010 r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych (Dz. U. Nr 106, poz. 675), oraz z wymogami jaki nakłada stanowisko Prezesa Urzędu Komunikacji Elektronicznej w zakresie świadczenia bezpłatnej lub za cenę niższą niż cena rynkowa usługi dostępu do sieci Internet przez JST projektowany system musi umożliwić spełnienie minimalnych wymagań: ograniczenie wysyłania i odbierania danych z maksymalną prędkością połączenia nie większą niż 512 kb/s (wartość regulowana); czas jednorazowej sesji nie będzie dłuższy niż 45 minut (wartość regulowana), przy czym ograniczenie połączenia dotyczyć będzie urządzenia końcowego; pomiędzy kolejnymi sesjami tego samego użytkownika wymagana jest 15 min. przerwa (wartość regulowana). miesięczny limit transferu danych nie więcej niż 750 MB (wartość regulowana); przyznanie urządzeniu końcowego indywidualnego kodu dostępu do sieci Internet w celu rozliczania ograniczeń; rejestracja, która musi umożliwiać jednoznaczne zidentyfikowanie urządzenia końcowego użytkownika w celu przyznania i rozliczania ww ograniczeń. Program Funkcjonalno-Użytkowy 23

24 Weryfikacja ma odbywać się poprzez kod dostępu przesyłany w formie wiadomości tekstowej SMS lub na podstawie przyznanego na stałe loginu i hasła; Program Funkcjonalno-Użytkowy 24

25 II. Opis wymagań Zamawiającego II.1. Wymagania ogólne dotyczące zamierzenia budowlanego i dokumentacji robót II.1.1. Wymagania dotyczące dokumentacji projektowej Dokumentację projektową w powinna wykonywać osoba mająca uprawnienia do projektowania w budownictwie telekomunikacyjnym zgodnie z Rozporządzeniem Ministra Łączności z dnia 10 października 1995r. w sprawie samodzielnych funkcji technicznych w budownictwie telekomunikacyjnym. Wykonawca wykona dokumentację formalno-prawną i techniczną w pełnym zakresie wymaganym dla zapewnienia sprawnego przebiegu procesu inwestycyjnego opracowanie projektu technicznego jednostadiowego w pełnym rozumieniu, tzn. projektu budowlanego, niezbędnego do zgłoszenia prac budowlanych nie wymagających pozwolenia na budowę lub uzyskania pozwolenia na budowę, projektu technologicznego (wykonawczego) zawierającego szczegóły rozwiązania technicznego. Do obowiązków wykonawcy należy pozyskanie map do celów projektowych. Mapy zasadnicze winny być zgodne z ROZPORZĄDZENIEM MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia 24 marca 1999 r. w sprawie standardów technicznych dotyczących geodezji, kartografii oraz krajowego systemu informacji o terenie. (Dz.U ). Wykonawca zobowiązany będzie do przeprowadzenia na własny koszt wszelkich niezbędnych uzgodnień związanych z prowadzonym procesem inwestycyjnym. Dokumentacja wykonawcy podlegała będzie sprawdzeniu i zatwierdzeniu przez inżyniera projektu. Wykonawca zobowiązany będzie do sporządzenia projektu wykonawczego w zakresie uruchomienia systemu radiotransmisji LTE i Wi-Fi, projektu konfiguracji urządzeń aktywnych i planowania radiowego dla systemów punkt-wielopunkt. II.1.2. Forma dokumentacji projektowej do opracowania przez wykonawcę Forma dokumentacji projektowej powinna być zgodna z zapisami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy Program Funkcjonalno-Użytkowy 25

26 projektu budowlanego. Projekt techniczny musi zawierać: a) nazwę, adres przedmiotu opracowania, numery ewidencyjne działek, na których realizowany będzie przedmiot tego projektu; b) nazwę inwestora oraz jego adres; c) nazwę i adres jednostki projektowania; d) imiona i nazwiska głównego projektanta oraz projektantów opracowujących wszystkie części projektu technicznego wraz z określeniem zakresu opracowania, ich specjalnością i numerem posiadanych uprawnień budowlanych, datą opracowania i podpisami; imię i nazwisko weryfikatora, jego specjalności i numer posiadanych uprawnień budowlanych oraz datę opracowania i podpis; imię i nazwisko kierownika projektu; e) spis zawartości projektu wraz z wykazem załączonych do projektu wymaganych przepisami szczególnymi uzgodnień, pozwoleń i opinii, także specjalistycznych oraz, stosownie do potrzeb, oświadczeń właściwych jednostek organizacyjnych, o których mowa w art. 34 ust. 3 pkt. 3 Ustawy Prawo budowlane; f) spis treści obejmujący: część ogólną opisującą przedmiot opracowania; zakres opracowania; podstawę opracowania; opis projektowanych rozwiązań; wykaz norm i przepisów; spis rysunków, przekroje poprzeczne, załączniki zgodne ze spisem zawartości tego projektu; wypisy z ewidencji gruntów, przez które przebiega projektowana sieć. Projekt sieci bezprzewodowej musi zawierać co najmniej: a) planowanie radiowe dla systemów LTE i Wi-Fi, wykonane na mapach cyfrowych, obrazujące propagację i poziom uzyskanego sygnału na terenie Gminy, b) schemat połączeń i konfigurację bezprzewodowych urządzeń aktywnych, c) graficzną lokalizację terminali beneficjentów ostatecznych z podziałem na podłączenie do poszczególnych systemów bezprzewodowych. Projekt budowlany oraz wykonawczy należy sporządzić w czytelnej technice graficznej oraz oprawić w okładkę formatu A-4, w sposób uniemożliwiający dekompletację projektu. Projekt należy opracować w języku polskim, stosując zasady wymiarowania oraz Program Funkcjonalno-Użytkowy 26

27 oznaczenia graficzne i literowe określone w Polskich Normach lub inne objaśnione w legendzie. Projekt budowlany i wykonawczy sporządza się w 4 egzemplarzach z przeznaczeniem 1 egzemplarza do archiwum właściwego organu nadzoru budowlanego, 1 egzemplarza dla organu wydającego pozwolenie na budowę i 2 egzemplarzy dla inwestora. Wszystkie strony i arkusze stanowiące części projektu oraz załączniki do projektu muszą być opatrzone numeracją. Części projektu budowlanego odrębnie oprawione oraz załączniki muszą mieć numerację zgodną ze spisem zawartości tego projektu. Projekt techniczny budowy sieci musi być opracowany na aktualnych podkładach geodezyjnych, uwzględniać obowiązujące normy i przepisy. Program Funkcjonalno-Użytkowy 27

28 II.2. Wymagania w zakresie parametrów technicznych urządzeń i oprogramowania oraz wykonania prac II.2.1. Zasady oceny spełnienia wymagań Zamawiającego przez zawarciem umowy Poniżej określono wymagania Zamawiającego odnośnie minimalnych parametrów technicznych i użytkowych elementów paswnych i aktywnych sieci, sprzętu i oprogramowania. Wykonawca składając ofertę zobowiązany jest przedstawić Zamawiającemu zestawienie oferowanych urządzeń, zawierające informacje o producencie i modelu. Na potwierdzenie zgodności parametrów technicznych z wymogami PFU należy dołączyć karty katalogowe lub inne oficjalne dokumenty techniczne producentów urządzeń a także wyniki testów, badań i zgodności z obowiązującymi normami oraz potwierdzenia gwarancyjne i inne dokumenty o których mowa w dalszej części rozdziału II.2. Z przedstawionych dokumentów musi jednoznacznie wynikać fakt spełnienia wszystkich określonych parametrów. Ocena zgodności dokonywana będzie zerojedynkowo w formule spełnia-niespełnia. II.2.2. Procedura odbiorowa Celem procedury odbiorowej jest potwierdzenie należytego wykonania systemu oraz jego zgodności z złożoną ofertą. Zamawiający przewiduje dokonywanie odbiorów częściowych i odbioru końcowego. Odbiór prac wykonawczych prowadzony będzie przez upoważnionego przedstawiecia Zamawiającego i obejmował m.in: a) sprawdzenie zgodności przedmiotru odbioru z dokumentacją projektową i złożoną ofertą, b) ocenę poprawności i jakości wykonania elementów pasywnych, w tym: trwałość i bezpieczeństwo konstrukcji wsporczych wolnostojących i zlokalizowanych na obiektach; poprawność doboru zastosowanych materiałów instalacyjnych, zgodność instalacji z obowiązującymi normami, powszechnie przyjętymi zasadami wiedzy technicznej oraz standardem wykonawczym dla profesjonalnych systemów radiotransmisji, spełnienie przez instalacje elektryczne i sygnałowe spełnianych wymagań Program Funkcjonalno-Użytkowy 28

29 na podstawie wykonanych pomiarów, przy czym Zamawiający zastrzega możliwość zarządania weryfikacji tych pomiarów w obecności inspektora nadzoru, precyzję i estetykę wykonania, w tym oznaczenia konstrukcji, szaf, kabli, mocowanie przewodów, zabezpieczenia aktykorozyjne, przeciwwilgociowe i przeciwutelniające; c) ocenę poprawności montażu urządzeń aktywnych, w tym: zgodność miejsca i sposobu montażu i przyłączenia z zaleceniami producenta, poprawność i estetykę wykonania połączeń, oznaczenie i opisanie, zgodność konfiguracji z przętymi założeniami w dokumentacji projektowej spełnienie wymaganych parametrów jakosciowych i wydajnościowych systemu transmisji poprzez wykonanie pomiarów RFC2544 i esam. d) sprawdzenie kompletności i szczegółowości wykonanej dokumentacji powykonawczej i eksploatacyjnej e) ocena działania wszystkich elementów od strony użytkowej II.2.3. Wymagania w zakresie parametrów urządzeń i oprogramowania II System dostępowy punkt-wielopunkt LTE Wymagania ogólne system powinien być w pełni zgodny ze standardem 3GPP LTE (min rel. 9) i pracować w zakresie częstotliwości 3,6-3.8GHz. system powinien mieć architekturę zgodną ze standardem 3GPP LTE, standardowo zdefiniowaną w modelu referencyjnym sieci, pokazanym poniżej: Program Funkcjonalno-Użytkowy 29

30 system powinien zapewniać conajmniej 9 poziomów obsługi jakości usług (QoS) zgodnie ze standardem 3GPP TS Paragraf stacja bazowa powinna zapewnić możliwość instalacji całkowicie zewnętrznej bez potrzeby umieszczania jakichkolwiek elementów wewnątrz pomieszczeń. Jako zewnętrzną instalację rozumie się system stacji bazowej zawierający podstawowy sprzęt i urządzenia pomocnicze (zasilacz, akumulator, itd.). Poza antenami LTE, stacja bazowa powinna posiadać także złącza do podłączenia anten GPS system musi zapewnić stałą obsługę zarówno przy zachowaniu widoczności optycznej pomiędzy stacją bazową a terminalem abonenta LOS, jak również możliwość pracy bez takiej widoczności - NLOS system powinien wspierać szeroką paletę usług nie ograniczającą się do usług głosowych, wideo na żądanie, dostępu do Internetu system powinien posiadać wsparcie dla mobilności (jak określono w standardzie 3GPP LTE), również dla terminali stałych i nomadycznych system powinien wspierać technologię OFDMA dla modulacji w dół sieci (downlink) co może znacznie poprawić przepustowość systemu przy wykorzystaniu ograniczonych zasobów częstotliwości radiowych i powinien wspierać technologię SC-FDMA dla modulacji w górę sieci (uplink) co zmniejsza złożoność projektowania radiowego dla urządzeń mobilnych i zmniejsza ich pobór mocy system powinien wspierać techniki " Forward Error Correction " (FEC) system powinien wspierać elastyczne schematy modulacji MCS z nie mniejszą niż Program Funkcjonalno-Użytkowy 30
