1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PRACE KONSERWATORSKIE ELEWACJI BUDYNKU URZĘDU WOJEWÓDZKIEGO W SZCZECINIE PRZY UL. WAŁY CHROBREGO 4 ZACHODNIOPOMORSKI URZĄD WOJEWÓDZKI W SZCZECINIE SZCZECIN UL. WAŁY CHROBREGO 4 SZCZECIN CZERWIEC 2011

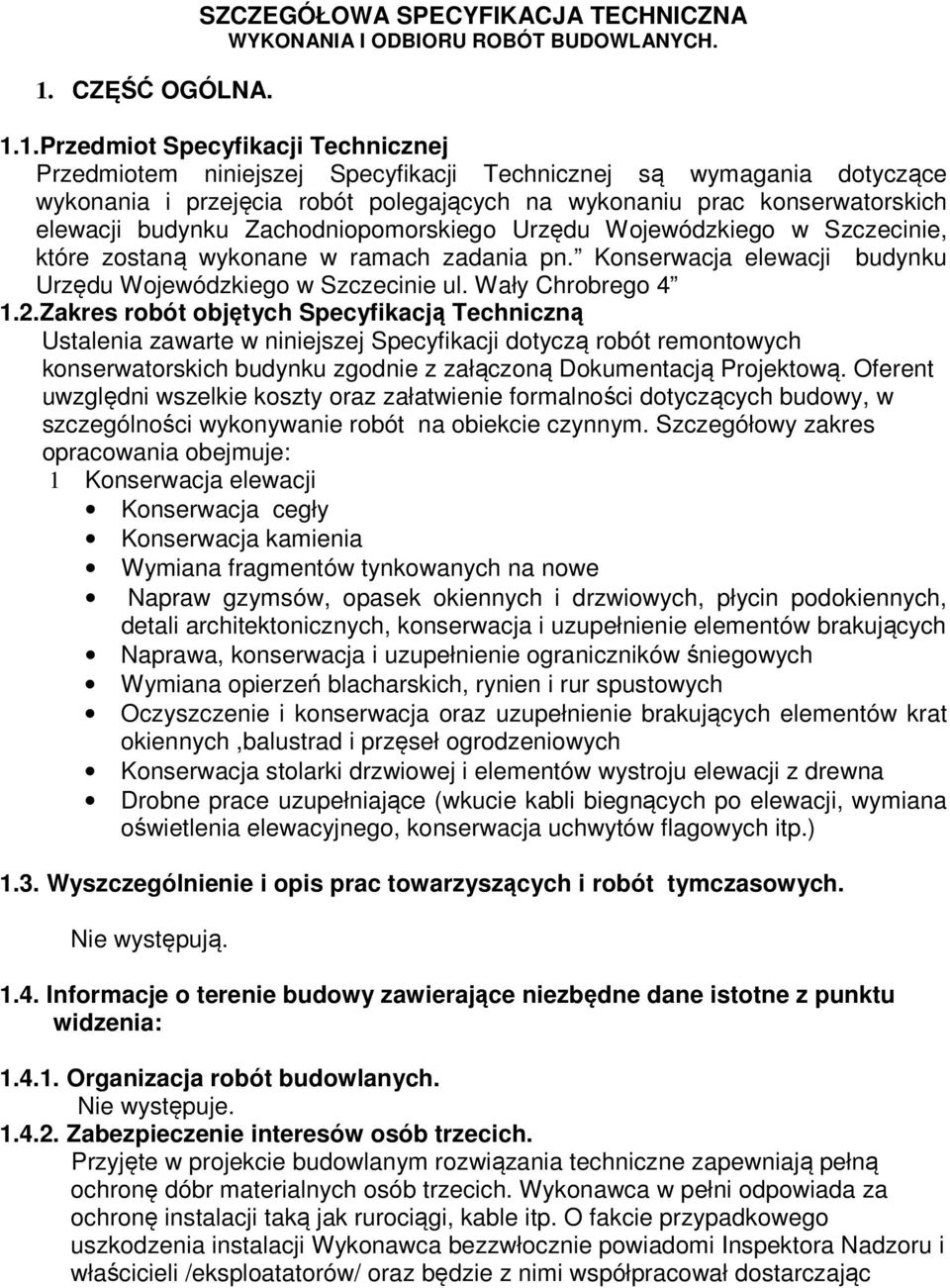

2 1. CZĘŚĆ OGÓLNA. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. 1.1.Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i przejęcia robót polegających na wykonaniu prac konserwatorskich elewacji budynku Zachodniopomorskiego Urzędu Wojewódzkiego w Szczecinie, które zostaną wykonane w ramach zadania pn. Konserwacja elewacji budynku Urzędu Wojewódzkiego w Szczecinie ul. Wały Chrobrego Zakres robót objętych Specyfikacją Techniczną Ustalenia zawarte w niniejszej Specyfikacji dotyczą robót remontowych konserwatorskich budynku zgodnie z załączoną Dokumentacją Projektową. Oferent uwzględni wszelkie koszty oraz załatwienie formalności dotyczących budowy, w szczególności wykonywanie robót na obiekcie czynnym. Szczegółowy zakres opracowania obejmuje: 1 Konserwacja elewacji Konserwacja cegły Konserwacja kamienia Wymiana fragmentów tynkowanych na nowe Napraw gzymsów, opasek okiennych i drzwiowych, płycin podokiennych, detali architektonicznych, konserwacja i uzupełnienie elementów brakujących Naprawa, konserwacja i uzupełnienie ograniczników śniegowych Wymiana opierzeń blacharskich, rynien i rur spustowych Oczyszczenie i konserwacja oraz uzupełnienie brakujących elementów krat okiennych,balustrad i przęseł ogrodzeniowych Konserwacja stolarki drzwiowej i elementów wystroju elewacji z drewna Drobne prace uzupełniające (wkucie kabli biegnących po elewacji, wymiana oświetlenia elewacyjnego, konserwacja uchwytów flagowych itp.) 1.3. Wyszczególnienie i opis prac towarzyszących i robót tymczasowych. Nie występują Informacje o terenie budowy zawierające niezbędne dane istotne z punktu widzenia: Organizacja robót budowlanych. Nie występuje Zabezpieczenie interesów osób trzecich. Przyjęte w projekcie budowlanym rozwiązania techniczne zapewniają pełną ochronę dóbr materialnych osób trzecich. Wykonawca w pełni odpowiada za ochronę instalacji taką jak rurociągi, kable itp. O fakcie przypadkowego uszkodzenia instalacji Wykonawca bezzwłocznie powiadomi Inspektora Nadzoru i właścicieli /eksploatatorów/ oraz będzie z nimi współpracował dostarczając

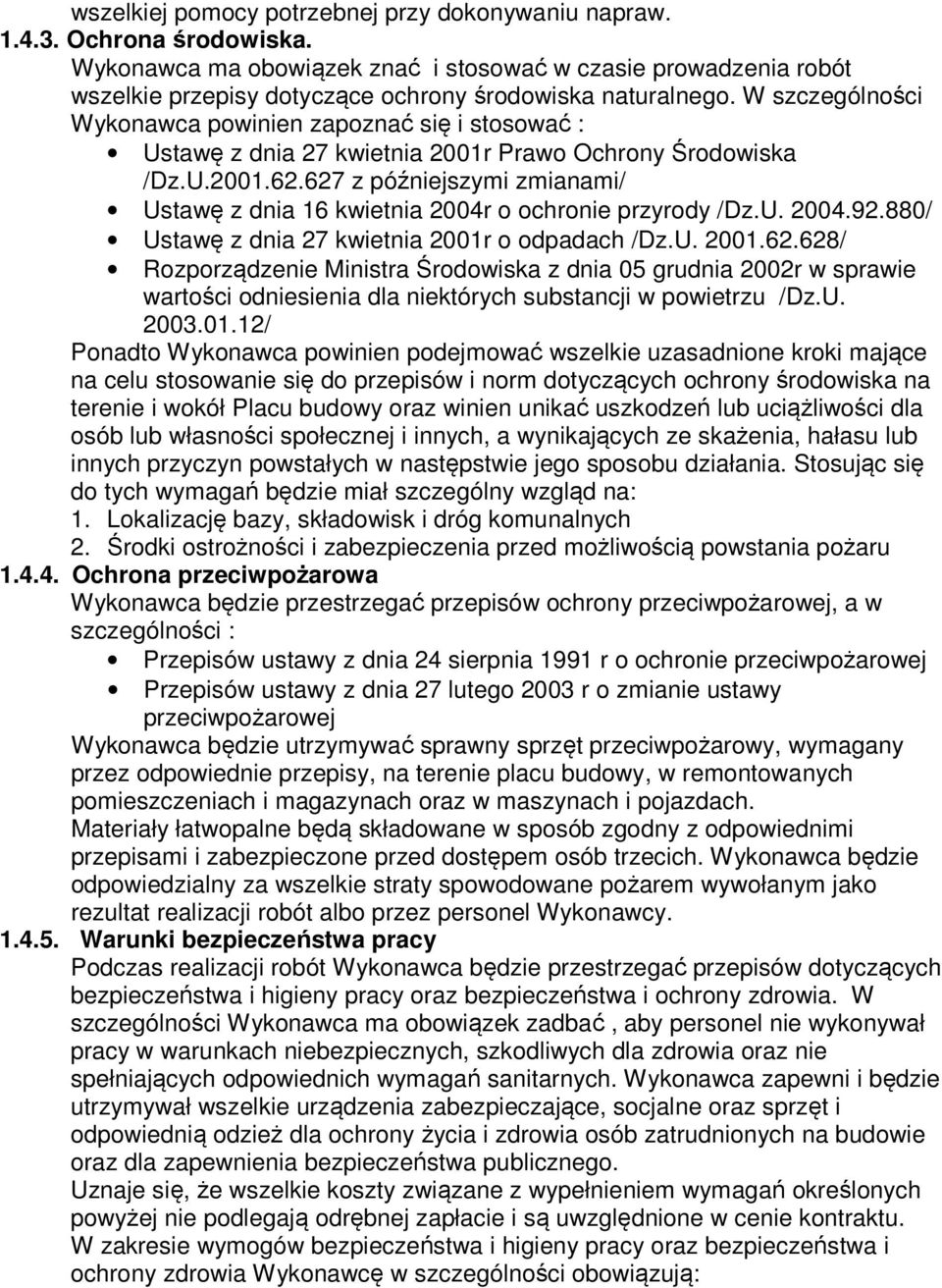

3 wszelkiej pomocy potrzebnej przy dokonywaniu napraw Ochrona środowiska. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W szczególności Wykonawca powinien zapoznać się i stosować : Ustawę z dnia 27 kwietnia 2001r Prawo Ochrony Środowiska /Dz.U z późniejszymi zmianami/ Ustawę z dnia 16 kwietnia 2004r o ochronie przyrody /Dz.U / Ustawę z dnia 27 kwietnia 2001r o odpadach /Dz.U / Rozporządzenie Ministra Środowiska z dnia 05 grudnia 2002r w sprawie wartości odniesienia dla niektórych substancji w powietrzu /Dz.U / Ponadto Wykonawca powinien podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Placu budowy oraz winien unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: 1. Lokalizację bazy, składowisk i dróg komunalnych 2. Środki ostrożności i zabezpieczenia przed możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej, a w szczególności : Przepisów ustawy z dnia 24 sierpnia 1991 r o ochronie przeciwpożarowej Przepisów ustawy z dnia 27 lutego 2003 r o zmianie ustawy przeciwpożarowej Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, na terenie placu budowy, w remontowanych pomieszczeniach i magazynach oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Warunki bezpieczeństwa pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy oraz bezpieczeństwa i ochrony zdrowia. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktu. W zakresie wymogów bezpieczeństwa i higieny pracy oraz bezpieczeństwa i ochrony zdrowia Wykonawcę w szczególności obowiązują:

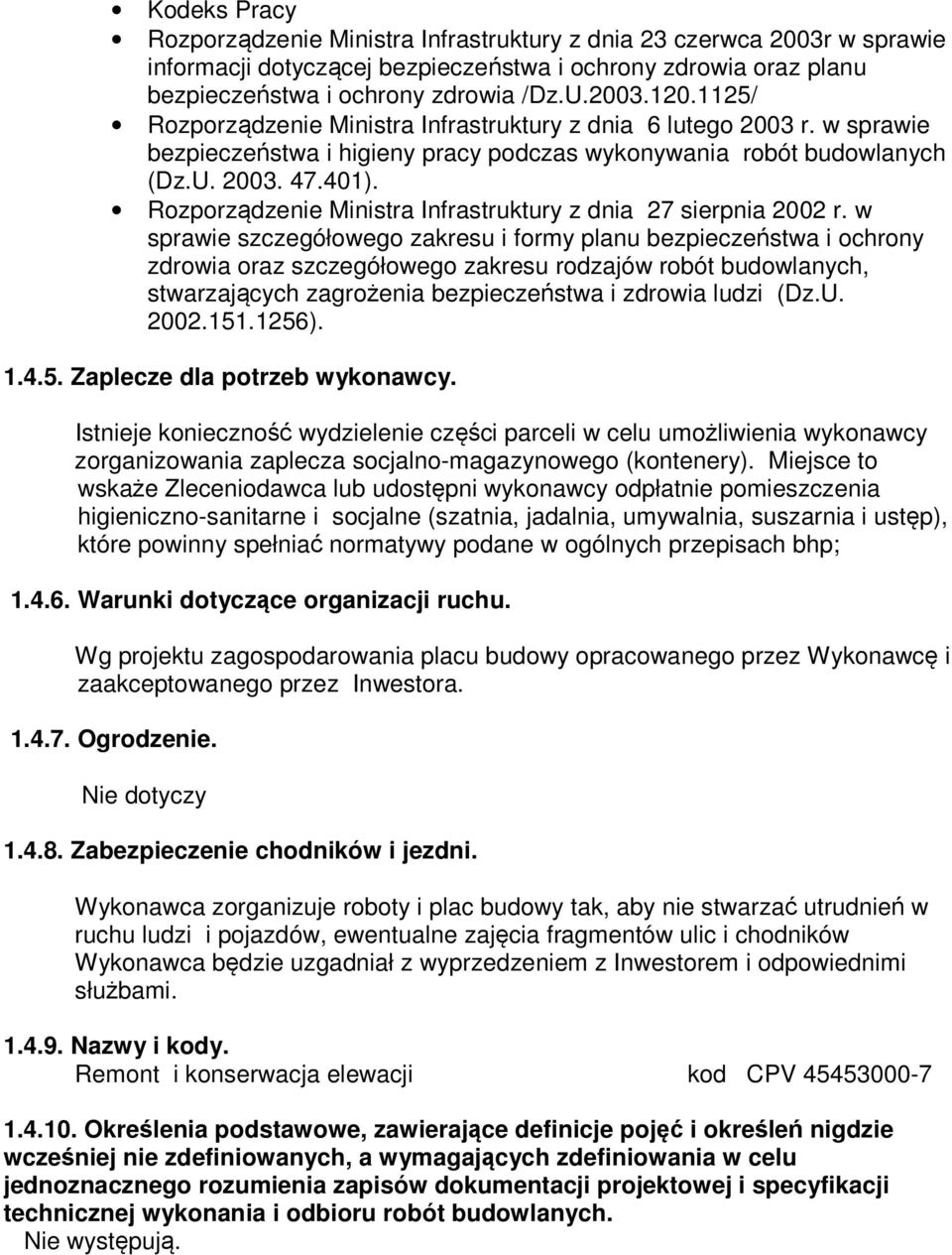

4 Kodeks Pracy Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia /Dz.U / Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U ). Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi (Dz.U ) Zaplecze dla potrzeb wykonawcy. Istnieje konieczność wydzielenie części parceli w celu umożliwienia wykonawcy zorganizowania zaplecza socjalno-magazynowego (kontenery). Miejsce to wskaże Zleceniodawca lub udostępni wykonawcy odpłatnie pomieszczenia higieniczno-sanitarne i socjalne (szatnia, jadalnia, umywalnia, suszarnia i ustęp), które powinny spełniać normatywy podane w ogólnych przepisach bhp; Warunki dotyczące organizacji ruchu. Wg projektu zagospodarowania placu budowy opracowanego przez Wykonawcę i zaakceptowanego przez Inwestora Ogrodzenie. Nie dotyczy Zabezpieczenie chodników i jezdni. Wykonawca zorganizuje roboty i plac budowy tak, aby nie stwarzać utrudnień w ruchu ludzi i pojazdów, ewentualne zajęcia fragmentów ulic i chodników Wykonawca będzie uzgadniał z wyprzedzeniem z Inwestorem i odpowiednimi służbami Nazwy i kody. Remont i konserwacja elewacji kod CPV Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych. Nie występują.

5 2. MATERIAŁY 2.1. Materiały do konserwacji elewacji- należy stosować preparaty firm Remmers, Sto Ispo, Coverax, Deitermann, Schomburg Kwas fluorowodorowy o stężeniu 1-1,5% do zmycia czarnych nawarstwień powierzchniowych lub gotowe preparaty tj. Covexsan firmy Coverax lub Alkutex Fasadenreniger Paste firmy Remmers Funcosil KSE 300 lub Funcosil OH - preparaty oparte na estrach etylowych kwasu krzemowego do silnego wzmocnienia zniszczonych przez czynniki atmosferyczne wszystkich mineralnych podłoży (kamień, cegła,tynki wapiennocementowe, beton Lichenicida 246 prod. Bresciani lub Preventol R-80 wodny preparat do dezynfekcji podłoża zaatakowanego przez mikroorganizmy, grzyby, glony. Służy do niszczenia istniejących mikroorganizmów i zabezpiecza przed ich inwazją Sto-Rissfuller fein zaprawa elastoplastyczna organiczna masa do wypełnienia rys w szczególności rys konstrukcyjnych, jako element naprawy wraz z późniejszymi warstwami kryjącymi, również do całopowierzchniowego nakładania lub szlamowania porysowanej powierzchni TWM Tubag Trass-Werksteinmortel - wapienno-trasowa zaprawa murarska do układania cegieł i kamieni oraz wypełniania większych ubytków w murach oraz do montażu fleków kamiennych Tubag NSR 0,4 Natur Sandstein und Restauriermortel f-my Sto Ispo-zaprawa mineralna do wypełnienia powierzchniowego szczelin dopasowana kolorem do kamieni Bohrlochsuspension f-my Remmers- sucha mieszanka dobrej rozpływności i zdobności pęcznienia do wypełnienia pustek i luźnych wypełnień zaprawy w murze Tubag Trass-kalk Fugensaniermortel- zaprawa trasowa do spoinowania kamieni, cegieł Tubag Trass Pflasterfugenmortel specjalna zawierająca tras elastyczna zaprawa fugowa o bardzo wysokiej wytrzymałości i odporności na działanie wody i mrozu, do spoinowania kamienia Funcosil SNL f-my Remmers preparat o wysokiej zawartości siloksanów do hydrofobizującej impregnacji porowatych podłoży mineralnych o większej nasiąkliwości (tynki, cegła, piaskowiec, beton komórkowy itp.) oraz materiałów zawierających dodatki polistyrenu; stężona mikroemulsja silikonowa na bazie mieszaniny silanów i siloksanów, posiada doskonałe zdolności penetracji przy zachowaniu wysokiej przepuszczalności pary wodnej (nie zamyka porów materiału). Zużycie zależnie od nasiąkliwości podłoża. TubagTrass Vorspritzmortel WTA obrzutka zawierająca spoiwo odporne na działanie soli, do wytwarzania pełnopowierzchniowego lub tylko częściowo kryjącego szprycu Tubag Trass Kalk Porengrundputz WTA jako podkład do tynku renowacyjnego, do wyrównania większych nierówności podłoża Tubag Trass Kalk Sanierputz WTA tynk renowacyjny o wysokiej porowatości i dyfuzji pary wodnej na pod łoza zawierające związki soli, wierzchnia

6 hydrofobowa warstwa w systemie WTA TKM Trass Kalk Maschinenleichtputz lekki tynk podkładowy wapiennotrasowy o dużej paroprzepuszczalności i niskim skurczu o wytrzymałości ok. 3MPa, o wysokiej elastyczności i przyczepności do podłoża Tubag Sanierhaftputz SHP - mineralna, elastyczna, hydrofobizowana wyprawa zawierająca mikrowłókna do wykonywania tynków nawierzchniowych barwionych w masie, szczególnie na stare podłoża o różnych powierzchniach TZM Trass Zement Maschinenputz cementowo-trasowy tynk cokołowy oraz do warstw izolacyjnych pod ziemia jako szczelny podkład wyrównawczy Restauro Lasur i Restauro Fixativ firmy Keim -specjalny zestaw farb opartych na naturalnych mineralnych składnikach, hydrofobowe w wysokim stopniu przepuszczalne dla pary wodnej, przeznaczone do wykonywania laserunkowych powłok malarskich na historycznych elewacjach, zachowują pełną ochronę przed niekorzystnym wpływem warunków atmosferycznych STW Stuckoplan spezial lekkie zaprawy mineralne do wykonywania nowych oraz napraw ubytków starych profili w technice ciągniętej na elewacji Remosol lub Skansol- preparat niepalny, o charakterystycznym zapachu i gęstości 1,2 g/cm3 do czyszczenia chemicznego z powierzchni stalowych, żeliwnych i ceramicznych farb i lakierów. Remosol dzięki gęstej konsystencji może być nanoszony na powierzchnie poziome, pionowe i trudnodostępne przy pomocy szpachli lub pędzla. Mechanizm działania Remosolu polega na przenikaniu preparatu w głąb pokrycia lakierowego lub malarskiego, oderwaniu go od podłoża i spęcznieniu. Napęczniała warstwa farby lub lakieru może być w prosty sposób usunięta za pomocą szpachli, szczotek stalowych lub strumieniem wody pod ciśnieniem 2-3 atm.; Eurolan TG-2 w technologii Deitermann środek gruntujący używany przed aplikacją materiałów uszczelniających lub klejeniem płytek Superflex 1- w technologii Deitermann gotowy do użycia bezrozpuszczalnikowy, gęsty materiał uszczelniający, po nałożeniu i związaniu powstaje elastyczna powłoka uszczelniająca pod płytki Superflex 50/3- w technologii Deitermann taśma uszczelniająca Plastikol KM Flex w technologii Deitermann wysokoelastyczna zaprawa klejowa do płytek, o dużej odporności na wodę i mróz Cerinol Flex- w technologii Deitermann uelastyczniona mrozo- i wodoodporna zaprawa do wypełnienia spoin farba olejna do miniowania np. KORINA do pierwszego malowania materiałów metalowych pod powłoki z emalii ftalowych, farb olejnych nawierzchniowych Farba olejna do metalu -jako wierzchnia warstwa powłok wewnętrznych i zewnętrznych na podłożach pokrytych farbą przeciwrdzewną. Rozcieńczalniki- dostosowane do poszczególnych rodzajów wyrobów Cegła ceramiczna- w miejsca zniszczonych cegieł zabytkowych należy wstawić cegłę dopasowaną do istniejących pod względem wymiarów, właściwości wytrzymałościowych, koloru, spieku. Stosowane do budowy cegły ceramiczne winny spełniać wymagania PN-73/B Dopuszczalne odchyłki wymiarowe nie mogą przekraczać +5mm i 8mm na

7 długości, +5mm na szerokości i + 5mm na grubości. Nasiąkliwość ciężarowa dla poszczególnych klas powinna wynosić nie więcej niż: -2 dla klasy 15 i 10-20% -3 dla klasy 7,5-22% -4 dla klasy 5 nie określa się Sintolegno - żywica poliestrowa z włóknem drzewnym do wypełniania ubytków drewna, dostępna z utwardzaczem nadtlenkiem kwasu benzoesowego Sadolin extra lakierobejca impregnujaca do drewna zabezpieczająca przed wilgocią i grzybami Drewno- drewno użyte do konstrukcji więźby dachowej powinno odpowiadać wymaganiom aktualnych Polskich Norm. W konstrukcjach budowlanych należy stosować drewno sosnowe klasy jakości charakteryzującej się wytrzymałością na zginanie C30. Wilgotność drewna stosowanego na elementy konstrukcyjne powinna wynosić: - dla konstrukcji chronionych przed zawilgoceniem nie więcej niż 20% - dla konstrukcji na wolnym powietrzu - nie więcej niż 23% - dla konstrukcji klejonych - nie więcej niż 15% Drewno, tarcica dostarczona na budowę powinna być impregnowana metodą ciśnieniowo-próżniową środkami zabezpieczającymi przed korozją biologiczną oraz wzmacniającymi odporność ogniową elementów drewnianych, dopuszczonymi do stosowania w pomieszczeniach przeznaczonych na pobyt ludzi. Przecięte na budowie elementy impregnować przez posmarowanie odpowiednim środkiem grzybobójczym. Można stosować materiały zamiennie w konsultacji z nadzorem konserwatorskim. Wszystkie materiały muszą mieć odpowiednie atesty i certyfikaty potwierdzające ich przydatność w budownictwie. 3. SPRZĘT Nie stawia się specjalnych wymagań dotyczących sprzętu i maszyn,wykonawca przystępujący do wykonania robót ujętych w niniejszej Specyfikacji powinien wykazać się możliwością korzystania z maszyn i sprzętu gwarantujących właściwą jakość robót. 4. ŚRODKI TRANSPORTU. Materiały można przewozić dowolnymi środkami transportu, dostosowanymi wielkością do asortymentu materiałów. Należy zadbać o właściwe zabezpieczenie ładunku i bezpieczeństwo transportu.. Materiały przewożone na środkach transportu powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu w celu

8 zabezpieczenia przed uszkodzeniem lub zniszczeniem. 5. WYKONANIE ROBÓT 5.1. Roboty konserwatorskie elewacji Konserwacja cegły 1. Ustawić rusztowanie i dokonać przeglądu elewacji celem zlokalizowania miejsc silnego osłabienia cegły, kamienia,detali architektonicznych itp. 2. Osłonić szczelnie folią wszystkie okna elewacyjne 3. Usunąć i zabezpieczyć winobluszcz z elewacji przez oderwanie korzeni czepnych z cegły na odpowiednio przygotowanych rusztach tak, aby nie uszkodzić bluszczu, położyć go na ziemi przed elewacją i zabezpieczyć do czasu zakończenia prac, a po zakończeniu prac konserwatorskich przyczepić główne korzenie bluszczu do elewacji 4. Całość elewacji umyć bardzo dokładnie gorącą wodą pod ciśnieniem z użyciem preparatów chemicznych np. gotowym preparatem Covexan firmy Coverax. 5. Miejsca gdzie nawarstwienia są wyjątkowo trwałe i bite (gips) oczyścić ściernie np.przez piaskowanie 6. Cegły słabe wzmocnić preparatem Funcosil KSE 300 lub Funcosil KSE OH 7. Cegły zniszczone, mocno spękane usunąć i wstawić nową cegłę licową dopasowaną parametrami do materiału oryginalnego. 8. Miejsca zaatakowane przez glony zdezynfekować preparatem Lichenicida 246 prod. Bresciani lub Preventol R-80. Miejsca bardzo silnie zaatakowane nasycić dwukrotnie przez natrysk spryskiwaczem lub przez nasycenie pędzlem. 9. Miejsca gdzie po umyciu, w trakcie wysychania pojawiły się wykwity solne ( białe, lub żółte nacieki na kamieniu) odsolić przez okłady z bentonitu i piasku w proporcjach 1:6 przez nakładanie ich pistoletem grawitacyjnym 10. Usunąć wszelkie korodujące, nie spełniające żadnej funkcji kotwy żelazne z elewacji,. Inne, konieczne do pozostawienia oczyścić mechanicznie szczotkami drucianymi, zabezpieczyć farbą antykorozyjną i pomalować farbą do metalu 11. Wszystkie ubytki w cegłach uzupełnić przez wykonanie wstawki z cegły dopasowanej kolorystycznie do cegły elewacyjnej na zaprawę trasową Tubag Werksteinmortel.

9 12. Partie ceglane zasmarowane zaprawą po obróbkach podczas wstawiania nowych okien oczyścić mechanicznie lub przez przepiaskowanie a miejsca ubytków uzupełnić zaprawą mineralną firmy Remmers 13. Nowe cegły wstawione przy przemurowaniach i pracach remontowych usunąć i wstawić nowe na wzór i pod kolor zabytkowej cegły. Przy bardzo dużych fragmentach wstawek poddać cegły scalaniu kolorystycznemu farbą krzemoorganiczną Restauro Lasur i Restauro Fixativ. firmy Keim 14. Spoiny pogłębić, a wtórne, cementowe, które położono na spoinę oryginalną wykuć i wypełnić wszystkie fugi pod kolor i fakturę oryginalnej spoiny z materiału trasowo-wapiennego np. Tubag Trass kalk fugensaniermortel. 15. Posadzki balkonów (poza balkonem z pomieszczenia wojewody) Skuć posadzkę do powierzchni wylewki betonowej i wykonać uszczelnienie w technologii Deitermann j/n: - zagruntować podłoże materiałem Eurolan TG 2. - przykleić na styku ściana/taras taśmę uszczelniającą Superflex 50/3 za pomocą płynnej folii Superflex 1. - szczeliny dylatacyjne uszczelnić elastyczną taśmą Superflex 50/3 przyklejoną do podłoża materiałem Superflex1. - pokryć całą powierzchnię dwiema warstwami płynnej folii Superflex 1 - ułożyć płytki ceramiczne na klej Plastikol KM Flex ze spadkami umożliwiającymi spływ wody - wyspoinować płytki fuga wodo i mrozoodporną Cerinol Flex - pomalować obrzeża balkonu farbą zewnętrzną pod kolor płytek 16. Szczeliny i spękania w murze należy wypełnić masą mieralna Bohrlochsuspension firmy Remmers Całość elewacji ceglanej zahydrofobizować preparatem Funcosil SNL firmy Remmers. 18. Rury spustowe i rynny elewacji, tam gdzie występują stare wymienić na nowe tytanowo-cynkowe w miejsce istniejących, a wymienione udrożnić. 19. Ograniczniki śniegowe wykonać nowe, tytanowo-cynkowe na wzór istniejących na całej elewacji.

10 20. Wymienić wszystkie kratki wentylacyjne elewacji na nowe. 21. Z fragmentów tynkowanych jak blendy elewacyjne, naczółki okienne i podobne skuć cały osłabiony, popękany i osypujący się tynk do powierzchni cegły 100% a) pogłębić spoinę pomiędzy cegłami na głębokość 5mm do 1cm przed narzuceniem pierwszej warstwy tynku podkładowego Vorspritzmortel. b) osłabione osypujące się cegły wymienić na nowe c) pozostałe cegły wzmocnić preparatem StoPrim Grundex zmieszanym 1:1 ze Sto Prim Divers. J d) rysy i spękania konstrukcyjne wypełnić zaprawą Sto-Rissfuller fein. e) Wykonać nowy tynk -jako tynk podkładowy na zakonserwowane podłoże ceglane narzucić zaprawę Trass Vorspritzmortel ( zaprawa trasowa do wstępnej obrzutki, po związaniu jest w pełni przesiąkliwa i zawiera spoiwa odporne na obecność soli). Warstwę należy zarzucić w formie tzw. obrzutki brodawkowej pozostają prześwity w narzuconej powierzchni. Warstwa ma grubość ok. 5mm. f) Jako drugą warstwę tynku położyć materiał lekki, wapienno-trasowy o dużej paropszepuszczalności i niskim skurczu, o wytrzymałości ok. 3MPa. Taki materiał nosi nazwę TKM Trass-Kalk-Maschinenleichtputz. Grubość warstwy ok. 1,5cm. g) Nawierzchniowo nałożyć tynk SHF, SHG Sanierhaftputz o kruszywie ok. 1mm barwiony w masie na kolor piaskowy Grubość warstwy ok.3-4mm. h) Po założeniu tynku całość zabezpieczyć preparatem Funcosil SNL firmy Remmers Konserwacja z kamienia 1. Kamień mocno osłabiony, osypujący się i rozwarstwiający nasycić preparatem wzmacniającym Funcosil KSE 100, a w miejscach najbardziej zwietrzałych Funcosil KSE Kamień oczyścić najpierw gorącą wodą pod ciśnieniem, następnie chemicznie nasycając mokry kamień gotowym preparatem Alkutex Fassadenreiniger Paste

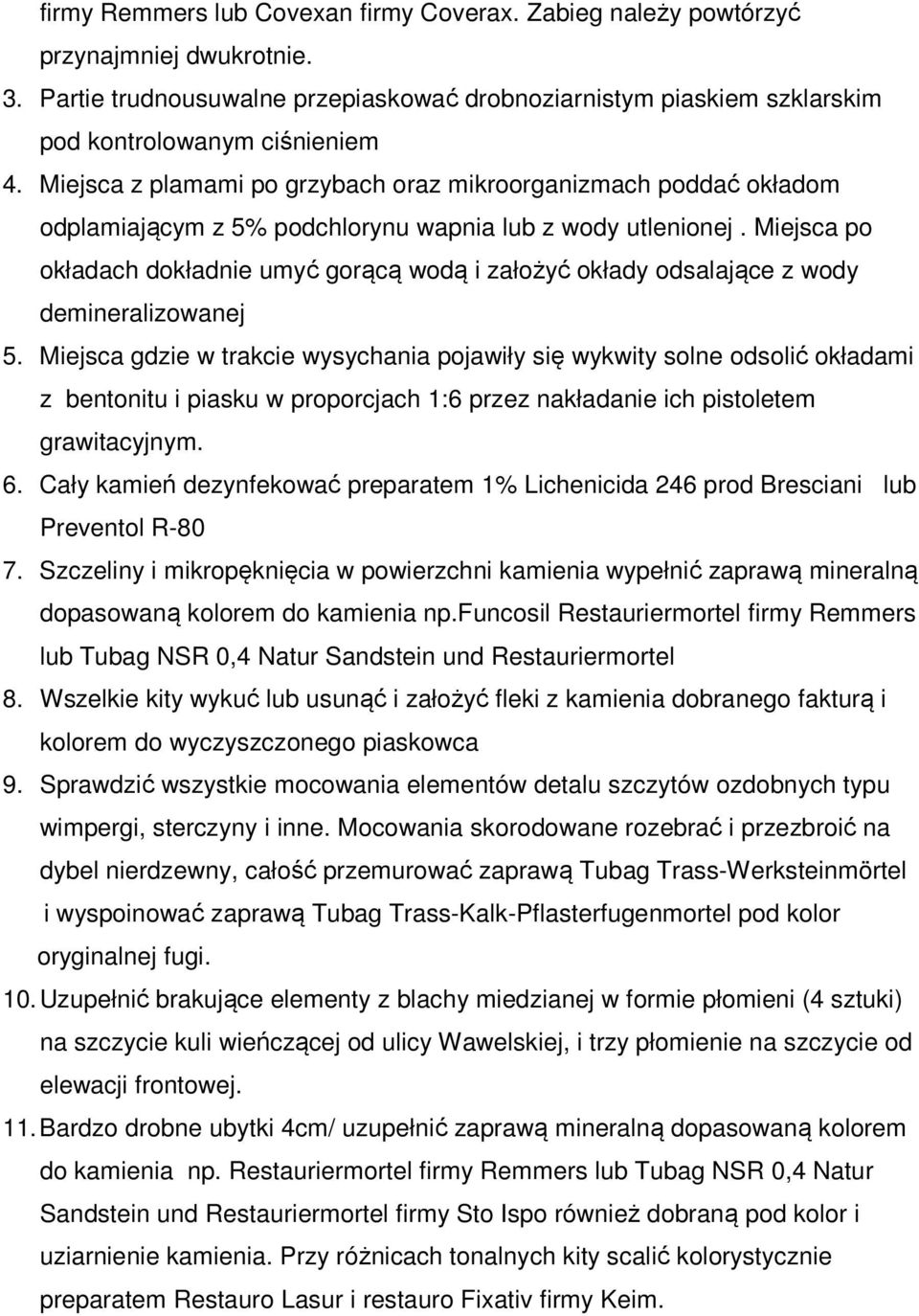

11 firmy Remmers lub Covexan firmy Coverax. Zabieg należy powtórzyć przynajmniej dwukrotnie. 3. Partie trudnousuwalne przepiaskować drobnoziarnistym piaskiem szklarskim pod kontrolowanym ciśnieniem 4. Miejsca z plamami po grzybach oraz mikroorganizmach poddać okładom odplamiającym z 5% podchlorynu wapnia lub z wody utlenionej. Miejsca po okładach dokładnie umyć gorącą wodą i założyć okłady odsalające z wody demineralizowanej 5. Miejsca gdzie w trakcie wysychania pojawiły się wykwity solne odsolić okładami z bentonitu i piasku w proporcjach 1:6 przez nakładanie ich pistoletem grawitacyjnym. 6. Cały kamień dezynfekować preparatem 1% Lichenicida 246 prod Bresciani lub Preventol R Szczeliny i mikropęknięcia w powierzchni kamienia wypełnić zaprawą mineralną dopasowaną kolorem do kamienia np.funcosil Restauriermortel firmy Remmers lub Tubag NSR 0,4 Natur Sandstein und Restauriermortel 8. Wszelkie kity wykuć lub usunąć i założyć fleki z kamienia dobranego fakturą i kolorem do wyczyszczonego piaskowca 9. Sprawdzić wszystkie mocowania elementów detalu szczytów ozdobnych typu wimpergi, sterczyny i inne. Mocowania skorodowane rozebrać i przezbroić na dybel nierdzewny, całość przemurować zaprawą Tubag Trass-Werksteinmörtel i wyspoinować zaprawą Tubag Trass-Kalk-Pflasterfugenmortel pod kolor oryginalnej fugi. 10. Uzupełnić brakujące elementy z blachy miedzianej w formie płomieni (4 sztuki) na szczycie kuli wieńczącej od ulicy Wawelskiej, i trzy płomienie na szczycie od elewacji frontowej. 11. Bardzo drobne ubytki 4cm/ uzupełnić zaprawą mineralną dopasowaną kolorem do kamienia np. Restauriermortel firmy Remmers lub Tubag NSR 0,4 Natur Sandstein und Restauriermortel firmy Sto Ispo również dobraną pod kolor i uziarnienie kamienia. Przy różnicach tonalnych kity scalić kolorystycznie preparatem Restauro Lasur i restauro Fixativ firmy Keim.

12 12. Pogłębić wszystkie spoiny pomiędzy blokami piaskowca i założyć nową spoinę z materiału elastycznego i odpornego na trudne warunki atmosferyczne w kolorze piaskowym z zaprawy Tubag trass kalk Fugensaniermortel firmy StoIspo. Przy gzymsach dzielących, balkonowych, przy blokach parapetów, tam, gdzie bloki kamienne narażone są na szczególne działania wody założyć spoinę Tubag Trass Pflaster-Fugenmortel z dodatkiem Flexo-Trass-Dispersion 13. Całą powierzchnię kamienia zahydrofobizować Funcosil SNL firmy Remmers 14. Na wszystkie gzymsy dzielące elewację, parapety kamienne, naczółki okienne, założyć nowe opierzenia blacharskie z blachy tytanowo-cynkowej. 15. W górnych partiach elewacji : na gzymsie, szczytach, na wieżach założyć zabezpieczenia przeciw ptakom np. Bird Control kolce. 5.2 Ogrodzenie Ceglane od ulicy Wawelskiej/Jarowita 1. Ogrodzenie oczyścić gorącą wodą pod ciśnieniem z użyciem gotowego preparatu Covexan firmy Coverax lub Alkutex Fassadenreiniger Paste firmy Remmers. Zabieg powtórzyć przynajmniej dwukrotnie. 2. Zdezynfekować całe ogrodzenie preparatem 1% Lichenicida 246 prod Bresciani lubpreventol R-80 przez dwukrotne, dokładne przesmarowanie całej powierzchni. 3. Zaplamienia i naloty, które nie ulegną oczyszczaniu chemicznemu przepiaskować drobnoziarnistym piaskiem szklarskim pod kontrolowanym ciśnieniem. 4. Wszystkie słupki oraz bramkę i bramę wjazdową na dziedziniec rozebrać i wymurować na zaprawę trasową np. werksteinmortel z cegły dopasowanej do cegły oryginalnej występujące w partii poziomej ogrodzenia. 5. Starą spoinę wykuć i założyć nową z zaprawy Tubag Trass kalk fugensaniermortel w kolorze piaskowy. 6. Wszelkie kity usunąć, a w ich miejsce założyć nowy kit z zaprawy Tubag NSR Natur Sandstein und Restauriermortel w kolorze cegły.

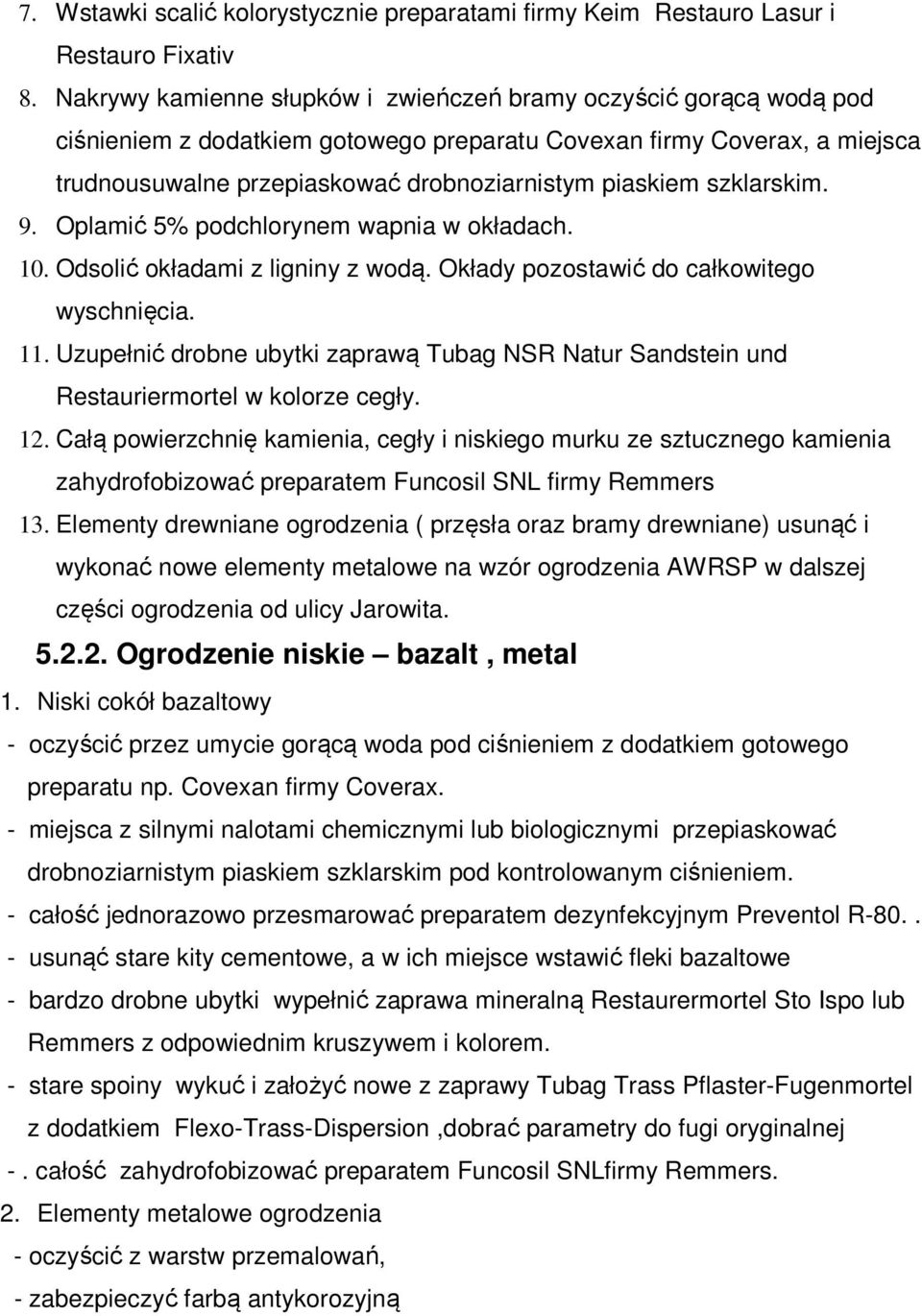

13 7. Wstawki scalić kolorystycznie preparatami firmy Keim Restauro Lasur i Restauro Fixativ 8. Nakrywy kamienne słupków i zwieńczeń bramy oczyścić gorącą wodą pod ciśnieniem z dodatkiem gotowego preparatu Covexan firmy Coverax, a miejsca trudnousuwalne przepiaskować drobnoziarnistym piaskiem szklarskim. 9. Oplamić 5% podchlorynem wapnia w okładach. 10. Odsolić okładami z ligniny z wodą. Okłady pozostawić do całkowitego wyschnięcia. 11. Uzupełnić drobne ubytki zaprawą Tubag NSR Natur Sandstein und Restauriermortel w kolorze cegły. 12. Całą powierzchnię kamienia, cegły i niskiego murku ze sztucznego kamienia zahydrofobizować preparatem Funcosil SNL firmy Remmers 13. Elementy drewniane ogrodzenia ( przęsła oraz bramy drewniane) usunąć i wykonać nowe elementy metalowe na wzór ogrodzenia AWRSP w dalszej części ogrodzenia od ulicy Jarowita Ogrodzenie niskie bazalt, metal 1. Niski cokół bazaltowy - oczyścić przez umycie gorącą woda pod ciśnieniem z dodatkiem gotowego preparatu np. Covexan firmy Coverax. - miejsca z silnymi nalotami chemicznymi lub biologicznymi przepiaskować drobnoziarnistym piaskiem szklarskim pod kontrolowanym ciśnieniem. - całość jednorazowo przesmarować preparatem dezynfekcyjnym Preventol R usunąć stare kity cementowe, a w ich miejsce wstawić fleki bazaltowe - bardzo drobne ubytki wypełnić zaprawa mineralną Restaurermortel Sto Ispo lub Remmers z odpowiednim kruszywem i kolorem. - stare spoiny wykuć i założyć nowe z zaprawy Tubag Trass Pflaster-Fugenmortel z dodatkiem Flexo-Trass-Dispersion,dobrać parametry do fugi oryginalnej -. całość zahydrofobizować preparatem Funcosil SNLfirmy Remmers. 2. Elementy metalowe ogrodzenia - oczyścić z warstw przemalowań, - zabezpieczyć farbą antykorozyjną

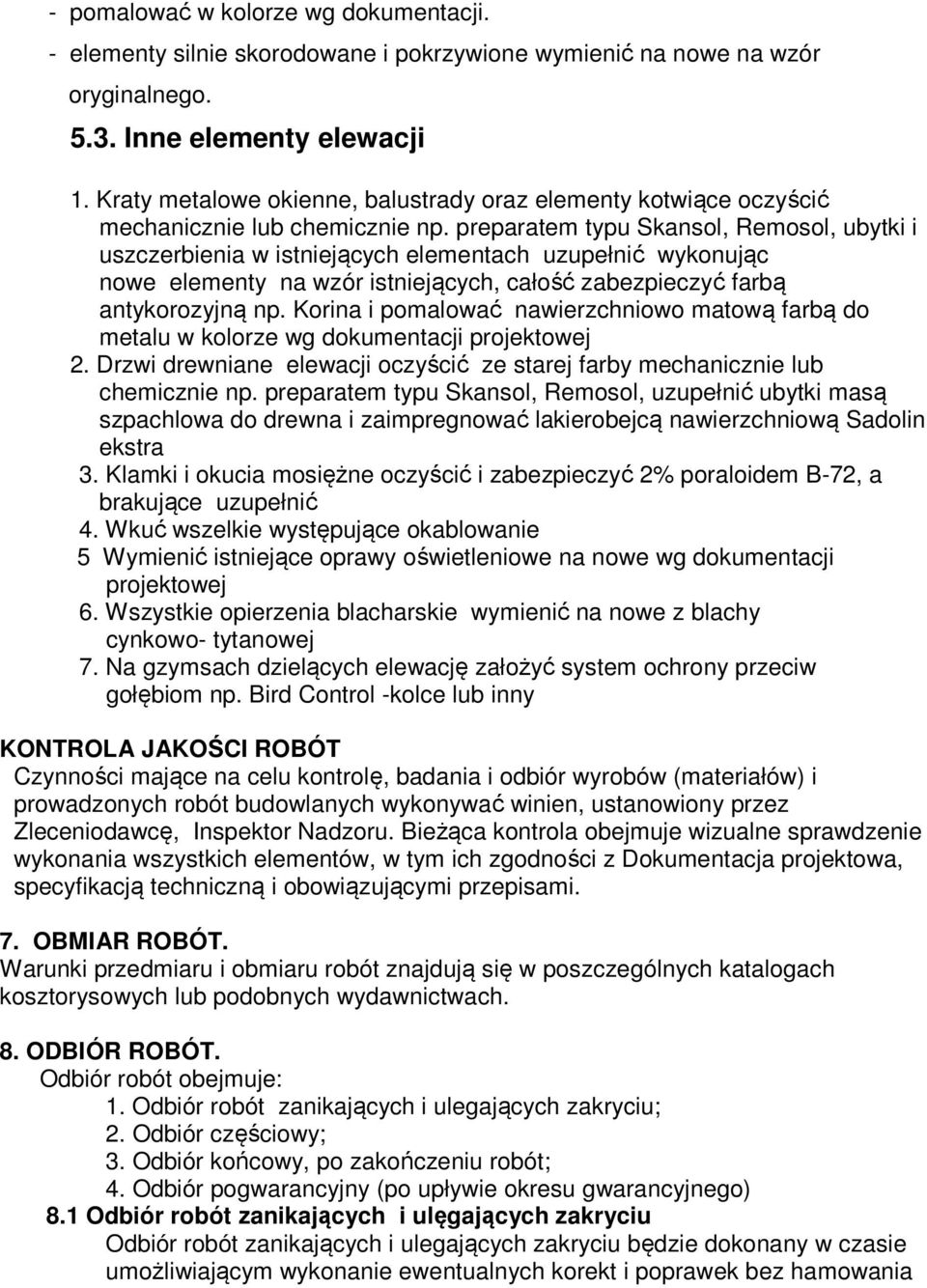

14 - pomalować w kolorze wg dokumentacji. - elementy silnie skorodowane i pokrzywione wymienić na nowe na wzór oryginalnego Inne elementy elewacji 1. Kraty metalowe okienne, balustrady oraz elementy kotwiące oczyścić mechanicznie lub chemicznie np. preparatem typu Skansol, Remosol, ubytki i uszczerbienia w istniejących elementach uzupełnić wykonując nowe elementy na wzór istniejących, całość zabezpieczyć farbą antykorozyjną np. Korina i pomalować nawierzchniowo matową farbą do metalu w kolorze wg dokumentacji projektowej 2. Drzwi drewniane elewacji oczyścić ze starej farby mechanicznie lub chemicznie np. preparatem typu Skansol, Remosol, uzupełnić ubytki masą szpachlowa do drewna i zaimpregnować lakierobejcą nawierzchniową Sadolin ekstra 3. Klamki i okucia mosiężne oczyścić i zabezpieczyć 2% poraloidem B-72, a brakujące uzupełnić 4. Wkuć wszelkie występujące okablowanie 5 Wymienić istniejące oprawy oświetleniowe na nowe wg dokumentacji projektowej 6. Wszystkie opierzenia blacharskie wymienić na nowe z blachy cynkowo- tytanowej 7. Na gzymsach dzielących elewację założyć system ochrony przeciw gołębiom np. Bird Control -kolce lub inny KONTROLA JAKOŚCI ROBÓT Czynności mające na celu kontrolę, badania i odbiór wyrobów (materiałów) i prowadzonych robót budowlanych wykonywać winien, ustanowiony przez Zleceniodawcę, Inspektor Nadzoru. Bieżąca kontrola obejmuje wizualne sprawdzenie wykonania wszystkich elementów, w tym ich zgodności z Dokumentacja projektowa, specyfikacją techniczną i obowiązującymi przepisami. 7. OBMIAR ROBÓT. Warunki przedmiaru i obmiaru robót znajdują się w poszczególnych katalogach kosztorysowych lub podobnych wydawnictwach. 8. ODBIÓR ROBÓT. Odbiór robót obejmuje: 1. Odbiór robót zanikających i ulegających zakryciu; 2. Odbiór częściowy; 3. Odbiór końcowy, po zakończeniu robót; 4. Odbiór pogwarancyjny (po upływie okresu gwarancyjnego) 8.1 Odbiór robót zanikających i ulęgających zakryciu Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania

15 ogólnego postępu robót. Odbioru dokonuje Inspektor Nadzoru, po pisemnym zgłoszeniu robót do odbioru przez Wykonawcę wpisem do dziennika Budowy. Odbioru inspektor nadzoru dokonuje w oparciu o wyniki wszelkich badań i pomiarów będących w zgodzie z rysunkami, specyfikacjami i innymi uzgodnionymi wymaganiami. Wykonawca robót nie może kontynuować robót bez odbioru robót zanikających i ulęgających zakryciu. 8.2 Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót. 8.3 Odbiór końcowy Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego musi być stwierdzona przez Wykonawcę wpisem do Dziennika Budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora Nadzoru. Odbiór ostateczny nastąpi po potwierdzeniu przez inspektora Nadzoru zakończenia robót, powołaniu komisji odbiorowej i dostarczeniu n/w dokumentów: dokumenty dotyczące jakości wbudowanych materiałów jak atesty, oświadczenia zgodności; protokoły odbiorów częściowych; protokoły badań i sprawdzeń, dokumentację powykonawczą; Komisja odbiorowa dokona oceny jakościowej wykonanych robót, na okoliczność czego sporządzi protokół odbioru robót. 8.4.Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunie ciem wad zaistniałych w okresie gwarancyjnym. 9. PODSTAWA PŁATNOŚCI Płatność przysługuje za zakończone i odebranie roboty zgodnie z Dokumentacją projektową i specyfikacją techniczną. Podstawa płatności są ceny ujęte w umowie uzgodnione przez strony, tj. Wykonawcę i Zamawiającego. 10. PRZEPISY ZWIĄZANE Projekt prac konserwatorskich Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego Rozporządzenie Ministra Kultury z dnia 9 czerwca 2004r w sprawie prowadzenia prac konserwatorskich, restauratorskich, robót budowlanych, badań konserwatorskich i architektonicznych, a także innych działań przy zabytku wpisanym do rejestru zabytków oraz badań archeologicznych i poszukiwań ukrytych lub porzuconych zabytków ruchomych (Dz.U. z 2004r. Nr 150 poz. 1579) Polskie normy, świadectwa, wytyczne i instrukcje - DZ.U nr 75/2002- Warunki Techniczne, jakim powinny odpowiadać budynki i ich

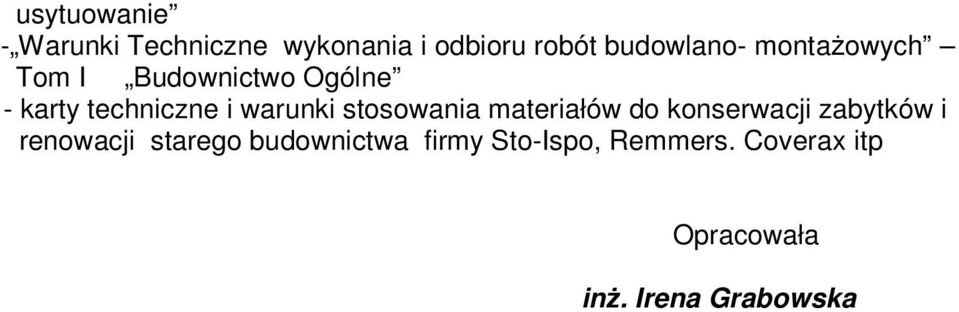

16 usytuowanie - Warunki Techniczne wykonania i odbioru robót budowlano- montażowych Tom I Budownictwo Ogólne - karty techniczne i warunki stosowania materiałów do konserwacji zabytków i renowacji starego budownictwa firmy Sto-Ispo, Remmers. Coverax itp Opracowała inż. Irena Grabowska
