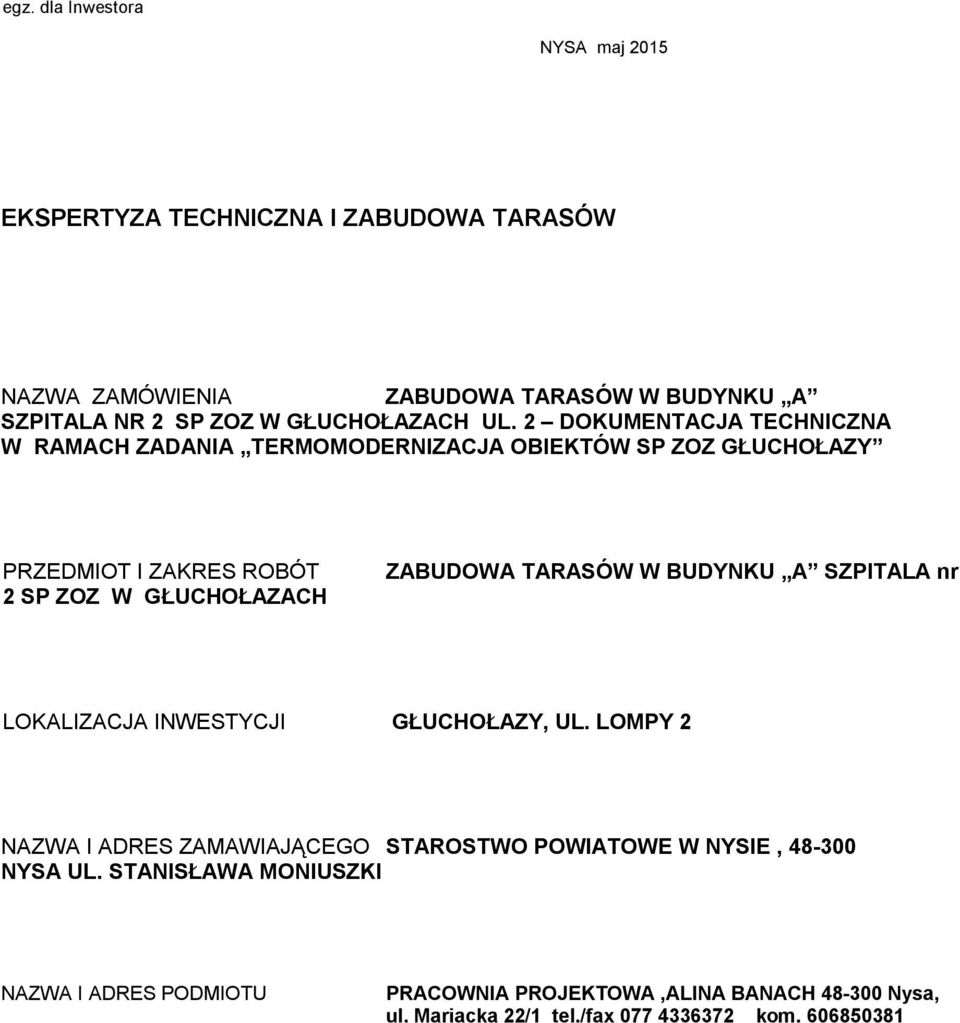

1 egz. dla Inwestora NYSA maj 2015 EKSPERTYZA TECHNICZNA I ZABUDOWA TARASÓW NAZWA ZAMÓWIENIA ZABUDOWA TARASÓW W BUDYNKU A SZPITALA NR 2 SP ZOZ W GŁUCHOŁAZACH UL. 2 DOKUMENTACJA TECHNICZNA W RAMACH ZADANIA TERMOMODERNIZACJA OBIEKTÓW SP ZOZ GŁUCHOŁAZY PRZEDMIOT I ZAKRES ROBÓT 2 SP ZOZ W GŁUCHOŁAZACH ZABUDOWA TARASÓW W BUDYNKU A SZPITALA nr LOKALIZACJA INWESTYCJI GŁUCHOŁAZY, UL. LOMPY 2 NAZWA I ADRES ZAMAWIAJĄCEGO STAROSTWO POWIATOWE W NYSIE, NYSA UL. STANISŁAWA MONIUSZKI NAZWA I ADRES PODMIOTU PRACOWNIA PROJEKTOWA,ALINA BANACH Nysa, ul. Mariacka 22/1 tel./fax kom

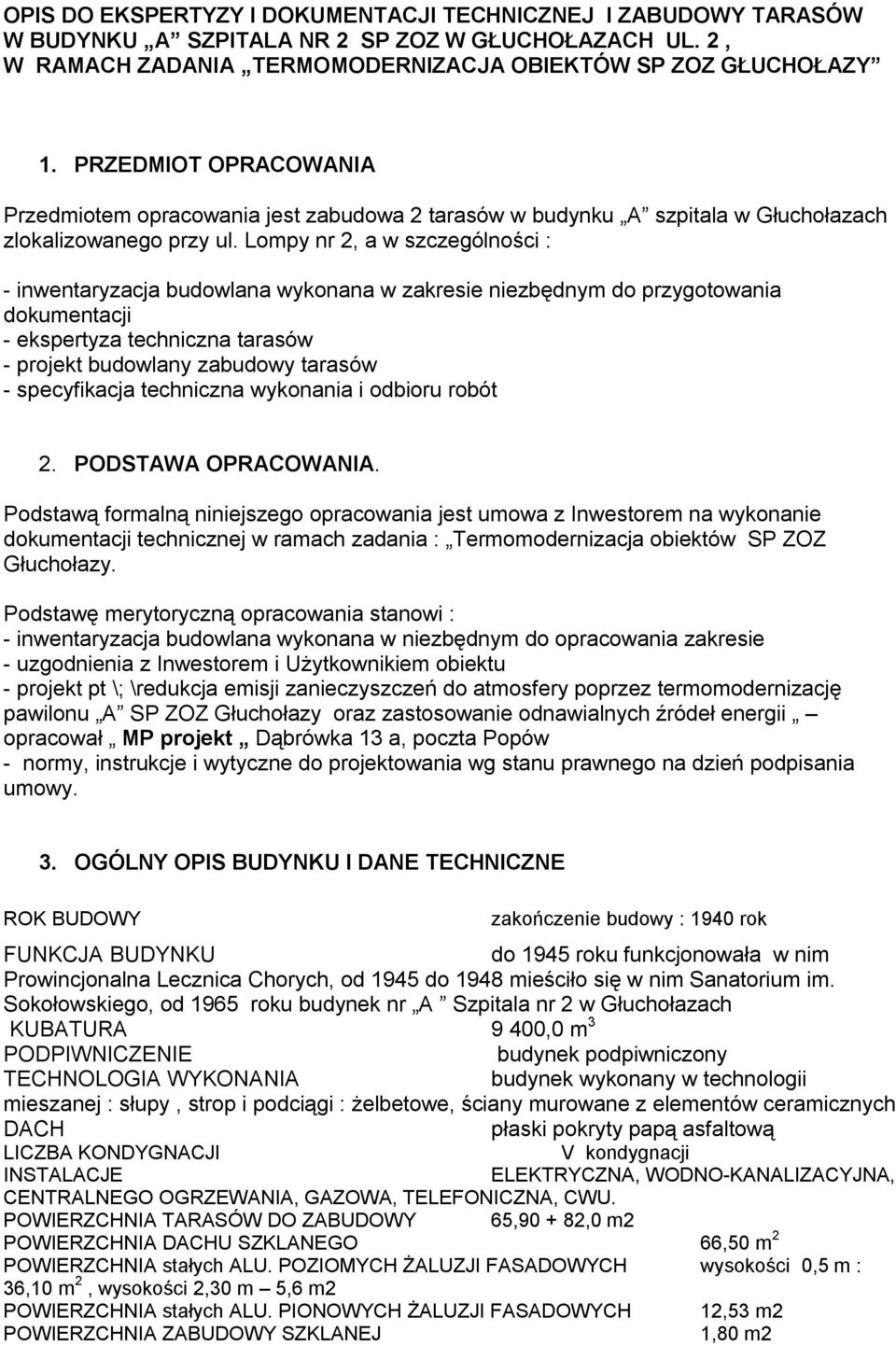

2 OPIS DO EKSPERTYZY I DOKUMENTACJI TECHNICZNEJ I ZABUDOWY TARASÓW W BUDYNKU A SZPITALA NR 2 SP ZOZ W GŁUCHOŁAZACH UL. 2, W RAMACH ZADANIA TERMOMODERNIZACJA OBIEKTÓW SP ZOZ GŁUCHOŁAZY 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest zabudowa 2 tarasów w budynku A szpitala w Głuchołazach zlokalizowanego przy ul. Lompy nr 2, a w szczególności : - inwentaryzacja budowlana wykonana w zakresie niezbędnym do przygotowania dokumentacji - ekspertyza techniczna tarasów - projekt budowlany zabudowy tarasów - specyfikacja techniczna wykonania i odbioru robót 2. PODSTAWA OPRACOWANIA. Podstawą formalną niniejszego opracowania jest umowa z Inwestorem na wykonanie dokumentacji technicznej w ramach zadania : Termomodernizacja obiektów SP ZOZ Głuchołazy. Podstawę merytoryczną opracowania stanowi : - inwentaryzacja budowlana wykonana w niezbędnym do opracowania zakresie - uzgodnienia z Inwestorem i Użytkownikiem obiektu - projekt pt \; \redukcja emisji zanieczyszczeń do atmosfery poprzez termomodernizację pawilonu A SP ZOZ Głuchołazy oraz zastosowanie odnawialnych źródeł energii opracował MP projekt Dąbrówka 13 a, poczta Popów - normy, instrukcje i wytyczne do projektowania wg stanu prawnego na dzień podpisania umowy. 3. OGÓLNY OPIS BUDYNKU I DANE TECHNICZNE ROK BUDOWY zakończenie budowy : 1940 rok FUNKCJA BUDYNKU do 1945 roku funkcjonowała w nim Prowincjonalna Lecznica Chorych, od 1945 do 1948 mieściło się w nim Sanatorium im. Sokołowskiego, od 1965 roku budynek nr A Szpitala nr 2 w Głuchołazach KUBATURA 9 400,0 m 3 PODPIWNICZENIE budynek podpiwniczony TECHNOLOGIA WYKONANIA budynek wykonany w technologii mieszanej : słupy, strop i podciągi : żelbetowe, ściany murowane z elementów ceramicznych DACH płaski pokryty papą asfaltową LICZBA KONDYGNACJI V kondygnacji INSTALACJE ELEKTRYCZNA, WODNO-KANALIZACYJNA, CENTRALNEGO OGRZEWANIA, GAZOWA, TELEFONICZNA, CWU. POWIERZCHNIA TARASÓW DO ZABUDOWY 65, ,0 m2 POWIERZCHNIA DACHU SZKLANEGO 66,50 m 2 POWIERZCHNIA stałych ALU. POZIOMYCH ŻALUZJI FASADOWYCH wysokości 0,5 m : 36,10 m 2, wysokości 2,30 m 5,6 m2 POWIERZCHNIA stałych ALU. PIONOWYCH ŻALUZJI FASADOWYCH 12,53 m2 POWIERZCHNIA ZABUDOWY SZKLANEJ 1,80 m2

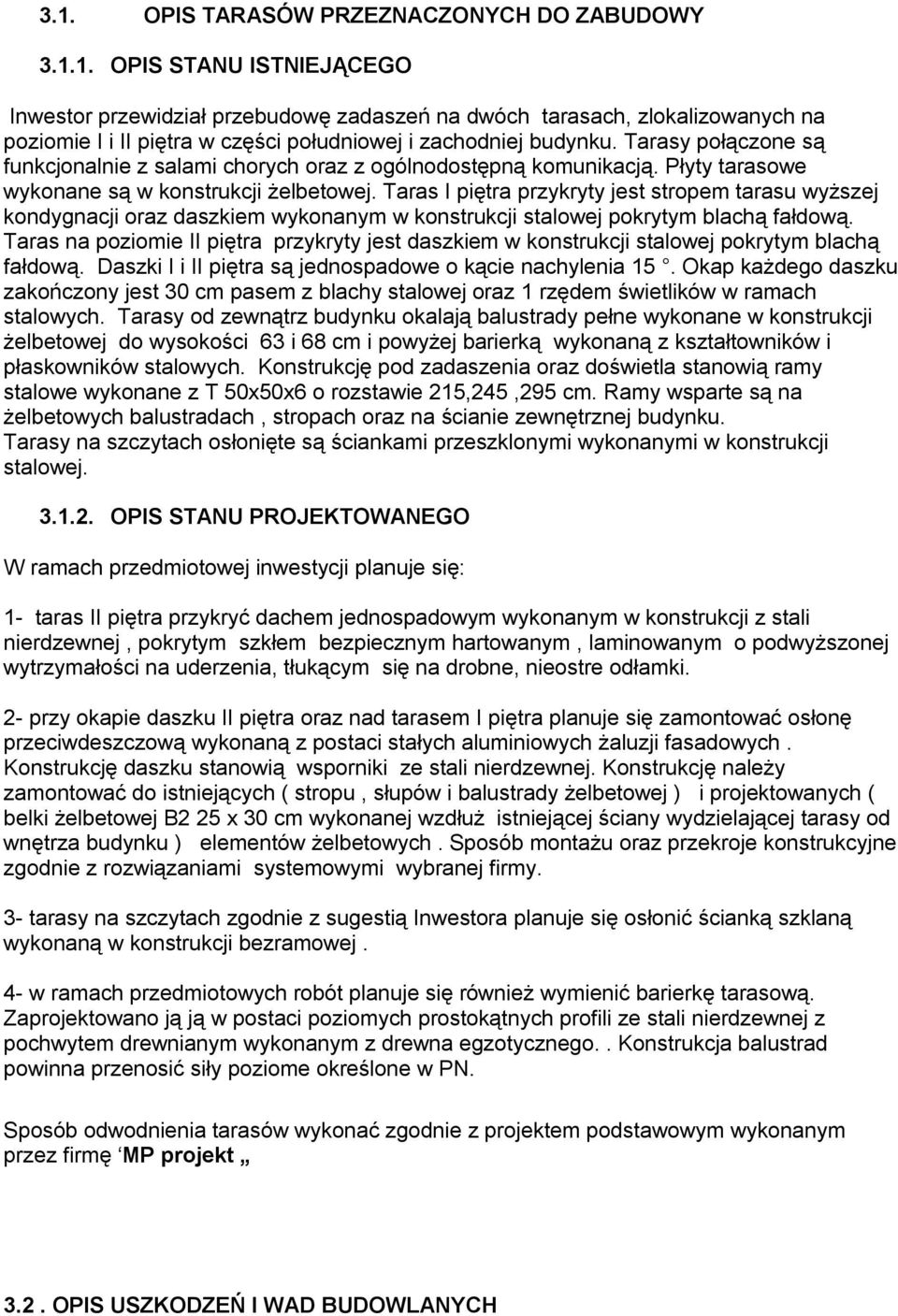

3 3.1. OPIS TARASÓW PRZEZNACZONYCH DO ZABUDOWY OPIS STANU ISTNIEJĄCEGO Inwestor przewidział przebudowę zadaszeń na dwóch tarasach, zlokalizowanych na poziomie I i II piętra w części południowej i zachodniej budynku. Tarasy połączone są funkcjonalnie z salami chorych oraz z ogólnodostępną komunikacją. Płyty tarasowe wykonane są w konstrukcji żelbetowej. Taras I piętra przykryty jest stropem tarasu wyższej kondygnacji oraz daszkiem wykonanym w konstrukcji stalowej pokrytym blachą fałdową. Taras na poziomie II piętra przykryty jest daszkiem w konstrukcji stalowej pokrytym blachą fałdową. Daszki I i II piętra są jednospadowe o kącie nachylenia 15. Okap każdego daszku zakończony jest 30 cm pasem z blachy stalowej oraz 1 rzędem świetlików w ramach stalowych. Tarasy od zewnątrz budynku okalają balustrady pełne wykonane w konstrukcji żelbetowej do wysokości 63 i 68 cm i powyżej barierką wykonaną z kształtowników i płaskowników stalowych. Konstrukcję pod zadaszenia oraz doświetla stanowią ramy stalowe wykonane z T 50x50x6 o rozstawie 215,245,295 cm. Ramy wsparte są na żelbetowych balustradach, stropach oraz na ścianie zewnętrznej budynku. Tarasy na szczytach osłonięte są ściankami przeszklonymi wykonanymi w konstrukcji stalowej OPIS STANU PROJEKTOWANEGO W ramach przedmiotowej inwestycji planuje się: 1- taras II piętra przykryć dachem jednospadowym wykonanym w konstrukcji z stali nierdzewnej, pokrytym szkłem bezpiecznym hartowanym, laminowanym o podwyższonej wytrzymałości na uderzenia, tłukącym się na drobne, nieostre odłamki. 2- przy okapie daszku II piętra oraz nad tarasem I piętra planuje się zamontować osłonę przeciwdeszczową wykonaną z postaci stałych aluminiowych żaluzji fasadowych. Konstrukcję daszku stanowią wsporniki ze stali nierdzewnej. Konstrukcję należy zamontować do istniejących ( stropu, słupów i balustrady żelbetowej ) i projektowanych ( belki żelbetowej B2 25 x 30 cm wykonanej wzdłuż istniejącej ściany wydzielającej tarasy od wnętrza budynku ) elementów żelbetowych. Sposób montażu oraz przekroje konstrukcyjne zgodnie z rozwiązaniami systemowymi wybranej firmy. 3- tarasy na szczytach zgodnie z sugestią Inwestora planuje się osłonić ścianką szklaną wykonaną w konstrukcji bezramowej. 4- w ramach przedmiotowych robót planuje się również wymienić barierkę tarasową. Zaprojektowano ją ją w postaci poziomych prostokątnych profili ze stali nierdzewnej z pochwytem drewnianym wykonanym z drewna egzotycznego.. Konstrukcja balustrad powinna przenosić siły poziome określone w PN. Sposób odwodnienia tarasów wykonać zgodnie z projektem podstawowym wykonanym przez firmę MP projekt 3.2. OPIS USZKODZEŃ I WAD BUDOWLANYCH

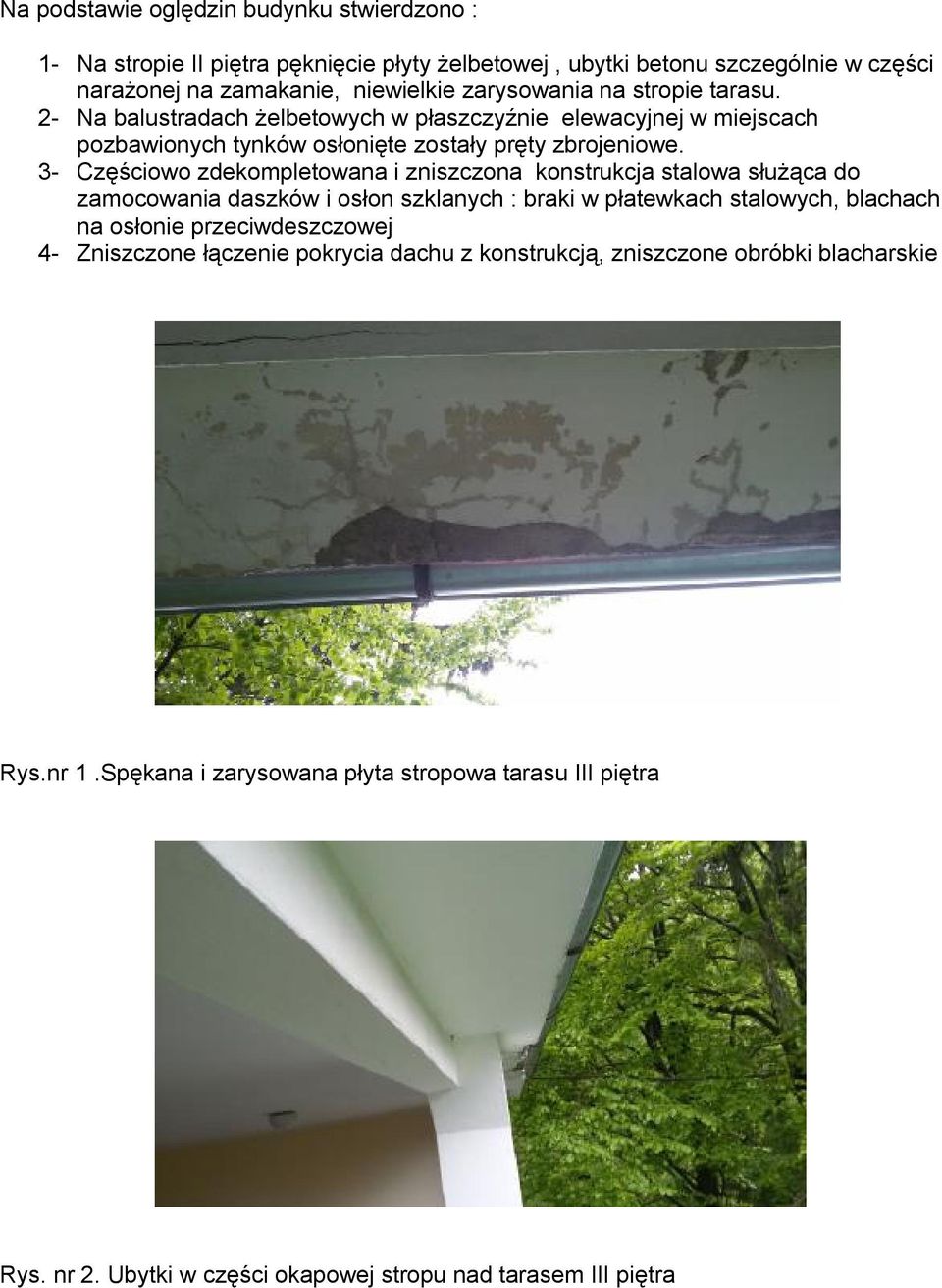

4 Na podstawie oględzin budynku stwierdzono : 1- Na stropie II piętra pęknięcie płyty żelbetowej, ubytki betonu szczególnie w części narażonej na zamakanie, niewielkie zarysowania na stropie tarasu. 2- Na balustradach żelbetowych w płaszczyźnie elewacyjnej w miejscach pozbawionych tynków osłonięte zostały pręty zbrojeniowe. 3- Częściowo zdekompletowana i zniszczona konstrukcja stalowa służąca do zamocowania daszków i osłon szklanych : braki w płatewkach stalowych, blachach na osłonie przeciwdeszczowej 4- Zniszczone łączenie pokrycia dachu z konstrukcją, zniszczone obróbki blacharskie Rys.nr 1.Spękana i zarysowana płyta stropowa tarasu III piętra Rys. nr 2. Ubytki w części okapowej stropu nad tarasem III piętra

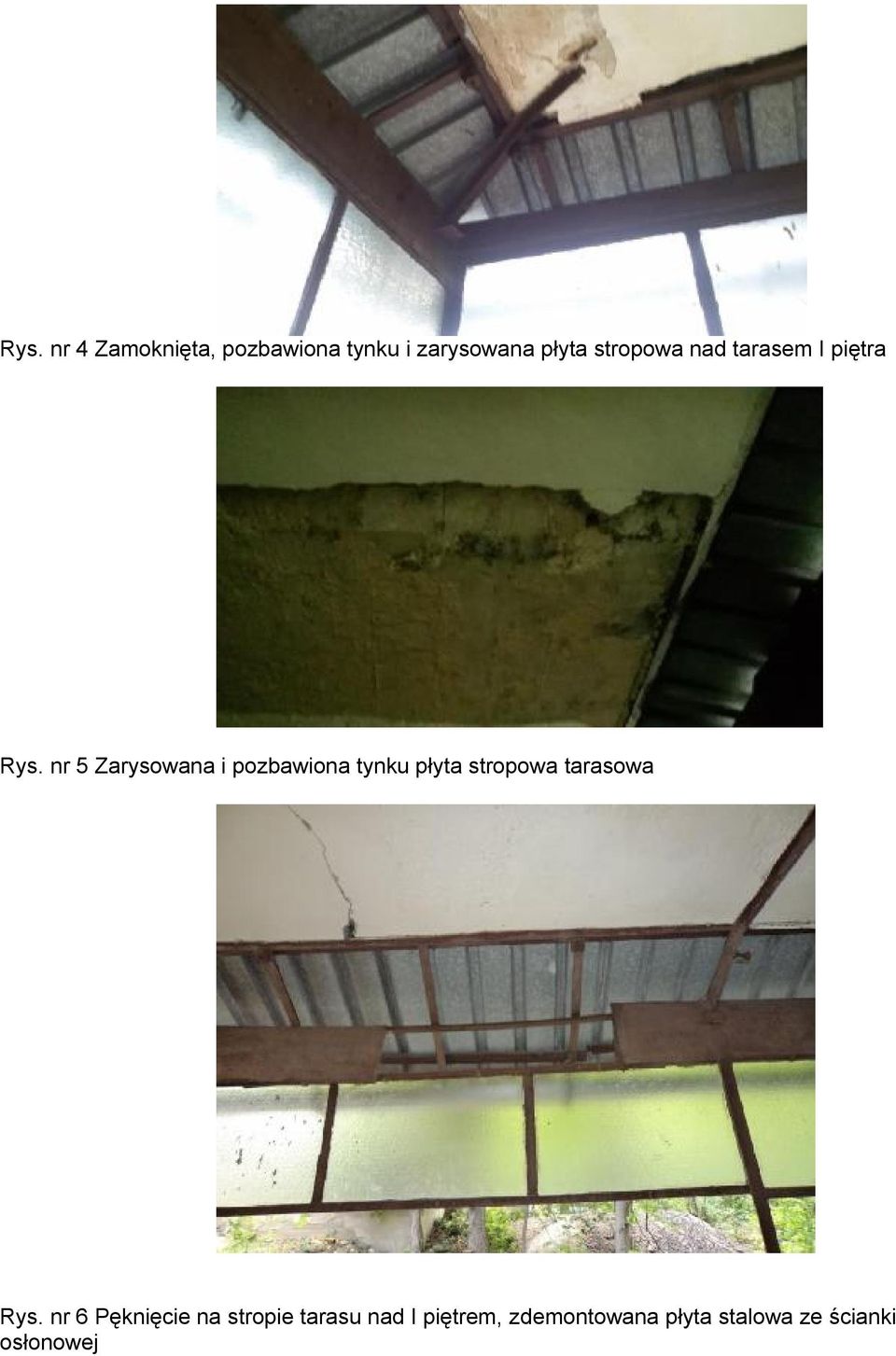

5 Rys. nr 4 Zamoknięta, pozbawiona tynku i zarysowana płyta stropowa nad tarasem I piętra Rys. nr 5 Zarysowana i pozbawiona tynku płyta stropowa tarasowa Rys. nr 6 Pęknięcie na stropie tarasu nad I piętrem, zdemontowana płyta stalowa ze ścianki osłonowej

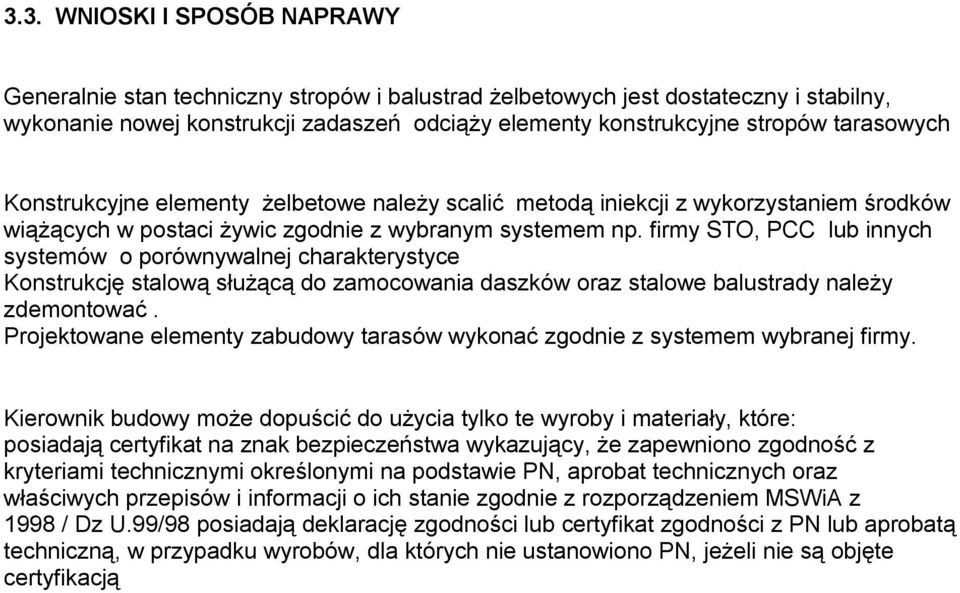

6 3.3. WNIOSKI I SPOSÓB NAPRAWY Generalnie stan techniczny stropów i balustrad żelbetowych jest dostateczny i stabilny, wykonanie nowej konstrukcji zadaszeń odciąży elementy konstrukcyjne stropów tarasowych Konstrukcyjne elementy żelbetowe należy scalić metodą iniekcji z wykorzystaniem środków wiążących w postaci żywic zgodnie z wybranym systemem np. firmy STO, PCC lub innych systemów o porównywalnej charakterystyce Konstrukcję stalową służącą do zamocowania daszków oraz stalowe balustrady należy zdemontować. Projektowane elementy zabudowy tarasów wykonać zgodnie z systemem wybranej firmy. Kierownik budowy może dopuścić do użycia tylko te wyroby i materiały, które: posiadają certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie PN, aprobat technicznych oraz właściwych przepisów i informacji o ich stanie zgodnie z rozporządzeniem MSWiA z 1998 / Dz U.99/98 posiadają deklarację zgodności lub certyfikat zgodności z PN lub aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono PN, jeżeli nie są objęte certyfikacją
