OPIS TECHNICZNY. do projektu budowlanego instalacji sanitarnych budynku administracyjno technicznego Drogowego Przejścia Granicznego w Gronowie.

Transkrypt

1 SPIS TREŚCI 1. Podstawa opracowania Założenia Dane ogólne Instalacja centralnego ogrzewania Przyłącze kanalizacji sanitarnej i wodociągowej Zewnętrzna instalacja kanalizacji deszczowej Wewnętrzna instalacja kanalizacji sanitarnej Wewnętrzna instalacja zw, cwu. i cyrk Uwagi i wnioski końcowe.... 8

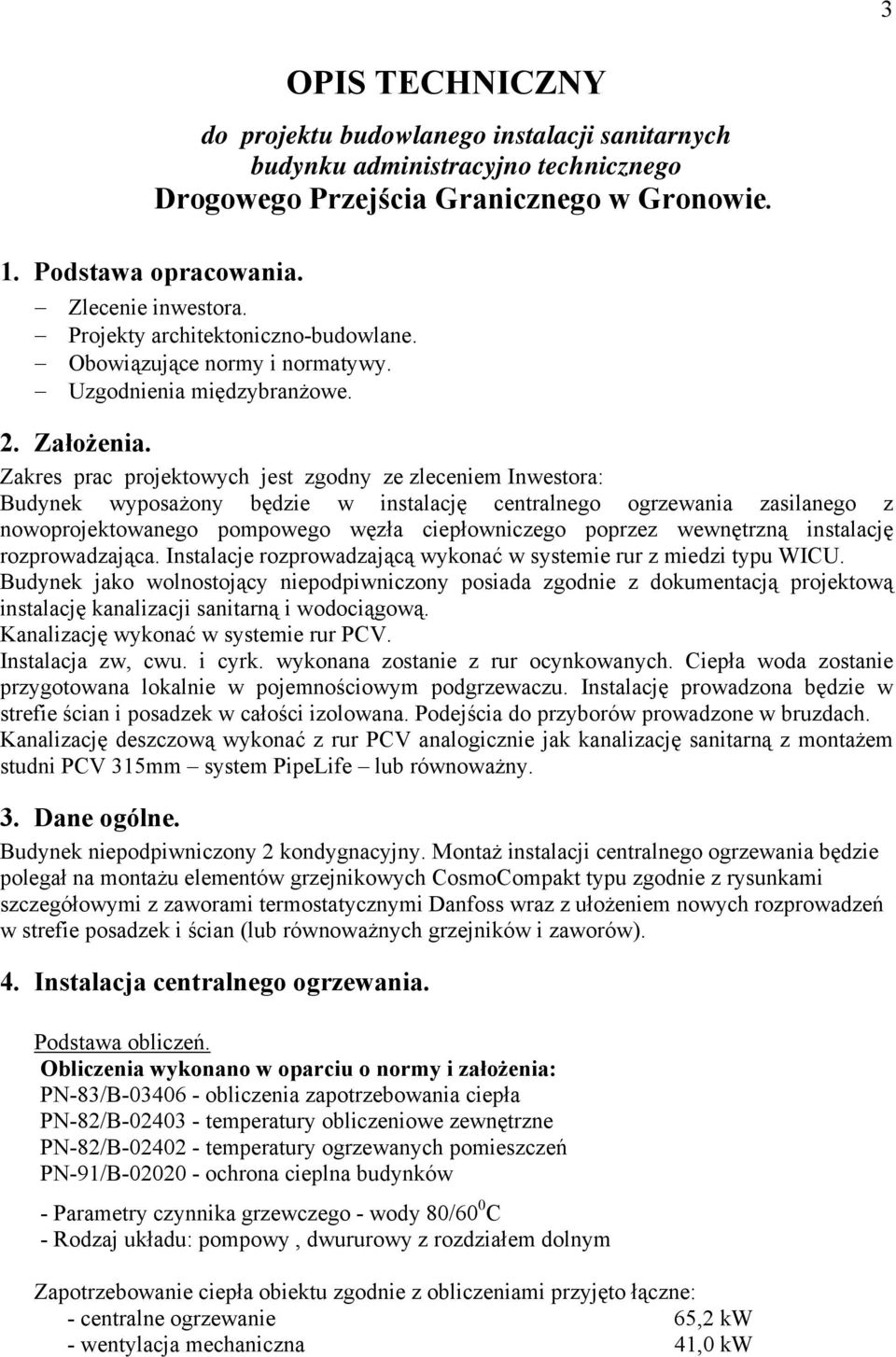

2 3 OPIS TECHNICZNY do projektu budowlanego instalacji sanitarnych budynku administracyjno technicznego Drogowego Przejścia Granicznego w Gronowie. 1. Podstawa opracowania. Zlecenie inwestora. Projekty architektoniczno-budowlane. Obowiązujące normy i normatywy. Uzgodnienia międzybranżowe. 2. Założenia. Zakres prac projektowych jest zgodny ze zleceniem Inwestora: Budynek wyposażony będzie w instalację centralnego ogrzewania zasilanego z nowoprojektowanego pompowego węzła ciepłowniczego poprzez wewnętrzną instalację rozprowadzająca. Instalacje rozprowadzającą wykonać w systemie rur z miedzi typu WICU. Budynek jako wolnostojący niepodpiwniczony posiada zgodnie z dokumentacją projektową instalację kanalizacji sanitarną i wodociągową. Kanalizację wykonać w systemie rur PCV. Instalacja zw, cwu. i cyrk. wykonana zostanie z rur ocynkowanych. Ciepła woda zostanie przygotowana lokalnie w pojemnościowym podgrzewaczu. Instalację prowadzona będzie w strefie ścian i posadzek w całości izolowana. Podejścia do przyborów prowadzone w bruzdach. Kanalizację deszczową wykonać z rur PCV analogicznie jak kanalizację sanitarną z montażem studni PCV 315mm system PipeLife lub równoważny. 3. Dane ogólne. Budynek niepodpiwniczony 2 kondygnacyjny. Montaż instalacji centralnego ogrzewania będzie polegał na montażu elementów grzejnikowych CosmoCompakt typu zgodnie z rysunkami szczegółowymi z zaworami termostatycznymi Danfoss wraz z ułożeniem nowych rozprowadzeń w strefie posadzek i ścian (lub równoważnych grzejników i zaworów). 4. Instalacja centralnego ogrzewania. Podstawa obliczeń. Obliczenia wykonano w oparciu o normy i założenia: PN-83/B obliczenia zapotrzebowania ciepła PN-82/B temperatury obliczeniowe zewnętrzne PN-82/B temperatury ogrzewanych pomieszczeń PN-91/B ochrona cieplna budynków - Parametry czynnika grzewczego - wody 80/60 0 C - Rodzaj układu: pompowy, dwururowy z rozdziałem dolnym Zapotrzebowanie ciepła obiektu zgodnie z obliczeniami przyjęto łączne: - centralne ogrzewanie 65,2 kw - wentylacja mechaniczna 41,0 kw

3 4 Dobór pompy obiegowej dla instalacji c-o * Wymagany wydatek pompy Q = 65,2 kw Wymagana wysokość podnoszenia pompy H=3 m sł H 2 O dobrano pompę Wilo typ TOP E 25/ Faz ; Dn 25, PN 6 lub równoważną. Dobór zaworu mieszającego i silnika * Projektuje się zamontowanie mieszacza (trójdrogowego) Mieszacz-3 ogrzewania Zmieszanie pojedyncze dla obiegów grzewczych firmy Honeywell Dn 32 DR32GMLA z siłownikiem VMM20 lub równoważny Dobór pompy obiegowej dla instalacji wentylacji mech. * Wymagany wydatek pompy Q = 41 kw Wymagana wysokość podnoszenia pompy H=3 m sł H 2 O dobrano pompę Wilo typ TOP E 25/ Faz ; Dn 25, PN 6 lub równoważną Sterowanie regulatorem RVA Siemens - lub równoważny 1 - obieg grzewczy z mieszaczem 2 - przygotowanie ciepłej wody w podgrzewaczu poj. 3 - regulacja pogodowo - tygodniowa O35/Cu LEWA O35/Cu PRAWA O35/Cu LEWA O35/Cu PRAWA O32 O32 O50 5k 2w 2ł MT T 2a 4a 3a 6a 5a A 8 O32 3k MT 1 W 7 Ł A B STAD A Ł W 1 Ładowanie na główny rozdzielacz T do instl. cyrk. 2cyrk. Broetje EAS300 V=300dm3 O32 na instalację wewnętrzną Zawór bezpieczeństwa P=6bar SYR 2115 Dn15 wodomierz Js-3.5-NK Dn Powogaz Zawór antyskażeniowy EA Dn32 Danfoss

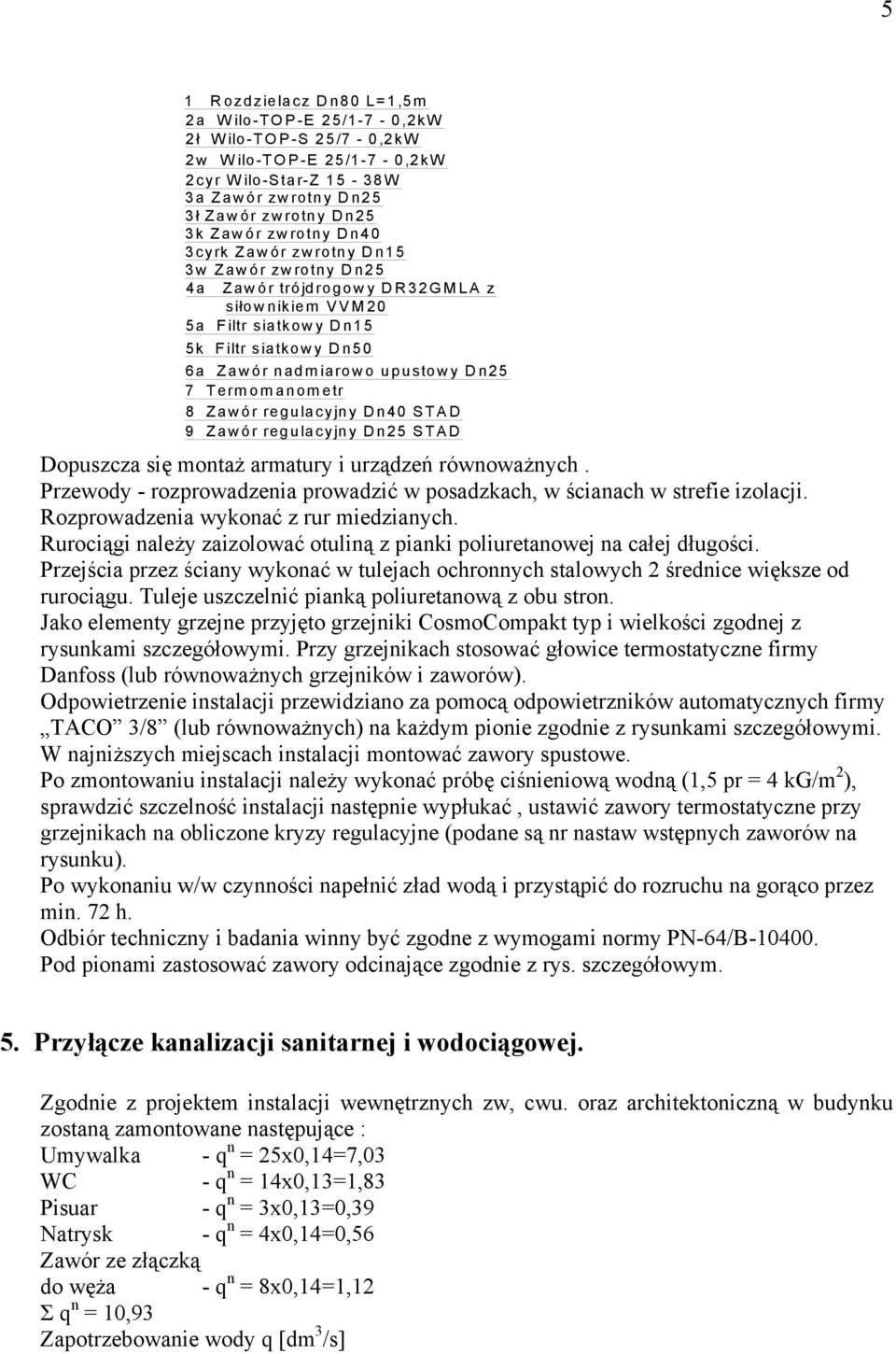

4 5 1 Rozdzielacz Dn80 L=1,5m 2a Wilo-TOP-E 25/ ,2kW 2 ł W ilo-top-s 25/7-0,2kW 2w W ilo-to P-E 25/ ,2kW 2cyr W ilo-star-z 15-38W 3a Zawór zwrotny Dn25 3 ł Zawór zwrotny Dn25 3k Zawór zwrotny Dn40 3cyrk Zawór zwrotny Dn15 3w Zawór zwrotny Dn25 4a Zawór trójdrogowy DR32GMLA z siłownikiem VVM20 5a Filtr siatkowy Dn15 5k Filtr siatkowy Dn50 6a Zawór nadmiarowo upustowy Dn25 7 Termomanometr 8 Zawór regulacyjny Dn40 STAD 9 Zawór regulacyjny Dn25 STAD Dopuszcza się montaż armatury i urządzeń równoważnych. Przewody - rozprowadzenia prowadzić w posadzkach, w ścianach w strefie izolacji. Rozprowadzenia wykonać z rur miedzianych. Rurociągi należy zaizolować otuliną z pianki poliuretanowej na całej długości. Przejścia przez ściany wykonać w tulejach ochronnych stalowych 2 średnice większe od rurociągu. Tuleje uszczelnić pianką poliuretanową z obu stron. Jako elementy grzejne przyjęto grzejniki CosmoCompakt typ i wielkości zgodnej z rysunkami szczegółowymi. Przy grzejnikach stosować głowice termostatyczne firmy Danfoss (lub równoważnych grzejników i zaworów). Odpowietrzenie instalacji przewidziano za pomocą odpowietrzników automatycznych firmy TACO 3/8 (lub równoważnych) na każdym pionie zgodnie z rysunkami szczegółowymi. W najniższych miejscach instalacji montować zawory spustowe. Po zmontowaniu instalacji należy wykonać próbę ciśnieniową wodną (1,5 pr = 4 kg/m 2 ), sprawdzić szczelność instalacji następnie wypłukać, ustawić zawory termostatyczne przy grzejnikach na obliczone kryzy regulacyjne (podane są nr nastaw wstępnych zaworów na rysunku). Po wykonaniu w/w czynności napełnić zład wodą i przystąpić do rozruchu na gorąco przez min. 72 h. Odbiór techniczny i badania winny być zgodne z wymogami normy PN-64/B Pod pionami zastosować zawory odcinające zgodnie z rys. szczegółowym. 5. Przyłącze kanalizacji sanitarnej i wodociągowej. Zgodnie z projektem instalacji wewnętrznych zw, cwu. oraz architektoniczną w budynku zostaną zamontowane następujące : Umywalka - q n = 25x0,14=7,03 WC - q n = 14x0,13=1,83 Pisuar - q n = 3x0,13=0,39 Natrysk - q n = 4x0,14=0,56 Zawór ze złączką do węża - q n = 8x0,14=1,12 Σ q n = 10,93 Zapotrzebowanie wody q [dm 3 /s]

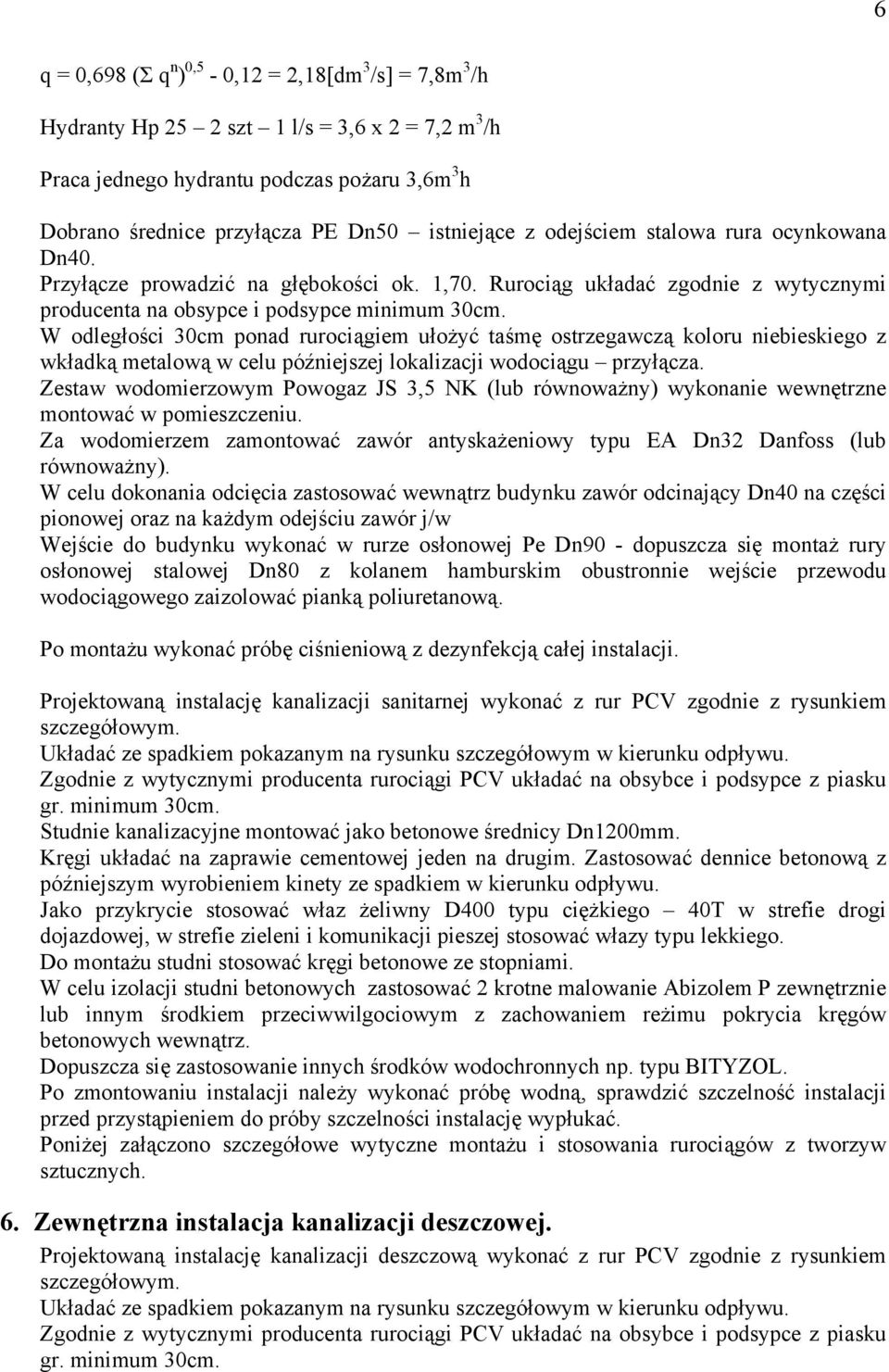

5 6 q = 0,698 (Σ q n ) 0,5-0,12 = 2,18[dm 3 /s] = 7,8m 3 /h Hydranty Hp 25 2 szt 1 l/s = 3,6 x 2 = 7,2 m 3 /h Praca jednego hydrantu podczas pożaru 3,6m 3 h Dobrano średnice przyłącza PE Dn50 istniejące z odejściem stalowa rura ocynkowana Dn40. Przyłącze prowadzić na głębokości ok. 1,70. Rurociąg układać zgodnie z wytycznymi producenta na obsypce i podsypce minimum 30cm. W odległości 30cm ponad rurociągiem ułożyć taśmę ostrzegawczą koloru niebieskiego z wkładką metalową w celu późniejszej lokalizacji wodociągu przyłącza. Zestaw wodomierzowym Powogaz JS 3,5 NK (lub równoważny) wykonanie wewnętrzne montować w pomieszczeniu. Za wodomierzem zamontować zawór antyskażeniowy typu EA Dn32 Danfoss (lub równoważny). W celu dokonania odcięcia zastosować wewnątrz budynku zawór odcinający Dn40 na części pionowej oraz na każdym odejściu zawór j/w Wejście do budynku wykonać w rurze osłonowej Pe Dn90 - dopuszcza się montaż rury osłonowej stalowej Dn80 z kolanem hamburskim obustronnie wejście przewodu wodociągowego zaizolować pianką poliuretanową. Po montażu wykonać próbę ciśnieniową z dezynfekcją całej instalacji. Projektowaną instalację kanalizacji sanitarnej wykonać z rur PCV zgodnie z rysunkiem szczegółowym. Układać ze spadkiem pokazanym na rysunku szczegółowym w kierunku odpływu. Zgodnie z wytycznymi producenta rurociągi PCV układać na obsybce i podsypce z piasku gr. minimum 30cm. Studnie kanalizacyjne montować jako betonowe średnicy Dn1200mm. Kręgi układać na zaprawie cementowej jeden na drugim. Zastosować dennice betonową z późniejszym wyrobieniem kinety ze spadkiem w kierunku odpływu. Jako przykrycie stosować właz żeliwny D400 typu ciężkiego 40T w strefie drogi dojazdowej, w strefie zieleni i komunikacji pieszej stosować włazy typu lekkiego. Do montażu studni stosować kręgi betonowe ze stopniami. W celu izolacji studni betonowych zastosować 2 krotne malowanie Abizolem P zewnętrznie lub innym środkiem przeciwwilgociowym z zachowaniem reżimu pokrycia kręgów betonowych wewnątrz. Dopuszcza się zastosowanie innych środków wodochronnych np. typu BITYZOL. Po zmontowaniu instalacji należy wykonać próbę wodną, sprawdzić szczelność instalacji przed przystąpieniem do próby szczelności instalację wypłukać. Poniżej załączono szczegółowe wytyczne montażu i stosowania rurociągów z tworzyw sztucznych. 6. Zewnętrzna instalacja kanalizacji deszczowej. Projektowaną instalację kanalizacji deszczową wykonać z rur PCV zgodnie z rysunkiem szczegółowym. Układać ze spadkiem pokazanym na rysunku szczegółowym w kierunku odpływu. Zgodnie z wytycznymi producenta rurociągi PCV układać na obsybce i podsypce z piasku gr. minimum 30cm.

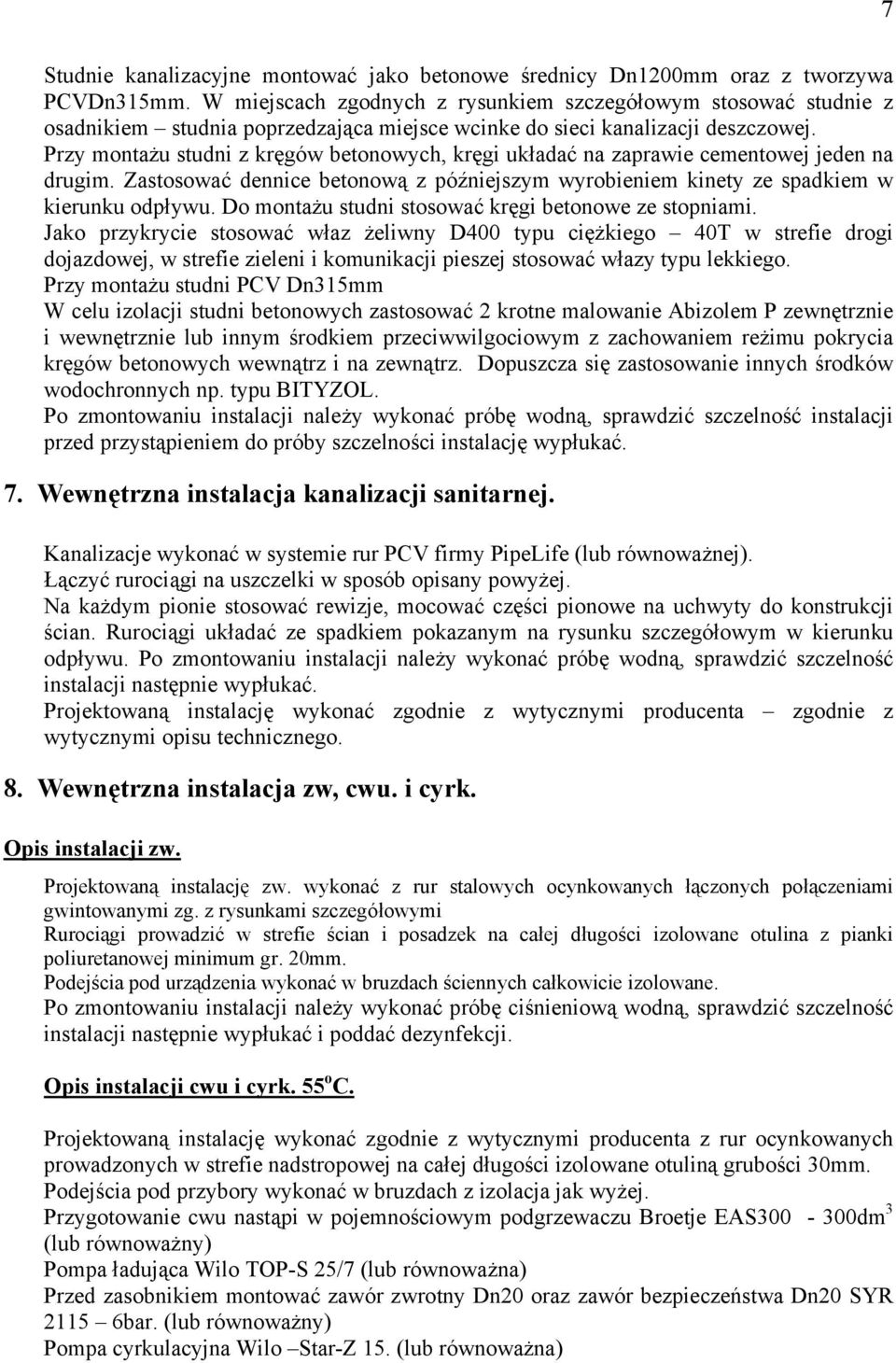

6 7 Studnie kanalizacyjne montować jako betonowe średnicy Dn1200mm oraz z tworzywa PCVDn315mm. W miejscach zgodnych z rysunkiem szczegółowym stosować studnie z osadnikiem studnia poprzedzająca miejsce wcinke do sieci kanalizacji deszczowej. Przy montażu studni z kręgów betonowych, kręgi układać na zaprawie cementowej jeden na drugim. Zastosować dennice betonową z późniejszym wyrobieniem kinety ze spadkiem w kierunku odpływu. Do montażu studni stosować kręgi betonowe ze stopniami. Jako przykrycie stosować właz żeliwny D400 typu ciężkiego 40T w strefie drogi dojazdowej, w strefie zieleni i komunikacji pieszej stosować włazy typu lekkiego. Przy montażu studni PCV Dn315mm W celu izolacji studni betonowych zastosować 2 krotne malowanie Abizolem P zewnętrznie i wewnętrznie lub innym środkiem przeciwwilgociowym z zachowaniem reżimu pokrycia kręgów betonowych wewnątrz i na zewnątrz. Dopuszcza się zastosowanie innych środków wodochronnych np. typu BITYZOL. Po zmontowaniu instalacji należy wykonać próbę wodną, sprawdzić szczelność instalacji przed przystąpieniem do próby szczelności instalację wypłukać. 7. Wewnętrzna instalacja kanalizacji sanitarnej. Kanalizacje wykonać w systemie rur PCV firmy PipeLife (lub równoważnej). Łączyć rurociągi na uszczelki w sposób opisany powyżej. Na każdym pionie stosować rewizje, mocować części pionowe na uchwyty do konstrukcji ścian. Rurociągi układać ze spadkiem pokazanym na rysunku szczegółowym w kierunku odpływu. Po zmontowaniu instalacji należy wykonać próbę wodną, sprawdzić szczelność instalacji następnie wypłukać. Projektowaną instalację wykonać zgodnie z wytycznymi producenta zgodnie z wytycznymi opisu technicznego. 8. Wewnętrzna instalacja zw, cwu. i cyrk. Opis instalacji zw. Projektowaną instalację zw. wykonać z rur stalowych ocynkowanych łączonych połączeniami gwintowanymi zg. z rysunkami szczegółowymi Rurociągi prowadzić w strefie ścian i posadzek na całej długości izolowane otulina z pianki poliuretanowej minimum gr. 20mm. Podejścia pod urządzenia wykonać w bruzdach ściennych całkowicie izolowane. Po zmontowaniu instalacji należy wykonać próbę ciśnieniową wodną, sprawdzić szczelność instalacji następnie wypłukać i poddać dezynfekcji. Opis instalacji cwu i cyrk. 55 o C. Projektowaną instalację wykonać zgodnie z wytycznymi producenta z rur ocynkowanych prowadzonych w strefie nadstropowej na całej długości izolowane otuliną grubości 30mm. Podejścia pod przybory wykonać w bruzdach z izolacja jak wyżej. Przygotowanie cwu nastąpi w pojemnościowym podgrzewaczu Broetje EAS dm 3 (lub równoważny) Pompa ładująca Wilo TOP-S 25/7 (lub równoważna) Przed zasobnikiem montować zawór zwrotny Dn20 oraz zawór bezpieczeństwa Dn20 SYR bar. (lub równoważny) Pompa cyrkulacyjna Wilo Star-Z 15. (lub równoważna)

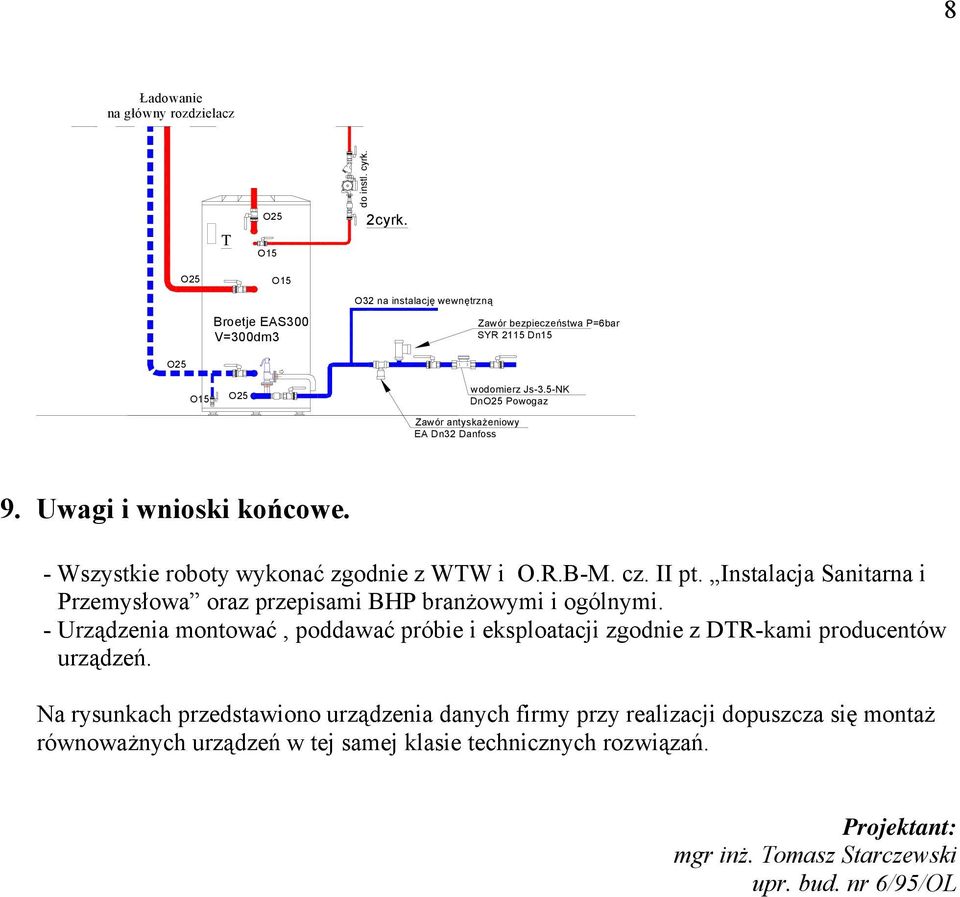

7 8 Ładowanie na główny rozdzielacz T do instl. cyrk. 2cyrk. Broetje EAS300 V=300dm3 O32 na instalację wewnętrzną wodomierz Js-3.5-NK Dn Powogaz Zawór antyskażeniowy EA Dn32 Danfoss Zawór bezpieczeństwa P=6bar SYR 2115 Dn15 9. Uwagi i wnioski końcowe. - Wszystkie roboty wykonać zgodnie z WTW i O.R.B-M. cz. II pt. Instalacja Sanitarna i Przemysłowa oraz przepisami BHP branżowymi i ogólnymi. - Urządzenia montować, poddawać próbie i eksploatacji zgodnie z DTR-kami producentów urządzeń. Na rysunkach przedstawiono urządzenia danych firmy przy realizacji dopuszcza się montaż równoważnych urządzeń w tej samej klasie technicznych rozwiązań. Projektant: mgr inż. Tomasz Starczewski upr. bud. nr 6/95/OL
