3 _ Grzejniki niskotemperaturowe Grzejniki niskotemperaturowe Akcesoria Spis treści Grupa art Grzejniki niskotemperaturowe PowerKon NT Opis produktu / akcesoria Duża wydajność na małej przestrzeni Przegląd typów Zakres dostawy Akcesoria Obszary zastosowań Opis produktu / akcesoria Technika regulacyjna Elektromechaniczny wariant regulacji Akcesoria Wariant regulacji w technologii KaControl Akcesoria Wskazówki dotyczące projektowania Przeliczenia mocy cieplnych Dane techniczne Wymiary przyłącza wody i prądu Wykresy szybkiego doboru Wymiary Moce cieple moce chłodnicze pobór mocy Technika regulacyjna Wskazówki dotyczące projektowania Dane techniczne Opisy ofertowe Opisy ofertowe Formularz zamówienia Oddziały firmy Kampmann Opisy ofertowe Wydrukowano na przyjaznym dla środowiska, niebielonym chlorem papierze. Wszelkie prawa zastrzeżone; przedruk, również we fragmentach, wyłącznie za naszym zezwoleniem. Zmiany zastrzeżone, wydanie 315/11/09/2.5 PL

4 Opis produktu Duża wydajność na małej przestrzeni Opis produktu / akcesoria Grzejniki niskotemperaturowe duża wydajność na małej przestrzeni Innowacyjne wymienniki ciepła Kampmann PowerKon z lamelami o zwiększonej powierzchni oferowane są teraz również jako grzejniki niskotemperaturowe gwarantujące maksymalną moc na minimalnej przestrzeni. PowerKon NT wyposażone w jednoczęściową obudowę montowaną bez użycia śrub oferowane są w praktycznych długościach przy niewielkiej głębokości. Oszczędność energii, jaką niesie system niskotemperaturowy, możliwa jest dzięki bardzo ekonomicznym wentylatorom EC. gładka, ozdobna obudowa z blachy stalowej z wylotami powietrza optymalnie skierowanymi w stronę pomieszczenia w kolorze RAL 9016; kratka RAL 9006 poziom intensywny do szybkiego nagrzewania jednoczęściowa obudowa ścienna o wymiarach: - wysokość 500 mm, głębokość 120 mm - długości od 750 do 2750 mm do nowych i remontowanych budynków chłodzenie bez wytwarzania skroplin (wymagana sieć wody lodowej) energooszczędny wentylator w najnowszej technologii EC łatwy w użyciu panel obsługi KaControl (opcja) możliwość pracy grupowej w systemie Kampmann KaControl wszystkie przyłącza umieszczone w niewidoczny sposób pod obudową 4

5 Opis produktu Duża wydajność na małej przestrzeni Typową cechą energooszczędnej technologii pomp ciepła są niskie temperatury czynnika grzewczego. Do tej pory stosowano w tym celu niemal wyłącznie powierzchniowe systemy grzewcze, a więc ogrzewanie podłogowe i ścienne, których wykonanie w istniejących już budynkach było bardzo trudne. PowerKon NT stanowi więc nową, interesującą alternatywę przy zastosowaniu pomp ciepła. Zgodnie z hasłem duża wydajność na małej przestrzeni urządzenie PowerKon NT składa się z wysokowydajnego konwektora ze wspomaganiem wentylatorowym, i dekoracyjnej obudowy spełniającej nawet najwyższe wymagania architektury ekskluzywnie wykończonych pomieszczeń. PowerKon NT można również łączyć z ogrzewaniem powierzchniowym. PowerKon NT jest szybko reagującym systemem grzewczym wyrównującym bezwładność ogrzewania powierzchniowego. Dzięki temu pompy ciepła mogą zachować najwyższą skuteczność i pozwalają uzyskać największą oszczędność energii i komfort użytkowania. Silniki EC wykorzystują pobieraną energię w najbardziej wydajny sposób. Umożliwiają one, szczególnie w zakresie niskich obrotów, o wiele bardziej korzystną regulację niż stosowana zwykle regulacja fazowa, transformatorowa czy częstotliwościowa. Cechą szczególną jest przy tym to, że silnik prądu stałego dzięki inteligentnemu układowi komutatorowemu pracuje optymalnie na wszystkich obrotach. Oszczędność energii w porównaniu z tradycyjnymi silnikami z biegunem dzielonym: do 60 % Opis produktu / akcesoria PowerKon NT przegląd Wysokość mm Głębokość mm Długość mm Wysokość/ głębokość PowerKon mm Moc cieplna woda grzewcza 45/40 C t L = 20 C Moc cieplna woda grzewcza 35/30 C t L = 20 C Pojemność wodna l Masa kg Poziom ciśnienia akustycznego 35 db(a) Poziom ciśnienia akustycznego 28 db(a) Poziom ciśnienia akustycznego 35 db(a) Poziom ciśnienia akustycznego 28 db(a) ,07 15, ,43 18, ,79 22, ,15 28, x ,50 34, ,86 37, ,22 42, ,58 48, ,93 51,7 5

6 Opis produktu Przegląd typów Opis produktu / akcesoria Kolory specjalne na zapytanie Kod typu PowerKon (przykład) Wyposażenie regulacyjne 00 = elektromechaniczne C0 = KaControl, panel obsługi (sterownik KaControl) wbudowany C1 = KaControl, możliwość podłączenia zewnętrznego panelu obsługi (sterownik KaControl) Kod długości 10 = NP 750 mm 25 = NP 1500 mm 40 = NP 2250 mm 15 = NP 1000 mm 30 = NP 1750 mm 45 = NP 2500 mm 20 = NP 1250 mm 35 = NP 2000 mm 50 = NP 2750 mm Grupa art. cyfry 0 dla niezajętych pozycji Wysokość PowerKon 2 = 200 mm Głębokość 12 = 120 mm Wysokość 50 = 500 mm Wylot powietrza 5 = kratka liniowa Nr art. do DataNorm / edycji komp.: 1280 _(wstawić _ typ) 6

7 Opis produktu Zakres dostawy Akcesoria 1 Zakres dostawy PowerKon NT Obudowa ścienna z blachy stalowej 1z trwałą ochroną antykorozyjną dzięki fosfatowaniu, malowana proszkowo, z osłoną przednią i osłonami bocznymi, z wylotem powietrza w postaci kratki liniowej Wymiennik ciepła PowerKon miedziano-aluminiowy, lakierowany proszkowo 2 Konsola z modułem sterującym 4 Konsole z blachy stalowej 3 Zespół wentylatorowy z wentylatorami poprzecznymi EC 5 Kolory Obudowa ścienna jest standardowo malowana proszkowo na kolor biały RAL 9016, kratka liniowa na kolor RAL 9006; inne kolory na zapytanie. Opis produktu / akcesoria 3 5 Wymiennik ciepła PowerKon Produkt firmy Kampmann posiadający szczególne zalety: większa powierzchnia dzięki falowanym płytkom aluminiowym, dzięki temu wysoka wydajność przy niewielkich rozmiarach mała pojemność wodna, zapewniająca dobrą możliwość regulacji i szybkie nagrzewanie podwyższona stabilność kształtu dzięki wielokrotnemu tłoczeniu płytek praca w szczególnie ekonomicznym zakresie niskotemperaturowym, na przykład przy wodzie grzewczej 35/30 C lub 45/40 C dane techniczne / moce cieplne patrz str Akcesoria PowerKon NT Armatura przyłączeniowa obejmująca zawór termostatyczny 1/2 kątowy 6 i śrubunek powrotny 1/2 z odcięciem, kątowy 7oraz siłownik termoelektryczny 24 V 8 * Armatura przyłączeniowa Typ Napięcie 24 V Pobór mocy ok. 2 W Wysokość całkowita 60 mm Średnica 39 mm Złączka przyłączeniowa 30 x 1,5 mm *wkręty i kołki rozporowe we własnym zakresie Nr art. do DataNorm / edycji komp.: (wstawić _ typ) _ (akcesoria opcjonalne) 7

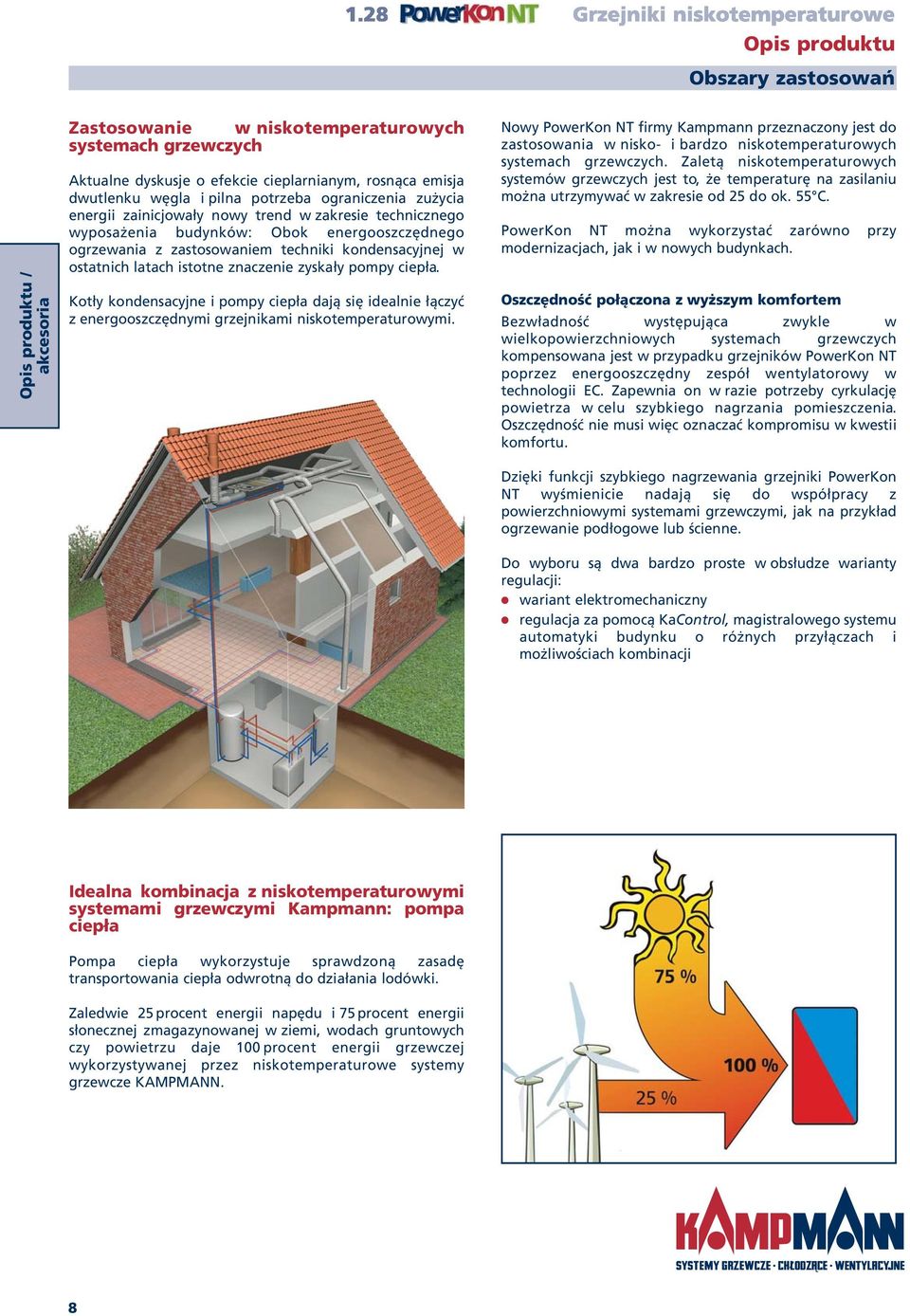

8 Opis produktu Obszary zastosowań Opis produktu / akcesoria Zastosowanie w niskotemperaturowych systemach grzewczych Aktualne dyskusje o efekcie cieplarnianym, rosnąca emisja dwutlenku węgla i pilna potrzeba ograniczenia zużycia energii zainicjowały nowy trend w zakresie technicznego wyposażenia budynków: Obok energooszczędnego ogrzewania z zastosowaniem techniki kondensacyjnej w ostatnich latach istotne znaczenie zyskały pompy ciepła. Kotły kondensacyjne i pompy ciepła dają się idealnie łączyć z energooszczędnymi grzejnikami niskotemperaturowymi. Nowy PowerKon NT firmy Kampmann przeznaczony jest do zastosowania w nisko- i bardzo niskotemperaturowych systemach grzewczych. Zaletą niskotemperaturowych systemów grzewczych jest to, że temperaturę na zasilaniu można utrzymywać w zakresie od 25 do ok. 55 C. PowerKon NT można wykorzystać zarówno przy modernizacjach, jak i w nowych budynkach. Oszczędność połączona z wyższym komfortem Bezwładność występująca zwykle w wielkopowierzchniowych systemach grzewczych kompensowana jest w przypadku grzejników PowerKon NT poprzez energooszczędny zespół wentylatorowy w technologii EC. Zapewnia on w razie potrzeby cyrkulację powietrza w celu szybkiego nagrzania pomieszczenia. Oszczędność nie musi więc oznaczać kompromisu w kwestii komfortu. Dzięki funkcji szybkiego nagrzewania grzejniki PowerKon NT wyśmienicie nadają się do współpracy z powierzchniowymi systemami grzewczymi, jak na przykład ogrzewanie podłogowe lub ścienne. Do wyboru są dwa bardzo proste w obsłudze warianty regulacji: wariant elektromechaniczny regulacja za pomocą KaControl, magistralowego systemu automatyki budynku o różnych przyłączach i możliwościach kombinacji Idealna kombinacja z niskotemperaturowymi systemami grzewczymi Kampmann: pompa ciepła Pompa ciepła wykorzystuje sprawdzoną zasadę transportowania ciepła odwrotną do działania lodówki. Zaledwie 25 procent energii napędu i 75 procent energii słonecznej zmagazynowanej w ziemi, wodach gruntowych czy powietrzu daje 100 procent energii grzewczej wykorzystywanej przez niskotemperaturowe systemy grzewcze KAMPMANN. 8

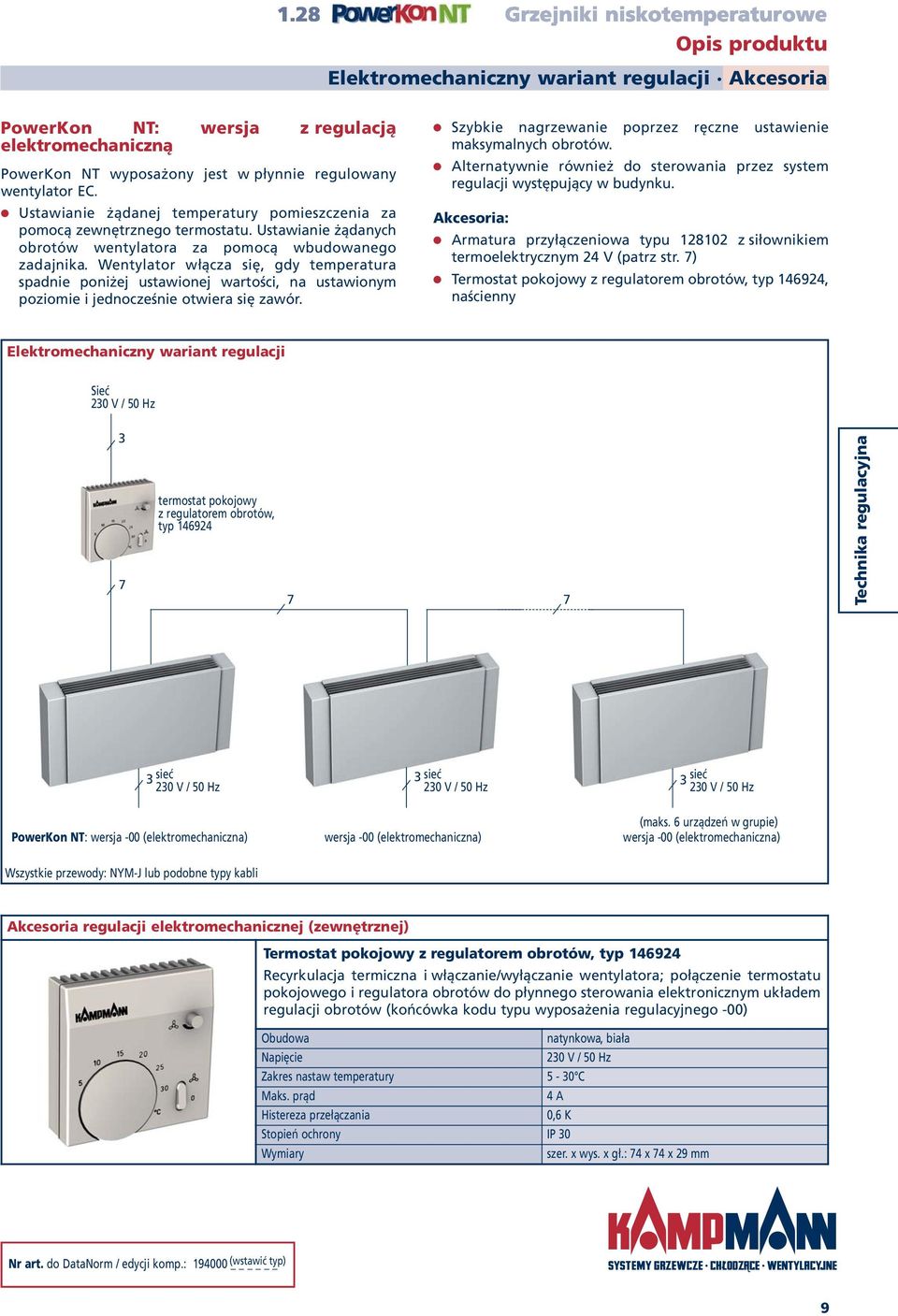

9 Opis produktu Elektromechaniczny wariant regulacji Akcesoria PowerKon NT: wersja z regulacją elektromechaniczną PowerKon NT wyposażony jest w płynnie regulowany wentylator EC. Ustawianie żądanej temperatury pomieszczenia za pomocą zewnętrznego termostatu. Ustawianie żądanych obrotów wentylatora za pomocą wbudowanego zadajnika. Wentylator włącza się, gdy temperatura spadnie poniżej ustawionej wartości, na ustawionym poziomie i jednocześnie otwiera się zawór. Szybkie nagrzewanie poprzez ręczne ustawienie maksymalnych obrotów. Alternatywnie również do sterowania przez system regulacji występujący w budynku. Akcesoria: Armatura przyłączeniowa typu z siłownikiem termoelektrycznym 24 V (patrz str. 7) Termostat pokojowy z regulatorem obrotów, typ , naścienny Elektromechaniczny wariant regulacji Sieć 230 V / 50 Hz 3 7 termostat pokojowy z regulatorem obrotów, typ Technika regulacyjna 3 sieć 230 V / 50 Hz 3 sieć 230 V / 50 Hz 3 sieć 230 V / 50 Hz (maks. 6 urządzeń w grupie) PowerKon NT: wersja -00 (elektromechaniczna) wersja -00 (elektromechaniczna) wersja -00 (elektromechaniczna) Wszystkie przewody: NYM-J lub podobne typy kabli Akcesoria regulacji elektromechanicznej (zewnętrznej) Termostat pokojowy z regulatorem obrotów, typ Recyrkulacja termiczna i włączanie/wyłączanie wentylatora; połączenie termostatu pokojowego i regulatora obrotów do płynnego sterowania elektronicznym układem regulacji obrotów (końcówka kodu typu wyposażenia regulacyjnego -00) Obudowa natynkowa, biała Napięcie 230 V / 50 Hz Zakres nastaw temperatury 5-30 C Maks. prąd 4 A Histereza przełączania 0,6 K Stopień ochrony IP 30 Wymiary szer. x wys. x gł.: 74 x 74 x 29 mm Nr art. do DataNorm / edycji komp.: (wstawić _ typ) _ 9

10 Technika regulacyjna Wariant regulacji w technologii KaControl Akcesoria PowerKon NT z technologią KaControl W celu zapewnienia prostej instalacji na miejscu grzejniki PowerKon NT z technologią KaControl oferują fabrycznie ustawione rozwiązanie. Sterownik KaControl (panel obsługi) wbudowany jest w obudowę PowerKon NT (wyposażenie regulacyjne -C0) lub oferowany jest jako zewnętrzny panel obsługi (wyposażenie regulacyjne -C1). Zintegrowany program czasowy do programowania funkcji dziennych i tygodniowych Praca kilku grzejników PowerKon NT w sieci KaControl (konfiguracja grupowa) Ustawianie kilku grzejników równolegle na jednym panelu obsługi Szybkie nagrzewanie poprzez ręczne ustawienie intensywnego poziomu. Możliwy tryb chłodzenia (chłodzenie suche) Funkcje regulacji technologii KaControl: W zależności od zmierzonego zapotrzebowania na ogrzewanie pomieszczenia grzejnik PowerKon NT pracuje najpierw z naturalną konwekcją. W razie potrzeby wspomagająco płynnie załączany jest energooszczędny wentylator EC. Akcesoria: Armatura przyłączeniowa typu z siłownikiem termoelektrycznym 24 V (patrz str. 7) Sterownik KaControl typu , naścienny Technika regulacyjna Wariant regulacji z technologią KaControl opcja: sterownik KaControl, typ , naścienny 3* 2* wbudowany sterownik KaControl 2* 3 sieć 3 sieć 230 V / 50 Hz 230 V / 50 Hz 3 sieć 230 V / 50 Hz Kabel zasilający: NYM-J lub podobne typy kabli *okablowanie magistralowe Cat 5, 2 x 2 x 0,8 mm Ø (maks. 6 urządzeń w grupie) Akcesoria KaControl (zewn.) Sterownik KaControl, typ , naścienny tylko w połączeniu z grzejnikiem PowerKon NT z przyłączem zewnętrznego panelu obsługi (końcówka kodu typu wyposażenia regulacyjnego -C1) Obudowa podtynkowa, biała Napięcie 12 V DC Stopień ochrony IP 30 Klasa ochrony bardzo niskie napięcie bezpieczne Wymiary elementu naściennego szer. x wys. x gł.: 85 x 85 x 35 mm (z pokrętłem) Głębokość puszki podtynkowej 30 mm Nr art. do DataNorm / edycji komp.: _(wstawić _ typ) _ 10

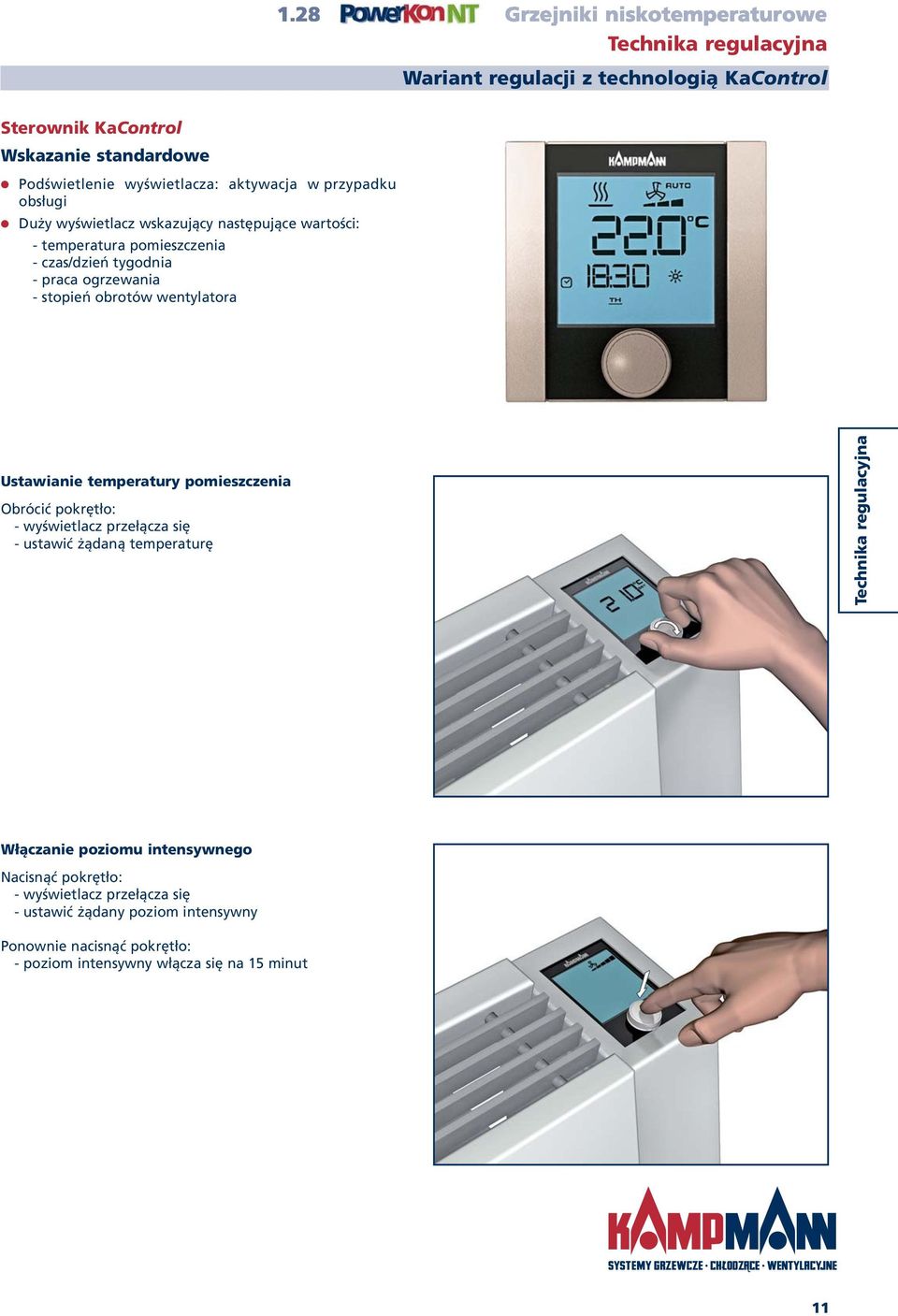

11 Technika regulacyjna Wariant regulacji z technologią KaControl Sterownik KaControl Wskazanie standardowe Podświetlenie wyświetlacza: aktywacja w przypadku obsługi Duży wyświetlacz wskazujący następujące wartości: - temperatura pomieszczenia - czas/dzień tygodnia - praca ogrzewania - stopień obrotów wentylatora Ustawianie temperatury pomieszczenia Obrócić pokrętło: - wyświetlacz przełącza się - ustawić żądaną temperaturę Technika regulacyjna Włączanie poziomu intensywnego Nacisnąć pokrętło: - wyświetlacz przełącza się - ustawić żądany poziom intensywny Ponownie nacisnąć pokrętło: - poziom intensywny włącza się na 15 minut 11

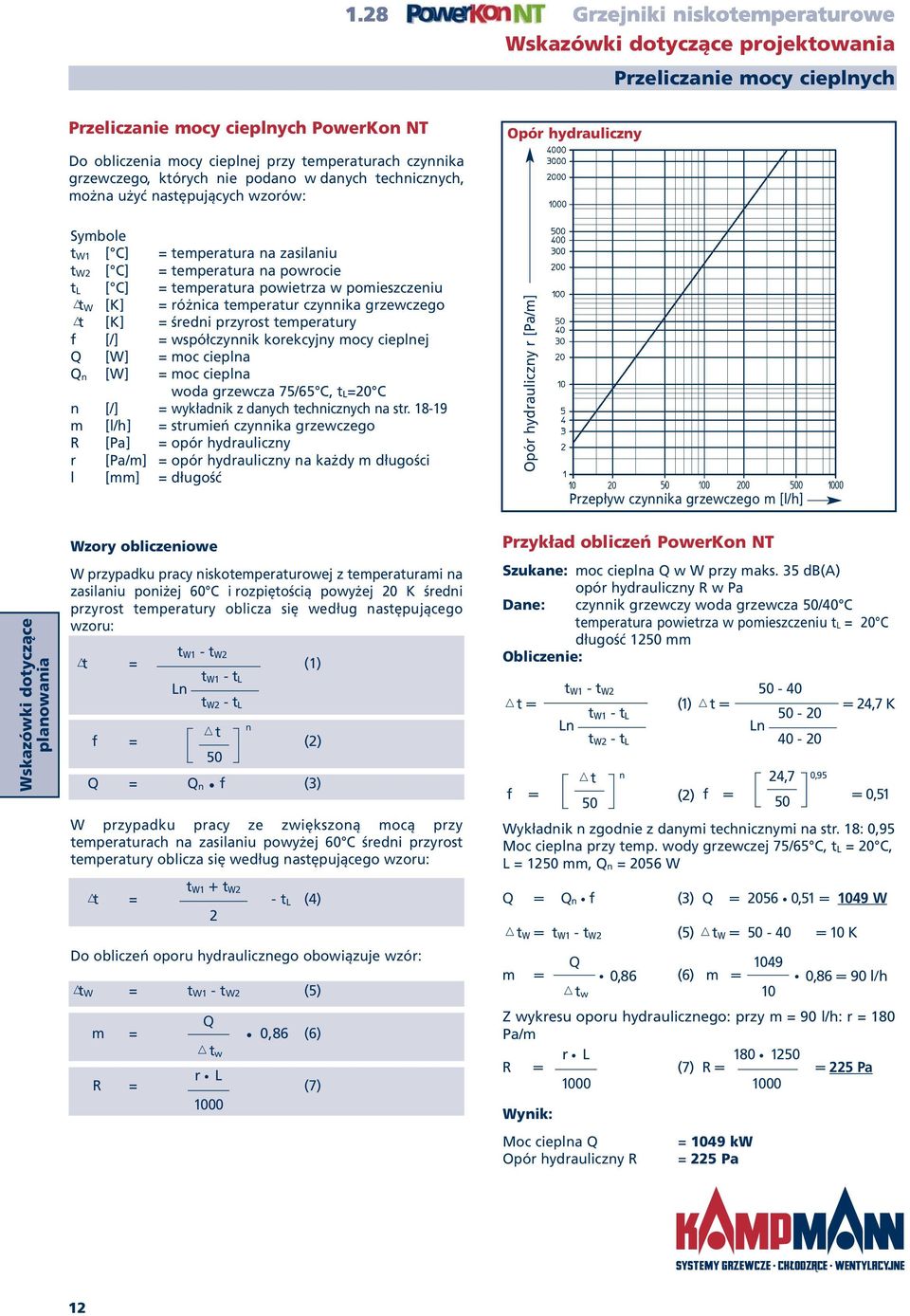

12 Wskazówki dotyczące projektowania Przeliczanie mocy cieplnych Przeliczanie mocy cieplnych PowerKon NT Do obliczenia mocy cieplnej przy temperaturach czynnika grzewczego, których nie podano w danych technicznych, można użyć następujących wzorów: Opór hydrauliczny Symbole t W1 [ C] = temperatura na zasilaniu t W2 [ C] = temperatura na powrocie t L [ C] = temperatura powietrza w pomieszczeniu +t W [K] = różnica temperatur czynnika grzewczego +t [K] = średni przyrost temperatury f [/] = współczynnik korekcyjny mocy cieplnej Q [W] = moc cieplna Q n [W] = moc cieplna woda grzewcza 75/65 C, t L=20 C n [/] = wykładnik z danych technicznych na str m [l/h] = strumień czynnika grzewczego R [Pa] = opór hydrauliczny r [Pa/m] = opór hydrauliczny na każdy m długości l [mm] = długość Opór hydrauliczny r [Pa/m] Przepływ czynnika grzewczego m [l/h] Wskazówki dotyczące planowania Wzory obliczeniowe W przypadku pracy niskotemperaturowej z temperaturami na zasilaniu poniżej 60 C i rozpiętością powyżej 20 K średni przyrost temperatury oblicza się według następującego wzoru: +t = t W1 - t W2 t W1 - t L (1) Ln t W2 - t L f = +t 50 n (2) Q = Q n f (3) W przypadku pracy ze zwiększoną mocą przy temperaturach na zasilaniu powyżej 60 C średni przyrost temperatury oblicza się według następującego wzoru: +t = t W1 + t W2 - t L (4) 2 Do obliczeń oporu hydraulicznego obowiązuje wzór: +t W = t W1 - t W2 (5) m = Q +t w 0,86 (6) R = r L (7) 1000 Przykład obliczeń PowerKon NT Szukane: moc cieplna Q w W przy maks. 35 db(a) opór hydrauliczny R w Pa Dane: czynnik grzewczy woda grzewcza 50/40 C temperatura powietrza w pomieszczeniu t L = 20 C długość 1250 mm Obliczenie: t W1 - t W t = (1) +t = = 24,7 K t W1 - t L Ln Ln t W2 - t L f = n (2) f = 0,95 = 0,51 Wykładnik n zgodnie z danymi technicznymi na str. 18: 0,95 Moc cieplna przy temp. wody grzewczej 75/65 C, t L = 20 C, L = 1250 mm, Q n = 2056 W Q = Q n f (3) Q = ,51 = 1049 W +t W = t W1 - t W2 (5) +t W = = 10 K m = 0,86 (6) m = 0,86 = 90 l/h Z wykresu oporu hydraulicznego: przy m = 90 l/h: r = 180 Pa/m r L R = (7) R = = 225 Pa Wynik: +t 50 Q t w 10 Moc cieplna Q Opór hydrauliczny R = 1049 kw = 225 Pa 24,

13 Dane techniczne Wymiary przyłącza wody i prądu Wymiary przyłącza zaworu* Przyłącze elektryczne Przyłącze wodne z lewej Przekrój Przyłącze wodne z prawej Przekrój Moduł przyłącza elektrycznego i sterowania 2 Przyłącze zasilania 1/2 3 Przyłącze powrotu 1/2 4 Odpowietrzenie 5 Zawór termostatyczny, kątowy 1/2 (akcesoria) 6 Siłownik termoelektryczny 24 V (akcesoria) 7 Śrubunek odcinający montowany na powrocie 1/2, kątowy (akcesoria) Dane techniczne Przyłącze elektryczne Podtynkowa strefa instalacyjna na przewody sieciowe 230 V / 50 Hz *Wymiary dopasowane do armatury przyłączeniowej Kampmann typu (akcesoria opcjonalne) Wszystkie wymiary w mm 13

14 Dane techniczne Wykresy szybkiego doboru Woda grzewcza 75/65 C; t L = 20 C Dane techniczne Moc cieplna QH [W] Poziom ciśnienia akustycznego [db(a)] 1) Woda grzewcza 55/45 C; t L = 20 C Moc cieplna QH [W] Poziom ciśnienia akustycznego [db(a)] 1) 1) Poziomy ciśnienia akustycznego zmierzono w odległości 2 m w pomieszczeniu o kubaturze 100 m 3 i czasie pogłosu 0,5 s (zgodnie z VDI 2081) 14

15 Dane techniczne Wykresy szybkiego doboru Woda grzewcza 45/40 C; t L = 20 C Poziom ciśnienia akustycznego [db(a)] 1) Woda grzewcza 35/30 C; t L = 20 C Moc cieplna QH [W] Dane techniczne Moc cieplna QH [W] Poziom ciśnienia akustycznego [db(a)] 1) 1) Poziomy ciśnienia akustycznego zmierzono w odległości 2 m w pomieszczeniu o kubaturze 100 m 3 i czasie pogłosu 0,5 s (zgodnie z VDI 2081) 15

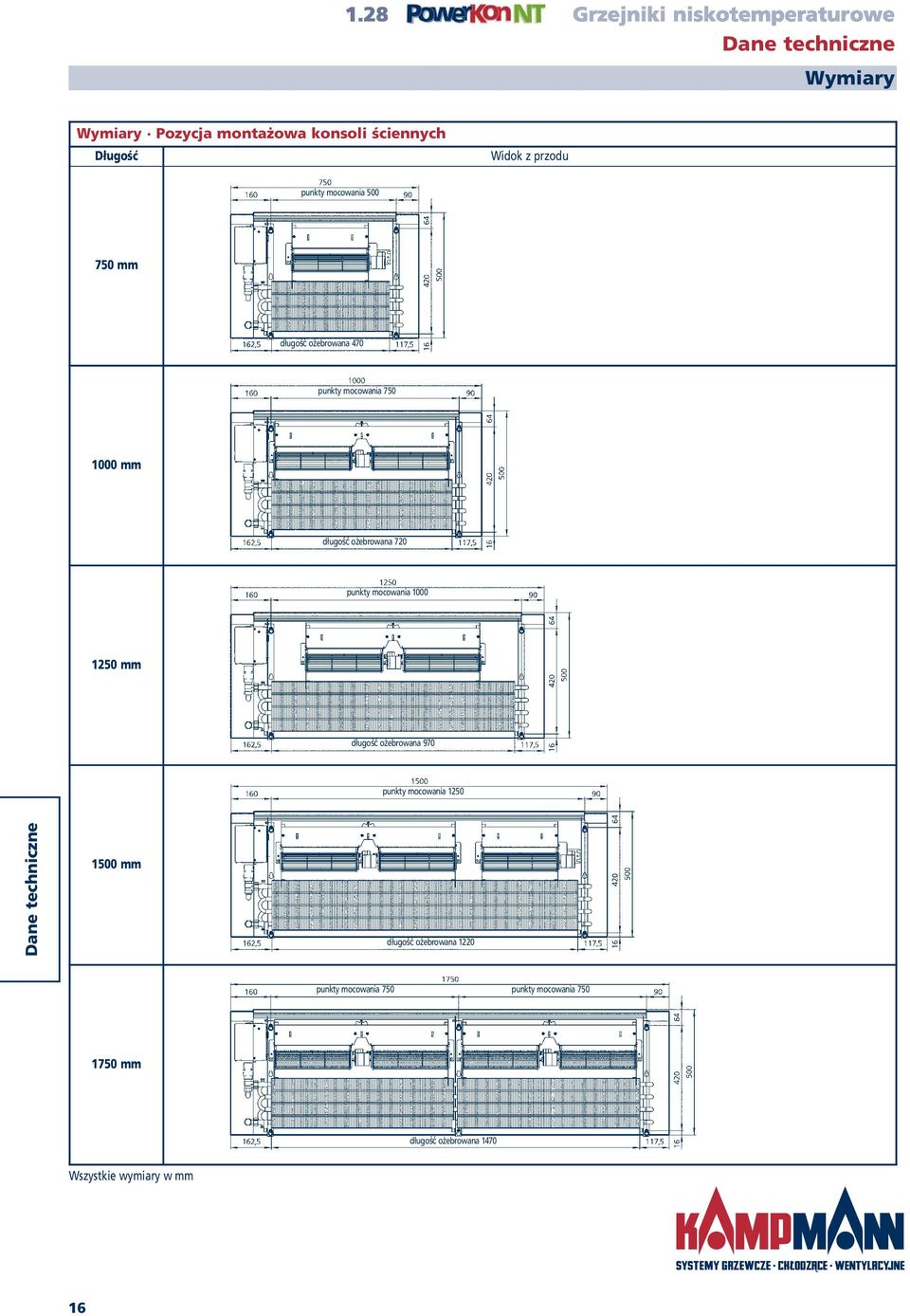

16 Dane techniczne Wymiary Wymiary Pozycja montażowa konsoli ściennych Długość Widok z przodu punkty mocowania mm długość ożebrowana 470 punkty mocowania mm długość ożebrowana 720 punkty mocowania mm długość ożebrowana 970 punkty mocowania 1250 Dane techniczne 1500 mm długość ożebrowana 1220 punkty mocowania 750 punkty mocowania mm długość ożebrowana 1470 Wszystkie wymiary w mm 16

17 Dane techniczne Wymiary Wymiary Pozycja montażowa konsoli ściennych Długość Widok z przodu punkty mocowania 875 punkty mocowania mm długość ożebrowana 1720 punkty mocowania 775 punkty mocowania mm Sytuacja przy przyłączu z lewej długość ożebrowana 1970 punkty mocowania 1225 punkty mocowania mm Sytuacja przy przyłączu z prawej (konsola przeniesiona) długość ożebrowana 1970 punkty mocowania 750 punkty mocowania 750 punkty mocowania mm długość ożebrowana 2220 Dane techniczne punkty mocowania 833,3 punkty mocowania 833,3 punkty mocowania 833, mm długość ożebrowana 2470 Wszystkie wymiary w mm 17

18 Dane techniczne Moce cieplne Moce chłodnicze Moc cieplna/moc chłodnicza Długość 750 mm Długość 1000 mm Długość 1250 mm Poziom pracy Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom ciśnienia akustycznego 1) db(a) Poziom ciś. akust. db(a) Wykładnik n 2) - 0,94 0,94 0,96 1,44 0,94 0,95 0,98 1,44 0,94 0,95 0,98 1,44 Czynnik grzewczy woda grzewcza C Temp. pomieszcz enia tl Moc cieplna 3) przy temperaturze powietrza w pomieszczeniu t L w W C QH QH QH QH QH QH QH QH QH QH QH QH Woda grz. 75/ Woda grzewcza 55/45 Woda grzewcza 45/40 Woda grzewcza 35/30 Czynnik chłodniczy woda lodowa C 16/ Temp. pomieszcz enia tl C Moc chłodnicza 3), 4) przy temperaturze powietrza w pomieszczeniu t L w W QK QK QK QK QK QK QK QK QK QK QK QK Moc cieplna/moc chłodnicza Długość 1500 mm Długość 1750 mm Długość 2000 mm Dane techniczne Poziom pracy Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Poziom ciśnienia akustycznego 1) db(a) Poziom ciś. akust. db(a) Wykładnik n 2) - 0,94 0,95 0,98 1,44 0,94 0,96 0,99 1,44 0,94 0,96 0,99 1,44 Czynnik grzewczy woda grzewcza C Temp. pomieszcz enia tl C Moc cieplna 3) przy temperaturze powietrza w pomieszczeniu t L w W Konwekcja naturalna QH QH QH QH QH QH QH QH QH QH QH QH Woda grz.75/ Woda grzewcza 55/45 Woda grzewcza 45/40 Woda grzewcza 35/30 Czynnik chłodniczy woda lodowa C 16/ Temp. pomieszc zenia tl C Moc chłodnicza 3), 4) przy temperaturze powietrza w pomieszczeniu t L w W QK QK QK QK QK QK QK QK QK QK QK QK ) Poziomy ciśnienia akustycznego zmierzono w odległości 2 m w pomieszczeniu o kubaturze 100 m 3 i czasie pogłosu 0,5 s (zgodnie z VDI 2081). 2) Wykładnik n dla ogrzewania 3) Moc regulowana płynnie 4) Moce chłodnicze przy innych temperaturach czynnika chłodniczego na zapytanie

19 Dane techniczne Moce cieplne Moce chłodnicze Pobór mocy Moc cieplna/moc chłodnicza Długość 2250 mm Długość 2500 mm Długość 2750 mm Poziom pracy Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Konwekcja naturalna Poziom intensywny Praca z wydajnością podstawową Poziom ciśnienia akustycznego 1) db(a) Poziom ciś. akust. db(a) Wykładnik n 2) - 0,94 0,96 0,99 1,44 0,94 0,97 1,00 1,44 0,94 0,97 1,00 1,44 Czynnik grzewczy woda grzewcza C Temp. pomieszcz enia tl C Moc cieplna 3) przy temperaturze powietrza w pomieszczeniu t L w W Konwekcja naturalna QH QH QH QH QH QH QH QH QH QH QH QH Woda grz. 75/ Woda grzewcza 55/45 Woda grzewcza 45/40 Woda grzewcza 35/30 Czynnik chłodniczy woda lodowa C 16/ Temp. pomieszcz enia tl C Moc chłodnicza 3), 4) przy temperaturze powietrza w pomieszczeniu t L w W QK QK QK QK QK QK QK QK QK QK QK QK Pobór mocy elektrycznej Długość [mm] Praca z wydajnością podstawową [W] Poziom intensywny [W] Dane techniczne 1) Poziomy ciśnienia akustycznego zmierzono w odległości 2 m w pomieszczeniu o kubaturze 100 m 3 i czasie pogłosu 0,5 s (zgodnie z VDI 2081). 2) Wykładnik n dla ogrzewania 3) Moc regulowana płynnie 4) Moce chłodnicze przy innych temperaturach czynnika chłodniczego na zapytanie 19

20 Opisy ofertowe Niskotemperaturowy grzejnik PowerKon NT Ilość Sztuka Nr art Opis Kampmann PowerKon NT Grzejniki niskotemperaturowe do montażu ściennego z wymiennikiem ciepła PowerKon miedziano-aluminiowym, w długościach standardowych, łatwy demontaż wszystkich części dzięki systemowi montażu bez śrub, składające się z następujących elementów: Wymiennik ciepła PowerKon z okrągłych rurek miedzianych z falowanymi aluminiowymi płytkami, lakierowany, większa powierzchnia i większa moc, odpowiedni do maks. stałego ciśnienia roboczego 10 bar i 120 C, z przyłączem jednostronnym 1/2 Obudowa z blachy stalowej, z trwałą ochroną antykorozyjną dzięki fosfatowaniu; wykonana jako jednoczęściowa obudowa konwektora z osłoną przednią i osłonami bocznymi, liniową kratką wylotu powietrza skierowaną do pomieszczenia; obudowa lakierowana proszkowo na kolor biały RAL 9016, łatwa w czyszczeniu, bardzo gładka powierzchnia; kratka liniowa lakierowana proszkowo na kolor RAL 9006 Wentylator poprzeczny z wysokowydajnym silnikiem EC, solidna konstrukcja silnika z cicho pracującym wirnikiem wewnętrznym, płynna regulacja obrotów poprzez zewnętrzny sygnał 0-10 V, cicho pracujący komutatorowy układ elektroniczny, wbudowany zasilacz 230/24 V, fabrycznie okablowany do zacisków, z kanałem prowadzenia powietrza i zoptymalizowanym wylotem powietrza. Wyposażenie regulacyjne 00 = elektromechaniczne C0 = KaControl, wbudowany panel obsługi (sterownik KaControl) C1 = KaControl, przyłącze zewnętrznego panelu obsługi (sterownik KaControl) Długość: 750 mm 1000 mm 1250 mm 1500 mm 1750 mm 2000 mm 2250 mm 2500 mm 2750 mm Cena jednostkowa Cena łączna Opis sterownika KaControl patrz str Wysokość PowerKon 200 mm 50 Głębokość 120 mm 5 Wysokość 500 mm Wylot powietrza kratka liniowa Opisy ofertowe Uzupełnienie całkowitego numeru artykułu do DataNorm / edycji komp. Dane techniczne: Czynnik grzewczy woda grzewcza / C Czynnik chłodniczy woda lodowa / C Temperatura powietrza w pomieszczeniu C Moc cieplna W Moc chłodnicza W Pobór mocy W Grupa produktów 1.28, produkt firmy Kampmann, Nr art , typ 20
