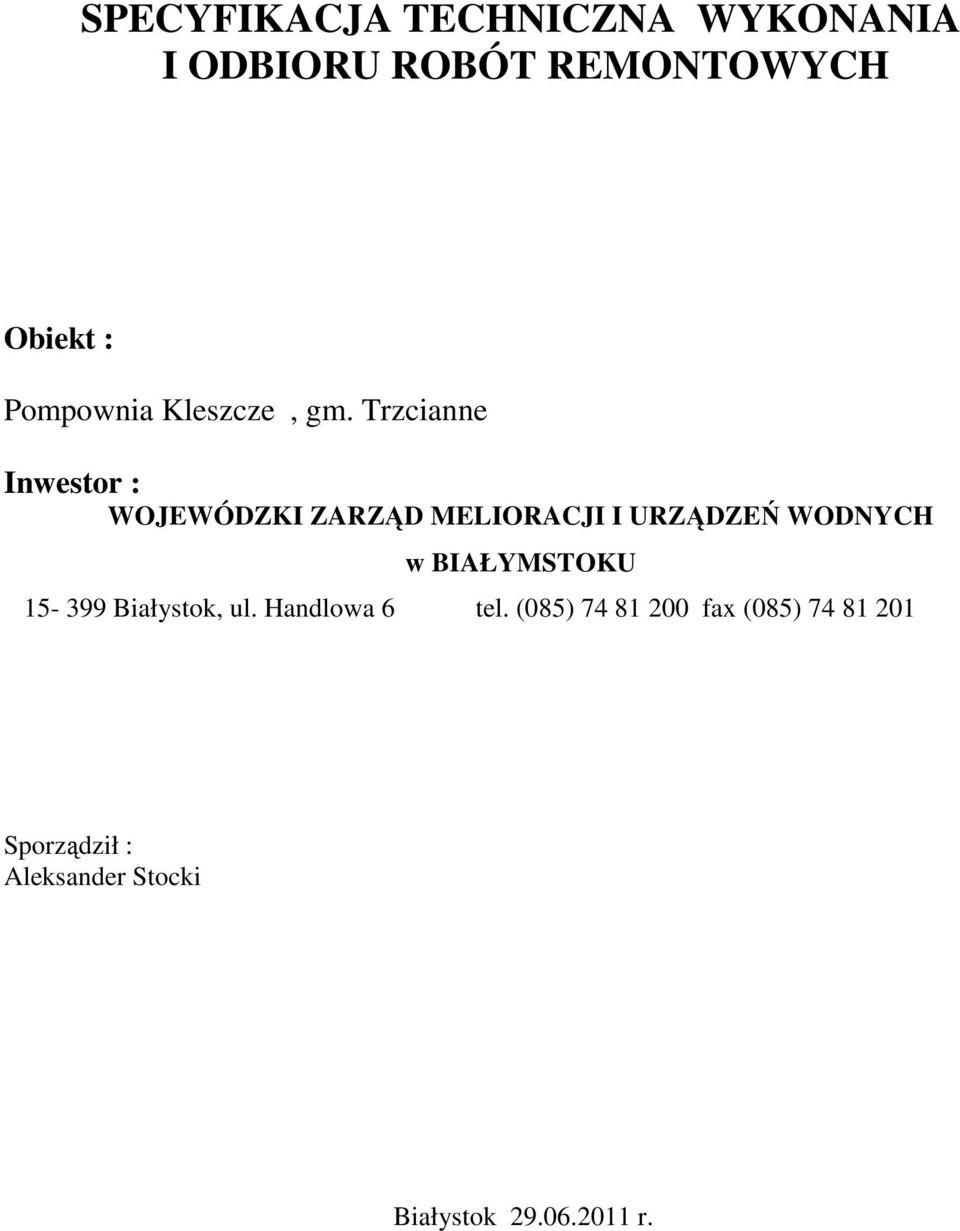

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT REMONTOWYCH Obiekt : Pompownia Kleszcze, gm. Trzcianne Inwestor : WOJEWÓDZKI ZARZĄD MELIORACJI I URZĄDZEŃ WODNYCH w BIAŁYMSTOKU Białystok, ul. Handlowa 6 tel. (085) fax (085) Sporządził : Aleksander Stocki Białystok r.

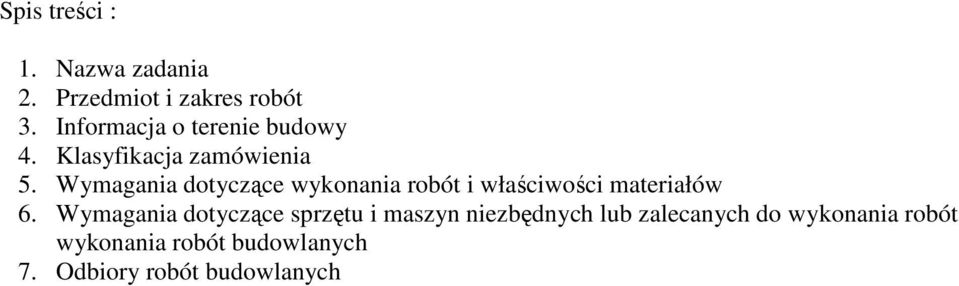

2 Spis treści : 1. Nazwa zadania 2. Przedmiot i zakres robót 3. Informacja o terenie budowy 4. Klasyfikacja zamówienia 5. Wymagania dotyczące wykonania robót i właściwości materiałów 6. Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót wykonania robót budowlanych 7. Odbiory robót budowlanych

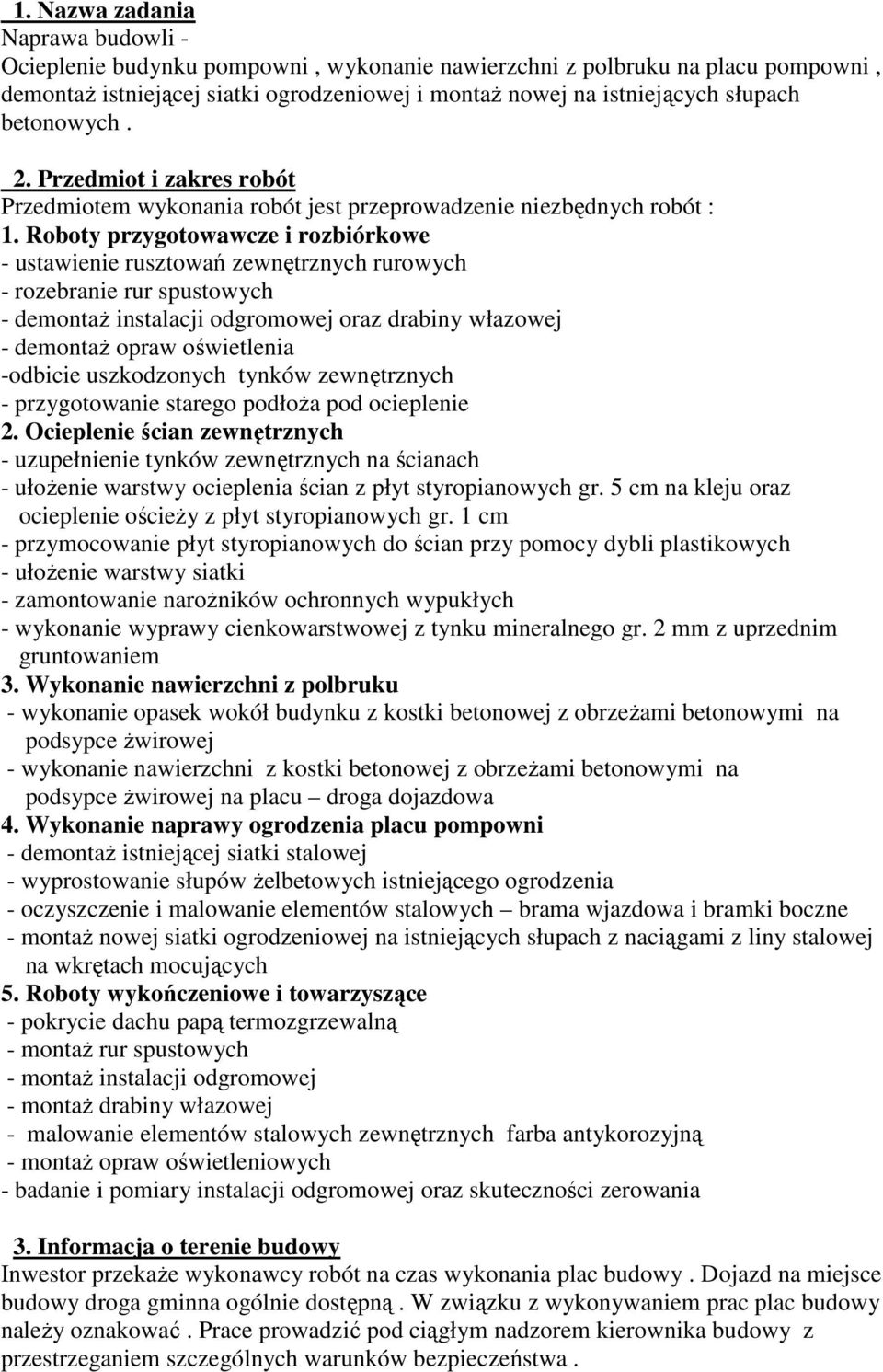

3 1. Nazwa zadania Naprawa budowli - Ocieplenie budynku pompowni, wykonanie nawierzchni z polbruku na placu pompowni, demontaŝ istniejącej siatki ogrodzeniowej i montaŝ nowej na istniejących słupach betonowych. 2. Przedmiot i zakres robót Przedmiotem wykonania robót jest przeprowadzenie niezbędnych robót : 1. Roboty przygotowawcze i rozbiórkowe - ustawienie rusztowań zewnętrznych rurowych - rozebranie rur spustowych - demontaŝ instalacji odgromowej oraz drabiny włazowej - demontaŝ opraw oświetlenia -odbicie uszkodzonych tynków zewnętrznych - przygotowanie starego podłoŝa pod ocieplenie 2. Ocieplenie ścian zewnętrznych - uzupełnienie tynków zewnętrznych na ścianach - ułoŝenie warstwy ocieplenia ścian z płyt styropianowych gr. 5 cm na kleju oraz ocieplenie ościeŝy z płyt styropianowych gr. 1 cm - przymocowanie płyt styropianowych do ścian przy pomocy dybli plastikowych - ułoŝenie warstwy siatki - zamontowanie naroŝników ochronnych wypukłych - wykonanie wyprawy cienkowarstwowej z tynku mineralnego gr. 2 mm z uprzednim gruntowaniem 3. Wykonanie nawierzchni z polbruku - wykonanie opasek wokół budynku z kostki betonowej z obrzeŝami betonowymi na podsypce Ŝwirowej - wykonanie nawierzchni z kostki betonowej z obrzeŝami betonowymi na podsypce Ŝwirowej na placu droga dojazdowa 4. Wykonanie naprawy ogrodzenia placu pompowni - demontaŝ istniejącej siatki stalowej - wyprostowanie słupów Ŝelbetowych istniejącego ogrodzenia - oczyszczenie i malowanie elementów stalowych brama wjazdowa i bramki boczne - montaŝ nowej siatki ogrodzeniowej na istniejących słupach z naciągami z liny stalowej na wkrętach mocujących 5. Roboty wykończeniowe i towarzyszące - pokrycie dachu papą termozgrzewalną - montaŝ rur spustowych - montaŝ instalacji odgromowej - montaŝ drabiny włazowej - malowanie elementów stalowych zewnętrznych farba antykorozyjną - montaŝ opraw oświetleniowych - badanie i pomiary instalacji odgromowej oraz skuteczności zerowania 3. Informacja o terenie budowy Inwestor przekaŝe wykonawcy robót na czas wykonania plac budowy. Dojazd na miejsce budowy droga gminna ogólnie dostępną. W związku z wykonywaniem prac plac budowy naleŝy oznakować. Prace prowadzić pod ciągłym nadzorem kierownika budowy z przestrzeganiem szczególnych warunków bezpieczeństwa.

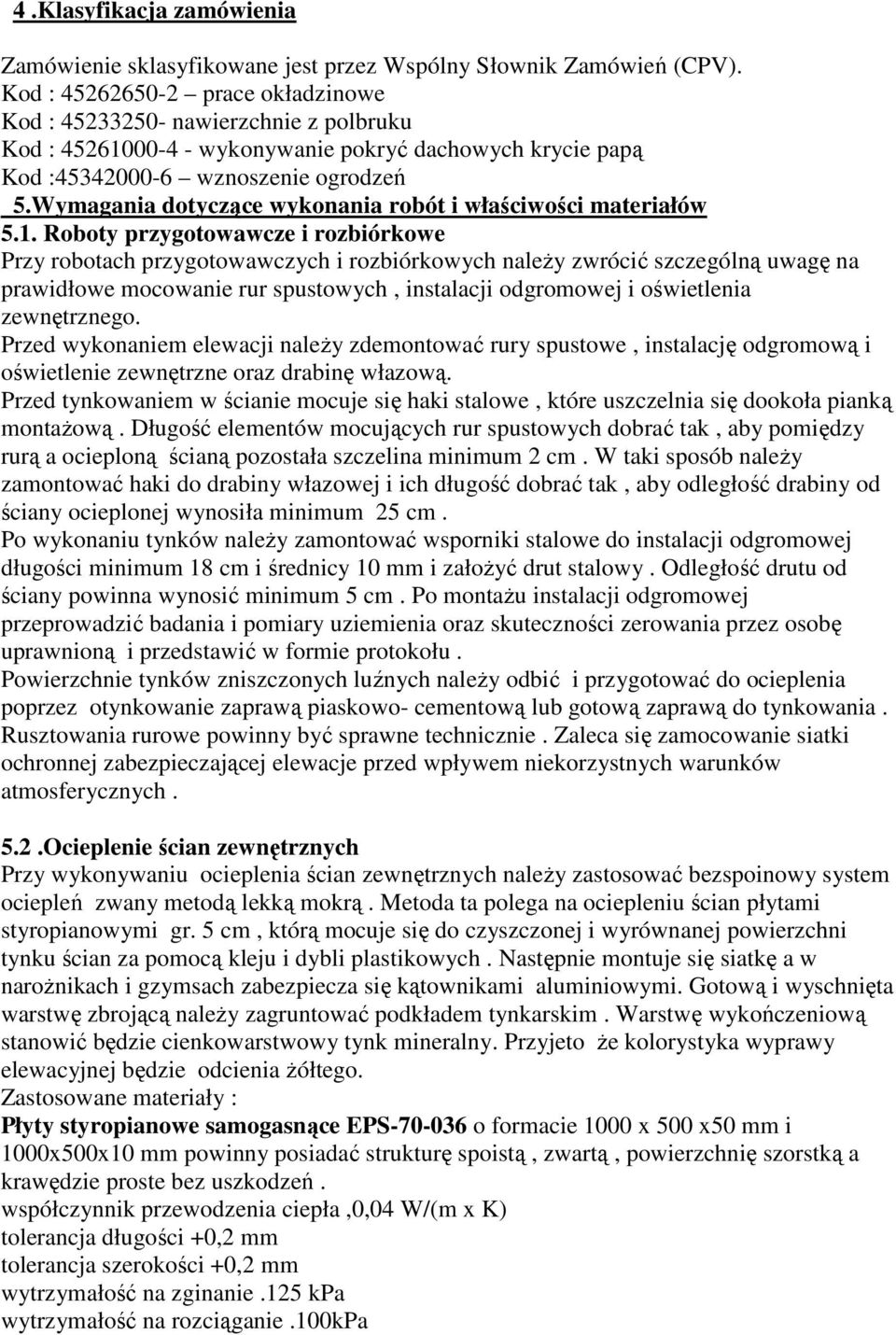

4 4.Klasyfikacja zamówienia Zamówienie sklasyfikowane jest przez Wspólny Słownik Zamówień (CPV). Kod : prace okładzinowe Kod : nawierzchnie z polbruku Kod : wykonywanie pokryć dachowych krycie papą Kod : wznoszenie ogrodzeń 5.Wymagania dotyczące wykonania robót i właściwości materiałów 5.1. Roboty przygotowawcze i rozbiórkowe Przy robotach przygotowawczych i rozbiórkowych naleŝy zwrócić szczególną uwagę na prawidłowe mocowanie rur spustowych, instalacji odgromowej i oświetlenia zewnętrznego. Przed wykonaniem elewacji naleŝy zdemontować rury spustowe, instalację odgromową i oświetlenie zewnętrzne oraz drabinę włazową. Przed tynkowaniem w ścianie mocuje się haki stalowe, które uszczelnia się dookoła pianką montaŝową. Długość elementów mocujących rur spustowych dobrać tak, aby pomiędzy rurą a ocieploną ścianą pozostała szczelina minimum 2 cm. W taki sposób naleŝy zamontować haki do drabiny włazowej i ich długość dobrać tak, aby odległość drabiny od ściany ocieplonej wynosiła minimum 25 cm. Po wykonaniu tynków naleŝy zamontować wsporniki stalowe do instalacji odgromowej długości minimum 18 cm i średnicy 10 mm i załoŝyć drut stalowy. Odległość drutu od ściany powinna wynosić minimum 5 cm. Po montaŝu instalacji odgromowej przeprowadzić badania i pomiary uziemienia oraz skuteczności zerowania przez osobę uprawnioną i przedstawić w formie protokołu. Powierzchnie tynków zniszczonych luźnych naleŝy odbić i przygotować do ocieplenia poprzez otynkowanie zaprawą piaskowo- cementową lub gotową zaprawą do tynkowania. Rusztowania rurowe powinny być sprawne technicznie. Zaleca się zamocowanie siatki ochronnej zabezpieczającej elewacje przed wpływem niekorzystnych warunków atmosferycznych. 5.2.Ocieplenie ścian zewnętrznych Przy wykonywaniu ocieplenia ścian zewnętrznych naleŝy zastosować bezspoinowy system ociepleń zwany metodą lekką mokrą. Metoda ta polega na ociepleniu ścian płytami styropianowymi gr. 5 cm, którą mocuje się do czyszczonej i wyrównanej powierzchni tynku ścian za pomocą kleju i dybli plastikowych. Następnie montuje się siatkę a w naroŝnikach i gzymsach zabezpiecza się kątownikami aluminiowymi. Gotową i wyschnięta warstwę zbrojącą naleŝy zagruntować podkładem tynkarskim. Warstwę wykończeniową stanowić będzie cienkowarstwowy tynk mineralny. Przyjeto Ŝe kolorystyka wyprawy elewacyjnej będzie odcienia Ŝółtego. Zastosowane materiały : Płyty styropianowe samogasnące EPS o formacie 1000 x 500 x50 mm i 1000x500x10 mm powinny posiadać strukturę spoistą, zwartą, powierzchnię szorstką a krawędzie proste bez uszkodzeń. współczynnik przewodzenia ciepła,0,04 W/(m x K) tolerancja długości +0,2 mm tolerancja szerokości +0,2 mm wytrzymałość na zginanie.125 kpa wytrzymałość na rozciąganie.100kpa

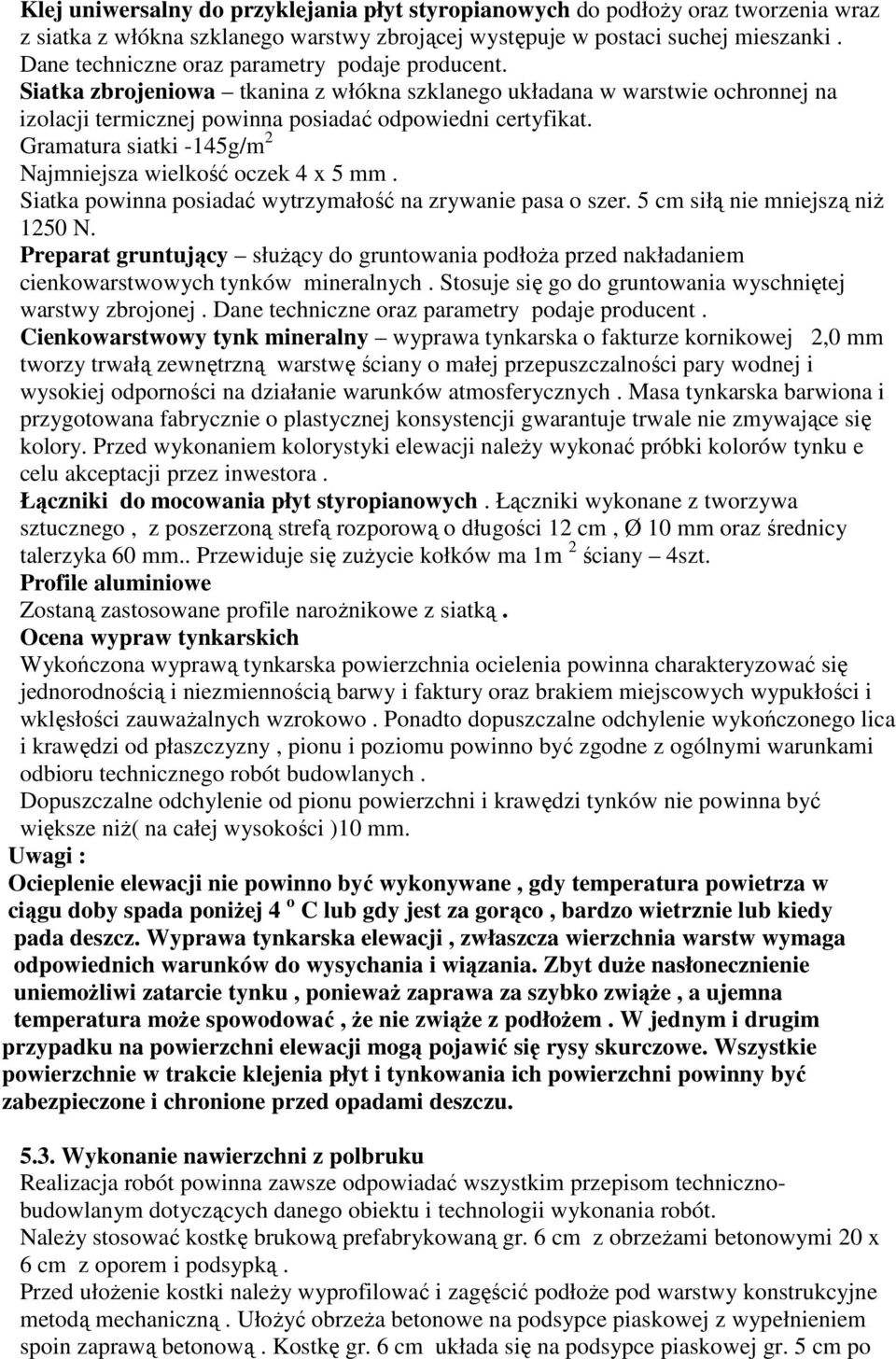

5 Klej uniwersalny do przyklejania płyt styropianowych do podłoŝy oraz tworzenia wraz z siatka z włókna szklanego warstwy zbrojącej występuje w postaci suchej mieszanki. Dane techniczne oraz parametry podaje producent. Siatka zbrojeniowa tkanina z włókna szklanego układana w warstwie ochronnej na izolacji termicznej powinna posiadać odpowiedni certyfikat. Gramatura siatki -145g/m 2 Najmniejsza wielkość oczek 4 x 5 mm. Siatka powinna posiadać wytrzymałość na zrywanie pasa o szer. 5 cm siłą nie mniejszą niŝ 1250 N. Preparat gruntujący słuŝący do gruntowania podłoŝa przed nakładaniem cienkowarstwowych tynków mineralnych. Stosuje się go do gruntowania wyschniętej warstwy zbrojonej. Dane techniczne oraz parametry podaje producent. Cienkowarstwowy tynk mineralny wyprawa tynkarska o fakturze kornikowej 2,0 mm tworzy trwałą zewnętrzną warstwę ściany o małej przepuszczalności pary wodnej i wysokiej odporności na działanie warunków atmosferycznych. Masa tynkarska barwiona i przygotowana fabrycznie o plastycznej konsystencji gwarantuje trwale nie zmywające się kolory. Przed wykonaniem kolorystyki elewacji naleŝy wykonać próbki kolorów tynku e celu akceptacji przez inwestora. Łączniki do mocowania płyt styropianowych. Łączniki wykonane z tworzywa sztucznego, z poszerzoną strefą rozporową o długości 12 cm, Ø 10 mm oraz średnicy talerzyka 60 mm.. Przewiduje się zuŝycie kołków ma 1m 2 ściany 4szt. Profile aluminiowe Zostaną zastosowane profile naroŝnikowe z siatką. Ocena wypraw tynkarskich Wykończona wyprawą tynkarska powierzchnia ocielenia powinna charakteryzować się jednorodnością i niezmiennością barwy i faktury oraz brakiem miejscowych wypukłości i wklęsłości zauwaŝalnych wzrokowo. Ponadto dopuszczalne odchylenie wykończonego lica i krawędzi od płaszczyzny, pionu i poziomu powinno być zgodne z ogólnymi warunkami odbioru technicznego robót budowlanych. Dopuszczalne odchylenie od pionu powierzchni i krawędzi tynków nie powinna być większe niŝ( na całej wysokości )10 mm. Uwagi : Ocieplenie elewacji nie powinno być wykonywane, gdy temperatura powietrza w ciągu doby spada poniŝej 4 o C lub gdy jest za gorąco, bardzo wietrznie lub kiedy pada deszcz. Wyprawa tynkarska elewacji, zwłaszcza wierzchnia warstw wymaga odpowiednich warunków do wysychania i wiązania. Zbyt duŝe nasłonecznienie uniemoŝliwi zatarcie tynku, poniewaŝ zaprawa za szybko zwiąŝe, a ujemna temperatura moŝe spowodować, Ŝe nie zwiąŝe z podłoŝem. W jednym i drugim przypadku na powierzchni elewacji mogą pojawić się rysy skurczowe. Wszystkie powierzchnie w trakcie klejenia płyt i tynkowania ich powierzchni powinny być zabezpieczone i chronione przed opadami deszczu Wykonanie nawierzchni z polbruku Realizacja robót powinna zawsze odpowiadać wszystkim przepisom technicznobudowlanym dotyczących danego obiektu i technologii wykonania robót. NaleŜy stosować kostkę brukową prefabrykowaną gr. 6 cm z obrzeŝami betonowymi 20 x 6 cm z oporem i podsypką. Przed ułoŝenie kostki naleŝy wyprofilować i zagęścić podłoŝe pod warstwy konstrukcyjne metodą mechaniczną. UłoŜyć obrzeŝa betonowe na podsypce piaskowej z wypełnieniem spoin zaprawą betonową. Kostkę gr. 6 cm układa się na podsypce piaskowej gr. 5 cm po

6 zagęszczeniu. Po ułoŝeniu kostki szczeliny wypełnić piaskiem i całość zagęścić zagęszczarka mechaniczną. Materiały powinny być potwierdzone przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania materiałów, które nie odpowiadają wymaganiom technicznym Wykonanie naprawy ogrodzenia placu pompowni Roboty naleŝ y rozpocząć od demontaŝu istniejącej siatki stalowej i wywiezieniem do miejsca składowania. Następnie naleŝy wyprostować słupy Ŝelbetowe istniejącego ogrodzenia. Montowanie nowej siatki ogrodzeniowej na istniejących słupach naleŝy rozpocząć od bramy wjazdowej i dalej postępująco montować wkręty mocujące na dole, górze i w części środkowej siatki oraz naciągi z liny stalowej. Wymiary siatki ocynkowanej powlekanej PCV - oczka 60 mm - grubość drutu 3,1 mm - wysokość 150 cm - kolor zielony. Po wykonaniu montaŝu siatki oczyścić i pomalować elementy stalowe ogrodzenia bramę wjazdową i bramki boczne. Materiały powinny być potwierdzone przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania materiałów, które nie odpowiadają wymaganiom technicznym Roboty wykończeniowe i towarzyszące Do pokrycia dachu pompowni naleŝy zastosować papą termozgrzewalną na lepiku asfaltowym. Materiały do pokryć dachowych powinny odpowiadać wymaganiom zawartych w normach polskich i aprobatach technicznych dopuszczających dany materiał do powszechnego uŝytku. Papa powinna być bez dziur, załamań, o równych krawędziach a powierzchnia bez widocznych śladów plam asfaltu. Roztwór asfaltowy do gruntowania zgodny z normą. W dalszej kolejności naleŝy wykonać montaŝ rur spustowych, instalacji odgromowej, montaŝ drabiny włazowej, montaŝ opraw oświetleniowych na uprzednio zamontowanych hakach stalowych. Elementy stalowe zewnętrzne (drzwi, drabina, parapety okienne )pomalować farba antykorozyjną koloru zielonego. 6.Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót wykonania robót budowlanych Do wykonania robót ociepleniowych ścian pompowni naleŝy zastosować atestowane rusztowania rurowe z atestowanymi pomostami drewnianymi, z barierkami ochronnymi z wykonaniem zabezpieczeń siatką ochronną. Do wykonania nawierzchni z polbruku naleŝy zastosować - koparka podsiębierna - ciagnik z przyczepą - Ŝuraw samochodowy - zagęszczarka mechaniczna. Wszystkie maszyny powinny być sprawne technicznie. Do wykonania ogrodzenia zastosować naleŝy następujący sprzęt : - samochód skrzyniowy - wiertarka mechaniczna.

7 7.Odbiory robót budowlanych Przedmiot zmówienia winien być wykony zgodnie z załączonym przedmiarem robót stanowiący integralną część niniejszej specyfikacji. Załączone przedmiary podlegaja obowiązkowej weryfikacji przez Wykonawcę odnośnie obmiarów. Wykonawca zobowiązany jest zapoznać się z przedmiarem robót i dokonać ich weryfikacji ze stanem rzeczywistym oraz przeprowadzić wizje lokalną. Błędne naliczanie ilości robót w kosztorysie ofertowym nie zwalnia Wykonawcy z wykonania wszystkich robót. Wykonane roboty podlegają następującym odbiorom : - wykonania robót podlegających zakryciu z wpisem do dziennika budowy - odbiór końcowy - odbiór pogwarancyjny.
