1 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) ,

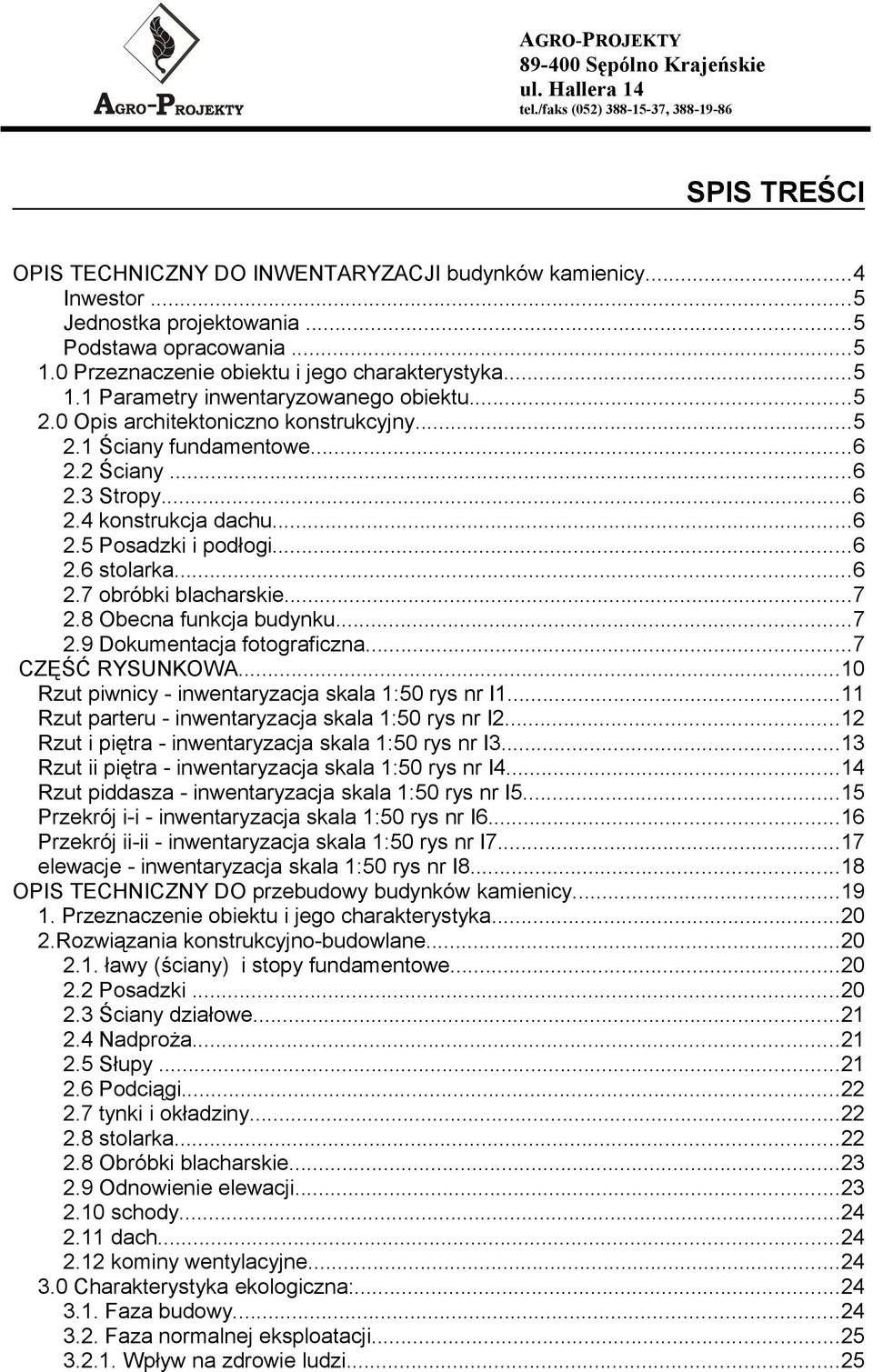

2 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , SPIS TREŚCI OPIS TECHNICZNY DO INWENTARYZACJI budynków kamienicy...4 Inwestor...5 Jednostka projektowania...5 Podstawa opracowania Przeznaczenie obiektu i jego charakterystyka Parametry inwentaryzowanego obiektu Opis architektoniczno konstrukcyjny Ściany fundamentowe Ściany Stropy konstrukcja dachu Posadzki i podłogi stolarka obróbki blacharskie Obecna funkcja budynku Dokumentacja fotograficzna...7 CZĘŚĆ RYSUNKOWA...10 Rzut piwnicy inwentaryzacja skala 1:50 rys nr I Rzut parteru inwentaryzacja skala 1:50 rys nr I Rzut i piętra inwentaryzacja skala 1:50 rys nr I Rzut ii piętra inwentaryzacja skala 1:50 rys nr I Rzut piddasza inwentaryzacja skala 1:50 rys nr I Przekrój ii inwentaryzacja skala 1:50 rys nr I Przekrój iiii inwentaryzacja skala 1:50 rys nr I elewacje inwentaryzacja skala 1:50 rys nr I OPIS TECHNICZNY DO przebudowy budynków kamienicy Przeznaczenie obiektu i jego charakterystyka Rozwiązania konstrukcyjnobudowlane ławy (ściany) i stopy fundamentowe Posadzki Ściany działowe Nadproża Słupy Podciągi tynki i okładziny stolarka Obróbki blacharskie Odnowienie elewacji schody dach kominy wentylacyjne Charakterystyka ekologiczna: Faza budowy Faza normalnej eksploatacji Wpływ na zdrowie ludzi...25

3 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Wpływ na stan powietrza atmosferycznego Wpływ na klimat akustyczny Wpływ na wody powierzchniowe i podziemne Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Opis ogólny projektowanych robót obliczenia statyczne wymiarowanie...27 Obliczenia statyczne Część rysunkowa przebudowa...60 RZUT PIWNIC przebudowa Rys. Nr 1A...61 RZUT parteru przebudowa Rys. Nr 2A...62 RZUT I piętra przebudowa Rys. Nr 3A...63 RZUT II piętra przebudowa Rys. Nr 4A...64 RZUT poddasza przebudowa Rys. Nr 5A...65 RZUT dachu przebudowa Rys. Nr 6A...66 Elewacje przebudowa Rys. Nr 7A...67 Przekrój II przebudowa Rys. Nr 8A...68 Przekrój IIII przebudowa Rys. Nr 9A...69 Zestawienie stolarki przebudowa Rys. Nr 10A...70 Schody zbrojenie przebudowa Rys. Nr 1K...71 Stopa fundamentowa F2 przebudowa Rys. Nr 2K...72 Stopa fundamentowa F1 przebudowa Rys. Nr 3K...73 Stopa fundamentowa F3 przebudowa Rys. Nr 4K...74 Słup żelbetowy S3 przebudowa Rys. Nr 5K...75 Słup żelbetowy S2 przebudowa Rys. Nr 6K...76 Stopa fundamentowa F4 przebudowa Rys. Nr 6K...77

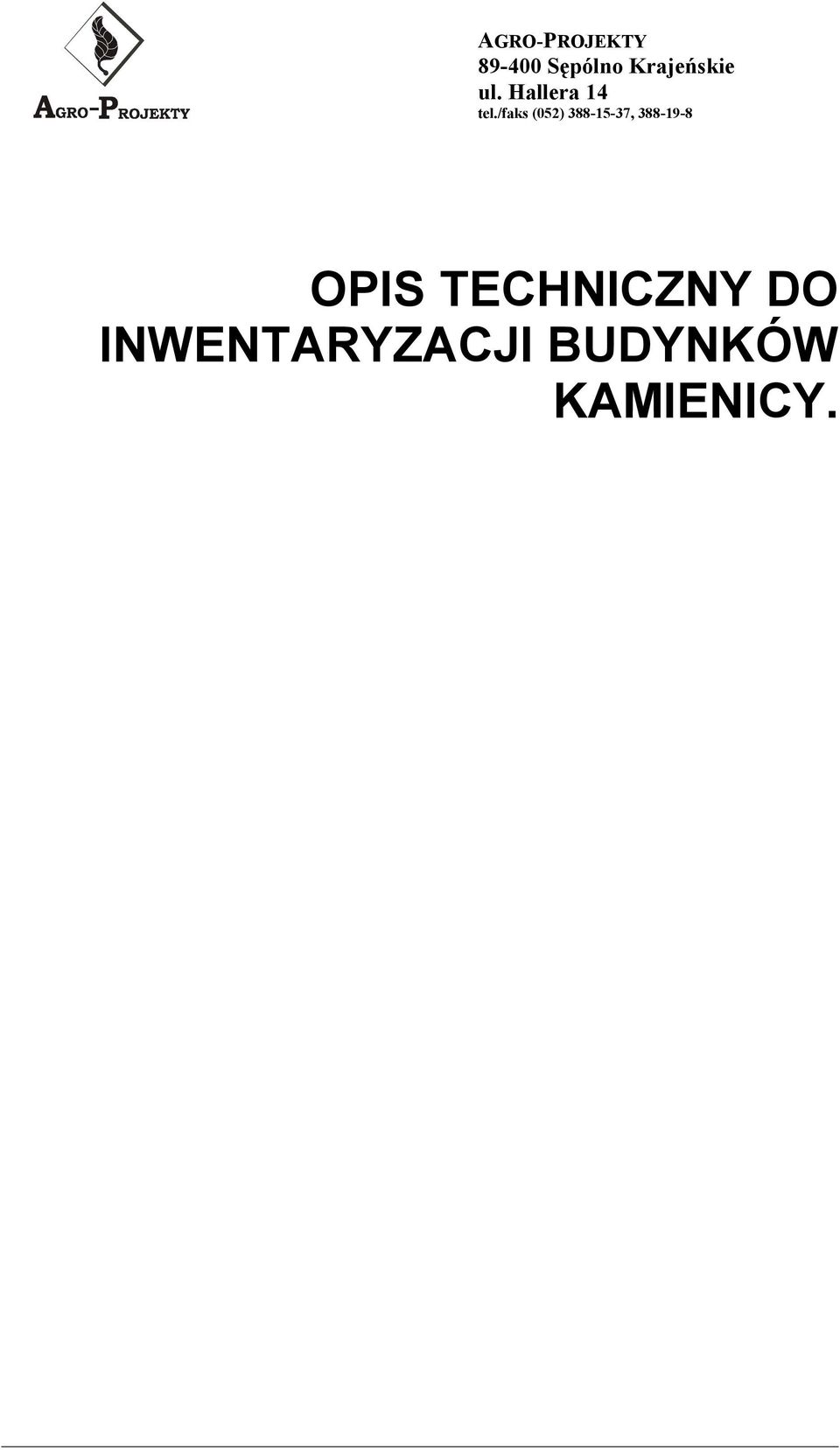

4 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , OPIS TECHNICZNY DO INWENTARYZACJI BUDYNKÓW KAMIENICY.

5 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , INWESTOR Miasto Inowrocław Urząd Miasta Inowrocław Inowrocław ul. F.D. Roosevelta 36 JEDNOSTKA PROJEKTOWANIA AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PODSTAWA OPRACOWANIA umowa z inwestorem, wizja lokalna, pomiary z natury, dokumentacja fotograficzna. 1.0 PRZEZNACZENIE OBIEKTU I JEGO CHARAKTERYSTYKA Istniejący budynek kamienicy przy ul. Kasztelańskiej 22 wraz z oficyną to obiekt trój kondygnacyjny częściowo podpiwniczony dane obiekty ulegają przebudowie wraz ze zmianą sposobu użytkowania. 1.1 PARAMETRY INWENTARYZOWANEGO OBIEKTU Powierzchnia zabudowy 420,00 m2 Powierzchnia netto parter 309,83 m2 Powierzchnia netto I piętro 333,87 m2 Powierzchnia netto II piętro 346,95 m2 Powierzchnia netto poddasze 34,45 m2 Powierzchnia netto piwnice 164,51 m2 Łączna powierzchnia netto 1189,61 m2 kubatura 4946,13m3 2.0 OPIS ARCHITEKTONICZNO KONSTRUKCYJNY Budynek o wymiarach 37,71 x 24,27 m wolno stojący, czterokondygnacyjny (łącznik pięciokondygnacyjny) częściowo podpiwniczony. Konstrukcja budynku z materiałów tradycyjnych stropy drewniane. Ściany działowe gr. 25,10,7 cm wykonano z cegły pełnej lub w systemie suchej zabudowy, ściany zewnętrzne gr. 25,40 i 46 cm wykonano z cegły pełnej. Dachy, stropodach o spadku 13,80%,3% i 10,50% kryty pełnym deskowaniem(na krokwiach) a następnie papą.

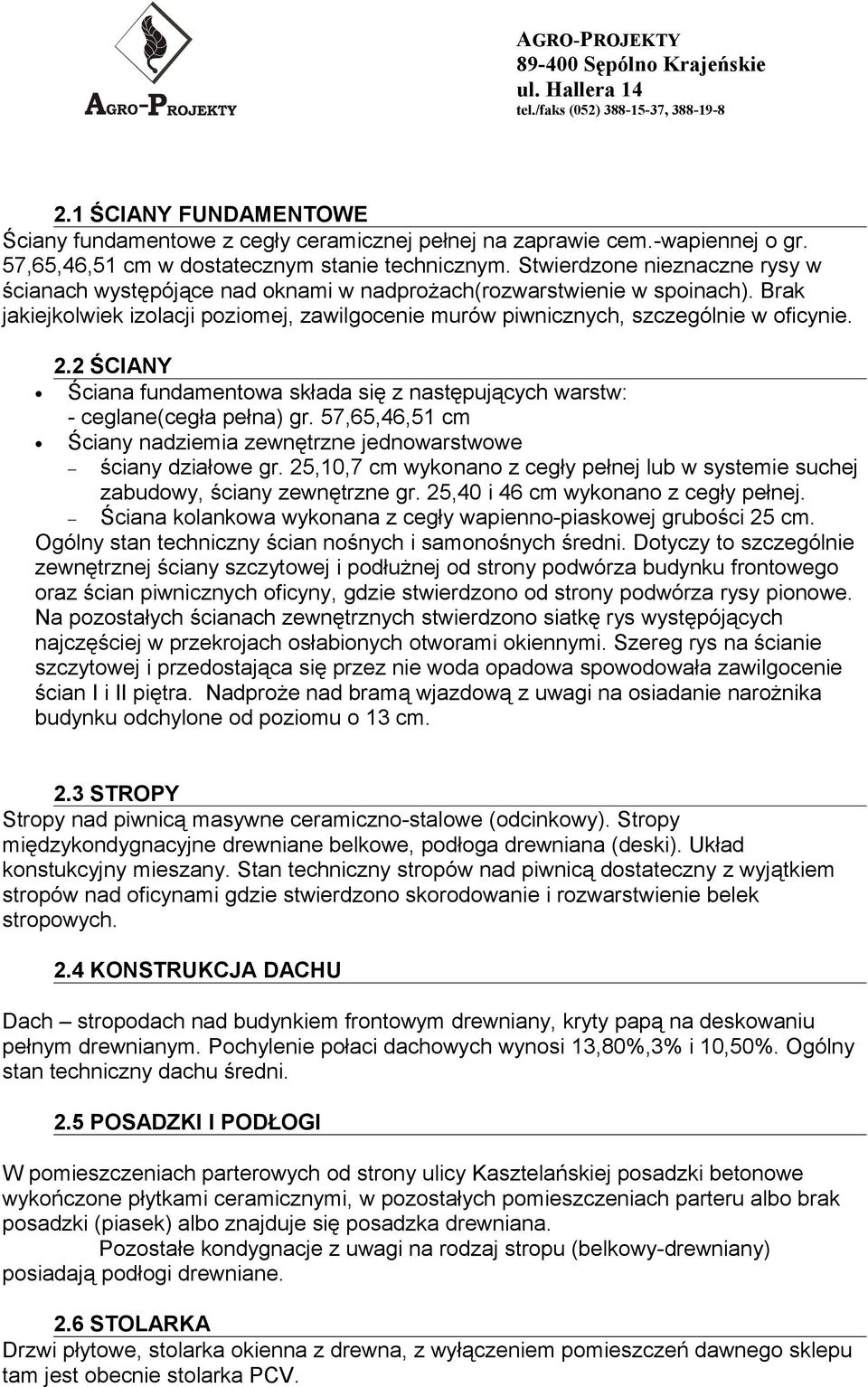

6 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , ŚCIANY FUNDAMENTOWE Ściany fundamentowe z cegły ceramicznej pełnej na zaprawie cem.wapiennej o gr. 57,65,46,51 cm w dostatecznym stanie technicznym. Stwierdzone nieznaczne rysy w ścianach występójące nad oknami w nadprożach(rozwarstwienie w spoinach). Brak jakiejkolwiek izolacji poziomej, zawilgocenie murów piwnicznych, szczególnie w oficynie. 2.2 ŚCIANY Ściana fundamentowa składa się z następujących warstw: ceglane(cegła pełna) gr. 57,65,46,51 cm Ściany nadziemia zewnętrzne jednowarstwowe ściany działowe gr. 25,10,7 cm wykonano z cegły pełnej lub w systemie suchej zabudowy, ściany zewnętrzne gr. 25,40 i 46 cm wykonano z cegły pełnej. Ściana kolankowa wykonana z cegły wapiennopiaskowej grubości 25 cm. Ogólny stan techniczny ścian nośnych i samonośnych średni. Dotyczy to szczególnie zewnętrznej ściany szczytowej i podłużnej od strony podwórza budynku frontowego oraz ścian piwnicznych oficyny, gdzie stwierdzono od strony podwórza rysy pionowe. Na pozostałych ścianach zewnętrznych stwierdzono siatkę rys występójących najczęściej w przekrojach osłabionych otworami okiennymi. Szereg rys na ścianie szczytowej i przedostająca się przez nie woda opadowa spowodowała zawilgocenie ścian I i II piętra. Nadproże nad bramą wjazdową z uwagi na osiadanie narożnika budynku odchylone od poziomu o 13 cm. 2.3 STROPY Stropy nad piwnicą masywne ceramicznostalowe (odcinkowy). Stropy międzykondygnacyjne drewniane belkowe, podłoga drewniana (deski). Układ konstukcyjny mieszany. Stan techniczny stropów nad piwnicą dostateczny z wyjątkiem stropów nad oficynami gdzie stwierdzono skorodowanie i rozwarstwienie belek stropowych. 2.4 KONSTRUKCJA DACHU Dach stropodach nad budynkiem frontowym drewniany, kryty papą na deskowaniu pełnym drewnianym. Pochylenie połaci dachowych wynosi 13,80%,3% i 10,50%. Ogólny stan techniczny dachu średni. 2.5 POSADZKI I PODŁOGI W pomieszczeniach parterowych od strony ulicy Kasztelańskiej posadzki betonowe wykończone płytkami ceramicznymi, w pozostałych pomieszczeniach parteru albo brak posadzki (piasek) albo znajduje się posadzka drewniana. Pozostałe kondygnacje z uwagi na rodzaj stropu (belkowydrewniany) posiadają podłogi drewniane. 2.6 STOLARKA Drzwi płytowe, stolarka okienna z drewna, z wyłączeniem pomieszczeń dawnego sklepu tam jest obecnie stolarka PCV.

7 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , OBRÓBKI BLACHARSKIE Obróbki blacharskie, rynny, rury spustowe wykonane z blachy stalowej ocynkowanej. 2.8 OBECNA FUNKCJA BUDYNKU Budynek nieużytkowany, całkowicie zdewastowany bez desek na podłodze i jakichkolwiek instalacji (elektrycznych, sanitarnych i instalacji odgromowej) 2.9 DOKUMENTACJA FOTOGRAFICZNA Widok od ulicy Kasztelańskiej

8 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Wnętrze kamienicy Widok oficyny z dachu

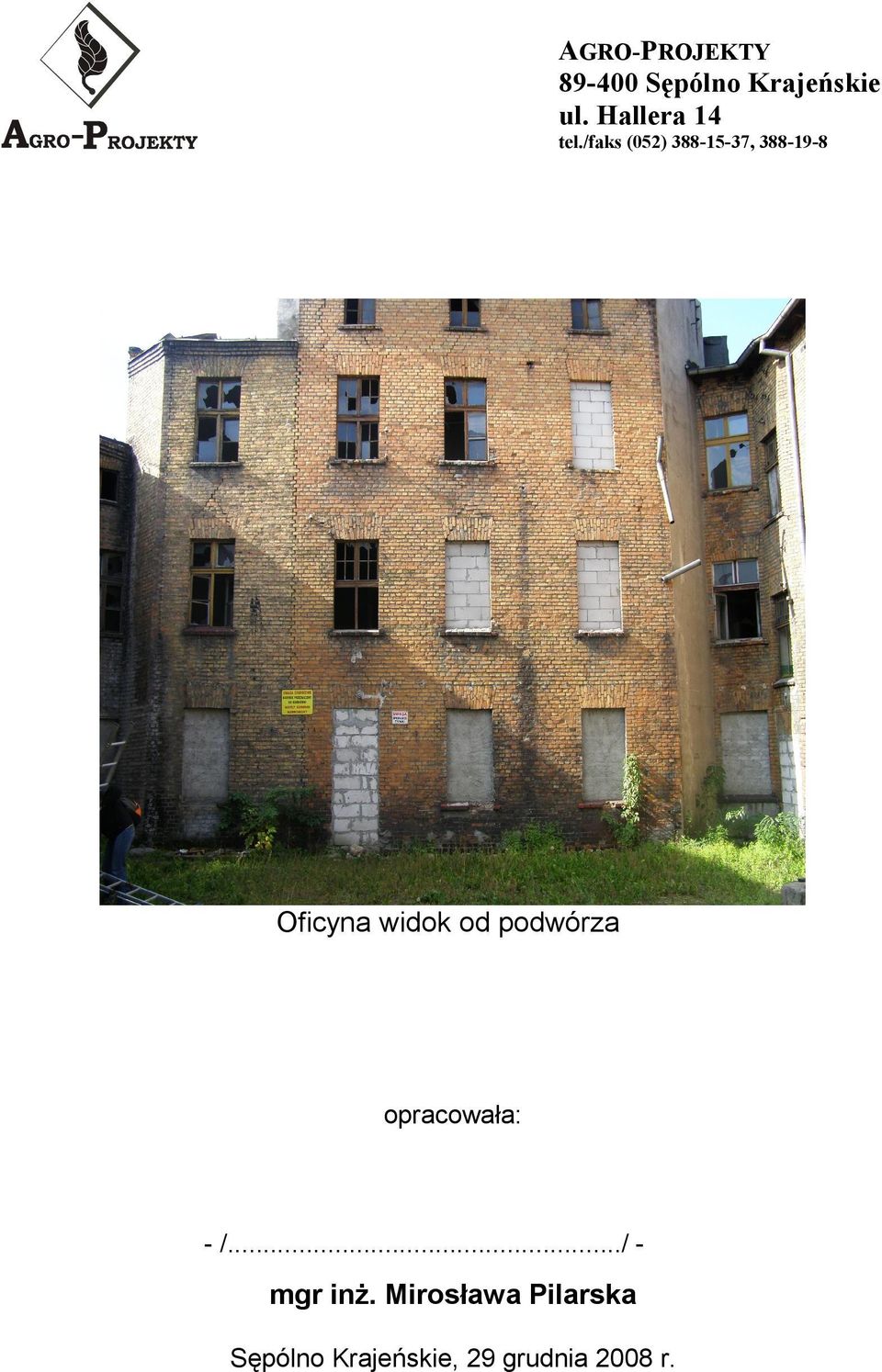

9 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Oficyna widok od podwórza opracowała: /.../ mgr inż. Mirosława Pilarska Sępólno Krajeńskie, 29 grudnia 2008 r.

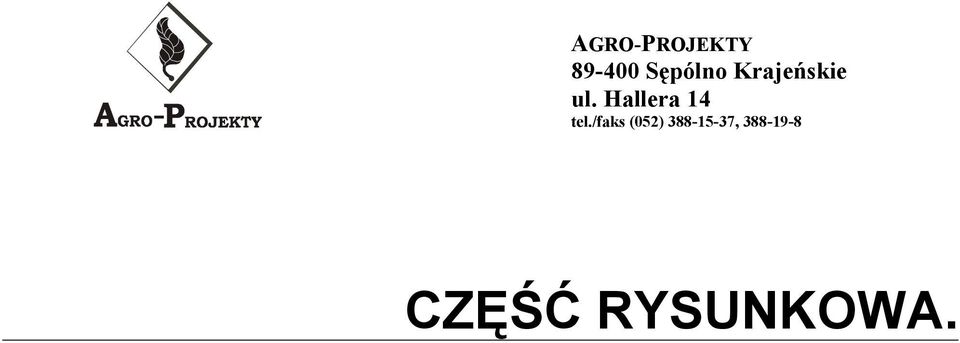

10 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , CZĘŚĆ RYSUNKOWA.

11 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PIWNICY INWENTARYZACJA SKALA 1:50 RYS NR I1

12 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PARTERU INWENTARYZACJA SKALA 1:50 RYS NR I2

13 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT I PIĘTRA INWENTARYZACJA SKALA 1:50 RYS NR I3

14 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT II PIĘTRA INWENTARYZACJA SKALA 1:50 RYS NR I4

15 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PIDDASZA INWENTARYZACJA SKALA 1:50 RYS NR I5

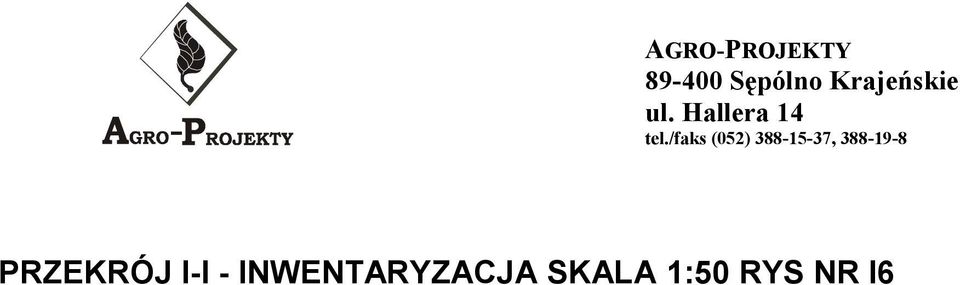

16 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PRZEKRÓJ II INWENTARYZACJA SKALA 1:50 RYS NR I6

17 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PRZEKRÓJ IIII INWENTARYZACJA SKALA 1:50 RYS NR I7

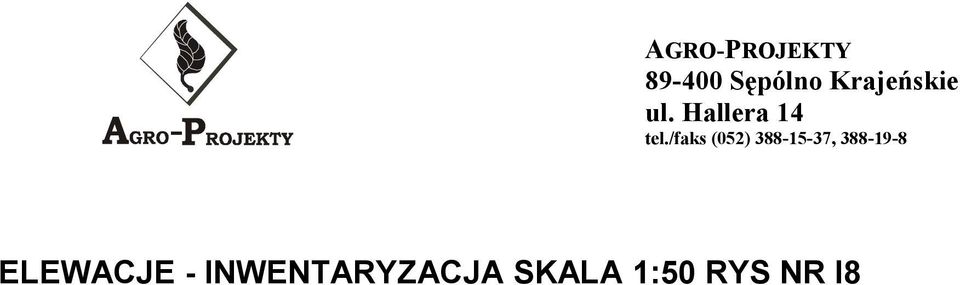

18 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , ELEWACJE INWENTARYZACJA SKALA 1:50 RYS NR I8

19 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , OPIS TECHNICZNY DO PRZEBUDOWY BUDYNKÓW KAMIENICY.

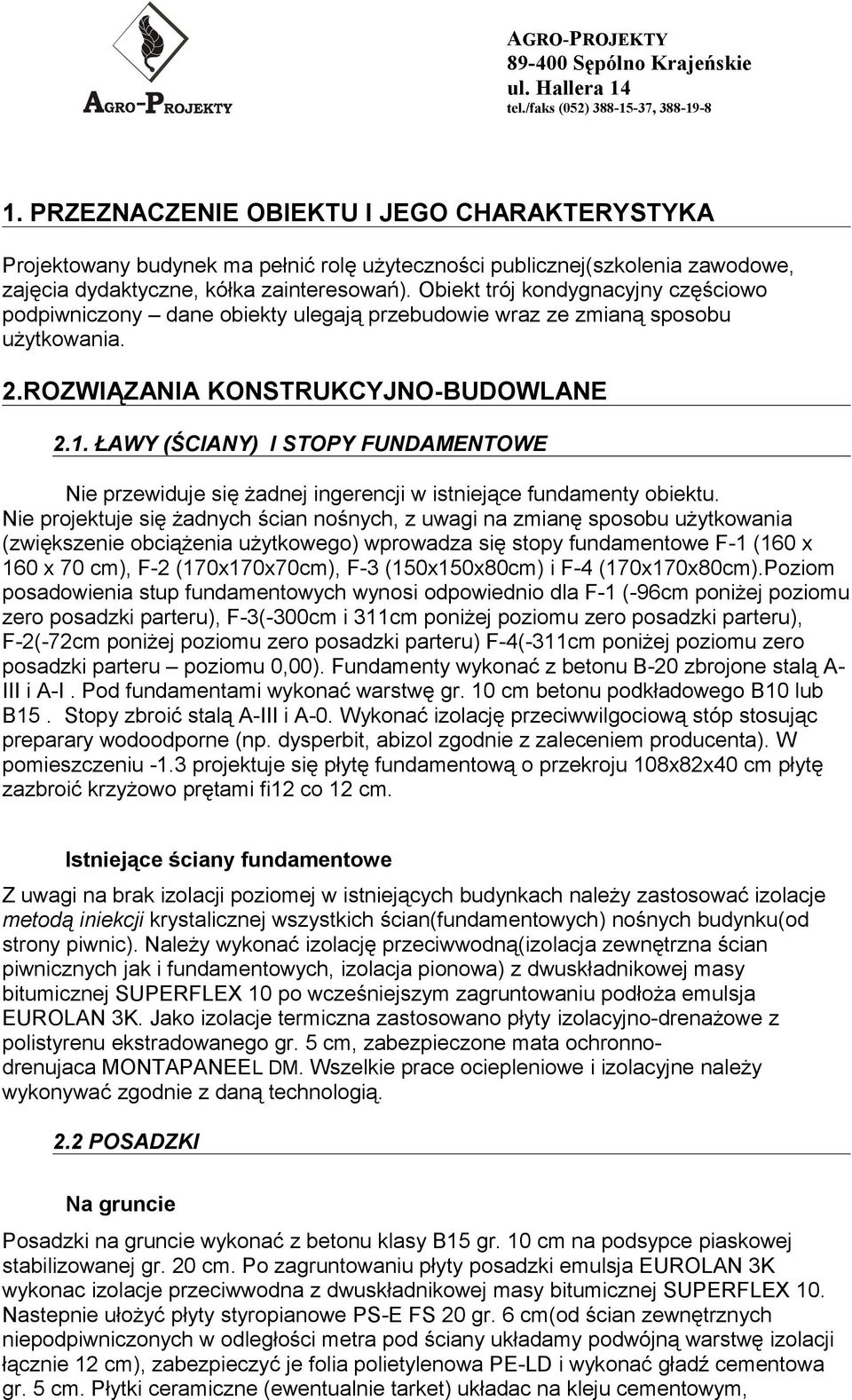

20 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PRZEZNACZENIE OBIEKTU I JEGO CHARAKTERYSTYKA Projektowany budynek ma pełnić rolę użyteczności publicznej(szkolenia zawodowe, zajęcia dydaktyczne, kółka zainteresowań). Obiekt trój kondygnacyjny częściowo podpiwniczony dane obiekty ulegają przebudowie wraz ze zmianą sposobu użytkowania. 2.ROZWIĄZANIA KONSTRUKCYJNOBUDOWLANE 2.1. ŁAWY (ŚCIANY) I STOPY FUNDAMENTOWE Nie przewiduje się żadnej ingerencji w istniejące fundamenty obiektu. Nie projektuje się żadnych ścian nośnych, z uwagi na zmianę sposobu użytkowania (zwiększenie obciążenia użytkowego) wprowadza się stopy fundamentowe F1 (160 x 160 x 70 cm), F2 (170x170x70cm), F3 (150x150x80cm) i F4 (170x170x80cm).Poziom posadowienia stup fundamentowych wynosi odpowiednio dla F1 (96cm poniżej poziomu zero posadzki parteru), F3(300cm i 311cm poniżej poziomu zero posadzki parteru), F2(72cm poniżej poziomu zero posadzki parteru) F4(311cm poniżej poziomu zero posadzki parteru poziomu 0,00). Fundamenty wykonać z betonu B20 zbrojone stalą AIII i AI. Pod fundamentami wykonać warstwę gr. 10 cm betonu podkładowego B10 lub B15. Stopy zbroić stalą AIII i A0. Wykonać izolację przeciwwilgociową stóp stosując preparary wodoodporne (np. dysperbit, abizol zgodnie z zaleceniem producenta). W pomieszczeniu 1.3 projektuje się płytę fundamentową o przekroju 108x82x40 cm płytę zazbroić krzyżowo prętami fi12 co 12 cm. Istniejące ściany fundamentowe Z uwagi na brak izolacji poziomej w istniejących budynkach należy zastosować izolacje metodą iniekcji krystalicznej wszystkich ścian(fundamentowych) nośnych budynku(od strony piwnic). Należy wykonać izolację przeciwwodną(izolacja zewnętrzna ścian piwnicznych jak i fundamentowych, izolacja pionowa) z dwuskładnikowej masy bitumicznej SUPERFLEX 10 po wcześniejszym zagruntowaniu podłoża emulsja EUROLAN 3K. Jako izolacje termiczna zastosowano płyty izolacyjnodrenażowe z polistyrenu ekstradowanego gr. 5 cm, zabezpieczone mata ochronnodrenujaca MONTAPANEEL DM. Wszelkie prace ociepleniowe i izolacyjne należy wykonywać zgodnie z daną technologią. 2.2 POSADZKI Na gruncie Posadzki na gruncie wykonać z betonu klasy B15 gr. 10 cm na podsypce piaskowej stabilizowanej gr. 20 cm. Po zagruntowaniu płyty posadzki emulsja EUROLAN 3K wykonac izolacje przeciwwodna z dwuskładnikowej masy bitumicznej SUPERFLEX 10. Nastepnie ułożyć płyty styropianowe PSE FS 20 gr. 6 cm(od ścian zewnętrznych niepodpiwniczonych w odległości metra pod ściany układamy podwójną warstwę izolacji łącznie 12 cm), zabezpieczyć je folia polietylenowa PELD i wykonać gładź cementowa gr. 5 cm. Płytki ceramiczne (ewentualnie tarket) układac na kleju cementowym,

21 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Na stropie Układ warstw stropu (na belkach drewnianych) Tarkett 2 x płyta GK1,30 cm zabezpieczyć je folia polietylenowa PELD Wełna mineralna 2 cm(twarda) 1 x płyta GK 1,30 cm Płyta OSB 2,2 cm Wełna mineralna 10cm belek 160 x 200mm Sufit podwieszany ruszt+płyta gk 1,5 cm Układ warstw klatek schodowych Okładzina górna opocznika (lastriko bez spoinowe gr. 2 cm) Płyta żelbetowa spocznika gr. 12 cm Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm Przewiduje się wylanie nowych posadzek na całym parterze jak i nowe podłogi na reszcie kondygnacji ze starych elementów konstrukcyjnych (odnośnie stropu) pozostają jedynie belki nośne. Z uwagi na zawilgocenie budynku, jak i liczne dziury w poszyciu dachowym (budynki wewnątrz podwórza) niektóre belki wymagają wymiany (większość wymian belek w stropie jest na drugim piętrze kondygnacji. 2.3 ŚCIANY DZIAŁOWE Przewiduje się likwidację ścian działowych (niektórych) z uwagi na rozwiązania przestrzenne(komunikacyjne). Nowo projektowane ściany w systemie suchej zabudowy płyt GK gr. 12 cm lub lekkie ściany z gazobetonu. 2.4 NADPROŻA Zaprojektowano nadproża prefabrykowane typu L19 i nadproża monolityczne N1 z betonu min B20 i stali AIII(34GS) i A SŁUPY W danym projekcie zastosowano dwa rodzaje słupów: Żelbetowe w poziomie posadowienia piwnic. Słupy o przekroju 30 x 30 cm betonu B20 (min.) stali AIII(34GS) i A0(St0S) zbrojone 4 prętami φ 12. Słupy drewniane na reszcie kondygnacji o przekroju poprzecznym 200 x 200 mm drewno min. C30.

22 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PODCIĄGI Z uwagi na zmianę sposobu użytkowania danego budynku zwiększono obciążenie użytkowe obiektu a co za tym idzie wprowadzono podciąg drewniany od poz. P1 do P7 o przekroju 200 x 300 mm drewno min. C30. W pomieszczeniu 0.7 i w pomieszczeniach powyżej zastosowano podciąg o przekroju 250 x 350 mm drewno min C30(zmiana przekroju wynika z rozstawu podpór jak i obciążenia przypadającego na niego). 2.7 TYNKI I OKŁADZINY tynki wewnętrzne cementowo wapienne kat.iii, tynki zewnętrzne brak odnowienie elewacji bez naruszania architektury(w dalszym opisie szczegółowy opis postępowania z elewacjami zgodnie z zaleceniem konserwatora) Korytarze lamperia olejna lub z farby emulsyjnej do wysok. 1,6m, powyżej malowanie f. emulsyjną. Sale, korytarze malowanie f. emulsyjną Pom.sanitarne glazura do wys. 2,2m, powyżej malowanie f. emulsyjną Tynki wewnętrzne wap.cem. kat III i okładzina z płyt gipsowokart. (w pomieszczeniach wilgotnych stosować płyty odporne na wilgoć) płyty GKF lub FERMAFLEX, tynki kat.iii wap.cem. Kolorystyka według zaleceń konserwatora zabytków (Urząd miasta Inowrocław) 2.8 STOLARKA Okienna i drzwiowa drewniana. Z uwagi na pochodzenie kamienicy należy odrestaurować detale architektoniczne umieszczone na oknach pierwszego piętra, kolorystyka detali jak i samego okna zgodna z zaleceniem konserwatora zabytków. Otwory okienne piwniczne zabezpieczone w poziomie gruntu szkłem bezpiecznym(zbrojonym, przenoszącym obciążenie użytkowe).

23 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Zdjęcie ilustruje detal architektoniczny okna od ulicy Kasztelańskiej 22 I piętro 2.8 OBRÓBKI BLACHARSKIE Rynny, rury spustowe oraz parapety zewnętrzne z blachy stalowej ocynkowanej gr.0,55mm. Oficyna naprzeciw budynku od ul. Kasztelańskiej posiada rynny prostokątne o podstawie 160 mm. Rury spustowe zaprojektowano o przekroju φ ODNOWIENIE ELEWACJI Sposób postępowania przy renowacji elewacji: Oczyszczenie elewacji wraz z detalami architektonicznymi (rekonstrukcja detali, ubytków w ścianach zewnętrznych) Prace wyżej opisane muszą być wykonywane przez ekipę, która dysponuje sztukatorem, który specjalizuje się w rekonstrukcji zabytków i ma doświadczenie zawodowe w tym zakresie. Kolorystyka elewacji zgodna z zaleceniami konserwator. Elementy drewniane zabezpieczone preparatem FobosM4 służącym do ochrony drewna przed działaniem grzybów domowych, grzybów pleśniowych, szkodników, ognia. Zabezpieczenie antykorozyjne elementów konstrukcji stalowej wg zasad: podłoże oczyścić do II stopnia czystości dwukrotne malowanie farbą gruntująca przeciwrdzewną dwukrotne malowanie farbą nawierzchniową.

24 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , SCHODY Schody płytowe monolityczne żelbetowe (gr. Płyty 12 cm). Beton min. B20 zbrojone stalą AIII(34 GS) i A0(St0S). Zbrojenie wykonać zgodnie z projektem budowlanym DACH Z uwagi na duże zawilgocenie połaci dachowej należy wymienić pokrycie dachowe na wszystkich budynkach, ubytki w konstrukcji dachowej należy również usunąć(deskowanie 2.5cm+papa, krokwie) 2.12 KOMINY WENTYLACYJNE Projektuje się komin wentylacyjny z elementów prefabrykowanych o przekroju poprzecznym 24 x 24 cm. Pod komin wentylacyjny w pomieszczeniu 0.15 należy wykonać belkę żelbetową wspornikową opartą na ścianach nośnych belka o przekroju 24 x 50 centymetrów zbrojona górą 3fi12 dołem 2fi12 strzemiona co 10 cm fi6. Ostatnie kondygnacja posiada wywietrzaki dachowe z rór fi 160 od spody zakończone kratką a od połaci dachowej zadaszone. 3.0 CHARAKTERYSTYKA EKOLOGICZNA: Przedmiotowy budynek zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Zaproponowane w projekcie rozwiązania techniczne dotyczące wentylacji i technologii ograniczają ewentualny niekorzystny wpływ na środowisko do granic działki. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska FAZA BUDOWY. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter

25 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów FAZA NORMALNEJ EKSPLOATACJI WPŁYW NA ZDROWIE LUDZI. Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora WPŁYW NA STAN POWIETRZA ATMOSFERYCZNEGO. Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji WPŁYW NA KLIMAT AKUSTYCZNY. Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektów WPŁYW NA WODY POWIERZCHNIOWE I PODZIEMNE. Nie dotyczy budynek istnieje WPŁYW NA ISTNIEJĄCY DRZEWOSTAN, POWIERZCHNIE ZIEMI, GLEBĘ. Budynek z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania budynku nie

26 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania OPIS OGÓLNY PROJEKTOWANYCH ROBÓT Posadzki parteru, piwnic nowoprojektowane (istniejące posadzki w pomieszczeniach 0.1, 0.3, 0.6 przebudowa do likwidacji, w pozostałych pomieszczeniach brak jakichkolwiek posadzek) Nowoprojektowane trzy klatki schodowe (konstrukcja monolityczna) wykonanie wzmocnień stropu poprzez wprowadzenie podciągu (drewnianego), słupów (drewnianych i żelbetowychpiwnice), stó fundamentowych likwidacja ścian działowych nowoprojektowane ściany w systemie GK lub gazobeton likwidacja ciągów kominowych (pomieszczenia 0.9 przebudowa), projektowane nowe ciągi kominowe wykonanie szybu windy wykonanie zadaszenia nad drzwiami wejściowymi(zadaszenie monolityczne dopasować do szybu windy, zadaszenie zakotwić w ścianie nośnej budynku na 20 cm) wykonanie izolacji pionowej zewnętrznej ścian fundamentowych budynku wykonanie izolacji poziomej systemem iniekcji wymiana pokrycia dachowego(deskowanie+papa) wymiana niektórych(zniszczonych belek stropowych) demontaż starej stolarki i montaż nowej (stolarka drewniana posiadająca detale architektoniczne) wykonanie okładzin stropu(poszczególnych warst) wykonanie rekonstrukcji ubytków w elewacjach zewnętrznych (osoba mająca uprawnienia rekonstrukcji zabytków jak i wieloletni staż) wykonanie barierek ochronnych klatek schodowych montaż orynnowania wykonanie tynków wewnętrznych likwidacja stropów piwnicznych (częściowo, tam gdzie klatki schodowe strop jest monolityczny)

27 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , OBLICZENIA STATYCZNE WYMIAROWANIE OBLICZENIA STATYCZNE Zebranie obciążenia na 1m2 stropu Rodzaj obciążenia Obc. charakterystyczne kn/m2 γf Obc. Obliczeniowe kn/m2 Warstwy podłogi Tarkett 0,024 1,2 0,03 2 x płyta GK1,30 cm 2*12kN/m3*0,013m 1,2 0,37 Wełna mineralna 2 cm 2kN/m3*0,02m 1,2 0,05 1 x płyta GK 1,30 cm 12*0,013m 1,2 0,19 Płyta OSB 2,2 cm 0,022m*6,8kN/m3 1,2 0,18 Wełna mineralna 10cm 0,10m*1kN/m3 1,2 0,12 1,1 0,194 Ciężar własny belek 0,16m*0,20m*5,5kN/m3 160 x 200mm Sufit podwieszany ruszt+płyta gk 1,5 cm 0,015m*14kN/m3 1,2 0,20 Obciążenie od ścianek działowych 0,75kN/m2 1,0 0,75 Łącznie: 2,084 Obciążenie zmienne Obciążenie użytkowe 3,0 1,3 3,9

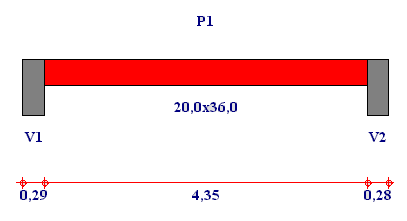

28 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P1 Zebranie obciążeń: Obciążenie stałe: 2,41m*2,084kN/m2= 5,022kN/m Siłą kupiona, reakcja od wyższych kondygnacji 186,00kN Obciążenie zmienne: 3,90kN/m2*2,41m= 9,40kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 18,72 knm Tmax= 31,06 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk.56% Słupy: Nmax= 242,86 kn Przyjęto przekrój 200 x 200mm drewno klasy C30 wyk. 77% Przyjęty przekrój spełnia SGN i SGU

29 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P2 Zebranie obciążeń: Obciążenie stałe: 2,41m*2,084kN/m2= 5,022kN/m Siłą kupiona, reakcja od wyższych kondygnacji 101,30kN i 135,86kN Obciążenie zmienne: 3,90kN/m2*2,41m= 9,40kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 25,05 knm Tmax= 35,42 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk.82% Słupy: Nmax= 204,63 kn Przyjęto przekrój 200 x 200mm drewno klasy C30 wyk. 64% Przyjęty przekrój spełnia SGN i SGU

30 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P3 Zebranie obciążeń: Obciążenie stałe: 2,25m*2,084kN/m2= 4,69kN/m Siłą kupiona, reakcja od wyższych kondygnacji 81,84kN Obciążenie zmienne: 3,90kN/m2*2,25m= 8,78kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 7,35 knm Tmax= 19,03 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk. 36% Słupy: Nmax= 121,41 kn Przyjęto przekrój 200 x 200mm drewno klasy C30 wyk. 38% Przyjęty przekrój spełnia SGN i SGU

31 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P4 Zebranie obciążeń: Obciążenie stałe: 2,25m*2,084kN/m2= 4,69kN/m Siłą kupiona, reakcja od wyższych kondygnacji 199,88kN Obciążenie zmienne: 3,90kN/m2*2,25m= 8,78kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 23,48 knm Tmax= 32,99 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk. 79% Słupy: Nmax= 265,73 kn Przyjęto przekrój 200 x 200mm drewno klasy C30 wyk. 83% Przyjęty przekrój spełnia SGN i SGU

32 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P5 Zebranie obciążeń: Obciążenie stałe: 4,00m*2,084kN/m2= 8,34kN/m Obciążenie zmienne: 3,90kN/m2*4,00m= 15,60kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 39,60 knm Tmax= 44,00 kn Przyjęto przekrój 250 x 350mm drewno klasy C30 wyk. 80% Przyjęty przekrój spełnia SGN i SGU Podciąg drewniany P6 Zebranie obciążeń: Obciążenie stałe: 3,22m*2,084kN/m2= 6,71kN/m Obciążenie zmienne: 3,90kN/m2*3,22m= 12,56kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 22,02 knm Tmax= 29,36 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk. 73% Przyjęty przekrój spełnia SGN i SGU

33 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Podciąg drewniany P7 Zebranie obciążeń: Obciążenie stałe: 3,42m*2,084kN/m2= 7,13kN/m Siłą kupiona, reakcja od wyższych kondygnacji 145,26kN Obciążenie zmienne: 3,90kN/m2*3,42m= 13,34kN/m Ciężar własny został uwzględniony w programie RMWin Schemat statyczny: Wyniki: Podciąg: Mmax= 22,04 knm Tmax= 40,79 kn Przyjęto przekrój 200 x 300mm drewno klasy C30 wyk. 80% Słupy: Nmax= 221,98kN Przyjęto przekrój 200 x 200mm drewno klasy C30 wyk. 70% Przyjęty przekrój spełnia SGN i SGU

34 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Stopa fundamentowa F2 Siła wymiarująca stopę fundamentową (reakcja od podciągu P1): N=242,86 kn Naprężenia dopuszczalne w gruncie 0,15 MPa Wyniki: Geometria: A B h1 = 1,70 (m) = 1,70 (m) = 0,40 (m) h2 = 0,30 (m) h4 = 0,10 (m) a' b' c a b ex = 0,25 (m) = 0,25 (m) = 0,00 (m) ey = 0,00 (m) = 23,0 (cm) = 23,0 (cm) = 5,0 (cm) Średnie naprężenie pod stopą fundamentową: q0 = 0.11 (MPa) Zbrojenie: Stopa: Dolne: Wzdłuż osi X: 8 34GS 12,0 l = 1,60 (m) e = 0,22 l = 1,60 (m) e = 0,21 Wzdłuż osi Y: 8 34GS 12,0 Trzon Zbrojenie poprzeczne 4 18G2 6,0 Przyjęty przekrój spełnia SGN i SGU l = 0,70 (m) e = 1*0,12 + 1*0,20 + 2*0,16

35 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Stopa fundamentowa F1 Siła wymiarująca stopę fundamentową (reakcja od podciągu P1): N=221,98 kn Naprężenia dopuszczalne w gruncie 0,15 MPa Wyniki: Geometria: A B h1 = 1,60 (m) = 1,60 (m) = 0,40 (m) h2 = 0,30 (m) h4 = 0,10 (m) a' b' c a b ex = 0,25 (m) = 0,25 (m) = 0,00 (m) ey = 0,00 (m) = 23,0 (cm) = 23,0 (cm) = 5,0 (cm) Średnie naprężenie pod stopą fundamentową: q0 = 0.11 (MPa) Zbrojenie: Stopa: Dolne: Wzdłuż osi X: 7 34GS 12,0 l = 1,50 (m) e = 0,22 l = 1,50 (m) e = 0,20 Wzdłuż osi Y: 8 34GS 12,0 Trzon Zbrojenie poprzeczne 4 18G2 6,0 Przyjęty przekrój spełnia SGN i SGU l = 0,70 (m) e = 1*0,12 + 1*0,20 + 2*0,16

36 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Słup żelbetowy S2 Reakcja przypadająca od podciągu P3, P4 Przyjęto 265,73 kn Schemat statyczny: Przyjęto beton B20 (C16/20) Stal AIII i A0 Przyjęto przekrój 30 x 30 cm: Zbrojenie: Pręty główne (34GS): 4 φ12,0 l = 2,35 (m) Zbrojenie poprzeczne (St0S): strzemiona: 16 φ6,0 l = 0,99 (m) Słup żelbetowy S3 Reakcja przypadająca od podciągu P2 Przyjęto 204,64 kn Schemat statyczny: Przyjęto beton B20 (C16/20) Stal AIII i A0 Przyjęto przekrój 30 x 30 cm: Zbrojenie: Pręty główne (34GS): 4 φ12,0 l = 2,35 (m) Zbrojenie poprzeczne (St0S): strzemiona: 16 φ6,0 l = 0,99 (m)

37 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Stopa fundamentowa F3 Przyjęto beton B20 (C16/20) Stal AIII i A0 Siła wymiarująca stopę fundamentową (reakcja od podciągu P2): N=204,64 kn+ciężar słupa Ciężar słupa 0,30m*0,30m*2,40m*25kN/m3*1,1=5,94kN Naprężenia dopuszczalne w gruncie 0,15 MPa Wyniki: Geometria: A B h1 = 1,50 (m) = 1,50 (m) = 0,60 (m) h2 = 0,20 (m) h4 = 0,10 (m) a' b' c a b ex = 0,30 (m) = 0,30 (m) = 0,00 (m) ey = 0,00 (m) = 30,0 (cm) = 30,0 (cm) = 5,0 (cm) Średnie naprężenie pod stopą fundamentową: q0 = 0.12 (MPa) Zbrojenie: Stopa: Dolne: Wzdłuż osi X: 11 34GS 12,0 l = 1,40 (m) e = 0,13 l = 1,40 (m) e = 0,13 Wzdłuż osi Y: 11 34GS 12,0 Zbrojenie poprzeczne 6 18G2 12,0 Przyjęty przekrój spełnia SGN i SGU l = 0,92 (m) e = 1*0,16 + 1*0,20 + 2*0,09

38 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Stopa fundamentowa F4 Przyjęto beton B20 (C16/20) Stal AIII i A0 Siła wymiarująca stopę fundamentową (reakcja od podciągu P3,P4): N=265,73 kn+ciężar słupa Ciężar słupa 0,30m*0,30m*2,40m*25kN/m3*1,1=5,94kN Naprężenia dopuszczalne w gruncie 0,15 MPa Wyniki: Geometria: A B h1 = 1,70 (m) = 1,70 (m) = 0,60 (m) h2 = 0,20 (m) h4 = 0,10 (m) a' b' c a b ex = 0,30 (m) = 0,30 (m) = 0,00 (m) ey = 0,00 (m) = 30,0 (cm) = 30,0 (cm) = 5,0 (cm) Średnie naprężenie pod stopą fundamentową: q0 = 0.12 (MPa) Zbrojenie: Stopa: Dolne: Wzdłuż osi X: 13 34GS 12,0 l = 1,60 (m) e = 0,13 l = 1,60 (m) e = 0,12 Wzdłuż osi Y: 13 34GS 12,0 Zbrojenie poprzeczne 6 18G2 12,0 Przyjęty przekrój spełnia SGN i SGU l = 0,92 (m) e = 1*0,16 + 1*0,20 + 2*0,09

39 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie schodów żelbetowych Zebranie obciążenia na 1m2 schodów Rodzaj obciążenia Obc. charakterystyczne kn/m2 γf Obc. Obliczeniowe kn/m2 Obciążenie stałe na spoczniku Okładzina górna spocznika(lastriko bez spoinowe gr. 2 cm) 0,44kN/m2 1,3 0,57 Płyta żelbetowa spocznika gr. 12 cm 25kN/m3*0,12m 1,1 3,3 Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm 19kN/m3*0,02m 1,3 0,38 Obciążenie stałe na biegu Okładzina górna biegu(lastriko bez spoinowe gr. 2 cm) 0,44kN/m2*1,40m 1,3 0,80 Płyta żelbetowa biegu grub. 12 cm + schody19,4/25cm 0,1937m*25kN/m3 1,1 5,33 Okładzina dolna biegu (tynk cementowowapienny)1,5 cm 19kN/m3*0,02m 1,3 0,38 Obciążenie zmienne Obciążenie użytkowe 3,0 1,3 3,9

40 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie Spocznika S1 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałę: Zmienne: 4,25kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: Wyniki: Mmax= Tmax= 4,40 knm 8,40 kn Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

41 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B1 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: M max Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

42 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS1 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 20 x 30 cm cnom=25mm φ12 mm φ 6 mm d=26 cm Siła wymiarująca reakcja od S1 (8,4kN/m) i B1(24,1kN/m) Ciężar własny belki 0,20m*0,30m*25kN/m3*1,1=1,65kN/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 29,80 knm Tmax= 45,10 kn Przyjęto przekrój 200 x 300mm Beton B20 Zbrojenie podłużne: dolne (34GS) 2 2 φ12,0 φ12,0 l = 3,14 l = 2,55 od 0,03 od 0,19 montażowe (górne) (34GS) 2 φ12,0 l = 2,88 od 0,03 Zbrojenie poprzeczne: główne (St0S) strzemiona do do 2,91 2,74 do 2,91 18 φ6,0 l = 0,89 e = 1*0,05 + 5*0,10 + 3*0,18 + 1*0,17 + 3*0,18 + 5*0,10 (m) Przyjęty przekrój spełnia SGN i SGU

43 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B2 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: M max=11,6knm Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

44 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS2 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 40 cm cnom=25mm φ12 mm φ 6 mm d=36 cm Siła wymiarująca reakcja od S1 (8,4kN/m) i B1(24,1kN/m) Ciężar własny belki 0,24m*0,40m*25kN/m3*1,1=2,64kN/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 68,92kNm Tmax= 104,60 kn Przyjęto przekrój 200 x 300mm Beton B20 Przęsło od 0,29 do 2,64 (m) Zbrojenie podłużne: 2. dolne (34GS) 4 φ14,0 l = 3,02 od 0,04 do 2,91 φ12,0 l = 2,88 od 0,03 do 2,91 3. montażowe (górne) (34GS) 4 Zbrojenie poprzeczne: 4. główne (St0S) strzemiona 40 φ6,0 l = 1,06 e = 1*0,05 + 9*0,12 + 1*0,09 + 9*0,12 (m) Przyjęty przekrój spełnia SGN i SGU

45 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie B3 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 24 cm Okładzina górna (lastriko bez spoinowe gr. 2 cm) Ciężar własny płyty Ciężar własny belki Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm Obciążenie użytkowe cnom=30mm φ12 mm φ 6 mm d=20 cm 0,44kN/m2*0,59m*1,3=0,337kN/m 0,12m*0,41m*25kN/m3*1,1=1,353kN/m 0,24m*0,24m*25kN/m3*1,1=1,584kN/m 19kN/m3*0,02m*0,92m*1,3=0,4548kN/m 0,59m*3kN/m3*1,3=2,30kN/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 8,40kNm Tmax= 10,00 kn Przyjęto przekrój 200 x 300mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 3 φ12,0 l = 3,37 od 0,10 do 3,48 2 φ12,0 l = 3,52 od 0,03 do 3,55 montażowe (górne) (34GS) Zbrojenie poprzeczne: główne (St0S) strzemiona 26 φ6,0 l = 0,81 e = 1*0, *0,12 (m) Przyjęty przekrój spełnia SGN i SGU

46 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS3 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 24 cm cnom=25mm φ12 mm φ 6 mm d=20 cm Okładzina górna (lastriko bez spoinowe gr. 2 cm) 0,44kN/m2*0,60m*1,3=0,343kN/m Ciężar własny płyty 0,12m*0,36m*25kN/m3*1,1=1,19kN/m Ciężar własny belki 0,24m*0,24m*25kN/m3*1,1=1,584kN/m Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm 19kN/m3*0,02m*0,84m*1,3=0,415kN/m Obciążenie użytkowe(połowa spocznika)0,60m*3kn/m3*1,3=2,34kn/m Siłą skupiona od belki B3 10kN Reakcja od biegu (poz.b2) 37,3kN/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 26,50kNm Tmax= 45,40 kn Przyjęto przekrój 240 x 240mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 3 φ16,0 l = 3,03 od 0,03 do 2,89 3 φ12,0 l = 2,88 od 0,03 do 2,91 montażowe (górne) (34GS) Zbrojenie poprzeczne: główne (St0S) strzemiona 46 φ6,0 l = 0,69 e = 1*0,05 + 7*0,07 + 5*0,12 + 1*0,08 + 9*0,12 (m) Przyjęty przekrój spełnia SGN i SGU

47 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B4 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: M max=9,9knm Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

48 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS4 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 35 cm cnom=25mm φ12 mm φ 6 mm d=31,3 cm Okładzina górna (lastriko bez spoinowe gr. 2 cm) 0,44kN/m2*0,77m*1,3=0,44kN/m Ciężar własny płyty 0,12m*0,53m*25kN/m3*1,1=1,75kN/m Ciężar własny belki 0,24m*0,35m*25kN/m3*1,1=2,31kN/m Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm 19kN/m3*0,02m*1,23m*1,3=0,61kN/m Obciążenie użytkowe(połowa spocznika)0,77m*3kn/m3*1,3=3,00kn/m Siłą skupiona od belki B3 10kN Reakcja od biegu (poz.b4) 33,90kN/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 33,82kNm Tmax= 116,04 kn Przyjęto przekrój 240 x 350mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 3 φ12,0 l = 2,92 φ12,0 l = 2,87 od 0,03 do 2,82 do 2,90 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 0,03 15 φ6,0 l = 1,03 e = 1*0,05 + 5*0,10 + 3*0,20 + 1*0,15 + 5*0,20 (m) Przyjęty przekrój spełnia SGN i SGU

49 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B5 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: M max=1,70knm Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

50 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS5 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 24 cm cnom=25mm φ12 mm φ 6 mm d=20 cm 0,24m*0,24m*25kN/m3*1,1=1,584kN/m 33,20kN/m 15,50kN/m Ciężar własny belki Reakcja od biegu B4 Reakcja od biegu B5 Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 24,32kNm Tmax= 38,70 kn Przyjęto przekrój 240 x 350mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 4 φ12,0 l = 2,99 φ12,0 l = 2,87 od 0,03 do 2,89 do 2,90 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 0,03 26 φ6,0 l = 0,81 e = 1*0,05 + 7*0,07 + 5*0,12 + 1*0,07 + 5*0,12 + 7*0,07 (m) Przyjęty przekrój spełnia SGN i SGU

51 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS6 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 24 cm cnom=25mm φ12 mm φ 6 mm d=20 cm 0,24m*0,24m*25kN/m3*1,1=1,584kN/m 4,90kN/m Ciężar własny belki Reakcja od biegu B5 Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 1,96kNm Tmax= 4,43 kn Przyjęto przekrój 240 x 240mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 3 φ12,0 l = 1,51 φ12,0 l = 1,77 od 0,16 do 1,68 do 1,80 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 0,03 11 φ6,0 l = 0,81 e = 1*0,05 + 4*0,12 + 2*0,09 + 4*0,12 (m) Przyjęty przekrój spełnia SGN i SGU

52 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B6 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ10 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny: M max=7,10knm Przyjęto zbrojenie: φ10 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU

53 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie BS7 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 20 x 40 cm cnom=30mm φ12 mm φ 6 mm d=20 cm 0,20m*0,40m*25kN/m3*1,1=2,20kN/m 30,50kN/m Ciężar własny belki Reakcja od biegu B5 Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 8,87kNm Tmax= 19,87 kn Przyjęto przekrój 200 x 400mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 2 φ12,0 l = 1,62 φ12,0 l = 1,64 od 0,05 do 1,66 do 1,67 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 0,03 6 φ6,0 l = 1,05 e = 1*0,05 + 2*0,25 + 1*0,01 + 2*0,25 (m) Przyjęty przekrój spełnia SGN i SGU

54 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenie B10 Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 20 x 36 cm cnom=30mm φ14 mm φ 6 mm d=20 cm Ciężar własny belki 0,20m*0,36m*25kN/m3*1,1=1,98kN/m Reakcja od belki BS6 4,8kN Reakcja od belki BS7 19,87kN Ciężar ścianki z GK 0,42kN/m Okładzina górna (lastriko bez spoinowe gr. 2 cm) 0,44kN/m2*0,77m*1,3=0,44kN/m Ciężar własny płyty 0,12m*0,54m*25kN/m3*1,1=1,78kN/m Okładzina dolna spocznika (tynk cementowowapienny)1,5 cm 19kN/m3*0,02m*1,23m*1,3=0,61kN/m Obciążenie użytkowe(połowa spocznika)0,77m*3kn/m3*1,3=3,00kn/m Schemat statyczny: Wyniki: Belki Spocznikowej: Mmax= 35,28kNm Tmax= 26,83 kn Przyjęto przekrój 200 x 400mm Beton B20 Przęsło Zbrojenie podłużne: dolne (34GS) 2 φ16,0 l = 5,03 φ12,0 l = 4,86 od 0,04 do 4,89 do 4,89 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 0,03 23 φ6,0 l = 0,97 e = 1*0, *0,20 + 2*0, *0,20 (m Przyjęty przekrój spełnia SGN i SGU

55 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Obliczenia biegu B1~ Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ12 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m M max=15,30 Przyjęto zbrojenie: φ12 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU Obliczenia biegu B2~ Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ12 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny:

56 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , M max=5,50 Przyjęto zbrojenie: φ12 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU Obliczenia biegu B3~ Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ12 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny:

57 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , M max=5,40 Przyjęto zbrojenie: φ12 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU Obliczenia biegu B4~ Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów cnom=25mm Przyjęto pręty φ12 mm Średnica prętów konstr. φ 6 mm Wys. użytkowa przekroju d=9 cm Siły wymiarujące: Stałe spocznik: Stałe bieg: Zmienne: 4,25kN/m 6,51kN/m 3,90kN/m Do obliczeń przyjęto płytę o szer. 1 m Schemat statyczny:

58 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , M max=14,80 Przyjęto zbrojenie: φ12 mm co 12 cm Przyjęty przekrój spełnia SGN i SGU Schody zabiegowe Przyjęto zbrojenie: φ12 mm co 12 cm Obliczenie B,C,D Przyjęty beton B20 (C16/20), Stal AIII i A0. Przyjęto otulinę prętów Przyjęto pręty Średnica prętów zbroj. poprzecznego Wys. użytkowa przekroju Przyjęto przekrój 24 x 30 cm Ciężar własny belki Reakcja od belki B1~ Reakcja od belki B2~ Schemat statyczny: cnom=25mm φ12 mm φ 6 mm d=20 cm 0,24m*0,30m*25kN/m3*1,1=1,58kN/m 41,82kN/m 26,78kN/m

59 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , Wyniki: Belki Spocznikowej: Mmax= 34,17kNm Tmax= 48,19 kn Przyjęto przekrój 200 x 400mm Beton B20 Przęsło od 0,46 do 2,92 (m) Zbrojenie podłużne: dolne (34GS) 4 φ12,0 l = 3,05 φ12,0 l = 3,33 od 0,15 do 3,20 0,03 do 3,36 montażowe (górne) (34GS) 2 od Zbrojenie poprzeczne: główne (St0S) strzemiona 20 φ6,0 l = 0,97 e = 1*0,05 + 6*0,10 + 3*0,18 + 1*0,08 + 3*0,18 + 6*0,10 (m) Przyjęty przekrój spełnia SGN i SGU projektant projektant sprawdzający architektura, konstrukcja, instalacje sanitarne, architektura, konstrukcja, instalacje elektryczne, instalacje sanitarne: mgr. inż. Mirosława Pilarska upr. Nr 472/68 inż. Eugeniusz Schulz upr. bud. do sporządzania projektów w zakresie rozwiązań konstr. budowlanych UANKZ7210/128/87 upr. do sporządzania projektów instalacyjnych nr 1544/58

60 6.0. CZĘŚĆ RYSUNKOWA PRZEBUDOWA AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) ,

61 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PIWNIC PRZEBUDOWA RYS. NR 1A

62 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PARTERU PRZEBUDOWA RYS. NR 2A

63 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT I PIĘTRA PRZEBUDOWA RYS. NR 3A

64 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT II PIĘTRA PRZEBUDOWA RYS. NR 4A

65 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT PODDASZA PRZEBUDOWA RYS. NR 5A

66 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , RZUT DACHU PRZEBUDOWA RYS. NR 6A

67 ELEWACJE PRZEBUDOWA RYS. NR 7A AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) ,

68 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PRZEKRÓJ II PRZEBUDOWA RYS. NR 8A

69 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , PRZEKRÓJ IIII PRZEBUDOWA RYS. NR 9A

70 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , ZESTAWIENIE STOLARKI PRZEBUDOWA RYS. NR 10A

71 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , SCHODY ZBROJENIE PRZEBUDOWA RYS. NR 1K

72 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , STOPA FUNDAMENTOWA F2 PRZEBUDOWA RYS. NR 2K

73 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , STOPA FUNDAMENTOWA F1 PRZEBUDOWA RYS. NR 3K

74 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , STOPA FUNDAMENTOWA F3 PRZEBUDOWA RYS. NR 4K

75 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , SŁUP ŻELBETOWY S3 PRZEBUDOWA RYS. NR 5K

76 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , SŁUP ŻELBETOWY S2 PRZEBUDOWA RYS. NR 6K

77 AGROPROJEKTY Sępólno Krajeńskie tel./faks (052) , STOPA FUNDAMENTOWA F4 PRZEBUDOWA RYS. NR 6K
