1 Informator techniczny 2007 Od powstania firmy w 1988 roku Mercor zajmuje pozycję lidera na rynku biernych zabezpieczeń przeciwpożarowych. Nasze wyroby w zakresie: oddzieleń przeciwpożarowych, systemów oddymiania, odprowadzania ciepła i doświetleń dachowych, systemów wentylacji pożarowej, zabezpieczeń ogniochronnych konstrukcji budowlanych wyznaczają standardy na krajowych budowach. Dysponując wykwalifikowaną kadrą, oferujemy klientom wyroby na miarę, zapewniając przy tym wszechstronną obsługę od doradztwa przy projektowaniu, poprzez wycenę, produkcję, montaż oraz serwis. Nasze produkty posiadają wymagane aprobaty techniczne i certyfikaty ITB lub CNBOP honorowane przez straż pożarną. Od 2006 roku Mercor jest właścicielem firmy Hasil, największego producenta oddzieleń przeciwpożarowych w Republice Czeskiej. Wykorzystując potencjał obu firm oraz nowoczesne technologie, możemy skutecznie wzmacniać silną pozycję rynkową w naszym regionie Europy. Katalog, który trafia do Państwa, został opracowany, aby umożliwić wszystkim zainteresowanym dostęp do szczegółów technicznych dotyczących naszych wyrobów. Aktualną wersję informatora technicznego w formie elektronicznej można znaleźć na stronie internetowej pod adresem: Zapraszamy do współpracy. SYSTEMY WENTYLACJI POŻAROWEJ

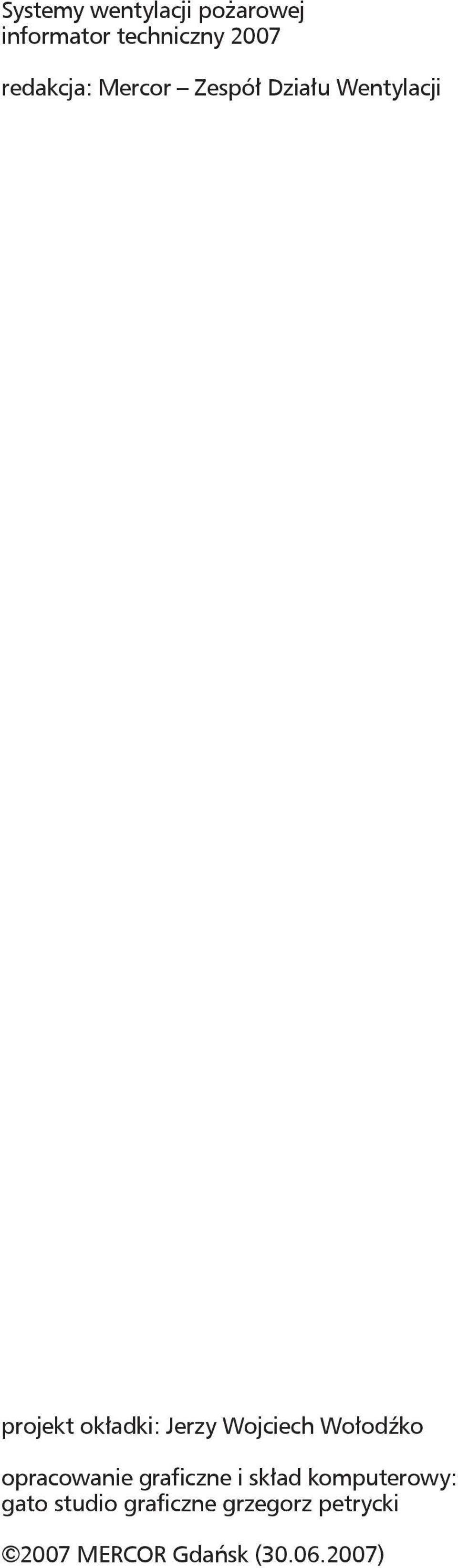

2 Systemy wentylacji pożarowej informator techniczny 2007 redakcja: Mercor Zespół Działu Wentylacji projekt okładki: Jerzy Wojciech Wołodźko opracowanie graficzne i skład komputerowy: gato studio graficzne grzegorz petrycki 2007 MERCOR Gdańsk ( )

3 spis treści 1. wstęp 5 2. mcr OMEGA centrale sterujące systemami wentylacji pożarowej 9 3. mcr FID S przeciwpożarowe klapy jednopłaszczyznowe odcinające i oddymiające mcr FID PRO przeciwpożarowe klapy jednopłaszczyznowe odcinające i oddymiające mcr DOR przeciwpożarowe klapy oddymiające drzwiowe mcr WIP przeciwpożarowe klapy żaluzjowe odcinające mcr FS przeciwpożarowe klapy transferowe mechanizmy wyzwalająco-sterujące, wyłączniki krańcowe kratki osłonowe maskownice THT/CJTHT osiowe wentylatory oddymiające HCT/CJHCH osiowe wentylatory nawiewno-wyciągowe mcr PL klapy nadciśnieniowe upustowe mcr VERMITEC D samonośne przewody wentylacyjne i oddymiające 93

4

5 wstęp Obowiązujące przepisy wymagają, aby budynki były zaprojektowane i wykonane w sposób zapewniający możliwość ewakuacji ludzi w czasie pożaru z uwzględnieniem bezpieczeństwa ekip ratowniczych. Podstawowym elementem projektu, podlegającym uzgodnieniu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych, jest prawidłowy dobór odpowiednich urządzeń przeciwpożarowych wynikający z wymagań przyjętego scenariusza rozwoju zdarzeń w czasie pożaru. Jednym z ważniejszych elementów ochrony przeciwpożarowej jest ochrona przed zadymieniem zapewniana przez mechaniczną wentylację pożarową. Na systemy wentylacji pożarowej składają się: klapy odcinające, klapy odcinające do systemów wentylacji pożarowej (tzw. klapy oddymiające), klapy transferowe, wentylatory oddymiające, wentylatory napowietrzające, centrale sterujące urządzeniami oddymiającymi i oddzieleniami. Poniżej prezentujemy przykładowy scenariusz rozwoju zdarzeń w czasie pożaru zrealizowany z wykorzystaniem urządzeń firmy MERCOR pozwalający na: zabezpieczenie dróg ewakuacyjnych przed zadymieniem, bezpieczną ewakuację ze strefy objętej pożarem, ograniczenie ryzyka wystąpienia paniki wśród ludzi znajdujących się w pozostałych strefach pożarowych, umożliwienie przeprowadzenia skutecznej i bezpiecznej akcji ratowniczo-gaśniczej scenariusz rozwoju zdarzeń w czasie pożaru w części dotyczącej wentylacji pożarowej schemat graficzny procedura urządzenia realizujące scenariusz Centrala CSP przekazuje sygnał alarmu pożarowego uruchamiającego centrale sterujące urządzeniami oddymiającymi i oddzieleniami. mcr OMEGA Odcięcie strefy objętej pożarem przez wydzielenie jej przeciwpożarowymi klapami odcinającymi. Uruchomienie wentylatorów napowietrzających, otwarcie klap oddymiających (wentylacji pożarowej) i, po odpowiedniej zwłoce czasowej, uruchomienie wentylatorów oddymiających. mcr OMEGA Klapy odcinające: mcr FID S mcr WIP mcr FID PRO mcr OMEGA Klapy oddymiające: mcr DOR mcr FID S mcr FID PRO Wentylatory: CJTHT VDB THT HCT HCH Otwarcie przepustnic zabezpieczających klapy upustowe. Praca klap upustowych. mcr PL Centrala sterująca urządzeniami oddymiającymi i oddzieleniami zbiera informacje i przekazuje potwierdzenia wysterowania urządzeń do systemów CSP i BMS. mcr OMEGA Bezpieczna ewakuacja ludzi ze strefy objętej pożarem. W pozostałych strefach wszystkie instalacje, w tym instalacja wentylacji i klimatyzacji, mogą działać normalnie. Nie są rozgłaszane komunikaty o zagrożeniu dla uniknięcia paniki i wystąpienia niekontrolowanej ewakuacji. W razie konieczności przeprowadzana jest ewakuacja ludzi z pozostałych stref dotychczas nieobjętych pożarem. mcr FS mcr WIP Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

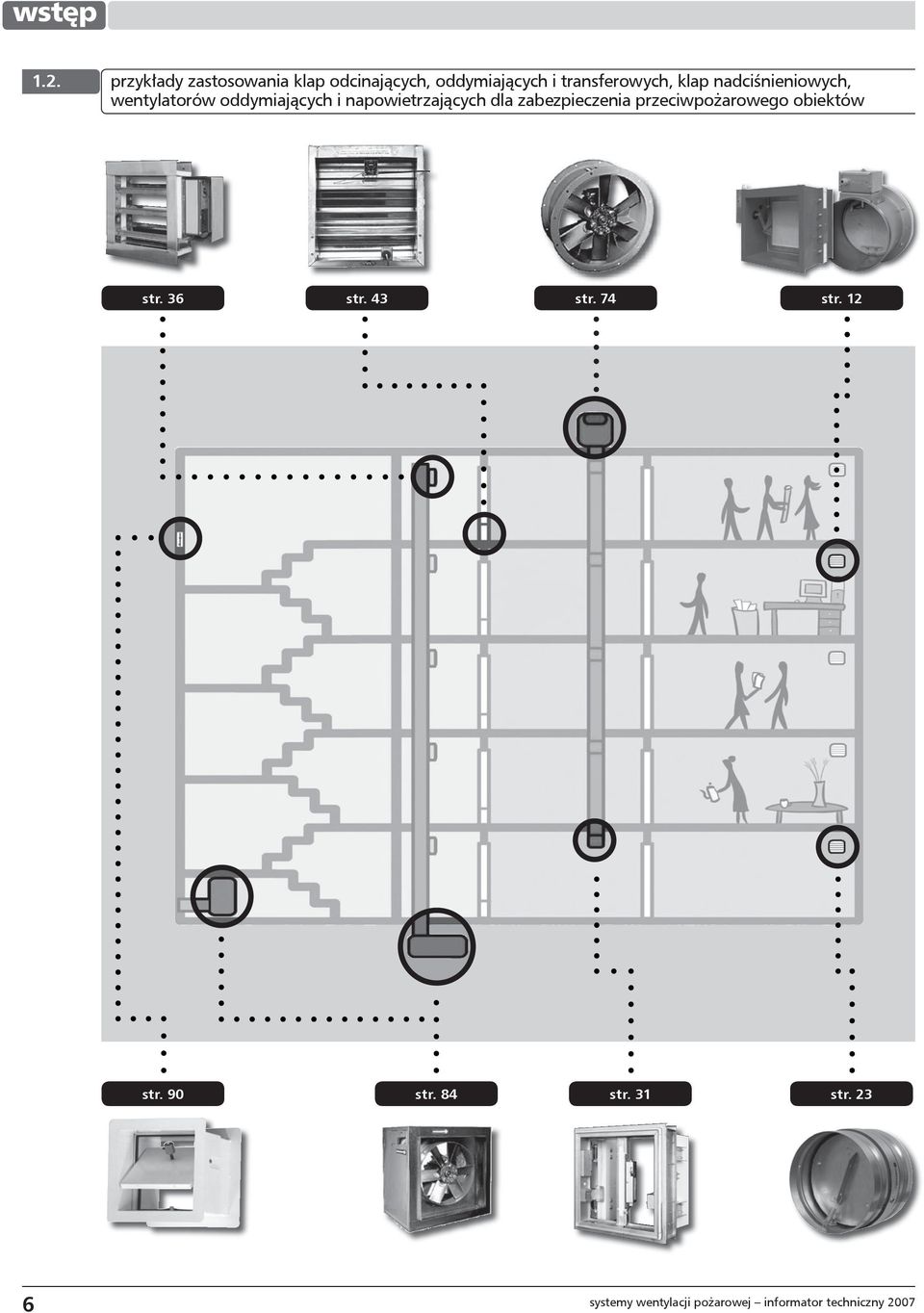

6 wstęp 1.2. przykłady zastosowania klap odcinających, oddymiających i transferowych, klap nadciśnieniowych, wentylatorów oddymiających i napowietrzających dla zabezpieczenia przeciwpożarowego obiektów str. 36 str. 43 str. 74 str. 12 str. 90 str. 84 str. 31 str systemy wentylacji pożarowej informator techniczny 2007

7 wstęp 1.3. tabela wstępnego doboru klap przeciwpożarowych typy klap mcr FID S mcr FID PRO mcr DOR mcr WIP mcr FS przeznaczenie klapy odcinające do przewodów wentylacji i klimatyzacji x x x klapy oddymiające do wentylacji pożarowej x x x klapy transferowe x x EIS 60 x x x x odporność ogniowa EIS 90 x x x E 120 x x x x x ES 120 x x x x EIS 120 x x x EIS 120 AA x x x miejsce wbudowania minimalna grubość ściany z zabudowaną klapą w stropach x x x w przegrodzie pionowej x x x x x poza przegrodą x x x w bateriach (zestawach) x jako zakończenie przewodu wentylacyjnego x x betonowa 110 mm 110 mm 110 mm 110 mm 110 mm murowana z cegły 120 mm 120 mm 120 mm 120 mm 120 mm murowana z bloczków betonu komórkowego 115 mm 115 mm 115 mm 115 mm 115 mm z płyt gipsowo-kartonowych na ruszcie stalowym 125 mm 125 mm 110 mm z płyt ognioodpornych 50 mm 50 mm 50 mm szerokość od do [mm] wymiary klap wysokość od do [mm] średnica od do [mm] długość od do [mm] szczegółowe informacje o klapach na stronie Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

8 wstęp 1.4. schemat blokowy sterowania, monitorowania i zasilania urządzeń oddymiających i oddzieleń przeciwpożarowych szafa automatyki zasilanie wentylator oddymiający sygnał załączenia wentylacji oddymiającej potwierdzenie pracy awaria układu U0 U1 U2... U15 U16 MZK 2001 moduł zarządzająco-komunikacyjny MMS 2043 moduł monitorująco-sterujący MMS 2043 moduł monitorująco-sterujący MMS 2043 moduł monitorująco-sterujący MMS 2043 moduł monitorująco-sterujący MMS 2043 moduł monitorująco-sterujący mcr OMEGA 2300 centrala ma możliwość kontroli linii zasilających i monitorujących komunikacja z systemem graficznej stacji nadzoru alarm pożarowy awaria systemu poprawność wykonania algorytmu pożarowego alarm monitoring centrala CSP graficzna stacja nadzoru klapa p.poż. klapa p.poż. klapa p.poż. klapa p.poż. M M M zasilanie i sterowanie monitoring klapa ppoż. M zasilanie i sterowanie monitoring schemat sterowania-monitorowania indywidualnego M RS485/RS232 schemat sterowania-monitorowania grupowego 8 systemy wentylacji pożarowej informator techniczny 2007

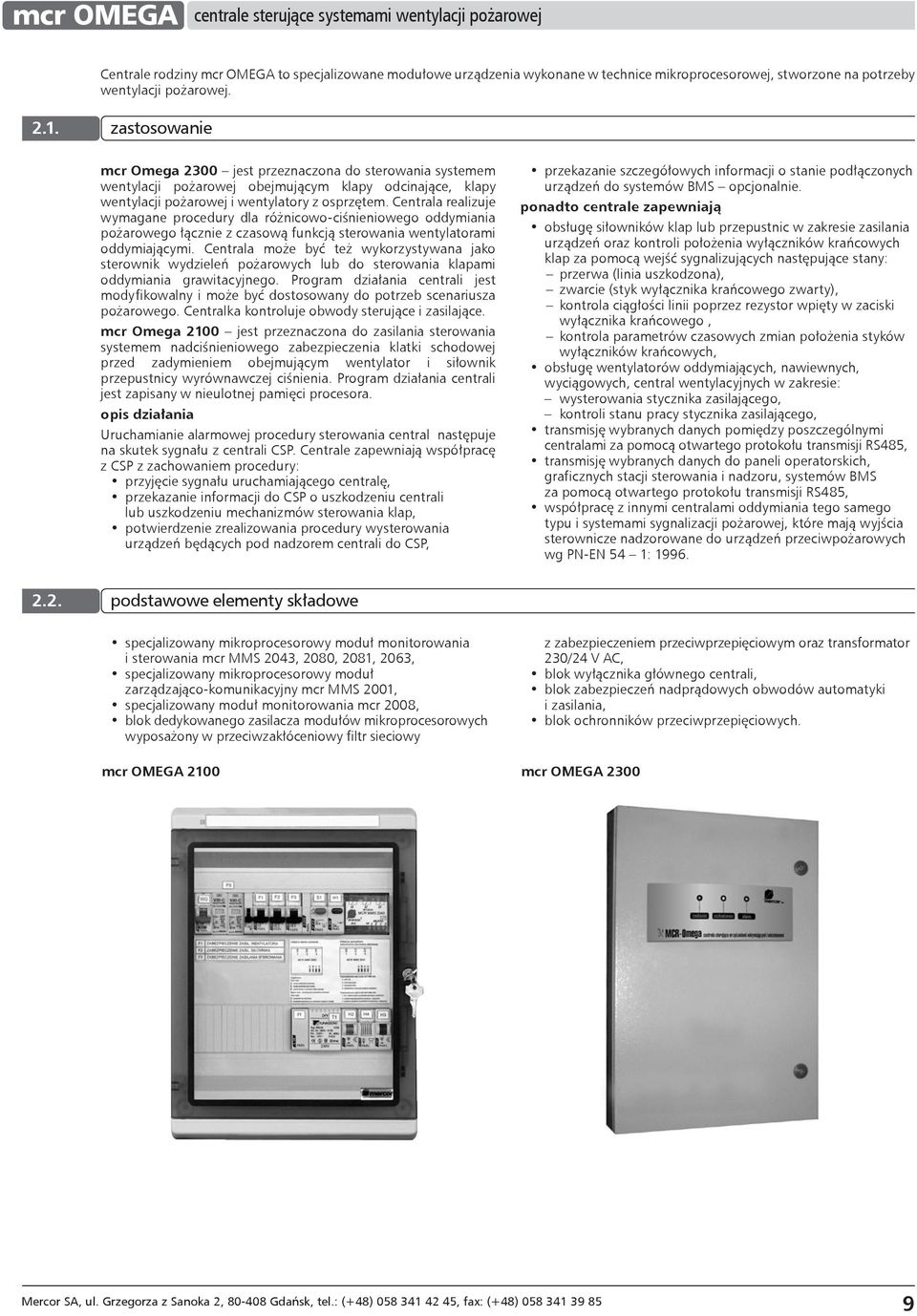

9 mcr OMEGA centrale sterujące systemami wentylacji pożarowej Centrale rodziny mcr OMEGA to specjalizowane modułowe urządzenia wykonane w technice mikroprocesorowej, stworzone na potrzeby wentylacji pożarowej zastosowanie mcr Omega 2300 jest przeznaczona do sterowania systemem wentylacji pożarowej obejmującym klapy odcinające, klapy wentylacji pożarowej i wentylatory z osprzętem. Centrala realizuje wymagane procedury dla różnicowo-ciśnieniowego oddymiania pożarowego łącznie z czasową funkcją sterowania wentylatorami oddymiającymi. Centrala może być też wykorzystywana jako sterownik wydzieleń pożarowych lub do sterowania klapami oddymiania grawitacyjnego. Program działania centrali jest modyfikowalny i może być dostosowany do potrzeb scenariusza pożarowego. Centralka kontroluje obwody sterujące i zasilające. mcr Omega 2100 jest przeznaczona do zasilania sterowania systemem nadciśnieniowego zabezpieczenia klatki schodowej przed zadymieniem obejmującym wentylator i siłownik przepustnicy wyrównawczej ciśnienia. Program działania centrali jest zapisany w nieulotnej pamięci procesora. opis działania Uruchamianie alarmowej procedury sterowania central następuje na skutek sygnału z centrali CSP. Centrale zapewniają współpracę z CSP z zachowaniem procedury: przyjęcie sygnału uruchamiającego centralę, przekazanie informacji do CSP o uszkodzeniu centrali lub uszkodzeniu mechanizmów sterowania klap, potwierdzenie zrealizowania procedury wysterowania urządzeń będących pod nadzorem centrali do CSP, przekazanie szczegółowych informacji o stanie podłączonych urządzeń do systemów BMS opcjonalnie. ponadto centrale zapewniają obsługę siłowników klap lub przepustnic w zakresie zasilania urządzeń oraz kontroli położenia wyłączników krańcowych klap za pomocą wejść sygnalizujących następujące stany: przerwa (linia uszkodzona), zwarcie (styk wyłącznika krańcowego zwarty), kontrola ciągłości linii poprzez rezystor wpięty w zaciski wyłącznika krańcowego, kontrola parametrów czasowych zmian położenia styków wyłączników krańcowych, obsługę wentylatorów oddymiających, nawiewnych, wyciągowych, central wentylacyjnych w zakresie: wysterowania stycznika zasilającego, kontroli stanu pracy stycznika zasilającego, transmisję wybranych danych pomiędzy poszczególnymi centralami za pomocą otwartego protokołu transmisji RS485, transmisję wybranych danych do paneli operatorskich, graficznych stacji sterowania i nadzoru, systemów BMS za pomocą otwartego protokołu transmisji RS485, współpracę z innymi centralami oddymiania tego samego typu i systemami sygnalizacji pożarowej, które mają wyjścia sterownicze nadzorowane do urządzeń przeciwpożarowych wg PN-EN 54 1: podstawowe elementy składowe specjalizowany mikroprocesorowy moduł monitorowania i sterowania mcr MMS 2043, 2080, 2081, 2063, specjalizowany mikroprocesorowy moduł zarządzająco-komunikacyjny mcr MMS 2001, specjalizowany moduł monitorowania mcr 2008, blok dedykowanego zasilacza modułów mikroprocesorowych wyposażony w przeciwzakłóceniowy filtr sieciowy mcr OMEGA 2100 z zabezpieczeniem przeciwprzepięciowym oraz transformator 230/24 V AC, blok wyłącznika głównego centrali, blok zabezpieczeń nadprądowych obwodów automatyki i zasilania, blok ochronników przeciwprzepięciowych. mcr OMEGA 2300 Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

10 mcr OMEGA centrale sterujące systemami wentylacji pożarowej 2.3. oznaczenie mcr OMEGA C2300c KOD oznaczenie urządzenia wg kart doboru C2300c centrala do systemów wentylacji pożarowej C2100c centrala do systemów nadciśnienia klatek schodowych rodzaj urządzenia 2.4. charakterystyka dane techniczne mcr OMEGA 2300 mcr OMEGA 2100 podstawowe napięcie zasilania: 230 V AC +10% 15%, 50 Hz 230 V [230/400] AC +10% 15%, 50 Hz napięcie robocze centrali 22,5 V...32 V (24 V przy 20 C) 22,5 V...32 V (24 V przy 20 C) źródło zasilania rezerwowego * wejścia monitorujące centrali z modułu mcr MMS 2043 [detekcja przerwy, zwarcia, kontrola ciągłości linii] wyjścia sterująco-zasilające centrali z modułu mcr MMS 2043 ** wyjścia zasilające [wentylatory, grupy siłowników] maksymalna liczba modułów monitorująco- -sterujących mcr MMS 2043 bez zastosowania modułu mcr MZK 2001 maksymalna liczba modułów monitorująco- -sterujących mcr MZK 2001 w centrali max. liczba modułów mcr MMS 2043 obsługiwana przez moduł mcr MZK 2001 w centrali maksymalna liczba modułów monitorująco- -sterujących mcr MZK 2001 w systemie złożonym z kilku central maksymalny pobór prądu przez siłowniki dla jednego modułu mcr MMS 2043 awaryjne źródło zasilania w obiekcie [spełniające wymagania zasilania urządzeń ppoż.] Certyfikowane zasilacze przeciwpożarowe np. firm MERAWEX, KABE 24 V AC z separacją optoelektroniczną [4 wejścia na jeden moduł mcr MMS 2043] Io=4A, 250 V AC, 25 V DC [3 wyjścia na jeden moduł MCR MMS 2043] - 24 V AC z separacją optoelektroniczną [4 wejścia na jeden moduł mcr MMS 2043] Io=4 A, 250 V AC, 25 V DC [3 wyjścia na jeden moduł mcr MMS 2043] Io=16 A, 230/400 V AC [liczba wyjść wg. potrzeb] struktura otwarta 0 20 A 16 A komunikacja pomiędzy centralami protokół MODBUS / standard RS 485 sposób organizacji alarmowania 1-stopniowy (2 stopień) 1-stopniowy (2 stopień) obudowa natynkowa w II klasie izolacji natynkowa w II klasie izolacji stopień ochrony obudowy IP 55/65 IP 65 zakres temperatury pracy -10 C +55 C -10 C +55 C klasa klimatyczna zgodnie z WBO/11/11/CNBOP 2002, KL I 2002, KL I rodzaj współpracujących napędów certyfikowane napędy do klap ppoż. certyfikowane trzymacze drzwiowe certyfikowane napędy do klap ppoż. certyfikowane trzymacze drzwiowe /* dotyczy zasilania i sterowania pracą urządzeń oddymiających i oddzieleń przeciwpożarowych, których prawidłowa praca wg przepisów wymaga rezerwowego źródła zasilania, /** opcjonalne wyjścia modułu mogą zostać oprogramowane i wykorzystane jako wejścia. Korzyści z zastosowania central sterujących mcr OMEGA: bezpieczeństwo gwarantowane certyfikatem mikroprocesorowe rozwiązanie sterowania wentylacją pożarową, niewymagające indywidualnego projektowania i jednorazowego dopuszczenia do stosowania, niezawodność dzięki wbudowanej kontroli obwodów, w tym obwodów zasilających (!), prostota wszystkie układy zasilające i sterujące są umieszczone w jednej obudowie; wystarczy rozprowadzić przewody do urządzeń i podłączyć zasilanie, elastyczność scenariusz rozwoju zdarzeń na wypadek pożaru może być dostosowany do potrzeb danego obiektu (zaprezentowany scenariusz to tylko przykład), wszechstronność sterowanie urządzeniami zasilanymi impulsem prądowym i przerwą prądową, napięciem 24 V i 230 V, optymalizacja kosztów konstrukcja modułowa pozwala na uzyskanie optymalnego stosunku ceny do możliwości. 10 systemy wentylacji pożarowej informator techniczny 2007

11 mcr OMEGA centrale sterujące systemami wentylacji pożarowej 2.5. przykładowy schemat systemu wentylacji pożarowej w oparciu o centralę mcr OMEGA BMS CSP mcr FID S/P mcr FID S/O mcr FID PRO mcr OMEGA mcr WIP mcr FS mcr OSRVP mcr THT mcr CJTHT mcr DOR Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

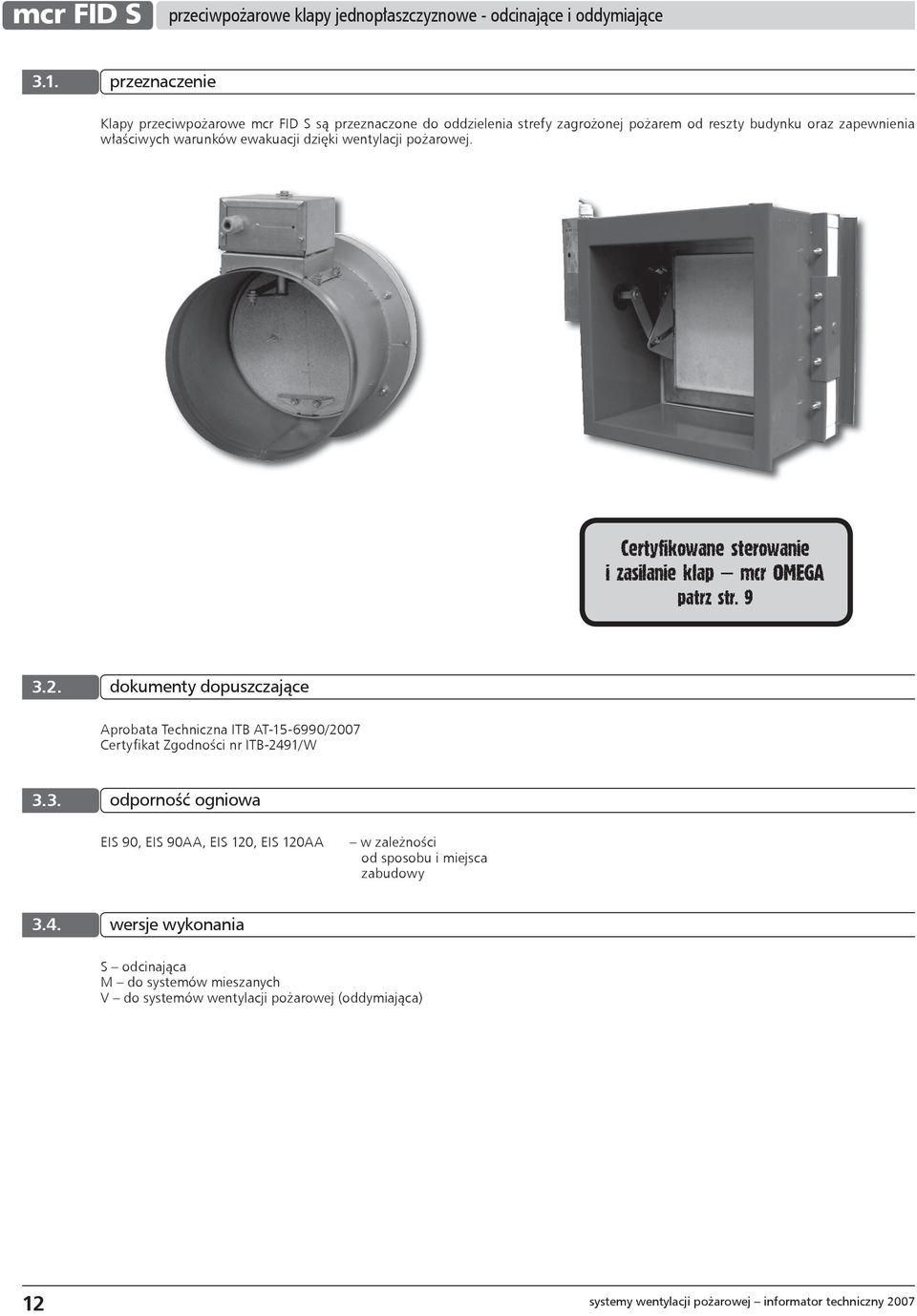

12 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 3.1. przeznaczenie Klapy przeciwpożarowe mcr FID S są przeznaczone do oddzielenia strefy zagrożonej pożarem od reszty budynku oraz zapewnienia właściwych warunków ewakuacji dzięki wentylacji pożarowej. Certyfikowane sterowanie i zasilanie klap mcr OMEGA patrz str dokumenty dopuszczające Aprobata Techniczna ITB AT /2007 Certyfikat Zgodności nr ITB-2491/W 3.3. odporność ogniowa EIS 90, EIS 90AA, EIS 120, EIS 120AA w zależności od sposobu i miejsca zabudowy 3.4. wersje wykonania S odcinająca M do systemów mieszanych V do systemów wentylacji pożarowej (oddymiająca) 12 systemy wentylacji pożarowej informator techniczny 2007

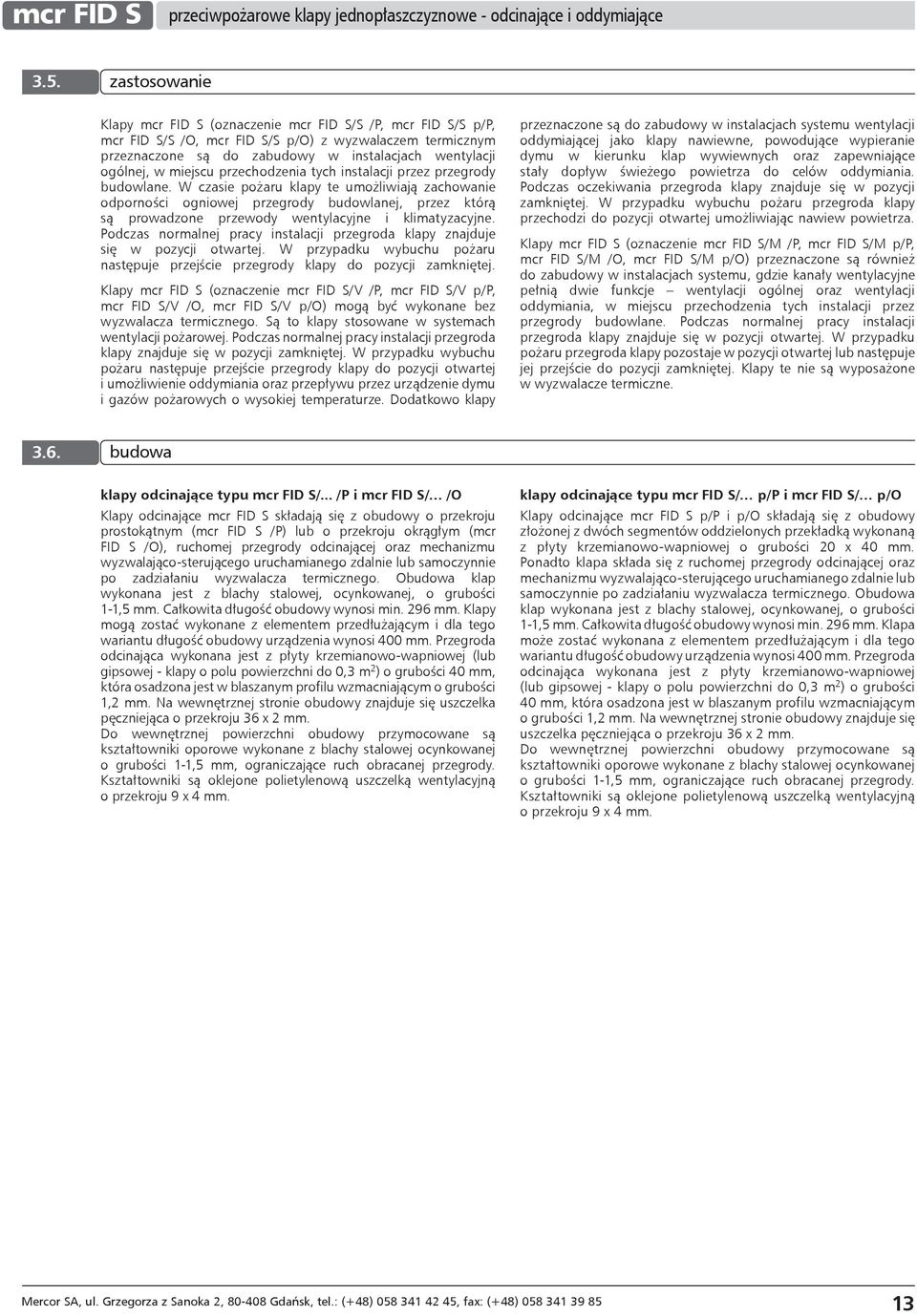

13 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 3.5. zastosowanie Klapy mcr FID S (oznaczenie mcr FID S/S /P, mcr FID S/S p/p, mcr FID S/S /O, mcr FID S/S p/o) z wyzwalaczem termicznym przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. W czasie pożaru klapy te umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej. Klapy mcr FID S (oznaczenie mcr FID S/V /P, mcr FID S/V p/p, mcr FID S/V /O, mcr FID S/V p/o) mogą być wykonane bez wyzwalacza termicznego. Są to klapy stosowane w systemach wentylacji pożarowej. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji otwartej i umożliwienie oddymiania oraz przepływu przez urządzenie dymu i gazów pożarowych o wysokiej temperaturze. Dodatkowo klapy przeznaczone są do zabudowy w instalacjach systemu wentylacji oddymiającej jako klapy nawiewne, powodujące wypieranie dymu w kierunku klap wywiewnych oraz zapewniające stały dopływ świeżego powietrza do celów oddymiania. Podczas oczekiwania przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru przegroda klapy przechodzi do pozycji otwartej umożliwiając nawiew powietrza. Klapy mcr FID S (oznaczenie mcr FID S/M /P, mcr FID S/M p/p, mcr FID S/M /O, mcr FID S/M p/o) przeznaczone są również do zabudowy w instalacjach systemu, gdzie kanały wentylacyjne pełnią dwie funkcje wentylacji ogólnej oraz wentylacji oddymiania, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku pożaru przegroda klapy pozostaje w pozycji otwartej lub następuje jej przejście do pozycji zamkniętej. Klapy te nie są wyposażone w wyzwalacze termiczne budowa klapy odcinające typu mcr FID S/... /P i mcr FID S/ /O Klapy odcinające mcr FID S składają się z obudowy o przekroju prostokątnym (mcr FID S /P) lub o przekroju okrągłym (mcr FID S /O), ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej, o grubości 1-1,5 mm. Całkowita długość obudowy wynosi min. 296 mm. Klapy mogą zostać wykonane z elementem przedłużającym i dla tego wariantu długość obudowy urządzenia wynosi 400 mm. Przegroda odcinająca wykonana jest z płyty krzemianowo-wapniowej (lub gipsowej - klapy o polu powierzchni do 0,3 m 2 ) o grubości 40 mm, która osadzona jest w blaszanym profilu wzmacniającym o grubości 1,2 mm. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca o przekroju 36 x 2 mm. Do wewnętrznej powierzchni obudowy przymocowane są kształtowniki oporowe wykonane z blachy stalowej ocynkowanej o grubości 1-1,5 mm, ograniczające ruch obracanej przegrody. Kształtowniki są oklejone polietylenową uszczelką wentylacyjną o przekroju 9 x 4 mm. klapy odcinające typu mcr FID S/ p/p i mcr FID S/ p/o Klapy odcinające mcr FID S p/p i p/o składają się z obudowy złożonej z dwóch segmentów oddzielonych przekładką wykonaną z płyty krzemianowo-wapniowej o grubości 20 x 40 mm. Ponadto klapa składa się z ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej, o grubości 1-1,5 mm. Całkowita długość obudowy wynosi min. 296 mm. Klapa może zostać wykonana z elementem przedłużającym i dla tego wariantu długość obudowy urządzenia wynosi 400 mm. Przegroda odcinająca wykonana jest z płyty krzemianowo-wapniowej (lub gipsowej - klapy o polu powierzchni do 0,3 m 2 ) o grubości 40 mm, która osadzona jest w blaszanym profilu wzmacniającym o grubości 1,2 mm. Na wewnętrznej stronie obudowy znajduje się uszczelka pęczniejąca o przekroju 36 x 2 mm. Do wewnętrznej powierzchni obudowy przymocowane są kształtowniki oporowe wykonane z blachy stalowej ocynkowanej o grubości 1-1,5 mm, ograniczające ruch obracanej przegrody. Kształtowniki są oklejone polietylenową uszczelką wentylacyjną o przekroju 9 x 4 mm. Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

14 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 3.7. działanie Klapy odcinające w normalnej pozycji są otwarte. Przejście klap w stan bezpieczeństwa (zamknięcie) odbywa się: automatycznie poprzez zadziałanie zintegrowanego wyzwalacza topikowego (mechanizm wyzwalająco-sterujący MERCOR typu KW1), wyzwalacza topikowego (mechanizm wyzwalająco-sterujący MERCOR typu RST) lub wyzwalacza termoelektrycznego (siłowniki osiowe BELIMO serii BF...-T, BLF...-T, BF-TL -T, siłowniki osiowe Edelweiss serii EXBF, EXBG lub siłowniki osiowe Joventa serii SFL). ręcznie poprzez zwolnienie dzwigni zwalniania ręcznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1 lub RST) lub naciśnięcie przycisku kontrolnego na wyzwalaczu termoelektrycznym (siłowniki osiowe BELIMO serii BF...-T, BLF...-T, BF-TL -T lub siłowniki osiowe Edelweiss serii EXBF, EXBG lub siłowniki osiowe Joventa serii SFL) zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1) lub zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BF, BLF, BF-TL, siłowniki osiowe Edelweiss serii EXBF, EXBG lub siłowniki osiowe Joventa serii SFL). Klapy do systemów wentylacji pożarowej (oddymiające) w normalnej pozycji są zamknięte. Przejście klap w stan bezpieczeństwa (otwarcie) odbywa się: zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE). zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco sterujący MERCOR typu KW1). Klapy do kanałów dwufunkcyjnych (systemy mieszane) w normalnej pozycji są otwarte. W przypadku pożaru klapy zamykają się bądź pozostają otwarte w zależności od scenariusza pożarowego. Przejście klap w stan bezpieczeństwa odbywa się: zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE). zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1). Klapy z siłownikami BELIMO serii BF lub BLF, BF-TL, siłownikami Edelweiss serii EXBF, EXBG lub siłownikami Joventa serii SFL zamykają się w wyniku odcięcia dopływu prądu, na skutek działania sprężyny powrotnej umieszczonej w siłowniku. Otwarcie klap następuje po podaniu na zaciski siłownika napięcia zasilania lub ręcznie po użyciu klucza. Klapy z mechanizmem wyzwalająco-sterującym KW1 oraz RST zamykają się na skutek działania sprężyny napędowej umieszczonej w mechanizmie, uruchamianej poprzez zadziałanie topika, wyzwalacza elektromagnetycznego lub ręcznie poprzez dźwignię wyzwalającą. Otwarcie klap następuje ręcznie poprzez użycie klucza (mechanizm KW1), naciągnięcie dźwigni (mechanizm RST) lub zdalnie po podaniu napięcia zasilania do siłownika MERCOR KW. Klapy z mechanizmem wyzwalająco-sterującym w postaci siłownika BELIMO serii BE otwierają i zamykają się w wyniku podania napięcia na odpowiednie zaciski siłownika (siłownik nie posiada sprężyny powrotnej). Klapy można zamykać oraz otwierać również ręcznie, po użyciu specjalnego klucza układy napędowe i wyzwalające Układem napędowym klap mcr FID S może być: mechanizm wyzwalająco-sterujący MERCOR typu KW1 wyposażony w zintegrowany wyzwalacz termiczny 72 C, sprężynę napędową Ø 3 lub 4 mm, układ dźwigniowo- -krzywkowy. Mechanizm ten może zostać dodatkowo wyposażony w wyzwalacz elektromagnetyczny na napięcie 24 V AC/DC lub 230 V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu położenia przegrody klapy. Mechanizm KW1 może zostać wyposażony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24 V AC/DC lub 230V AC. mechanizm wyzwalająco-sterujący MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposażony w sprężynę napędową Ø 3 lub 4 mm oraz układ dźwigniowo- -krzywkowy. Wyzwalacz termiczny 72 C mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną serii: BF lub BLF na napięcie 24 V AC/DC lub 230 V AC z wyzwalaczem termoelektrycznym BAE 72 C produkcji BELIMO. mechanizm wyzwalająco-sterujący w postaci osiowego cyfrowego siłownika ze sprężyną powrotną serii: BF-TL Top Line na napięcie 24 V AC/DC z wyzwalaczem termoelektrycznym BAE 72 C produkcji BELIMO. mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną serii: EXBF, EXBG na napięcie 24 V AC/DC lub 230 V AC z wyzwalaczem termoelektrycznym 72 C produkcji Edelweiss. mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną typu: SFL1.90T/14 (24 V AC/DC) SFL2.90T/14 (230 V AC) z wyzwalaczem termoelektrycznym ST1.72N produkcji Joventa. mechanizm wyzwalająco-sterujący MERCOR typu KW1 (bez zintegrowanego wyzwalacza termicznego) wyposażony w sprężynę napędową, zwalniak elektromagnetyczny na napięcie 24 V AC/DC lub 230 V AC (wyzwalany impulsem prądowym) oraz układ dźwigniowo-krzywkowy. mechanizm wyzwalająco-sterujący w postaci osiowego siłownika bez sprężyny powrotnej BELIMO serii BE, na napięcie 24 V AC/DC lub 230 V AC bez wyzwalacza termoelektrycznego wymiary Klapy odcinające typu mcr FID S/ /P i mcr FID S/ /O są produkowane w następujących wymiarach: szerokość od 200 do 1200 mm, wysokość od 200 do 1200 mm lub średnicy od 125 mm do 1000 mm. Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich. Maksymalna powierzchnia przekroju klap typu mcr FID S/P wynosi: 1 m 2. Klapy odcinające typu mcr FID S/ p/p i mcr FID S/ p/o są produkowane w następujących wymiarach: szerokość od 200 do 1500 mm, wysokość od 200 do 1500 mm lub średnicy od 125 mm do 1000 mm. Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich. Maksymalna powierzchnia przekroju klap typu mcr FID S/ p/p wynosi: 1,8 m systemy wentylacji pożarowej informator techniczny 2007

15 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające podstawowe dane wymiarowe klap klapa mcr FID S/S /P klapa mcr FID S/V /P klapa mcr FID S/M /P 26 H 26 B 26 H H klapa mcr FID S/S p/p klapa mcr FID S/V p/p klapa mcr FID S/M p/p 43 B D / D + 60 D D H H H klapa mcr FID S/S /O klapa mcr FID S/V /O klapa mcr FID S/M /O D D klapa mcr FID S/S p/o klapa mcr FID S/V p/o klapa mcr FID S/M p/o uwaga: Wymiary klap podano bez mechanizmów wyzwalająco-sterujących. D / D Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

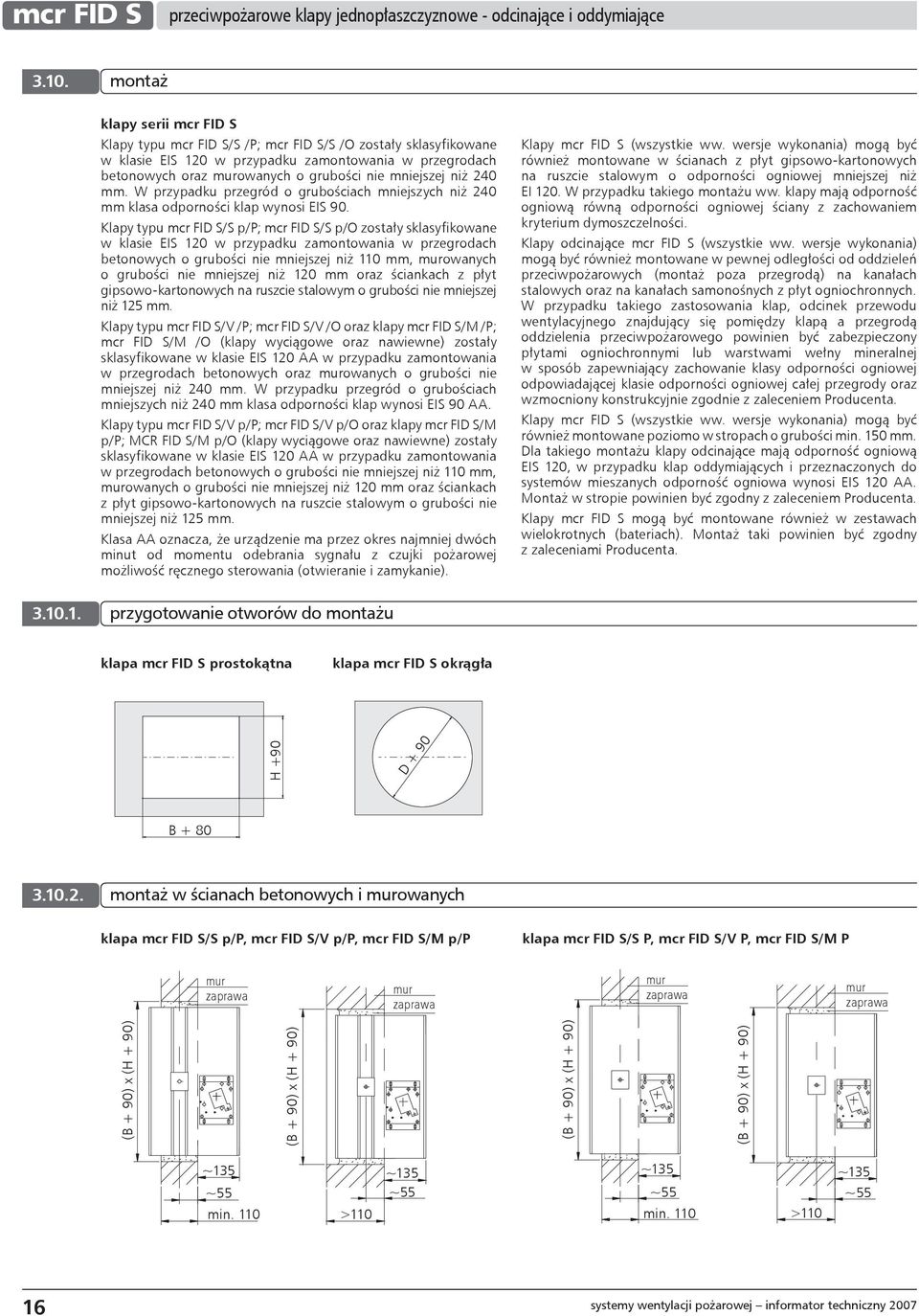

16 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające montaż klapy serii mcr FID S Klapy typu mcr FID S/S /P; mcr FID S/S /O zostały sklasyfikowane w klasie EIS 120 w przypadku zamontowania w przegrodach betonowych oraz murowanych o grubości nie mniejszej niż 240 mm. W przypadku przegród o grubościach mniejszych niż 240 mm klasa odporności klap wynosi EIS 90. Klapy typu mcr FID S/S p/p; mcr FID S/S p/o zostały sklasyfikowane w klasie EIS 120 w przypadku zamontowania w przegrodach betonowych o grubości nie mniejszej niż 110 mm, murowanych o grubości nie mniejszej niż 120 mm oraz ściankach z płyt gipsowo-kartonowych na ruszcie stalowym o grubości nie mniejszej niż 125 mm. Klapy typu mcr FID S/V /P; mcr FID S/V /O oraz klapy mcr FID S/M /P; mcr FID S/M /O (klapy wyciągowe oraz nawiewne) zostały sklasyfikowane w klasie EIS 120 AA w przypadku zamontowania w przegrodach betonowych oraz murowanych o grubości nie mniejszej niż 240 mm. W przypadku przegród o grubościach mniejszych niż 240 mm klasa odporności klap wynosi EIS 90 AA. Klapy typu mcr FID S/V p/p; mcr FID S/V p/o oraz klapy mcr FID S/M p/p; MCR FID S/M p/o (klapy wyciągowe oraz nawiewne) zostały sklasyfikowane w klasie EIS 120 AA w przypadku zamontowania w przegrodach betonowych o grubości nie mniejszej niż 110 mm, murowanych o grubości nie mniejszej niż 120 mm oraz ściankach z płyt gipsowo-kartonowych na ruszcie stalowym o grubości nie mniejszej niż 125 mm. Klasa AA oznacza, że urządzenie ma przez okres najmniej dwóch minut od momentu odebrania sygnału z czujki pożarowej możliwość ręcznego sterowania (otwieranie i zamykanie). Klapy mcr FID S (wszystkie ww. wersje wykonania) mogą być również montowane w ścianach z płyt gipsowo-kartonowych na ruszcie stalowym o odporności ogniowej mniejszej niż EI 120. W przypadku takiego montażu ww. klapy mają odporność ogniową równą odporności ogniowej ściany z zachowaniem kryterium dymoszczelności. Klapy odcinające mcr FID S (wszystkie ww. wersje wykonania) mogą być również montowane w pewnej odległości od oddzieleń przeciwpożarowych (montaż poza przegrodą) na kanałach stalowych oraz na kanałach samonośnych z płyt ogniochronnych. W przypadku takiego zastosowania klap, odcinek przewodu wentylacyjnego znajdujący się pomiędzy klapą a przegrodą oddzielenia przeciwpożarowego powinien być zabezpieczony płytami ogniochronnymi lub warstwami wełny mineralnej w sposób zapewniający zachowanie klasy odporności ogniowej odpowiadającej klasie odporności ogniowej całej przegrody oraz wzmocniony konstrukcyjnie zgodnie z zaleceniem Producenta. Klapy mcr FID S (wszystkie ww. wersje wykonania) mogą być również montowane poziomo w stropach o grubości min. 150 mm. Dla takiego montażu klapy odcinające mają odporność ogniową EIS 120, w przypadku klap oddymiających i przeznaczonych do systemów mieszanych odporność ogniowa wynosi EIS 120 AA. Montaż w stropie powinien być zgodny z zaleceniem Producenta. Klapy mcr FID S mogą być montowane również w zestawach wielokrotnych (bateriach). Montaż taki powinien być zgodny z zaleceniami Producenta przygotowanie otworów do montażu klapa mcr FID S prostokątna klapa mcr FID S okrągła H +90 D + 90 B montaż w ścianach betonowych i murowanych klapa mcr FID S/S p/p, mcr FID S/V p/p, mcr FID S/M p/p klapa mcr FID S/S P, mcr FID S/V P, mcr FID S/M P mur zaprawa mur zaprawa mur zaprawa mur zaprawa (B + 90) x (H + 90) (B + 90) x (H + 90) (B + 90) x (H + 90) (B + 90) x (H + 90) ~135 ~55 min. 110 >110 ~135 ~55 ~135 ~55 min. 110 >110 ~135 ~55 16 systemy wentylacji pożarowej informator techniczny 2007

17 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające klapa mcr FID S/S p/o, mcr FID S/V p/o, mcr FID S/M p/o klapa mcr FID S/S O, mcr FID S/V O, mcr FID S/M O mur zaprawa mur zaprawa mur zaprawa mur zaprawa D + 90 D + 90 D + 90 D + 90 ~140 ~55 min. 110 >110 ~140 ~55 ~140 ~55 min. 110 >110 ~140 ~ montaż w ścianach lekkich klapa mcr FID S prostokątna klapa mcr FID S okrągła min. 100 min. 100 min. 100 min. 100 płyta gipsowo-kartonowa wełna mineralna płyta gipsowo-kartonowa min min. 125 wełna mineralna montaż w stropach klapy serii mcr FID S stalowy kołek rozporowy 70 A A 3 80 profil montażowy 40 Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

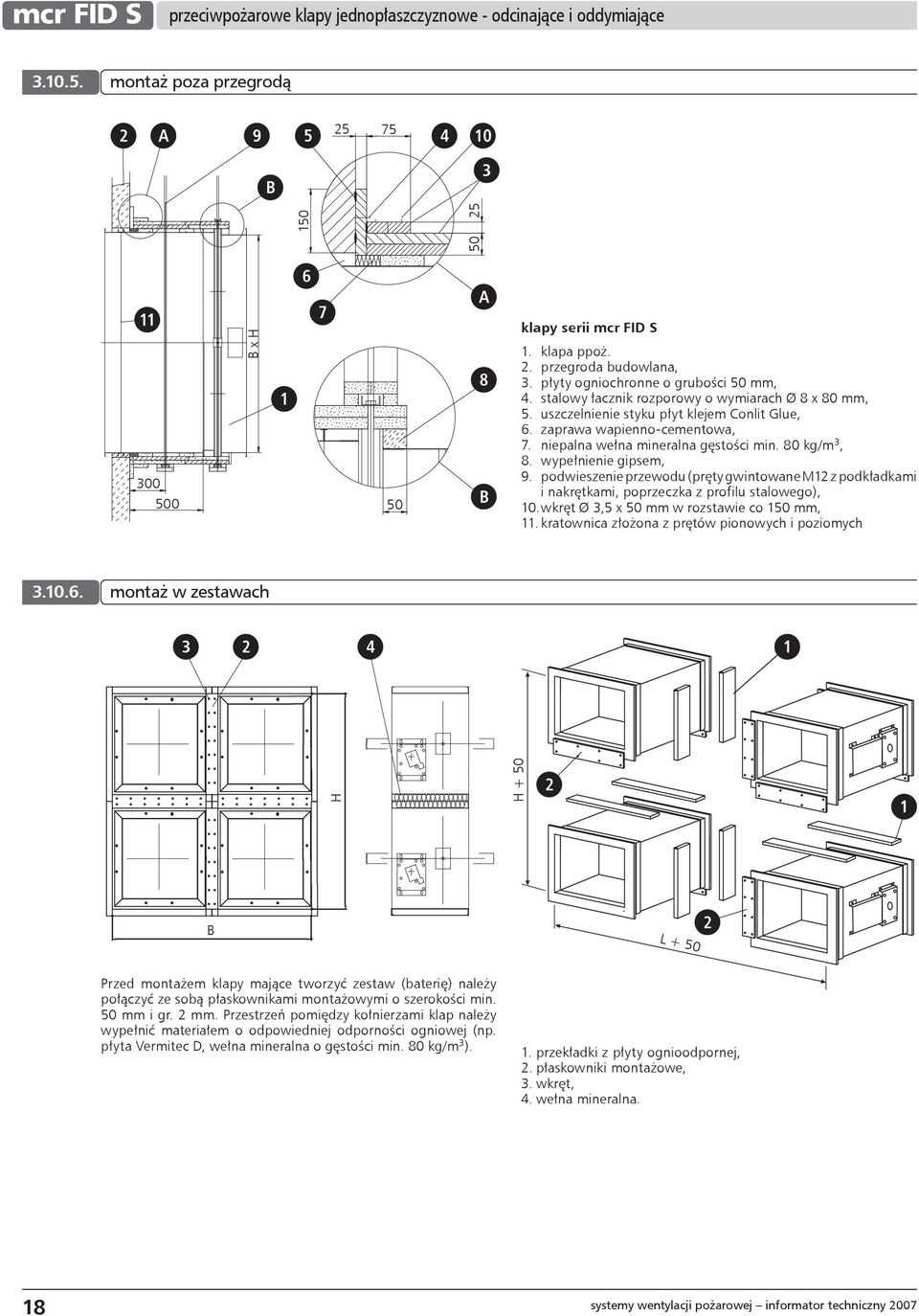

18 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające montaż poza przegrodą 2 A B B x H A 8 B klapy serii mcr FID S 1. klapa ppoż. 2. przegroda budowlana, 3. płyty ogniochronne o grubości 50 mm, 4. stalowy łacznik rozporowy o wymiarach Ø 8 x 80 mm, 5. uszczelnienie styku płyt klejem Conlit Glue, 6. zaprawa wapienno-cementowa, 7. niepalna wełna mineralna gęstości min. 80 kg/m 3, 8. wypełnienie gipsem, 9. podwieszenie przewodu (pręty gwintowane M12 z podkładkami i nakrętkami, poprzeczka z profilu stalowego), 10. wkręt Ø 3,5 x 50 mm w rozstawie co 150 mm, 11. kratownica złożona z prętów pionowych i poziomych montaż w zestawach H H B L Przed montażem klapy mające tworzyć zestaw (baterię) należy połączyć ze sobą płaskownikami montażowymi o szerokości min. 50 mm i gr. 2 mm. Przestrzeń pomiędzy kołnierzami klap należy wypełnić materiałem o odpowiedniej odporności ogniowej (np. płyta Vermitec D, wełna mineralna o gęstości min. 80 kg/m 3 ). 1. przekładki z płyty ognioodpornej, 2. płaskowniki montażowe, 3. wkręt, 4. wełna mineralna. 18 systemy wentylacji pożarowej informator techniczny 2007

19 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające oznaczenie klapy serii MCR FID S mcr FID S/X /P / 400 (szer.) x 300 (wys.) / [RST] / WK 1 osprzęt dodatkowy mechanizm wyzwalająco-sterujący wymiar otworu czynnego typ, wersja i wykonanie typ i wersja: mcr FID S/X /P klapa prostokątna bez przekładki izolacyjnej mcr FID S/X /O klapa okrągła bez przekładki izolacyjnej mcr FID S/X p/p klapa prostokątna z przekładką izolacyjną mcr FID S/X p/o klapa okrągła z przekładką izolacyjną wykonanie X: S klapa odcinająca V klapa do systemów wentylacji pożarowej (oddymiająca) M klapa do kanałów dwufunkcyjnych (systemy mieszane) mechanizmy wyzwalająco-sterujące: RST mechanizm sprężynowy zintegrowany z klapą termik montowany na przegrodzie urządzenia BF24-T siłownik ze sprężyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 V AC/DC BF230-T siłownik ze sprężyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 V AC BF24 siłownik ze sprężyną powrotną, zasilany napięciem 24 V AC/DC BF230 siłownik ze sprężyną powrotną, zasilany napięciem 230 V AC BLF24-T siłownik ze sprężyną powrotną, wyzwalaczem termicznym, zasilany napięciem 24 V AC/DC BLF230-T siłownik ze sprężyną powrotną, wyzwalaczem termicznym, zasilany napięciem 230 V AC BLF24 siłownik ze sprężyną powrotną, zasilany napięciem 24 V AC/DC BLF230 siłownik ze sprężyną powrotną, zasilany napięciem 230 V AC BE24 siłownik bez sprężyny powrotnej, zasilany napięciem 24 V AC/DC BLE24 siłownik bez sprężyny powrotnej, zasilany napięciem 24 V AC/DC BE230 siłownik bez sprężyny powrotnej, zasilany napięciem 230 V AC BLE230 siłownik bez sprężyny powrotnej, zasilany napięciem 230 V AC KW1 zintegrowany mechanizm wyzwalająco-sterujący MERCOR KW1/A/B/C/D Gdzie: A rodzaj wyzwalania B wyłączniki krańcowe C dodatkowy siłownik do ustawiania klapy w pozycji oczekiwania D inne [A] A=S wyzwalanie ręczne A=24I wyzwalanie elektromagnetyczne impuls prądowy A=24P wyzwalanie elektromagnetyczne przerwa prądowa A=230I wyzwalanie elektromagnetyczne impuls prądowy A=230P wyzwalanie elektromagnetyczne przerwa prądowa [B] B=0 brak wyłączników krańcowych B=WK1d jeden wyłącznik krańcowy, sygnalizacja stanu położenia klapy B=WK2d dwa wyłączniki krańcowe sygnalizacja stanu położenia klapy [C] C=0 brak dodatkowego siłownika C=24 dodatkowy siłownik na napięcie 24 V DC C=230 dodatkowy siłownik na napięcie 230 V AC [D] D=V wykonanie bez wyzwalacza termicznego W przypadku braku oznaczenia mechanizm zawsze będzie wykonany z wyzwalaczem termicznym 72 º C osprzęt dodatkowy: WK1 wyłącznik pojedynczy sygnalizacja stanu zamknięcia przegrody klapy WK2 zespół dwóch wyłączników sygnalizacja stanu zamknięcia oraz otwarcia przegrody klapy Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

20 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające parametry techniczne klapa prostokątna mcr FID S do kanałów wentylacyjnych prostokątnych [masy w kg] h szerokość b [mm] [mm] klapa okrągła mcr FID S do kanałów wentylacyjnych okrągłych D (mm) masa (kg) uwaga: Masy klap podano dla klap w wykonaniu RST. W przypadku klap z siłownikami bądź mechanizmami KW1 do masy klapy należy doliczyć masę napędu. 20 systemy wentylacji pożarowej informator techniczny 2007

21 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające ,0238 0,0378 0,0518 0,0658 0,0798 0,938 0,1078 0,1218 0,1358 0,1498 0,1638 0,1778 0,1918 0,210 SE 0,0400 0,0600 0,0800 0,1000 0,1200 0,1400 0,1600 0,1800 0,2000 0,2200 0,2400 0,2600 0,2800 0,3000 SK 0,0408 0,0648 0,0888 0,1128 0,1368 0,1608 0,1848 0,2088 0,2328 0,2568 0,2808 0,3048 0,3288 0,3528 SE 0,0600 0,0900 0,1200 0,1500 0,1800 0,2100 0,2400 0,2700 0,3000 0,3300 0,3600 0,3900 0,4200 0,4500 SK 0,0578 0,0918 0,1258 0,1598 0,1938 0,2278 0,2618 0,2958 0,3298 0,3680 0,3978 0,4318 0,4658 0,4998 SE 0,0800 0,1200 0,1600 0,2000 0,2400 0,2800 0,3200 0,3600 0,4000 0,4400 0,4800 0,5200 0,5600 0,6000 SK 0,0748 0,1188 0,1628 0,2068 0,2508 0,2948 0,3388 0,3828 0,4268 0,4708 0,5148 0,5588 0,6028 0,6468 SE 0,1000 0,1500 0,2000 0,2500 0,3000 0,3500 0,4000 0,4500 0,5000 0,5500 0,6000 0,6500 0,7000 0,7500 SK 0,0918 0,1458 0,1998 0,2538 0,3078 0,3618 0,4158 0,4698 0,5238 0,5778 0,6318 0, ,7398 0,7938 SE 0,1200 0,1800 0,2400 0,3000 0,3600 0,4200 0,4800 0,5400 0,6000 0,6600 0,7200 0,7800 0,8400 0,9000 SK 0,1088 0,1728 0,2368 0,3008 0,3648 0,4288 0,4028 0,5568 0,6208 0,6848 0,7488 0,8128 0,8768 0,9908 SE 0,1400 0,2100 0,2800 0,3500 0,4200 0,4900 0,5600 0,6300 0,7000 0,7700 0,8400 0,9100 0,9800 1,0500 SK 0,1258 0,1998 0,2738 0,3478 0,4218 0,4958 0,5698 0,6438 0,7178 0,7918 0,8658 0,9398 1,0138 1,0878 SE 0,1600 0,2400 0,3200 0,4000 0,4800 0,5600 0,6400 0,7200 0,8000 0,8800 0,9600 1,0400 1,1200 1,2000 SK 0,1428 0,2268 0,3108 0,3948 0,4788 0,5628 0,6468 0,7308 0,8148 0,8988 0,9828 1,0668 1,1508 1,2348 SE 0,1800 0,2700 0,3600 0,4500 0,5400 0,6300 0,7200 0,8100 0,9000 0,9900 1,0800 1,1700 1,2600 1,3500 SK 0,1598 0,2538 0,3478 0,4418 0,5358 0,6298 0,7238 0,8178 0,9118 1,0058 1,0998 1,1938 1,2878 1,3818 SE 0,2000 0,3000 0,4000 0,5000 0,6000 0,7000 0,8000 0,9000 1,0000 1,1000 1,2000 1,3000 1,4000 1,5000 SK 0,1768 0,2808 0,3848 0,4888 0,5928 0,6968 0,8008 0,9048 1,0088 1,1128 1,268 1,3208 1,4248 1,5288 SE 0,2200 0,3300 0,4400 0,5500 0,6600 0,7700 0,8800 0,9900 1,1000 1,2100 1,3200 1,4300 1,5400 1,6500 SK 0,1938 0,3078 0,4218 0,5358 0,6498 0,7638 0,8778 0,9918 1,1058 1,2198 1,3338 1,4478 1,5618 1,6758 SE 0,2400 0,3600 0,4800 0,6000 0,7200 0,8400 0,9600 1,0800 1,2000 1,3200 1,4400 1,5600 1,6800 1,8000 SK 0,2108 0,3348 0,4588 0,5828 0,7068 0,8308 0,9548 1,0788 1,2028 1,3268 1,4508 SE 0,2600 0,3900 0,5200 0,6500 0,7800 0,9100 1,0400 1,1700 1,3000 1,4300 1,5600 SK 0,2278 0,3618 0,4958 0,6298 0,7638 0,8978 1,0318 1,1658 1,2998 1,4338 1,5678 SE 0,2800 0,4200 0,5600 0,7000 0,8400 0,9800 1,1200 1,2600 1,4000 1,5400 1,6800 SK 0,2448 0,3888 0,5328 0,6768 0,8208 0,9648 1,1088 1,2528 1,3968 1,5408 1,6848 SE 0,3000 0,4500 0,6000 0,7500 0,9000 1,0500 1,2000 1,3500 1,5000 1,6500 1,8000 SK D [mm] D [mm] SE 0,0073 0,0127 0,0221 0,0478 0,0950 0,1579 0,2366 0,3309 0,4409 0,5667 0,7081 SE SK 0,0123 0,0201 0,0314 0,0707 0,1257 0,1963 0,2827 0,3848 0,5026 0,6362 0,7854 SK B [mm] H [mm] szerokość wysokość SE [m 2 ] SK [m 2 ] powierzchnia czynna klapy powierzchnia czynna kanału Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

22 mcr FID S przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające charakterystyki przepływu ,0073 0,0127 0,0221 0,0373 spadek ciśnienia Δ pt [Pa] SE SE 0,0503 0,1579 0,2541 0,4409 0, prędkość powietrza V E [m/s] ,0238 0,0648 spadek ciśnienia Δ pt [Pa] SE SE 0,2068 0,4288 0,9118 1,3338 1, prędkość powietrza V E [m/s] mechanizmy wyzwalająco-sterujące uwaga: Wymiary poszczególnych klap podano bez mechanizmów wyzwalająco-sterujących. Dane wymiarowe oraz elektryczne mechanizmów współpracujących z klapami znajdują się w osobnym rozdziale (patrz strona 50 katalogu). 22 systemy wentylacji pożarowej informator techniczny 2007

23 mcr FID PRO przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 4.1. przeznaczenie Klapy przeciwpożarowe typu mcr FID PRO są przeznaczone do oddzielenia strefy zagrożonej pożarem od reszty budynku oraz zapewnienia właściwych warunków ewakuacji dzięki wentylacji pożarowej. Certyfikowane sterowanie i zasilanie klap mcr OMEGA patrz str dokumenty dopuszczające Aprobata Techniczna ITB AT /2007 Certyfikat Zgodności Nr ITB-1585/W 4.3. odporność ogniowa EIS 120 EIS 120AA 4.4. wersje wykonania S odcinające M do instalacji dwufunkcyjnych (systemy mieszane) V do systemów wentylacji pożarowej (oddymianie) 4.5. zastosowanie Przeciwpożarowe klapy odcinające mcr FID PRO (oznaczenie mcr FID PRO/S) z wyzwalaczem termicznym przeznaczone są do zabudowy w instalacjach wentylacji ogólnej, w miejscu przechodzenia tych instalacji przez przegrody budowlane. W czasie pożaru klapy te umożliwiają zachowanie odporności ogniowej przegrody budowlanej, przez którą są prowadzone przewody wentylacyjne i klimatyzacyjne. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji zamkniętej. Klapy mcr FID PRO (oznaczenie mcr FID PRO/V) mogą być wykonane bez wyzwalacza termicznego. Są to klapy stosowane w systemach wentylacji pożarowej. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej. W przypadku wybuchu pożaru następuje przejście przegrody klapy do pozycji otwartej i umożliwienie oddymiania oraz przepływu przez urządzenie dymu i gazów pożarowych o wysokiej temperaturze. Przeciwpożarowe klapy odcinające mcr FID PRO (oznaczenie mcr FID PRO/M) przeznaczone są również do zabudowy w instalacjach, gdzie kanały wentylacyjne pełnią dwie funkcje wentylacji ogólnej oraz wentylacji oddymiania, w miejscu przechodzenia tych instalacji przez przegrody budowlane. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji otwartej. W przypadku pożaru przegroda klapy pozostaje w pozycji otwartej lub następuje jej przejście do pozycji zamkniętej. Klapy te nie są wyposażone w wyzwalacze termiczne. Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)

24 mcr FID PRO przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 4.6. budowa Klapy odcinające mcr FID PRO składają się z obudowy o przekroju okrągłym, ruchomej przegrody odcinającej oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie lub samoczynnie po zadziałaniu wyzwalacza termicznego. Obudowa klap wykonana jest z blachy stalowej, ocynkowanej lub nierdzewnej, o grubości 0,5-1 mm. Całkowita długość obudowy dla klap w wersji mufowej wynosi 140 mm (z możliwością wydłużenia do 280 mm), natomiast dla klap w wersji nyplowej wynosi 170 mm (z możliwością wydłużenia do 310 mm). Klapy mogą zostać wyposażone dodatkowo w kołnierze przyłączeniowe. Przegroda odcinająca klap wykonana jest z płyty gipsowej lub krzemianowo-wapniowej o gr. 20 mm. Przegroda obudowana jest dwustronnie blachą wzmacniającą o grubości 0,5-0,8 mm. Na zewnętrznej stronie obudowy, w miejscu perforacji, znajduje się uszczelka pęczniejąca o przekroju 20 x 2 mm oraz pierścień stalowy. Uszczelnienie klap stanowi uszczelka gumowa o przekroju kołowym grubości 1 mm działanie Klapy odcinające w normalnej pozycji są otwarte. Przejście klap w stan bezpieczeństwa (zamknięcie) odbywa się: automatycznie poprzez zadziałanie zintegrowanego wyzwalacza topikowego 72 C (mechanizm wyzwalająco- -sterujący MERCOR typu KW1), wyzwalacza topikowego 72 C (mechanizm wyzwalająco sterujący MERCOR typu RST) lub wyzwalacza termoelektrycznego 72 C (siłowniki osiowe BELIMO serii BF -T; BLF...-T; siłowniki Edelweiss typu EXBF, siłowniki cyfrowe BF-TL Top Line ). ręcznie poprzez zwolnienie dźwigni zwalniania ręcznego (mechanizm wyzwalająco - sterujący MERCOR typu KW1) lub naciśnięcie przycisku kontrolnego na wyzwalaczu termoelektrycznym 72 C (siłowniki BELIMO serii BF -T; BLF...-T; siłowniki Edelweiss typu EXBF, siłowniki cyfrowe BF-TL Top Line) zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco sterujący MERCOR typu KW1) lub zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BF -T; BLF...-T; siłowniki Edelweiss typu EXBF, siłowniki cyfrowe BF-TL Top Line). Klapy do systemów wentylacji pożarowej (oddymiające) w normalnej pozycji są zamknięte. Przejście klap w stan bezpieczeństwa (otwarcie) odbywa się: zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE). zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1). Klapy do kanałów dwufunkcyjnych (systemy mieszane) w normalnej pozycji są otwarte. W przypadku pożaru klapy zamykają się bądź pozostają otwarte. Przejście klap w stan bezpieczeństwa odbywa się: zdalnie poprzez zadziałanie siłownika osiowego (siłowniki osiowe BELIMO serii BE). zdalnie poprzez zadziałanie wyzwalacza elektromagnetycznego (mechanizm wyzwalająco-sterujący MERCOR typu KW1). Klapy z siłownikami BELIMO serii BF, BLF, BF-TL lub Edelweiss serii EXBF zamykają się w wyniku odcięcia dopływu prądu, na skutek działania energii zgromadzonej w napiętej sprężynie powrotnej umieszczonej w siłowniku. Otwarcie klap następuje po podaniu na zaciski siłownika napięcia zasilania lub ręcznym naciągnięciu sprężyny przy użyciu klucza. Klapy z mechanizmem wyzwalająco-sterującym KW1 oraz RST zamykają się na skutek działania sprężyny napędowej umieszczonej w mechanizmie, uruchamianej poprzez zadziałanie topika 72 C, wyzwalacza elektromagnetycznego lub ręczne poprzez dźwignię wyzwalającą. Otwarcie klap następuje przez ręczne naciągnięcie sprężyny (wersja RST), poprzez użycie klucza (mechanizm KW1), lub zdalnie po podaniu napięcia zasilania do siłownika MERCOR KW układy napędowe i wyzwalające Układem napędowym klap mcr FID PRO (wersje /S; /V; /M) może być: mechanizm wyzwalająco-sterujący MERCOR typu KW1 wyposażony w zintegrowany wyzwalacz termiczny 72 C, sprężynę napędową, układ dźwigniowo-krzywkowy. Mechanizm ten może zostać dodatkowo wyposażony w wyzwalacz elektromagnetyczny 24 V AC/DC lub 230 V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu położenia przegrody klapy. Mechanizm może zostać wyposażony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24 V AC/DC lub 230 V AC. mechanizm wyzwalająco-sterujący MERCOR typu KW1 pozbawiony wyzwalacza termicznego 72 C. Mechanizm ten może zostać dodatkowo wyposażony w wyzwalacz elektromagnetyczny 24 V AC/DC lub 230 V AC (sterowany impulsem prądowym lub przerwą prądową) oraz wyłączniki krańcowe do sygnalizacji stanu położenia przegrody klapy. Mechanizm może zostać wyposażony dodatkowo w siłownik do ustawiania klapy w funkcji oczekiwania MERCOR KW na napięcie 24 V AC/DC lub 230 V AC. mechanizm wyzwalająco-sterujący MERCOR typu RST (bez zintegrowanego wyzwalacza termicznego) wyposażony w sprężynę napędową. Wyzwalacz termiczny mocowany jest w tym wypadku poza mechanizmem klapy, na samej przegrodzie urządzenia. mechanizm wyzwalająco-sterujący w postaci osiowego siłownika ze sprężyną powrotną serii BF, BLF, BF-TL Top Line lub siłownika serii EXBF na napięcie 24 V AC/DC lub 230 V AC z wyzwalaczem termoelektrycznym 72 C, mechanizm wyzwalająco-sterujący w postaci osiowego siłownika bez sprężyny powrotnej BELIMO serii BE na napięcie 24 V AC/DC lub 230 V AC bez wyzwalacza termoelektrycznego. 24 systemy wentylacji pożarowej informator techniczny 2007

25 mcr FID PRO przeciwpożarowe klapy jednopłaszczyznowe - odcinające i oddymiające 4.9. wymiary Klapy odcinające typu mcr FID PRO są produkowane w wymiarach: DIA100 do DIA200. Oprócz standardowych wymiarów, na zamówienie istnieje możliwość wykonania klap o wymiarach pośrednich. podstawowe dane wymiarowe klapa mcr FID PRO/RST w wersji mufowej klapa mcr FID PRO/RST w wersji nyplowej Ø (D + 6) Ø (D 2) klapa mcr FID PRO z napędem elektrycznym w wersji mufowej klapa mcr FID PRO z napędem elektrycznym w wersji nyplowej Ø (D + 6) Ø (D 2) wymiary kołnierza przy wykonaniu klapy mufowej jako kołnierzowej Ø (D + 60) Ø D 22 Mercor SA, ul. Grzegorza z Sanoka 2, Gdańsk, tel.: (+48) , fax: (+48)
