1 PROJEKT WYKONAWCZY TEMAT: Termomodernizacja i remont skrzydła C budynku Aneksu B Domu Pomocy Społecznej w Prószkowie Prószków, ul. Zamkowa 8 INSTALACJE SANITARNE OBIEKT: Dom opieki społecznej LOKALIZACJA: Prószków 0110 k.m. 7 dz. 934 INWESTOR JEDNOSTKA PROJEKTOWA Autorzy opracowania Dom Pomocy Społecznej w Prószkowie Prószków, ul. Zamkowa 8 PRACOWNIA PROJEKTOWO KONSERWATORSKA PROKON SUCHY BÓR ul. Kasztanowa 15 INSTALACJE SANITARNE Projektował: mgr inż. Jerzy Sobczak nr uprawnień 113/91/OP Sprawdził: mgr inż. Zbigniew Kośniewski nr uprawnień 205/88/OP ZAWARTOŚĆ OPRACOWANIA: 1. Opis techniczny 2. Część graficzna: rys. 1S RZUT PARTERU - INSTALACJA WOD.-KAN. rys. 2S RZUT PIĘTRA - INSTALACJA WOD.-KAN. rys. 3S RZUT PODDASZA - INSTALACJA WOD.-KAN. rys. 4S ROZWINIĘCIE INSTALACJI WOD.-KAN. rys. 5S ROZWINIĘCIE INSTALACJI WOD.-KAN. rys. 6S RZUT PARTERU - INSTALACJA C.O. rys. 7S RZUT PIĘTRA - INSTALACJA C.O. rys. 8S RZUT PODDASZA - INSTALACJA C.O. rys. 9S ROZWINIĘCIE INSTALACJI C.O. rys. 10S RZUT PARTERU - WENTYLACJA MECHANICZNA rys. 11S RZUT PIĘTRA - WENTYLACJA MECHANICZNA rys. 12S RZUT PODDASZA - WENTYLACJA MECHANICZNA rys. 12S RZUT PODDASZA NIEUŻYTKOWEGO - WENTYLACJA MECHANICZNA Data opracowania: grudzień 2015 EGZ 1

2 Opis techniczny do "Projektu wykonawczego termomodernizacji i remontu skrzydła C budynku Aneksu B Domu Pomocy Społecznej w Prószkowie" branża sanitarna. 1. TEMAT OPRACOWANIA. Tematem opracowania jest projekt budowlany instalacji sanitarnych do projektu termomodernizacji i remontu skrzydła C budynku Aneksu B Domu Pomocy Społecznej w Prószkowie. Projektuje się następujące instalacje sanitarne: - instalację wod.-kan. - instalację c.w.u. - instalację centralnego ogrzewania - wentylację mechaniczną 2. PODSTAWA OPRACOWANIA - zlecenie inwestora - projekt architektoniczno-budowlany - normy, przepisy branżowe i i wytyczne inwestora 3. INSTALACJA KANALIZACJI SANITARNEJ. Ścieki gospodarcze odprowadzone będą do istniejącej kanalizacji sanitarnej w piwnicy w sąsiednim skrzydle. Istniejącą instalację kanalizacji sanitarnej oraz istniejące przybory kanalizacyjne należy zdemontować. Instalację kan. sanitarnej projektuje się z rur PVC łączonych na uszczelki. Uzbrojenie pionów kanalizacyjnych stanowić będą rewizje, rury wywiewne oraz zawory napowietrzająco - odpowietrzające. Poziomy kanalizacyjne w części niepodpiwniczonej układać z minimalnym spadkiem 1,5%, na podsypce piaskowej. Przejścia pionów kanalizacyjnych przez ściany i stropy zabezpieczyć p.poż. pastą HILTI. 4. INSTALACJA WODOCIĄGOWA, CWU I CYRKULACJI. Budynek zasilany będzie z istniejącej instalacji wodociągowej, cwu i cyrkulacji przebiegającej w piwnicy w sąsiednim skrzydle. Istniejącą instalację wodociągową i odbiorniki wodociągowe należy zdemontować. Ogólne zapotrzebowanie wody dla remontowanego skrzydła budynku wynosi: q = 0,91 l/s Instalacja wodociągowa, cwu i cyrkulacji - prowadzenie przewodów Instalację wody zimnej cwu i cyrkulacji projektuje się z rur PVC-C oraz PE-Xc. Przewody na parterze prowadzić pod stropem pomieszczeń. Od pionów i przewodów rozdzielczych należy wykonać podejścia do przyborów. Projektuje się armaturę stojącą na przyborach lub ścienną. Podejście do armatury wykonać przy pomocy połączeń elastycznych. Pojedyncze zawory czerpalne wody zimnej będą montowane na ścianach. Wszystkie przewody prowadzić należy jako kryte w bruzdach ścian i pod posadzką odpowiednio je izolując otulinami z pianki PE. Główne przewody prowadzone na parterze i na piętrach pod stropem należy obudować. Przejścia pionów wodociągowych przez ściany i stropy zabezpieczyć p.poż. pastą HILTI. 2

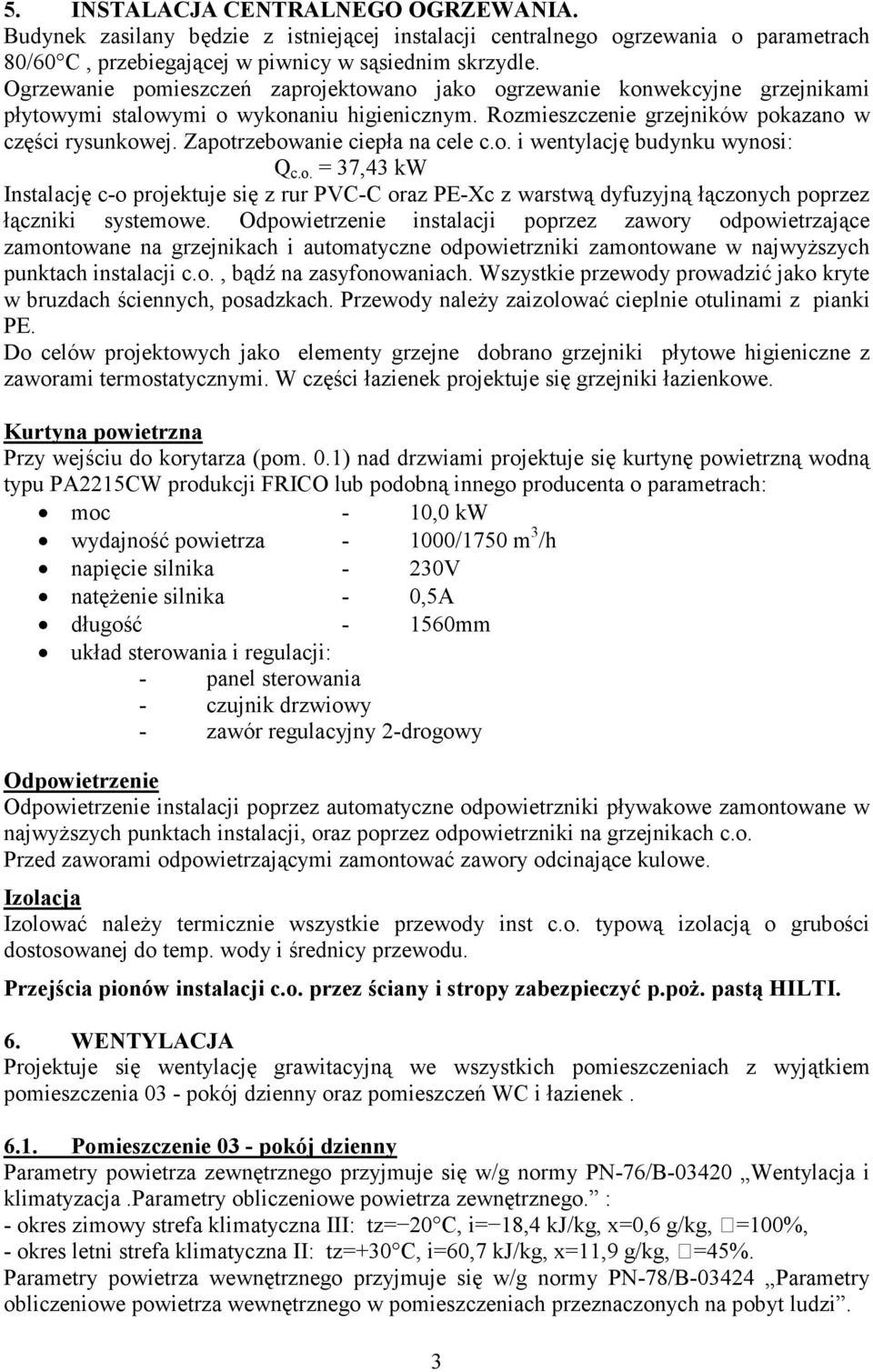

3 5. INSTALACJA CENTRALNEGO OGRZEWANIA. Budynek zasilany będzie z istniejącej instalacji centralnego ogrzewania o parametrach 80/60 C, przebiegającej w piwnicy w sąsiednim skrzydle. Ogrzewanie pomieszczeń zaprojektowano jako ogrzewanie konwekcyjne grzejnikami płytowymi stalowymi o wykonaniu higienicznym. Rozmieszczenie grzejników pokazano w części rysunkowej. Zapotrzebowanie ciepła na cele c.o. i wentylację budynku wynosi: Q c.o. = 37,43 kw Instalację c-o projektuje się z rur PVC-C oraz PE-Xc z warstwą dyfuzyjną łączonych poprzez łączniki systemowe. Odpowietrzenie instalacji poprzez zawory odpowietrzające zamontowane na grzejnikach i automatyczne odpowietrzniki zamontowane w najwyższych punktach instalacji c.o., bądź na zasyfonowaniach. Wszystkie przewody prowadzić jako kryte w bruzdach ściennych, posadzkach. Przewody należy zaizolować cieplnie otulinami z pianki PE. Do celów projektowych jako elementy grzejne dobrano grzejniki płytowe higieniczne z zaworami termostatycznymi. W części łazienek projektuje się grzejniki łazienkowe. Kurtyna powietrzna Przy wejściu do korytarza (pom. 0.1) nad drzwiami projektuje się kurtynę powietrzną wodną typu PA2215CW produkcji FRICO lub podobną innego producenta o parametrach: moc - 10,0 kw wydajność powietrza /1750 m 3 /h napięcie silnika - 230V natężenie silnika - 0,5A długość mm układ sterowania i regulacji: - panel sterowania - czujnik drzwiowy - zawór regulacyjny 2-drogowy Odpowietrzenie Odpowietrzenie instalacji poprzez automatyczne odpowietrzniki pływakowe zamontowane w najwyższych punktach instalacji, oraz poprzez odpowietrzniki na grzejnikach c.o. Przed zaworami odpowietrzającymi zamontować zawory odcinające kulowe. Izolacja Izolować należy termicznie wszystkie przewody inst c.o. typową izolacją o grubości dostosowanej do temp. wody i średnicy przewodu. Przejścia pionów instalacji c.o. przez ściany i stropy zabezpieczyć p.poż. pastą HILTI. 6. WENTYLACJA Projektuje się wentylację grawitacyjną we wszystkich pomieszczeniach z wyjątkiem pomieszczenia 03 - pokój dzienny oraz pomieszczeń WC i łazienek Pomieszczenie 03 - pokój dzienny Parametry powietrza zewnętrznego przyjmuje się w/g normy PN-76/B Wentylacja i klimatyzacja.parametry obliczeniowe powietrza zewnętrznego. : - okres zimowy strefa klimatyczna III: tz= 20 C, i= 18,4 kj/kg, x=0,6 g/kg, =100%, - okres letni strefa klimatyczna II: tz=+30 C, i=60,7 kj/kg, x=11,9 g/kg, =45%. Parametry powietrza wewnętrznego przyjmuje się w/g normy PN-78/B Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych na pobyt ludzi. 3

4 Ilość powietrza wentylacyjnego przyjmuje się wg normy PN-83/B i PN-83/B /Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania Dla pomieszczenia projektuje się wentylację nawiewno-wywiewną z odzyskiem ciepła w centrali wentylacyjnej z wymiennikiem krzyżowym. Ilość powietrza wentylacyjnego przyjęto w ilości 30m 3 /h na osobę: Vw = 30 m 3 /h x 20 os. = 600 m 3 /h Projektuje się układ nawiewno - wywiewny w skład którego wchodzą: centrala wentylacyjna wymiennikiem krzyżowym przewody wentylacyjne Spiro czerpnia ścienna ø250 wyrzutnia dachowa ø250 nagrzewnica elektryczna wstępna i wtórna o mocy N = 2,0kW przepustnice kanałowe zawory nawiewne i wywiewne ø125 Cetrala wentylacyjna Projektuje się centralę wentylacyjną z wymiennikiem krzyżowym typu MISTRAL 650EC produkcji PRO-VENT lub podobną innego producenta, o parametrach i wyposażeniu: Strumień objętości powietrza: - nawiew m3/h - wywiew m3/h spręż dyspozycyjny: - nawiew Pa - wywiew Pa Sprawność temperaturowa centrali % Współczynnik SFP (560 m3/h / 100 Pa) - 0,20 W/m3/h Zasilanie V AC Moc maksymalna - 340W Max pobór prądu wentylatorów - 2 1,8 A Wymiary gabarytowe (wys. dł. gł.) mm Średnica króćców wentylacyjnych mm Automatyka centrali: Zabudowana wewnątrz urządzenia Sterowanie napięciem bezpiecznym 12 V DC Regulator wydajności wentylacji cyfrowy Zasilanie centrali wentylacyjnej: - gniazdo 1-fazowe ze stykiem ochronnym 230 V AC - zalecane zabezpieczenie nadprądowe min. B10. Procesorowy układ przeciwzamrożeniowy cykliczne wyłączanie wentylatora nawiewu przepustnica recyrkulacyjna Centralę wentylacyjną zamontować w przestrzeni poddasza nieużytkowego w miejscu jak pokazano w części rysunkowej. W stropie należy przewidzieć otwór rewizyjny do późniejszych czynności serwisowych przy centrali. 4

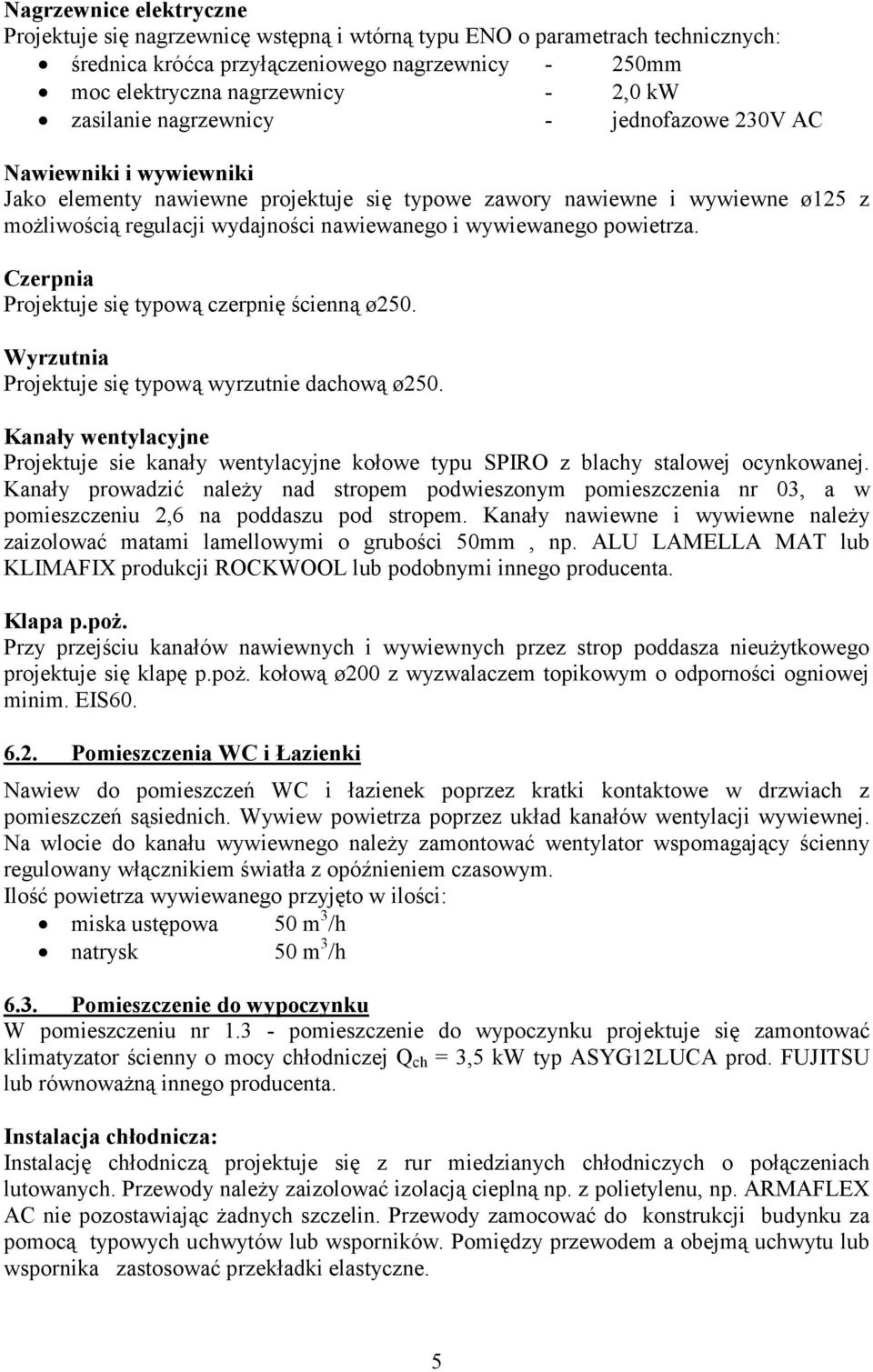

5 Nagrzewnice elektryczne Projektuje się nagrzewnicę wstępną i wtórną typu ENO o parametrach technicznych: średnica króćca przyłączeniowego nagrzewnicy - 250mm moc elektryczna nagrzewnicy - 2,0 kw zasilanie nagrzewnicy - jednofazowe 230V AC Nawiewniki i wywiewniki Jako elementy nawiewne projektuje się typowe zawory nawiewne i wywiewne ø125 z możliwością regulacji wydajności nawiewanego i wywiewanego powietrza. Czerpnia Projektuje się typową czerpnię ścienną ø250. Wyrzutnia Projektuje się typową wyrzutnie dachową ø250. Kanały wentylacyjne Projektuje sie kanały wentylacyjne kołowe typu SPIRO z blachy stalowej ocynkowanej. Kanały prowadzić należy nad stropem podwieszonym pomieszczenia nr 03, a w pomieszczeniu 2,6 na poddaszu pod stropem. Kanały nawiewne i wywiewne należy zaizolować matami lamellowymi o grubości 50mm, np. ALU LAMELLA MAT lub KLIMAFIX produkcji ROCKWOOL lub podobnymi innego producenta. Klapa p.poż. Przy przejściu kanałów nawiewnych i wywiewnych przez strop poddasza nieużytkowego projektuje się klapę p.poż. kołową ø200 z wyzwalaczem topikowym o odporności ogniowej minim. EIS Pomieszczenia WC i Łazienki Nawiew do pomieszczeń WC i łazienek poprzez kratki kontaktowe w drzwiach z pomieszczeń sąsiednich. Wywiew powietrza poprzez układ kanałów wentylacji wywiewnej. Na wlocie do kanału wywiewnego należy zamontować wentylator wspomagający ścienny regulowany włącznikiem światła z opóźnieniem czasowym. Ilość powietrza wywiewanego przyjęto w ilości: miska ustępowa 50 m 3 /h natrysk 50 m 3 /h 6.3. Pomieszczenie do wypoczynku W pomieszczeniu nr pomieszczenie do wypoczynku projektuje się zamontować klimatyzator ścienny o mocy chłodniczej Q ch = 3,5 kw typ ASYG12LUCA prod. FUJITSU lub równoważną innego producenta. Instalacja chłodnicza: Instalację chłodniczą projektuje się z rur miedzianych chłodniczych o połączeniach lutowanych. Przewody należy zaizolować izolacją cieplną np. z polietylenu, np. ARMAFLEX AC nie pozostawiając żadnych szczelin. Przewody zamocować do konstrukcji budynku za pomocą typowych uchwytów lub wsporników. Pomiędzy przewodem a obejmą uchwytu lub wspornika zastosować przekładki elastyczne. 5

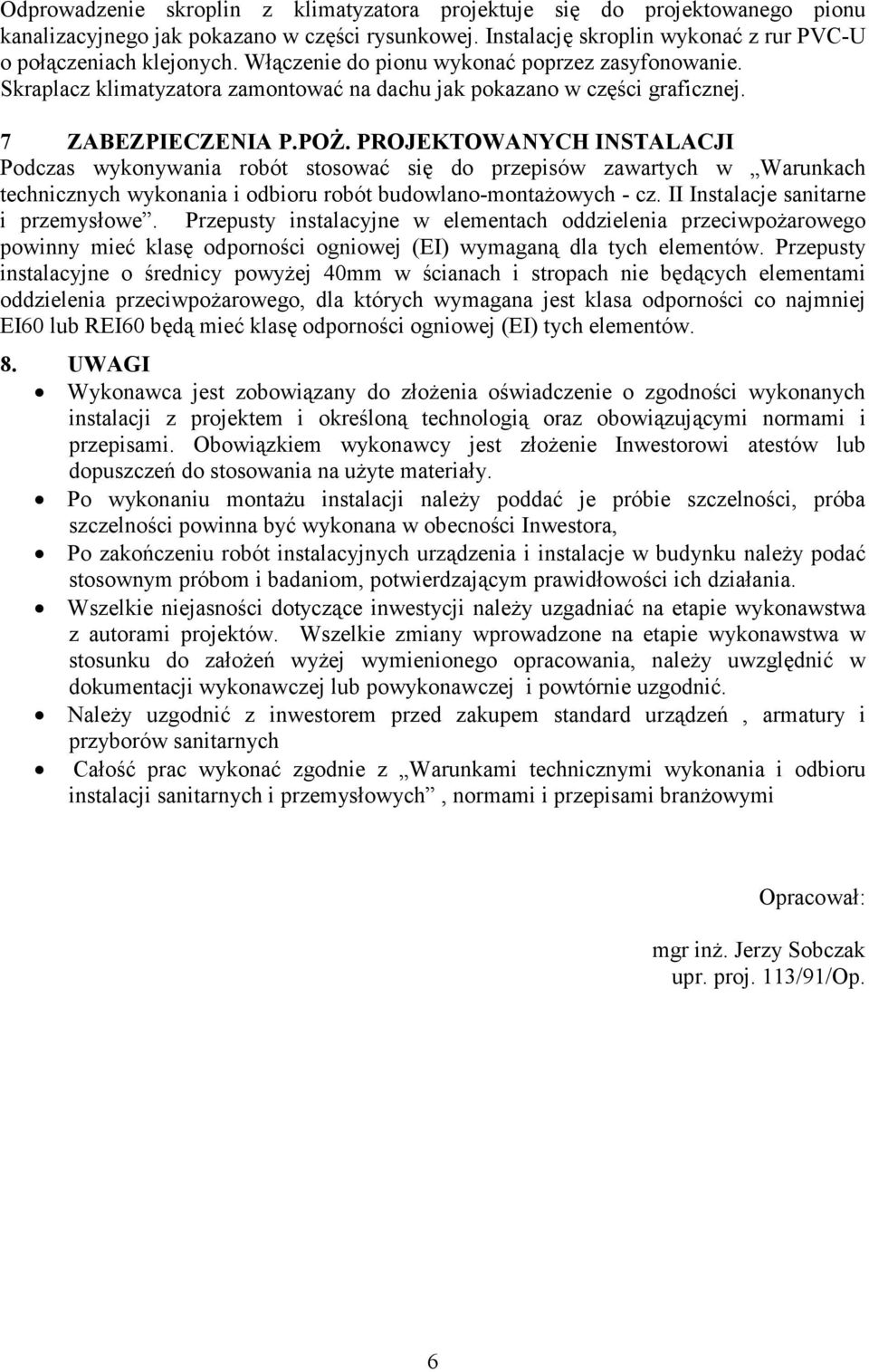

6 Odprowadzenie skroplin z klimatyzatora projektuje się do projektowanego pionu kanalizacyjnego jak pokazano w części rysunkowej. Instalację skroplin wykonać z rur PVC-U o połączeniach klejonych. Włączenie do pionu wykonać poprzez zasyfonowanie. Skraplacz klimatyzatora zamontować na dachu jak pokazano w części graficznej. 7 ZABEZPIECZENIA P.POŻ. PROJEKTOWANYCH INSTALACJI Podczas wykonywania robót stosować się do przepisów zawartych w Warunkach technicznych wykonania i odbioru robót budowlano-montażowych - cz. II Instalacje sanitarne i przemysłowe. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (EI) wymaganą dla tych elementów. Przepusty instalacyjne o średnicy powyżej 40mm w ścianach i stropach nie będących elementami oddzielenia przeciwpożarowego, dla których wymagana jest klasa odporności co najmniej EI60 lub REI60 będą mieć klasę odporności ogniowej (EI) tych elementów. 8. UWAGI Wykonawca jest zobowiązany do złożenia oświadczenie o zgodności wykonanych instalacji z projektem i określoną technologią oraz obowiązującymi normami i przepisami. Obowiązkiem wykonawcy jest złożenie Inwestorowi atestów lub dopuszczeń do stosowania na użyte materiały. Po wykonaniu montażu instalacji należy poddać je próbie szczelności, próba szczelności powinna być wykonana w obecności Inwestora, Po zakończeniu robót instalacyjnych urządzenia i instalacje w budynku należy podać stosownym próbom i badaniom, potwierdzającym prawidłowości ich działania. Wszelkie niejasności dotyczące inwestycji należy uzgadniać na etapie wykonawstwa z autorami projektów. Wszelkie zmiany wprowadzone na etapie wykonawstwa w stosunku do założeń wyżej wymienionego opracowania, należy uwzględnić w dokumentacji wykonawczej lub powykonawczej i powtórnie uzgodnić. Należy uzgodnić z inwestorem przed zakupem standard urządzeń, armatury i przyborów sanitarnych Całość prac wykonać zgodnie z Warunkami technicznymi wykonania i odbioru instalacji sanitarnych i przemysłowych, normami i przepisami branżowymi Opracował: mgr inż. Jerzy Sobczak upr. proj. 113/91/Op. 6
