1 Uni Black Box Instrukcja obsługi wersja Uwaga! - proszę przeczytać ostatnią stronę!

2 Wstęp Uni Black Box jest rozbudowanym urządzeniem do serwisowania telefonów komórkowych. Jest to urządzenie typu All-in-one zawierające kilka urządzeń w jednym. 1) UniBox z transmisją F bus. 2) Nokia Griffin Box serwis dla wszystkich telefonów Nokia. 3) SonyEricsson DIV dla najnowszych telefonów SonyEricsson. 4) Sagem Code Reader dla odblokowywania telefonów Sagem. 5) Hub USB pozwalający na podłączenie dowolnego urządzenia USB. 6) Gniazdo rozszerzeń umożliwiające rozbudowę boxa o kolejne urządzenia. W zestawie: Co 1. Instrukcja PDF 2. Uni Black Box 3. Główny przewód 4. Zestaw kabli F bus 5. Zestaw kabli do Griffin 6. Kabel do DIV 7.Kable do Sagem Code Reader Zdjęcie

3 Podstawowe informacje Przełączniki oraz diody. Przód UBB 1) SWITCH DEVICE. Używaj tego przełącznika do zmiany pracy z odpowiednim urządzeniem. Przy podłączeniu boxa do zasilania (USB lub dodatkowy zasilacz) automatycznie ustawi się Fbus. 2) Gniazdo Usb. Można do niego podlączyć dowolne urządzenie USB1.1 np.: drugi Box. Dioda poniżej ciągłym świeceniem sygnalizuje poprawne połączenie, gdy miga sygnalizuje transmisję danych. 3) Fbus. Praca w trybie najbardziej popularnym, tryb ten może byc używany równocześnie z każdym innym. Ten tryb pozwala na komunikację z większością telefonów wykorzystujących Fbus Do tego trybu polecamy oprogramowanie załączone do Uni Black Box Universal Simlock Remover wraz z dokumentacją w języku polskim. Sygnalizacja diod: 1.W trybie COM (Patrz przełącznik 4 na panelu tylnym): a RX. b Aktywny jest tylko tryb Fbus. c TX. 2.W trybie USB: a RX. b: Świeci aktywny jest tylko tryb Fbus. Miga wirtualny port COM jest używany c TX. 4) Griffin. Uni Black Box pracuje jako Grifiin Box. Używaj do Nokii. Sygnalizacja diod: d zasilanie telefonu jest włączone e tryb griffin jest aktywny f Miga urządzenie działa prawidłowo. 5) DIV. Praca z nowymi Telefonami Sony Ericsson. Sygnalizacja diod: g tryb DIV jest aktywny 6) Sagem Code Reader. Odblokowuje telefony Sagem. Gniazdo jest współdzielone z trybem ADD Sygnalizacja diod: h tryb SCR jest aktywny 7) Add. Tryb można aktywować tylko gdy w boczne gniazdo jest włożony dodatek. Urządzeia z bocznego gniazda korzystają z tego samego gniazda RJ45 co SCR. Sygnalizacja diod: i tryb Add jest aktywny

4 Tył UBB 1) Gniazdo zasilania. Zasilacz nie jest potrzebny do pracy z boxem. Zasilanie pobierane jest z portu USB. Zasilacz opcjonalny powinien posiadać następujące parametry: 9V, 500mA, polaryzacja '+' w środku. Uwaga: Dodatkowy zasilacz jest potrzebny tylko w wypadku problemów z Griffinem. 2) DB 25 gniazdo transmisji danych. 3) Gniazdo USB Niezbędne zasilanie Boxa, zabezpieczenie przeciwzwarciowe i transmisja danych gdy Fbus pracuje w trybie USB 4) Przełącznik trybu pracy Fbus a) przęłącznik w pozycji dolnej sprzętowy COM b) przełącznik w pozycji górnej szybki wirtualny port COM(UBB USB<->Fbus).

5 Opis kabli i zasady bezpieczeństwa 1) Zestaw kabli Paczka zawiera następujące zestawy kabli 1) Ponad 70 kabli do różnych telefonów działających przez gniazdo Fbus Zestaw umożliwia pracę (simlock, język, naprawa)z większością telefonów. np.telefony siemens od modelu x25 do x6x, 2) Jeden kabel dla telefonów SonyEricsson kabel pracuje z programem DIVLPT5 i umożliwia pełen serwis telefonów: 1. A3618s, A2618/A2628, A P800/P802, P900/P R520, R T20/29, T39, T65, T68 5. T100/T105/T T200/T202, T226/T237, T230/T T300, T310/T312, T T610/T618, T616, T630/T628, T Z200/Z Z600/Z608 3) Ponad 40 kabli do użytku z Griffin (Nokia) Umożliwia pełen serwis wszystkich telefonów NOKIA. 4) 2 kable do SCR (Sagem). Umożliwiają zdjęcie sim locka przez sczytanie kodów z telefonów Sagem. 5) Główny przewód połączeniowy 6) Kabel USB Dodatkowe kable oraz akcesoria zakup przez stronę. UWAGA!!! Do każdego gniazda są przypisane odpowiednie kable. Wtykanie kabli do niewłaściwego gniazda grozi trwałym uszkodzeniem Boxa i utratą gwarancji. Do gniazda Fbus należy wtykać tylko kable z nieopisanego zestawu (około 70 kabli) Do gniazda Griffin należy wtykać tylko kable z okrągła naklejką Griffin. Do gniazda DIV należy wtykać tylko kabel z naklejką SE DIV Do gniazda SCR należy wtykać tylko 2 kable z 4 przewodami do lutowania

6 2) Przełączanie do właściwego trybu pracy Aby przełączyć box do pracy z właściwym telefonem użyj klawisza SWITCH DEVICE. 1) Fbus. Dla większości telefonów. Obsługa: odblokowanie, naprawa, flashowanie, zmiana oprogramowania. 2) Griffin. Użycie tylko z telefonami Nokia. Obsługa: odblokowanie, naprawa, flashowanie, zmiana oprogramowania. 3) DIV. Telefony SonyEricsson. Obsługa: odblokowanie, naprawa, flashowanie, zmiana oprogramowania. 4) SCR. Użycie tylko z telefonami Sagem. Obsługa: odblokowanie. 5) Add. Dla dodatkowych urządzeń, można aktywować tylko gdy w boczne gniazdo jest włożony dodatek. 3) Zasady bezpieczeństwa Zawsze używać zasilania z USB. Przed podłączeniem kabla do gniazda upewnić się że jest to właściwy kabel. Nie podłączać boxa przy pomocy innych kabli niż zawarte w paczce. Nie podłączać do boxa wysokiego napięcia lub zasilacza o innych parametrach niż w tej instrukcji. Nie narażaj boxa na kontakt z wodą. Nasz box współpracuje z systemami Xp oraz Zalecanym systemem operacyjnym jest Windows 98. W innych systemach niektóre jego tryby mogą nie działać do końca poprawnie.

7 Odblokowywanie, zmiana oprogramowania itp. Podłączanie do komputera. Używaj tylko kabli dostarczonych z Boxem Instalacja sterowników i oprogramowania. Instalacja sterowników Sterowniki są niezbędne do pracy z Fbusem w szybkim trybie wirtualnym. 1) Podłącz Boxa kablem USB 2) Automatycznie włączy się Kreator dodawania nowego sprzętu Kliknij Dalej >

8 3) Zaznacz Wyszukaj najlepszy sterownik... i kliknij Dalej > 3) Zaznacz Stacji CD-ROM lub Określona lokalizacja (jeśli sterownik nie jest na CD) i kliknij Dalej > 4) Po znalezieniu sterownika kliknij Dalej > 5) Na następnym ekranie kliknij Zakończ. Sterowniki zostały zainstalowane

9 Konfiguracja portu Otwórz panel sterowania system Kliknij zakładkę Menedżer urządzeń Rozwiń grupę Porty(Com& LPT) Dwukrotnie kliknij zaznaczony poniżej element Kliknij Advanced...

10 Jeśli to konieczne, ustaw port COM na żądany numer (większość programów zawartych w USR obsługuje porty COM1, COM2, COM3 i COM4) Ustaw pozostałe ustawienia jak na zdjęciu poniżej Instalacja oprogramowania. Dla Uni Black Boxa przygotowaliśmy dwa rodzaje oprogramowania. 1) Pierwsze Universal Simlock Remover, aby zainstalowac proszę użyć dołaczonej płyty CD. Należy instalować po kolei:usr_1_00.exe, usr_1_01.exe, usr_1_02.exe...program ten pozwala na prace z większością telefonów. 2) Aby użyć Griffina należy zainstalować oprogramowanie z dołączonej płyty CD.

11 Nokia Griffin Box- Jak używać Aby używać Griifin box trzeba zainstalować oprogramowanie z płyty CD lub ściągnięte ze strony internetowej. Lista odpowiedników kabli: i i i i i i i 9500 N-Gage N-GageQD Po zainstalowaniu oprogramowania (dla niektórych telefonów potrzebna jest jeszcze instalacja nowszych pakietów Flash Update) na pulpicie pojawi się ikona Griffin Nokia kliknij na nią dwukrotne kiedy Uni Black Box jest przełączony w tryb Griffin i żaden telefon nie jest podłączony (niektóre telefony mogą pobierać zbyt duży prąd). Powinien pojawić się komunikat ACTIVATED BOX :

12 Aby zmienić język (odblokować) w Nokii DCT3 (np. Nokia 3410) należy: Zainstaluj odpowiedni pakiet flashy. Uruchom program Griffin. Podłącz telefon odpowiednim kablem. Zaznacz DCT3 Phone telefon sam się włączy jeśli telefon się sam nie włączy to odłącz go zamknij program Griffin i wróć do punktu 2 (można też zrestartować komputer) 5. Kliknij Detect Phone 6. Wybierz z listy odpowiedni pakiet plików: 7. Jeśli numery w zaznaczonych polach są takie same odznacz MCU. 8. Kliknij Flash i poczekaj aż do poniższego komunikatu: 9. Aby odblokować Nokię DCT3, po punkcie 5 należy kliknąć Unlock.

13 Aby zmienic język(odblokować) w nokii DCT4(Np. Nokia 3510)należy: Zainstaluj odpowiedni pakiet flashy. Uruchom program Griffin. Podłącz telefon odpowiednim kablem. Włącz telefon i kliknij Detect Phone. Wybierz z listy odpowiedni pakiet plików: 6. Jeśli numery w zaznaczonych obszarach są takie same odznacz MCU. 7. Kliknij Flash i poczekaj aż do poniższego komunikatu: 8. Telefon ma teraz MCU i PPM w wersji Aby odblokować Nokię DCT4, po punkcie 4 należy kliknąć Unlock.

14 Pozostałe funkcje programu(nokia 6600): Po włączeniu programu podłącz telefon odpowiednim kablem Włącz telefon i kliknij Detect PHONE Kliknij serial >> Z menu Features wybierz: Phone BB Tests(Self Test) Kliknij Execute Wyniki testu można przewijać tymi przyciskami Więcej informacji w instrukcji do Griffin Box.

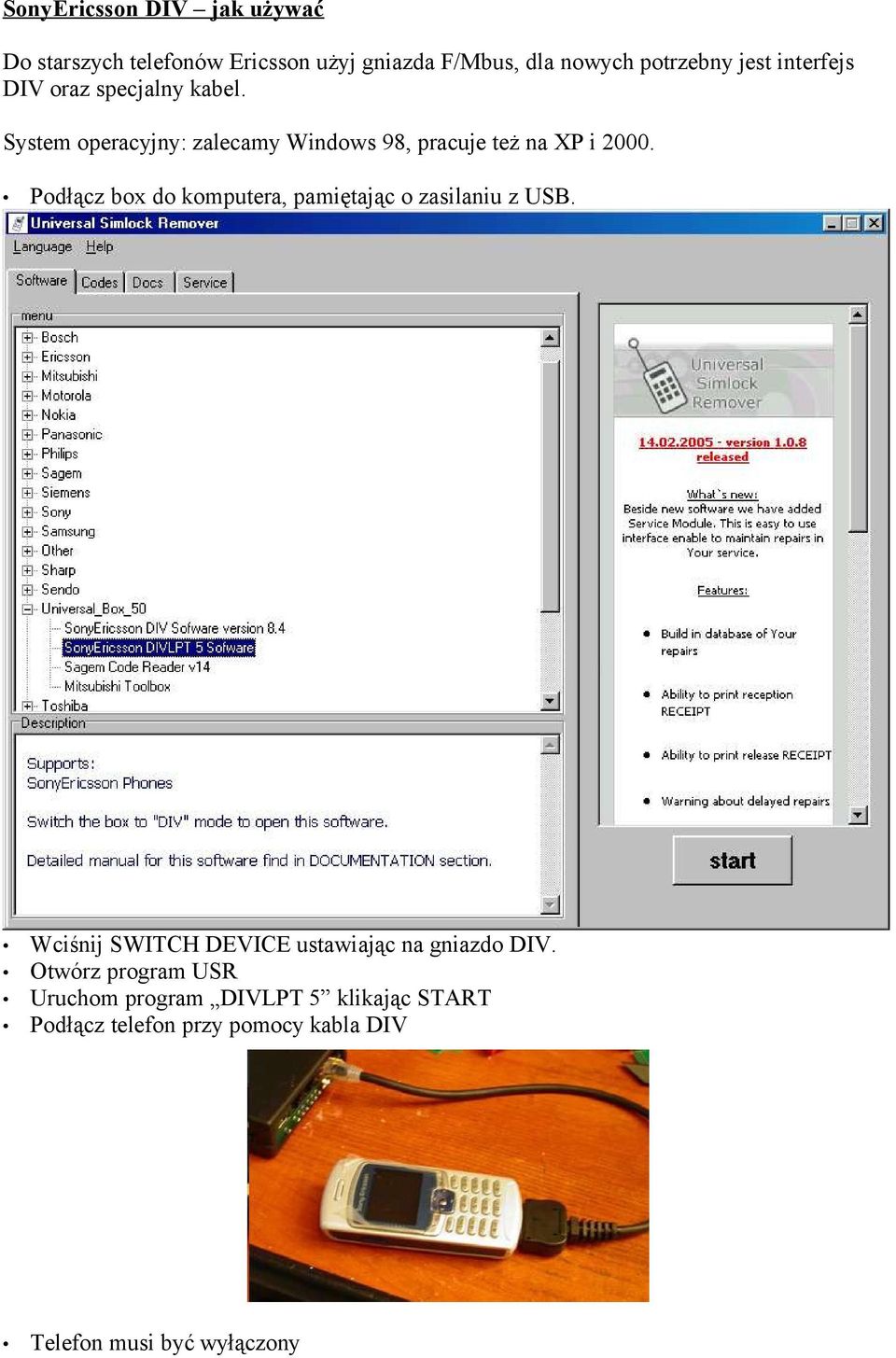

15 SonyEricsson DIV jak używać Do starszych telefonów Ericsson użyj gniazda F/Mbus, dla nowych potrzebny jest interfejs DIV oraz specjalny kabel. System operacyjny: zalecamy Windows 98, pracuje też na XP i Podłącz box do komputera, pamiętając o zasilaniu z USB. Wciśnij SWITCH DEVICE ustawiając na gniazdo DIV. Otwórz program USR Uruchom program DIVLPT 5 klikając START Podłącz telefon przy pomocy kabla DIV Telefon musi być wyłączony

16 Wybierz model telefonu Aby zmienić oprogramowanie kliknij zakładkę Flash Następnie zaznacz Flash AVR CPU, Flash ARM CPU lub Write GDFS file Wybierz plik i kliknij Do Selected Jobs Czekaj do zakończenia operacji

17 Aby usunąć blokadę SimLock kliknij zakładkę Unlock Zaznacz wybraną opcję ( Read ALL Codes lub bezpośrednio Clear SP Locks ) Kliknij Do Selected Jobs i czekaj do zakończenia operacji UWAGA!!! zmiana IMEI jet NIELEGALNA!!! Wpisywanie odzytanych kodów: Włóż kartę SIM Włącz telefon Wciśnij na klawiaturze telefonu <**< ( < to kursor w lewo) Pojawi menu Personalizacja Wybierz SIEĆ i wprowadź kod NCK. Więcej w anglojęzycznej instrukcji dla DIV

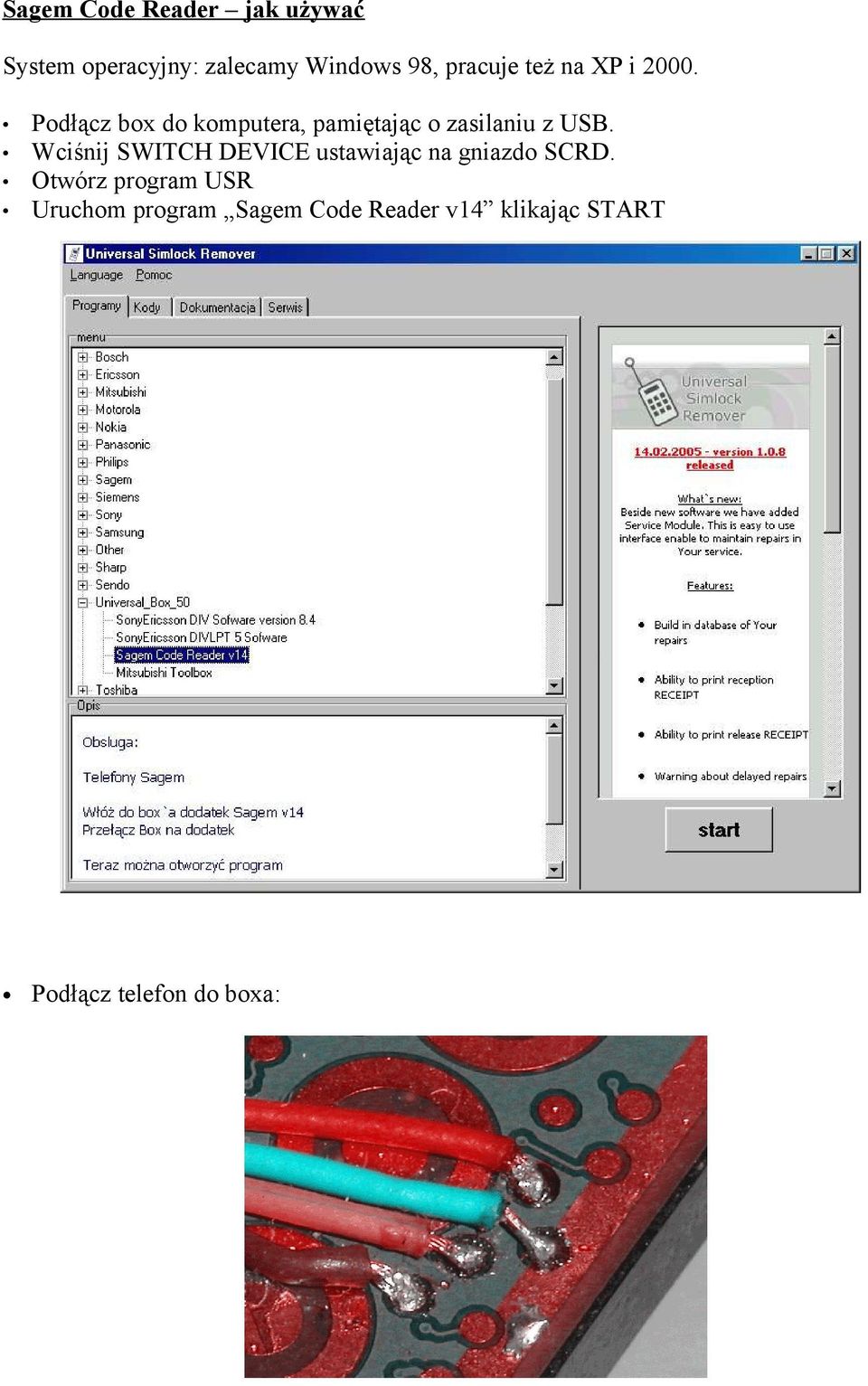

18 Sagem Code Reader jak używać System operacyjny: zalecamy Windows 98, pracuje też na XP i Podłącz box do komputera, pamiętając o zasilaniu z USB. Wciśnij SWITCH DEVICE ustawiając na gniazdo SCRD. Otwórz program USR Uruchom program Sagem Code Reader v14 klikając START Podłącz telefon do boxa:

19 W razie problemów z lutowaniem możesz dokupić płytki Sagem nie ma ich w zestawie. Wybierz model telefonu

20 Kliknij Read Code kod aparatu (Phone Code, User Code) wyświetlany jest w 5 linijce od góry wpisywanie kodu włącz telefon z zablokowaną kartą sim wpisz kod z ostatniej linijki (bez kreski) Rozwiązywanie problemów Komunikat Phone NOT FOUND sprawdź czy: Bateria jest dobrze podłączona i w pełni naładowana Telefon jest WŁączony Wtyczka C2 or 9xx jest dobrze podłączona do telefonu Komunikat Bad connection sprawdź czy: Przewody testpoint są dobrze polutowane (dobrze przylega przystawka)! Wtyczka C2 or 9xx jest dobrze podłączona do telefonu

21 Fbus jak używać To gniazdo zapewnia najbardziej uniwersalną komunikację z telefonem. Wystarczy zainstalować pakiet USR (Universal Simlock Remover) i skorzystać z dostępnych programów lub zajrzeć do zakładki Dokumentacja jest tam opis użycia tych programów. Przykład Przykład użycia z telefonem LG U8120 i programem Lg Workshop By Vygis (ten program jest płatny nie jest dostarczany z boxem) Telefon należy podłączyć do Boxa kablem oznaczonym LG Wybierz port COM przez który chcesz się łączyć. Jeśli używasz portu UBB USB<-> Fbus, przełącznik obok gniazda USB ustaw na górę. 2. Ustaw prędkość transmisji. Pamiętaj że tylko port UBB USB<-> Fbus obsługuje prędkości wyższe niż kb/s. 3. Wybierz model telefonu. 4. Kliknij Connect. 5. W zakładce Unlocker możesz zdjąć blokadę sim lock.

22 6. W zakładce U81xx możesz zablokować telefon (Relock PHONE) lub odczytać GDFS (Read GDFS)

23 Ostrzeżenie! Uni Black Box jest zestawem kabli oraz urządzeń. Ta instrukcja opisuje jak z niego korzystać. Jeśli wszystko robi się ostrożnie nie będzie problemu z użyciem. Jednak zawsze jest ryzyko błędnego odblokowania lub flashowania telefonu. Wszystko robisz na własne ryzyko. Zmiana IMEI jest nielegalna.
