1 urządzenia do przesiewania screening technology przesiewacz przerzutowy fl ip-fl op screens

2 przesiewacz do zastosowań specjalistycznych TRISOMAT special screen TRISOMAT Zastosowanie Application range Przesiewacze TRISOMAT doskonale nadają się do przesiewania W węgla i koksu W odpadów budowlanych zmieszanych W piasku i żwiru W odpadów gospodarstwa domowego W kompostu W żużlu W materiału rozdrobnionego TRISOMAT-screens are ideally suited for the screening of W Coal and coke W C&D waste W Sand and gravel W Municipal waste W Compost W Slag W Shredded materials Węgiel Coal Piasek i żwir Sand and gravel Zalety urządzenia Advantages W Duża ilość podawanego materiału W Bez sklejania i zatykania W Małe obciążenie dynamiczne W Duża niezawodność działania W Niskie koszty konserwacji W Mały ciężar Materiał rozdrobniony Shredded materials W High feed rates W No pegging or blinding W Low dynamic loads W Safe operation W Low maintenance W Low weight Odpady budowlane zmieszane C&D waste

3 przesiewacz do przesiewania trudnych materiałów the screen for diffi cult to handle materials Idealne rozwiązanie The perfect solution Przesiewacze z tej serii doskonale nadają się do przesiewania wyjątkowo trudnych, materiałów. W zastosowaniach, w przypadku których tradycyjne przesiewacze ulegają zatykaniu lub sklejeniu, nasze sita, nawet te o małej wielkości oczek, umożliwiają uzyskanie znakomitych rezultatów przesiewania przy dużych ilościach podawanego materiału. Przesiewacz TRISOMAT jest wyposażony w unikatowy system wibracji w 3 fazach. Dzięki niemu W materiał przesiewany szybko zostaje rozluźniony już w obszarze podawania W przesiewanie przebiega wydajnie w obszarze środkowym W następuje intensywne odsiewanie ziarna granicznego w obszarze zrzutu Screens in this series are the optimal solution for extremely diffi cult materials. Where conventional screening machines become blocked or stuck, these screens provide excellent results at high feed rates, even with small mesh sizes. The unique 3-phase-oscillation of the TRISOMAT screen ensures W rapid break-up of the material in the feed area itself W effi cient screening in the central area W intensive near-size screening in the discharge area

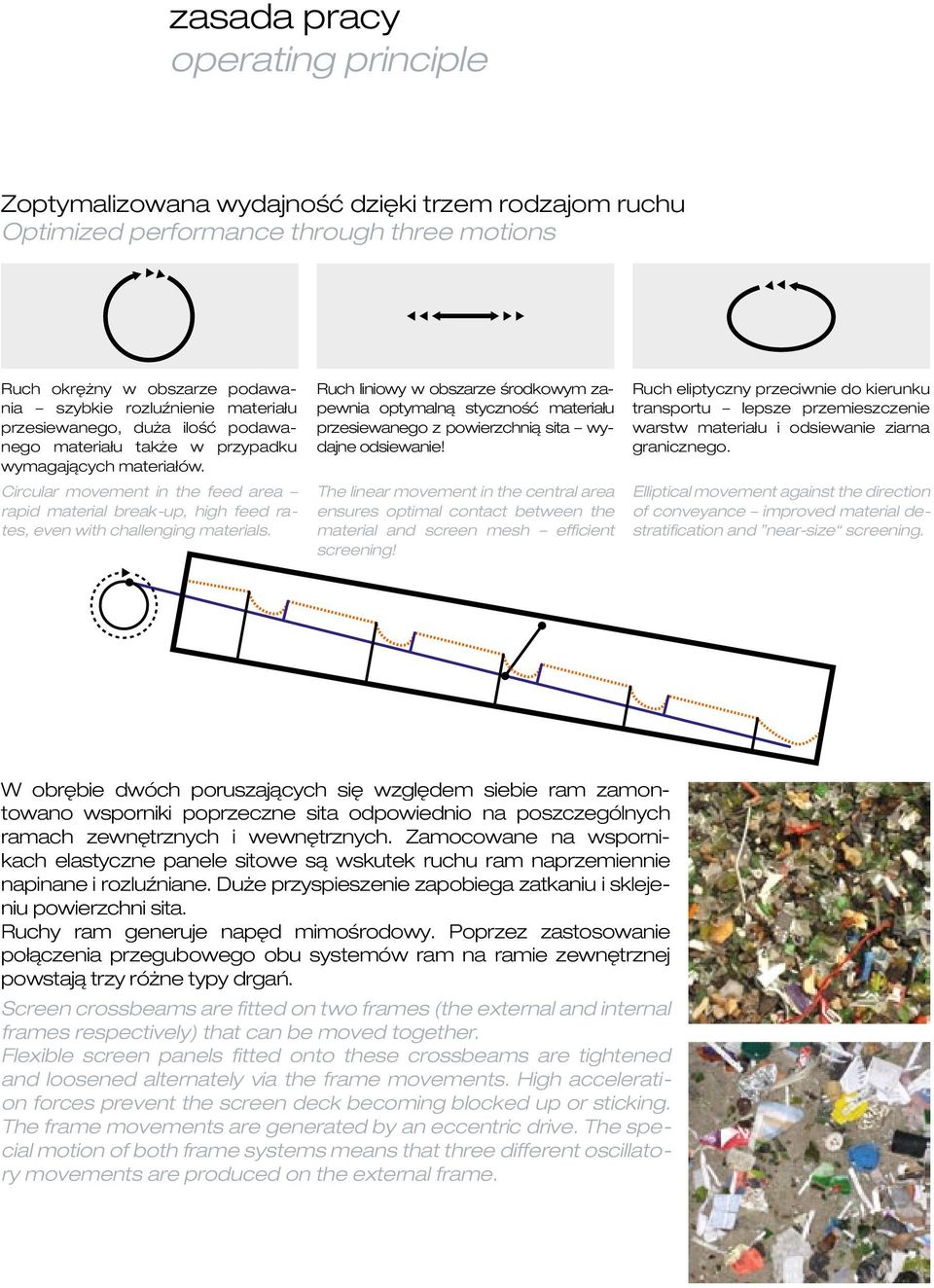

4 zasada pracy operating principle Zoptymalizowana wydajność dzięki trzem rodzajom ruchu Optimized performance through three motions Ruch okrężny w obszarze podawania szybkie rozluźnienie materiału przesiewanego, duża ilość podawanego materiału także w przypadku wymagających materiałów. Circular movement in the feed area rapid material break-up, high feed rates, even with challenging materials. Ruch liniowy w obszarze środkowym zapewnia optymalną styczność materiału przesiewanego z powierzchnią sita wydajne odsiewanie! The linear movement in the central area ensures optimal contact between the material and screen mesh effi cient screening! Ruch eliptyczny przeciwnie do kierunku transportu lepsze przemieszczenie warstw materiału i odsiewanie ziarna granicznego. Elliptical movement against the direction of conveyance improved material destratifi cation and near-size screening. W obrębie dwóch poruszających się względem siebie ram zamontowano wsporniki poprzeczne sita odpowiednio na poszczególnych ramach zewnętrznych i wewnętrznych. Zamocowane na wspornikach elastyczne panele sitowe są wskutek ruchu ram naprzemiennie napinane i rozluźniane. Duże przyspieszenie zapobiega zatkaniu i sklejeniu powierzchni sita. Ruchy ram generuje napęd mimośrodowy. Poprzez zastosowanie połączenia przegubowego obu systemów ram na ramie zewnętrznej powstają trzy różne typy drgań. Screen crossbeams are fi tted on two frames (the external and internal frames respectively) that can be moved together. Flexible screen panels fi tted onto these crossbeams are tightened and loosened alternately via the frame movements. High acceleration forces prevent the screen deck becoming blocked up or sticking. The frame movements are generated by an eccentric drive. The special motion of both frame systems means that three different oscillatory movements are produced on the external frame.

5 TRISOMAT jednopoziomowy / TRISOMAT single deck Typ / Model Wymiary / Dimensions [mm] Ciężar / Weight [kg] Silnik L 1 B L H B 1 drgania vibrating podczas razem total ST 800 x 3600 FD ST 800 x 4200 FD ST 800 x 4800 FD ,5 ST 1000 x 4200 FD ,5 ST 1000 x 4800 FD ,5 ST 1000 x 5400 FD ,5 ST 1250 x 4800 FD ,5 ST 1250 x 5400 FD ,5 ST 1250 x 6000 FD ST 1600 x 5400 FD ST 1600 x 6000 FD ST 1600 x 6600 FD ST 1600 x 7200 FD ST 2000 x 5400 FD ST 2000 x 6000 FD ST 2000 x 6600 FD ST 2000 x 7200 FD ST 2000 x 8400 FD ,5 ST 2500 x 7200 FD ST 2500 x 8400 FD ST 2500 x 9600 FD ST 3000 x 7200 FD ST 3000 x 8400 FD ST 3000 x 9600 FD kw Wymiary są tylko orientacyjne i zależą od wersji końcowej i warunków montażu. Zmiany, błędy w druku i pomyłki zastrzeżone. Dimensions are guidelines only and depend on the design and installation situation. Modifi cations, typing errors and mistakes subject to change.

6 TRISOMAT dwupoziomowy / TRISOMAT double deck Typ / Model Wymiary / Dimensions [mm] Ciężar / Weight [kg] Silnik L 1 B L H B 1 drgania vibrating podczas razem total ST2 800 x 3600 FD ,5 ST2 800 x 4200 FD ,5 ST2 800 x 4800 FD ,5 ST x 4200 FD ,5 ST x 4800 FD ,5 ST x 5400 FD ST x 4800 FD ST x 5400 FD ST x 6000 FD ST x 5400 FD ST x 6000 FD ST x 6600 FD ,5 ST x 7200 FD ,5 ST x 5400 FD ,5 ST x 6000 FD ,5 ST x 6600 FD ST x 7200 FD ST x 8400 FD ST x 7200 FD ST x 8400 FD kw Wymiary są tylko orientacyjne i zależą od wersji końcowej i warunków montażu. Zmiany, błędy w druku i pomyłki zastrzeżone. Dimensions are guidelines only and depend on the design and installation situation. Modifi cations, typing errors and mistakes subject to change.

7 zakres dostawy scope of supply Standardowy zakres dostawy Standard scope of supply W Trisomat z pokładem przesiewającym W Uszczelnienie boczne (jeśli wymagane) W Silnik W Pokrywa stacjonarna z gumowymi osłonami W Konstrukcja wsporcza do poziomu posadzki W Trisomat with screen deck W Side sealing (in case of need) W Motor W Stationary cover with rubber skirts W Support structure down to fl oor level Wyposażenie specjalne Optional features W Urządzenie trzypoziomowe W Inne wymiary W Uszczelnienie przeciwpyłowe - system Trellex W Zsypy W Panele sitowe różnej jakości/grubości W Pokrywa skręcona śrubami W Wersja do użytku w obszarach zagrożonych wybuchem (ATEX) W Triple deck design W Other dimensions W Dust sealing-system Trellex W Chutes W Screen mats in various qualities/thicknesses W Bolted top cover W ATEX-design
