Cyfrowy wskaźnik napięcia Multi Check 5.2 Instrukcja obsługi

Transkrypt

1 Cyfrowy wskaźnik napięcia Multi Check 5.2 Instrukcja obsługi

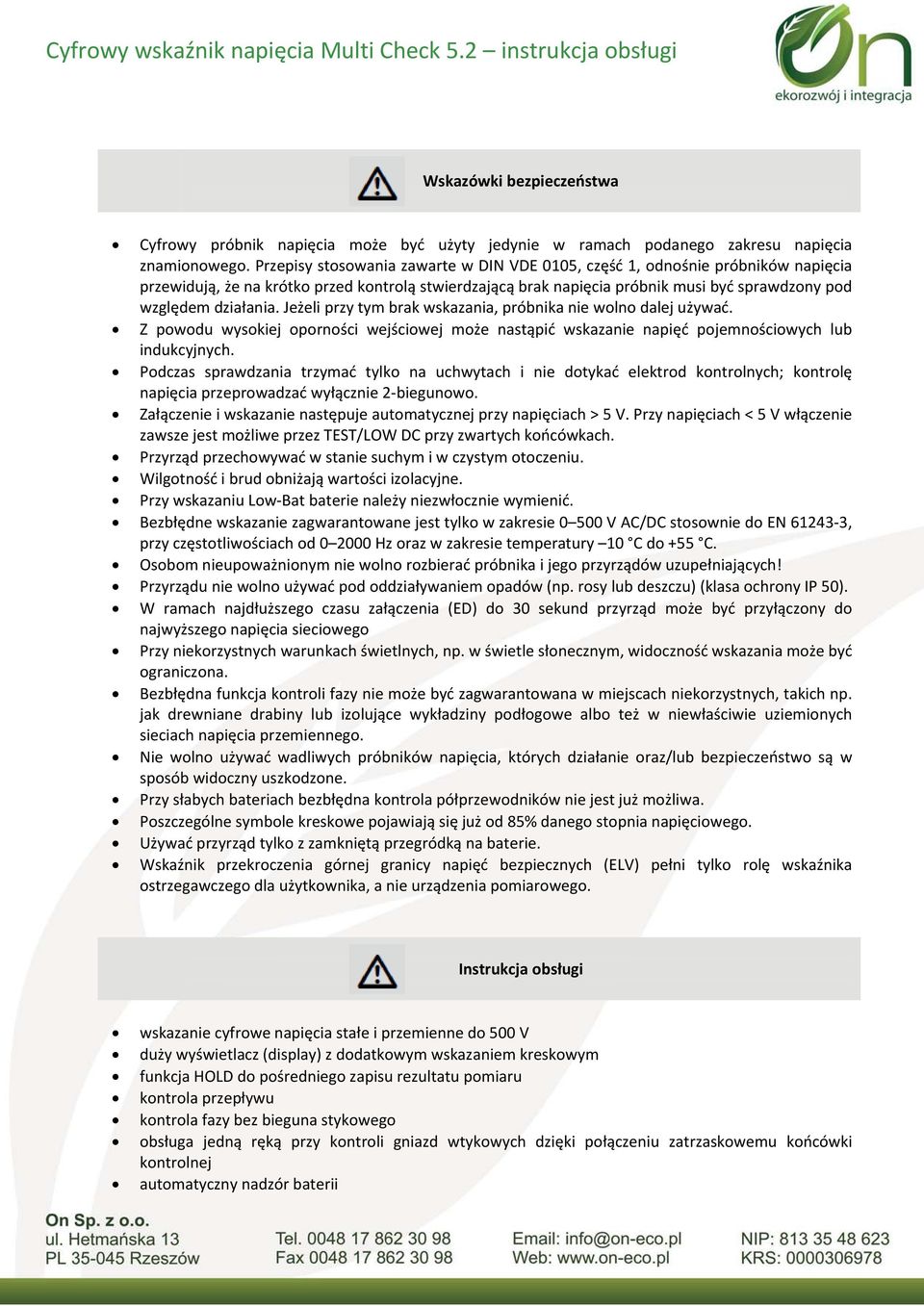

2 Wskazówki bezpieczeństwa Cyfrowy próbnik napięcia może być użyty jedynie w ramach podanego zakresu napięcia znamionowego. Przepisy stosowania zawarte w DIN VDE 0105, część 1, odnośnie próbników napięcia przewidują, że na krótko przed kontrolą stwierdzającą brak napięcia próbnik musi być sprawdzony pod względem działania. Jeżeli przy tym brak wskazania, próbnika nie wolno dalej używać. Z powodu wysokiej oporności wejściowej może nastąpić wskazanie napięć pojemnościowych lub indukcyjnych. Podczas sprawdzania trzymać tylko na uchwytach i nie dotykać elektrod kontrolnych; kontrolę napięcia przeprowadzać wyłącznie 2 biegunowo. Załączenie i wskazanie następuje automatycznej przy napięciach > 5 V. Przy napięciach < 5 V włączenie zawsze jest możliwe przez TEST/LOW DC przy zwartych końcówkach. Przyrząd przechowywać w stanie suchym i w czystym otoczeniu. Wilgotność i brud obniżają wartości izolacyjne. Przy wskazaniu Low Bat baterie należy niezwłocznie wymienić. Bezbłędne wskazanie zagwarantowane jest tylko w zakresie V AC/DC stosownie do EN , przy częstotliwościach od Hz oraz w zakresie temperatury 10 C do +55 C. Osobom nieupoważnionym nie wolno rozbierać próbnika i jego przyrządów uzupełniających! Przyrządu nie wolno używać pod oddziaływaniem opadów (np. rosy lub deszczu) (klasa ochrony IP 50). W ramach najdłuższego czasu załączenia (ED) do 30 sekund przyrząd może być przyłączony do najwyższego napięcia sieciowego Przy niekorzystnych warunkach świetlnych, np. w świetle słonecznym, widoczność wskazania może być ograniczona. Bezbłędna funkcja kontroli fazy nie może być zagwarantowana w miejscach niekorzystnych, takich np. jak drewniane drabiny lub izolujące wykładziny podłogowe albo też w niewłaściwie uziemionych sieciach napięcia przemiennego. Nie wolno używać wadliwych próbników napięcia, których działanie oraz/lub bezpieczeństwo są w sposób widoczny uszkodzone. Przy słabych bateriach bezbłędna kontrola półprzewodników nie jest już możliwa. Poszczególne symbole kreskowe pojawiają się już od 85% danego stopnia napięciowego. Używać przyrząd tylko z zamkniętą przegródką na baterie. Wskaźnik przekroczenia górnej granicy napięć bezpiecznych (ELV) pełni tylko rolę wskaźnika ostrzegawczego dla użytkownika, a nie urządzenia pomiarowego. Instrukcja obsługi wskazanie cyfrowe napięcia stałe i przemienne do 500 V duży wyświetlacz (display) z dodatkowym wskazaniem kreskowym funkcja HOLD do pośredniego zapisu rezultatu pomiaru kontrola przepływu kontrola fazy bez bieguna stykowego obsługa jedną ręką przy kontroli gniazd wtykowych dzięki połączeniu zatrzaskowemu końcówki kontrolnej automatyczny nadzór baterii

3 Opis urządzenia 1 Końcówki kontrolne e Napięcie stałe lub przemienne 2 Wskaźnik napięcia (LED) f Zapis wskazania 3 Połączenie zatrzaskowe g Wskazanie biegunowości 4 Wyświetlacz LC h Oświetlenie tła a Kontrola fazy 5 Przycisk HOLD b Wskazanie kreskowe (stopnie 6 Przycisk Test/low DC napięcia: 6V, 12V, 24V, 50V, 120V, 230V, 380V) c Wskazanie Low Bat 7 Przegródka na baterie d Wskazanie cyfrowe wartości napięcia 8 Elektroda stykowa Dane techniczne Odporność wejściowa: Ri 660 kohm Napięcie wejściowe: AC: 5,0 500V DC: 0,2 500V Zakres częstotliwości: Hz: wskazanie AC przy f > 20 Hz ZAKRESY WSKAZAŃ PRZY KONTROLI NAPIĘCIA 0,2 20,0 V DC Przy wciśniętym przycisku TEST / LOW DC, wskazanie z jednym miejscem po przecinku (np. 10,5V) + LED* włączony rozdzielczość 0,1 V, odchylenie ± 2 digit 5,0 24,0 V AC/DC Wskazanie z jednym miejscem po przecinku (np. 20,5V) + LED włączony rozdzielczość 0,1V, odchylenie ± 2 digit V AC/DC Wskazanie bez miejsca po przecinku (np. 230V) + LED włączony rozdzielczość 1V, odchylenie ± 2 digit V AC/DC Wskazanie bez miejsca po przecinku, rozdzielczość 1V, odchylenie ± 2 digit *wskaźnik napięcia LED w zakresie 5 500V AC/DC stosownie do EN , w zakresie temperatury 10 C do +55 C. Zakresy wskazań są określane przez mikroprocesor zależnie od napięcia (wzrastające lub spadające) i zaopatrzone w histerezę przełączania, tak że wskazanie jest możliwie stabilne. Kontrola przepływu Przepływ RC 250 kohm Przepływ w wyświetlaczu pojawia się ( połączone) + LED włączony Brak przepływu W wyświetlaczu pojawia się + LED wyłączony ( = przerwany) Natężenie wejściowe Is < 3 ma przy 500V Zakres temperatury 10 C do +55 C Żywotność baterii: Ok próbek do momentu wskazania Low bat Typ baterii Typ micro, 2x 1,5V Kontrola izolacji 6000 V Klasa ochrony obudowy IP 50 Kontrola dokonana stosownie do EN = VDE 0682, część 401 Maks czas trwania kontroli (ED) 30 sekund

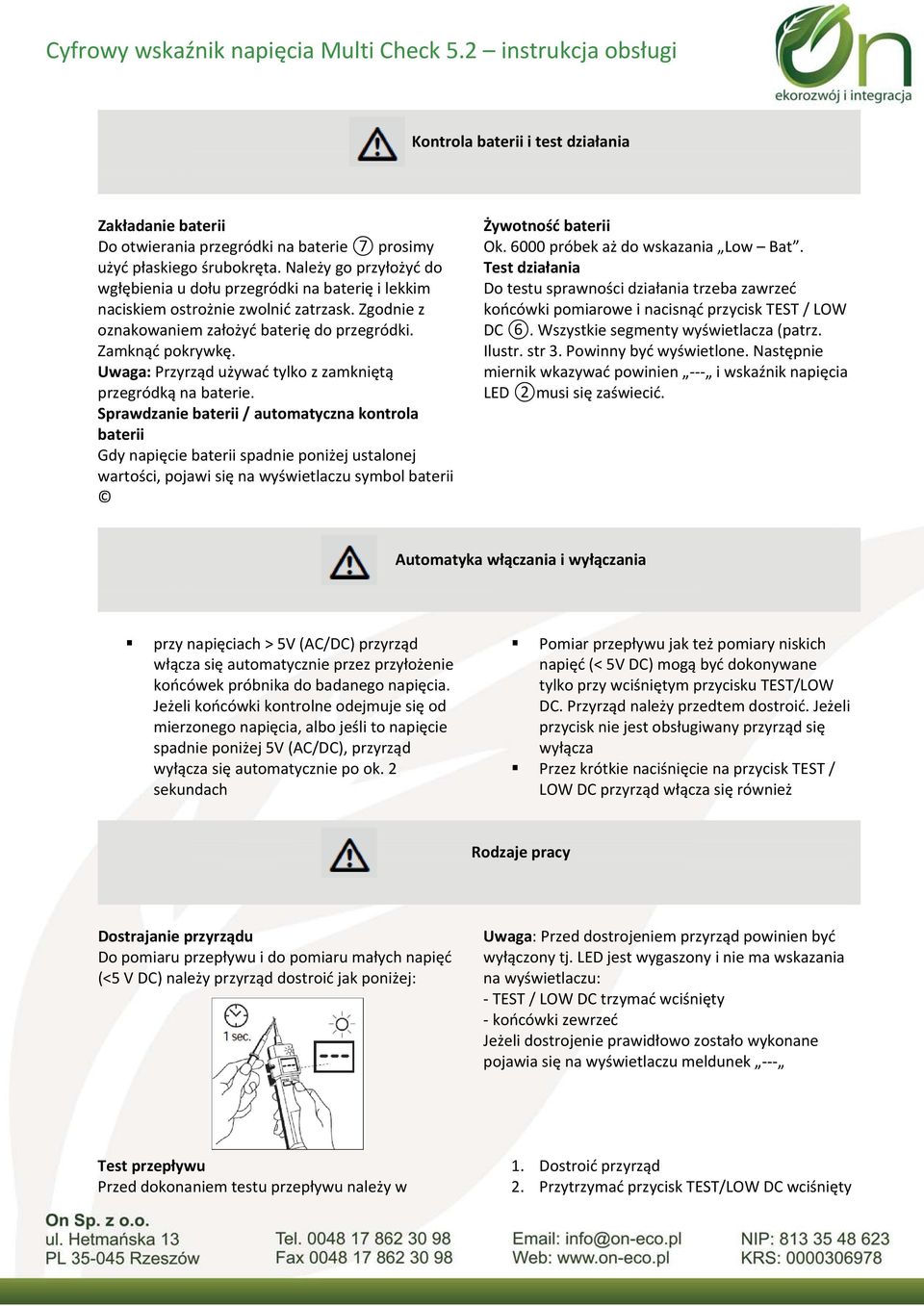

4 Kontrola baterii i test działania Zakładanie baterii Do otwierania przegródki na baterie 7 prosimy użyć płaskiego śrubokręta. Należy go przyłożyć do wgłębienia u dołu przegródki na baterię i lekkim naciskiem ostrożnie zwolnić zatrzask. Zgodnie z oznakowaniem założyć baterię do przegródki. Zamknąć pokrywkę. Uwaga: Przyrząd używać tylko z zamkniętą przegródką na baterie. Sprawdzanie baterii / automatyczna kontrola baterii Gdy napięcie baterii spadnie poniżej ustalonej wartości, pojawi się na wyświetlaczu symbol baterii Żywotność baterii Ok próbek aż do wskazania Low Bat. Test działania Do testu sprawności działania trzeba zawrzeć końcówki pomiarowe i nacisnąć przycisk TEST / LOW DC 6. Wszystkie segmenty wyświetlacza (patrz. Ilustr. str 3. Powinny być wyświetlone. Następnie miernik wkazywać powinien i wskaźnik napięcia LED 2musi się zaświecić. Automatyka włączania i wyłączania przy napięciach > 5V (AC/DC) przyrząd włącza się automatycznie przez przyłożenie końcówek próbnika do badanego napięcia. Jeżeli końcówki kontrolne odejmuje się od mierzonego napięcia, albo jeśli to napięcie spadnie poniżej 5V (AC/DC), przyrząd wyłącza się automatycznie po ok. 2 sekundach Pomiar przepływu jak też pomiary niskich napięć (< 5V DC) mogą być dokonywane tylko przy wciśniętym przycisku TEST/LOW DC. Przyrząd należy przedtem dostroić. Jeżeli przycisk nie jest obsługiwany przyrząd się wyłącza Przez krótkie naciśnięcie na przycisk TEST / LOW DC przyrząd włącza się również Rodzaje pracy Dostrajanie przyrządu Do pomiaru przepływu i do pomiaru małych napięć (<5 V DC) należy przyrząd dostroić jak poniżej: Uwaga: Przed dostrojeniem przyrząd powinien być wyłączony tj. LED jest wygaszony i nie ma wskazania na wyświetlaczu: TEST / LOW DC trzymać wciśnięty końcówki zewrzeć Jeżeli dostrojenie prawidłowo zostało wykonane pojawia się na wyświetlaczu meldunek Test przepływu Przed dokonaniem testu przepływu należy w 1. Dostroić przyrząd 2. Przytrzymać przycisk TEST/LOW DC wciśnięty

5 instalacjach odłączyć napięcia obce i ewentualnie rozładować kondensatory. podczas dostrojenia i kontroli 3. Mierzony obiekt zetknąć z końcówkami próbnika. Przepływ Kontrola półprzewodników Podczas pomiaru przepływu zależnej od biegunowości, przełącza się przez naciśnięcie na przycisk TEST/LOW DC (kontrola przepływu) biegun ujemny wewnętrznego źródła napięcia na końcówkę kontrolną uchwytu wyświetlacza (biegun ujemny źródła napięcia kontrolnego). 1. Przyrząd dostroić 2. Przytrzymać wciśnięty przycisk TEST/LOW DC podczas dostrojenia i kontroli. Brak przepływu Warunkiem bezbłędnego odróżnienia przepływu od kierunku blokady jest obecność w półprzewodniku napięcia blokującego większego niż 3V. W innym przypadku może dojść do wskazania w kierunku blokady. Dzięki wysokim impendacjom wejściowym, przy takiej kontroli nie można uszkodzić półprzewodników. 3. Obiekt kontrolowany zetknąć z końcówkami próbnika Kierunek przepływu = przepływ biegunowość zidentyfikowana półprzewodnik funkcjonuje Pomiar napięcia Do pomiaru napięcia stałego końcówka próbnika na uchwycie wyświetlacza jest beigunem dodatnim a mała końcówka biegunem ujemnym. Kierunek blokady = nie ma przepływu Mierzone napięcia > 5V są sygnalizowane dodatkowo z wartością wskazania przez wskaźnik napięcia (LED) Dodatkowo do wyświetlonej wartości

6 Rodzaj napięcia rozpoznawany jest automatycznie (napięcie stałe/przemienne) i pokazane na wyświetlaczu (DC/AC) Biegunowość (+/ ) również jest rozpoznawana automatycznie i wyświetlana Pomiar napięć przemiennych napięcia, pokazana jest wysokość mierzonego napięcia przez poszczególne symbole kreskowe. Uwaga: Obie końcówki powinny się stykać pewnie ze źródłem mierzonego napięcia Pomiar napięć stałych > 5V 1. Przyłożyć końcówki próbnika do pomiarowych punktów potencjału 2. Namierzona wartość napięcia oraz symbol rodzaju napięcia (AC) są wyświetlane. Pomiar napięć stałych < 5V 1. Przyłożyć końcówki próbnika do pomiarowych punktów potencjału 2. Namierzona wartość napięcia oraz smbol rodzaju napięcia (DC) są wyświetlane; także i beigunowość (+/ ) 1. Przyrząd dostroić 2. Przytrzymać wciśnięty przycisk TEST/LOW DC podczas dostrojenia i kontroli 3. Mierzony obiekt zetknąć z końcówkami próbnika. I odczytać wynik na wyświetlaczu.

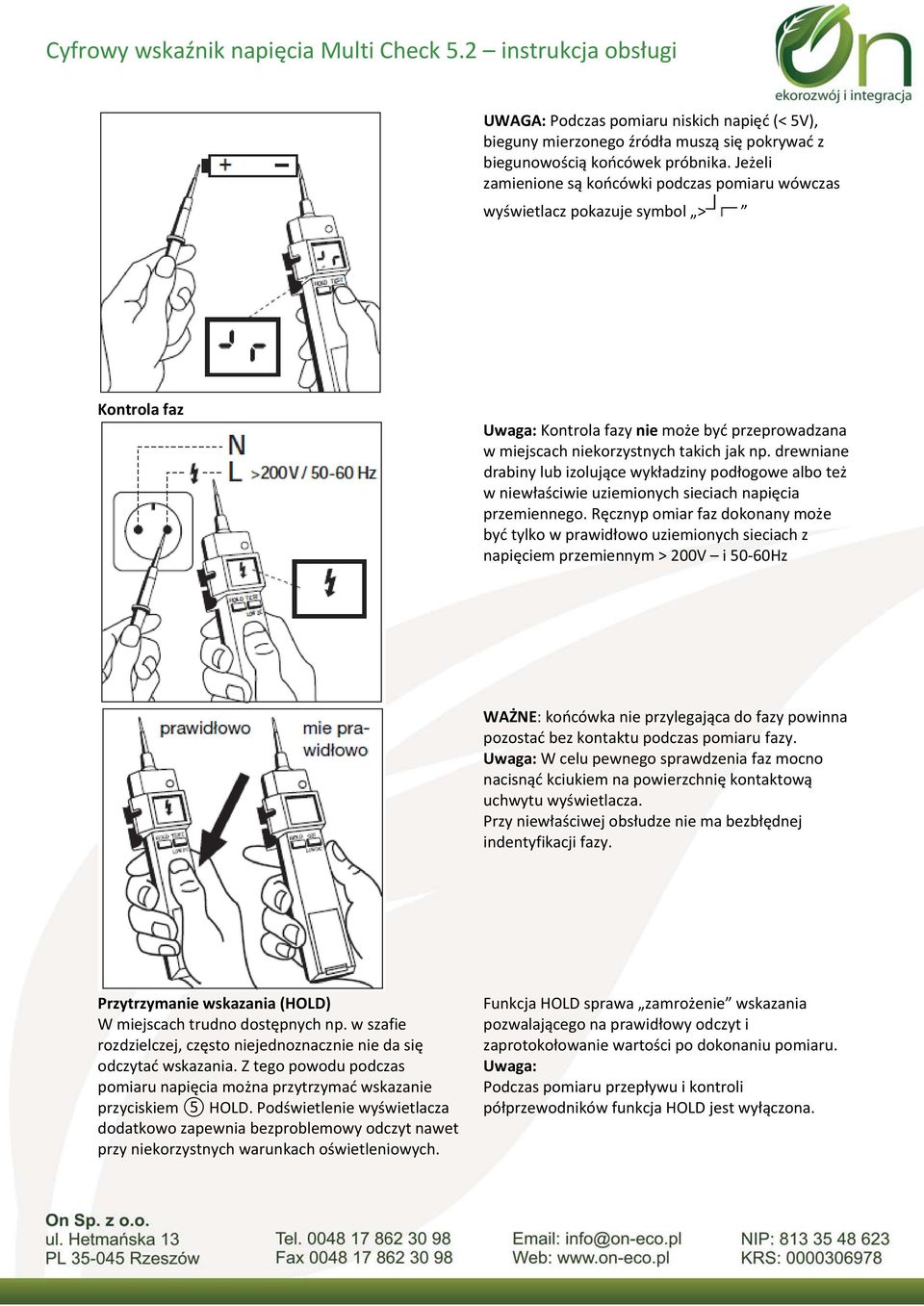

7 UWAGA: Podczas pomiaru niskich napięć (< 5V), bieguny mierzonego źródła muszą się pokrywać z biegunowością końcówek próbnika. Jeżeli zamienione są końcówki podczas pomiaru wówczas wyświetlacz pokazuje symbol > Kontrola faz Uwaga: Kontrola fazy nie może być przeprowadzana w miejscach niekorzystnych takich jak np. drewniane drabiny lub izolujące wykładziny podłogowe albo też w niewłaściwie uziemionych sieciach napięcia przemiennego. Ręcznyp omiar faz dokonany może być tylko w prawidłowo uziemionych sieciach z napięciem przemiennym > 200V i 50 60Hz WAŻNE: końcówka nie przylegająca do fazy powinna pozostać bez kontaktu podczas pomiaru fazy. Uwaga: W celu pewnego sprawdzenia faz mocno nacisnąć kciukiem na powierzchnię kontaktową uchwytu wyświetlacza. Przy niewłaściwej obsłudze nie ma bezbłędnej indentyfikacji fazy. Przytrzymanie wskazania (HOLD) W miejscach trudno dostępnych np. w szafie rozdzielczej, często niejednoznacznie nie da się odczytać wskazania. Z tego powodu podczas pomiaru napięcia można przytrzymać wskazanie przyciskiem 5 HOLD. Podświetlenie wyświetlacza dodatkowo zapewnia bezproblemowy odczyt nawet przy niekorzystnych warunkach oświetleniowych. Funkcja HOLD sprawa zamrożenie wskazania pozwalającego na prawidłowy odczyt i zaprotokołowanie wartości po dokonaniu pomiaru. Uwaga: Podczas pomiaru przepływu i kontroli półprzewodników funkcja HOLD jest wyłączona.

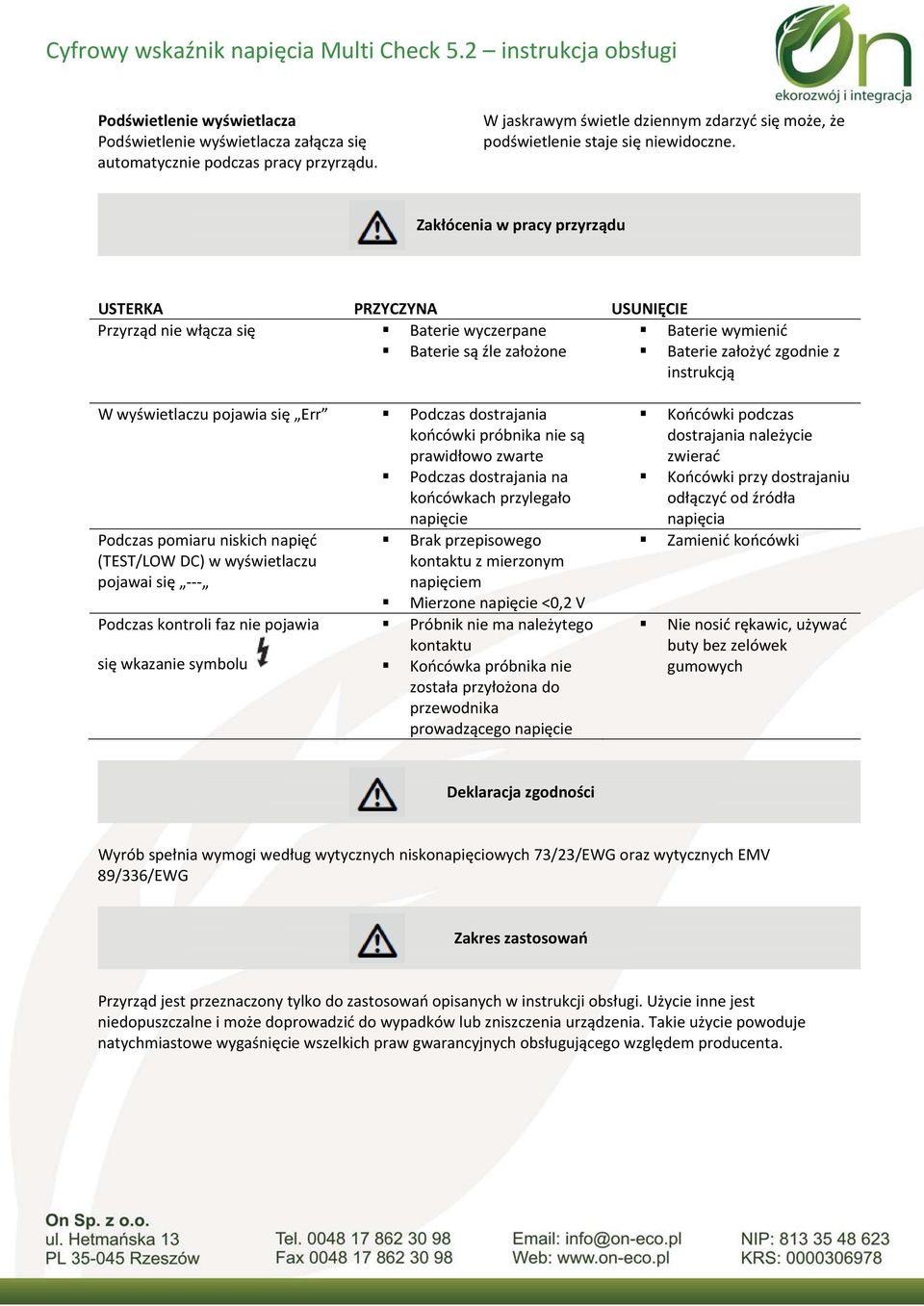

8 Podświetlenie wyświetlacza Podświetlenie wyświetlacza załącza się automatycznie podczas pracy przyrządu. W jaskrawym świetle dziennym zdarzyć się może, że podświetlenie staje się niewidoczne. Zakłócenia w pracy przyrządu USTERKA PRZYCZYNA USUNIĘCIE Przyrząd nie włącza się Baterie wyczerpane Baterie wymienić Baterie są źle założone Baterie założyć zgodnie z instrukcją W wyświetlaczu pojawia się Err Podczas dostrajania końcówki próbnika nie są prawidłowo zwarte Podczas dostrajania na końcówkach przylegało napięcie Podczas pomiaru niskich napięć (TEST/LOW DC) w wyświetlaczu pojawai się Podczas kontroli faz nie pojawia się wkazanie symbolu Brak przepisowego kontaktu z mierzonym napięciem Mierzone napięcie <0,2 V Próbnik nie ma należytego kontaktu Końcówka próbnika nie została przyłożona do przewodnika prowadzącego napięcie Końcówki podczas dostrajania należycie zwierać Końcówki przy dostrajaniu odłączyć od źródła napięcia Zamienić końcówki Nie nosić rękawic, używać buty bez zelówek gumowych Deklaracja zgodności Wyrób spełnia wymogi według wytycznych niskonapięciowych 73/23/EWG oraz wytycznych EMV 89/336/EWG Zakres zastosowań Przyrząd jest przeznaczony tylko do zastosowań opisanych w instrukcji obsługi. Użycie inne jest niedopuszczalne i może doprowadzić do wypadków lub zniszczenia urządzenia. Takie użycie powoduje natychmiastowe wygaśnięcie wszelkich praw gwarancyjnych obsługującego względem producenta.
