1 Katalog produktów 1

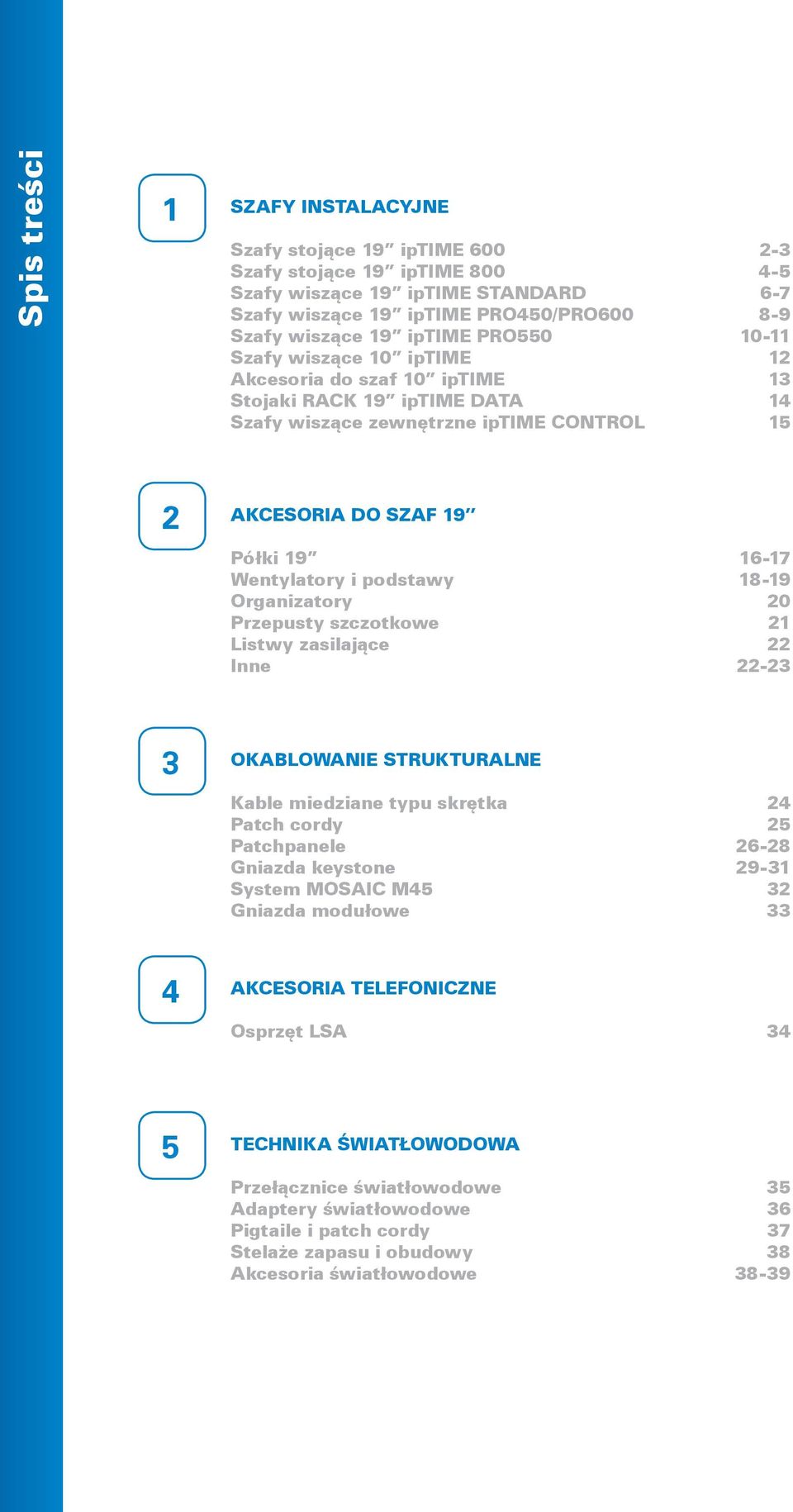

2 Spis treści 1 SZAFY INSTALACYJNE Szafy stojące 19 iptime Szafy stojące 19 iptime Szafy wiszące 19 iptime STANDARD 6-7 Szafy wiszące 19 iptime PRO450/PRO Szafy wiszące 19 iptime PRO Szafy wiszące 10 iptime 12 Akcesoria do szaf 10 iptime 13 Stojaki RACK 19 iptime DATA 14 Szafy wiszące zewnętrzne iptime CONTROL 15 2 AKCESORIA DO SZAF 19 Półki Wentylatory i podstawy Organizatory 20 Przepusty szczotkowe 21 Listwy zasilające 22 Inne OKABLOWANIE STRUKTURALNE Kable miedziane typu skrętka 24 Patch cordy 25 Patchpanele Gniazda keystone System MOSAIC M45 32 Gniazda modułowe 33 4 AKCESORIA TELEFONICZNE Osprzęt LSA 34 5 TECHNIKA ŚWIATŁOWODOWA Przełącznice światłowodowe 35 Adaptery światłowodowe 36 Pigtaile i patch cordy 37 Stelaże zapasu i obudowy 38 Akcesoria światłowodowe 38-39

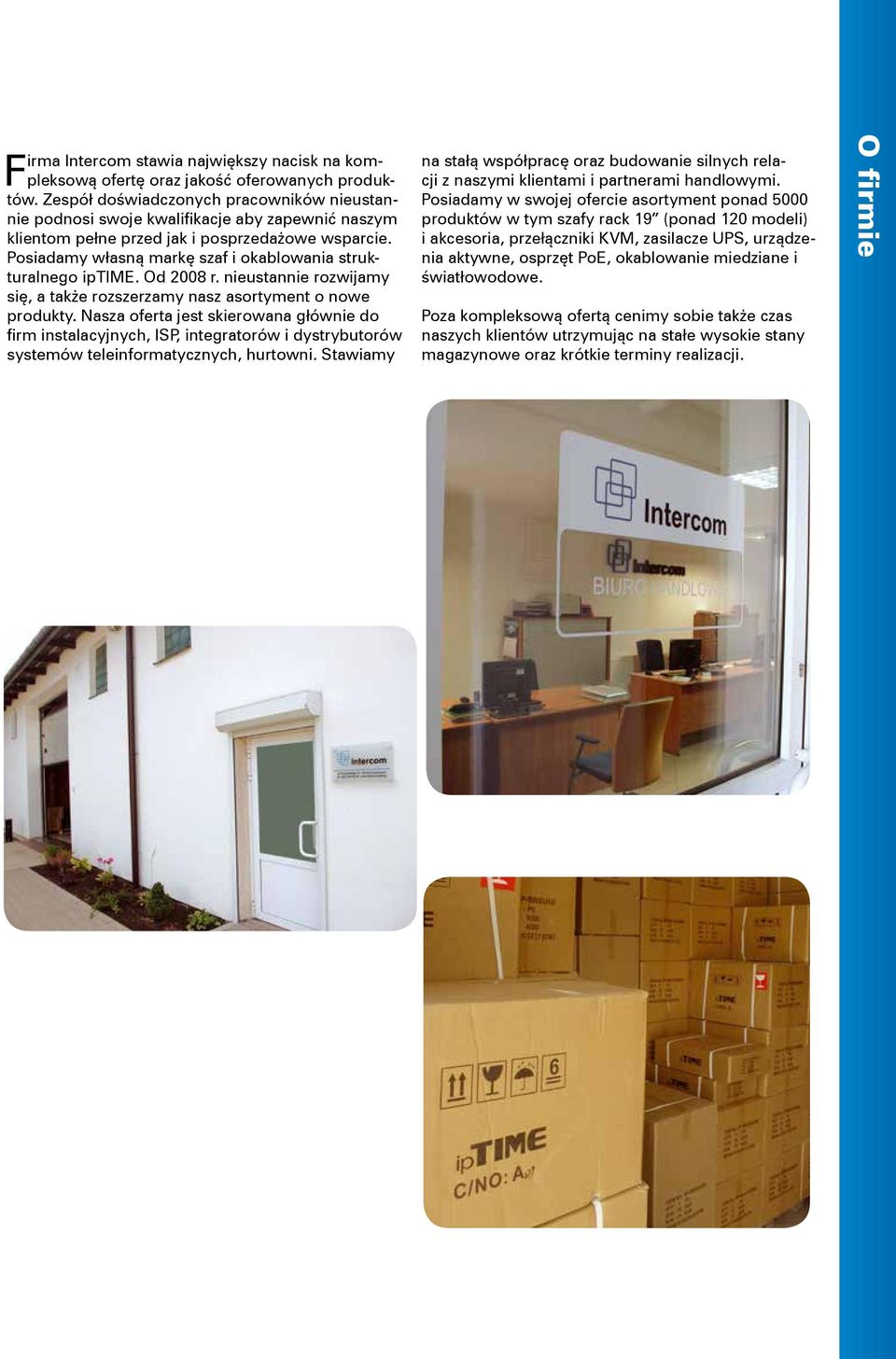

3 Firma Intercom stawia największy nacisk na kompleksową ofertę oraz jakość oferowanych produktów. Zespół doświadczonych pracowników nieustannie podnosi swoje kwalifikacje aby zapewnić naszym klientom pełne przed jak i posprzedażowe wsparcie. Posiadamy własną markę szaf i okablowania strukturalnego iptime. Od 2008 r. nieustannie rozwijamy się, a także rozszerzamy nasz asortyment o nowe produkty. Nasza oferta jest skierowana głównie do firm instalacyjnych, ISP, integratorów i dystrybutorów systemów teleinformatycznych, hurtowni. Stawiamy na stałą współpracę oraz budowanie silnych relacji z naszymi klientami i partnerami handlowymi. Posiadamy w swojej ofercie asortyment ponad 5000 produktów w tym szafy rack 19 (ponad 120 modeli) i akcesoria, przełączniki KVM, zasilacze UPS, urządzenia aktywne, osprzęt PoE, okablowanie miedziane i światłowodowe. Poza kompleksową ofertą cenimy sobie także czas naszych klientów utrzymując na stałe wysokie stany magazynowe oraz krótkie terminy realizacji. O firmie

4 Szafy stojące 19 Szafy instalacyjne iptime solidna szafa stojąca 19 przeznaczona do zastosowań wewnątrz pomieszczeń drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym możliwość wyposażenia w drzwi blaszane perforowane 70% drzwi tylne metalowe z zamkiem możliwość szybkiego przełożenia drzwi z lewych na prawe zdejmowane i zamykane na klucz panele boczne wsporniki do montażu wyposażenia 19 z przodu i z tyłu przepusty kablowe na górze i dole szafy możliwość zamontowania wentylatora profile montażowe ze stali ocynkowanej, z możliwością regulacji maksymalne obciążenie szafy: statyczne 800 kg, dynamiczne 400 kg możliwość ustawienia szafy na dedykowanym cokole możliwość uszczelnienia i wygłuszenia szaf możliwość wyposażenia w system klimatyzacji i samogaszenia stopień ochrony szczelności IP20 Wykonanie rama stalowa, spawana blacha stalowa walcowana na zimno SPCC grubość blach: 2,0mm profile montażowe, 1,5mm pozostałe elementy kształtowniki krępowane, trawione, fosforowane, malowane lakierem proszkowym W zestawie 4 szt. nóżek i 4 szt. kółek 4 komplety kluczy do drzwi zaślepki do przepustów kablowych 2 Szafy instalacyjne: Szafy stojące 19 iptime 600

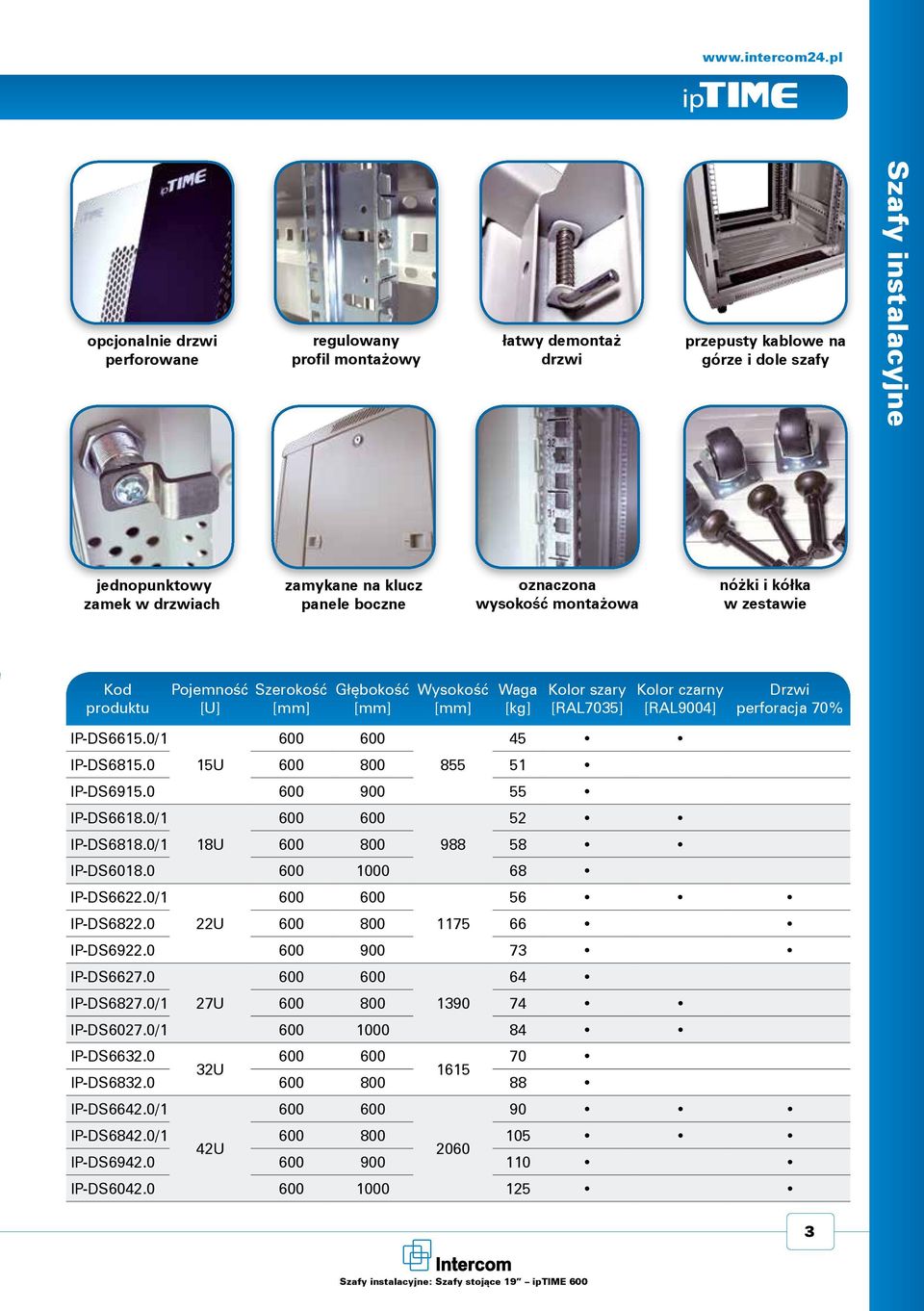

5 opcjonalnie drzwi perforowane regulowany profil montażowy łatwy demontaż drzwi przepusty kablowe na górze i dole szafy Szafy instalacyjne jednopunktowy zamek w drzwiach zamykane na klucz panele boczne oznaczona wysokość montażowa nóżki i kółka w zestawie Pojemność [U] Szerokość Głębokość Wysokość Waga [kg] Kolor szary [RAL7035] Kolor czarny [RAL9004] Drzwi perforacja 70% IP-DS6615.0/ IP-DS U IP-DS IP-DS6618.0/ IP-DS6818.0/1 18U IP-DS IP-DS6622.0/ IP-DS U IP-DS IP-DS IP-DS6827.0/1 27U IP-DS6027.0/ IP-DS U 1615 IP-DS IP-DS6642.0/ IP-DS6842.0/ U 2060 IP-DS IP-DS Szafy instalacyjne: Szafy stojące 19 iptime 600

6 Szafy stojące 19 iptime 800 Szafy instalacyjne Budowa 1. Rama 2. Profil montażowy 3. Zawias 4. Zamek 5. Drzwi przednie 6. Kółko 7. Rama 8. Panel boczny 9. Zamek drzwi tylnych 10. Drzwi tylne 11. Panel podłogowy 4 solidna szafa stojąca 19 przeznaczona do zastosowań wewnątrz pomieszczeń drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym możliwość wyposażenia w drzwi blaszane pełne lub perforowane 70% drzwi tylne metalowe pełne z zamkiem możliwość szybkiego przełożenia drzwi z lewych na prawe zdejmowane i zamykane na klucz panele boczne wsporniki do montażu wyposażenia 19 z przodu i z tyłu. przepusty kablowe na górze i dole szafy możliwość zamontowania wentylatora profile montażowe ze stali ocynkowanej, z możliwością regulacji standardowo wyposażona w boczne prowadnice kablowe z pokrywą maksymalne obciążenie szafy: statyczne 800 kg, dynamiczne 400 kg możliwość ustawienia szafy na dedykowanym cokole możliwość uszczelnienia i wygłuszenia szaf możliwość wyposażenia w system klimatyzacji i samogaszenia stopień ochrony szczelności IP20 Wykonanie rama stalowa, spawana blacha stalowa walcowana na zimno SPCC grubość blach: 2,0mm profile montażowe, 1,5mm pozostałe elementy kształtowniki krępowane, trawione, fosforowane, malowane lakierem proszkowym W zestawie 4 szt. nóżek i 4 szt. kółek 4 komplety kluczy do drzwi zaślepki do przepustów kablowych 2x pionowe prowadnice kablowe z pokrywą Szafy instalacyjne: Szafy stojące 19 iptime 800

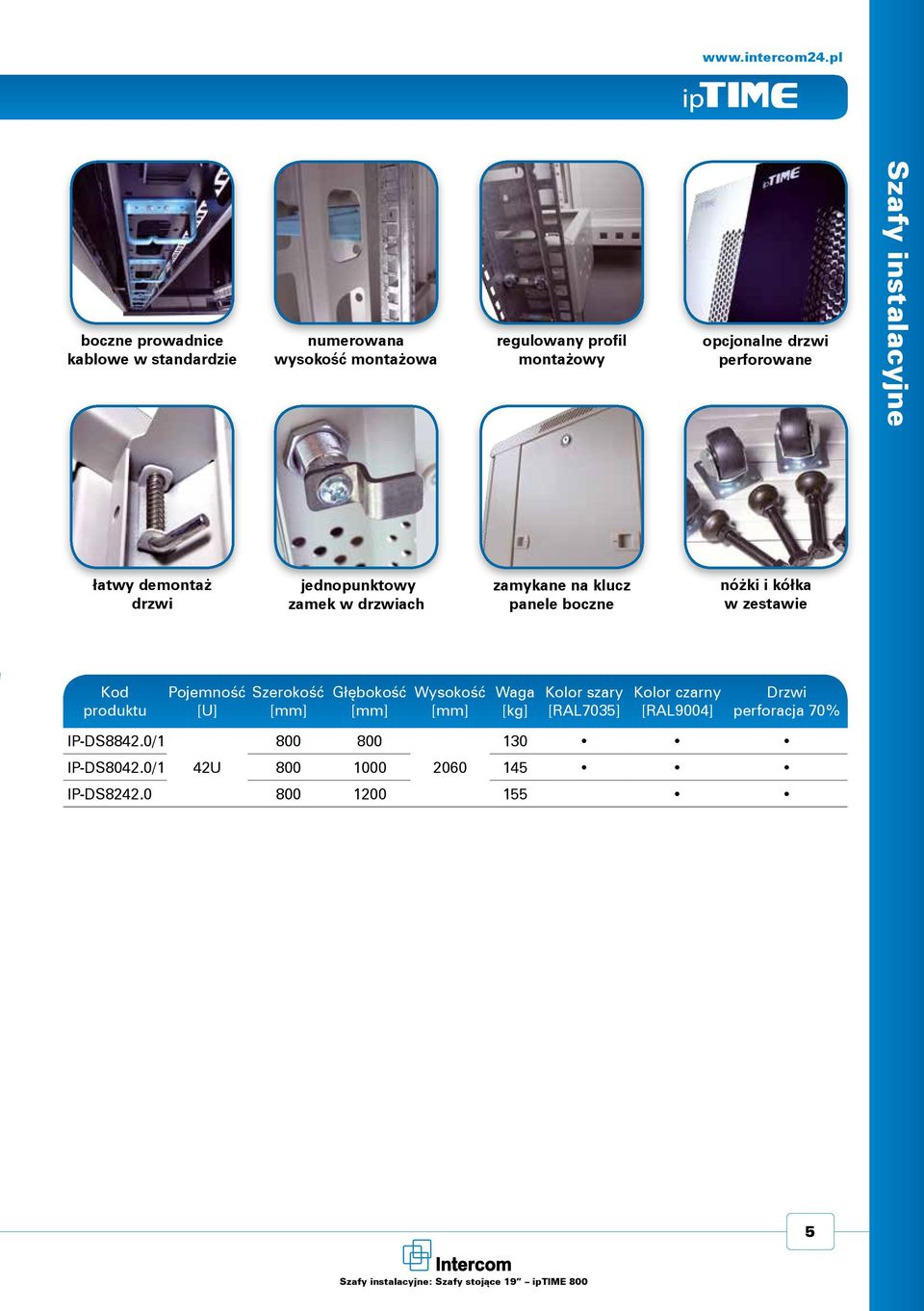

7 boczne prowadnice kablowe w standardzie numerowana wysokość montażowa regulowany profil montażowy opcjonalne drzwi perforowane Szafy instalacyjne łatwy demontaż drzwi jednopunktowy zamek w drzwiach zamykane na klucz panele boczne nóżki i kółka w zestawie Pojemność [U] Szerokość Głębokość Wysokość Waga [kg] Kolor szary [RAL7035] Kolor czarny [RAL9004] Drzwi perforacja 70% IP-DS8842.0/ IP-DS8042.0/1 42U IP-DS Szafy instalacyjne: Szafy stojące 19 iptime 800

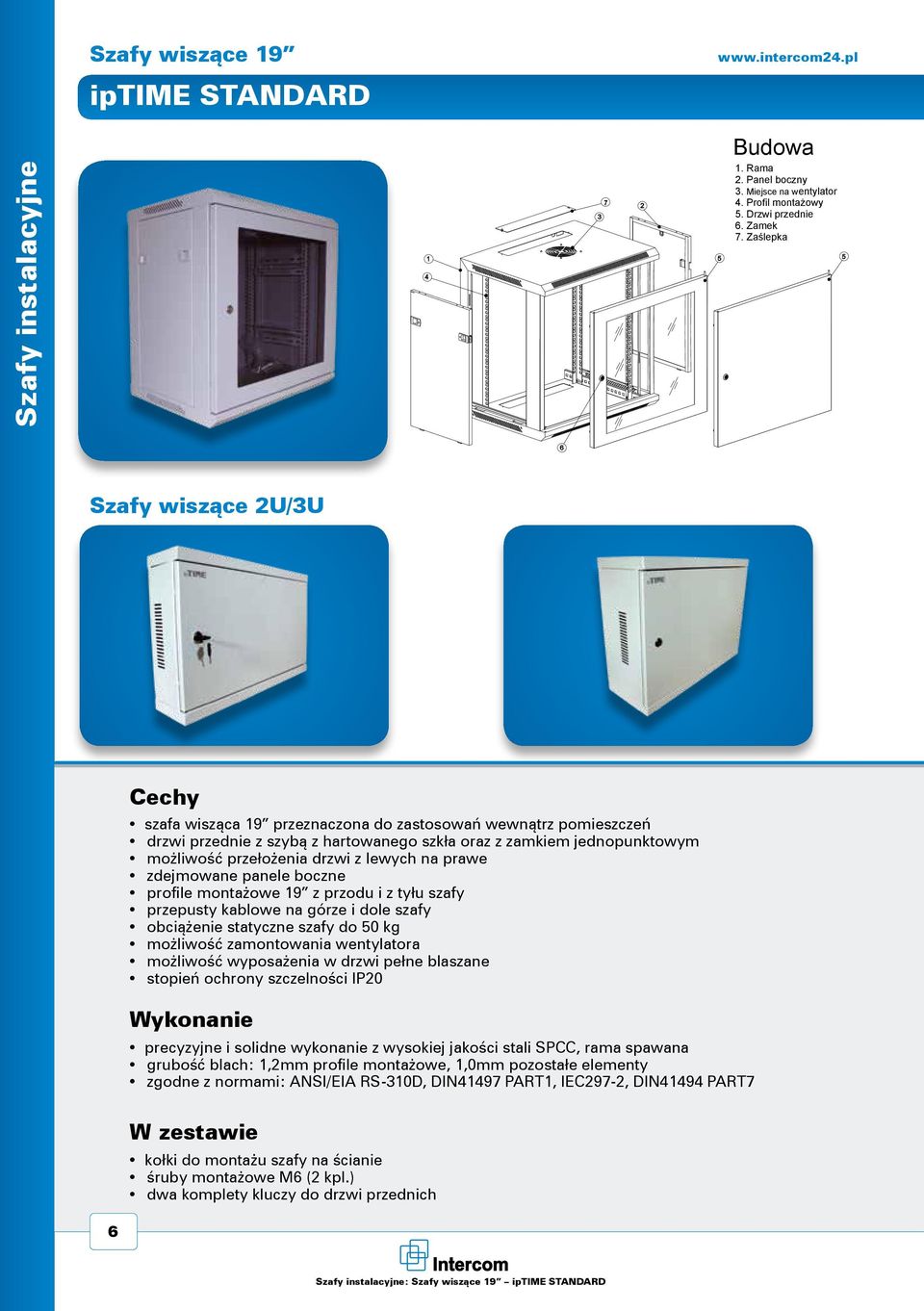

8 Szafy wiszące 19 iptime STANDARD Szafy instalacyjne 7 Budowa 1. Rama 2. Panel boczny 3. Miejsce na wentylator 4. Profil montażowy 5. Drzwi przednie 6. Zamek 7. Zaślepka Szafy wiszące 2U/3U 6 szafa wisząca 19 przeznaczona do zastosowań wewnątrz pomieszczeń drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym możliwość przełożenia drzwi z lewych na prawe zdejmowane panele boczne profile montażowe 19 z przodu i z tyłu szafy przepusty kablowe na górze i dole szafy obciążenie statyczne szafy do 50 kg możliwość zamontowania wentylatora możliwość wyposażenia w drzwi pełne blaszane stopień ochrony szczelności IP20 Wykonanie precyzyjne i solidne wykonanie z wysokiej jakości stali SPCC, rama spawana grubość blach: 1,2mm profile montażowe, 1,0mm pozostałe elementy zgodne z normami: ANSI/EIA RS-310D, DIN41497 PART1, IEC297-2, DIN41494 PART7 W zestawie kołki do montażu szafy na ścianie śruby montażowe M6 (2 kpl.) dwa komplety kluczy do drzwi przednich Szafy instalacyjne: Szafy wiszące 19 iptime STANDARD

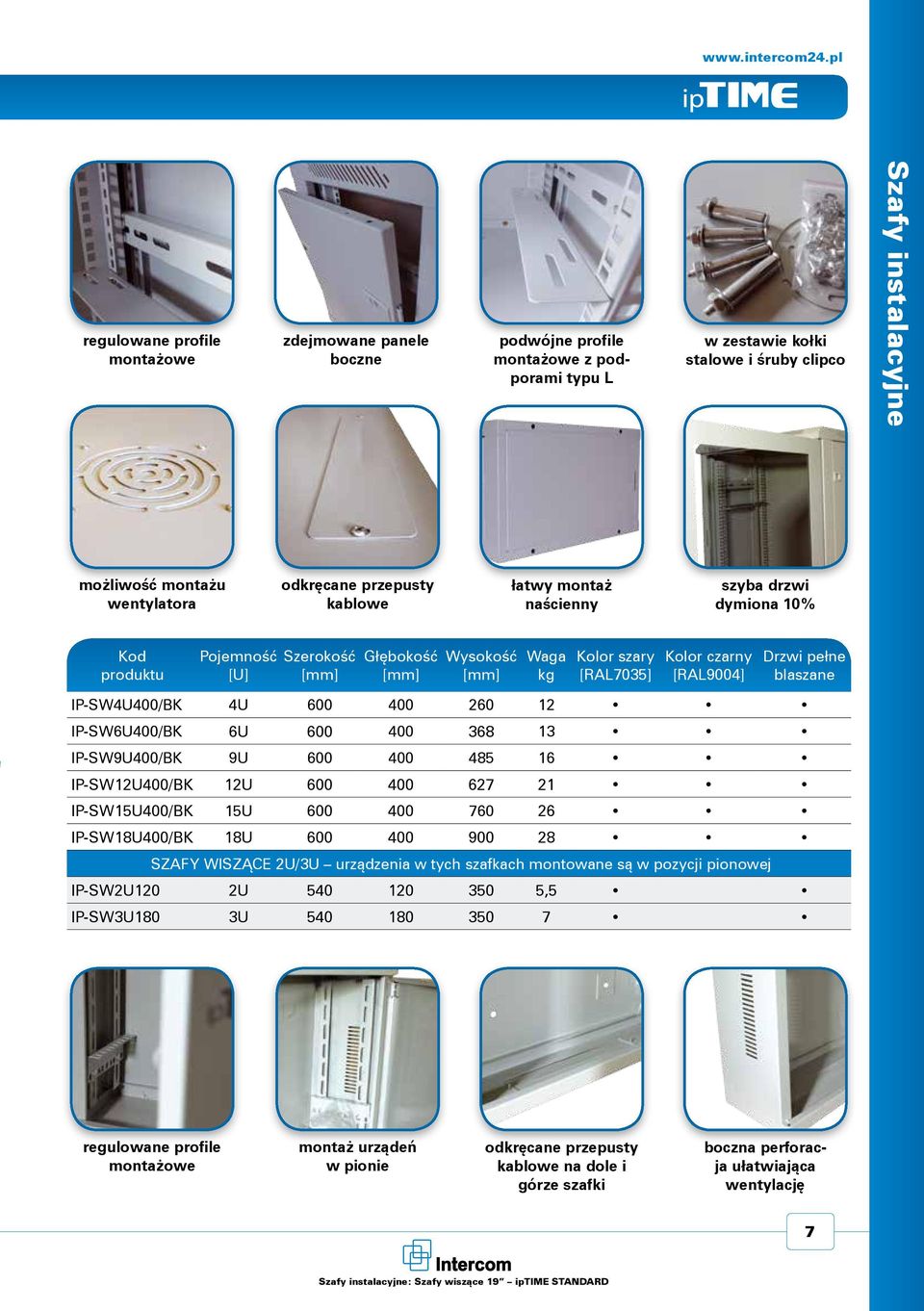

9 regulowane profile montażowe zdejmowane panele boczne podwójne profile montażowe z podporami typu L w zestawie kołki stalowe i śruby clipco Szafy instalacyjne możliwość montażu wentylatora odkręcane przepusty kablowe łatwy montaż naścienny szyba drzwi dymiona 10% Pojemność [U] Szerokość Głębokość Wysokość Waga kg Kolor szary [RAL7035] Kolor czarny [RAL9004] Drzwi pełne blaszane IP-SW4U400/BK 4U IP-SW6U400/BK 6U IP-SW9U400/BK 9U IP-SW12U400/BK 12U IP-SW15U400/BK 15U IP-SW18U400/BK 18U SZAFY WISZĄCE 2U/3U urządzenia w tych szafkach montowane są w pozycji pionowej IP-SW2U120 2U ,5 IP-SW3U180 3U regulowane profile montażowe montaż urządeń w pionie odkręcane przepusty kablowe na dole i górze szafki boczna perforacja ułatwiająca wentylację 7 Szafy instalacyjne: Szafy wiszące 19 iptime STANDARD

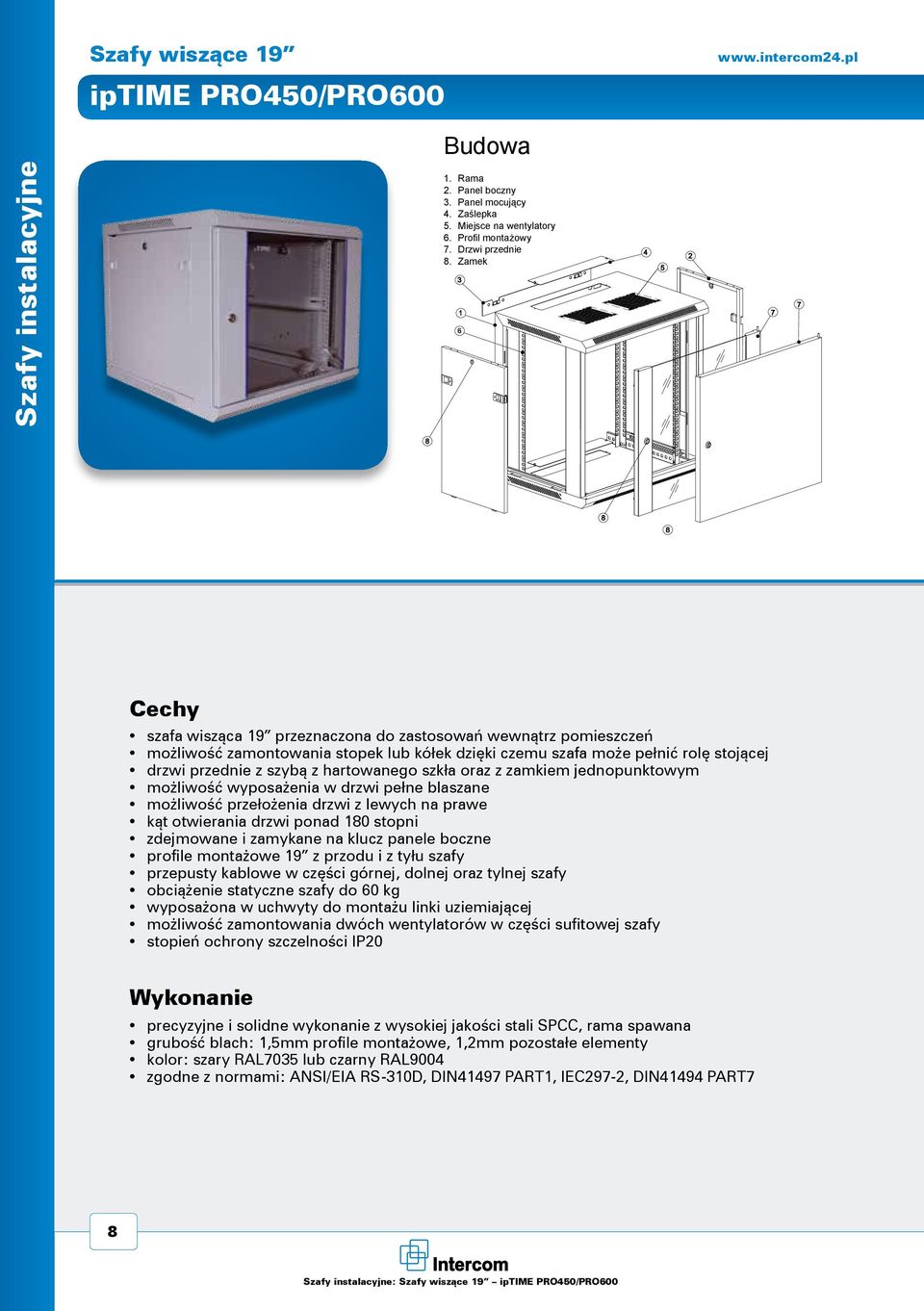

10 Szafy wiszące 19 iptime PRO450/PRO600 Budowa Szafy instalacyjne 1. Rama 2. Panel boczny 3. Panel mocujący 4. Zaślepka 5. Miejsce na wentylatory 6. Profil montażowy 7. Drzwi przednie 8. Zamek szafa wisząca 19 przeznaczona do zastosowań wewnątrz pomieszczeń możliwość zamontowania stopek lub kółek dzięki czemu szafa może pełnić rolę stojącej drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym możliwość wyposażenia w drzwi pełne blaszane możliwość przełożenia drzwi z lewych na prawe kąt otwierania drzwi ponad 180 stopni zdejmowane i zamykane na klucz panele boczne profile montażowe 19 z przodu i z tyłu szafy przepusty kablowe w części górnej, dolnej oraz tylnej szafy obciążenie statyczne szafy do 60 kg wyposażona w uchwyty do montażu linki uziemiającej możliwość zamontowania dwóch wentylatorów w części sufitowej szafy stopień ochrony szczelności IP20 Wykonanie precyzyjne i solidne wykonanie z wysokiej jakości stali SPCC, rama spawana grubość blach: 1,5mm profile montażowe, 1,2mm pozostałe elementy kolor: szary RAL7035 lub czarny RAL9004 zgodne z normami: ANSI/EIA RS-310D, DIN41497 PART1, IEC297-2, DIN41494 PART7 8 Szafy instalacyjne: Szafy wiszące 19 iptime PRO450/PRO600

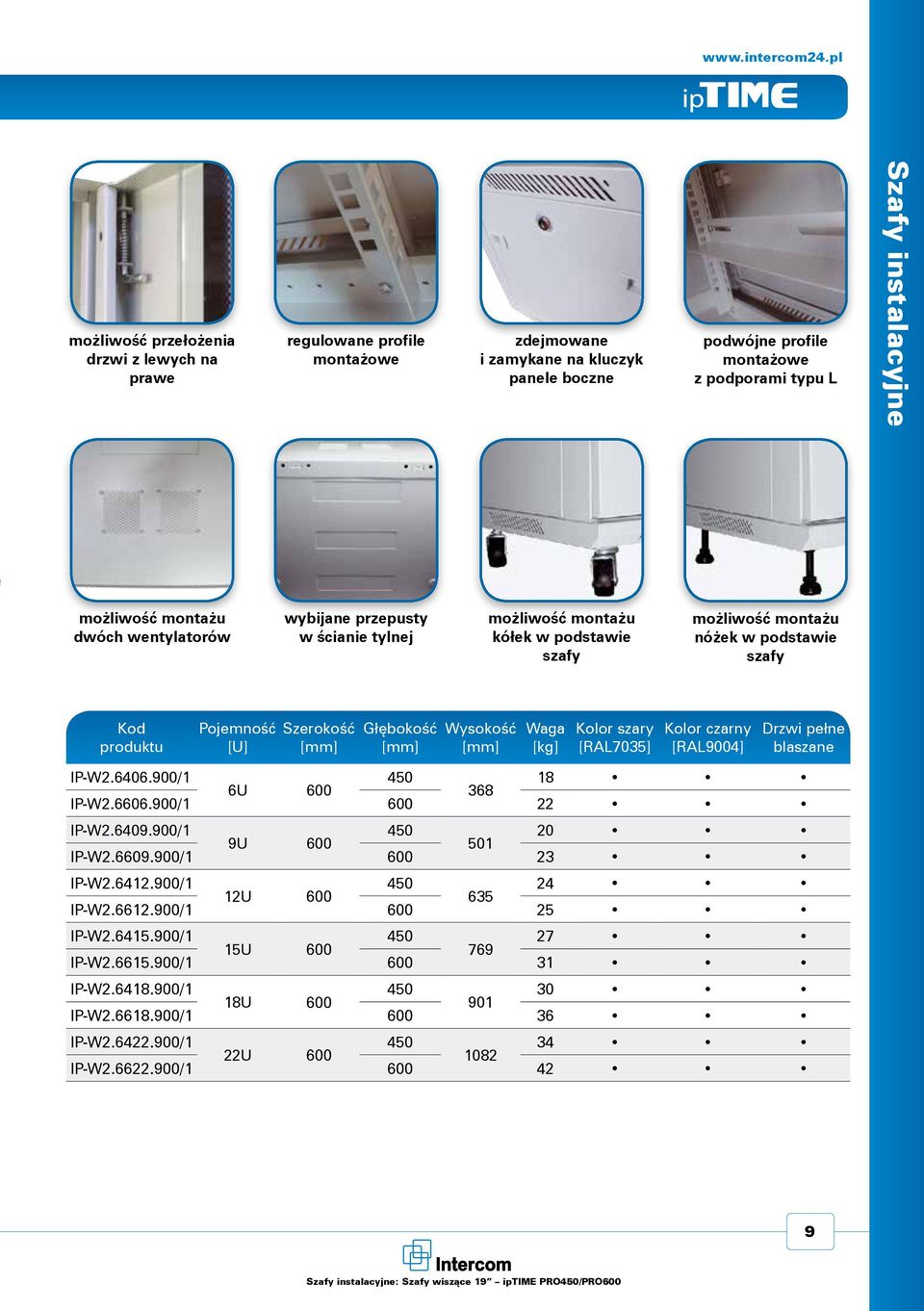

11 możliwość przełożenia drzwi z lewych na prawe regulowane profile montażowe zdejmowane i zamykane na kluczyk panele boczne podwójne profile montażowe z podporami typu L Szafy instalacyjne możliwość montażu dwóch wentylatorów wybijane przepusty w ścianie tylnej możliwość montażu kółek w podstawie szafy możliwość montażu nóżek w podstawie szafy Pojemność [U] Szerokość Głębokość Wysokość Waga [kg] Kolor szary [RAL7035] Kolor czarny [RAL9004] Drzwi pełne blaszane IP-W / U IP-W / IP-W / U IP-W / IP-W / U IP-W / IP-W / U IP-W / IP-W / U IP-W / IP-W / U IP-W / Szafy instalacyjne: Szafy wiszące 19 iptime PRO450/PRO600

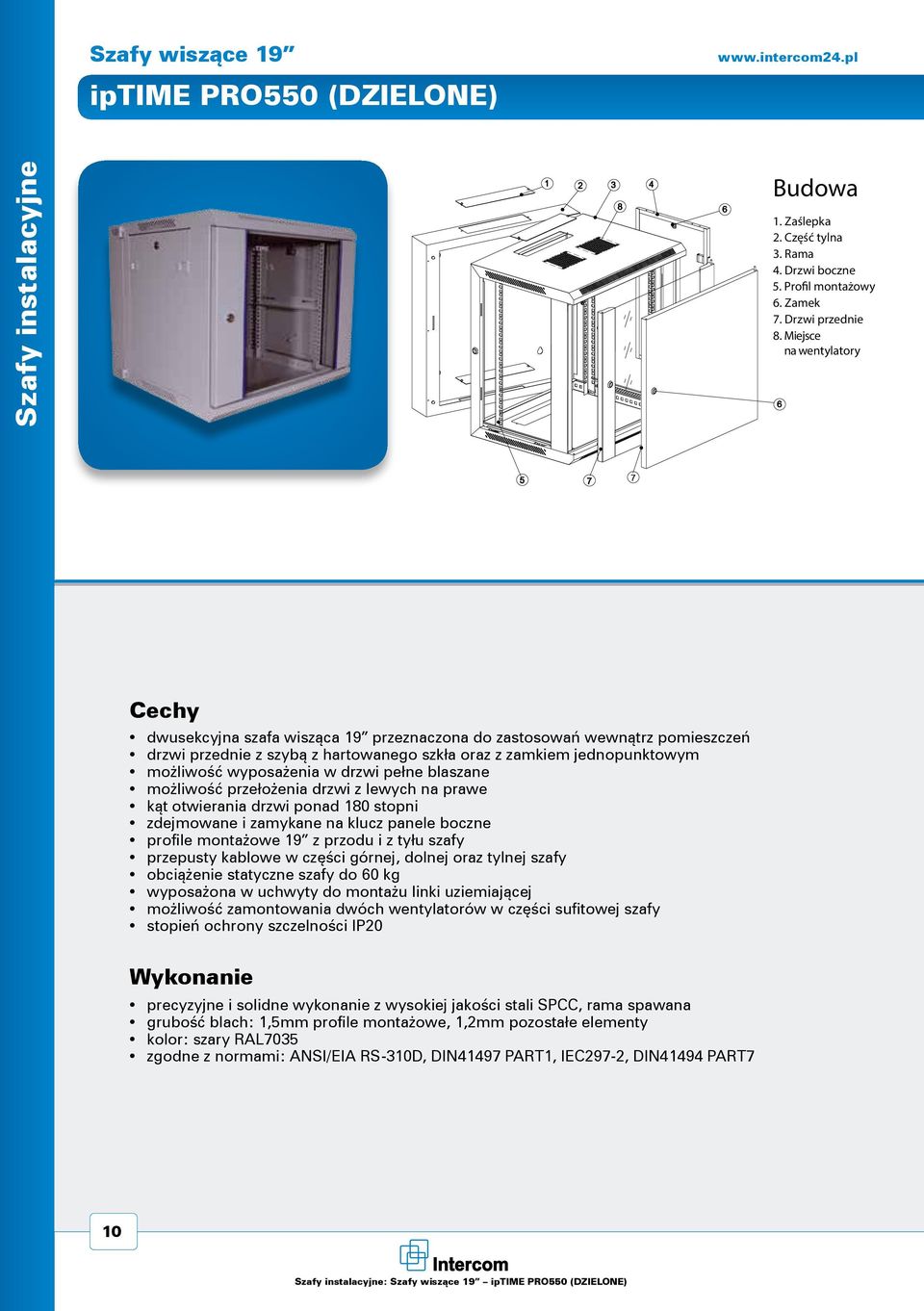

12 Szafy wiszące 19 iptime PRO550 (DZIELONE) Szafy instalacyjne Budowa 1. Zaślepka 2. Część tylna 3. Rama 4. Drzwi boczne 5. Profil montażowy 6. Zamek 7. Drzwi przednie 8. Miejsce na wentylatory dwusekcyjna szafa wisząca 19 przeznaczona do zastosowań wewnątrz pomieszczeń drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym możliwość wyposażenia w drzwi pełne blaszane możliwość przełożenia drzwi z lewych na prawe kąt otwierania drzwi ponad 180 stopni zdejmowane i zamykane na klucz panele boczne profile montażowe 19 z przodu i z tyłu szafy przepusty kablowe w części górnej, dolnej oraz tylnej szafy obciążenie statyczne szafy do 60 kg wyposażona w uchwyty do montażu linki uziemiającej możliwość zamontowania dwóch wentylatorów w części sufitowej szafy stopień ochrony szczelności IP20 Wykonanie precyzyjne i solidne wykonanie z wysokiej jakości stali SPCC, rama spawana grubość blach: 1,5mm profile montażowe, 1,2mm pozostałe elementy kolor: szary RAL7035 zgodne z normami: ANSI/EIA RS-310D, DIN41497 PART1, IEC297-2, DIN41494 PART7 10 Szafy instalacyjne: Szafy wiszące 19 iptime PRO550 (DZIELONE)

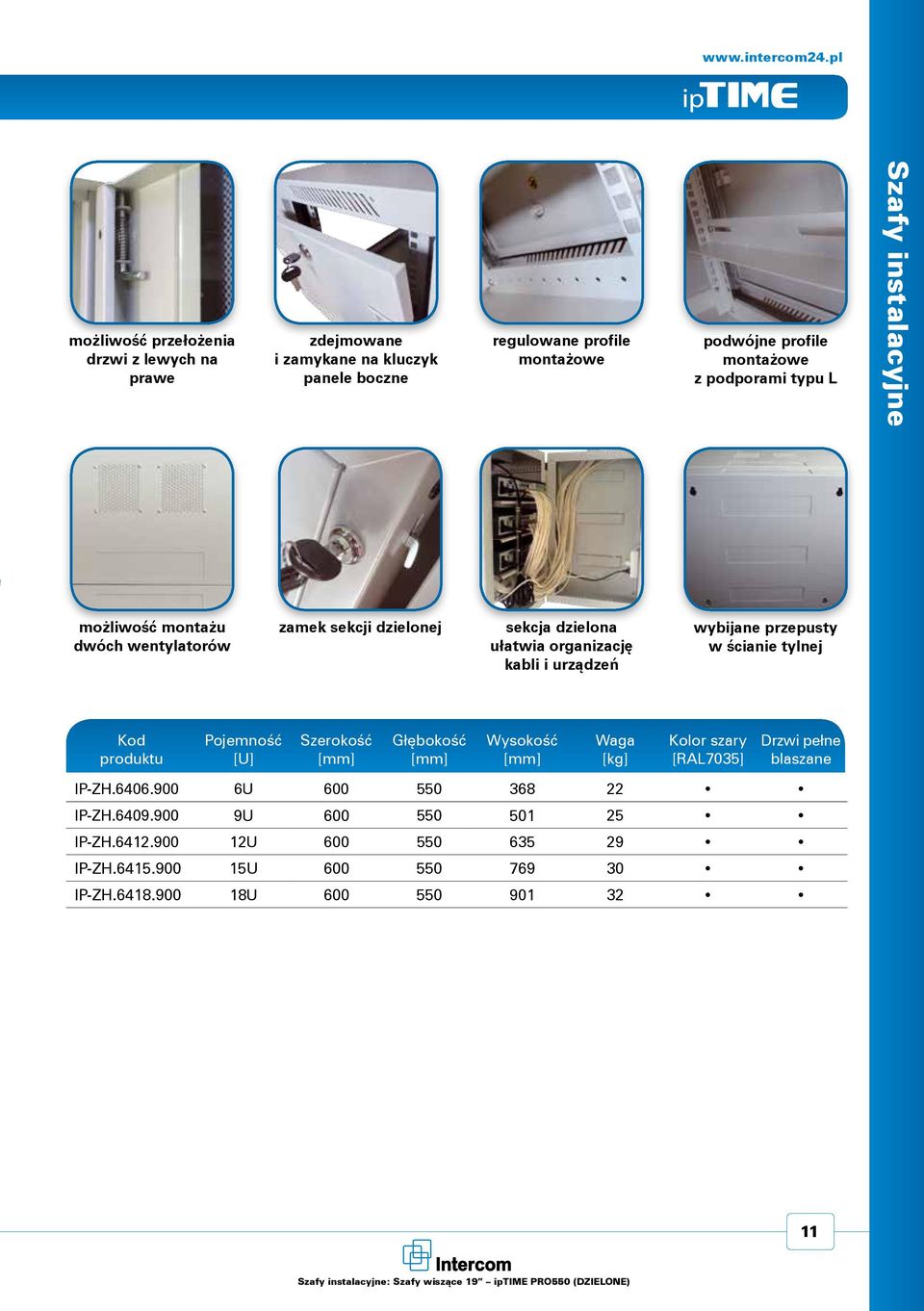

13 możliwość przełożenia drzwi z lewych na prawe zdejmowane i zamykane na kluczyk panele boczne regulowane profile montażowe podwójne profile montażowe z podporami typu L Szafy instalacyjne możliwość montażu dwóch wentylatorów zamek sekcji dzielonej sekcja dzielona ułatwia organizację kabli i urządzeń wybijane przepusty w ścianie tylnej Pojemność [U] Szerokość Głębokość Wysokość Waga [kg] Kolor szary [RAL7035] Drzwi pełne blaszane IP-ZH U IP-ZH U IP-ZH U IP-ZH U IP-ZH U Szafy instalacyjne: Szafy wiszące 19 iptime PRO550 (DZIELONE)

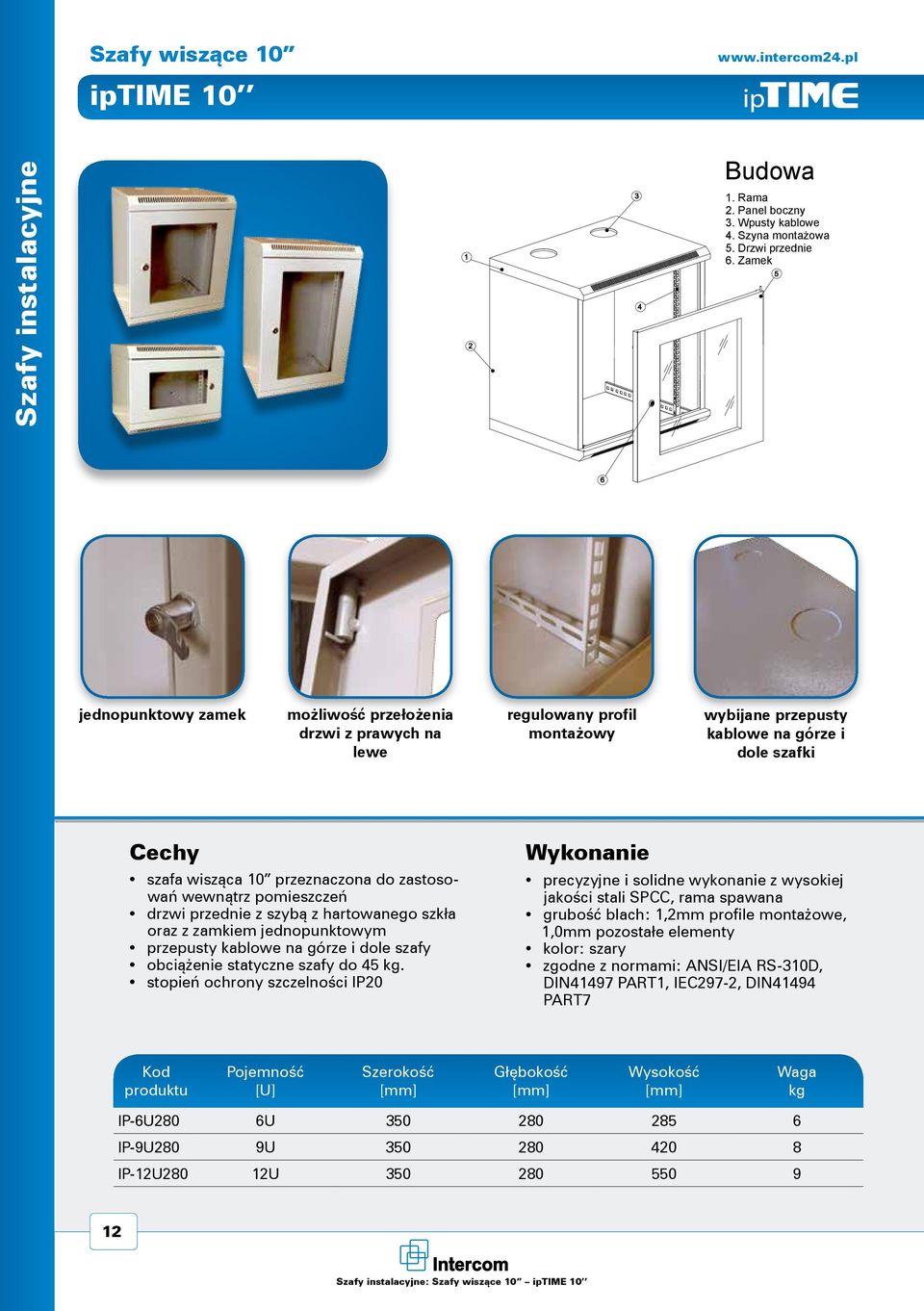

14 Szafy wiszące 10 iptime 10 Szafy instalacyjne Budowa 1. Rama 2. Panel boczny 3. Wpusty kablowe 4. Szyna montażowa 5. Drzwi przednie 6. Zamek jednopunktowy zamek możliwość przełożenia drzwi z prawych na lewe regulowany profil montażowy wybijane przepusty kablowe na górze i dole szafki szafa wisząca 10 przeznaczona do zastosowań wewnątrz pomieszczeń drzwi przednie z szybą z hartowanego szkła oraz z zamkiem jednopunktowym przepusty kablowe na górze i dole szafy obciążenie statyczne szafy do 45 kg. stopień ochrony szczelności IP20 Wykonanie precyzyjne i solidne wykonanie z wysokiej jakości stali SPCC, rama spawana grubość blach: 1,2mm profile montażowe, 1,0mm pozostałe elementy kolor: szary zgodne z normami: ANSI/EIA RS-310D, DIN41497 PART1, IEC297-2, DIN41494 PART7 Pojemność [U] Szerokość Głębokość Wysokość Waga kg IP-6U280 6U IP-9U280 9U IP-12U280 12U Szafy instalacyjne: Szafy wiszące 10 iptime 10

15 Akcesoria 10 Panel 10 RJ port UTP Cat.5e czarny : IP-218-KR patch panel 12 portowy o wysokości 1U nieekranowany cat.5e wykonany w standardzie 10 zamocowanie kabli odbywa się w systemie pionowym za pomocą noża krone (wciskacz LSA) wykonany z blachy walcowanej na zimno o grubości 1,1mm malowany proszkowo na kolor czarny RAL modułów RJ-45 podzielonych na dwie sekcje po sześć sztuk z polem opisowym Szafy instalacyjne Półka 10 1U 160mm czarna : IP-2232 półka 10 o wysokości 1U mocowana na przednich profilach montażowych półka wykonana ze stali walcowanej na zimno o grubości 1,1mm malowana proszkowo na kolor czarny RAL9004 głębokość półki 160mm możliwość montażu niewymiarowych urządzeń sieciowych za pośrednictwem opasek rzepowych lub zaciskowych 10 Listwa zasilająca 4 gniazda 220V : IP-LZ4W-10 listwa zasilająca 4 portowa o wysokości 1U przeznaczona do montażu w standardzie 10 maksymalne obciążenie 3680W kabel zasilający 2,5mm 2 o długości 1,8m zakończony wtyczką kątową (CEE 7/17 P max 16A ) gniazda w listwie uniwersalne 3 biegunowe (z uziemieniem) obudowa wraz uchwytami montażowymi wykonana z tworzywa i aluminium 13 Szafy instalacyjne: Szafy wiszące 10 Akcesoria 10

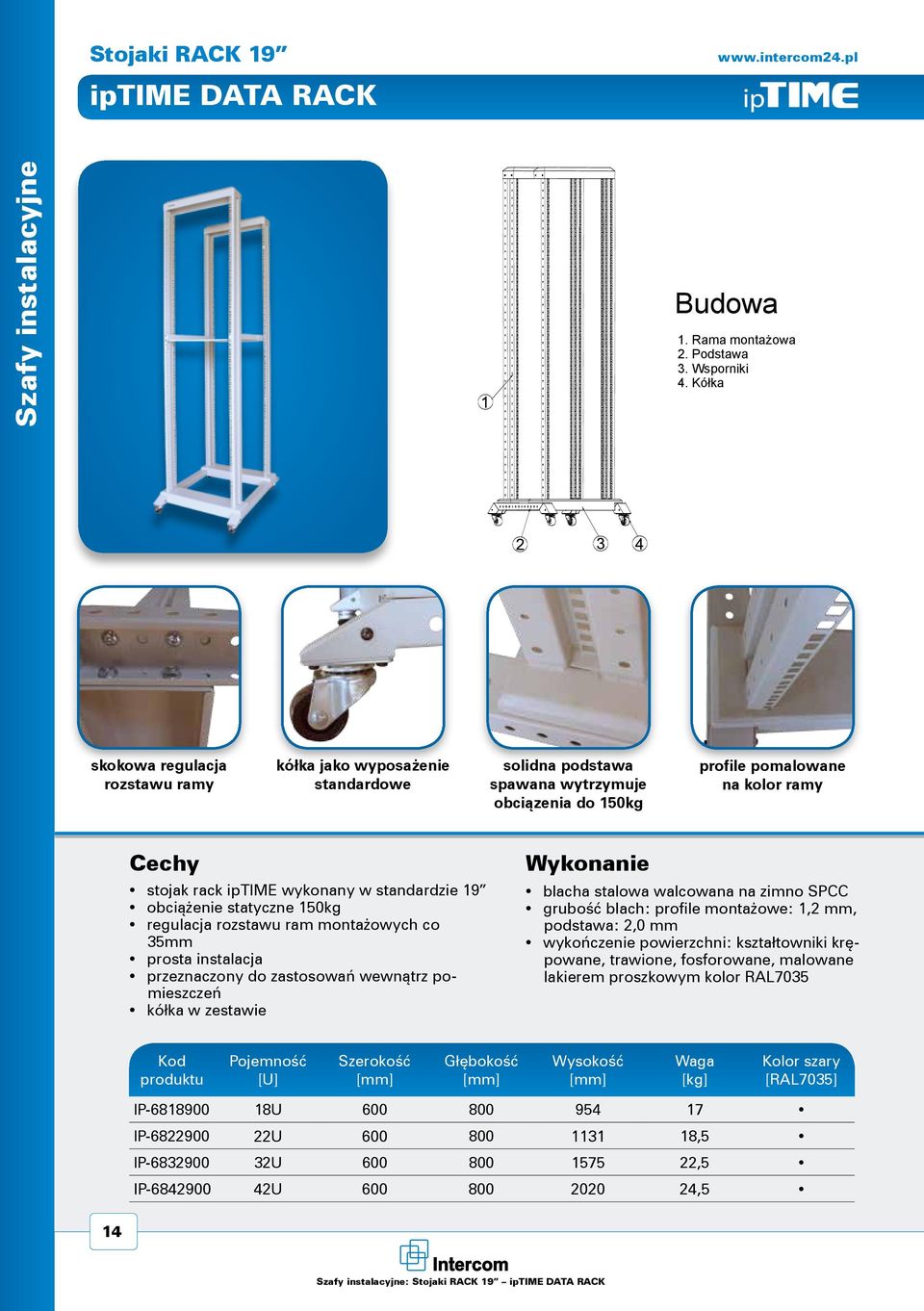

16 Stojaki RACK 19 iptime DATA RACK Szafy instalacyjne Budowa 1. Rama montażowa 2. Podstawa 3. Wsporniki 4. Kółka skokowa regulacja rozstawu ramy kółka jako wyposażenie standardowe solidna podstawa spawana wytrzymuje obciązenia do 150kg profile pomalowane na kolor ramy stojak rack iptime wykonany w standardzie 19 obciążenie statyczne 150kg regulacja rozstawu ram montażowych co 35mm prosta instalacja przeznaczony do zastosowań wewnątrz pomieszczeń kółka w zestawie Wykonanie blacha stalowa walcowana na zimno SPCC grubość blach: profile montażowe: 1,2 mm, podstawa: 2,0 mm wykończenie powierzchni: kształtowniki krępowane, trawione, fosforowane, malowane lakierem proszkowym kolor RAL7035 Pojemność [U] Szerokość Głębokość Wysokość Waga [kg] Kolor szary [RAL7035] IP U IP U ,5 IP U ,5 IP U ,5 14 Szafy instalacyjne: Stojaki RACK 19 iptime DATA RACK

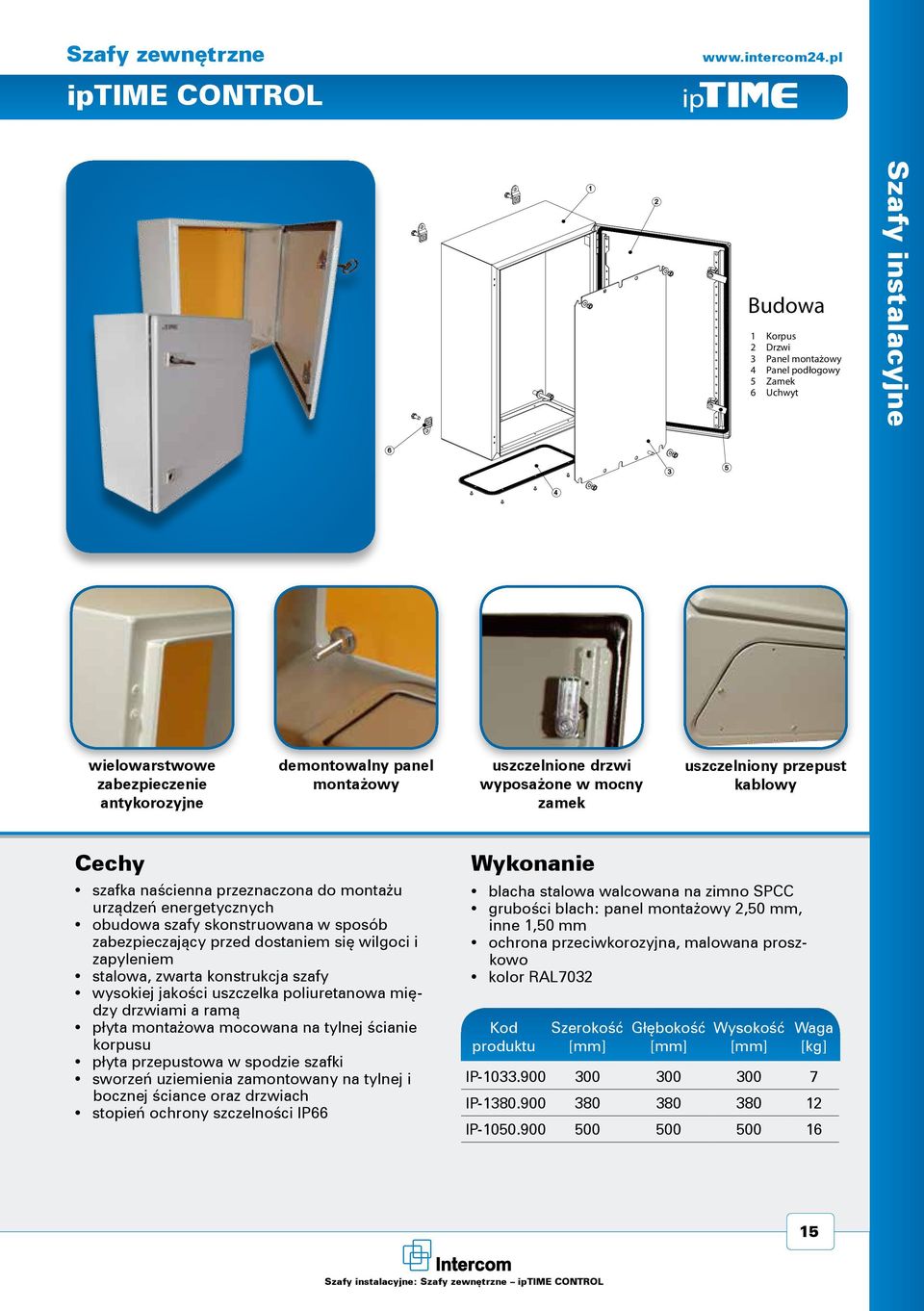

17 Szafy zewnętrzne iptime CONTROL Budowa 1 Korpus 2 Drzwi 3 Panel montażowy 4 Panel podłogowy 5 Zamek 6 Uchwyt Szafy instalacyjne wielowarstwowe zabezpieczenie antykorozyjne demontowalny panel montażowy uszczelnione drzwi wyposażone w mocny zamek uszczelniony przepust kablowy szafka naścienna przeznaczona do montażu urządzeń energetycznych obudowa szafy skonstruowana w sposób zabezpieczający przed dostaniem się wilgoci i zapyleniem stalowa, zwarta konstrukcja szafy wysokiej jakości uszczelka poliuretanowa między drzwiami a ramą płyta montażowa mocowana na tylnej ścianie korpusu płyta przepustowa w spodzie szafki sworzeń uziemienia zamontowany na tylnej i bocznej ściance oraz drzwiach stopień ochrony szczelności IP66 Wykonanie blacha stalowa walcowana na zimno SPCC grubości blach: panel montażowy 2,50 mm, inne 1,50 mm ochrona przeciwkorozyjna, malowana proszkowo kolor RAL7032 Szerokość Głębokość Wysokość Waga [kg] IP IP IP Szafy instalacyjne: Szafy zewnętrzne iptime CONTROL

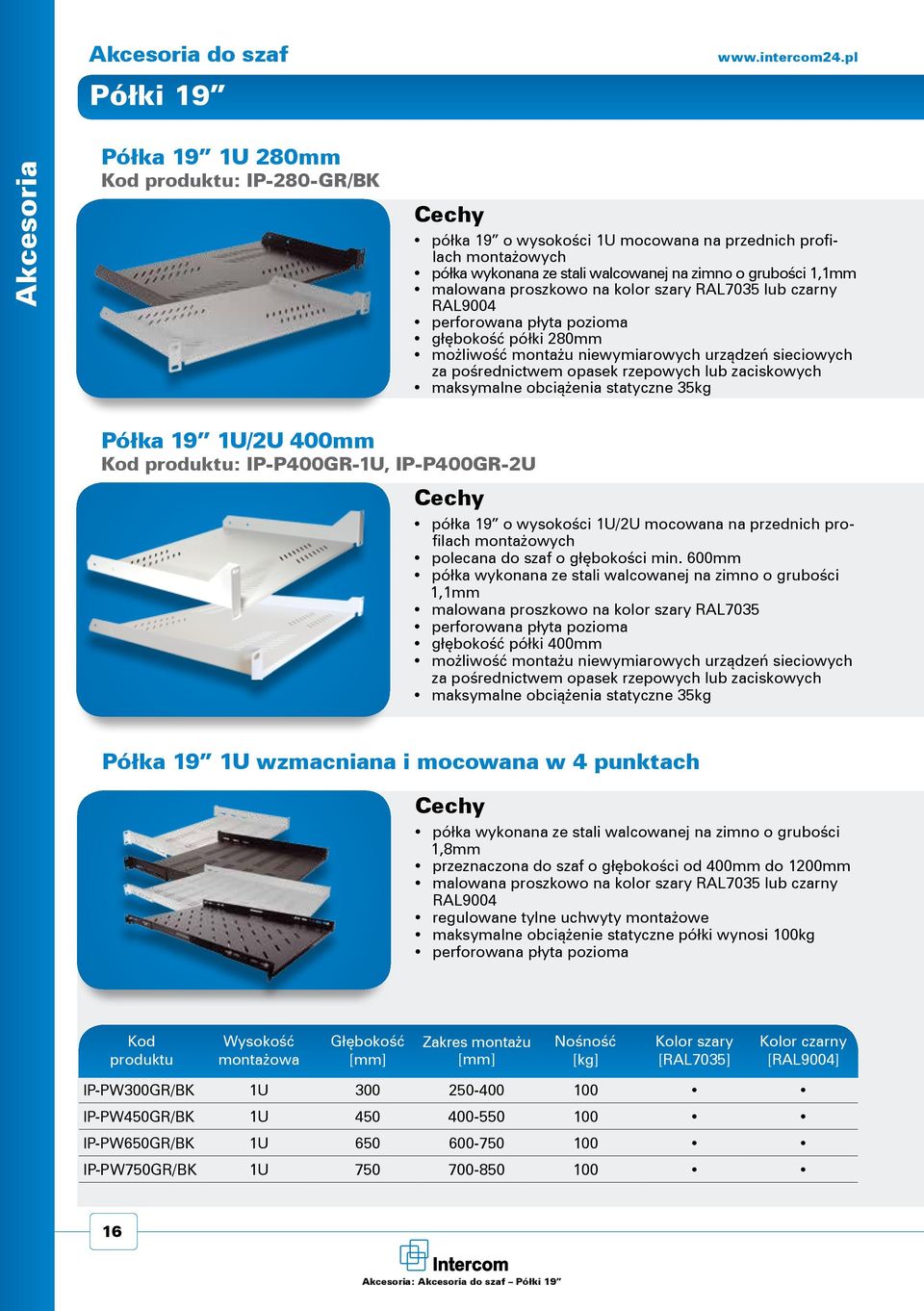

18 Akcesoria do szaf Półki 19 Akcesoria Półka 19 1U 280mm : IP-280-GR/BK półka 19 o wysokości 1U mocowana na przednich profilach montażowych półka wykonana ze stali walcowanej na zimno o grubości 1,1mm malowana proszkowo na kolor szary RAL7035 lub czarny RAL9004 perforowana płyta pozioma głębokość półki 280mm możliwość montażu niewymiarowych urządzeń sieciowych za pośrednictwem opasek rzepowych lub zaciskowych maksymalne obciążenia statyczne 35kg Półka 19 1U/2U 400mm : IP-P400GR-1U, IP-P400GR-2U półka 19 o wysokości 1U/2U mocowana na przednich profilach montażowych polecana do szaf o głębokości min. 600mm półka wykonana ze stali walcowanej na zimno o grubości 1,1mm malowana proszkowo na kolor szary RAL7035 perforowana płyta pozioma głębokość półki 400mm możliwość montażu niewymiarowych urządzeń sieciowych za pośrednictwem opasek rzepowych lub zaciskowych maksymalne obciążenia statyczne 35kg Półka 19 1U wzmacniana i mocowana w 4 punktach półka wykonana ze stali walcowanej na zimno o grubości 1,8mm przeznaczona do szaf o głębokości od 400mm do 1200mm malowana proszkowo na kolor szary RAL7035 lub czarny RAL9004 regulowane tylne uchwyty montażowe maksymalne obciążenie statyczne półki wynosi 100kg perforowana płyta pozioma Wysokość montażowa Głębokość Zakres montażu Nośność [kg] Kolor szary [RAL7035] Kolor czarny [RAL9004] IP-PW300GR/BK 1U IP-PW450GR/BK 1U IP-PW650GR/BK 1U IP-PW750GR/BK 1U Akcesoria: Akcesoria do szaf Półki 19

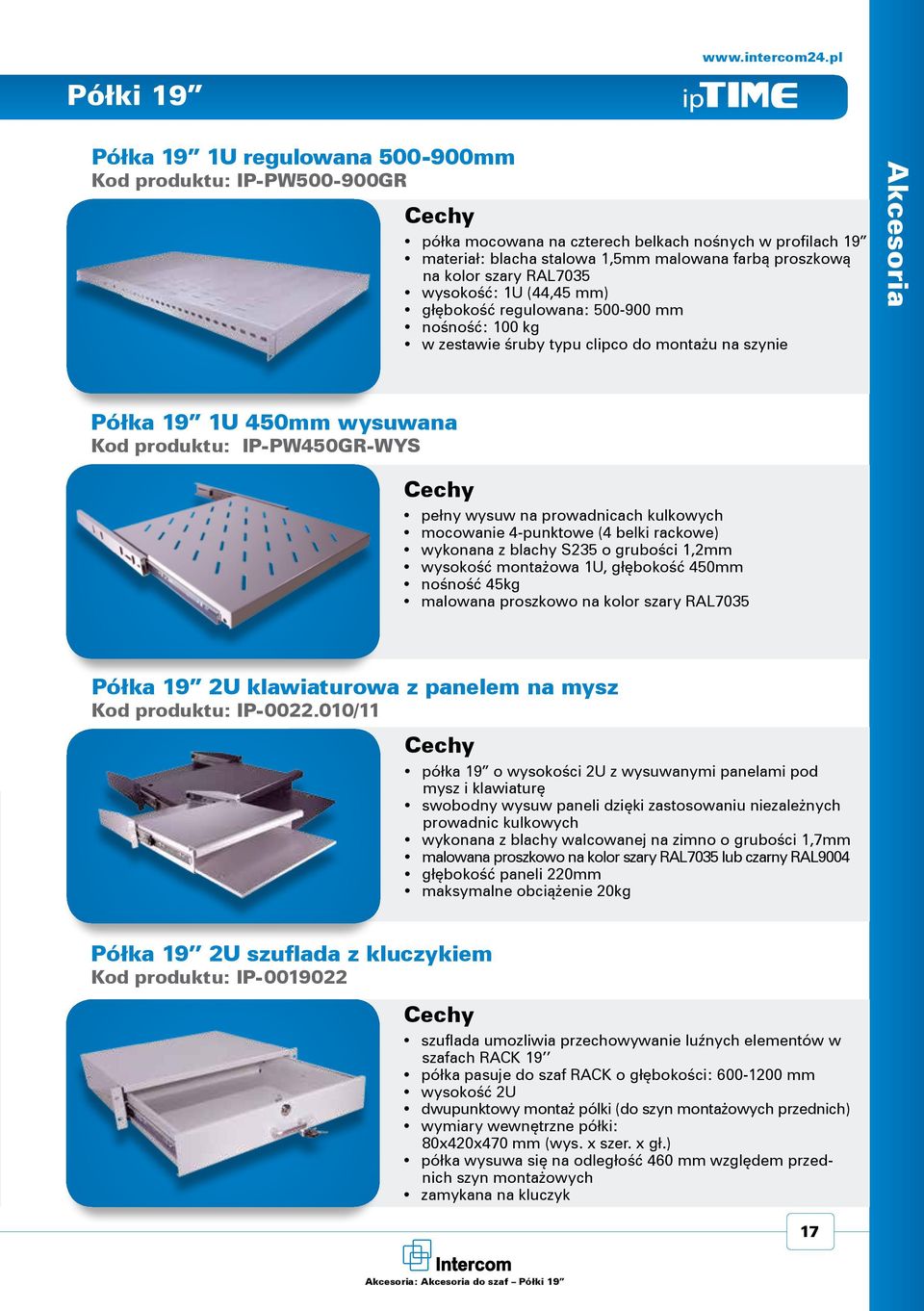

19 Półki 19 Półka 19 1U regulowana mm : IP-PW GR półka mocowana na czterech belkach nośnych w profilach 19 materiał: blacha stalowa 1,5mm malowana farbą proszkową na kolor szary RAL7035 wysokość: 1U (44,45 mm) głębokość regulowana: mm nośność: 100 kg w zestawie śruby typu clipco do montażu na szynie Akcesoria Półka 19 1U 450mm wysuwana : IP-PW450GR-WYS pełny wysuw na prowadnicach kulkowych mocowanie 4-punktowe (4 belki rackowe) wykonana z blachy S235 o grubości 1,2mm wysokość montażowa 1U, głębokość 450mm nośność 45kg malowana proszkowo na kolor szary RAL7035 Półka 19 2U klawiaturowa z panelem na mysz : IP /11 półka 19 o wysokości 2U z wysuwanymi panelami pod mysz i klawiaturę swobodny wysuw paneli dzięki zastosowaniu niezależnych prowadnic kulkowych wykonana z blachy walcowanej na zimno o grubości 1,7mm malowana proszkowo na kolor szary RAL7035 lub czarny RAL9004 głębokość paneli 220mm maksymalne obciążenie 20kg Półka 19 2U szuflada z kluczykiem : IP szuflada umozliwia przechowywanie luźnych elementów w szafach RACK 19 półka pasuje do szaf RACK o głębokości: mm wysokość 2U dwupunktowy montaż pólki (do szyn montażowych przednich) wymiary wewnętrzne półki: 80x420x470 mm (wys. x szer. x gł.) półka wysuwa się na odległość 460 mm względem przednich szyn montażowych zamykana na kluczyk 17 Akcesoria: Akcesoria do szaf Półki 19

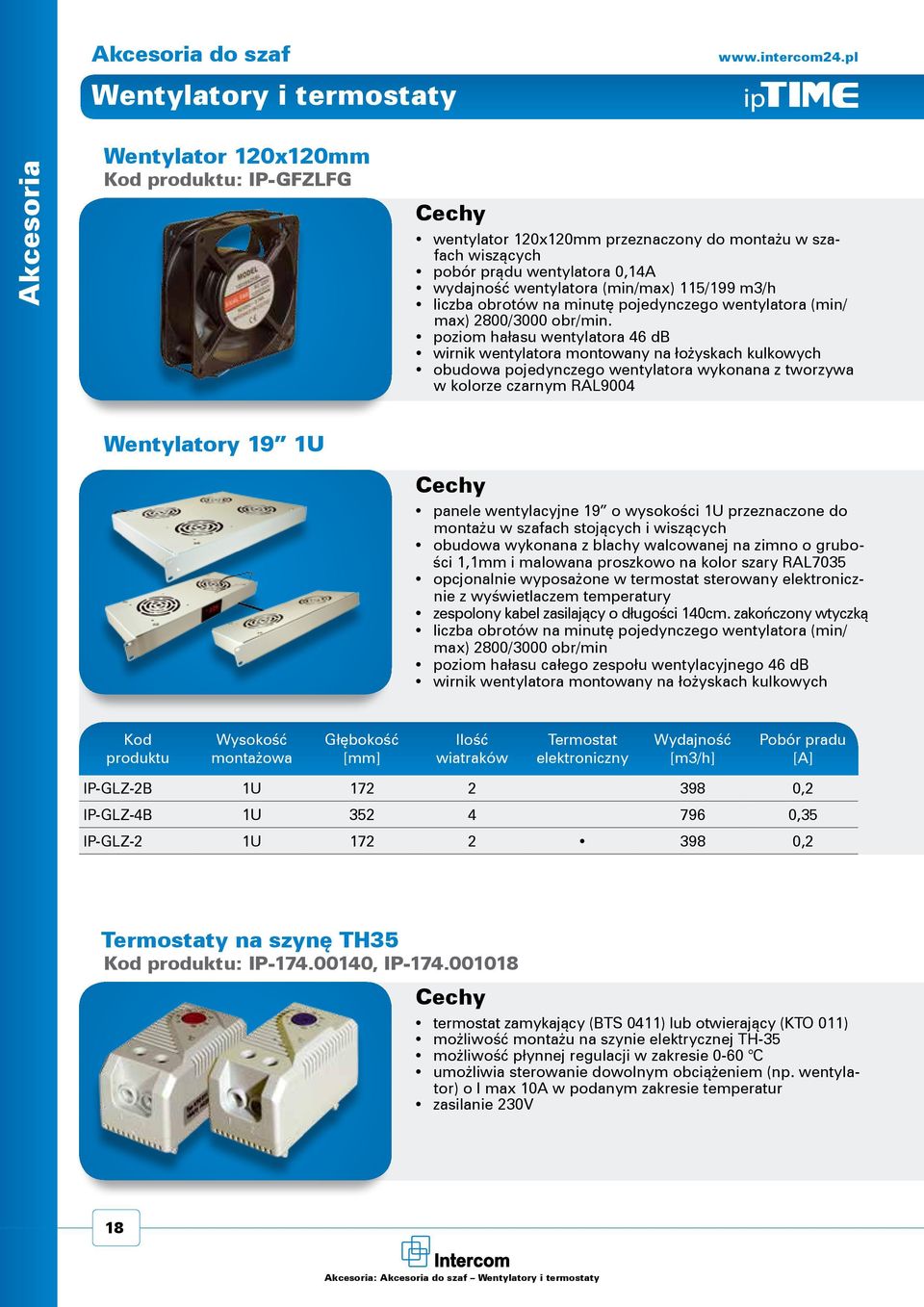

20 Akcesoria do szaf Wentylatory i termostaty Akcesoria Wentylator 120x120mm : IP-GFZLFG wentylator 120x120mm przeznaczony do montażu w szafach wiszących pobór prądu wentylatora 0,14A wydajność wentylatora (min/max) 115/199 m3/h liczba obrotów na minutę pojedynczego wentylatora (min/ max) 2800/3000 obr/min. poziom hałasu wentylatora 46 db wirnik wentylatora montowany na łożyskach kulkowych obudowa pojedynczego wentylatora wykonana z tworzywa w kolorze czarnym RAL9004 Wentylatory 19 1U panele wentylacyjne 19 o wysokości 1U przeznaczone do montażu w szafach stojących i wiszących obudowa wykonana z blachy walcowanej na zimno o grubości 1,1mm i malowana proszkowo na kolor szary RAL7035 opcjonalnie wyposażone w termostat sterowany elektronicznie z wyświetlaczem temperatury zespolony kabel zasilający o długości 140cm. zakończony wtyczką liczba obrotów na minutę pojedynczego wentylatora (min/ max) 2800/3000 obr/min poziom hałasu całego zespołu wentylacyjnego 46 db wirnik wentylatora montowany na łożyskach kulkowych Wysokość montażowa Głębokość Ilość wiatraków Termostat elektroniczny Wydajność [m3/h] Pobór pradu [A] IP-GLZ-2B 1U ,2 IP-GLZ-4B 1U ,35 IP-GLZ-2 1U ,2 Termostaty na szynę TH35 : IP , IP termostat zamykający (BTS 0411) lub otwierający (KTO 011) możliwość montażu na szynie elektrycznej TH-35 możliwość płynnej regulacji w zakresie 0-60 C umożliwia sterowanie dowolnym obciążeniem (np. wentylator) o I max 10A w podanym zakresie temperatur zasilanie 230V 18 Akcesoria: Akcesoria do szaf Wentylatory i termostaty

21 Wentylatory i podstawy Wentylatory sufitowe do szaf stojących iptime wentylatory dachowe z termostatem przeznaczone do montażu w szafach stojących iptime obudowa wykonana z blachy walcowanej na zimno o grubości 1,1mm i malowana proszkowo na kolor szary RAL7035 lub czarny RAL9004 wbudowany termostat o płynnej regulacji w zakresie 0-60 C wbudowane gniazdo zasilające typu IEC męskie (zasilanie 230V) wentylatory z zainstalowaną matą filtrująca i plastikową osłoną liczba obrotów na minutę pojedynczego wentylatora (min/ max) 2800/3000 obr/min poziom hałasu całego zespołu wentylacyjnego 46 db wirnik wentylatora montowany na łożyskach kulkowych obudowa pojedyńczego wentylatora wykonana z aluminium i malowana proszkowo w zestawie kabel zasilający o długości 1,8m i śruby umożliwiające montaż Akcesoria Dedykowany do szaf o głębokości Ilość wiatraków Kolor szary [RAL 7035] Kolor czarny [RAL 9004] Wydajność [m3/h] Pobór pradu [A] IP / ,2 IP / ,3 IP / ,3 IP / ,3 IP / ,3 Podstawy do szaf stojących iptime podstawy do szaf stojących 19 iptime wysokość 100 mm zastosowanie podstawy zwiększa stabilność szafy i zwiększa jej nośność statyczną wykonane ze stali walcowanej na zimno o grubości 2,0mm malowane proszkowo na kolor szary RAL7035 lub czarny RAL9004 możliwość zdjęcia paneli bocznych podstawy w celu wprowadzenia kabli do szafy Wysokość Szerokość Głębokość Kolor szary [RAL7035] Kolor czarny [RAL9004] IP GR/BK IP GR/BK IP GR/BK IP GR/BK IP GR/BK IP GR/BK IP GR/BK Akcesoria: Akcesoria do szaf Wentylatory i podstawy

22 Akcesoria do szaf Organizatory Akcesoria Organizatory kabli 19 1U z haczykami plastikowymi : IP-254BGR/BK możliwość montażu na przednich i tylnych profilach organizator 19 1U poziomy wykonany ze stali walcowanej na zimno o grubości 1,5mm malowany proszkowo na kolor czarny szary RAL7035 lub czarny RAL9004 plastikowe haczyki o wysokości 60mm Organizator kabli 19 1U z haczykami plastikowymi i przepustem : IP-2111BK możliwość montażu na przednich i tylnych profilach organizator 19 1U poziomy wykonany z metalu malowanego proszkowo na kolor czarny RAL9005 przepusty umożliwiające wprowadzenie kabli od tyłu plastikowe haczyki o wysokości 70mm Organizatory kabli 19 1U z haczykami metalowymi : IP-2226B, IP-248B możliwość montażu na przednich i tylnych profilach organizator 19 1U poziomy wykonany ze stali walcowanej na zimno o grubości 1,5mm malowany proszkowo na kolor szary RAL7035 lub czarny RAL 9004 metalowe haczyki o wysokości 60mm Organizatory kabli 19 z listwą metalową : IP-249A, IP-2112 wysokość montażowa 1U (IP-249A) lub 2U (IP-2112) możliwość montażu na przednich i tylnych profilach wykonany ze stali walcowanej na zimno o grubości 1,5mm malowany proszkowo na kolor czarny RAL9004 zdejmowana metalowa płyta czołowa wysokość wraz z płytą 45 mm 20 Akcesoria: Akcesoria do szaf Organizatory

23 Przepusty szczotkowe Panel 19 1U ze szczotką czarny : IP-665 panel szczotkowy o wysokości 1U wykonany w standardzie 19 wykonany z blachy walcowanej na zimno o grubości 1,1mm malowany proszkowo na kolor czarny RAL9004 Akcesoria Przepust szczotkowy do szaf stojących iptime : IP-0013/IP-0014 przepust umożliwia estetyczne wprowadzenie przewodów do wewnątrz szafy zastosowanie: organizacja przewodów w szafach kolor: czarny RAL9004, szary RAL7035 masa całkowita: 0,27 kg materiał: blacha stalowa 1,2mm wymiary montażowe: 350 mm (odległość między otworami) wymiary zewnętrzne: 360x63x15 mm / szer. x wys. gł. mocowanie dwupunktowe w płycie górnej szafy RACK w komplecie 2 śruby M3 stopień ochrony: IP20 kompatybilność: szafy stoące 19 iptime 21 Akcesoria: Akcesoria do szaf Przepusty szczotkowe

24 Akcesoria do szaf Inne Akcesoria Listwy zasilające 19 listwy zasilające o wysokości 1U przeznaczona do montażu w standardzie 19 maksymalne obciążenie 3680W kabel zasilający 2,5mm 2 o długości 3m zakończony wtyczką kątową gniazda w listwie uniwersalne 3 biegunowe (z uziemieniem) obudowa wykonana z aluminium lub z plastiku uchwyty montażowe wykonane z tworzywa listwy wykonana zgodnie z obowiązującymi normami na terenie Unii Europejskiej Ilość gniazd Wtyk [CEE 7/17] Wtyk [UPS - C14] Włącznik IP-LZ9 9 Panel 19 dystrybucji napięć 3U z szyną DIN : IP-PS-3U IP-LZ8W/UPS 8 IP-LZ7W 7 IP-LZ6 6 panel dystrybucji napięć o wysokości 3U wykonany w standardzie 19 umożliwia właściwe zamontowanie modułów elektrycznych zespolona płyta TH-35 (DIN) wykonany z blachy walcowanej na zimno o grubości 1,1mm malowany proszkowo na kolor szary RAL7035 niezależnie zdejmowana płyta czołowa Zaślepki 19 zaślepki (maskownice) standardu 19 wykonane z blachy walcowanej na zimno o grubości 1,1mm malowane proszkowo na kolor szary RAL7035 lub czarny RAL9004 Wysokość montażowa Kolor szary [RAL7035] Kolor czarny [RAL9004] IP-2096-GR/BK 1U IP-2097-GR/BK 2U IP-2098-GR/BK 3U IP-2099-GR/BK 4U IP-3001-GR/BK 5U IP-3002-GR/BK 6U 22 Akcesoria: Akcesoria do szaf Inne

25 Inne Haczyki do szaf umożliwiają prawidłowe prowadzenie i organizację wiązek kablowych występują w wersji centralnej i bocznej możliwość montażu na przednich i tylnych profilach uchwyt montażowy wykonany ze stali ocynkowanej o grubości 2,0mm uchwyt kablowy wykonany z drutu ze stali ocynkowanej o grubości 4,0mm Akcesoria Szerokość Wysokość Wprowadzenie kabli IP-2113A-40X centralne IP-2113C-40X boczne IP-2113A-40X centalne IP-2113C-40X boczne IP-2113A-80X centralne IP-2113C-80X boczne Śruba montażowa PRO M6 komplet : IP-255, IP pakowane po 4 szt. (IP-255) lub 100 szt. (IP ) śruby z gwintem M6 o długości gwintu 12mm podkładki wykonane z czarnego tworzywa zabezpieczające przed uszkodzeniem powłoki lakierniczej skręcanego elementu koszyczki montażowe z gwintem M6 wewnętrznym Kółko z hamulcem do szaf stojących iptime : IP-0012 komplet 4 kółek umożliwia swobodne przesuwanie szafy wewnątrz pomieszczeń oraz jej zablokowanie w wybranym położeniu wymiary: 66x70x89 mm / szer. x wys. gł. waga netto/brutto: 0,13 / 0,14 kg wykonanie: blacha 2mm walcowana na zimno (SPCC) kółko 2 tworzywo sztuczne obciążenie: 150kg mocowanie śrubami do płyty dolnej szafy w komplecie 4 śruby 23 Akcesoria: Akcesoria do szaf Inne

26 Kable miedziane Skrętka Okablowanie strukturalne Okablowanie strukturalne system uniwersalnego okablowania telekomunikacyjnego przewidziany do szerokiej gamy zastosowań. Umożliwia on tworzenie sieci komputerowych lub dołączanie telefonów i innych urządzeń pracujących w sieci. Posiadamy szeroki asortyment okablowania, konfekcjonowanego w kartonach 305m, bębnach 500/1000m oraz ciętego na metry z dużych bębnów. Nasi dostawcy to czołowi polscy i europejscy producenci m. inn. MADEX i DATWYLER. Zapewniamy również kompleksowe certyfikowane systemy objęte 25 letnią gwarancją. Jak rozszyfrować nazwy okablowania Nowy standard zastapił wszelkie poprzednie nazwy i jest prosty w interporetacji Wzór tworzenia nazwy okablowania X/Y TP X nazwa ogólnego ekranu tuż pod izolacją zewnętrzną: U brak ekranu F ekran w postaci folii metalowej S oplot metaliczny (warkocz) SF oplot metaliczni i folia metalowa Y nazwa ekranu wokół każdej pary żył: U brak ekranu F folia metalowa wokół każdej pary Konstrukcje kabli typu skrętka dostępnych w naszej ofercie U/UTP kat. 5e F/UTP kat. 5e Legenda: 1. Izolacja 2. Żyła miedziana 3. Powłoka zewnętrzna PVC lub LSOH 4. Ripcord 5. Ekranowanie: folia aluminiowa 6. Wkładka PVC w formie krzyża 7. Ekranowanie: siatka cynowana U/UTP kat.6 F/UTP kat. 6 U/FTP kat. 6/6A S/FTP kat 6A/7/7A F/FTP kat. 6A/7/7A SF/FTP kat. 6A/7/7A 24 Okablowanie strukturalne: Kable miedziane Skrętka

27 Patch cordy Patch cordy miedziane RJ45 : IP-PATCH-DŁ.M-KOL Budowa patch cordy wykonane na lince miedzianej kategorie wykonania: 5e, 6, 6A dostępne wersje bez ekranu UTP lub z ekranem FTP/SFTP wtyki RJ45 zalewane, pozłacane, w standardzie TIA/EIA 568B standardowe długości w [m]:0,5;1;2;3;5;7;10;15;20;30 Okablowanie strukturalne Elastyczna odgiętka Zatrzask Dostępne kolory Biały Czerwony Zielony Niebieski Żółty Czarny Szary 25 Okablowanie strukturalne: Kable miedziane Patch cordy

28 Osprzęt Patchpanele Okablowanie strukturalne Patchpanele p. 1U z płytą wsporczą Kategoria Ekran Normy ISO nd edition:2002 EN nd edition:2002 PN-EN-50173: IEC ISO/IEC edition:2002 ROHS 2002/95/WE Kolor Kolor szary czarny [RAL7035] [RAL9004] IP-284-UTP-GY/BK 5e IP-285-FTP-BK 5e IP-286-FTP-BK 6 konstrukcja: blacha stalowa o grubości 1,5mm ekran: pokrywa ekranowana wykonana ze stali o grubości 1,0mm gniazdo: nieekranowane/ekranowane RJ45 obudowa: tworzywo termoplastyczne UL 94V-0, kolor czarny materiał styków: fosforobrąz styki: średnica 0,48mm, pokryte warstwą 50um złota i 100um niklu trwałość gniazda: >750 cykli łączenia (EN ) złącze IDC: kątowe złącze szczelinowe IDC LSA średnica żyły: 0,4-0,65 mm (AWG 26-22) trwałość IDC: >200 cykli łączenia materiał szczęk: fosforobrąz powłoka szczęk: warstwa 1,27um srebra i 2,5um niklu schemat rozszycia: T568A lub T568B Patchpanele p. 0,5U z płytą wsporczą Normy ISO nd edition:2002 EN nd edition:2002 PN-EN-50173: IEC ISO/IEC edition:2002 ROHS 2002/95/WE 26 Kategoria Ekran Kolor Kolor szary czarny [RAL7035] [RAL9004] IP-284-UTP-GY/BK-0,5 5e IP-286-UTP-BK-0,5 6 IP-286-FTP-BK-0,5 6 patchpanel: 0,5U pozwala na gęstsze upakowanie portów w jednym RU (Rack Unit) konstrukcja: blacha stalowa o grubości 1,5mm ekran: pokrywa ekranowana wykonana ze stali o grubości 1,0mm gniazdo: nieekranowane/ekranowane RJ45 obudowa: tworzywo termoplastyczne UL 94V-0, kolor czarny materiał styków: fosforobrąz styki: średnica 0,48mm, pokryte warstwą 50um złota i 100um niklu trwałość gniazda: >750 cykli łączenia (EN ) złącze IDC: kątowe złącze szczelinowe IDC LSA średnica żyły: 0,4-0,65 mm (AWG 26-22) trwałość IDC: >200 cykli łączenia materiał szczęk: fosforobrąz powłoka szczęk: warstwa 1,27um srebra i 2,5um niklu schemat rozszycia: T568A lub T568B Okablowanie strukturalne: Osprzęt Patchpanele

29 Patchpanele Patchpanel p. UTP 1U : IP-229A patchpanel: 24 portowy o wysokości 1U kat. 5e UTP wykonany w standardzie 19 oznaczenia portów: numerowane pola z polem opisowym konstrukcja: blacha stalowa o grubości 1,1mm malowana proszkowo na kolor czarny RAL9004 zamocowanie kabli odbywa się w sytemie pionowym materiał styków: fosforobrąz styki: średnica 0,48mm, pokryte warstwą 50um złota i 100um niklu 44mm trwałość gniazda: >750 cykli łączenia (EN ) złącze IDC: kątowe złącze szczelinowe IDC LSA średnica żyły: 0,4-0,65 mm (AWG 26-22) trwałość IDC: >200 cykli łączenia materiał szczęk: fosforobrąz powłoka szczęk: warstwa 1,27um srebra i 2,5um niklu schemat rozszycia: T568A lub T568B Normy ISO nd edition:2002 EN nd edition:2002 PN-EN-50173: IEC ISO/IEC edition:2002 ROHS 2002/95/WE 483mm 465mm Okablowanie strukturalne Patchpanel 48 p. 1U z płytą wsporczą : IP UTP-BK patchpanel: 48 portowy o wysokości 1U kat. 6 UTP wykonany w standardzie 19 oznaczenia portów: numerowane pola konstrukcja: blacha stalowa o grubości 1,5mm gniazdo: nieekranowane RJ45 obudowa: tworzywo termoplastyczne UL 94V-0, kolor czarny materiał styków: fosforobrąz styki: średnica 0,48mm, pokryte warstwą 50um złota i 100um niklu trwałość gniazda: >750 cykli łączenia (EN ) złącze IDC: kątowe złącze szczelinowe IDC LSA średnica żyły: 0,4-0,65 mm (AWG 26-22) trwałość IDC: >200 cykli łączenia materiał szczęk: fosforobrąz powłoka szczęk: warstwa 1,27um srebra i 2,5um niklu schemat rozszycia: T568A lub T568B Normy ISO nd edition:2002 EN nd edition:2002 PN-EN-50173: IEC ISO/IEC edition:2002 ROHS 2002/95/WE 27 Okablowanie strukturalne: Osprzęt Patchpanele

30 Osprzęt Patchpanele Okablowanie strukturalne Patchpanel p. 1U pusty : IP-224-UNI patchpanel 24 portowy pusty o wysokości 1U wykonany w standardzie 19 panel możemy wykorzystać do montażu gniazd keystone wszystkich dostępnych kategorii Patchpanel p. 1U telefoniczny : IP-252 wykonany z blachy walcowanej na zimno i ocynkowanej o grubości 1,1mm malowany proszkowo na kolor czarny RAL9004 zdejmowana płyta wsporcza umożliwiająca zamocowanie kabli patchpanel 50 portowy telefoniczny o wysokości 1U nieekranowany cat.3 wykonany w standardzie 19 zamocowanie kabli odbywa się za pomocą noża KRONE (wciskacz LSA) wykonany z blachy walcowanej na zimno o grubości 1,1mm Patchpanel 8-portowy FTP DESKTOP : IP-282 malowany proszkowo na kolor czarny RAL modułów RJ-45 podzielono na pięć sekcji w dwóch płaszczyznach po dziesięć sztuk. zespolona płyta wsporcza umożliwiająca zamocowanie kabli patchpanel 8 portowy ekranowany cat.5e typu desktop zamocowanie kabli odbywa się za pomocą noża KRONE (wciskacz LSA) wykonany z blachy walcowanej na zimno o grubości 1,1mm malowany proszkowo na kolor szary RAL modułów RJ-45 zespolonych w jedną sekcje z uchwytami montażowymi montowanymi za pośrednictwem śrub panel posiada dodatkowo dwa przetłoczenia umożliwiające montaż panela na scianie zespolona płyta wsporcza umożliwiająca zamocowanie kabli 28 Okablowanie strukturalne: Osprzęt Patchpanele

31 Osprzęt Gniazda keystone Gniazda keystone RJ45 FTP UTP Okablowanie strukturalne gniazda typu keystone z serii iptime Data spełniające wymagania kategorii 5e lub 6 blokowanie par odbywa się za pomocą noża KRONE (wciskacza LSA) konstrukcja gniazd ogranicza do minimum rozplot kabla podczas zakańczania i dodatkowo zabezpiecza żyły kabla przed wyrwaniem podwójny system oznaczania kolorami umożliwia konfigurację przewodów w sekwencji 568A lub 568B moduły keystone mogą być stosowane w adapterach prostych lub skośnych Normy ISO nd edition:2008 EN nd edition:2007 PN-EN-50173: IEC ISO/IEC ( ) ROHS 2002/95/WE Kategoria Ekranowanie IP e UTP IP-214A 5e FTP IP UTP IP-214B 6 FTP 29 Okablowanie strukturalne: Osprzęt Gniazda keystone

32 Osprzęt Gniazda keystone Okablowanie strukturalne Gniazda keystone RJ45 beznarzędziowe FTP UTP Schemat zarabiania gniazda Kategoria Ekranowanie IP-220A 5e UTP IP-221C 5e FTP IP-220B 6 UTP IP-221B 6 FTP gniazda typu keystone z serii iptime Data spełniające wymagania kategorii 5e lub 6 blokowanie par odbywa bez pomocy narzędzi instalatorskich konstrukcja gniazd ogranicza do minimum rozplot kabla podczas zakańczania i dodatkowo zabezpiecza żyły kabla przed wyrwaniem średnica żyły AWG styki w gnieździe i zlączu wykonano z fosforobrązu twałość: gniazda >750 cykli, szczeliny >200 cykli podwójny system oznaczania kolorami umożliwia konfigurację przewodów w sekwencji 568A lub 568B moduły keystone mogą być stosowane w adapterach prostych lub skośnych Normy ISO nd edition:2008 EN nd edition:2007 PN-EN-50173: IEC ISO/IEC ( ) ROHS 2002/95/WE 30 Okablowanie strukturalne: Osprzęt Gniazda keystone

33 Gniazda keystone Gniazdo keyston RJ45 LSA telefoniczne : IP-206B Okablowanie strukturalne nieekranowane gniazdo keystone serii iptime Data telefoniczne kat. 3 (RJ12/6p6c) blokowanie par odbywa się za pomocą noża KRONE (wciskacza LSA) konstrukcja gniazda ogranicza do minimum rozplot kabla podczas zakańczania i dodatkowo zabezpiecza żyły kabla przed wyrwaniem moduł keystone może być stosowany w adapterach prostych lub skośnych 31 Okablowanie strukturalne: Osprzęt Gniazda keystone

34 Osprzęt System MOSAIC M45 Okablowanie strukturalne Obudowy i adaptery systemu MOSAIC M45 Osprzęt IP-233A SAN E24 SAN-S01T-2K IP-E22 ADA-H017 ADA-H020 ADA-H021 ADA-H017K ADA-H006K ADA-H006 ADA-H022K ADA-H003B ADA-H003G ADA-HL02 IP-ADA-H009 ADA-H015 ADA-H014 SAN KLUCZ Nazwa Adapter 22.5x45 do modułów RJ45 keystone Adapter 45x45 do kestone-a 1xRJ45 biały Adapter kątowy 45x45 do modułów 2xRJ45 keystone Adapter Mosaic 22,5x45 biała zaślepka Adapter Mosaic 22,5x45 Gniazdo HDMI-HDMI prosty Adapter Mosaic 45x45 Gniazdo HDMI-HDMI prosty Adapter Mosaic 45x45 Gniazdo HDMI-HDMI kątowy Adapter Mosaic 22,5x45 Gniazdo HDMI-HDMI na kablu 10 cm Adapter Mosaic 22,5x45 Gniazdo SVGA - SVGA na kablu 20cm Adapter Mosaic 22,5x45 Gniazdo SVGA - SVGA Adapter Mosaic 22,5x45 Gniazdo USB na kablu 20cm Adapter Mosaic 22,5x45 Gniazdo JACK beczka 3,5mm Adapter Mosaic 22,5x45 Gniazdo JACK GOLD 3,5mm do lutowania Wyłącznik schodowy Mosaic 25x45 Adapter Mosaic 22,5x45 2x Gniazdo F GOLD Adapter Mosaic 45x45 Gniazdo 3xRGB beczka Adapter Mosaic 22,5x45 2x Gniazdo RCA beczka GOLD Klucz - zwalniacz blokady System M45 umożliwia praktycznie dowolną aranżację gniazd elektrycznych i teleinformatycznych przy budowie sieci. Umożliwia stosowanie rozwiązań natynkowych, podtynkowych, podłogowych oraz kanałowych. Gniazdo 22,5mmx45 mm i jego wielokrotność stanowi podstawę systemu M45. W systemie MOSAIC wykonywane są gniazda elektryczne, antenowe, telefoniczne i komputerowe, światłowodowe i głośnikowe jak również wyłączniki. Gniazda można montować w obudowach natynkowych 1M, 2M lub 3M Puszki i gniazda elektryczne MOSAIC OBUDOWA 1M OBUDOWA 2M OBUDOWA 3M PGIPS1M PGIPS2M PGIPS3M SUPPORT 1M SUPPORT 2M SUPPORT 3M RAMKA 1M RAMKA 2M RAMKA 3M GNIZASB GNIZASBB GNIZASSBB GNIZAS GNIZASS GNIZASSB Nazwa Obudowa natynkowa 1M Obudowa natynkowa 2M Obudowa natynkowa 3M Puszka do ścian gipsowych 1M Puszka do ścian gipsowych 2M Puszka do ścian gipsowych 3M Support dwumodułowy 1M Support czteromodułowy 2M Support sześciomodułowy 3M Ramka dwumodułowa 1M Ramka czteromodułowa 2M Ramka sześciomodułowa 3M Gniazdo zasilające białe pojedyńcze bez blokady Gniazdo zasilające białe podwójne bez blokady Gniazdo zasilające białe potrójne bez blokady Gniazdo zasilające czerwone pojedyńcze z blokadą Gniazdo zasilające czerwone podwójne z blokadą Gniazdo zasilające czerwone potrójne z blokadą 32 Okablowanie strukturalne: Osprzęt System MOSAIC M45

35 Gniazda Gniazda modułowe możliwość instalacji 1,2 lub 3 modułów typu keystone montaż modułu pod kątem 45 montaż podtynkowy, lub natynkowy z użyciem obudowy IP-230C klapka przeciwkurzowa kolor biały materiał wykonania: FR plast, zgodny z UL94-0 IP-295 IP-296 IP-297 Nazwa Gniazdko modularne 1x keyston port iptime podtynkowe białe Gniazdko modularne 2x keyston port iptime podtynkowe białe Gniazdko modularne 3x keyston port iptime podtynkowe białe Okablowanie strukturalne IP-230C Puszka natykowa iptime do gniazdek natykowych Gniazda narynkowe i podtynkowe kategoria 5e UTP/FTP porty:1x RJ45 lub 2x RJ45 zatrzaskowe złącze szczelinowe kolorowe kodowanie zgodne z 568A i 568B kolor biały IP-245 IP-215 IP-243 IP-212 IP-292A IP-292B IP-291 IP-271 Nazwa Gniazdo 2 x RJ45 Cat5e FTP natynkowe iptime Data Gniazdo 2 x RJ45 Cat5e UTP natynkowe iptime Data Gniazdo 1 x RJ45 Cat5e FTP natynkowe iptime Data Gniazdo 1 x RJ45 Cat5e UTP natynkowe iptime Data Gniazdo 2 x RJ45 Cat5e FTP kątowe podtynk. iptime Data Gniazdo 2 x RJ45 Cat5e UTP kątowe podtynk. iptime Data Gniazdo 2 x RJ45 Cat5e FTP kątowe natynk. iptime Data Gniazdo 2 x RJ45 Cat5e UTP kątowe natynk. iptime Data 33 Okablowanie strukturalne: Osprzęt Gniazda

36 Osprzęt telefoniczny Osprzęt LSA Akcesoria telefoniczne osprzęt i akcesoria telefoniczne typu KRONE LSA PLUS obejmują kompletne rozwiązania transmisyjne zgodne z wymogami kategorii 3 (typu VOICE,ISDN) Nazwa IP-101A-PBT IP-102A-PBT IP-111 IP-113 IP-A-122-PBT IP-115A-10 IP-115A-41 IP-141D IP-610A IP-166 IP-168A IP-168B IP-168C IP-170A IP-175A IP-175B IP-175C IP-175D IP-179A IP-179B IP-149A IP-149B IP-151A KAB-TEL-XX TDY-1X2X XX Łączówka typu LSA rozłączna 10 par Łączówka typu LSA nierozłączna 10 par Uchwyt 19 1U do łączówek LSA 60 par Uchwyt 19 1U do łączówek LSA 150 par Nakładka opisowa uchylna na łączówkę 10 par Gniezdnik na 10 złącz 10 parowych Gniezdnik na 1 złącze 10 parowe (modułowy dzielony) Magazynek z odgromnikami 10 par trój elektrodowe Gniazdo telefoniczne 2x RJ11 6p4c natynkowe białe Box rozdzielczy 100-parowy z zamkiem W-105mm Box rozdzielczy 30-parowy zamykany W-75mm typu krone Box rozdzielczy 50-parowy zamykany W-75mm typu Krone Box rozdzielczy 100-parowy zamykany W-75mm typu Krone Box rozdzielczy 30-parowy zewnętrzny zamykany Box rozdzielczy 100-parowy zamykany metalowy Box rozdzielczy 200-parowy zamykany metalowy Box rozdzielczy 300-parowy zamykany metalowy Box rozdzielczy 400-parowy zamykany metalowy Box rozdzielczy 30-parowy zamykany W-92mm Box rozdzielczy 50-parowy zamykany W-92mm Szybkozłączka UY2 (100 sztuk) Szybkozłączka UY (100 sztuk) Szybkozłączka UR (100 sztuk) kable telefoniczne wieloparowe YTKSY Przewód krosówka TDY 1x2x0,5 kolorowa 34 Akcesoria telefoniczne: Osprzęt telefoniczny Osprzęt LSA

37 Osprzęt Przełącznice światłowodowe Przełącznice światłowodowe iptime zostały zaprojektowane z myślą o dużej elastyczności podczas instalacji jak i możliwości dostosowania do różnych potrzeb. Wejścia kablowe przystosowane do montażu dławic kablowych PG13,5 PG16 oraz kabli zakończonych fabrycznie. Wymienne płyty czołowe umożliwiają terminacje kabli na dowolnym typie złącza. Pełen wysuw szuflady ułatwia organizację i działania serwisowe. Możliwość zamontowania do 4 standardowych kaset na 12/24 spawy przesunięte w głab wejścia kablowe ułatwiają instalację kabli wejścia kablowe typu U umożliwiają wyprowadzenie kabli bez cięcia regulowane uchwyty umożliwiają ustawienie mocowania przód-tył Wysokość Kolor szary [RAL7035] IP-FO-PS-250-GY 1U Kolor czarny [RAL9004] IP-FO-PS-250-BK 1U stabilne zamocowanie adapterów dzięki podwójnym płytom czołowym wkręty do przykręcenia adapterów w zestawie zarządzanie tubami i włóknami ułatwione dzięki wewnętrznej perforacji Technika światłowodowa przesunięte w głąb wejścia kablowe regulowane uchwyty boczne podwójne płyty czołowe perforacja wewnętrzna do organizacji Płyty czołowe: Wysokość montażowa Typy złącz IP-FO-24SC-SX-GY 1U 24xSC SIMPLEX Kolor Kolor szary czarny [RAL7035] [RAL9004] IP-FO-24SC-SX-BK 1U 24xSC SIMPLEX IP-FO-24SC-DX-GY 1U 24xSC DUPLEX IP-FO-24SC-DX-BK 1U 24xSC DUPLEX IP-FO-24ST-SX-GY 1U 24xST/FC SIMPLEX IP-FO-24ST-SX-BK 1U 24xST/FC SIMPLEX 35 Technika światłowodowa: Osprzęt Przełacznice światłowodowe

38 Osprzęt Adaptery światłowodowe Technika światłowodowa Adaptery światłowodowe to elementy toru światłowodowego łączące ze sobą dwa złącza światłowodowe. Adaptery dzielimy na wielomodowe i jednomodowe, które z kolei dzielą się na simplexowe, duplexowe Adaptery jednomodowe: SC-SC SIMPLEX SC/APC-SC/APC SIMPLEX SC-SC DUPLEX i inne. Adaptery mogą łączyć ze sobą te same typy złącz (np. SC z SC lub FC z FC) tak zwane standardowe, oraz różnego typu (np. SC z FC lub SC z ST) tak zwane adaptery hybrydowe. SC/APC-SC-APC DUPLEX LC-LC DUPLEX LC/APC-LC/APC DUPLEX E2000-E2000 SIMPLEX E2000/APC-E2000/APC SIMPLEX FC-FC SIMPLEX ST-ST SIMPLEX Adaptery wielomodowe: OM1/OM2- szare, OM3- turkusowe, OM4- fioletowe SC-SC SIMPLEX SC-SC DUPLEX LC-LC DUPLEX FC-FC SIMPLEX ST-ST SIMPLEX 36 Technika światłowodowa: Osprzęt Adaptery światłowodowe

39 Osprzęt Pigtaile i Patch cordy Typy złącz SC ST Patch cordy i Pigtaile iptime to wysokiej klasy produkty technologii światłowodowej. Dzięki zastosowaniu wysokiej jakości materiałów produkcyjnych raz zaangażowaniu doświadczonej kadry inżynierów produkty gwarantują najwyższą jakość połączeń transmisyjnych Specjalistyczna aparatura wspomaga proces produkcyjny dbając o zachowanie najwyższych parametrów patch cordów i pigtaili Zastosowanie Telekomunikacja, CATV, Monitoring, Przemysł, Sieci (LAN, MAN, WAN), FTTX, Elementy pomiarowe Właściwości Dowolna długość (tolerancja dla długości do 3 m: 3%, powyżej: 1%), Kable LSOH Ceramiczna ferrula złączy (termoplastyczna/ termoutwardzalna dla MTRJ), Zgodność z normami ZN-05/TP SA-044, ZN-96/TPSA-07, PN-EN 50377, IEC 61754, IEC Zgodność z normą RoHS Technika światłowodowa E2000 FC LC MTRJ Ferrula ceramiczna (SC, ST, FC, LC, E2000) Ferrula MT (MTRJ) Tłumienność maksymalna [db] Tłumienność typowa [db] MM/PC SM/PC SM/APC MM/PC SM/PC Standard Premium Standard Premium Standard Premium Standard Premium 0,6 (klasa BM) 0,25 (klasa B) 0,5 (klasa C) 0,25 (klasa B) 0,5 (klasa C) 0,25 (klasa B) 0,6 (klasa BM) 1,0 (klasa D) 0,35 (klasa BM) 0,12 (klasa B) 0,25 (klasa C) 0,12 (klasa B) 0,25 (klasa C) 0,12 (klasa B) 0,35 (klasa BM) 0,5 (klasa D) Reflektancja [db] 20 (klasa 2M) 26 (klasa 4) 45 (klasa 2) 45 (klasa 2) 60 (klasa 1) 60 (klasa 1) 20 (klasa 2M) 26 (klasa 4) Promień krzywizny Przesunięcie szczytu [µm] Przesunięcie kątowe max. [0] Wystawienie włókna* [nm] 5 30 (klasa D) 5 30 (klasa C) 5 30 (klasa C) 7 25 (klasa B) 5 12 (klasa C) 5 12 (klasa B) (klasa D) 0 30 (klasa C) 0 50 (klasa C) 0 50 (klasa B) 0 50 (klasa C) 0 50 (klasa B) - - 0,6 (klasa D) 0,3 (klasa C) 0,3 (klasa C) 0,2 (klasa B) 0,3 (klasa C) 0,2 (klasa B) 0,2 0, ** -100 A** -100 A** -60 A** -100 A** -60 A** -3,2-1 um -3,2-1 um (klasa D) (klasa C) (klasa C) (klasa B) (klasa C) (klasa B) * ujemna wartość oznacza wystawienie włókna ** wyliczone ze wzoru na podstawie innych parametrów geometrycznych *** możliwość zamówienia złącz o innych parametrach, zgodnych ze standardami klienta 37 Technika światłowodowa: Osprzęt Pigtaile i pach cordy

40 Osprzęt Stelaże zapasu i obudowy / Akcesoria Technika światłowodowa Stelaż zapasu kabla 60mm, obudowa stelaża zapasu Stelaże zapasu kabla liniowego przeznaczone są do montowania w studniach kablowych lub innych pomieszczeniach. Wykonane są ze stali ocynkowanej. Umożliwiają zagospodarowanie do 70m kabla o średnicy 13mm, a jednocześnie pozwalają na łatwy dostęp do niego. Co ważne; zachowane są promienie gięcia kabli. Obudowa stelaża zapewnia ochronę zmagazynowanych kabli. Obudowa ma postać skrzynki z 4 wyjściami na kabel, dzięki temu istnieje możliwość wyprowadzenia kabla zarówno w poziomie jak i w pionie. Mocowanie obudowy odbywa się za pomocą dołączonej nakrętki bakelitowej. Obudowa oprócz funkcji estetycznej stanowi również ochronę dla kabla przed przypadkowymi uszkodzeniami. Parametry: rozmiar ramienia 40 cm, 60 cm odległość od ściany 10cm stelaż: kątownik ocynkowany, kolor srebrny obudowa: blacha 1,2mm malowana proszkowo na kolor szary RAL7035 przeznaczony do montażu na ścianie pojemność maks. 120mb kabla o średnicy 10mm zgodny z normami ZN 96/TPSA-009 Typ Wysokość mm Szerokość mm Głębokość mm Kolor szary [RAL7035] IP-FO-STE-6X6 Stelaż IP-FO-OBU-6X6 Obudowa IP-FO-STE-4X4 Stelaż IP-FO-OBU-4X4 Obudowa Lokalizator uszkodzeń 10mW : IP-FO-LOK-10MW uniwersalne złącze 2,5mm praca w trybie ciągłym i pulsacyjnym długi czas pracy na baterii - do 60h wytrzymała obudowa odporna na upadki i zanieczyszczenia kieszonkowy rozmiar wskaźnik niskiego stanu baterii 38 Technika światłowodowa: Osprzęt Stelaże zapasu i obudowy / Akcesoria

41 Osprzęt Akcesoria Osłonki spawów L Lp D Dp d IP-V ,75 1,2 IP-V ,75 1,2 L - długość osłonki po obkurczeniu Lp - długość drucika wzmacniającego D - Średnica osłonki po obkurczeniu Dp - Średnica drucika wzmacniającego d - Średnica otworu wewnętrznego przed obkurczeniem standardowy kolor: przezroczysty produkt spełnia normy: UL224, MIL-I-23053, GR-1380-CORE produkt spełnia wymogi Unijnej Dyrektywy RoHS pakowanie: w woreczki strunowe po 12 lub100 szt D Lp L Dp d Technika światłowodowa Kaseta światłowodowa : IP-KAS-FO-12 kaseta światłowodowa do 12 włókien z ochraniaczem do przełącznic 19 wymienne grzebienie pozwalają na montaż spawów mechanicznych przystosowana do osłonek 40-60mm Dławiki kablowe 13,5mm/16mm : IP-PRZEP-13.5-F, IP-PRZEP-16-F dławiki kablowe (przepusty) służą do wprowadzenia kabli do przełącznic kablowych 39 Technika światłowodowa: Osprzęt Akcesoria

42 Notatki

43 Notatki

44 Al. Piłsudskiego Sulejówek Tel. +48 (22)
