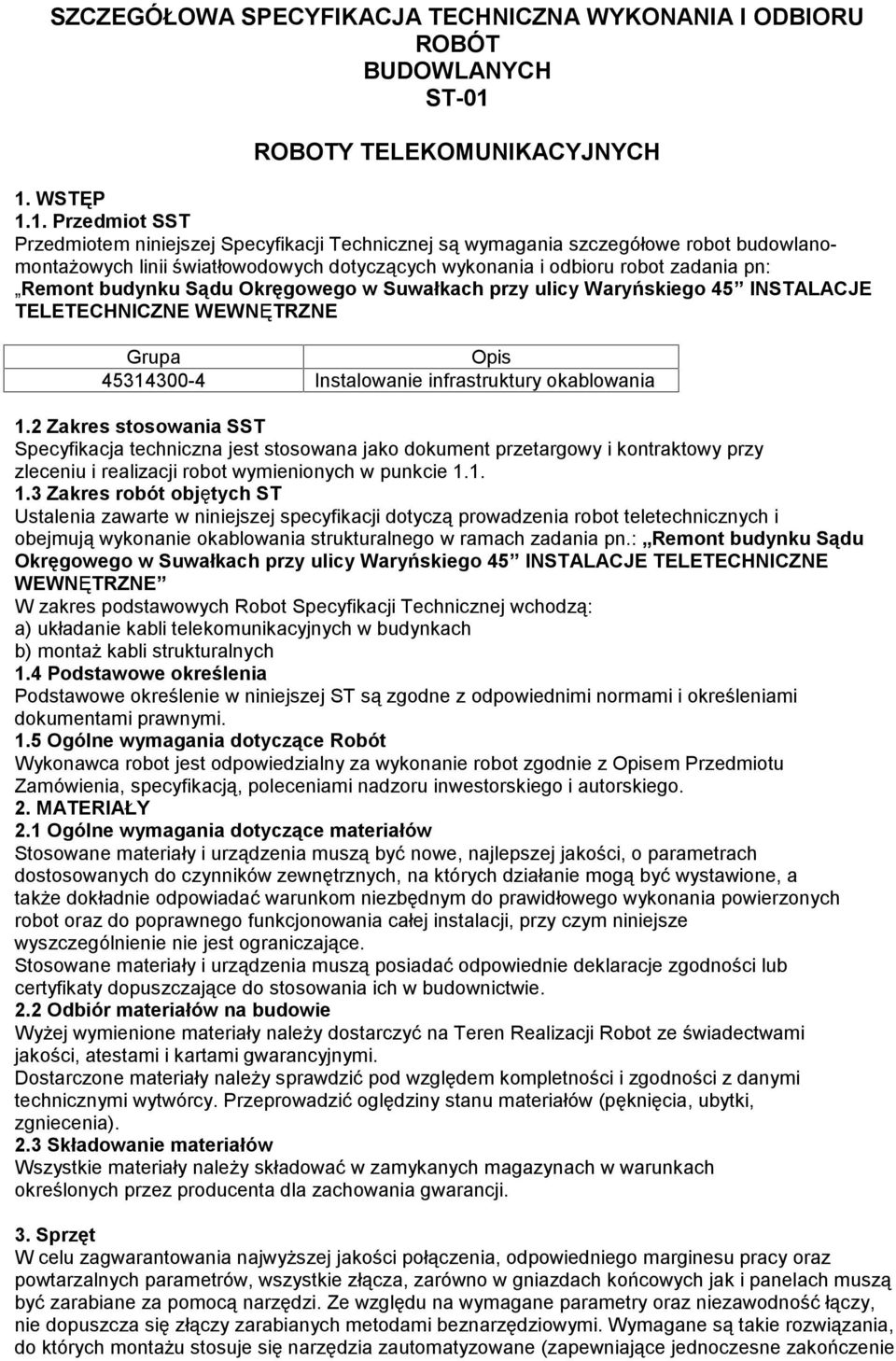

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-01 ROBOTY TELEKOMUNIKACYJNYCH 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania szczegółowe robot budowlanomontażowych linii światłowodowych dotyczących wykonania i odbioru robot zadania pn: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 INSTALACJE TELETECHNICZNE WEWNĘTRZNE Grupa Opis Instalowanie infrastruktury okablowania 1.2 Zakres stosowania SST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robot wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robot teletechnicznych i obejmują wykonanie okablowania strukturalnego w ramach zadania pn.: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 INSTALACJE TELETECHNICZNE WEWNĘTRZNE W zakres podstawowych Robot Specyfikacji Technicznej wchodzą: a) układanie kabli telekomunikacyjnych w budynkach b) montaż kabli strukturalnych 1.4 Podstawowe określenia Podstawowe określenie w niniejszej ST są zgodne z odpowiednimi normami i określeniami dokumentami prawnymi. 1.5 Ogólne wymagania dotyczące Robót Wykonawca robot jest odpowiedzialny za wykonanie robot zgodnie z Opisem Przedmiotu Zamówienia, specyfikacją, poleceniami nadzoru inwestorskiego i autorskiego. 2. MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Stosowane materiały i urządzenia muszą być nowe, najlepszej jakości, o parametrach dostosowanych do czynników zewnętrznych, na których działanie mogą być wystawione, a także dokładnie odpowiadać warunkom niezbędnym do prawidłowego wykonania powierzonych robot oraz do poprawnego funkcjonowania całej instalacji, przy czym niniejsze wyszczególnienie nie jest ograniczające. Stosowane materiały i urządzenia muszą posiadać odpowiednie deklaracje zgodności lub certyfikaty dopuszczające do stosowania ich w budownictwie. 2.2 Odbiór materiałów na budowie Wyżej wymienione materiały należy dostarczyć na Teren Realizacji Robot ze świadectwami jakości, atestami i kartami gwarancyjnymi. Dostarczone materiały należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów (pęknięcia, ubytki, zgniecenia). 2.3 Składowanie materiałów Wszystkie materiały należy składować w zamykanych magazynach w warunkach określonych przez producenta dla zachowania gwarancji. 3. Sprzęt W celu zagwarantowania najwyższej jakości połączenia, odpowiedniego marginesu pracy oraz powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach muszą być zarabiane za pomocą narzędzi. Ze względu na wymagane parametry oraz niezawodność łączy, nie dopuszcza się złączy zarabianych metodami beznarzędziowymi. Wymagane są takie rozwiązania, do których montażu stosuje się narzędzia zautomatyzowane (zapewniające jednoczesne zakończenie

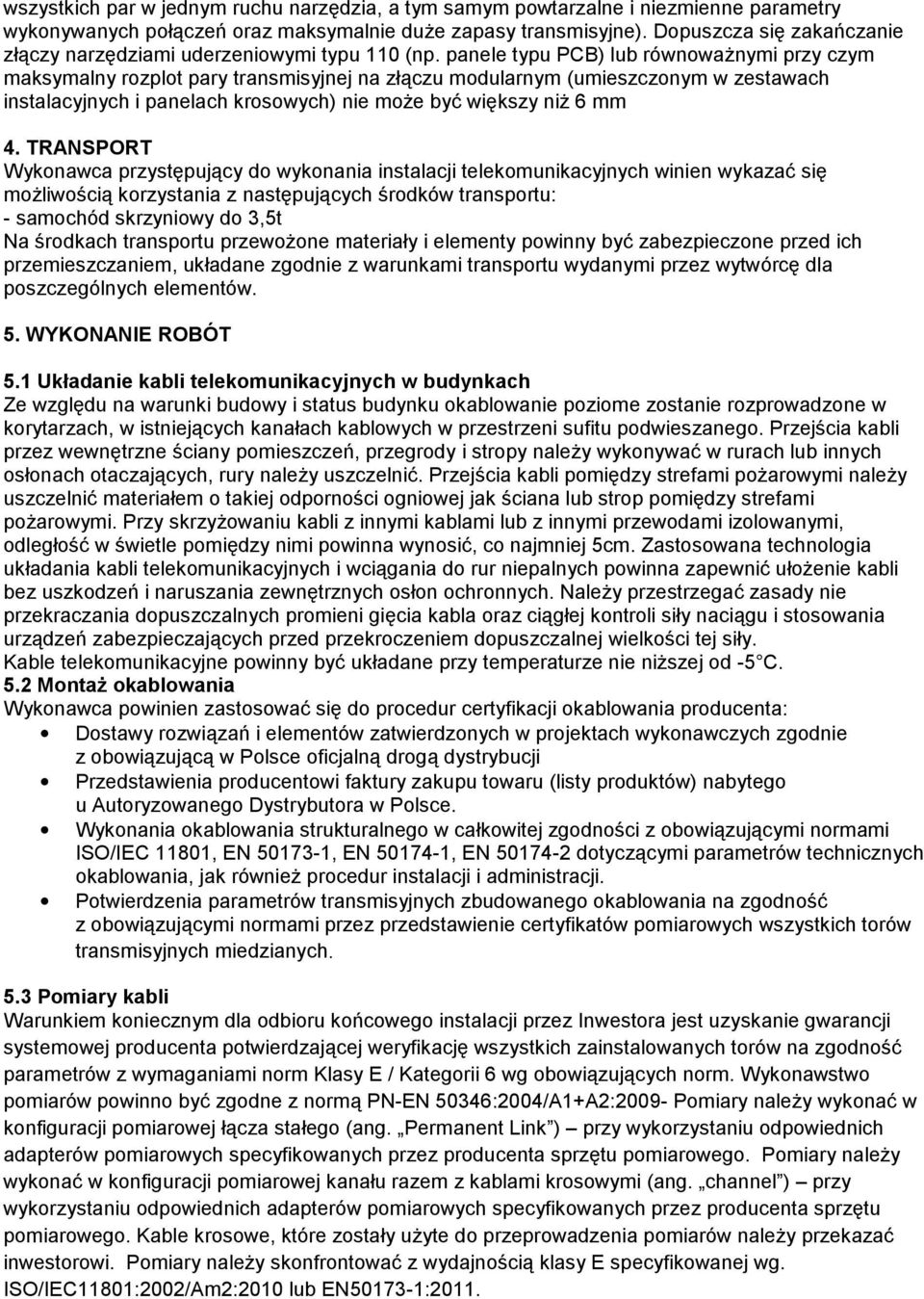

2 wszystkich par w jednym ruchu narzędzia, a tym samym powtarzalne i niezmienne parametry wykonywanych połączeń oraz maksymalnie duże zapasy transmisyjne). Dopuszcza się zakańczanie złączy narzędziami uderzeniowymi typu 110 (np. panele typu PCB) lub równoważnymi przy czym maksymalny rozplot pary transmisyjnej na złączu modularnym (umieszczonym w zestawach instalacyjnych i panelach krosowych) nie może być większy niż 6 mm 4. TRANSPORT Wykonawca przystępujący do wykonania instalacji telekomunikacyjnych winien wykazać się możliwością korzystania z następujących środków transportu: - samochód skrzyniowy do 3,5t Na środkach transportu przewożone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1 Układanie kabli telekomunikacyjnych w budynkach Ze względu na warunki budowy i status budynku okablowanie poziome zostanie rozprowadzone w korytarzach, w istniejących kanałach kablowych w przestrzeni sufitu podwieszanego. Przejścia kabli przez wewnętrzne ściany pomieszczeń, przegrody i stropy należy wykonywać w rurach lub innych osłonach otaczających, rury należy uszczelnić. Przejścia kabli pomiędzy strefami pożarowymi należy uszczelnić materiałem o takiej odporności ogniowej jak ściana lub strop pomiędzy strefami pożarowymi. Przy skrzyżowaniu kabli z innymi kablami lub z innymi przewodami izolowanymi, odległość w świetle pomiędzy nimi powinna wynosić, co najmniej 5cm. Zastosowana technologia układania kabli telekomunikacyjnych i wciągania do rur niepalnych powinna zapewnić ułożenie kabli bez uszkodzeń i naruszania zewnętrznych osłon ochronnych. Należy przestrzegać zasady nie przekraczania dopuszczalnych promieni gięcia kabla oraz ciągłej kontroli siły naciągu i stosowania urządzeń zabezpieczających przed przekroczeniem dopuszczalnej wielkości tej siły. Kable telekomunikacyjne powinny być układane przy temperaturze nie niższej od -5 C. 5.2 Montaż okablowania Wykonawca powinien zastosować się do procedur certyfikacji okablowania producenta: Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u Autoryzowanego Dystrybutora w Polsce. Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN , EN dotyczącymi parametrów technicznych okablowania, jak również procedur instalacji i administracji. Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych. 5.3 Pomiary kabli Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy E / Kategorii 6 wg obowiązujących norm. Wykonawstwo pomiarów powinno być zgodne z normą PN-EN 50346:2004/A1+A2:2009- Pomiary należy wykonać w konfiguracji pomiarowej łącza stałego (ang. Permanent Link ) przy wykorzystaniu odpowiednich adapterów pomiarowych specyfikowanych przez producenta sprzętu pomiarowego. Pomiary należy wykonać w konfiguracji pomiarowej kanału razem z kablami krosowymi (ang. channel ) przy wykorzystaniu odpowiednich adapterów pomiarowych specyfikowanych przez producenta sprzętu pomiarowego. Kable krosowe, które zostały użyte do przeprowadzenia pomiarów należy przekazać inwestorowi. Pomiary należy skonfrontować z wydajnością klasy E specyfikowanej wg. ISO/IEC11801:2002/Am2:2010 lub EN :2011.

3 6. KONTROLA JAKOŚCI ROBÓT 6.1 Badania i pomiary kabli światłowodowych Przy oględzinach ułożenia kabli zewnętrznych zaleca się postępować wg następujących zasad: - dokonać starannego przeglądu jakości i wykonania elementów składowych, przy czym należy zwrócić uwagę na jakość montażu, sposób dopasowania elementów, sztywność konstrukcji, uszczelnienia; 7. OBMIAR ROBÓT Obmiar robot polega na określeniu faktycznego zakresu wykonanych robot oraz podaniu rzeczywistych ilości użytych materiałów. Jednostką obmiaru jest: a) dla kabli 1 mb; b) dla urządzeń 1 kpl. lub 1 szt. 8. ODBIÓR ROBÓT Przyjęcie Robot może nastąpić tylko w przypadku pozytywnego wyniku przeprowadzonych prób i pomiarów, jak również wykonania prac zgodnie z Opisem przedmiotu zamówienia, a także obowiązującymi normami oraz przepisami. 8.1 Kontrola zgodności wykonania prac Do odbioru należy przedłożyć dokumentację powykonawczą, wraz z wymaganymi badaniami i pomiarami. Dokumentacja powykonawcza powinna zawierać: - kompletną dokumentację techniczną powykonawczą, składającą się z poszczególnych dokumentów składowych; -protokoły, badania i pomiary ; -instrukcje funkcjonowania, obsługi i konserwacji potrzebne do eksploatacji urządzeń. 9. PODSTAWA PŁATNOŚCI Ogólne zasady dotyczące płatności podano w wymaganiach ogólnych. 10. PRZEPISY ZWIĄZANE 10.1 Normy Roboty wykonywane będą zgodnie z regułami sztuki budowlanej oraz zgodnie z następującymi normami i przepisami: PN-EN :2009/A1:2010 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Dodatkowe normy europejskie związane z zakresem opracowania powołane w projekcie: PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 - Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy PN-EN :2009 lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC 11801:2002/Am1, 2.

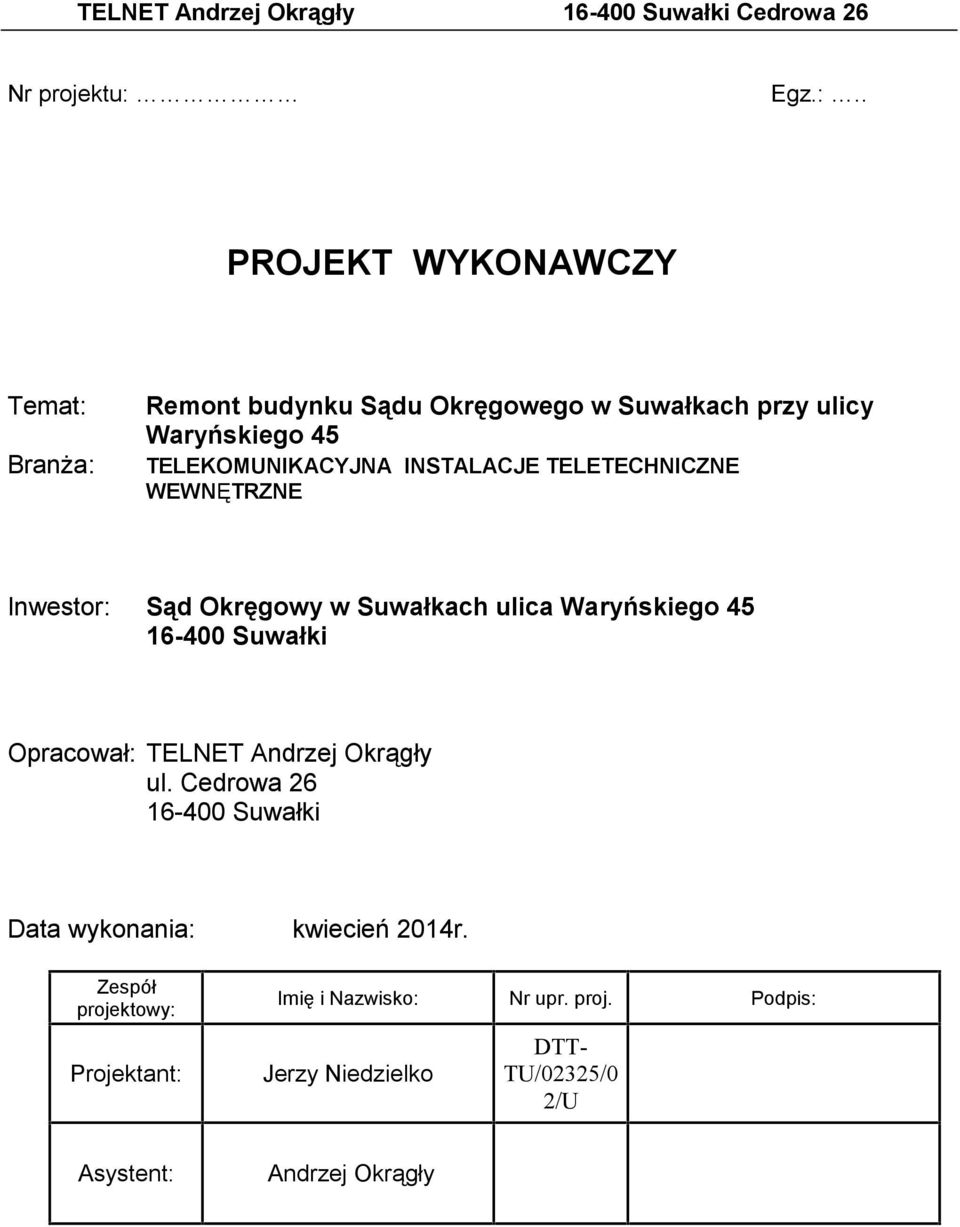

4 TELNET Andrzej Okrągły Suwałki Cedrowa 26 Nr projektu: Egz.:.. PROJEKT WYKONAWCZY Temat: Branża: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 TELEKOMUNIKACYJNA INSTALACJE TELETECHNICZNE WEWNĘTRZNE Inwestor: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki Opracował: TELNET Andrzej Okrągły ul. Cedrowa Suwałki Data wykonania: r. Zespół projektowy: Projektant: Imię i Nazwisko: Nr upr. proj. Podpis: Jerzy Niedzielko DTT- TU/02325/0 2/U Asystent: Andrzej Okrągły

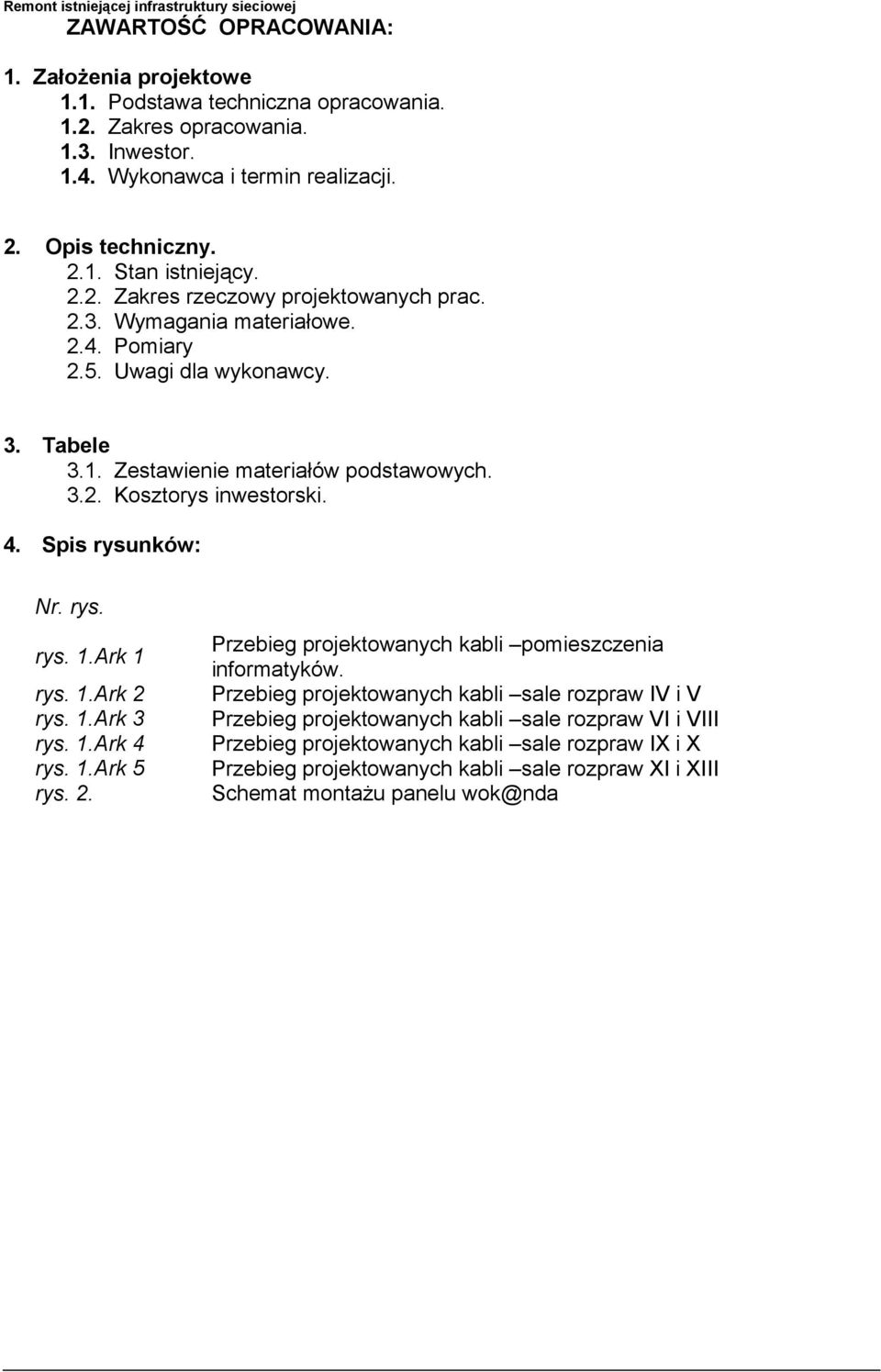

5 Remont istniejącej infrastruktury sieciowej ZAWARTOŚĆ OPRACOWANIA: 1. Założenia projektowe 1.1. Podstawa techniczna opracowania Zakres opracowania Inwestor Wykonawca i termin realizacji. 2. Opis techniczny Stan istniejący Zakres rzeczowy projektowanych prac Wymagania materiałowe Pomiary 2.5. Uwagi dla wykonawcy. 3. Tabele 3.1. Zestawienie materiałów podstawowych Kosztorys inwestorski. 4. Spis rysunków: Nr. rys. rys. 1.Ark 1 rys. 1.Ark 2 rys. 1.Ark 3 rys. 1.Ark 4 rys. 1.Ark 5 rys. 2. Przebieg projektowanych kabli pomieszczenia informatyków. Przebieg projektowanych kabli sale rozpraw IV i V Przebieg projektowanych kabli sale rozpraw VI i VIII Przebieg projektowanych kabli sale rozpraw IX i X Przebieg projektowanych kabli sale rozpraw XI i XIII Schemat montażu panelu wok@nda

6 Remont istniejącej infrastruktury sieciowej 1. Założenia projektowe Podstawa techniczna opracowania. Niniejszy projekt wykonawczy opracowano w oparciu o : - zlecenie inwestora - wizje lokalne - aktualnie obowiązujące normy i przepisy Zakres niniejszego projektu oparty jest na specyfikacjach i wymaganiach zawartych w normach regulujących zasady projektowania i doboru urządzeń okablowania strukturalnego oraz jego pracy w określonych warunkach środowiska. - PN-EN :2009/A1:2010 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne - PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Dodatkowe normy europejskie związane z zakresem opracowania powołane w projekcie: - PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1- Specyfikacja i zapewnienie jakości; - PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 - Planowanie i wykonawstwo instalacji wewnątrz budynków; - PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; - PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; - PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami normy PN-EN :2009 lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC 11801:2002/Am1, 2. Uwaga: W przypadku powołań normatywnych niedatowanych obowiązuje zawsze najnowsze wydanie cytowanej normy.

7 Remont istniejącej infrastruktury sieciowej 1.2. Przedmiot opracowania. Przedmiotem opracowania jest remont istniejącej infrastruktury sieciowej przy 8 salach rozpraw, oraz budowa kabli UTP kat 6 w pomieszczeniach informatyków Inwestor. Zleceniodawcą prac jest Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki 1.4. Wykonawca i termin realizacji. Wykonawcą prac zostanie firma wskazana przez inwestora. Planowany termin prac instalacyjnych czerwiec-lipiec.

8 Remont istniejącej infrastruktury sieciowej 2. Opis techniczny Stan istniejący. Obecnie na każdej z sal objętych tym opracowaniem obok stolika protokolanta zamontowany jest terminal FS Futro, z którego kablem D-Sub obraz przesyłany jest do monitora LCD zawieszonego przed salą rozpraw Zakres rzeczowy projektowanych prac. Projektowane prace remontowe polegają na: demontażu kabla D-Sub pomiędzy terminalem FS Futro i monitorem LCD. zainstalowaniu gniazdka zasilającego i gniazdka RJ45 kat. 6 w jednym punkcie elektryczno-logicznym PEL (rys. 2) wbudowaniu kabla UTP kat. 6 pomiędzy terminalem FS Futro i punktem PEL w istniejących korytkach kablowych oraz zakończenie go po stronie rozpraw ekranowaną końcówką RJ45, a po stronie korytarza w gniazdku RJ45 rys. 1 wykonaniu złącza na kablu zasilającym monitor LCD i ułożeniu w istniejących korytkach przewodu zasilającego, kabel zakończyć w gniazdku zasilającym PEL demontażu monitora LCD z uchwytem mocującym montażu panelu wok@nda (rys. 2) Długości projektowanych kabli przedstawiają rysunki R 1 arkusze 2-5 Projektowane prace instalacyjne w pomieszczeniach informatyków polegają na: zainstalowaniu gniazdka logicznego 4xRJ45 kat. 6 w pokoju 129 zainstalowaniu gniazdka logicznego 4xRJ45 kat. 6 w pokoju 128 wbudowaniu czterech kabli UTP kat. 6 pomiędzy szafą dystrybucyjną znajdującą się w pomieszczeniu 131 do wybudowanych gniazdek w pomieszczeniu 129 wbudowaniu czterech kabli UTP kat. 6 pomiędzy szafą dystrybucyjną znajdującą się w pomieszczeniu 138 do wybudowanych gniazdek w pomieszczeniu 128 wbudowaniu kabla CX4 z pomieszczenia 131 do pomieszczenia 129 Długości projektowanych kabli przedstawiają rysunki R 1 arkusz Wymagania materiałowe Instalacja miedziana ma być poprowadzona podwójnie ekranowanym kablem konstrukcji F/FTP (PiMF) ekranowany kabel o indywidualnie ekranowanych parach i dodatkowym ekranie ogólnym o paśmie przenoszenia min. 250MHz i średnicy żyły 23AWG/ średnicy zewnętrznej max. 7mm w osłonie trudnopalnej typu LSZH Moduł gniazda RJ45 powinien charakteryzować się możliwościami transmisyjnymi do min 625MHz, budową dwuelementową. Zewnętrzny rozmiar punktu PEL nie może przekroczyć rozmiaru DxSxG 160x90x32 tak aby zmieścił się pod panel wok@nda

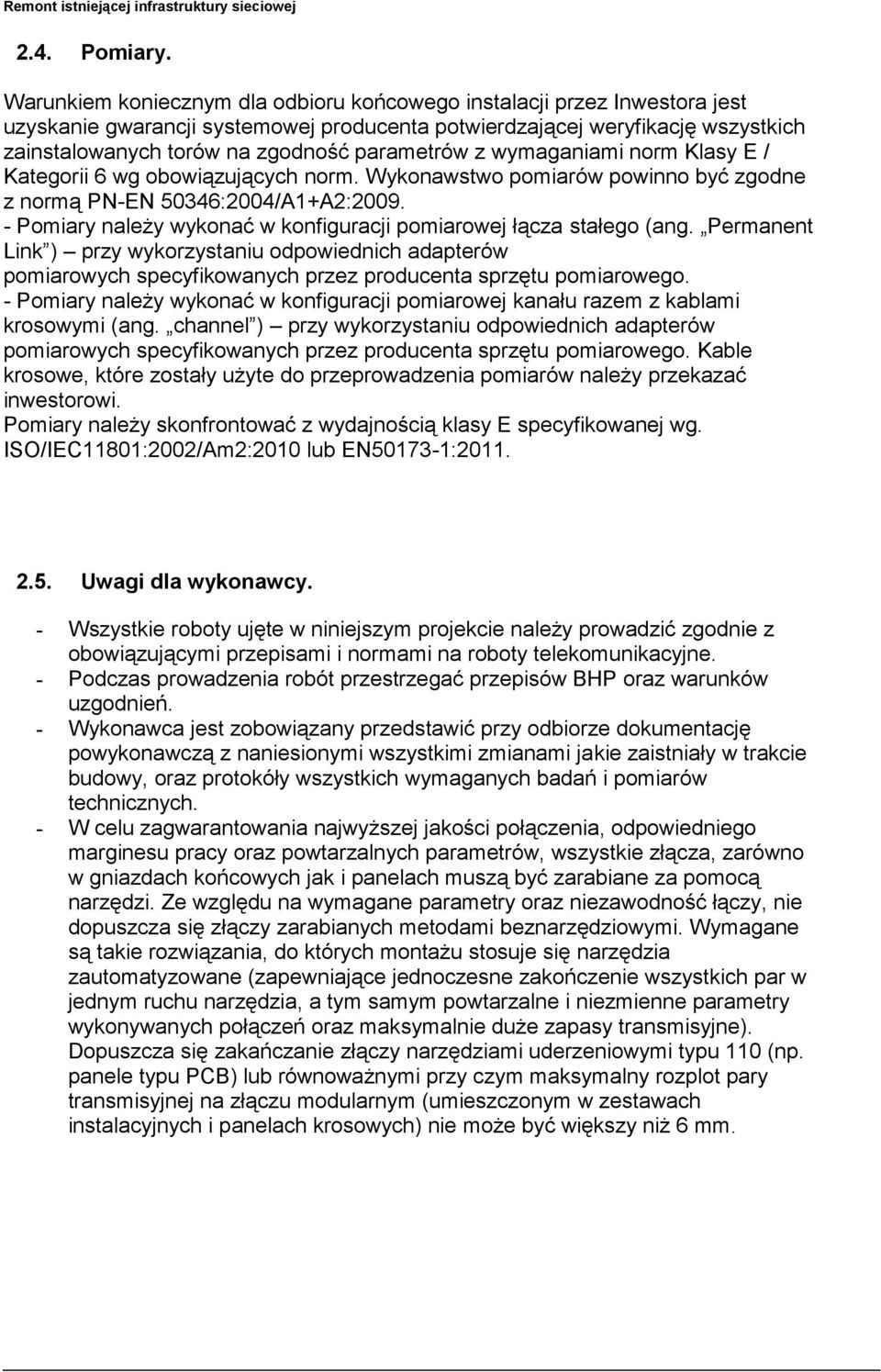

9 Remont istniejącej infrastruktury sieciowej 2.4. Pomiary. Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm Klasy E / Kategorii 6 wg obowiązujących norm. Wykonawstwo pomiarów powinno być zgodne z normą PN-EN 50346:2004/A1+A2: Pomiary należy wykonać w konfiguracji pomiarowej łącza stałego (ang. Permanent Link ) przy wykorzystaniu odpowiednich adapterów pomiarowych specyfikowanych przez producenta sprzętu pomiarowego. - Pomiary należy wykonać w konfiguracji pomiarowej kanału razem z kablami krosowymi (ang. channel ) przy wykorzystaniu odpowiednich adapterów pomiarowych specyfikowanych przez producenta sprzętu pomiarowego. Kable krosowe, które zostały użyte do przeprowadzenia pomiarów należy przekazać inwestorowi. Pomiary należy skonfrontować z wydajnością klasy E specyfikowanej wg. ISO/IEC11801:2002/Am2:2010 lub EN : Uwagi dla wykonawcy. - Wszystkie roboty ujęte w niniejszym projekcie należy prowadzić zgodnie z obowiązującymi przepisami i normami na roboty telekomunikacyjne. - Podczas prowadzenia robót przestrzegać przepisów BHP oraz warunków uzgodnień. - Wykonawca jest zobowiązany przedstawić przy odbiorze dokumentację powykonawczą z naniesionymi wszystkimi zmianami jakie zaistniały w trakcie budowy, oraz protokóły wszystkich wymaganych badań i pomiarów technicznych. - W celu zagwarantowania najwyższej jakości połączenia, odpowiedniego marginesu pracy oraz powtarzalnych parametrów, wszystkie złącza, zarówno w gniazdach końcowych jak i panelach muszą być zarabiane za pomocą narzędzi. Ze względu na wymagane parametry oraz niezawodność łączy, nie dopuszcza się złączy zarabianych metodami beznarzędziowymi. Wymagane są takie rozwiązania, do których montażu stosuje się narzędzia zautomatyzowane (zapewniające jednoczesne zakończenie wszystkich par w jednym ruchu narzędzia, a tym samym powtarzalne i niezmienne parametry wykonywanych połączeń oraz maksymalnie duże zapasy transmisyjne). Dopuszcza się zakańczanie złączy narzędziami uderzeniowymi typu 110 (np. panele typu PCB) lub równoważnymi przy czym maksymalny rozplot pary transmisyjnej na złączu modularnym (umieszczonym w zestawach instalacyjnych i panelach krosowych) nie może być większy niż 6 mm.

10 Remont istniejącej infrastruktury sieciowej 3 Tabele 3.1. Zestawienie materiałów podstawowych. Korytka kablowe m 10,00 Kabel kat.6, UTP m 230,00 Przewód energetyczny YLY 3x2,5 m 12,00 Końcówka RJ45 szt. 8,00 Gniazdko PEL ( wkładka zasilająca i RJ45) szt. 8,00 Gniazdko RJ45 kat.6 (poczwórne) szt. 2, Przedmiar robót. Rodzaj robót Jedn. Ilość Roboty budowlane Instalacja punktu elektryczno-logicznego PEL szt. 8,00 Instalacja abonencka szt. 4,00 Układanie kabli na istniejących drabinkach i w korytkach m 209,00 Układanie kabli w korytkach m 10,0 Demontaż kabla D-Sub m 90,00 Demontaż monitora LCD szt. 8,00 Montaż panela wok@nda szt. 8,00 Pomiary obwód. 16,00

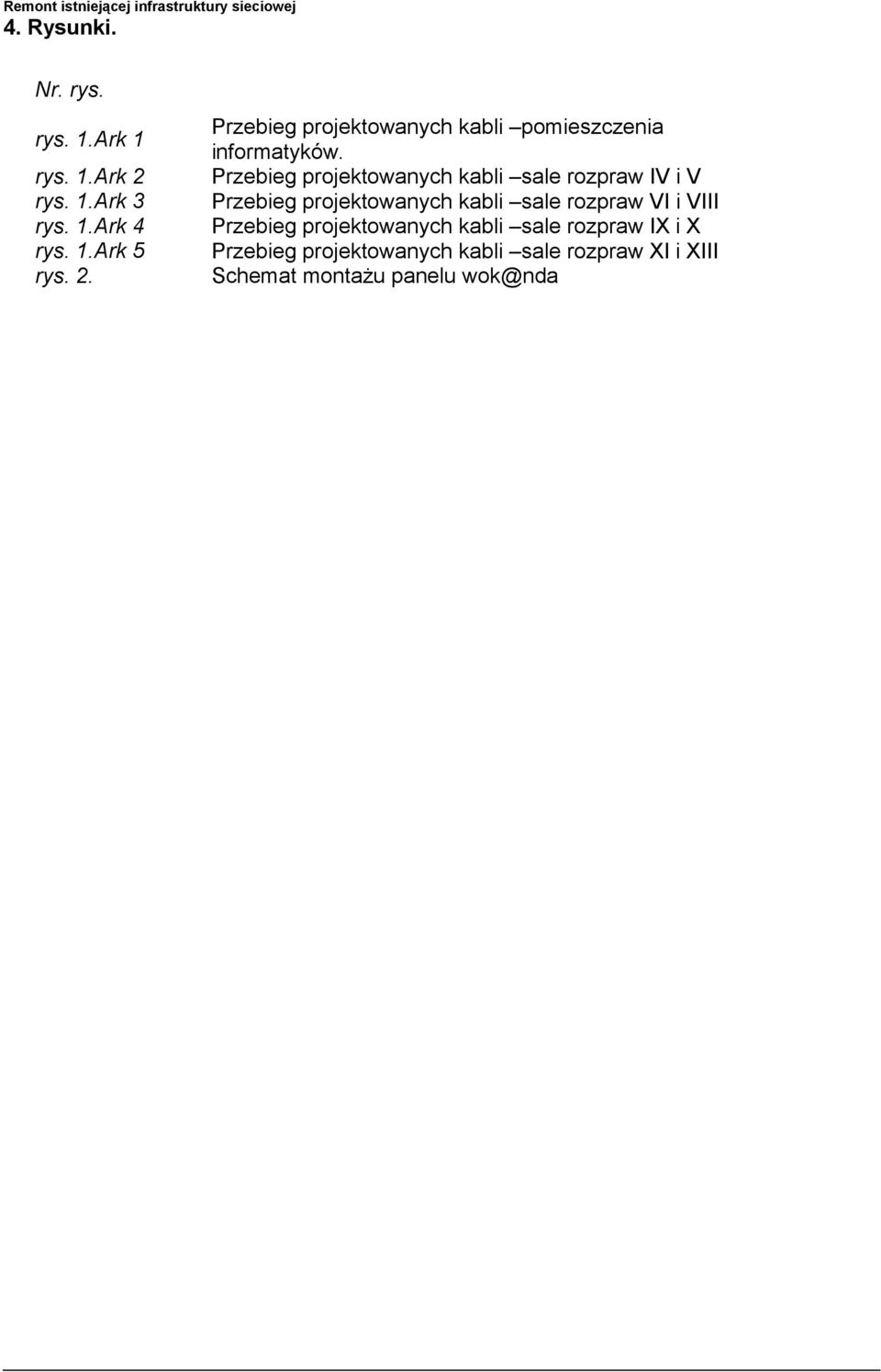

11 Remont istniejącej infrastruktury sieciowej 4. Rysunki. Nr. rys. rys. 1.Ark 1 rys. 1.Ark 2 rys. 1.Ark 3 rys. 1.Ark 4 rys. 1.Ark 5 rys. 2. Przebieg projektowanych kabli pomieszczenia informatyków. Przebieg projektowanych kabli sale rozpraw IV i V Przebieg projektowanych kabli sale rozpraw VI i VIII Przebieg projektowanych kabli sale rozpraw IX i X Przebieg projektowanych kabli sale rozpraw XI i XIII Schemat montażu panelu wok@nda

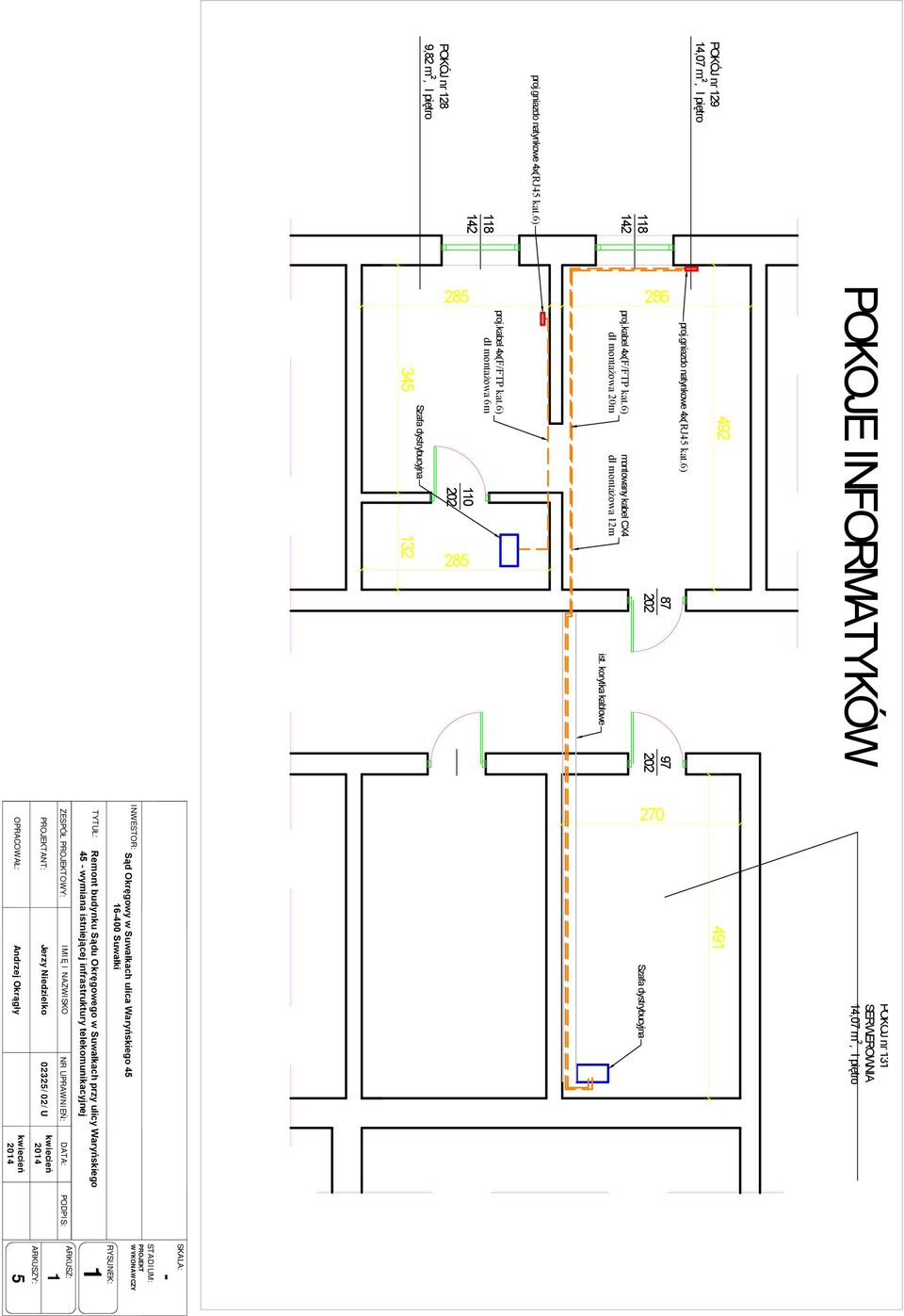

12 POKÓJ nr ,07 m², I piętro 118 proj.gniazdo natynkowe 4x(RJ45 kat.6) 118 POKÓJ nr 128 9,82 m², I piętro Szafa dystrybucyjna proj.kabel 4x(F/FTP kat.6) dł montażowa 6m ist. korytka kablowe proj.kabel 4x(F/FTP kat.6) dł montażowa 20m montowany kabel CX4 dł montażowa 12m proj.gniazdo natynkowe 4x(RJ45 kat.6) 492 POKOJE INFORMATYKÓW OPRACOWAŁ: Andrzej Okrągły 5 PROJEKTANT: ARKUSZY: Jerzy Niedzielko 02325/02/U ZESPÓŁ PROJEKTOWY: IMIĘ I NAZWISKO NR UPRAWNIEŃ: DATA: PODPIS: ARKUSZ: 1 TYTUŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej RYSUNEK: 1 INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki PROJEKT WYKONAWCZY STADIUM: SKALA: Szafa dystrybucyjna 491 POKÓJ nr 131 SERWEROWNIA 14,07 m², I piętro

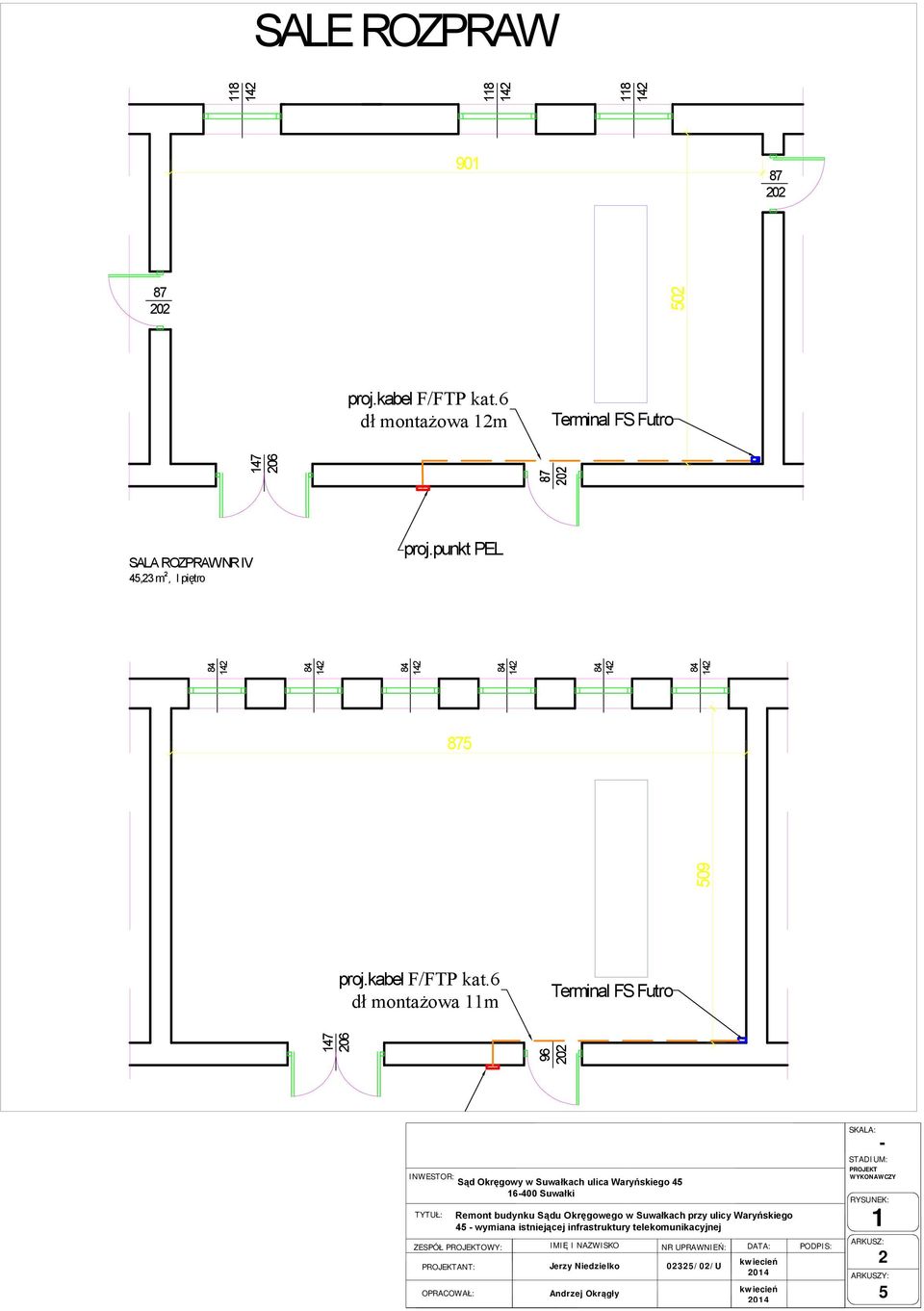

13 SALE ROZPRAW SALA ROZPRAW NR IV 45,23 m², I piętro proj.kabel F/FTP kat.6 dł montażowa 12m Terminal FS Futro proj.punkt PEL proj.kabel F/FTP kat.6 dł montażowa 11m Terminal FS Futro SALA ROZPRAW NR V INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki TYTUŁ: ZESPÓŁ PROJEKTOWY: PROJEKTANT: OPRACOWAŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej SKALA: - STADIUM: PROJEKT WYKONAWCZY RYSUNEK: 1 IMIĘ I NAZWISKO ARKUSZ: NR UPRAWNIEŃ: DATA: PODPIS: Jerzy Niedzielko 02325/02/U 2 ARKUSZY: Andrzej Okrągły 5

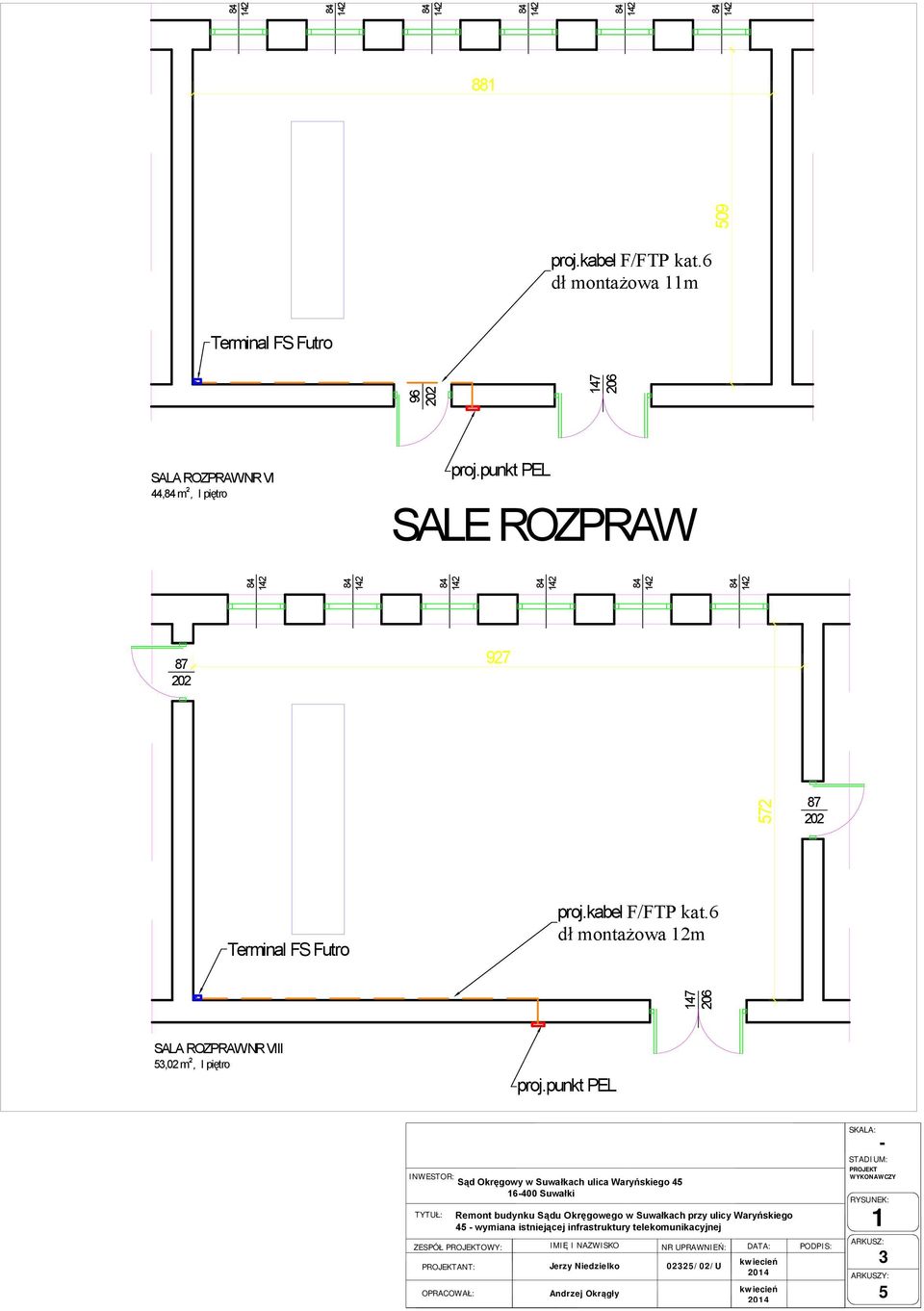

14 proj.kabel F/FTP kat.6 dł montażowa 11m Terminal FS Futro SALA ROZPRAW NR VI 44, m², I piętro proj.punkt PEL SALE ROZPRAW Terminal FS Futro proj.kabel F/FTP kat.6 dł montażowa 12m SALA ROZPRAW NR VIII 53,02 m², I piętro proj.punkt PEL INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki TYTUŁ: ZESPÓŁ PROJEKTOWY: PROJEKTANT: OPRACOWAŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej SKALA: - STADIUM: PROJEKT WYKONAWCZY RYSUNEK: 1 IMIĘ I NAZWISKO ARKUSZ: NR UPRAWNIEŃ: DATA: PODPIS: Jerzy Niedzielko 02325/02/U 3 ARKUSZY: Andrzej Okrągły 5

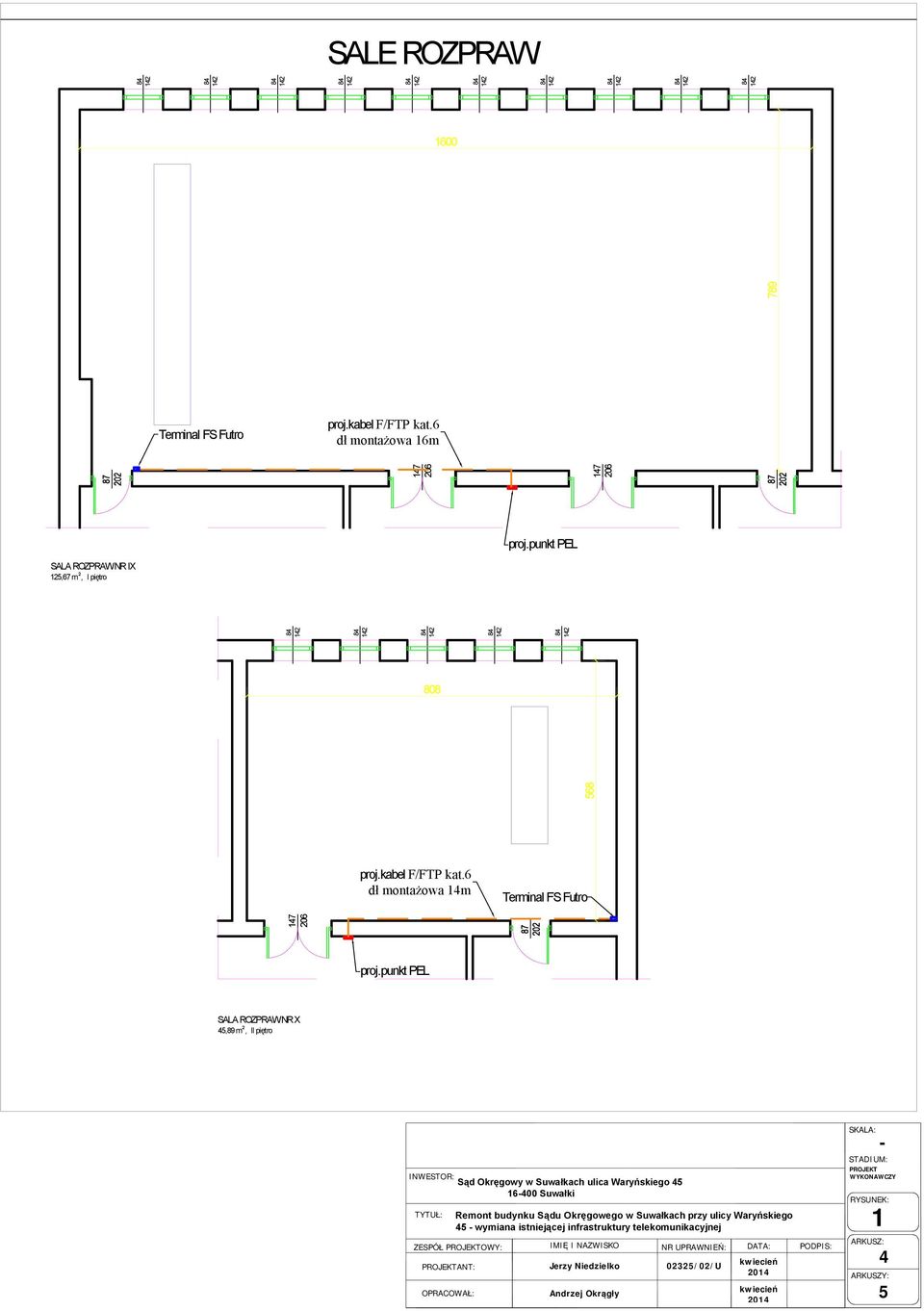

15 SALE ROZPRAW 1600 SALA ROZPRAW NR IX 125,67 m², I piętro Terminal FS Futro proj.kabel F/FTP kat.6 dł montażowa 16m proj.punkt PEL 808 proj.kabel F/FTP kat.6 dł montażowa 14m Terminal FS Futro proj.punkt PEL SALA ROZPRAW NR X 45,89 m², II piętro INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki TYTUŁ: ZESPÓŁ PROJEKTOWY: PROJEKTANT: OPRACOWAŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej SKALA: - STADIUM: PROJEKT WYKONAWCZY RYSUNEK: 1 IMIĘ I NAZWISKO ARKUSZ: NR UPRAWNIEŃ: DATA: PODPIS: Jerzy Niedzielko 02325/02/U 4 ARKUSZY: Andrzej Okrągły 5

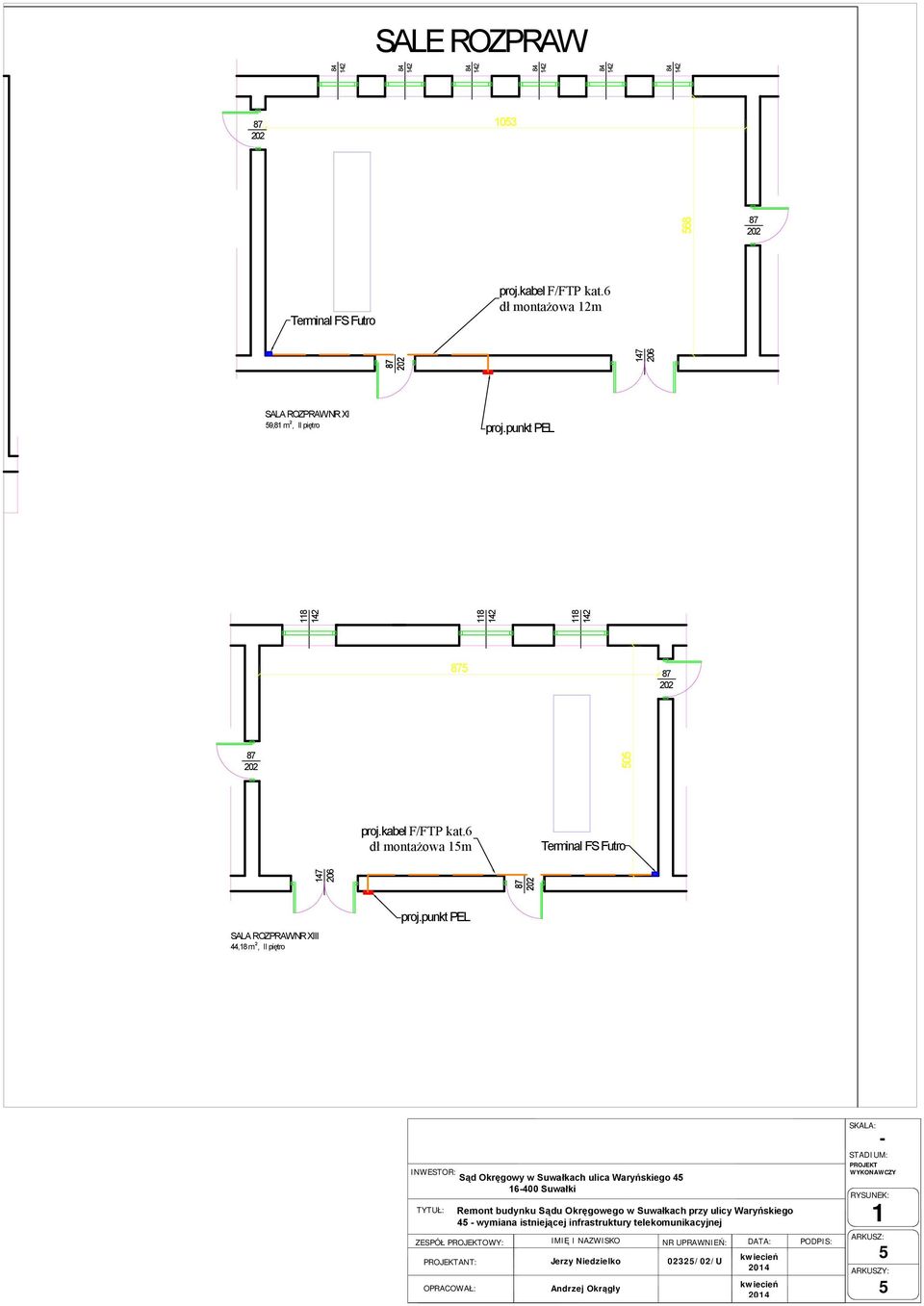

16 SALE ROZPRAW Terminal FS Futro proj.kabel F/FTP kat.6 dł montażowa 12m SALA ROZPRAW NR XI 59,81 m², II piętro proj.punkt PEL proj.kabel F/FTP kat.6 dł montażowa 15m Terminal FS Futro SALA ROZPRAW NR XIII 44,18 m², II piętro proj.punkt PEL INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki TYTUŁ: ZESPÓŁ PROJEKTOWY: PROJEKTANT: OPRACOWAŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej SKALA: - STADIUM: PROJEKT WYKONAWCZY RYSUNEK: 1 IMIĘ I NAZWISKO ARKUSZ: NR UPRAWNIEŃ: DATA: PODPIS: Jerzy Niedzielko 02325/02/U 5 ARKUSZY: Andrzej Okrągły 5

17 135 Sposób instalowania panelu sufit ist.przewód energetyczny demontowany kabel D-Sub przejście do sali rozpraw proj.kabel F/FTP kat.6 demontowany monitor LCD złącze przewodu energetycznego proj.przewód energetyczny ist. korytka kablowe proj.punkt PEL panel podłoga INWESTOR: Sąd Okręgowy w Suwałkach ulica Waryńskiego Suwałki TYTUŁ: ZESPÓŁ PROJEKTOWY: PROJEKTANT: OPRACOWAŁ: Remont budynku Sądu Okręgowego w Suwałkach przy ulicy Waryńskiego 45 - wymiana istniejącej infrastruktury telekomunikacyjnej SKALA: - STADIUM: PROJEKT WYKONAWCZY RYSUNEK: 2 IMIĘ I NAZWISKO ARKUSZ: NR UPRAWNIEŃ: DATA: PODPIS: Jerzy Niedzielko 02325/02/U 1 ARKUSZY: Andrzej Okrągły 1

18 PRZEDMIAR ROBÓT Nr pozycji Pozycja cennika J.m. Cena jedn. Ilość Krot. 1 Instalacja punktu elektrycznologicznego PEL z montażem kabli 2 Instalacja gniazdek logicznych z montażem kabli 3 Układanie kabli na istniejących drabinkach i w korytkach szt. 85,00 8,00 1,00 szt. 50,00 4,00 2,00 m 1,50 209,00 1,00 4 Układanie kabli w korytkach m 5,50 10,00 1,00 5 Demontaż kabla D-Sub m 0,75 90,00 6 Demontaż monitora LCD szt. 20,00 8,00 1,00 7 Montaż panela wok@nda szt. 20,00 8,00 1,00 8 Pomiary obwód 35,00 16,00 9 Korytka kablowe m 3,00 10,00 10 Kabel kat.6, UTP, PVC, 4 pary, pudełko 305 m m 2,50 230,00 11 Przewód energetyczny YLY 3x2,5 żo 0,6/1kV m 4,00 12,00 12 Końcówka RJ45 sz 8,00 1,00 13 Gniazdko PEL sz 60,00 8,00 14 Gniazdko RJ45 kat.6 (poczwórne) sz 80,00 2,00
