1 Specyfikacja Techniczna przedmiotu zamówienia Załącznik nr 7 do SIWZ WYDZIAŁ INFORMATYKI Urząd Miejski Wrocławia tel ul. Świdnicka 53 fax Wrocław win@um.wroc.pl Specyfikacja techniczna do instalacji nowego oraz serwisu i modernizacji istniejącego okablowania strukturalnego w budynkach Urzędu Miejskiego Wrocławia

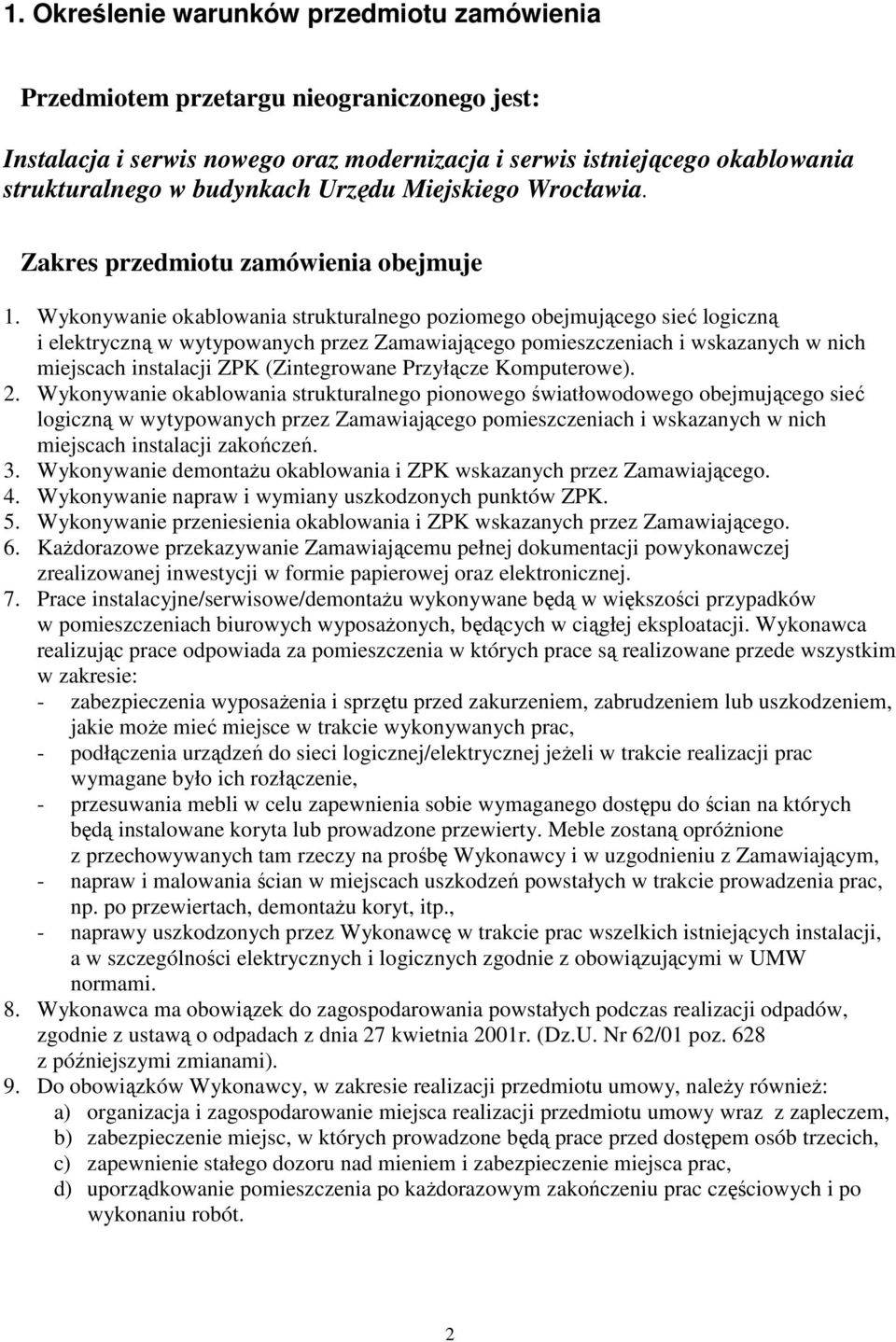

2 1. Określenie warunków przedmiotu zamówienia Przedmiotem przetargu nieograniczonego jest: Instalacja i serwis nowego oraz modernizacja i serwis istniejącego okablowania strukturalnego w budynkach Urzędu Miejskiego Wrocławia. Zakres przedmiotu zamówienia obejmuje 1. Wykonywanie okablowania strukturalnego poziomego obejmującego sieć logiczną i elektryczną w wytypowanych przez Zamawiającego pomieszczeniach i wskazanych w nich miejscach instalacji ZPK (Zintegrowane Przyłącze Komputerowe). 2. Wykonywanie okablowania strukturalnego pionowego światłowodowego obejmującego sieć logiczną w wytypowanych przez Zamawiającego pomieszczeniach i wskazanych w nich miejscach instalacji zakończeń. 3. Wykonywanie demontaŝu okablowania i ZPK wskazanych przez Zamawiającego. 4. Wykonywanie napraw i wymiany uszkodzonych punktów ZPK. 5. Wykonywanie przeniesienia okablowania i ZPK wskazanych przez Zamawiającego. 6. KaŜdorazowe przekazywanie Zamawiającemu pełnej dokumentacji powykonawczej zrealizowanej inwestycji w formie papierowej oraz elektronicznej. 7. Prace instalacyjne/serwisowe/demontaŝu wykonywane będą w większości przypadków w pomieszczeniach biurowych wyposaŝonych, będących w ciągłej eksploatacji. Wykonawca realizując prace odpowiada za pomieszczenia w których prace są realizowane przede wszystkim w zakresie: - zabezpieczenia wyposaŝenia i sprzętu przed zakurzeniem, zabrudzeniem lub uszkodzeniem, jakie moŝe mieć miejsce w trakcie wykonywanych prac, - podłączenia urządzeń do sieci logicznej/elektrycznej jeŝeli w trakcie realizacji prac wymagane było ich rozłączenie, - przesuwania mebli w celu zapewnienia sobie wymaganego dostępu do ścian na których będą instalowane koryta lub prowadzone przewierty. Meble zostaną opróŝnione z przechowywanych tam rzeczy na prośbę Wykonawcy i w uzgodnieniu z Zamawiającym, - napraw i malowania ścian w miejscach uszkodzeń powstałych w trakcie prowadzenia prac, np. po przewiertach, demontaŝu koryt, itp., - naprawy uszkodzonych przez Wykonawcę w trakcie prac wszelkich istniejących instalacji, a w szczególności elektrycznych i logicznych zgodnie z obowiązującymi w UMW normami. 8. Wykonawca ma obowiązek do zagospodarowania powstałych podczas realizacji odpadów, zgodnie z ustawą o odpadach z dnia 27 kwietnia 2001r. (Dz.U. Nr 62/01 poz. 628 z późniejszymi zmianami). 9. Do obowiązków Wykonawcy, w zakresie realizacji przedmiotu umowy, naleŝy równieŝ: a) organizacja i zagospodarowanie miejsca realizacji przedmiotu umowy wraz z zapleczem, b) zabezpieczenie miejsc, w których prowadzone będą prace przed dostępem osób trzecich, c) zapewnienie stałego dozoru nad mieniem i zabezpieczenie miejsca prac, d) uporządkowanie pomieszczenia po kaŝdorazowym zakończeniu prac częściowych i po wykonaniu robót. 2

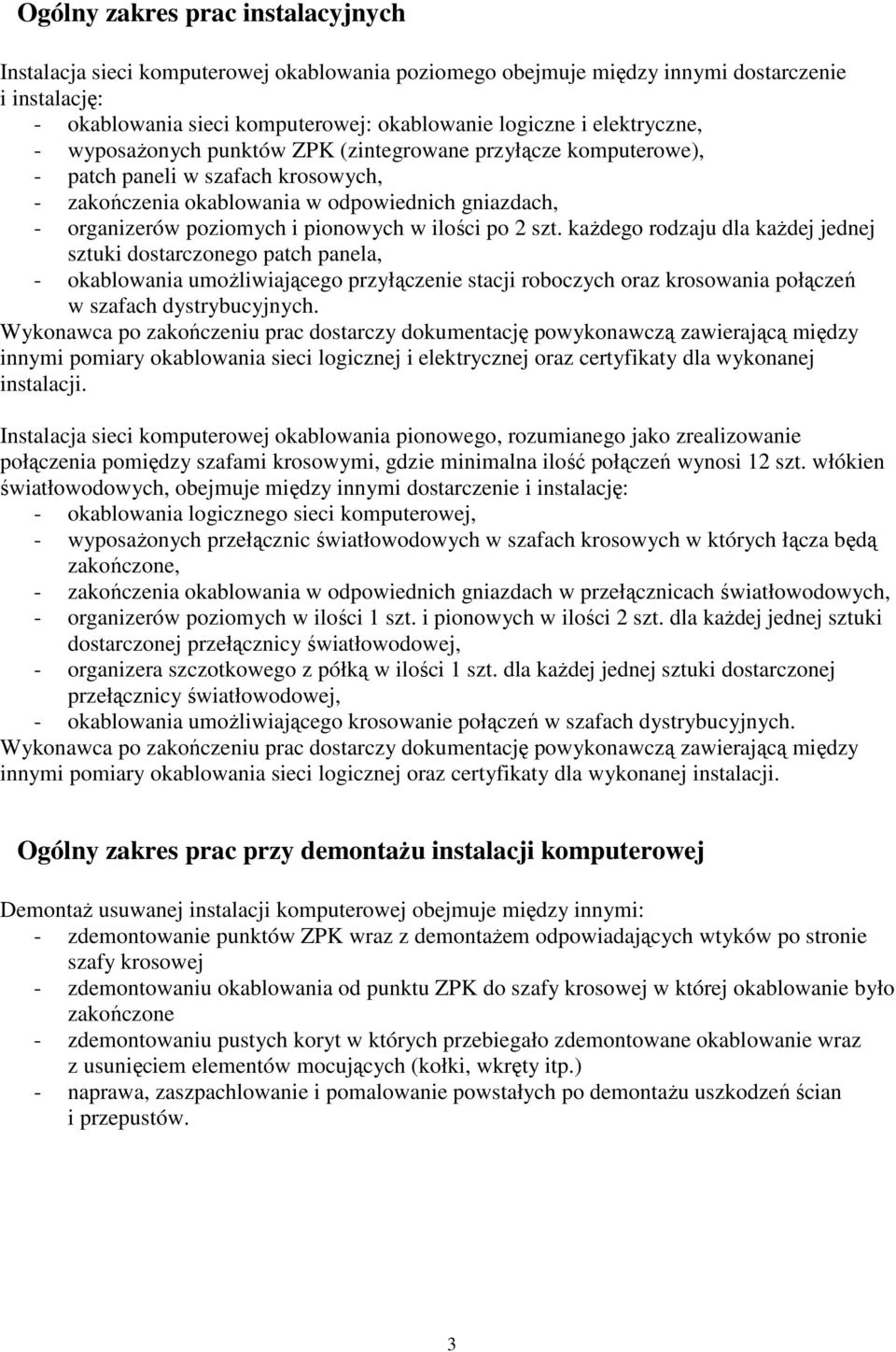

3 Ogólny zakres prac instalacyjnych Instalacja sieci komputerowej okablowania poziomego obejmuje między innymi dostarczenie i instalację: - okablowania sieci komputerowej: okablowanie logiczne i elektryczne, - wyposaŝonych punktów ZPK (zintegrowane przyłącze komputerowe), - patch paneli w szafach krosowych, - zakończenia okablowania w odpowiednich gniazdach, - organizerów poziomych i pionowych w ilości po 2 szt. kaŝdego rodzaju dla kaŝdej jednej sztuki dostarczonego patch panela, - okablowania umoŝliwiającego przyłączenie stacji roboczych oraz krosowania połączeń w szafach dystrybucyjnych. Wykonawca po zakończeniu prac dostarczy dokumentację powykonawczą zawierającą między innymi pomiary okablowania sieci logicznej i elektrycznej oraz certyfikaty dla wykonanej instalacji. Instalacja sieci komputerowej okablowania pionowego, rozumianego jako zrealizowanie połączenia pomiędzy szafami krosowymi, gdzie minimalna ilość połączeń wynosi 12 szt. włókien światłowodowych, obejmuje między innymi dostarczenie i instalację: - okablowania logicznego sieci komputerowej, - wyposaŝonych przełącznic światłowodowych w szafach krosowych w których łącza będą zakończone, - zakończenia okablowania w odpowiednich gniazdach w przełącznicach światłowodowych, - organizerów poziomych w ilości 1 szt. i pionowych w ilości 2 szt. dla kaŝdej jednej sztuki dostarczonej przełącznicy światłowodowej, - organizera szczotkowego z półką w ilości 1 szt. dla kaŝdej jednej sztuki dostarczonej przełącznicy światłowodowej, - okablowania umoŝliwiającego krosowanie połączeń w szafach dystrybucyjnych. Wykonawca po zakończeniu prac dostarczy dokumentację powykonawczą zawierającą między innymi pomiary okablowania sieci logicznej oraz certyfikaty dla wykonanej instalacji. Ogólny zakres prac przy demontaŝu instalacji komputerowej DemontaŜ usuwanej instalacji komputerowej obejmuje między innymi: - zdemontowanie punktów ZPK wraz z demontaŝem odpowiadających wtyków po stronie szafy krosowej - zdemontowaniu okablowania od punktu ZPK do szafy krosowej w której okablowanie było zakończone - zdemontowaniu pustych koryt w których przebiegało zdemontowane okablowanie wraz z usunięciem elementów mocujących (kołki, wkręty itp.) - naprawa, zaszpachlowanie i pomalowanie powstałych po demontaŝu uszkodzeń ścian i przepustów. 3

4 Sposób rozliczania wykonanych usług W celu uproszczenia wartościowego sposobu rozliczania wykonania poszczególnych usług będą one zawsze przeliczane w stosunku do instalacji 1 szt. ZPK danej kategorii okablowania. naleŝy przyjąć następujący sposób rozliczenia wykonanych czynności: a) instalacja 1 szt. punktu ZPK jest równowaŝna 1 szt. punktu ZPK rozliczeniowego, b) naprawa lub przeniesienie 1 szt. punktu ZPK jest równowaŝna 0,3-0,6 szt. punktu ZPK rozliczeniowego w zaleŝności od złoŝoności koniecznych do wykonania prac, c) demontaŝ 1 szt. ZPK jest równowaŝny 0,1 szt. punktu ZPK rozliczeniowego, d) instalacja 2 szt. włókien okablowania pionowego (kanał logiczny) jest równowaŝna: dla instalacji jednomodowych 0,2 szt. punktu rozliczeniowego ZPK kat. 6, dla instalacji wielomodowych 0,4 szt. punktu rozliczeniowego ZPK kat ZałoŜenia techniczne serwisu i modernizacji okablowania 2.1 Projekt techniczny Projekt naleŝ przygotować na podstawie: ustaleń z uŝytkownikiem wizji lokalnej na terenie obiektów w oparciu o Polską Normę PN EN 50310, obowiązującą dla instalacji elektrycznych w oparciu o Polską Normę PN-EN :2007 Technika informatyczna - Systemy okablowania strukturalnego Część 1: Wymagania ogólne oraz z uwzględnieniem tendencji rozwoju rynku teleinformatyki zapisanych w nowych normach takich jak: - ISO/IEC 11801; - PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; - PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1 Specyfikacja i zapewnienie jakości; - ANSI/TIA/EIA 568B. - PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; - PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; - PN-EN 50346:2002 Technika informatyczna. Instalacja okablowania Badanie zainstalowanego okablowania ogólnych zasad projektowania instalacji logicznych i elektrycznych zasilanie dla projektowanej struktury logicznej sieci ma być wykonana zgodnie z projektem zatwierdzonym przez głównego specjalistę elektryka UM Wrocław elementy wykorzystane do wykonanie okablowania strukturalnego powinny posiadać certyfikaty dopuszczające do uŝytkowania wytycznych zawartych w niniejszej specyfikacji 4

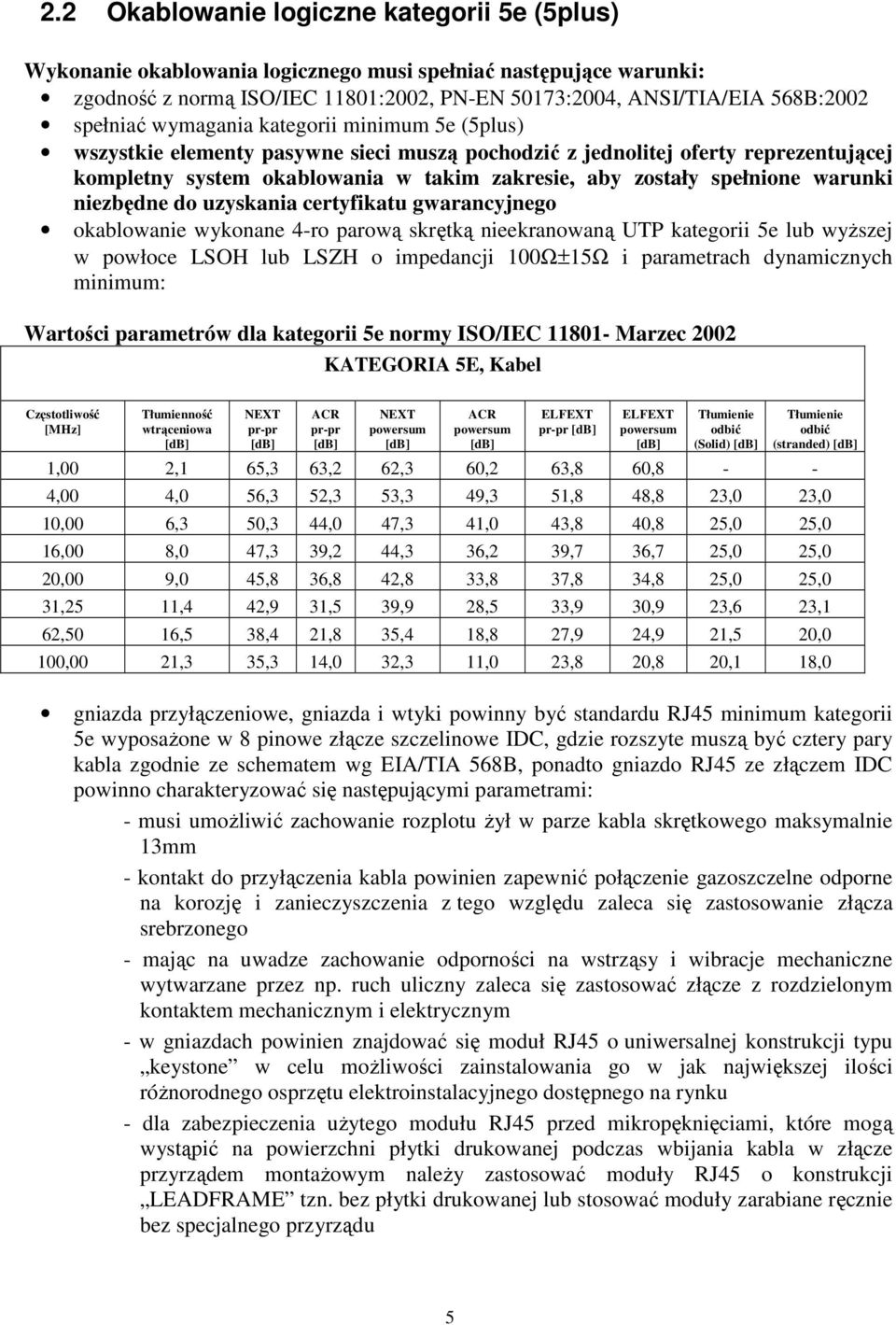

5 2.2 Okablowanie logiczne kategorii 5e (5plus) Wykonanie okablowania logicznego musi spełniać następujące warunki: zgodność z normą ISO/IEC 11801:2002, PN-EN 50173:2004, ANSI/TIA/EIA 568B:2002 spełniać wymagania kategorii minimum 5e (5plus) wszystkie elementy pasywne sieci muszą pochodzić z jednolitej oferty reprezentującej kompletny system okablowania w takim zakresie, aby zostały spełnione warunki niezbędne do uzyskania certyfikatu gwarancyjnego okablowanie wykonane 4-ro parową skrętką nieekranowaną UTP kategorii 5e lub wyŝszej w powłoce LSOH lub LSZH o impedancji 100Ω±15Ω i parametrach dynamicznych minimum: Wartości parametrów dla kategorii 5e normy ISO/IEC Marzec 2002 KATEGORIA 5E, Kabel Częstotliwość [MHz] Tłumienność wtrąceniowa NEXT pr-pr ACR pr-pr NEXT powersum ACR powersum ELFEXT pr-pr ELFEXT powersum Tłumienie odbić (Solid) Tłumienie odbić (stranded) 1,00 2,1 65,3 63,2 62,3 60,2 63,8 60, ,00 4,0 56,3 52,3 53,3 49,3 51,8 48,8 23,0 23,0 10,00 6,3 50,3 44,0 47,3 41,0 43,8 40,8 25,0 25,0 16,00 8,0 47,3 39,2 44,3 36,2 39,7 36,7 25,0 25,0 20,00 9,0 45,8 36,8 42,8 33,8 37,8 34,8 25,0 25,0 31,25 11,4 42,9 31,5 39,9 28,5 33,9 30,9 23,6 23,1 62,50 16,5 38,4 21,8 35,4 18,8 27,9 24,9 21,5 20,0 100,00 21,3 35,3 14,0 32,3 11,0 23,8 20,8 20,1 18,0 gniazda przyłączeniowe, gniazda i wtyki powinny być standardu RJ45 minimum kategorii 5e wyposaŝone w 8 pinowe złącze szczelinowe IDC, gdzie rozszyte muszą być cztery pary kabla zgodnie ze schematem wg EIA/TIA 568B, ponadto gniazdo RJ45 ze złączem IDC powinno charakteryzować się następującymi parametrami: - musi umoŝliwić zachowanie rozplotu Ŝył w parze kabla skrętkowego maksymalnie 13mm - kontakt do przyłączenia kabla powinien zapewnić połączenie gazoszczelne odporne na korozję i zanieczyszczenia z tego względu zaleca się zastosowanie złącza srebrzonego - mając na uwadze zachowanie odporności na wstrząsy i wibracje mechaniczne wytwarzane przez np. ruch uliczny zaleca się zastosować złącze z rozdzielonym kontaktem mechanicznym i elektrycznym - w gniazdach powinien znajdować się moduł RJ45 o uniwersalnej konstrukcji typu keystone w celu moŝliwości zainstalowania go w jak największej ilości róŝnorodnego osprzętu elektroinstalacyjnego dostępnego na rynku - dla zabezpieczenia uŝytego modułu RJ45 przed mikropęknięciami, które mogą wystąpić na powierzchni płytki drukowanej podczas wbijania kabla w złącze przyrządem montaŝowym naleŝy zastosować moduły RJ45 o konstrukcji LEADFRAME tzn. bez płytki drukowanej lub stosować moduły zarabiane ręcznie bez specjalnego przyrządu 5

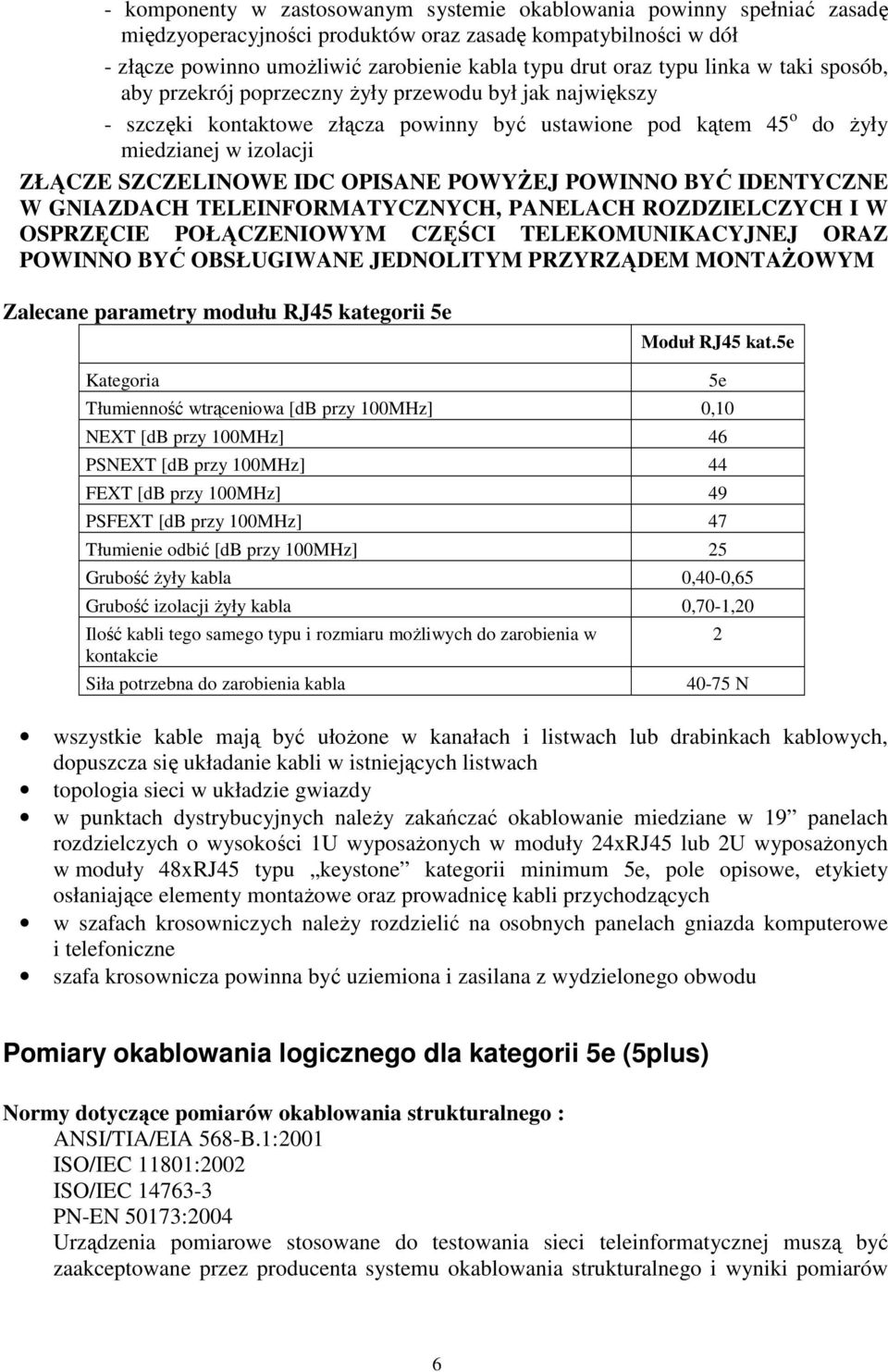

6 - komponenty w zastosowanym systemie okablowania powinny spełniać zasadę międzyoperacyjności produktów oraz zasadę kompatybilności w dół - złącze powinno umoŝliwić zarobienie kabla typu drut oraz typu linka w taki sposób, aby przekrój poprzeczny Ŝyły przewodu był jak największy - szczęki kontaktowe złącza powinny być ustawione pod kątem 45 o do Ŝyły miedzianej w izolacji ZŁĄCZE SZCZELINOWE IDC OPISANE POWYśEJ POWINNO BYĆ IDENTYCZNE W GNIAZDACH TELEINFORMATYCZNYCH, PANELACH ROZDZIELCZYCH I W OSPRZĘCIE POŁĄCZENIOWYM CZĘŚCI TELEKOMUNIKACYJNEJ ORAZ POWINNO BYĆ OBSŁUGIWANE JEDNOLITYM PRZYRZĄDEM MONTAśOWYM Zalecane parametry modułu RJ45 kategorii 5e Moduł RJ45 kat.5e Kategoria Tłumienność wtrąceniowa [db przy 100MHz] 0,10 NEXT [db przy 100MHz] 46 PSNEXT [db przy 100MHz] 44 FEXT [db przy 100MHz] 49 PSFEXT [db przy 100MHz] 47 Tłumienie odbić [db przy 100MHz] 25 Grubość Ŝyły kabla 0,40-0,65 Grubość izolacji Ŝyły kabla 0,70-1,20 Ilość kabli tego samego typu i rozmiaru moŝliwych do zarobienia w kontakcie Siła potrzebna do zarobienia kabla 5e N wszystkie kable mają być ułoŝone w kanałach i listwach lub drabinkach kablowych, dopuszcza się układanie kabli w istniejących listwach topologia sieci w układzie gwiazdy w punktach dystrybucyjnych naleŝy zakańczać okablowanie miedziane w 19 panelach rozdzielczych o wysokości 1U wyposaŝonych w moduły 24xRJ45 lub 2U wyposaŝonych w moduły 48xRJ45 typu keystone kategorii minimum 5e, pole opisowe, etykiety osłaniające elementy montaŝowe oraz prowadnicę kabli przychodzących w szafach krosowniczych naleŝy rozdzielić na osobnych panelach gniazda komputerowe i telefoniczne szafa krosownicza powinna być uziemiona i zasilana z wydzielonego obwodu Pomiary okablowania logicznego dla kategorii 5e (5plus) Normy dotyczące pomiarów okablowania strukturalnego : ANSI/TIA/EIA 568-B.1:2001 ISO/IEC 11801:2002 ISO/IEC PN-EN 50173:2004 Urządzenia pomiarowe stosowane do testowania sieci teleinformatycznej muszą być zaakceptowane przez producenta systemu okablowania strukturalnego i wyniki pomiarów 6

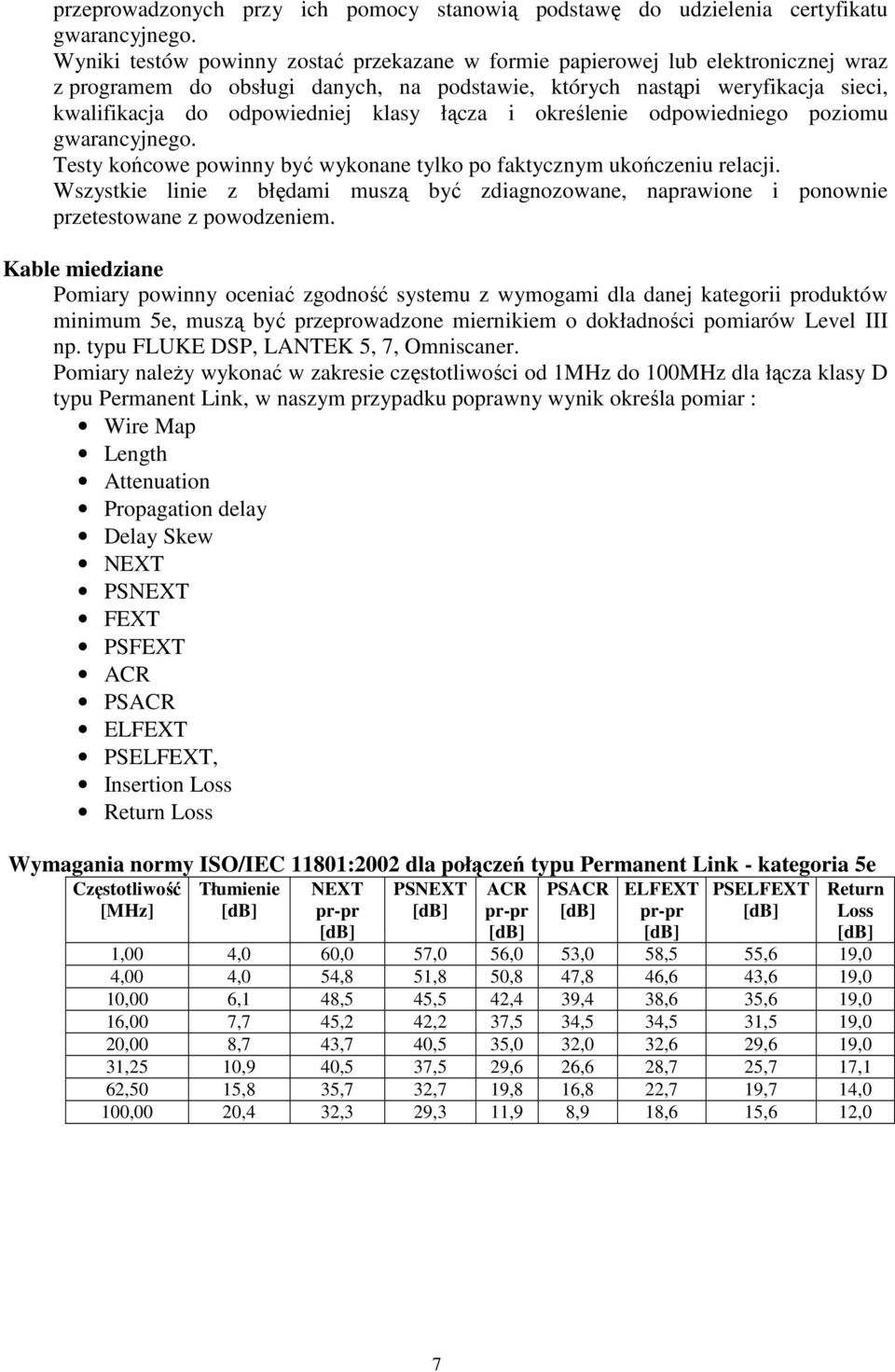

7 przeprowadzonych przy ich pomocy stanowią podstawę do udzielenia certyfikatu gwarancyjnego. Wyniki testów powinny zostać przekazane w formie papierowej lub elektronicznej wraz z programem do obsługi danych, na podstawie, których nastąpi weryfikacja sieci, kwalifikacja do odpowiedniej klasy łącza i określenie odpowiedniego poziomu gwarancyjnego. Testy końcowe powinny być wykonane tylko po faktycznym ukończeniu relacji. Wszystkie linie z błędami muszą być zdiagnozowane, naprawione i ponownie przetestowane z powodzeniem. Kable miedziane Pomiary powinny oceniać zgodność systemu z wymogami dla danej kategorii produktów minimum 5e, muszą być przeprowadzone miernikiem o dokładności pomiarów Level III np. typu FLUKE DSP, LANTEK 5, 7, Omniscaner. Pomiary naleŝy wykonać w zakresie częstotliwości od 1MHz do 100MHz dla łącza klasy D typu Permanent Link, w naszym przypadku poprawny wynik określa pomiar : Wire Map Length Attenuation Propagation delay Delay Skew NEXT PSNEXT FEXT PSFEXT ACR PSACR ELFEXT PSELFEXT, Insertion Loss Return Loss Wymagania normy ISO/IEC 11801:2002 dla połączeń typu Permanent Link - kategoria 5e Częstotliwość [MHz] Tłumienie NEXT pr-pr PSNEXT ACR pr-pr PSACR ELFEXT pr-pr PSELFEXT Return Loss 1,00 4,0 60,0 57,0 56,0 53,0 58,5 55,6 19,0 4,00 4,0 54,8 51,8 50,8 47,8 46,6 43,6 19,0 10,00 6,1 48,5 45,5 42,4 39,4 38,6 35,6 19,0 16,00 7,7 45,2 42,2 37,5 34,5 34,5 31,5 19,0 20,00 8,7 43,7 40,5 35,0 32,0 32,6 29,6 19,0 31,25 10,9 40,5 37,5 29,6 26,6 28,7 25,7 17,1 62,50 15,8 35,7 32,7 19,8 16,8 22,7 19,7 14,0 100,00 20,4 32,3 29,3 11,9 8,9 18,6 15,6 12,0 7

8 Stanowisko pracy ZPK(Zintegrowane Przyłącze Komputerowe) w składzie: ZPK = 3 x RJ x 230 V (natynkowy) gniazdo kat.5e o sekwencji połączeń T568B puszka podwójna natynkowa biała support podwójny ramka podwójna clip HDM podwójny z etykietą gniazdo elektr. podwójne z blokadą klucz do blokady (przekazane administratorowi) puszka potrójna natynkowa support potrójny ramka biała ZPK = 3 x RJ x 230 V (podtynkowe) jak wyŝej Elementy konstrukcyjne ZPK zachowujące kat. 5e lub wyŝszą. Gniazda elektryczne z blokadą uniemoŝliwiającą podłączenie nieuprawnionych odbiorników. Dopuszcza się wykonanie ZPK w słupkach instalacyjnych Trasy kablowe, piony, magistrale Magistrale Całe okablowanie powinno być ciągłe na całej długości toru bez złączy i spawów od stanowiska roboczego do panela rozdzielczego. Wszystkie kable powinny być poprawnie umieszczone w listwach, na drabinkach lub kanałach instalacyjnych w sposób uporządkowany i prowadzone zgodnie z wytycznymi producenta tak, aby kable nie były naraŝone na nacisk i zgięcia wzdłuŝ drogi prowadzenia i na obu końcach, przymocowane i zabezpieczone za pomocą opasek kablowych typu Velcro, ręcznie zaciskanych tylko w punktach gdzie nie ma zgięć i skręceń, zachowując właściwy promień gięcia. Magistrale kablowe poziome układane będą w stalowych korytach kablowych osobno dla kabli logicznych i elektrycznych nad sufitami podwieszanymi, a w przypadku braku takiej moŝliwości w inny sposób uzgodniony z Zamawiającym. W listwach natynkowych kable logiczne będą oddzielone od kabli elektrycznych przegrodą. W instalacjach podtynkowych kable logiczne będą prowadzone w rurach osłonowych - peszel. Po wciągnięciu kabli wszystkie przepusty między stropami naleŝy wypełnić wełną mineralną i zagipsować. W kanałach podłogowych kabel UTP układany będzie w największej przegrodzie. Instalując okablowanie logiczne naleŝy zachowywać poniŝsze bezpieczne odległości od kabli zasilających: 8

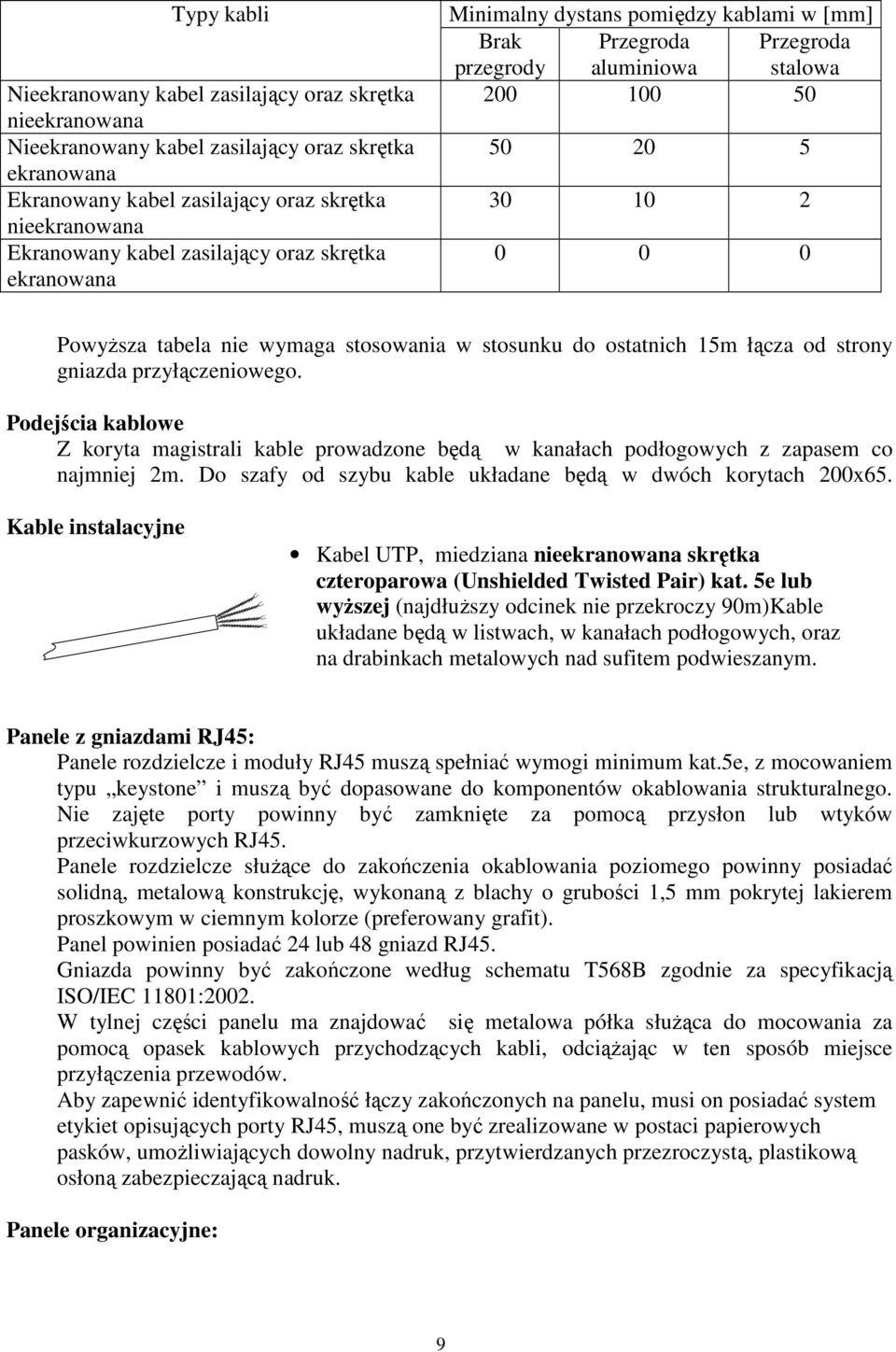

9 Typy kabli Nieekranowany kabel zasilający oraz skrętka nieekranowana Nieekranowany kabel zasilający oraz skrętka ekranowana Ekranowany kabel zasilający oraz skrętka nieekranowana Ekranowany kabel zasilający oraz skrętka ekranowana Minimalny dystans pomiędzy kablami w [mm] Brak Przegroda Przegroda przegrody aluminiowa stalowa PowyŜsza tabela nie wymaga stosowania w stosunku do ostatnich 15m łącza od strony gniazda przyłączeniowego. Podejścia kablowe Z koryta magistrali kable prowadzone będą w kanałach podłogowych z zapasem co najmniej 2m. Do szafy od szybu kable układane będą w dwóch korytach 200x65. Kable instalacyjne Kabel UTP, miedziana nieekranowana skrętka czteroparowa (Unshielded Twisted Pair) kat. 5e lub wyŝszej (najdłuŝszy odcinek nie przekroczy 90m)Kable układane będą w listwach, w kanałach podłogowych, oraz na drabinkach metalowych nad sufitem podwieszanym. Panele z gniazdami RJ45: Panele rozdzielcze i moduły RJ45 muszą spełniać wymogi minimum kat.5e, z mocowaniem typu keystone i muszą być dopasowane do komponentów okablowania strukturalnego. Nie zajęte porty powinny być zamknięte za pomocą przysłon lub wtyków przeciwkurzowych RJ45. Panele rozdzielcze słuŝące do zakończenia okablowania poziomego powinny posiadać solidną, metalową konstrukcję, wykonaną z blachy o grubości 1,5 mm pokrytej lakierem proszkowym w ciemnym kolorze (preferowany grafit). Panel powinien posiadać 24 lub 48 gniazd RJ45. Gniazda powinny być zakończone według schematu T568B zgodnie za specyfikacją ISO/IEC 11801:2002. W tylnej części panelu ma znajdować się metalowa półka słuŝąca do mocowania za pomocą opasek kablowych przychodzących kabli, odciąŝając w ten sposób miejsce przyłączenia przewodów. Aby zapewnić identyfikowalność łączy zakończonych na panelu, musi on posiadać system etykiet opisujących porty RJ45, muszą one być zrealizowane w postaci papierowych pasków, umoŝliwiających dowolny nadruk, przytwierdzanych przezroczystą, plastikową osłoną zabezpieczającą nadruk. Panele organizacyjne: 9

10 Panele organizacyjne z wieszakami, zaślepiające 1U. Powinny być wykonane z blachy stalowej z 4 lub 5 uchwytami do kabli i w ciemnym kolorze (preferowany grafit). KaŜdy obszar podziału szafy rozpoczyna, przedziela i kończy panel organizacyjny, tak jak przedstawiono na rysunku Rys. 1 Organizacja szafy, str Kable krosowe i przyłączeniowe W celu podłączenia stacji roboczych uŝytkowników oraz telefonów niezbędne jest dostarczenie odpowiedniej ilości kabli krosowych i przyłączeniowych: Kable miedziane krosowe RJ45 RJ45 o długości od 1m do 3m przyłączeniowe RJ45 RJ45 o długości od 3m do 7m kable krosowe i przyłączeniowe powinny być minimum kategorii 5e, wykonane z kabla UTP typu linka, w kolorze szarym, wyposaŝone w konektory zabezpieczone tworzywem sztucznym (osłona ściśle przylegająca nanoszona termicznie) kable krosowe i przyłączeniowe nie mogą degradować charakterystyki działania łącza typu Chanel wszystkie kable powinny być rozszyte w schemacie tzw. 1 do 1 zgodnie z T-568B ze względu na dopasowanie impedancyjne i wymagane parametry, kable krosowe i przyłączeniowe powinny być wykonane i zmontowane w fabryce i stanowić element składowy zastosowanego systemu okablowania strukturalnego 2.3 Okablowanie logiczne kategorii 6 Wykonanie okablowania logicznego musi spełniać następujące warunki: Parametry transmisyjne łączy miedzianych w zakresie pojedynczych komponentów jak równieŝ całych torów transmisyjnych muszą być zgodne z kategorią 6 (klasą E), wg najnowszych norm: PN-EN :2007, ISO/IEC 11801, ANSI/TIA/EIA 568-B.2. W celu potwierdzenia tego warunku oferent musi dostarczyć certyfikaty, wydane przez niezaleŝne laboratoria badawcze, takie jak np. GHMT lub Delta wszystkie elementy pasywne sieci muszą pochodzić z jednolitej oferty reprezentującej kompletny system okablowania w takim zakresie, aby zostały spełnione warunki niezbędne do uzyskania certyfikatu gwarancyjnego okablowanie wykonane 4-ro parową skrętką miedzianą symetryczną nieekranowaną UTP kategorii 6 lub wyŝszej w powłoce LSOH lub LSZH o impedancji 100Ω±15Ω i minimalnych parametrach dynamicznych: Wartości parametrów dla kategorii 6 normy ISO/IEC KATEGORIA 6, Kabel Częstotliwość [MHz] Tłumienność wtrąceniowa NEXT pr-pr NEXT powersum ACR pr-pr ACR powersum ELFEXT pr-pr ELFEXT powersum Tłumienie odbić (Solid) 1,00 1, ,0 72,0 70, ,0 4,00 3, ,0 61,2 59, ,0 10,00 6, ,0 53,0 52, ,0 16,00 7, ,0 48,4 46, ,0 10

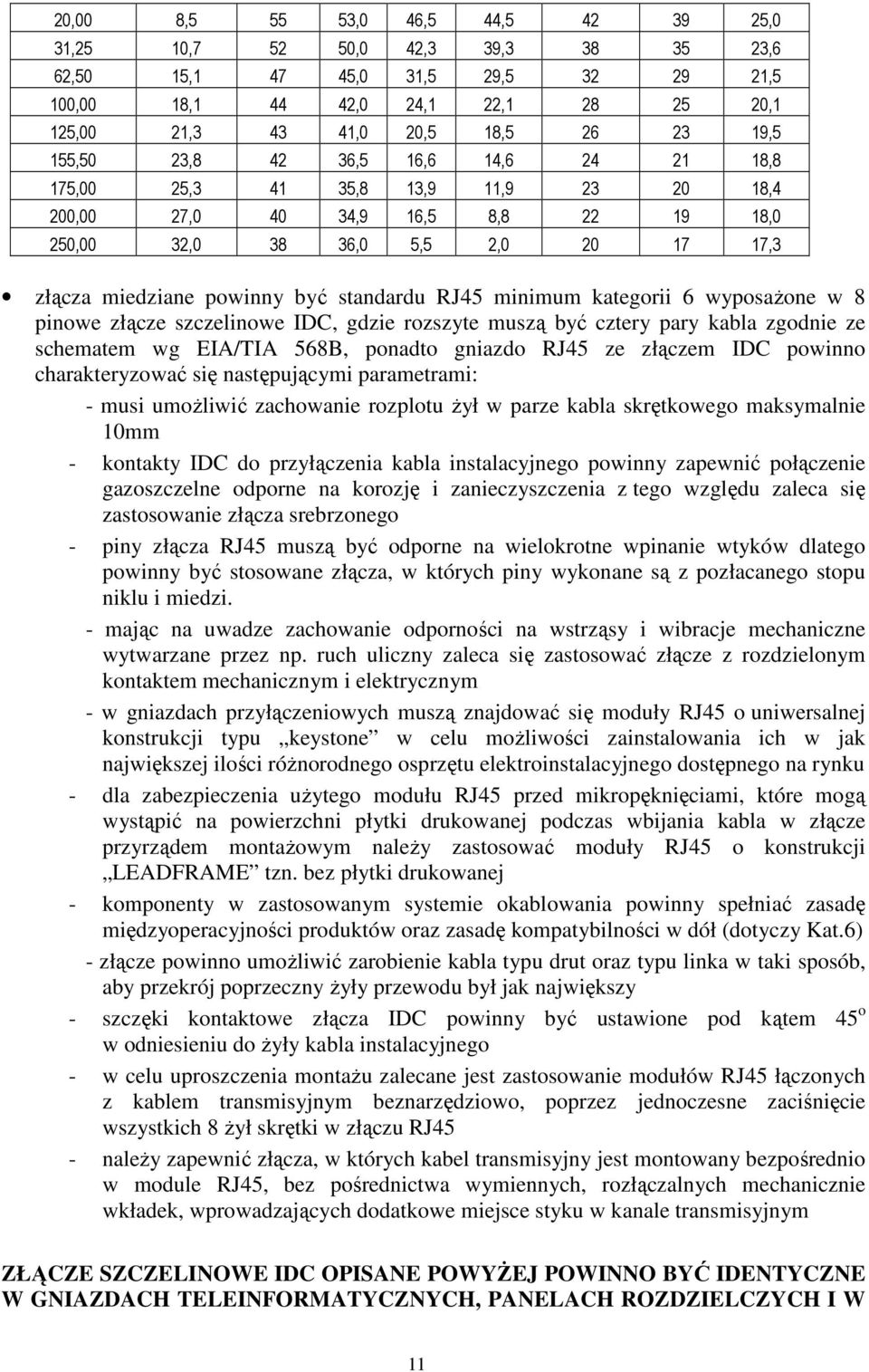

11 20,00 8, ,0 46,5 44, ,0 31,25 10, ,0 42,3 39, ,6 62,50 15, ,0 31,5 29, ,5 100,00 18, ,0 24,1 22, ,1 125,00 21, ,0 20,5 18, ,5 155,50 23, ,5 16,6 14, ,8 175,00 25, ,8 13,9 11, ,4 200,00 27, ,9 16,5 8, ,0 250,00 32, ,0 5,5 2, ,3 złącza miedziane powinny być standardu RJ45 minimum kategorii 6 wyposaŝone w 8 pinowe złącze szczelinowe IDC, gdzie rozszyte muszą być cztery pary kabla zgodnie ze schematem wg EIA/TIA 568B, ponadto gniazdo RJ45 ze złączem IDC powinno charakteryzować się następującymi parametrami: - musi umoŝliwić zachowanie rozplotu Ŝył w parze kabla skrętkowego maksymalnie 10mm - kontakty IDC do przyłączenia kabla instalacyjnego powinny zapewnić połączenie gazoszczelne odporne na korozję i zanieczyszczenia z tego względu zaleca się zastosowanie złącza srebrzonego - piny złącza RJ45 muszą być odporne na wielokrotne wpinanie wtyków dlatego powinny być stosowane złącza, w których piny wykonane są z pozłacanego stopu niklu i miedzi. - mając na uwadze zachowanie odporności na wstrząsy i wibracje mechaniczne wytwarzane przez np. ruch uliczny zaleca się zastosować złącze z rozdzielonym kontaktem mechanicznym i elektrycznym - w gniazdach przyłączeniowych muszą znajdować się moduły RJ45 o uniwersalnej konstrukcji typu keystone w celu moŝliwości zainstalowania ich w jak największej ilości róŝnorodnego osprzętu elektroinstalacyjnego dostępnego na rynku - dla zabezpieczenia uŝytego modułu RJ45 przed mikropęknięciami, które mogą wystąpić na powierzchni płytki drukowanej podczas wbijania kabla w złącze przyrządem montaŝowym naleŝy zastosować moduły RJ45 o konstrukcji LEADFRAME tzn. bez płytki drukowanej - komponenty w zastosowanym systemie okablowania powinny spełniać zasadę międzyoperacyjności produktów oraz zasadę kompatybilności w dół (dotyczy Kat.6) - złącze powinno umoŝliwić zarobienie kabla typu drut oraz typu linka w taki sposób, aby przekrój poprzeczny Ŝyły przewodu był jak największy - szczęki kontaktowe złącza IDC powinny być ustawione pod kątem 45 o w odniesieniu do Ŝyły kabla instalacyjnego - w celu uproszczenia montaŝu zalecane jest zastosowanie modułów RJ45 łączonych z kablem transmisyjnym beznarzędziowo, poprzez jednoczesne zaciśnięcie wszystkich 8 Ŝył skrętki w złączu RJ45 - naleŝy zapewnić złącza, w których kabel transmisyjny jest montowany bezpośrednio w module RJ45, bez pośrednictwa wymiennych, rozłączalnych mechanicznie wkładek, wprowadzających dodatkowe miejsce styku w kanale transmisyjnym ZŁĄCZE SZCZELINOWE IDC OPISANE POWYśEJ POWINNO BYĆ IDENTYCZNE W GNIAZDACH TELEINFORMATYCZNYCH, PANELACH ROZDZIELCZYCH I W 11

12 OSPRZĘCIE POŁĄCZENIOWYM CZĘŚCI TLELKOMUNIKACYJNEJ ORAZ POWINNO BYĆ OBSŁUGIWANE JEDNOLITYM PRZYRZĄDEM MONTAśOWYM Zalecane parametry modułu RJ45 kategorii 6 Moduł RJ45 kat.6 Kategoria 6 Tłumienność wtrąceniowa [db przy 100MHz] 0,05 NEXT [db przy 250MHz] 52 PSNEXT [db przy 250MHz] 50 FEXT [db przy 250MHz] 56 PSFEXT [db przy 250MHz] 54 Tłumienie odbić [db przy 250MHz] 16 Grubość Ŝyły kabla 0,5-0,6 Grubość izolacji Ŝyły kabla 1,05-1,60 Siła potrzebna do zarobienia kabla N wszystkie kable mają być ułoŝone w kanałach i listwach lub drabinkach kablowych, dopuszcza się układanie kabli w istniejących listwach topologia sieci w układzie gwiazdy w punktach dystrybucyjnych naleŝy zakańczać okablowanie miedziane w 19 panelach rozdzielczych o wysokości 1U wyposaŝonych w moduły 24xRJ45 lub 32xRJ45, lub 2U wyposaŝonych w moduły 48xRJ45 typu keystone kategorii minimum 6, pole opisowe, etykiety osłaniające elementy montaŝowe oraz prowadnicę kabli przychodzących w szafach krosowniczych naleŝy rozdzielić na osobnych panelach gniazda komputerowe i telefoniczne szafa krosownicza powinna być uziemiona i zasilana z wydzielonego obwodu Pomiary okablowania logicznego dla kategorii 6 Normy dotyczące pomiarów okablowania strukturalnego: ANSI/TIA/EIA 568-B.1 ISO/IEC ISO/IEC PN-EN PN-EN Urządzenia pomiarowe stosowane do testowania sieci teleinformatycznej muszą być zaakceptowane przez producenta systemu okablowania strukturalnego i wyniki pomiarów przeprowadzonych przy ich pomocy stanowią podstawę do udzielenia certyfikatu gwarancyjnego. Wyniki testów powinny zostać przekazane w formie papierowej lub elektronicznej wraz z programem do obsługi danych, na podstawie, których nastąpi weryfikacja sieci, kwalifikacja do odpowiedniej klasy łącza i określenie odpowiedniego poziomu gwarancyjnego. Testy końcowe powinny być wykonane tylko po faktycznym ukończeniu relacji. Wszystkie linie z błędami muszą być zdiagnozowane, naprawione i ponownie przetestowane z powodzeniem. 12

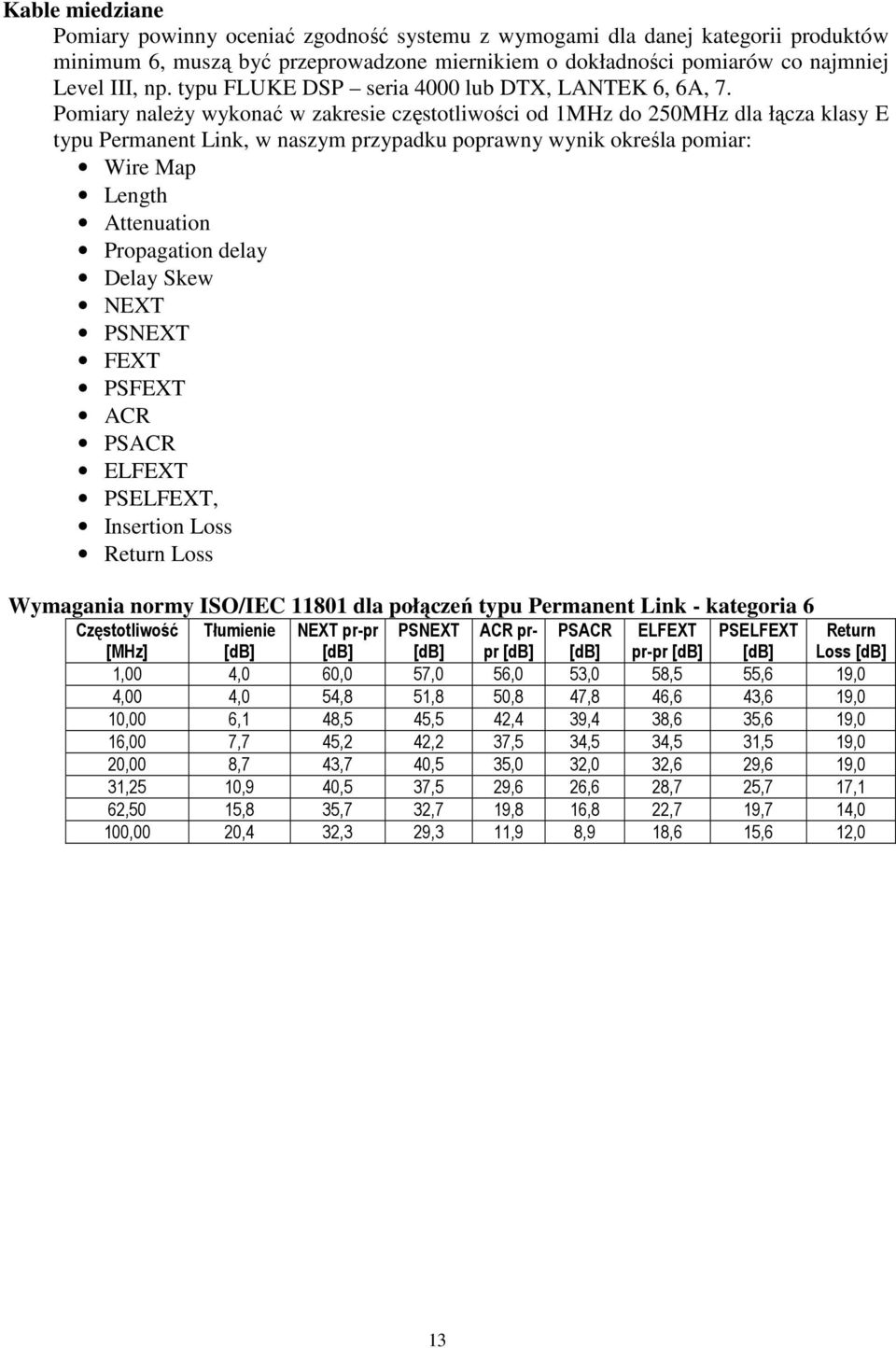

13 Kable miedziane Pomiary powinny oceniać zgodność systemu z wymogami dla danej kategorii produktów minimum 6, muszą być przeprowadzone miernikiem o dokładności pomiarów co najmniej Level III, np. typu FLUKE DSP seria 4000 lub DTX, LANTEK 6, 6A, 7. Pomiary naleŝy wykonać w zakresie częstotliwości od 1MHz do 250MHz dla łącza klasy E typu Permanent Link, w naszym przypadku poprawny wynik określa pomiar: Wire Map Length Attenuation Propagation delay Delay Skew NEXT PSNEXT FEXT PSFEXT ACR PSACR ELFEXT PSELFEXT, Insertion Loss Return Loss Wymagania normy ISO/IEC dla połączeń typu Permanent Link - kategoria 6 Częstotliwość [MHz] Tłumienie NEXT pr-pr PSNEXT ACR prpr PSACR ELFEXT pr-pr PSELFEXT 1,00 4,0 60,0 57,0 56,0 53,0 58,5 55,6 19,0 4,00 4,0 54,8 51,8 50,8 47,8 46,6 43,6 19,0 10,00 6,1 48,5 45,5 42,4 39,4 38,6 35,6 19,0 16,00 7,7 45,2 42,2 37,5 34,5 34,5 31,5 19,0 20,00 8,7 43,7 40,5 35,0 32,0 32,6 29,6 19,0 31,25 10,9 40,5 37,5 29,6 26,6 28,7 25,7 17,1 62,50 15,8 35,7 32,7 19,8 16,8 22,7 19,7 14,0 100,00 20,4 32,3 29,3 11,9 8,9 18,6 15,6 12,0 Return Loss 13

14 2.3.1 Stanowisko pracy ZPK(Zintegrowane Przyłącze Komputerowe) w składzie: ZPK = 3 x RJ x 230 V (natynkowy) gniazdo kat.6 o sekwencji połączeń T568B puszka podwójna natynkowa biała support podwójny ramka podwójna clip HDM podwójny z etykietą gniazdo elektr. podwójne z blokadą klucz do blokady (przekazane administratorowi) puszka potrójna natynkowa support potrójny ramka biała ZPK = 3 x RJ x 230 V (podtynkowe) jak wyŝej Elementy konstrukcyjne ZPK zachowujące kat. 6 lub wyŝszą. Gniazda elektryczne z blokadą uniemoŝliwiającą podłączenie nieuprawnionych odbiorników. Dopuszcza się wykonanie ZPK w słupkach instalacyjnych Trasy kablowe, piony, magistrale Magistrale Całe okablowanie powinno być ciągłe na całej długości toru bez złączy i spawów od stanowiska roboczego do panelu rozdzielczego. Wszystkie kable powinny być poprawnie umieszczone w listwach, na drabinkach lub kanałach instalacyjnych w sposób uporządkowany i prowadzone zgodnie z wytycznymi producenta tak, aby kable nie były naraŝone na nacisk i zgięcia wzdłuŝ drogi prowadzenia i na obu końcach, przymocowane i zabezpieczone za pomocą opasek rzepowych typu Velcro, ręcznie zaciskanych tylko w punktach gdzie nie ma zgięć i skręceń, zachowując właściwy promień gięcia. Magistrale kablowe poziome układane będą w stalowych korytach kablowych osobno dla kabli logicznych i elektrycznych nad sufitami podwieszanymi, a w przypadku braku takiej moŝliwości w inny sposób uzgodniony z Zamawiającym. W listwach natynkowych kable logiczne będą oddzielone od kabli elektrycznych przegrodą. W instalacjach podtynkowych kable logiczne będą prowadzone w rurach osłonowych - peszel. Po wciągnięciu kabli wszystkie przepusty między stropami naleŝy wypełnić wełną mineralną i zagipsować. Instalując okablowanie logiczne naleŝy zachowywać poniŝsze bezpieczne odległości od kabli zasilających: 14

15 Typy kabli Nieekranowany kabel zasilający oraz skrętka nieekranowana Nieekranowany kabel zasilający oraz skrętka ekranowana Ekranowany kabel zasilający oraz skrętka nieekranowana Ekranowany kabel zasilający oraz skrętka ekranowana Minimalny dystans pomiędzy kablami w [mm] Brak Przegroda Przegroda przegrody aluminiowa stalowa PowyŜsza tabela nie wymaga stosowania w stosunku do ostatnich 15m łącza od strony gniazda przyłączeniowego. Podejścia kablowe Z koryta magistrali kable prowadzone będą w kanałach podłogowych z zapasem co najmniej 2m. Do szafy od szybu kable układane będą w dwóch korytach 200x65. Kable instalacyjne Kabel UTP, miedziana nieekranowana skrętka czteroparowa (Unshielded Twisted Pair) kat. 6 lub wyŝszej (najdłuŝszy odcinek nie przekroczy 90m)Kable układane będą w listwach, w kanałach podłogowych, oraz na drabinkach metalowych nad sufitem podwieszanym. Panele z gniazdami RJ45: Panele rozdzielcze i moduły RJ45 muszą spełniać wymogi minimum kat.6, z mocowaniem typu keystone i muszą być dopasowane do komponentów okablowania strukturalnego. Nie zajęte porty powinny być zamknięte za pomocą przysłon lub wtyków przeciwkurzowych RJ45. Panele rozdzielcze słuŝące do zakończenia okablowania poziomego powinny posiadać solidną, metalową konstrukcję, wykonaną z blachy o grubości 1,5 mm pokrytej lakierem proszkowym w ciemnym kolorze (preferowany grafit). Panel powinien posiadać 24, 32 lub 48 gniazd RJ45. Gniazda powinny być zakończone według schematu T568B zgodnie za specyfikacją ISO/IEC W tylnej części panelu ma znajdować się metalowa półka słuŝąca do mocowania za pomocą opasek kablowych przychodzących kabli, odciąŝając w ten sposób miejsce przyłączenia przewodów. Aby zapewnić identyfikowalność łączy zakończonych na panelu, musi on posiadać system etykiet opisujących porty RJ45, muszą one być zrealizowane w postaci papierowych pasków, umoŝliwiających dowolny nadruk, przytwierdzanych przezroczystą, plastikową osłoną zabezpieczającą nadruk. 15

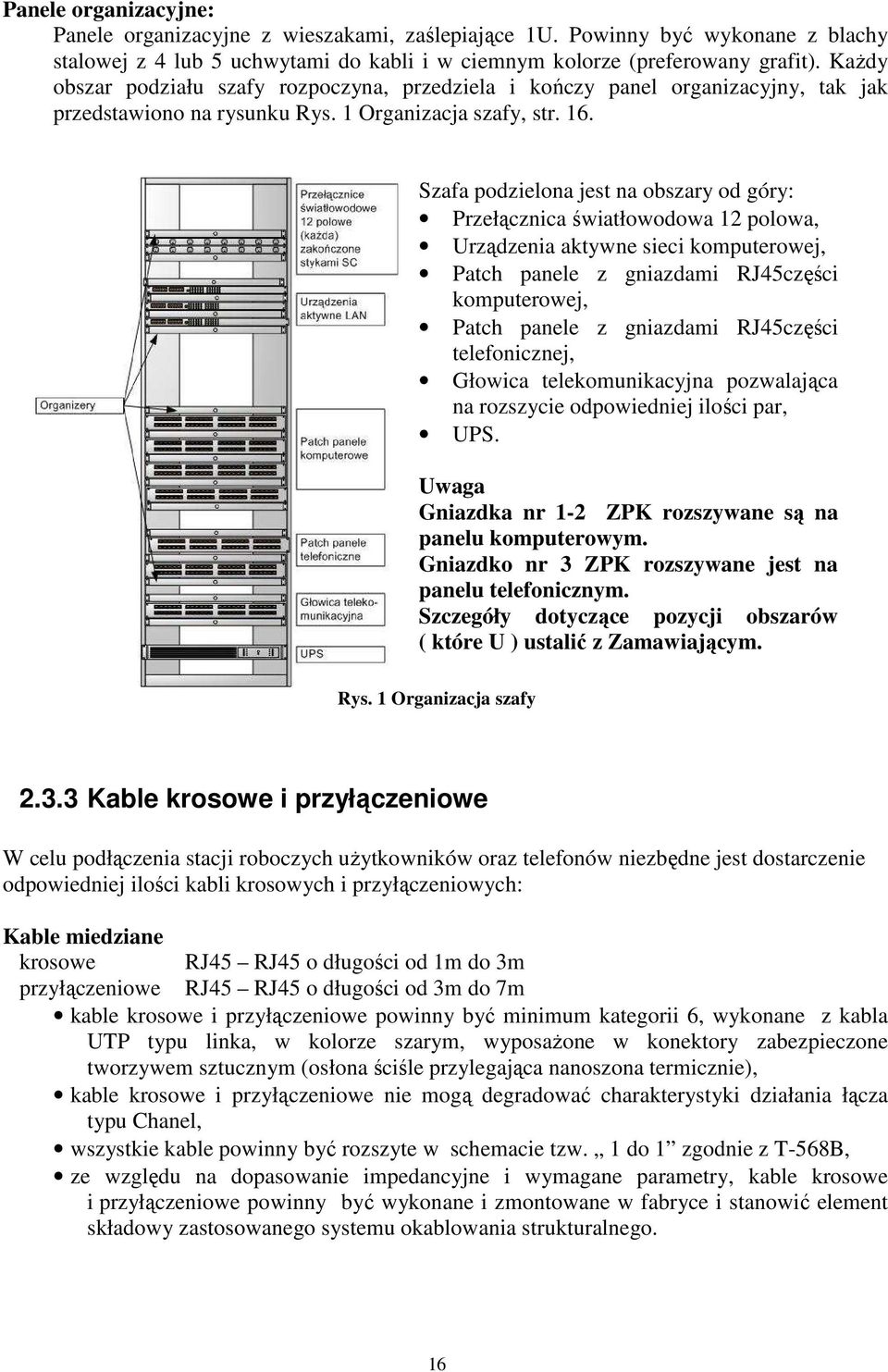

16 Panele organizacyjne: Panele organizacyjne z wieszakami, zaślepiające 1U. Powinny być wykonane z blachy stalowej z 4 lub 5 uchwytami do kabli i w ciemnym kolorze (preferowany grafit). KaŜdy obszar podziału szafy rozpoczyna, przedziela i kończy panel organizacyjny, tak jak przedstawiono na rysunku Rys. 1 Organizacja szafy, str. 16. Szafa podzielona jest na obszary od góry: Przełącznica światłowodowa 12 polowa, Urządzenia aktywne sieci komputerowej, Patch panele z gniazdami RJ45części komputerowej, Patch panele z gniazdami RJ45części telefonicznej, Głowica telekomunikacyjna pozwalająca na rozszycie odpowiedniej ilości par, UPS. Uwaga Gniazdka nr 1-2 ZPK rozszywane są na panelu komputerowym. Gniazdko nr 3 ZPK rozszywane jest na panelu telefonicznym. Szczegóły dotyczące pozycji obszarów ( które U ) ustalić z Zamawiającym. Rys. 1 Organizacja szafy Kable krosowe i przyłączeniowe W celu podłączenia stacji roboczych uŝytkowników oraz telefonów niezbędne jest dostarczenie odpowiedniej ilości kabli krosowych i przyłączeniowych: Kable miedziane krosowe RJ45 RJ45 o długości od 1m do 3m przyłączeniowe RJ45 RJ45 o długości od 3m do 7m kable krosowe i przyłączeniowe powinny być minimum kategorii 6, wykonane z kabla UTP typu linka, w kolorze szarym, wyposaŝone w konektory zabezpieczone tworzywem sztucznym (osłona ściśle przylegająca nanoszona termicznie), kable krosowe i przyłączeniowe nie mogą degradować charakterystyki działania łącza typu Chanel, wszystkie kable powinny być rozszyte w schemacie tzw. 1 do 1 zgodnie z T-568B, ze względu na dopasowanie impedancyjne i wymagane parametry, kable krosowe i przyłączeniowe powinny być wykonane i zmontowane w fabryce i stanowić element składowy zastosowanego systemu okablowania strukturalnego. 16

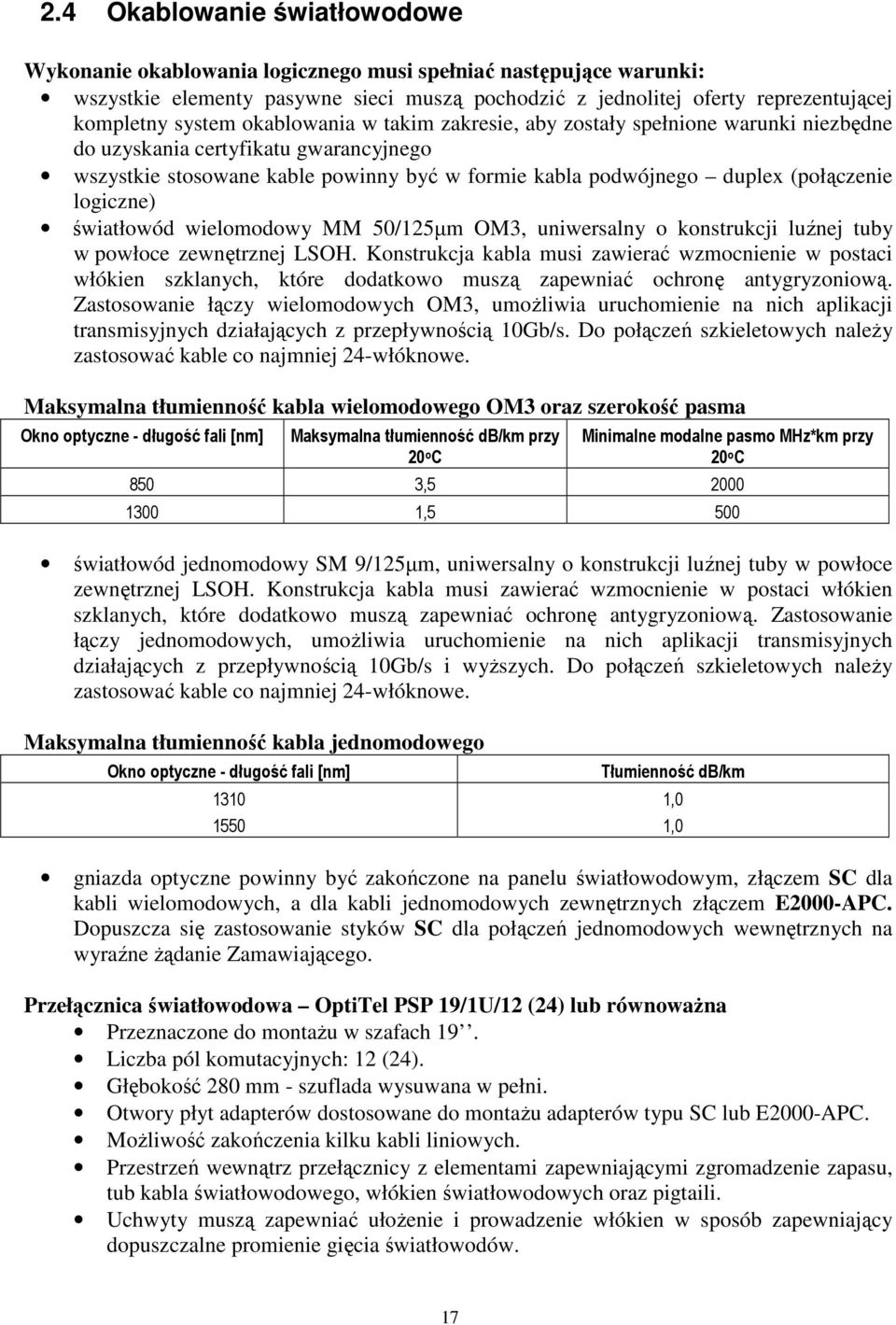

17 2.4 Okablowanie światłowodowe Wykonanie okablowania logicznego musi spełniać następujące warunki: wszystkie elementy pasywne sieci muszą pochodzić z jednolitej oferty reprezentującej kompletny system okablowania w takim zakresie, aby zostały spełnione warunki niezbędne do uzyskania certyfikatu gwarancyjnego wszystkie stosowane kable powinny być w formie kabla podwójnego duplex (połączenie logiczne) światłowód wielomodowy MM 50/125µm OM3, uniwersalny o konstrukcji luźnej tuby w powłoce zewnętrznej LSOH. Konstrukcja kabla musi zawierać wzmocnienie w postaci włókien szklanych, które dodatkowo muszą zapewniać ochronę antygryzoniową. Zastosowanie łączy wielomodowych OM3, umoŝliwia uruchomienie na nich aplikacji transmisyjnych działających z przepływnością 10Gb/s. Do połączeń szkieletowych naleŝy zastosować kable co najmniej 24-włóknowe. Maksymalna tłumienność kabla wielomodowego OM3 oraz szerokość pasma Okno optyczne - długość fali [nm] Maksymalna tłumienność db/km przy 20 o C Minimalne modalne pasmo MHz*km przy 20 o C 850 3, ,5 500 światłowód jednomodowy SM 9/125µm, uniwersalny o konstrukcji luźnej tuby w powłoce zewnętrznej LSOH. Konstrukcja kabla musi zawierać wzmocnienie w postaci włókien szklanych, które dodatkowo muszą zapewniać ochronę antygryzoniową. Zastosowanie łączy jednomodowych, umoŝliwia uruchomienie na nich aplikacji transmisyjnych działających z przepływnością 10Gb/s i wyŝszych. Do połączeń szkieletowych naleŝy zastosować kable co najmniej 24-włóknowe. Maksymalna tłumienność kabla jednomodowego Okno optyczne - długość fali [nm] Tłumienność db/km 1,0 1,0 gniazda optyczne powinny być zakończone na panelu światłowodowym, złączem SC dla kabli wielomodowych, a dla kabli jednomodowych zewnętrznych złączem E2000-APC. Dopuszcza się zastosowanie styków SC dla połączeń jednomodowych wewnętrznych na wyraźne Ŝądanie Zamawiającego. Przełącznica światłowodowa OptiTel PSP 19/1U/12 (24) lub równowaŝna Przeznaczone do montaŝu w szafach 19. Liczba pól komutacyjnych: 12 (24). Głębokość 280 mm - szuflada wysuwana w pełni. Otwory płyt adapterów dostosowane do montaŝu adapterów typu SC lub E2000-APC. MoŜliwość zakończenia kilku kabli liniowych. Przestrzeń wewnątrz przełącznicy z elementami zapewniającymi zgromadzenie zapasu, tub kabla światłowodowego, włókien światłowodowych oraz pigtaili. Uchwyty muszą zapewniać ułoŝenie i prowadzenie włókien w sposób zapewniający dopuszczalne promienie gięcia światłowodów. 17

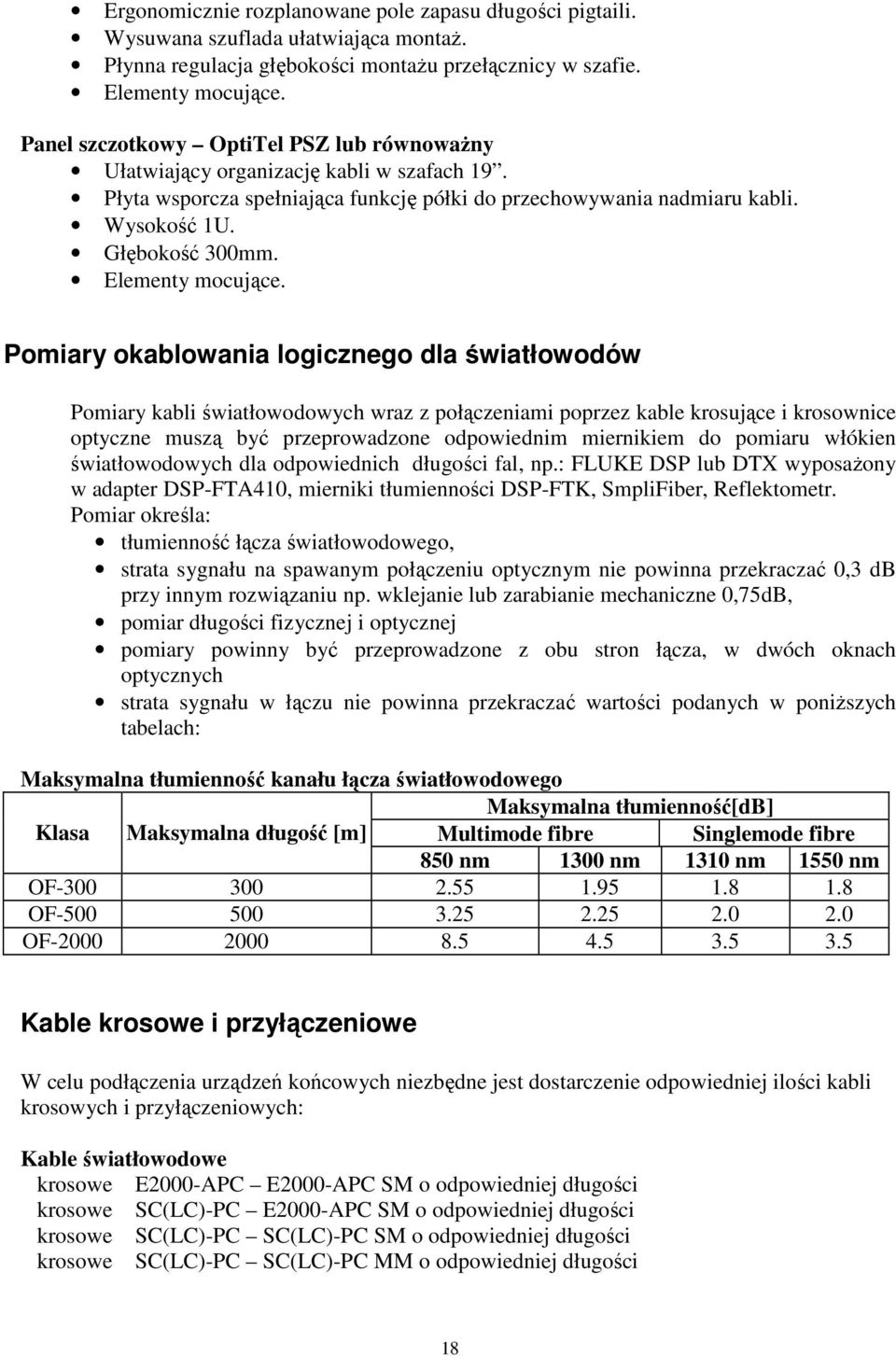

18 Ergonomicznie rozplanowane pole zapasu długości pigtaili. Wysuwana szuflada ułatwiająca montaŝ. Płynna regulacja głębokości montaŝu przełącznicy w szafie. Elementy mocujące. Panel szczotkowy OptiTel PSZ lub równowaŝny Ułatwiający organizację kabli w szafach 19. Płyta wsporcza spełniająca funkcję półki do przechowywania nadmiaru kabli. Wysokość 1U. Głębokość 300mm. Elementy mocujące. Pomiary okablowania logicznego dla światłowodów Pomiary kabli światłowodowych wraz z połączeniami poprzez kable krosujące i krosownice optyczne muszą być przeprowadzone odpowiednim miernikiem do pomiaru włókien światłowodowych dla odpowiednich długości fal, np.: FLUKE DSP lub DTX wyposaŝony w adapter DSP-FTA410, mierniki tłumienności DSP-FTK, SmpliFiber, Reflektometr. Pomiar określa: tłumienność łącza światłowodowego, strata sygnału na spawanym połączeniu optycznym nie powinna przekraczać 0,3 db przy innym rozwiązaniu np. wklejanie lub zarabianie mechaniczne 0,75dB, pomiar długości fizycznej i optycznej pomiary powinny być przeprowadzone z obu stron łącza, w dwóch oknach optycznych strata sygnału w łączu nie powinna przekraczać wartości podanych w poniŝszych tabelach: Maksymalna tłumienność kanału łącza światłowodowego Maksymalna tłumienność Klasa Maksymalna długość [m] Multimode fibre Singlemode fibre 850 nm 1300 nm 1310 nm 1550 nm OF OF OF Kable krosowe i przyłączeniowe W celu podłączenia urządzeń końcowych niezbędne jest dostarczenie odpowiedniej ilości kabli krosowych i przyłączeniowych: Kable światłowodowe krosowe E2000-APC E2000-APC SM o odpowiedniej długości krosowe SC(LC)-PC E2000-APC SM o odpowiedniej długości krosowe SC(LC)-PC SC(LC)-PC SM o odpowiedniej długości krosowe SC(LC)-PC SC(LC)-PC MM o odpowiedniej długości 18

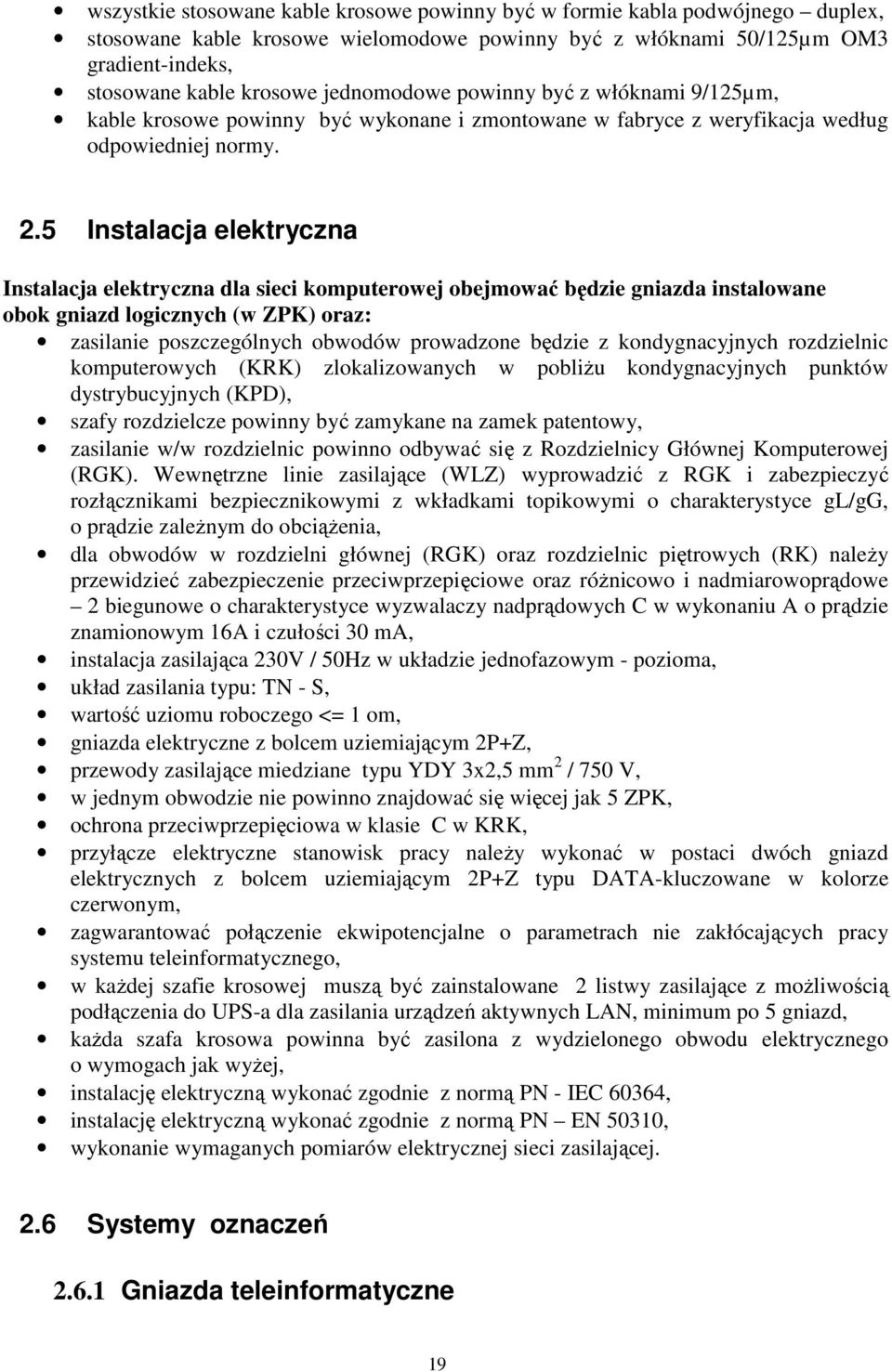

19 wszystkie stosowane kable krosowe powinny być w formie kabla podwójnego duplex, stosowane kable krosowe wielomodowe powinny być z włóknami 50/125µm OM3 gradient-indeks, stosowane kable krosowe jednomodowe powinny być z włóknami 9/125µm, kable krosowe powinny być wykonane i zmontowane w fabryce z weryfikacja według odpowiedniej normy. 2.5 Instalacja elektryczna Instalacja elektryczna dla sieci komputerowej obejmować będzie gniazda instalowane obok gniazd logicznych (w ZPK) oraz: zasilanie poszczególnych obwodów prowadzone będzie z kondygnacyjnych rozdzielnic komputerowych (KRK) zlokalizowanych w pobliŝu kondygnacyjnych punktów dystrybucyjnych (KPD), szafy rozdzielcze powinny być zamykane na zamek patentowy, zasilanie w/w rozdzielnic powinno odbywać się z Rozdzielnicy Głównej Komputerowej (RGK). Wewnętrzne linie zasilające (WLZ) wyprowadzić z RGK i zabezpieczyć rozłącznikami bezpiecznikowymi z wkładkami topikowymi o charakterystyce gl/gg, o prądzie zaleŝnym do obciąŝenia, dla obwodów w rozdzielni głównej (RGK) oraz rozdzielnic piętrowych (RK) naleŝy przewidzieć zabezpieczenie przeciwprzepięciowe oraz róŝnicowo i nadmiarowoprądowe 2 biegunowe o charakterystyce wyzwalaczy nadprądowych C w wykonaniu A o prądzie znamionowym 16A i czułości 30 ma, instalacja zasilająca 230V / 50Hz w układzie jednofazowym - pozioma, układ zasilania typu: TN - S, wartość uziomu roboczego <= 1 om, gniazda elektryczne z bolcem uziemiającym 2P+Z, przewody zasilające miedziane typu YDY 3x2,5 mm 2 / 750 V, w jednym obwodzie nie powinno znajdować się więcej jak 5 ZPK, ochrona przeciwprzepięciowa w klasie C w KRK, przyłącze elektryczne stanowisk pracy naleŝy wykonać w postaci dwóch gniazd elektrycznych z bolcem uziemiającym 2P+Z typu DATA-kluczowane w kolorze czerwonym, zagwarantować połączenie ekwipotencjalne o parametrach nie zakłócających pracy systemu teleinformatycznego, w kaŝdej szafie krosowej muszą być zainstalowane 2 listwy zasilające z moŝliwością podłączenia do UPS-a dla zasilania urządzeń aktywnych LAN, minimum po 5 gniazd, kaŝda szafa krosowa powinna być zasilona z wydzielonego obwodu elektrycznego o wymogach jak wyŝej, instalację elektryczną wykonać zgodnie z normą PN - IEC 60364, instalację elektryczną wykonać zgodnie z normą PN EN 50310, wykonanie wymaganych pomiarów elektrycznej sieci zasilającej. 2.6 Systemy oznaczeń Gniazda teleinformatyczne 19

20 W okablowaniu zastosowany zostanie jednolity system opisu gniazd logicznych w ZPK, na panelach krosowych oraz kabli tworzących połączenie logiczne. Opis składa się z numeru pomieszczenia, kolejnego numeru przyłącza w pomieszczeniu oraz kolejnego numeru gniazda w przyłączu według zasady: X/Y/1 X/Y/2 X/Y/3 Gdzie: X - oznacza numer pomieszczenia Y oznacza numer przyłącza w pomieszczeniu 1-3 oznacza numer gniazda w przyłączu licząc od lewej strony Przykład: 324/3/2 drugie gniazdko w trzecim przyłączu w pomieszczeniu nr 324. KaŜde trzecie gniazdo przyłącza (X/Y/Z) wydzielone zostanie umownie jako przyłącze telefoniczne i wyprowadzone w szafie krosowej na oddzielny panel rozdzielczy. Opis na panelu rozdzielczym gniazdka komputerowe białe tło, czarne napisy gniazdka telefoniczne białe tło, czarne napisy obwody elektryczne Ŝółte tło, czarne napisy Opis na gniazdkach ZPK gniazdka komputerowe białe tło, czarne napisy gniazdka elektryczne białe tło, czarne napisy Instalacja elektryczna a) Opis na zabezpieczeniach w rozdzielnicy Na zabezpieczeniu naleŝy umieścić nr obwodu. Opis na zabezpieczeniu naleŝy uzupełnić schematem naklejonym na wewnętrznej stronie drzwi rozdzielnicy kondygnacyjnej z informacją o tym, które pokoje są chronione przez dane zabezpieczenie. b) Opis gniazd elektrycznych KRK/XY/ZZ Gdzie: X-oznacza nr kondygnacji Y- oznacza nr rozdzielnicy na kondygnacji ZZ- oznacza nr obwodu (dwucyfrowo) Przykład: KRK/32/8 Rozdzielnica Kondygnacyjna nr 2 na kondygnacji 3,obwód 8. 20

21 3 Warunki serwisu i gwarancji Wykonawca zapewni 36 miesięczny okres rękojmi na wykonane prace instalacyjno-montaŝowe od daty zakończenia instalacji. Zaakceptowana propozycja systemu okablowania strukturalnego powinna być zabezpieczona dwuczęściowym programem certyfikacyjnym firmowanym przez Wykonawcę i reasekurowane przez producenta systemu okablowania: Część pierwsza gwarancji dotyczy niezawodności działania, czyli Ŝe przez 20-lat funkcjonowania Gwarancji wszystkie aplikacje dedykowane do danego wykonanego okablowania będą działać bez zarzutu. Część druga certyfikacji to 20-lat gwarancji potwierdzonej przez Producenta i Wykonawcę na wszystkie produkty składające się na system okablowania (gniazda i wtyki połączeniowe, kable, kable krosowe, panele rozdzielcze itd.). W przypadku, gdy system pomimo normalnego uŝytkowania traci swoje własności obsługi aplikacji, albo nie spełnia wymagań po dokonaniu rozbudowy, Producent i Wykonawca powinni odwrotnie przedsięwziąć kroki w celu poprawy działania systemu. Wykonawca jest zobowiązany do dostarczenia, w czterech egzemplarzach oraz w wersji elektronicznej w formacie: DWG projekty, DOC część opisowa, XLS wykazy tabelaryczne, PDF - zbiorczo, dokumentacji powykonawczej z naniesionymi elementami systemu okablowania strukturalnego zgodnie z normą ISO/IEC oraz: pomiary kabli miedzianych, pomiary kabli światłowodowych, pomiary badania skuteczności ochrony przeciwporaŝeniowej i rezystancji izolacji zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych sprawdzanie odbiorcze", atesty i certyfikaty na zastosowane materiały. System okablowania strukturalnego powinien spełniać aktualne normy ISO/IEC Wymagania dotyczące funkcjonowania aplikacji powinny być spełnione zgodnie z powyŝszym dokumentem. Jakość i metody wykonania instalacji powinny być równowaŝne albo lepsze niŝ moŝna znaleźć w ISO/IEC
