1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH HALA SPORTOWO-WIDOWISKOWA INSTALACJA SOLARNA Klasyfikacja zgodnie z CPV: Dział: Grupa: Klasa: Kategoria: Roboty budowlane Roboty w zakresie instalacji budowlanych Roboty instalacyjne wodno-kanalizacyjne i sanitarne Instalacje centralnego ogrzewania Izolacja cieplna NAZWA INWESTYCJI: HALA SPORTOWO-WIDOWISKOWA INSTALACJA SOLARNA ADRES INWESTYCJI: Legionowo, ul. Chrobrego dz. ew. nr 49 w obr. ew. 33 INWESTOR: Gmina Miasto Legionowo Urząd Miasta Legionowo Legionowo, ul. marsz. J. Piłsudskiego 41 Opracował: mgr inŝ. Grzegorz Murat Warszawa, październik 2009r.. 1

2 Spis zawartości opracowania 1. Część ogólna 2. Wymagania dotyczące wyrobów budowlanych 3. Wymagania dotyczące sprzętu i maszyn 4. Wymagania dotyczące środków transportu 5. Wymagania dotyczące wykonania robót budowlanych 6. Kontrola i badania przy odbiorze 7. Wymagania dotyczące przedmiaru i obmiaru robót 8. Opis sposobu odbioru robót budowlanych 9. Opis sposobu rozliczania robót tymczasowych i towarzyszących 10. Dokumentacja odniesienia 2

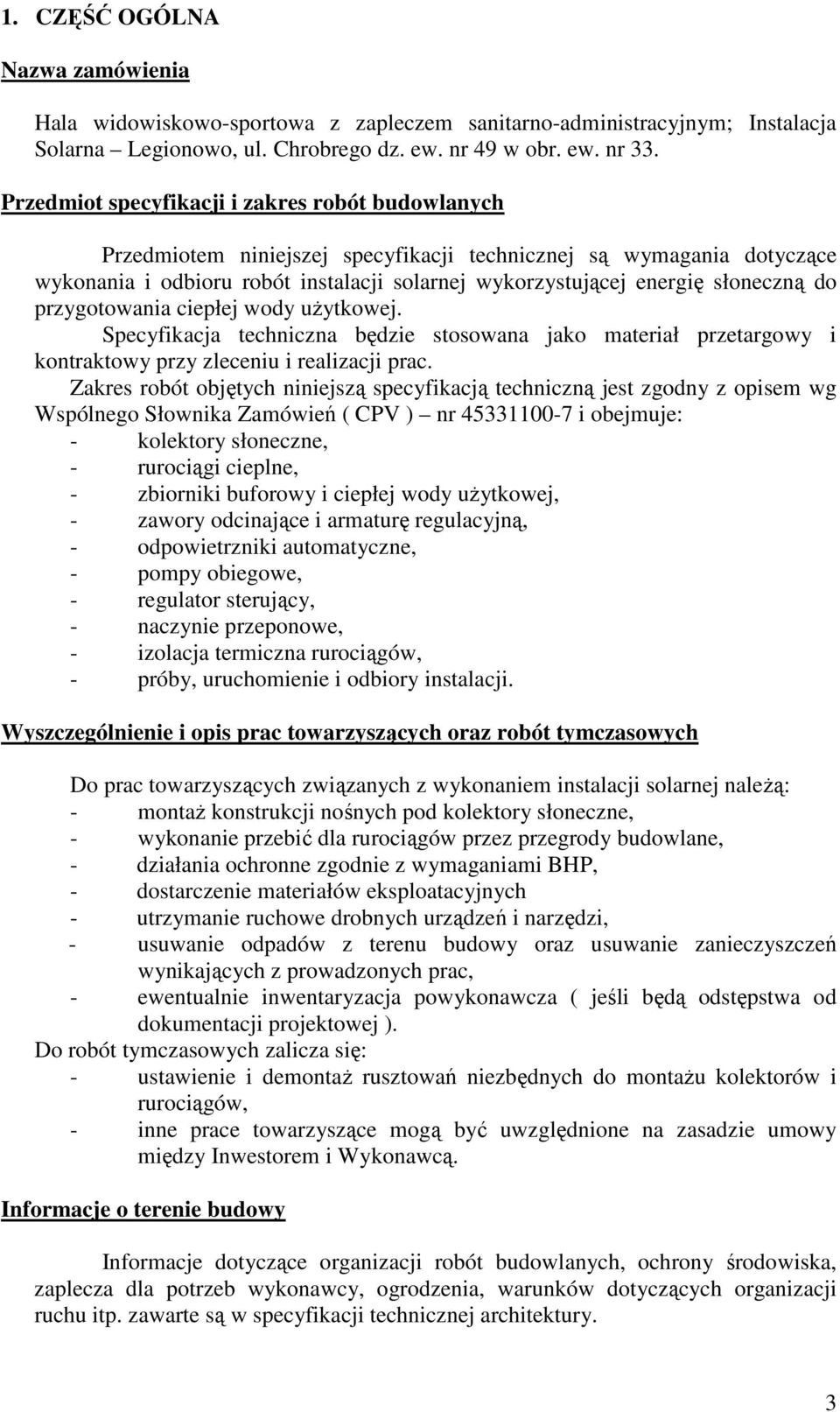

3 1. CZĘŚĆ OGÓLNA Nazwa zamówienia Hala widowiskowo-sportowa z zapleczem sanitarno-administracyjnym; Instalacja Solarna Legionowo, ul. Chrobrego dz. ew. nr 49 w obr. ew. nr 33. Przedmiot specyfikacji i zakres robót budowlanych Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót instalacji solarnej wykorzystującej energię słoneczną do przygotowania ciepłej wody uŝytkowej. Specyfikacja techniczna będzie stosowana jako materiał przetargowy i kontraktowy przy zleceniu i realizacji prac. Zakres robót objętych niniejszą specyfikacją techniczną jest zgodny z opisem wg Wspólnego Słownika Zamówień ( CPV ) nr i obejmuje: - kolektory słoneczne, - rurociągi cieplne, - zbiorniki buforowy i ciepłej wody uŝytkowej, - zawory odcinające i armaturę regulacyjną, - odpowietrzniki automatyczne, - pompy obiegowe, - regulator sterujący, - naczynie przeponowe, - izolacja termiczna rurociągów, - próby, uruchomienie i odbiory instalacji. Wyszczególnienie i opis prac towarzyszących oraz robót tymczasowych Do prac towarzyszących związanych z wykonaniem instalacji solarnej naleŝą: - montaŝ konstrukcji nośnych pod kolektory słoneczne, - wykonanie przebić dla rurociągów przez przegrody budowlane, - działania ochronne zgodnie z wymaganiami BHP, - dostarczenie materiałów eksploatacyjnych - utrzymanie ruchowe drobnych urządzeń i narzędzi, - usuwanie odpadów z terenu budowy oraz usuwanie zanieczyszczeń wynikających z prowadzonych prac, - ewentualnie inwentaryzacja powykonawcza ( jeśli będą odstępstwa od dokumentacji projektowej ). Do robót tymczasowych zalicza się: - ustawienie i demontaŝ rusztowań niezbędnych do montaŝu kolektorów i rurociągów, - inne prace towarzyszące mogą być uwzględnione na zasadzie umowy między Inwestorem i Wykonawcą. Informacje o terenie budowy Informacje dotyczące organizacji robót budowlanych, ochrony środowiska, zaplecza dla potrzeb wykonawcy, ogrodzenia, warunków dotyczących organizacji ruchu itp. zawarte są w specyfikacji technicznej architektury. 3

4 Nazwy i kody robót Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz rozporządzeniem nr 2195/2002 z r. w sprawie Wspólnego Słownika Zamówień, instalacji wentylacji i klimatyzacji dotyczą następujące kody: Instalacja solarna roboty w zakresie instalacji budowlanych hydraulika i roboty sanitarne instalowanie centralnego ogrzewania roboty instalacyjne hydrauliczne roboty izolacyjne izolacja cieplna. Określenia podstawowe Określenia podstawowe podane w niniejszej specyfikacji technicznej są zgodne z określeniami w PN-B oraz z Warunkami Technicznymi Wykonania i Odbioru Instalacji Sanitarnych i Centralnego Ogrzewania opracowanych przez COBRTI-INSTAL z 2002r zeszyty nr: 1, 4, 6, 7. Ogólne wymagania dotyczące robót Podstawą prac jest projekt techniczny instalacji solarnej hali widowiskowosportowej z zapleczem. Dokumentacja techniczna dostarczona przez Inwestora, przed jej przekazaniem na budowę powinna być sprawdzona w przedsiębiorstwie wykonawczym, w szczególności pod kątem moŝliwości technicznych realizacji zgodnie z obowiązującymi przepisami BHP, rodzajem stosowanych materiałów i rozwiązań technicznych. Wszelkie uzasadnione zmiany i odstępstwa proponowane przez wykonawcę, powinny być obustronnie uzgodnione w terminie zapewniającym nieprzerwany tok wykonawstwa. Decyzje o zmianach, wprowadzonych w czasie wykonawstwa, powinny być kaŝdorazowo potwierdzone wpisem inspektora nadzoru do dziennika budowy, a w przypadku uznanych przez niego za konieczne równieŝ potwierdzone przez autora projektu. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniŝenia wartości funkcjonalnych i uŝytkowych instalacji, a jeŝeli dotyczą zmiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej i winny być uzgodnione z autorem projektu. Całość robót wykonać zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie Warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Z dnia r. Nr75 poz. 690 wraz z późniejszymi zmianami ). 4

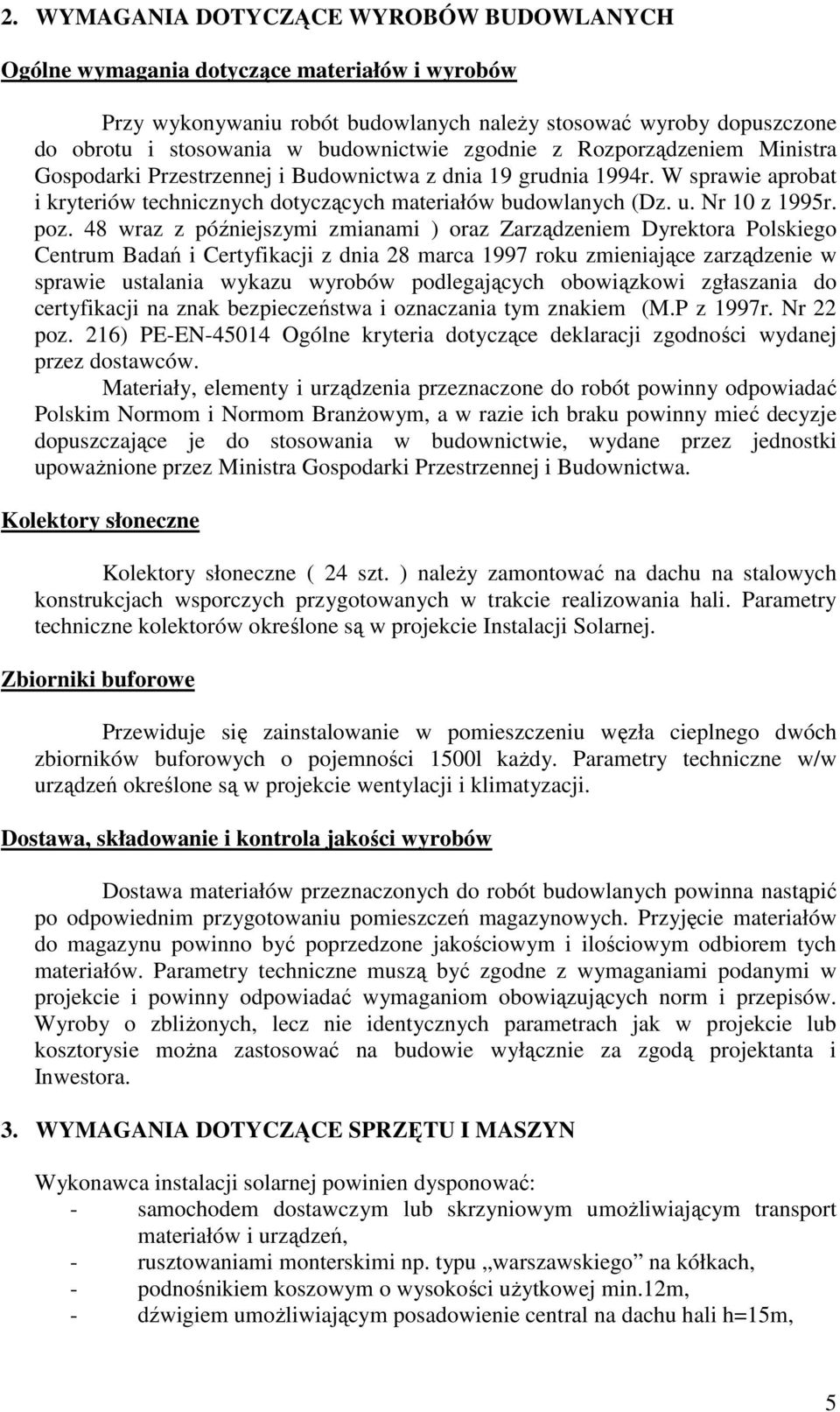

5 2. WYMAGANIA DOTYCZĄCE WYROBÓW BUDOWLANYCH Ogólne wymagania dotyczące materiałów i wyrobów Przy wykonywaniu robót budowlanych naleŝy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. W sprawie aprobat i kryteriów technicznych dotyczących materiałów budowlanych (Dz. u. Nr 10 z 1995r. poz. 48 wraz z późniejszymi zmianami ) oraz Zarządzeniem Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia 28 marca 1997 roku zmieniające zarządzenie w sprawie ustalania wykazu wyrobów podlegających obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem (M.P z 1997r. Nr 22 poz. 216) PE-EN Ogólne kryteria dotyczące deklaracji zgodności wydanej przez dostawców. Materiały, elementy i urządzenia przeznaczone do robót powinny odpowiadać Polskim Normom i Normom BranŜowym, a w razie ich braku powinny mieć decyzje dopuszczające je do stosowania w budownictwie, wydane przez jednostki upowaŝnione przez Ministra Gospodarki Przestrzennej i Budownictwa. Kolektory słoneczne Kolektory słoneczne ( 24 szt. ) naleŝy zamontować na dachu na stalowych konstrukcjach wsporczych przygotowanych w trakcie realizowania hali. Parametry techniczne kolektorów określone są w projekcie Instalacji Solarnej. Zbiorniki buforowe Przewiduje się zainstalowanie w pomieszczeniu węzła cieplnego dwóch zbiorników buforowych o pojemności 1500l kaŝdy. Parametry techniczne w/w urządzeń określone są w projekcie wentylacji i klimatyzacji. Dostawa, składowanie i kontrola jakości wyrobów Dostawa materiałów przeznaczonych do robót budowlanych powinna nastąpić po odpowiednim przygotowaniu pomieszczeń magazynowych. Przyjęcie materiałów do magazynu powinno być poprzedzone jakościowym i ilościowym odbiorem tych materiałów. Parametry techniczne muszą być zgodne z wymaganiami podanymi w projekcie i powinny odpowiadać wymaganiom obowiązujących norm i przepisów. Wyroby o zbliŝonych, lecz nie identycznych parametrach jak w projekcie lub kosztorysie moŝna zastosować na budowie wyłącznie za zgodą projektanta i Inwestora. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca instalacji solarnej powinien dysponować: - samochodem dostawczym lub skrzyniowym umoŝliwiającym transport materiałów i urządzeń, - rusztowaniami monterskimi np. typu warszawskiego na kółkach, - podnośnikiem koszowym o wysokości uŝytkowej min.12m, - dźwigiem umoŝliwiającym posadowienie central na dachu hali h=15m, 5

6 - narzędziami monterskimi (wiertarki, wkrętarki, przecinarki, poziomice itp.) UŜywany sprzęt powinien posiadać wymagane certyfikaty UDT i spełniać wymogi BHP. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Środki transportowe powinny być odpowiednio przystosowane do transportu urządzeń niezbędnych do wykonania prac. Podczas transportu, załadunku i wyładunku oraz składowaniu urządzeń i materiałów naleŝy przestrzegać zaleceń wytwórców. Załadunek i rozładunek powinien odbywać się ostroŝnie, aby nie uszkodzić kolektorów słonecznych, zbiorników, pomp i armatury. NaleŜy je ustawiać równomiernie na przestrzeni ładunkowej i zabezpieczyć przed moŝliwością przesuwania się w czasie transportu. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1. Ogólne wymagania dotyczące robót Roboty montaŝowe instalacji powinny być wykonane zgodnie z dokumentacją techniczną zatwierdzona przez Inwestora, obowiązującymi przepisami BHP, Warunkami technicznymi wykonania i odbioru instalacji sanitarnych i przemysłowych opracowanych przez COBRTI-INSTAL z 2002r. oraz zaleceniami producentów materiałów i urządzeń. JeŜeli po zamontowaniu urządzeń instalacji solarnej wykonywane są dalsze roboty budowlano-montaŝowe mogące spowodować uszkodzenie urządzeń naleŝy je odpowiednio zabezpieczyć Warunki przystąpienia do robót - Dokumentacja techniczna, dostarczona przez Inwestora, przed jej przekazaniem na budowę powinna być sprawdzona w przedsiębiorstwie wykonawczym, w szczególności pod kątem moŝliwości technicznych realizacji zgodnie z obowiązującymi przepisami BHP, rodzajem stosowanych materiałów i rozwiązań technicznych, - Wszelkie uzasadnione zmiany i odstępstwa proponowane przez wykonawcę, powinny być obustronnie uzgodnione w terminie zapewniającym nieprzerwany tok prac, - Decyzje o zmianach, wprowadzonych w czasie wykonawstwa, powinny być kaŝdorazowo potwierdzone wpisem Inspektora nadzoru do dziennika budowy, a w przypadkach uznanych przez niego za konieczne potwierdzone przez autora projektu Prace przygotowawcze 1 d.1 - Przebicie otworów w stropie ceramicznym 2 szt. 2 d.1 - Konstrukcje stalowe do montaŝu paneli kolektorów słonecznych t 3 d.1 - Konstrukcje podparć rurociągów stalowych dn 20-40mm t 6

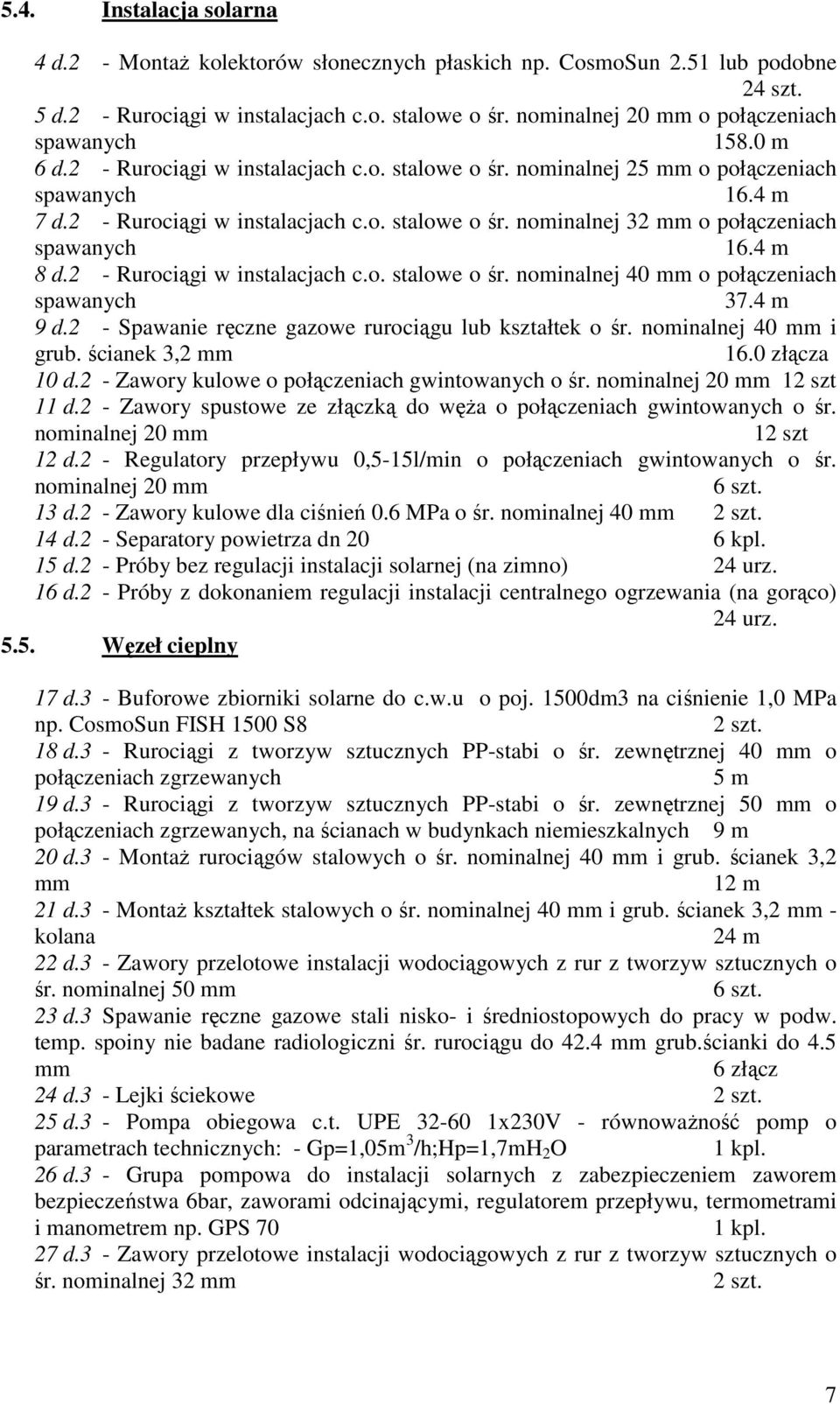

7 5.4. Instalacja solarna 4 d.2 - MontaŜ kolektorów słonecznych płaskich np. CosmoSun 2.51 lub podobne 24 szt. 5 d.2 - Rurociągi w instalacjach c.o. stalowe o śr. nominalnej 20 mm o połączeniach spawanych m 6 d.2 - Rurociągi w instalacjach c.o. stalowe o śr. nominalnej 25 mm o połączeniach spawanych 16.4 m 7 d.2 - Rurociągi w instalacjach c.o. stalowe o śr. nominalnej 32 mm o połączeniach spawanych 16.4 m 8 d.2 - Rurociągi w instalacjach c.o. stalowe o śr. nominalnej 40 mm o połączeniach spawanych 37.4 m 9 d.2 - Spawanie ręczne gazowe rurociągu lub kształtek o śr. nominalnej 40 mm i grub. ścianek 3,2 mm 16.0 złącza 10 d.2 - Zawory kulowe o połączeniach gwintowanych o śr. nominalnej 20 mm 12 szt 11 d.2 - Zawory spustowe ze złączką do węŝa o połączeniach gwintowanych o śr. nominalnej 20 mm 12 szt 12 d.2 - Regulatory przepływu 0,5-15l/min o połączeniach gwintowanych o śr. nominalnej 20 mm 6 szt. 13 d.2 - Zawory kulowe dla ciśnień 0.6 MPa o śr. nominalnej 40 mm 2 szt. 14 d.2 - Separatory powietrza dn 20 6 kpl. 15 d.2 - Próby bez regulacji instalacji solarnej (na zimno) 24 urz. 16 d.2 - Próby z dokonaniem regulacji instalacji centralnego ogrzewania (na gorąco) 24 urz Węzeł cieplny 17 d.3 - Buforowe zbiorniki solarne do c.w.u o poj. 1500dm3 na ciśnienie 1,0 MPa np. CosmoSun FISH 1500 S8 2 szt. 18 d.3 - Rurociągi z tworzyw sztucznych PP-stabi o śr. zewnętrznej 40 mm o połączeniach zgrzewanych 5 m 19 d.3 - Rurociągi z tworzyw sztucznych PP-stabi o śr. zewnętrznej 50 mm o połączeniach zgrzewanych, na ścianach w budynkach niemieszkalnych 9 m 20 d.3 - MontaŜ rurociągów stalowych o śr. nominalnej 40 mm i grub. ścianek 3,2 mm 12 m 21 d.3 - MontaŜ kształtek stalowych o śr. nominalnej 40 mm i grub. ścianek 3,2 mm - kolana 24 m 22 d.3 - Zawory przelotowe instalacji wodociągowych z rur z tworzyw sztucznych o śr. nominalnej 50 mm 6 szt. 23 d.3 Spawanie ręczne gazowe stali nisko- i średniostopowych do pracy w podw. temp. spoiny nie badane radiologiczni śr. rurociągu do 42.4 mm grub.ścianki do 4.5 mm 6 złącz 24 d.3 - Lejki ściekowe 2 szt. 25 d.3 - Pompa obiegowa c.t. UPE x230V - równowaŝność pomp o parametrach technicznych: - Gp=1,05m 3 /h;hp=1,7mh 2 O 1 kpl. 26 d.3 - Grupa pompowa do instalacji solarnych z zabezpieczeniem zaworem bezpieczeństwa 6bar, zaworami odcinającymi, regulatorem przepływu, termometrami i manometrem np. GPS 70 1 kpl. 27 d.3 - Zawory przelotowe instalacji wodociągowych z rur z tworzyw sztucznych o śr. nominalnej 32 mm 2 szt. 7

8 28 d.3 - Zawory przelotowe i zwrotne instalacji wodociągowych z rur z tworzyw sztucznych o śr. nominalnej 50 mm 1 szt. 29 d.3 - Zawory odpowietrzające automatyczne o śr. 15 mm 4 szt. 30 d.3 - Zbiorniki odpowietrzające z rury Dn65mm l=25cm wraz z deklem 3 szt. 31 d.3 - Termometry techniczne proste P/0-100/1-100 z zamocowaniem 2 szt. 32 d.3 - Termometry techniczne proste P/0-200/1-100 z zamocowaniem 4 szt. 33 d.3 - Manometry M/160R/0-6/1N z rurką syfonową i kurkiem manom 4 szt. 34 d.3 - Zawory bezpieczeństwa membranowe do c.w. dla ciśnień 0,6 MPa o śr. nominalnej 32 mm 1 szt. 35 d.3 - Naczynia wzbiorcze przeponowe do c.o. na ciśnienie robocze 1,0 MPa o pojemności całkowitej 60 dm3 np.: SOLAR M 140 prod. Reflex 1 szt. 36 d.3 - Zawory odcinające kołpakowe o śr. nominalnej 25 mm - połączenie rozłączne na rurze wzbiorczej 1 szt. 37 d.3 - Odwodnienia rurociągów sieci cieplnych o śr. 40 mm dla ciśnień 1.6 MPa - zawory kulowe spawane dn 15mm 6 kpl. 38 d.3 - Próby szczelności węzłów cieplnych wymiennikowych o ogólnej pow. ogrzewalnej wymienników do 15 m2 1 węzeł 39 d.3 - Uruchomienie węzłów cieplnych 1 kpl. 40 d.3 - Czyszczenie przez szczotkowanie mechaniczne do trzeciego stopnia czystości rurociągów o śr. zewn. do 57 mm (stan wyjściowy powierzchni B) 8.5 m 2 41 d.3 - Odtłuszczanie rurociągów 8.5 m 2 42 d.3 - Malowanie pędzlem farbami do gruntowania miniowymi rurociągów o śr. zewn. do 57 mm Krotność = m 2 43 d.3 - Napełnianie instalacji solarnej płynem niezamarzającym - glikol propylenowy 60/ dm Automatyka 44 d.4 - Elektryczny układ zdalnego przeniesienia wskazań - elektroniczny regulator solarny w wykonaniu IP44 wraz z dostawą regulatora 1 ukł. 45 d.4 - Układy elektrycznej regulacji ciągłej temperatury z zastosowaniem siłownika - zawór trójdrogowy śr.40mm 1 ukł. 46 d.4 - Czujnik temperatury w kolektorze - dostawa z automatyką solarną 1 ukl. 47 d.4 - Czujnik temperatury w zasobniku buforowym 2 ukl Izolacja cieplna 5 IZOLACJA CIEPLNA 48 d.5 - Izolacja o grubości 100 mm rurociągów o śr.zew.27 mm otulinami z wełny mineralnej np. ROCKWOOL 146 m 49 d.5 - Izolacja o grubości 100 mm rurociągów o śr.zew.34 mm otulinami z wełny mineralnej np. ROCKWOOL 16.4 m 50 d.5 - Izolacja o grubości 100 mm rurociągów o śr.zew.43 mm otulinami z wełny mineralnej np. ROCKWOOL 16.4 m 51 d.5 - Izolacja o grubości 100 mm rurociągów o śr.zew.48 mm otulinami z wełny mineralnej np. ROCKWOOL 14.2 m 52 d.5 - MontaŜ otulin termoizolacyjnych "STEINONORM 300" typ M I P S dla rurociągów o śr. 40 mm, gr. izolacji 30 mm 34 m 53 d.5 - Osłony stalowe z blachy ocynkowanej rurociągów solarnych w izolacji z wełny mineralnej gr. 100mm 173 m 2 8

9 6. KONTROLA I BADANIA PRZY ODBIORZE Badania, kontrola działania i odbiór instalacji solarnej powinny być przeprowadzone zgodnie z Warunkami technicznymi wykonania i odbioru instalacji sanitarnych i przemysłowych opracowanych przez COBRTI-INSTAL z 2002r. Przed przystąpieniem do prób rozruchowych instalacji solarnej naleŝy dokonać przeglądu zamontowanych urządzeń i sprawdzić ich zgodność z projektem oraz obowiązującymi przepisami i zasadami technicznymi. NaleŜy sprawdzić czystość instalacji, dostępność dla obsługi, konserwacji i serwisu oraz sprawdzić kompletność dokumentów niezbędnych do eksploatacji instalacji. W czasie próbnego rozruchu urządzeń naleŝy skontrolować: - szczelność połączeń, - prawidłowość pracy pomp, - kontrolę ciśnienia dyspozycyjnego pomp, - kontrolę ciśnienia w naczyniu przeponowym. Pozytywna ocena prób i uruchomienie stanowi podstawę do podjęcia pracy przez komisję odbioru technicznego urządzeń. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Jednostką obmiarową dla instalacji solarnych są: - m dla robót związanych z montaŝem i izolacją rurociągów - m 2 dla robót związanych z obudową rurociągów, - szt. dla elementów i urządzeń. Obmiar powinien być wykonany w jednostkach i zgodnie z zasadami przyjętymi w kosztorysowaniu. 8. OPIS SPOSOBU ODBIORU ROBÓT Wymagania i badania przy odbiorze urządzeń wentylacyjnych określa PN-EN Wzory protokołów odbiorowych załączone są w Warunkach technicznych wykonania i odbioru instalacji sanitarnych i przemysłowych Odbiory międzyoperacyjne Odbiory międzyoperacyjne są elementem kontroli jakości wykonania robót poprzedzających wykonanie instalacji solarnej. Odbiorowi międzyoperacyjnemu podlegają następujące elementy robót: - otwory w przegrodach ( stropy i ściany ), - ramy wsporcze pod kolektory słoneczne Odbiór końcowy Po zakończeniu prób i regulacji instalacji naleŝy dokonać komisyjnego odbioru końcowego. W skład komisji wchodzi kierownik robót montaŝowych oraz przedstawiciele generalnego wykonawcy, inwestora i uŝytkownika. Przy odbiorze końcowym naleŝy przedstawić komisji następujące dokumenty: - dokumentację techniczną z naniesionymi ewentualnymi zmianami i uzupełnieniami dokonanymi w czasie budowy, - dziennik budowy i ksiąŝkę obmiarów, 9

10 - protokoły wykonanych prób i badań, - świadectwa jakości wydane przez dostawców urządzeń podlegających odbiorom technicznym, a takŝe niezbędne decyzje o dopuszczeniu do stosowania w budownictwie, - instrukcje obsługi. 9. OPIS SPOSOBU ROZLICZANIA ROBÓT TYMCZASOWYCH I TOWARZYSZĄCYCH Podstawą rozliczeń robót tymczasowych są protokoły z odbiorów częściowych. Zakres odbiorów częściowych określonych w pkt 8 moŝe ulec zmianie stosownie do ustaleń między wykonawcą, a inwestorem. W przypadku negatywnej oceny jakości wykonania robót albo ich przydatności do prawidłowego wykonania instalacji, w protokole naleŝy określić zakres i termin wykonania prac naprawczych lub uzupełniających. Po wykonaniu tych prac naleŝy ponownie dokonać odbioru międzyoperacyjnego. 10. DOKUMENTY ODNIESIENIA Dokumentacja projektowa Podstawą do wykonania robót związanych z instalacją solarną są: - Projekt wykonawczy INSTALACJI SOLARNEJ, Hali widowiskowosportowej, Legionowo, ul. Chrobrego dz. ew. nr 44 w obr. ew. nr 39, - Niniejsza specyfikacja, - Przedmiar i kosztorys instalacji solarnej dla w/w obiektu, Warunki techniczne wykonania i odbioru instalacji sanitarnych i przemysłowych COBRTI-INSTAL z 2002r Normy PN 81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Instalacje kanalizacyjne. PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych. PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze. PN-B-02424:199 Rurociągi. Kształtki. Wymagania i metody badań. PN-B-73002:1996 Instalacje wodociągowe. Zbiorniki ciśnieniowe. Wymagania i PN-ISO 7-1:1995 badania. Gwinty rurowe połączeń ze szczelnością uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia. PN-90/B Ogrzewnictwo. Instalacje centralnego ogrzewania. Terminologia. 10

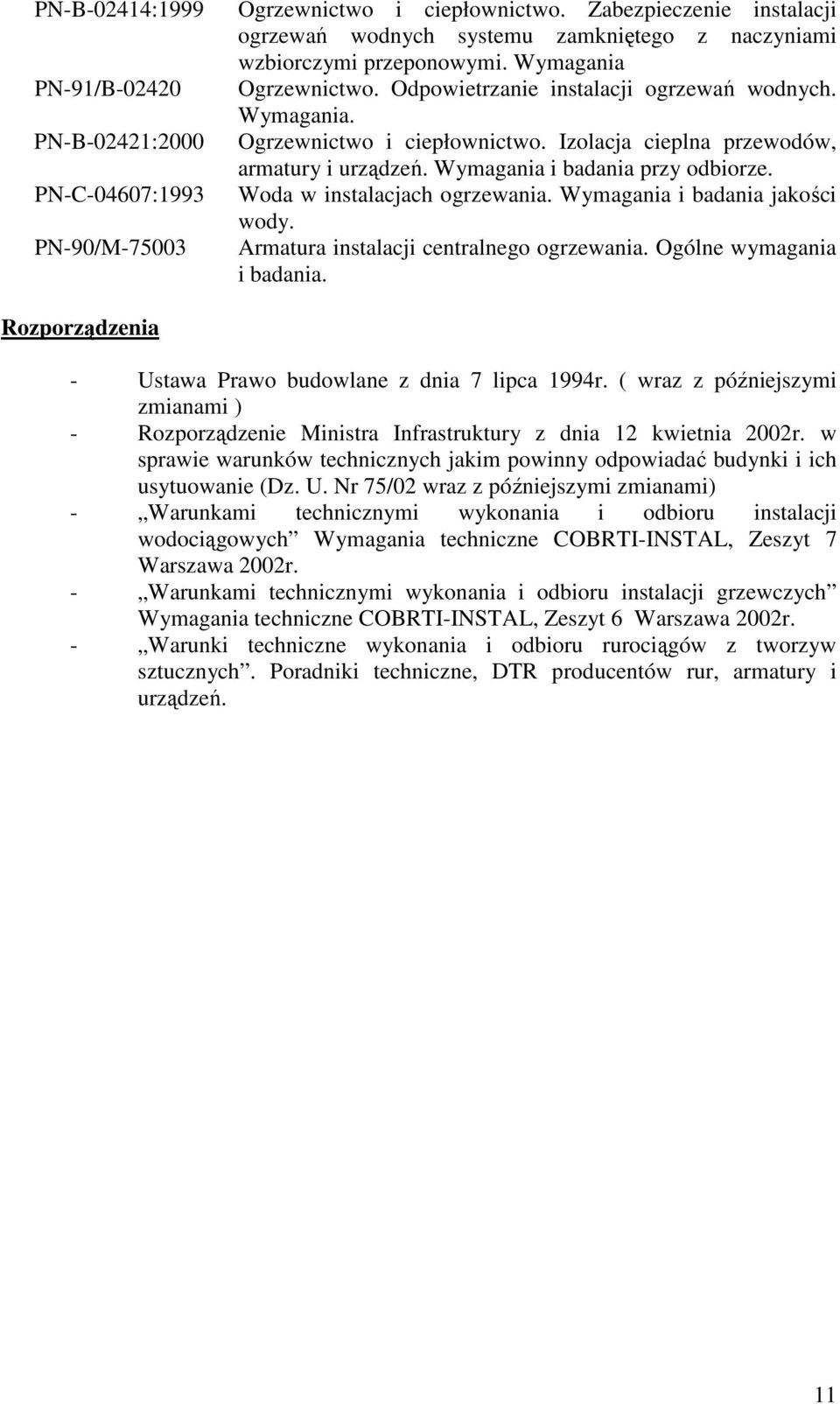

11 PN-B-02414:1999 PN-91/B PN-B-02421:2000 PN-C-04607:1993 PN-90/M Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania. Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. Woda w instalacjach ogrzewania. Wymagania i badania jakości wody. Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania. Rozporządzenia - Ustawa Prawo budowlane z dnia 7 lipca 1994r. ( wraz z późniejszymi zmianami ) - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/02 wraz z późniejszymi zmianami) - Warunkami technicznymi wykonania i odbioru instalacji wodociągowych Wymagania techniczne COBRTI-INSTAL, Zeszyt 7 Warszawa 2002r. - Warunkami technicznymi wykonania i odbioru instalacji grzewczych Wymagania techniczne COBRTI-INSTAL, Zeszyt 6 Warszawa 2002r. - Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych. Poradniki techniczne, DTR producentów rur, armatury i urządzeń. 11
