1 KORI Ptak Krzysztof Wołomin, ul. 1 Maja 11/24 Wymiana instalacji kontroli dostępu, sygnalizacji włamania i napadu, monitoringu wizyjnego Klasyfikacja robót wg. Wspólnego Słownika Zamówień Kamery telewizyjne o obwodzie zamkniętym Systemy nadzoru o obwodzie zamkniętym Urządzenia sieciowe Systemy alarmowe System kontroli dostępu Roboty w zakresie okablowania elektrycznego Instalowanie przeciwwłamaniowych systemów alarmowych Instalowanie infrastruktury okablowania Usługi instalowania urządzeń komputerowych i przetwarzania informacji Usługi instalowania systemów sterowania i kontroli NAZWA INWESTYCJI : "Modernizacja układów wentylacji i klimatyzacji w budynku "C" Biblioteki Narodowej w Warszawie Al. Niepodległości 213" w zakresie "Wymiany instalacji elektrycznych i teletechnicznych w budynku "C" na terenie Biblioteki Narodowej w Warszawie". ADRES INWESTYCJI : Warszawa, Al. Niepodległości 213 INWESTOR : Biblioteka Narodowa w Warszawie ADRES INWESTORA : Warszawa, Al. Niepodległości 213 BRANŻA : Elektryczna DATA OPRACOWANIA : luty 2014 Stawka roboczogodziny : 0.00 zł : 4 kw. 13 NARZUTY Wartość kosztorysowa robót bez podatku VAT : 0.00 zł Słownie: zero i 00/100 zł WYKONAWCA : INWESTOR : Data opracowania luty 2014 Data zatwierdzenia Dokument został opracowany przy pomocy programu NORMA PRO

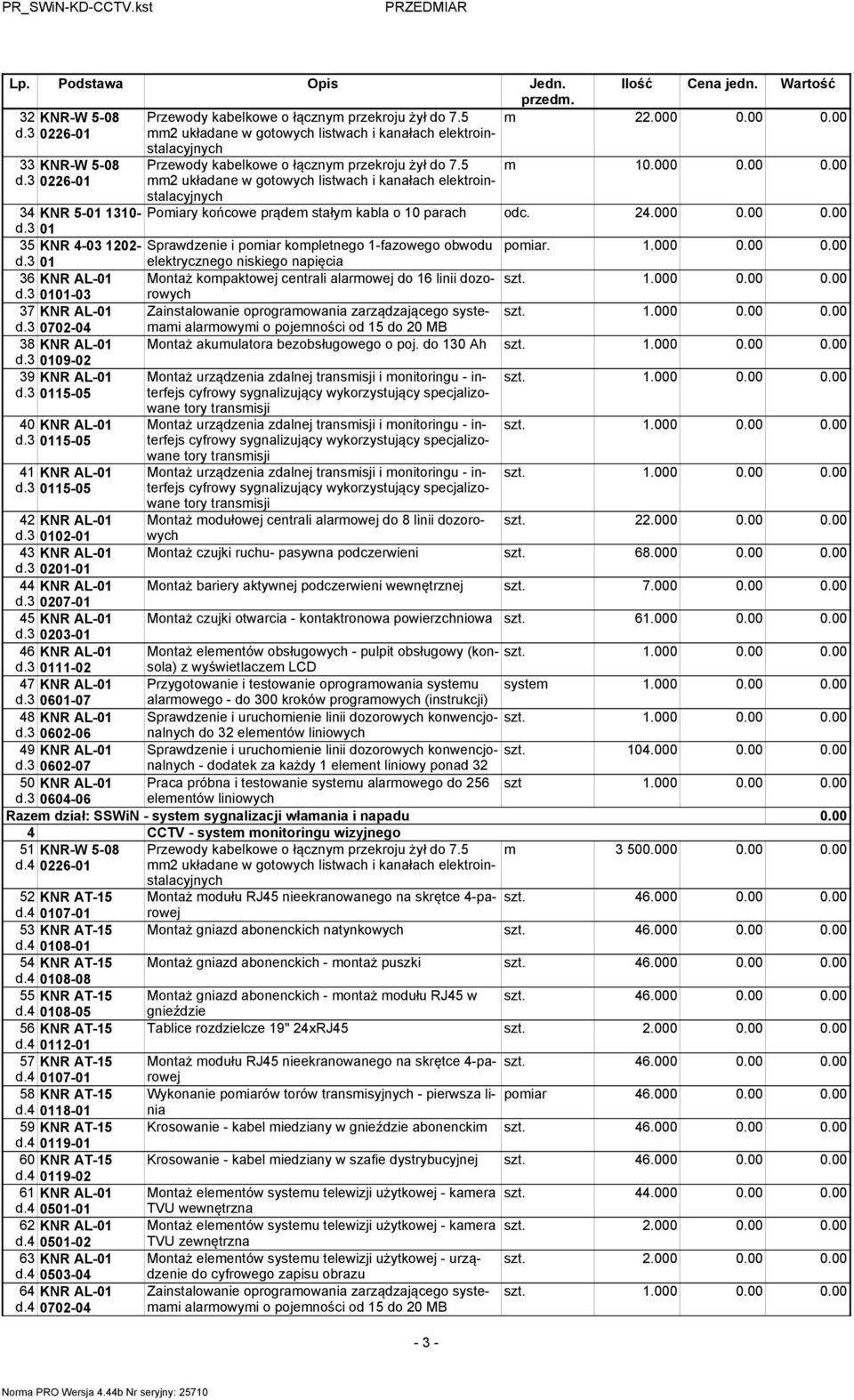

2 1 Trasy kablowe 1 KNR Montaż listew ściennych z PCV na ścianach i sufitach m d.1 04 betonowych za pomocą kołków rozporowych 2 KNNR Rury winidurowe o śr.do 47 mm układane n.t. na podłożu m d.1 08 innym niż beton 3 KNR Uszczelnianie wprowadzeń przejść przez ściany zaprawą szt d.1 09 ognioochronną Razem dział: Trasy kablowe SKD - System kontroli dostępu 4 KNR-W 5-08 mm2 układane w gotowych listwach i kanałach elektroin- m KNR-W KNR-W KNR-W 5-08 m m m KNR Pomiary końcowe prądem stałym kabla o 10 parach odc d KNR Sprawdzenie i pomiar kompletnego 1-fazowego obwodu pomiar d.2 01 elektrycznego niskiego napięcia 10 KNR AL-01 Montaż elementów systemu kontroli dostępu - kontroler szt d (sterownik) dla 16 wejść kontrolowanych 11 KNR AL-01 Montaż elementów systemu kontroli dostępu - kontroler szt d (sterownik) dla 1 wejścia kontrolowanego 12 KNR AL-01 Montaż elementów obsługowych - kombinowany system szt d obsługowy - czytnik kart i klawiatura szyfrowa 13 KNR AL-01 Montaż dodatkowego wyposażenia centrali alarmowej - d drukarka zewnętrzna 14 wycena własna Dostawa kart Mifare z paskiem magnetycznym szt d.2 15 KNR AL-01 Montaż elektromechanicznych elementów blokujących - szt d elektrozaczep w wykonaniu standard 16 KNR AL-01 Montaż elektromechanicznych elementów blokujących - szt d elektrozaczep w wykonaniu standard 17 KNR AL-01 Montaż elektromechanicznych elementów blokujących - szt d gałki do drzwi 18 KNR AL-01 d Dodatek za utrudnienia przy montażu elektromechanicznego elementu blokującego w drzwiach przeciwpożaro- szt wych 19 KNR AL-01 Montaż zasilacza do 12 V DC/65 W d KNR AL-01 Montaż zasilacza do 12 V DC/40 W szt d KNR AL-01 Montaż akumulatora bezobsługowego o poj. do 130 Ah d KNR AL-01 Montaż akumulatora bezobsługowego o poj. do 130 Ah szt d KNR AL-01 Montaż ręcznych ostrzegaczy pożaru - przycisk typu szt d konwencjonalnego 24 KNR AL-01 Montaż standardowego zestawu PC, oprogramowania d systemowego 25 KNR AL-01 Zainstalowanie oprogramowania zarządzającego systemami d alarmowymi o pojemności od 15 do 20 MB 26 KNR AL-01 Praca próbna systemu kontroli dostępu - próby pomontażowe szt d klawiatury obsługującej PIN-kod 27 KNR AL-01 Praca próbna systemu kontroli dostępu - próby pomontażowe szt d sterownika (kontrolera) magistrali 28 KNR AL-01 Praca próbna systemu kontroli dostępu - próby pomontażowe szt d czytnika identyfikującego 29 KNR AL-01 Praca próbna systemu kontroli dostępu - próby pomontażowe szt d elektromechanicznych elementów blokujących Razem dział: SKD - System kontroli dostępu SSWiN - system sygnalizacji włamania i napadu 30 KNR-W 5-08 m d mm2 układane w gotowych listwach i kanałach elektroin- 31 KNR-W 5-08 d m

3 32 KNR-W 5-08 d mm2 układane w gotowych listwach i kanałach elektroin- m KNR-W 5-08 d m KNR Pomiary końcowe prądem stałym kabla o 10 parach odc d KNR Sprawdzenie i pomiar kompletnego 1-fazowego obwodu pomiar d.3 01 elektrycznego niskiego napięcia 36 KNR AL-01 Montaż kompaktowej centrali alarmowej do 16 linii dozorowych d KNR AL-01 Zainstalowanie oprogramowania zarządzającego systemami d alarmowymi o pojemności od 15 do 20 MB 38 KNR AL-01 Montaż akumulatora bezobsługowego o poj. do 130 Ah d KNR AL-01 d Montaż urządzenia zdalnej transmisji i monitoringu - interfejs cyfrowy sygnalizujący wykorzystujący specjalizo- 40 KNR AL-01 d KNR AL-01 d wane tory transmisji Montaż urządzenia zdalnej transmisji i monitoringu - interfejs cyfrowy sygnalizujący wykorzystujący specjalizowane tory transmisji Montaż urządzenia zdalnej transmisji i monitoringu - interfejs cyfrowy sygnalizujący wykorzystujący specjalizowane tory transmisji 42 KNR AL-01 Montaż modułowej centrali alarmowej do 8 linii dozorowych szt d KNR AL-01 Montaż czujki ruchu- pasywna podczerwieni szt d KNR AL-01 Montaż bariery aktywnej podczerwieni wewnętrznej szt d KNR AL-01 Montaż czujki otwarcia - kontaktronowa powierzchniowa szt d KNR AL-01 Montaż elementów obsługowych - pulpit obsługowy (konsola) d z wyświetlaczem LCD 47 KNR AL-01 Przygotowanie i testowanie oprogramowania systemu system d alarmowego - do 300 kroków programowych (instrukcji) 48 KNR AL-01 Sprawdzenie i uruchomienie linii dozorowych konwencjonalnych d do 32 elementów liniowych 49 KNR AL-01 Sprawdzenie i uruchomienie linii dozorowych konwencjonalnych szt d dodatek za każdy 1 element liniowy ponad KNR AL-01 Praca próbna i testowanie systemu alarmowego do 256 szt d elementów liniowych Razem dział: SSWiN - system sygnalizacji włamania i napadu CCTV - system monitoringu wizyjnego 51 KNR-W 5-08 d mm2 układane w gotowych listwach i kanałach elektroin- m KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AT-15 d KNR AL-01 d KNR AL-01 d KNR AL-01 d KNR AL-01 d Montaż modułu RJ45 nieekranowanego na skrętce 4-parowej szt Montaż gniazd abonenckich natynkowych szt Montaż gniazd abonenckich - montaż puszki szt Montaż gniazd abonenckich - montaż modułu RJ45 w szt gnieździe Tablice rozdzielcze 19" 24xRJ45 szt Montaż modułu RJ45 nieekranowanego na skrętce 4-parowej szt Wykonanie pomiarów torów transmisyjnych - pierwsza linia pomiar Krosowanie - kabel miedziany w gnieździe abonenckim szt Krosowanie - kabel miedziany w szafie dystrybucyjnej szt Montaż elementów systemu telewizji użytkowej - kamera TVU wewnętrzna szt Montaż elementów systemu telewizji użytkowej - kamera szt TVU zewnętrzna Montaż elementów systemu telewizji użytkowej - urządzenie szt do cyfrowego zapisu obrazu Zainstalowanie oprogramowania zarządzającego systemami alarmowymi o pojemności od 15 do 20 MB - 3 -

4 65 KNR AL-01 Przygotowanie i testowanie oprogramowania systemu system d alarmowego - do 200 kroków programowych (instrukcji) 66 KNR AL-01 Uruchomienie systemu TVU - linia transmisji wizji linia d KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - urządzenie d aktywne Razem dział: CCTV - system monitoringu wizyjnego Sieć IP systemów bezpieczeństwa 68 KNR AT-15 Montaż szaf dystrybucyjnych 19" stojących kpl d KNR AT-15 Dodatek do kol za wielkość szafy stojącej - 33U- kpl d U 70 KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - panel kpl d wentylacyjny 71 KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - listwa kpl d zasilająca 72 KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - organizator szt d kabla 73 KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - organizator szt d kabla 74 KNR-W 5-08 m d KNR AT-15 Montaż modułu RJ45 nieekranowanego na skrętce 4-parowej szt d KNR AT-15 Montaż gniazd abonenckich natynkowych szt d KNR AT-15 Montaż gniazd abonenckich - montaż puszki szt d KNR AT-15 Montaż gniazd abonenckich - montaż modułu RJ45 w szt d gnieździe 79 KNR AT-15 Tablice rozdzielcze 19" 24xRJ45 szt d KNR AT-15 Montaż modułu RJ45 nieekranowanego na skrętce 4-parowej szt d KNR AT-15 Wykonanie pomiarów torów transmisyjnych - pierwsza linia pomiar d KNR AT-15 Krosowanie - kabel miedziany w gnieździe abonenckim szt d KNR AT-15 Krosowanie - kabel miedziany w szafie dystrybucyjnej szt d KNR AT-15 Układanie pionowego okablowania strukturalnego - odcinek m kabla d poziomy, 1 kabel 85 KNR AT-15 Tablice rozdzielcze światłowodowe szt d KNR AT-15 Spawanie kabla światłowodowego wielomodowego w kasetach szt d światłowodowych 87 KNR AT-15 Wykonanie pomiarów torów transmisyjnych - pierwsza linia pomiar d KNR AT-15 Krosowanie - kabel światłowodowy w szafie dystrybucyjnej szt d KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - zasilacz kpl KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - zasilacz kpl KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - zasilacz kpl KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - zasilacz kpl KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - urządzenie szt d aktywne 94 KNR AT-15 Montaż wyposażenia szaf dystrybucyjnych 19" - urządzenie d aktywne Razem dział: Sieć IP systemów bezpieczeństwa System zarządzania / wizualizacji systemów bezpieczeństwa 95 KNR AL-01 Montaż standardowego zestawu PC, oprogramowania d systemowego 96 KNR AL-01 Zainstalowanie oprogramowania zarządzającego systemami d alarmowymi o pojemności od 15 do 20 MB 97 KNR AL-01 d Montaż standardowego zestawu PC, oprogramowania systemowego 98 d.6 KNR AL Montaż standardowego zestawu PC, oprogramowania systemowego - 4 -

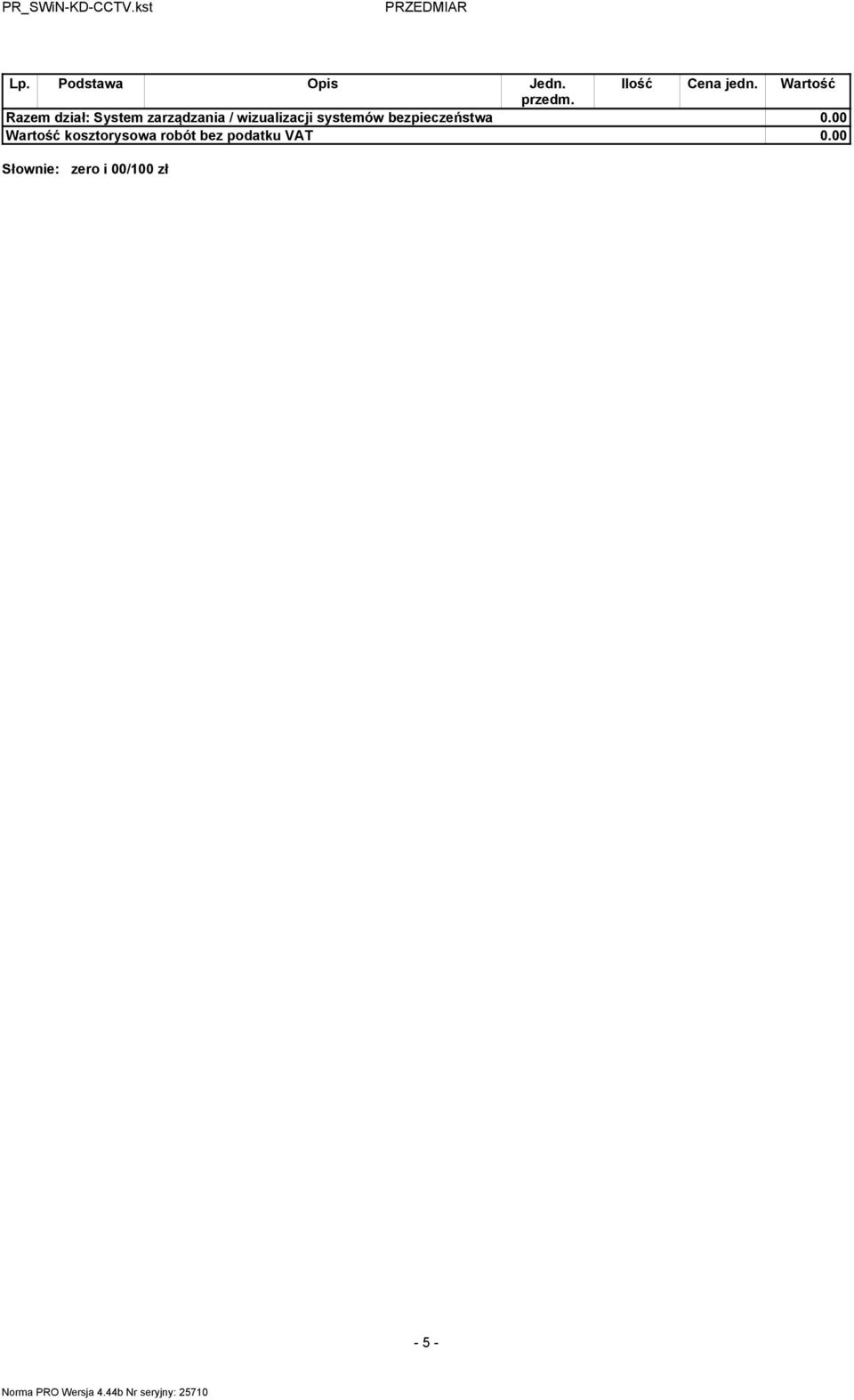

5 Razem dział: System zarządzania / wizualizacji systemów bezpieczeństwa 0.00 Wartość kosztorysowa robót bez podatku VAT 0.00 Słownie: zero i 00/100 zł - 5 -

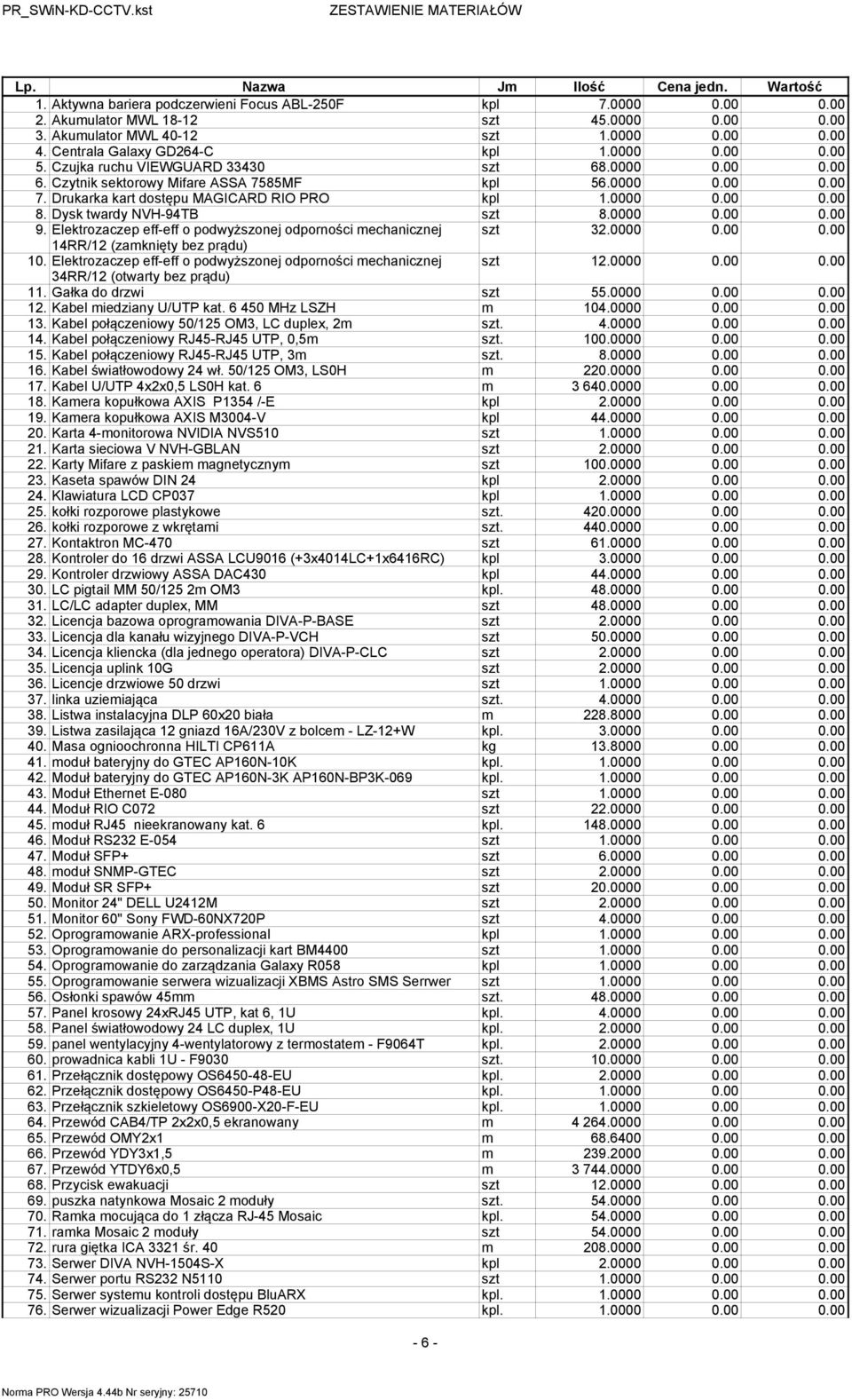

6 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Cena jedn. Wartość 1. Aktywna bariera podczerwieni Focus ABL-250F kpl Akumulator MWL szt Akumulator MWL szt Centrala Galaxy GD264-C kpl Czujka ruchu VIEWGUARD szt Czytnik sektorowy Mifare ASSA 7585MF kpl Drukarka kart dostępu MAGICARD RIO PRO kpl Dysk twardy NVH-94TB szt Elektrozaczep eff-eff o podwyższonej odporności mechanicznej szt RR/12 (zamknięty bez prądu) 10. Elektrozaczep eff-eff o podwyższonej odporności mechanicznej szt RR/12 (otwarty bez prądu) 11. Gałka do drzwi szt Kabel miedziany U/UTP kat MHz LSZH m Kabel połączeniowy 50/125 OM3, LC duplex, 2m szt Kabel połączeniowy RJ45-RJ45 UTP, 0,5m szt Kabel połączeniowy RJ45-RJ45 UTP, 3m szt Kabel światłowodowy 24 wł. 50/125 OM3, LS0H m Kabel U/UTP 4x2x0,5 LS0H kat. 6 m Kamera kopułkowa AXIS P1354 /-E kpl Kamera kopułkowa AXIS M3004-V kpl Karta 4-monitorowa NVIDIA NVS510 szt Karta sieciowa V NVH-GBLAN szt Karty Mifare z paskiem magnetycznym szt Kaseta spawów DIN 24 kpl Klawiatura LCD CP037 kpl kołki rozporowe plastykowe szt kołki rozporowe z wkrętami szt Kontaktron MC-470 szt Kontroler do 16 drzwi ASSA LCU9016 (+3x4014LC+1x6416RC) kpl Kontroler drzwiowy ASSA DAC430 kpl LC pigtail MM 50/125 2m OM3 kpl LC/LC adapter duplex, MM szt Licencja bazowa oprogramowania DIVA-P-BASE szt Licencja dla kanału wizyjnego DIVA-P-VCH szt Licencja kliencka (dla jednego operatora) DIVA-P-CLC szt Licencja uplink 10G szt Licencje drzwiowe 50 drzwi szt linka uziemiająca szt Listwa instalacyjna DLP 60x20 biała m Listwa zasilająca 12 gniazd 16A/230V z bolcem - LZ-12+W kpl Masa ognioochronna HILTI CP611A kg moduł bateryjny do GTEC AP160N-10K kpl Moduł bateryjny do GTEC AP160N-3K AP160N-BP3K-069 kpl Moduł Ethernet E-080 szt Moduł RIO C072 szt moduł RJ45 nieekranowany kat. 6 kpl Moduł RS232 E-054 szt Moduł SFP+ szt moduł SNMP-GTEC szt Moduł SR SFP+ szt Monitor 24" DELL U2412M szt Monitor 60" Sony FWD-60NX720P szt Oprogramowanie ARX-professional kpl Oprogramowanie do personalizacji kart BM4400 szt Oprogramowanie do zarządzania Galaxy R058 kpl Oprogramowanie serwera wizualizacji XBMS Astro SMS Serrwer szt Osłonki spawów 45mm szt Panel krosowy 24xRJ45 UTP, kat 6, 1U kpl Panel światłowodowy 24 LC duplex, 1U kpl panel wentylacyjny 4-wentylatorowy z termostatem - F9064T kpl prowadnica kabli 1U - F9030 szt Przełącznik dostępowy OS EU kpl Przełącznik dostępowy OS6450-P48-EU kpl Przełącznik szkieletowy OS6900-X20-F-EU kpl Przewód CAB4/TP 2x2x0,5 ekranowany m Przewód OMY2x1 m Przewód YDY3x1,5 m Przewód YTDY6x0,5 m Przycisk ewakuacji szt puszka natynkowa Mosaic 2 moduły szt Ramka mocująca do 1 złącza RJ-45 Mosaic kpl ramka Mosaic 2 moduły szt rura giętka ICA 3321 śr. 40 m Serwer DIVA NVH-1504S-X kpl Serwer portu RS232 N5110 szt Serwer systemu kontroli dostępu BluARX kpl Serwer wizualizacji Power Edge R520 kpl

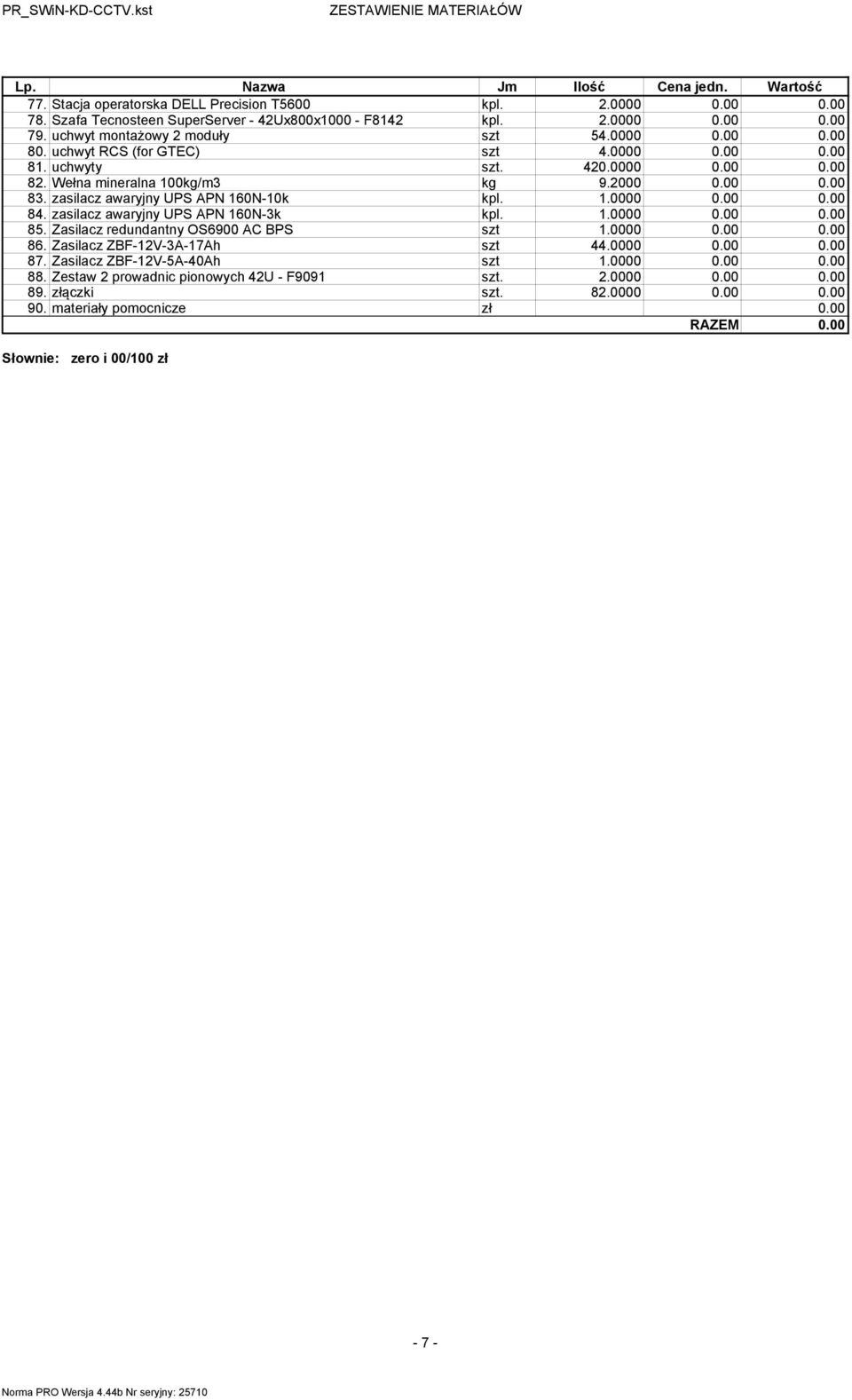

7 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa Jm Ilość Cena jedn. Wartość 77. Stacja operatorska DELL Precision T5600 kpl Szafa Tecnosteen SuperServer - 42Ux800x F8142 kpl uchwyt montażowy 2 moduły szt uchwyt RCS (for GTEC) szt uchwyty szt Wełna mineralna 100kg/m3 kg zasilacz awaryjny UPS APN 160N-10k kpl zasilacz awaryjny UPS APN 160N-3k kpl Zasilacz redundantny OS6900 AC BPS szt Zasilacz ZBF-12V-3A-17Ah szt Zasilacz ZBF-12V-5A-40Ah szt Zestaw 2 prowadnic pionowych 42U - F9091 szt złączki szt materiały pomocnicze zł 0.00 RAZEM 0.00 Słownie: zero i 00/100 zł - 7 -
