1 3 ELEMENTY DROGOWE ELEMENTY MAŁEJ ARCHITEKTURY

2

3 Spis treści FIRMA KOLORYSTYKA PRODUKTÓW ELEMENTY DROGOWE KOSTKA BRUKOWA Powierzchnia Płukana: Dado 6 Bruk dolnośląski 8 Lastra 9 Nostalit 10 Tablo 11 Płytka Quattro 12 Powierzchnia Antykowana: Dado 14 Bruk dolnośląski 16 Sasso 17 Cegła 18 Powierzchnia Melanż: Dado 20 Bruk dolnośląski 21 Lastra 22 Nostalit 23 Viale 24 Veranda 25 Sasso 26 Płytka Quattro Powierzchnia Standard Plus: Dado 28 Bruk dolnośląski Nostalit 29 Tablo 30 Sasso Ecofarm 31 Płytka chodnikowa 32 Płytka STOP Meba 33 Płyta wielootworowa 35 Powierzchnia Standard: Holland 36 Behaton 38 ELEMENTY DROGOWE LINIOWE Palisady: Palisada Frontiera 40 Palisada Luna Palisada Alfa Obrzeża i krawężniki: Obrzeże 41 Krawężnik drogowy 42 Krawężnik najazdowy Krawężnik skośny Krawężnik łukowy 43 Opornik betonowy Ścieki i kostka drogowa: Ściek drogowy korytkowy 44 Ściek drogowy trójkątny Ściek skarpowy zbrojony Korytko ściekowe Elementy umocnienia dna rowu (Korytko krakowskie) 45 Kostka drogowa PŁYTY DROGOWE Płyta PDB 300 x Płyta PDB 300 x 100 Płyta Jomb ELEMENTY MAŁEJ ARCHITEKTURY Stopnie skarpowe 47 Gazon O-zon Elementy ogrodzeń (przyziemne) Cegła betonowa 48 PROJEKTY I ARANŻACJE Nawierzchnie i mała architektura 49 Porady 50 Uwagi i zalecenia producenta 51 3

4 Firma Historia Betardu datuje się od 1989 roku, kiedy to w zakładzie w Długołęce przy zaangażowaniu wyłącznie polskiego kapitału - zostaje uruchomiona pierwsza produkcja prefabrykatów. Był to okres transformacji sprzyjający dynamicznemu rozwojowi przedsiębiorstwa. Rozwój trwa do dziś, a głównym celem jest stworzenie silnej marki na rynku budowlanym. Firma zajmuje się dziś produkcją elementów prefabrykowanych dla budownictwa: od mieszkaniowego przez użyteczności publicznej i przemysłowego po skomplikowane elementy konstrukcji inżynierskich, drogowych, mostowych, hydrotechnicznych i innych. Betard wielokrotnie powiększał teren zakładu w Długołęce pod Wrocławiem, na którym powstały nowoczesne hale produkcyjne, magazyny i biura. Wszystko po to, by rozszerzyć produkcję, podnieść jakość produktów oraz sprostać coraz wyższym oczekiwaniom klientów. W naszej ofercie znajdziecie Państwo również prefabrykaty drogowe i elementy małej architektury. Szeroki asortyment betonowej kostki brukowej zapewnia duże możliwości zagospodarowania przestrzeni: ciągów komunikacyjnych, placów i parkingów. Uzupełnieniem oferty kostki są płyty chodnikowe, płyty ażurowe, płyty drogowe itd. Wykończenie zapewnią obrzeża chodnikowe, krawężniki i elementy odprowadzające wodę. Każdy element może zostać zabarwiony na różne kolory w zależności od potrzeb klienta. Standardowo stosujemy barwniki: czerwony, grafitowy, żółty i brązowy. Wyroby podlegają ciągłej kontroli w laboratorium firmy oraz w niezależnych certyfikowanych laboratoriach. Stały monitoring produkcji zapewnia zachowanie najwyższej jakości i spełnienie wszystkich norm dotyczących tego rodzaju wyrobów. Elementy małej architektury to betonowe ogrodzenia, polecane w przypadku potrzeby szybkiego montażu oraz pozostałe produkty, które przedstawiamy w katalogu. 4

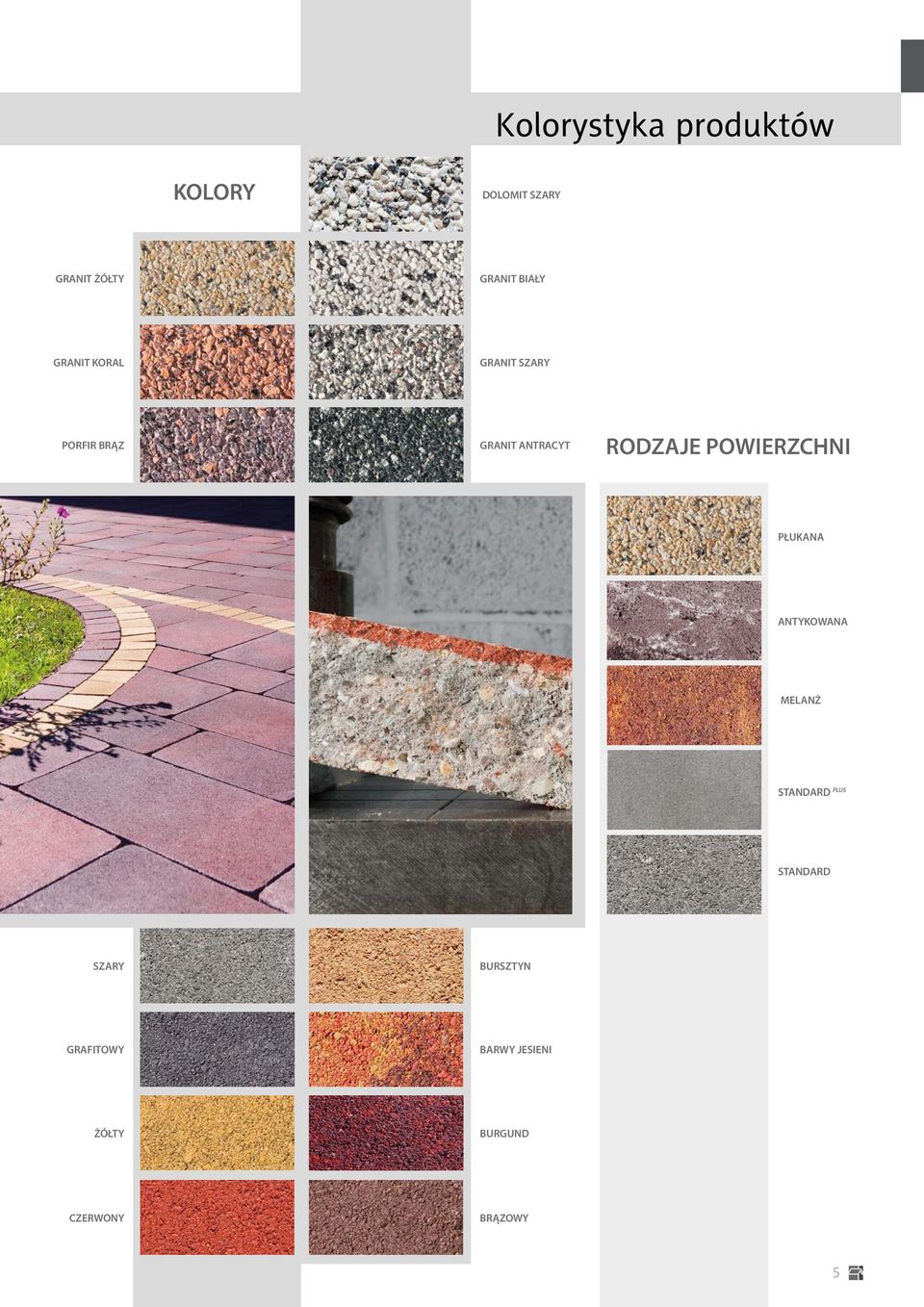

5 Kolorystyka produktów KOLORY DOLOMIT SZARY GRANIT ŻÓŁTY GRANIT BIAŁY GRANIT KORAL GRANIT SZARY PORFIR BRĄZ GRANIT ANTRACYT RODZAJE POWIERZCHNI PŁUKANA ANTYKOWANA MELANŻ STANDARD PLUS STANDARD SZARY BURSZTYN GRAFITOWY BARWY JESIENI ŻÓŁTY BURGUND CZERWONY BRĄZOWY 5

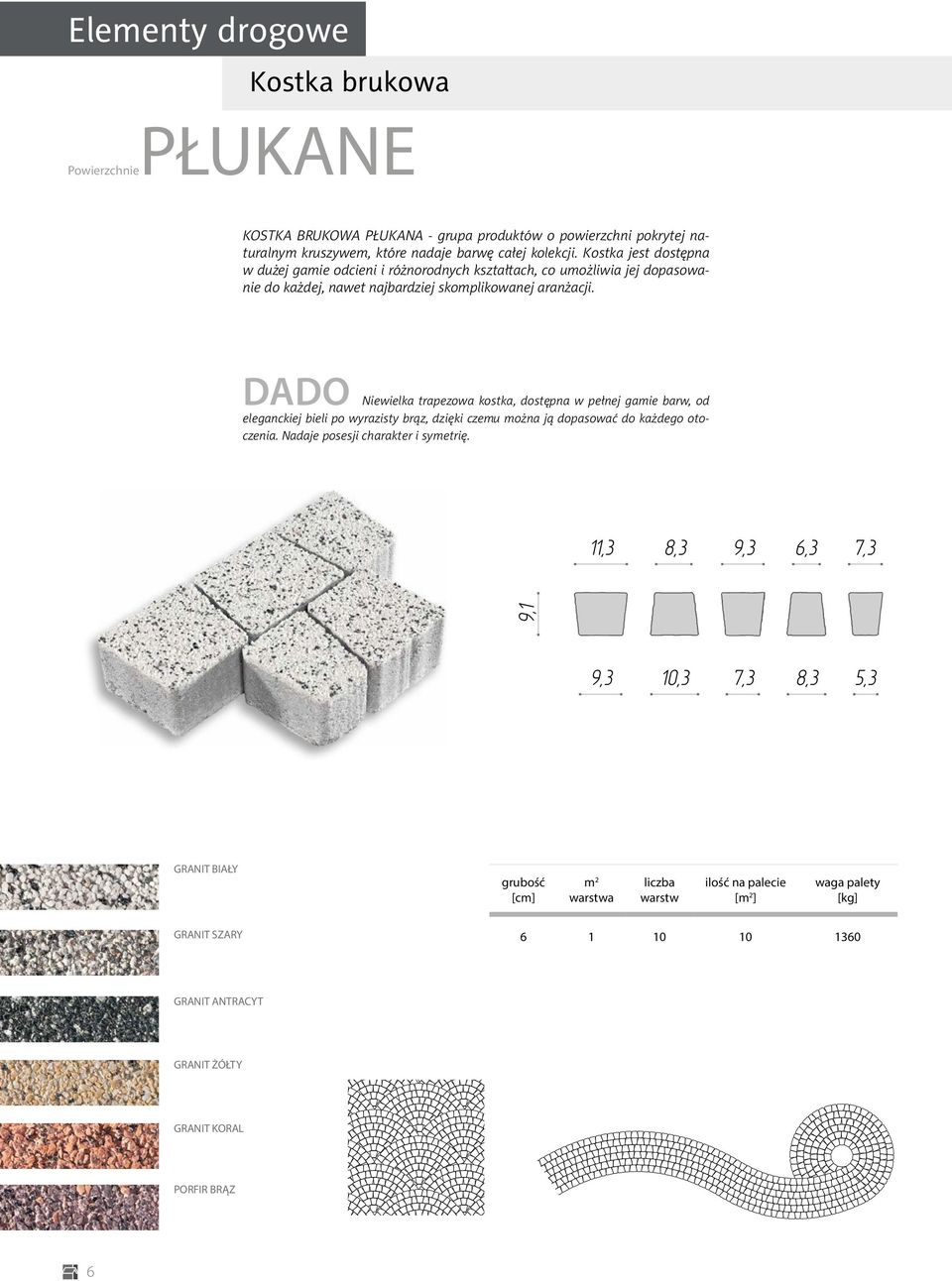

6 Elementy drogowe Kostka brukowa PowierzchniePŁUKANE KOSTKA BRUKOWA PŁUKANA - grupa produktów o powierzchni pokrytej naturalnym kruszywem, które nadaje barwę całej kolekcji. Kostka jest dostępna w dużej gamie odcieni i różnorodnych kształtach, co umożliwia jej dopasowanie do każdej, nawet najbardziej skomplikowanej aranżacji. DADO Niewielka trapezowa kostka, dostępna w pełnej gamie barw, od eleganckiej bieli po wyrazisty brąz, dzięki czemu można ją dopasować do każdego otoczenia. Nadaje posesji charakter i symetrię. 11,3 8,3 9,3 6,3 7,3 9,1 9,3 10,3 7,3 8,3 5,3 GRANIT BIAŁY m 2 GRANIT SZARY GRANIT ANTRACYT GRANIT ŻÓŁTY GRANIT KORAL PORFIR BRĄZ 6

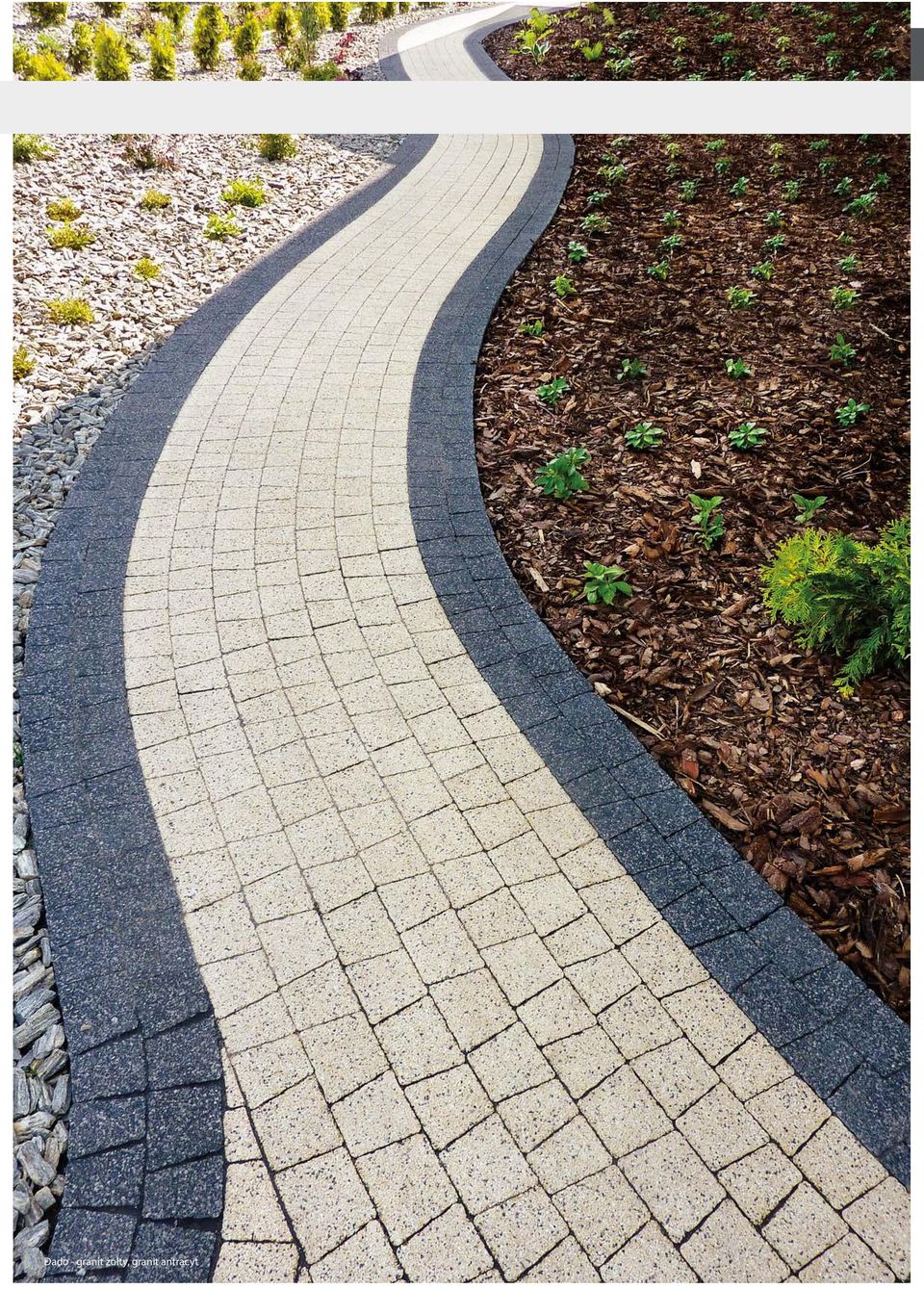

7 Dado - granit żółty, granit antracyt

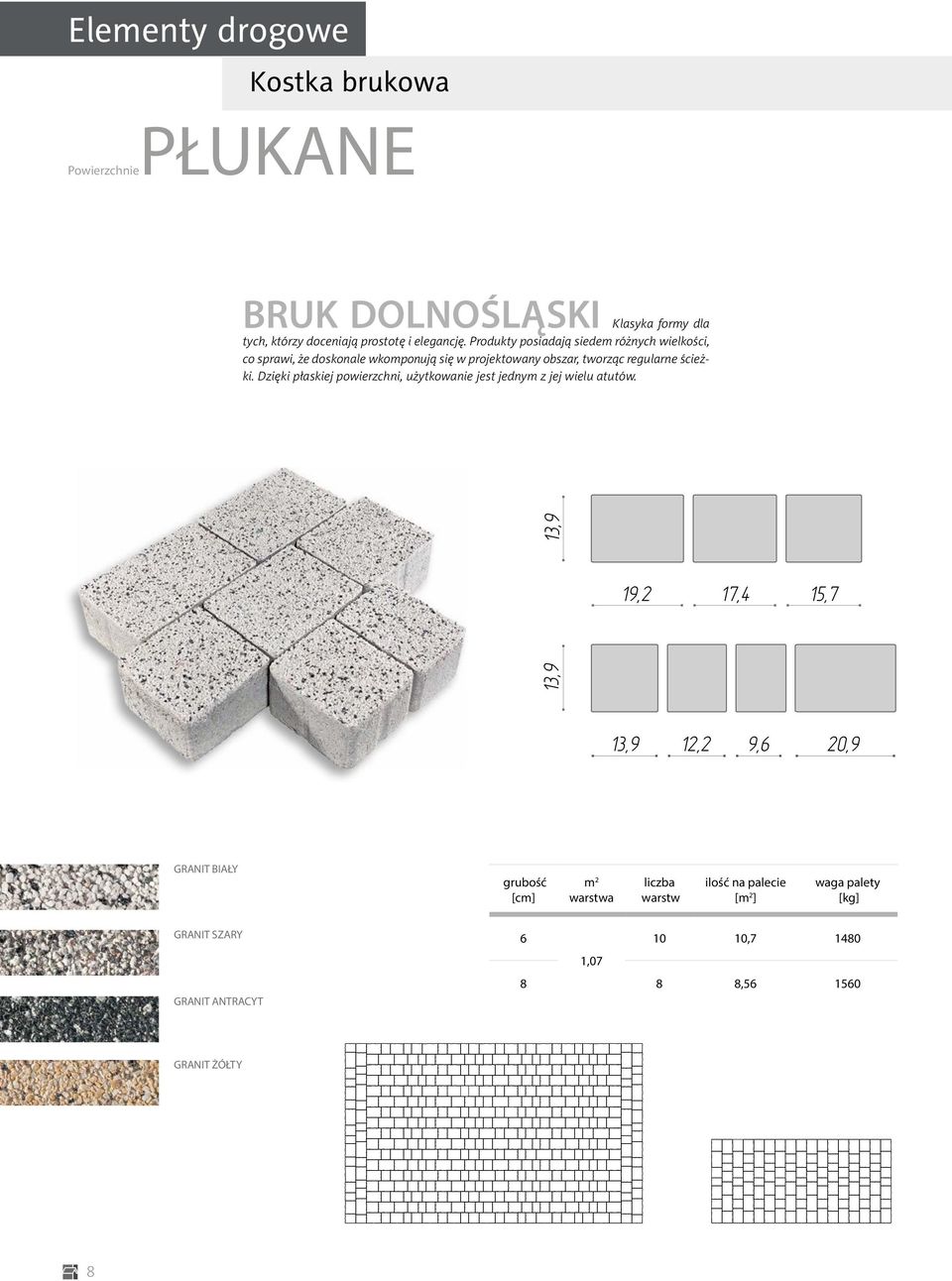

8 Elementy drogowe Kostka brukowa PowierzchniePŁUKANE BRUK DOLNOŚLĄSKI Klasyka formy dla tych, którzy doceniają prostotę i elegancję. Produkty posiadają siedem różnych wielkości, co sprawi, że doskonale wkomponują się w projektowany obszar, tworząc regularne ścieżki. Dzięki płaskiej powierzchni, użytkowanie jest jednym z jej wielu atutów. 13,9 19,2 17,4 15,7 13,9 13,9 12,2 9,6 20,9 GRANIT BIAŁY m 2 GRANIT SZARY GRANIT ANTRACYT , , , GRANIT ŻÓŁTY 8

9 PowierzchniePŁUKANE LASTRA Nietypowy i zróżnicowany kształt kostki zaspokoi oczekiwania względem różnorodności rozwiązań koncepcyjnych nawet najbardziej wymagającego klienta. Interesująca a zarazem prosta forma pozwoli zaplanować zarówno przestrzeń nowoczesną, jak też klasyczną, dając przy tym możliwość tworzenia łuków. Duża gama kolorów umożliwi dopasowanie jej do wielu aranżacji. Lastra - granit biały, granit antracyt 21,5 16,5 13,5 8,5 GRANIT BIAŁY GRANIT SZARY 16 GRANIT ANTRACYT 20 17,5 12,5 9,5 GRANIT ŻÓŁTY GRANIT KORAL m 2 6 1, , PORFIR BRĄZ 9

10 Elementy drogowe Kostka brukowa PowierzchniePŁUKANE NOSTALIT Naturalny i obły kształt kostki, nawiązujący stylistycznie do standardowych powierzchni, może stać się przytulnym akcentem projektowanej przestrzeni. Elegancja barw kruszywa kamiennego komponuje się z każdym otoczeniem DOLOMIT SZARY m 2 GRANIT ANTRACYT , , ,

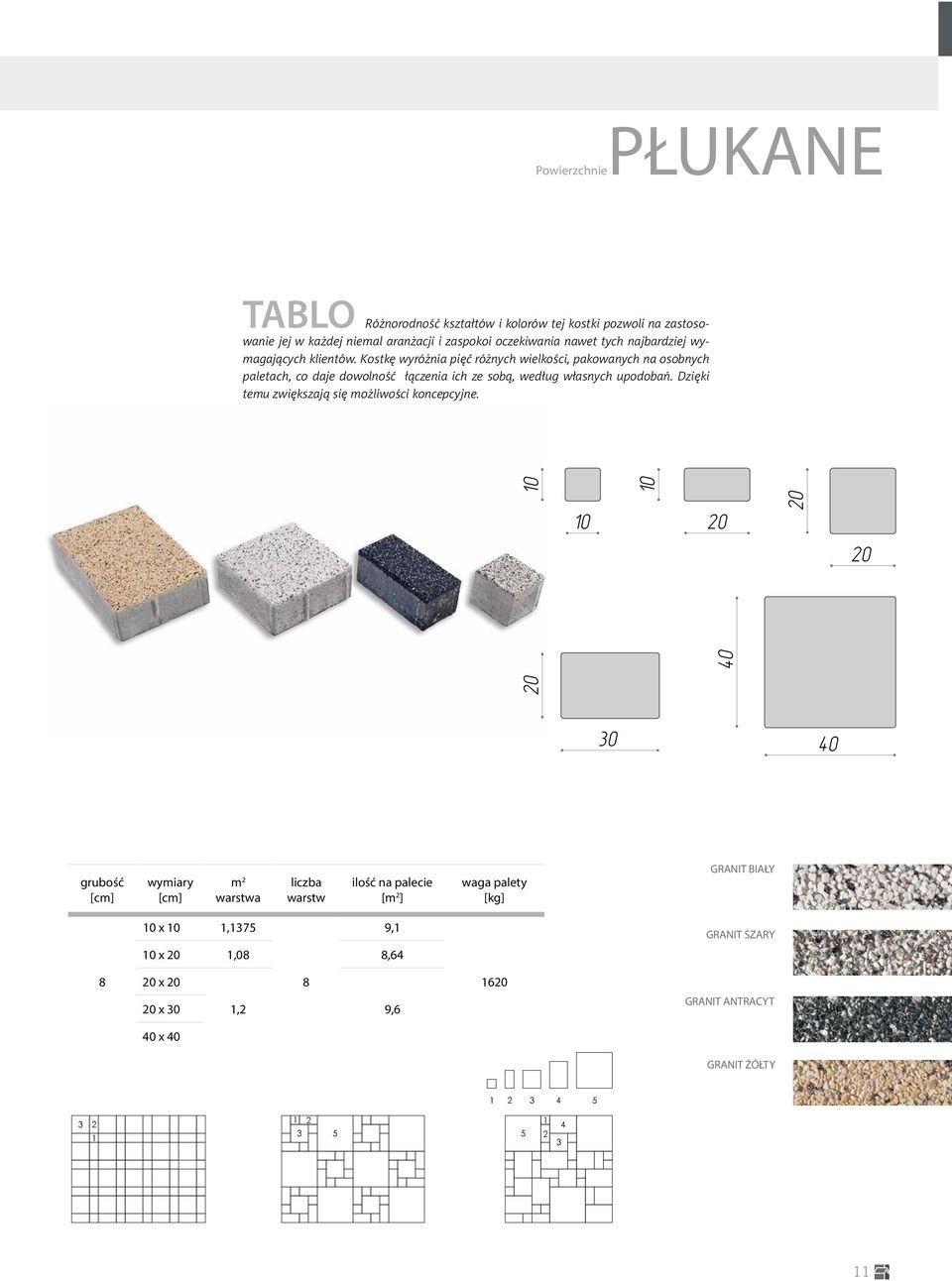

11 PowierzchniePŁUKANE TABLO Różnorodność kształtów i kolorów tej kostki pozwoli na zastosowanie jej w każdej niemal aranżacji i zaspokoi oczekiwania nawet tych najbardziej wymagających klientów. Kostkę wyróżnia pięć różnych wielkości, pakowanych na osobnych paletach, co daje dowolność łączenia ich ze sobą, według własnych upodobań. Dzięki temu zwiększają się możliwości koncepcyjne wymiary m 2 GRANIT BIAŁY 10 x 10 1,1375 9,1 10 x 20 1,08 8,64 GRANIT SZARY 8 20 x x 30 1,2 9,6 GRANIT ANTRACYT 40 x 40 GRANIT ŻÓŁTY

12 Elementy drogowe Kostka brukowa PowierzchniePŁUKANE PŁYTKA QUATTRO bez fazy Nowoczesne wydanie w standardowych kształtach. Interesujący a zarazem prosty format tworzy doskonałe rozwiązanie dla regularnych ścieżek i tarasów. Idealnie prosta powierzchnia płytki poprawi komfort jej użytkowania GRANIT BIAŁY * wymiary szt. (*) Płytka Quattro 50 x 50 występuje tylko w kolorze - GRANIT BIAŁY zużycie [szt./ m 2 ] szt./ GRANIT SZARY 5 35 x ,16 13, x GRANIT ANTRACYT GRANIT ŻÓŁTY

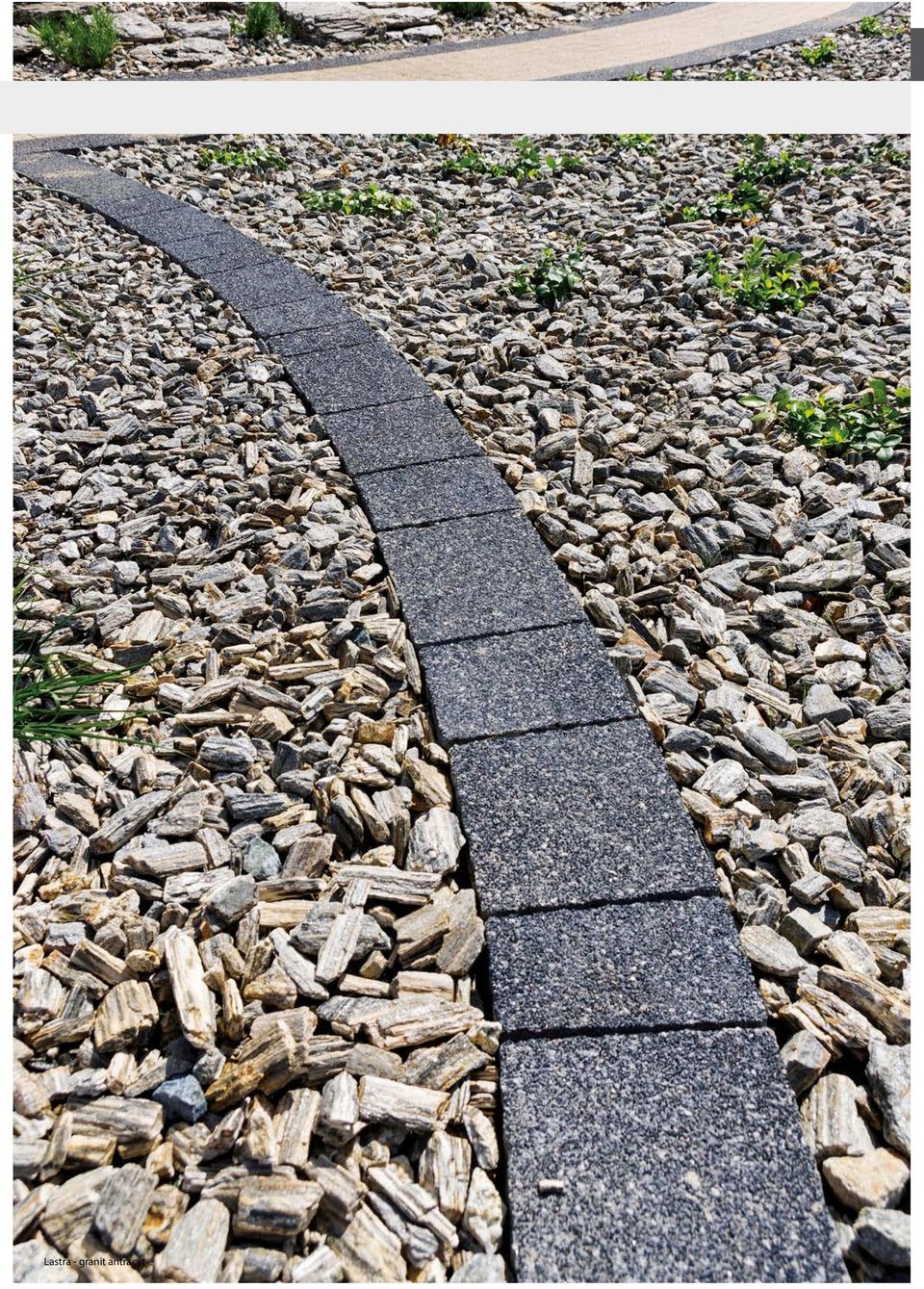

13 Lastra - granit antracyt

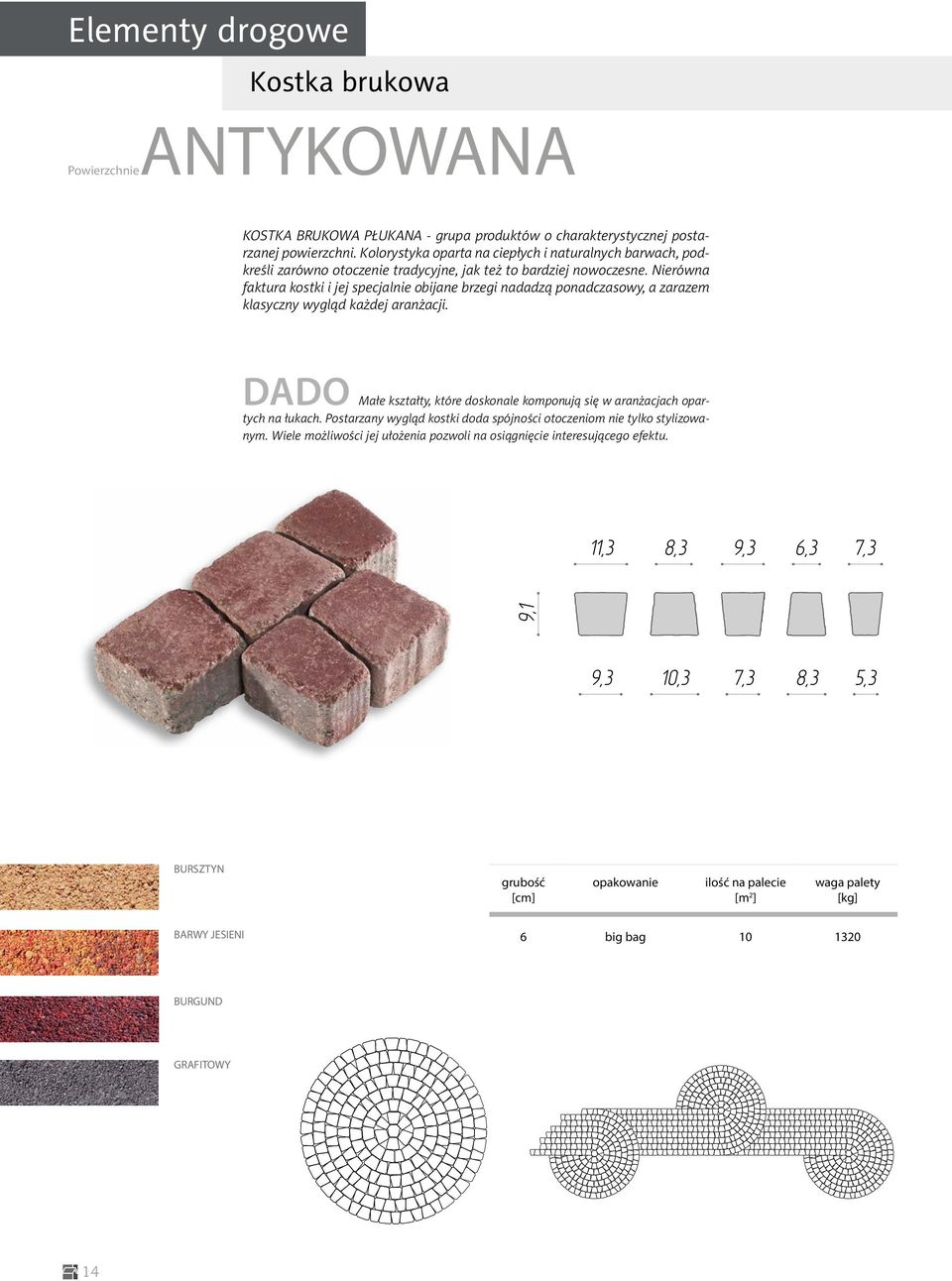

14 Elementy drogowe Kostka brukowa PowierzchnieANTYKOWANA KOSTKA BRUKOWA PŁUKANA - grupa produktów o charakterystycznej postarzanej powierzchni. Kolorystyka oparta na ciepłych i naturalnych barwach, podkreśli zarówno otoczenie tradycyjne, jak też to bardziej nowoczesne. Nierówna faktura kostki i jej specjalnie obijane brzegi nadadzą ponadczasowy, a zarazem klasyczny wygląd każdej aranżacji. DADO Małe kształty, które doskonale komponują się w aranżacjach opartych na łukach. Postarzany wygląd kostki doda spójności otoczeniom nie tylko stylizowanym. Wiele możliwości jej ułożenia pozwoli na osiągnięcie interesującego efektu. 11,3 8,3 9,3 6,3 7,3 9,1 9,3 10,3 7,3 8,3 5,3 BURSZTYN opakowanie BARWY JESIENI 6 big bag BURGUND GRAFITOWY 14

15 Dado - bursztyn, burgund, Bruk dolnośląski - burgund

16 Elementy drogowe Kostka brukowa PowierzchnieANTYKOWANE BRUK DOLNOŚLĄSKI Bruk, dający duże możliwości funkcjonalne, aranżacyjne i estetyczne. Prostokątny kształt pomoże zaadaptować podjazdy i ścieżki. Falisty brzeg kostki jest jej elementem charakterystycznym, który w połączeniu z obijaną krawędzią tworzy oryginalne połączenie. 13,9 19,2 17,4 15,7 13,9 13,9 12,2 9,6 20,9 BURSZTYN opakowanie BARWY JESIENI 8 big bag 8, BURGUND 16

17 8,2 7,6 10,5 11,1 PowierzchnieANTYKOWANE SASSO Niezwykle naturalistyczna forma, imitująca kamień, sprawi, że przestrzeń każdego ogrodu będzie efektowna i stylistycznie spójna. Różnorodny kształt pozwali osiągnąć kompromis pomiędzy funkcjonalnością a naturą. Możliwość wypełnienia szczelin między kostkami grysem lub trawą, jest dodatkowym atutem. Elementy nadają się przede wszystkim na ścieżki i rabaty, jako akcent dekoracyjny. Bruk dolnośląski - burgund 16,2 14,9 14,2 13,6 BURGUND 8,5 10,2 9,3 8,9 16,6 9,1 10,5 10,2 16,6 15,0 10,4 10,5 13,6 14, , ,0 14,8 9,6 13,5 12, ,6 12,9 9,4 10,0 15,8 11,1 opakowanie 7 big bag 8,

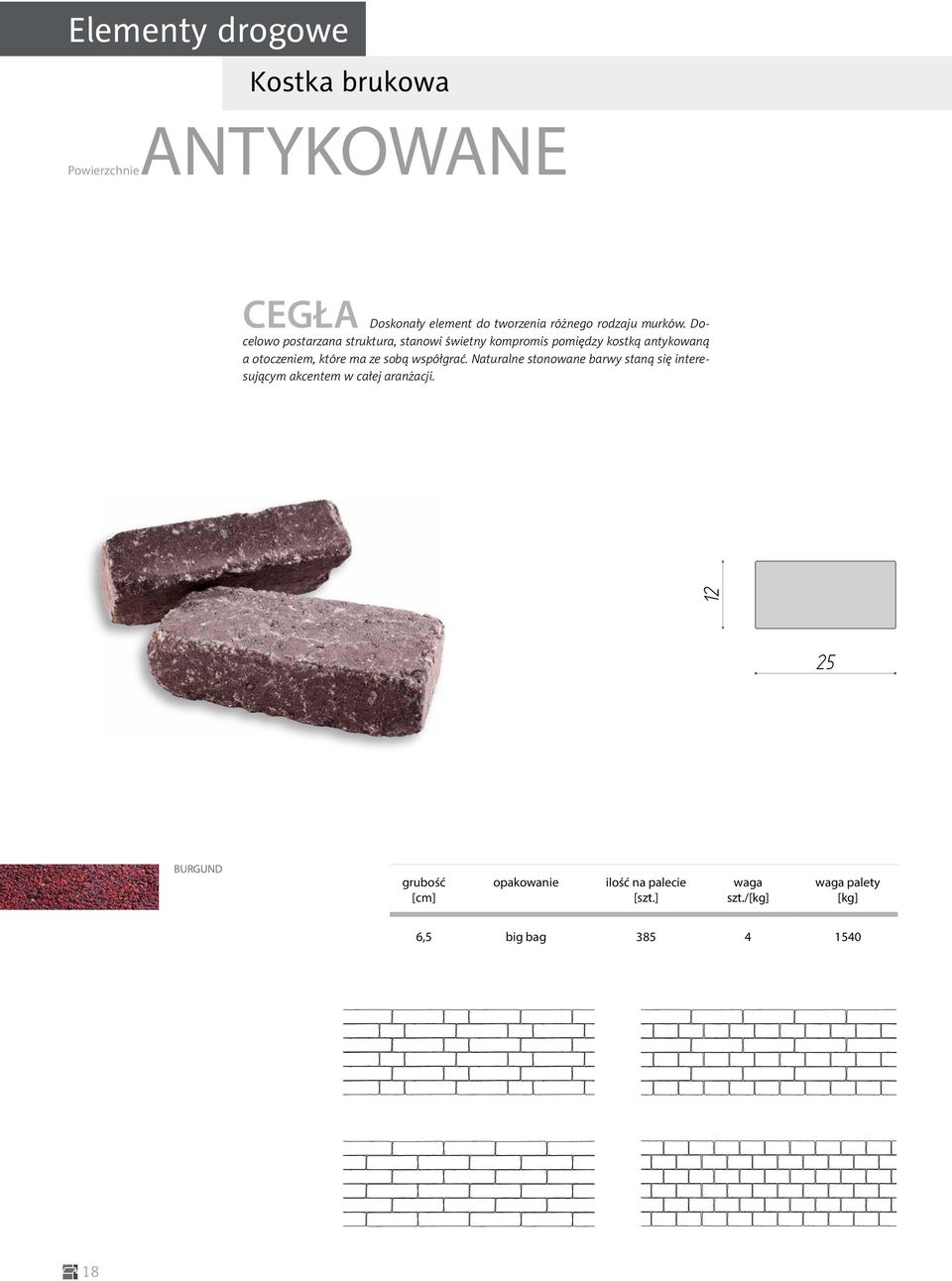

18 Elementy drogowe Kostka brukowa PowierzchnieANTYKOWANE CEGŁA Doskonały element do tworzenia różnego rodzaju murków. Docelowo postarzana struktura, stanowi świetny kompromis pomiędzy kostką antykowaną a otoczeniem, które ma ze sobą współgrać. Naturalne stonowane barwy staną się interesującym akcentem w całej aranżacji BURGUND opakowanie szt./ 6,5 big bag

19 Cegła - szara

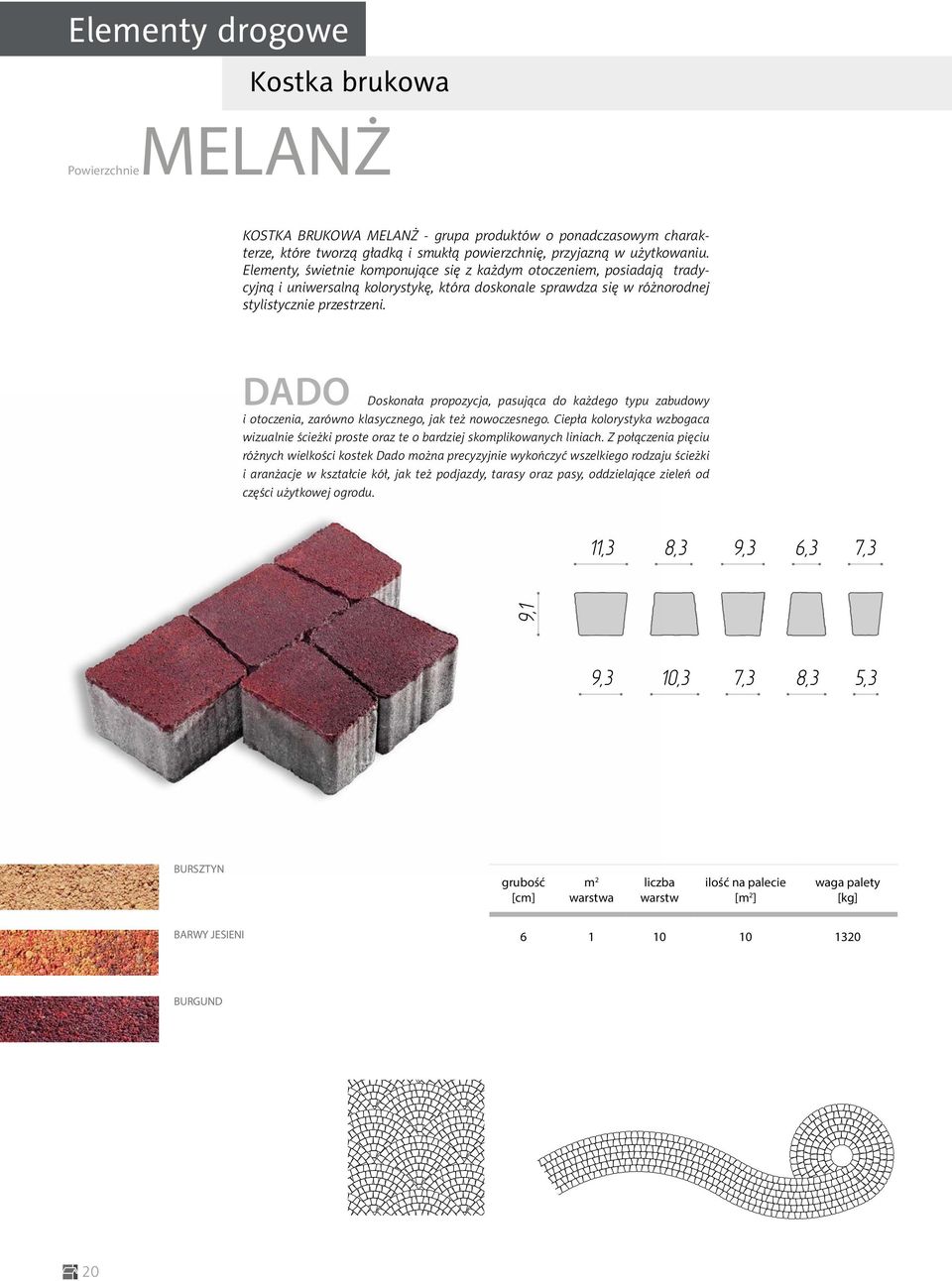

20 Elementy drogowe Kostka brukowa PowierzchnieMELANŻ KOSTKA BRUKOWA MELANŻ - grupa produktów o ponadczasowym charakterze, które tworzą gładką i smukłą powierzchnię, przyjazną w użytkowaniu. Elementy, świetnie komponujące się z każdym otoczeniem, posiadają tradycyjną i uniwersalną kolorystykę, która doskonale sprawdza się w różnorodnej stylistycznie przestrzeni. DADO Doskonała propozycja, pasująca do każdego typu zabudowy i otoczenia, zarówno klasycznego, jak też nowoczesnego. Ciepła kolorystyka wzbogaca wizualnie ścieżki proste oraz te o bardziej skomplikowanych liniach. Z połączenia pięciu różnych wielkości kostek Dado można precyzyjnie wykończyć wszelkiego rodzaju ścieżki i aranżacje w kształcie kół, jak też podjazdy, tarasy oraz pasy, oddzielające zieleń od części użytkowej ogrodu. 11,3 8,3 9,3 6,3 7,3 9,1 9,3 10,3 7,3 8,3 5,3 BURSZTYN m 2 BARWY JESIENI BURGUND 20

21 PowierzchnieMELANŻ BRUK DOLNOŚLĄSKI Uniwersalizm to jedna z jego zalet. Bruk doskonale wkomponuje się w każdy typ zabudowy i otoczenia. Ze względu na tradycyjny kształt prostokąta, przeznaczony dla prostych układów ścieżek i podjazdów. Dado - bursztyn, burgund BURSZTYN 13,9 BARWY JESIENI 19,2 17,4 15,7 13,9 12,2 9,6 20,9 BURGUND m , , ,

22 Elementy drogowe Kostka brukowa PowierzchnieMELANŻ LASTRA Bruk, posiadający szerokie możliwości zastosowania na łukach oraz w prostych, symetrycznych liniach. Oryginalny wzór o kolorystyce tzw. barw jesieni, które ocieplą otoczenie wokół domu i posesji. 21,5 16, ,5 13,5 8,5 12,5 9,5 BARWY JESIENI m 2 6 1, ,

23 PowierzchnieMELANŻ NOSTALIT z elementami koła Kostka, która posiada zaokrąglone brzegi tzw. fazy, dzięki czemu jest bardziej dekoracyjna od innych produktów. Wyglądem przypomina starobruk, co sprawia, iż ładnie i interesująco komponuje się z otoczeniem. Nostalit - barwy jesieni, Dado - bursztyn 8 5 BARWY JESIENI NOSTALIT NOSTALIT KOŁO m 2 m , , , ,

24 Elementy drogowe Kostka brukowa PowierzchnieMELANŻ VIALE Najbardziej urozmaicony produkt w grupie Melanż. Kostki o dużych formatach z pewnością znajdą zastosowanie w nowszej architekturze, zwłaszcza na rozległych powierzchniach. Rozmiar kostki sprawia, iż przestrzeń jest bardziej komfortowa i funkcjonalna. 21, , BURSZTYN m 2 BARWY JESIENI 7 1,17 8 9, BURGUND 24

25 PowierzchnieMELANŻ VERANDA płyty tarasowe Nowe produkty, zaprojektowane specjalnie na tarasy lub ciągi piesze. Pięć różnych wielkości pozwoli w sposób funkcjonalny zagospodarować patio oraz wszelkie podobne aranżacje, np. powierzchnię w altanie. Struktura i wierzchnia kamienia naturalnego w postaci piaskowca stała się inspiracją do ich opracowania. Viele - burgund, Dado - bursztyn BURSZTYN 39,7 BURGUND 53 59,65 39,7 26,4 46, m ,

26 8,2 7,6 10,5 11,1 Elementy drogowe Kostka brukowa PowierzchnieMELANŻ SASSO Bruk w kształcie kamienia jest właściwym bo naturalistycznym rozwiązaniem niemal dla każdego rodzaju otoczenia. Kostka świetnie nadaje się na ścieżki ogrodowe, które estetycznie komponują się z otaczającą zielenią. Może również spełniać funkcję wykończenia obszarów zielonych jako opaska ,6 10,0 12,9 9,4 13,6 16,2 14,9 14,2 8,5 10,2 9,3 8,9 16,6 9,1 10,5 10,2 16,6 15,0 10,4 10,5 13,6 14, , ,0 14,8 9,6 13,5 12, ,8 11,1 BURGUND m 2 7 1,03 8 6, PŁYTKA QUATTRO bez fazy Swym kształtem doskonale nadaje się do symetrycznych założeń, takich jak taras czy patio. Chodniki i ścieżki nią wybrukowane nabiorą spójności. Natomiast ułożone pojedynczo w trawie płytki dodadzą ogrodowi romantyzmu. Łatwość układania jest dodatkowym atutem produktu. wymiary szt./ zużycie [szt./ m 2 ] szt x ,16 13, BURSZTYN BARWY JESIENI BURGUND

27 Sasso - burgund, Lastra - granit biały, Bruk dolnośląski - burgund

28 Elementy drogowe Kostka brukowa PowierzchnieSTANDARD PLUS GRUPA PRODUKTÓW STANDARD PLUS - grupa produktów o szerokim zastosowaniu, niezbędnych zarówno przy pracach aranżacyjnych wokół domu, jak też przy większych inwestycjach (miejsca użyteczności publicznej, mosty, ciągi komunikacyjne itp.). Produkty dostępne w popularnych odcieniach, m. in. szarości, grafitu, żółci, czerwieni i brązu. DADO Popularna kostka, występująca w pięciu rozmiarach. Kształtem dopasowuje się do wszelkich kompozycji, zwłaszcza opartych na łukach, okręgach i kształtach falistych. Dzięki kostce Dado aranżacja zyskuje na dekoracyjności. SZARY 11,3 8,3 9,3 6,3 7,3 GRAFIT 9,1 9,3 10,3 7,3 8,3 5,3 m SZARY BRUK DOLNOŚLĄSKI Bruk o prostokątnej formie w siedmiu rozmiarach, który rytmicznie wpisuje się w charakter otoczenia. Niewielkie odstępy pomiędzy kostkami sprawiają, iż tworzy jednolitą, płaską powierzchnię o wysokim komforcie użytkowania. GRAFIT CZERWONY 19,2 17,4 15,7 13,9 13,9 13,9 12,2 9,6 20,9 m , , ,

29 PowierzchnieSTANDARD PLUS NOSTALIT z elementami koła Kostka, która posiada zaokrąglone brzegi, wyglądem przypominająca starodawny bruk. Kolorystyka oparta na szarościach sprawia, iż powierzchnia nią wybrukowana jest dekoracyjna i estetyczna NOSTALIT m , , , NOSTALIT KOŁO Bruk dolnośląski - szary, grafit m 2 6 1, SZARY GRAFIT CZERWONY ŻÓŁTY BRĄZOWY 29

30 8,2 7,6 9,1 10,5 11,1 Elementy drogowe Kostka brukowa PowierzchnieSTANDARD PLUS SZARY TABLO Różnorodność dostępnych formatów i kolorów jest jednym z jej atutów. Przy pomocy kostki Tablo nawet najbardziej zróżnicowany obszar można zaadaptować według własnych upodobań. Grubość kostki 8 cm sprawia, że nadaje się ona znakomicie nie tylko na ścieżki, ale też na podjazdy i parkingi. GRAFIT CZERWONY wymiary m 2 10 x 10 1,1375 9,1 10 x 20 1,08 8, x x 30 1,2 9,6 40 x 40 13,6 16,2 14,9 14,2 8,5 10,2 9,3 8,9 16,6 10,5 10,2 16,6 15,0 10,4 10,5 13,6 14, , ,0 14,8 9,6 13,5 12, GRAFIT SASSO Produkt imitujący kamień naturalny w nowej odsłonie. Grafitowa barwa świetnie dopasuje się do chłodnych tonacji posesji w różnych odcieniach szarości. Inspirowany asymetrycznymi kształtami pozwala uzyskać naturalny efekt. 14,6 12,9 9,4 10,0 15,8 11,1 m 2 7 1,03 8 6,

31 PowierzchnieSTANDARD PLUS ECOFARM Forma utworzona z myślą o ekologicznym rozwiązaniu dla podjazdów i miejsc postojowych dla wszelkiego rodzaju zabudowy. Niewielki rozmiar o specjalnej grubości pozwala na szybkie i dokładne ułożenie, a znajdujące się na dwóch bocznych płaszczyznach dystanse pomogą utrzymać prostą linię i równe odstępy pomiędzy kostkami. Dwie możliwości wypełnienia fug: zasypanie grysem bądź wypełnienie ziemią i zasianie trawy m 2 zużycie [szt./ m 2 ] szt./ 8 1,2 8 9,6 25 5, SZARY GRAFIT BRĄZOWY Ecofarm - grafit 31

32 Elementy drogowe Kostka brukowa PowierzchnieSTANDARD PLUS SZARY PŁYTKA CHODNIKOWA z fazą i bez fazy Regularny kształt stworzony z myślą o ścieżkach, chodnikach i tarasach. Klasyczny format nada prostym aranżacjom symetryczności, a różnorodność odcieni pomoże dopasować płytkę do indywidualnego charakteru posesji. GRAFIT CZERWONY ŻÓŁTY BRĄZOWY wymiary szt. zużycie [szt./ m 2 ] szt./ 5 35 x ,16 13, x ŻÓŁTY PŁYTKA STOP Stworzona z myślą o niepełnosprawnych. Specjalne wypustki, odczuwalne pod obuwiem, ułatwią osobom niewidomym zachowanie ostrożności w poruszaniu się po terenie miasta. Żółta barwa płytki sprawia, iż komfortowo będzie się z niej korzystać także osobom niedowidzącym. 5 34,8 ø25,1 ø6,4 34,8 34,8 szt. zużycie [szt./ m 2 ] szt./ ,16 13,

33 PowierzchnieSTANDARD PLUS MEBA Specjalny kształt, produkowany głównie jako element umocnienia skarp, wzniesień czy rowów, znajduje swoje zastosowanie także jako utwardzenie mało obciążanych podjazdów i miejsc postojowych przy zabudowie jednorodzinnej. Produkt dostępny w dwóch grubościach, co ułatwia zastosowanie w konkretnych warunkach terenowych ,5 2,5 szt. zużycie [szt./ m 2 ] szt./ , SZARY GRAFIT CZERWONY ŻÓŁTY BRĄZOWY Płytka Stop - żółty 33

34 Elementy drogowe Kostka brukowa Meba - szary

35 PowierzchnieSTANDARD PLUS PŁYTA WIELOOTWOROWA Ma zastosowanie przy aranżacji miejsc postojowych, jak również jako element umocnienia wszelkiego rodzaju skarp, rowów, cieków itp. szt. zużycie [szt./ m 2 ] szt./ , SZARY 35

36 Elementy drogowe Kostka brukowa PowierzchnieSTANDARD GRUPA PRODUKTÓW STANDARD - produkty przeznaczone do zabudowy i pokrycia głównie inwestycji miejskich, takich jak: parkingi, wjazdy, miejsca postojowe, chodniki, deptaki i inne. Na tę grupę składają się dwa główne typy bruku: Behaton i Holland wraz z elementami uzupełniającymi. Sprawdzony i popularny format, który cieszy się aprobatą wśród architektów i wykonawców oraz pozwala sprostać potrzebom, wynikającym ze specyfiki terenu czy obciążeń. Produkty te można układać maszynowo. SZARY HOLLAND z fazą Prostokątny kształt, dający wiele możliwości aranżacyjnych: m. in. tworzenia różnorodnych wzorów. Prostota formy znalazła swoje zastosowanie przy realizacji chodników miejskich. Różne grubości pomogą sprostać indywidualnym potrzebom. 10 GRAFIT 20 CZERWONY BRĄZOWY m , , , HOLLAND z fazą - połówka SZARY GRAFIT CZERWONY m 2 8 1,1 8 8,

37 PowierzchnieSTANDARD HOLLAND bez fazy m 2 6 1, , ,2 8 9, SZARY GRAFIT CZERWONY BRĄZOWY Holland z fazą - szary 37

38 Elementy drogowe Kostka brukowa PowierzchnieSTANDARD SZARY BEHATON z fazą Najbardziej popularny produkt z grupy Standard. Często nazywany kością, psią kością lub puzzlem. Łatwy do układania, o charakterystycznym kształcie, pozwalającym szybko uzyskać prostą płaszczyznę. Prócz typowych grubości 6 i 8 cm, jako jedyny produkt tego typu występuje również w grubości 10 cm, przeznaczonej na powierzchnie narażone na największe obciążenia ruchu kołowego. GRAFIT 16,5 CZERWONY 20 ŻÓŁTY BRĄZOWY m 2 6 1, , ,97 8 7, BEHATON z fazą brzegowa SZARY GRAFIT CZERWONY 16,5 ŻÓŁTY 20 BRĄZOWY m , , ,1 1480

39 PowierzchnieSTANDARD BEHATON bez fazy 16,5 20 m 2 8 0,97 8 7, BEHATON bez fazy brzegowa 16,5 20 m 2 8 0,9 9 8, BEHATON z fazą i bez fazy - połówka 16,5 16,5 SZARY GRAFIT CZERWONY m 2 Behaton z fazą - szary 8 1,03 8 8,

40 Elementy drogowe Liniowe - Palisady ELEMENTY DROGOWE LINIOWE - produkty, które posiadają szerokie zastosowanie w dziedzinie budownictwa drogowego. W ich skład wchodzą m. in. palisady, obrzeża i krawężniki, które mają za zadanie tworzyć opór, by zapobiegać osuwaniu się gruntu podczas budowania dróg czy chodników. Szeroki wachlarz wymiarów pozwoli na precyzyjne dopasowywanie produktów do zapotrzebowania, a duża różnorodność kolorystyczna pomoże dostosować elementy do otoczenia. PALISADA Grupa elementów o różnej wysokości, dzięki czemu można je dopasować do indywidualnych potrzeb. Palisady służą przede wszystkim do precyzyjnego wykańczania stopni, wzniesień, do zakończenia różnic terenu w postaci skarp oraz zaakcentowania rabat czy kwietników. Elementy umożliwiają swobodną regulację i stopniowanie poziomów, nawet tych najbardziej zróżnicowanych. FRONTIERA (beton - powierzchnia gładka) wysokość szt. zużycie [szt./ mb] szt./ kolory 20 P=45 10 Z= ok. 10 W=5 5, bursztyn* barwy jesieni* burgund szary grafit (*) Również w wersji antykowanej LUNA (beton - powierzchnia ziarnista) wysokość szt. zużycie [szt./ mb] szt./ kolory szary grafit 56 9 czerwony ,5 440 brązowy ALFA (beton - powierzchnia gładka) wysokość szt. zużycie [szt./ mb] szt./ kolory szary grafit czerwony brązowy 40

41 Liniowe - Obrzeża i Krawężniki OBRZEŻA Elementy posiadające stałą długość i zmienne szerokości. Stanowią opór i estetyczne wykończenie dla ścieżek i podjazdów. Prosta forma z niewielką fazą uczyni każdą płaszczyznę funkcjonalną i stabilną wymiary szt./ szt./ kolory 5,5 x 25 x , x 20 x x 30 x x 25 x x 30 x szary grafit czerwony szary grafit czerwony żółty brązowy szary grafit czerwony Holland z fazą - szary, Obrzeża - szary

42 Elementy drogowe Liniowe - Obrzeża i Krawężniki KRAWĘŻNIK DROGOWY Służy do oddzielenia chodnika lub zieleni od ulicy. Jako stabilny element, jest niezbędny przy pracach drogowych w miejscach narażonych na duże natężenie ruchu oraz wiążące się z nim obciążenia Krawężniki drogowe występują ze skosami 12 i 15. Krawężnik 12 x 25 x 100 występuje tylko ze skosem 15. wymiary szt./ szt./ kolory 15 x 30 x x 30 x 100/50 (12+6) , x 30 x x 30 x 100/50 (9+6) ,5 12 x 25 x szary KRAWĘŻNIK NAJAZDOWY Typ krawężnika o charakterystycznie wyprofilowanej górnej krawędzi. Element niezbędny przy organizacji parkingów oraz wszelkich miejsc przejazdowych. Odpowiednio obniżona wysokość krawężnika pozwala na swobodne przemieszczanie się po nim aut. wymiary szt./ szt./ kolory 15 x 22 x x 22 x szary KRAWĘŻNIK SKOŚNY Stanowi płynne przejście pomiędzy krawężnikiem drogowym a najazdowym. wymiary szt./ szt./ kolory /30/ /30/ szary

43 Liniowe - Obrzeża i Krawężniki KRAWĘŻNIK ŁUKOWY Jest elementem drogowym, przeznaczonym do wykańczania łuków zewnętrznych o różnych promieniach. Doskonale sprawdza się m. in. na skrzyżowaniach i rozwidleniach ulic jako zaokrąglone przedłużenie krawężnika prostego. KRAWĘŻNIK ŁUKOWY SKOS 12 wymiary szt./ szt. / kolory R = 0,5 15 x 30 x R = 1 15 x 30 x R = 3 15 x 30 x R = 5 15 x 30 x ,5 860 R = 6 15 x 30 x R = 9 15 x 30 x 78 szary KRAWĘŻNIK ŁUKOWY SKOS 15 wymiary szt./ szt. / kolory R = 0,5 15 x 30 x 78 R = 1 15 x 30 x R = 2 15 x 30 x R = 3 15 x 30 x R = 5 15 x 30 x 78 4 R = 6 15 x 30 x R = 9 15 x 30 x 78 R = 1 20 x 30 x R = 3 20 x 30 x R = 5 20 x 30 x szary Promień R = 0,5 R = 1 R = 2 R = 3 R = 5 R = 6 R = 9 Ilość sztuk na okrąg OPORNIK BETONOWY Element, który możne służyć do zabezpieczenia małych uskoków terenu oraz skarp, krawędzi tarasów, kwietników, ławek itp. Może być też montowany jako zabezpieczenie powierzchni ułożonej z kostki brukowej, by zapobiegać osuwaniu się gruntu. Kształt litery L ułatwia montaż. wymiary szt./ szt./ kolory 7-10 x 30 x 40 x szary 43

44 Elementy drogowe Liniowe - Ścieki i kostki drogowe ŚCIEK DROGOWY KORYTKOWY Stosowany przy liniowym odprowadzaniu wody z obszaru jezdni. Jego kształt pozwala z łatwością prowadzić odsączoną wodę do cieków lub studzienek. wymiary szt./ szt./ kolory 15 x 50 x x 60 x szary ŚCIEK DROGOWY TRÓJKĄTNY Ważny w systemie odprowadzania wód opadowych przy ciągach komunikacyjnych. Wcięcie, które znajduje się przy górnej krawędzi, pozwala odprowadzać wodę z powierzchni drogi, co poprawia bezpieczeństwo jej użytkowania. wymiary szt./ szt./ kolory x 50 x szary ŚCIEK SKARPOWY ZBROJONY Rodzaj korytka, które ma swoje zastosowanie przy skarpach i wzniesieniach. Pionowo łączone ze sobą elementy, zamontowane na skarpie, tworzą ciąg służący do odprowadzania wody z ulic do położonych niżej zbiorników. wymiary szt./ szt./ kolory x x szary KORYTKO ŚCIEKOWE (Przejazdowe) posiada funkcję drenażu liniowego, niezbędnego przy prawidłowym funkcjonowaniu dróg i ulic. Niewielkie wcięcie w korytku umożliwia również stosowanie go w miejscach, przez które prowadzony jest ruch kołowy. wymiary szt./ szt. / kolory x 40 x szary

45 Liniowe - Ścieki i kostki drogowe ELEMENTY UMOCNIENIA DNA ROWU (Koryto krakowskie) Elementy zwane potocznie korytkami krakowskimi. Służą do umocnienia i utwardzenia rowów melioracyjnych, dodatkowo uniemożliwiając ich zarastanie czy zamulanie. Produkt zbrojony, pozwalający na dość szybki montaż. wymiary opakowanie ilość w paczce szt. / opakowania kolory 59 x x 74 nie paletowane szary KOSTKA DROGOWA Zwana również kostką ściekową lub przykrawężnikową, ponieważ układa się ją pomiędzy granicą drogi a krawężnikiem. Swoją funkcję odprowadzania wody z jezdni do specjalnych zbiorników spełnia dzięki usytuowaniu odpowiednio poniżej płaszczyzny ulicy, pod konkretnym nachyleniem. szt./ zużycie [szt./mb] szt./ kolory , , , szary Kostka drogowa

46 Elementy drogowe Liniowe - Płyty drogowe PŁYTY PDB Zbrojone elementy większego formatu, które pełnią funkcję tymczasowej drogi, np. na placach budowy. Płyty te posiadają dwie wielkości i dodatkowo każda z nich dwie grubości do wyboru, stosowane według wymagań i obciążeń jakie produkt ma na siebie przyjmować. wymiary opakowanie zużycie (1 szt. = m 2 ) szt. / kolory 300 x 150 x ,5 300 x 150 x nie paletowane 300 x 100 x szary 300 x 100 x PŁYTA JOMB Produkt zbrojony, spełniający funkcję tymczasowego dojazdu bądź utwardzenia parkingów, placów itp. Żelbetowa konstrukcja stabilnie poprawia funkcjonalność w miejscu jej zastosowania. szt./ zużycie (1 szt. = m 2 ) szt. / kolory , produkt nie paletowany 1, szary 46

47 Elementy małej architektury Mała architektura ELEMENTY MAŁEJ ARCHITEKTURY - Grupa produktów, która jest stworzona specjalnie dla terenów zielonych, z myślą o estetycznym zaakcentowaniu roślinności otaczającej zarówno obiekty użyteczności publicznej, jak i te bardziej kameralne czy domowe. Na elementy małej architektury składają się m. in. Stopnie skarpowe, gazony i elementy ogrodzeń. Każde z nich jest niezwykle pomocne przy urządzaniu wnętrza ogrodowego oraz większych inwestycji tj. skarpy itp. Gazony nie tylko służą jako pojedyncze kwietniki ale i spełniają funkcję zielonych, piętrowych ekranów akustycznych. Stopnie skarpowe świetnie sprawdzają się nie tylko na skarpach ale i niewielkich wzniesieniach w otoczeniu ogrodu. Elementy ogrodzeń usprawnią tworzenie konstrukcji ogrodzenia. STOPNIE SKARPOWE Produkty utworzone z myślą o poruszaniu się pieszo po skarpie lub wzniesieniu. Odpowiednio wyprofilowane brzegi posiadają wcięcia, pozwalające na łączenie ze sobą wielu elementów w jeden ciąg schodowy. wymiary szt./ szt. / kolory 80 x 20 x x 20 x x 20 x szary GAZON O-ZON Wielofunkcyjna forma o charakterystycznym kształcie, stosowana głównie jako miejsce wysadzania roślin jako donica, kwietnik oraz przyuliczny ekrany akustyczny. Nadaje się zarówno do aranżacji domowego ogrodu, jak też przy większych inwestycjach publicznych czy miejskich. wymiary szt./ szt./ kolory 60 x 40 x szary 6 czerwony 30 x 40 x brązowy ELEMENTY OGRODZEŃ (przyziemne) Zestaw betonowych elementów, które po połączeniu ze sobą poszczególnych części, ułatwiają pracę podczas tworzenia konstrukcji ogrodzenia. DEKIEL wymiary opakowanie szt./ kolory 30 x 20 x 40 wg. zamówienie 5,3 wg. zamówienia szary 47

48 Elementy małej architektury Mała architektura KIELICH wymiary szt./ szt. / kolory 36 x 20 x szary DESKA OGRODZENIOWA wymiary szt./ szt. / kolory 300 x 20 x szary CEGŁA BETONOWA B-1 Produkt o szerokim zastosowaniu i funkcjonalności. Prosta forma daje możliwość układania murków, gazonów, kwietników, słupków oraz wykończenia jako klinkier lub podmurówka. Element może być użyty na elewacje oraz ściany zewnętrzne i wewnętrzne. wymiary szt./ szt. / kolory 25 x 12 x 6, szary czerwony żółty brązowy Stopnie skarpowe

49 Projekty i aranżacje Nawierzchnie i mała architektura Firma Betard oferuje dla swoich klientów przy zakupie kostki brukowej i elementów małej architektury usługę wykonywania niepowtarzalnych projektów aranżacji nawierzchni z uwzględnieniem indywidualnych potrzeb klienta. 49

50 Porady KONCEPCJA Zanim przystąpimy do układania kostki brukowej, warto przygotować plan aranżacji przestrzeni. Projekt powinien uwzględniać przede wszystkim różnice wysokości, jakie występują na danym terenie, ze szczególnym zaznaczeniem tych obszarów, na których trzeba wykonać stopnie. Umocnienie podłoża i estetyczne wykończenie schodów będą możliwe przy użyciu specjalnie do tych celów przeznaczonych produktów, jak: palisady, obrzeża czy krawężniki. Kolejnym ważnym elementem koncepcji jest dopasowanie projektowanej nawierzchni do otoczenia. Ważne, by współgrała ona z kształtem i odcieniami elewacji oraz zieleni wokół domu. Przykładowo: jeśli bryła budynku mieszkalnego i jego kolorystyka nawiązuje do nowoczesnych trendów, dobrze jest, gdy linie nawierzchni są proste i symetryczne. W przypadku budynku w stylu klasycznym bądź naturalistycznym, dobry efekt osiągniemy układając ścieżki i inne elementy na kształt łuków. Budownictwo publiczne czy usługowe, zabudowania większych przedsiębiorstw i inne założenia wielkoformatowe potrzebują specjalnych, często odmiennych projektów niż domy mieszkalne. Dobrze jest na przykład, gdy główne wejścia budynków są odpowiednio zaakcentowane, a kolorystyka dobierana w oparciu o ich wygląd zewnętrzny. WYTYCZENIE GRANIC Przed przystąpieniem do wykonania podbudowy i układania kostki, należy wytyczyć obszar prac ziemnych. Specjaliści w brukarstwie używają do pomiaru odległości oraz spadków terenu urządzeń geodezyjnych, a przeliczone wartości nanoszą na opracowywany obszar. Granice prac zaznacza się, wbijając w ziemię drewniane lub metalowe kołki, zwane inaczej szpilami. Ich wysokość wskazuje zarazem poziom, na którym ma znajdować się bruk. Po wykonaniu tych prac korytuje się cały zaznaczony obszar na odpowiednią głębokość, z zachowaniem spadków. PODBUDOWA Od tego, z czego i w jaki sposób zostanie wykonana podbudowa, zależy efekt końcowy inwestycji. Dobór decyduje o stabilności nawierzchni i jej wytrzymałości na całe lata. Aby podbudowa była odpowiednia, należy wziąć pod uwagę rodzaj przeznaczenia i charakterystykę terenu, np. czy grunt jest przepuszczalny, podmokły czy piaszczysty. Należy również uwzględnić poziom wód gruntowych oraz rozważyć, jaki rodzaj systemu odwodnienia przeprowadzić. Nanoszone w terenie spadki zwykle wynoszą 2,5-4 %, co oznacza że powierzchnia powinna być pochylona od 2,5 do 4 cm na długości 1 m. Inną podbudowę przygotowuje się dla ciągów pieszych a inną pod ruch samochodowy, w zależności od rodzaju pojazdów, które będą po niej jeździć i od siły nacisku. Przy zabudowie mieszkaniowej, gdzie występuje głównie ciąg pieszy i kołowy, podbudowa nie wymaga większego korytowania. Wyjątek stanowi grunt podmokły, który potrzebuje zwiększenia stabilizacji. I tak np. na ścieżki wystarczy wykorytować glebę do głębokości około 25 cm a na podjazdy maksymalnie do 50 cm. Na parkingach przy budynkach użyteczności publicznej oraz podjazdach pod supermarkety itp. podbudowa może sięgać nawet do 60 cm. Cała podbudowa powinna składać się z odpowiednich : najgłębszej piasku tzw. kopanego; od 5 do 10 cm; kolejnej z kruszywa łamanego, potocznie zwanego klińcem; od 15 do 30 cm o frakcji od 0 31,5 mm; najpłytszej tzw. podsypki z mączki granitowej o frakcji od 0 do 5 mm lub z rzadziej stosowanego piasku, który jest mniej stabilny. Warstwa ta spełnia również funkcję odsączającej. W przypadku głębszej podbudowy, która ma być podłożem pod inwestycje publiczne, takie jak parkingi, czy place manewrowe dla najcięższych samochodów, stosuje się jeszcze jedną ę zwaną tłuczniem, o frakcji od 0 do 63 mm. Umieszcza się ją pomiędzy piaskiem kopanym a klińcem. Istnieje stara metoda przygotowani podbudowy, która polega na odpowiednim proporcjonowaniu. Rozpoczyna się ją od ułożenia najgrubszej, a następne y układa się coraz cieńsze. Każdą z odpowiednio wyrównuje się i ubija urządzeniem zwanym zagęszczarką. Rodzaje tych maszyn dobiera się w zależności od ich obciążenia. By zagęścić ę klińca na podjazdy i chodniki, potrzebna jest zagęszczarka o obciążeniu 250 kg, a przy zagęszczeniu podsypki z mączki granitowej najlepiej zastosować zagęszczarkę o wadze 100 kg. Przy utwardzeniu głębszej podbudowy zaleca się stosowanie zagęszczarki od 450 do nawet 700 kg. 50 UKŁADANIE KOSTKI Przy wyborze kostki trzeba wziąć pod uwagę jej zastosowanie, a dokładnie: obciążenia, jakie ma na siebie przyjmować bruk po jej ułożeniu. Na tarasy, chodniki i mniejsze ścieżki najlepiej nadają się produkty od 4 do 6 cm grubości. Na podjazdy i parkingi dla ruchu kołowego stosuje się kostkę o grubości od 6 do 10 cm, a jej dokładną dobiera się w zależności od ciężaru poruszających się na danym terenie pojazdów. Gdy dobierzemy odpowiednie produkty i przygotujemy podbudowę, możemy zacząć układać kostkę. Idealne wykończenie kolorystyczne uzyskamy, układając naprzemiennie kostkę z trzech różnych palet. Dzięki temu unikniemy różnic w odcieniach na większych płaszczyznach. Zasada ta nazywana jest zasadą układania z trzech palet. W miejscach, w których teren jest wystopniowany, stosuje się takie elementy jak np. palisady. W zależności od rodzaju produktu, mogą one być układane zarówno w łukach zewnętrznych jak też wewnętrznych, co umożliwia precyzyjne wykończenie danego fragmentu obszaru. Po ułożeniu bruk zasypuje się piaskiem płukanym o uziarnieniu od 0 do 2 mm, wypełniając nim szczeliny. Zabezpiecza to kostkę przed obijaniem i kruszeniem podczas kolejnego zagęszczania, tym razem kostki. W tym przypadku stosuje się urządzenie do 250 kg ze specjalną nakładką kauczukową, zwaną elektrometrem, która chroni bruk przed uszkodzeniem podczas zagęszczania. KONSERWACJA Aby utrzymać kostkę brukową w dobrym stanie, powinno się ją regularnie, kilka razy w roku zamiatać, przemywać wodą lub (przy większych zanieczyszczeniach) myć myjką ciśnieniową lecz tylko rozproszonym strumieniem. Zimą należy unikać odśnieżania powierzchni ostrymi narzędziami, by zapobiec uszkodzeniom górnej y bruku. Kostkę można impregnować specjalnie przeznaczonymi do tego celu preparatami. Wydobędą one głębię kolorów i zapobiegną wnikaniu zanieczyszczeń. Ten zabieg najlepiej sprawdza się na tarasach gdyż ze względu na niewielkie natężenie ruchu o słabym nacisku mamy pewność, że impregnat nie zostanie wytarty. W przypadku impregnacji podjazdów, efekt może być odwrotny do zamierzonego. Zdarza się, że impregnat może ulec przetarciom, np. od kół samochodowych, w wyniku czego koloryt na całej powierzchni może ulec zróżnicowaniu.

51 Uwagi i zalecenia producenta 1. Podane wymiary prefabrykatów są wymiarami nominalnymi, ale ze względów technologicznych wymiary rzeczywiste mogą się od nich różnić. Różnice wymiarowe mieszczą się w zakresie dopuszczonym przez obowiązujące normy. 2. Podawane zużycie kostki brukowej na 1 m 2 uwzględnia zwykle spoiny pomiędzy poszczególnymi elementami. 3. Mając na uwadze pkt 1 i 2, w celu obliczenia dokładnego zapotrzebowania, należy ułożyć kilka rzędów kostki oraz odpowiednio skorygować położenie niektórych części układanej nawierzchni. 4. Większość rodzajów kostki brukowej jest zazwyczaj produkowana z odstępnikami pionowymi (dystansami) regulującymi minimalną odległość pomiędzy poszczególnymi elementami nawierzchni. 5. Obrzeża, krawężniki, elementy odwadniające, płytki chodnikowe, płyty ażurowe, kostka brukowa ułożone ze zbyt małą spoiną (fugą), albo na podbudowie o zbyt małej wytrzymałości, mogą zostać uszkodzone w trakcie zagęszczania lub dobijania. Wyprodukowanie wyżej wymienionych elementów drogowych z betonu najwyższej klasy nie zapobiegnie tego typu zniszczeniom. Dotyczy to zwłaszcza produktów pozbawionych pionowych dystansów, tj. ścieki drogowe, płyty ażurowe itd. Takie uszkodzenia nie mogą być podstawą do reklamacji jakości wyrobów firmy Betard. 6. Celem uniknięcia wyżej wymienionych uszkodzeń należy wykonać podbudowę zgodnie z projektem technicznym i sztuką budowlaną oraz zachować odstępy pomiędzy poszczególnymi elementami. 7. Faktura i wygląd powierzchni górnych (ścieralnych), zależy przede wszystkim od uziarnienia i proporcji frakcji kruszywa użytego do wytworzenia tej y produktów. 8. Partie elementów, produkowane w dłuższych odstępach czasu, mogą wykazywać nieznaczne różnice w wyglądzie powierzchni górnych. Na różnicę wyglądu może też wpływać niejednorodność składników betonu, zmiana zabarwień kruszywa, różnice w składzie cementu oraz inne uwarunkowania technologiczne. 9. Powyższe różnice nie mają żadnego wpływu na wartości użytkowe i funkcjonalne produktów. 10. Na powierzchni elementów brukowych przy określonych warunkach atmosferycznych, mogą czasami występować białe naloty. Są to wykwity wapienne, które są wynikiem naturalnych reakcji zachodzących w betonie. Nie wpływają one na walory użytkowe produktów. Wykwity po pewnym czasie ustępują, wypłukane wodą opadową oraz przez ścieranie w trakcie naturalnego i codziennego użytkowania bruków. Praktyka wykazuje, że wykwity znikają do dwóch lat od momentu ich wbudowania. 11. Wykwity wapienne nie mogą być podstawą do reklamacji jakości wyrobów firmy Betard. 51

52 NOTATKI 52

53 NOTATKI 53

54 NOTATKI 54

55

56 Betard Sp. z o.o. Siedziba: Długołęka, ul. Polna 30, Mirków tel.: , fax: betard@betard.pl Filia: Wieruszów, ul. Ostrzeszowska 8, tel.: , fax: wieruszow@betard.pl Filia: Gołogłowy 37, Kłodzko tel.: , fax: klodzko@betard.pl
