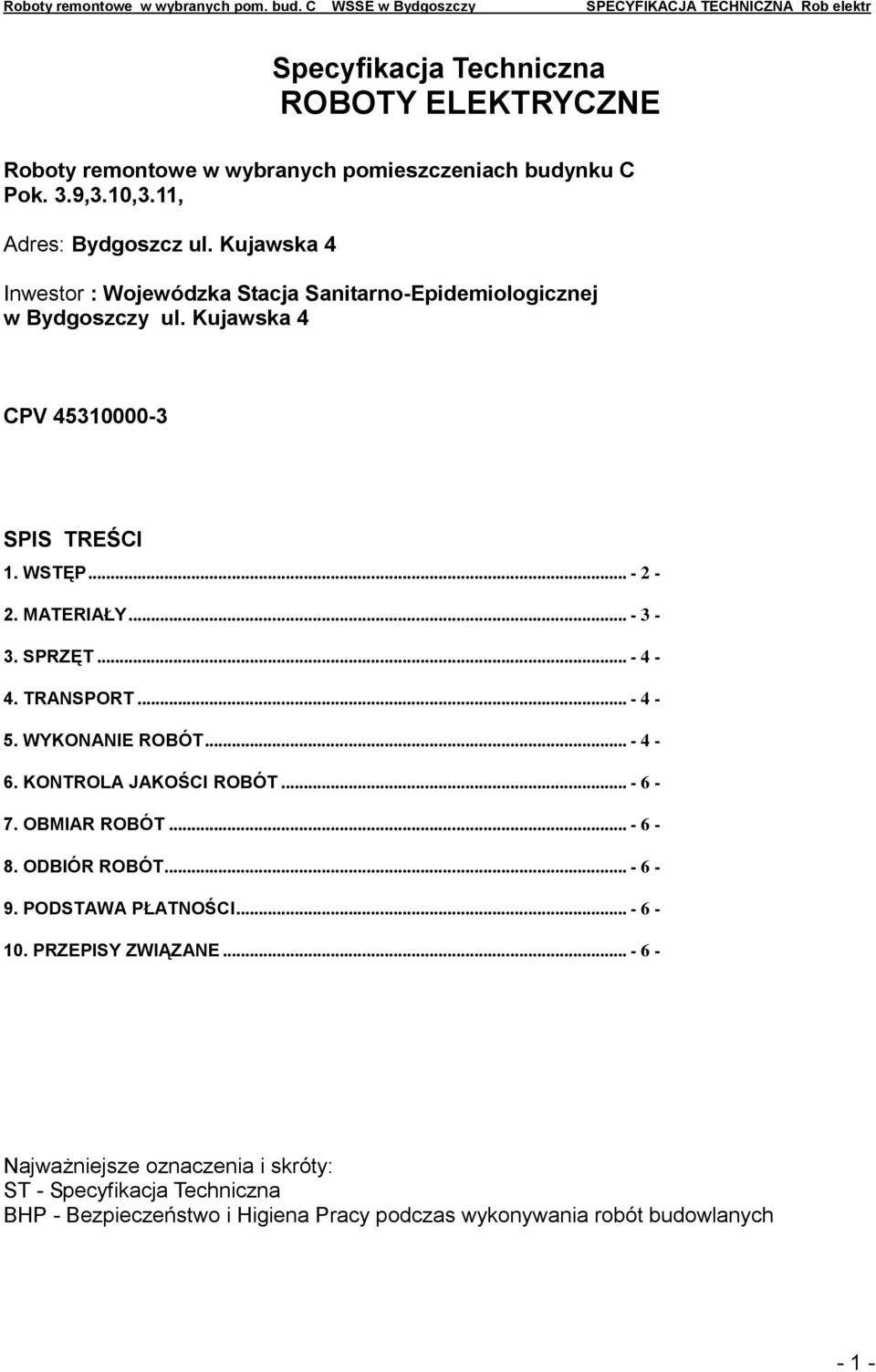

1 Specyfikacja Techniczna ROBOTY ELEKTRYCZNE Roboty remontowe w wybranych pomieszczeniach budynku C Pok. 3.9,3.10,3.11, Adres: Bydgoszcz ul. Kujawska 4 Inwestor : Wojewódzka Stacja Sanitarno-Epidemiologicznej w Bydgoszczy ul. Kujawska 4 CPV SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Najważniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna BHP - Bezpieczeństwo i Higiena Pracy podczas wykonywania robót budowlanych - 1 -

2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót budowlanych związanych z wykonaniem zadania Roboty remontowe w wybranych pomieszczeniach budynku C WSSE w Bydgoszcz Pok. 3.9,3.10,3.11, Roboty elektryczne 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót jak w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych pracami elektrycznymi w pomieszczeniach ; Roboty elektryczne - Wykonanie instalacji zasilania i sterowania urządzeń wentylacji i klimatyzacji - Podłączenie urządzeń instalacji Klimatyzacji i wentylacji - Wymiana opraw oświetleniowych - Wymiana gniazd i włączników - Wymiana przewodów w tynku z zaprawieniem bruzd - Wymiana puszek rozgałęźnych - Wykonanie niezbędnych pomiarów - uziemienie urządzeń dachowych Określenia podstawowe -Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji przedmiotu przetargu. - Inspektor Nadzoru osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, pisemnie wyznaczona przez Zamawiającego lub Zarządzającego realizacją umowy, działająca w jego imieniu w zakresie przekazanych uprawnień i określonych w Prawie budowlanym obowiązków, dotyczących sprawowania kontroli zgodności realizacji robót budowlanych z dokumentacją projektową, specyfikacjami technicznymi, przepisami, zasadami wiedzy technicznej oraz postanowieniami warunków umowy a także zapobiegania zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie. Reprezentuje on interesy Zamawiającego na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzaniu i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu. Podstawowe prawa i obowiązki Inspektora nadzoru określają odpowiednie przepisy Ustawy z dnia 7 lipca 1994 r. Roboty ogół działań, niezbędnych do podjęcia w ramach realizacji przez Wykonawcę przedmiotu zadania. -Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inwestora. -Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. -Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej. - Inspektor nadzoru inwestorskiego (Inspektor nadzoru) osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, pisemnie wyznaczona przez Zamawiającego lub Zarządzającego realizacją umowy, działająca w jego imieniu w zakresie przekazanych uprawnień i określonych w Prawie budowlanym obowiązków, dotyczących sprawowania kontroli zgodności realizacji robót budowlanych z dokumentacją projektową, specyfikacjami technicznymi, przepisami, zasadami wiedzy technicznej oraz postanowieniami warunków umowy a także zapobiegania zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie. Reprezentuje on interesy Zamawiającego na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzaniu i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu. Podstawowe prawa i obowiązki Inspektora nadzoru określają odpowiednie przepisy Ustawy z dnia 7 lipca 1994 r. Prawo budowlane -Aprobata techniczna dokument potwierdzający pozytywną ocenę techniczną wyrobu stwierdzającą jego przydatność do stosowania w określonych warunkach, wydany przez jednostkę upoważnioną do udzielania - 2 -

3 aprobat technicznych; spis jednostek aprobujących zestawiony jest w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 r. W sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10 z dnia 8 lutego 1995 r. Poz.48, rozdział 2 z późniejszymi zmianami). -Certyfikat zgodności dokument wydany zgodnie z zasadami systemu certyfikacji wykazujący, że zapewniono odpowiedni stopień zaufania, iż należycie zidentyfikowano wyrób, proces lub usługa są zgodne z określoną normą lub innymi dokumentami normatywnymi w odniesieniu do wyrobów dopuszczonych do obrotu i stosowania. W budownictwie (zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane, art. 10) certyfikat zgodności wykazuje, że zapewniono zgodność wyrobu z PN lub aprobatę techniczną (w wypadku wyrobów, dla których nie ustalono PN). -Znak zgodności zastrzeżony znak, nadawany lub stosowany zgodnie z zasadami systemu certyfikacji, wskazujący, że zapewniono odpowiedni stopień zaufania, iż dany wyrób, proces lub usługa są zgodne z określoną normą lub innym dokumentem normatywnym. -Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót. -Umowa umowa na wykonanie zadania objętego specyfikacjami, zawarta po rozstrzygnięciu przetargu pomiędzy Zamawiającym (Inwestorem) i Wykonawcą Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inspektorowi Nadzoru do zatwierdzenia, szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów jak również odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu wykazania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania ST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy Rodzaje materiałów Przewody YDY 3x6 (450/750V) Przewody YDY 4x1,5 (450/750V) Przewody YDY 5x1,5 (450/750V) Siłownik z falownikiem ATV 12 Wyłącznik nad prądowy S301 Wyłącznik przeciwporażeniowy P304 25A(A) Wyłącznik przeciwporażeniowy P302 25A(A) Puszki rozgałęźne hermetyczne i zwykłe Osprzęt w pokojach podtynkowy Osprzęt w laboratorium hermetyczny Oprawy w pokoju rastrowe Moduły oświetlenia awaryjnego Oprawy oświetlenia ewakuacyjnego z piktogramem Oprawy w laboratorium hermetyczne o min. IP55-3 -

4 3. SPRZĘT Wykonawca jest zobowiązany do stosowania jedynie takiego sprzętu, który spełnia wymagania BHP i nie wpłynie niekorzystnie na jakość wykonywanych robót. Podstawowy sprzęt to; wiertarki, mieszarki, bruzdownice, pilarki, przecinarki. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i na właściwości przewożonych materiałów oraz sprzętu. 5. WYKONANIE ROBÓT 5.1. Wykonawca przedstawi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty instalacyjne Trasowanie Trasa instalacji elektrycznych powinna przebiegać bezkolizyjnie z innymi instalacjami i urządzeniami, powinna być przejrzysta, prosta i dostępna dla prawidłowej konserwacji oraz remontów. Wskazane jest, aby przebiegała w liniach poziomych i pionowych Montaż oraz uchwytów konstrukcji wsporczych Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji elektrycznych, bez względu na rodzaj instalacji, powinny być zamocowane do podłoża w sposób trwały, uwzględniający warunki lokalne i technologiczne, w jakich dana instalacja będzie pracować, oraz sam rodzaj instalacji Przejścia przez ściany i stropy. Przejścia przez ściany i stropy powinny spełniać następujące wymagania: wszystkie przejścia obwodów instalacji elektrycznych uszkodzeniami. przez ściany, stropy itp. muszą być chronione przed uszkodzeniami przejścia te należy wykonywać w przepustach rurowych, przejścia pomiędzy pomieszczeniami o różnych atmosferach powinny być wykonywane w sposób szczelny, zapewniający nie przedostawanie się wyziewów, obwody instalacji elektrycznych przechodząc przez podłogi muszą być chronione do wysokości bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniami mechanicznymi należy stosować rury stalowe, rury z korytka blaszane itp. tworzyw sztucznych, 5.5. Montaż sprzętu, osprzętu i opraw oświetleniowych. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Do mocowania sprzętu i osprzętu mogą służyć konstrukcje wsporcze lub konsolki osadzone na podłożu, przyspawane do stalowych elementów konstrukcji budowlanych lub przykręcone do podłoża za pomocą kołków i śrub rozporowych. Uchwyty (haki) dla opraw montowane w stropach należy mocować przez wkręcanie w metalowy kołek rozporowy lub wbetonowanie. Nie dopuszcza się mocowania haków za pomocą kołków rozporowych z tworzywa sztucznego.. Przewody opraw oświetleniowych należy łączyć z przewodami wypustów za pomocą złączy świecznikowych Podejście do odbiorników. Podejścia instalacji elektrycznych do odbiorników należy wykonywać w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny. Podejścia do przewodów ułożonych w podłodze należy wykonywać w rurach stalowych, zamocowanych pod powierzchnią podłogi, albo w specjalnie do tego celu przewidzianych kanałach. Rury i kanały muszą spełniać odpowiednie warunki wytrzymałościowe i być wyprowadzone ponad podłogę do wysokości koniecznej dla danego odbiornika. Do odbiorników zasilanych od góry należy stosować podejścia zwieszakowe. Są to najczęściej oprawy oświetleniowe lub odbiorniki zasilane z instalacji zawieszonych na drabinkach lub korytkach kablowych. Podejścia zwieszakowe należy wykonywać jako sztywne, lub elastyczne w zależności od warunków technologicznych i rodzaju wykonywanej instalacji. Do odbiorników zamocowanych na ścianach, stropach lub konstrukcjach podejścia należy wykonywać przewodami ułożonymi na tych ścianach, stropach lub konstrukcjach budowlanych, a także na innego rodzaju podłożach np. kształtowniki, korytka itp Układanie przewodów Przewody izolowane jednożyłowe w rurkach a) Układanie rur Rury należy układać na przygotowanej i wytrasowanej trasie na uchwytach osadzonych w podłożu. Końce rur przed połączeniem powinny być pozbawione ostrych krawędzi. Zależnie od przyjętej technologii montażu i rodzaju tworzywa łączenie rur ze sobą oraz sprzętem i osprzętem należy wykonywać przez: wsuwanie w otwory lub kielichy z równoczesnym uszczelnianiem połączeń, wkręcanie nagwintowanych końców rur, wkręcanie nagrzanych końców rur

5 Łuki na rurach należy wykonywać tak, aby spłaszczenie przekroju nie przekraczało 15% wewnętrznej średnicy. Promień gięcia powinien zapewniać swobodne wciąganie przewodów. Cała instalacja rurowa powinna być wykonana ze spadkiem 0.1% aby umożliwić odprowadzenie wody powstałej z ewentualnej kondensacji. Zabrania się układania rur z wciągniętymi w nie przewodami. b) Wciąganie przewodów Przed przystąpieniem do wciągania przewodów należy sprawdzić prawidłowość wykonanego rurowania, zamocowania sprzętu i osprzętu, jego połączeń z rurami oraz przelotowość. Wciąganie przewodów należy wykonać za pomocą specjalnego osprzętu montażowego. Nie wolno do tego celu stosować przewodów, które później zostaną użyte w instalacji. Łączenie przewodów wykonać wg wcześniej opisanych zasad Przewody izolowane kabelkowe na uchwytach W zależności od rodzaju pomieszczeń instalację należy wykonać: w wykonaniu zwykłym, w wykonaniu szczelnym. Stosuje się następujące rodzaje instalacji: pomocą uchwytów bezpośrednio na podłożu za pojedynczych lub zbiorczych, (dystansowych) na uchwytach odległościowych pojedynczych lub zbiorczych, pod tynkiem z zwykłym lub osprzętem bryzgoszczelnym, metalowych, na korytkach prefabrykowanych w listwach PCW. Przy wykonywaniu instalacji jako szczelnej należy przewody i kable uszczelniać w sprzęcie i osprzęcie oraz aparatach za pomocą dławików. Średnica dławicy i otworu uszczelniającego pierścienia powinna być dostosowana do średnicy zewnętrznej przewodu lub kabla. Po dokręceniu dławic zaleca się dodatkowe uszczelnianie ich za pomocą odpowiednich uszczelniaczy. Wykonanie instalacji p/t wymagać będzie: - ułożenia przewodów i zainstalowania osprzętu przed wykonaniem tynkowania. W przypadku wykonywania instalacji na istniejących ścianach niezbędne będzie wykucie odpowiednich bruzd pod przewody i ślepych wnęk pod osprzęt oraz ich zatynkowanie. Przed wykonaniem instalacji jako szczelnej należy przewody i kable uszczelniać w osprzęcie oraz aparatach za pomocą dławików. Średnica głowicy i otworu uszczelniającego pierścienia powinna być dostosowana do średnicy zewnętrznej przewodu lub kabla. Po dokręceniu dławic zaleca się dodatkowe uszczelnienie ich za pomocą odpowiednich uszczelnień Łączenie przewodów. W instalacjach elektrycznych wnętrzowych łączenia przewodów należy dokonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku gdy odbiorniki elektryczne mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich podłączenie do instalacji nie zostało opracowane w projekcie, sposób podłączenia należy uzgodnić z projektantem lub kompetentnym przedstawicielem Inwestora. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączyć przewody o rodzaju wykonania, przekroju i liczbie dla jakich zacisk ten jest przygotowany. W przypadku zastosowania zacisków, do których przewody są przyłączone za pomocą oczek, pomiędzy oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe zabezpieczone przed korozją w sposób umożliwiający przepływ prądu. Długość odizolowanej żyły przewodu powinna zapewniać prawidłowe przyłączenie. Zdejmowanie izolacji i oczyszczenie przewodu nie może powodować uszkodzeń mechanicznych. W przypadku stosowania żył ocynowanych proces czyszczenia nie powinien uszkadzać warstwy cyny. Końce przewodów miedzianych z żyłami wielodrutowymi (linek) powinny być zabezpieczone zaprasowanymi tulejkami lub ocynowane (zaleca się zastosowanie tulejek zamiast cynowania) Przyłączanie odbiorników. Miejsca połączeń żył przewodów z zaciskami odbiorników powinny być dokładnie oczyszczone. Samo połączenie musi być wykonane w sposób pewny, pod względem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozją itp. Połączenia mogą być wykonywane jako sztywne lub elastyczne w zależności od konstrukcji odbiornika i warunków technologicznych. Przyłączenia sztywne należy wykonywać w rurach sztywnych wprowadzonych bezpośrednio do odbiorników oraz przewodami kabelkowymi i kablami. Połączenia elastyczne stosuje się gdy odbiorniki narażone są na drgania o dużej amplitudzie lub przystosowane są do przesunięć lub przemieszczeń. Połączenia te należy wykonać: giętkimi lub przewodami izolowanymi wielożyłowymi oponowymi, przewodami izolowanymi jednożyłowymi w rurach elastycznych, przewodami izolowanymi wielożyłowymi giętkimi lub oponowymi w rurach elastycznych Próby montażowe. Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres prób montażowych należy uzgodnić z inwestorem. Zakres podstawowych prób obejmuje: instalacji pomiar rezystancji izolacji odbiorników pomiar rezystancji izolacji zwarciowych pomiary impedancji pętli pomiary rezystancji uziemień - 5 -

6 6. KONTROLA JAKOŚCI ROBÓT Sprawdzenie i odbiór robót powinno być wykonane zgodnie z normami i przepisami. wskazanymi w cz.10. Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakończeniu powinna podlegać : zgodność wykonania robót z dokumentacją projektową, właściwe podłączenie przewodu fazowego i neutralnego do gniazd, załączanie punktów świetlnych zgodnie z założonym programem, wykonanie pomiarów rezystancji izolacji, pomiarów skuteczności ochrony przeciwporażeniowej z przekazaniem wyników do protokołu odbioru. 7. OBMIAR ROBÓT Jednostka obmiarowa 1 mb, rury, przewody, listwy 1 szt,1 kpl przybory, osprzęt 8. ODBIÓR ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacją, Specyfikacjami Technicznymi i zaleceniami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem dopuszczalnych tolerancji dały wyniki pozytywne. W czasie odbioru zostanie sprawdzone prawidłowość i zakres wykonania robót oraz zgodność przekazanych dokumentów dopuszczających materiały do określonego stosowania, Do odbioru należy dołączyć :. 1. Zbiór dokumentacji użytych materiałów deklaracji zgodności lub innych dokumentów dopuszczeń 2. Protokół odbioru robót częściowych i inne dokumenty wynikające z przebiegu procesu budowlanego. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia zawarte są w umowie na realizację zadania. 10. PRZEPISY ZWIĄZANE Normy Normy instal. elektr. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przeciążeniowym. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. PN IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. środki ochrony przed porażeniem prądem elektrycznym. PN IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Ochrona przeciwpożarowa. PN IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. PN IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. PN 84/E Oświetlenie wnętrz światłem elektrycznym. PN-EN Światło i oświetlenie. Oświetlenie miejsc Pracy. Część 1: Miejsca pracy we wnętrzach

7 10.2 Inne dokumenty Rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. (Dz. U. Nr 13 z dn r.) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, póz. 844) Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Data opracowania
