1 PROJEKT BUDOWLANY ZESPOŁU BOISK SPORTOWYCH W RAMACH PROGRAMU MOJE BOISKO 2012 WRAZ Z ODWODNIENIEM I OGRODZENIEM PRZY ZESPOLE SZKÓŁ NR 3 NA OS. SIKORSKIEGO W śorach INWESTOR: GMINA MIEJSKA śory śory, AL.WOJSKA POLSKIEGO 25 ADRES BUDOWY: śory, OS.SIKORSKIEGO DZIAŁKA NR 1503/129; 1599/7 AUTOR PROJEKTU: MGR INś. JUSTYNA WAŁACH UPR. NR 184/99 CZERWIEC 2008 ROK

2 SPIS ZAWARTOŚCI OPRACOWANIA SPIS TREŚCI: STR. SPIS TREŚCI 2 a) MAPA ZASADNICZA 3 b) OŚWIADCZENIE PROJEKTANTA 4 c) UPRAWNIENIA PROJEKTANTA I PRZYNALEśNOŚĆ DO IZBY 5-6 d) INFORMACJA BIOZ 7 e) OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 8 f) OPIS TECHNICZNY 9-15 g) RYS.1. PROJEKT ZAGOSPODAROWANIA TERENU 16 h) RYS.2. GEOMETRIA BOISKA DO PIŁKI NOśNEJ 17 i) RYS.3. GEOMETRIA BOISKA DO KOSZYKÓWKI 18 j) RYS.4. GEOMETRIA BOISKA DO SIATKÓWKI 19 k) RYS.5. SCHEMAT ODWODNIENIA 20 l) RYS.6. PRZEKRÓJ PRZEZ NAWIERZCHNIĘ BOISKA Z TRAWY 21 SYNTETYCZNEJ m) RYS.7. PRZEKRÓJ PRZEZ NAWIERZCHNIĘ BOISKA Z POLIURETANU 22 n) RYS.8. PRZEKRÓJ PRZEZ DRENAś BOISKA Z TRAWY 23 SYNTETYCZNEJ o) RYS.9. PRZEKRÓJ PRZEZ DRENAś BOISKA Z POLIURETANU 24 p) RYS.10. OGRODZENIE 25 q) RYS.11. SCHEMAT OGRODZENIA 26 r) RYS.12. BRAMKA DO PIŁKI NOśNEJ 27 s) RYS.13. KOSZ DO KOSZYKÓWKI 28 str. 2

3 śory, r. Justyna Wałach śory, ul.sosnowa 13h OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawo budowlane (Dz. U. Nr 207 z 2003 r. Poz ze zmianami) oświadczam, Ŝe projekt budowlany PROJEKT BUDOWLANY ZESPOŁU BOISK SPORTOWYCH W śorach W RAMACH PROGRAMU MOJE BOISK0- ORLIK 2012, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. podpis str. 3

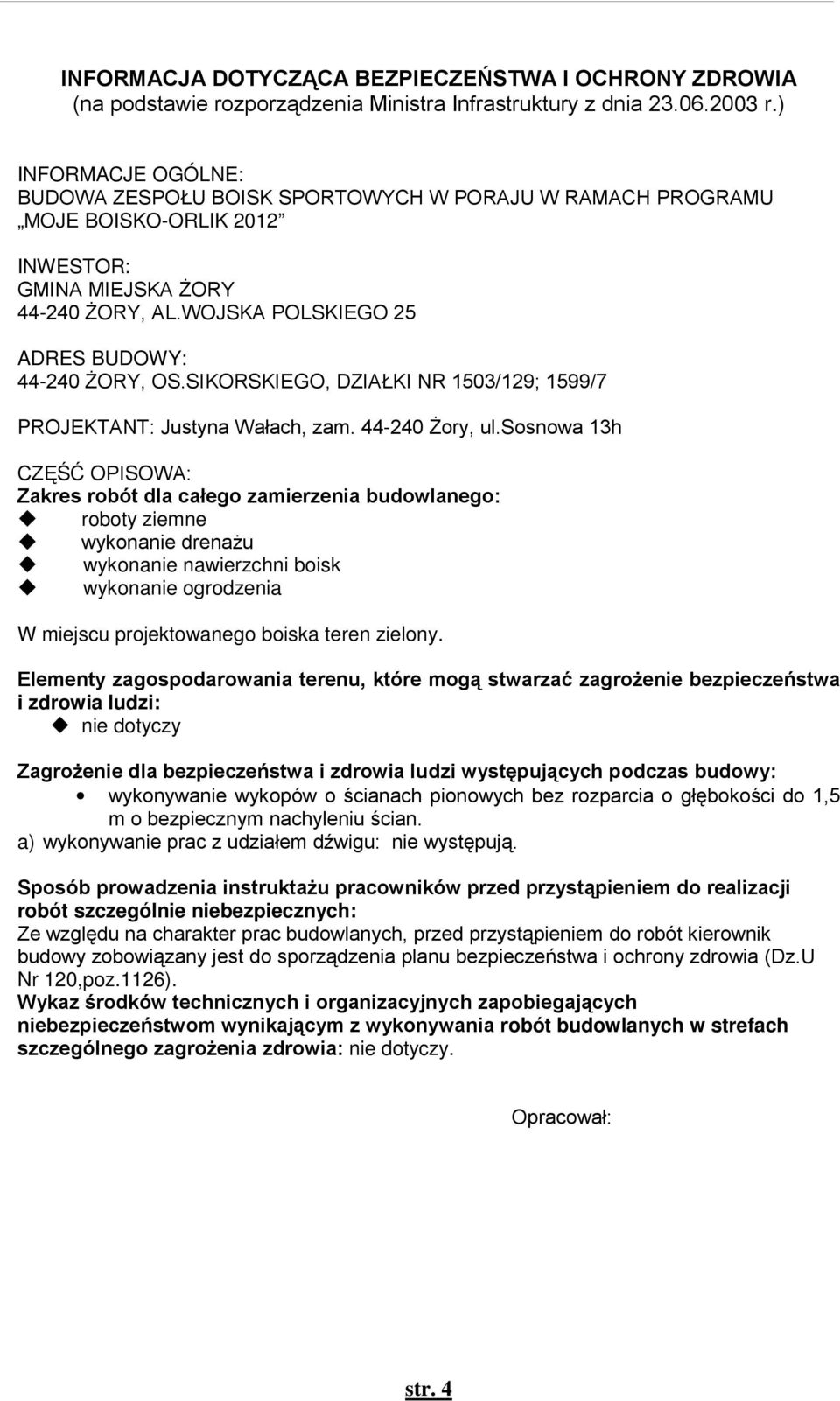

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia r.) INFORMACJE OGÓLNE: BUDOWA ZESPOŁU BOISK SPORTOWYCH W PORAJU W RAMACH PROGRAMU MOJE BOISKO-ORLIK 2012 INWESTOR: GMINA MIEJSKA śory śory, AL.WOJSKA POLSKIEGO 25 ADRES BUDOWY: śory, OS.SIKORSKIEGO, DZIAŁKI NR 1503/129; 1599/7 PROJEKTANT: Justyna Wałach, zam śory, ul.sosnowa 13h CZĘŚĆ OPISOWA: Zakres robót dla całego zamierzenia budowlanego: roboty ziemne wykonanie drenaŝu wykonanie nawierzchni boisk wykonanie ogrodzenia W miejscu projektowanego boiska teren zielony. Elementy zagospodarowania terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi: nie dotyczy ZagroŜenie dla bezpieczeństwa i zdrowia ludzi występujących podczas budowy: wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości do 1,5 m o bezpiecznym nachyleniu ścian. a) wykonywanie prac z udziałem dźwigu: nie występują. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Ze względu na charakter prac budowlanych, przed przystąpieniem do robót kierownik budowy zobowiązany jest do sporządzenia planu bezpieczeństwa i ochrony zdrowia (Dz.U Nr 120,poz.1126). Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia: nie dotyczy. Opracował: str. 4

5 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU a) Lokalizacja, przedmiot inwestycji oraz zakres opracowania Projektowane boiska zlokalizowane są na terenie istniejącego boiska trawiastego do piłki noŝnej przy Zespole Szkół nr3 w śorach na os.sikorskiego, na działkach nr 1503/129; 1599/7. Zakres opracowania obejmuje projekt boiska do piłki noŝnej z trawy syntetycznej i boiska wielofunkcyjnego do koszykówki i siatkówki o nawierzchni poliuretanowej wraz z odwodnieniem i ogrodzeniem. 2. Stan istniejący: Na terenie lokalizacji projektowanych boisk istnieje boisko trawiaste i dwa boiska asfaltowe. 3. Projektowane zagospodarowanie: Na działkach projektuje się dwa boiska: nr obiekt opis dane liczbowe 1 BOISKO DO PIŁKI NOśNEJ Nawierzchnia z trawy syntetycznej Powierzchnia całkowita Szerokość Długość 1860,0 m2 26,0m+2x2,0m=30,00m 56,0m+2x3,0m=62,00m 2 BOISKO DO KOSZYKÓWKI I SIATKÓWKI Nawierzchnia z poliuretanu Powierzchnia całkowita Szerokość Długość 613,11 m2 15,1m+2x2,0m=19,10m 28,1m+2x2,0m=32,10m str. 5

6 WyposaŜenie boisk: - do piłki noŝnej: dwie bramki aluminiowe 5,0x2,0 m, montowane w tulejach, siatki do bramek ilość 2 szt. - do koszykówki: dwa stojaki stalowe ocynkowane, montowane w tulejach, regulowane o wysięgu 160 cm, tablica 180x105 cm, obręcz uchylna, siatka do obręczy ilość 2 szt. - do siatkówki: słupki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa - ilość słupków 2 szt., siatka 1 szt. Oprócz boisk projektuje się obejście z kostki betonowej gr.6cm na podbudowie tłuczniowej, ogrodzenie h= 4,0 m wraz z piłkochwytami h=6,0 m za liniami bramek boiska do piłki noŝnej oraz odwodnienie boisk. Usytuowanie i odległości podano na rysunku nr Teren realizacji nie jest wpisany do rejestru zabytków. 5. Teren działki znajduje na terenie nie objętym oddziaływaniem szkód górniczych. 6. Wpływ inwestycji na środowisko. Przedmiotowa inwestycja nie stanowi zagroŝenia dla środowiska oraz zdrowia ewentualnych uŝytkowników. Opracował: str. 6

7 OPIS TECHNICZNY INFORMACJE OGÓLNE: BUDOWA ZESPOŁU BOISK SPORTOWYCH W śorach W RAMACH PROGRAMU MOJE BOISKO-ORLIK 2012 INWESTOR: GMINA MIEJSKA śory śory, AL.WOJSKA POLSKIEGO 25 ADRES BUDOWY: śory, OS.SIKORSKIEGO, DZIAŁKI NR 1503/129; 1599/7 A. PODSTAWA OPRACOWANIA a) Pomiary i wizje w terenie b) Ustawa z dn. 07 lipca 1994r. Prawo budowlane z p. zmianami c) Rozporządzenie Ministra Infrastruktury z dn. 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego d) Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. Nr 75 z dn. 15 czerwca 2002r.) z p. zmianami e) Rozporządzenie MSWiA z dnia 16 czerwca 2003r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów f) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy. 1. ZałoŜenia do projektu. Przedmiotem inwestycji jest projekt zespołu boisk ORLIK 2012, w ramach którego projektowane są dwa boiska: nr obiekt opis dane liczbowe 1 BOISKO DO PIŁKI NOśNEJ Nawierzchnia z trawy syntetycznej Powierzchnia całkowita Szerokość Długość 1860,0 m2 26,0m+2x2,0m=30,00m 56,0m+2x3,0m=62,00m 1 BOISKO DO KOSZYKÓWKI I SIATKÓWKI Nawierzchnia z poliuretanu

8 I SIATKÓWKI Powierzchnia całkowita Szerokość Długość 613,11 m2 15,1m+2x2,0m=19,10m 28,1m+2x2,0m=32,10m 2. Opis zastosowanych technologii i materiałów 2.1. Warunki gruntowe: Na miejscu stwierdzono występowanie gruntu jednorodnego, spoistego. Poziom wody gruntowej występuje poniŝej 1,20m. Na terenie nie stwierdzono występowania niekorzystnych zjawisk geologicznych. Wobec prostych warunków gruntowych obiekt moŝna przypisać do I geotechnicznej. kategorii 2.2. Zagospodarowanie terenu Projektowane zagospodarowania terenu obejmuje - boisko do piłki noŝnej o nawierzchni z trawy syntetycznej - boisko wielofunkcyjne o nawierzchni poliuretanowej, Projekt przewiduje odwodnienie płyt boisk i wykonanie ogrodzenia o h= 4,0 m, piłkochwytów o h=6,0m Bezpieczeństwo Sztuczna nawierzchnia z trawy syntetycznej i poliuretanowa odznaczają się bardzo duŝym bezpieczeństwem uŝytkowania. Tworząc warstwę wykończeniową w postaci nawierzchni obiektu sportowego zapewnia się niską urazowość bez względu na rodzaj podbudowy na jakiej jest montowana. Trawa syntetyczna dostarczana jest na plac budowy w rolkach o szerokości 4m (najczęściej) i długości dostosowanej do konkretnego zamówienia. MontaŜ nawierzchni odbywa się poprzez rozłoŝenie jej na przygotowanej podbudowie, docięciu do wymaganego wymiaru. Klejenie dopasowanych kolejnych rolek nawierzchni odbywa się poprzez pokrycie specjalnie str. 8

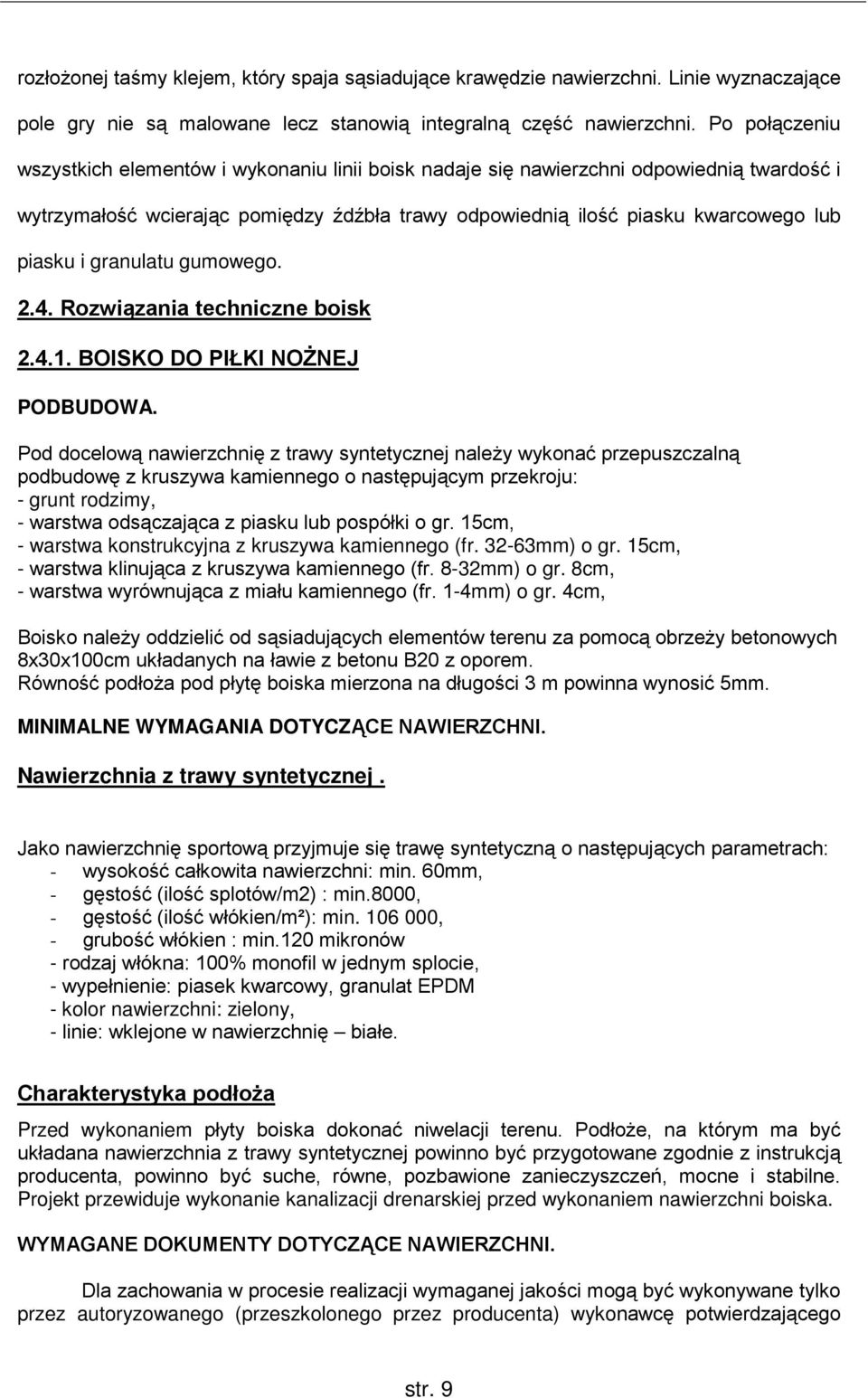

9 rozłoŝonej taśmy klejem, który spaja sąsiadujące krawędzie nawierzchni. Linie wyznaczające pole gry nie są malowane lecz stanowią integralną część nawierzchni. Po połączeniu wszystkich elementów i wykonaniu linii boisk nadaje się nawierzchni odpowiednią twardość i wytrzymałość wcierając pomiędzy źdźbła trawy odpowiednią ilość piasku kwarcowego lub piasku i granulatu gumowego Rozwiązania techniczne boisk BOISKO DO PIŁKI NOśNEJ PODBUDOWA. Pod docelową nawierzchnię z trawy syntetycznej naleŝy wykonać przepuszczalną podbudowę z kruszywa kamiennego o następującym przekroju: - grunt rodzimy, - warstwa odsączająca z piasku lub pospółki o gr. 15cm, - warstwa konstrukcyjna z kruszywa kamiennego (fr mm) o gr. 15cm, - warstwa klinująca z kruszywa kamiennego (fr. 8-32mm) o gr. 8cm, - warstwa wyrównująca z miału kamiennego (fr. 1-4mm) o gr. 4cm, Boisko naleŝy oddzielić od sąsiadujących elementów terenu za pomocą obrzeŝy betonowych 8x30x100cm układanych na ławie z betonu B20 z oporem. Równość podłoŝa pod płytę boiska mierzona na długości 3 m powinna wynosić 5mm. MINIMALNE WYMAGANIA DOTYCZĄCE NAWIERZCHNI. Nawierzchnia z trawy syntetycznej. Jako nawierzchnię sportową przyjmuje się trawę syntetyczną o następujących parametrach: - wysokość całkowita nawierzchni: min. 60mm, - gęstość (ilość splotów/m2) : min.8000, - gęstość (ilość włókien/m²): min , - grubość włókien : min.120 mikronów - rodzaj włókna: 100% monofil w jednym splocie, - wypełnienie: piasek kwarcowy, granulat EPDM - kolor nawierzchni: zielony, - linie: wklejone w nawierzchnię białe. Charakterystyka podłoŝa Przed wykonaniem płyty boiska dokonać niwelacji terenu. PodłoŜe, na którym ma być układana nawierzchnia z trawy syntetycznej powinno być przygotowane zgodnie z instrukcją producenta, powinno być suche, równe, pozbawione zanieczyszczeń, mocne i stabilne. Projekt przewiduje wykonanie kanalizacji drenarskiej przed wykonaniem nawierzchni boiska. WYMAGANE DOKUMENTY DOTYCZĄCE NAWIERZCHNI. Dla zachowania w procesie realizacji wymaganej jakości mogą być wykonywane tylko przez autoryzowanego (przeszkolonego przez producenta) wykonawcę potwierdzającego str. 9

10 swoje kwalifikacje stosownym dokumentem wydanym przez producenta nawierzchni (wykonawca powinien dołączyć stosowny dokument dotyczący przedmiotowego zadania). 1. Badania na zgodność z normą PN-EN , lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium badającego nawierzchnie sportowe; 2. Certyfikat FIFA (1 Star lub 2 Star) dla obiektu wykonanego z oferowanego systemu nawierzchni, lub wyniki badań laboratoryjnych potwierdzające zgodność parametrów oferowanego systemu nawierzchni z wymogami FIFA; 3. Karta techniczna oferowanej nawierzchni potwierdzona przez producenta; 4. Atest PZH dla oferowanej nawierzchni; 5. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię. WyposaŜenie boiska do piłki noŝnej - dwie bramki aluminiowe 5,0x2,0 m, montowane w tulejach, siatki do bramek ilość 2 szt BOISKO WIELOFUNKCYJNE PODBUDOWA. Pod docelową nawierzchnię z poliuretanu naleŝy wykonać przepuszczalną podbudowę z kruszywa kamiennego o następującym przekroju: - grunt rodzimy, - warstwa odsączająca z piasku lub pospółki o gr. 15cm, - warstwa konstrukcyjna z kruszywa kamiennego (fr mm) o gr. 15cm, - warstwa klinująca z kruszywa kamiennego (fr. 8-32mm) o gr. 8cm, - warstwa wyrównująca z miału kamiennego (fr. 1-4mm) o gr. 4cm, Boisko naleŝy oddzielić od sąsiadujących elementów terenu za pomocą obrzeŝy betonowych 8x30x100cm układanych na ławie z betonu B20 z oporem. Równość podłoŝa pod płytę boiska mierzona na długości 3 m powinna wynosić 5mm. MINIMALNE WYMAGANIA DOTYCZĄCE NAWIERZCHNI. Nawierzchnia poliuretanowo-gumowa gr.13 mm. Poliuretanowo-gumowa, wykonywana maszynowo bezpośrednio na placu budowy, bezspoinowa, przepuszczalna dla wody, dwuwarstwowa nawierzchnia sportowa. Łączna grubość nawierzchni ok. 13mm. Kolor boiska do koszykówki pomarańczowy, do siatkówki niebieski. Warstwy wymaganej nawierzchni sportowej: 1. WARSTWA DOLNA o grubości ok. 11 mm Bezspoinowa warstwa elastyczna, przepuszczalna dla wody, układana maszynowo za pomocą specjalistycznej maszyny tzw. układarki. Skład: mieszanina czarnego granulatu gumowego SBR fr. 1-4 mm połączonego lepiszczem poliuretanowym. 2. WARSTWA GÓRNA o grubości ok. 2 mm Bezspoinowa warstwa elastyczna, przepuszczalna dla wody, układana maszynowo za pomocą specjalistycznej maszyny tzw. natryskarki pod wysokim ciśnieniem. str. 10

11 Skład: mieszanina systemu poliuretanowego i granulatu EPDM fr. 0,5-1,5 mm. Na nawierzchnię nanoszone są linie specjalistyczną farbą poliuretanową w kolorze białym. Parametry nawierzchni Nawierzchnia musi posiadać parametry techniczne nie gorsze niŝ: - wytrzymałość na rozciąganie: >= 0,7 MPa - wydłuŝenie względne przy rozciąganiu: 53 % ± 5 - wytrzymałość na rozdzieranie: >= 100 N - ścieralność: <= 0,09 mm - twardość w skali Shore a A : 65º ± 5 - zmiana wymiarów po działaniu temp. + 60ºC <= 0,02 % - odporność na działanie zmiennych cyklów hydrotermicznych: przyrost masy: <= 0,70 % - mrozoodporność: przyrost masy: <= 0,80 % - przyczepność do podkładu betonowego: >= 0,60 MPa - współczynnik tarcia kinetycznego: - powierzchnia w stanie suchym: >= 0,35 - powierzchnia w stanie mokrym: >= 0,30 - odporność na sztuczne starzenie (stopień w skali szarej): 5 - odporność na uderzenie: powierzchnia odcisku kulki: <= 500 mm 2 +/- 25 Podkład mineralno-syntetyczny. Warstwa podkładowa o grubości ok. 35 mm stanowi bezpośredni podłoŝe pod nawierzchnię poliuretanowo-gumową o grubości ok. 13 mm. Warstwa podkładowa o grubości ok. 35 mm jest wykonywana maszynowo bezpośrednio na placu budowy, bezspoinowa, przepuszczalna dla wody. Skład: mieszanina kruszywa kwarcowego i czarnego granulatu gumowego SBR połączonych lepiszczem poliuretanowym. Dla zachowania w procesie realizacji wymaganej jakości mogą być wykonywane tylko przez autoryzowanego (przeszkolonego przez producenta) wykonawcę potwierdzającego swoje kwalifikacje stosownym dokumentem wydanym przez producenta nawierzchni. Charakterystyka podłoŝa Przed wykonaniem płyty boiska dokonać niwelacji terenu. PodłoŜe, na którym ma być układana nawierzchnia poliuretanowa powinno być przygotowane zgodnie z instrukcją producenta, powinno być suche, równe, pozbawione zanieczyszczeń, mocne i stabilne. Wymagane jest wykonanie kanalizacji drenarskiej przed wykonaniem nawierzchni boiska. WYMAGANE DOKUMENTY DOTYCZĄCE NAWIERZCHNI. Dla zachowania w procesie realizacji wymaganej jakości mogą być wykonywane tylko przez autoryzowanego (przeszkolonego przez producenta) wykonawcę potwierdzającego swoje kwalifikacje stosownym dokumentem wydanym przez producenta nawierzchni (wykonawca powinien dołączyć stosowny dokument dotyczący przedmiotowego zadania). 1. Badania na zgodność z normą PN-EN , lub aprobata techniczna ITB, lub rekomendacja techniczna ITB, lub wyniki badań specjalistycznego laboratorium badającego nawierzchnie sportowe; str. 11

12 2. Certyfikat FIFA (1 Star lub 2 Star) dla obiektu wykonanego z oferowanego systemu nawierzchni, lub wyniki badań laboratoryjnych potwierdzające zgodność parametrów oferowanego systemu nawierzchni z wymogami FIFA; 3. Karta techniczna oferowanej nawierzchni potwierdzona przez producenta; 4. Atest PZH dla oferowanej nawierzchni; 5. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię. WyposaŜenie boiska wielofunkcyjnego - do koszykówki: dwa stojaki stalowe ocynkowane, montowane w tulejach, regulowane o wysięgu 160 cm, tablica 180x105 cm, obręcz uchylna, siatka do obręczy ilość 2 szt. - do siatkówki: słupki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa - ilość słupków 2 szt., siatka 1 szt Ogrodzenie Projektowane ogrodzenie wykonane będzie ze słupów z profilu zamkniętego 80x40x5000mm, siatki polipropylenowej o oczku 100x100mm. Proponuje się mocne, sztywne przęsła, wytrzymałe na uderzenia, mocowane do słupków, co 200mm przy pomocy nierdzewnych śrub i uchwytów. Wymiary siatki polipropylenowej po jednym kawałku na kaŝdy bok. Tak dobrana siatka stworzy aŝurowy, półprzeźroczysty obiekt niedominujący swoją bryłą w otoczeniu. Słupy, na dwóch poziomach - (2,5m i 4m) są skręcone za pomocą nierdzewnych śrub, poziomymi rozporami z profilu zamkniętego 20x30mm celem usztywnienia konstrukcji oraz dla rozciągnięcia i napręŝenia na nich siatki. Całość po skręceniu tworzy sztywny, stabilny kosz niewymagający dodatkowych odciągów, stęŝeń, czy teŝ podobnych podpór. Wszystkie elementy stalowe (słupy i rozpory) będą poddawane procesowi cynkowania sposobem ogniowym i powlekania poliestrami utwardzanymi na gorąco w temperaturze ~ 200ºC - metoda lakierowania proszkowego. Słupy z przyspawanymi płytami stopowymi z otworami montaŝowymi o wysokości nominalnej ogrodzenia boiska. Tak przygotowany słup jest przykręcany do wcześniej wklejonych np.: metodą HILTI, do wypoziomowanych fundamentów punktowych, nagwintowanych stalowych szpilek. Podziałka w osiach słupków wynosi 2520mm. Kolor siatki i paneli stalowych zielony lub niebieski. Podane wymiary poszczególnych elementów jak i pojedyncze elementy mogą ulec zmianie w zaleŝności od systemu wykonawcy. Długości poszczególnych odcinków sprawdzić przed przystąpieniem do realizacji. Bramy wjazdowe z systemowych paneli 2,5 x2,0 m, trzy furtki 1,2 mx2,0 m. str. 12

13 2.6. Ciągi komunikacyjne Powierzchnię wokół boisk w celu dojścia do bram i furtek przewiduje się z kostki betonowej gr. 6cm wibroprasowanej koloru szarego na podbudowie tłuczniowej i warstwie odsączającej ze spadkiem na zewnątrz max 2%, ograniczenie z obrzeŝy betonowych 8x30 cm na ławie betonowej z oporem z betonu B ODWODNIENIE. Wody opadowe z odwodnienia terenu oraz projektowanego boiska sportowego odprowadzone będą projektowanymi kanałami deszczowymi do istniejącego rowu. Kanalizację deszczową naleŝy wykonać z rur: a) kanalizacyjnych kielichowych PVC-U typ cięŝki S o średnicy D z 250*7,3mm b) rur drenarskich PVC Ø113 i PVC Ø80. Studnie na kanalizacji projektuje się tworzywowe WAVIN jako studzienki zbiorcze φ315 z 60 litrowym osadnikiem (S1-S4) oraz betonowa średnicy 1000 (SB). Rury kanalizacyjne naleŝy układać na podsypce piaskowej grubości 15cm i obsypać warstwą piasku do wysokości 30cm ponad wierzch rury. Trasę, średnicę oraz spadki pokazano na rysunkach szczegółowych. Wody powierzchniowe z terenów sportowych (boiska) zostaną odprowadzone sączkami PVC φ80 poprzez zbieracze φ113 do studzienek kanalizacyjnych. Wielkość kanałów przyjęto wg podręcznika Urządzenia Sportowe oraz wytycznymi technicznymi układania sieci drenaŝowej. Sączki PVC ułoŝone zostaną na głębokości cm, a zbieracze na głębokości cm.Sączki ułoŝyć w rowkach o wymiarach 30*30cm otoczone warstwą filtracyjną o granulacji do 20mm i geowłókniną. Zbieracze ułoŝyć w rowkach o wymiarach 40*40cm otoczone warstwą filtracyjną o granulacji do 20mm i geowłókniną na zakład ok. 30cm ze spadkiem do studzienek drenarskich i kanalizacji deszczowej. Przy układaniu drenaŝu naleŝy zachować minimalny spadek wynoszący 0,5% celem zapewnienia prędkości przepływu wody w drenach (nie mniej niŝ 0,2 0,25 m/s). Dla szybszego przenikania wody z boisk trawnikowych naleŝy wzdłuŝ ciągów drenarskich zostawić szpary wypełnione piaskiem. Zastosowano studzienki drenarskie Ø315mm z osadnikiem. Przed ułoŝeniem drenaŝu naleŝy wykonać fundamenty pod słupki ogrodzenia. W przypadku natrafienia na istniejący drenaŝ naleŝy go włączyć w projektowy układ sieci drenarskiej, kanalizacyjnej. Średnice, spadki, głębokości drenaŝu naleŝy wykonać zgodnie z załączonymi rysunkami szczegółowymi. Opracował: str. 13
