9 Wm1 Wózek - wanna do mycia pacjenta x 70 x 46/86 10 WS4 Wieszak ścienny 2 11 Zk120 Zlewozmywak na szafce x 60 x 85

Transkrypt

1 .0. KARTY WYPOSAŻENIA TECHNOLOGICZNEGO. / Kryty podjazd karetek /2 Pokój dekontaminacji B4 Blat roboczy na szafce ks4 45 x 60/85 2 Ca6 Szafka wisząca 2 60 x 30 x 75 3 Ca8 Szafka wisząca 80 x 30 x 75 4 Ks4 Szafka segmentowa 2 45 x 55 x 83 5 P Próżnia pkt 6 Sp Sprężone powietrze pkt 7 T Tlen pkt 8 U5/6 umywalka bateria uruchamiana bezdotykowa lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 50 x 60 x 85 9 Wm Wózek wanna do mycia pacjenta 206 x 70 x 46/86 0 WS4 Wieszak ścienny 2 Zk20 Zlewozmywak na szafce 20 x 60 x 85 /3 Przedsionek /4 Poczekalnia Bb6 Krzesło szpitalne 6 50 x 55 x 854 /5 Dyspozytornia B4 Blat roboczy lada na szafkach ks4 40 x 60/85 2 B24 Blat roboczy lada na szafkach ks4 240 x 60/85 3 Bd2 Fotel obrotowy do biurka 3 55 x 50 x 85 4 Cb9 Szafa biurowa 3 90 x 50 x Cb2 Szafa biurowa 90 x 50 x F Aparat telefoniczny 3 7 k Instalacja komputerowa 3 pkt 8 K Zestaw komputerowy 3 9 Ks4 Szafka segmentowa 5 40 x 55/85 /6 Obszar segregacji i przyjęć

2 /7 W.c. osób niepełnosprawnych/ Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 3 W.c. /8 W.c. M 55 x 45 / Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 3 W.c. Pisuar /9 Magazyn aseptyczny 55 x 45 / RU2/5 Regał uniwersalny 2 20 x 50 x 80 2 Xg Ruszt podłogowy 20 x 60 x 8 /0 Brudownik Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 2 N2/5 Regał na baseny szafa 2 20 x 50 x 80 3 Rb4 Regał na baseny 35 x 35 x 35 4 S4B Zestaw z automatem myjąco dezynfekującym, zlewem, umywalką do rąk, szafką wiadro pedałowe na śmieci wieszak na ręczniki pojemnik na mydło 40 x 60 x 90 5 WZ9 Wózek brudnej bielizny 55 x 95 x 90 6 *5 Wieszak na worki 4 2

3 / Sala intensywnej terapii 2 łóżkowa Ab Wózek pacjenta z łamanym leżem 20 x 90 x 50/95 2 AGSS Odciąg gazów medycznych 3 Ba2 Taboret na śrubie 4 Ø 35 x 50 4 Bd2 Fotel obrotowy do biurka 2 55 x 55 x 85 5 Ca2 Szafa lekarska 05 x 50 x 80 6 F Aparat telefoniczny 2 7 Gi4 Lampa bakteriobójcza statywowa 23 x 6 x 2 8 Gj5 Statyw do kroplówek 2 Ø 40 x 80 9 K Zestaw komputerowy 2 0 Ks6 Szafka segmentowa 3 60 x 55 x 85 Lb28 Lada robocza na szafkach ks6 280 x 60 x 85 2 M Monitor 2 3 Mz2 Most zasilający sufitowy na 2 łóżka 4 P Próżnia 4 pkt 5 R Gniazda elektryczne rezerwowane 230V 6 Rtg Gniazdo do rentgena jezdnego 7 SI30 Zestaw szafek stojących z umywalka i zlewozmywakiem umywalka + zlewozmywak bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 300 x 60 x 85 8 SN95 Stolik narzędziowy 95 x 55 x 85 9 Sp Sprężone powietrze 4pkt 20 SW30 Szafki wiszące zestaw 300 z 35 x 75 2 T Tlen 4 pkt 22 Tg Chłodziarka 60 x 60 x W63 Stolik zabiegowy 60 x 45 x Ruchoma kotara 25 * Intervox /2 Sala obserwacyjna 4 łóżkowa Ba2 Taboret na śrubie 4 Ø 35 x 50 2 Bd2 Fotel obrotowy do biurka 2 55 x 55 x 85 3 Ca2 Szafa lekarska 05 x 50 x 80 4 F Aparat telefoniczny 2 5 Gi4 Lampa bakteriobójcza statywowa 23 x 6 x 2 6 Gj5 Statyw do kroplówek 2 Ø 40 x 80 7 K Zestaw komputerowy 2 8 Ks6 Szafka segmentowa 3 60 x 55 x 85 3

4 9 Lb28 Lada robocza na szafkach ks6 280 x 60 x 85 0 M Monitor 2 Ob Oprawa nadłózkowa 4 60 x 7 x 6 /65 2 P Próżnia 4 pkt 3 R Gniazda elektryczne rezerwowane 230V 4 Rtg Gniazdo do rentgena jezdnego 5 SI330 Zestaw szafek stojących z umywalka i zlewozmywakiem umywalka + zlewozmywak bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 300 x 60 x 85 6 SN95 Stolik narzędziowy 95 x 55 x 85 7 Sp Sprężone powietrze 4pkt 8 SW330 Szafki wiszące zestaw 300 z 35 x 75 9 T Tlen 4 pkt 20 Tg Chłodziarka 60 x 60 x 85 2 W63 Stolik zabiegowy 60 x 45 x Ruchoma kotara 4 23 * Intervox /3 Łazienka pacjentów VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 Miska ustępowa 3 Natrysk 4 Ws4 Wieszak ścienny /4 Łazienka personelu. 55 x 45 / VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 55 x 45 /85 4

5 2 Miska ustępowa 3 Natrysk 4 Ws4 Wieszak ścienny /5 Pokój socjalny personelu Af2 Kanapa wersalka 200 x 90 x 85 2 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 3 Bd4 Fotel miękki 2 60 x 55 x 85 4 Ce3 Szafa biblioteczna 20 x 50 x 80 5 Cj3 Szafka nocna 45 x 45 x 50 6 Ea6 Biurko lekarskie 20 x 60 z 75 7 Ei2 Stolik okolicznościowy 20 x 50 x 50 8 k Instalacja komputerowa 9 K Zestaw komputerowy 0 WS4 Wieszak ścienny /6 Pomieszczenie przygotowania personelu ŁOZ Ławeczka 60 x 35 x 50 2 PS0 Podajnik szczotek chirurgicznych 2 3 PUS0 Pojemnik do magazynowania 2 użytych szczotek 4 R Gniazda elektryczne rezerwowane 2 5 RL6 Regał listwowy 6 koszy 2 6 SW20 Stelaże na worki 42 x 50 x 90 7 UC3 Umywalka chirurgiczna z bateriami bezdotykowymi bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki x 58,5 x 90/3 8 *4 Lustro umywalkowe 3 60 x 60 9 WS4 Wieszak ścienny /7 Sala resuscytacyjno zabiegowa AGSS Odciąg gazów medycznych 2 2 BHC 702/302 Lampa operacyjna dwukopułowa diodowa z możliwości instalacji kamery HD i monitora LCD 2 Ø 56 + Ø 64 x 60 3 Gd2 Stół operacyjny uniwersalny x 55 x 75/5 4 Gh5 Lampa bezcieniowa Ø 40 x 236 5

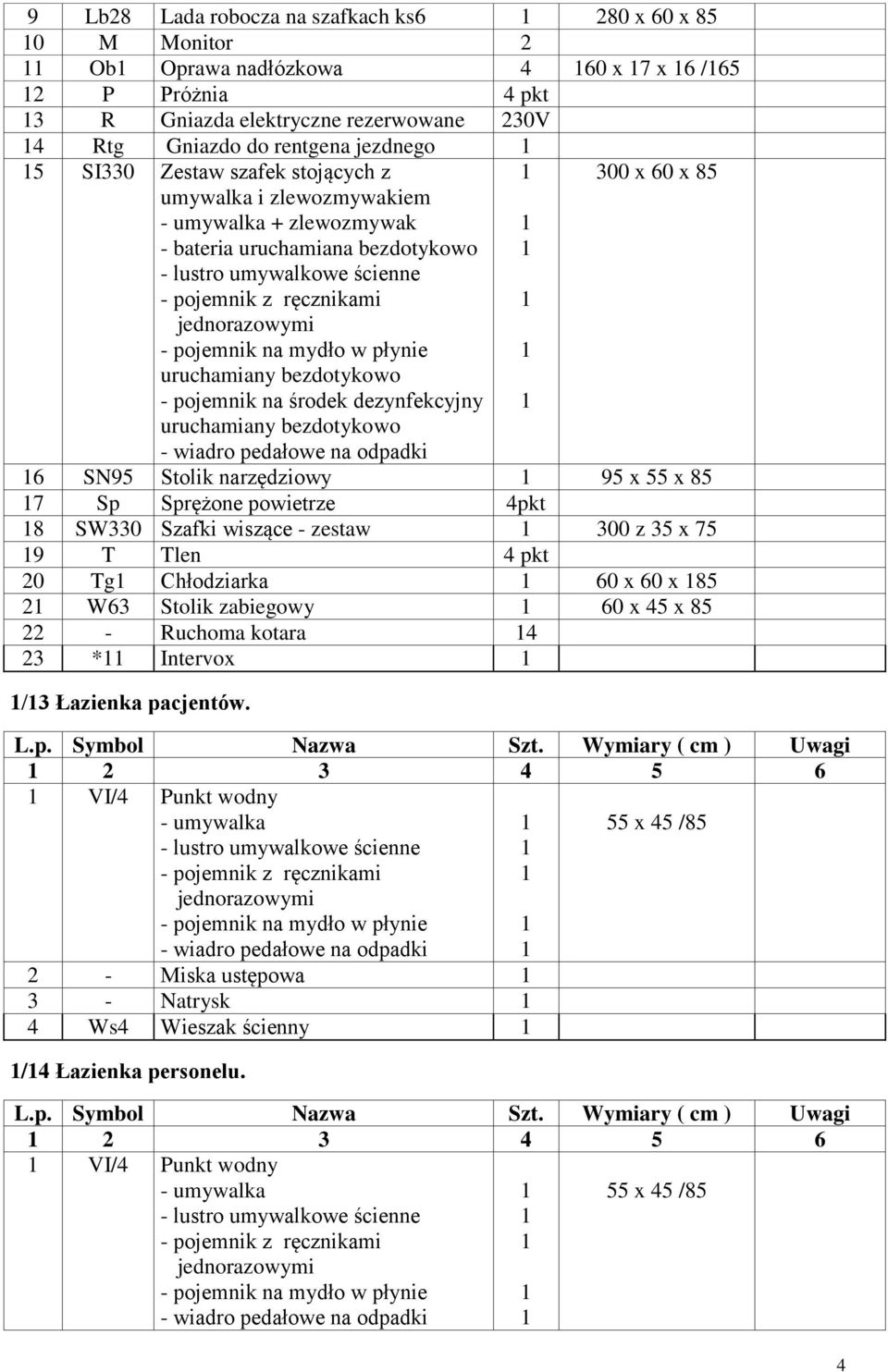

6 5 Gj5 Statyw do kroplówek 4 Ø 40 x 80 6 KA Kolumna anestezjologiczno sufitowa 2 T,T,P,P,SP,SP,N 2 O + 8 gniazd elektr. 7 KCH Kolumna chirurgiczna sufitowa 2 P,P,SP,SP + 8 gniazd elektr 8 KE Kolumna elektryczna ścienna 2 2 gniazd elektrycznych 9 KG Kolumna gazowa ścienna 2 T,T,P,P,SP,SP,N 2 O, N 2 O 0 N 2 O Podtlenek azotu 4pkt Ng2 Negatoskop 2 20 x 90 x 5 2 NSL 3/4 Nawiewnik sufitowy z wypływem x 95 x 39 laminarnym 3 P Próżnia 8pkt 4 PD2 Podest dwustopniowy 50 x 65 x 43 5 R Gniazda elektryczne rezerwowane 64 6 Rtg Gniazdo do rentgena jezdnego 7 S46 Stolik narzędziowy z ruchoma płytą 2 90 x 55 x 85 8 SI20 Szafa na zestawy sterylne 2 20 x 50 x SI96 Szafa przelotowa na materiały 2 92,5 x 68 x 200 sterylne 20 SL80N Szafa przelotowa na materiały 80 x 60 x 200 sterylne 2 SN26 Stolik narzędziowy 2 20 x 60 x SN95 Stolik narzędziowy 95 x 55 x Sp Sprężone powietrze 2pkt 24 STU 4 Stojak na kółkach z miską 2 50 x 50 x T Tlen 2pkt 26 TS Taboret na śrubie 6 Ø 35 x W63 Stolik zabiegowy 4 60 x 45 x WDN63 Wózek do dezynfekcji narzędzi 2 73 x 35 x WO0 Wiadro na odpadki 2 2 l 30 ZZ Aparat do znieczuleń miejscowych 2 65 x 60 x 35 3 * Intervox odciąg odciąg /8 Korytarz /9 Korytarz /20 Pokój badań USG Bb2 Krzesło 46 x 43 x 85 2 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 3 Ea6 Biurko lekarskie 20 x 75 z 75 4 F Aparat telefoniczny 5 Gb5 Kozetka do badań drewniana 200 x 70 x 65 6 K Zestaw komputerowy 7 k Instalacja komputerowa 8 USG Aparat do USG VI/4 Punkt wodny umywalka lustro umywalkowe ścienne 55 x 45 /85 6

7 pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 9 Ws4 Wieszak ścienny /2 Magazyn aseptyczny RU/6 Regał uniwersalny 2 0 x 50 x 80 2 Xg Ruszt podłogowy 20 x 60 x 8 /22 Pokój biurowy Bd2 Fotel obrotowy do biurka 3 55 x 50 x 85 2 Bd4 Fotel miękki 2 60 x 55 x 85 3 Ce3 Szafa biurowa 2 20 x 45 x Ea6 Biurko 3 5 Ei Stolik okolicznościowy 80 x 50 x 50 6 F Aparat telefoniczny 7 K Zestaw komputerowy 3 8 Wś4 Wieszak ścienny /23 Pomieszczenie porządkowe R6/3 Regał uniwersalny 60 x 30 x 80 2 Up3 Umywalka porządkowa ze zlewem 50 x 70/50/85 Na wys. 50 cm. 3 WS4 Wieszak ścienny 4 WZS Zestaw do sprzątania /24 Kabina do rozbierania Łoz6 Ławka ruchoma 60 x 35 x 50 2 Ws4 Wieszak ścienny /25 W.c VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 Miska ustępowa 55 x 45 /85 7

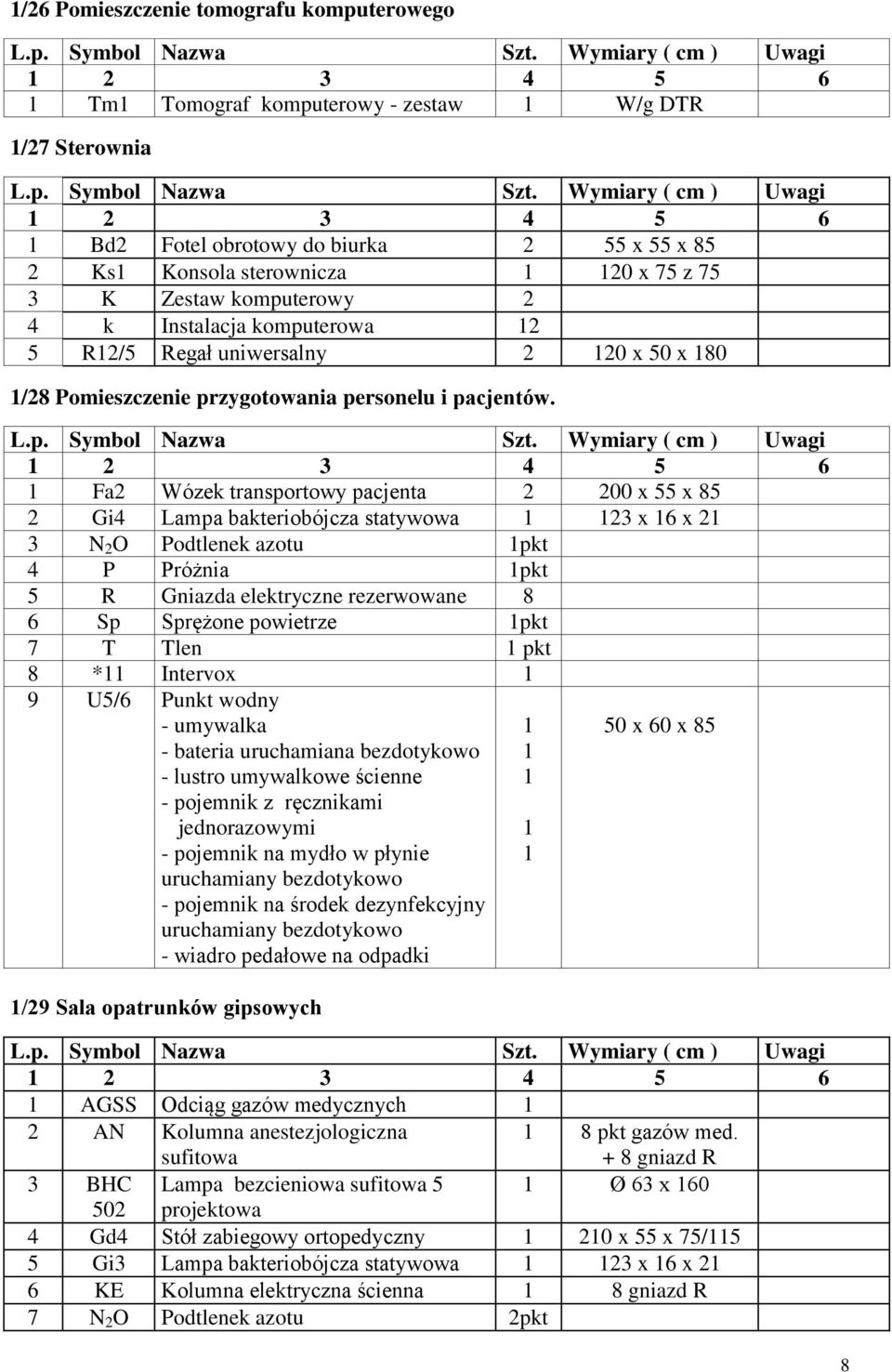

8 /26 Pomieszczenie tomografu komputerowego Tm Tomograf komputerowy zestaw W/g DTR /27 Sterownia Bd2 Fotel obrotowy do biurka 2 55 x 55 x 85 2 Ks Konsola sterownicza 20 x 75 z 75 3 K Zestaw komputerowy 2 4 k Instalacja komputerowa 2 5 R2/5 Regał uniwersalny 2 20 x 50 x 80 /28 Pomieszczenie przygotowania personelu i pacjentów Fa2 Wózek transportowy pacjenta x 55 x 85 2 Gi4 Lampa bakteriobójcza statywowa 23 x 6 x 2 3 N 2 O Podtlenek azotu pkt 4 P Próżnia pkt 5 R Gniazda elektryczne rezerwowane 8 6 Sp Sprężone powietrze pkt 7 T Tlen pkt 8 * Intervox 9 U5/6 Punkt wodny umywalka bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki /29 Sala opatrunków gipsowych 50 x 60 x AGSS Odciąg gazów medycznych 2 AN Kolumna anestezjologiczna sufitowa 8 pkt gazów med. + 8 gniazd R 3 BHC Lampa bezcieniowa sufitowa 5 Ø 63 x projektowa 4 Gd4 Stół zabiegowy ortopedyczny 20 x 55 x 75/5 5 Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 6 KE Kolumna elektryczna ścienna 8 gniazd R 7 N 2 O Podtlenek azotu 2pkt 8

9 8 Ng2 Negatoskop 20 x 90 x 2 9 P Próżnia 2pkt 0 R Gniazda elektryczne rezerwowane 6 Rtg Gniazdo do rentgena jezdnego 2 SN95 Stolik narzędziowy 95 x 55 x 85 3 SOG Stół do przygotowania opasek 6 0 x 60 x 87 gipsowych 4 Sp Sprężone powietrze 2pkt 5 T Tlen 2pkt 6 TS Taboret na śrubie 2 Ø 35 x U5/6 umywalka bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 50 x 60 /85 8 W63 Stolik zabiegowy 60 x 45 x 85 9 WOM66 Wózek dla anestezjologa 65 x 55 x ZZ Aparat do znieczuleń miejscowych 65 x 60 x 35 2 * Interkom 22 Gd4 Stół zabiegowy ortopedyczny x 75/5 /30 Sala zabiegowa AGSS Odciąg gazów medycznych 2 AN Kolumna anestezjologiczna sufitowa 8 pkt gazów med. + 8 gniazd R 3 B Blat roboczy na szafkach ks5, ks6 0 x 60/85 4 BHC Lampa bezcieniowa sufitowa Ø 63 + Ø 56 x /302 projektowa dwukopułowa 5 Ca6 Szafka wisząca 5 60 x 30 x 75 6 Gd5 Stół zabiegowo opatrunkowy 205 x 55 x 75/5 7 Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 8 KE Kolumna elektryczna ścienna 8 gniazd R 9 Ks5 Szafka segmentowa 50 x 55 x 85 0 Ks6 Szafka segmentowa 60 x 55 x 85 N 2 O Podtlenek azotu 2pkt 2 Ng2 Negatoskop 20 x 90 x 2 3 P Próżnia 2pkt 4 R Gniazda elektryczne rezerwowane 6 5 Rtg Gniazdo do rentgena jezdnego 6 SN95 Stolik narzędziowy 95 x 55 x 85 7 Sp Sprężone powietrze 2pkt 8 T Tlen 2pkt 9 Tg3 Chłodziarka 60 x 60 x 45 9

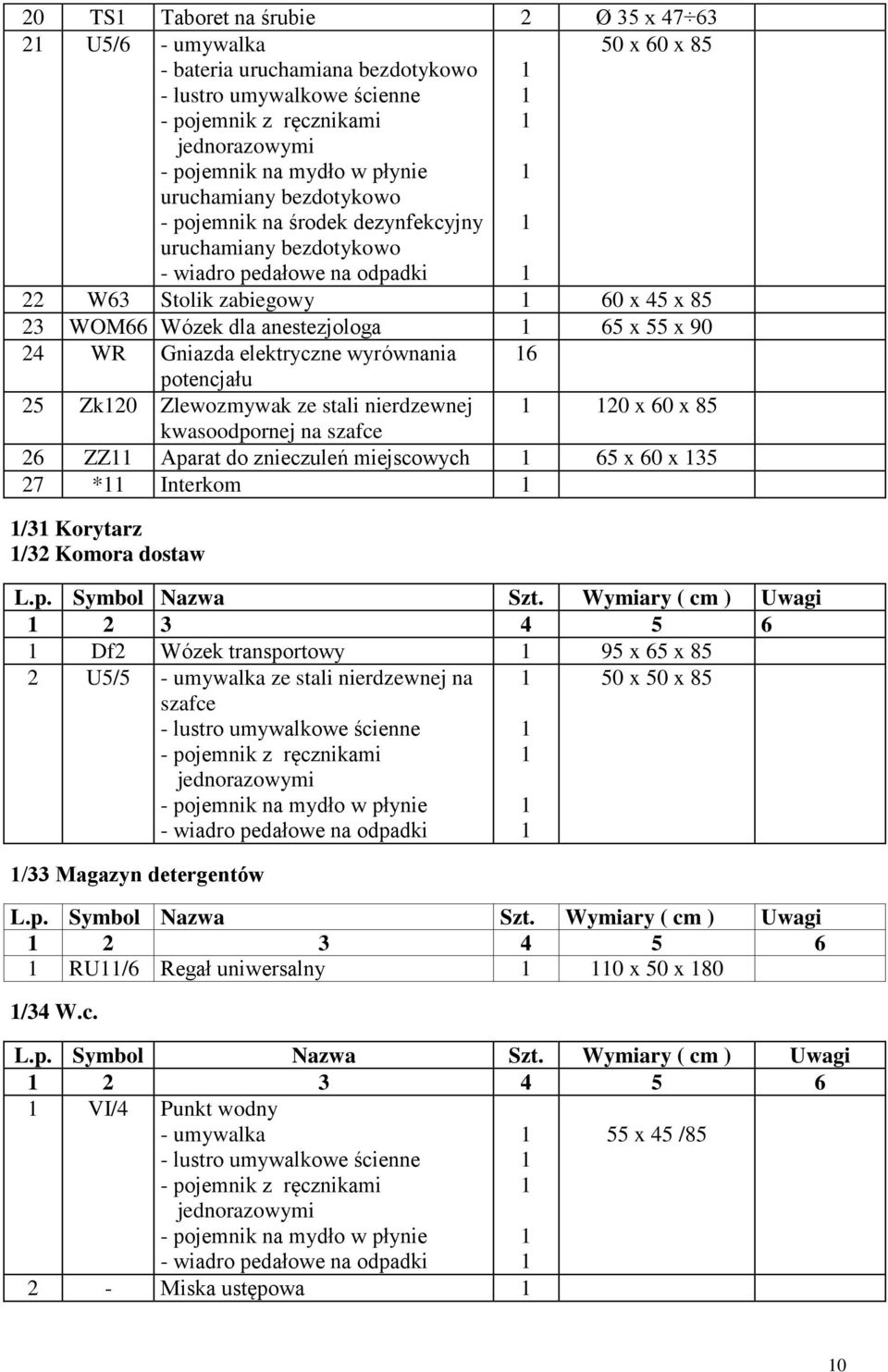

10 20 TS Taboret na śrubie 2 Ø 35 x U5/6 umywalka 50 x 60 x 85 bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 22 W63 Stolik zabiegowy 60 x 45 x WOM66 Wózek dla anestezjologa 65 x 55 x WR Gniazda elektryczne wyrównania 6 potencjału 25 Zk20 Zlewozmywak ze stali nierdzewnej 20 x 60 x 85 kwasoodpornej na szafce 26 ZZ Aparat do znieczuleń miejscowych 65 x 60 x * Interkom /3 Korytarz /32 Komora dostaw Df2 Wózek transportowy 95 x 65 x 85 2 U5/5 umywalka ze stali nierdzewnej na szafce lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki /33 Magazyn detergentów 50 x 50 x RU/6 Regał uniwersalny 0 x 50 x 80 /34 W.c VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 Miska ustępowa 55 x 45 /85 0

11 /35 Śluza Gi Lampa bakteriobójcza statywowa 23 x 6 x 2 2 Łoz6 Ławka ruchoma 60 x 35 x 50 3 RL6 Regał listwowy 6 koszy 4 SW20 Stelaże na worki, ruchome 2 42 x 50 x 90 5 Wś4 Wieszak ścienny 2 6 U5/6 umywalka bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki /36 Pomieszczenie pakietowania bielizny 50 x 60 / Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 2 KS Krzesło na kółkach Ø 45 x 50 3 R2/6 Regał uniwersalny 2 20 x 60 x 90 4 Sr4 Stół roboczy z nadstawką 40 x 70 x 85/55 5 Sr8 Stół roboczy z nadstawką 80 x 70 x 85/55 /37 Pomieszczenie wyposażenia nowowprowadzanego KS Krzesło na kółkach Ø 45 x 50 2 R2/6 Regał uniwersalny 20 x 60 x 90 3 RL6 Regał listwowy 6 koszy 2 4 Sr8 Stół roboczy z nadstawką 80 x 70 x 85/55 /38 Sterylizatornia strefa czysta pakietowanie Gi Lampa bakteriobójcza statywowa 4 23 x 6 x 2 3 KS Krzesło na kółkach 3 Ø 45 x 50 4 RL6 Regał listwowy stołowy 2 5 RL6 Regał listwowy ścienny 6 6 Se2 Sterylizator parowy przelotowy ~ 00 x 00 x 90 4 jednostki 2STU z wytwornica pary 7 Se4 Sterylizator parowy przelotowy ~60 x 00 x 90 6 jednostki 2STU z wytwornica pary 8 SN95 Stolik narzędziowy 95 x 55 x 85 9 SP Sprężone powietrze 2 pkt

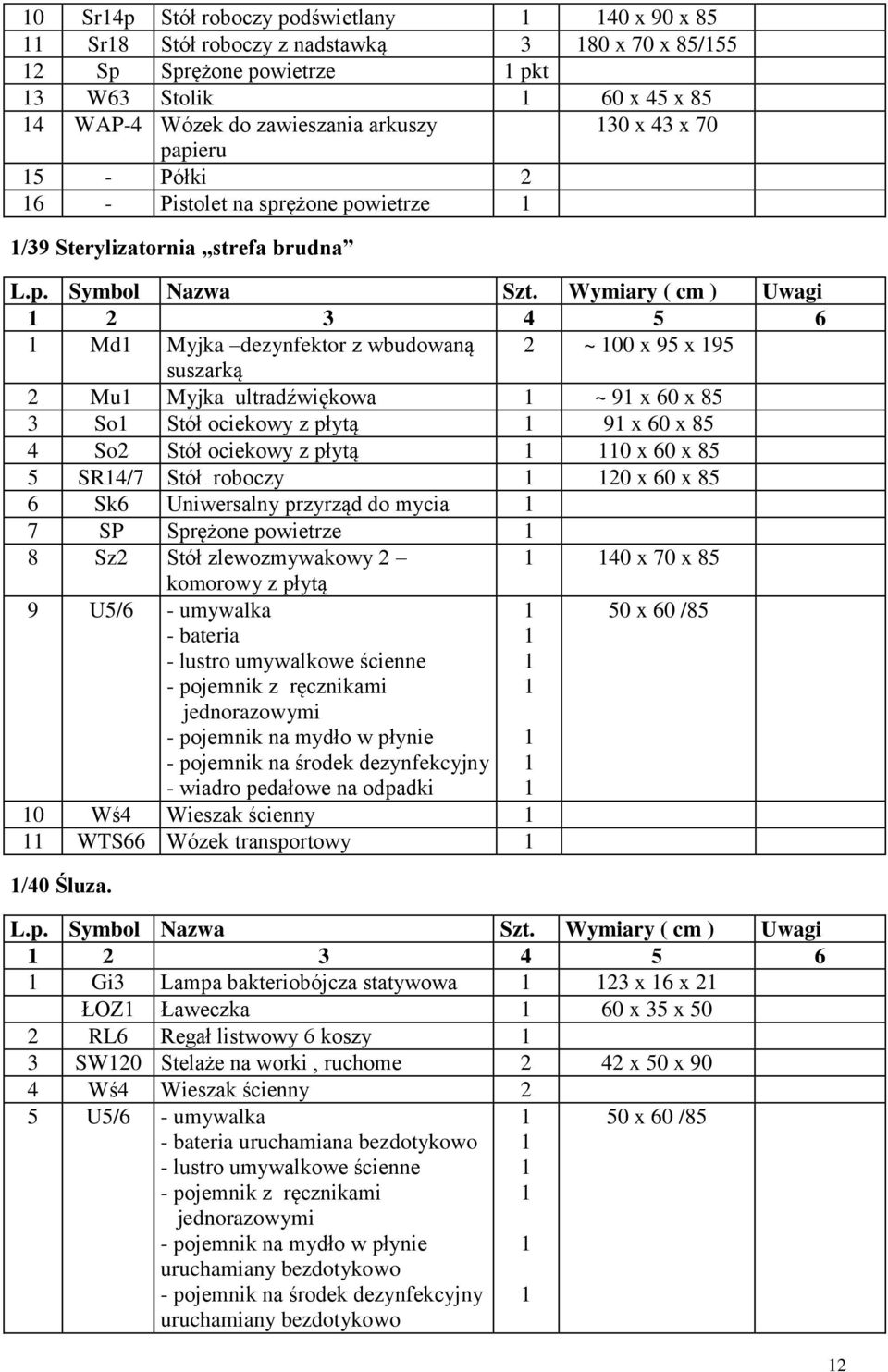

12 0 Sr4p Stół roboczy podświetlany 40 x 90 x 85 Sr8 Stół roboczy z nadstawką 3 80 x 70 x 85/55 2 Sp Sprężone powietrze pkt 3 W63 Stolik 60 x 45 x 85 4 WAP4 Wózek do zawieszania arkuszy 30 x 43 x 70 papieru 5 Półki 2 6 Pistolet na sprężone powietrze /39 Sterylizatornia strefa brudna Md Myjka dezynfektor z wbudowaną 2 ~ 00 x 95 x 95 suszarką 2 Mu Myjka ultradźwiękowa ~ 9 x 60 x 85 3 So Stół ociekowy z płytą 9 x 60 x 85 4 So2 Stół ociekowy z płytą 0 x 60 x 85 5 SR4/7 Stół roboczy 20 x 60 x 85 6 Sk6 Uniwersalny przyrząd do mycia 7 SP Sprężone powietrze 8 Sz2 Stół zlewozmywakowy 2 40 x 70 x 85 komorowy z płytą 9 U5/6 umywalka 50 x 60 /85 bateria lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie pojemnik na środek dezynfekcyjny wiadro pedałowe na odpadki 0 Wś4 Wieszak ścienny WTS66 Wózek transportowy /40 Śluza Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 ŁOZ Ławeczka 60 x 35 x 50 2 RL6 Regał listwowy 6 koszy 3 SW20 Stelaże na worki, ruchome 2 42 x 50 x 90 4 Wś4 Wieszak ścienny 2 5 U5/6 umywalka bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo 50 x 60 /85 2

13 wiadro pedałowe na odpadki /4 Sterylizatornia strefa sterylna RL6 Regał listwowy ruchomy 2 RL6 Regał listwowy ścienny 3 3 R2/6 Regał uniwersalny 3 20 x 60 x 80 /42 Magazyn materiałów sterylnych R2/6 Regał uniwersalny 5 20 x 60 x 90 2 Sr4 Stół roboczy 40 x 70 x 85/55 /43 Ekspedycja materiałów sterylnych /44 Pomieszczenie mycia wózków U5/5 Umywalka 50 x 50 x 85 2 Sk6 Uniwersalny przyrząd do mycia kpl. 3 Sp Sprężone powietrze 2pkt 4 Dozownik środków chemicznych kpl. /45 Pomieszczenie suszenia wózków Sp Sprężone powietrze pkt /46 Korytarz /47 Klatka schodowa /48 Rozdzielnia elektryczna /49 Winda /50 Maszynownia dźwigu /4 wentylatornia /52 Stacja uzdatniania wody. ( wg projektu instalacji sanitarnych ) /53 Łazienka personelu Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 3 Miska ustępowa W.c. bidet 4 Natrysk x 45 /85 3

14 /54 Szatnią N203 Ława 50 x 35 x 50 2 Cd4 Szafka szatniowa 2 20 x 50 x Cd2 Szafka szatniowa 2 60 x 50 x 200 /55 Pomieszczenie porządkowe R6/3 Regał uniwersalny 60 x 30 x 80 2 Up3 Umywalka porządkowa ze zlewem 50 x 70/50/85 Na wys. 50 cm. 3 WS4 Wieszak ścienny 4 WZS Zestaw do sprzątania /56 Pokój socjalny personelu B2 Blat roboczy 20 x 60/85 2 Bb2 Krzesło 7 46 x 43 x 85 3 Eh3 Stolik świetlicowy 2 75 x 75 x 70 4 Ks6 Szafka segmentowa 2 5 Tg Chłodziarka podblatowa 60 x 60 x 85 6 U5/6 umywalka ze stali nierdzewnej na szafce lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 50 x 60 x 85 7 WS4 Wieszak ścienny 8 Zk80 Zlewozmywak na szafce 80 x 60 x 85 /57 Pokój kierownika Bb2 Krzesło 46 x 43 x 85 2 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 3 Ea6 Biurko komputerowe 20 x 75 x 75 4 F Aparat telefoniczny 5 K Zestaw komputerowy 6 N96 Szafa biurowa 4 20 x 50 x 95 7 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 55 x 45 /85 4

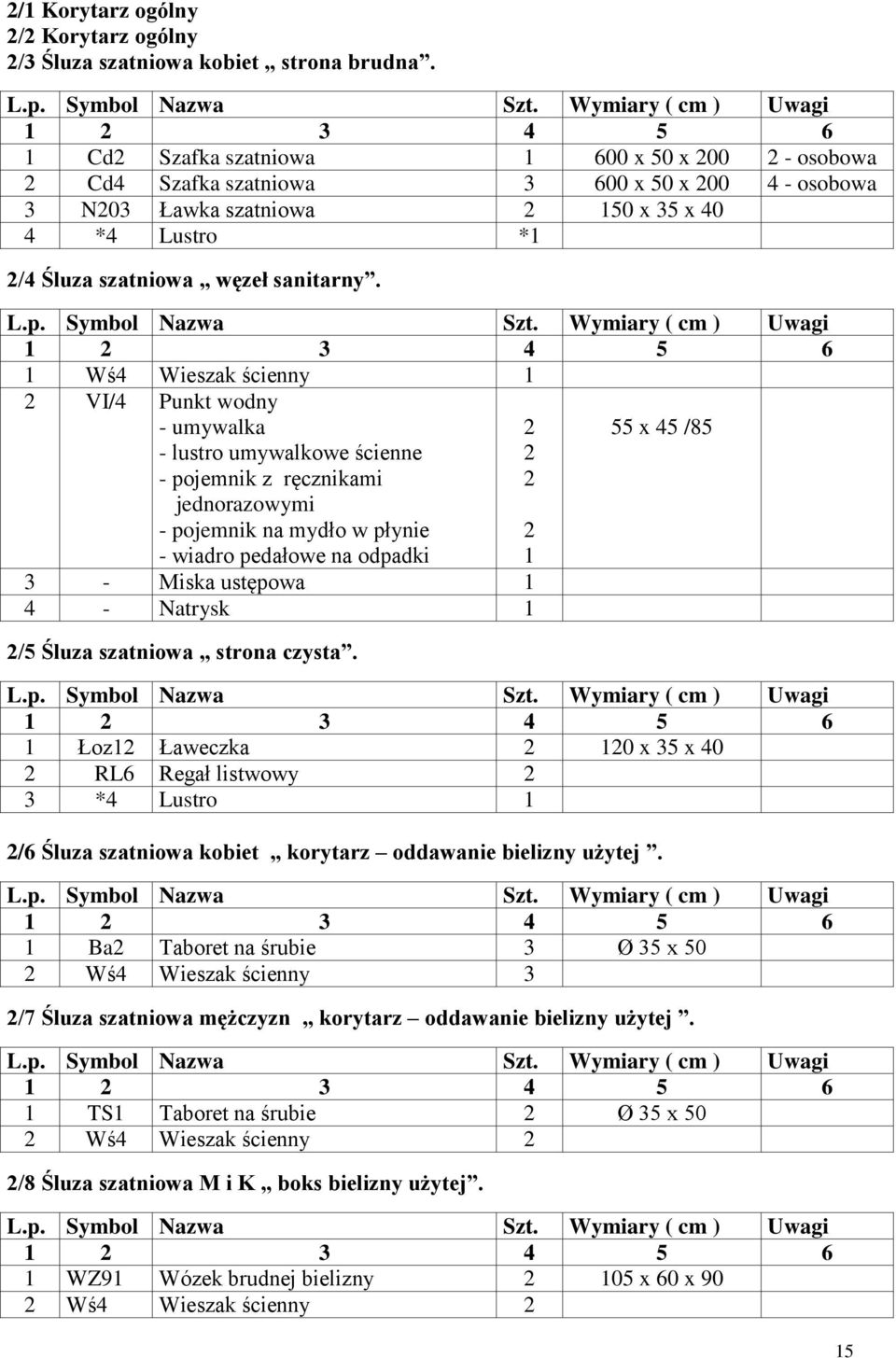

15 2/ Korytarz ogólny 2/2 Korytarz ogólny 2/3 Śluza szatniowa kobiet strona brudna Cd2 Szafka szatniowa 600 x 50 x osobowa 2 Cd4 Szafka szatniowa x 50 x osobowa 3 N203 Ławka szatniowa 2 50 x 35 x 40 4 *4 Lustro * 2/4 Śluza szatniowa węzeł sanitarny Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 3 Miska ustępowa 4 Natrysk 2/5 Śluza szatniowa strona czysta x 45 / Łoz2 Ławeczka 2 20 x 35 x 40 2 RL6 Regał listwowy 2 3 *4 Lustro 2/6 Śluza szatniowa kobiet korytarz oddawanie bielizny użytej Ba2 Taboret na śrubie 3 Ø 35 x 50 2 Wś4 Wieszak ścienny 3 2/7 Śluza szatniowa mężczyzn korytarz oddawanie bielizny użytej TS Taboret na śrubie 2 Ø 35 x 50 2 Wś4 Wieszak ścienny 2 2/8 Śluza szatniowa M i K boks bielizny użytej WZ9 Wózek brudnej bielizny 2 05 x 60 x 90 2 Wś4 Wieszak ścienny 2 5

16 3 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2/9 Śluza szatniowa mężczyzn strona brudna. 55 x 45 / Cd2 Szafka szatniowa x 50 x osobowa 2 Cd4 Szafka szatniowa x 50 x osobowa 3 N203 Ławka szatniowa 2 50 x 35 x 40 4 *4 Lustro * 2/0 Śluza szatniowa mężczyzn węzeł sanitarny Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 3 Miska ustępowa 4 Natrysk 2/ Śluza szatniowa mężczyzn strona czysta. 55 x 45 / Łoz2 Ławeczka 2 20 x 35 x 40 2 RL6 Regał listwowy 2 3 *4 Lustro 2/2 Śluza materiałowa R2/5 Regał 2 20 x 50 x 80 2 Xg Ruszt podłogowy 20 x 60 x 8 2/3 Śluza pacjentów Aa Łóżko szpitalne x 90 x 00 2 Fa2 Wózek transportowy pacjenta x 55 x 85 3 U5/5 umywalka lustro umywalkowe ścienne 50 x 50 x 85 6

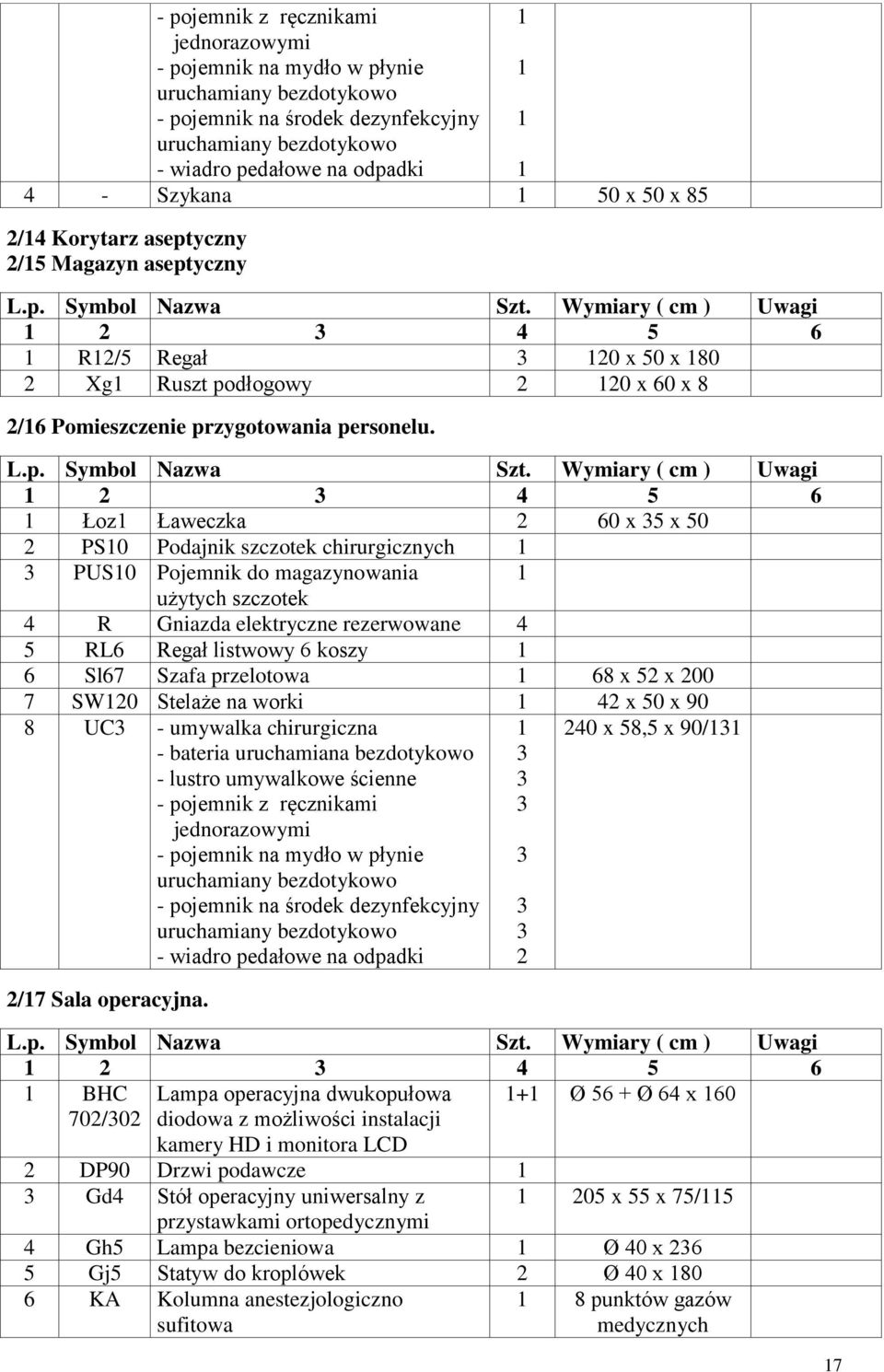

17 pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 4 Szykana 50 x 50 x 85 2/4 Korytarz aseptyczny 2/5 Magazyn aseptyczny R2/5 Regał 3 20 x 50 x 80 2 Xg Ruszt podłogowy 2 20 x 60 x 8 2/6 Pomieszczenie przygotowania personelu Łoz Ławeczka 2 60 x 35 x 50 2 PS0 Podajnik szczotek chirurgicznych 3 PUS0 Pojemnik do magazynowania użytych szczotek 4 R Gniazda elektryczne rezerwowane 4 5 RL6 Regał listwowy 6 koszy 6 Sl67 Szafa przelotowa 68 x 52 x SW20 Stelaże na worki 42 x 50 x 90 8 UC3 umywalka chirurgiczna bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 2/7 Sala operacyjna x 58,5 x 90/ BHC Lampa operacyjna dwukopułowa + Ø 56 + Ø 64 x /302 diodowa z możliwości instalacji kamery HD i monitora LCD 2 DP90 Drzwi podawcze 3 Gd4 Stół operacyjny uniwersalny z 205 x 55 x 75/5 przystawkami ortopedycznymi 4 Gh5 Lampa bezcieniowa Ø 40 x Gj5 Statyw do kroplówek 2 Ø 40 x 80 6 KA Kolumna anestezjologiczno sufitowa 8 punktów gazów medycznych 7

18 7 KCH Kolumna chirurgiczna 6punktów gazów medycznych 8 KE Kolumna elektryczna ścienna 2 gniazd elektrycznych 9 KG Kolumna gazowa ścienna 8 punktów gazów medycznych 2 N 2 O Podtlenek azotu 4pkt 0 Ng2 Negatoskop 2 20 x 90 x 5 NSL 3/4 Nawiewnik sufitowy z wypływem 280 x 95 x 39 laminarnym 3 OP90 Okno podawcze 4 P Próżnia 6pkt 5 PD2 Podest dwustopniowy 50 x 65 x 43 6 R Gniazda elektryczne rezerwowane 34 7 Rtg Gniazdo do rentgena jezdnego 2 S46 Stolik narzędziowy z ruchoma płytą 90 x 55 x 85 9 SN26 Stolik narzędziowy 2 20 x 60 x 85 8 SN95 Stolik narzędziowy 2 95 x 55 x Sp Sprężone powietrze pkt 22 STU 4 Stojak na kółkach z miska 50 x 50 x T Tlen 4pkt 24 TS Taboret na śrubie 3 Ø 35 x W63 Stolik zabiegowy 2 60 x 45 x WDN63 Wózek do dezynfekcji narzędzi 73 x 35 x WO0 Wiadro na odpadki 2 l 27 WOM66 Wózek dla anestezjologa 65 x 55 x WZ63 Wózek do materiałów sterylnych 60 x 45 x ZZ Aparat do znieczuleń miejscowych 65 x 60 x 35 3 * Intervox 2/8 Pomieszczenie przygotowania personelu Łoz Ławeczka 2 60 x 35 x 50 2 PS0 Podajnik szczotek chirurgicznych 3 PUS0 Pojemnik do magazynowania użytych szczotek 4 R Gniazda elektryczne rezerwowane 4 5 RL6 Regał listwowy 6 koszy 6 Sl67 Szafa przelotowa 68 x 52 x SW20 Stelaże na worki 42 x 50 x 90 8 UC3 umywalka chirurgiczna bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki x 58,5 x 90/3 8

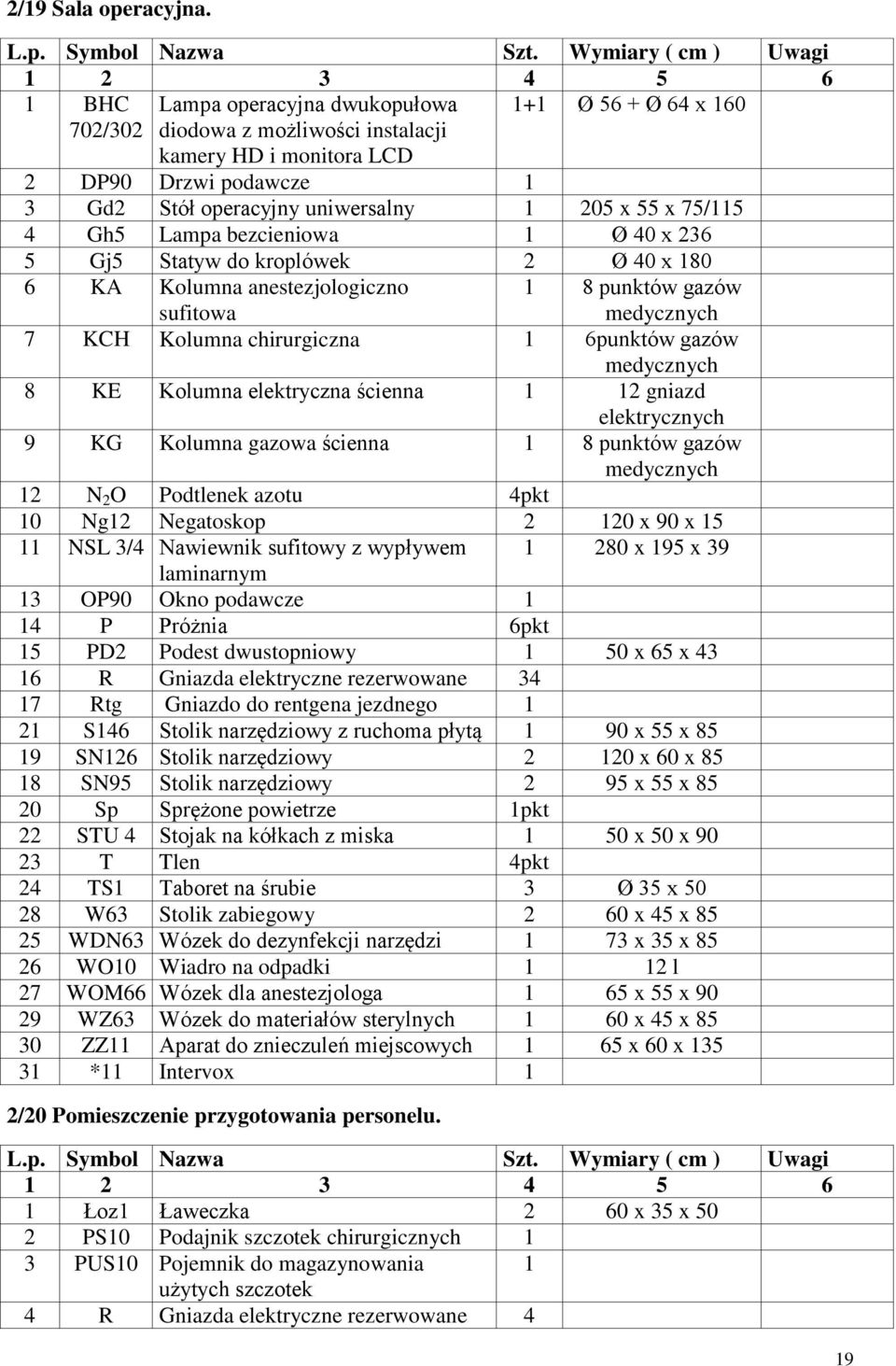

19 2/9 Sala operacyjna BHC Lampa operacyjna dwukopułowa + Ø 56 + Ø 64 x /302 diodowa z możliwości instalacji kamery HD i monitora LCD 2 DP90 Drzwi podawcze 3 Gd2 Stół operacyjny uniwersalny 205 x 55 x 75/5 4 Gh5 Lampa bezcieniowa Ø 40 x Gj5 Statyw do kroplówek 2 Ø 40 x 80 6 KA Kolumna anestezjologiczno sufitowa 8 punktów gazów medycznych 7 KCH Kolumna chirurgiczna 6punktów gazów medycznych 8 KE Kolumna elektryczna ścienna 2 gniazd elektrycznych 9 KG Kolumna gazowa ścienna 8 punktów gazów medycznych 2 N 2 O Podtlenek azotu 4pkt 0 Ng2 Negatoskop 2 20 x 90 x 5 NSL 3/4 Nawiewnik sufitowy z wypływem 280 x 95 x 39 laminarnym 3 OP90 Okno podawcze 4 P Próżnia 6pkt 5 PD2 Podest dwustopniowy 50 x 65 x 43 6 R Gniazda elektryczne rezerwowane 34 7 Rtg Gniazdo do rentgena jezdnego 2 S46 Stolik narzędziowy z ruchoma płytą 90 x 55 x 85 9 SN26 Stolik narzędziowy 2 20 x 60 x 85 8 SN95 Stolik narzędziowy 2 95 x 55 x Sp Sprężone powietrze pkt 22 STU 4 Stojak na kółkach z miska 50 x 50 x T Tlen 4pkt 24 TS Taboret na śrubie 3 Ø 35 x W63 Stolik zabiegowy 2 60 x 45 x WDN63 Wózek do dezynfekcji narzędzi 73 x 35 x WO0 Wiadro na odpadki 2 l 27 WOM66 Wózek dla anestezjologa 65 x 55 x WZ63 Wózek do materiałów sterylnych 60 x 45 x ZZ Aparat do znieczuleń miejscowych 65 x 60 x 35 3 * Intervox 2/20 Pomieszczenie przygotowania personelu Łoz Ławeczka 2 60 x 35 x 50 2 PS0 Podajnik szczotek chirurgicznych 3 PUS0 Pojemnik do magazynowania użytych szczotek 4 R Gniazda elektryczne rezerwowane 4 9

20 5 RL6 Regał listwowy 6 koszy 6 SW20 Stelaże na worki 42 x 50 x 90 7 UC3 umywalka chirurgiczna bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki x 58,5 x 90/3 2/2 Sala operacyjna chirurgiczna z laparoskopią AGSS Odciąg gazów medycznych 2 AN Kolumna anestezjologiczno T,T,P,P,SP,SP,N 2 O odciąg INF sufitowa + 8 gniazd elektr 3 CO 2 Dwutlenek węgla 2 pkt 4 DP90 Drzwi podawcze 5 Gd2 Stół operacyjny uniwersalny 205 x 55 x 75/5 6 Gh5 Lampa bezcieniowa Ø 40 x Gj5 Statyw do kroplówek 2 Ø 40 x 80 8 KCH Kolumna chirurgiczna P,P,SP,SP + 8 gniazd elektr 9 KE Kolumna elektryczna ścienna 2 gniazd elektrycznych 0 KG Kolumna gazowa ścienna T,T,P,P,SP,SP,N 2 O, N 2 O LAP Kolumna chirurgiczna T, T, P, P, SP, SP, CO 2, + 2 gniazd elektr. + Ø 56 + Ø 64 x 60 2 LO Lampa operacyjna dwukopułowa diodowa z możliwości instalacji kamery HD i monitora LCD 3 N 2 O Podtlenek azotu 4pkt 4 Ng2 Negatoskop 2 20 x 90 x 5 5 NSL 3/4 Nawiewnik sufitowy z wypływem 280 x 95 x 39 laminarnym 6 OP90 Okno podawcze 7 P Próżnia 6pkt 8 PD2 Podest dwustopniowy 50 x 65 x 43 9 R Gniazda elektryczne rezerwowane Rtg Gniazdo do rentgena jezdnego 2 S46 Stolik narzędziowy z ruchoma płytą 90 x 55 x SN26 Stolik narzędziowy 2 20 x 60 x SN95 Stolik narzędziowy 2 95 x 55 x Sp Sprężone powietrze pkt 25 STU 4 Stojak na kółkach z miska 50 x 50 x T Tlen 4pkt 27 TS Taboret na śrubie 3 Ø 35 x W63 Stolik zabiegowy 2 60 x 45 x 85 20

21 29 WDN63 Wózek do dezynfekcji narzędzi 73 x 35 x WO0 Wiadro na odpadki 2 l 3 WOM66 Wózek dla anestezjologa 65 x 55 x ZZ Aparat do znieczuleń miejscowych 65 x 60 x * Intervox 2/22 korytarz septyczny 2/23 Sterylizatornia strona czysta KS Krzesło na kółkach Ø 45 x 5 2 RL6 Regał listwowy 6 koszy 2 3 Sp2 Sterylizator parowy nieprzelotowy 68 x 84 x 80 4 STP Stół do pakietowania 80 x 70 x 87 5 Su Suszarka nieprzelotowa 8 x 75 x W63 Wózek uniwersalny 60 x 60 x 85 2/24 Sterylizatornia strona brudna KS Krzesło na kółkach 2 Md Myjka dezynfektor z wbudowaną ~8 x 75 x 75 suszarką 3 RL6 Regał listwowy 6 koszy 2 4 Sk6 Uniwersalny przyrząd do mycia 5 Sp Sprężone powietrze pkt 6 SPS2 Stanowisko poboru płynów 30 x 70 x 80 dezynfekcyjnych 7 SR3 Stół roboczy 30 x 70 x 90 8 Sz2 Stół roboczy zlewozmywakowy 2 komorowy z półką 9 U5/6 umywalka bateria lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie pojemnik na środek dezynfekcyjny wiadro pedałowe na odpadki 2/25 Śluza. 50 x 60 / Łoz6 Ławka ruchoma 60 x 35 x 50 2 RL6 Regał listwowy 6 koszy 3 SW20 Stelaże na worki 2 42 x 50 x 90 4 Wś4 Wieszak ścienny 2 5 U5/5 Punkt wodny umywalka lustro umywalkowe ścienne 50 x 50 /85 2

22 pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 2/26 Pomieszczenie mycia i dezynfekcja sprzętu U5/5 Umywalka na szafce 50 x 50 x 85 2 Sk6 Uniwersalny przyrząd do mycia 3 Sp Sprężone powietrze 2pkt 4 Dozownik środków chemicznych kpl. 2/27 Pomieszczenie porządkowe Up3 Umywalka porządkowa ze zlewem 50 x 70 x 50/85 2 WS4 Wieszak ścienny 3 WZS Zestaw do sprzątania 2/28 Boks RTG jezdnego Fd RTG jezdny komplet 2/29 Śluza Łoz6 Ławka ruchoma 60 x 35 x 50 2 RL6 Regał listwowy 6 koszy 3 SW20 Stelaże na worki 2 42 x 50 x 90 4 Wś4 Wieszak ścienny 2 5 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 2/30 Korytarz 2/3 Klatka schodowa 2/32 Winda 2/33 Wentylatornia 55 x 45 /85 22

23 2/34 Pokój lekarzy. 3 * Intervox Af2 Kanapa 200 x 80 x 85 2 Bb2 Krzesło 46 x 43 x 85 3 Bd2 Fotel obrotowy do biurka 3 55 x 50 x 85 4 Bd4 Fotel miękki 2 55 x 50 x 85 5 Ce3 Szafa biblioteczna 20 x 55 x 80 6 Ea6 Biurko komputerowe x 75 x 75 7 Ei2 Stolik okolicznościowy 20 x 50 x 50 8 Ek2 Stolik pod RTV 9 F Aparat telefoniczny 0 K Zestaw komputerowy 3 k Instalacja komputerowa 3 pkt 2 RTV Radio, telewizor + U5/5 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie pojemnik na środek dezynfekcyjny wiadro pedałowe na odpadki 3 Wś4 Wieszak ścienny 2 2/35 Sala opatrunków gipsowych 50 x 50 / AGSS Odciąg gazów medycznych 2 AN Kolumna anestezjologiczna sufitowa 8 pkt gazów med. + 8 gniazd R 3 BHC Lampa bezcieniowa sufitowa 5 Ø 63 x projektowa 4 Gd4 Stół zabiegowy ortopedyczny 20 x 55 x 75/5 5 Gd4 Stół zabiegowy ortopedyczny x 75/5 6 Gi3 Lampa bakteriobójcza statywowa 23 x 6 x 2 7 KE Kolumna elektryczna ścienna 8 gniazd R 8 N 2 O Podtlenek azotu 2pkt 9 Ng2 Negatoskop 20 x 90 x 2 0 P Próżnia 2pkt R Gniazda elektryczne rezerwowane 6 2 Rtg Gniazdo do rentgena jezdnego 3 SN95 Stolik narzędziowy 95 x 55 x 85 4 SOG Stół do przygotowania opasek 6 0 x 60 x 87 gipsowych 5 Sp Sprężone powietrze 2pkt 6 T Tlen 2pkt 23

24 7 TS Taboret na śrubie 2 Ø 35 x U5/6 umywalka 50 x 60 /85 bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 9 W63 Stolik zabiegowy 60 x 45 x WOM66 Wózek dla anestezjologa 65 x 55 x 90 2 ZZ Aparat do znieczuleń miejscowych 65 x 60 x * Interkom 2/36 Magazyn aseptyczny R/6 Regał 9 0 x 50 x 80 2 Xg Ruszt podłogowy 4 20 x 60 x 8 2/37 Łazienka personelu Wś4 Wieszak ścienny 2 VI/4 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 3 Miska ustępowa 4 Natrysk 2/38 Pokój kierownika x 45 / Af2 Kanapa wersalka 200 x 90 x 85 2 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 3 Bd4 Fotel miękki 2 60 x 55 x 85 4 Ce3 Szafa biblioteczna 20 x 50 x 80 5 Cj3 Szafka nocna 45 x 45 x 50 6 Ea6 Biurko lekarskie 20 x 75 z 75 7 Ei Stolik okolicznościowy 80 x 50 x 50 8 k Instalacja komputerowa 9 K Zestaw komputerowy 0 WS4 Wieszak ścienny 24

25 2/39 Pokój pielęgniarki oddziałowej B325 Blat roboczy 325 x 60/85 2 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 3 Bd2 Fotel obrotowy do biurka 55 x 55 x 85 4 Ca2 Szafa lekarska 2 05 x 50 x 80 5 Ca6 Szafka wisząca 7 60 c 30 x 75 6 Ea6 Biurko lekarskie 20 x 75 z 75 7 k Instalacja komputerowa 8 K Zestaw komputerowy 9 Ks45 Szafka segmentowa 45 x 55 x 85 0 Ks9 Szafka segmentowa 3 90 x 55 x 85 Tg3 Chłodziarka 60 x 60 x 45 2 U5/6 Punkt wodny umywalka lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie wiadro pedałowe na odpadki 2 3 WS4 Wieszak ścienny 4 * Interkom 2/40 Pomieszczenie przygotowania pacjentów x 60 / AGSS Odciąg gazów medycznych 2 Fa2 Wózek transportowy pacjenta x 55 x 85 3 N 2 O Podtlenek azotu pkt 4 P Próżnia pkt 5 R Gniazda elektryczne rezerwowane 0 6 SI30 + Meble ze stali nierdzewnej ze Kp x 56 SI 30 zlewozmywakiem i umywalka 7 Sp Sprężone powietrze pkt 8 T Tlen 2pkt 9 ZZ Aparat do znieczuleń miejscowych 65 x 60 x 35 0 * Intervox U5/6 Punkt wodny umywalka bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 50 x 60 /85 25

26 2/4 Sala wybudzeń 4 łóżkowa Aa5 Łóżko łamane z napędem 3 22 x 95 x 55/00 elektrycznym lub wózek 2 Bd2 Fotel obrotowy do biurka 3 55 x 55 x 85 3 Ca2 Szafa lekarska 2 05 x 50 x 80 4 F Aparat telefoniczny 2 5 Gh5 Lampa bezcieniowa Ø 40 x Gj5 Statyw do kroplówek 4 Ø 40 x 80 7 K Zestaw komputerowy 4 8 Mz2 Most zasilający sufitowy na 4 łóżka 9 Lb54 Lada pielęgniarska 540 x 60 x75 wg proj. Wnętrz 0 P Próżnia 4 kp 4 x 2 pkt R Gniazda elektryczne rezerwowane 4 kp 4 x x x 00 W 2 Rtg Gniazdo do rentgena jezdnego 3 SN95 Stolik narzędziowy 2 95 x 55 x 85 4 SI330 Meble ze stali nierdzewnej ze Kp 330 x 56 x 85 zlewozmywakiem i umywalka 5 SID330 Meble ze stali nierdzewnej, wiszące kp 330 x 56 x 85 6 Sp Sprężone powietrze 4 pkt 7 T Tlen 4 pkt 8 Tg3 Chłodziarka 60 x 60 x 45 9 TS Taboret na śrubie 4 Ø 35 x U5/6 umywalka chirurgiczna 50 x 60 x 85 bateria uruchamiana bezdotykowo lustro umywalkowe ścienne pojemnik z ręcznikami pojemnik na mydło w płynie uruchamiany bezdotykowo pojemnik na środek dezynfekcyjny uruchamiany bezdotykowo wiadro pedałowe na odpadki 2 W63 Stolik zabiegowy 2 60 x 45 x WP Gniazdo wyrównania potencjału 4 x 8 23 * Intervox 2/42 Brudownik Rb4 Regał na baseny 2 35 x 35 x 35 2 S9B Zestaw z automatem myjąco dezynfekującym, zlewem, umywalką do rąk, szafką wiadro pedałowe na śmieci wieszak na ręczniki 90 x 60 x 90 26

27 pojemnik na mydło 3 WZ9 Wózek brudnej bielizny 55 x 95 x 90 4 *5 Wieszak na worki 4 2/43 Pomieszczenie porządkowe Up3 Umywalka porządkowa ze zlewem 50 x 70 x 50/85 2 WS4 Wieszak ścienny 3 WZS Zestaw do sprzątania 27

28 2. KARTY WYPOSAŻENIA BUDOWLANO INSTALACYJNEGO / Podjazd kryty karetek. dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 0,55 m., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota ) Powinny być wykonane do wysokości min. 0,08 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 4 x00 W szczelne Wrota automatycznie otwierane fotokomórka Wentylacja grawitacyjna Wentylacja mechaniczna 0 wym./h ; nawiew 00 % góra ; wyciąg 20 % góra, 80% dołem ( spaliny ) sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Kran ze złączka do węża, kratka ściekowa Kran ze złączka do węża Wymag. Spec. // Przedsionek podjazdu krytego karetek. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. PCV, terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 6 x 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Instalacja parow Instalacja wod. kan. Woda uzdatniona Wymag. Spec. 28

29 /2 Pokój dekontaminacji Np. farbą emulsyjną Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. terakota ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 53 x 00 W szczelne C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 5 wym./h 5% filtr A+C sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalki z baterią bezdotykową, zlewozmywaka, baterii natryskowej Do umywalki z baterią bezdotykową, zlewozmywaka, baterii natryskowej Wymag. Spec. /3 Przedsionek dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 55 cm., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota, wykładzina ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V x 00 W szczelne, porządkowe Wentylacja grawitacyjna,5 wym./h Wentylacja mechaniczna sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. 29

30 /4 Poczekalnia. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. PCV, terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 4 x 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Instalacja parow Instalacja wod. kan. Woda uzdatniona Wymag. Spec. /5 Dyspozytornia. odporną na działanie detergentów Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. lamperia olejna, wykładzina) do 205 cm. Ogólne Podłoga Ciepła, zmywalna, ( np. PCV ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 0 x 00 W szczelne 2 aparat, łączność z karetkami Intervox z /,/2,, /5, /6, /7, /20, /26, /28, /29, /30 Komputer, RTV Wentylacja grawitacyjna Wentylacja mechaniczna 3 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. 30

31 /6 Obszar segregacji i przyjęć. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. PCV, terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 6 x 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Instalacja parow Instalacja wod. kan. Woda uzdatniona Wymag. Spec. /7 W.c. W.c. osób niepełnosprawnych. Np. farbą emulsyjną Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. glazura, wykładzina ) do 205 cm. Ogólne Podłoga Twarda, zmywalna, ( np. terakota ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 50 m 3 /h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalki, miski ustępowej, Do umywalki, natrysk Wymag. Spec. 3

32 /8 W.c. W.c. M. Np. farbą emulsyjną Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. glazura, wykładzina ) do 205 cm. Ogólne Podłoga Twarda, zmywalna, ( np. terakota ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 50 m 3 /h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalki, miski ustępowej,pisuaru Do umywalki, natrysk Wymag. Spec. /9 Magazyn. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. PCV, terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 4 x 00 W porządkowe szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Woda uzdatniona Wymag. Spec. 32

33 /0 Brudownik. dezynfekcyjnych ( np. glazura wykładzina ) do 205 cm. Ogólne Podłoga Twarda, zmywalna, ( np. terrakota ) Powinny być wykonane do wysokości min. 0,08 m z tego samego materiału co i boczne nad umywalkami Instalacja siłowa elektr. Instalacja gniazdowa 230/400 V 4,2 KW 230 V 3 x 00 W szczelne Lampa bakteriobójcza przepływowa statywowa C.o. Temperatura 6 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 50 m 3 /h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do automatu myjąco dezynfekującego ze zlewem i umywalką Do automatu myjąco dezynfekującego ze zlewem i umywalką, Wymag. Spec. / Sala intensywnej terapii 2 łóżkowa. dezynfekcyjnych, półprzewodząca lub elektroantystatyczna ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 2,5 KW 230 V x (20 x 00 W rezerwowane szczelne ) 230 V 6 x 00W +230 V rtg 8 gniazd wyrównania potencjału /6,/2,/5, /6, /7, /20, /26, /28, /29, /30 aparat Intervox komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 0 wym./h + 5% filtr A+C+S sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do umywalki, zlewozmywaka Do umywalki, zlewozmywaka Woda uzdatniona Sprężone powietrze 6 pkt Wymag. Próżnia 6 pkt Spec. Tlen 6 pkt Odciąg gazów medycznych 2 pkt 33

34 /2 Sala obserwacyjna 4 łóżkowa. dezynfekcyjnych, półprzewodząca lub elektroantystatyczna ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 2,5 KW 230 V 4 x (8 x 00 W rezerwowane szczelne ) 230 V 6 x 00W +230 V rtg /6,/,/5, /6, /7, /20, /26, /28, /29, /30 aparat Intervox z komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 5 wym./h + 0% filtr A+C sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do umywalki, zlewozmywaka Do umywalki, zlewozmywaka Woda uzdatniona Sprężone powietrze 4 pkt Wymag. Próżnia 4 pkt Spec. Tlen 4 pkt /3 Łazienka pacjentów. dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 55 cm., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V x 00 W szczelne Przyzywowa do /2 C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 90 m 3 /h; (50 m 3 /h natrysk + 40 m 3 /h wc) sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalek, natrysku, w.c. Do umywalki, natrysku, Wymag. Spec. 34

35 /4 Łazienka personelu. dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 55 cm., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V x 00 W szczelne C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 90 m 3 /h; (50 m 3 /h natrysk + 40 m 3 /h wc) sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalek, natrysku, w.c. Do umywalki, natrysku, Wymag. Spec. /5 Pokój personelu odporną na działanie detergentów Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. lamperia olejna, wykładzina) do 205 cm. Ogólne Podłoga Ciepła, zmywalna, ( np. PCV ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 9 x 00 W szczelne /6,/,/2, /6, /7, /20, /26, /28, /29, /30 aparat Intervox Komputer, RTV Wentylacja grawitacyjna Wentylacja mechaniczna 3 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. 35

36 /6 Pomieszczenie przygotowania personelu. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 6 x 00 W rezerwowane szczelne /6,/,/2, /6, /7, /20, /26, /28, /29, /30 aparat Intervox z komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 0 wym./h + 5% filtr A+C sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do umywalki chirurgicznej, bateria bezdotykowa Do umywalki chirurgicznej, bateria bezdotykowa Woda uzdatniona Wymag. Spec. /7 Sala resuscytacyjno zabiegowa dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 2 x (28 x 00 W rezerwowane szczelne) + rtg jezdnego kolumny gazowe i chirurgiczne gniazda wyrównania potencjału 2 x 8 /4, /5, /6, /2, /3, /4, /30, /3, /32, /35, //36, /37, aparat Intervox, komputer C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Woda uzdatniona Sprężone powietrze 2 x 6 pkt Próżnia 2 x 6 pkt Wymag. Tlen 2 x 6 pkt Spec. Podtlenek azotu 2 x 6 pkt Odciąg gazów medycznych 2 pkt 2 5 wym./h + 5% nawiew laminarny, 00 % górą, wyciąg 80 % dołem, 20 % górą, filtr A+C+S 36

37 /8 Korytarz aseptyczny. dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 55 cm., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota, wykładzina ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 4 x 00 W szczelne, porządkowe Zamki kontrolowane np. szyfrowe Aparat wewnętrzny Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h + 0 % sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. /9 Korytarz aseptyczny. dezynfekcyjnych ( np. wykładzina, glazura ) do pełnej wysokości Listwy odbojowe na wys. 55 cm., zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, ( np. terrakota, wykładzina ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 4 x 00 W szczelne, porządkowe Zamki kontrolowane np. szyfrowe Aparat wewnętrzny Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h + 0 % sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. 37

38 /20 Gabinet badań USG. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V,0 KW 230 V 9 x 00 W szczelne /4, /5, /6, /2, /3, /4, /5, /30, /3, /32, /35, //36, /37, aparat Intervox ;lampa bakteriobójcza przepływowe statywowe, komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do umywalki z baterią bezdotykową Do umywalki z baterią bezdotykową, Woda uzdatniona Wymag. Spec. /2 Magazyn aseptyczny. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Twarda, zmywalna, ( np. PCV, terrakota ) Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 4 x 00 W porządkowe szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 3 5 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Woda uzdatniona Wymag. Spec. 38

39 /22 Pokój biurowy. odporną na działanie detergentów Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. lamperia olejna, wykładzina) do 205 cm. Ogólne Podłoga Ciepła, zmywalna, ( np. PCV ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 9 x 00 W szczelne aparat Intervox z /4, /5, /6, /2, /3, /4, /5, /30, Komputer, RTV Wentylacja grawitacyjna Wentylacja mechaniczna 3 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. /23 Pomieszczenie porządkowe. Np. farbą emulsyjną odporną na działanie detergentów Dane Okładziny Fartuch przy umywalce wykonany z materiałów gładkich, trwałych, zmywalnych, nienasiąkliwych, odpornych na działanie środków dezynfekcyjnych ( np. glazura, wykładzina ) do 205 cm. Ogólne Podłoga Twarda, zmywalna, ( np. terakota ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad zlewem Instalacja siłowa elektr. Instalacja gniazdowa 230 V 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna,5 wym/h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalki porządkowej, kratki Do umywalki porządkowej Wymag. Spec. 39

40 /24 Kabina. dezynfekcyjnych ( np. wykładzina, ) do 2,05 m Ogólne Podłoga Ciepła, łatwo zmywalna, ( np. wykładzina pcv ) Powinny być wykonane do wysokości min. 0,08 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V x 00 W Zajętości Wentylacja grawitacyjna,5 wym./h Wentylacja mechaniczna sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. /25 W.c.. Np. farbą emulsyjną Dane Okładziny Gładka, trwała, zmywalna, nienasiąkliwa, odporna na działanie środków dezynfekcyjnych ( np. glazura, wykładzina ) do 205 cm. Ogólne Podłoga Twarda, zmywalna, ( np. terakota ) powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 00 W szczelne Wentylacja grawitacyjna Wentylacja mechaniczna 50 m 3 /h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Do umywalki, miski ustępowej, Do umywalki, Wymag. Spec. 40

41 /26 Pokój tomografu komputerowego. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca lub elektroantystatyczna Powinny być wykonane do wysokości min. 0,08 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230/400 V 24,3 kva, 32 A, chwilowa 90 kva 230 V 2 x 00 W szczelne Zajętości aparat Zabezpieczenie przed emisją promieniowania C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 0 5 wym./h sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Woda uzdatniona Wentylator awaryjny Wymag. Spec. /27 Sterownia tomografu komputerowego. dezynfekcyjnych ( np. wykładzina, lamperia olejna ) do 2,05 m Listwy odbojowe na wys. 0,55 m. + poręcze, zabezpieczenie narożników ścian przed uderzeniami mechanicznymi Ogólne Podłoga Twarda, łatwo zmywalna, półprzewodząca lub elektroantystatyczna ( np. PCV ) Powinny być wykonane do wysokości min. 0,08 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230/400 V 24,3 kva, 32 A, chwilowa 90 kva 230 V 2 x 00 W szczelne aparat Komputerowa, 5 gniazd Wentylacja grawitacyjna 2,0 wym./h rezerwowa Wentylacja mechaniczna 5 wym./h + 5 % sanit. Instalacja gazowa Instalacja parowa Instalacja wod. kan. Wymag. Spec. 4

42 /28 Pomieszczenie przygotowania personelu. dezynfekcyjnych ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co i boczne nad umywalką Instalacja siłowa elektr. Instalacja gniazdowa 230 V 6 x 00 W rezerwowane szczelne Przyzywowa z pokojami personelu aparat Intervox, komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 5 wym./h + 5% filtr A+C sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do umywalki chirurgicznej, bateria bezdotykowa Do umywalki chirurgicznej, bateria bezdotykowa Woda uzdatniona Sprężone powietrze pkt Wymag. Próżnia pkt Spec. Tlen pkt Podtlenek azotu pkt Odciąg gazów medycznych pkt /29 Sala opatrunków gipsowych. dezynfekcyjnych półprzewodząca lub elektroantystatyczna ( np. glazura, wykładzina ) do pełnej wysokości Ogólne Podłoga Ciepła, zmywalna, półprzewodząca Powinny być wykonane do wysokości min. 0,0 m z tego samego materiału co Instalacja siłowa elektr. Instalacja gniazdowa 230 V 20 x 00 W rezerwowane szczelne + 2 x 00 W szczelne + 230V rtg jezdnego Instalacja komputerowa aparat Intervox,bakteriobójcze przepływowe statywowe, komputer, C.o. Temperatura 24 0 C Wentylacja grawitacyjna Wentylacja mechaniczna 0 wym./h + 5 % nawiew 00 % górą, wyciąg 80 % dołem, 20 % górą sanit. Instalacja gazowa Gazy medyczne Instalacja parowa Instalacja wod. kan. Do stołu opasek gipsowych z odstojnikiem gipsu Do stołu opasek gipsowych Woda uzdatniona Sprężone powietrze 2 pkt Wymag. Próżnia 2 pkt Tlen 2 pkt Spec. Podtlenek azotu 2 pkt Odciąg gazów medycznych 2 pkt 42
