I. Opis techniczny instalacja SSP

Transkrypt

1 I. Opis techniczny instalacja SSP I.1. Zakres opracowania Niniejszy projekt obejmuje swoim zakresem: - dobór Systemu Sygnalizacji Pożarowej SSP, - wybór lokalizacji centrali systemu SSP, automatycznych detektorów pożaru, ręcznych ostrzegaczy pożarowych ROP, sygnalizatorów akustycznych, - podział pętli dozorowych i linii sygnalizatorów, linii sterujących i kontrolnych - opis sterowania przez centralę systemu SSP, - zestawienie zasadniczych materiałów i urządzeń, - część graficzna, obejmująca lokalizację elementów systemu SSP oraz schematy blokowe dla Poradni Psychologiczno-Pedagogicznej nr 1 w Bydgoszczy ul. Jana III Sobieskiego 10. Dla budynku została opracowana ekspertyza techniczna bezpieczeństwa pożarowego. I.2. Podstawy opracowania Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U nr 109, poz.719) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.690) z późniejszymi zmianami Specyfikacja techniczna PKN-CEN/TS Systemy sygnalizacji pożarowej część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji Podstawowe Zasady Projektowania Instalacji Sygnalizacji Pożarowej Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej i Stowarzyszenie Inżynierów i Techników Pożarnictwa. Warszawa 2002r. I.3. Charakterystyka budynku Budynek średniowysoki - 4 kondygnacyjny, podpiwniczony. Posiada dwie klatki schodowe. Budynek obejmuje pomieszczenia edukacyjno-terapeutyczne. W piwnicy zlokalizowano wyłącznie archiwa i pomieszczenia magazynowe. Budynek zalicza się do kategorii zagrożenia ludzi ZL III + ZL I. Elementami, które zostały wskazane jako zasadnicze dla bezpieczeństwa budynku to m.in.: - zapewnienie możliwości otwarcia klap dymowych w klatkach schodowych K1 i K2 przez czujki dymu oraz przyciskami umożliwi usunięcie dymu w przypadku jego pojawienia się; w klatce schodowej K2 wykonana jest klapa dymowa, uruchamiana przez czujkę dymu i przyciskiem; w

2 klatce schodowej K1 należy dostosować okno do celów oddymiania o powierzchni czynnej co najmniej 1 m 2, - wyposażenie budynku w instalację sygnalizacji pożarowej z zapewnieniem: - ochrony korytarzy czujkami dymu, - wyposażenia budynku w Ręczne Ostrzegacze Pożarowe, - wyposażenia korytarzy w sygnalizatory akustyczne Instalacja sygnalizacji pożarowej zapewni wcześniejsze wykrycie pożaru i zaalarmowanie użytkowników budynku. I.4. Uproszczona analiza zagrożeń Biorąc pod uwagę przeznaczenie budynku przyjmuje się następujące główne zagrożenia pożarowe budynku: - możliwość nieumyślnego zaprószenia ognia - nieprawidłowo użytkowane urządzenia elektryczne - zwarcia w instalacji elektrycznej. Zakłada się, że pożar otwarty będzie poprzedzony fazą charakteryzującą się wydzielaniem dymów. Zdolności detekcyjne wymagane dla zastosowanych czujek: - TF2 szybkie tlenie się (piroliza) drewna - TF3 tlenie żarzenie się bawełny - TF4 płomieniowe spalanie się tworzywa sztucznego - TF5 spalanie cieczy wydzielającej dymy I.5. Lokalizacja urządzeń Główne urządzenia zlokalizowane będą następująco: Centrala sygnalizacji pożaru w pomieszczeniu dyżurki / pom. socjalne 1.30 / na parterze budynku. Centrala musi zapewnić współpracę z istniejącą centralą CSO-2 jak i z projektowaną CSO-1 Czujniki punktowe i przyciski ręczne pożarowe w korytarzach na wszystkich kondygnacjach Sygnalizatory akustyczne na korytarzach I.6. Wymagania dla urządzeń Wszystkie zastosowane urządzenia służące ochronie przeciwpożarowej - zgodnie z polskimi normami i przepisami - muszą posiadać ważne dopuszczenia wydane przez CNBOP lub ITB. Wykaz oraz kopie świadectw i certyfikatów CNBOP, EC i deklaracji CE zastosowanych materiałów i urządzeń powinien dostarczyć Wykonawca.

3 I.7. Koncepcja prowadzenia instalacji W części budynku objętej I etapem robót prowadzenie kabli instalacji sygnalizacji pożarowej i nagłośnienia przewiduje się wykonać natynkowo w listwach przyściennych. W pozostałej części objętych II etapem robót instalację prowadzić podtynkowo. Dla poszczególnych instalacji przewiduje się następujące kable i przewody: Kable do sygnalizacji akustycznej - niepalne (PH90) o przekroju żyły min. 1,0mm 2 Kable do systemu oddymiania - niepalne (PH90) wg schematu blokowego Przewody i kable dla sygnalizacji alarmowo-pożarowej o średnicy min. 0,8mm I.8. System sygnalizacji pożarowej i oddymiania klatki schodowej K-1 Zaprojektowano instalację sygnalizacji pożaru obejmującą zgodnie ze wskazaniami ekspertyzy korytarze na wszystkich kondygnacjach. Zainstalowane czujniki szeregu 40 typu DOR 40 w linii dozorowej istniejącej centrali oddymiania CSO-2 w klatce schodowej K-2 przewiduje się włączyć jako jedną z linii dozorowych centrali sygnalizacji pożaru. Przyjęte rozwiązania pozwolą na ich wykorzystanie w systemie wykrywania sygnalizacji pożaru. Szczegóły rozwiązań w części rysunkowej opracowania. Instalacja sygnalizacji pożaru oparta jest na mikroprocesorowej centralce sygnalizacji pożaru (CSP), pracującej w układzie linii dozorowych, konwencjonalnych współpracującej z czujkami dwustanowymi (konwencjonalnymi) szeregu 30 i 40 Polon- Alfa. Dedykowana jest do instalowania w obiektach średniej wielkości, np. biurowych, handlowych, przemysłowych, itp. Umożliwia ona włączanie dodatkowych urządzeń sygnalizacyjnych oraz przekazywanie sygnałów do systemu monitoringu pożarowego. Cechy charakterystyczne: - 16 lub 24 linii dozorowych (stref) z możliwością włączenia w każdą linię do 32 czujek pożarowych lub jednej czujki liniowej dymu lub do 10 ręcznych ostrzegaczy pożarowych; - 2 lub 3 linie do zewnętrznych sygnalizatorów; - 2 lub 3 linie kontrolne do nadzoru dołączonych dodatkowych urządzeń zewnętrznych; - wyjście (wbudowany interfejs) do podłączenia tablicy alarmowej TW-35, przeznaczonej do powielenia głównych sygnałów centrali w oddalonym miejscu; - interfejs szeregowy RS 232, umożliwiający przesłanie zdarzeń pamiętanych przez centralę do komputera PC; Informacje o alarmie będą przekazywane automatycznie za pośrednictwem sygnalizatorów akustycznych na wszystkie kondygnacje.

4 Dla zasilania i wysterowania okna oddymiającego w klatce K-1 / dobór okna w branży budowlanej / przewidziano centralę oddymiającą z ręcznymi przyciskami oddymiania na każdej kondygnacji. I.9. Zasilanie Systemu Sygnalizacji Pożaru Zasilanie podstawowe: Centrala Sygnalizacji Pożaru oraz Centrali Oddymiania zasilane z tablicy głównej sprzed wyłącznika głównego wg branży elektrycznej. Obwody przeznaczony do zasilania central sygnalizacji pożarowej i oddymiania powinny być odpowiednio oznaczone (np. kolorem czerwonym). Do tego pola nie wolno przyłączać żadnych innych odbiorników energii elektrycznej. Jednocześnie ilość zabezpieczeń między centralką a przyłączem nie może przekroczyć dwóch. Zasilanie rezerwowe: W przypadku awarii zasilania podstawowego system przełącza się automatycznie na zintegrowane w systemie zasilanie rezerwowe. Centralka wyposażona będzie w wewnętrzny zasilacz i wbudowaną baterię akumulatorów bezobsługowych zapewniającą 72h pracy w stanie normalnym i 30 minut w stanie alarmowania przy zaniku podstawowego napięcia zasilającego. Akumulator dobrać zgodnie z wytycznymi producenta zastosowanych urządzeń. I.10. Sterowanie urządzeniami zabezpieczenia przeciwpożarowego obiektu Bezpośrednio z centralki sygnalizacji pożaru za pośrednictwem linii sterujących projektuje się uruchomienie systemów oddymiania indywidualnie dla każdej klatki schodowej w przypadku wykrycia dymu w nich dymu i wywołaniu alarmu II stopnia lub za pomocą ręcznych przycisków pożarowych umiejscowionych przy każdej z klatek na poszczególnych kondygnacjach. Każdorazowe wywołanie alarmu II stopnia wiązać się będzie z uruchomieniem nagłośnienia / sygnalizatorów akustycznych / na wszystkich kondygnacjach. Bezpośrednio do centralki sygnalizacji pożaru za pośrednictwem linii kontrolnych docierać będą informację o lokalnym uruchomieniu systemów oddymiania indywidualnie dla każdej klatki schodowej. I.11. Algorytm działania systemu pożarowego Projektuje się zastosowanie 2 stopniowej organizacji alarmowania. Do celów sygnalizacji alarmu II stopnia zaprojektowano wykorzystanie brzęczyka w centrali oraz sygnalizatorów akustycznych rozmieszczonych wewnątrz budynku.

5 Przewidziano następujące czasy: Czas T1 = 40 sekund (czas na potwierdzenie) Czas T2 (czas na rozpoznanie, weryfikację alarmu I stopnia) należy ustalić na roboczo, uwzględniając sprawność fizyczną, liczebność obsługi. Czas T2 nie dłuższy niż 4 minut. Przyjęto następujące funkcje dla projektowanego systemu instalacji sygnalizacji pożarowej: a) Niezawodne wykrycie i sygnalizowanie obsłudze CSP pożaru jeszcze we wstępnej jego fazie, zachowując jednocześnie odporność na fałszywe alarmy. Identyfikacja miejsca powstania pożaru: - klatka schodowa K-1 - klatka schodowa K-2 - korytarz piwnica - korytarz parter - korytarz I piętro - korytarz II piętro b) Czas T1 potwierdzenie przez obsługę CSP c) Czas T2 weryfikacja alarmu przez obsługę d) Po czasie T2 uruchomienie sygnalizacji alarmu pożarowego e) Uruchomienie systemów oddymiania w przypadku alarmu pożarowego z klatki schodowej UWAGA: W czasie programowania centralki pożarowej (Wykonawca) należy wykonać dokładną adresację linii i pomieszczeń w centrali sygnalizacji pożaru, tak aby osoba obsługująca centralę sygnalizacji pożaru otrzymała czytelną i dokładną informację gdzie powstało miejsce zarzewia pożaru. Wszelkie nazwy własne produktów, urządzeń i materiałów, które zostały użyte w specyfikacjach i przedmiarach robót służą ustaleniu pożądanego standardu wykonania i określenia właściwości i wymogów technicznych założonych w dokumentacji technicznej dla projektowanych rozwiązań. Wymienione nazwy własne w dokumentacji projektowej należy traktować jako typu. Dopuszcza się ( po potwierdzeniu przez Inwestora) oferowanie materiałów równoważnych pod warunkiem, że zagwarantują one realizację robót w zgodzie z wydanym pozwoleniem na budowę oraz zapewnią uzyskanie parametrów technicznych nie gorszych od założonych w wyżej wymienionych dokumentacjach.

6 I.12. Zestawienie zasadniczych elementów systemu Lp. Urządzenie Ilość 1. Centrala konwencjonalna, mikroprocesorowa SSP min. 12 linii np. IGNIS 1240 kpl Akumulator 12V 17 Ah np. HV17-12W KOBE szt Automatyczny, optyczny detektor dymu np. DOR 40 szt Gniazdo automatycznych detektorów pożarowych np. G-40 szt Ręczny Ostrzegacz Pożarowy np. ROP 63 szt Ramka natynkowa ROP szt Sygnalizator akustyczny (wewnętrzny) np. SA-K6 szt Centrala oddymiania np. RZN 4408 szt Akumulator 12V 3,2 Ah szt Ręczny Przycisk Oddymiania np. RT 42ST ALU szt Przycisk Przewietrzania np. SLT42 PL szt Ramka adaptacyjna natynkowa np. AP-LT szt Puszka instalacyjna ppoż. (PIP) szt Puszka przelotowa ppoż. (PIP) szt. 1

7 I.13. Uwagi końcowe i informacje dotyczące planu BIOZ 1. ZAKRES ROBÓT ZAMIERZENIA BUDOWLANEGO - INSTALACJI SYGNALIZACJI POŻARU - instalacja SAP wykonywana będzie ww. obiektach zgodnie z PKN-CEN/TS Systemy Sygnalizacji Pożarowej Część 14: Wytyczne Planowania, Projektowania, Instalowania, Odbioru, Eksploatacji i Konserwacji, - ochronie będą podlegać korytarze budynku, - montaż systemu w obiekcie polegać będzie na instalowaniu tras kablowych w listwach elektroinstalacyjnych w części wyremontowanej, w części przewidzianej do remontu poprzez wkucie w tynk, - do instalacji SAP wykorzystywać czujniki, które są zamontowane w systemie oddymiania klatki K-2, - zaproponowana centrala SAP ma możliwość rozbudowy do 24 linii dozorowych, bez konieczności rozbudowy. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓWBUDOWLANYCH Roboty wymienione w pkt. 1 będą wykonywane w budynku o Poradni Psychologiczno- Pedagogicznej nr 1 w Bydgoszczy ul. Jana III Sobieskiego INFORMACJE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT INSTALACYJNYCH Podczas wykonywania robót instalacyjnych związanych z realizacją prac przewiduje się występowanie czasowych zagrożeń bezpieczeństwa i zdrowia związanych z: - stosowaniem ręcznych urządzeń elektrycznych takich jak wiertarki, młoty udarowe, szlifierki kątowe, bruzdownice itp., - wykonywaniem robót na wysokości powyżej 3m, - wykonywaniem podłączeń urządzeń elektrycznych. 4. ZABEZPIECZENIE PLACU BUDOWY Miejsca niebezpieczne, w których istnieją potencjalne źródła zagrożenia należy zabezpieczyć przed dostępem osób postronnych, odgrodzić i oznakować. 5. SPOSÓB PROWADZENIA INSTRUKTAŻU DLA PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT NIEBEZPIECZNYCH Przed przystąpieniem do wykonywania prac instalacyjnych na obiekcie należy przeszkolić wszystkich pracowników pod kątem niebezpieczeństw jakie mogą wyniknąć podczas pracy z urządzeniami elektrycznymi. Biorąc pod uwagę większość robót prowadzona będzie na ścianach, sufitach, należy poinstruować pracowników o zagrożeniach jakie mogą wyniknąć podczas prac na wysokości podczas montażu systemu SAP. Do realizacji prac instalacyjnych na obiekcie należy zaangażować pracowników, którzy spełniają wymagania: - posiadają odpowiednie do danej pracy kwalifikacje zawodowe i uprawnienia, - posiadają niezbędną wiedzę i umiejętności w zakresie bezpiecznego i sprawnego wykonywaniem danej pracy, oraz posługiwania się przewidzianymi dla tej pracy narzędziami i sprzętem, - mają właściwy stan zdrowia oraz aktualne orzeczenie lekarza medycyny pracy, - posiadają niezbędną znajomość przepisów bezpieczeństwa i higieny pracy oraz przeszkolenia w tym zakresie. Kserokopie wymaganych dokumentów należy przekazać kierownikowi budowy.

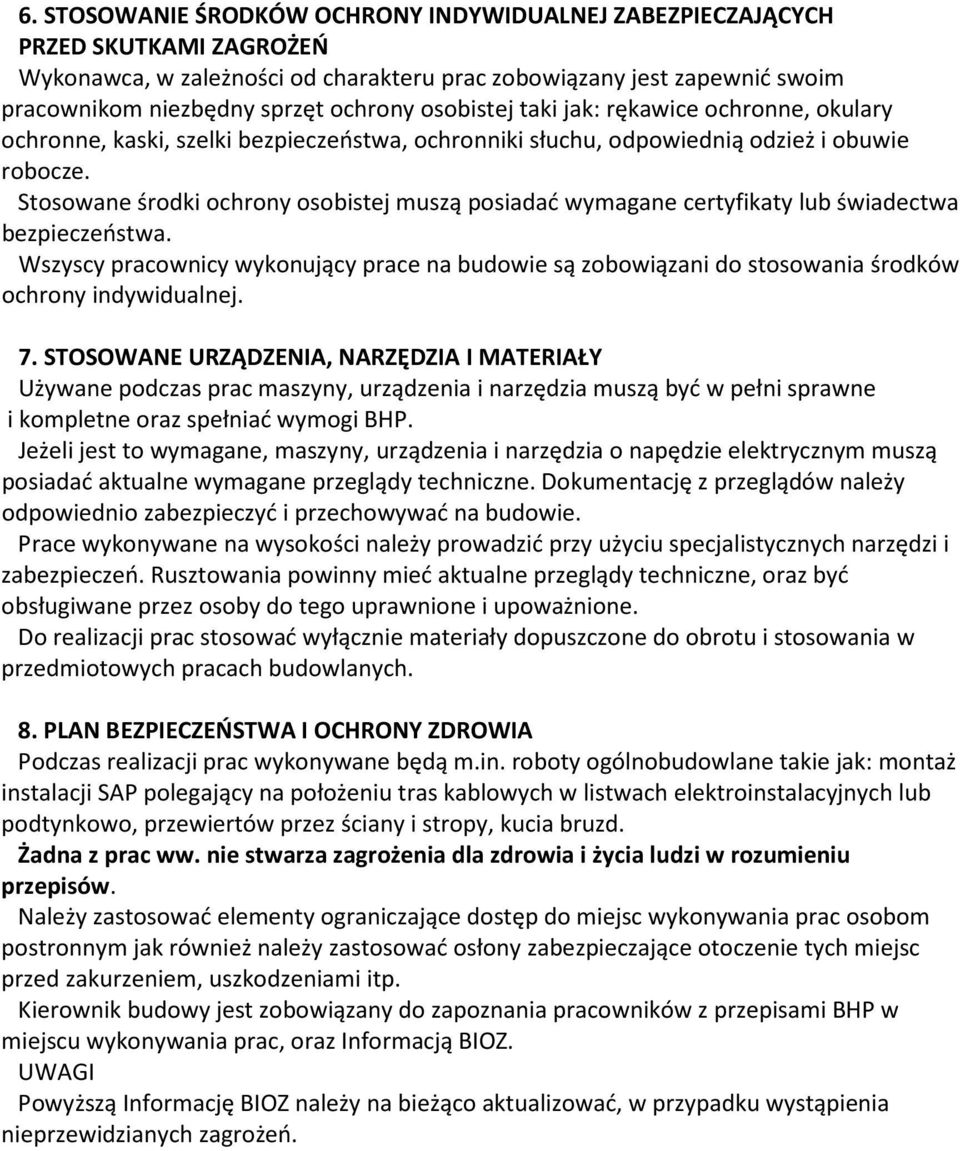

8 6. STOSOWANIE ŚRODKÓW OCHRONY INDYWIDUALNEJ ZABEZPIECZAJĄCYCH PRZED SKUTKAMI ZAGROŻEŃ Wykonawca, w zależności od charakteru prac zobowiązany jest zapewnić swoim pracownikom niezbędny sprzęt ochrony osobistej taki jak: rękawice ochronne, okulary ochronne, kaski, szelki bezpieczeństwa, ochronniki słuchu, odpowiednią odzież i obuwie robocze. Stosowane środki ochrony osobistej muszą posiadać wymagane certyfikaty lub świadectwa bezpieczeństwa. Wszyscy pracownicy wykonujący prace na budowie są zobowiązani do stosowania środków ochrony indywidualnej. 7. STOSOWANE URZĄDZENIA, NARZĘDZIA I MATERIAŁY Używane podczas prac maszyny, urządzenia i narzędzia muszą być w pełni sprawne i kompletne oraz spełniać wymogi BHP. Jeżeli jest to wymagane, maszyny, urządzenia i narzędzia o napędzie elektrycznym muszą posiadać aktualne wymagane przeglądy techniczne. Dokumentację z przeglądów należy odpowiednio zabezpieczyć i przechowywać na budowie. Prace wykonywane na wysokości należy prowadzić przy użyciu specjalistycznych narzędzi i zabezpieczeń. Rusztowania powinny mieć aktualne przeglądy techniczne, oraz być obsługiwane przez osoby do tego uprawnione i upoważnione. Do realizacji prac stosować wyłącznie materiały dopuszczone do obrotu i stosowania w przedmiotowych pracach budowlanych. 8. PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA Podczas realizacji prac wykonywane będą m.in. roboty ogólnobudowlane takie jak: montaż instalacji SAP polegający na położeniu tras kablowych w listwach elektroinstalacyjnych lub podtynkowo, przewiertów przez ściany i stropy, kucia bruzd. Żadna z prac ww. nie stwarza zagrożenia dla zdrowia i życia ludzi w rozumieniu przepisów. Należy zastosować elementy ograniczające dostęp do miejsc wykonywania prac osobom postronnym jak również należy zastosować osłony zabezpieczające otoczenie tych miejsc przed zakurzeniem, uszkodzeniami itp. Kierownik budowy jest zobowiązany do zapoznania pracowników z przepisami BHP w miejscu wykonywania prac, oraz Informacją BIOZ. UWAGI Powyższą Informację BIOZ należy na bieżąco aktualizować, w przypadku wystąpienia nieprzewidzianych zagrożeń.
