PRZEDMIAR ROBÓT Oświetlenie drogowe - ul. Lipowa

Transkrypt

1 PRZEDMIAR ROBÓT Oświetlenie drogowe - ul. Lipowa Przedmiot robót: Oświetlenie drogowe ul. Lipowej w Jerzmanowej Zamawiający: Gmina Jerzmanowa Jerzmanowa ul. Głogowska 7 Wykonawca prac: Rodzaj robót: ELEKTRYCZNE Data opracowania : Klasyfikacja robót wg Wspólnego Słownika Zamówień CPV: Grupa Roboty w zakresie instalacji budowlanych Klasa , kategoria : Roboty budowlane w zakresie budowy rurociągów,linii komunikacyjnych i linii energetycznych Kategoria Instalowanie systemów oświetleniowych Sporzadził(a): Jadwiga Siedlecka Sprawdził(a):

2 Charakterystyka robót Zakres robót obejmuje : 1. MOntaz szafki oświetleniowej SO 2. Wykonanie kablowej linii zasilającej ZZP - SO 3. Układanie kablowych linii oświetleniowych. 4. MontaŜ parkowych słupów oświetleniowy wys. 6m 5. MontaŜ parkowych opraw oświetleniowych LED na słupach 5. MOntaz opraw wbudowanych w ziemię 6. Wykonanie uziomów 7. Wykonanie badań i pomiarów kontrolno-pomiarowych

3 Autorstwo programu: ZUI bluepoint*,tel.(068) Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej - 1- : OśWIETLENIE - JERZMANOWA UL. LIPOWA - Lp O P I S R O B Ó T W A R T O Ś Ć [ zł ] Nakład rzeczowy Jm Norma Nakład Cena Robocizna Materiał Sprzęt Element robót: 1 Szafka oświetleniowa 1 KNR 201 T0310/02 Wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1.5 m wykopy o głębokości do 1.5m, grunt kat.iii 1 szt *1,5= 1,5 m3 1,500 [m3] 2 KNR 202 T0136/02 Fundamenty z bloczków betonowych na zaprawie cementowej - bez fundamentu - ujęto w cenie prefabrykatu szafki SO 1,000 [m3] 3 KNNR 5 T0403/03 Szafa oświetleniowa SO - prefabrykat Urządzenia rozdzielcze (zestawy) na fundamentach o masie powyŝej 20 kg, mocowane na fundamencie prefabrykowanym 1,000 [szt] 4 KNP 1813 T1301/01 Szafa oświetleniowa SO - badanie Rozdzielnice prądu zmiennego lub stałego do 5 pól 1,000 [szt] 5 KNNR 5 T1305/01 Sprawdzenie samoczynnego wyłączania zasilania pierwsza próba 1,000 [szt] 6 KNNR 5 T1304/01 Badania i pomiary instalacji uziem., piorunochronnej i skuteczności zerowania uziemienie ochronne lub robocze, pomiar pierwszy 1,000 [szt] Element robót: 2 Roboty kablowe 7 KNNR 5 T0701/02 Kopanie rowów dla kabli szer. 04m - ręczny sposób wykonania wykopu, grunt kategorii III m x 0,4 x 0,8 = 205m3 205,000 [m3] 8 KNNR 5 T0706/01 Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0.4m - 640m x 2 = 1280m 1280,000 [m] 9 KNNR 5 T0702/02 Zasypywanie rowów dla kabli ręczny sposób wykonania wykopu, grunt kategorii III - 640m x 0,4 x 0,6 = 154 m3 154,000 [m3] 10 KNNR 5 T0705/01 Rury osłonowe i bloki kablowe ułoŝenie rur osłonowych z PCW o średnicy do 140mm - rura Arot DVK-75mm 135,000 [m] 11 KNNR 5 T0705/01 Rury osłonowe i bloki kablowe ułoŝenie rur osłonowych z PCW o średnicy do 140mm - rura Arot DVK 110 mm 8,000 [m] 12 KNNR 5 T0723/02 Przewierty mechaniczne dla rur pod obiektami za pierwszą rurę o średnicy do 125mm - rura Arot SRS-75 mm 75,000 [m]

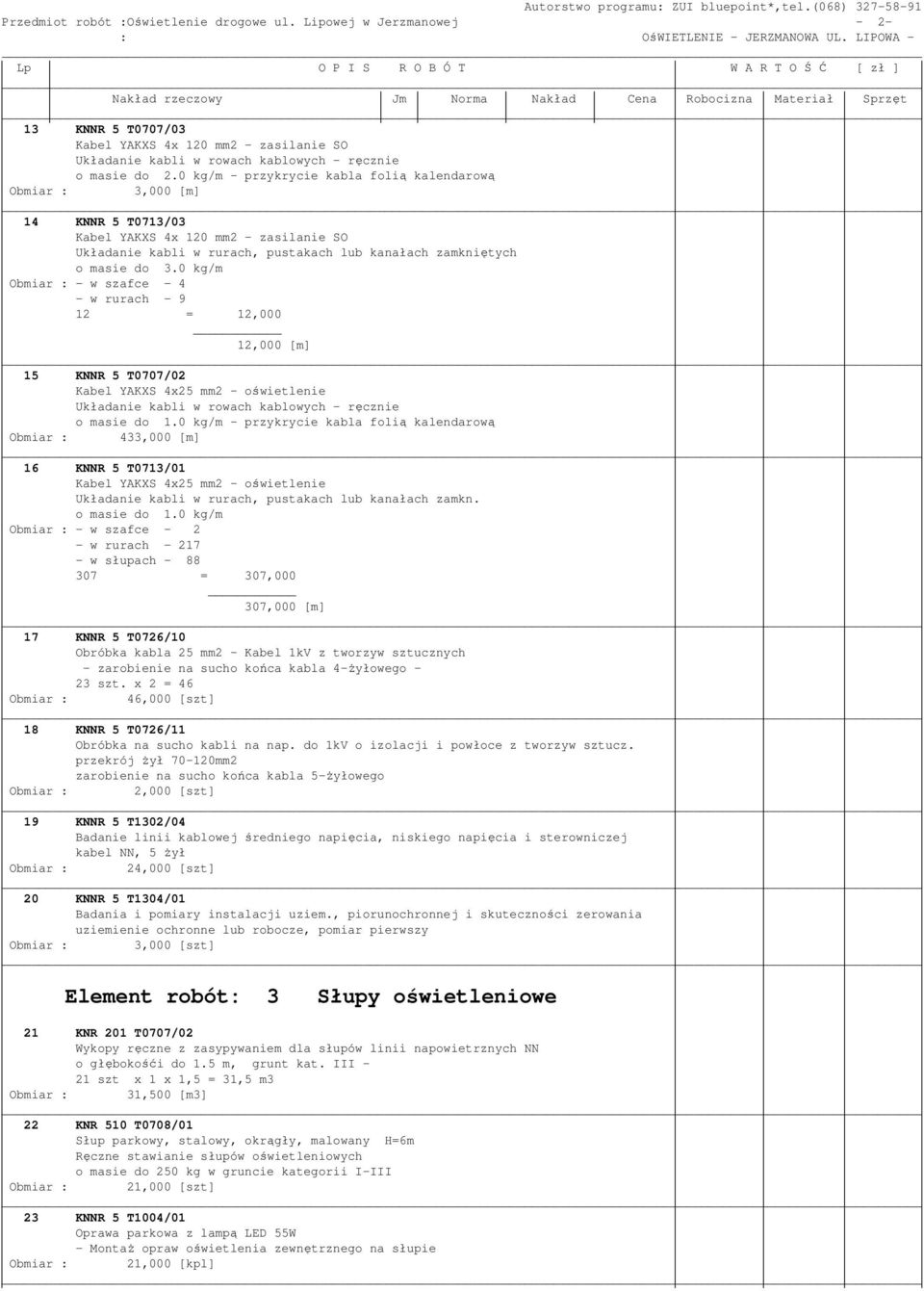

4 Autorstwo programu: ZUI bluepoint*,tel.(068) Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej - 2- : OśWIETLENIE - JERZMANOWA UL. LIPOWA - Lp O P I S R O B Ó T W A R T O Ś Ć [ zł ] Nakład rzeczowy Jm Norma Nakład Cena Robocizna Materiał Sprzęt 13 KNNR 5 T0707/03 Kabel YAKXS 4x 120 mm2 - zasilanie SO Układanie kabli w rowach kablowych - ręcznie o masie do 2.0 kg/m - przykrycie kabla folią kalendarową 3,000 [m] 14 KNNR 5 T0713/03 Kabel YAKXS 4x 120 mm2 - zasilanie SO Układanie kabli w rurach, pustakach lub kanałach zamkniętych o masie do 3.0 kg/m - w szafce w rurach = 12,000 12,000 [m] 15 KNNR 5 T0707/02 Kabel YAKXS 4x25 mm2 - oświetlenie Układanie kabli w rowach kablowych - ręcznie o masie do 1.0 kg/m - przykrycie kabla folią kalendarową 433,000 [m] 16 KNNR 5 T0713/01 Kabel YAKXS 4x25 mm2 - oświetlenie Układanie kabli w rurach, pustakach lub kanałach zamkn. o masie do 1.0 kg/m - w szafce w rurach w słupach = 307, ,000 [m] 17 KNNR 5 T0726/10 Obróbka kabla 25 mm2 - Kabel 1kV z tworzyw sztucznych - zarobienie na sucho końca kabla 4-Ŝyłowego - 23 szt. x 2 = 46 46,000 [szt] 18 KNNR 5 T0726/11 Obróbka na sucho kabli na nap. do 1kV o izolacji i powłoce z tworzyw sztucz. przekrój Ŝył mm2 zarobienie na sucho końca kabla 5-Ŝyłowego 2,000 [szt] 19 KNNR 5 T1302/04 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej kabel NN, 5 Ŝył 24,000 [szt] 20 KNNR 5 T1304/01 Badania i pomiary instalacji uziem., piorunochronnej i skuteczności zerowania uziemienie ochronne lub robocze, pomiar pierwszy 3,000 [szt] Element robót: 3 Słupy oświetleniowe 21 KNR 201 T0707/02 Wykopy ręczne z zasypywaniem dla słupów linii napowietrznych NN o głębokośći do 1.5 m, grunt kat. III - 21 szt x 1 x 1,5 = 31,5 m3 31,500 [m3] 22 KNR 510 T0708/01 Słup parkowy, stalowy, okrągły, malowany H=6m Ręczne stawianie słupów oświetleniowych o masie do 250 kg w gruncie kategorii I-III 21,000 [szt] 23 KNNR 5 T1004/01 Oprawa parkowa z lampą LED 55W - MontaŜ opraw oświetlenia zewnętrznego na słupie 21,000 [kpl]

5 Autorstwo programu: ZUI bluepoint*,tel.(068) Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej - 3- : OśWIETLENIE - JERZMANOWA UL. LIPOWA - Lp O P I S R O B Ó T W A R T O Ś Ć [ zł ] Nakład rzeczowy Jm Norma Nakład Cena Robocizna Materiał Sprzęt 24 KNR 510 T1001/01 Złącze słupowe IZK-4 1-bezpiecznikowe - MontaŜ skrzynek, tabliczek bezpiecznikowych i zaciskowych 21,000 [szt] 25 KNNR 5 T1003/02 Kabel YKYŜo 3x2,5 mm2 - do opraw oświetleniowych wciągany w słupy,rury osłonowe i wysięgniki,wysokość latarń do 7m 21* 5,5 + 2*1 =117,5 117,500 [kpl] 26 KNNR 5 T1008/03 MontaŜ opraw stylowych i reflektorów oświetleniowych projektory oświetleniowe,miejsce montaŝu:murki,fundamenty,elementy ogrodzenia - oprawy wbudowane w ziemię, asymetryczne 150W 2,000 [kpl] 27 KNR 508 T0608/07 Bednarka ocynkowana 25x4mm - bednarka o przekroju do 120 mm2, układana w rowie kablowym - 3 szt x 30m = 90m 90,000 [m] 28 KNNR 5 T0606/04 Uziomy ze stali profilowanej miedziowane (metoda wykonania udarowa) kategoria gruntu III, długość uziomu 1,5m 3*3 = 9m 9,000 [szt] 29 KNNR 5 T1305/01 Sprawdzenie samoczynnego wyłączania zasilania pierwsza próba 3,000 [szt] 30 KNNR 5 T1301/01 Sprawdzenie i pomiar obwodu elektrycznego niskiego napięcia obwód 1-fazowy 23,000 [szt] 31 KW 101 T0101/01 Kalkulacja Własna - inwentaryzacja geodezyjna przyjęto R=150 rg 1,000 [kpl] * Zakończenie wydruku

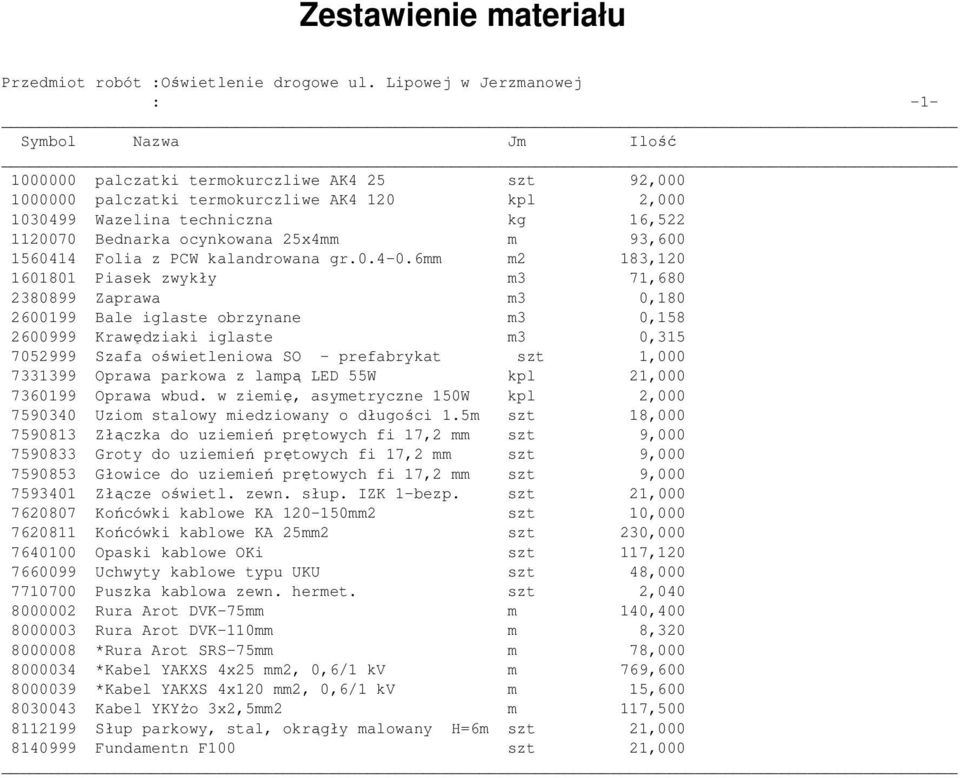

6 Zestawienie materiału Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej : -1- Symbol Nazwa Jm Ilość palczatki termokurczliwe AK4 25 szt 92, palczatki termokurczliwe AK4 120 kpl 2, Wazelina techniczna kg 16, Bednarka ocynkowana 25x4mm m 93, Folia z PCW kalandrowana gr mm m2 183, Piasek zwykły m3 71, Zaprawa m3 0, Bale iglaste obrzynane m3 0, Krawędziaki iglaste m3 0, Szafa oświetleniowa SO - prefabrykat szt 1, Oprawa parkowa z lampą LED 55W kpl 21, Oprawa wbud. w ziemię, asymetryczne 150W kpl 2, Uziom stalowy miedziowany o długości 1.5m szt 18, Złączka do uziemień prętowych fi 17,2 mm szt 9, Groty do uziemień prętowych fi 17,2 mm szt 9, Głowice do uziemień prętowych fi 17,2 mm szt 9, Złącze oświetl. zewn. słup. IZK 1-bezp. szt 21, Końcówki kablowe KA mm2 szt 10, Końcówki kablowe KA 25mm2 szt 230, Opaski kablowe OKi szt 117, Uchwyty kablowe typu UKU szt 48, Puszka kablowa zewn. hermet. szt 2, Rura Arot DVK-75mm m 140, Rura Arot DVK-110mm m 8, *Rura Arot SRS-75mm m 78, *Kabel YAKXS 4x25 mm2, 0,6/1 kv m 769, *Kabel YAKXS 4x120 mm2, 0,6/1 kv m 15, Kabel YKYŜo 3x2,5mm2 m 117, Słup parkowy, stal, okrągły malowany H=6m szt 21, Fundamentn F100 szt 21,000

7 Zestawienie sprzętu Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej : -1- Symbol Nazwa Jm Ilość Pompa wysokociśnieniowa, elektr.250atm m-g 44, Wibromłot elektryczny 3 kw m-g 5, śuraw samochodowy m-g 1, śuraw samochodowy do 4t m-g 12, Dźwignik hydrauliczny 250 t m-g 38, Środek transportowy m-g 2, Środek transportowy m-g 1, Środek transportowy (1) m-g 1, Ciągnik kołowy 63 kw m-g 3, Samochód dostawczy 0.9t m-g 2, Samochód dostaw.do 0.9t (1) m-g 5, Samochód skrzyniowy do 5 t m-g 18, Przyczepa dłuŝycowa do sam. 4.5t m-g 8, Samochód samowyładowczy do 5t m-g 10, Podnośnik montaŝowy PMH na samochodzie m-g 77, Przyczepa do przewozu kabli do 4t m-g 3, Spawarka transformatorowa 500A m-g 4, Zespół prądotwórczy 2.5 kva m-g 5, Zespół prądotwórczy 5.0 kva m-g 44,925

8 Zestawienie robocizny Przedmiot robót :Oświetlenie drogowe ul. Lipowej w Jerzmanowej : -1- Symbol Nazwa Jm Ilość 1 Robocizna r-g 1688,088 Razem: 1688,088
