Instrukcja obsługi Maxcom MS450 Dual SIM

Transkrypt

1 Instrukcja obsługi Maxcom MS450 Dual SIM

2

3 1. Opis telefonu Instalacja karty SIM1, SIM2 oraz microsd Środki ostrożności podczas instalacji kart Instalacja akumulatora i tylnej pokrywy Ładowanie Zmniejszenie zużycia energii baterii Włączanie i wyłączanie urządzenia Ekran dotykowy Gesty wykonywane palcami Pasek stanu i powiadomienia Panel szybkich ustawień Ekran startowy Blokowanie i odblokowanie ekranu startowego Dodawanie ikony (skrótu) aplikacji Dodawanie widgetu Przesuwanie elementów ekranu Usuwanie elementów ekranu Dodawanie, usuwanie, przenoszenie panelu Zarządzanie kartami SIM1 oraz SIM

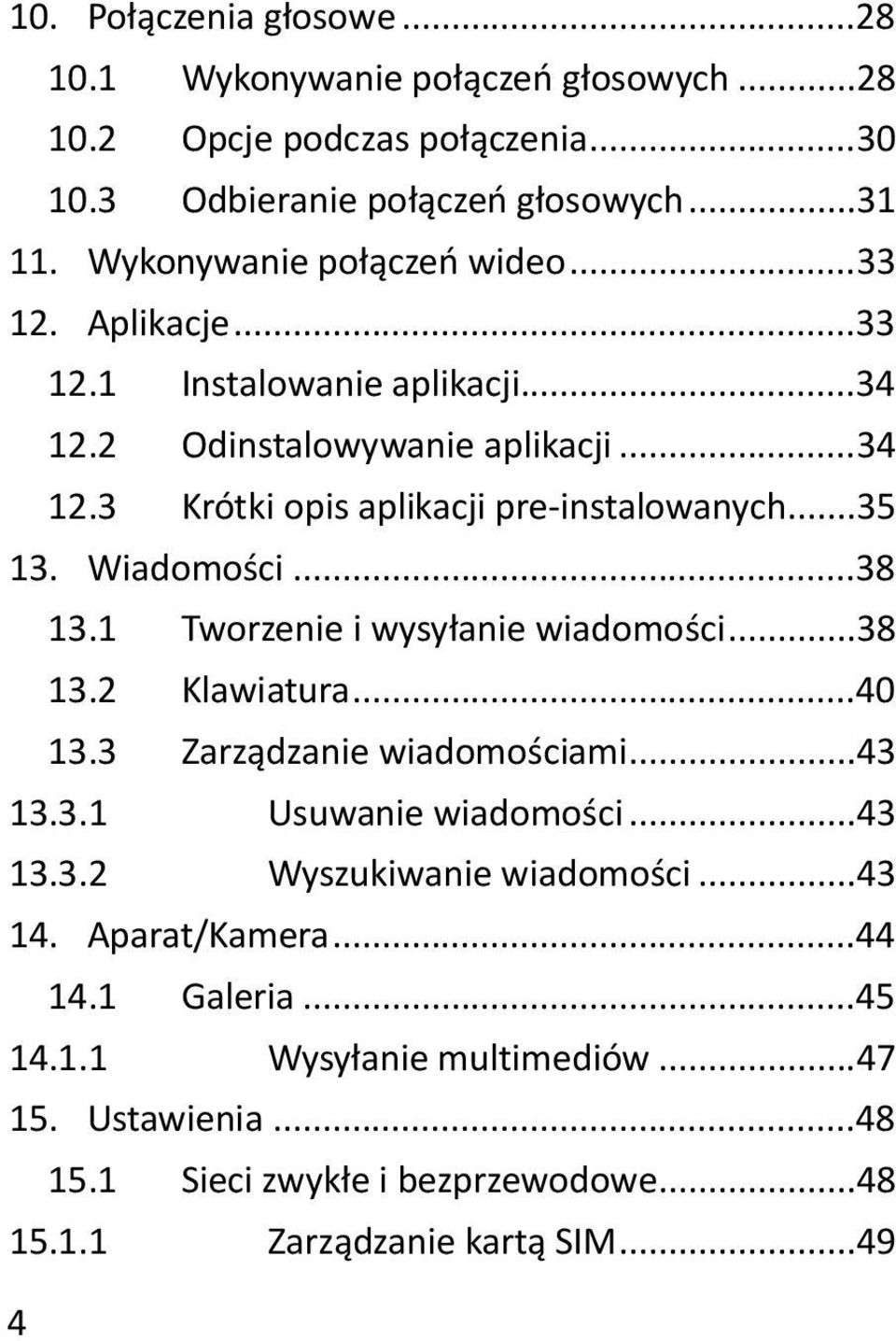

4 10. Połączenia głosowe Wykonywanie połączeń głosowych Opcje podczas połączenia Odbieranie połączeń głosowych Wykonywanie połączeń wideo Aplikacje Instalowanie aplikacji Odinstalowywanie aplikacji Krótki opis aplikacji pre-instalowanych Wiadomości Tworzenie i wysyłanie wiadomości Klawiatura Zarządzanie wiadomościami Usuwanie wiadomości Wyszukiwanie wiadomości Aparat/Kamera Galeria Wysyłanie multimediów Ustawienia Sieci zwykłe i bezprzewodowe Zarządzanie kartą SIM

5 Wi-Fi Bluetooth Użycie danych Więcej opcji Urządzenie Strona główna Profile dźwięku Wyświetlacz Pamięć Bateria Aplikacje Osobiste Lokalizacja Zabezpieczenia Język, klawiatura, głos Kopia i kasowanie danych Konta System Data i czas Harmonogram włączania i wyłączania..58 5

6 Ułatwienia dostępu Drukowanie Informacje o telefonie Warunki użytkowania i bezpieczeństwa Warunki gwarancji Informacje dotyczące akumulatora Informacje o SAR Informacja dotycząca ochrony środowiska Deklaracja zgodności

7 1. Opis telefonu NAZWA KRÓTKI OPIS 1 EKRAN Ekran dotykowy wraz z wyświetlaczem 2 PRZEDNI GŁOŚNIK Głośnik rozmów, używany podczas połączenia 3 KAMERA Przednia kamera, zastosowanie podczas połączeń wideo 4 GŁOŚNOŚĆ + Zwiększenie poziomu głośności 7

8 5 GŁOŚNOŚĆ - Zmniejszenie poziomu głośności 6 KLAWISZ MENU Klawisz opcji dla danej aplikacji 7 KLAWISZ HOME Powrót do ekranu głównego z poziomu dowolnego ekranu 8 KLAWISZ WSTECZ Powrót do poprzedniego ekranu, zamknięcie aplikacji 9 IKONA APLIKACJI Otwiera menu wszystkich dostępnych aplikacji 10 PRZYCISK WŁ./WYŁ. Włącza i wyłącza urządzenie, blokuje i odblokowuje urządzenie 11 FLESZ Funkcja flesza podczas robienia zdjęć, funkcja latarki 12 - GŁOŚNIK Główny głośnik urządzenia 13 GNIAZDO USB Ładowanie urządzenia, miejsce podłączenia PC 14 GNIAZDO Wejście/wyjście audio, miejsce SŁUCHAWKOWE podłączenia zestawu słuchawkowego 15 APARAT/KAMERA Główny aparat urządzenia 16 - MIKROFON Wejście audio podczas rozmów 17 - SENSORY Czujnik światła oraz zbliżenia 8

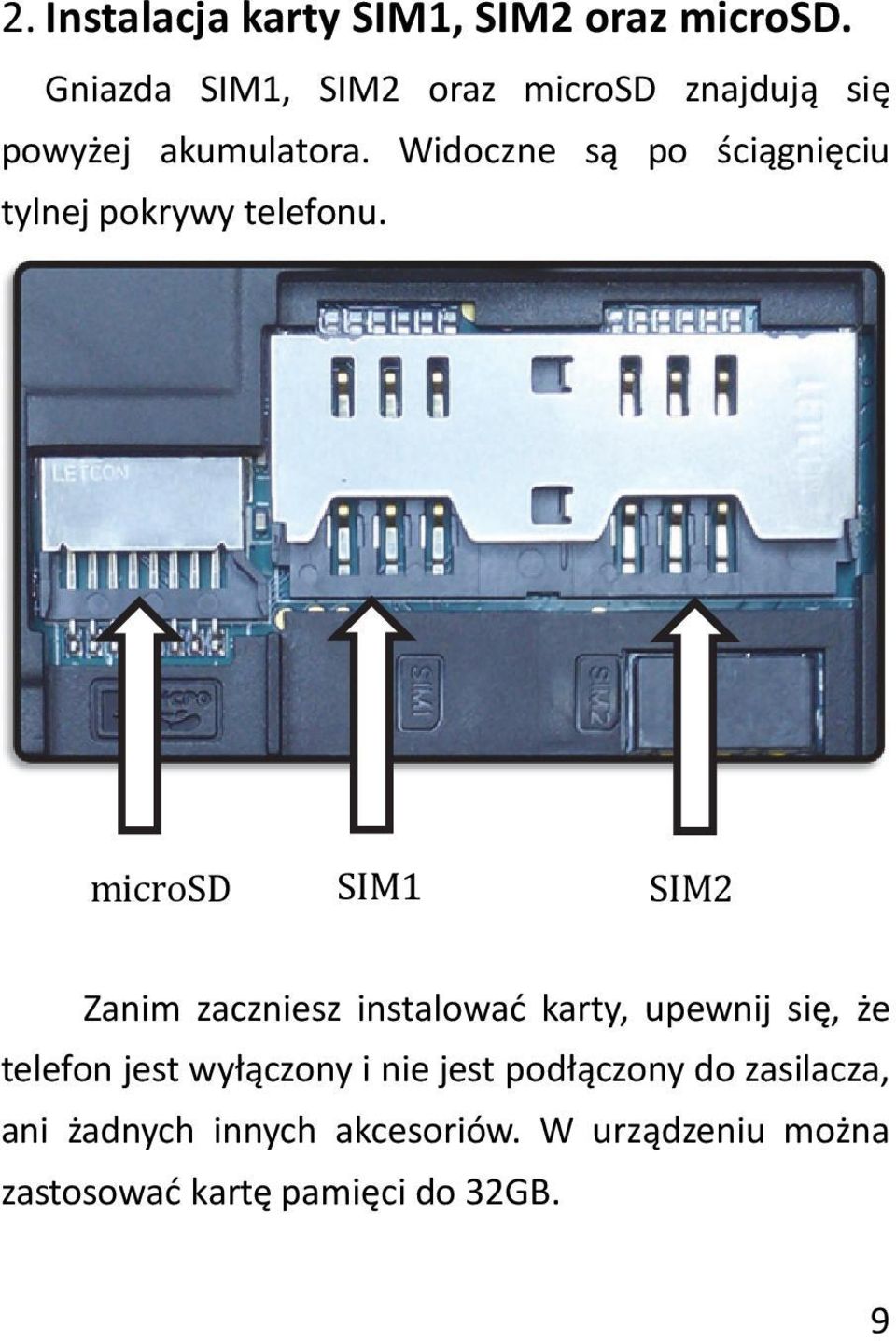

9 2. Instalacja karty SIM1, SIM2 oraz microsd. Gniazda SIM1, SIM2 oraz microsd znajdują się powyżej akumulatora. Widoczne są po ściągnięciu tylnej pokrywy telefonu. microsd SIM1 SIM2 Zanim zaczniesz instalować karty, upewnij się, że telefon jest wyłączony i nie jest podłączony do zasilacza, ani żadnych innych akcesoriów. W urządzeniu można zastosować kartę pamięci do 32GB. 9

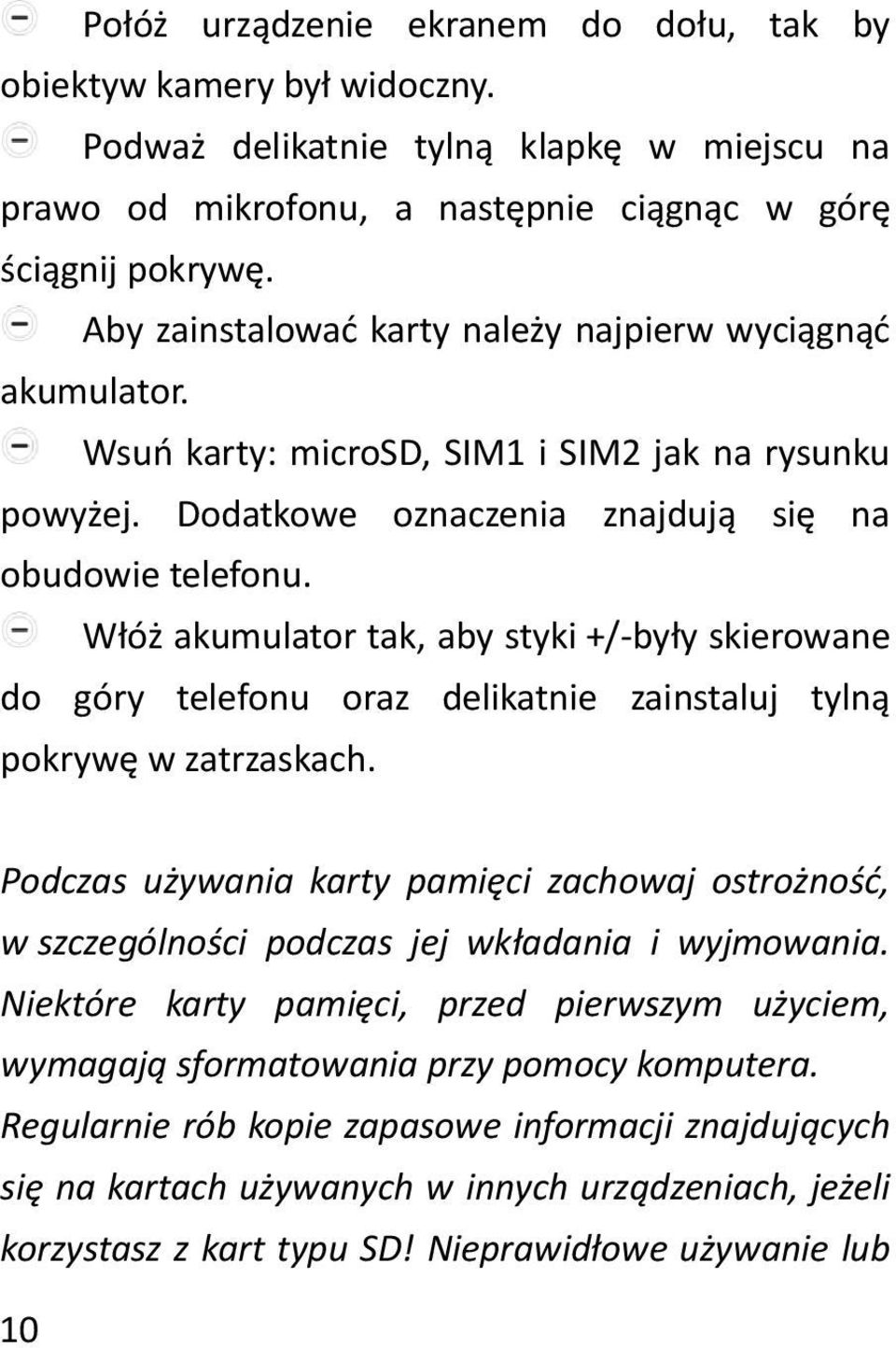

10 Połóż urządzenie ekranem do dołu, tak by obiektyw kamery był widoczny. Podważ delikatnie tylną klapkę w miejscu na prawo od mikrofonu, a następnie ciągnąc w górę ściągnij pokrywę. Aby zainstalować karty należy najpierw wyciągnąć akumulator. Wsuń karty: microsd, SIM1 i SIM2 jak na rysunku powyżej. Dodatkowe oznaczenia znajdują się na obudowie telefonu. Włóż akumulator tak, aby styki +/-były skierowane do góry telefonu oraz delikatnie zainstaluj tylną pokrywę w zatrzaskach. Podczas używania karty pamięci zachowaj ostrożność, w szczególności podczas jej wkładania i wyjmowania. Niektóre karty pamięci, przed pierwszym użyciem, wymagają sformatowania przy pomocy komputera. Regularnie rób kopie zapasowe informacji znajdujących się na kartach używanych w innych urządzeniach, jeżeli korzystasz z kart typu SD! Nieprawidłowe używanie lub 10

11 inne czynniki mogą spowodować uszkodzenie bądź utratę zawartości kart. 2.1 Środki ostrożności podczas instalacji kart Wyłącz telefon i odczekaj kilka sekund, zanim włożysz lub wyjmiesz kartę SIM. Obchodź się ostrożnie z kartą SIM, nie wyginaj jej, ani nie zarysuj. Kiedy karta SIM jest źle włożona lub uszkodzona, na ekranie po włączeniu telefonu pojawi się komunikat informujący o braku karty w danym slocie. Sprawdź, czy karta jest poprawnie włożona i czy nie jest uszkodzona, a następnie włącz telefon ponownie. Jeśli nadal urządzenie nie wykrywa karty, dostarcz ją operatorowi swojej sieci GSM w celu wymiany. 3. Instalacja akumulatora i tylnej pokrywy Połóż urządzenie ekranem do dołu, tak by obiektyw kamery był widoczny. Podważ delikatnie tylną klapkę w miejscu na prawo od mikrofonu, a następnie ciągnąc w górę 11

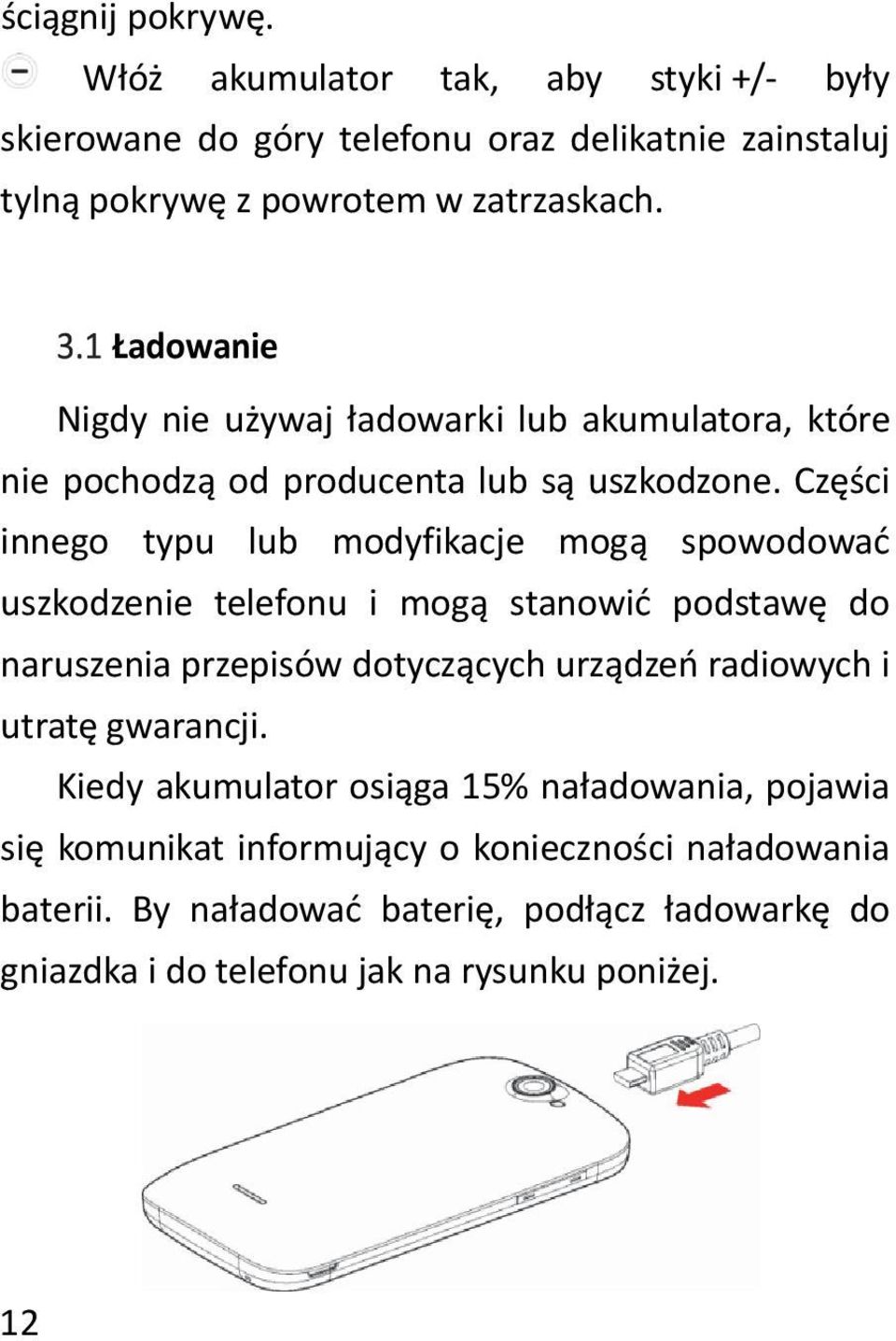

12 ściągnij pokrywę. Włóż akumulator tak, aby styki +/- były skierowane do góry telefonu oraz delikatnie zainstaluj tylną pokrywę z powrotem w zatrzaskach. Ładowanie Nigdy nie używaj ładowarki lub akumulatora, które nie pochodzą od producenta lub są uszkodzone. Części innego typu lub modyfikacje mogą spowodować uszkodzenie telefonu i mogą stanowić podstawę do naruszenia przepisów dotyczących urządzeń radiowych i utratę gwarancji. Kiedy akumulator osiąga 15% naładowania, pojawia się komunikat informujący o konieczności naładowania baterii. By naładować baterię, podłącz ładowarkę do gniazdka i do telefonu jak na rysunku poniżej. 12

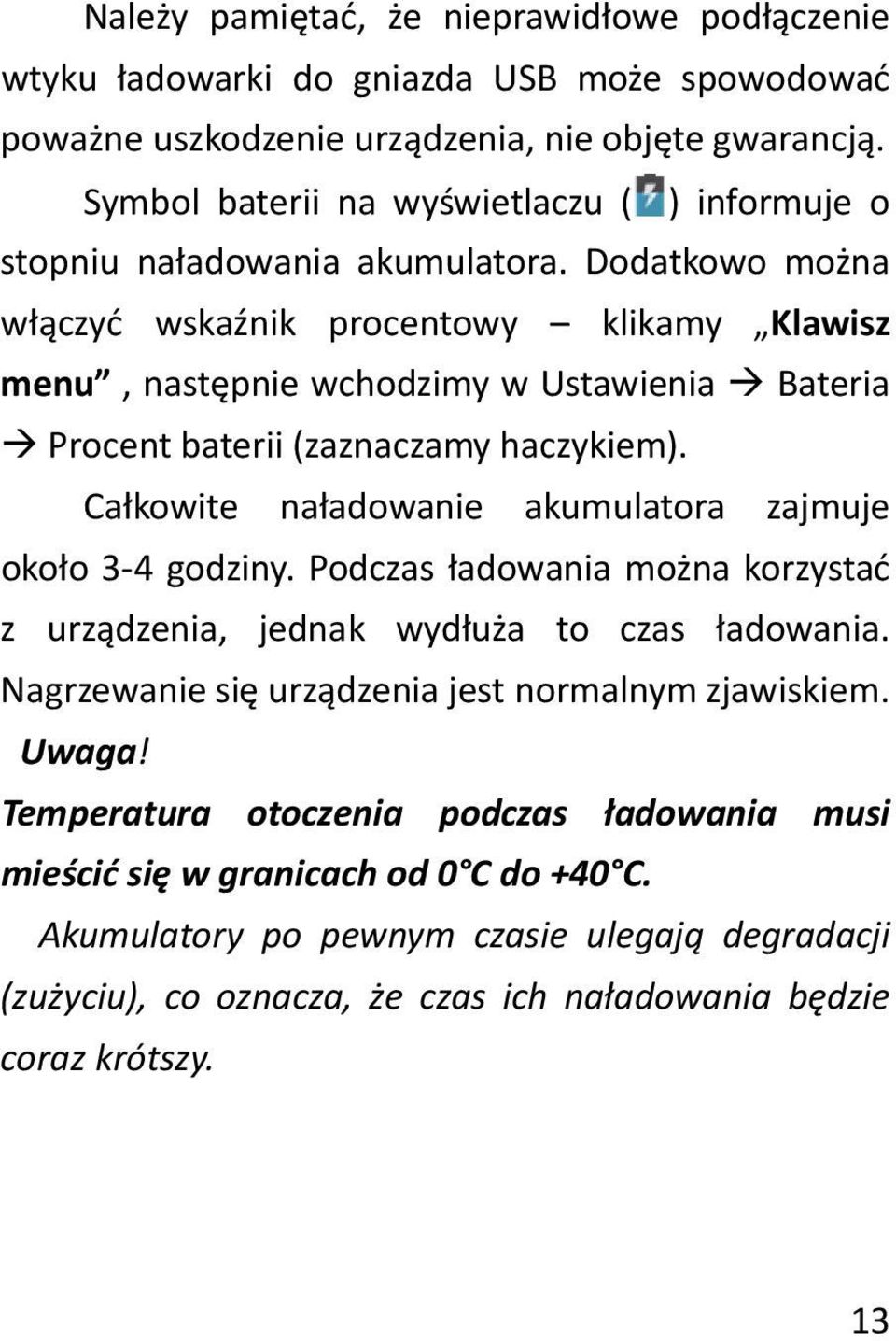

13 Należy pamiętać, że nieprawidłowe podłączenie wtyku ładowarki do gniazda USB może spowodować poważne uszkodzenie urządzenia, nie objęte gwarancją. Symbol baterii na wyświetlaczu ( ) informuje o stopniu naładowania akumulatora. Dodatkowo można włączyć wskaźnik procentowy klikamy Klawisz menu, następnie wchodzimy w Ustawienia Bateria Procent baterii (zaznaczamy haczykiem). Całkowite naładowanie akumulatora zajmuje około 3-4 godziny. Podczas ładowania można korzystać z urządzenia, jednak wydłuża to czas ładowania. Nagrzewanie się urządzenia jest normalnym zjawiskiem. Uwaga! Temperatura otoczenia podczas ładowania musi mieścić się w granicach od 0 C do +40 C. Akumulatory po pewnym czasie ulegają degradacji (zużyciu), co oznacza, że czas ich naładowania będzie coraz krótszy. 13

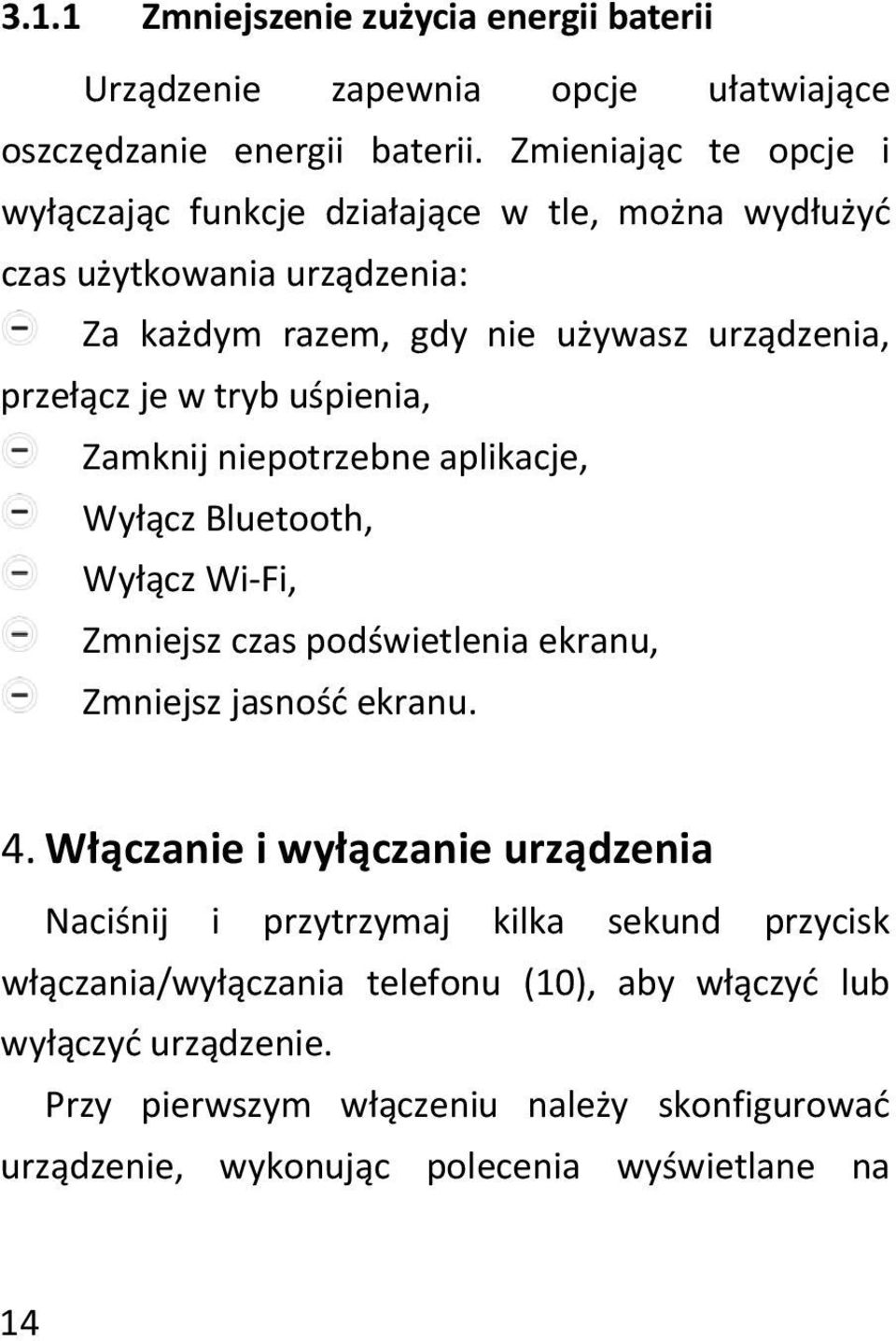

14 3.1.1 Zmniejszenie zużycia energii baterii Urządzenie zapewnia opcje ułatwiające oszczędzanie energii baterii. Zmieniając te opcje i wyłączając funkcje działające w tle, można wydłużyć czas użytkowania urządzenia: Za każdym razem, gdy nie używasz urządzenia, przełącz je w tryb uśpienia, Zamknij niepotrzebne aplikacje, Wyłącz Bluetooth, Wyłącz Wi-Fi, Zmniejsz czas podświetlenia ekranu, Zmniejsz jasność ekranu. 4. Włączanie i wyłączanie urządzenia Naciśnij i przytrzymaj kilka sekund przycisk włączania/wyłączania telefonu (10), aby włączyć lub wyłączyć urządzenie. Przy pierwszym włączeniu należy skonfigurować urządzenie, wykonując polecenia wyświetlane na 14

15 ekranie. Pierwszym krokiem będzie konfiguracja konta Google (Gmail). Uwaga! Aby móc ściągać aplikacje ze Sklepu Play, konto Google musi być skonfigurowane. Jeżeli klient posiada pocztę mailową w Gmail, może zarejestrować urządzenie na posiadany już adres, zamiast tworzyć nowego. Jeśli karta SIM jest chroniona kodem PIN, wprowadź go z klawiatury wyświetlonej na ekranie, a następnie zatwierdź klawiszem. Użyj, by usunąć cyfry w razie pomyłki. Uwaga! Jeśli kody PIN i PUK nie zostały dostarczone razem z kartą SIM, skontaktuj się z operatorem sieci. Jeśli PIN zostanie niepoprawnie wpisany 3 razy telefon zostanie zablokowany i wymagane będzie wpisanie kodu PUK. 15

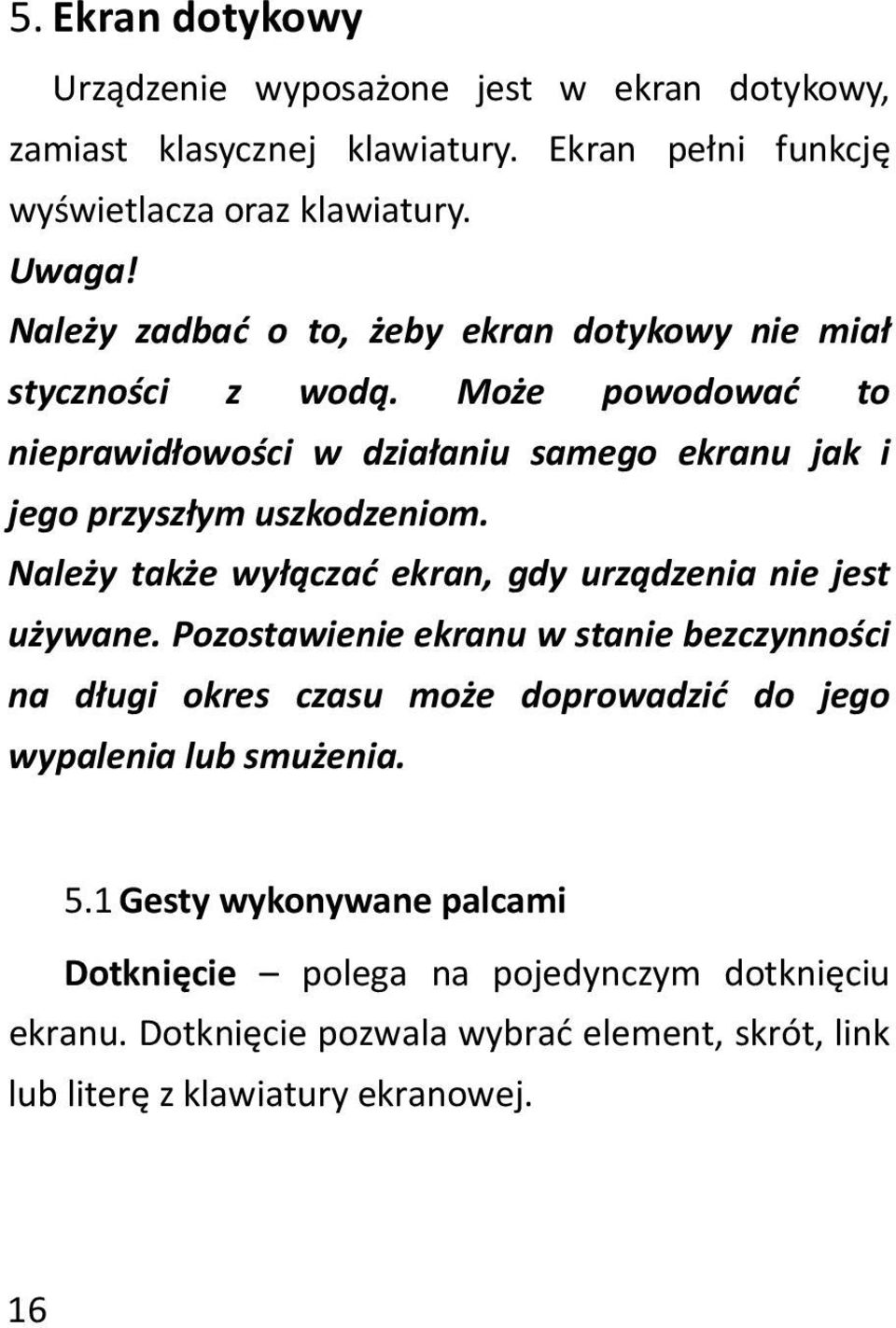

16 5. Ekran dotykowy Urządzenie wyposażone jest w ekran dotykowy, zamiast klasycznej klawiatury. Ekran pełni funkcję wyświetlacza oraz klawiatury. Uwaga! Należy zadbać o to, żeby ekran dotykowy nie miał styczności z wodą. Może powodować to nieprawidłowości w działaniu samego ekranu jak i jego przyszłym uszkodzeniom. Należy także wyłączać ekran, gdy urządzenia nie jest używane. Pozostawienie ekranu w stanie bezczynności na długi okres czasu może doprowadzić do jego wypalenia lub smużenia. 5.1 Gesty wykonywane palcami Dotknięcie polega na pojedynczym dotknięciu ekranu. Dotknięcie pozwala wybrać element, skrót, link lub literę z klawiatury ekranowej. 16

17 Dotknięcie i przytrzymanie polega na dotknięciu i przytrzymaniu elementu na ekranie bez unoszenia palca, aż do momentu wykonania działania. Przeciągnięcie polega na dotknięciu i przytrzymaniu przez chwilę wybranego elementu, a następnie, bez podniesienia palca, przesunięciu go po ekranie do docelowego położenia. Przesunięcie polega na szybkim przesunięciu palcem po powierzchni ekranu. Przykładowo, przesuwając w górę i w dół ekranu, można przewijać listę, a przesuwając na boki, można przeglądać różne ekrany główne. Podwójne dotknięcie podwójne dotknięcie pozwala przybliżyć/oddalić stronę internetową lub mapę. Dwukrotne dotknięcie umożliwia także przybliżanie i oddalanie podczas przeglądania zdjęć. Przybliżenie przez zsunięcie zsunięcie lub rozsunięcie palca wskazującego i kciuka pozwala przybliżyć lub oddalić obraz. Gest bardzo przydatny jest podczas przeglądania map oraz zdjęć. 17

18 6. Pasek stanu i powiadomienia Powiadomienia w górnej części ekranu (pasek stanu) informują o stanie niektórych funkcji urządzenia (nieodebrane połączenie, alarm, włączone WiFi, nowa wiadomość , etc.) Poniżej przedstawiono najczęściej spotykane ikony powiadomień: Brak zasięgu Zasięg (moc sygnału z nadajnika BTS) Roaming 18

19 Połączenie z GPRS Połączenie z EDGE Połączenie z UMTS Połączenie z HSDPA Połączenie z HSPA+ WiFi włączone Bluetooth włączony Funkcja GPS włączona Nieodebrane połączenie Podłączono do komputera 19

20 Brak karty SIM Nowa wiadomość Alarm włączony Tryb cichy Tryb tylko wibracja Tryb samolotowy (offline) Błąd (uwaga) Przeciągając w dół pasek stanu można zaczerpnąć bardziej szczegółowych informacji na temat powiadomień. Naciskając usuwamy przejrzane powiadomienia. 20

21 7. Panel szybkich ustawień Dzięki panelowi szybkich ustawień można w szybki i łatwy sposób włączyć, bądź wyłączyć niektóre opcje urządzenia, tj. Wi-Fi, GPS, itd (rysunek poniżej). Aby przejść do panelu należy przeciągnąć w dół pasek stanu, a następnie dotknąć ikony. Ukaże się ekran: Funkcja włączona Funkcja wyłączona 21

22 Dotykając konkretnej kafelki włączamy, bądź wyłączamy wybraną opcję. Gdy kafelka jest szara funkcja jest wyłączona (np. BLUETOOTH), natomiast kolor biały informuje o włączonej funkcji (np. Wi-Fi). 8. Ekran startowy Tapeta Widget Ikona Z ekranu startowego można uzyskać dostęp do wszystkich funkcji urządzenia. Są na nim wyświetlane 22

23 ikony wskaźników, widgety, skróty do aplikacji i inne elementy. Ekran startowy może zawierać wiele paneli. Aby wyświetlić inne panele, przesuń palcem w lewo albo w prawo. 8.1 Blokowanie i odblokowanie ekranu startowego Zablokowanie urządzenia powoduje wyłączenie wyświetlacza oraz ekranu dotykowego. Można dokonać tego w dowolnym momencie naciskając PRZYCISK WŁ./WYŁ. (10), znajdujący się z boku telefonu. Odblokowanie odbywa się w podobny sposób. Naciskamy PRZYCISK WŁ./WYŁ. (10); ukazuje się ekran: 23

24 Następnie należy dotknąć i przytrzymać symbol zamkniętej kłódki. Ukaże się: Cały czas trzymając palec na ekranie przesuwamy go w stronę symbolu otwartej kłódki - ekran zostanie odblokowany. Istnieje także możliwość wykonania przesunięcia w stronę słuchawki (automatyczne wejście w połączenia telefonu) oraz w stronę wiadomości (automatyczne 24

25 wejście w menu wiadomości SMS/ MMS). Opisana powyżej blokada jest blokadą podstawową. Klient ma możliwość użycia bardziej wyrafinowanego zabezpieczenia telefonu przed innymi użytkownikami. W tym celu dotknij KLAWISZ MENU (6) Ustawienia Zabezpieczenia Blokada ekranu wybierz jedną z opcji zabezpieczeń: Przesunięcie palcem metoda opisana powyżej, Odblokowanie głosowe, Wzór klient kreśli palcem po ekranie wcześniej stworzony przez siebie wzór, Kod PIN, Hasło. 8.2 Dodawanie ikony (skrótu) aplikacji Na ekranie startowym dotknij, wybierz ikonę aplikacji z menu aplikacji urządzenia i przytrzymaj ją, a następnie przeciągnij na podgląd panelu. 25

26 8.3 Dodawanie widgetu Na ekranie startowym dotknij KLAWISZ MENU (6), następnie. Wybierz widget, przytrzymaj go i przeciągnij na podgląd panelu. 8.4 Przesuwanie elementów ekranu Dotknij element i przytrzymaj go, a następnie przesuń w dowolne, nowe miejsce. Aby przenieść element na inny panel, przeciągnij go do boku ekranu. 8.5 Usuwanie elementów ekranu Dotknij element i przytrzymaj go, a następnie przeciągnij do kosza, który znajduje się w górnej części ekranu. Zwolnij element, gdy zmieni on kolor na czerwony. 26

27 8.6 Dodawanie, usuwanie, przenoszenie panelu Dodawanie nowego panelu odbywa się podczas dodawania ikony aplikacji bądź widgetu, z tym, że należy przeciągnąć element do boku ekranu (lewy lub prawy) i automatycznie zostanie utworzony nowy panel. Usuwanie panelu odbywa się automatycznie, gdy nie znajdują się w nim żadne elementy. Przenoszenie - na ekranie startowym dotknij KLAWISZ MENU (6), następnie dotknij i przytrzymaj wybrany panel i przesuń na dowolną pozycję. 9. Zarządzanie kartami SIM1 oraz SIM2 Urządzenie MAXCOM MS450 obsługuje dwie karty SIM. Przed rozpoczęciem korzystania z telefonu, należy skonfigurować urządzenie wg własnych upodobań. W tym celu należy dotknąć KLAWISZ MENU (6) Ustawienia Zarządzanie kartą SIM. Otworzone menu umożliwia włączenie/wyłączenie danego slotu oraz skonfigurowanie dla poszczególnych 27

28 slotów takich opcji jak: koloru wyświetlania, edycję nazwy karty, wprowadzenie numeru własnego oraz sposób jego wyświetlania. W menu także konfiguruje się ustawienia domyślne dla: połączeń głosowych, połączeń wideo, wiadomości, połączeń danych. Dla każdej wymienionej powyżej pozycji wybieramy, która karta ma domyślnie ją obsługiwać. Przykładowo do wykonywania połączeń głosowych służy karta SIM1, a dla połączeń danych karta SIM Połączenia głosowe 10.1 Wykonywanie połączeń głosowych Do wykonywania i odbierania połączeń służy 28

29 aplikacja Telefon zwykle znajdująca się w lewym dolnym rogu ekranu startowego. Po wejściu do aplikacji mamy kilka możliwości wykonania połączenia: z klawiatury, ze spisu połączeń oraz z kontaktów. Dotknij i wpisz nazwę bądź numer tel. Dotknij, wejdź do spisu połączeń i wybierz nr z listy Dotknij, wejdź do kontaktów i wybierz nr z listy 29

30 Podczas wprowadzania numerów/nazw z klawiatury (patrz 13.1), będzie dostępne automatyczne przewidywanie numerów. Wybierz jeden z nich, jeżeli jest na liście, bądź wprowadź numer do końca. W przypadku realizowania połączenia międzynarodowego przytrzymaj cyfrę zero, aby uzyskać znak +. Jest on niezbędny przy wprowadzaniu numeru kierunkowego kraju Opcje podczas połączenia W trakcie trwania połączenia na ekranie urządzenia dostępnych jest kilka opcji: Kończenie połączenia Klawiatura numeryczna Głośnomówiący Wyciszenie mikrofonu 30

31 Połączenie oczekujące Dodanie dzwoniącego do Kontaktów 10.3 Odbieranie połączeń głosowych W celu odebrania połączenia przychodzącego należy dotknąć i przytrzymać ikonę słuchawki na ekranie, a następnie przesunąć ją palcem w kierunku zielonej słuchawki. Połączenie można odrzucić dokonując przesunięcia w kierunku czerwonej słuchawki. 31

32 Trzecią możliwością jest dokonanie przesunięcia słuchawki w kierunku, co skutkuje odrzuceniem połączenia oraz wysłaniem jednego z gotowych SMS: 32

33 11. Wykonywanie połączeń wideo Urządzenie wyposażone jest w funkcję wykonywania połączeń wideo. Dotknij ikonę aplikacji Osoby, znajdująca się zwykle w lewym, dolnym rogu ekranu, bądź w menu wszystkich aplikacji. Wyszukaj i dotknij wybrany kontakt, a następnie dotknij - połączenie wideo zostanie nawiązane. Uwaga! Połączenie wideo można nawiązać tylko z urządzeniem obsługującym wspomnianą funkcję! 12. Aplikacje W urządzeniu zainstalowany jest system Android. Jest to najpopularniejszy i najbardziej uniwersalny system wykorzystywany w smartfonach, dlatego też w sieci można wyszukać multum aplikacji napisanych pod niego (od aplikacji poprawiających i ułatwiających 33

34 obsługę urządzenia po wszelkiego rodzaju gry, organizery czy aplikacje obsługujące portale społecznościowe) Instalowanie aplikacji Najłatwiejszym sposobem na wyszukanie i zainstalowanie wybranego programu jest aplikacja o nazwie Sklep Play. Dotknij na ekranie startowym i wyszukaj Sklep Play. Każdą aplikację można także zainstalować bezpośrednio w telefonie, np. po przez wgranie kablem podłączonym do komputera Odinstalowywanie aplikacji Aby odinstalować aplikacje: dotknij KLAWISZ MENU (6) Dotknij Wyszukaj podmenu Aplikacje i wejdź Wyszukaj i dotknij wybraną aplikację Odinstaluj. 34

35 12.3 Krótki opis aplikacji pre-instalowanych Aparat Służy do robienia zdjęć/filmów wideo Docs To Go Galeria Tworzenie dokumentów Word, Excel i PowerPoint. Odczyt PDF Znajdziesz tutaj zdjęcia oraz filmy znajdujące się w pamięci urządzenia Gmail Klient obsługujący pocztę Google Google Wyszukiwarka Google Google+ Serwis społecznościowy firmy Google Internet Kalendarz Systemowa przeglądarka służąca do przeglądania stron WWW Rozbudowany funkcjonalnie kalendarz Kalkulator Prosty i szybki kalkulator 35

36 Kopia zapasowa Mapy Menedżer plików Aplikacja tworzy kopię zapasową określonego zbioru Mapy Google z funkcją wyznaczania trasy. Konieczne połączenie danych Prosta aplikacja pozwalająca na przeglądanie pamięci urządzenia Movie Studio Rozbudowany edytor wideo Muzyka Odtwarzacz plików audio OOBE Osoby Pobrane Szybka, podstawowa konfiguracja Androida Aplikacja zarządzająca kontaktami w urządzeniu Pokazuje pobrane pliki Poczta Klient dowolnej poczty Przeszukaj Wyszukiwarka urządzenia 36

37 Przewodnik Radio FM Rejestrator dźwięku Sklep Play Telefon Tłumacz Porady i informacje o podstawowych gestach i zarządzaniu telefonem Radio FM, wymaga podłączenia zestawu słuchawkowego (jako anteny) Dyktafon z funkcją nagrywania w formacie 3gp Prosty sposób na wyszukanie i zainstalowanie dowolnej aplikacji Służy do wykonywania oraz odbierania połączeń Tłumacz multi-językowy firmy Google Ustawienia Ustawienia telefonu, wejdź by zarządzać całym urządzeniem Wyszukiwanie Wyszukiwarka Google sterowana głosem Wiadomości Służy do zarządzania wiadomościami w telefonie Zegar Zegar z funkcją alarmu oraz stopera 37

38 13. Wiadomości Do wysyłania wiadomości SMS (sam tekst) lub MMS (tekst + załączniki) służy aplikacja Wiadomości Tworzenie i wysyłanie wiadomości Dodawanie załącznika Dotknij i wpisz tekst wiadomości z klawiatury Dotknij i wpisz nazwę bądź numer tel. Wyślij 38

39 Dotknij na ekranie startowym. Następnie wyszukaj i dotknij ikonę nowej wiadomości: znajdującą się u dołu ekranu. Otworzy się okno powyżej. Do wiadomości można dołączyć także załącznik (powstaje wtedy wiadomość MMS). Dotknij dodać:, aby 39

40 Po wprowadzeniu kontaktu, wpisaniu tekstu wiadomości oraz ew. dodaniu załącznika, dotknij, a utworzona wiadomość zostanie wysłana. Uwaga! Wielkość wysyłanego załącznika (np. zdjęcie, film) jest ograniczana przez operatora GSM. Informacji należy szukać na stronie dostawcy lub bezpośrednio w salonach Klawiatura Do wpisywania jakiegokolwiek tekstu służy klawiatura systemowa. Krótkie dotknięcie wybranego znaku powoduje wyświetlenie jego treści na ekranie. Dotykając i przytrzymując daną literę możemy wprowadzić literę charakterystyczną dla danego alfabetu, przykładowo: dotykając i przytrzymując literkę Z mamy możliwość wybrania Ż lub Ź. 40

41 Duże/małe litery Wprowadź cyfrę lub inny znak Głosowe wpisywanie wiadomości Cofnij wprowadzony znak 41

42 Urządzenie wyposażone jest w funkcję głosowego wpisywania wiadomości. Dotknij i mów do mikrofonu, a informacja głosowa zostanie wpisana w oknie wiadomości. W każdej chwili można zmienić język wprowadzania oraz ustawienia samej klawiatury. W tym celu dotknij i przytrzymaj. Uwaga! Litery akcentowane, symbole oraz litery charakterystyczne dla języka polskiego (ą,ć,ę,ł,ń,ó,ś,ź,ż) zajmują więcej miejsca, ograniczając tym samym liczbę znaków, z których może się składać pojedyncza wiadomość SMS. Wiadomość SMS można wysyłać nawet po przekroczeniu dozwolonej liczby znaków pojedynczej wiadomości. Dłuższe wiadomości zostaną wysłane w postaci dwóch lub większej ilości wiadomości. Za każdą wiadomość usługodawca może naliczyć opłatę zgodną ze stawkami danego operatora. 42

43 13.3 Zarządzanie wiadomościami Usuwanie wiadomości Aby usunąć cały wątek dotknij palcem kafelkę i przytrzymaj. Kafelka podświetli się, a na dole ekranu pojawi się ikona. Dotknij, a cały wątek zostanie usunięty. Analogicznie można zaznaczyć i usunąć kilka wątków naraz Wyszukiwanie wiadomości W celu wyszukania wiadomości, dotknij, wpisz słowo klucz, a następnie dotknij wyszukaj na klawiaturze systemowej. Urządzenie wyszuka wszystkie wiadomości, w których znajduje się słowo klucz. 43

44 14. Aparat/Kamera Telefon posiada możliwość robienia zdjęć i nagrywania filmów wideo. Aby wybrać opcje dotknij na ekranie startowym i wyszukaj w menu aplikacji Aparat. Flesz wł./wył./aut. Kamera tył/przód Galeria zdjęć Tryb normalny Zrób zdjęcie Tryb Nagraj wideo panoramiczny Ustawienia 44

45 Na rysunku opisane zostały podstawowe funkcje aparatu. Dotknięcie wybranej spowoduje jej zmianę/włączenie. Wybranie spowoduje wejście w opcje zaawansowane aparatu/kamery. Można ustawić tam przykładowo takie opcje jak: tryb scenerii, rozmiar zdjęcia, jakość filmu wideo Galeria Aplikacja służy do zarządzania zdjęciami oraz filmami znajdującymi się w pamięci urządzenia. Program automatycznie wyszukuje pliki multimedialne i grupuje je wg albumu (katalogu), lokalizacji lub czasu powstania. które następnie widoczne są na ekranie w postaci kafelek. Aby wejść do danej grupy zdjęć i filmów, dotknij wybraną kafelkę. Aby wybrać element(y), rozpocząć pokaz slajdów dotknij. 45

46 Opcje (zaznacz, pokaz slajdów, itd.) Grupuje multimedia wg: Automatyczne przejście do aparatu/kamery Kafelki 46

47 Wysyłanie multimediów W celu przesłania danego pliku, bądź wcześniej zaznaczonej grupy plików multimedialnych, dotknij. Następnie wybierz z listy metodę wysyłania (bluetooth, poczta, wiadomości, etc.) 47

48 15. Ustawienia W aplikacji Ustawienia konfiguruje się wszystkie najważniejsze ustawienia urządzenia. Aby wejść w menu Ustawienia : dotknij KLAWISZ MENU (6) następnie dotknij ikonę ustawień lub odszukaj aplikację w menu aplikacji Sieci zwykłe i bezprzewodowe 48

49 Zarządzanie kartą SIM Patrz rozdział Wi-Fi Funkcja Wi-Fi umożliwia łączenie się z punktem dostępu do sieci Wi-Fi oraz zapewnia dostęp do Internetu i innych urządzeń sieciowych. Aby włączyć funkcję Wi-Fi należy dotknąć suwak i ustawić go w pozycji 1. Funkcję można uruchomić także po przez panel szybkich ustawień (patrz rozdział 7). Klikając kafelkę Wi-Fi przechodzimy do okna, w którym wyświetlane są wszystkie punkty dostępowe, znajdujące się w pobliżu urządzenia. Aby połączyć się z wybranym urządzaniem kliknij je, oraz, gdy jest to konieczne wpisz hasło zabezpieczające (hasło chroni przed podłączeniem się do danego punktu osoby niepowołanej). Punkt dostępu, który wymaga podania 49

50 hasła zabezpieczającego oznaczony jest ikoną. Klikając na dolnym pasku możemy ręcznie dodać punkt dostępowy. Dotykając ukazują się opcje: Skanuj odświeża listę dostępnych sieci, Kod PIN dla WPS - można połączyć się z zabezpieczoną siecią Wi-Fi przy użyciu kodu PIN WPS, Wi-Fi Direct - bezpośrednie połączenie dwóch urządzeń przez sieć Wi-Fi, Zaawansowane Bluetooth Funkcja Bluetooth umożliwia wymianę danych na niewielką odległość między urządzeniami. Przykładowo, dzięki niej można przesyłać pliki między dwoma telefonami lub łączyć się z zestawem głośnomówiącym 50

51 w samochodzie. Aby włączyć funkcję ustaw suwak w pozycji 1 lub uruchom przez panel szybkich ustawień. Po wywołaniu opcji można zmienić nazwę pod którą jest widoczne nasze urządzenie, zmienić czas widoczności lub sprawdzić historię odebranych plików Użycie danych Dzięki licznikowi danych można śledzić ilość wykorzystanych danych i dostosować limity według własnych wymagań. 51

52 Poniżej wykresu o całkowitym zużyciu danych w danym cyklu, znajdują się bardziej szczegółowe informacje, dotyczące już zużycia danych przez konkretne aplikacje. Uwaga! Urządzenie Maxcom MS450 często wykorzystuje połączenia danych. Wykup u swojego operatora pakiet danych, by uniknąć naliczania dodatkowych opłat Więcej opcji Dotknij kafelki Więcej (menu sieci zwykłe i bezprzewodowe), a wyświetlone zostaną dodatkowe ustawienia: Tryb samolotowy wyłączenie wszystkich funkcji bezprzewodowych urządzenia, Domyślna aplikacja do SMSów można ustawić inną aplikację do obsługi i zarządzania wiadomościami, Tethering i punkt dostępu można udostępniać Internet za pomocą: Wi-Fi, kabla 52

53 USB lub Bluetooth, VPN wirtualna sieć prywatna, zwiększająca bezpieczeństwo, Sieci komórkowe opcje sieci komórkowej, Internet USB udostępnianie Internetu z komputera z systemem Windows Urządzenie Strona główna Funkcja pozwala ustawić Launcher. Launcher - przedstawia widok główny urządzenia i jest odpowiedzialny za uruchomienie innych aplikacji. Launcher y można pobierać ze Sklepu Play Profile dźwięku W tym miejscu można zmienić profil dźwięku na jeden z pokazanych poniżej lub stworzyć swój własny. 53

54 Wyświetlacz Opcje i funkcje obsługiwane w menu: Zmiana tapety, Jasność ekranu, Wł./wył. autoobracania ekranu, Uśpienie, Wygaszacz ekranu, Rozmiar czcionki. 54

55 Pamięć Można wyświetlać informacje o pamięci urządzenia i karcie pamięci lub sformatować kartę pamięci. Uwaga! Sformatowanie karty pamięci powoduje trwałe usunięcie wszystkich zapisanych na niej danych Bateria Wyświetlane są informacje o stanie baterii (naładowanie akumulatora w %, czas pracy, zużycie procentowe poszczególnych komponentów urządzenia). Dodatkowo w menu można włączyć procentowe wskazanie naładowania akumulatora na pasku stanu Aplikacje Wyświetla aplikacje dostępne na urządzeniu oraz pozwala nimi zarządzać (patrz rozdział 12). 55

56 15.3 Osobiste Lokalizacja Funkcja GPS pozwala na określenie pozycji geograficznej urządzenia. Funkcje należy włączyć podczas korzystania z niektórych aplikacji (np. nawigacji, programów dla biegaczy, map, itd.) Zabezpieczenia W menu znajdują się opcje zabezpieczające telefon przed ingerencją niepowołanych osób. Blokada ekranu (patrz rozdział 8.1), Szyfrowanie telefonu, Ustawianie blokady karty SIM, Weryfikacja aplikacji pod względem bezpieczeństwa Język, klawiatura, głos 56 Służy konfiguracji języka całego urządzenia,

57 klawiatury oraz głosu. Urządzenie wyposażone jest w bogaty pakiet językowy. Menu posiada multum ustawień, pozwalających maksymalnie dostosować funkcjonalność urządzenia, nawet przez bardzo wymagających klientów Kopia i kasowanie danych Pozwala na utworzenie kopii zapasowej danych aplikacji, haseł Wi-Fi oraz innych ustawień, które następnie są przechowywane na serwerach Google. Menu posiada także opcję przywrócenia ustawień fabrycznych. Uwaga! Przywrócenie ustawień fabrycznych powoduje usunięcie wszystkich danych z wewnętrznej pamięci telefonu, w tym: dane konta Google, dane i ustawienia systemu oraz aplikacji, pobrane aplikacje. 57

58 15.4 Konta Pozwala na zarządzanie kontami w telefonie (konta oraz konta SNS) System Data i czas W menu można ustawić automatyczną aktualizacje daty i czasu. Możemy wybrać między czasem z sieci a czasem z GPS. Oczywiście urządzenie oferuje także ręczne wprowadzenie daty i godziny według własnych upodobań. Do wyboru format 12 i 24 godzinny Harmonogram włączania i wyłączania Ustawienia automatycznego włączania i wyłączania telefonu. 58

59 Ułatwienia dostępu Opcje ułatwiające obsługę urządzenia: TalkBack - usługa ułatwień dostępu, która pomaga użytkownikom niewidomym i słabowidzącym korzystać z urządzenia. TalkBack dodaje do urządzenia prezentację informacji przy użyciu mowy, dźwięków i wibracji. Napisy to funkcja ułatwień dostępu, która pozwala włączyć napisy na urządzeniu i określić ich opcje (dotyczące np. języka, tekstu i stylu czcionki). Gesty powiększania to funkcja ułatwień dostępu, dzięki której możesz tymczasowo powiększyć zawartość ekranu. Duży tekst włącza maksymalną wielkość czcionek. Autoobracanie ekranu orientacja ekranu zmienia się automatycznie przy obróceniu ekranu. 59

60 Wypowiadaj hasła na głos - potwierdzenia głosowe podczas wpisywania haseł. Skrót ułatwień dostępu pozwala na szybkie, bezwzrokowe włączenie aplikacji TalkBack. Przetwarzanie tekstu na mowę - opcja pozwala na wybranie mechanizmu przetwarzania tekstu na mowę i zmianę innych ustawień. Czas dotknięcia i przytrzymania - opcja pozwala dostosować opóźnienie, po którym urządzenie uznaje, że klikasz i przytrzymujesz jakiś element. Użytkownicy niepełnosprawni ruchowo mogą wydłużyć czas opóźnienia i przytrzymania, by ułatwić sobie korzystanie z urządzenia. 60

61 Drukowanie Zainstaluj odpowiednią aplikację do swojej drukarki by móc drukować zdjęcia lub dokumenty Informacje o telefonie Tutaj można sprawdzić: Wersję systemu Android (wraz z jego aktulizacją), IMEI, Adres MAC karty Wi-Fi, Numer seryjny. 61

62 16. Warunki użytkowania i bezpieczeństwa Nie należy włączać telefonu, jeżeli może spowodować zakłócenia w pracy innych urządzeń! Nie wolno używać telefonu bez odpowiedniego zestawu podczas prowadzenia pojazdu. Telefon emituje pole elektromagnetyczne, które może mieć negatywny wpływ na inne urządzenia elektroniczne w tym np. sprzęt medyczny. Należy zachować zalecaną przez producentów aparatury medycznej odległość między telefonem a wszczepionym urządzeniem medycznym, takim jak np. rozrusznik serca. Osoby ze wszczepionymi urządzeniami powinny zapoznać się z wytycznymi producenta wszczepionego urządzenia medycznego i stosować się do tych wskazówek. Osoby z rozrusznikiem serca nie powinny nosić telefonu w kieszeni na piersi, powinny trzymać telefon przy uchu po przeciwnej stronie ciała w stosunku do urządzenia medycznego w celu zminimalizowania 62

63 ryzyka zakłóceń oraz natychmiast wyłączyć telefon w razie podejrzeń, że występują zakłócenia; Nie wolno używać telefonu w szpitalach, samolotach, przy stacjach paliw oraz w pobliżu materiałów łatwopalnych. Nie wolno dokonywać samodzielnych napraw, bądź przeróbek. Wszelkie usterki powinny być usuwane przez wykwalifikowany serwis. Urządzenie i jego akcesoria mogą składać się z drobnych części. Telefon oraz jego elementy należy chronić przed dziećmi. Telefonu nie wolno czyścić substancjami chemicznymi, bądź żrącymi. Nie wolno używać telefonu w niewielkiej odległości od kart płatniczych i kredytowych może to spowodować utratę danych na karcie. Ze względów bezpieczeństwa prosimy nie rozmawiać przez telefon przy podłączonej ładowarce sieciowej. Telefon nie jest wodoodporny, nie należy poddawać go działaniom wody ani innych 63

64 substancji ciekłych. Nie umieszczaj urządzenia w miejscu, gdzie może zostać ochlapane wodą lub innym płynem. Nie wolno wystawiać urządzenia na działanie niskich i wysokich temperatur oraz bezpośredni wpływ promieni słonecznych. Nie wolno umieszczać urządzenia w pobliżu instalacji grzewczej. np. kaloryfer, grzejnik, piekarnik, piec CO, ognisko, grill, itp. Chroń słuch! Długotrwały kontakt z głośnymi dźwiękami może prowadzić do uszkodzenia słuchu. Słuchaj muzyki na umiarkowanym poziomie i nie trzymaj urządzenia blisko ucha, kiedy używasz głośnika. Przed podłączeniem słuchawek należy zawsze zmniejszyć głośność. 64

65 17. Warunki gwarancji 1.Firma Maxcom S.A. udziela gwarancji na zakupione urządzenie począwszy od daty zakupu, przez pierwszego użytkownika końcowego: a) 24 miesiące na urządzenie; b) 6 miesięcy na części i akcesoria ulegające zużyciu, np. baterie, ładowarki, zestawy słuchawkowe. 2.Usterki produktu ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminie do 14 dni roboczych od daty dostarczenia produktu do autoryzowanego serwisu Maxcom w Tychach przy ul. Towarowej 23a. W wyjątkowych sytuacjach okres naprawy może ulec wydłużeniu do 21 dni, o czym klient zostanie powiadomiony. 3.Okres gwarancji ulega automatycznie przedłużeniu o czas przebywania produktu w serwisie. 4.Warunkiem wykonania naprawy jest dostarczenie produktu z prawidłowo wypełnianą kartą gwarancyjną, dowodem zakupu i opisem usterki. 5. Wykonywanie napraw, w tym ingerencję w 65

66 oprogramowanie przez osoby nieupoważnione jest podstawą do odmowy naprawy w ramach gwarancji. 6.Gwarancja nie obejmuje: a) normalnego zużycia, w tym baterii (akumulatorów), b) uszkodzeń mechanicznych, termicznych, chemicznych i wywołanych nimi wadami, c) problemów związanych ze współpracą sprzętu z urządzeniami i akcesoriami innych producentów, niż Maxcom d) czynności związanych z konfiguracją i obsługą urządzenia opisanych w instrukcji obsługi, e) uszkodzeń i wad na skutek: - niewłaściwego lub niezgodnego z instrukcją obsługi użytkowania, - przepięć w sieci energetycznej lub telefonicznej, wyładowań atmosferycznych, nieprawidłowego napięcia zasilającego - zamoczenia cieczą, - transportu. 7.W przypadku urządzeń nawigacyjnych GPS, Maxcom nie ponosi odpowiedzialności za dołączone do 66

67 urządzenia mapy, a w szczególności za ich szczegółowość. Maxcom jest wyłącznie producentem urządzenia, a dołączone do sprzedaży mapy są produktem firm specjalizujących się w tworzeniu i produkcji map do urządzeń GPS. Dlatego też reklamacje składane pod adresem producenta urządzenia a dotyczą uwag związanych z mapą są bezzasadne. 8.Decyzję o ewentualnej wymianie sprzętu lub zwrocie gotówki podejmuje autoryzowany serwis lub sprzedawca po konsultacji z serwisem. 9.Niewłaściwie lub nieczytelnie wypełniona karta gwarancyjna jest nieważna. 10.Naruszenie plomb, uszkodzenie numerów seryjnych urządzenia unieważnia zawartą umowę gwarancyjną na zakupiony sprzęt. 11.Zakres czynności naprawy gwarancyjnej nie obejmuje: czyszczenia, konserwacji, przeglądu technicznego, wydania ekspertyzy technicznej. 12.Firma Maxcom S.A. nie ponosi odpowiedzialności za utratę oprogramowania lub danych przechowywanych w urządzeniu podczas naprawy sprzętu. Zaleca się 67

68 regularne wykonywanie kopii bezpieczeństwa oprogramowana i danych. 13. Gwarancja nie nadaje Kupującemu prawa do domagania się zwrotu utraconych zysków związanych z uszkodzeniem urządzenia oraz strat związanych z utratą danych na dysku twardym oraz innych nośnikach danych Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego z tytułu niezgodności towaru z umową. Gwarancja swoim zasięgiem obejmuje terytorium Rzeczypospolitej Polskiej 18. Informacje dotyczące akumulatora W telefonie znajduje się akumulator, który może być ponownie ładowany za pomocą ładowarki załączonej do kompletu. Czas pracy telefonu uzależniony jest od różnych warunków pracy. Znacząco na krótszą pracę wpływa to jak daleko znajdujemy się od stacji przekaźnikowej oraz długość i ilość prowadzonych rozmów. W czasie 68

69 przemieszczania się, telefon na bieżąco przełącza się między stacjami przekaźnikowymi, co również ma duży wpływ na czas pracy. Akumulator po kilkuset ładowniach i rozładowniach w naturalny sposób traci swoje właściwości. Jeżeli użytkownik zaobserwuje znaczną utratę wydajności, należy zaopatrzyć się w nowy akumulator. Należy używać tylko i wyłączenie akumulatorów zalecanych przez producenta. Nie wolno trzymać telefonu w miejscach o zbyt dużej temperaturze. Może to mieć negatywny wpływ na akumulator jak i sam telefon. Nigdy nie wolno używać akumulatora z widocznymi uszkodzeniami. Może to doprowadzić do zwarcia obwodu i uszkodzenia telefonu. Akumulator należy wkładać zgodnie z polaryzacją. Pozostawianie akumulatora w miejscach o zbyt dużej lub niskiej temperaturze obniży jego żywotność. Akumulator należy przechowywać w temperaturze od 15 C do 25 C. Jeżeli do telefonu zostanie włożona zimna bateria, telefon może nie działać poprawnie i istnieje 69

70 ryzyko uszkodzenia. W zestawie znajduje się akumulator Li-ion. Zużyte akumulatory są szkodliwe dla środowiska. Powinny być składowane w specjalnie przeznaczonym do tego punkcie, w odpowiednim pojemniku, zgodnie z obowiązującymi przepisami. Baterii i akumulatorów nie wolno wyrzucać do odpadów komunalnych, należy oddać je do miejsca zbiórki. NIE WOLNO WRZUCAĆ BATERII ANI AKUMULATORÓW DO OGNIA! 19. Informacje o SAR Model ten spełnia międzynarodowe wytyczne w zakresie oddziaływania fal radiowych. Urządzenie to jest nadajnikiem i odbiornikiem fal radiowych. Jest tak zaprojektowane, aby nie przekroczyć limitów oddziaływania fal radiowych, zalecanych przez międzynarodowe wytyczne. Wytyczne te zostały opracowane przez niezależną organizację naukową 70

71 ICNIRP z uwzględnieniem marginesu bezpieczeństwa w celu zagwarantowania ochrony wszystkim osobom niezależnie od wieku i stanu zdrowia. Te wytyczne wykorzystują jednostkę miary zwaną Specific Absorbtion Rate (SAR) absorbcją właściwą. Wyznaczona przez ICNIRP graniczna wartość współczynnika SAR dla urządzeń przenośnych wynosi 2,0 W/kg. Wartość SAR jest mierzona przy największej mocy nadawczej, rzeczywista wielkość w czasie pracy urządzenia jest zazwyczaj niższa od wyżej wskazanego poziomu. Wynika to z automatycznych zmian poziomu mocy urządzenia, celem zapewnienia, że urządzenie używa tylko minimum wymagane do połączenia z siecią. Chociaż mogą występować różnice w wartościach współczynnika SAR w przypadku różnych modeli telefonów, a nawet w przypadku różnych pozycji użytkowania wszystkie one są zgodne z przepisami dotyczącymi bezpiecznego poziomu promieniowania. Światowa Organizacja Zdrowia stwierdziła, że obecne badania wykazały, że nie ma potrzeby stosowania żadnych specjalnych obostrzeń w stosowaniu urządzeń 71

72 mobilnych. Zaznacza także, że w przypadku chęci zredukowania wpływu promieniowania należy ograniczyć długość rozmów lub w czasie rozmowy używać zestawu słuchawkowego, bądź głośnomówiącego by nie trzymać telefonu blisko ciała lub głowy. Najwyższa, zmierzona wartość SAR w testach Współczynnik SAR urządzenie przy głowie W/kg (GSM900) W/kg (WCDMA) Współczynnik SAR urządzenie przy tułowiu W/kg (GSM900) W/kg (WCDMA) Wartości SAR mogą się też różnić zależnie od krajowych wymogów raportowania i testowania oraz od pasma częstotliwości w danej sieci. 20. Informacja dotycząca ochrony środowiska Uwaga: To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem 72

73 przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstw domowych. Uwaga! Tego sprzętu nie wolno wyrzucać do odpadów komunalnych!!! Wyrób należy utylizować poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. 73

74 Deklaracja Zgodności 16/2014/EC Maxcom S.A., ul. Towarowa23a, Tychy deklaruje z pełną odpowiedzialnością, że: Pięciozakresowy telefon komórkowy GSM + UMTS do użytku w publicznych sieciach: 850/900/1800/1900/2100MHz Maxcom MS450; MS451 jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym oraz spełnia wszystkie kluczowe wymagania Dyrektywy 1999/5/EC - R&TTE (Wyposażenie radiowe i terminali telekomunikacyjnych). Telefon jest zgodny niżej wymienionymi normami zharmonizowanymi. Ochrona zdrowia i bezpieczeństwo: EN : A11: A1: A12:2011 EN :2006+A11 :2009+A 1:2010+A12:2011 +A2:2013 EN :2000 EN62479:2010 SAR: EN50360:2001/A1:2012; EN :2006; EN :2010; EN 50566:2013 Kompatybilność elektromagnetyczna EMC: EN V1.9.2 EN V1.3.1 EN V1.5.1 EN V1.6.1 EN V2.2.1 EN V1.4.1 Łączność radiowa: EN V9.0.2 EN V1.6.1 EN V6.2.1 EN V1.8.1 EN V1.4.1 EN V6.2.1 Procedura badania zgodności, o której mowa w artykule 10 i która została wyszczególniona w załączniku [IV] Dyrektywy 1999/5/EC, została przeprowadzona przy współudziale następującej instytucji: Phoenix Testlab: Oznaczenie identyfikacyjne: 0700 Raporty techniczne i świadectwa badań: Ochrona zdrowia i bezpieczeństwo: Report No.: AGC ES01, GC ES02, GC ES03, AGC EH01, AGC EH02 Kompatybilność elektromagnetyczna EMC: Report No.: AGC EE01; AGC EE02 Łączność radiowa: Report No.: AGC EE03 AGC EE04, AGC EE10, AGC EE05, AGC EE06, AGC EE07 Dwie ostatnie cyfry roku, w którym naniesiono oznakowanie CE : 14 Tychy, 17 grudnia 2014 miejscowość, data imię i nazwisko osoby upoważnionej

75 Niektóre informacje zamieszczone w tej instrukcji mogą różnić się w zależności od konfiguracji telefonu. Zależy to od zainstalowanego oprogramowania, usługodawcy oraz karty SIM. Zastrzega się prawo do dokonywania zmian w produkcie oraz jego funkcjach, bez uprzedniego przedstawienia informacji na ten temat. Pomoc techniczna, - numer: lub serwis@maxcom.pl 75

76 MAXCOM S.A Tychy ul Towarowa 23a POLAND tel fax MS450 v by P.L.
