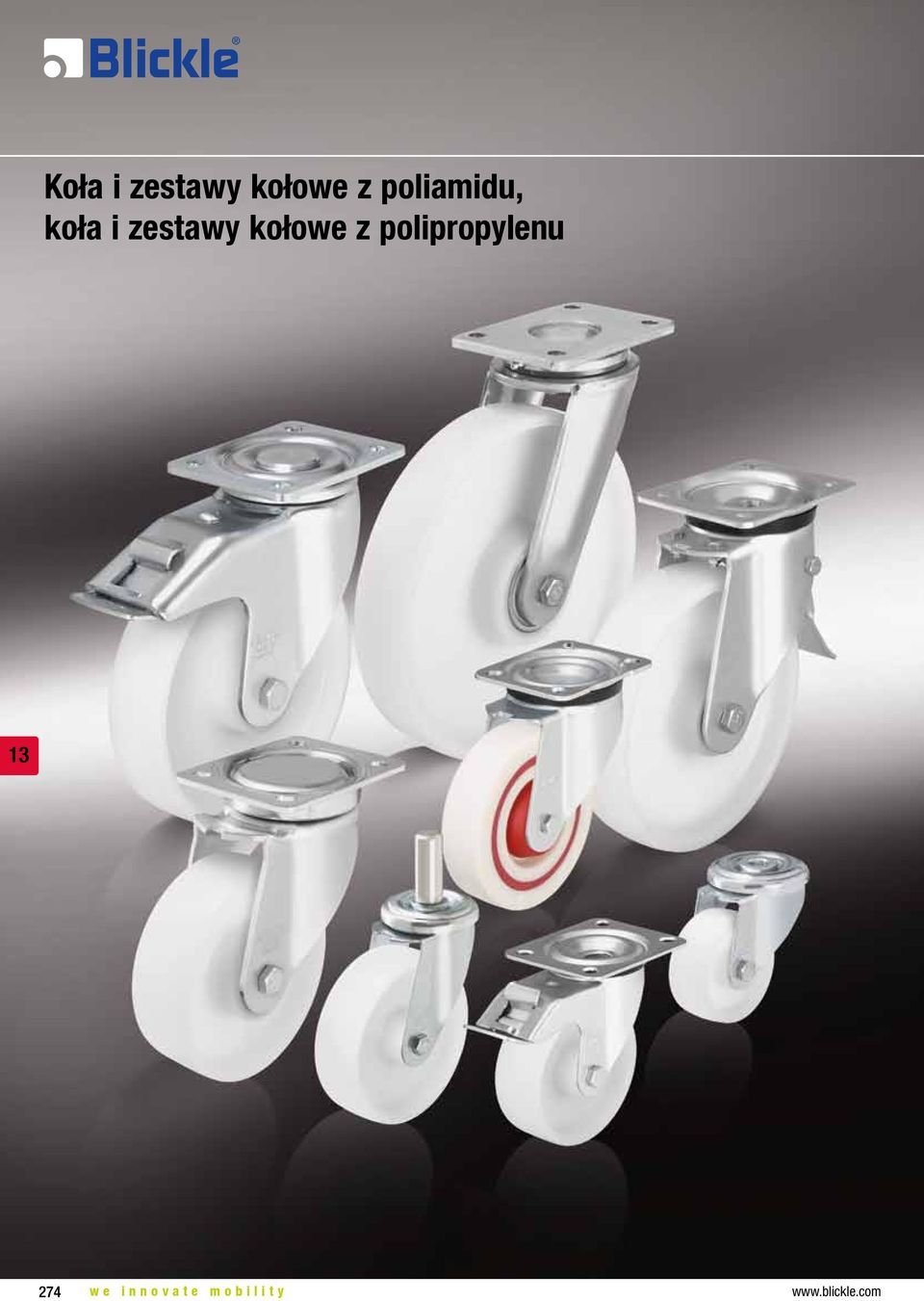

1 Koła i zestawy kołowe z poliamidu, i zestawy kołowe z polipropylenu 274 we innovate mobility

2 Spis treści PO LE LER LEZ L LK LU LH LO Seria Strona PO mm kg 276/ LE-PO mm kg LER-PO mm kg 279 LEZ-PO mm kg 280 L-PO mm kg 281/282 LK-PO mm kg 283/284 LU-PO mm kg 285 LH-PO mm kg 286 LO-PO mm kg 287 POW Seria Strona POW mm kg LE-POW mm 150 kg LER-POW mm 150 kg L-POW mm 200 kg LK-POW mm kg PPN Seria Strona PPN mm kg LE-PPN mm kg LER-PPN mm kg L-PPN mm kg we innovate mobility 275

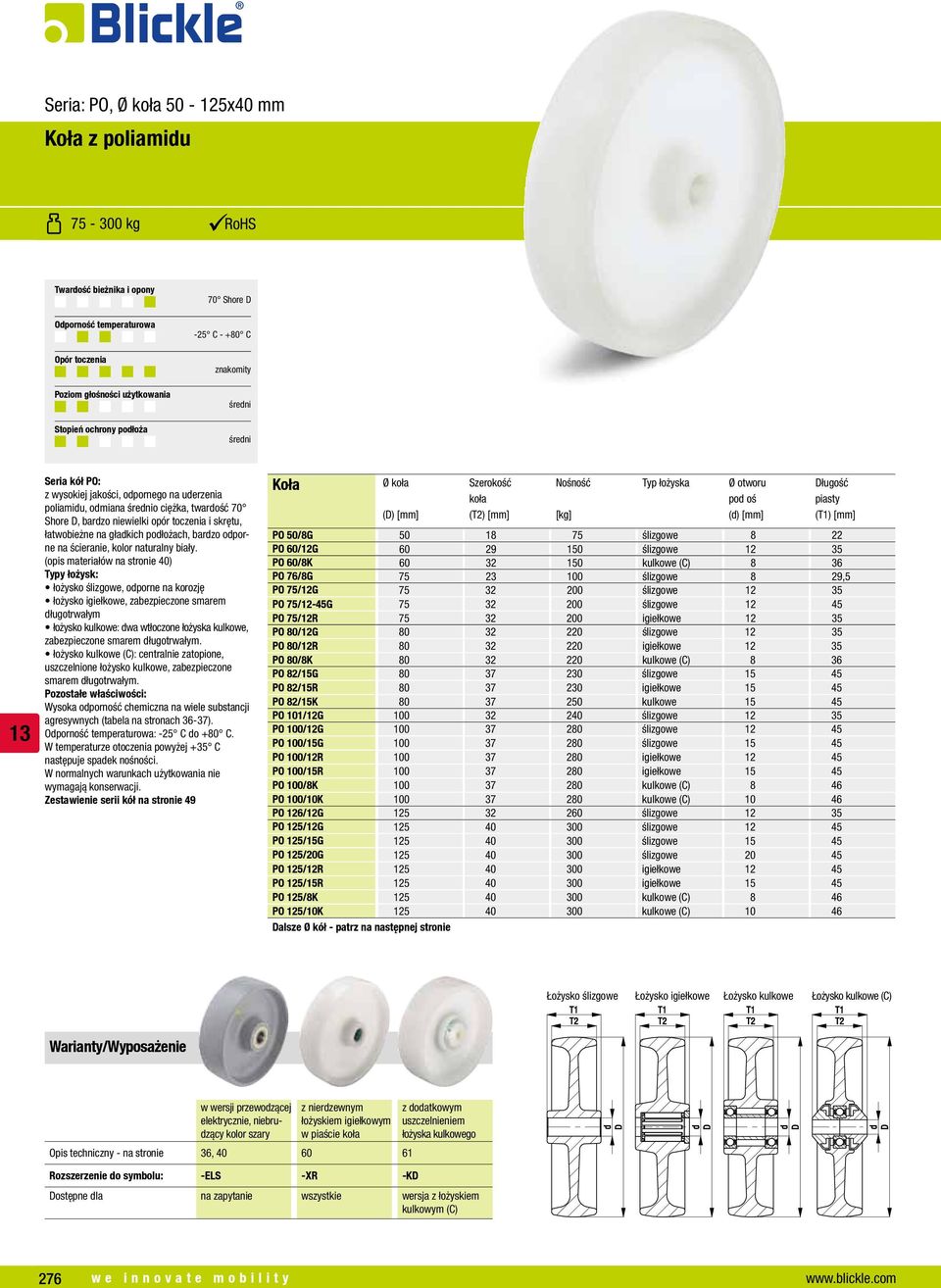

3 Seria: PO, x40 mm Koła z poliamidu kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia Poziom głośności użytkowania Stopień ochrony podłoża 70 Shore D -25 C C znakomity średni średni Seria kół PO: z wysokiej jakości, odpornego na uderzenia poliamidu, odmiana średnio ciężka, twardość 70 Shore D, bardzo niewielki opór toczenia i skrętu, łatwobieżne na gładkich podłożach, bardzo odporne na ścieranie, kolor naturalny biały. (opis materiałów na stronie 40) Typy łożysk: łożysko ślizgowe, odporne na korozję łożysko igiełkowe, zabezpieczone smarem długotrwałym łożysko kulkowe: dwa wtłoczone łożyska kulkowe, zabezpieczone smarem długotrwałym. łożysko kulkowe (C): centralnie zatopione, uszczelnione łożysko kulkowe, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -25 C do +80 C. W temperaturze otoczenia powyżej +35 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 49 Koła (D) Szerokość (T2) pod oś (d) Długość piasty (T1) PO 50/8G ślizgowe 8 22 PO 60/12G ślizgowe PO 60/8K kulkowe (C) 8 36 PO 76/8G ślizgowe 8 29,5 PO 75/12G ślizgowe PO 75/12-45G ślizgowe PO 75/12R igiełkowe PO 80/12G ślizgowe PO 80/12R igiełkowe PO 80/8K kulkowe (C) 8 36 PO 82/15G ślizgowe PO 82/15R igiełkowe PO 82/15K kulkowe PO 101/12G ślizgowe PO 100/12G ślizgowe PO 100/15G ślizgowe PO 100/12R igiełkowe PO 100/15R igiełkowe PO 100/8K kulkowe (C) 8 46 PO 100/10K kulkowe (C) PO 126/12G ślizgowe PO 125/12G ślizgowe PO 125/15G ślizgowe PO 125/20G ślizgowe PO 125/12R igiełkowe PO 125/15R igiełkowe PO 125/8K kulkowe (C) 8 46 PO 125/10K kulkowe (C) Dalsze Ø kół - patrz na następnej stronie Łożysko ślizgowe Łożysko igiełkowe Łożysko kulkowe Łożysko kulkowe (C) w wersji przewodzącej elektrycznie, niebrudzący kolor szary z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie 36, z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: -ELS -XR -KD Dostępne dla na zapytanie wszystkie wersja z łożyskiem kulkowym (C) 276 we innovate mobility

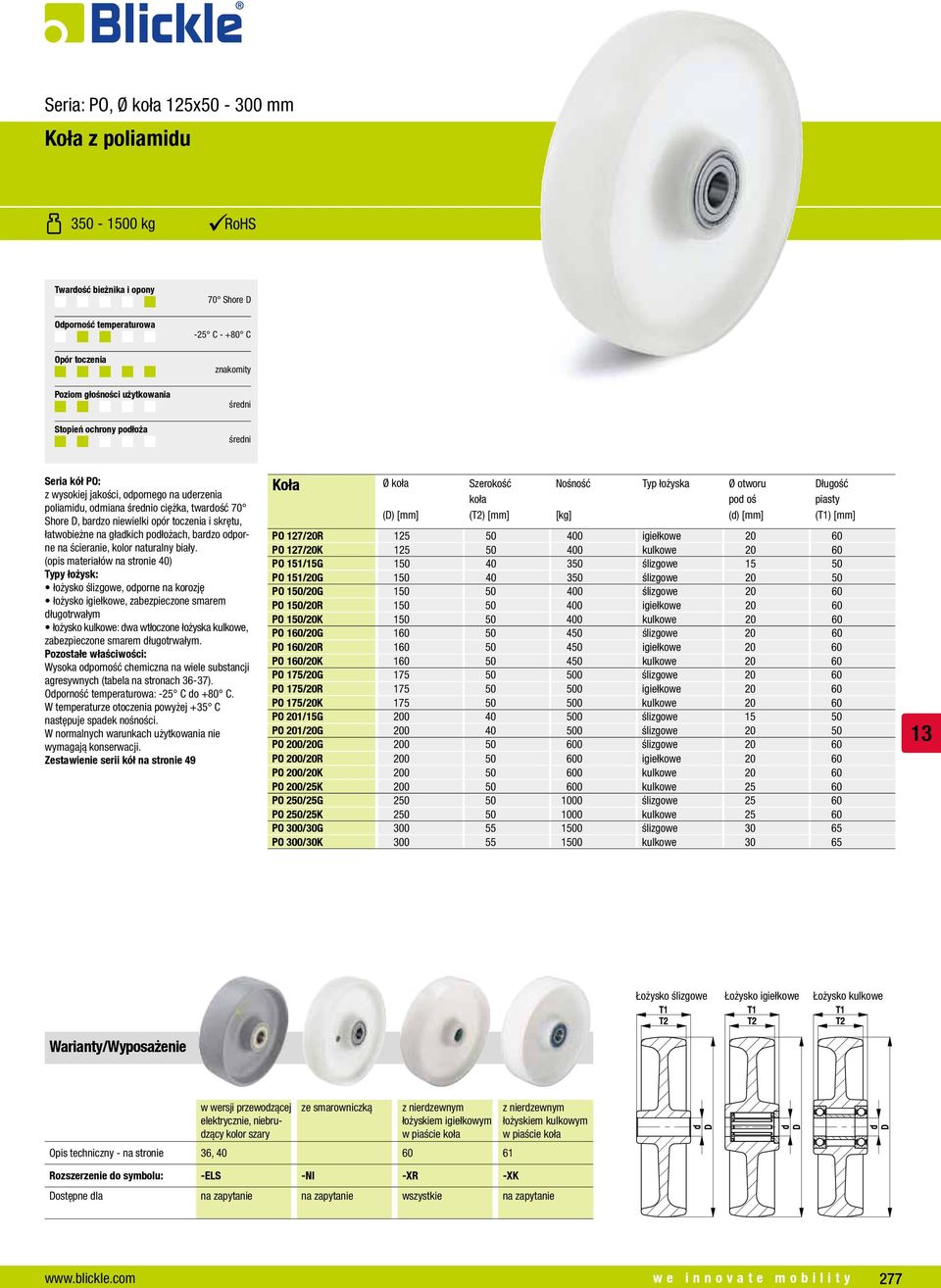

4 Seria: PO, 125x mm Koła z poliamidu kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia Poziom głośności użytkowania Stopień ochrony podłoża 70 Shore D -25 C C znakomity średni średni Seria kół PO: z wysokiej jakości, odpornego na uderzenia poliamidu, odmiana średnio ciężka, twardość 70 Shore D, bardzo niewielki opór toczenia i skrętu, łatwobieżne na gładkich podłożach, bardzo odporne na ścieranie, kolor naturalny biały. (opis materiałów na stronie 40) Typy łożysk: łożysko ślizgowe, odporne na korozję łożysko igiełkowe, zabezpieczone smarem długotrwałym łożysko kulkowe: dwa wtłoczone łożyska kulkowe, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -25 C do +80 C. W temperaturze otoczenia powyżej +35 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 49 Koła (D) Szerokość (T2) pod oś (d) Długość piasty (T1) PO 127/20R igiełkowe PO 127/20K kulkowe PO 151/15G ślizgowe PO 151/20G ślizgowe PO 150/20G ślizgowe PO 150/20R igiełkowe PO 150/20K kulkowe PO 160/20G ślizgowe PO 160/20R igiełkowe PO 160/20K kulkowe PO 175/20G ślizgowe PO 175/20R igiełkowe PO 175/20K kulkowe PO 201/15G ślizgowe PO 201/20G ślizgowe PO 200/20G ślizgowe PO 200/20R igiełkowe PO 200/20K kulkowe PO 200/25K kulkowe PO 250/25G ślizgowe PO 250/25K kulkowe PO 300/30G ślizgowe PO 300/30K kulkowe Łożysko ślizgowe Łożysko igiełkowe Łożysko kulkowe w wersji przewodzącej elektrycznie, niebrudzący kolor szary ze smarowniczką z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie 36, z nierdzewnym łożyskiem kulkowym w piaście Rozszerzenie do symbolu: -ELS -NI -XR -XK Dostępne dla na zapytanie na zapytanie wszystkie na zapytanie we innovate mobility 277

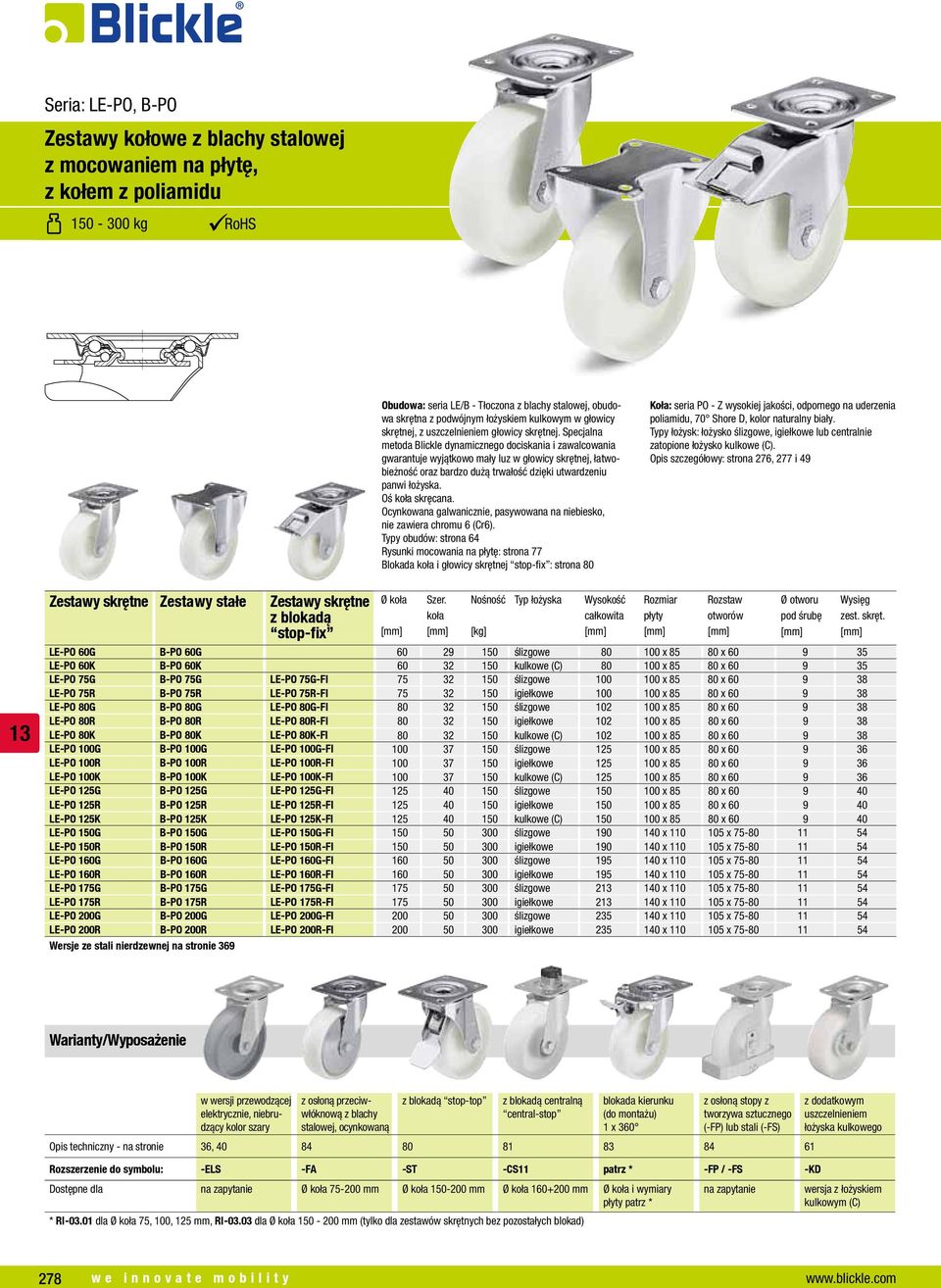

5 Seria: LE-PO, B-PO Zestawy kołowe z blachy stalowej z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria LE/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 64 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, igiełkowe lub centralnie zatopione łożysko kulkowe (C). Opis szczegółowy: strona 276, 277 i 49 LE-PO 60G B-PO 60G ślizgowe x x LE-PO 60K B-PO 60K kulkowe (C) x x LE-PO 75G B-PO 75G LE-PO 75G-FI ślizgowe x x LE-PO 75R B-PO 75R LE-PO 75R-FI igiełkowe x x LE-PO 80G B-PO 80G LE-PO 80G-FI ślizgowe x x LE-PO 80R B-PO 80R LE-PO 80R-FI igiełkowe x x LE-PO 80K B-PO 80K LE-PO 80K-FI kulkowe (C) x x LE-PO 100G B-PO 100G LE-PO 100G-FI ślizgowe x x LE-PO 100R B-PO 100R LE-PO 100R-FI igiełkowe x x LE-PO 100K B-PO 100K LE-PO 100K-FI kulkowe (C) x x LE-PO 125G B-PO 125G LE-PO 125G-FI ślizgowe x x LE-PO 125R B-PO 125R LE-PO 125R-FI igiełkowe x x LE-PO 125K B-PO 125K LE-PO 125K-FI kulkowe (C) x x LE-PO 150G B-PO 150G LE-PO 150G-FI ślizgowe x x LE-PO 150R B-PO 150R LE-PO 150R-FI igiełkowe x x LE-PO 160G B-PO 160G LE-PO 160G-FI ślizgowe x x LE-PO 160R B-PO 160R LE-PO 160R-FI igiełkowe x x LE-PO 175G B-PO 175G LE-PO 175G-FI ślizgowe x x LE-PO 175R B-PO 175R LE-PO 175R-FI igiełkowe x x LE-PO 200G B-PO 200G LE-PO 200G-FI ślizgowe x x LE-PO 200R B-PO 200R LE-PO 200R-FI igiełkowe x x Wersje ze stali nierdzewnej na stronie 369 w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top centralną central-stop 1 x 360 z osłoną stopy z tworzywa sztucznego (-FP) lub stali (-FS) Opis techniczny - na stronie 36, z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: -ELS -FA -ST -CS11 patrz * -FP / -FS -KD Dostępne dla na zapytanie mm mm mm i wymiary patrz * na zapytanie wersja z łożyskiem kulkowym (C) * RI dla 75, 100, 125 mm, RI dla mm (tylko dla zestawów skrętnych bez pozostałych blokad) 278 we innovate mobility

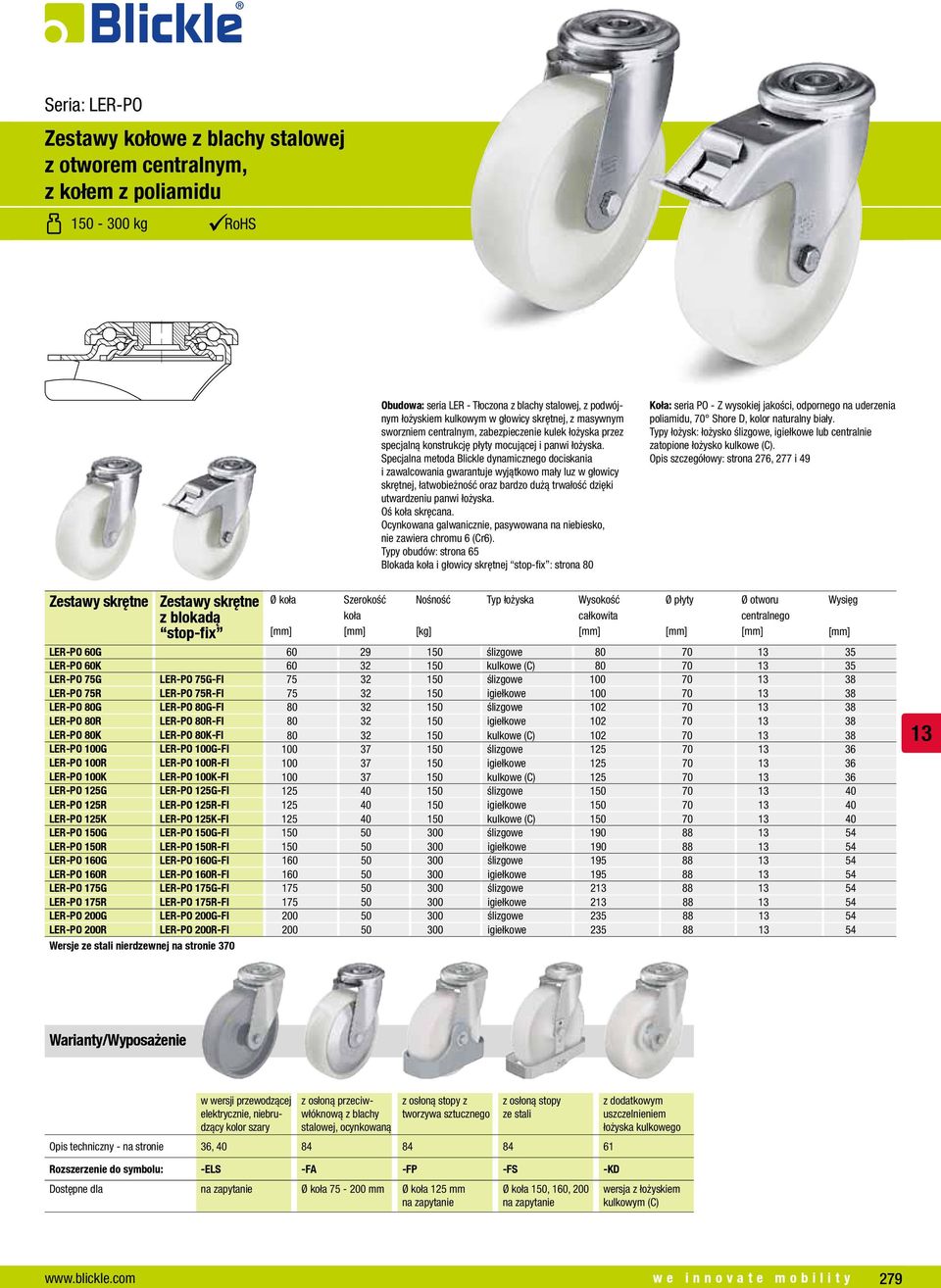

6 Seria: LER-PO Zestawy kołowe z blachy stalowej z otworem centralnym, z kołem z poliamidu kg RoHS Obudowa: seria LER - Tłoczona z blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym, zabezpieczenie kulek łożyska przez specjalną konstrukcję mocującej i panwi łożyska. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, igiełkowe lub centralnie zatopione łożysko kulkowe (C). Opis szczegółowy: strona 276, 277 i 49 Zestawy skrętne Zestawy skrętne Szerokość Ø centralnego LER-PO 60G ślizgowe LER-PO 60K kulkowe (C) LER-PO 75G LER-PO 75G-FI ślizgowe LER-PO 75R LER-PO 75R-FI igiełkowe LER-PO 80G LER-PO 80G-FI ślizgowe LER-PO 80R LER-PO 80R-FI igiełkowe LER-PO 80K LER-PO 80K-FI kulkowe (C) LER-PO 100G LER-PO 100G-FI ślizgowe LER-PO 100R LER-PO 100R-FI igiełkowe LER-PO 100K LER-PO 100K-FI kulkowe (C) LER-PO 125G LER-PO 125G-FI ślizgowe LER-PO 125R LER-PO 125R-FI igiełkowe LER-PO 125K LER-PO 125K-FI kulkowe (C) LER-PO 150G LER-PO 150G-FI ślizgowe LER-PO 150R LER-PO 150R-FI igiełkowe LER-PO 160G LER-PO 160G-FI ślizgowe LER-PO 160R LER-PO 160R-FI igiełkowe LER-PO 175G LER-PO 175G-FI ślizgowe LER-PO 175R LER-PO 175R-FI igiełkowe LER-PO 200G LER-PO 200G-FI ślizgowe LER-PO 200R LER-PO 200R-FI igiełkowe Wersje ze stali nierdzewnej na stronie 370 w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną z osłoną stopy z tworzywa sztucznego z osłoną stopy ze stali Opis techniczny - na stronie 36, Rozszerzenie do symbolu: -ELS -FA -FP -FS -KD Dostępne dla na zapytanie mm 125 mm na zapytanie 150, 160, 200 na zapytanie z dodatkowym uszczelnieniem łożyska kulkowego wersja z łożyskiem kulkowym (C) we innovate mobility 279

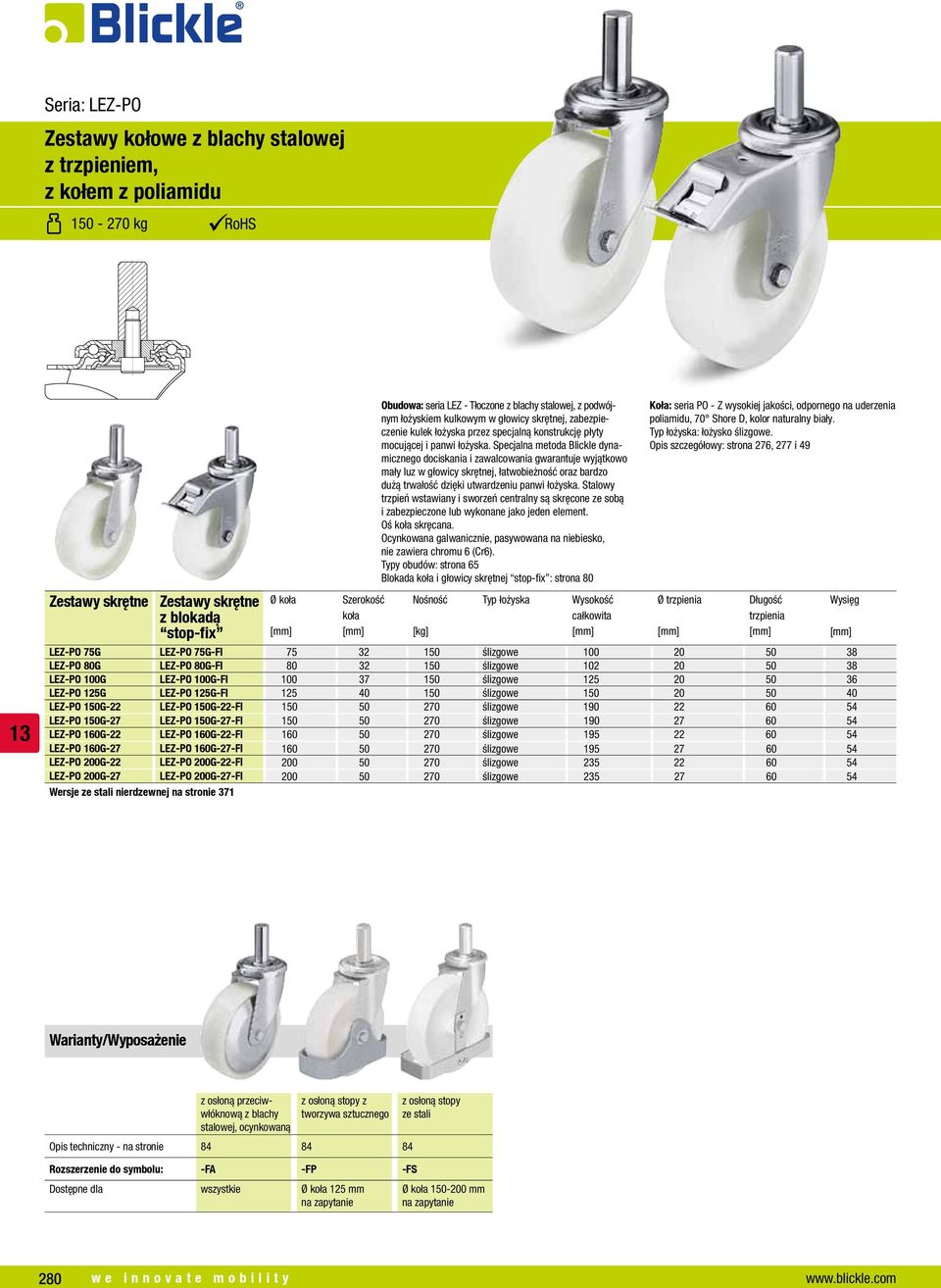

7 Seria: LEZ-PO Zestawy kołowe z blachy stalowej z trzpieniem, z kołem z poliamidu kg RoHS Zestawy skrętne Zestawy skrętne Obudowa: seria LEZ - Tłoczone z blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, zabezpieczenie kulek łożyska przez specjalną konstrukcję mocującej i panwi łożyska. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Stalowy trzpień wstawiany i sworzeń centralny są skręcone ze sobą i zabezpieczone lub wykonane jako jeden element. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. : łożysko ślizgowe. Opis szczegółowy: strona 276, 277 i 49 Szerokość Ø trzpienia Długość trzpienia LEZ-PO 75G LEZ-PO 75G-FI ślizgowe LEZ-PO 80G LEZ-PO 80G-FI ślizgowe LEZ-PO 100G LEZ-PO 100G-FI ślizgowe LEZ-PO 125G LEZ-PO 125G-FI ślizgowe LEZ-PO 150G-22 LEZ-PO 150G-22-FI ślizgowe LEZ-PO 150G-27 LEZ-PO 150G-27-FI ślizgowe LEZ-PO 160G-22 LEZ-PO 160G-22-FI ślizgowe LEZ-PO 160G-27 LEZ-PO 160G-27-FI ślizgowe LEZ-PO 200G-22 LEZ-PO 200G-22-FI ślizgowe LEZ-PO 200G-27 LEZ-PO 200G-27-FI ślizgowe Wersje ze stali nierdzewnej na stronie 371 z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną z osłoną stopy z tworzywa sztucznego Opis techniczny - na stronie Rozszerzenie do symbolu: -FA -FP -FS Dostępne dla wszystkie 125 mm na zapytanie z osłoną stopy ze stali mm na zapytanie 280 we innovate mobility

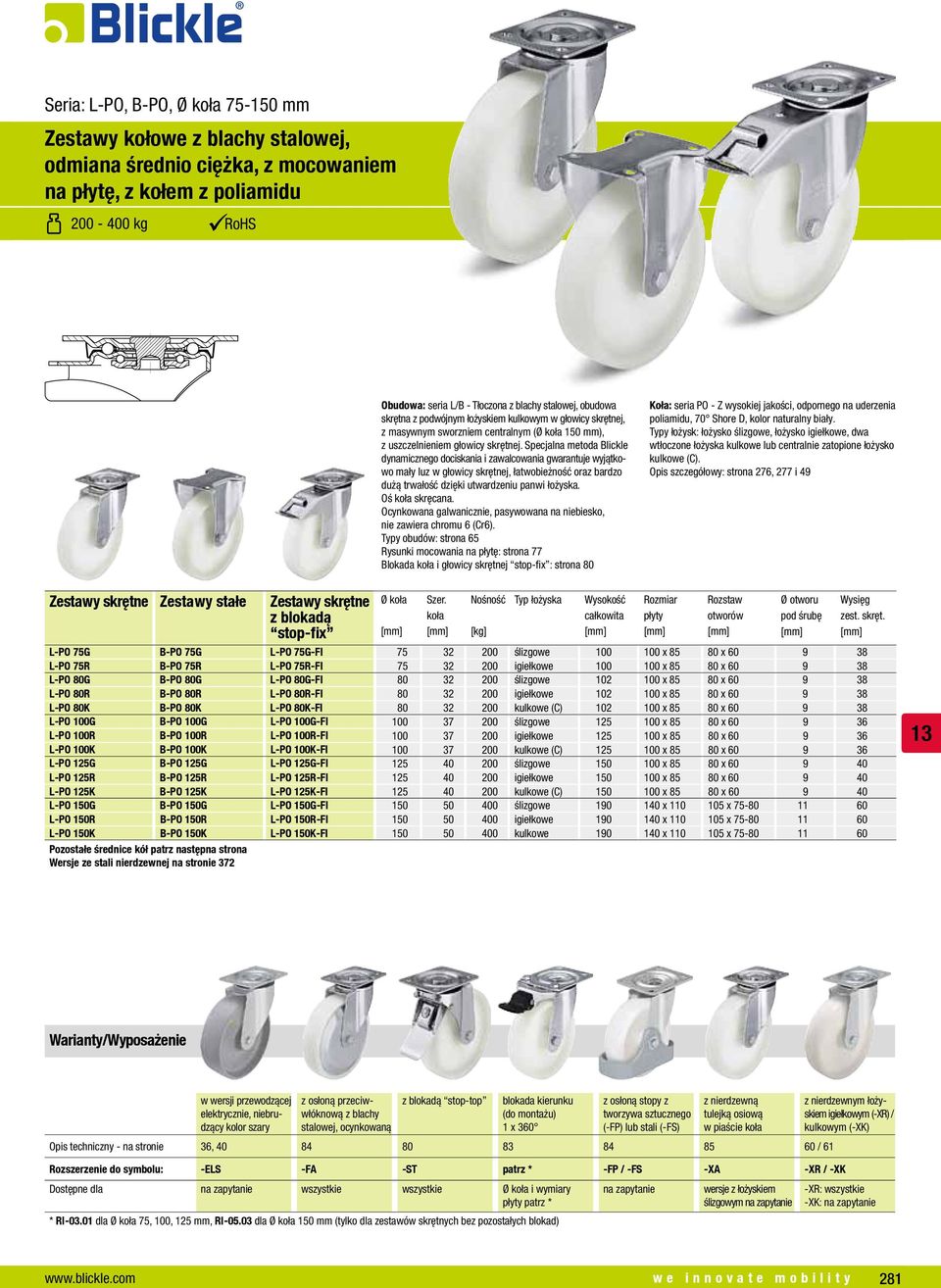

8 Seria: L-PO, B-PO, mm Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria L/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym ( 150 mm), z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, łożysko igiełkowe, dwa wtłoczone łożyska kulkowe lub centralnie zatopione łożysko kulkowe (C). Opis szczegółowy: strona 276, 277 i 49 L-PO 75G B-PO 75G L-PO 75G-FI ślizgowe x x L-PO 75R B-PO 75R L-PO 75R-FI igiełkowe x x L-PO 80G B-PO 80G L-PO 80G-FI ślizgowe x x L-PO 80R B-PO 80R L-PO 80R-FI igiełkowe x x L-PO 80K B-PO 80K L-PO 80K-FI kulkowe (C) x x L-PO 100G B-PO 100G L-PO 100G-FI ślizgowe x x L-PO 100R B-PO 100R L-PO 100R-FI igiełkowe x x L-PO 100K B-PO 100K L-PO 100K-FI kulkowe (C) x x L-PO 125G B-PO 125G L-PO 125G-FI ślizgowe x x L-PO 125R B-PO 125R L-PO 125R-FI igiełkowe x x L-PO 125K B-PO 125K L-PO 125K-FI kulkowe (C) x x L-PO 150G B-PO 150G L-PO 150G-FI ślizgowe x x L-PO 150R B-PO 150R L-PO 150R-FI igiełkowe x x L-PO 150K B-PO 150K L-PO 150K-FI kulkowe x x Pozostałe średnice kół patrz następna strona Wersje ze stali nierdzewnej na stronie 372 w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top 1 x 360 z osłoną stopy z tworzywa sztucznego (-FP) lub stali (-FS) z nierdzewną tulejką osiową w piaście Opis techniczny - na stronie 36, / 61 z nierdzewnym łożyskiem igiełkowym (-XR) / kulkowym (-XK) Rozszerzenie do symbolu: -ELS -FA -ST patrz * -FP / -FS -XA -XR / -XK Dostępne dla na zapytanie wszystkie wszystkie i wymiary patrz * na zapytanie wersje z łożyskiem ślizgowym na zapytanie -XR: wszystkie -XK: na zapytanie * RI dla 75, 100, 125 mm, RI dla 150 mm (tylko dla zestawów skrętnych bez pozostałych blokad) we innovate mobility 281

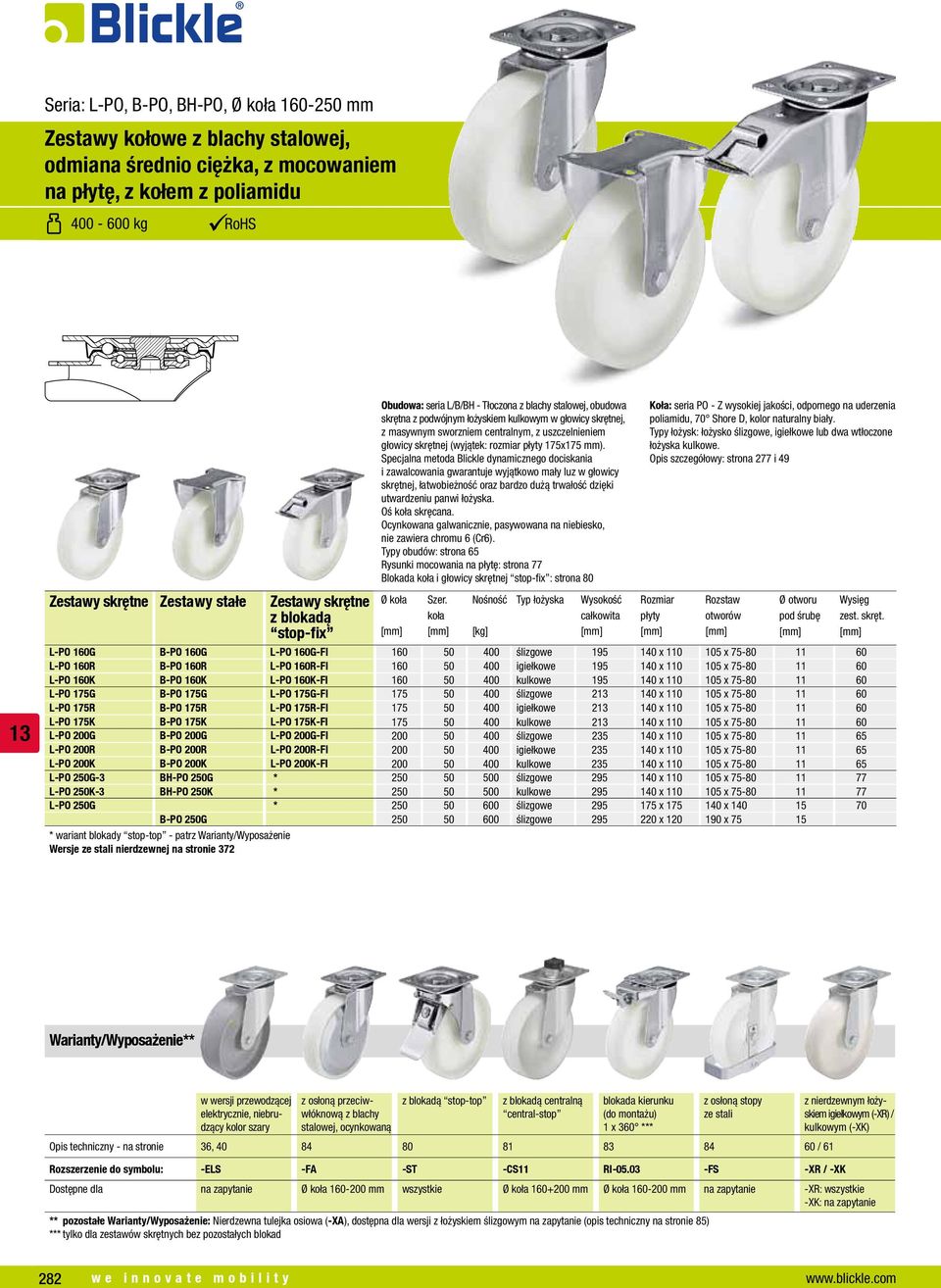

9 Seria: L-PO, B-PO, BH-PO, mm Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria L/B/BH - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym, z uszczelnieniem głowicy skrętnej (wyjątek: rozmiar 175x175 mm). Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, igiełkowe lub dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 277 i 49 L-PO 160G B-PO 160G L-PO 160G-FI ślizgowe x x L-PO 160R B-PO 160R L-PO 160R-FI igiełkowe x x L-PO 160K B-PO 160K L-PO 160K-FI kulkowe x x L-PO 175G B-PO 175G L-PO 175G-FI ślizgowe x x L-PO 175R B-PO 175R L-PO 175R-FI igiełkowe x x L-PO 175K B-PO 175K L-PO 175K-FI kulkowe x x L-PO 200G B-PO 200G L-PO 200G-FI ślizgowe x x L-PO 200R B-PO 200R L-PO 200R-FI igiełkowe x x L-PO 200K B-PO 200K L-PO 200K-FI kulkowe x x L-PO 250G-3 BH-PO 250G * ślizgowe x x L-PO 250K-3 BH-PO 250K * kulkowe x x L-PO 250G * ślizgowe x x B-PO 250G ślizgowe x x * wariant blokady stop-top - patrz Wersje ze stali nierdzewnej na stronie 372 ** w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top centralną central-stop 1 x 360 *** z osłoną stopy ze stali Opis techniczny - na stronie 36, / 61 z nierdzewnym łożyskiem igiełkowym (-XR) / kulkowym (-XK) Rozszerzenie do symbolu: -ELS -FA -ST -CS11 RI FS -XR / -XK Dostępne dla na zapytanie mm wszystkie mm mm na zapytanie -XR: wszystkie -XK: na zapytanie ** pozostałe : Nierdzewna tulejka osiowa (-XA), dostępna dla wersji z łożyskiem ślizgowym na zapytanie (opis techniczny na stronie 85) *** tylko dla zestawów skrętnych bez pozostałych blokad 282 we innovate mobility

10 Seria: LK-PO, BK-PO, x40 mm Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria LK/BK - Tłoczona z grubej blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 66 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, łożysko igiełkowe, dwa wtłoczone łożyska kulkowe lub centralnie zatopione łożysko kulkowe (C). Opis szczegółowy: strona 276 i 49 LK-PO 75G BK-PO 75G LK-PO 75G-FI ślizgowe x x LK-PO 75R BK-PO 75R LK-PO 75R-FI igiełkowe x x LK-PO 82G BK-PO 82G LK-PO 82G-FI ślizgowe x x LK-PO 82R BK-PO 82R LK-PO 82R-FI igiełkowe x x LK-PO 82K BK-PO 82K LK-PO 82K-FI kulkowe x x LK-PO 100G-1 BK-PO 100G-1 LK-PO 100G-1-FI ślizgowe x x LK-PO 100R-1 BK-PO 100R-1 LK-PO 100R-1-FI igiełkowe x x LK-PO 100K-1 BK-PO 100K-1 LK-PO 100K-1-FI kulkowe (C) x x LK-PO 100G-3 BK-PO 100G-3 LK-PO 100G-3-FI ślizgowe x x LK-PO 100R-3 BK-PO 100R-3 LK-PO 100R-3-FI igiełkowe x x LK-PO 100K-3 BK-PO 100K-3 LK-PO 100K-3-FI kulkowe (C) x x LK-PO 125G-1 BK-PO 125G-1 LK-PO 125G-1-FI ślizgowe x x LK-PO 125R-1 BK-PO 125R-1 LK-PO 125R-1-FI igiełkowe x x LK-PO 125K-1 BK-PO 125K-1 LK-PO 125K-1-FI kulkowe (C) x x LK-PO 125G-3 BK-PO 125G-3 LK-PO 125G-3-FI ślizgowe x x LK-PO 125R-3 BK-PO 125R-3 LK-PO 125R-3-FI igiełkowe x x LK-PO 125K-3 BK-PO 125K-3 LK-PO 125K-3-FI kulkowe (C) x x Dalsze Ø kół - patrz na następnej stronie * w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top centralną central-stop ideal-stop wysokość +17 mm ** 1 x 360 Opis techniczny - na stronie 36, Rozszerzenie do symbolu: -ELS -FA -ST -CS11 -IS patrz *** -XA Dostępne dla na zapytanie wszystkie wszystkie mm mm z płytą 140x110 i wymiary patrz *** * pozostałe : nierdzewne łożysko igiełkowe w piaście (-XR), dostępne dla wszystkich wymiarów (opis techniczny na stronie 60) ** pasująca płyta adaptacyjna z tworzywa sztucznego do wyrównania wysokości całkowitej do zestawów kołowych skrętnych i stałych bez blokady ideal-stop : symbol AP3 *** RI dla mm z płytą 100x85 mm, RI dla mm z płytą 140x110 mm (tylko dla zestawów skrętnych bez pozostałych blokad) z nierdzewną tulejką osiową w piaście wersje z łożyskiem ślizgowym na zapytanie we innovate mobility 283

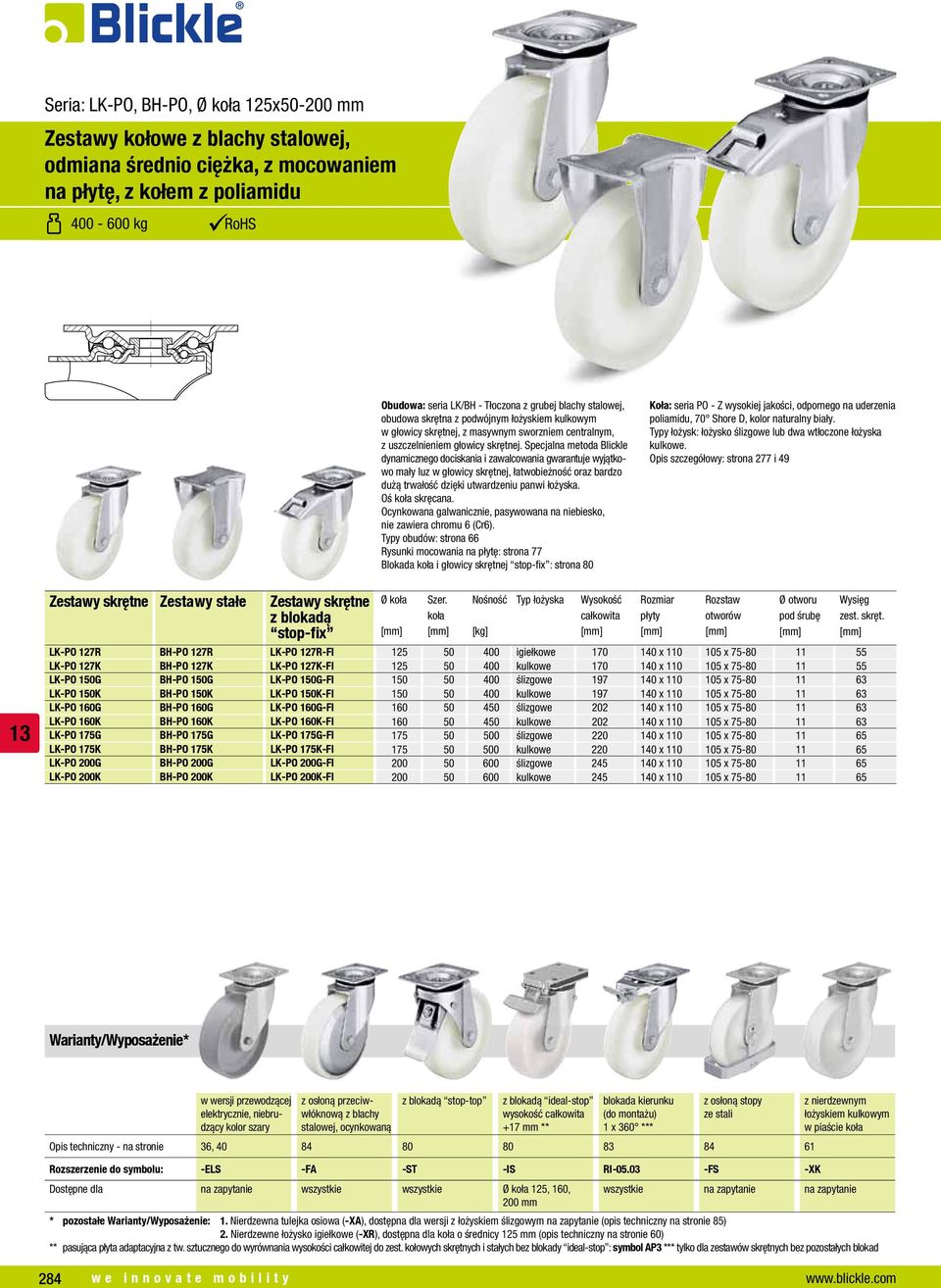

11 Seria: LK-PO, BH-PO, 125x mm Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria LK/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 66 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 277 i 49 LK-PO 127R BH-PO 127R LK-PO 127R-FI igiełkowe x x LK-PO 127K BH-PO 127K LK-PO 127K-FI kulkowe x x LK-PO 150G BH-PO 150G LK-PO 150G-FI ślizgowe x x LK-PO 150K BH-PO 150K LK-PO 150K-FI kulkowe x x LK-PO 160G BH-PO 160G LK-PO 160G-FI ślizgowe x x LK-PO 160K BH-PO 160K LK-PO 160K-FI kulkowe x x LK-PO 175G BH-PO 175G LK-PO 175G-FI ślizgowe x x LK-PO 175K BH-PO 175K LK-PO 175K-FI kulkowe x x LK-PO 200G BH-PO 200G LK-PO 200G-FI ślizgowe x x LK-PO 200K BH-PO 200K LK-PO 200K-FI kulkowe x x * w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top ideal-stop wysokość +17 mm ** 1 x 360 *** z osłoną stopy ze stali Opis techniczny - na stronie 36, z nierdzewnym łożyskiem kulkowym w piaście Rozszerzenie do symbolu: -ELS -FA -ST -IS RI FS -XK Dostępne dla na zapytanie wszystkie wszystkie 125, 160, wszystkie na zapytanie na zapytanie 200 mm * pozostałe : 1. Nierdzewna tulejka osiowa (-XA), dostępna dla wersji z łożyskiem ślizgowym na zapytanie (opis techniczny na stronie 85) 2. Nierdzewne łożysko igiełkowe (-XR), dostępna dla o średnicy 125 mm (opis techniczny na stronie 60) ** pasująca płyta adaptacyjna z tw. sztucznego do wyrównania wysokości całkowitej do zest. kołowych skrętnych i stałych bez blokady ideal-stop : symbol AP3 *** tylko dla zestawów skrętnych bez pozostałych blokad 284 we innovate mobility

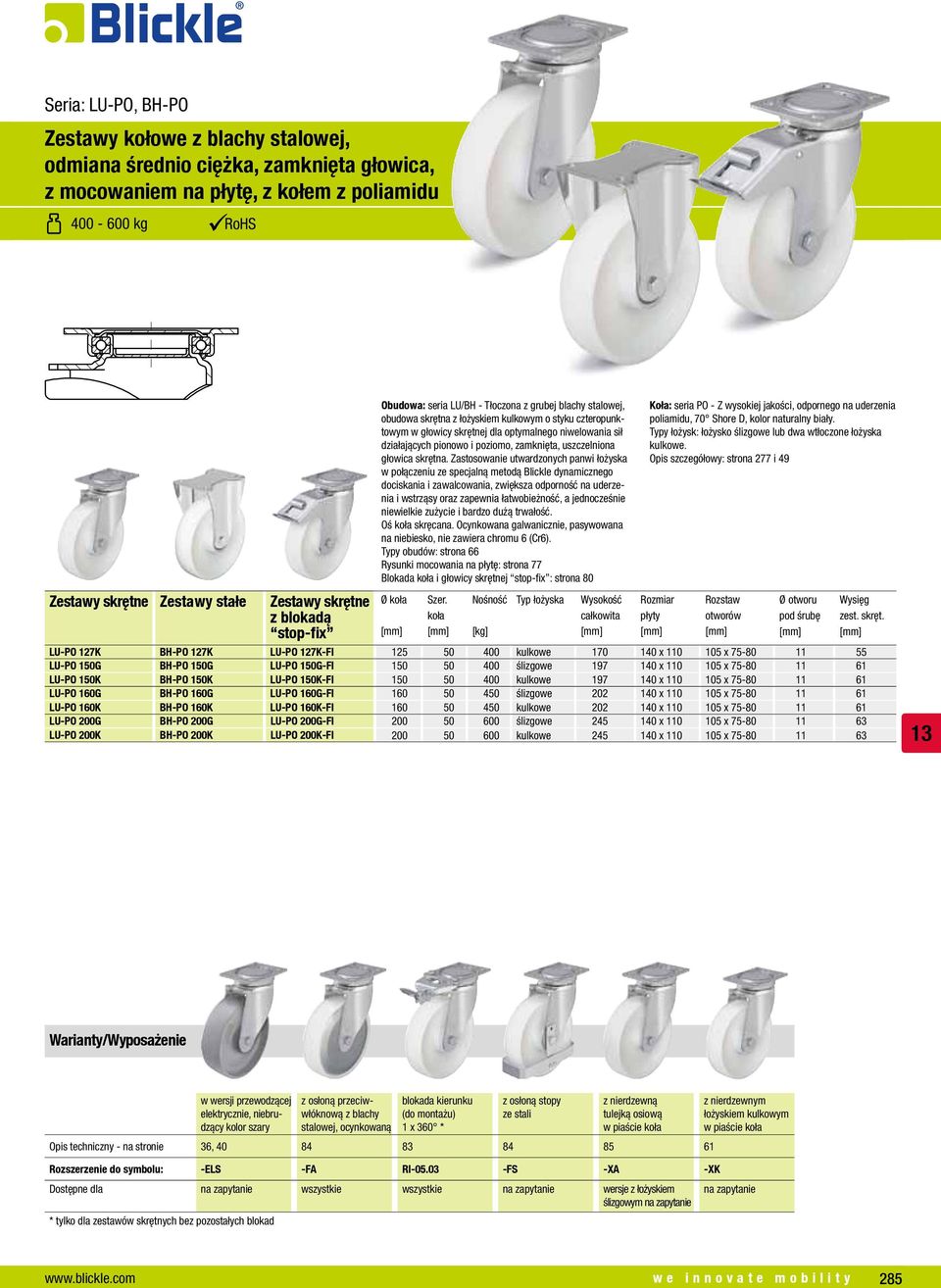

12 Seria: LU-PO, BH-PO Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, zamknięta głowica, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria LU/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna z łożyskiem kulkowym o styku czteropunktowym w głowicy skrętnej dla optymalnego niwelowania sił działających pionowo i poziomo, zamknięta, uszczelniona głowica skrętna. Zastosowanie utwardzonych panwi łożyska w połączeniu ze specjalną metodą Blickle dynamicznego dociskania i zawalcowania, zwiększa odporność na uderzenia i wstrząsy oraz zapewnia łatwobieżność, a jednocześnie niewielkie zużycie i bardzo dużą trwałość. Oś skręcana. Ocynkowana galwanicznie, pasywowana na niebiesko, Typy obudów: strona 66 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 277 i 49 LU-PO 127K BH-PO 127K LU-PO 127K-FI kulkowe x x LU-PO 150G BH-PO 150G LU-PO 150G-FI ślizgowe x x LU-PO 150K BH-PO 150K LU-PO 150K-FI kulkowe x x LU-PO 160G BH-PO 160G LU-PO 160G-FI ślizgowe x x LU-PO 160K BH-PO 160K LU-PO 160K-FI kulkowe x x LU-PO 200G BH-PO 200G LU-PO 200G-FI ślizgowe x x LU-PO 200K BH-PO 200K LU-PO 200K-FI kulkowe x x w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną 1 x 360 * z osłoną stopy ze stali z nierdzewną tulejką osiową w piaście Opis techniczny - na stronie 36, z nierdzewnym łożyskiem kulkowym w piaście Rozszerzenie do symbolu: -ELS -FA RI FS -XA -XK Dostępne dla na zapytanie wszystkie wszystkie na zapytanie wersje z łożyskiem na zapytanie ślizgowym na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad we innovate mobility 285

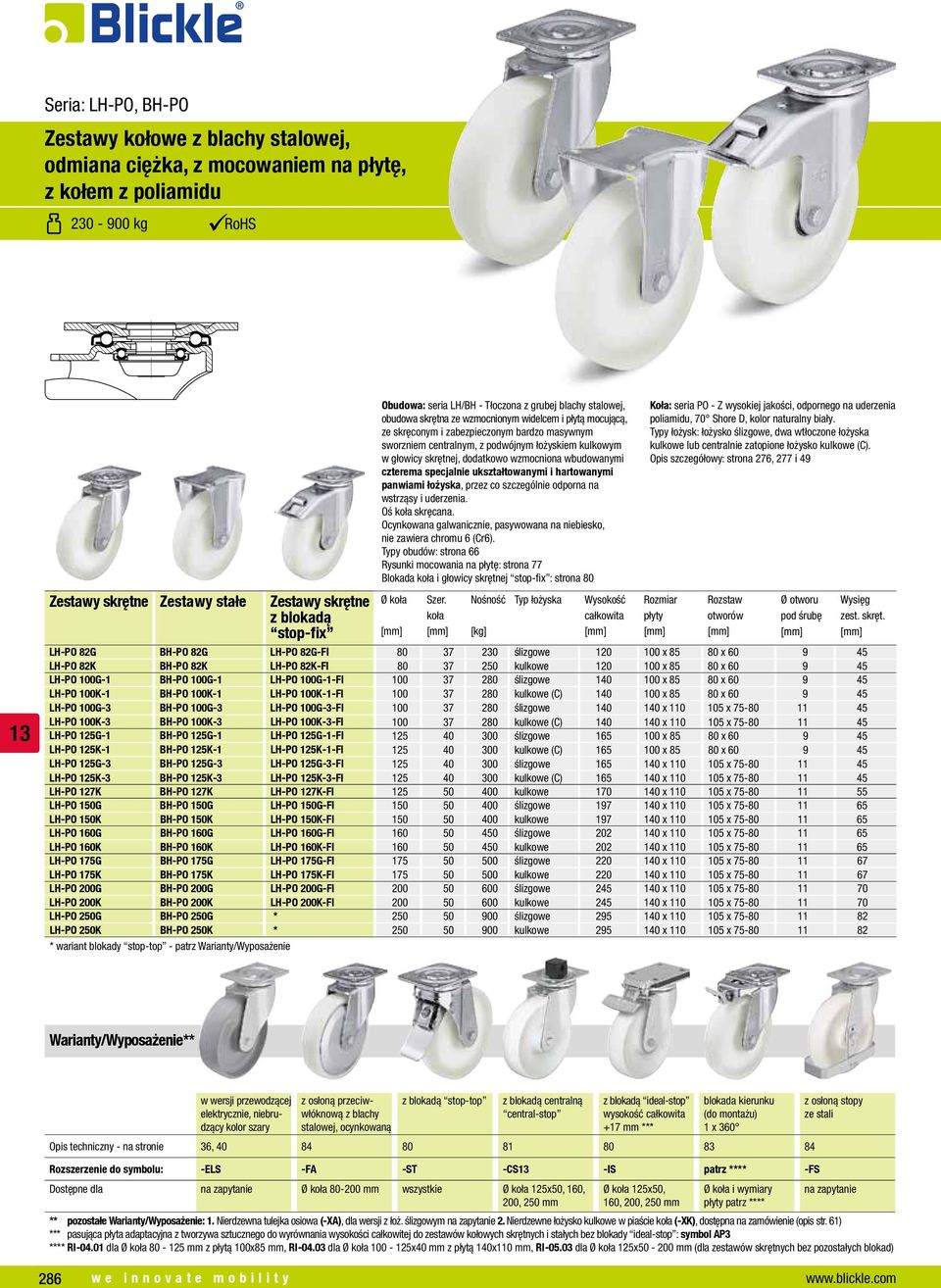

13 Seria: LH-PO, BH-PO Zestawy kołowe z blachy stalowej, odmiana ciężka, z mocowaniem na płytę, z kołem z poliamidu kg RoHS Obudowa: seria LH/BH - Tłoczona z grubej blachy stalowej, obudowa skrętna ze wzmocnionym widelcem i płytą mocującą, ze skręconym i zabezpieczonym bardzo masywnym sworzniem centralnym, z podwójnym łożyskiem kulkowym w głowicy skrętnej, dodatkowo wzmocniona wbudowanymi czterema specjalnie ukształtowanymi i hartowanymi panwiami łożyska, przez co szczególnie odporna na wstrząsy i uderzenia. Oś skręcana. Typy obudów: strona 66 Blokada i głowicy skrętnej : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe, dwa wtłoczone łożyska kulkowe lub centralnie zatopione łożysko kulkowe (C). Opis szczegółowy: strona 276, 277 i 49 LH-PO 82G BH-PO 82G LH-PO 82G-FI ślizgowe x x LH-PO 82K BH-PO 82K LH-PO 82K-FI kulkowe x x LH-PO 100G-1 BH-PO 100G-1 LH-PO 100G-1-FI ślizgowe x x LH-PO 100K-1 BH-PO 100K-1 LH-PO 100K-1-FI kulkowe (C) x x LH-PO 100G-3 BH-PO 100G-3 LH-PO 100G-3-FI ślizgowe x x LH-PO 100K-3 BH-PO 100K-3 LH-PO 100K-3-FI kulkowe (C) x x LH-PO 125G-1 BH-PO 125G-1 LH-PO 125G-1-FI ślizgowe x x LH-PO 125K-1 BH-PO 125K-1 LH-PO 125K-1-FI kulkowe (C) x x LH-PO 125G-3 BH-PO 125G-3 LH-PO 125G-3-FI ślizgowe x x LH-PO 125K-3 BH-PO 125K-3 LH-PO 125K-3-FI kulkowe (C) x x LH-PO 127K BH-PO 127K LH-PO 127K-FI kulkowe x x LH-PO 150G BH-PO 150G LH-PO 150G-FI ślizgowe x x LH-PO 150K BH-PO 150K LH-PO 150K-FI kulkowe x x LH-PO 160G BH-PO 160G LH-PO 160G-FI ślizgowe x x LH-PO 160K BH-PO 160K LH-PO 160K-FI kulkowe x x LH-PO 175G BH-PO 175G LH-PO 175G-FI ślizgowe x x LH-PO 175K BH-PO 175K LH-PO 175K-FI kulkowe x x LH-PO 200G BH-PO 200G LH-PO 200G-FI ślizgowe x x LH-PO 200K BH-PO 200K LH-PO 200K-FI kulkowe x x LH-PO 250G BH-PO 250G * ślizgowe x x LH-PO 250K BH-PO 250K * kulkowe x x * wariant blokady stop-top - patrz ** w wersji przewodzącej elektrycznie, niebrudzący kolor szary z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top centralną central-stop ideal-stop wysokość +17 mm *** 1 x 360 Opis techniczny - na stronie 36, z osłoną stopy ze stali Rozszerzenie do symbolu: -ELS -FA -ST -CS -IS patrz **** -FS Dostępne dla na zapytanie mm wszystkie 125x50, 160, 125x50, i wymiary na zapytanie 200, 250 mm 160, 200, 250 mm patrz **** ** pozostałe : 1. Nierdzewna tulejka osiowa (-XA), dla wersji z łoż. ślizgowym na zapytanie 2. Nierdzewne łożysko kulkowe w piaście (-XK), dostępna na zamówienie (opis str. 61) *** pasująca płyta adaptacyjna z tworzywa sztucznego do wyrównania wysokości całkowitej do zestawów kołowych skrętnych i stałych bez blokady ideal-stop : symbol AP3 **** RI dla mm z płytą 100x85 mm, RI dla x40 mm z płytą 140x110 mm, RI dla 125x mm (dla zestawów skrętnych bez pozostałych blokad) 286 we innovate mobility

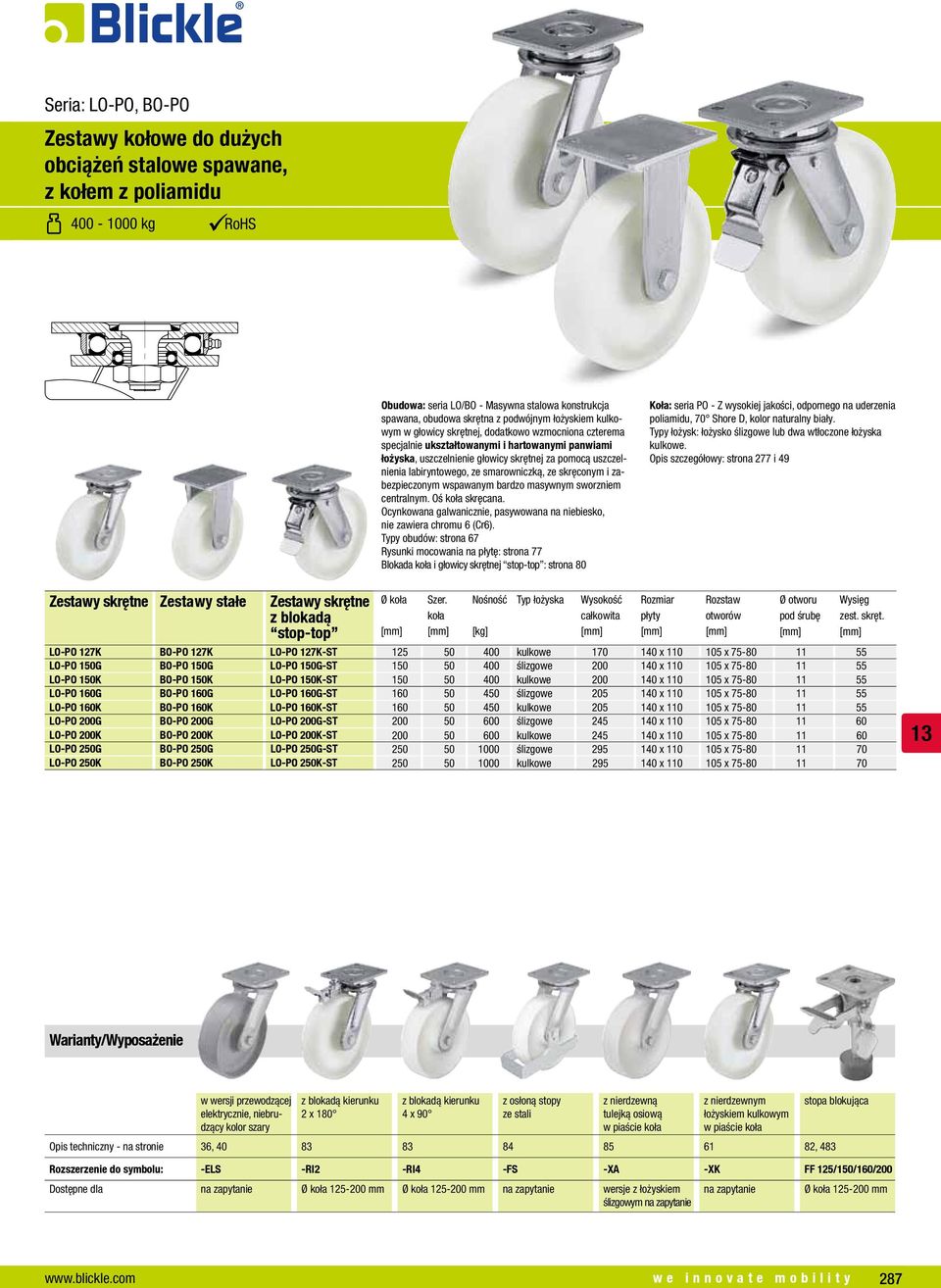

14 Seria: LO-PO, BO-PO Zestawy kołowe do dużych obciążeń stalowe spawane, z kołem z poliamidu kg RoHS Obudowa: seria LO/BO - Masywna stalowa konstrukcja spawana, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, dodatkowo wzmocniona czterema specjalnie ukształtowanymi i hartowanymi panwiami łożyska, uszczelnienie głowicy skrętnej za pomocą uszczelnienia labiryntowego, ze smarowniczką, ze skręconym i zabezpieczonym wspawanym bardzo masywnym sworzniem centralnym. Oś skręcana. Typy obudów: strona 67 Blokada i głowicy skrętnej stop-top : strona 80 Koła: seria PO - Z wysokiej jakości, odpornego na uderzenia poliamidu, 70 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub dwa wtłoczone łożyska kulkowe. Opis szczegółowy: strona 277 i 49 stop-top LO-PO 127K BO-PO 127K LO-PO 127K-ST kulkowe x x LO-PO 150G BO-PO 150G LO-PO 150G-ST ślizgowe x x LO-PO 150K BO-PO 150K LO-PO 150K-ST kulkowe x x LO-PO 160G BO-PO 160G LO-PO 160G-ST ślizgowe x x LO-PO 160K BO-PO 160K LO-PO 160K-ST kulkowe x x LO-PO 200G BO-PO 200G LO-PO 200G-ST ślizgowe x x LO-PO 200K BO-PO 200K LO-PO 200K-ST kulkowe x x LO-PO 250G BO-PO 250G LO-PO 250G-ST ślizgowe x x LO-PO 250K BO-PO 250K LO-PO 250K-ST kulkowe x x w wersji przewodzącej elektrycznie, niebrudzący kolor szary kierunku 2 x 180 kierunku 4 x 90 z osłoną stopy ze stali z nierdzewną tulejką osiową w piaście z nierdzewnym łożyskiem kulkowym w piaście Opis techniczny - na stronie 36, , 483 stopa blokująca Rozszerzenie do symbolu: -ELS -RI2 -RI4 -FS -XA -XK FF 125/150/160/200 Dostępne dla na zapytanie mm mm na zapytanie wersje z łożyskiem na zapytanie mm ślizgowym na zapytanie we innovate mobility 287

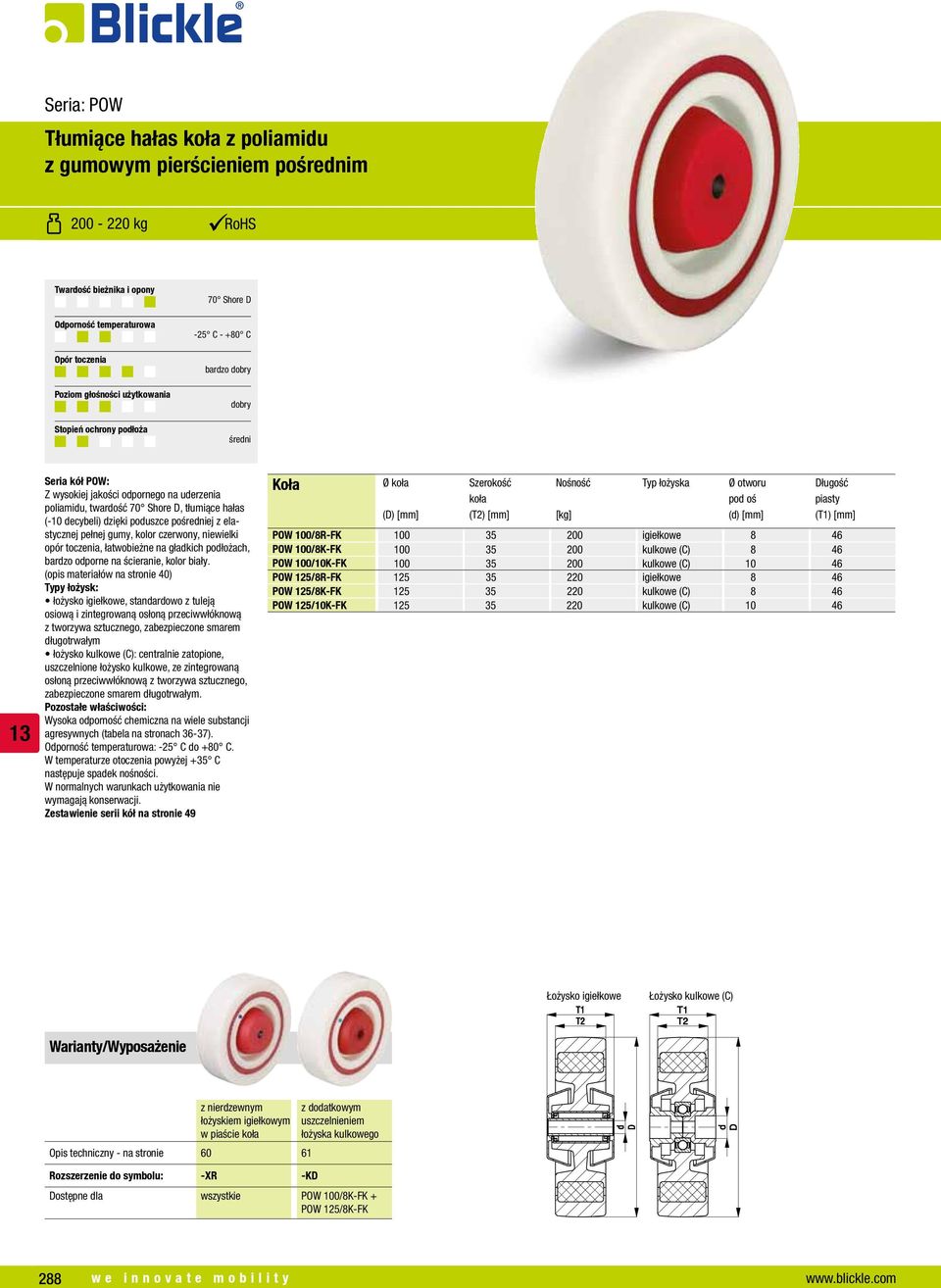

15 Seria: POW Tłumiące hałas z poliamidu z gumowym pierścieniem pośrednim kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia Poziom głośności użytkowania Stopień ochrony podłoża 70 Shore D -25 C C bardzo dobry dobry średni Seria kół POW: Z wysokiej jakości odpornego na uderzenia poliamidu, twardość 70 Shore D, tłumiące hałas (-10 decybeli) dzięki poduszce pośredniej z elastycznej pełnej gumy, kolor czerwony, niewielki opór toczenia, łatwobieżne na gładkich podłożach, bardzo odporne na ścieranie, kolor biały. (opis materiałów na stronie 40) Typy łożysk: łożysko igiełkowe, standardowo z tuleją osiową i zintegrowaną osłoną przeciwwłóknową z tworzywa sztucznego, zabezpieczone smarem długotrwałym łożysko kulkowe (C): centralnie zatopione, uszczelnione łożysko kulkowe, ze zintegrowaną osłoną przeciwwłóknową z tworzywa sztucznego, zabezpieczone smarem długotrwałym. Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -25 C do +80 C. W temperaturze otoczenia powyżej +35 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 49 Koła (D) Szerokość (T2) pod oś (d) Długość piasty (T1) POW 100/8R-FK igiełkowe 8 46 POW 100/8K-FK kulkowe (C) 8 46 POW 100/10K-FK kulkowe (C) POW 125/8R-FK igiełkowe 8 46 POW 125/8K-FK kulkowe (C) 8 46 POW 125/10K-FK kulkowe (C) Łożysko igiełkowe Łożysko kulkowe (C) z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: -XR -KD Dostępne dla wszystkie POW 100/8K-FK + POW 125/8K-FK 288 we innovate mobility

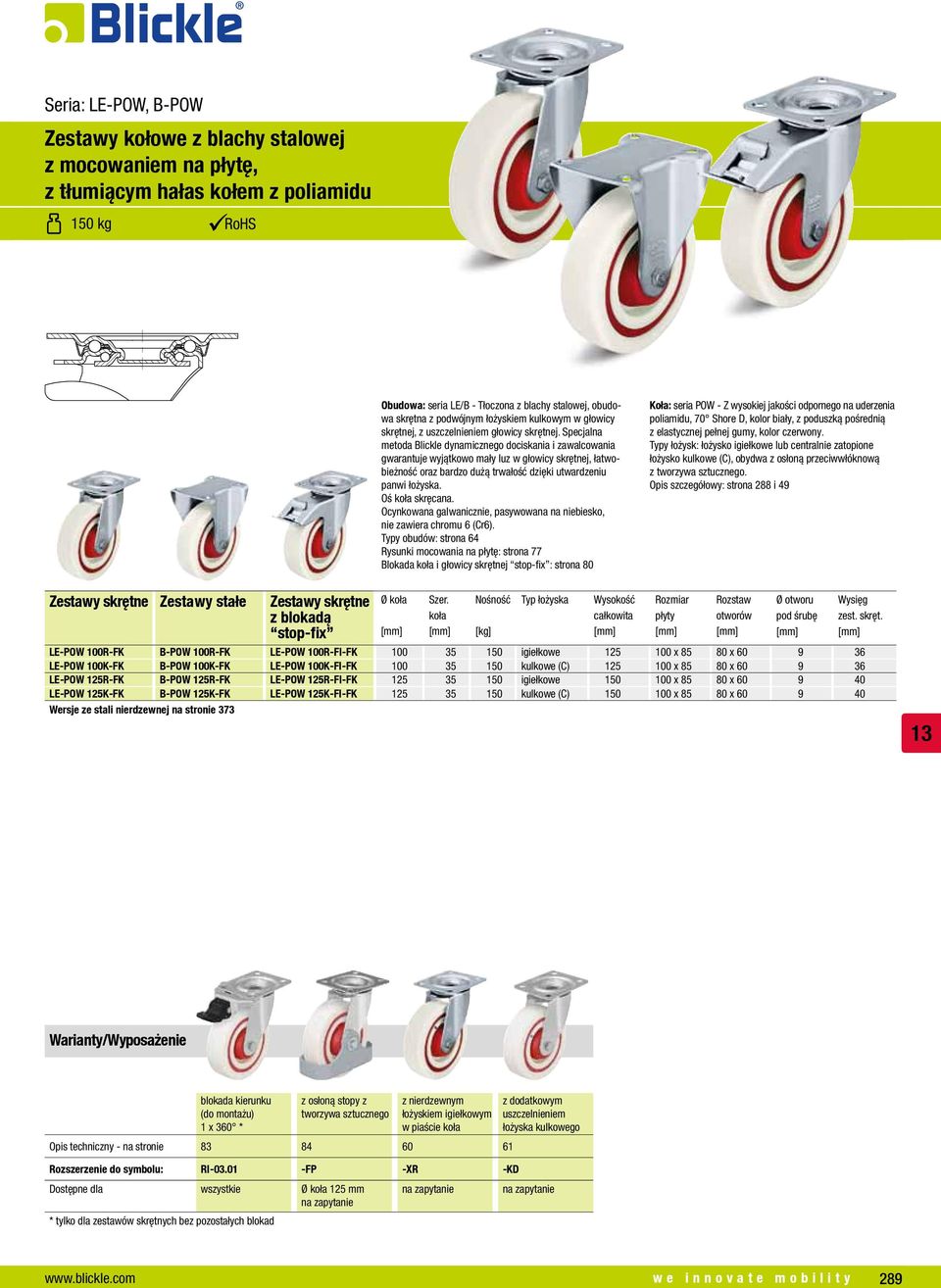

16 Seria: LE-POW, B-POW Zestawy kołowe z blachy stalowej z mocowaniem na płytę, z tłumiącym hałas kołem z poliamidu 150 kg RoHS Obudowa: seria LE/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 64 Blokada i głowicy skrętnej : strona 80 Koła: seria POW - Z wysokiej jakości odpornego na uderzenia poliamidu, 70 Shore D, kolor biały, z poduszką pośrednią z elastycznej pełnej gumy, kolor czerwony. Typy łożysk: łożysko igiełkowe lub centralnie zatopione łożysko kulkowe (C), obydwa z osłoną przeciwwłóknową z tworzywa sztucznego. Opis szczegółowy: strona 288 i 49 LE-POW 100R-FK B-POW 100R-FK LE-POW 100R-FI-FK igiełkowe x x LE-POW 100K-FK B-POW 100K-FK LE-POW 100K-FI-FK kulkowe (C) x x LE-POW 125R-FK B-POW 125R-FK LE-POW 125R-FI-FK igiełkowe x x LE-POW 125K-FK B-POW 125K-FK LE-POW 125K-FI-FK kulkowe (C) x x Wersje ze stali nierdzewnej na stronie x 360 * z osłoną stopy z tworzywa sztucznego z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: RI FP -XR -KD Dostępne dla wszystkie 125 mm na zapytanie na zapytanie na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad we innovate mobility 289

17 Seria: LER-POW Zestawy kołowe z blachy stalowej z otworem centralnym, z tłumiącym hałas kołem z poliamidu 150 kg RoHS Obudowa: seria LER - Tłoczona z blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym, zabezpieczenie kulek łożyska przez specjalną konstrukcję mocującej i panwi łożyska. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria POW - Z wysokiej jakości odpornego na uderzenia poliamidu, 70 Shore D, kolor biały, z poduszką pośrednią z elastycznej pełnej gumy, kolor czerwony. Typy łożysk: łożysko igiełkowe lub centralnie zatopione łożysko kulkowe (C), obydwa z osłoną przeciwwłóknową z tworzywa sztucznego. Opis szczegółowy: strona 288 i 49 Zestawy skrętne Zestawy skrętne Szerokość Ø centralnego LER-POW 100R-FK LER-POW 100R-FI-FK igiełkowe LER-POW 100K-FK LER-POW 100K-FI-FK kulkowe (C) LER-POW 125R-FK LER-POW 125R-FI-FK igiełkowe LER-POW 125K-FK LER-POW 125K-FI-FK kulkowe (C) Wersje ze stali nierdzewnej na stronie 374 z osłoną stopy z tworzywa sztucznego z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: -FP -XR -KD Dostępne dla 125 mm na zapytanie na zapytanie na zapytanie 290 we innovate mobility

18 Seria: L-POW, B-POW Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z tłumiącym hałas kołem z poliamidu 200 kg RoHS Obudowa: seria L/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria POW - Z wysokiej jakości odpornego na uderzenia poliamidu, 70 Shore D, kolor biały, z poduszką pośrednią z elastycznej pełnej gumy, kolor czerwony. Typy łożysk: łożysko igiełkowe lub centralnie zatopione łożysko kulkowe (C), obydwa z osłoną przeciwwłóknową z tworzywa sztucznego. Opis szczegółowy: strona 288 i 49 L-POW 100R-FK B-POW 100R-FK L-POW 100R-FI-FK igiełkowe x x L-POW 100K-FK B-POW 100K-FK L-POW 100K-FI-FK kulkowe (C) x x L-POW 125R-FK B-POW 125R-FK L-POW 125R-FI-FK igiełkowe x x L-POW 125K-FK B-POW 125K-FK L-POW 125K-FI-FK kulkowe (C) x x x 360 * z osłoną stopy z tworzywa sztucznego z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie z dodatkowym uszczelnieniem łożyska kulkowego Rozszerzenie do symbolu: RI FP -XR -KD Dostępne dla wszystkie 125 mm na zapytanie na zapytanie na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad we innovate mobility 291

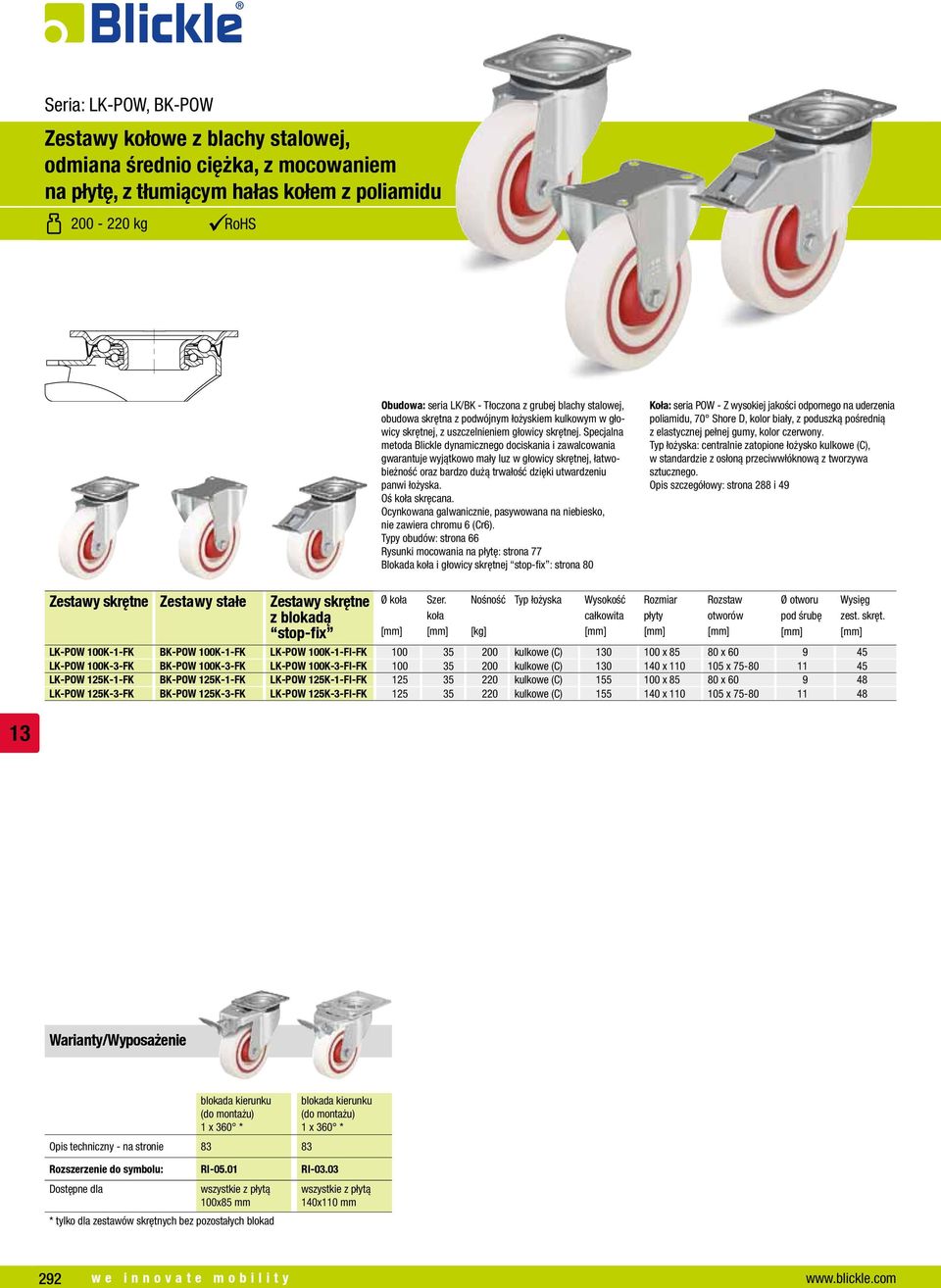

19 Seria: LK-POW, BK-POW Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z tłumiącym hałas kołem z poliamidu kg RoHS Obudowa: seria LK/BK - Tłoczona z grubej blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 66 Blokada i głowicy skrętnej : strona 80 Koła: seria POW - Z wysokiej jakości odpornego na uderzenia poliamidu, 70 Shore D, kolor biały, z poduszką pośrednią z elastycznej pełnej gumy, kolor czerwony. : centralnie zatopione łożysko kulkowe (C), w standardzie z osłoną przeciwwłóknową z tworzywa sztucznego. Opis szczegółowy: strona 288 i 49 LK-POW 100K-1-FK BK-POW 100K-1-FK LK-POW 100K-1-FI-FK kulkowe (C) x x LK-POW 100K-3-FK BK-POW 100K-3-FK LK-POW 100K-3-FI-FK kulkowe (C) x x LK-POW 125K-1-FK BK-POW 125K-1-FK LK-POW 125K-1-FI-FK kulkowe (C) x x LK-POW 125K-3-FK BK-POW 125K-3-FK LK-POW 125K-3-FI-FK kulkowe (C) x x x 360 * Opis techniczny - na stronie x 360 * Rozszerzenie do symbolu: RI RI Dostępne dla wszystkie z płytą 100x85 mm wszystkie z płytą 140x110 mm * tylko dla zestawów skrętnych bez pozostałych blokad 292 we innovate mobility

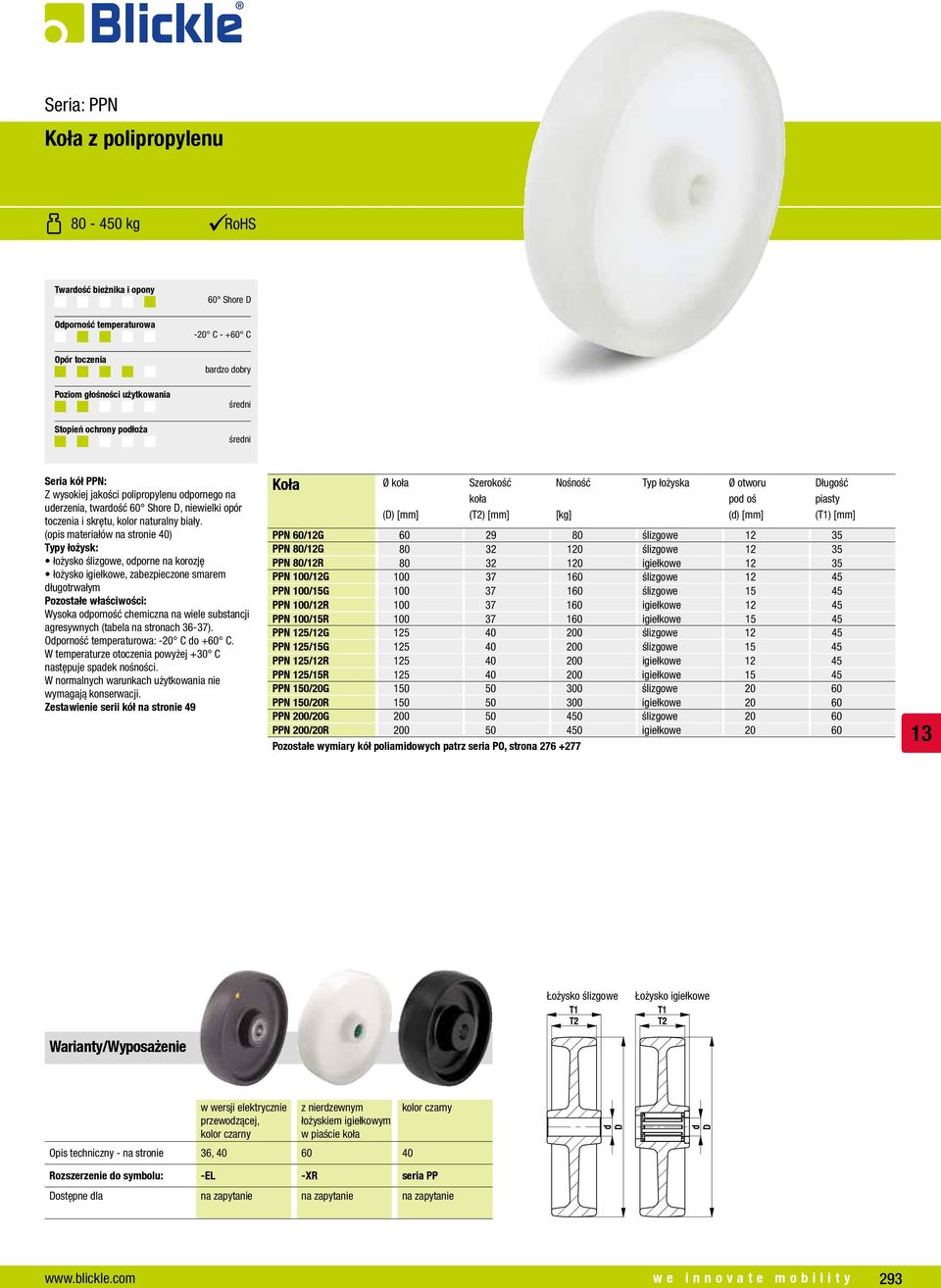

20 Seria: PPN Koła z polipropylenu kg RoHS Twardość bieżnika i opony Odporność temperaturowa Opór toczenia Poziom głośności użytkowania Stopień ochrony podłoża 60 Shore D -20 C C bardzo dobry średni średni Seria kół PPN: Z wysokiej jakości polipropylenu odpornego na uderzenia, twardość 60 Shore D, niewielki opór toczenia i skrętu, kolor naturalny biały. (opis materiałów na stronie 40) Typy łożysk: łożysko ślizgowe, odporne na korozję łożysko igiełkowe, zabezpieczone smarem długotrwałym Pozostałe właściwości: Wysoka odporność chemiczna na wiele substancji agresywnych (tabela na stronach 36-37). Odporność temperaturowa: -20 C do +60 C. W temperaturze otoczenia powyżej +30 C następuje spadek nośności. W normalnych warunkach użytkowania nie wymagają konserwacji. Zestawienie serii kół na stronie 49 Koła (D) Szerokość (T2) PPN 60/12G ślizgowe PPN 80/12G ślizgowe PPN 80/12R igiełkowe PPN 100/12G ślizgowe PPN 100/15G ślizgowe PPN 100/12R igiełkowe PPN 100/15R igiełkowe PPN 125/12G ślizgowe PPN 125/15G ślizgowe PPN 125/12R igiełkowe PPN 125/15R igiełkowe PPN 150/20G ślizgowe PPN 150/20R igiełkowe PPN 200/20G ślizgowe PPN 200/20R igiełkowe Pozostałe wymiary kół poliamidowych patrz seria PO, strona pod oś (d) Długość piasty (T1) Łożysko ślizgowe Łożysko igiełkowe w wersji elektrycznie przewodzącej, kolor czarny z nierdzewnym łożyskiem igiełkowym w piaście Opis techniczny - na stronie 36, kolor czarny Rozszerzenie do symbolu: -EL -XR seria PP Dostępne dla na zapytanie na zapytanie na zapytanie we innovate mobility 293

21 Seria: LE-PPN, B-PPN Zestawy kołowe z blachy stalowej z mocowaniem na płytę, z kołem z polipropylenu kg RoHS Obudowa: seria LE/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 64 Blokada i głowicy skrętnej : strona 80 Koła: seria PPN - Z wysokiej jakości, odpornego na uderzenia polipropylenu, 60 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub igiełkowe. Opis szczegółowy: strona 293 i 49 LE-PPN 60G B-PPN 60G ślizgowe x x LE-PPN 80G B-PPN 80G LE-PPN 80G-FI ślizgowe x x LE-PPN 80R B-PPN 80R LE-PPN 80R-FI igiełkowe x x LE-PPN 100G B-PPN 100G LE-PPN 100G-FI ślizgowe x x LE-PPN 100R B-PPN 100R LE-PPN 100R-FI igiełkowe x x LE-PPN 125G B-PPN 125G LE-PPN 125G-FI ślizgowe x x LE-PPN 125R B-PPN 125R LE-PPN 125R-FI igiełkowe x x LE-PPN 150G B-PPN 150G LE-PPN 150G-FI ślizgowe x x LE-PPN 150R B-PPN 150R LE-PPN 150R-FI igiełkowe x x LE-PPN 200G B-PPN 200G LE-PPN 200G-FI ślizgowe x x LE-PPN 200R B-PPN 200R LE-PPN 200R-FI igiełkowe x x w wersji elektrycznie przewodzącej, kolor czarny z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top 1 x 360 * 1 x 360 * Opis techniczny - na stronie 36, z osłoną stopy z tworzywa sztucznego Rozszerzenie do symbolu: -EL -FA -ST RI RI FP Dostępne dla na zapytanie mm mm mm mm 125 mm na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad 294 we innovate mobility

22 Seria: LER-PPN Zestawy kołowe z blachy stalowej z otworem centralnym, z kołem z polipropylenu kg RoHS Obudowa: seria LER - Tłoczona z blachy stalowej, z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym, zabezpieczenie kulek łożyska przez specjalną konstrukcję mocującej i panwi łożyska. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PPN - Z wysokiej jakości, odpornego na uderzenia polipropylenu, 60 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub igiełkowe. Opis szczegółowy: strona 293 i 49 Zestawy skrętne Zestawy skrętne Szerokość Ø centralnego LER-PPN 60G ślizgowe LER-PPN 80G LER-PPN 80G-FI ślizgowe LER-PPN 80R LER-PPN 80R-FI igiełkowe LER-PPN 100G LER-PPN 100G-FI ślizgowe LER-PPN 100R LER-PPN 100R-FI igiełkowe LER-PPN 125G LER-PPN 125G-FI ślizgowe LER-PPN 125R LER-PPN 125R-FI igiełkowe LER-PPN 150G LER-PPN 150G-FI ślizgowe LER-PPN 150R LER-PPN 150R-FI igiełkowe LER-PPN 200G LER-PPN 200G-FI ślizgowe LER-PPN 200R LER-PPN 200R-FI igiełkowe w wersji elektrycznie przewodzącej, kolor czarny z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną Opis techniczny - na stronie 36, z osłoną stopy z tworzywa sztucznego Rozszerzenie do symbolu: -EL -FA -FP Dostępne dla na zapytanie mm 125 mm na zapytanie we innovate mobility 295

23 Seria: L-PPN, B-PPN Zestawy kołowe z blachy stalowej, odmiana średnio ciężka, z mocowaniem na płytę, z kołem z polipropylenu kg RoHS Obudowa: seria L/B - Tłoczona z blachy stalowej, obudowa skrętna z podwójnym łożyskiem kulkowym w głowicy skrętnej, z masywnym sworzniem centralnym ( mm), z uszczelnieniem głowicy skrętnej. Specjalna metoda Blickle dynamicznego dociskania i zawalcowania gwarantuje wyjątkowo mały luz w głowicy skrętnej, łatwobieżność oraz bardzo dużą trwałość dzięki utwardzeniu panwi łożyska. Oś skręcana. Typy obudów: strona 65 Blokada i głowicy skrętnej : strona 80 Koła: seria PPN - Z wysokiej jakości, odpornego na uderzenia polipropylenu, 60 Shore D, kolor naturalny biały. Typy łożysk: łożysko ślizgowe lub igiełkowe. Opis szczegółowy: strona 293 i 49 L-PPN 80G B-PPN 80G L-PPN 80G-FI ślizgowe x x L-PPN 80R B-PPN 80R L-PPN 80R-FI igiełkowe x x L-PPN 100G B-PPN 100G L-PPN 100G-FI ślizgowe x x L-PPN 100R B-PPN 100R L-PPN 100R-FI igiełkowe x x L-PPN 125G B-PPN 125G L-PPN 125G-FI ślizgowe x x L-PPN 125R B-PPN 125R L-PPN 125R-FI igiełkowe x x L-PPN 150G B-PPN 150G L-PPN 150G-FI ślizgowe x x L-PPN 150R B-PPN 150R L-PPN 150R-FI igiełkowe x x L-PPN 200G B-PPN 200G L-PPN 200G-FI ślizgowe x x L-PPN 200R B-PPN 200R L-PPN 200R-FI igiełkowe x x w wersji elektrycznie przewodzącej, kolor czarny z osłoną przeciwwłóknową z blachy stalowej, ocynkowaną stop-top 1 x 360 * 1 x 360 * z osłoną stopy z tworzywa sztucznego Opis techniczny - na stronie 36, Rozszerzenie do symbolu: -EL -FA -ST RI RI FP -FS Dostępne dla na zapytanie wszystkie wszystkie mm mm 125 mm na zapytanie * tylko dla zestawów skrętnych bez pozostałych blokad z osłoną stopy ze stali mm na zapytanie 296 we innovate mobility

24 we innovate mobility 297
