1 OŚWIETLENIE KORTÓW 1. WSTĘP 1.1. Przedmiot STWiOR Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót linii kablowych oświetlenia kortów tenisowych w Puławach przy ul. Wróblewskiego Zakres stosowania Specyfikacja Techniczna Wykonania i Odbioru Robót jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych STWiOR Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z budową oświetlenia boiska sportowego wielofunkcyjnego Określenia podstawowe Określenia podane w niniejszej STWiOR są zgodne z określeniami ujętymi w odpowiednich normach i przepisach, których zestawienie podano w p-kcie Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową. Rodzaje (typy) urządzeń, osprzętu i materiałów pomocniczych zastosowanych do wykonywania instalacji powinny być zgodne z podanymi w dokumentacji projektowej. Zastosowanie do wykonania instalacji innych rodzajów (typów) urządzeń i osprzętu niż wymienione w projekcie dopuszczalne jest jedynie pod warunkiem wprowadzenia do dokumentacji projektowej zmian uzgodnionych w obowiązującym trybie z Inżynierem. 2. MATERIAŁY 2.1.Fundamenty prefabrykowane Pod słupy oświetleniowe należy stosować fundamenty prefabrykowane według ustaleń dokumentacji projektowej wykonawcy i warunków gruntowych posadowienia podanych w projekcie technicznym. Ogólne wymagania dotyczące fundamentów konstrukcji określone są w PN-80/B W zależności od konkretnych warunków lokalizacyjnych i rodzaju wód. Składowanie prefabrykatów powinno odbywać się na wyrównanym, utwardzonym i odwodnionym podłożu, na przekładkach z drewna sosnowego Przepusty kablowe Przepusty kablowe powinny być wykonane z materiałów niepalnych, z tworzyw sztucznych wytrzymałych mechanicznie, chemicznie i odpornych na działanie łuku elektrycznego. Rury używane do wykonania przepustów powinny być dostatecznie wytrzymałe na działające na nie obciążenia. Wnętrza ścianek powinny być gładkie lub powleczone warstwą wygładzającą ich powierzchnie dla ułatwienia przesuwania się kabli. Rury na przepusty kablowe należy przechowywać na utwardzonym placu, w nie nasłonecznionych miejscach zabezpieczonych przed ich uszkodzeniem. Przepusty kablowe zaleca się wykonać z rur typu DVK Kable Kable powinny spełniać wymagania normy N SEP-E-004. Zasilanie tablicy TB-O wykonać kablem o napięciu znamionowym 0,6/1kV typu YKY 5x16mm 2, zasilanie słupów oświetleniowych wykonać kablem o napięciu znamionowym 0,6/1kV typu YKY 5x10mm 2. Bębny z kablami należy przechowywać w miejscach pokrytych dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych Źródła światła i oprawy Jako oprawy oświetleniowe należy zastosować naświetlacz PD2 400 H ze źródłem światła typu HQIT 400 NSI.

2 Słupy oświetleniowe Dla oświetlenia boisk należy stosować słupy oświetleniowe typu GALAXIE P-9. Zawieszenie opraw na wysokości 9m. Słupy powinny przenieść obciążenia wynikające z zawieszenia opraw i głowicy oraz parcia wiatru dla I strefy wiatrowej, zgodnie z PN-75/E-05100, słupy powinny posiadać atest. Składowanie słupów oświetleniowych na placu budowy, powinno być na wyrównanym podłożu w pozycji poziomej, z zastosowaniem przekładek z drewna miękkiego Głowice oświetleniowe Głowice powinny być wykonane zgodnie z dokumentacją projektową wykonawcy, posiadać atest. Wykonawca robót elektrycznych powinien przygotować każdą głowicę do zawieszenia oprawy zgodnie z obliczeniami przedstawionymi w projekcie. Dotyczy to w szczególności odpowiednich kątów mocowania opraw na głowicy. Głowice powinny być zabezpieczone antykorozyjnie powłokami malarskimi z zewnątrz i asfaltowymi wewnątrz rur, tak jak słupy oświetleniowe. Składowanie głowic na placu budowy powinno być w miejscu suchym i zabezpieczonym przed ich uszkodzeniem Tablice zasilające Tablice powinny być zgodne z dokumentacją projektową i odpowiadać wymaganiom PN-91/E /01. Składowanie tablic powinno odbywać się w zamkniętym, suchym pomieszczeniu, zabezpieczonym przed dostawaniem się kurzu i przed uszkodzeniami mechanicznymi Żwir na podsypkę Żwir na podsypkę pod prefabrykowane elementy betonowe powinien być klasy co najmniej III i odpowiadać wymaganiom BN-66/ Sprzęt 3.1. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Kierownika Projektu. Wykonawca powinien wykazać się możliwością zastosowania: - żurawia samochodowego, - samochodu specjalnego linowego z platformą i balkonem, - wiertnicy na podwoziu samochodowym ze świdrem Æ 70 cm, - spawarki transformatorowej do 500 A, - zagęszczarki wibracyjnej spalinowej 70 m3/h, - ręcznego zestawu świdrów do wiercenia poziomego otworów do Æ 15 cm, 3.2. Przy robotach ziemnych w pobliżu istniejących urządzeń podziemnych, prace należy wykonywać ręcznie. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Do takich należą: - samochód skrzyniowy, - przyczepa dłużycowa, - samochód specjalny linowy z platformą i balkonem, - samochód dostawczy, - przyczepa do przewożenia kabli. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. 2

3 5. WYKONANIE ROBÓT 5.1. Zakres wykonywanych robót: wykopy pod słupy i kable, montaż fundamentów prefabrykowanych, montaż słupów oświetleniowych, montaż tablicy oświetleniowej, układanie kabli, podłączenie latarni i tablicy, prace pomiarowe Wykopy pod fundamenty i kable Przed przystąpieniem do wykonywania wykopów, Wykonawca ma obowiązek sprawdzenia zgodności rzędnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania robót ziemnych powinna być dobrana w zależności od głębokości wykopu, ukształtowania terenu oraz rodzaju gruntu. Pod fundamenty prefabrykowane zaleca się wykonywanie wykopów wąskoprzestrzennych ręcznie. Ich obudowa i zabezpieczenie przed osypywaniem powinno odpowiadać wymaganiom BN-83/ Wykopy pod słupy oświetleniowe zaleca się wykonywać mechanicznie przy zastosowaniu wiertnicy na podwoziu samochodowym. W obu wypadkach wykopy wykonane powinny być bez naruszenia naturalnej struktury dna wykopu i zgodnie z PN-68/B Wykop rowu pod kabel powinien być zgodny z dokumentacją projektową, specyfikacją lub wskazaniami Inżyniera. Wydobyty grunt powinien być składowany z jednej strony wykopu. Skarpy rowka powinny być wykonane w sposób zapewniający ich stateczność. W celu zabezpieczenia wykopu przed zalaniem wodą z opadów atmosferycznych, należy powierzchnię terenu wyprofilować ze spadkiem umożliwiającym łatwy odpływ wody poza teren przylegający do wykopu. Zasypanie fundamentu lub kabla należy dokonać gruntem z wykopu, bez zanieczyszczeń (np. darniny, korzeni, odpadków). Zasypanie należy wykonać warstwami grubości od 15 do 20 cm i zagęszczać ubijakami ręcznymi lub zagęszczarką wibracyjną. Wskaźnik zagęszczenia gruntu powinien wynosić 0,95 według BN- 77/ Zagęszczenie należy wykonywać w taki sposób aby nie spowodować uszkodzeń fundamentu lub kabla. Nadmiar gruntu z wykopu, pozostający po zasypaniu fundamentu lub kabla, należy rozplantować w pobliżu lub odwieźć na miejsce wskazane przez Kierownika Budowy Wykonanie ustojów pod słupy oświetleniowe Należy zastosować fundamenty prefabrykowane Montaż fundamentów prefabrykowanych Montaż fundamentów należy wykonać zgodnie z wytycznymi montażu dla konkretnego fundamentu wg specyfikacji dostawcy. Fundament powinien być ustawiany przy pomocy dźwigu, na 10 cm warstwie betonu B 10, spełniającego wymagania PN-88/B lub zagęszczonego żwiru spełniającego wymagania BN-66/ Przed jego zasypaniem należy sprawdzić rzędne posadowienia, stan zabezpieczenia antykorozyjnego ścianek i poziom górnej powierzchni, do której przytwierdzona jest płyta mocująca Montaż słupów Słupy należy ustawiać dźwigiem w uprzednio przygotowane i częściowo wykonane ustoje. Spód słupa powinien opierać się na warstwie betonu marki B 10 wg PN-88/B grubości min. 10 cm lub na płycie chodnikowej o wymiarach 50 x 50 x 7 cm. Słup należy ustawiać tak, aby jego wnęka znajdowała się od strony chodnika, oraz nie powinna być położona niżej niż 20 cm od powierzchni chodnika lub gruntu. 3

4 5.7. Montaż głowic Głowice należy montować na słupach stojących przy pomocy dźwigu i samochodu z balkonem. Część pionową głowicy należy wsunąć do oporu w rurę znajdującą się w górnej części słupa oświetleniowego i po ustawieniu go w pionie należy unieruchomić go śrubami, znajdującymi się w nagwintowanych otworach lub w inny sposób podany przez wytwórcę słupa. Uwaga: przy montażu słupów i głowic należy brać pod uwagę zalecenia producenta (dostawcy ) Dla zasilania każdej oprawy należy stosować przewody kabelkowe o izolacji wzmocnionej z żyłami miedzianymi o przekroju żyły 2,5-mm Układanie kabli Kable należy układać w trasach wytyczonych przez fachowe służby geodezyjne. Układanie kabli powinno być zgodne z normą N SEP-E-004. Kable powinny być układane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie, rozciąganie itp. Temperatura otoczenia przy układaniu kabli nie powinna być mniejsza niż 0 o C. Kabel można zginać jedynie w przypadkach koniecznych, przy czym promień gięcia powinien być możliwie duży, jednak nie mniejszy niż 10-krotna zewnętrzna jego średnica. Bezpośrednio w gruncie kable należy układać na głębokości 0,7 m z dokładnością ± 5 cm na warstwie piasku o grubości 10 cm z przykryciem również 10 cm warstwą piasku, a następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm. Jako ochronę przed uszkodzeniami mechanicznymi, wzdłuż całej trasy, co najmniej 25 cm nad kablem, należy układać folię koloru niebieskiego szerokości 20 cm. Przy skrzyżowaniu z innymi instalacjami podziemnymi lub z drogami, kabel należy układać w przepustach kablowych. Przepusty powinny być zabezpieczone przed przedostawaniem się do ich wnętrza wody i przed ich zamuleniem. Kabel ułożony w ziemi na całej swej długości powinien posiadać oznaczniki identyfikacyjne. Zaleca się przy latarniach, przepustach kablowych; pozostawienie 1-metrowych zapasów eksploatacyjnych kabla. Po wykonaniu linii kablowej należy pomierzyć rezystancję izolacji poszczególnych odcinków kabla induktorem o napięciu nie mniejszym niż 2,5 kv, przy czym rezystancja nie może być mniejsza niż 20 omów/m. Zbliżenia i odległości kabla od innych instalacji podano w tablicy 2. Tablica 2. Odległości kabla od innych urządzeń podziemnych L.p. Rodzaj urządzenia podziemnego Najmniejsza dopuszczalna odległość pionowa przy skrzyżowaniu [cm] Najmniejsza dopuszczalna odległość pozioma przy zbliżeniu [cm] 1 Kable elektroenergetyczne na napięcie znamionowe sieci do 1 kv 2 Kable elektroenergetyczne na napięcie znamionowe sieci wyższe niż 1 kv 3 Kable telekomunikacyjne Rurociągi wodociągowe, ściekowe, 50* 50 cieplne, gazowe z gazami niepalnymi 5 Rurociągi z cieczami palnymi 50* Rurociągi z gazami palnymi wg PN-91/M Części podziemne linii napowietrznych

5 (ustój, podpora, odciążka) 8 Ściany budynków i inne budowle, np. tunele, kanały - 50 *) Należy zastosować przepust kablowy Montaż tablic Montaż tablic należy wykonać według instrukcji montażu dostarczonej przez producenta. Instrukcja powinna zawierać wskazówki dotyczące montażu i kolejności wykonywanych robót Wykonanie dodatkowej ochrony przeciwporażeniowej Ochrona polega na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnym PE i powodującym w warunkach zakłóceniowych odłączenie zasilania. Dodatkowo przy tablicy i na końcu linii oświetleniowej należy wykonać uziomy, których rezystancja nie może przekraczać 10 omów dla słupów oświetleniowych. Zaleca się wykonywanie uziomu prętowego z użyciem prętów stalowych Æ 20 mm, nie krótszych niż 2,5 m, połączonych bednarką ocynkowaną 25 x 4 mm Kontrola jakości Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych prac przy wykonywaniu robót kablowych i oświetlenia terenu Wykopy pod fundamenty i kable Lokalizacja, wymiary i zabezpieczenie ścian wykopu powinno być zgodne z dokumentacją projektową i specyfikacją. Po zasypaniu fundamentów, lub kabli należy sprawdzić wskaźnik zagęszczenia gruntu oraz sprawdzić sposób usunięcia nadmiaru gruntu z wykopu Fundamenty Program badań powinien obejmować sprawdzenie kształtu i wymiarów, wyglądu zewnętrznego oraz wytrzymałości. Parametry te powinny być zgodne z wymaganiami zawartymi w dokumentacji projektowej oraz wymaganiami PN-80/B i PN-88/B Ponadto należy sprawdzić dokładność ustawienia w planie i rzędne posadowienia Latarnie oświetleniowe Elementy latarń powinny być zgodne z dokumentacją projektową i BN-79/ Latarnie oświetleniowe, po ich montażu, podlegają sprawdzeniu pod względem: - dokładności ustawienia pionowego słupów, - prawidłowości ustawienia opraw względem kortów, - jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy, - jakości połączeń śrubowych słupów, głowic i opraw, - stanu antykorozyjnej powłoki ochronnej wszystkich elementów Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych należy przeprowadzić następujące pomiary: - głębokości zakopania kabla, - grubości podsypki piaskowej nad i pod kablem, - odległości folii ochronnej od kabla, - rezystancji izolacji i ciągłości żył kabla. 5

6 Pomiary należy wykonywać co 10 m budowanej linii kablowej, za wyjątkiem pomiarów rezystancji i ciągłości żył kabla, które należy wykonywać dla każdego odcinka kabla. Ponadto należy sprawdzić wskaźnik zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Tablice Przed zamontowaniem należy sprawdzić, czy tablice lub jej części odpowiadają tym wymaganiom dokumentacji projektowej, których spełnienie może być stwierdzone bez użycia narzędzi i bez demontażu podzespołów. Sprawdzeniem należy objąć jakość wykonania i wykończenia, a zwłaszcza: - stan pokryć antykorozyjnych, - ciągłość przewodów ochronnych i ich podłączenie do wszystkich metalowych elementów mogących znaleźć się pod napięciem, - jakość wykonania połączeń w obwodach głównych i pomocniczych, - jakość konstrukcji. - jakość połączeń kabli zasilających odpływowych i sterowniczych, - zgodność schematu szafy ze stanem faktycznym. Schemat taki powinien być zamieszczony na widocznym miejscu wewnątrz szafy Instalacja przeciwporażeniowa Po wykonaniu uziomów ochronnych należy wykonać pomiary ich rezystancji. Otrzymane wyniki nie mogą być gorsze od wartości podanych w dokumentacji projektowej lub STWiOR. Po wykonaniu instalacji oświetleniowej należy pomierzyć (przy zerowaniu) impedancje pętli zwarciowych dla stwierdzenia skuteczności zerowania. Wszystkie wyniki pomiarów należy zamieścić w protokóle pomiarowym ochrony przeciwporażeniowej Pomiar natężenia oświetlenia Pomiary należy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy przed pomiarem powinny być wyświecone minimum przez 100 godzin. Pomiary należy wykonywać przy suchej i czystej nawierzchni, wolnej od pojazdów, pieszych i jakichkolwiek obiektów obcych, mogących zniekształcić przebieg pomiaru. Pomiarów nie należy przeprowadzać podczas nocy księżycowych oraz w złych warunkach atmosferycznych (mgła, śnieżyca, unoszący się kurz itp.). Do pomiarów należy używać przyrządów pomiarowych o zakresach zapewniających przy każdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natężenia oświetlania należy wykonywać za pomocą luksomierza wyposażonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umożliwiające dokładne poziomowanie podczas pomiaru Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach STWiOR zostaną przez Inżyniera odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień STWiOR zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. Obmiar robót Jednostka obmiarowa Jednostką obmiarową dla linii kablowej jest metr, a dla latarni i rozdzielnic jest sztuka. 8. odbiór robót Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, STWiOR i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: - wykopy pod fundamenty i kable, 6

7 - wykonanie fundamentów, - ułożenie kabla z wykonaniem podsypki pod i nad kablem, - wykonanie uziomów prętowych Dokumenty do odbioru końcowego robót Do odbioru końcowego Wykonawca jest zobowiązany przygotować: - geodezyjną dokumentację powykonawczą, - dokumentację powykonawczą obiektu, - atesty i świadectwa zastosowanych materiałów, - protokóły z dokonanych pomiarów skuteczności zastosowanej ochrony przeciwporażeniowej. 9. Podstawa płatności 9.1. Cena jednostki obmiarowej Cena 1 m linii kablowej lub 1 szt. latarni, masztów lub rozdzielnic pompowni obejmuje odpowiednio: - wyznaczenie robót w terenie, - dostarczenie materiałów, - wykopy pod fundamenty lub kable, - wykonanie fundamentów, - zasypanie fundamentów, ustojów i kabli, zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, - montaż słupów, wysięgników, opraw, rozdzielnic pompowni i instalacji przeciwporażeniowej, - układanie kabli z podsypką i zasypką piaskową oraz z folią ochronną, - podłączenie zasilania, - sprawdzenie działania oświetlenia z pomiarem natężenia oświetlenia, - sporządzenie geodezyjnej dokumentacji powykonawczej, - konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu. 10. Przepisy związane Normy 1. PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych 2. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania badań przy odbiorze 3. PN-88/B Beton zwykły 4. PN-86/B Kruszywa mineralne do betonu 5. PN-85/B Domieszki do betonu. Klasyfikacja i określenia 6. PN-88/B Cement portlandzki 7. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie 8. PN-88/B Materiały budowlane. Woda do betonów i zapraw 9. PN-80/C Rury z nieplastyfikowanego polichlorku winylu 10. PN-76/E Oświetlenie dróg publicznych 11. PN-55/E Urządzenia elektroenergetyczne. Wyznaczanie obciążalności przewodów i kabli. 12. PN-75/E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa 13. N SEP-E-004 Elektroenergetyczne linie kablowe. Projektowanie i budowa 14. PN-91/E-05160/01 Rozdzielnice i sterownice niskonapięciowe. Wymagania dotyczące zestawów badanych w pełnym i niepełnym zakresie badań typu 15. PN-83/E Elektryczne oprawy oświetleniowe. Typowe wymagania i badania 16. PN-79/E Elektryczne oprawy oświetleniowe zewnętrzne 7

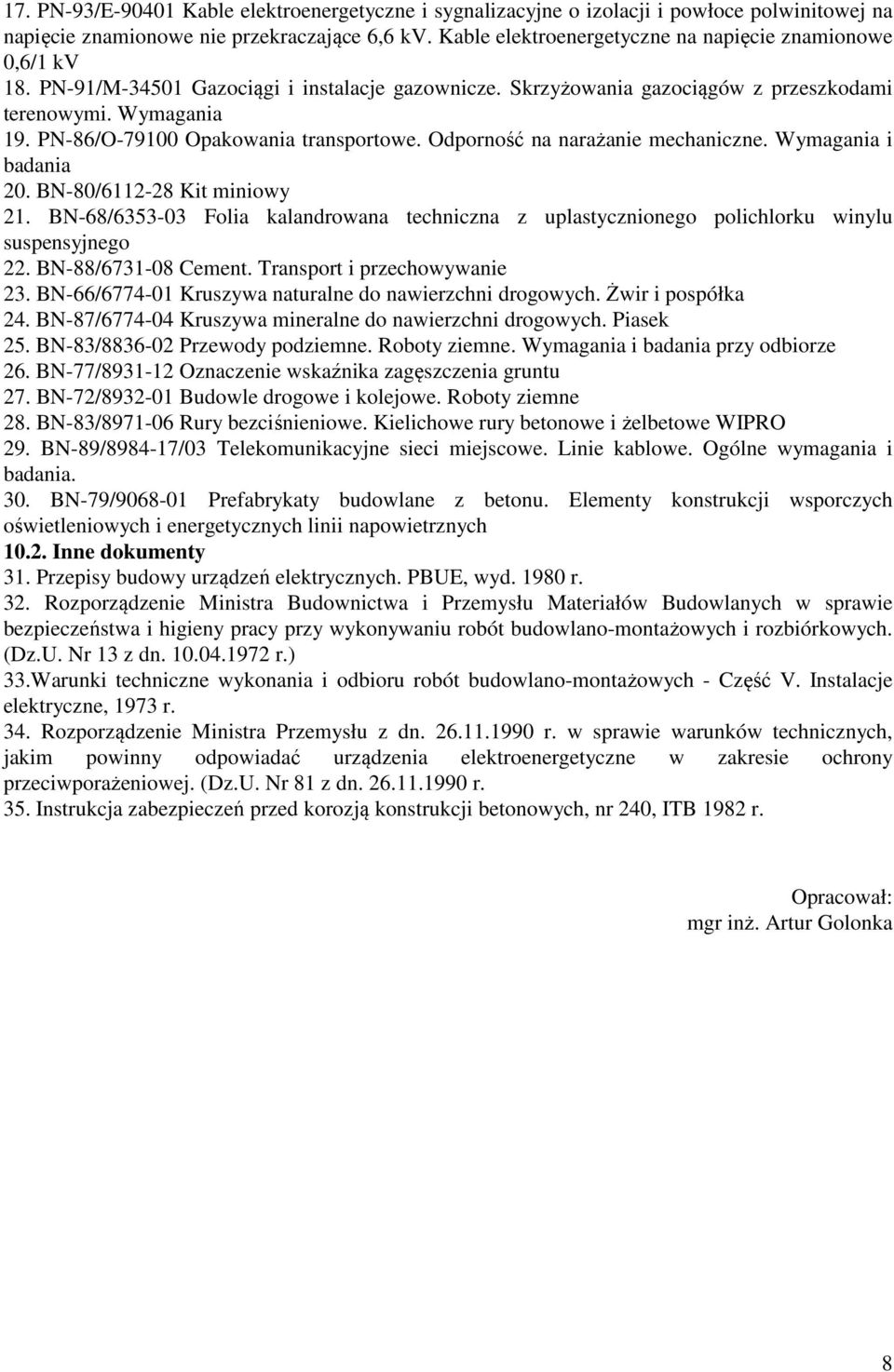

8 17. PN-93/E Kable elektroenergetyczne i sygnalizacyjne o izolacji i powłoce polwinitowej na napięcie znamionowe nie przekraczające 6,6 kv. Kable elektroenergetyczne na napięcie znamionowe 0,6/1 kv 18. PN-91/M Gazociągi i instalacje gazownicze. Skrzyżowania gazociągów z przeszkodami terenowymi. Wymagania 19. PN-86/O Opakowania transportowe. Odporność na narażanie mechaniczne. Wymagania i badania 20. BN-80/ Kit miniowy 21. BN-68/ Folia kalandrowana techniczna z uplastycznionego polichlorku winylu suspensyjnego 22. BN-88/ Cement. Transport i przechowywanie 23. BN-66/ Kruszywa naturalne do nawierzchni drogowych. Żwir i pospółka 24. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek 25. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze 26. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu 27. BN-72/ Budowle drogowe i kolejowe. Roboty ziemne 28. BN-83/ Rury bezciśnieniowe. Kielichowe rury betonowe i żelbetowe WIPRO 29. BN-89/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. 30. BN-79/ Prefabrykaty budowlane z betonu. Elementy konstrukcji wsporczych oświetleniowych i energetycznych linii napowietrznych Inne dokumenty 31. Przepisy budowy urządzeń elektrycznych. PBUE, wyd r. 32. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych. (Dz.U. Nr 13 z dn r.) 33.Warunki techniczne wykonania i odbioru robót budowlano-montażowych - Część V. Instalacje elektryczne, 1973 r. 34. Rozporządzenie Ministra Przemysłu z dn r. w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. (Dz.U. Nr 81 z dn r. 35. Instrukcja zabezpieczeń przed korozją konstrukcji betonowych, nr 240, ITB 1982 r. Opracował: mgr inż. Artur Golonka 8

9 WEWNETRZNE INSTALACJE ELEKTRYCZNE 1. WSTĘP Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót. Przedmiotem niniejszej STWiOR są wymagania dotyczące wykonania i odbioru robót budowlanych Zakres stosowania Niniejsza STWiOR jest elementem dokumentu przetargowego i stosowana jest przy zlecaniu i realizacji robót budowlanych ujętych w punkcie Zakres robót objętych specyfikacją Ustalenia zawarte w niniejszej STWiOR dotyczą prowadzenia robót związanych z wykonaniem: - zalicznikowej linii kablowej n.n. 0,4 kv - oświetlenia podstawowego - oświetlenia awaryjnego - instalacji gniazd 230/400V 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej STWiOR są zgodne z obowiązującymi normami 1.5 Wymagania ogólne dotyczące robót Wykonawca robót elektrycznych jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z Dokumentacją Projektową, STWiOR i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z zaleceniami Kierownika Budowy i projektanta Architekta. Wykonawca powinien posiadać odpowiednie kwalifikacje, uprawnienia wykonawcze i doświadczenie w realizacji robót ujętych w zakresie niniejszego opracowania. 1.6 Instalacja oświetleniowa ewakuacyjna. Oświetlenie bezpieczeństwa i ewakuacyjne przewidziano przy braku zasilania podstawowego. System oświetlenia ewakuacyjnego należy uzgodnić z Inwestorem i Projektantem. 2. MATERIAŁY Ilości do wykonania robót elektrycznych stosować zgodnie z dokumentacją projektową i opisami technicznymi. 3. SPRZĘT Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez Kierownika Budowy i uzgodnione z użytkownikiem obiektu. Roboty elektryczne mogą być wykonywane ręcznie lub przy użyciu sprzętu mechanicznego zaakceptowanego przez Kierownika Budowy. Przy mechanicznym wykonywaniu robót, Wykonawca powinien dysponować sprzętem sprawnym technicznie, przewidzianym w KNR do wykonania tego typu robót. Roboty elektryczne prowadzone będą przy użyciu sprzętu mechanicznego: - elektronarzędzia, - rusztowania ramowe. Sprzęt powinien być obsługiwany wyłącznie przez osoby uprawnione do jego użycia. Przechowywanie sprzętu należy wykonać zgodnie z wytycznymi producentów (DTR, instrukcje eksploatacyjne, itp.). 4. TRANSPORT Materiały przewidziane do wykonania robót mogą być przewożone dowolnym środkiem transportu z zachowaniem zasad kodeksu ruchu drogowego. Materiały należy zabezpieczyć przed przewróceniem oraz przesuwaniem w czasie transportu. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. W czasie transportu, załadunku i wyładunku oraz 9

10 składowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców, a w szczególności: - transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem się, - aparaturę i urządzenia ostrożnie załadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok. Miejsce i sposób przechowywania sprzętu, urządzeń i materiałów transportowanych na plac budowy należy uzgodnić z użytkownikiem obiektu. W czasie przechowywania sprzęt powinien być zabezpieczony przed uszkodzeniami mechanicznymi, przed szkodliwym działaniem warunków atmosferycznych i przed użyciem przez osoby do tego nieuprawnione. 5. WYKONANIE ROBÓT 5. 1 Dostarczenie materiałów Dostawa materiałów przeznaczonych do robót elektrycznych powinna nastąpić dopiero po odpowiednim przygotowaniu pomieszczeń magazynowych. Jest to konieczne ze względu na rodzaj materiałów, pomieszczenia magazynowe powinny być zamykane, powinny także zabezpieczać materiały przed zewnętrznymi wpływami atmosferycznymi, a w razie potrzeby umożliwiać utrzymanie wewnątrz odpowiedniej temperatury i wilgotności. Materiały, wyroby i urządzenia, dla których wymaga się świadectw jakości, np. aparaty, kable, urządzenia prefabrykowane itp. należy dostarczać wraz ze świadectwami jakości, kartami gwarancyjnymi lub protokołami odbioru technicznego. Przy odbiorze materiałów należy zwrócić uwagę na zgodność stanu faktycznego z dowodami dostawy. 5.2 Montaż urządzeń rozdzielczych i osprzętu Montaż urządzeń przeprowadzić zgodnie z odpowiednimi instrukcjami montażu tych urządzeń. Kable i przewody należy układać zgodnie z PBUE. 5.3 Połączenia elektryczne kabli i przewodów Żyły jednodrutowe mogą mieć zakończenia: - proste, nie wymagające obróbki po zdjęciu izolacji, przyłączane do zacisków śrubowych, - oczkowe, dla przewodów podłączanych pod śrubę lub wkręt, oczko o średnicy wewnętrznej większej o 0,5 mm od średnicy gwintu należy wyginać w prawo, - sprasowane końce żył przystosowane do podłączenia pod śrubę z końcówką kablową łączy się z przewodem przez lutowanie lub zaprasowanie. 5.4 Przyłączanie gniazd wtykowych i opraw oświetleniowych W oprawach oświetleniowych i podobnym osprzęcie, przewód fazowy należy łączyć ze stykiem wewnętrznym, a przewód neutralny z gwintem (oprawką). Gniazda wtykowe oraz łączniki mocować należy do podłoża za pomocą kołków rozporowych. Podejścia do odbiorników należy wykonać w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny z uwzględnieniem zabezpieczeń przed osłabieniem siły docisku. 5.5 Próby montażowe Po zakończeniu robót elektrycznych w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. Prób montażowych, tj. technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i sprawdzenia urządzeń. Po uruchomieniu i zaprogramowaniu systemu należy wykonać 100% sprawdzenia elementów tego systemu. 6. KONTROLA JAKOŚCI ROBÓT Jakość wykonanych robót montażowych i elementów instalacji powinna odpowiadać obowiązującym warunkom technicznym wykonania. Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót. 10

11 6.1 Kontrola jakości materiałów Urządzenia elektryczne oraz kable elektroenergetyczne i przewody powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta oraz wszystkie niezbędne certyfikaty, gwarancje i DTR-ki. 6.2 Badania i pomiary pomontażowe Po zakończeniu robót należy wykonać próby napięciowe i badania kabli elektroenergetycznych na rezystancję izolacji, zachowania ciągłości żył, a także zgodności faz na odbiornikach, jak również pomiary rezystancji i napięć rażenia skuteczności ochrony od porażeń. Wykonać obowiązujące badania urządzeń. Po uruchomieniu i zaprogramowaniu systemu należy wykonać 100% sprawdzenia elementów tego systemu. Z wykonanych pomiarów i prób powinny być wykonane protokoły. 7. OBMIAR ROBÓT Jednostką obmiaru jest: m - ułożenia przewodów m - ułożenia kabla szt. - montażu tablic rozdzielczych szt. - montażu opraw oświetleniowych szt. - montażu gniazd wtykowych, łączników i odgałęźników m - montażu złączy i wsporników. Podane w opisach kalkulacyjnych nakłady rzeczowe, robocizny, materiałów i pracy sprzętu uwzględniają całość procesów technologicznych przy założeniu właściwej organizacji i przeciętnych warunków wykonania robót oraz przy uwzględnieniu wszystkich czynności i nakładów niezbędnych do wykonywania poszczególnych elementów robót. W nakładach rzeczowych materiałów uwzględniono niezbędne ich zużycie do wykonania normowanych elementów i robót. Nakłady rzeczowe pracy sprzętu ustalono na podstawie obliczeń wynikających z projektów organizacji robót montażowych dla wybranych reprezentantów. Nakłady na roboty nie ujęte w katalogach rzeczowych ustala się na podstawie kalkulacji własnej indywidualnej. 8. ODBIÓR ROBÓT Odbiór robót zanikających i ulegających zakryciu, sieci uziemiającej, przepustów i kanałów oraz pozostałych instalacji, dokonać wg zasad odbioru robót: Dokumentacja Projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonania robót Dziennik Budowy Dokumenty uzasadniające uzupełnienia i zmiany w trakcie robót Dokumenty dotyczące jakości wbudowanych materiałów Protokoły częściowych odbiorów poprzednich faz robót Protokoły i zaświadczenia z dokonanych prób montażowych Świadectwa jakości wydane przez dostawcę urządzeń i materiałów Dokumentacja fabryczna zamontowanych urządzeń DTR-ki urządzeń Instrukcje eksploatacji odbieranej instalacji oraz zainstalowanych na stałe urządzeń elektrycznych. 9. PODSTAWA PŁATNOŚCI Zasady płatności i rozliczeń finansowych za wykonane roboty wymienione w dokumentacjach projektowych i opracowaniach kosztorysowych, określa dokumentacja przetargowa oraz umowa z Wykonawcą. Cena jednostkowa wykonania robót obejmuje: roboty przygotowawcze i pomiarowe transport materiałów na miejsce wbudowania wykonanie robót montażowych 11

12 wykonanie połączeń urządzeń wykonanie pomiarów elektrycznych i wszystkich niezbędnych i koniecznych badań montaż i demontaż rusztowań niezbędnych do wykonania robót próby montażowe. 10. PRZEPISY ZWIĄZANE - PN-IEC (komplet) Instalacje elektryczne w obiektach budowlanych - PN-92/E-05009/56 Dobór i montaż wyposażenia elektrycznego - PN-93/E Instalacje elektryczne w obiektach budowlanych - Komplet - PN-88/E Badania techniczne przy odbiorach - PN-76/E Kable elektroenergetyczne w izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napięcia znamionowe 0,6/1 kv - BN-73/ Znakowanie kabli, przewodów i żył (analogia) - PN-IEC , /-05009/41 Instalacje elektryczne w obiektach budowlanych Ochrona zapewniająca bezpieczeństwo Dobór środków ochrony w zależności od wpływów zewnętrznych Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych - PN-IEC :2000 Międzynarodowy słownik terminologiczny elektryki Instalacje elektryczne w obiektach budowlanych - PN-93/E-05009/51 Instalacje elektryczne w obiektach budowlanych Dobór i montaż wyposażenia elektrycznego Postanowienia wspólne - PN-91/E Zakresy napięciowe instalacji elektrycznych w obiektach budowlanych - PN-E-05033:1994 Wytyczne do instalacji elektrycznych Dobór i montaż wyposażenia elektrycznego Oprzewodowanie P- N-EN 50310:2002 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym - PN-92/ Znaki bezpieczeństwa Opracował: mgr inż. Artur Golonka 12
