1 PRZEDMIAR ROBÓT - INSTALACJE ELEKTRYCZNE NAZWA INWESTYCJI : PROJEKT BUDOWLANY HALI MAGAZYNOWEJ ADRES INWESTYCJI : ul. Wały Chrobrego 3, Szczecin, dz. nr 8, obręb 1029 INWESTOR : Teatr Współczesny ADRES INWESTORA : ul. Wały Chrobrego 3, Szczecin BRANŻA : ELEKTRYCZNA, OPRACOWAŁ: : Mgr. inż. Patryk Doiniak DATA OPRACOWANIA : Stawka roboczogodziny : Pozio cen : NARZUTY Ogółe wartość kosztorysowa robót : zł CPV Instalacyjne roboty elektrotechniczne UWAGI: WSZYSTKIE POZYCJE OBJĘTE SĄ SPECYFIKACJĄ ST-E1 OPRACOWAŁ : INWESTOR : Data opracowania Data zatwierdzenia Dokuent został opracowany przy poocy prograu NORMA PRO

2 DZIAŁY KOSZTORYSU Lp. Nazwa działu Od Do 1 OŚWIETLENIE - CPV Instalacyjne roboty elektrotechniczne INSTALACJA ODGROMOWA - CPV Instalacyjne roboty elektryczne POMIARY - CPV Instalacyjne roboty elektryczne

3 OGÓLNA CHARAKTERYSTYKA OBIEKTU 1.Ogólna charakterystyka obiektu oraz wskaźniki techn.- ekono. Projektowany budynek jest budynkie agazynowy. Budynek wyposażony jest w podstawowe instalacje elektryczne w ty: oświetleniową, gniazd odbiorczych. 1. Bilans ocy Tablica agazynu TM: Pins = 2 kw tg? = 0,4 Iobl = 1x10A 1.Zasilanie obiektu i rozdział energii elektrycznej Zasilanie projektowanego obiektu realizowane będzie docelowo z istniejącej rozdzielnicy głównej, istniejącego budynku. 1.Projektowane przyłącze energetyczne Wewnętrzną linię zasilająca należy wykonać zgodnie z niniejszy projekte linią kablową typu YAY 3x6 od istniejącej rozdzielnicy RG do projektowanej tablicy TM. 2.Wyłącznik główny zasilania W istniejący budynku jest zaontowany wyłącznik główny p.poż. 3.WLZ - wewnętrzne linie zasilające Projektowane linie zasilające w części hali prowadzić w korytku kablowy, podejścia pod rozdzielnice w rurkach instalacyjnych typu RB. 2.Oświetlenie wnętrz 1.Oświetlenie podstawowe Zaprojektowano oświetlenie wnętrz zgodnie z norą PN-EN , zastosowane oprawy oświetleniowe należy traktować jako przykładowe, z ożliwością zaiany na inne o równoważnych paraetrach tak aby uzyskane za poocą ich oświetlenie było zgodne z norą. Przyjęte natężenie oświetlenia dla poszczególnych poieszczeń zgodnie z norą i przeznaczenie: hala agazynowa 150lx Współczynnik równoierności nie oże być gorszy niż 0,7, dla poieszczeń agazynowych i technicznych dopuszcza się współczynnik nie gorszy niż 0,5. 1.Sterowanie oświetlenie Sterowanie oświetlenie w poszczególnych poieszczeniach odbywać się będzie za pośrednictwe lokalnych łączników oświetlenia. 2.Oświetlenie awaryjne/bezpieczeństwa Oświetlenie awaryjne w budynku obliczono zgodnie z norą PN-EN Projektowane oświetlenie awaryjne a zapewnić oświetlenie na drodze ewakuacyjnej podczas zaniku zasilania podstawowego. Zgodnie z EN oprawy oświetleniowe do oświetlenia ewakuacyjnego usytuowano w pobliżu drzwi wyjściowych oraz takich iejscach aby zwrócić uwagę na niebezpieczeństwo, w ty urządzeń ppoż.. W budynku przewiduje się ontaż dedykowanych opraw oświetlenia podstawowego z 1 godz. układe podtrzyania zasilania oraz uzbrojenie opraw oświetlenia podstawowego w układy podtrzyania zasilania. W celu zasilenia inwerterów w oprawach oświetleniowych należy prowadzić dodatkową żyłę fazowa bezpośrednio z zabezpieczenia danego obwodu z poinięcie łączników klawiszowych itp. Oprawy z odułe awaryjny 1 godz. oznaczono sybole Aw. Projektowane oprawy awaryjne zaprojektowano jako jasne świecące na stałe. UWAGA: oprawy oświetlenia awaryjnego winny posiadać aktualny certyfikat dopuszczenia wydany przez jednostkę certyfikująca np. CNBOP z Józefowa k/warszawy 3.Instalacje odbiorcze gniazd 1.1 Instalacja gniazd odbiorczych Zaprojektowano obwód gniazda odbiorczego, zaontowanego w tablicy TM. Obwód gniazda zabezpieczony jest wyłącznikie różnicowo-prądowy typu AC i o prądzie noinalny różnicowy?i=30a. 1.Ochrona od porażeń prąde elektryczny Z punktu widzenia ochrony przeciwporażeniowej sieć odbiorcza będzie pracować w układzie TN-S z osobnyi przewodai ochronnyi PE i przewode neutralnyi N. Rozdział przewodu PEN na przewód PE i N w rozdzielnicy RG punkt rozdziału należy uzieić. Dla wszystkich tablic rozdzielczych projektuje się syste prądu przeiennego 5-przewodowy (L1,L2,L3, N i PE). Jako środek ochrony dodatkowej przed dotykie zastosowano szybkie saoczynne wyłączenie zasilania. Dodatkowo w obwodach gniazd zastosowano wyłączniki przeciwporażeniowe różnicowoprądowe o znaionowy prądzie różnicowy 0,03A. 2.Ochrona odgroowa. Instalacje uzieiające Przyjęta klasa ochrony odgroowej IV, zgodnie z obliczeniai, siatka 20x20, na części hali agazynowej jako zwód pionowy zgodnie z norą PN-IEC należy wykorzystać blaszane pokrycie dachu, blacha dachowa d>0,5 warunek norowy spełniony. Przewody odprowadzające z pręta FeZn?8 (stal cynkowana ogniowo) łączyć poprzez złącza kontrolne z wyprowadzeniai od uziou pogrążanego. Metalowe rury spustowe rynien łączyć z przewodai odprowadzającyi in. 30 c nad pozioe gruntu. W tablicy TM zaontować ochronniki przepięć klasy B+C. Wprowadzone do budynku etalowe instalacje oraz listwę PE rozdzielnicy głównej łączyć z główną szyną wyrównawczą przewode LgY Uzio budynku Obowiązkowo wykonać uzio otokowy z taśy Fe-Zn30x4, taśę ułożyć na in. głębokości 0,6 w odległości 1 od obrysu budynku, wyprowadzić końce do połączenia instalacji odgroowej oraz szyny PE w rozdzielnicy głównej. Wykonać poiary powykonawcze, w przypadku gdy zierzona rezystancja będzie większa niż R>10oh należy przy końcach wyprowadzeń uzupełnić o uzio pionowy pogrążany do uzyskania projektowanej rezystancji R<10oh. 3.Syste sterowania drzwiai wydzielenia p.poż. Zaprojektowano syste sterowania drzwiai wydzielenia p.poż w oparciu o centralę typu BUZ. Centralę należy instalować wewnątrz budynku w iejscu dobrej cyrkulacji powietrza, tak by wskaźniki diodowe stanu pracy były dobrze widoczne. W iarę ożliwości centralę uieszczać w iejscu oddalony iniu 15c od instalacji silnoprądowych. Należy zapewnić stały dostęp w celach konserwacyjnych. Przyciski zwalniające ontować w pobliżu zaknięcia ogniowego w widoczny i łatwo dostępny - 3 -

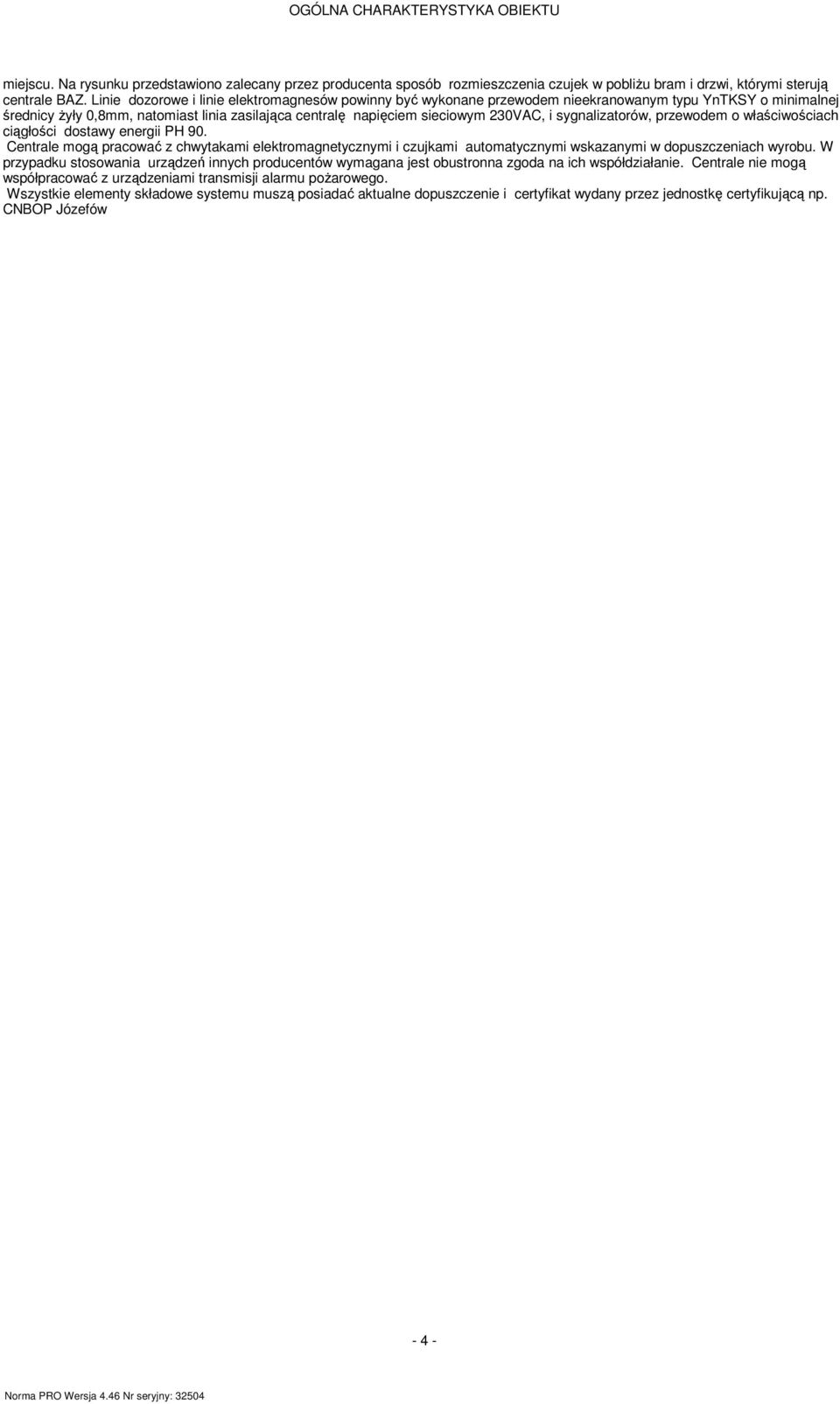

4 OGÓLNA CHARAKTERYSTYKA OBIEKTU iejscu. Na rysunku przedstawiono zalecany przez producenta sposób rozieszczenia czujek w pobliżu bra i drzwi, któryi sterują centrale BAZ. Linie dozorowe i linie elektroagnesów powinny być wykonane przewode nieekranowany typu YnTKSY o inialnej średnicy żyły 0,8, natoiast linia zasilająca centralę napięcie sieciowy 230VAC, i sygnalizatorów, przewode o właściwościach ciągłości dostawy energii PH 90. Centrale ogą pracować z chwytakai elektroagnetycznyi i czujkai autoatycznyi wskazanyi w dopuszczeniach wyrobu. W przypadku stosowania urządzeń innych producentów wyagana jest obustronna zgoda na ich współdziałanie. Centrale nie ogą współpracować z urządzeniai transisji alaru pożarowego. Wszystkie eleenty składowe systeu uszą posiadać aktualne dopuszczenie i certyfikat wydany przez jednostkę certyfikującą np. CNBOP Józefów - 4 -

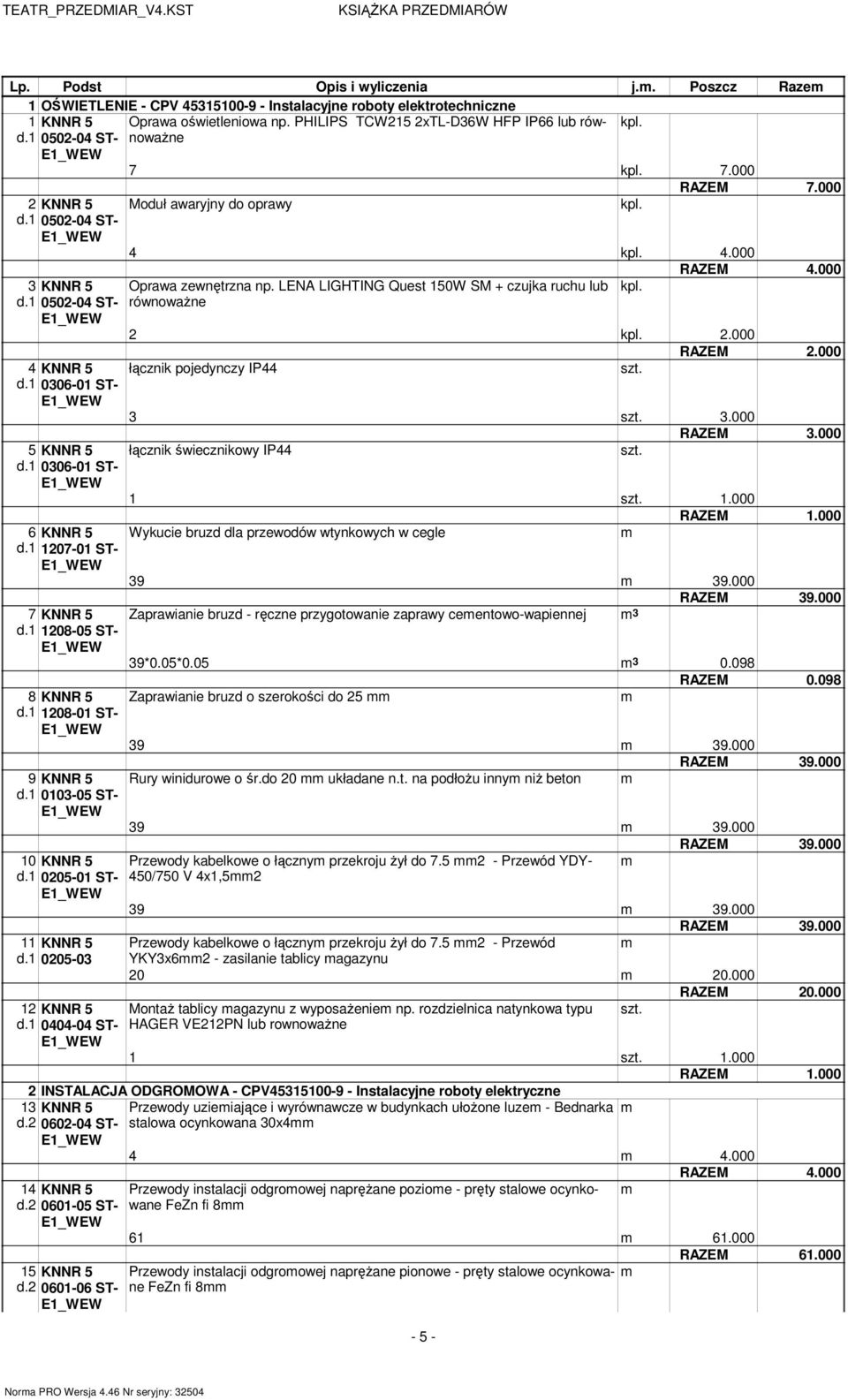

5 KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.. Poszcz Raze 1 OŚWIETLENIE - CPV Instalacyjne roboty elektrotechniczne 1 KNNR 5 Oprawa oświetleniowa np. PHILIPS TCW215 2xTL-D36W HFP IP66 lub równoważne kpl. d ST- 7 kpl KNNR 5 d ST- 3 KNNR 5 d ST- 4 KNNR 5 d ST- 5 KNNR 5 d ST- 6 KNNR 5 d ST- 7 KNNR 5 d ST- 8 KNNR 5 d ST- 9 KNNR 5 d ST- 10 KNNR 5 d ST- 11 KNNR 5 d KNNR 5 d ST- Moduł awaryjny do oprawy kpl. RAZEM kpl RAZEM Oprawa zewnętrzna np. LENA LIGHTING Quest 150W SM + czujka ruchu lub kpl. równoważne 2 kpl łącznik pojedynczy IP RAZEM łącznik świecznikowy IP RAZEM Wykucie bruzd dla przewodów wtynkowych w cegle RAZEM Zaprawianie bruzd - ręczne przygotowanie zaprawy ceentowo-wapiennej 3 39*0.05* RAZEM Zaprawianie bruzd o szerokości do RAZEM Rury winidurowe o śr.do 20 układane n.t. na podłożu inny niż beton RAZEM Przewody kabelkowe o łączny przekroju żył do Przewód YDY- 450/750 V 4x1, RAZEM Przewody kabelkowe o łączny przekroju żył do Przewód YKY3x62 - zasilanie tablicy agazynu RAZEM Montaż tablicy agazynu z wyposażenie np. rozdzielnica natynkowa typu HAGER VE212PN lub rownoważne RAZEM INSTALACJA ODGROMOWA - CPV Instalacyjne roboty elektryczne 13 d.2 KNNR ST- 14 KNNR 5 d ST- 15 KNNR 5 d ST- Przewody uzieiające i wyrównawcze w budynkach ułożone luze - Bednarka stalowa ocynkowana 30x RAZEM Przewody instalacji odgroowej naprężane pozioe - pręty stalowe ocynkowane FeZn fi RAZEM Przewody instalacji odgroowej naprężane pionowe - pręty stalowe ocynkowane FeZn fi 8-5 -

6 KSIĄŻKA PRZEDMIARÓW Lp. Podst Opis i wyliczenia j.. Poszcz Raze 4* RAZEM KNNR 5 d ST- 17 KNNR 5 d ST- 18 KNNR 5 d ST- Przewody instalacji odgroowej naprężane pionowe - szpilki poiedziowane o długości 1, RAZEM Rury ochronne z PCW o śr.do 50 - rura grubościenna RAZEM Łączenie przewodów instalacji odgroowej lub przewodów wyrównawczych z bednarki o przekroju do na ścianie lub konstrukcji zbrojenia RAZEM POMIARY - CPV Instalacyjne roboty elektryczne 19 KNNR 5 Badania i poiary instalacji uzieiającej (pierwszy poiar) d ST KNNR 5 d ST- 21 KNNR 5 d ST- 22 KNNR 5 d ST- 23 KNR d ST- 24 KNR d ST- 25 KNNR 5 d KNNR 5 d Badania i poiary instalacji uzieiającej (każdy następny poiar) RAZEM Sprawdzenie saoczynnego wyłączania zasilania (pierwsza próba) prób. 2 prób Sprawdzenie saoczynnego wyłączania zasilania (następna próba) prób. 8 prób RAZEM Poiary natężenia oświetlenia - pierwszy kpl. 5 poiarów dok.na stanowisku kpl.po. 2 kpl.po. Poiary natężenia oświetlenia - każdy dalszy kpl.poiarów dok.na ty say stanowisku kpl.po. 8 kpl.po. Badania i poiary instalacji uzieiającej (pierwszy poiar) RAZEM Badania i poiary instalacji uzieiającej (każdy następny poiar) RAZEM

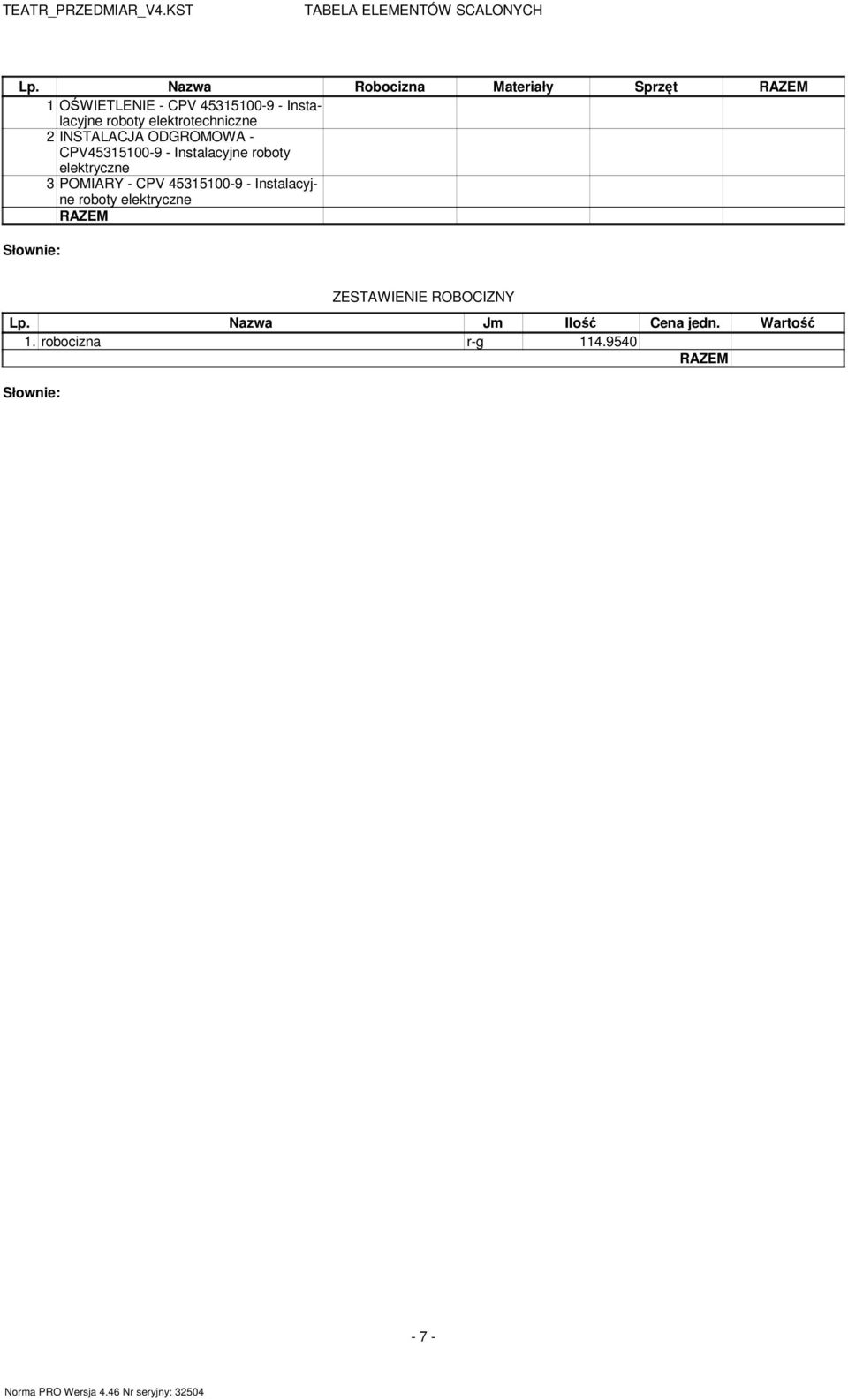

7 TABELA ELEMENTÓW SCALONYCH Lp. Nazwa Robocizna Materiały Sprzęt RAZEM 1 OŚWIETLENIE - CPV Instalacyjne roboty elektrotechniczne 2 INSTALACJA ODGROMOWA - CPV Instalacyjne roboty elektryczne 3 POMIARY - CPV Instalacyjne roboty elektryczne RAZEM ZESTAWIENIE ROBOCIZNY Lp. Nazwa J Ilość Cena jedn. Wartość 1. robocizna r-g RAZEM - 7 -

8 ZESTAWIENIE MATERIAŁÓW Lp. Nazwa J Ilość Il inw. Il wyk. Cena jedn. 1. Bednarka stalowa ocynkowana kg x4 2. pręty stalowe ocynkowane FeZn fi szpilki poiedziowane o długości ,5 4. uchwyty szt Piasek uszlachetniony Ceent CEM I 42,5 - workowany t rura grubościenna uchwyty do rur z PCW szt Śruby stal.z podkładk.i nakrętk. kg M Montaż tablicy agazynu z szt wyposażenie np. rozdzielnica natynkowa typu HAGER VE212PN lub rownoważne 11. Oprawa oświetleniowa np. szt PHILIPS TCW215 2xTL- D36W HFP IP66 lub równoważne 12. Oprawa zewnętrzna np. LENA szt LIGHTING Quest 150W SM + czujka ruchu lub równoważne 13. Moduł awaryjny do oprawy szt łącznik świecznikowy IP44 szt łącznik pojedynczy IP44 szt Rura instalacyjna gładka RB Złączka kopensacyjan do szt rur ZCL wsporniki naciągowe szt wsporniki przelotowe szt złącza kontrolne szt złącza rynnowe szt złączki przelotowe kabłąkowe szt naprężające 23. Przewód YDY-450/750 V 4x1, Przewody kabelkowe o łączny przekroju żył do Przewód YKY3x Kołki uniw. rozpor. z wkrętai szt ateriały poocnicze zł RAZEM Grupa Wartość Dostawca Cena dostawcy Rabat aksyalny Rabat zastosowany ZESTAWIENIE SPRZĘTU Lp. Nazwa J Ilość Cena jedn. Wartość 1. spawarka elektryczna wirująca 300 A -g RAZEM - 8 -
