INSTRUKCJA OBSŁUGI I UŻYTKOWANIA PIEKARNIKA Z TOSTEREM MODEL: SE995XT

Transkrypt

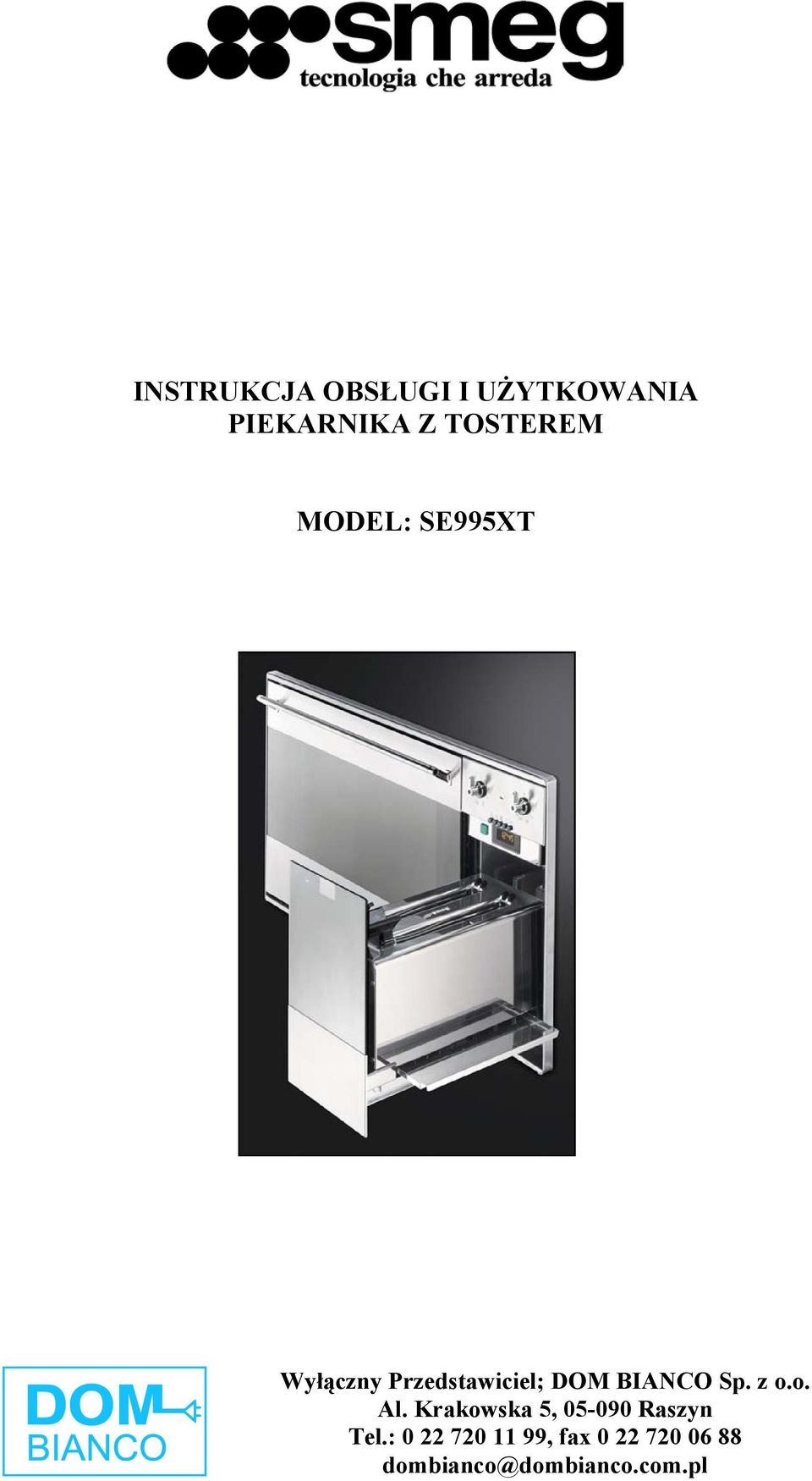

1 INSTRUKCJA OBSŁUGI I UŻYTKOWANIA PIEKARNIKA Z TOSTEREM MODEL: SE995XT Wyłączny Przedstawiciel; DOM BIANCO Sp. z o.o. Al. Krakowska 5, Raszyn Tel.: , fax dombianco@dombianco.com.pl

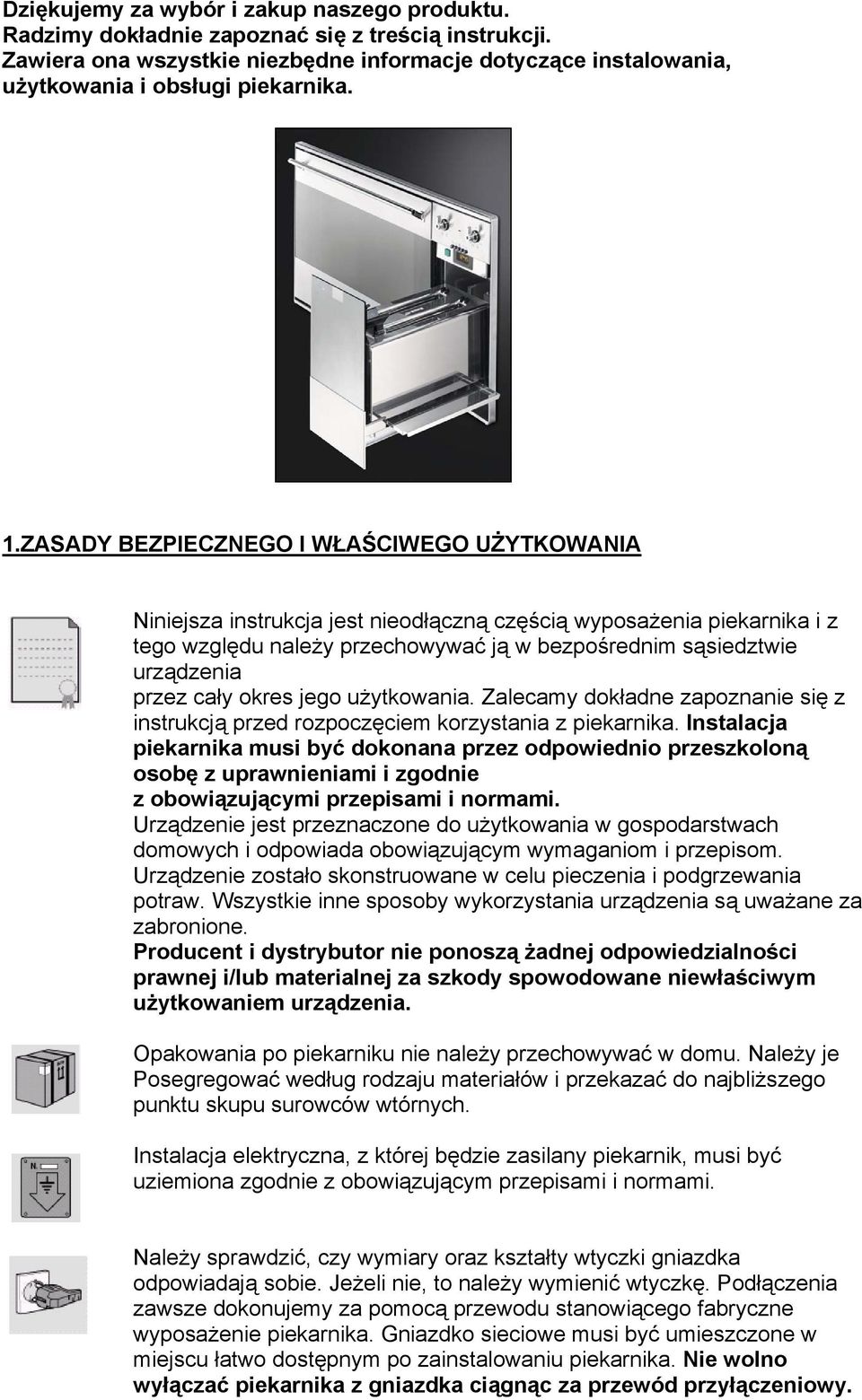

2 Dziękujemy za wybór i zakup naszego produktu. Radzimy dokładnie zapoznać się z treścią instrukcji. Zawiera ona wszystkie niezbędne informacje dotyczące instalowania, użytkowania i obsługi piekarnika. 1.ZASADY BEZPIECZNEGO I WŁAŚCIWEGO UŻYTKOWANIA Niniejsza instrukcja jest nieodłączną częścią wyposażenia piekarnika i z tego względu należy przechowywać ją w bezpośrednim sąsiedztwie urządzenia przez cały okres jego użytkowania. Zalecamy dokładne zapoznanie się z instrukcją przed rozpoczęciem korzystania z piekarnika. Instalacja piekarnika musi być dokonana przez odpowiednio przeszkoloną osobę z uprawnieniami i zgodnie z obowiązującymi przepisami i normami. Urządzenie jest przeznaczone do użytkowania w gospodarstwach domowych i odpowiada obowiązującym wymaganiom i przepisom. Urządzenie zostało skonstruowane w celu pieczenia i podgrzewania potraw. Wszystkie inne sposoby wykorzystania urządzenia są uważane za zabronione. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności prawnej i/lub materialnej za szkody spowodowane niewłaściwym użytkowaniem urządzenia. Opakowania po piekarniku nie należy przechowywać w domu. Należy je Posegregować według rodzaju materiałów i przekazać do najbliższego punktu skupu surowców wtórnych. Instalacja elektryczna, z której będzie zasilany piekarnik, musi być uziemiona zgodnie z obowiązującym przepisami i normami. Należy sprawdzić, czy wymiary oraz kształty wtyczki gniazdka odpowiadają sobie. Jeżeli nie, to należy wymienić wtyczkę. Podłączenia zawsze dokonujemy za pomocą przewodu stanowiącego fabryczne wyposażenie piekarnika. Gniazdko sieciowe musi być umieszczone w miejscu łatwo dostępnym po zainstalowaniu piekarnika. Nie wolno wyłączać piekarnika z gniazdka ciągnąc za przewód przyłączeniowy.

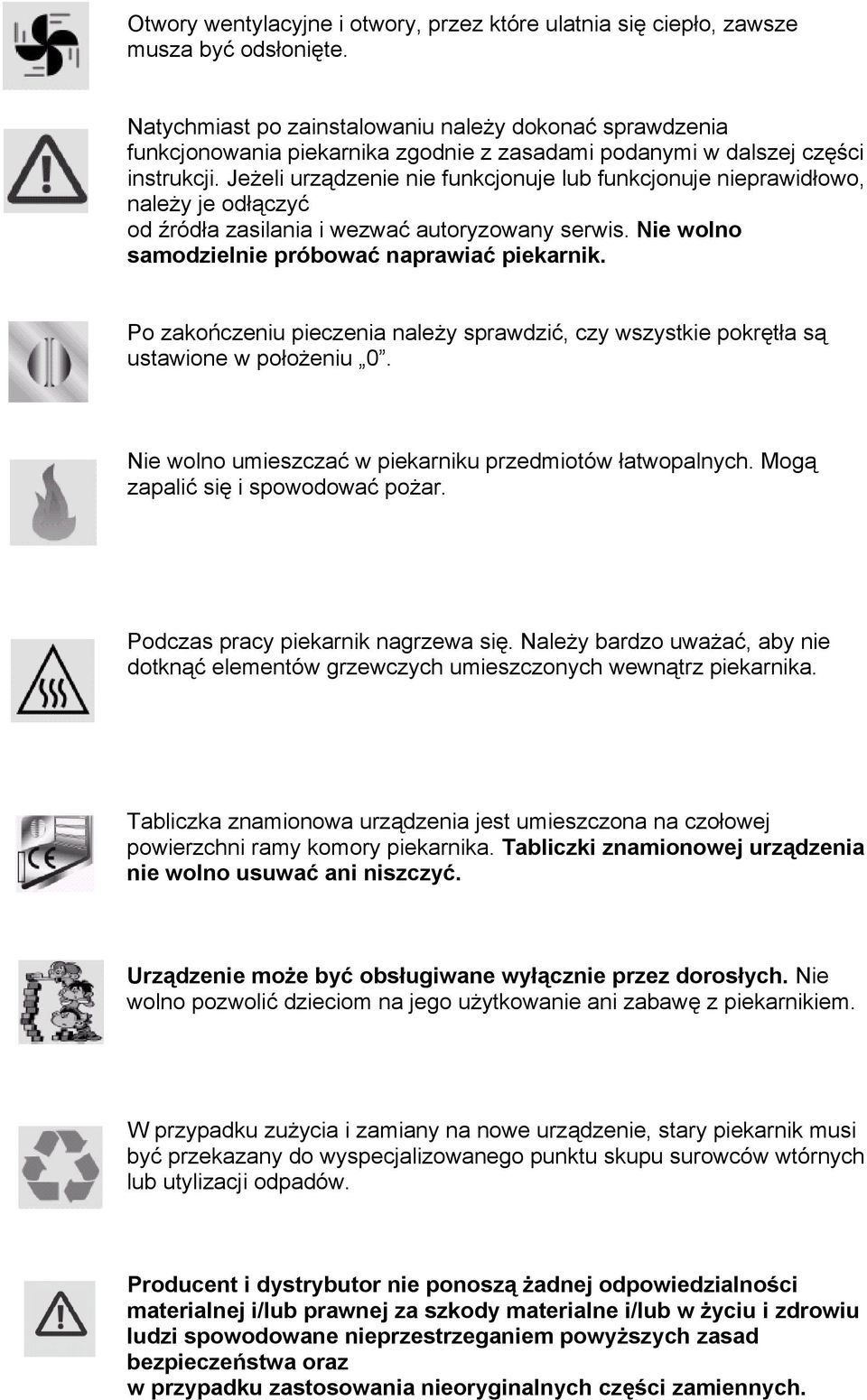

3 Otwory wentylacyjne i otwory, przez które ulatnia się ciepło, zawsze musza być odsłonięte. Natychmiast po zainstalowaniu należy dokonać sprawdzenia funkcjonowania piekarnika zgodnie z zasadami podanymi w dalszej części instrukcji. Jeżeli urządzenie nie funkcjonuje lub funkcjonuje nieprawidłowo, należy je odłączyć od źródła zasilania i wezwać autoryzowany serwis. Nie wolno samodzielnie próbować naprawiać piekarnik. Po zakończeniu pieczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu 0. Nie wolno umieszczać w piekarniku przedmiotów łatwopalnych. Mogą zapalić się i spowodować pożar. Podczas pracy piekarnik nagrzewa się. Należy bardzo uważać, aby nie dotknąć elementów grzewczych umieszczonych wewnątrz piekarnika. Tabliczka znamionowa urządzenia jest umieszczona na czołowej powierzchni ramy komory piekarnika. Tabliczki znamionowej urządzenia nie wolno usuwać ani niszczyć. Urządzenie może być obsługiwane wyłącznie przez dorosłych. Nie wolno pozwolić dzieciom na jego użytkowanie ani zabawę z piekarnikiem. W przypadku zużycia i zamiany na nowe urządzenie, stary piekarnik musi być przekazany do wyspecjalizowanego punktu skupu surowców wtórnych lub utylizacji odpadów. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności materialnej i/lub prawnej za szkody materialne i/lub w życiu i zdrowiu ludzi spowodowane nieprzestrzeganiem powyższych zasad bezpieczeństwa oraz w przypadku zastosowania nieoryginalnych części zamiennych.

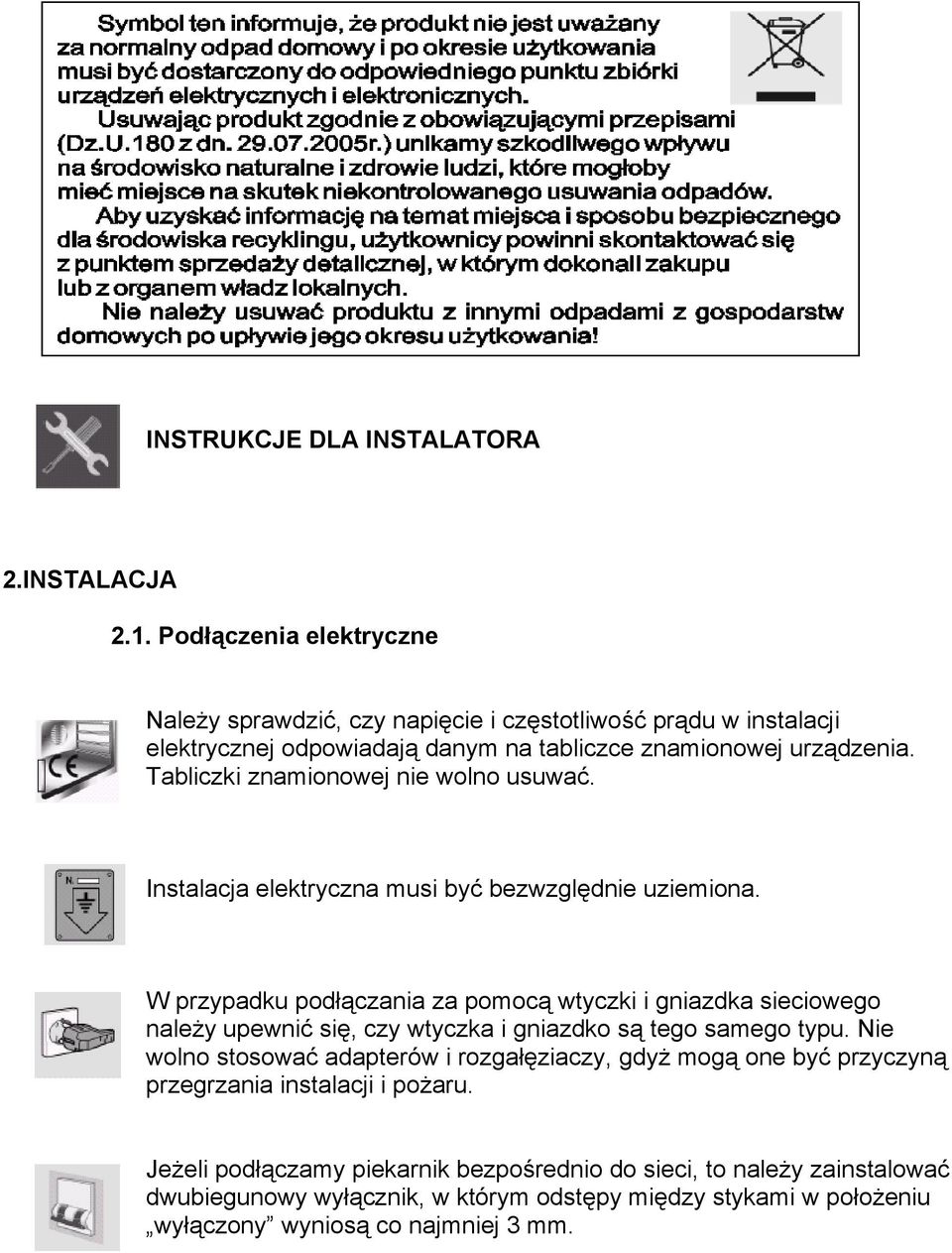

4 INSTRUKCJE DLA INSTALATORA 2.INSTALACJA 2.1. Podłączenia elektryczne Należy sprawdzić, czy napięcie i częstotliwość prądu w instalacji elektrycznej odpowiadają danym na tabliczce znamionowej urządzenia. Tabliczki znamionowej nie wolno usuwać. Instalacja elektryczna musi być bezwzględnie uziemiona. W przypadku podłączania za pomocą wtyczki i gniazdka sieciowego należy upewnić się, czy wtyczka i gniazdko są tego samego typu. Nie wolno stosować adapterów i rozgałęziaczy, gdyż mogą one być przyczyną przegrzania instalacji i pożaru. Jeżeli podłączamy piekarnik bezpośrednio do sieci, to należy zainstalować dwubiegunowy wyłącznik, w którym odstępy między stykami w położeniu wyłączony wyniosą co najmniej 3 mm.

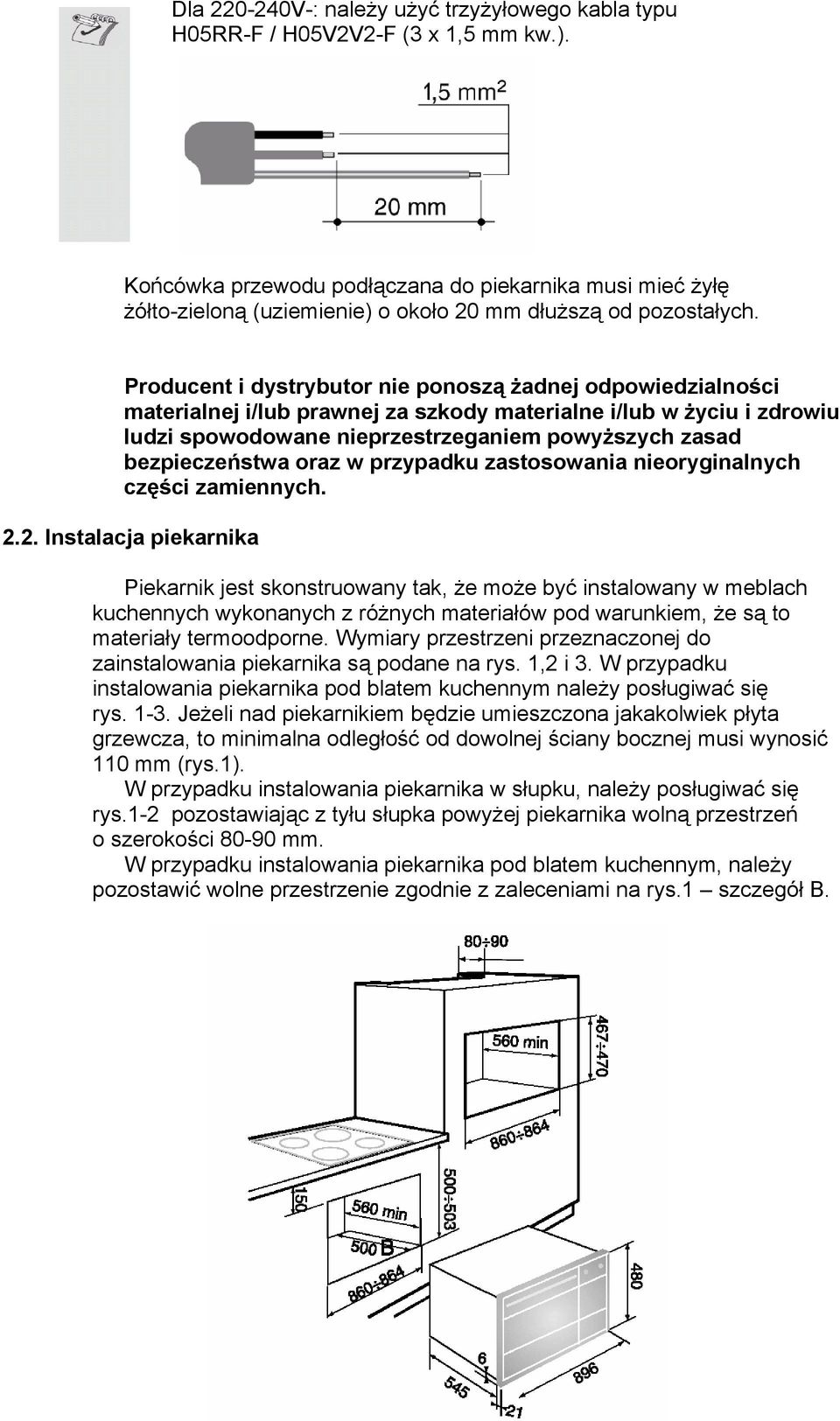

5 Dla V-: należy użyć trzyżyłowego kabla typu H05RR-F / H05V2V2-F (3 x 1,5 mm kw.). Końcówka przewodu podłączana do piekarnika musi mieć żyłę żółto-zieloną (uziemienie) o około 20 mm dłuższą od pozostałych. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności materialnej i/lub prawnej za szkody materialne i/lub w życiu i zdrowiu ludzi spowodowane nieprzestrzeganiem powyższych zasad bezpieczeństwa oraz w przypadku zastosowania nieoryginalnych części zamiennych Instalacja piekarnika Piekarnik jest skonstruowany tak, że może być instalowany w meblach kuchennych wykonanych z różnych materiałów pod warunkiem, że są to materiały termoodporne. Wymiary przestrzeni przeznaczonej do zainstalowania piekarnika są podane na rys. 1,2 i 3. W przypadku instalowania piekarnika pod blatem kuchennym należy posługiwać się rys Jeżeli nad piekarnikiem będzie umieszczona jakakolwiek płyta grzewcza, to minimalna odległość od dowolnej ściany bocznej musi wynosić 110 mm (rys.1). W przypadku instalowania piekarnika w słupku, należy posługiwać się rys.1-2 pozostawiając z tyłu słupka powyżej piekarnika wolną przestrzeń o szerokości mm. W przypadku instalowania piekarnika pod blatem kuchennym, należy pozostawić wolne przestrzenie zgodnie z zaleceniami na rys.1 szczegół B.

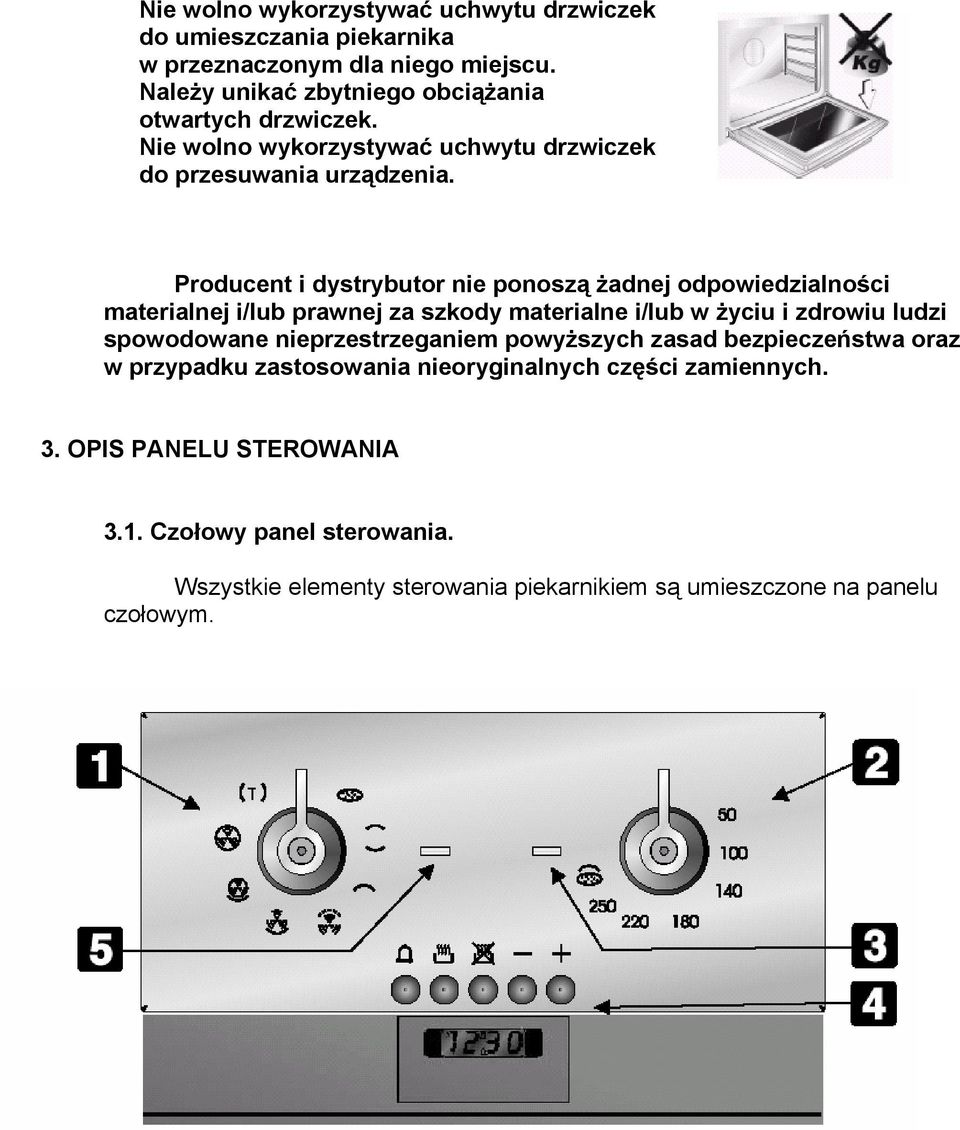

6 Nie wolno wykorzystywać uchwytu drzwiczek do umieszczania piekarnika w przeznaczonym dla niego miejscu. Należy unikać zbytniego obciążania otwartych drzwiczek. Nie wolno wykorzystywać uchwytu drzwiczek do przesuwania urządzenia. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności materialnej i/lub prawnej za szkody materialne i/lub w życiu i zdrowiu ludzi spowodowane nieprzestrzeganiem powyższych zasad bezpieczeństwa oraz w przypadku zastosowania nieoryginalnych części zamiennych. 3. OPIS PANELU STEROWANIA 3.1. Czołowy panel sterowania. Wszystkie elementy sterowania piekarnikiem są umieszczone na panelu czołowym.

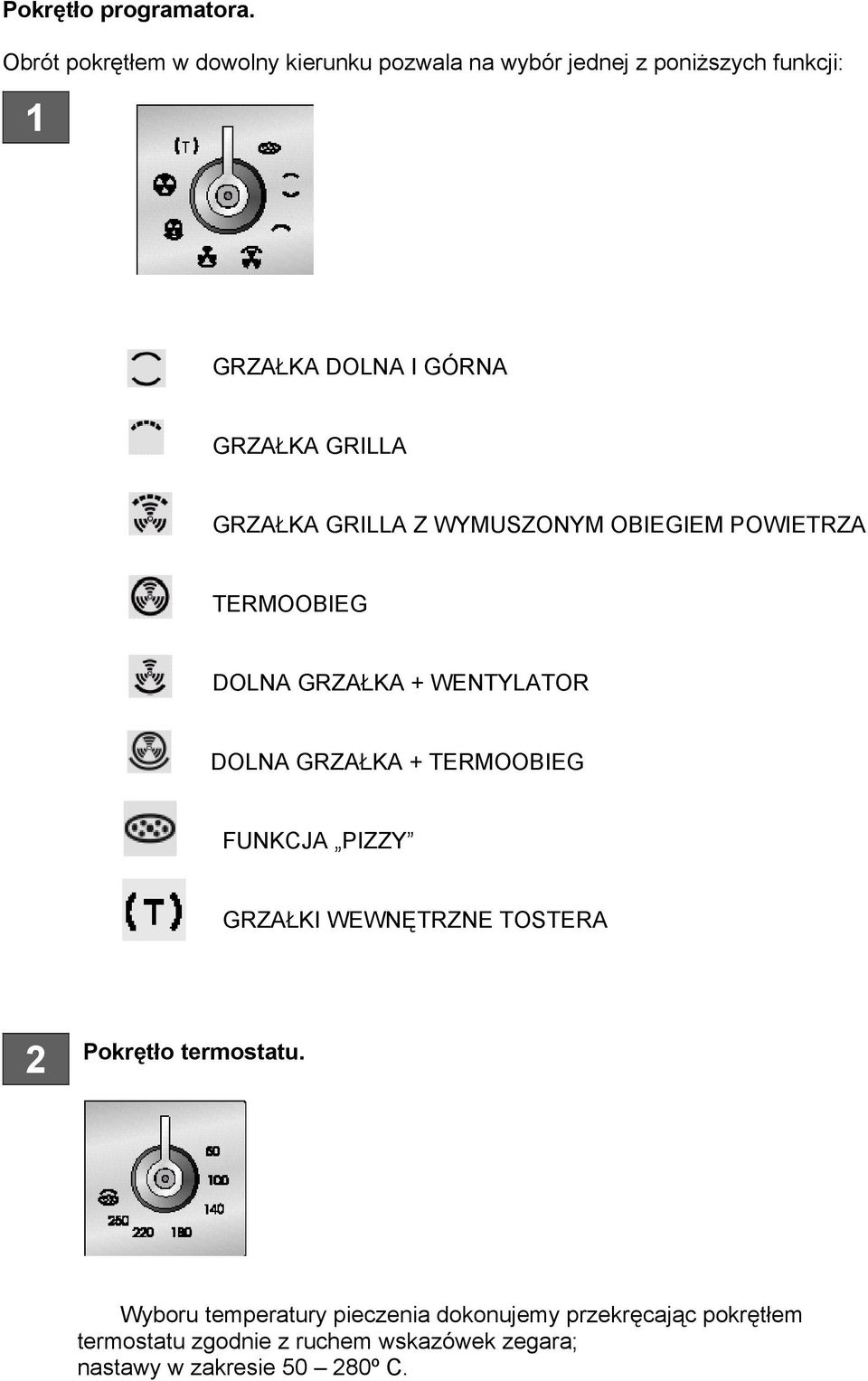

7 Pokrętło programatora. Obrót pokrętłem w dowolny kierunku pozwala na wybór jednej z poniższych funkcji: 1 GRZAŁKA DOLNA I GÓRNA GRZAŁKA GRILLA GRZAŁKA GRILLA Z WYMUSZONYM OBIEGIEM POWIETRZA TERMOOBIEG DOLNA GRZAŁKA + WENTYLATOR DOLNA GRZAŁKA + TERMOOBIEG FUNKCJA PIZZY GRZAŁKI WEWNĘTRZNE TOSTERA 2 Pokrętło termostatu. Wyboru temperatury pieczenia dokonujemy przekręcając pokrętłem termostatu zgodnie z ruchem wskazówek zegara; nastawy w zakresie º C.

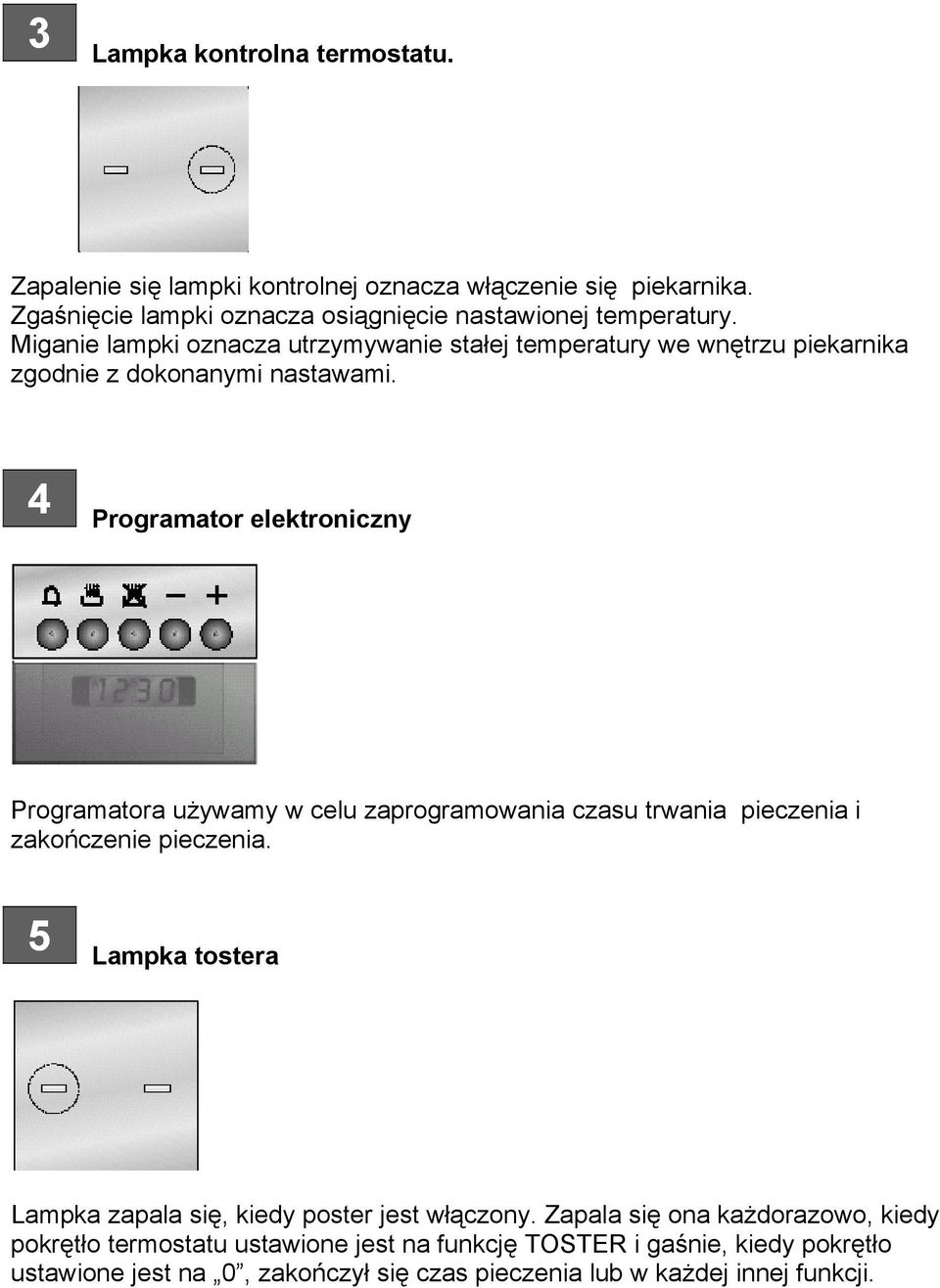

8 3 Lampka kontrolna termostatu. Zapalenie się lampki kontrolnej oznacza włączenie się piekarnika. Zgaśnięcie lampki oznacza osiągnięcie nastawionej temperatury. Miganie lampki oznacza utrzymywanie stałej temperatury we wnętrzu piekarnika zgodnie z dokonanymi nastawami. 4 Programator elektroniczny Programatora używamy w celu zaprogramowania czasu trwania pieczenia i zakończenie pieczenia. 5 Lampka tostera Lampka zapala się, kiedy poster jest włączony. Zapala się ona każdorazowo, kiedy pokrętło termostatu ustawione jest na funkcję TOSTER i gaśnie, kiedy pokrętło ustawione jest na 0, zakończył się czas pieczenia lub w każdej innej funkcji.

9 3.2 Programator elektroniczny. WYKAZ I OBJAŚNIENIE SYMBOLI Przycisk minutnika Przycisk zakończenia czasu pieczenia Przycisk czasu trwania pieczenia Cofanie czasu na zegarze Przesuwanie czasu na zegarze do przodu Ustawianie aktualnego czasu. Po podłączeniu urządzenia do prądu (lub podczas czasowego braku dopływu prądu do urządzenia) wartości na wyświetlaczu migają, wskazując 0:00. W celu ustawienia aktualnego czasu należy wcisnąć przycisk. Następnie, wciskając + lub - ustawiamy aktualny czas, przy czym wartości na wyświetlaczu będą się zmieniały o 5 sekund, aż do uzyskania właściwej wartości. Przed ustawieniem programatora, wybierz żądaną funkcję i temperaturę. Kiedy używasz tostera, po prostu włącz funkcję TOSTER.

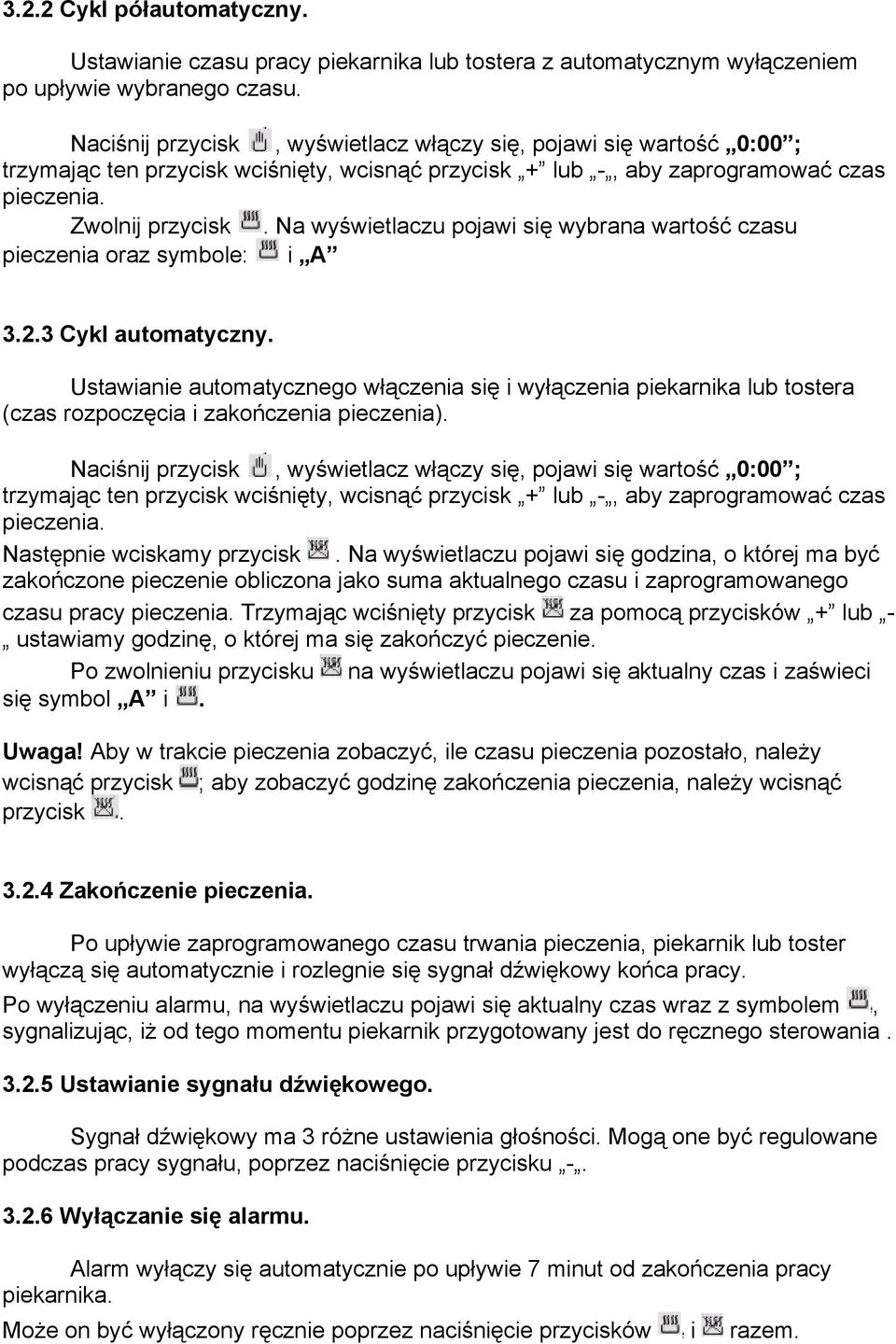

10 3.2.2 Cykl półautomatyczny. Ustawianie czasu pracy piekarnika lub tostera z automatycznym wyłączeniem po upływie wybranego czasu. Naciśnij przycisk, wyświetlacz włączy się, pojawi się wartość 0:00 ; trzymając ten przycisk wciśnięty, wcisnąć przycisk + lub -, aby zaprogramować czas pieczenia. Zwolnij przycisk. Na wyświetlaczu pojawi się wybrana wartość czasu pieczenia oraz symbole: i A Cykl automatyczny. Ustawianie automatycznego włączenia się i wyłączenia piekarnika lub tostera (czas rozpoczęcia i zakończenia pieczenia). Naciśnij przycisk, wyświetlacz włączy się, pojawi się wartość 0:00 ; trzymając ten przycisk wciśnięty, wcisnąć przycisk + lub -, aby zaprogramować czas pieczenia. Następnie wciskamy przycisk. Na wyświetlaczu pojawi się godzina, o której ma być zakończone pieczenie obliczona jako suma aktualnego czasu i zaprogramowanego czasu pracy pieczenia. Trzymając wciśnięty przycisk za pomocą przycisków + lub - ustawiamy godzinę, o której ma się zakończyć pieczenie. Po zwolnieniu przycisku na wyświetlaczu pojawi się aktualny czas i zaświeci się symbol A i. Uwaga! Aby w trakcie pieczenia zobaczyć, ile czasu pieczenia pozostało, należy wcisnąć przycisk ; aby zobaczyć godzinę zakończenia pieczenia, należy wcisnąć przycisk Zakończenie pieczenia. Po upływie zaprogramowanego czasu trwania pieczenia, piekarnik lub toster wyłączą się automatycznie i rozlegnie się sygnał dźwiękowy końca pracy. Po wyłączeniu alarmu, na wyświetlaczu pojawi się aktualny czas wraz z symbolem, sygnalizując, iż od tego momentu piekarnik przygotowany jest do ręcznego sterowania Ustawianie sygnału dźwiękowego. Sygnał dźwiękowy ma 3 różne ustawienia głośności. Mogą one być regulowane podczas pracy sygnału, poprzez naciśnięcie przycisku Wyłączanie się alarmu. Alarm wyłączy się automatycznie po upływie 7 minut od zakończenia pracy piekarnika. Może on być wyłączony ręcznie poprzez naciśnięcie przycisków i razem.

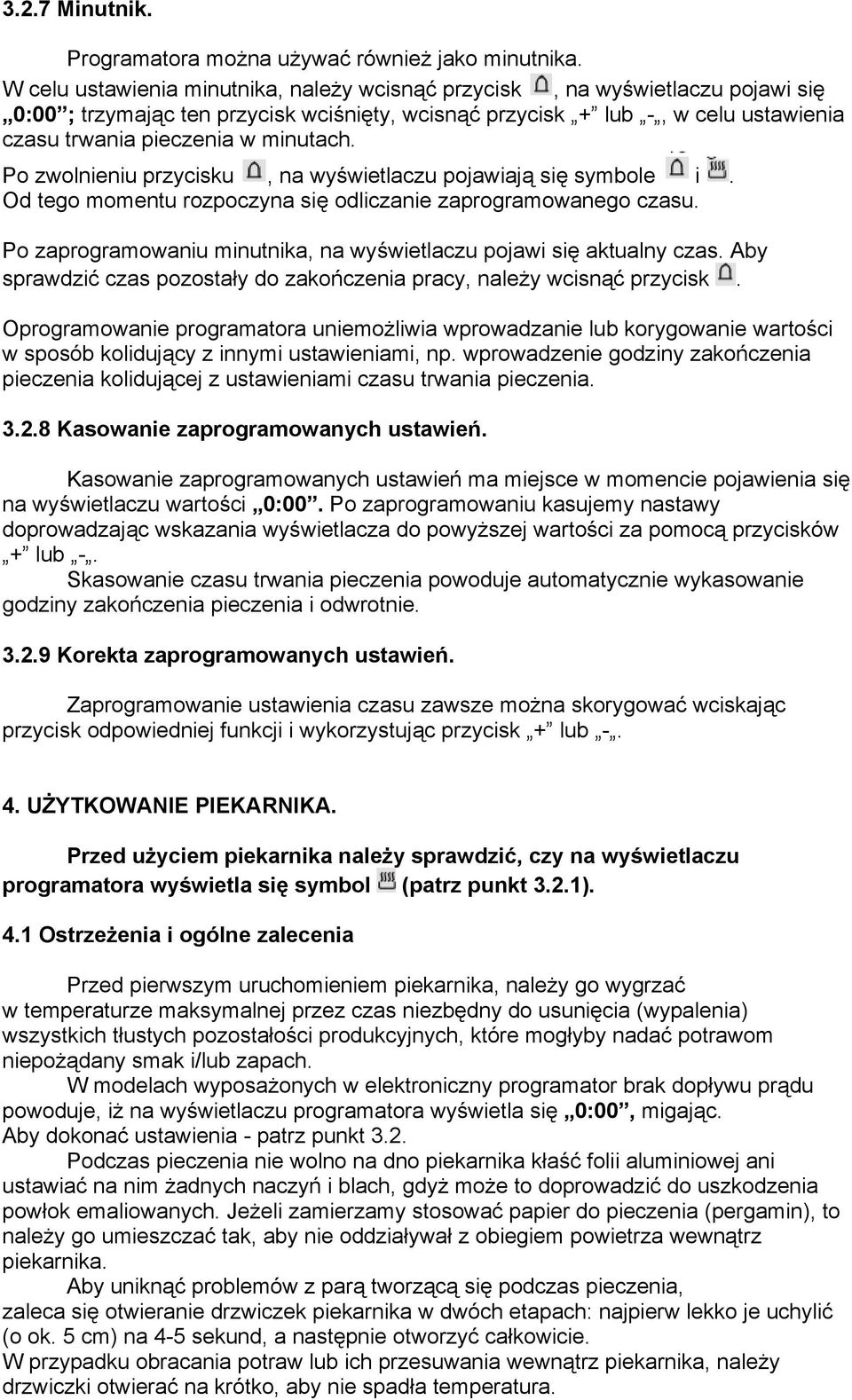

11 3.2.7 Minutnik. Programatora można używać również jako minutnika. W celu ustawienia minutnika, należy wcisnąć przycisk, na wyświetlaczu pojawi się 0:00 ; trzymając ten przycisk wciśnięty, wcisnąć przycisk + lub -, w celu ustawienia czasu trwania pieczenia w minutach. Po zwolnieniu przycisku, na wyświetlaczu pojawiają się symbole i. Od tego momentu rozpoczyna się odliczanie zaprogramowanego czasu. Po zaprogramowaniu minutnika, na wyświetlaczu pojawi się aktualny czas. Aby sprawdzić czas pozostały do zakończenia pracy, należy wcisnąć przycisk. Oprogramowanie programatora uniemożliwia wprowadzanie lub korygowanie wartości w sposób kolidujący z innymi ustawieniami, np. wprowadzenie godziny zakończenia pieczenia kolidującej z ustawieniami czasu trwania pieczenia Kasowanie zaprogramowanych ustawień. Kasowanie zaprogramowanych ustawień ma miejsce w momencie pojawienia się na wyświetlaczu wartości 0:00. Po zaprogramowaniu kasujemy nastawy doprowadzając wskazania wyświetlacza do powyższej wartości za pomocą przycisków + lub -. Skasowanie czasu trwania pieczenia powoduje automatycznie wykasowanie godziny zakończenia pieczenia i odwrotnie Korekta zaprogramowanych ustawień. Zaprogramowanie ustawienia czasu zawsze można skorygować wciskając przycisk odpowiedniej funkcji i wykorzystując przycisk + lub UŻYTKOWANIE PIEKARNIKA. Przed użyciem piekarnika należy sprawdzić, czy na wyświetlaczu programatora wyświetla się symbol (patrz punkt 3.2.1). 4.1 Ostrzeżenia i ogólne zalecenia Przed pierwszym uruchomieniem piekarnika, należy go wygrzać w temperaturze maksymalnej przez czas niezbędny do usunięcia (wypalenia) wszystkich tłustych pozostałości produkcyjnych, które mogłyby nadać potrawom niepożądany smak i/lub zapach. W modelach wyposażonych w elektroniczny programator brak dopływu prądu powoduje, iż na wyświetlaczu programatora wyświetla się 0:00, migając. Aby dokonać ustawienia - patrz punkt 3.2. Podczas pieczenia nie wolno na dno piekarnika kłaść folii aluminiowej ani ustawiać na nim żadnych naczyń i blach, gdyż może to doprowadzić do uszkodzenia powłok emaliowanych. Jeżeli zamierzamy stosować papier do pieczenia (pergamin), to należy go umieszczać tak, aby nie oddziaływał z obiegiem powietrza wewnątrz piekarnika. Aby uniknąć problemów z parą tworzącą się podczas pieczenia, zaleca się otwieranie drzwiczek piekarnika w dwóch etapach: najpierw lekko je uchylić (o ok. 5 cm) na 4-5 sekund, a następnie otworzyć całkowicie. W przypadku obracania potraw lub ich przesuwania wewnątrz piekarnika, należy drzwiczki otwierać na krótko, aby nie spadła temperatura.

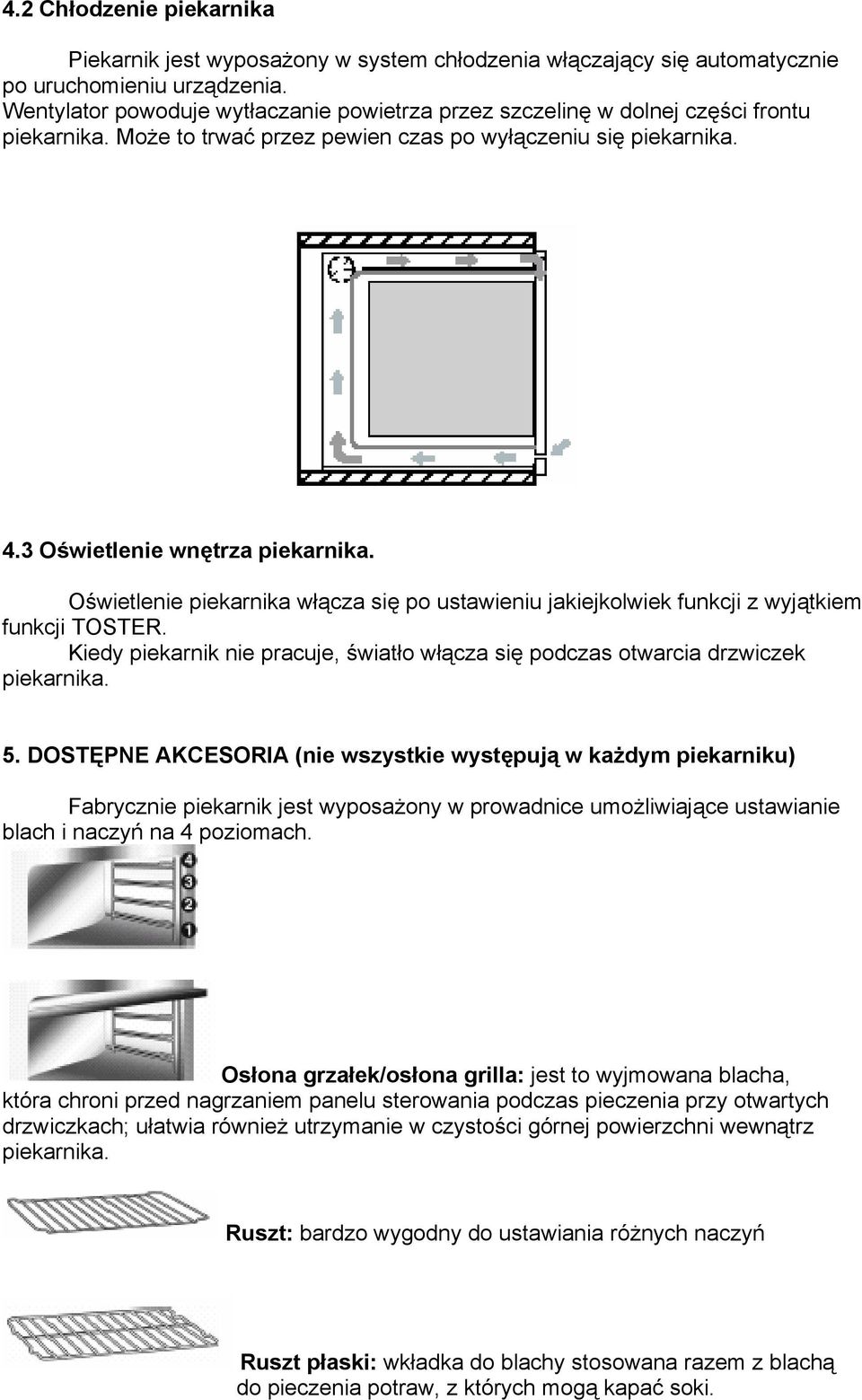

12 4.2 Chłodzenie piekarnika Piekarnik jest wyposażony w system chłodzenia włączający się automatycznie po uruchomieniu urządzenia. Wentylator powoduje wytłaczanie powietrza przez szczelinę w dolnej części frontu piekarnika. Może to trwać przez pewien czas po wyłączeniu się piekarnika. 4.3 Oświetlenie wnętrza piekarnika. Oświetlenie piekarnika włącza się po ustawieniu jakiejkolwiek funkcji z wyjątkiem funkcji TOSTER. Kiedy piekarnik nie pracuje, światło włącza się podczas otwarcia drzwiczek piekarnika. 5. DOSTĘPNE AKCESORIA (nie wszystkie występują w każdym piekarniku) Fabrycznie piekarnik jest wyposażony w prowadnice umożliwiające ustawianie blach i naczyń na 4 poziomach. Osłona grzałek/osłona grilla: jest to wyjmowana blacha, która chroni przed nagrzaniem panelu sterowania podczas pieczenia przy otwartych drzwiczkach; ułatwia również utrzymanie w czystości górnej powierzchni wewnątrz piekarnika. Ruszt: bardzo wygodny do ustawiania różnych naczyń Ruszt płaski: wkładka do blachy stosowana razem z blachą do pieczenia potraw, z których mogą kapać soki.

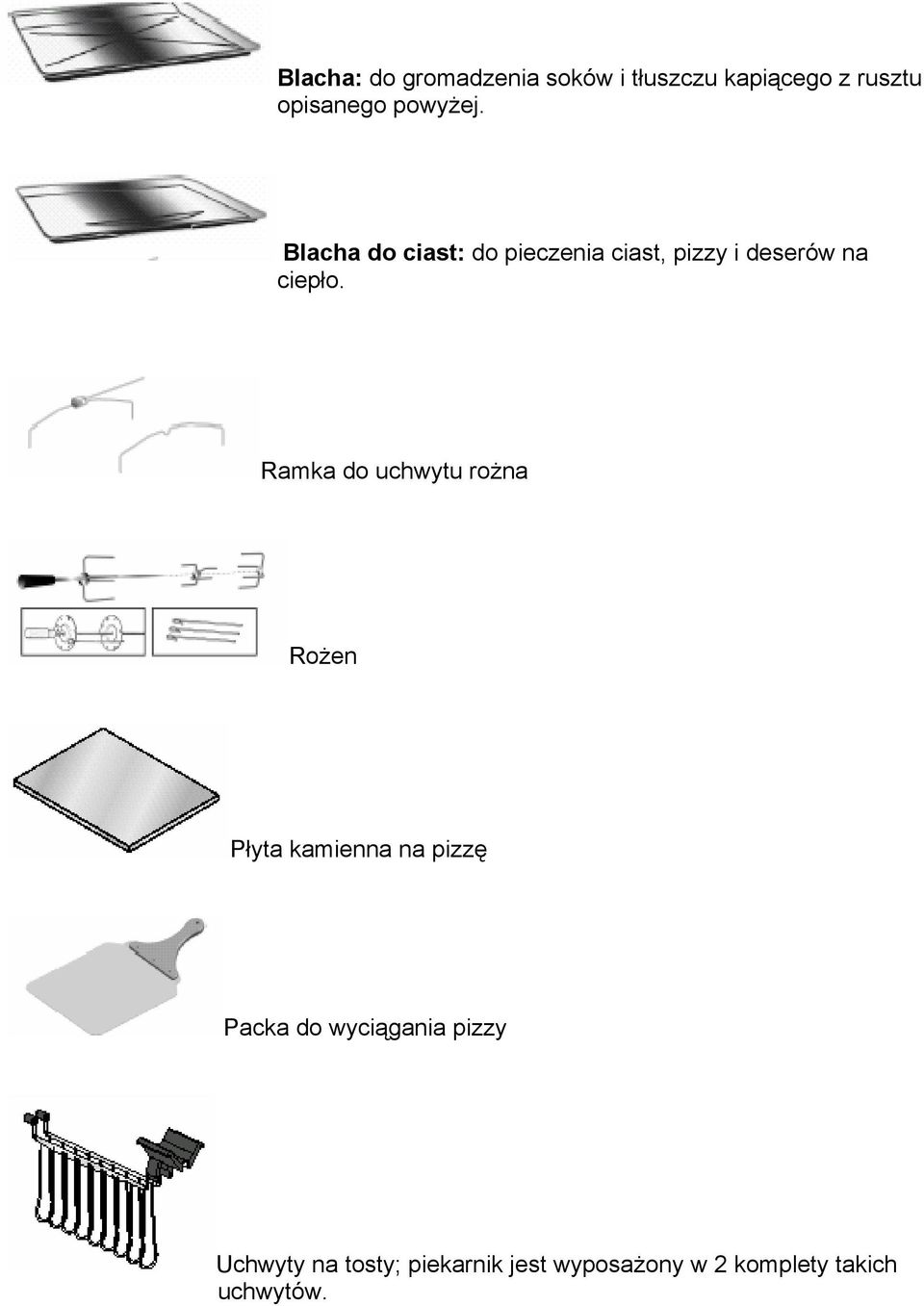

13 Blacha: do gromadzenia soków i tłuszczu kapiącego z rusztu opisanego powyżej. Blacha do ciast: do pieczenia ciast, pizzy i deserów na ciepło. Ramka do uchwytu rożna Rożen Płyta kamienna na pizzę Packa do wyciągania pizzy Uchwyty na tosty; piekarnik jest wyposażony w 2 komplety takich uchwytów.

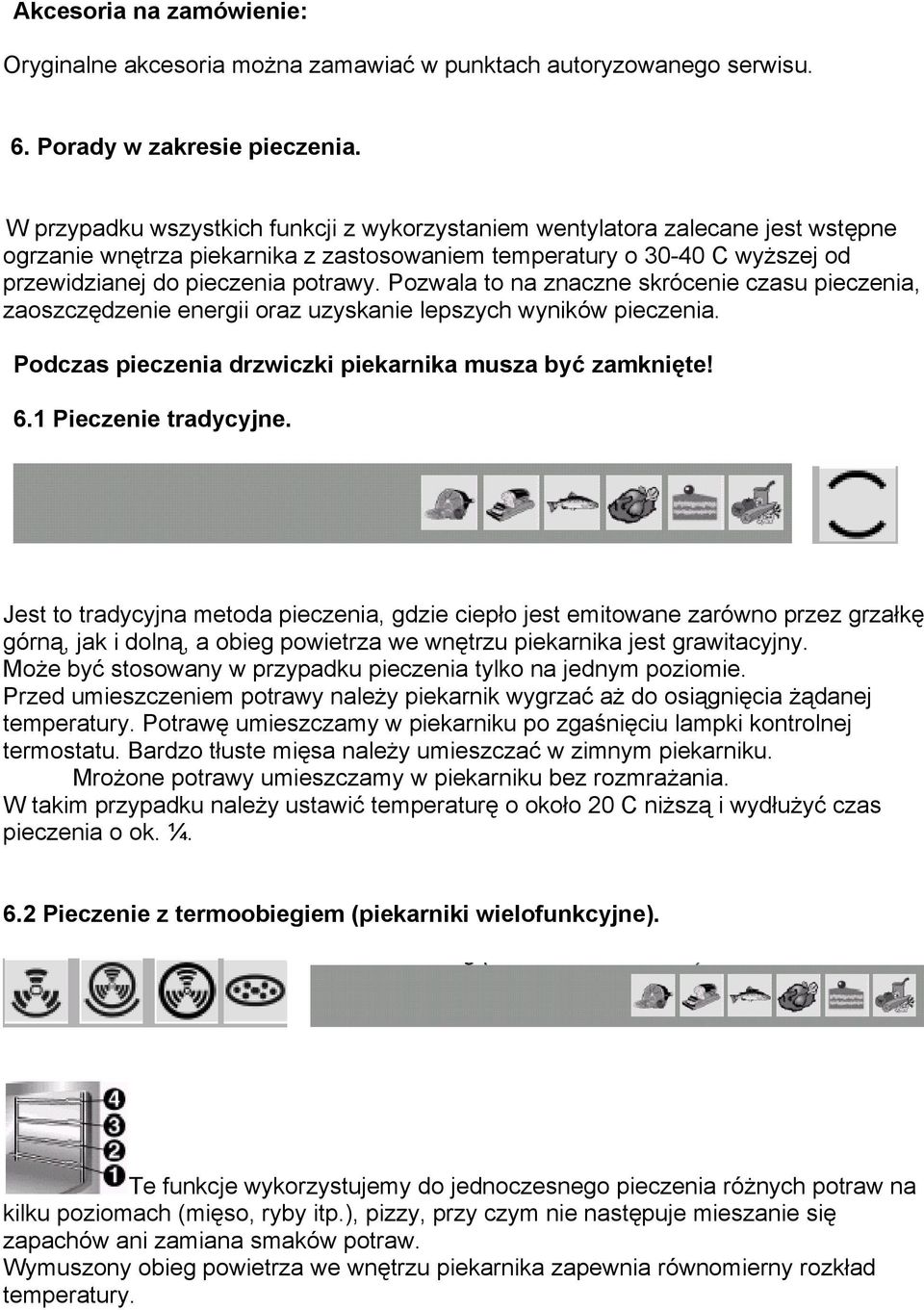

14 Akcesoria na zamówienie: Oryginalne akcesoria można zamawiać w punktach autoryzowanego serwisu. 6. Porady w zakresie pieczenia. W przypadku wszystkich funkcji z wykorzystaniem wentylatora zalecane jest wstępne ogrzanie wnętrza piekarnika z zastosowaniem temperatury o C wyższej od przewidzianej do pieczenia potrawy. Pozwala to na znaczne skrócenie czasu pieczenia, zaoszczędzenie energii oraz uzyskanie lepszych wyników pieczenia. Podczas pieczenia drzwiczki piekarnika musza być zamknięte! 6.1 Pieczenie tradycyjne. Jest to tradycyjna metoda pieczenia, gdzie ciepło jest emitowane zarówno przez grzałkę górną, jak i dolną, a obieg powietrza we wnętrzu piekarnika jest grawitacyjny. Może być stosowany w przypadku pieczenia tylko na jednym poziomie. Przed umieszczeniem potrawy należy piekarnik wygrzać aż do osiągnięcia żądanej temperatury. Potrawę umieszczamy w piekarniku po zgaśnięciu lampki kontrolnej termostatu. Bardzo tłuste mięsa należy umieszczać w zimnym piekarniku. Mrożone potrawy umieszczamy w piekarniku bez rozmrażania. W takim przypadku należy ustawić temperaturę o około 20 C niższą i wydłużyć czas pieczenia o ok. ¼. 6.2 Pieczenie z termoobiegiem (piekarniki wielofunkcyjne). Te funkcje wykorzystujemy do jednoczesnego pieczenia różnych potraw na kilku poziomach (mięso, ryby itp.), pizzy, przy czym nie następuje mieszanie się zapachów ani zamiana smaków potraw. Wymuszony obieg powietrza we wnętrzu piekarnika zapewnia równomierny rozkład temperatury.

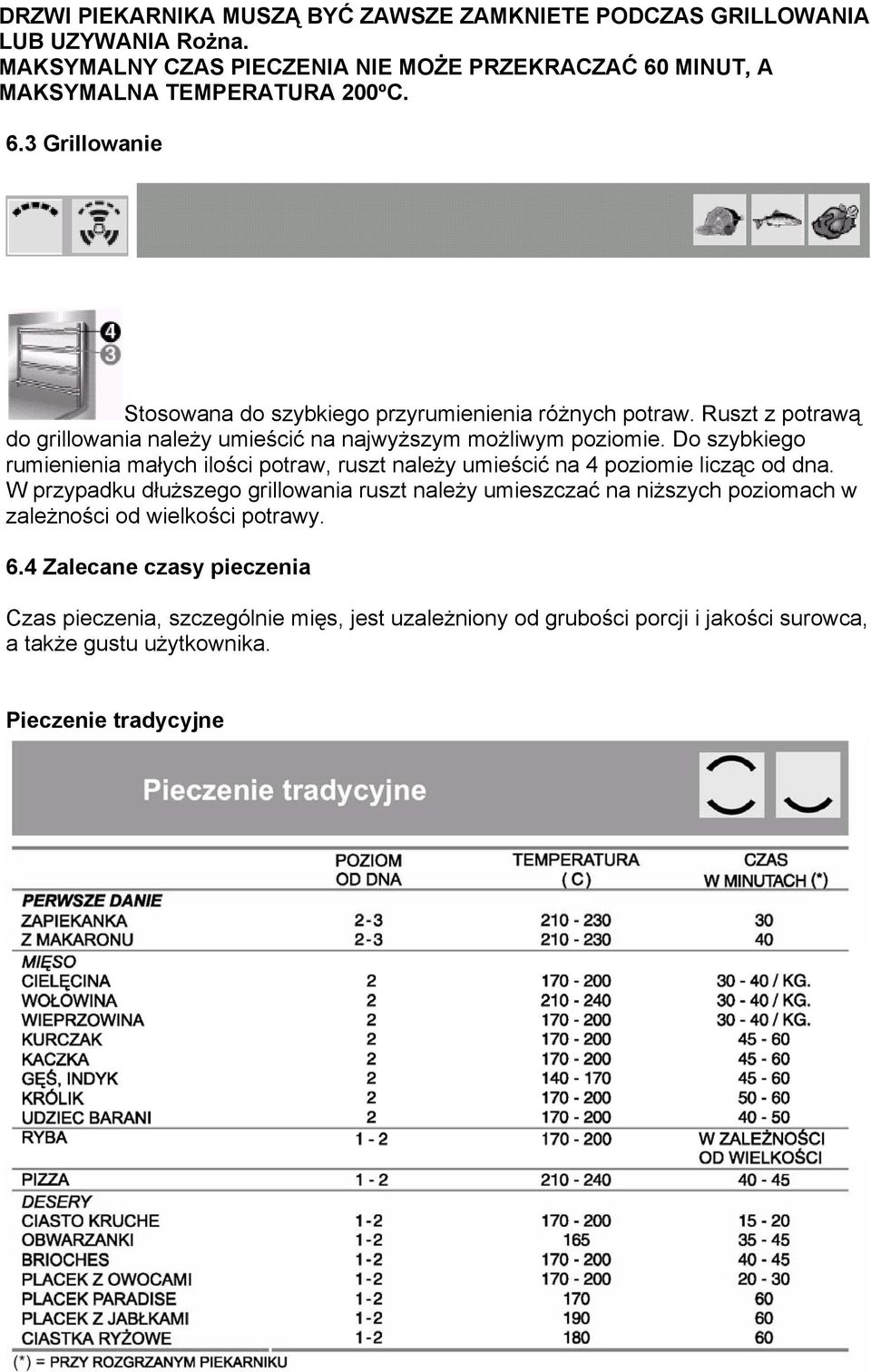

15 DRZWI PIEKARNIKA MUSZĄ BYĆ ZAWSZE ZAMKNIETE PODCZAS GRILLOWANIA LUB UZYWANIA Rożna. MAKSYMALNY CZAS PIECZENIA NIE MOŻE PRZEKRACZAĆ 60 MINUT, A MAKSYMALNA TEMPERATURA 200ºC. 6.3 Grillowanie Stosowana do szybkiego przyrumienienia różnych potraw. Ruszt z potrawą do grillowania należy umieścić na najwyższym możliwym poziomie. Do szybkiego rumienienia małych ilości potraw, ruszt należy umieścić na 4 poziomie licząc od dna. W przypadku dłuższego grillowania ruszt należy umieszczać na niższych poziomach w zależności od wielkości potrawy. 6.4 Zalecane czasy pieczenia Czas pieczenia, szczególnie mięs, jest uzależniony od grubości porcji i jakości surowca, a także gustu użytkownika. Pieczenie tradycyjne

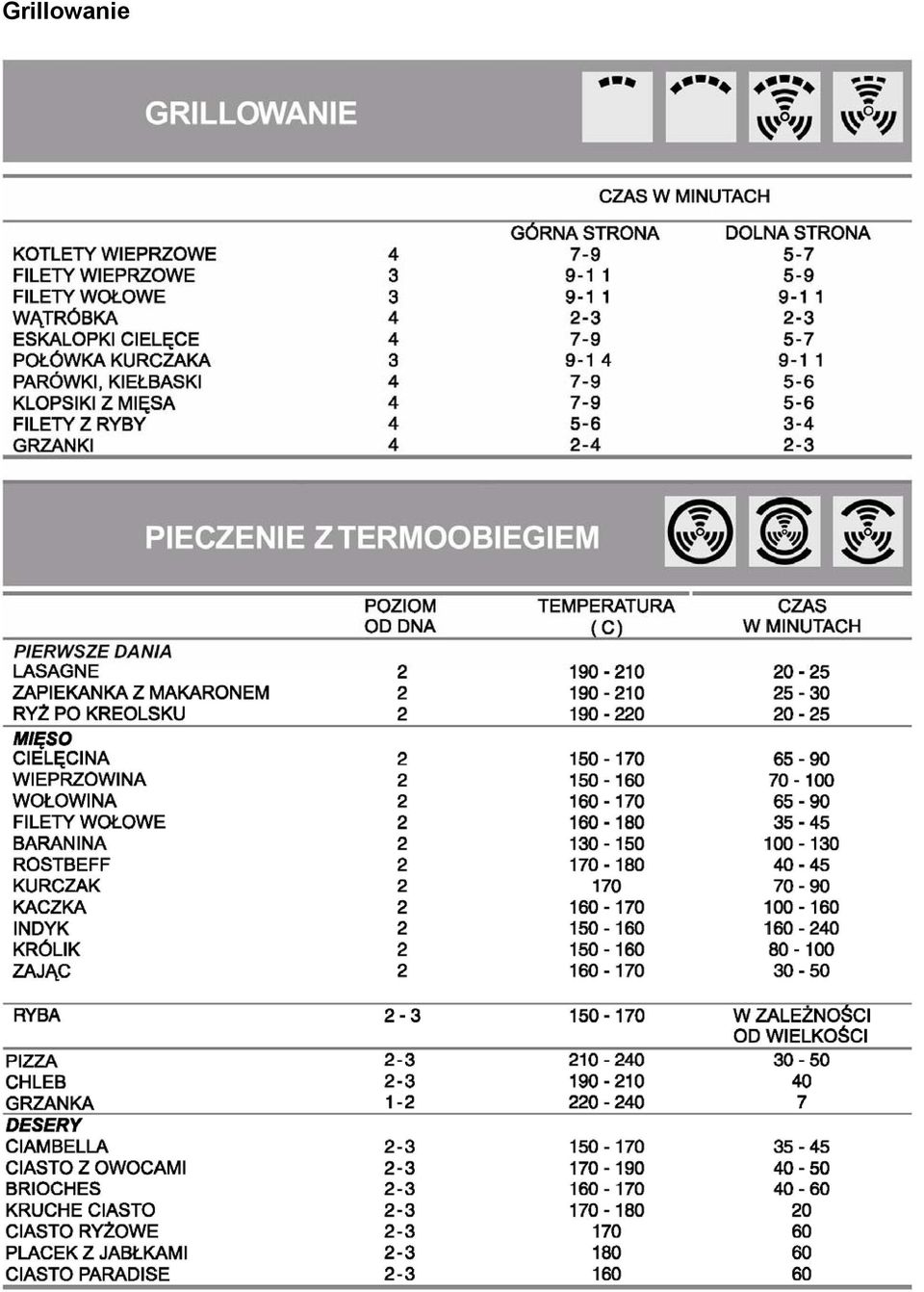

16 Grillowanie

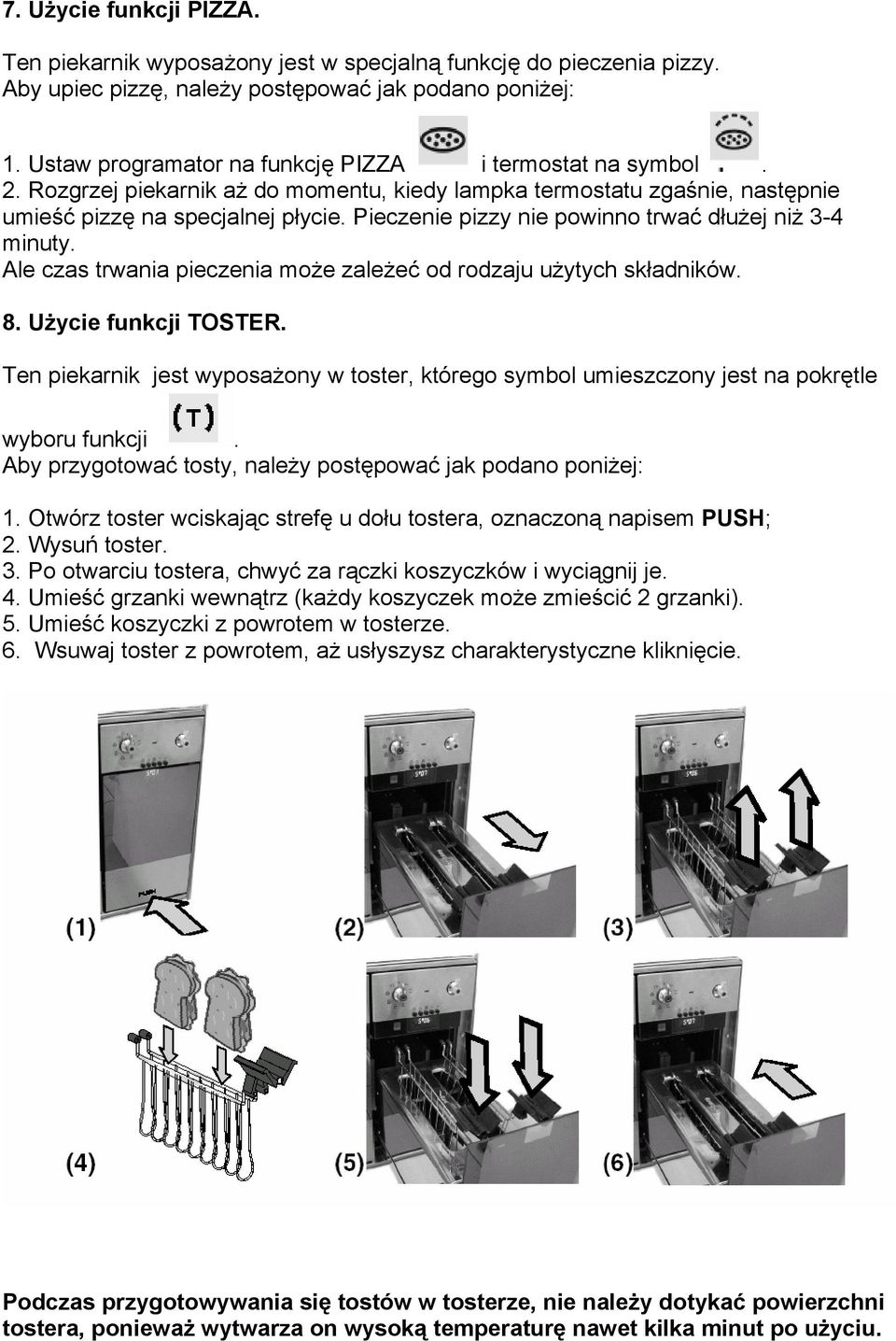

17 7. Użycie funkcji PIZZA. Ten piekarnik wyposażony jest w specjalną funkcję do pieczenia pizzy. Aby upiec pizzę, należy postępować jak podano poniżej: 1. Ustaw programator na funkcję PIZZA i termostat na symbol. 2. Rozgrzej piekarnik aż do momentu, kiedy lampka termostatu zgaśnie, następnie umieść pizzę na specjalnej płycie. Pieczenie pizzy nie powinno trwać dłużej niż 3-4 minuty. Ale czas trwania pieczenia może zależeć od rodzaju użytych składników. 8. Użycie funkcji TOSTER. Ten piekarnik jest wyposażony w toster, którego symbol umieszczony jest na pokrętle wyboru funkcji. Aby przygotować tosty, należy postępować jak podano poniżej: 1. Otwórz toster wciskając strefę u dołu tostera, oznaczoną napisem PUSH; 2. Wysuń toster. 3. Po otwarciu tostera, chwyć za rączki koszyczków i wyciągnij je. 4. Umieść grzanki wewnątrz (każdy koszyczek może zmieścić 2 grzanki). 5. Umieść koszyczki z powrotem w tosterze. 6. Wsuwaj toster z powrotem, aż usłyszysz charakterystyczne kliknięcie. Podczas przygotowywania się tostów w tosterze, nie należy dotykać powierzchni tostera, ponieważ wytwarza on wysoką temperaturę nawet kilka minut po użyciu.

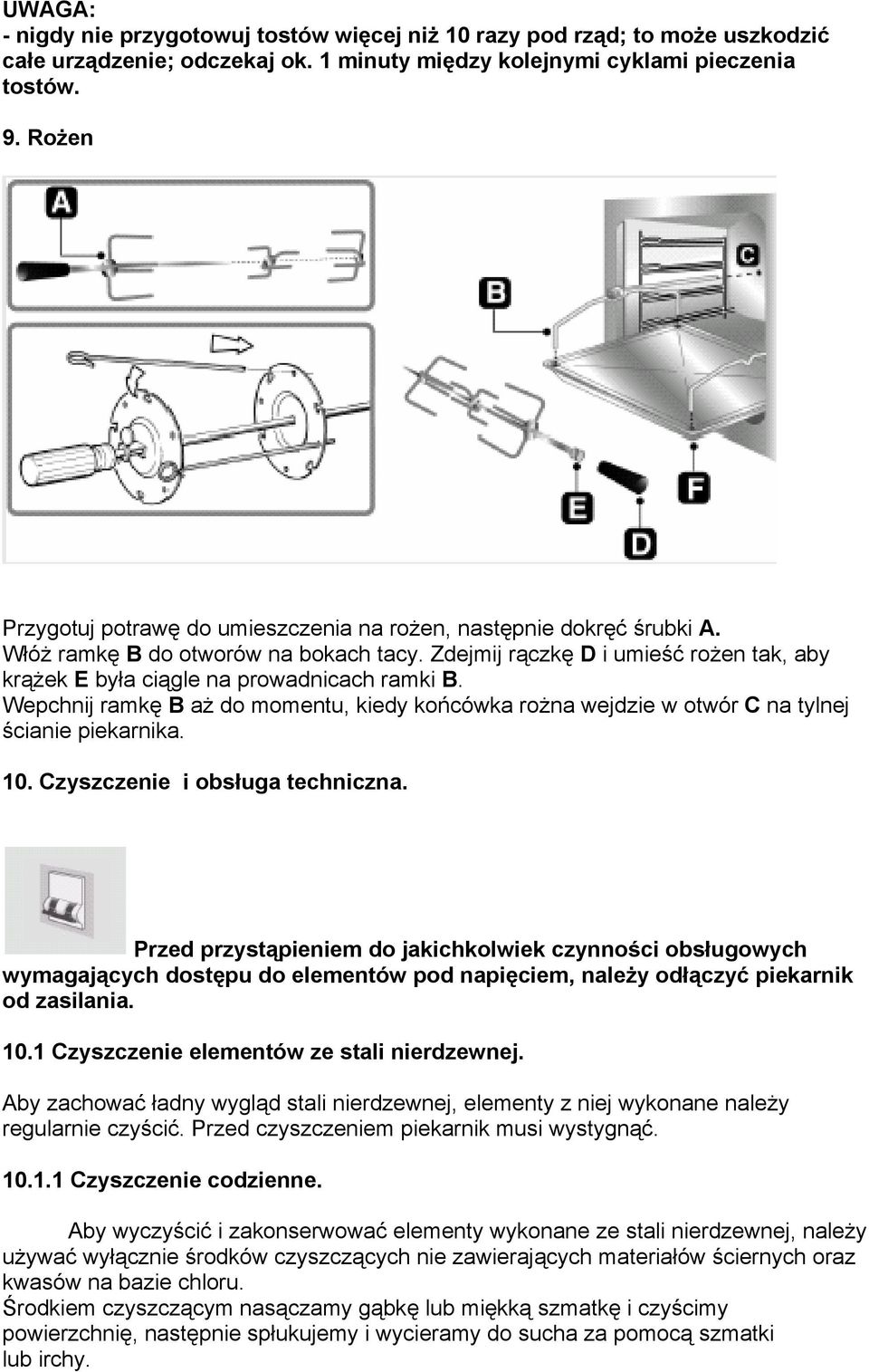

18 UWAGA: - nigdy nie przygotowuj tostów więcej niż 10 razy pod rząd; to może uszkodzić całe urządzenie; odczekaj ok. 1 minuty między kolejnymi cyklami pieczenia tostów. 9. Rożen Przygotuj potrawę do umieszczenia na rożen, następnie dokręć śrubki A. Włóż ramkę B do otworów na bokach tacy. Zdejmij rączkę D i umieść rożen tak, aby krążek E była ciągle na prowadnicach ramki B. Wepchnij ramkę B aż do momentu, kiedy końcówka rożna wejdzie w otwór C na tylnej ścianie piekarnika. 10. Czyszczenie i obsługa techniczna. Przed przystąpieniem do jakichkolwiek czynności obsługowych wymagających dostępu do elementów pod napięciem, należy odłączyć piekarnik od zasilania Czyszczenie elementów ze stali nierdzewnej. Aby zachować ładny wygląd stali nierdzewnej, elementy z niej wykonane należy regularnie czyścić. Przed czyszczeniem piekarnik musi wystygnąć Czyszczenie codzienne. Aby wyczyścić i zakonserwować elementy wykonane ze stali nierdzewnej, należy używać wyłącznie środków czyszczących nie zawierających materiałów ściernych oraz kwasów na bazie chloru. Środkiem czyszczącym nasączamy gąbkę lub miękką szmatkę i czyścimy powierzchnię, następnie spłukujemy i wycieramy do sucha za pomocą szmatki lub irchy.

19 Resztki potraw i plamy. Do usuwania tego typu zanieczyszczeń nie wolno używać drucianych gąbek i zmywaków ani skrobaczek prowadzi to do uszkodzenia powierzchni. Należy używać nie zawierających środków ściernych powszechnie dostępnych środków do mycia wyrobów stalowych i, ewentualnie, drewnianych lub plastikowych skrobaczek. Po wyczyszczeniu dokładnie umyć wnętrze i wysuszyć za pomocą miękkiej szmatki lub irchy. Nie wolno pozwolić na to, aby resztki potraw zawierających cukier (np.: dżemy) 10.2 Czyszczenie wnętrza piekarnika (bez płyt katalitycznych). Aby zachować ładny wygląd i sprawność piekarnika, należy go regularnie czyścić. Urządzenie czyścimy po wystygnięciu. Do czyszczenia należy wyjąć wszystkie ruchome elementy wyposażenia. INSTRUKCJE DLA UŻYTKOWNIKA *Ruszty i prowadnice czyścimy za pomocą gorącej wody i środków do mycia nie zawierających materiałów ściernych. Po umyciu płuczemy i suszymy. *Wewnętrzne ścianki piekarnika myjemy przy pomocy miękkiej szmatki zmoczonej w roztworze wody amoniakalnej, następnie płuczemy i suszymy. Jeżeli po umyciu nadal pozostają plamy i zanieczyszczenia, to należy na dnie piekarnika umieścić szmatkę nasączoną amoniakiem, zamknąć drzwiczki piekarnika, a następnie po kilku godzinach umyć wnętrze gorącą wodą i płynnym detergentem. Spłukać i wysuszyć.

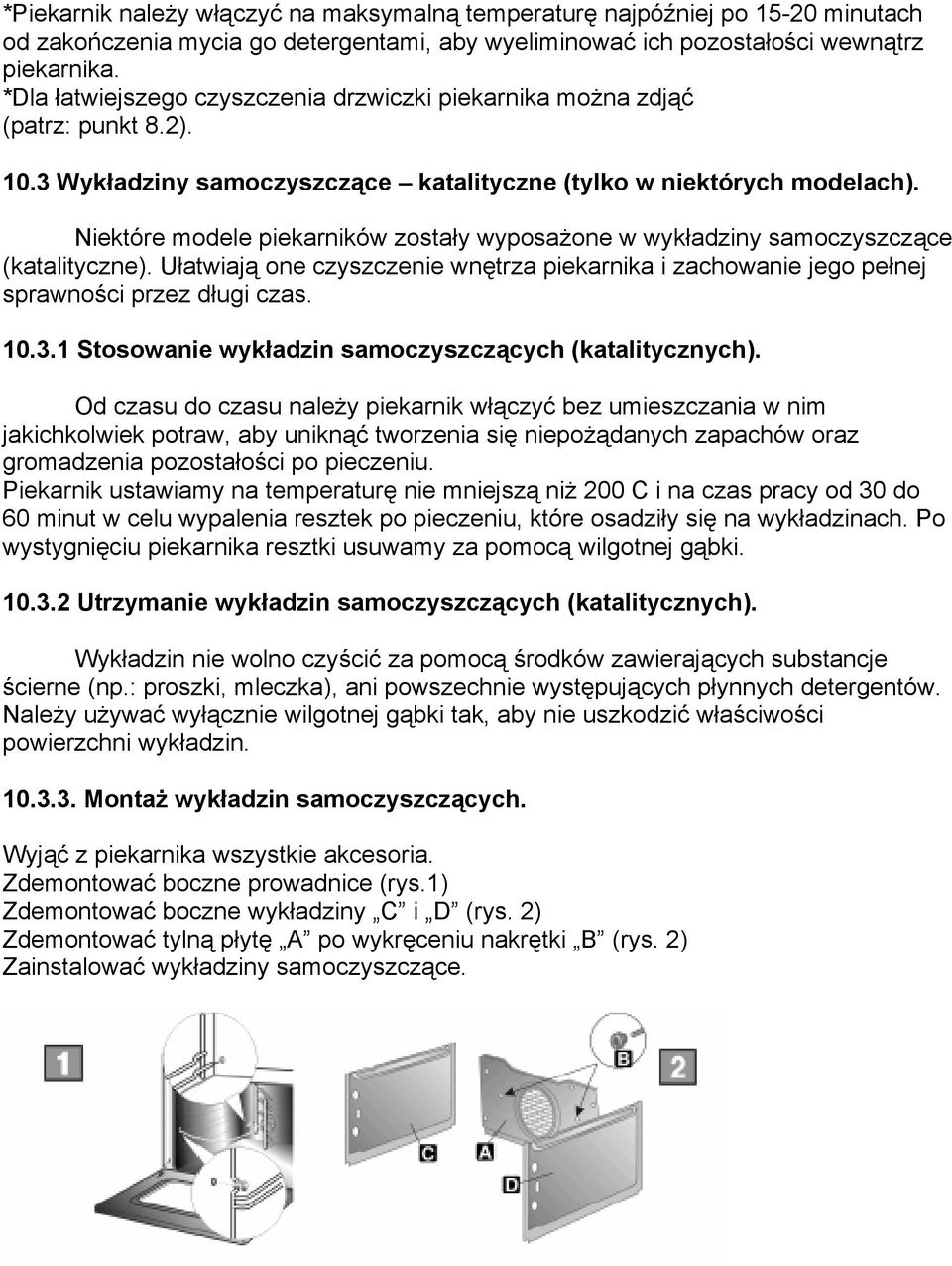

20 *Piekarnik należy włączyć na maksymalną temperaturę najpóźniej po minutach od zakończenia mycia go detergentami, aby wyeliminować ich pozostałości wewnątrz piekarnika. *Dla łatwiejszego czyszczenia drzwiczki piekarnika można zdjąć (patrz: punkt 8.2) Wykładziny samoczyszczące katalityczne (tylko w niektórych modelach). Niektóre modele piekarników zostały wyposażone w wykładziny samoczyszczące (katalityczne). Ułatwiają one czyszczenie wnętrza piekarnika i zachowanie jego pełnej sprawności przez długi czas Stosowanie wykładzin samoczyszczących (katalitycznych). Od czasu do czasu należy piekarnik włączyć bez umieszczania w nim jakichkolwiek potraw, aby uniknąć tworzenia się niepożądanych zapachów oraz gromadzenia pozostałości po pieczeniu. Piekarnik ustawiamy na temperaturę nie mniejszą niż 200 C i na czas pracy od 30 do 60 minut w celu wypalenia resztek po pieczeniu, które osadziły się na wykładzinach. Po wystygnięciu piekarnika resztki usuwamy za pomocą wilgotnej gąbki Utrzymanie wykładzin samoczyszczących (katalitycznych). Wykładzin nie wolno czyścić za pomocą środków zawierających substancje ścierne (np.: proszki, mleczka), ani powszechnie występujących płynnych detergentów. Należy używać wyłącznie wilgotnej gąbki tak, aby nie uszkodzić właściwości powierzchni wykładzin Montaż wykładzin samoczyszczących. Wyjąć z piekarnika wszystkie akcesoria. Zdemontować boczne prowadnice (rys.1) Zdemontować boczne wykładziny C i D (rys. 2) Zdemontować tylną płytę A po wykręceniu nakrętki B (rys. 2) Zainstalować wykładziny samoczyszczące.

21 10.4 Szkło w drzwiczkach. Musi być zawsze utrzymywane w czystości. Do czyszczenia należy używać specjalnego papieru absorpcyjnego lub płynnych środków do mycia naczyń i gąbki lub szmatki. W przypadku intensywnego zaplamienia należy myć płynnymi detergentami i gąbką. 11. NIETYPOWE CZYNNOŚCI OBSŁUGOWE. Niekiedy zachodzi konieczność dokonania nietypowych czynności obsługowych lub wymiany niektórych elementów, które uległy naturalnemu zużyciu, takich jak uszczelki, żarówki itp. Poniższe instrukcje dotyczą sposobu przeprowadzenia takich czynności. Przed przystąpieniem do jakichkolwiek czynności obsługowych, należy odłączyć piekarnik od źródła zasilania Wymiana żarówki. Aby wymienić żarówkę należy zdemontować jej osłonę (klosik) A, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara, wymienić uszkodzoną żarówkę B (w 8-funkcyjnych modelach z frontowym panelem szklanym należy zmienić halogenową żarówkę C) na identyczną sprawną, a następnie założyć osłonkę A. Należy stosować wyłącznie żarówki przystosowane do pracy w temperaturze 300 C. W 8-funkcyjnych modelach ze szklanym panelem frontowym standardowe żarówki są halogenami. Nie dotykaj ich bezpośrednio palcami. Używaj gumowych rękawiczek do ochrony rąk. Używaj tylko żarówek, które są dostępne w autoryzowanych centrach serwisowych.

22 11.2 Wyjmowanie drzwiczek. Unieść blokady B i przytrzymać drzwiczki oburącz możliwie blisko zawiasów A. Unieść drzwiczki do góry o ok. 45 stopni i wyjąć je. Przy instalowaniu drzwiczek włożyć zawiasy A w odpowiednie szczeliny, opuścić drzwiczki i zwolnić blokady B Uszczelka drzwiczek. Aby zapewnić sobie możliwość dokładnego umycia wnętrza piekarnika, należy usunąć uszczelkę drzwiczek. Przed dokonaniem tej czynności należy wyjąć drzwiczki w opisany powyżej sposób. Po ich wyjęciu należy wyciągnąć kołeczki mocujące uszczelkę w narożnikach patrz rysunek.
