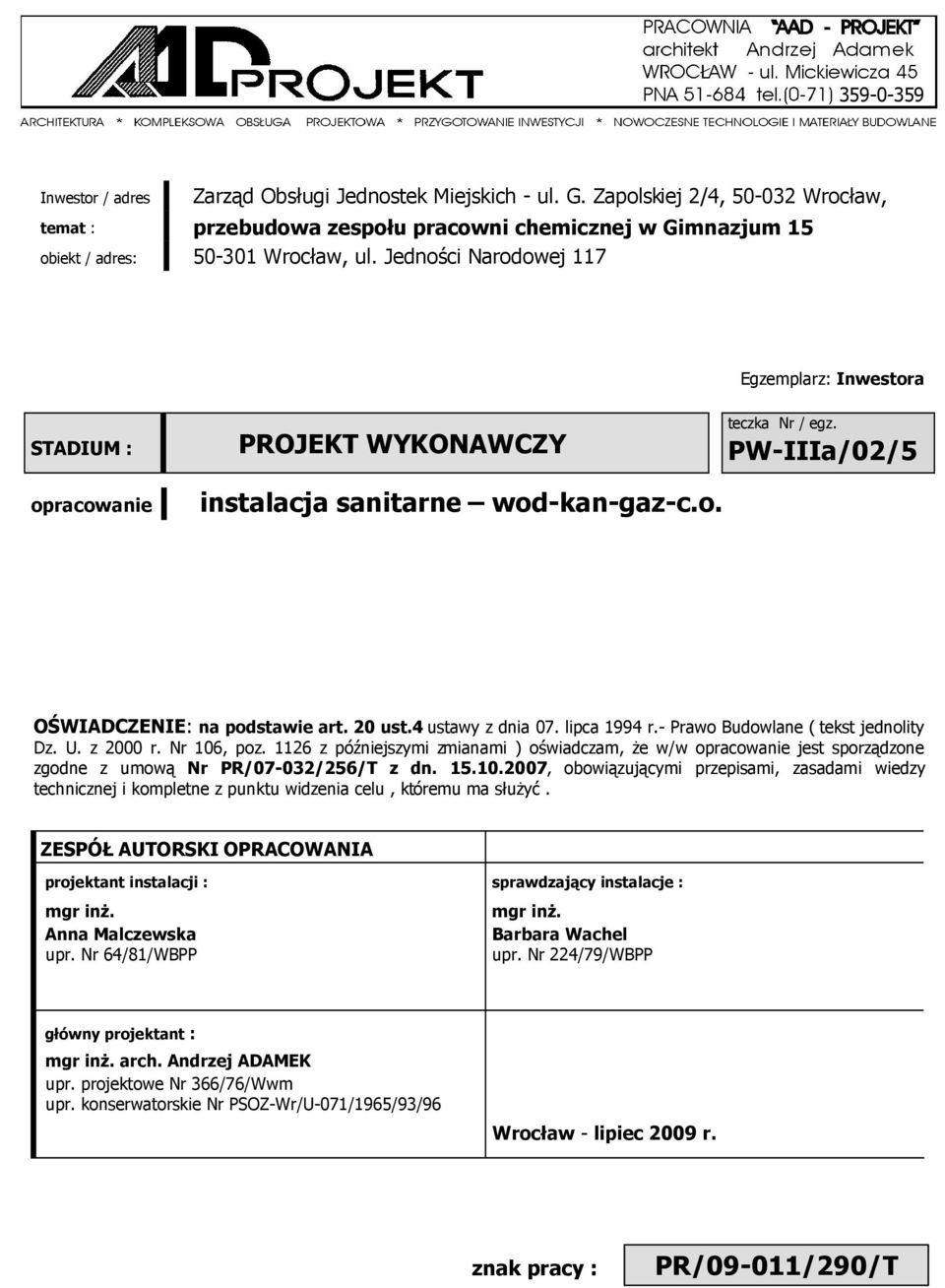

1 Inwestor / adres Zarząd Obsługi Jednostek Miejskich - ul. G. Zapolskiej 2/4, Wrocław, temat : przebudowa zespołu pracowni chemicznej w Gimnazjum 15 obiekt / adres: Wrocław, ul. Jedności Narodowej 117 Egzemplarz: Inwestora STADIUM : opracowanie PROJEKT WYKONAWCZY instalacja sanitarne wod-kan-gaz-c.o. teczka Nr / egz. PW-IIIa/02/5 OŚWIADCZENIE: na podstawie art. 20 ust.4 ustawy z dnia 07. lipca 1994 r.- Prawo Budowlane ( tekst jednolity Dz. U. z 2000 r. Nr 106, poz z późniejszymi zmianami ) oświadczam, Ŝe w/w opracowanie jest sporządzone zgodne z umową Nr PR/07-032/256/T z dn , obowiązującymi przepisami, zasadami wiedzy technicznej i kompletne z punktu widzenia celu, któremu ma słuŝyć. ZESPÓŁ AUTORSKI OPRACOWANIA projektant instalacji : mgr inŝ. Anna Malczewska upr. Nr 64/81/WBPP sprawdzający instalacje : mgr inŝ. Barbara Wachel upr. Nr 224/79/WBPP główny projektant : mgr inŝ. arch. Andrzej ADAMEK upr. projektowe Nr 366/76/Wwm upr. konserwatorskie Nr PSOZ-Wr/U-071/1965/93/96 Wrocław - lipiec 2009 r. znak pracy : PR/09-011/290/T

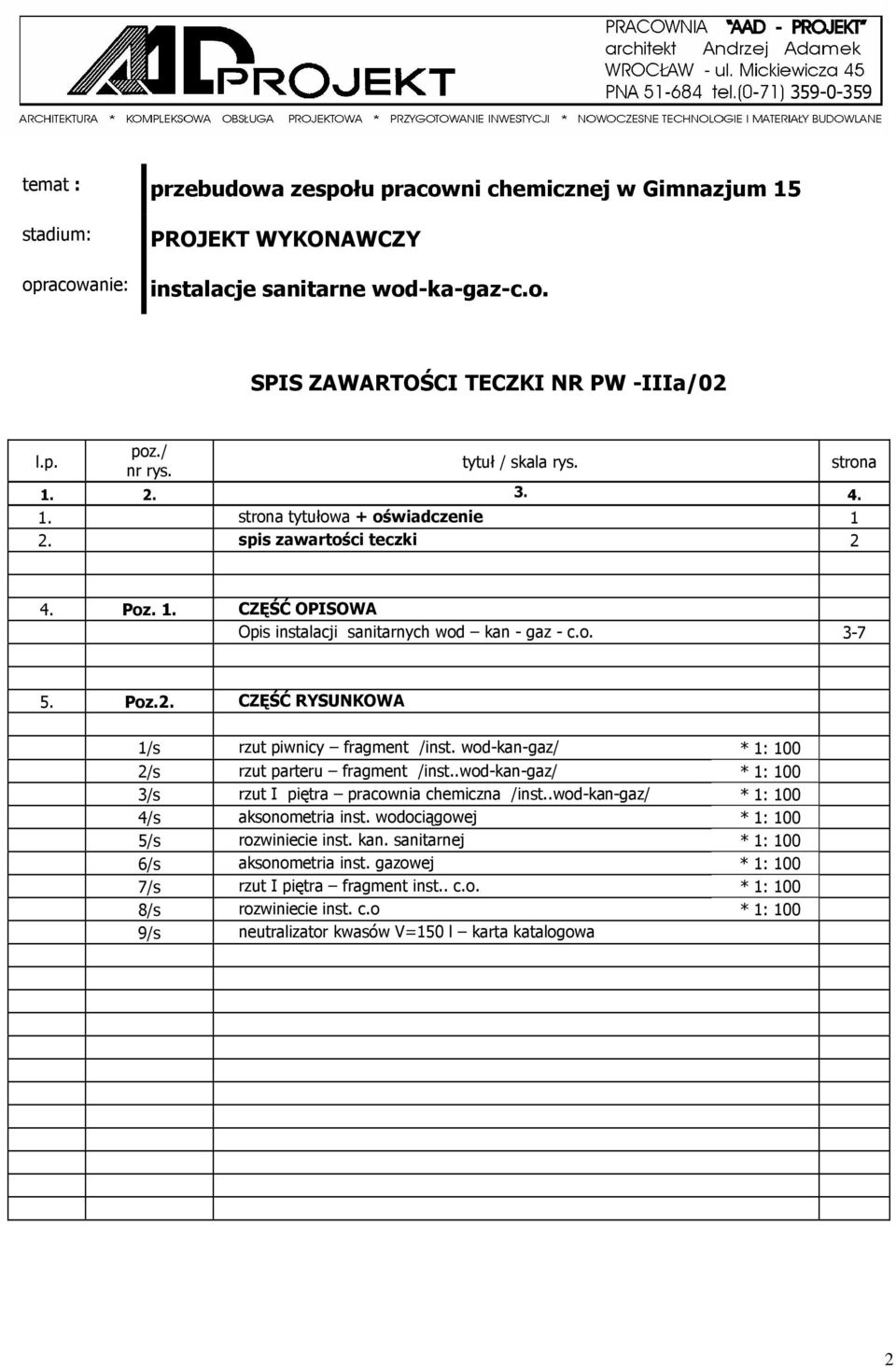

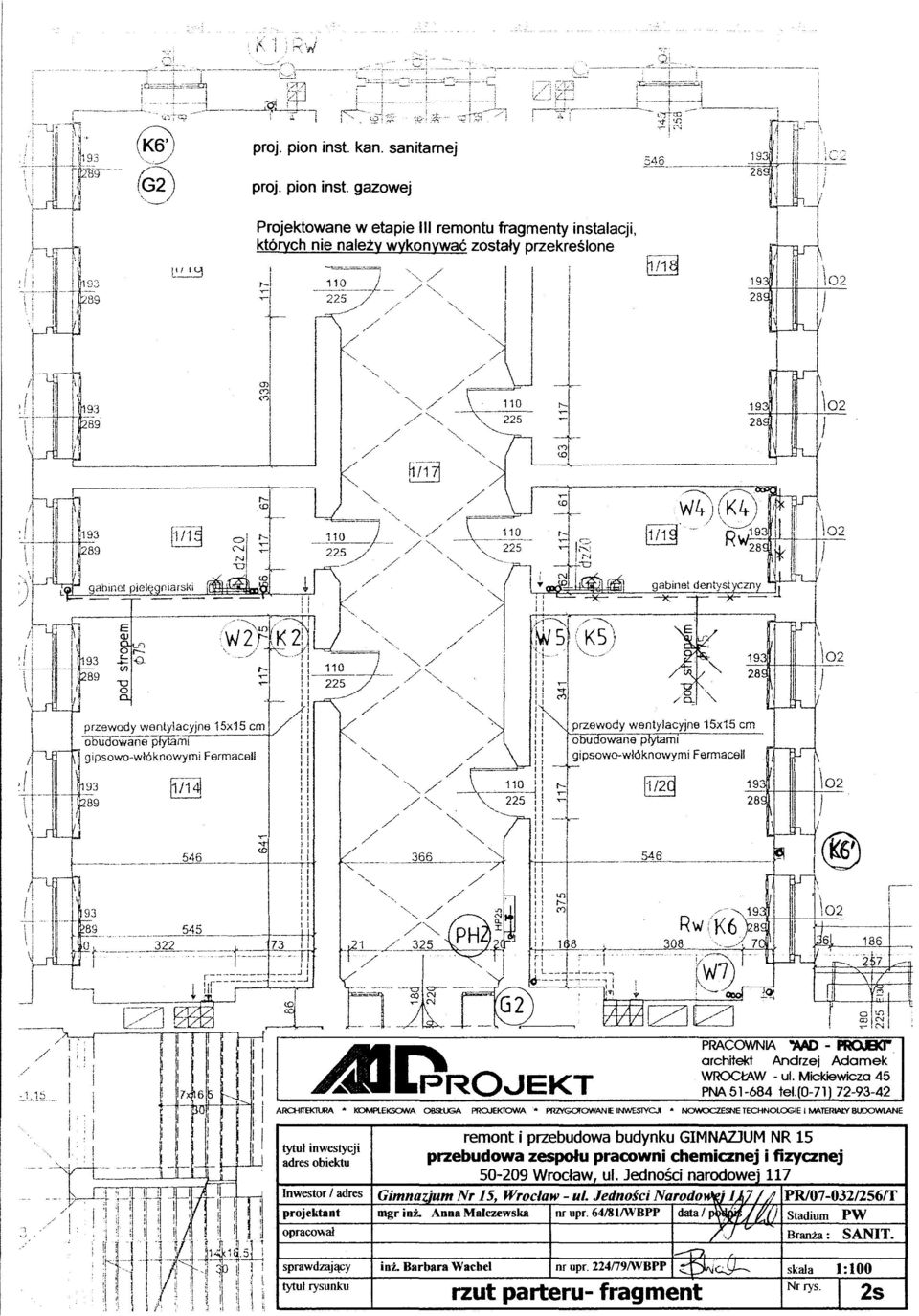

2 temat : przebudowa zespołu pracowni chemicznej w Gimnazjum 15 stadium: PROJEKT WYKONAWCZY opracowanie: instalacje sanitarne wod-ka-gaz-c.o. SPIS ZAWARTOŚCI TECZKI NR PW -IIIa/02 l.p. poz./ nr rys. tytuł / skala rys strona tytułowa + oświadczenie 1 2. spis zawartości teczki 2 strona 4. Poz. 1. CZĘŚĆ OPISOWA Opis instalacji sanitarnych wod kan - gaz - c.o Poz.2. CZĘŚĆ RYSUNKOWA 1/s rzut piwnicy fragment /inst. wod-kan-gaz/ * 1: 100 2/s rzut parteru fragment /inst..wod-kan-gaz/ * 1: 100 3/s rzut I piętra pracownia chemiczna /inst..wod-kan-gaz/ * 1: 100 4/s aksonometria inst. wodociągowej * 1: 100 5/s rozwiniecie inst. kan. sanitarnej * 1: 100 6/s aksonometria inst. gazowej * 1: 100 7/s rzut I piętra fragment inst.. c.o. * 1: 100 8/s rozwiniecie inst. c.o * 1: 100 9/s neutralizator kwasów V=150 l karta katalogowa 2

3 poz OPIS INSTALACJI SANITARNYCH WOD-KAN-GAZ-C.O. DO PROJEKT WYKONAWCZEGO remontu i przebudowy zespołu pracowni chemicznej w Gimnazjum nr 15 przy ul. Jedności Narodowej 117 we Wrocławiu 1 PODSTAWA OPRACOWANIA: o Projekt Wykonawczy architektury opracowany przez mgr inŝ. arch. Andrzeja Adamka o aktualne normy i normatywy o uzgodnienia międzybranŝowe 2 CHARAKTERYSTYKA INWESTYCJI: Przedmiotem opracowania jest remont pomieszczeń pracowni chemicznej znajdujących się na I piętrze w budynku Gimnazjum Nr 15. Zakres niniejszego projektu budowlanego obejmuje instalacje wewnętrzne: o instalacje wody zimnej, ciepłej i cyrkulacyjnej, o kanalizacji sanitarnej, o instalacji gazowej o instalacji grzewczej c.o.. 3 INSTALACJE SANITARNE WEWNĘTRZNE 3.1 INSTALACJA WODY ZIMNEJ,CIEPŁEJ i CYRKULACYJNEJ Zimna woda jest doprowadzona do w/w budynku istniejącym przyłączem ø128. Główny zawór odcinający instalację wewnętrzną oraz wodomierz zamontowany jest studzience w pomieszczeniu konserwatora nr 01/19. Ciepła woda uŝytkowa jest przygotowana w nowym węźle cieplnym w piwnicy w pom. nr 01/12. Zimna i ciepła woda będzie doprowadzona do gabinetów chemicznego i fizycznego przewodami zaprojektowanymi w III etapie remontu w/w budynku. Trasa przewodów głównych na poziomie piwnicy nie ulega zmianie, jedynie zmienione będą średnice, co zaznaczono na rzucie na rys nr 1s. Zmieniona będzie trasa przewodów na parterze i I piętrze, co pokazano na rys. nr 2s i 3s. Główne przewody rozprowadzające będą prowadzone w bruzdach pod posadzką piwnicy, na wyŝszych kondygnacjach w bruzdach podłogowych, a piony i podłączenia do przyborów w bruzdach ściennych. (dla ø25 st-ø28 Cu; ø20st- ø22cu; øl5st - øl8cu) Na odgałęzieniach od pionów zamontowane będą zawory odcinające kulowe. Podłączenia od zaworów odcinających do zlewów i umywalek oraz baterie i zawory czerpalne montuje dostawca wyposaŝenia laboratorium. Pozostała część instalacji będzie wykonana z rur polipropylenowych PP-R 3, PN 16. Przewody i kształtki łączyć za pomocą zgrzewania. Instalację wykonać zgodnie z instrukcją montaŝu producenta rur z PP-R 3. 3

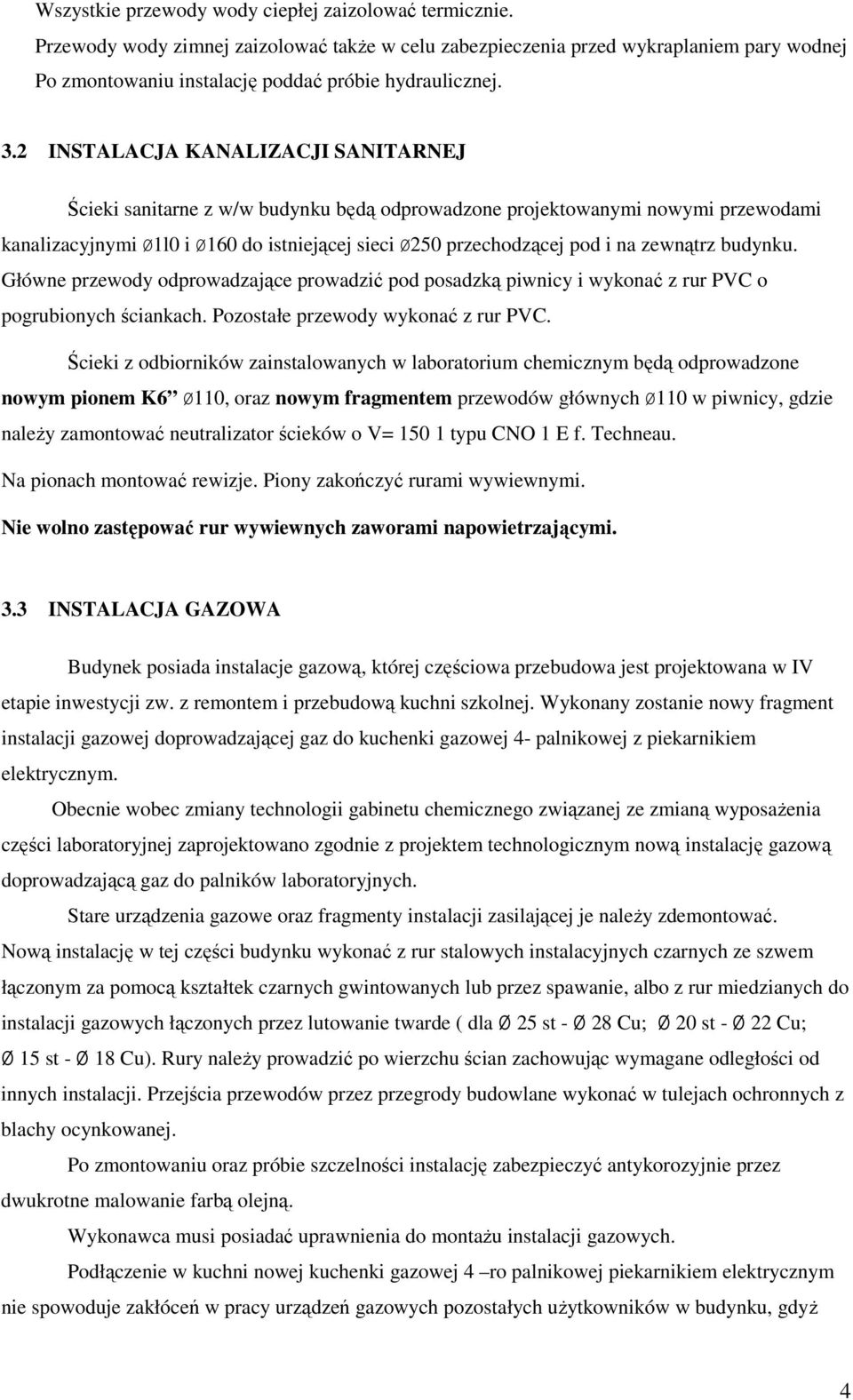

4 Wszystkie przewody wody ciepłej zaizolować termicznie. Przewody wody zimnej zaizolować takŝe w celu zabezpieczenia przed wykraplaniem pary wodnej Po zmontowaniu instalację poddać próbie hydraulicznej. 3.2 INSTALACJA KANALIZACJI SANITARNEJ Ścieki sanitarne z w/w budynku będą odprowadzone projektowanymi nowymi przewodami kanalizacyjnymi ø1l0 i ø160 do istniejącej sieci ø250 przechodzącej pod i na zewnątrz budynku. Główne przewody odprowadzające prowadzić pod posadzką piwnicy i wykonać z rur PVC o pogrubionych ściankach. Pozostałe przewody wykonać z rur PVC. Ścieki z odbiorników zainstalowanych w laboratorium chemicznym będą odprowadzone nowym pionem K6 ø110, oraz nowym fragmentem przewodów głównych ø110 w piwnicy, gdzie naleŝy zamontować neutralizator ścieków o V= typu CNO 1 E f. Techneau. Na pionach montować rewizje. Piony zakończyć rurami wywiewnymi. Nie wolno zastępować rur wywiewnych zaworami napowietrzającymi. 3.3 INSTALACJA GAZOWA Budynek posiada instalacje gazową, której częściowa przebudowa jest projektowana w IV etapie inwestycji zw. z remontem i przebudową kuchni szkolnej. Wykonany zostanie nowy fragment instalacji gazowej doprowadzającej gaz do kuchenki gazowej 4- palnikowej z piekarnikiem elektrycznym. Obecnie wobec zmiany technologii gabinetu chemicznego związanej ze zmianą wyposaŝenia części laboratoryjnej zaprojektowano zgodnie z projektem technologicznym nową instalację gazową doprowadzającą gaz do palników laboratoryjnych. Stare urządzenia gazowe oraz fragmenty instalacji zasilającej je naleŝy zdemontować. Nową instalację w tej części budynku wykonać z rur stalowych instalacyjnych czarnych ze szwem łączonym za pomocą kształtek czarnych gwintowanych lub przez spawanie, albo z rur miedzianych do instalacji gazowych łączonych przez lutowanie twarde ( dla Ø 25 st - Ø 28 Cu; Ø 20 st - Ø 22 Cu; Ø 15 st - Ø 18 Cu). Rury naleŝy prowadzić po wierzchu ścian zachowując wymagane odległości od innych instalacji. Przejścia przewodów przez przegrody budowlane wykonać w tulejach ochronnych z blachy ocynkowanej. Po zmontowaniu oraz próbie szczelności instalację zabezpieczyć antykorozyjnie przez dwukrotne malowanie farbą olejną. Wykonawca musi posiadać uprawnienia do montaŝu instalacji gazowych. Podłączenie w kuchni nowej kuchenki gazowej 4 ro palnikowej piekarnikiem elektrycznym nie spowoduje zakłóceń w pracy urządzeń gazowych pozostałych uŝytkowników w budynku, gdyŝ 4

5 maksymalne zuŝycie gazu dla całego budynku będzie G max = 4,8 m 3 i jest zbliŝone do tego jakie było wcześniej. Gazomierz istniejący G 6 jest odpowiedni. 3.4 INSTALACJA GRZEWCZA C.O. Nową instalację centralnego ogrzewania zaprojektowano w systemie dwururowym wodnym pompowym z zasilaniem 90/70 C z istniejącego węzła cieplnego zlokalizowanego w piwnicy w budynku szkoły. Zaprojektowano instalacje centralnego ogrzewania z rozprowadzeniem dolnym pod stropem piwnicy i w kanale do poszczególnych pionów. Ze względów hydraulicznych podzielono instalacje c.o. na dwa obiegi grzewcze. Realizacja remontu i przebudowy gabinetu chemicznego z zapleczem laboratoryjnym wyprzedzająca wykonanie nowej instalacji w budynku zostanie ograniczona do wykonania części pionów nr 28 i 29 i zamontowania nowych grzejników, bez wymiany grzejników na pozostałych piętrach - o ile Inwestor nie określi inaczej zakresu robót. Przewody instalacji c.o. wykonać z rur czarnych ze szwem zgodnie z PN-80/H Piony prowadzone pod tynkiem, podejścia do grzejników prowadzone pod tynkiem od ściany. We wszystkich pomieszczeniach klas szkolnych i na korytarzach projektuje się grzejniki typu VK firmy BRUGMAN z wbudowana wkładka zaworowa i głowica termostatyczna. Do podłączenia grzejników VK naleŝy uŝyć zestawów przyłącznych w postaci modułów hydraulicznych kątowych RLV-KD DN15 firmy Danfoss ( podłączenie ze ściany ). U podstawy kaŝdego pionu zastosowano armatura równowaŝąca hydraulikę układu. W skład zestawu regulacyjnego wchodzą: automatyczny zawór regulacyjny STAP firmy TA z nastawa _p=10-60kpa kpa na przewodzie powrotnym, ręczny zawór regulacyjno-odcinający towarzyszący STAM firmy TA na przewodzie zasilającym. ręczny zawór równowaŝący STAD firmy TA na przewodzie zasilającym lub powrotnym. Armatura podpionowa posiada moŝliwość spustu wody z obsługiwanego pionu. Punkty stałe naleŝy mocować w punktach umoŝliwiających kompensację przewodów oraz przy kaŝdym przejściu przez przegrodę wydzielenia p/poŝ. Odcinki pionowe prowadzić sztywno bez kompensacji. Odpowietrzenie instalacji centralnego ogrzewania przewidziano przy pomocy ręcznych odpowietrzników montowanych przy kaŝdym grzejniku oraz na zakończeniach pionów Flexvent DN15 firmy Flamco. Przewody centralnego ogrzewania doprowadzające czynnik grzewczy do rozdzielaczy naleŝy prowadzić ze spadkiem 3. Powierzchnie zewnętrzne rur stalowych naleŝy oczyścić do II stopnia czystości 5

6 wg. PN-70/H i dwukrotnie pokryć farba. Rurociągi oraz konstrukcje wsporcza naleŝy zabezpieczyć przed korozja. Przewody rozprowadzające prowadzone w piwnicy naleŝy zaizolować otulina Flexorock firmy Rockwool. Przewody prowadzone w bruzdach lub pod posadzka naleŝy zaizolować otulina Thermocompact S firmy Thermaflex. Grubość izolacji zgodnie z PN-B-02421:2000 Przy przejściach przez stropy i ściany wewnątrz budynku przewodów grzewczych zastosować tuleje ochronne osłonowe. Przy przejściach przez przegrody wydzielenia p/po. Stosować zabezpieczenia p. poŝarowe. Całość instalacji po wykonaniu naleŝy poddać próbie ciśnieniowej na zimno na ciśnienie Ppr=Pprob+0,2 MPa, później zaś na gorąco, po przepłukaniu instalacji, z wyregulowaniem nastaw zaworów grzejnikowych i regulacja przepływu czynnika grzejnego. Próbę na gorąco przeprowadzać przy maksymalnych warunkach czynnika t=90 C. Instalacje centralnego ogrzewania zwymiarowano na parametry 90/70 C. Woda w instalacji c.o. musi spełniać wymagania polskiej normy PN-93/C "Woda w instalacjach centralnego ogrzewania". WYTYCZNE BUDOWLANE. NaleŜy wykonać: o otwory w ścianach i stropach na przejścia przewodów instalacji c.o., 3.5 WARUNKI OCHRONY P-POśAROWEJ kat. zagroŝenia ludzi ZL III budynek szkolny wysokość budynku - średnio wysoki ( SW ) = 19,50 m od poziomu terenu klasę odporności poŝarowej budynku B odporność ogniowa elementów i rozprzestrzenianie się ognia : główna konstrukcja nośna budynku ( ściany, słupy, podciągi ) R 120 / NRO przepusty instalacyjne o średnicy powyŝej ø 40 mm w ścianach konstrukcyjnych i stropie oddzieleń poŝarowych powinny mieć kl. odporności EI 60 budynek posiada jedną strefę poŝarową : strefa wew. budynku: kondygnacje uŝytkowe nadziemne o pow. wewn m² + wydzielona drzwiami klasy EI 30 piwnica o pow. wew m² = łącznie m² Ze względu na niewymagane wydzielenia p/poŝarowe o obrębie części uŝytkowej szkoły stanowiącej jedną strefę poŝarową przejścia instalacyjne naleŝy wykonać standardowo 6

7 4 UWAGI OGÓLNE Wykonawca musi posiadać uprawnienia do montaŝu rur z PVC i PP-R 4.2. Przyłącze wykonać zgodnie z obowiązującymi przepisami tj. Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie-tekst jednolity (Dz.U.Nr.75 z r. poz.690) 4.3. Zgodnie z Prawem budowlanym art. 20 ust.1 pkt lb ustawy z dn r. nie istnieje wymóg sporządzenia informacji dotyczącej bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanych instalacji O prowadzonych robotach naleŝy powiadomić właścicieli poszczególnych sieci i prace prowadzić pod ich nadzorem. Próby i odbiory odbywać się powinny z udziałem przedstawicieli zainteresowanych instytucji. Projektant: mgr inŝ. Anna Malczewska 7
