1 1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. ZAŁĄCZNIKI 1. Oświadczenie projektanta i sprawdzającego. 2. Zaświadczenia o przynależności do izby architektów. 3. Uprawnienia projektanta i sprawdzającego. III. RYSUNKI 1. Rzut przyziemia 2. Rzut dachu 3. Przekrój A A 4. Przekrój B B 5. Elewacje 6. Szczegóły ścian 7. Zestawienie okien i drzwi 8. Przekroje nawierzchni 9. Podkład żelbetowy

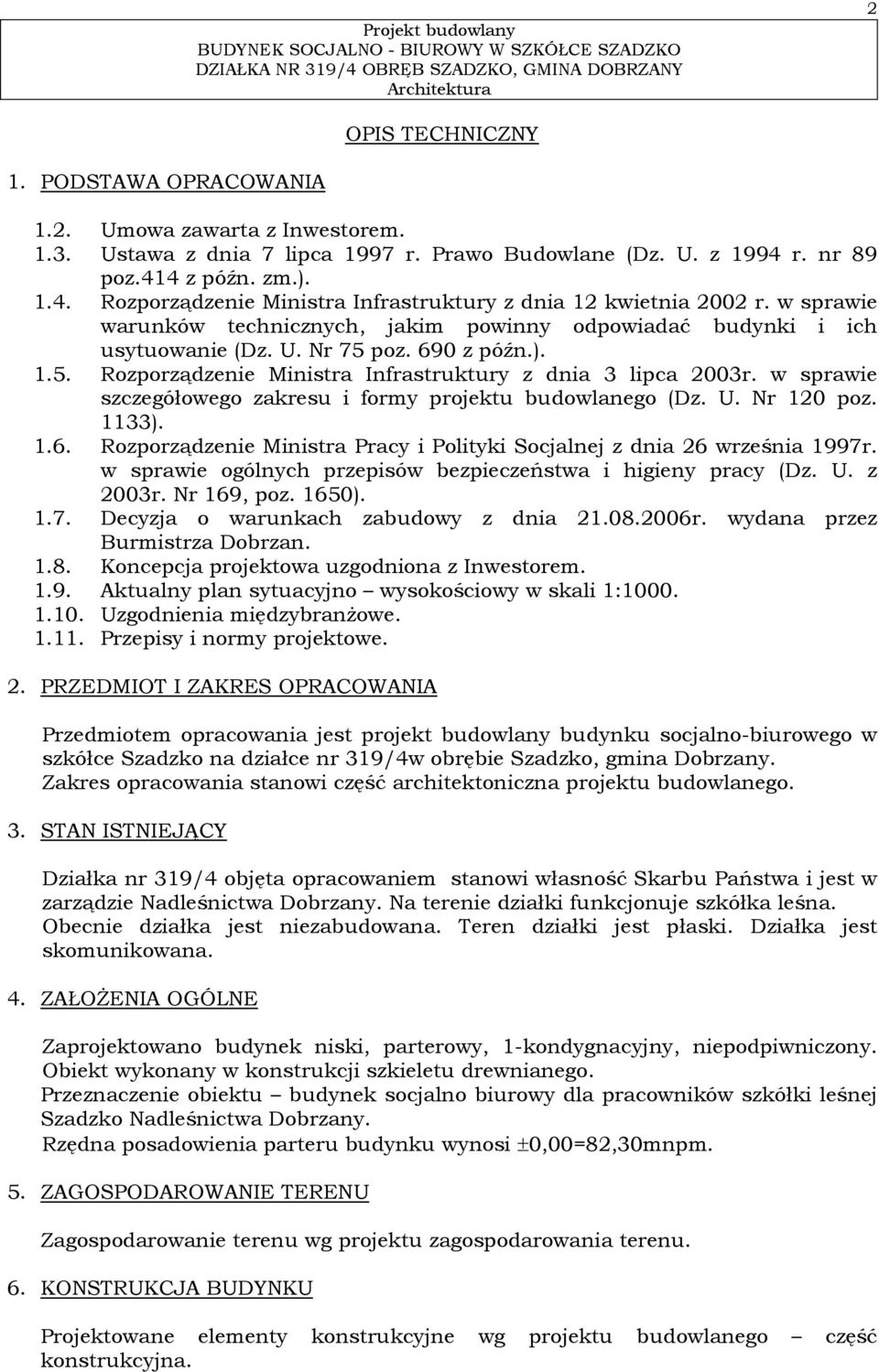

2 2 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA 1.2. Umowa zawarta z Inwestorem Ustawa z dnia 7 lipca 1997 r. Prawo Budowlane (Dz. U. z 1994 r. nr 89 poz.414 z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690 z późn.) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120 poz. 1133) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003r. Nr 169, poz. 1650) Decyzja o warunkach zabudowy z dnia r. wydana przez Burmistrza Dobrzan Koncepcja projektowa uzgodniona z Inwestorem Aktualny plan sytuacyjno wysokościowy w skali 1: Uzgodnienia międzybranżowe Przepisy i normy projektowe. 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt budowlany budynku socjalno-biurowego w szkółce Szadzko na działce nr 319/4w obrębie Szadzko, gmina Dobrzany. Zakres opracowania stanowi część architektoniczna projektu budowlanego. 3. STAN ISTNIEJĄCY Działka nr 319/4 objęta opracowaniem stanowi własność Skarbu Państwa i jest w zarządzie Nadleśnictwa Dobrzany. Na terenie działki funkcjonuje szkółka leśna. Obecnie działka jest niezabudowana. Teren działki jest płaski. Działka jest skomunikowana. 4. ZAŁOŻENIA OGÓLNE Zaprojektowano budynek niski, parterowy, 1-kondygnacyjny, niepodpiwniczony. Obiekt wykonany w konstrukcji szkieletu drewnianego. Przeznaczenie obiektu budynek socjalno biurowy dla pracowników szkółki leśnej Szadzko Nadleśnictwa Dobrzany. Rzędna posadowienia parteru budynku wynosi ±0,00=82,30mnpm. 5. ZAGOSPODAROWANIE TERENU Zagospodarowanie terenu wg projektu zagospodarowania terenu. 6. KONSTRUKCJA BUDYNKU Projektowane elementy konstrukcyjne wg projektu budowlanego część konstrukcyjna.

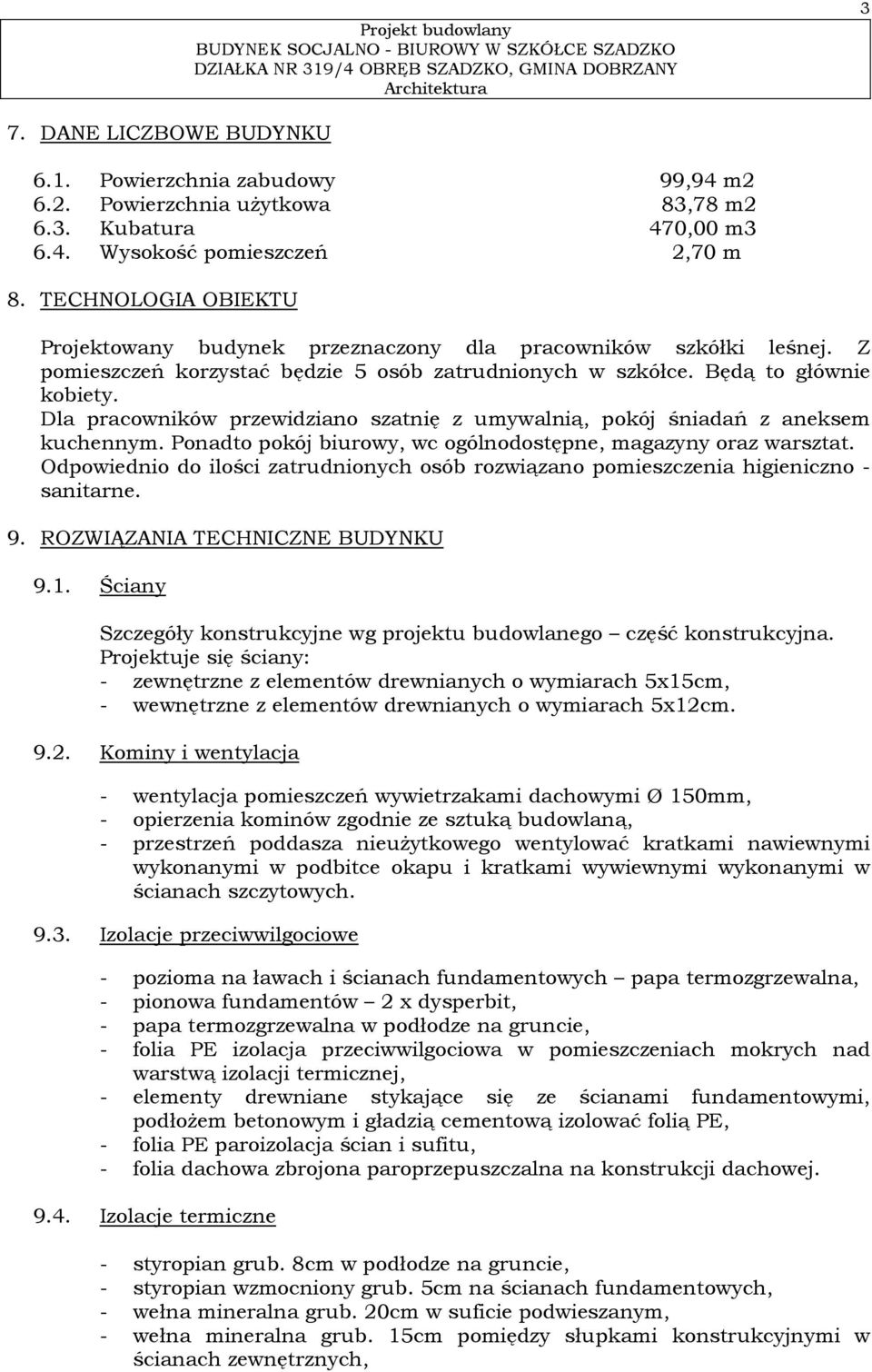

3 3 7. DANE LICZBOWE BUDYNKU 6.1. Powierzchnia zabudowy 99,94 m Powierzchnia użytkowa 83,78 m Kubatura 470,00 m Wysokość pomieszczeń 2,70 m 8. TECHNOLOGIA OBIEKTU Projektowany budynek przeznaczony dla pracowników szkółki leśnej. Z pomieszczeń korzystać będzie 5 osób zatrudnionych w szkółce. Będą to głównie kobiety. Dla pracowników przewidziano szatnię z umywalnią, pokój śniadań z aneksem kuchennym. Ponadto pokój biurowy, wc ogólnodostępne, magazyny oraz warsztat. Odpowiednio do ilości zatrudnionych osób rozwiązano pomieszczenia higieniczno - sanitarne. 9. ROZWIĄZANIA TECHNICZNE BUDYNKU 9.1. Ściany Szczegóły konstrukcyjne wg projektu budowlanego część konstrukcyjna. Projektuje się ściany: - zewnętrzne z elementów drewnianych o wymiarach 5x15cm, - wewnętrzne z elementów drewnianych o wymiarach 5x12cm Kominy i wentylacja - wentylacja pomieszczeń wywietrzakami dachowymi Ø 150mm, - opierzenia kominów zgodnie ze sztuką budowlaną, - przestrzeń poddasza nieużytkowego wentylować kratkami nawiewnymi wykonanymi w podbitce okapu i kratkami wywiewnymi wykonanymi w ścianach szczytowych Izolacje przeciwwilgociowe - pozioma na ławach i ścianach fundamentowych papa termozgrzewalna, - pionowa fundamentów 2 x dysperbit, - papa termozgrzewalna w podłodze na gruncie, - folia PE izolacja przeciwwilgociowa w pomieszczeniach mokrych nad warstwą izolacji termicznej, - elementy drewniane stykające się ze ścianami fundamentowymi, podłożem betonowym i gładzią cementową izolować folią PE, - folia PE paroizolacja ścian i sufitu, - folia dachowa zbrojona paroprzepuszczalna na konstrukcji dachowej Izolacje termiczne - styropian grub. 8cm w podłodze na gruncie, - styropian wzmocniony grub. 5cm na ścianach fundamentowych, - wełna mineralna grub. 20cm w suficie podwieszanym, - wełna mineralna grub. 15cm pomiędzy słupkami konstrukcyjnymi w ścianach zewnętrznych,

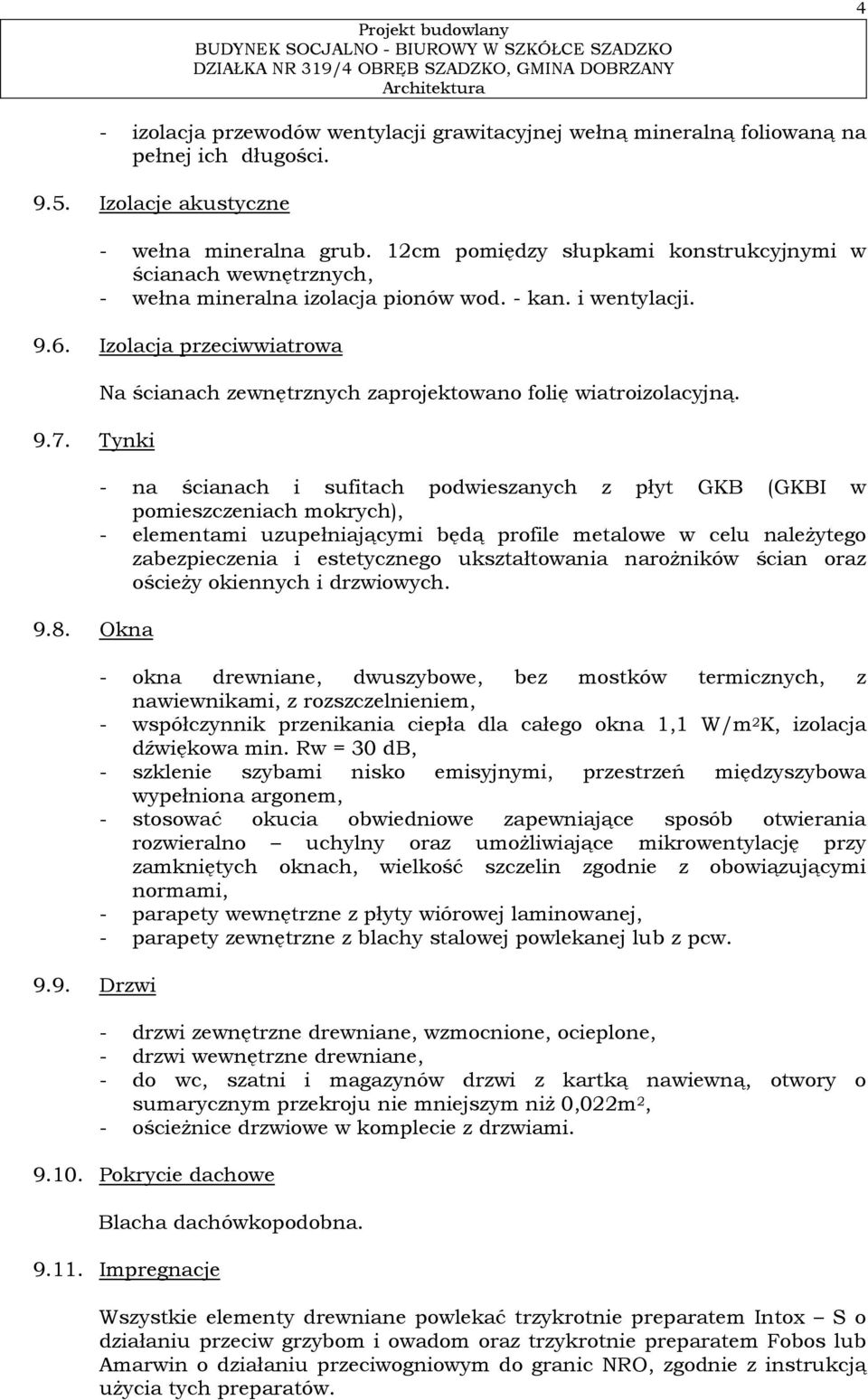

4 4 - izolacja przewodów wentylacji grawitacyjnej wełną mineralną foliowaną na pełnej ich długości Izolacje akustyczne - wełna mineralna grub. 12cm pomiędzy słupkami konstrukcyjnymi w ścianach wewnętrznych, - wełna mineralna izolacja pionów wod. - kan. i wentylacji Izolacja przeciwwiatrowa 9.7. Tynki 9.8. Okna 9.9. Drzwi Na ścianach zewnętrznych zaprojektowano folię wiatroizolacyjną. - na ścianach i sufitach podwieszanych z płyt GKB (GKBI w pomieszczeniach mokrych), - elementami uzupełniającymi będą profile metalowe w celu należytego zabezpieczenia i estetycznego ukształtowania narożników ścian oraz ościeży okiennych i drzwiowych. - okna drewniane, dwuszybowe, bez mostków termicznych, z nawiewnikami, z rozszczelnieniem, - współczynnik przenikania ciepła dla całego okna 1,1 W/m 2 K, izolacja dźwiękowa min. Rw = 30 db, - szklenie szybami nisko emisyjnymi, przestrzeń międzyszybowa wypełniona argonem, - stosować okucia obwiedniowe zapewniające sposób otwierania rozwieralno uchylny oraz umożliwiające mikrowentylację przy zamkniętych oknach, wielkość szczelin zgodnie z obowiązującymi normami, - parapety wewnętrzne z płyty wiórowej laminowanej, - parapety zewnętrzne z blachy stalowej powlekanej lub z pcw. - drzwi zewnętrzne drewniane, wzmocnione, ocieplone, - drzwi wewnętrzne drewniane, - do wc, szatni i magazynów drzwi z kartką nawiewną, otwory o sumarycznym przekroju nie mniejszym niż 0,022m 2, - ościeżnice drzwiowe w komplecie z drzwiami Pokrycie dachowe Blacha dachówkopodobna Impregnacje Wszystkie elementy drewniane powlekać trzykrotnie preparatem Intox S o działaniu przeciw grzybom i owadom oraz trzykrotnie preparatem Fobos lub Amarwin o działaniu przeciwogniowym do granic NRO, zgodnie z instrukcją użycia tych preparatów.

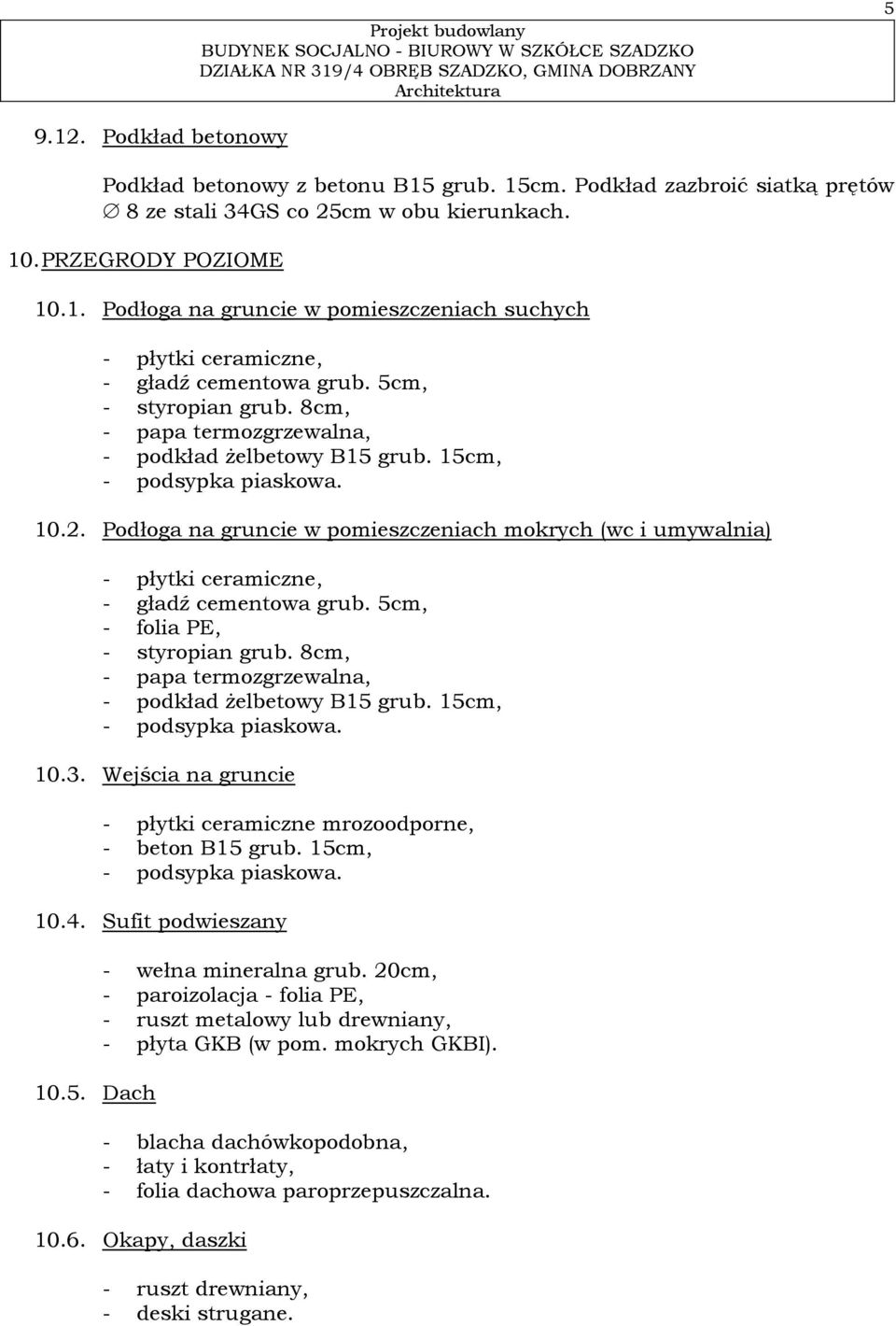

5 Podkład betonowy Podkład betonowy z betonu B15 grub. 15cm. Podkład zazbroić siatką prętów 8 ze stali 34GS co 25cm w obu kierunkach. 10. PRZEGRODY POZIOME Podłoga na gruncie w pomieszczeniach suchych - płytki ceramiczne, - gładź cementowa grub. 5cm, - styropian grub. 8cm, - papa termozgrzewalna, - podkład żelbetowy B15 grub. 15cm, - podsypka piaskowa Podłoga na gruncie w pomieszczeniach mokrych (wc i umywalnia) - płytki ceramiczne, - gładź cementowa grub. 5cm, - folia PE, - styropian grub. 8cm, - papa termozgrzewalna, - podkład żelbetowy B15 grub. 15cm, - podsypka piaskowa Wejścia na gruncie - płytki ceramiczne mrozoodporne, - beton B15 grub. 15cm, - podsypka piaskowa Sufit podwieszany Dach - wełna mineralna grub. 20cm, - paroizolacja - folia PE, - ruszt metalowy lub drewniany, - płyta GKB (w pom. mokrych GKBI). - blacha dachówkopodobna, - łaty i kontrłaty, - folia dachowa paroprzepuszczalna Okapy, daszki - ruszt drewniany, - deski strugane.

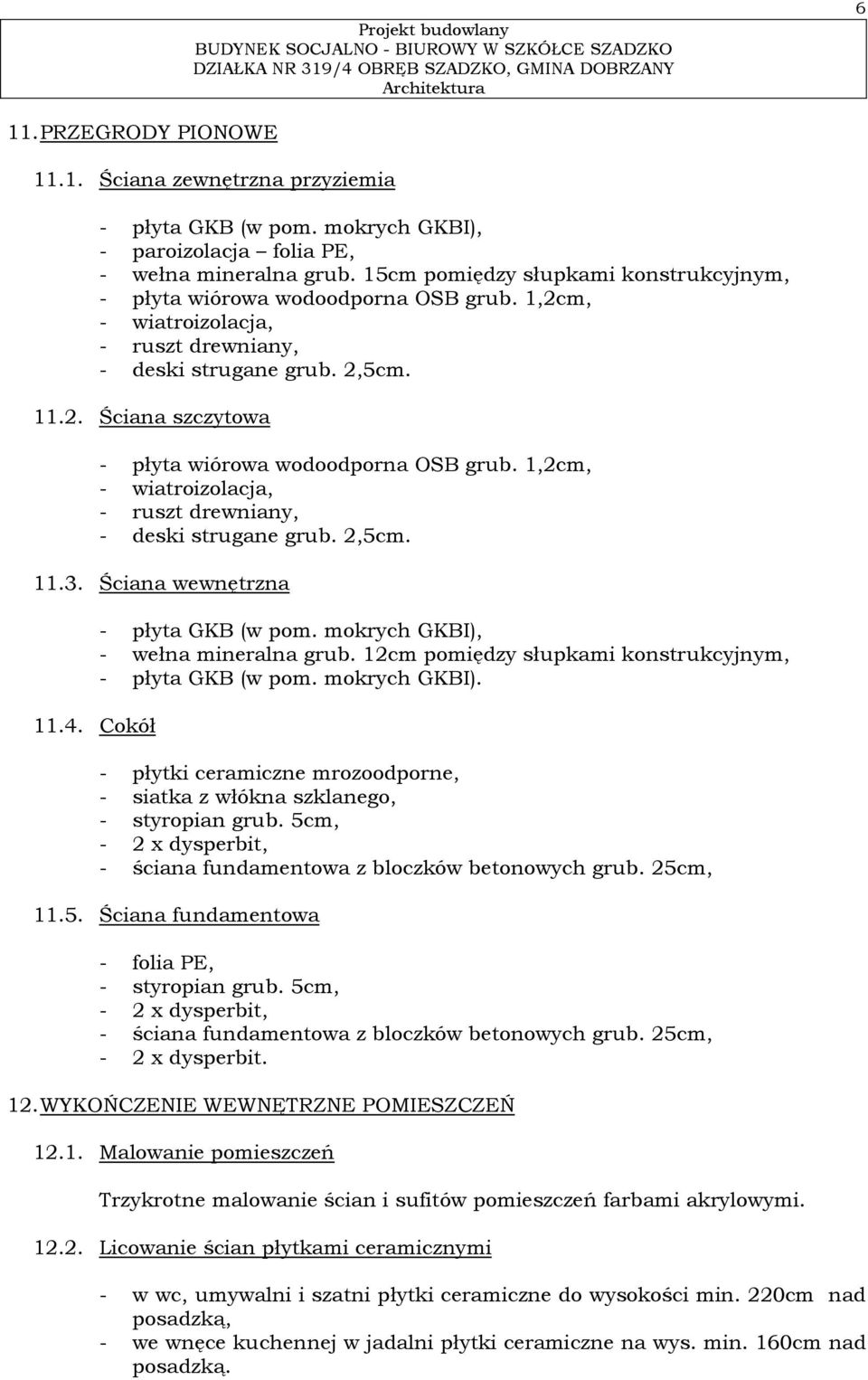

6 6 11. PRZEGRODY PIONOWE Ściana zewnętrzna przyziemia - płyta GKB (w pom. mokrych GKBI), - paroizolacja folia PE, - wełna mineralna grub. 15cm pomiędzy słupkami konstrukcyjnym, - płyta wiórowa wodoodporna OSB grub. 1,2cm, - wiatroizolacja, - ruszt drewniany, - deski strugane grub. 2,5cm Ściana szczytowa - płyta wiórowa wodoodporna OSB grub. 1,2cm, - wiatroizolacja, - ruszt drewniany, - deski strugane grub. 2,5cm Ściana wewnętrzna Cokół - płyta GKB (w pom. mokrych GKBI), - wełna mineralna grub. 12cm pomiędzy słupkami konstrukcyjnym, - płyta GKB (w pom. mokrych GKBI). - płytki ceramiczne mrozoodporne, - siatka z włókna szklanego, - styropian grub. 5cm, - 2 x dysperbit, - ściana fundamentowa z bloczków betonowych grub. 25cm, Ściana fundamentowa - folia PE, - styropian grub. 5cm, - 2 x dysperbit, - ściana fundamentowa z bloczków betonowych grub. 25cm, - 2 x dysperbit. 12. WYKOŃCZENIE WEWNĘTRZNE POMIESZCZEŃ Malowanie pomieszczeń Trzykrotne malowanie ścian i sufitów pomieszczeń farbami akrylowymi Licowanie ścian płytkami ceramicznymi - w wc, umywalni i szatni płytki ceramiczne do wysokości min. 220cm nad posadzką, - we wnęce kuchennej w jadalni płytki ceramiczne na wys. min. 160cm nad posadzką.

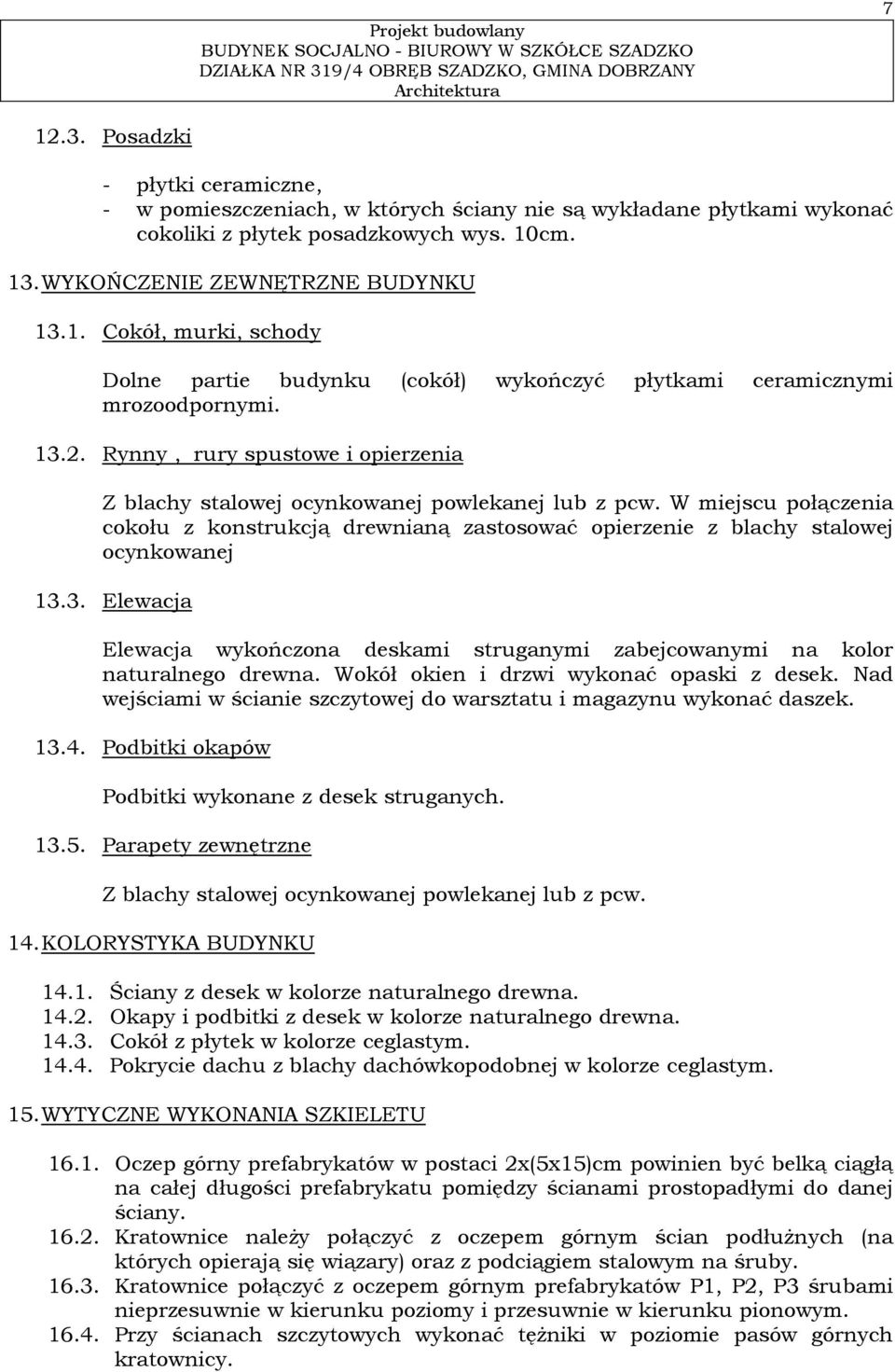

7 Posadzki - płytki ceramiczne, - w pomieszczeniach, w których ściany nie są wykładane płytkami wykonać cokoliki z płytek posadzkowych wys. 10cm. 13. WYKOŃCZENIE ZEWNĘTRZNE BUDYNKU Cokół, murki, schody Dolne partie budynku (cokół) wykończyć płytkami ceramicznymi mrozoodpornymi Rynny, rury spustowe i opierzenia Z blachy stalowej ocynkowanej powlekanej lub z pcw. W miejscu połączenia cokołu z konstrukcją drewnianą zastosować opierzenie z blachy stalowej ocynkowanej Elewacja Elewacja wykończona deskami struganymi zabejcowanymi na kolor naturalnego drewna. Wokół okien i drzwi wykonać opaski z desek. Nad wejściami w ścianie szczytowej do warsztatu i magazynu wykonać daszek Podbitki okapów Podbitki wykonane z desek struganych Parapety zewnętrzne Z blachy stalowej ocynkowanej powlekanej lub z pcw. 14. KOLORYSTYKA BUDYNKU Ściany z desek w kolorze naturalnego drewna Okapy i podbitki z desek w kolorze naturalnego drewna Cokół z płytek w kolorze ceglastym Pokrycie dachu z blachy dachówkopodobnej w kolorze ceglastym. 15. WYTYCZNE WYKONANIA SZKIELETU Oczep górny prefabrykatów w postaci 2x(5x15)cm powinien być belką ciągłą na całej długości prefabrykatu pomiędzy ścianami prostopadłymi do danej ściany Kratownice należy połączyć z oczepem górnym ścian podłużnych (na których opierają się wiązary) oraz z podciągiem stalowym na śruby Kratownice połączyć z oczepem górnym prefabrykatów P1, P2, P3 śrubami nieprzesuwnie w kierunku poziomy i przesuwnie w kierunku pionowym Przy ścianach szczytowych wykonać tężniki w poziomie pasów górnych kratownicy.

8 8 16. OCHRONA POŻAROWA BUDYNKU Budynek niski 1 kondygnacyjny Kategoria zagrożenia ludzi ZL III Wymagania dotyczące klasy odporności pożarowej budynku określone w 212 warunków technicznych nie dotyczą projektowanego budynku zgodnie z 213 ust. 1 pkt b i ust. 2 pkt b jest to budynek administracyjny i gospodarczy w gospodarstwie leśnym Elementy budynku wykonano odpowiednio z materiałów NRO Instalacja przeciwpożarowa alarmowa w budynku nie wymagana Dojazd pożarowy zapewniony Budynek zaopatrzyć w podręczny sprzęt gaśniczy na każde 100m2 powierzchni 1 gaśnica proszkowa o wadze 2kg lub płynowa o pojemności 3dm3. Maksymalna długość dojścia do gaśnicy 30m Woda do zewnętrznego gaszenia pożaru. Wymagane zaopatrzenie w wodę w ilości 10dm3/s łącznie z co najmniej 1 hydrantu ulicznego o średnicy 80mm Zalecenia: Przed uzyskaniem pozwolenia na użytkowanie należy: - oznakować zgodnie z PN: drogi ewakuacyjne, miejsca usytuowania gaśnic, główny wyłącznik prądu, - wywiesić instrukcję alarmową. 17. POZOSTAŁE UWAGI Atesty Wszystkie materiały zastosowane podczas budowy muszą posiadać odpowiednie atesty Warunki wykonania robót Prace budowlane przeprowadzić zgodnie z: - warunkami technicznymi wykonania i odbioru robót budowlano montażowych, - przy zachowaniu przepisów bhp, p.poż. i sanitarno-higienicznych, - Prawem Budowlanym, - aktualnymi polskimi normami, - sztuką budowaną Nadzór autorski Nad realizacją projektu wymagany jest nadzór autorski. Ewentualne wątpliwości należy uzgadniać z autorem projektu. opracowanie mgr inż. arch. Małgorzata Śliwka
