Odbiornik internetowych stacji radiowych. Odbiornik IRX (dla modeli IRF i IRZ) Podręcznik użytkownika. Spis treści. (Umożliwia zapisywanie)

Transkrypt

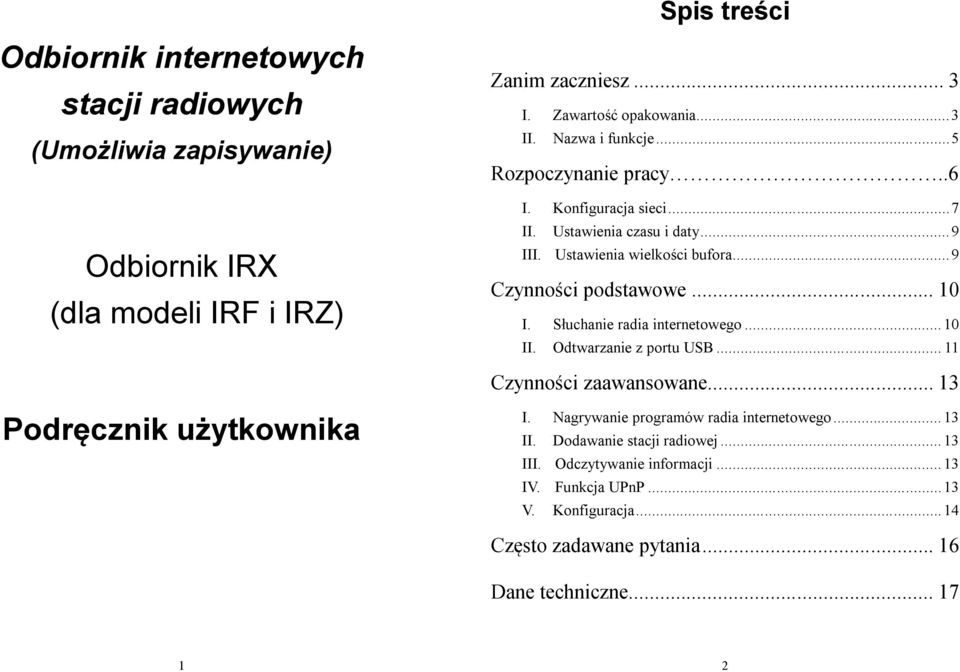

1 Spis treści Odbiornik internetowych stacji radiowych (Umożliwia zapisywanie) Odbiornik IRX (dla modeli IRF i IRZ) Zanim zaczniesz... 3 I. Zawartość opakowania... 3 II. Nazwa i funkcje... 5 Rozpoczynanie pracy..6 I. Konfiguracja sieci... 7 II. Ustawienia czasu i daty... 9 III. Ustawienia wielkości bufora... 9 Czynności podstawowe I. Słuchanie radia internetowego II. Odtwarzanie z portu USB Czynności zaawansowane Podręcznik użytkownika I. Nagrywanie programów radia internetowego II. Dodawanie stacji radiowej III. Odczytywanie informacji IV. Funkcja UPnP V. Konfiguracja Często zadawane pytania Dane techniczne

2 Zanim zaczniesz Dziękujemy za zakup odbiornika radia internetowego IRX. IRX to wielofunkcyjny odbiornik radiowy, pozwalający na słuchanie i zapisywanie programów radiowych oraz odtwarzanie plików audio z USB. Postępuj zgodnie z poniższymi wskazówkami, aby sprawdzić zawartość opakowania i przygotować urządzenie do pracy. D. Wymiana baterii w pilocie Kiedy w pilocie wyczerpie się bateria, można ją zmienić w następujący sposób. Model baterii to CR2025. Sprawdź biegunowość przed włożeniem baterii. I. Zawartość opakowania 1. Otwórz pokrywę baterii A. Odbiornik internetowych stacji radiowych B. Akcesoria 2. Włóż baterię CR2025 (biegunem dodatnim + do góry) Pilot 1 szt. (z baterią) Instrukcja obsługi 1 szt. Zasilacz i kabel zasilania 1 zestaw Kabel sieciowy 1 szt. (tylko dla modelu IRZ) 3. Nałóż pokrywę baterii C. Przygotowanie pilota 1. Ściągnij izolację 2. Gotowy do użytku Ściągnij izolację, aby móc używać pilota. 3 4

3 II. Nazwa i funkcje A. Panel przedni C. Pilot 1. POWER : Włącz/wyłącz 2. 0 ~9: Przyciski numeryczne 3. HOME: Przejdź do menu głównego 4. Przyciski nawigacji 1. Czujnik podczerwieni 2. przycisk POWER/STANDBY 3. przycisk MUTE 4. przycisk VOL+ 5. przycisk SNOOZE/LIGHT 6. przycisk VOL- 7. przycisk SLEEP 8. przycisk ALARM/NAP 5. ENTER 6. PREV : Wstecz 7. PLAY/PAUSE: start/pauza 8. SNOOZE: drzemka 9. MUTE: wycisz 10. MODE : Zmień tryb działania (tylko dla modelu IRP) 11. głośność VOL+/- 12. LANGUAGE : Wybierz język menu 13. BACKLIGHT: podświetlenie 14. FAVORITE: przejdź do ulubionych B. Panel tylni 15. FAVORITE+: dodaj do ulubionych 16. ALARM/NAP: ustaw typ budzika 17. SLEEP: wyłączanie czasowe 1. Wyjście audio (AUDIO OUT) 2. USB 18. NEXT: następny 19. STOP 3. LAN 4. Włącznik/Wyłącznik 5. Wejście zasilania 6. Antena WiFi (tylko dla modelu IRF) 5 6

4 Rozpoczynanie pracy Podłącz jeden koniec zasilacza do wejścia zasilania, podłącz wtyczkę zasilacza do źródła prądu. Następnie włącz odbiornik IRX. Ekran Menu głównego Wybierz przycisk LANGUAGE chwili, aby wybrać język menu. Wciśnij przycisk HOME, aby odbiornik IRX powrócił do Menu głównego. Postępuj zgodnie z poniższymi wskazówkami, aby dokonać ustawień odbiornika IRX. I. Konfiguracja sieci Aby móc odbierać internetowy program radiowy, odbiornik IRX musi być podłączony do Internetu. Odbiornik IRX można podłączyć do sieci LAN za pomocą Ethernetu lub WiFi. 7 Po włączeniu urządzenia pojawi się ekran menu głównego. A. Połączenie sieciowe Za pomocą kabla ethernetowego można podłączyć port LAN odbiornika IRX z portem LAN routera. Router powinien być ustawiony tak, aby miał połączenie z dostawcą Internetu. Jeśli router obsługuje DHCP, wtedy, IRX pobierze adres IP automatycznie. W Menu głównym wciśnij przyciski,, aby wybrać pozycję Configuration i naciśnij ENTER lub, aby wejść do Konfiguracji. Wybierz Network i wciśnij ENTER lub, aby wejść do IP Configuration. Wybierz Auto Setting (DHCP) i wciśnij przycisk ENTER lub, aby aktywować Auto Setting (DHCP). Powyższe kroki będą w podręczniku nazywane skrótowo, jako: Configuration Network IP Configuration Auto Setting (DHCP). W innym przypadku można ustawić adres IP ręcznie. W Menu głównym wybierz pozycję Configuration Network IP Configuration Manual settings IP Address, aby ustawić Adres IP. Następnie wprowadź Maskę podsieci (Subnet Mask), Bramkę domyślną (Default Gateway) i Serwer DNS (Preferred DNS Server). Użyj przycisków aby zmienić wartość Maski podsieci, Bramki domyślnej i Serwera DNS. B. Połączenie bezprzewodowe (tylko dla modelu IRF) Jeśli sieć LAN obsługuje bezprzewodowy dostęp do sieci, można skonfigurować odbiornik IRX tak, aby łączył się z siecią bezprzewodowo. Configuration Network 8 WiFi. Wszystkie dostępne punkty dostępu pokażą się na ekranie. Użyj przycisków,, aby wybrać punkt dostępu. Znak klucza pojawi się u dołu ekranu, jeśli punkt dostępu jest chroniony szyfrem. Wciśnij ENTER, aby skonfigurować odbiornik IRX tak, aby wybrać punkt dostępu. Jeśli punkt dostępu nie jest chroniony szyfrem albo, jeśli klucz szyfru został już wpisany, można wybrać Direct Connection, aby połączyć się z punktem dostępu. Jeśli punkt dostępu jest chroniony szyfrem, trzeba za pierwszym razem wpisać klucz. Wybierz Enter WEP/WPA i wciśnij ENTER, aby wprowadzić klucz. Wciśnij, aby wybrać znak, użyj przycisku, aby przejść do następnego znaku. Sekwencja znaków wygląda następująco, Znak klucza Ustaw kursor na znaku, i wciśnij przycisk, aż pokaże się ( ). Poczym wciśnij, aby usunąć zaznaczony znak.

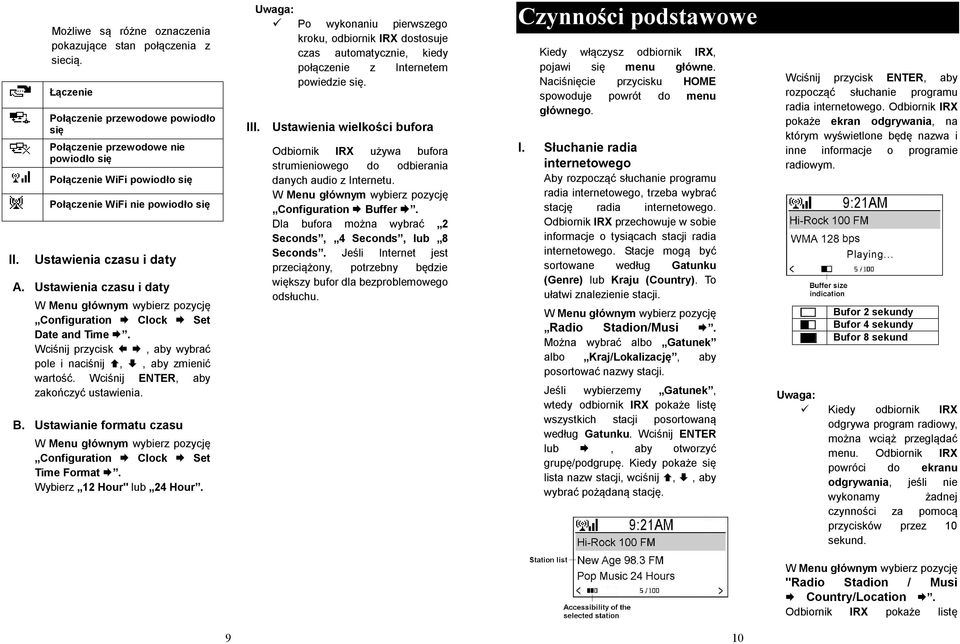

5 II. Możliwe są różne oznaczenia pokazujące stan połączenia z siecią. Łączenie Połączenie przewodowe powiodło się Połączenie przewodowe nie powiodło się Połączenie WiFi powiodło się Połączenie WiFi nie powiodło się Ustawienia czasu i daty A. Ustawienia czasu i daty Configuration Clock Set Date and Time. Wciśnij przycisk, aby wybrać pole i naciśnij,, aby zmienić wartość. Wciśnij ENTER, aby zakończyć ustawienia. B. Ustawianie formatu czasu Configuration Clock Set Time Format. Wybierz 12 Hour" lub 24 Hour. Po wykonaniu pierwszego kroku, odbiornik IRX dostosuje czas automatycznie, kiedy połączenie z Internetem powiedzie się. III. Ustawienia wielkości bufora Odbiornik IRX używa bufora strumieniowego do odbierania danych audio z Internetu. Configuration Buffer. Dla bufora można wybrać 2 Seconds, 4 Seconds, lub 8 Seconds. Jeśli Internet jest przeciążony, potrzebny będzie większy bufor dla bezproblemowego odsłuchu. Czynności podstawowe Kiedy włączysz odbiornik IRX, pojawi się menu główne. Naciśnięcie przycisku HOME spowoduje powrót do menu głównego. I. Słuchanie radia internetowego Aby rozpocząć słuchanie programu radia internetowego, trzeba wybrać stację radia internetowego. Odbiornik IRX przechowuje w sobie informacje o tysiącach stacji radia internetowego. Stacje mogą być sortowane według Gatunku (Genre) lub Kraju (Country). To ułatwi znalezienie stacji. Radio Stadion/Musi. Można wybrać albo Gatunek albo Kraj/Lokalizację, aby posortować nazwy stacji. Jeśli wybierzemy Gatunek, wtedy odbiornik IRX pokaże listę wszystkich stacji posortowaną według Gatunku. Wciśnij ENTER lub, aby otworzyć grupę/podgrupę. Kiedy pokaże się lista nazw stacji, wciśnij,, aby wybrać pożądaną stację. Wciśnij przycisk ENTER, aby rozpocząć słuchanie programu radia internetowego. Odbiornik IRX pokaże ekran odgrywania, na którym wyświetlone będę nazwa i inne informacje o programie radiowym. Bufor 2 sekundy Bufor 4 sekundy Bufor 8 sekund Kiedy odbiornik IRX odgrywa program radiowy, można wciąż przeglądać menu. Odbiornik IRX powróci do ekranu odgrywania, jeśli nie wykonamy żadnej czynności za pomocą przycisków przez 10 sekund. "Radio Stadion / Musi Country/Location. Odbiornik IRX pokaże listę 9 10

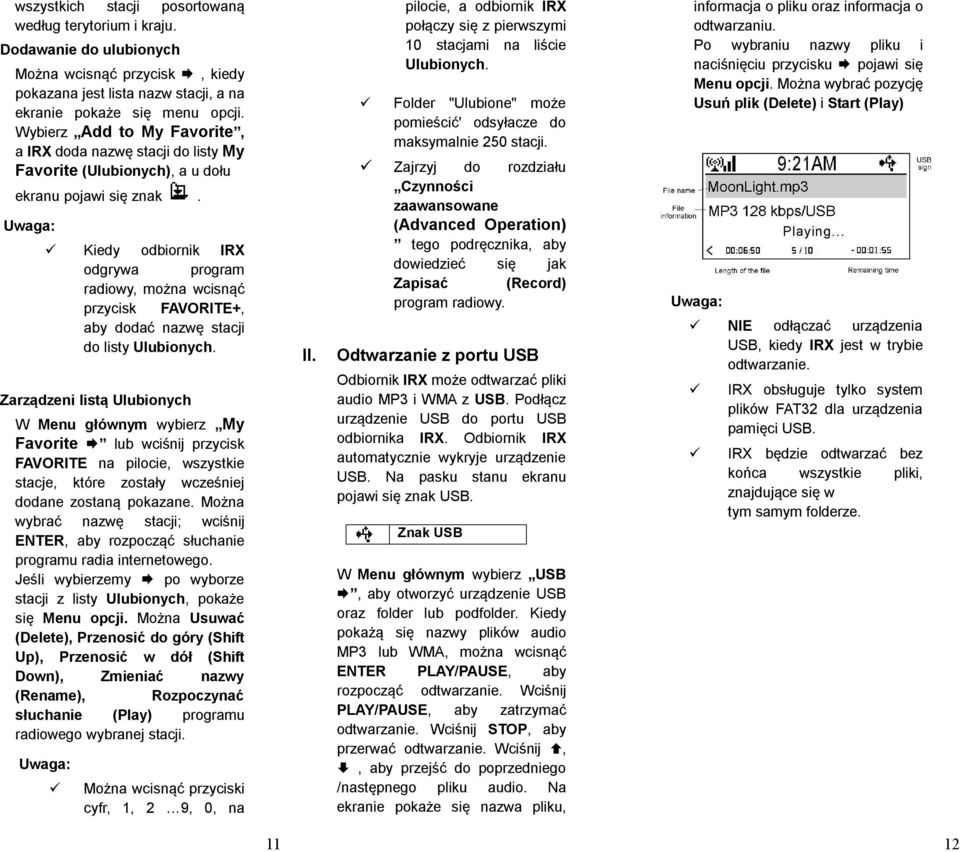

6 wszystkich stacji posortowaną według terytorium i kraju. Dodawanie do ulubionych Można wcisnąć przycisk, kiedy pokazana jest lista nazw stacji, a na ekranie pokaże się menu opcji. Wybierz Add to My Favorite, a IRX doda nazwę stacji do listy My Favorite (Ulubionych), a u dołu ekranu pojawi się znak. Kiedy odbiornik IRX odgrywa program radiowy, można wcisnąć przycisk FAVORITE+, aby dodać nazwę stacji do listy Ulubionych. Zarządzeni listą Ulubionych W Menu głównym wybierz My Favorite lub wciśnij przycisk FAVORITE na pilocie, wszystkie stacje, które zostały wcześniej dodane zostaną pokazane. Można wybrać nazwę stacji; wciśnij ENTER, aby rozpocząć słuchanie programu radia internetowego. Jeśli wybierzemy po wyborze stacji z listy Ulubionych, pokaże się Menu opcji. Można Usuwać (Delete), Przenosić do góry (Shift Up), Przenosić w dół (Shift Down), Zmieniać nazwy (Rename), Rozpoczynać słuchanie (Play) programu radiowego wybranej stacji. Można wcisnąć przyciski cyfr, 1, 2 9, 0, na II. pilocie, a odbiornik IRX połączy się z pierwszymi 10 stacjami na liście Ulubionych. Folder "Ulubione" może pomieścić' odsyłacze do maksymalnie 250 stacji. Zajrzyj do rozdziału Czynności zaawansowane (Advanced Operation) tego podręcznika, aby dowiedzieć się jak Zapisać (Record) program radiowy. Odtwarzanie z portu USB Odbiornik IRX może odtwarzać pliki audio MP3 i WMA z USB. Podłącz urządzenie USB do portu USB odbiornika IRX. Odbiornik IRX automatycznie wykryje urządzenie USB. Na pasku stanu ekranu pojawi się znak USB. Znak USB W Menu głównym wybierz USB, aby otworzyć urządzenie USB oraz folder lub podfolder. Kiedy pokażą się nazwy plików audio MP3 lub WMA, można wcisnąć ENTER PLAY/PAUSE, aby rozpocząć odtwarzanie. Wciśnij PLAY/PAUSE, aby zatrzymać odtwarzanie. Wciśnij STOP, aby przerwać odtwarzanie. Wciśnij,, aby przejść do poprzedniego /następnego pliku audio. Na ekranie pokaże się nazwa pliku, informacja o pliku oraz informacja o odtwarzaniu. Po wybraniu nazwy pliku i naciśnięciu przycisku pojawi się Menu opcji. Można wybrać pozycję Usuń plik (Delete) i Start (Play) NIE odłączać urządzenia USB, kiedy IRX jest w trybie odtwarzanie. IRX obsługuje tylko system plików FAT32 dla urządzenia pamięci USB. IRX będzie odtwarzać bez końca wszystkie pliki, znajdujące się w tym samym folderze

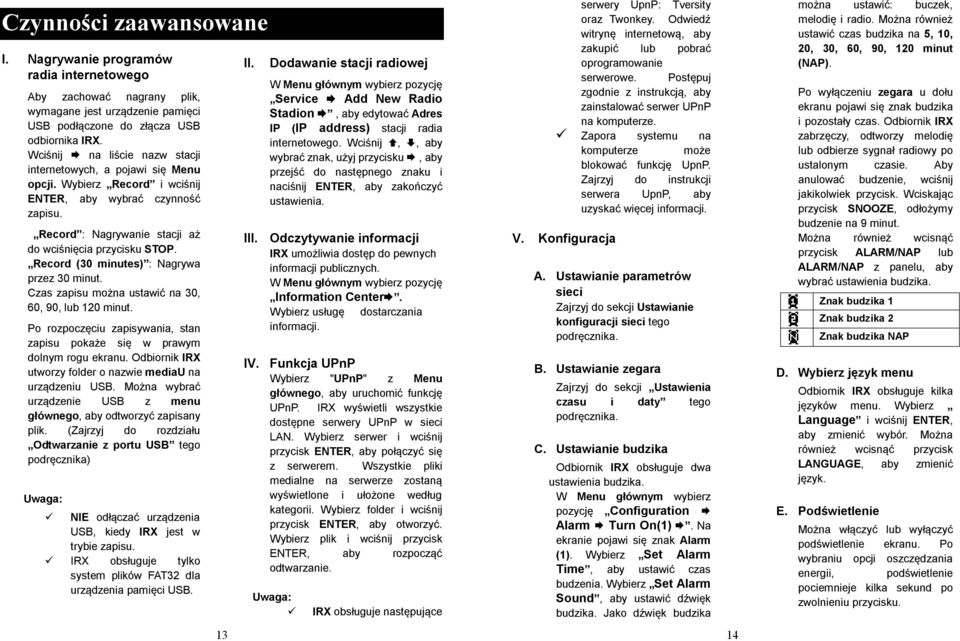

7 Czynności zaawansowane I. Nagrywanie programów radia internetowego Aby zachować nagrany plik, wymagane jest urządzenie pamięci USB podłączone do złącza USB odbiornika IRX. Wciśnij na liście nazw stacji internetowych, a pojawi się Menu opcji. Wybierz Record i wciśnij ENTER, aby wybrać czynność zapisu. Record : Nagrywanie stacji aż do wciśnięcia przycisku STOP. Record (30 minutes) : Nagrywa przez 30 minut. Czas zapisu można ustawić na 30, 60, 90, lub 120 minut. Po rozpoczęciu zapisywania, stan zapisu pokaże się w prawym dolnym rogu ekranu. Odbiornik IRX utworzy folder o nazwie mediau na urządzeniu USB. Można wybrać urządzenie USB z menu głównego, aby odtworzyć zapisany plik. (Zajrzyj do rozdziału Odtwarzanie z portu USB tego podręcznika) NIE odłączać urządzenia USB, kiedy IRX jest w trybie zapisu. IRX obsługuje tylko system plików FAT32 dla urządzenia pamięci USB. 13 II. Dodawanie stacji radiowej Service Add New Radio Stadion, aby edytować Adres IP (IP address) stacji radia internetowego. Wciśnij,, aby wybrać znak, użyj przycisku, aby przejść do następnego znaku i naciśnij ENTER, aby zakończyć ustawienia. III. Odczytywanie informacji IRX umożliwia dostęp do pewnych informacji publicznych. Information Center. Wybierz usługę dostarczania informacji. IV. Funkcja UPnP Wybierz "UPnP" z Menu głównego, aby uruchomić funkcję UPnP. IRX wyświetli wszystkie dostępne serwery UPnP w sieci LAN. Wybierz serwer i wciśnij przycisk ENTER, aby połączyć się z serwerem. Wszystkie pliki medialne na serwerze zostaną wyświetlone i ułożone według kategorii. Wybierz folder i wciśnij przycisk ENTER, aby otworzyć. Wybierz plik i wciśnij przycisk ENTER, aby rozpocząć odtwarzanie. IRX obsługuje następujące serwery UpnP: Tversity oraz Twonkey. Odwiedź witrynę internetową, aby zakupić lub pobrać oprogramowanie serwerowe. Postępuj zgodnie z instrukcją, aby zainstalować serwer UPnP na komputerze. Zapora systemu na komputerze może blokować funkcję UpnP. Zajrzyj do instrukcji serwera UpnP, aby uzyskać więcej informacji. V. Konfiguracja A. Ustawianie parametrów sieci Zajrzyj do sekcji Ustawianie konfiguracji sieci tego podręcznika. B. Ustawianie zegara Zajrzyj do sekcji Ustawienia czasu i daty tego podręcznika. C. Ustawianie budzika Odbiornik IRX obsługuje dwa ustawienia budzika. W Menu głównym wybierz pozycję Configuration Alarm Turn On(1). Na ekranie pojawi się znak Alarm (1). Wybierz Set Alarm Time, aby ustawić czas budzenia. Wybierz Set Alarm Sound, aby ustawić dźwięk budzika. Jako dźwięk budzika 14 można ustawić: buczek, melodię i radio. Można również ustawić czas budzika na 5, 10, 20, 30, 60, 90, 120 minut (NAP). Po wyłączeniu zegara u dołu ekranu pojawi się znak budzika i pozostały czas. Odbiornik IRX zabrzęczy, odtworzy melodię lub odbierze sygnał radiowy po ustalonym czasie. Aby anulować budzenie, wciśnij jakikolwiek przycisk. Wciskając przycisk SNOOZE, odłożymy budzenie na 9 minut. Można również wcisnąć przycisk ALARM/NAP lub ALARM/NAP z panelu, aby wybrać ustawienia budzika. Znak budzika 1 Znak budzika 2 Znak budzika NAP D. Wybierz język menu Odbiornik IRX obsługuje kilka języków menu. Wybierz Language i wciśnij ENTER, aby zmienić wybór. Można również wcisnąć przycisk LANGUAGE, aby zmienić język. E. Podświetlenie Można włączyć lub wyłączyć podświetlenie ekranu. Po wybraniu opcji oszczędzania energii, podświetlenie pociemnieje kilka sekund po zwolnieniu przycisku.

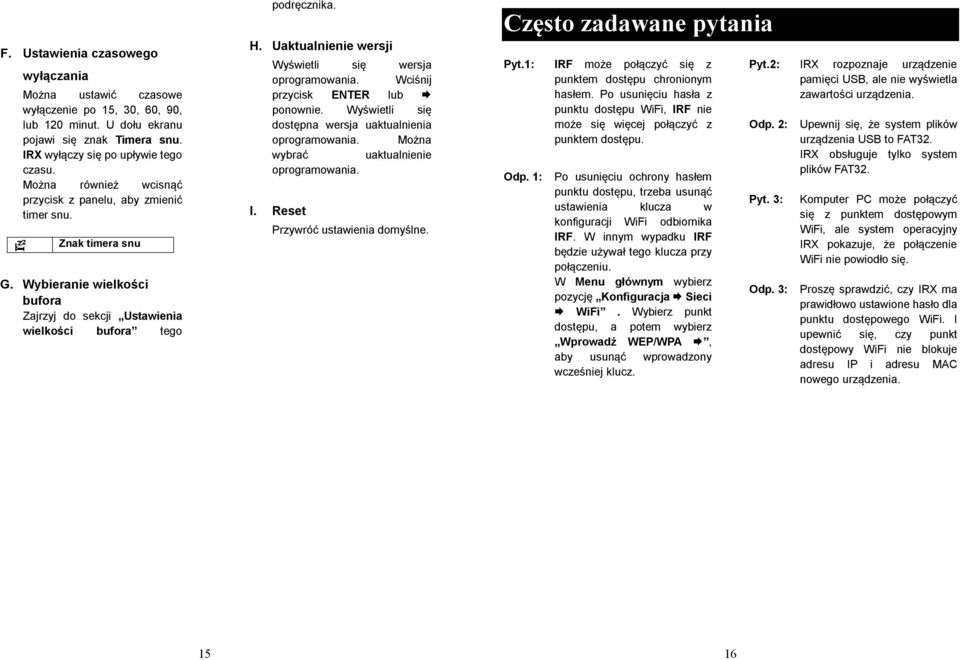

8 F. Ustawienia czasowego wyłączania Można ustawić czasowe wyłączenie po 15, 30, 60, 90, lub 120 minut. U dołu ekranu pojawi się znak Timera snu. IRX wyłączy się po upływie tego czasu. Można również wcisnąć przycisk z panelu, aby zmienić timer snu. Znak timera snu G. Wybieranie wielkości bufora Zajrzyj do sekcji Ustawienia wielkości bufora tego podręcznika. H. Uaktualnienie wersji Wyświetli się wersja oprogramowania. Wciśnij przycisk ENTER lub ponownie. Wyświetli się dostępna wersja uaktualnienia oprogramowania. Można wybrać uaktualnienie oprogramowania. I. Reset Przywróć ustawienia domyślne. Często zadawane pytania Pyt.1: IRF może połączyć się z punktem dostępu chronionym hasłem. Po usunięciu hasła z punktu dostępu WiFi, IRF nie może się więcej połączyć z punktem dostępu. Odp. 1: Po usunięciu ochrony hasłem punktu dostępu, trzeba usunąć ustawienia klucza w konfiguracji WiFi odbiornika IRF. W innym wypadku IRF będzie używał tego klucza przy połączeniu. W Menu głównym wybierz pozycję Konfiguracja Sieci WiFi. Wybierz punkt dostępu, a potem wybierz Wprowadź WEP/WPA, aby usunąć wprowadzony wcześniej klucz. Pyt.2: IRX rozpoznaje urządzenie pamięci USB, ale nie wyświetla zawartości urządzenia. Odp. 2: Pyt. 3: Odp. 3: Upewnij się, że system plików urządzenia USB to FAT32. IRX obsługuje tylko system plików FAT32. Komputer PC może połączyć się z punktem dostępowym WiFi, ale system operacyjny IRX pokazuje, że połączenie WiFi nie powiodło się. Proszę sprawdzić, czy IRX ma prawidłowo ustawione hasło dla punktu dostępowego WiFi. I upewnić się, czy punkt dostępowy WiFi nie blokuje adresu IP i adresu MAC nowego urządzenia

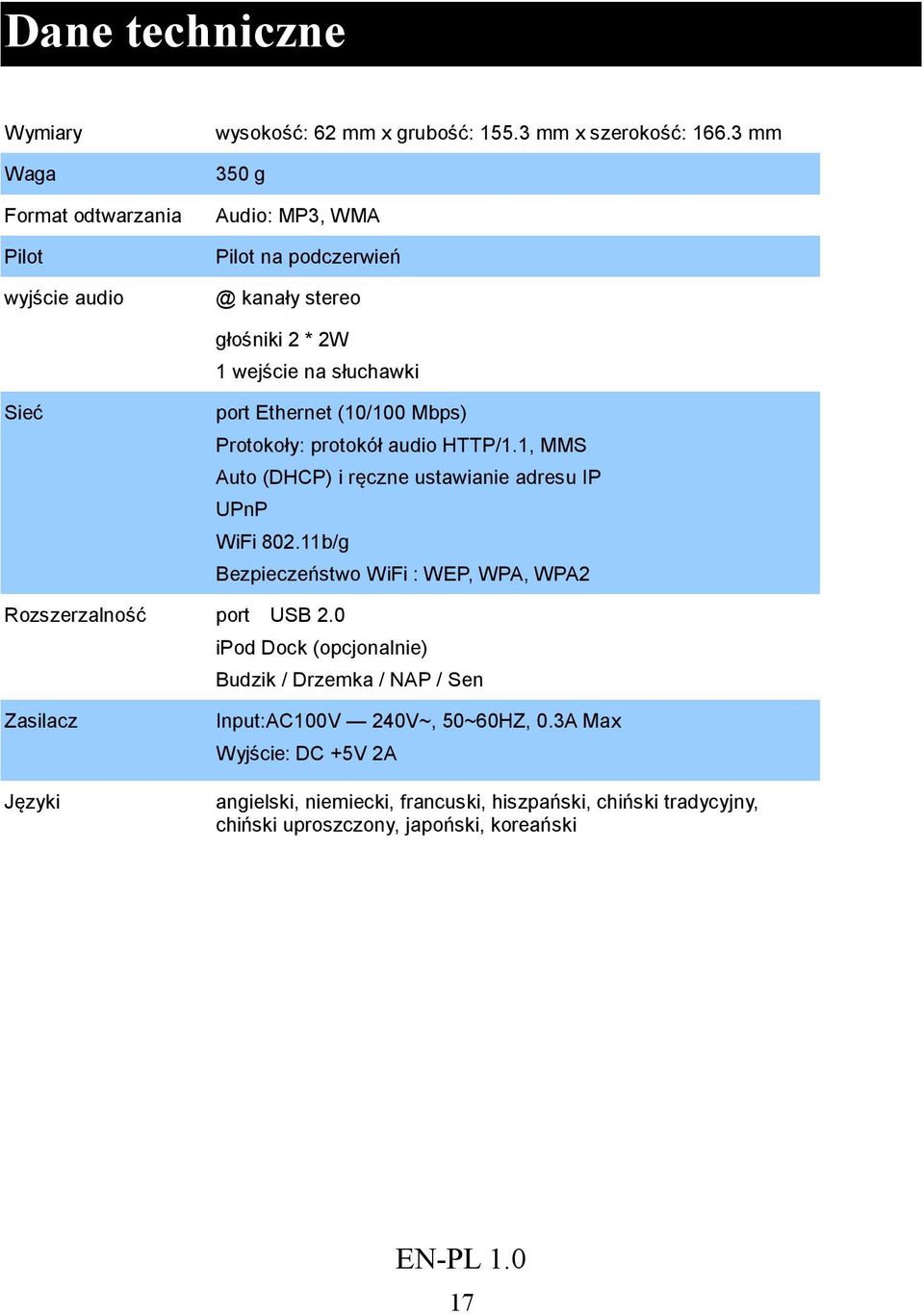

9 Dane techniczne Wymiary Waga Format odtwarzania Pilot wyjście audio wysokość: 62 mm x grubość: mm x szerokość: mm 350 g Audio: MP3, WMA Pilot na kanały stereo głośniki 2 * 2W 1 wejście na słuchawki Sieć port Ethernet (10/100 Mbps) Protokoły: protokół audio HTTP/1.1, MMS Auto (DHCP) i ręczne ustawianie adresu IP UPnP WiFi b/g Bezpieczeństwo WiFi : WEP, WPA, WPA2 Rozszerzalność port USB 2.0 ipod Dock (opcjonalnie) Budzik / Drzemka / NAP / Sen Zasilacz Języki Input:AC100V 240V~, 50~60HZ, 0.3A Max Wyjście: DC +5V 2A angielski, niemiecki, francuski, hiszpański, chiński tradycyjny, chiński uproszczony, japoński, koreański EN-PL
