Dysze fontanny. Pływające agregaty fontannowe

Transkrypt

1

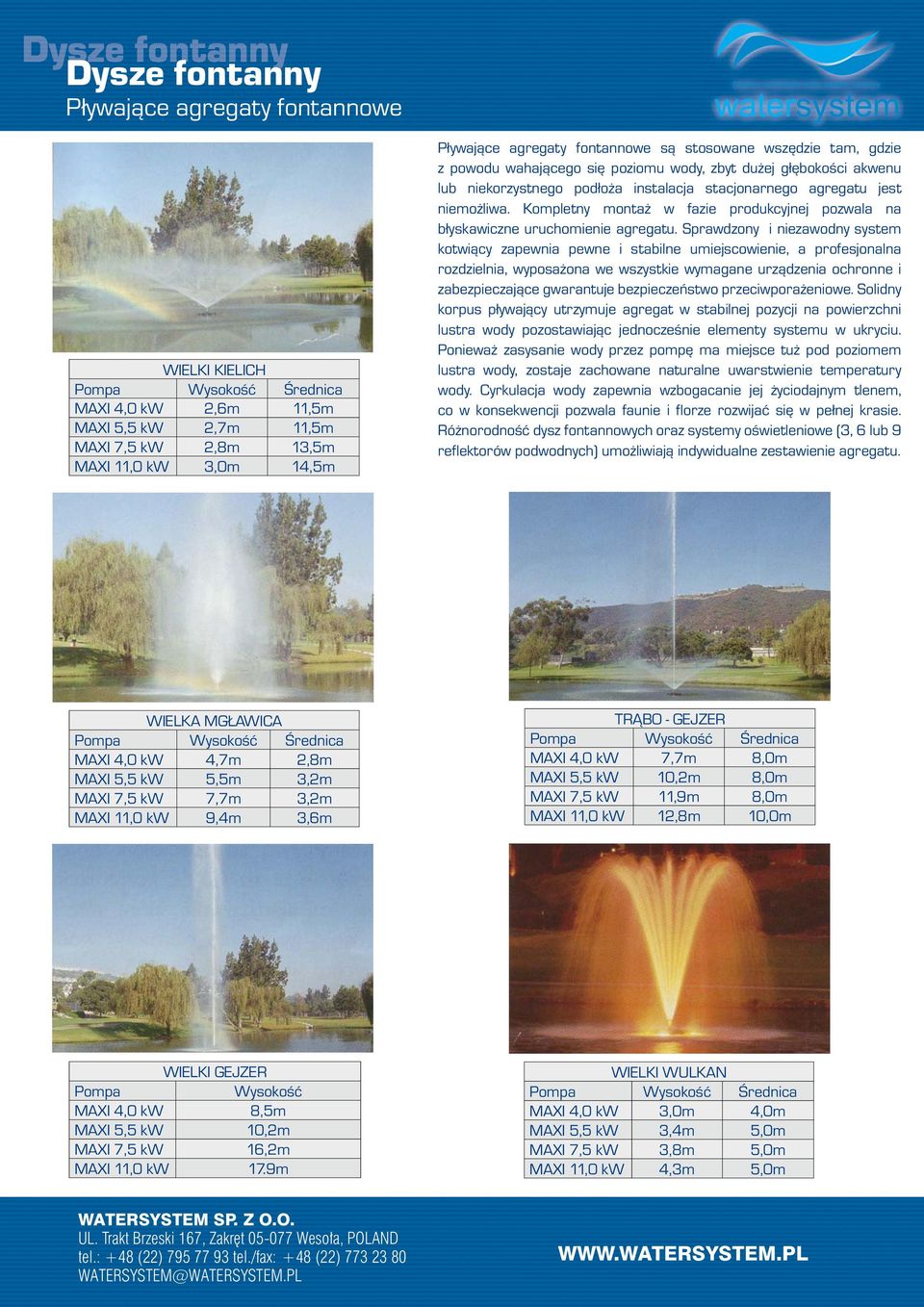

2 Dysze fontanny Pływające agregaty fontannowe WIELKI KIELICH Pompa Wysokość Średnica MAXI 4,0 kw 2,6m 11,5m MAXI 5,5 kw 2,7m 11,5m MAXI 7,5 kw 2,8m 13,5m MAXI 11,0 kw 3,0m 14,5m Pływające agregaty fontannowe są stosowane wszędzie tam, gdzie z powodu wahającego się poziomu wody, zbyt dużej głębokości akwenu lub niekorzystnego podłoża instalacja stacjonarnego agregatu jest niemożliwa. Kompletny montaż w fazie produkcyjnej pozwala na błyskawiczne uruchomienie agregatu. Sprawdzony i niezawodny system kotwiący zapewnia pewne i stabilne umiejscowienie, a profesjonalna rozdzielnia, wyposażona we wszystkie wymagane urządzenia ochronne i zabezpieczające gwarantuje bezpieczeństwo przeciwporażeniowe. Solidny korpus pływający utrzymuje agregat w stabilnej pozycji na powierzchni lustra wody pozostawiając jednocześnie elementy systemu w ukryciu. Ponieważ zasysanie wody przez pompę ma miejsce tuż pod poziomem lustra wody, zostaje zachowane naturalne uwarstwienie temperatury wody. Cyrkulacja wody zapewnia wzbogacanie jej życiodajnym tlenem, co w konsekwencji pozwala faunie i florze rozwijać się w pełnej krasie. Różnorodność dysz fontannowych oraz systemy oświetleniowe (3, 6 lub 9 reflektorów podwodnych) umożliwiają indywidualne zestawienie agregatu. WIELKA MGŁAWICA Pompa Wysokość Średnica MAXI 4,0 kw 4,7m 2,8m MAXI 5,5 kw 5,5m 3,2m MAXI 7,5 kw 7,7m 3,2m MAXI 11,0 kw 9,4m 3,6m TRĄBO - GEJZER Pompa Wysokość Średnica MAXI 4,0 kw 7,7m 8,0m MAXI 5,5 kw 10,2m 8,0m MAXI 7,5 kw 11,9m 8,0m MAXI 11,0 kw 12,8m 10,0m WIELKI GEJZER Pompa Wysokość MAXI 4,0 kw 8,5m MAXI 5,5 kw 10,2m MAXI 7,5 kw 16,2m MAXI 11,0 kw 17.9m WIELKI WULKAN Pompa Wysokość Średnica MAXI 4,0 kw 3,0m 4,0m MAXI 5,5 kw 3,4m 5,0m MAXI 7,5 kw 3,8m 5,0m MAXI 11,0 kw 4,3m 5,0m

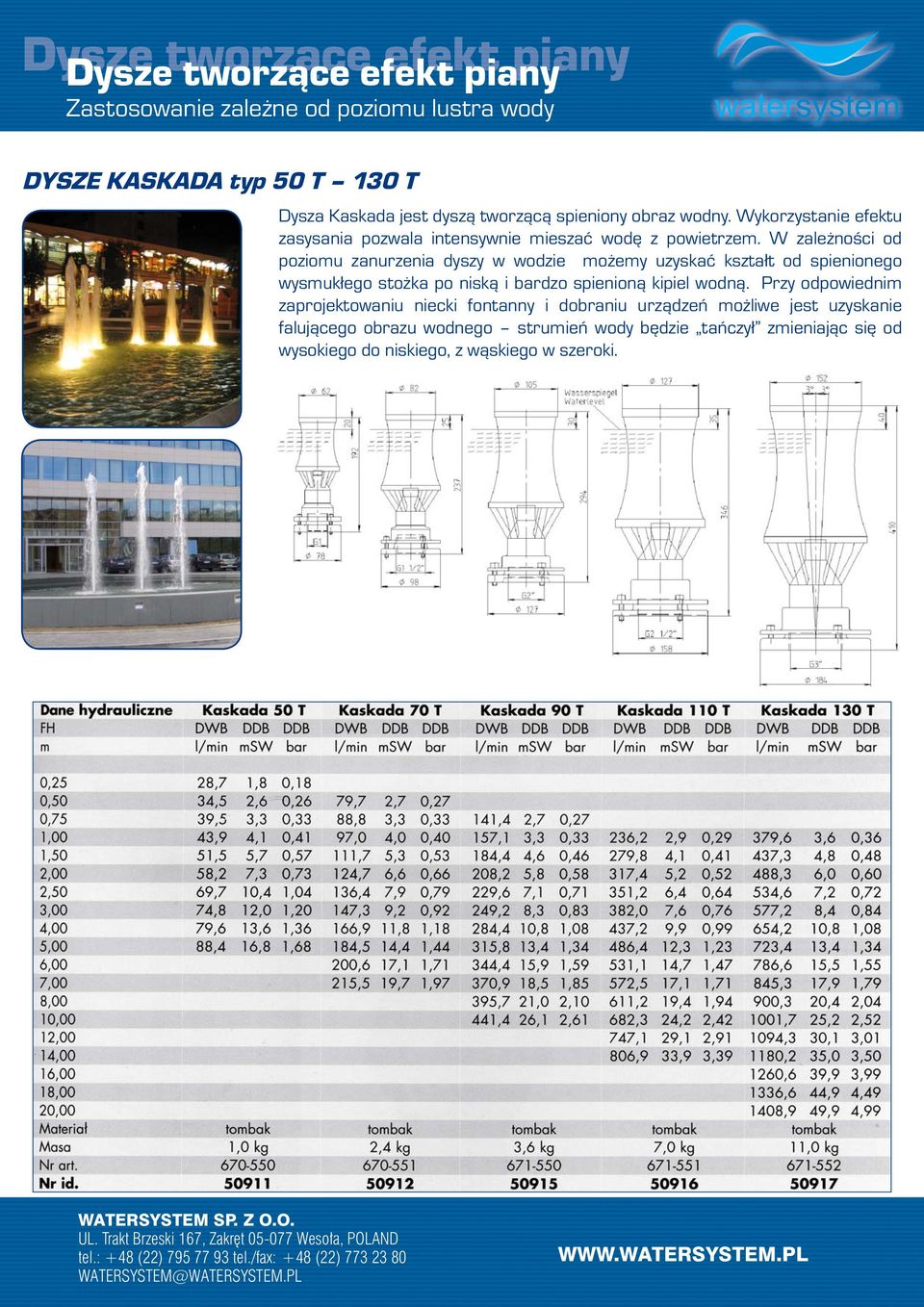

3 Dysze tworzące efekt piany Zastosowanie zależne od poziomu lustra wody DYSZE KASKADA typ 50 T 130 T Dysza Kaskada jest dyszą tworzącą spieniony obraz wodny. Wykorzystanie efektu zasysania pozwala intensywnie mieszać wodę z powietrzem. W zależności od poziomu zanurzenia dyszy w wodzie możemy uzyskać kształt od spienionego wysmukłego stożka po niską i bardzo spienioną kipiel wodną. Przy odpowiednim zaprojektowaniu niecki fontanny i dobraniu urządzeń możliwe jest uzyskanie falującego obrazu wodnego strumień wody będzie tańczył zmieniając się od wysokiego do niskiego, z wąskiego w szeroki.

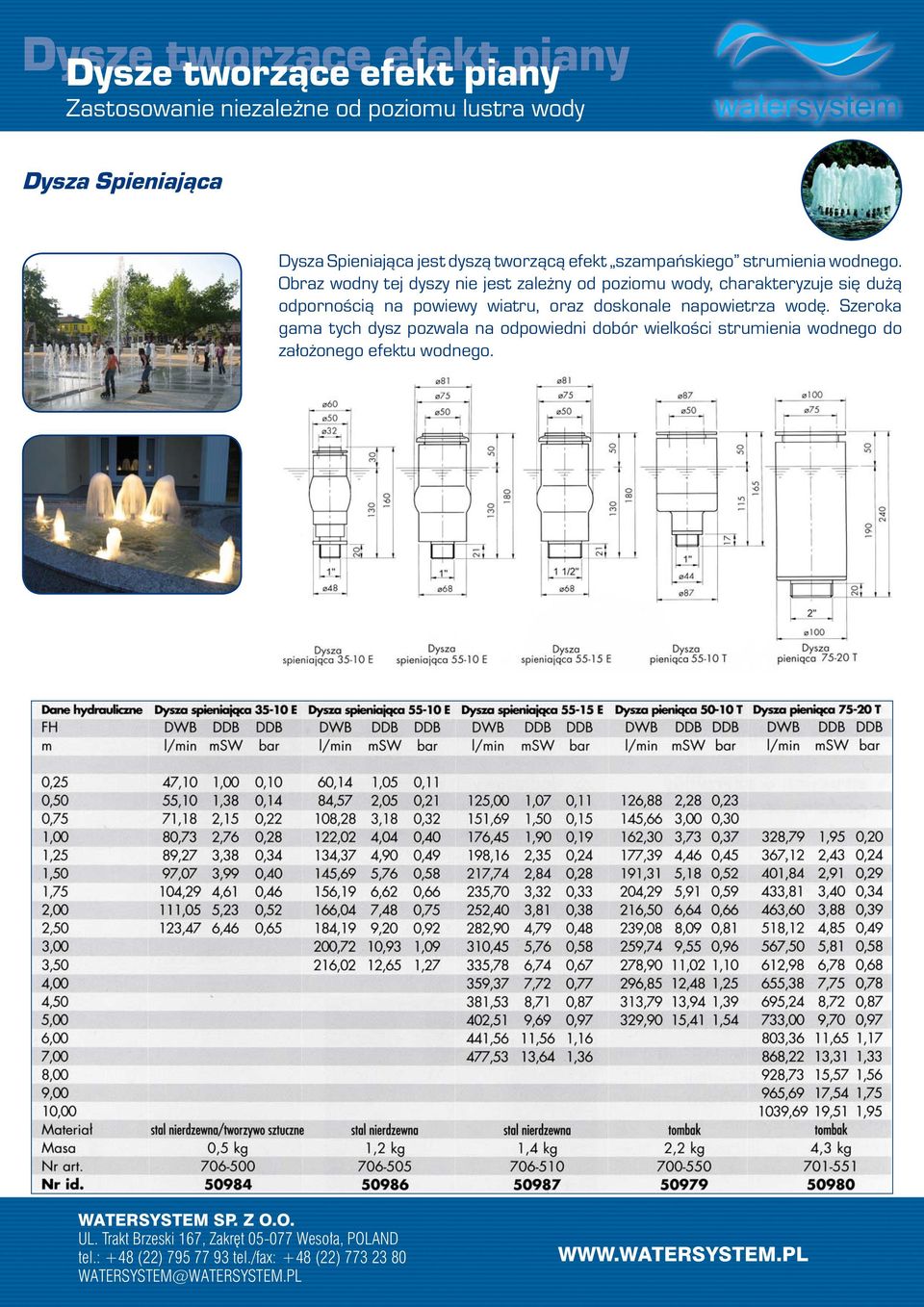

4 Dysze tworzące efekt piany Zastosowanie niezależne od poziomu lustra wody Dysza Spieniająca Dysza Spieniająca jest dyszą tworzącą efekt szampańskiego strumienia wodnego. Obraz wodny tej dyszy nie jest zależny od poziomu wody, charakteryzuje się dużą odpornością na powiewy wiatru, oraz doskonale napowietrza wodę. Szeroka gama tych dysz pozwala na odpowiedni dobór wielkości strumienia wodnego do założonego efektu wodnego.

5 Dysze tworzące efekt piany Zastosowanie zależne od poziomu lustra wody Dysza Gejzer Dysza Gejzer jest dyszą tworzącą spieniony cylindryczny obraz wodny. Kształt obrazu jest zależny od poziomu zanurzenia dyszy w wodzie. Im dysza jest bardziej wynurzona z wody tym obraz wodny staje się cieńszy i wyższy. Gdy dysza jest bardziej zanurzona słup wody jest pełniejszy, ale niższy. Kształt strumienia wody w porównaniu do dyszy Kaskady jest bardziej cylindryczny. Podobnie jak przy dyszy Kaskada możliwe jest uzyskanie efektu falowania strumienia wody.

6 Dysze tworzące efekt przestrzenny Kompleksowe systemy fontannowe Fontanna nitkowa Uzyskanie efektu przestrzennej ściany wodnej jest możliwe dzięki zastosowaniu włókien Mylar. Stworzony w ten sposób obraz wodny imituje ścianę wodną. Odpowiedni dobór ilości wody spływającej po nitkach minimalizuje chlapanie wody. System składa się z włókien Mylar, dolnego zbiornika wodnego i górnego rozdzielacza rozpływowego.

7 Dysze tworzące efekt paraboliczny Kompleksowe systemy fontannowe Jumping Jet Uzyskanie najbardziej spektakularnych obrazów wodnych jest możliwe dzięki zastosowaniu dyszy Jumping Jet. Dysza ta tworzy 18 mm paraboliczny strumień wodny podświetlony przez kolorowe światło LED. Zastosowanie sterownika elektronicznego umożliwia uzyskanie efektu ciągłych lub przerywanych strumieni. Możliwe jest stosowanie wielu jednostek dla spotęgowania efektu i tworzenia przestrzennych aranżacji.

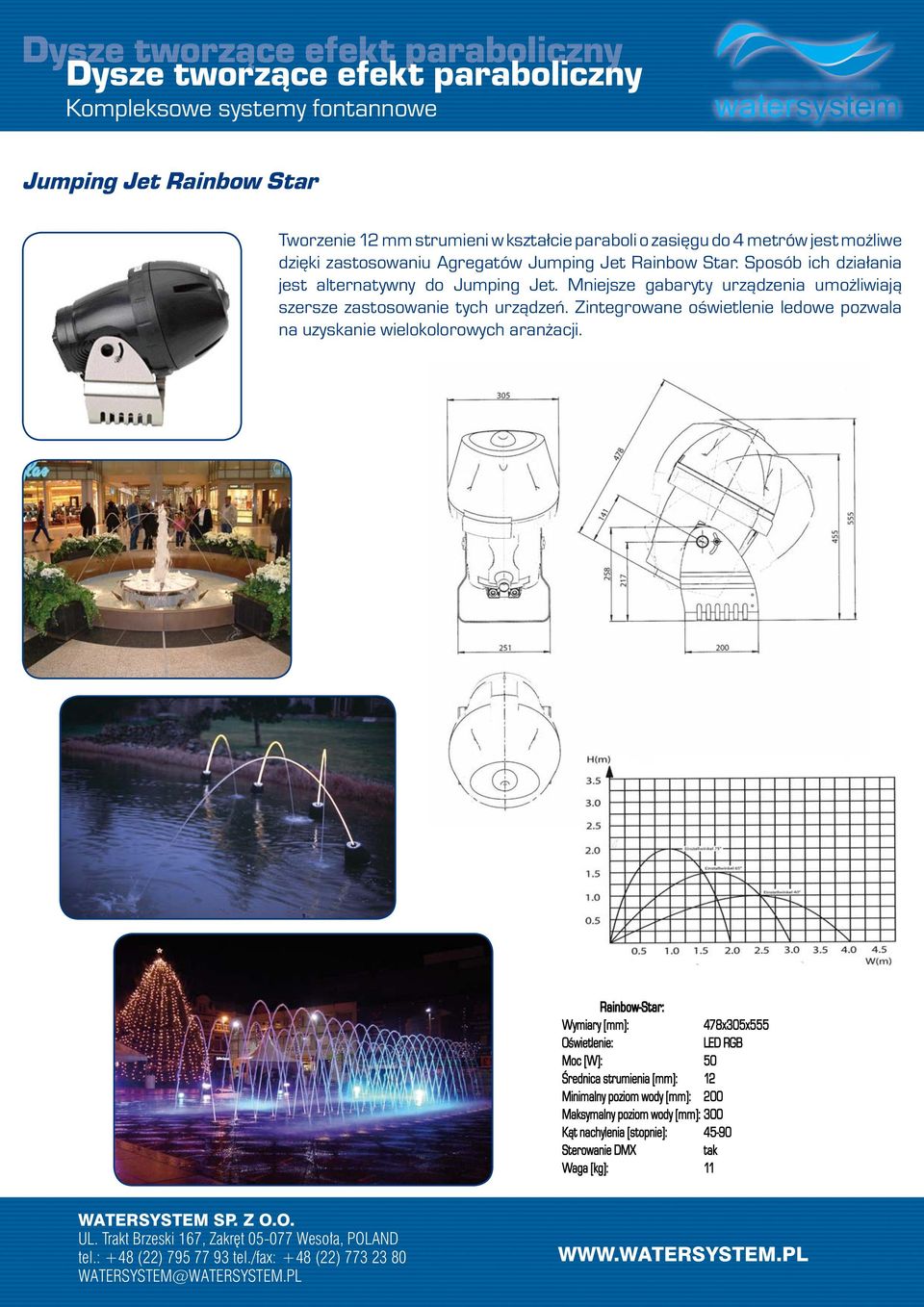

8 Dysze tworzące efekt paraboliczny Kompleksowe systemy fontannowe Jumping Jet Rainbow Star Tworzenie 12 mm strumieni w kształcie paraboli o zasięgu do 4 metrów jest możliwe dzięki zastosowaniu Agregatów Jumping Jet Rainbow Star. Sposób ich działania jest alternatywny do Jumping Jet. Mniejsze gabaryty urządzenia umożliwiają szersze zastosowanie tych urządzeń. Zintegrowane oświetlenie ledowe pozwala na uzyskanie wielokolorowych aranżacji. Rainbow-Star: Wymiary [mm]: 478x305x555 Oświetlenie: LED RGB Moc [W]: 50 Średnica strumienia [mm]: 12 Minimalny poziom wody [mm]: 200 Maksymalny poziom wody [mm]: 300 Kąt nachylenia [stopnie]: Sterowanie DMX tak Waga [kg]: 11

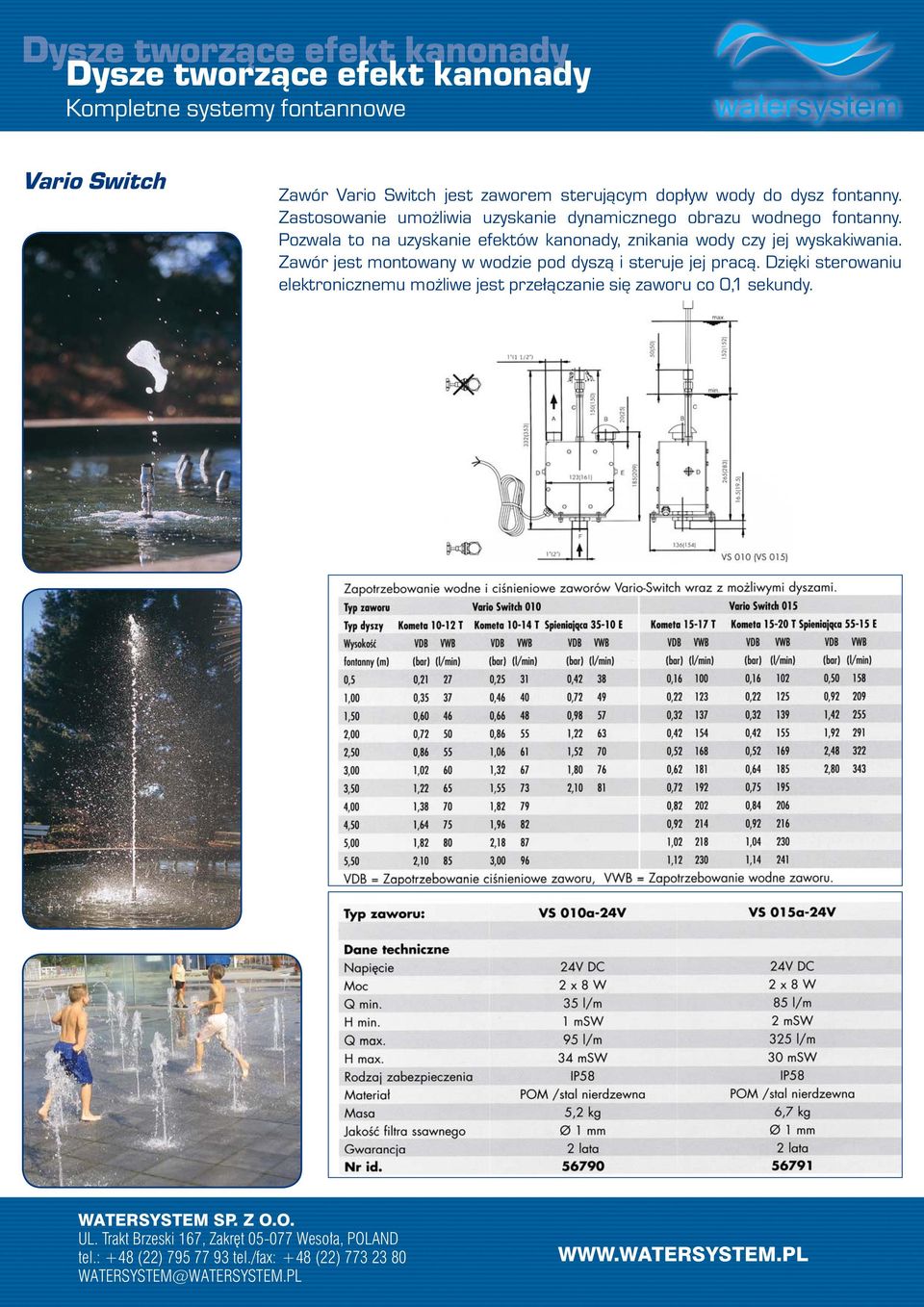

9 Dysze tworzące efekt kanonady Kompletne systemy fontannowe Vario Switch Zawór Vario Switch jest zaworem sterującym dopływ wody do dysz fontanny. Zastosowanie umożliwia uzyskanie dynamicznego obrazu wodnego fontanny. Pozwala to na uzyskanie efektów kanonady, znikania wody czy jej wyskakiwania. Zawór jest montowany w wodzie pod dyszą i steruje jej pracą. Dzięki sterowaniu elektronicznemu możliwe jest przełączanie się zaworu co 0,1 sekundy.

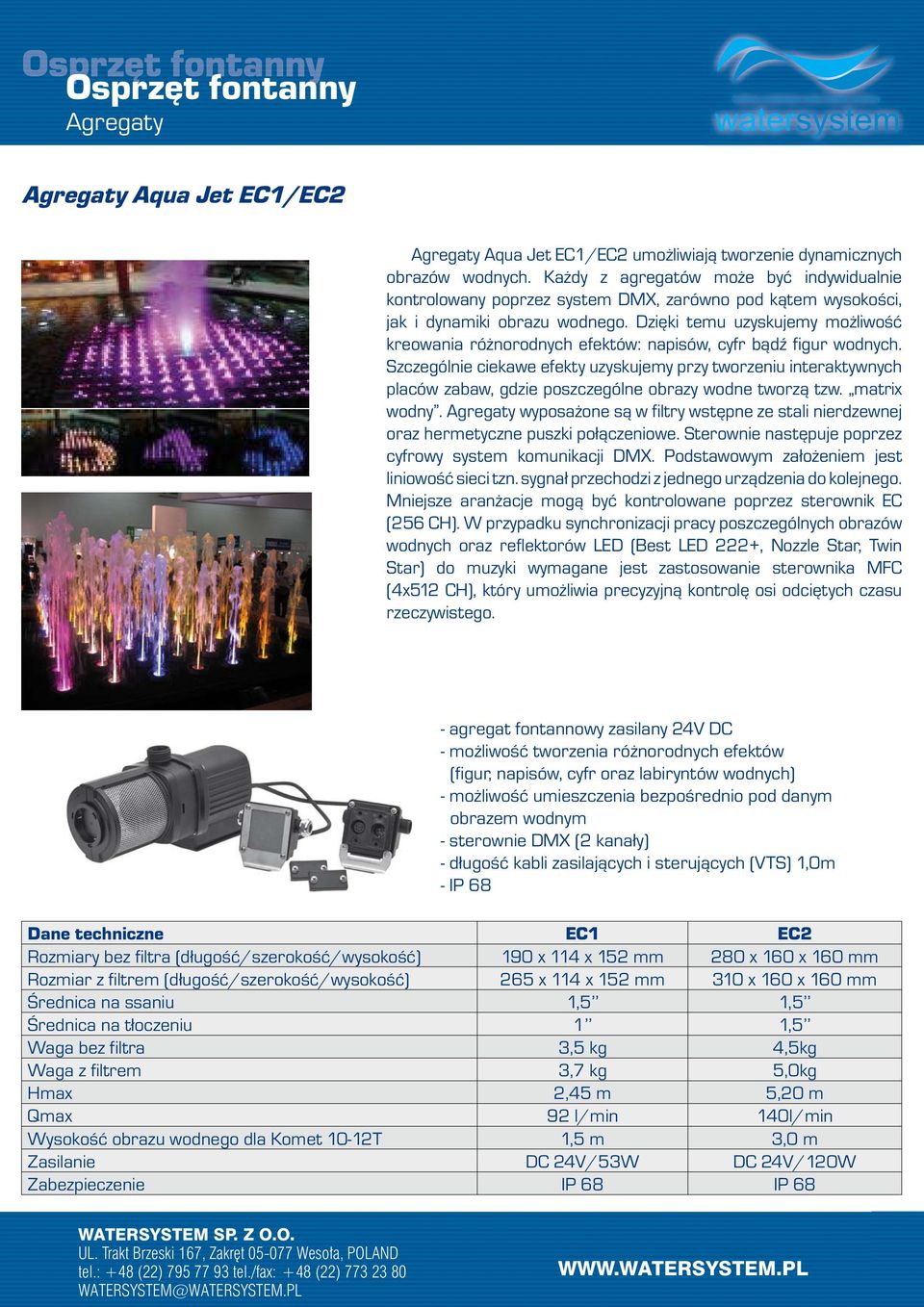

10 Osprzęt fontanny Agregaty Agregaty Aqua Jet EC1/EC2 Agregaty Aqua Jet EC1/EC2 umożliwiają tworzenie dynamicznych obrazów wodnych. Każdy z agregatów może być indywidualnie kontrolowany poprzez system DMX, zarówno pod kątem wysokości, jak i dynamiki obrazu wodnego. Dzięki temu uzyskujemy możliwość kreowania różnorodnych efektów: napisów, cyfr bądź figur wodnych. Szczególnie ciekawe efekty uzyskujemy przy tworzeniu interaktywnych placów zabaw, gdzie poszczególne obrazy wodne tworzą tzw. matrix wodny. Agregaty wyposażone są w filtry wstępne ze stali nierdzewnej oraz hermetyczne puszki połączeniowe. Sterownie następuje poprzez cyfrowy system komunikacji DMX. Podstawowym założeniem jest liniowość sieci tzn. sygnał przechodzi z jednego urządzenia do kolejnego. Mniejsze aranżacje mogą być kontrolowane poprzez sterownik EC (256 CH). W przypadku synchronizacji pracy poszczególnych obrazów wodnych oraz reflektorów LED (Best LED 222+, Nozzle Star, Twin Star) do muzyki wymagane jest zastosowanie sterownika MFC (4x512 CH), który umożliwia precyzyjną kontrolę osi odciętych czasu rzeczywistego. - agregat fontannowy zasilany 24V DC - możliwość tworzenia różnorodnych efektów (figur, napisów, cyfr oraz labiryntów wodnych) - możliwość umieszczenia bezpośrednio pod danym obrazem wodnym - sterownie DMX (2 kanały) - długość kabli zasilających i sterujących (VTS) 1,0m - IP 68 Dane techniczne EC1 EC2 Rozmiary bez filtra (długość/szerokość/wysokość) 190 x 114 x 152 mm 280 x 160 x 160 mm Rozmiar z filtrem (długość/szerokość/wysokość) 265 x 114 x 152 mm 310 x 160 x 160 mm Średnica na ssaniu 1,5 1,5 Średnica na tłoczeniu 1 1,5 Waga bez filtra 3,5 kg 4,5kg Waga z filtrem 3,7 kg 5,0kg Hmax 2,45 m 5,20 m Qmax 92 l/min 140l/min Wysokość obrazu wodnego dla Komet 10-12T 1,5 m 3,0 m Zasilanie DC 24V/53W DC 24V/120W Zabezpieczenie IP 68 IP 68

11 Dysza Kometa Dysze jednostrumieniowe Dysza Kometa Dysza Kometa jest dyszą pełnego przeźroczystego strumienia wodnego. Może być zastosowana samodzielnie lub też tworzyć część większego obrazu wodnego. Szeroka gama średnic strumieni wodnych od 3 do 20 mm oraz regulacja kąta nachylenia dyszy do 12 O w każda stronę pozwala dowolnie kształtować obraz wodny.

12 Ring wodny Dysze wielostrumieniowe Ring wodny Strumień wodny na kształt kielicha można uzyskać dzięki zastosowaniu ringu wodnego. Dzięki szerokiej gamie średnic (od 0,5 do 3 metrów) i ilości dysz (od 18 do 72) możliwe jest uzyskanie niepowtarzalnej kompozycji wodnej. Możliwe jest również zastosowanie podwójnych i potrójnych ringów wodnych na specjalne zamówienie klienta

13 Dysza kumulacyjna Dysze jednostrumieniowe Dysza Kumulacyjna Dysza kumulacyjna jest specjalną dyszą stosowaną do uzyskiwania obrazów wodnych o dużych wysokościach. Pozwala ona na uzyskanie stabilnego strumienia wodnego o wysokości od 5 do 80 metrów.

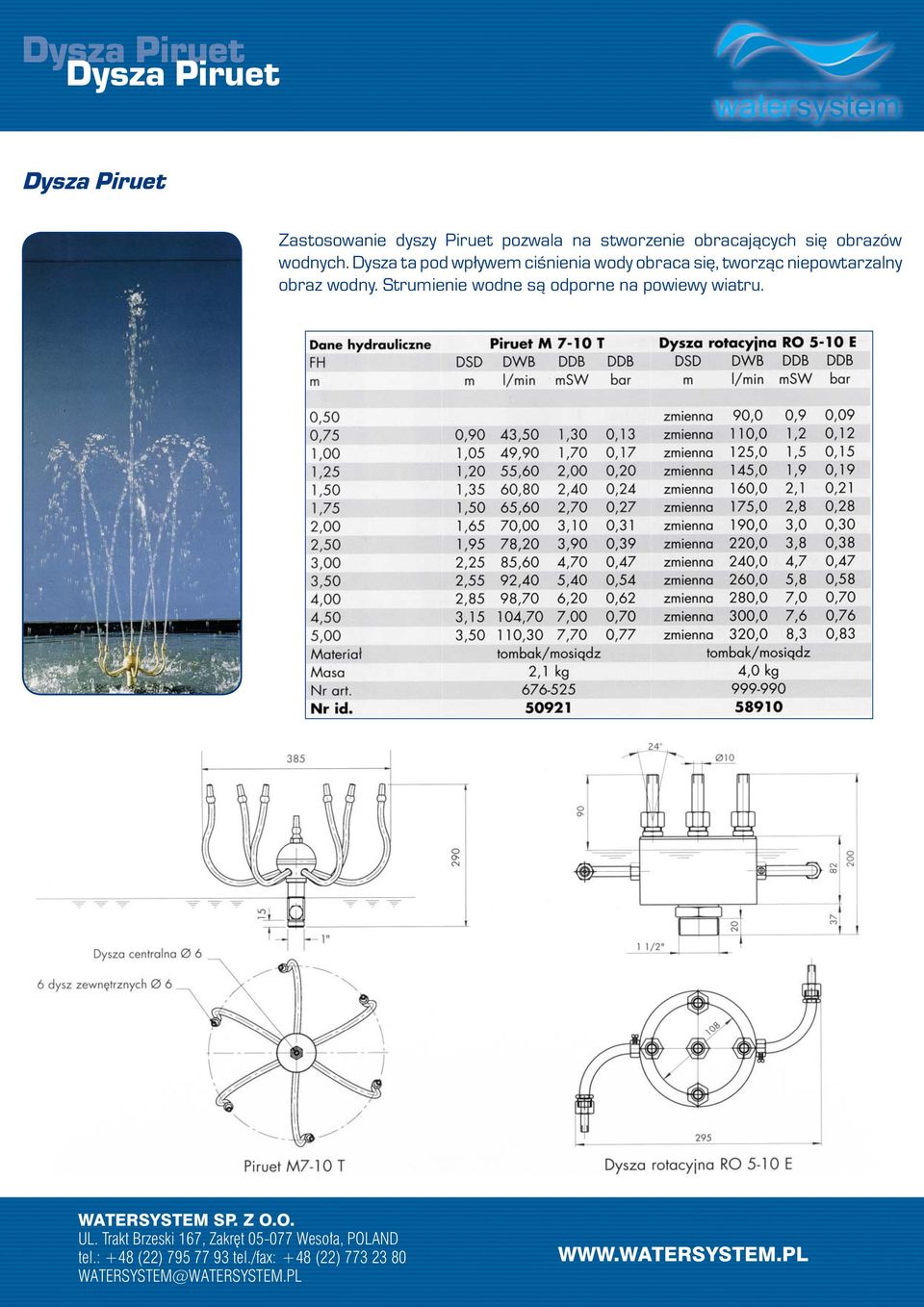

14 Dysza Piruet Dysza Piruet Zastosowanie dyszy Piruet pozwala na stworzenie obracających się obrazów wodnych. Dysza ta pod wpływem ciśnienia wody obraca się, tworząc niepowtarzalny obraz wodny. Strumienie wodne są odporne na powiewy wiatru.

15 Dysza Lawa Dysze tworzące warstwę wodną Dysza Lawa Jednym z najcichszych obrazów wodnych jaki można wykreować, jest strumień wodny wydobywający się z dyszy Lawa. Rozmiar i kształt dzwonu utworzonego z filmu wodnego może być zmieniany poprzez ilość wody dopływającej do dyszy.

16 Dysza Płaszczowa Dysze tworzące warstwę wodną Dysza Płaszczowa Uzyskanie efektu wachlarza wodnego o grubości 6 mm jest możliwe dzięki zastosowaniu dyszy Płaszczowej. Woda wylatuje z dyszy wachlarzem o rozpiętości Dysza ta jest szczególnie atrakcyjna, gdy jest zaaranżowana w większej ilości w około dyszy centralnej.

17 Dysza Kielich Dysze tworzące warstwę wodną Dysza Kielich Przeźroczysty wulkan wodny może zostać uzyskany poprzez zastosowanie dyszy Kielich. Dysza ta kreuje obraz wodny niezależny od poziomu wody. Dzięki zastosowaniu kołnierza justującego jest możliwe idealnie wypoziomowanie dyszy.

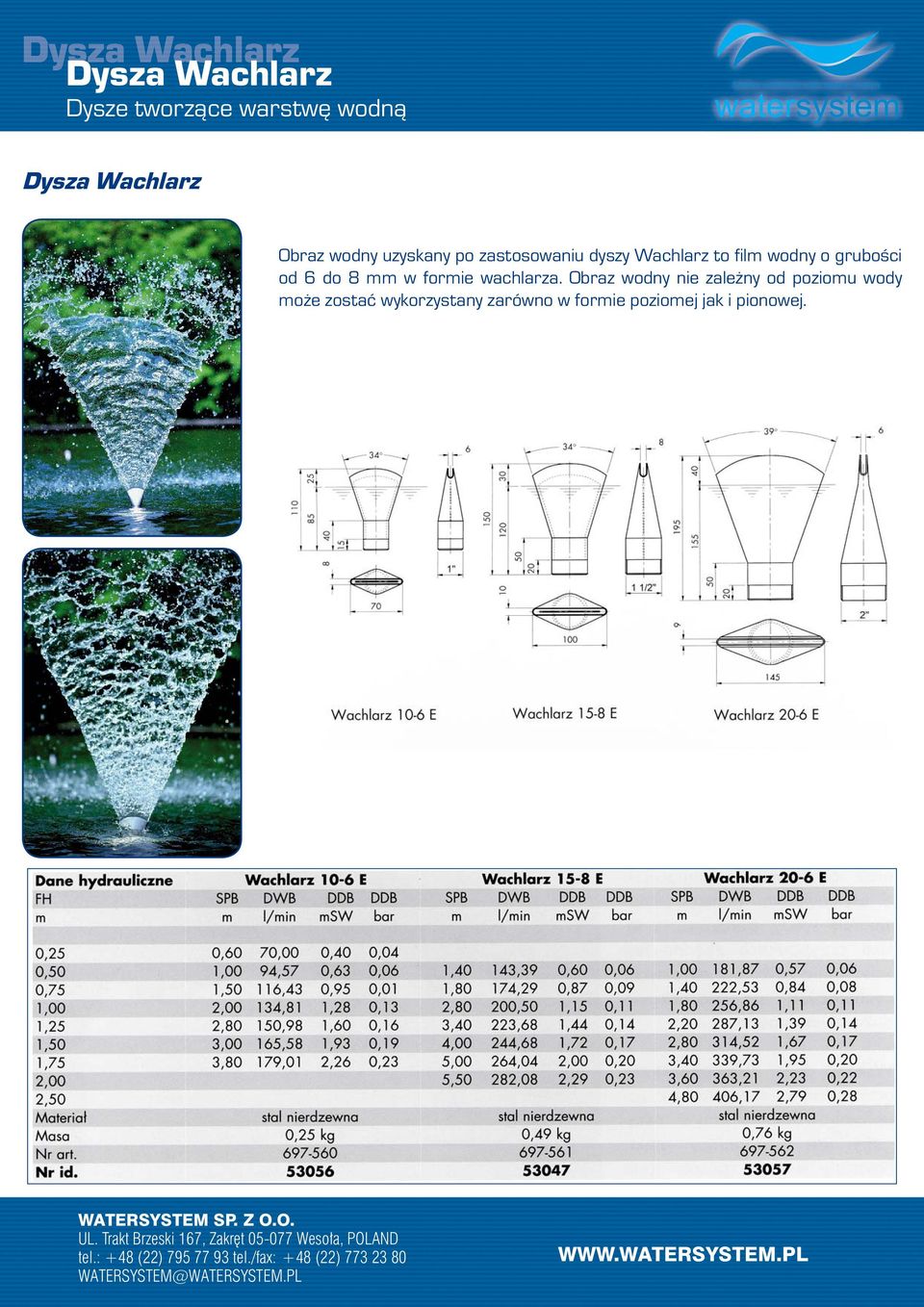

18 Dysza Wachlarz Dysze tworzące warstwę wodną Dysza Wachlarz Obraz wodny uzyskany po zastosowaniu dyszy Wachlarz to film wodny o grubości od 6 do 8 mm w formie wachlarza. Obraz wodny nie zależny od poziomu wody może zostać wykorzystany zarówno w formie poziomej jak i pionowej.

19 Dysza sferyczna Dysze sferyczne Dysza sferyczna Fontanny sferyczne stanowią bardzo atrakcyjne rozwiązanie architektoniczne, tworząc niesamowity obraz wodny, odporny na powiewy wiatru i zmianę wysokości lustra wody. W momencie, gdy woda jest wyłączona same w sobie stanowią nieprzeciętną formę zagospodarowania przestrzeni.

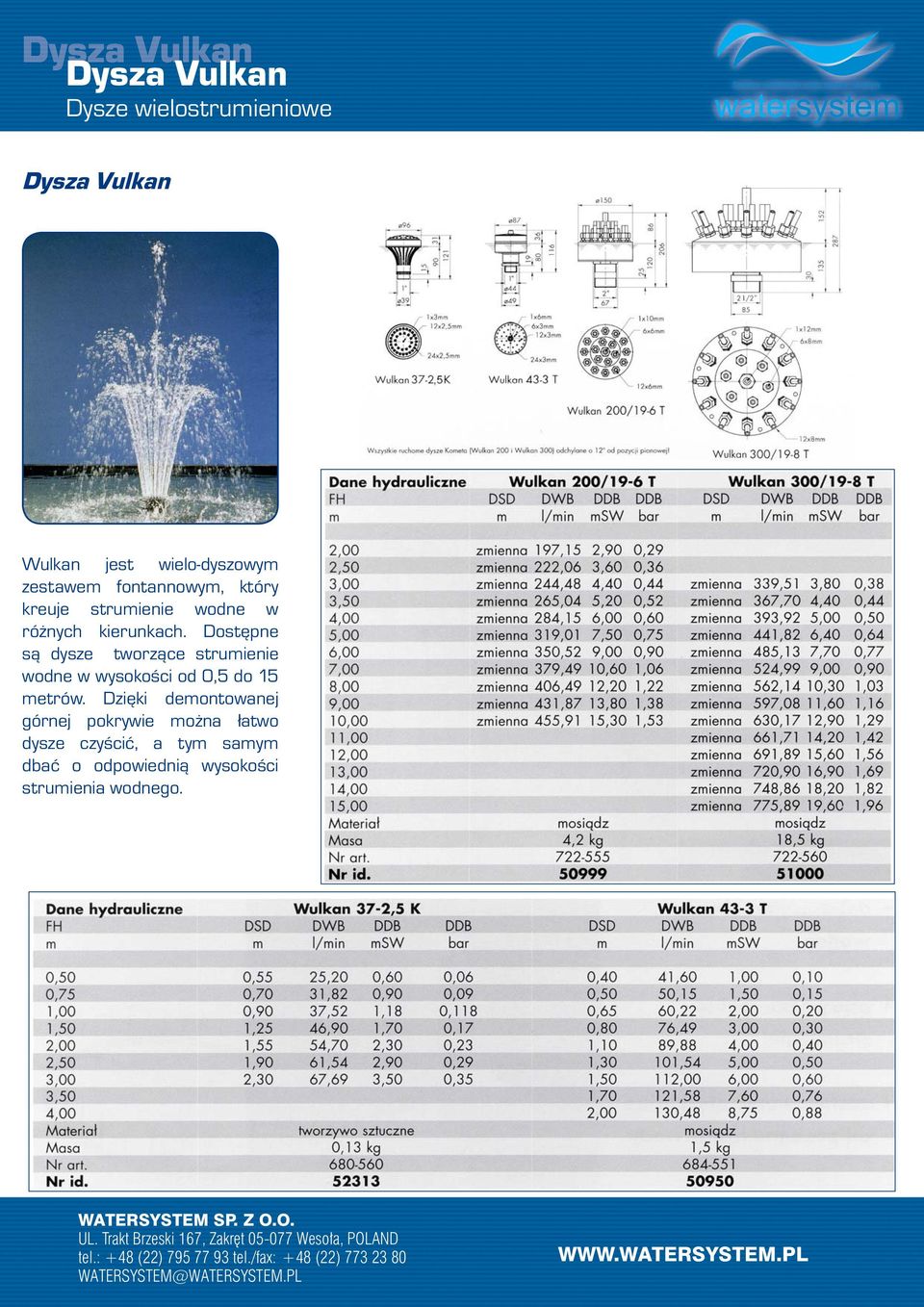

20 Dysza Vulkan Dysze wielostrumieniowe Dysza Vulkan Wulkan jest wielo-dyszowym zestawem fontannowym, który kreuje strumienie wodne w różnych kierunkach. Dostępne są dysze tworzące strumienie wodne w wysokości od 0,5 do 15 metrów. Dzięki demontowanej górnej pokrywie można łatwo dysze czyścić, a tym samym dbać o odpowiednią wysokości strumienia wodnego.

21 Osprzęt fontanny Oświetlenie UWS T 111 / UWS TS 111 UWS T 111 Reflektor podwodny przeznaczony do montażu zarówno pod powierzchnią wody jak i nad nią (wówczas maksymalnie 50W). Obudowa reflektora wykonana z odlewu tombaku jest standardowo wyposażona w pojedynczy wpust kablowy Pg 16. Żarówki do reflektora: 50W, 75 W lub 100W. UWS TS 111

22 Osprzęt fontanny Oświetlenie UWS MP T3 / UWS MPT S 3 UWS MP T3 Reflektor podwodny w obudowie ze stali nierdzewnej, zabezpieczony szkłem pancernym przeznaczony do licowania z dnem fontanny. Wyposażony w trzy gniazda żarówek pozwala na montaż różnokolorowych wkładów, zapewniając niepowtarzalny efekt wizualny strumieni wodnych. Żarówki 50 i 75 W. UWS MPT S3

23 Osprzęt fontanny Oświetlenie UWS Profilux 101 LED / UWS Profilux 101 LED TS Profilux 101 LED /101 LED TS Reflektory OASE Profilux LED przeznaczone są zarówno do eksploatacji podwodnej (wersja 12VAC oraz 24VDC), jako oświetlenie fontann i wodotrysków, jak i poza obszarem wodnym (tylko wersja 12VAC), do oświetlania rzeźb, budynków, krzewów, drzew, etc. Obudowa reflektora wykonana jest ze stali nierdzewnej. Reflektory wyposażone są w energooszczędne wkłady LED o barwie ciepłobiałej. W przypadku zwiększonej temperatury otoczenia, reflektor automatycznie redukuje moc światła, co chroni go przed uszkodzeniem. - wersja 12V AC / 24V DC - wykonany ze stali nierdzewnej - ciepłobiała barwa LED - wyposażone standardowo w podwodne puszki zasilające - zabezpieczenie przed nadmierną temperaturą Dane techniczne Profilux 12VAC Profilux 24VDC Profilux 24VDC TS Wymiary [mm] 160x x x250x150 Napięcie 12V AC 24V DC 24V DC Moc 10W 10W 10W Rozsył światła 1800cd 1800cd 1800cd Kąt emisji światła Rodzaj ochrony IP68 IP68 IP68 Długość kabla [m] 1m 1m - Materiał Stal nierdzewna Stal nierdzewna Stal nierdzewna Waga [kg] 2,5kg 2,5kg 7,5kg Nisza - - Tak

24 Osprzęt fontanny Oświetlenie UWS PROFILUX E100 / E101

25 Osprzęt fontanny Oświetlenie UWS TN 508 Reflektor podwodny o mocy 50 W w obudowie z tombaku. Jest przystosowany do podłączenia szeregowego. Posiada możliwość montażu kolorowych filtrów.

26 Osprzęt fontanny Oświetlenie LED NOZZLE STAR Reflektor LED NOZZLE STAR to model zintegrowanej dyszy z oświetleniem ledowy. Moc 36 W daje gwarancję doskonałego oświetlenia obrazu wodnego oraz niepowtarzalny efekt podczas zmiany kolorów. Dane techniczne: Wymiary [mm]: 160x135 Napięcie: 24V DC Moc: 36W Kąt świecenia: 6 0 Stopień szczelności: IP68 Podłączenie DMX: tak Waga [kg]: 2,65 LED TWIN STAR Reflektor Twin Star to dwie wolnostojące jednostki oświetlenia ledowego. Dzięki podłączeniu do sterownika możliwe jest uzyskanie pełnej palety barw z zakresu RGB. Nisze ze stali nierdzewnej dają gwarancję zachowania szczelności i odporności na czynniki zewnętrzne. Dane techniczne: Wymiary [mm]: 2x160x135 Napięcie: 24V DC Moc: 2x18W Kąt świecenia: 6 0 Stopień szczelności: IP68 Podłączenie DMX: tak Waga [kg]: 2x1,9

27 Osprzęt fontanny Oświetlenie UWS BEST LED 222+ Podwodny reflektor ledowy do montażu w niecce fontanny. Dzięki unikatowemu rozwiązaniu istnieje możliwość zintegrowania reflektora z dyszą. Moc reflektora 20W.

28 Osprzęt fontanny Oświetlenie Amatura przepustowa kabli KD 1/10E - KD 12/100T Armatura przepustowa dla kabli służy do wodoszczelnego przeprowadzenia przewodów zasilających w nieckach fontannowych i zbiornikach przelewowych. Armatura przeznaczona jest dla przeprowadzenia od 1 do 12 kabli.

29 Osprzęt fontanny Oświetlenie Amatura przepustowa kabli KD 1/10E - KD 12/100T

30 Osprzęt fontanny Oświetlenie Amatura przepustowa kabli KD 1/10E - KD 12/100T

31 Osprzęt fontanny Armatura spustowa BA 70T - BA 100T ; BAS 70T - BAS 100T

32 Osprzęt fontanny Spust denny ESD, BWD

33 Osprzęt fontanny Filtracyjne kosze ssawne SF 200/15E - SF 600/530/250E

34 Osprzęt fontanny Filtracja, sterowanie fontanny i dozowanie chemii Zestaw filtracyjny FRM jest przeznaczony do stosowania w układach technologicznych fontann oraz basenów. W skład zestawu wchodzą: - Pompa plastikowa samozasysająca charakteryzująca się cicha pracą przy stosunkowo niskiej temperaturze działania. Pompa posiada wysokiej jakości łożyska i uszczelnienia mechaniczne. Jest zintegrowana z prefiltrem zabezpieczającym wirnik pompy przed większymi zanieczyszczeniami mogącymi uszkodzić wirnik - Filtr który jest wyposażony w duży otwór załadowczy usytuowany w górnej części. Wewnątrz znajduje się rozdzielacz z rurkami szczelinowymi. Dodatkowo filtr posiada ręczne odwodnienie, manometr i odpowietrzenie: - Pompa i filtr są połączone za pomocą zaworu sześciodrogowego. Dzięki niemu układ może pracować w następujących trybach: filtracja, płukanie, zrzut pierwszego filtratu, recyrkulacja oraz układ zamknięty. Dane techniczne Q [m3/h] Moc pompy Średnica filtra Przyłącze Przyłącze [kw] D [mm] zaworu D[mm] pompy D[mm] FRM 350 5,0 0,25kW 230V FRM 400 7,0 0,55kW 400V FRM 500 9,0 0,55kW 400V FRM ,0 0,95kW 400V FRM ,0 1,10kW 400V FRM ,0 2,20 kw 400V Zestaw czujników poziomu wody jest stosowany do określenia położenia lustra wody w zbiorniku przelewowym lub niecce fontanny. W układzie technologicznym spełnia funkcję pomiarową do sterowania otwarciem/zamknięciem elektrozaworu i zabezpieczeniem przed sucho obiegiem. Czujnik jest oferowany w dwóch wersjach: zespolonego czujnika w obudowie do fontann pracujących w oparciu o system skimmerowy i czterech sond przeznaczonych do zbiorników przelewowych. Dane techniczne Ilość sond Długość kabla [m] Obudowa sond WSS Tak WSS Tak Micro Nie

35 Osprzęt fontanny Filtracja, sterowanie fontanny i dozowanie chemii Czerpnia wodna do montażu w niecce fontanny. Wykonana z polerowanej stali nierdzewnej składa się z: rury ssącej, przelewu awaryjnego, miejsca do montażu czujnika poziomu wody i maskownicy zabezpieczającej. Anemometr jest urządzeniem służącym do regulacji wysokości strumieni wodnych w zależności od siły wiatru. Zestaw składa się z czujnika montowanego na zewnątrz fontanny, kabla sygnałowego i szafki sterującej. Panel kontrolny PC Komputer basenowy do pomiaru i korekty poziomu ph i Cl w wodzie. Urządzenie w sposób automatyczny zapewnia bardzo dobrą jakość wody. Zakres pomiaru 0-14pH oraz 0-5ppm dla wolnego chloru. Dane techniczne Wymiary Stopień ochrony Zasilanie Zakres pomiaru ph Zakres pomiaru Cl Izolacja galwaniczna wy. Wyjścia Przekaźnik bezpotencjałowy Przekaźnik alarmowy Kompensacja temp. 400x500 mm IP Vac (standard) lub 115 Vac na życzenie ( /- 0.1pH) (0...5 ppm +/ ppm.) 0/ ma ma 5 A Vac do pomp ph i Cl 5 A Vac automatyczna poprzez PT100

36 Osprzęt fontanny Filtracja, sterowanie fontanny i dozowanie chemii Seria pomp dozujących EVO przeznaczona do dozowania chemii w instalacjach wodnych takich jak systemy filtracyjne basenów i fontann. Szeroki zakres wydajności od 1 do 60l/h przy ciśnieniu 20 bar pozwala na optymalny dobór urządzenia do układu. Kilka rodzajów sposobu sterowania pompami umożliwia ich indywidualną pracę lub zestawianie np. z PC95, sondami ph, wodomierzami i etc. Model pompy Sterowanie Dane techniczne AKL Analogowa pompa dozująca ze stała prędkością przepływu regulowaną ręcznie APG Analogowe Analogowa pompa dozująca ze stała prędkością przepływu regulowaną ręcznie, z proporcjonalna prędkością przepływu zgodnie z zewnętrznym sygnałem analogowym (4 20mA) lub sygnałem cyfrowym (licznik wody) ATL Analogowa pompa dozująca ze stałą prędkością przepływu i dozowaniem czasowym z podwójną regulacją T-on, T-off. Cyfrowa pompa dozująca ze stała prędkością przepływu regulowana ręcznie, z proporcjonalną prędkością przepływu zgodnie z zewnętrznym TPG sygnałem analogowym (4 20mA) lub sygnałem cyfrowym (licznik Cyfrowe wody) TPR Cyfrowa pompa dozująca z wbudowanym licznikiem kontroli ph/redox TCK Cyfrowa pompa dozująca ze stała prędkością przepływu lub czasową Śluza dozująca do tabletek chlorowych, bromowych i tlenowych. Do montażu na ciśnieniowej części układów filtracyjnych. Śluza jest wyposażona w zawór regulacyjny, ręczne odwodnienie śluzy, zwężkę Ventuliego. Śluza jest dostępna w wersji 3,5 kg wkładu tabletek.

37 PRZYKŁADOWE REALIZACJE: Fontanna przed C.H. Pogoria w Dąbrowie Górniczej Fontanna na Rynku w Legionowie Fontanna na Promenadzie w Świnoujściu Fontanna przed MBP w Warszawie Fontanna przy ulicy J.Słowackiego w Rzeszowie Fontanna na placu 3 Maja w Wołominie
