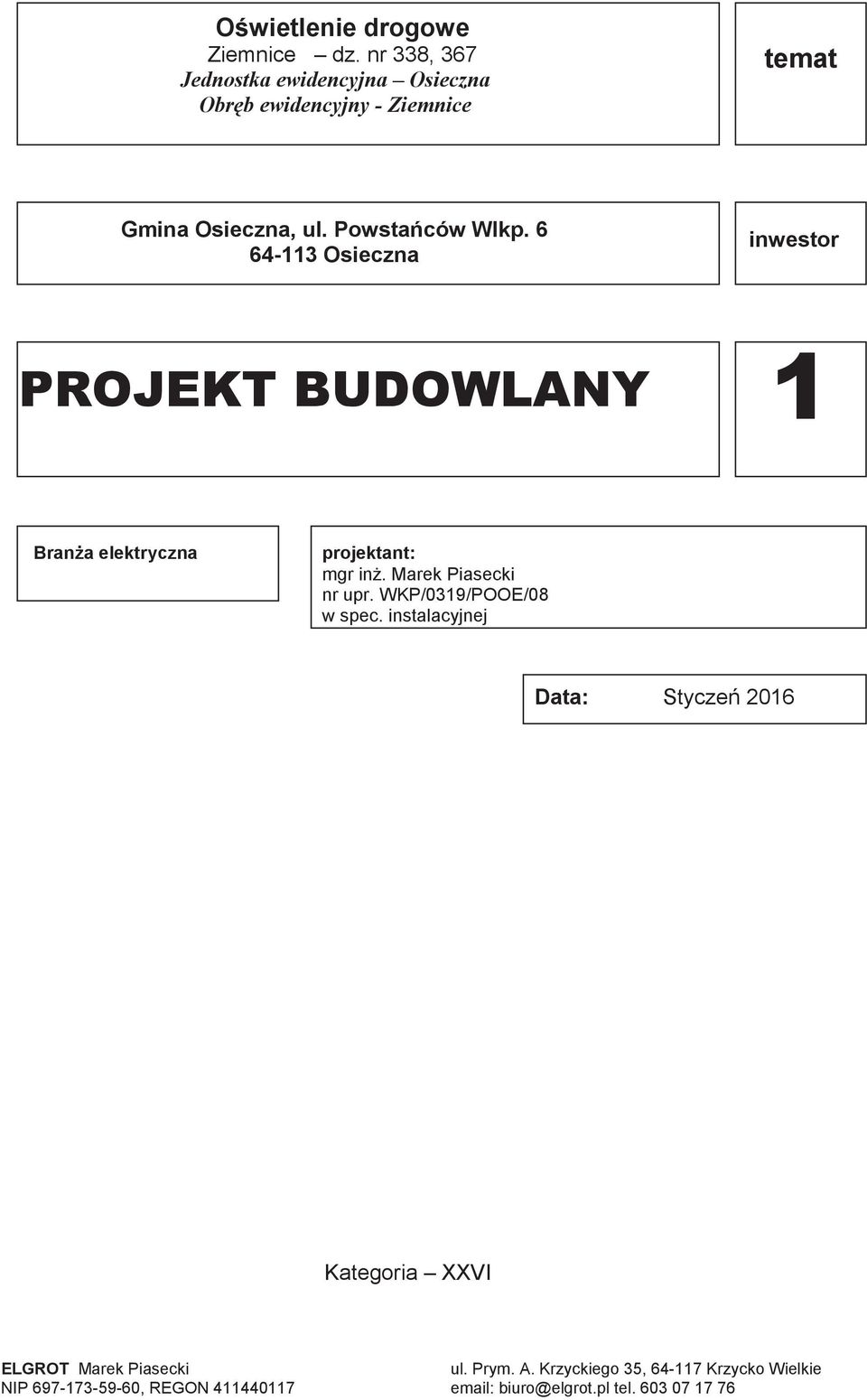

1 Owietlenie drogowe Ziemnice dz. nr 338, 367 Jednostka ewidencyjna Osieczna Obrb ewidencyjny - Ziemnice temat Gmina Osieczna, ul. Powstaców Wlkp Osieczna inwestor Brana elektryczna projektant: mgr in. Marek Piasecki nr upr. WKP/0319/POOE/08 w spec. instalacyjnej Data: Stycze 2016 Kategoria XXVI ELGROT Marek Piasecki ul. Prym. A. Krzyckiego 35, Krzycko Wielkie NIP , REGON biuro@elgrot.pl tel

2 Ja niej podpisany : Marek Piasecki zamieszkały : Krzycko Małe, ul. Szkolna 24F Krzycko Wielkie stosownie do postanowienia art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z 2013r., poz t.j. z póniejszymi zmianami) owiadczam, e projekt techniczny owietlenia drogowego zasilanego ze stacji transformatorowej nr obwód nr I w miejscowoci Ziemnice dz. nr 338, 367 sporzdzono zgodnie z obowizujcymi przepisami i zasadami wiedzy technicznej. Projektant

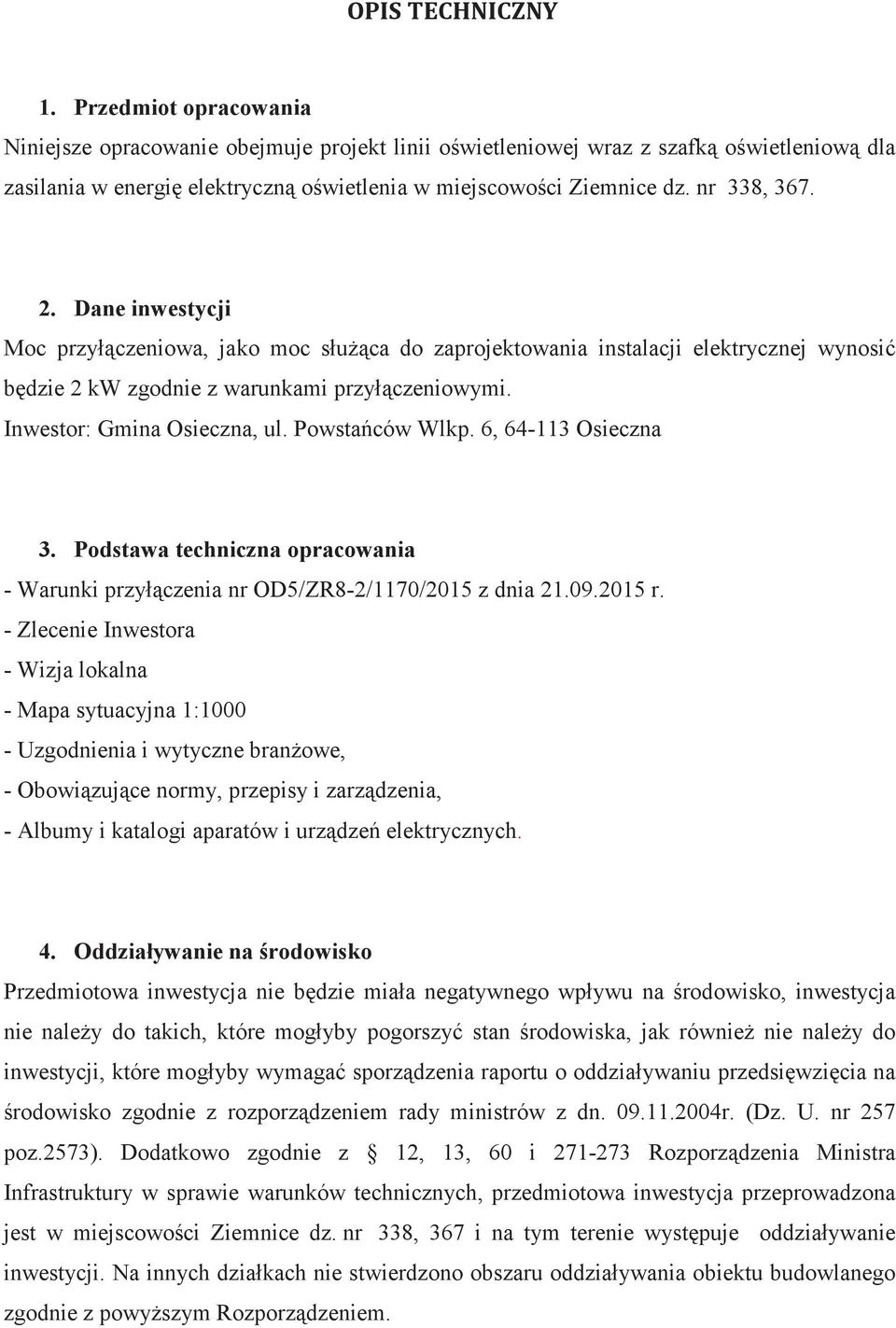

3 1. Przedmiot opracowania Niniejsze opracowanie obejmuje projekt linii owietleniowej wraz z szafk owietleniow dla zasilania w energi elektryczn owietlenia w miejscowoci Ziemnice dz. nr 338, Dane inwestycji Moc przyłczeniowa, jako moc słuca do zaprojektowania instalacji elektrycznej wynosi bdzie 2 kw zgodnie z warunkami przyłczeniowymi. Inwestor: Gmina Osieczna, ul. Powstaców Wlkp. 6, Osieczna 3. Podstawa techniczna opracowania - Warunki przyłczenia nr OD5/ZR8-2/1170/2015 z dnia r. - Zlecenie Inwestora - Wizja lokalna - Mapa sytuacyjna 1: Uzgodnienia i wytyczne branowe, - Obowizujce normy, przepisy i zarzdzenia, - Albumy i katalogi aparatów i urzdze elektrycznych. 4. Oddziaływanie na rodowisko Przedmiotowa inwestycja nie bdzie miała negatywnego wpływu na rodowisko, inwestycja nie naley do takich, które mogłyby pogorszy stan rodowiska, jak równie nie naley do inwestycji, które mogłyby wymaga sporzdzenia raportu o oddziaływaniu przedsiwzicia na rodowisko zgodnie z rozporzdzeniem rady ministrów z dn r. (Dz. U. nr 257 poz.2573). Dodatkowo zgodnie z 12, 13, 60 i Rozporzdzenia Ministra Infrastruktury w sprawie warunków technicznych, przedmiotowa inwestycja przeprowadzona jest w miejscowoci Ziemnice dz. nr 338, 367 i na tym terenie wystpuje oddziaływanie inwestycji. Na innych działkach nie stwierdzono obszaru oddziaływania obiektu budowlanego zgodnie z powyszym Rozporzdzeniem.

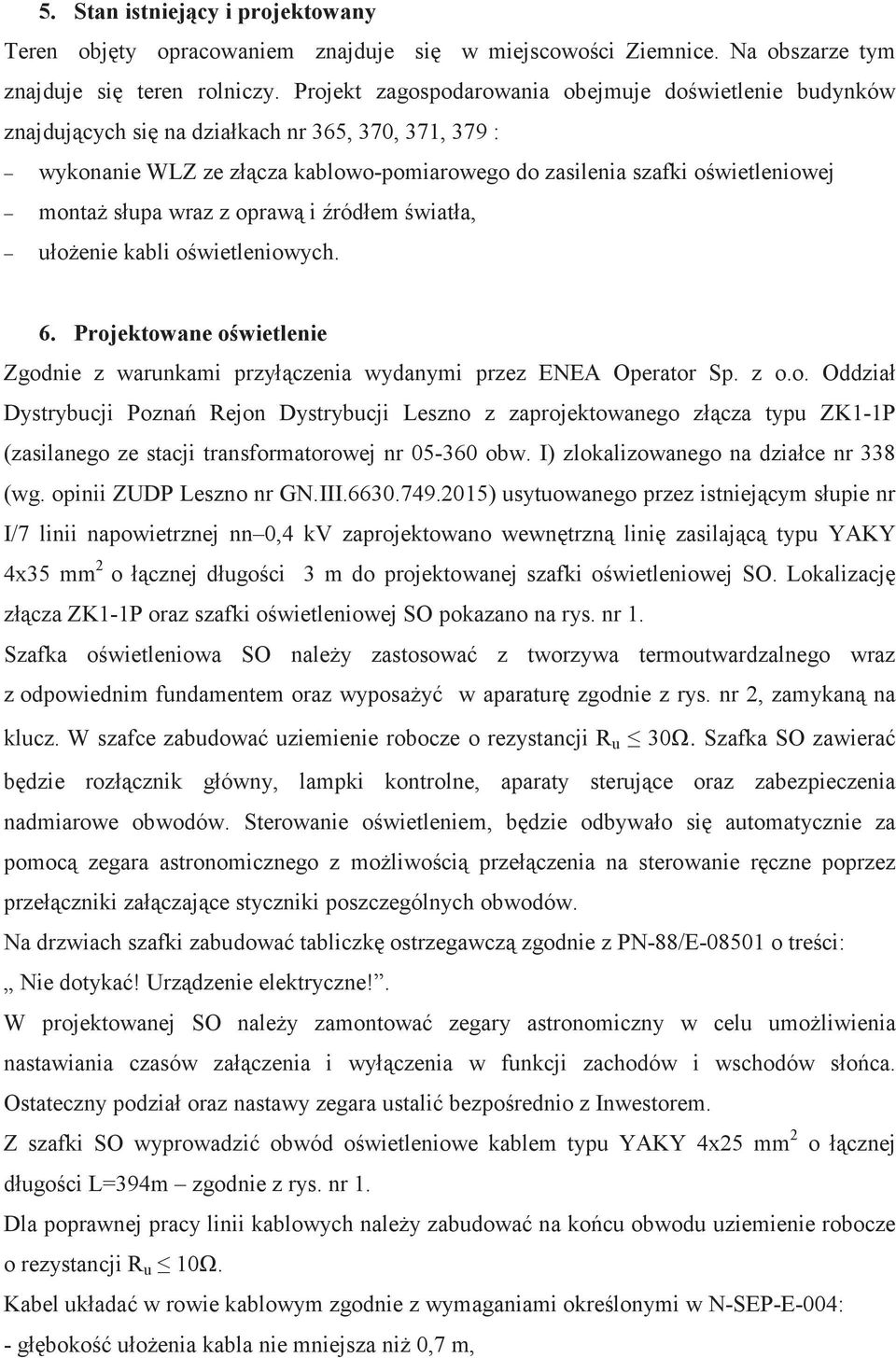

4 5. Stan istniejcy i projektowany Teren objty opracowaniem znajduje si w miejscowoci Ziemnice. Na obszarze tym znajduje si teren rolniczy. Projekt zagospodarowania obejmuje dowietlenie budynków znajdujcych si na działkach nr 365, 370, 371, 379 : wykonanie WLZ ze złcza kablowo-pomiarowego do zasilenia szafki owietleniowej monta słupa wraz z opraw i ródłem wiatła, ułoenie kabli owietleniowych. 6. Projektowane owietlenie Zgodnie z warunkami przyłczenia wydanymi przez ENEA Operator Sp. z o.o. Oddział Dystrybucji Pozna Rejon Dystrybucji Leszno z zaprojektowanego złcza typu ZK1-1P (zasilanego ze stacji transformatorowej nr obw. I) zlokalizowanego na działce nr 338 (wg. opinii ZUDP Leszno nr GN.III ) usytuowanego przez istniejcym słupie nr I/7 linii napowietrznej nn 0,4 kv zaprojektowano wewntrzn lini zasilajc typu YAKY 4x35 mm 2 o łcznej długoci 3 m do projektowanej szafki owietleniowej SO. Lokalizacj złcza ZK1-1P oraz szafki owietleniowej SO pokazano na rys. nr 1. Szafka owietleniowa SO naley zastosowa z tworzywa termoutwardzalnego wraz z odpowiednim fundamentem oraz wyposay w aparatur zgodnie z rys. nr 2, zamykan na klucz. W szafce zabudowa uziemienie robocze o rezystancji R u 30. Szafka SO zawiera bdzie rozłcznik główny, lampki kontrolne, aparaty sterujce oraz zabezpieczenia nadmiarowe obwodów. Sterowanie owietleniem, bdzie odbywało si automatycznie za pomoc zegara astronomicznego z moliwoci przełczenia na sterowanie rczne poprzez przełczniki załczajce styczniki poszczególnych obwodów. Na drzwiach szafki zabudowa tabliczk ostrzegawcz zgodnie z PN-88/E o treci: Nie dotyka! Urzdzenie elektryczne!. W projektowanej SO naley zamontowa zegary astronomiczny w celu umoliwienia nastawiania czasów załczenia i wyłczenia w funkcji zachodów i wschodów słoca. Ostateczny podział oraz nastawy zegara ustali bezporednio z Inwestorem. Z szafki SO wyprowadzi obwód owietleniowe kablem typu YAKY 4x25 mm 2 o łcznej długoci L=394m zgodnie z rys. nr 1. Dla poprawnej pracy linii kablowych naley zabudowa na kocu obwodu uziemienie robocze o rezystancji R u 10. Kabel układa w rowie kablowym zgodnie z wymaganiami okrelonymi w N-SEP-E-004: - głboko ułoenia kabla nie mniejsza ni 0,7 m,

5 - grubo podsypki pod kablem 10 cm, - grubo warstwy piasku na kablu 10 cm, - warstwa rodzimego gruntu 15 cm, - folia kablowa koloru niebieskiego (odległo folii od kabla 25 cm), - warstwa rodzimego gruntu, Przy SO pozostawi zapas kabla ok. 1,5 m. w postaci ptli. Kable powinny by ułoone w rowie lini falist z zapasem (od 1 do 3% długoci wykopu) wystarczajcym do skompensowania moliwych przesuni gruntu. Przy wprowadzaniu do słupów owietleniowych pozostawi zapas kabla. Cało zasypa, a teren przywróci do stany pierwotnego. Na kablu naley co 10 m oraz przy wejciach do osłon zabudowa opaski informacyjne. Na opaskach naley poda: typ i przekrój kabla, znak uytkownika kabla, rok ułoenia kabla, napicie robocze kabla, Przy układaniu kabla naley zastosowa si do wymaga zawartych w pimie z Zespołu Uzgodnie Dokumentacji Projektowej. Jeeli na trasie kabla wystpi nie zinwentaryzowane urzdzenia podziemne, naley zachowa wymagane przepisami i normami odległoci przy skrzyowaniach i zblieniach do tych urzdze. W pobliu istniejcych podziemnych instalacji (kablowe linie telefoniczne, rurocigi wodocigowe, rurocigi gazowe) oraz w miejscach skrzyowa wszystkie prace ziemne wykona przy wykorzystaniu narzdzi rcznych. Projektowane oprawy aluminiowe typu RUBYCON (lub zamiennik innego producenta) oraz ródła wiatła o mocy 100 W, naley zabudowa na słupach parkowych stalowych ocynkowanych o wysokoci 7 m typu SX 7/3 (lub zamiennik innego producenta) posadowionych na fundamencie rurowym zintegrowanym z trzonem słupa oraz stabilizatorem betonowym z płyt ustojow. We wnkach słupów zabudowa złcze słupowe TB-1 w II klasie ochronnoci. Dla przyłcze opraw zastosowa od TB-1 przewody typu YDYp 3x2,5 mm² z zabezpieczeniem DO1-6A dla kadej oprawy. Słupy, fundament, złcze słupowe wraz z opraw i ródłem wiatła dostarczy wykonawca.

6 7. Badania pomontaowe Przed oddaniem instalacji elektrycznej do eksploatacji naley wykona niezbdne próby i pomiary, a protokoły z wynikami dołczy do protokołu kocowego robót elektrycznych: - pomiar rezystancji izolacji przewodów i kabli zasilajcych, - pomiar skutecznoci ochrony przeciwpoarowej, - pomiar rezystancji uziemienia, Po wykonaniu robót elektrycznych wykonawca powinien przekaza inwestorowi: - protokół technicznego odbioru robót wraz z kompletem pomiarów. - protokół odbioru linii kablowych przed zasypaniem, - powykonawcz dokumentacj elektryczn, - owiadczenie kierownika robót elektrycznych o zgodnoci wykonanych robót z dokumentacj i PN, - atesty zastosowanych materiałów i urzdze zgodnych z wymaganiami norm, - kopi uprawnie osoby wykonujcej pomiary. 8. Ochrona przeciwprzepiciowa i przeciwporaeniowa Instalacja owietlenia wykonana bdzie w układzie TN-S. Jako podstawowy rodek ochrony przeciwporaeniowej przyjto izolacj przewodów i kabli 750V. Jako dodatkowy rodek ochrony przeciwporaeniowej stosowane bdzie samoczynne szybkie wyłczenie zasilania w przypadku zwarcia przez wyłczniki instalacyjne i bezpieczniki topikowe w czasie t 5 s. System ochrony przeciwporaeniowej wykona zgodnie z P.SEP-E Punkt PEN w najdalej połoonych słupach oraz w ZSO naley dodatkowo uziemi, poprzez wbicie uziomów pionowych lub ułoenie w wykopie bednarki typu FeZn 25x4mm. Rezystencja uziemie nie moe przekroczy wartoci R< 10 dla słupa, natomiast dla SO wartoci R< 30.

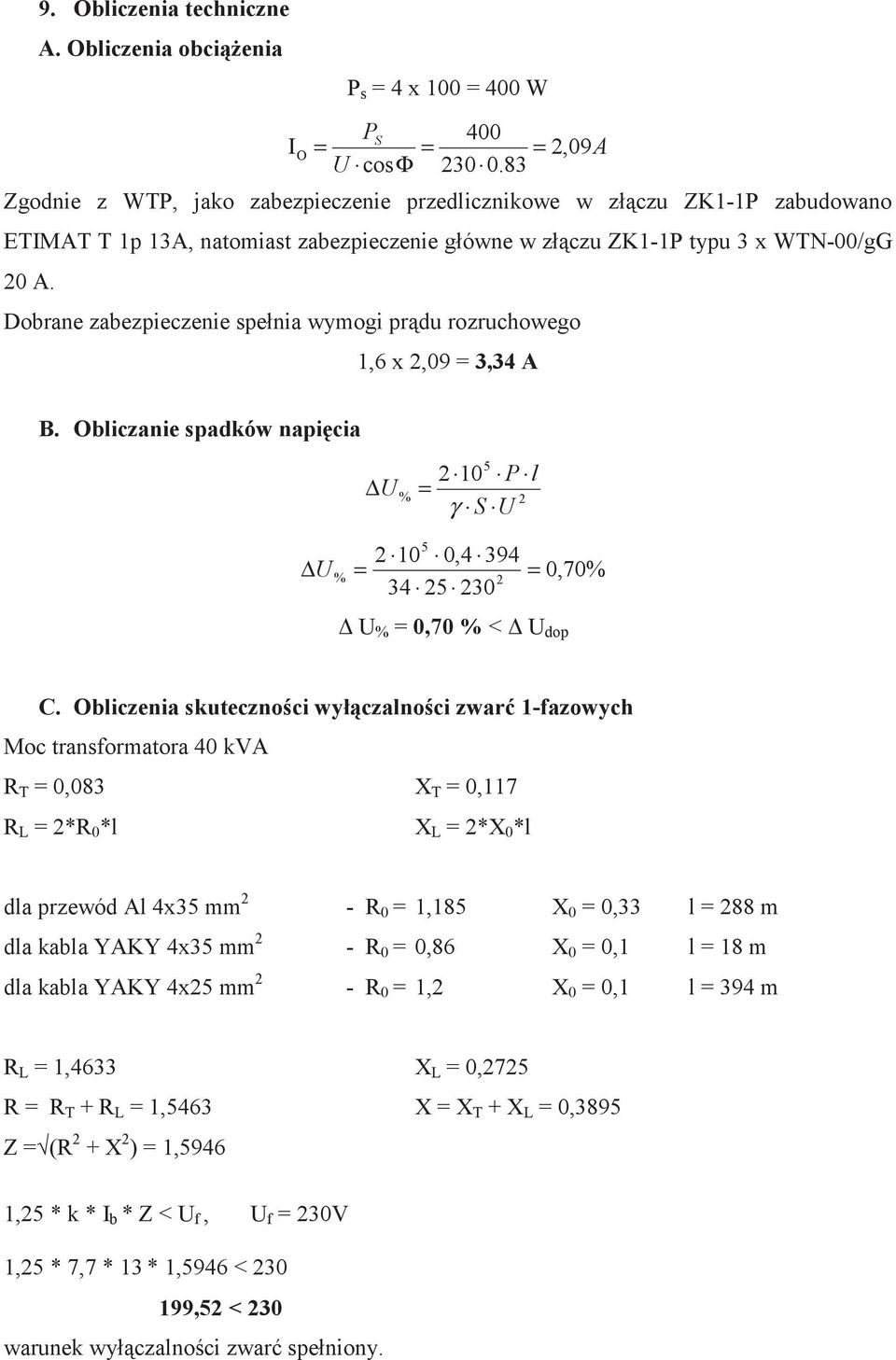

7 9. Obliczenia techniczne A. Obliczenia obcienia P s = 4 x 100 = 400 W P S 400 I O = = = 2, 09 A U cosφ Zgodnie z WTP, jako zabezpieczenie przedlicznikowe w złczu ZK1-1P zabudowano ETIMAT T 1p 13A, natomiast zabezpieczenie główne w złczu ZK1-1P typu 3 x WTN-00/gG 20 A. Dobrane zabezpieczenie spełnia wymogi prdu rozruchowego 1,6 x 2,09 = 3,34 A B. Obliczanie spadków napicia U % P l = 2 γ S U U ,4 394 = % = U % = 0,70 % < U dop 0,70% C. Obliczenia skutecznoci wyłczalnoci zwar 1-fazowych Moc transformatora 40 kva R T = 0,083 X T = 0,117 R L = 2*R 0 *l X L = 2*X 0 *l dla przewód Al 4x35 mm 2 - R 0 = 1,185 X 0 = 0,33 l = 288 m dla kabla YAKY 4x35 mm 2 - R 0 = 0,86 X 0 = 0,1 l = 18 m dla kabla YAKY 4x25 mm 2 - R 0 = 1,2 X 0 = 0,1 l = 394 m R L = 1,4633 X L = 0,2725 R = R T + R L = 1,5463 X = X T + X L = 0,3895 Z =(R 2 + X 2 ) = 1,5946 1,25 * k * I b * Z < U f, U f = 230V 1,25 * 7,7 * 13 * 1,5946 < ,52 < 230 warunek wyłczalnoci zwar spełniony.

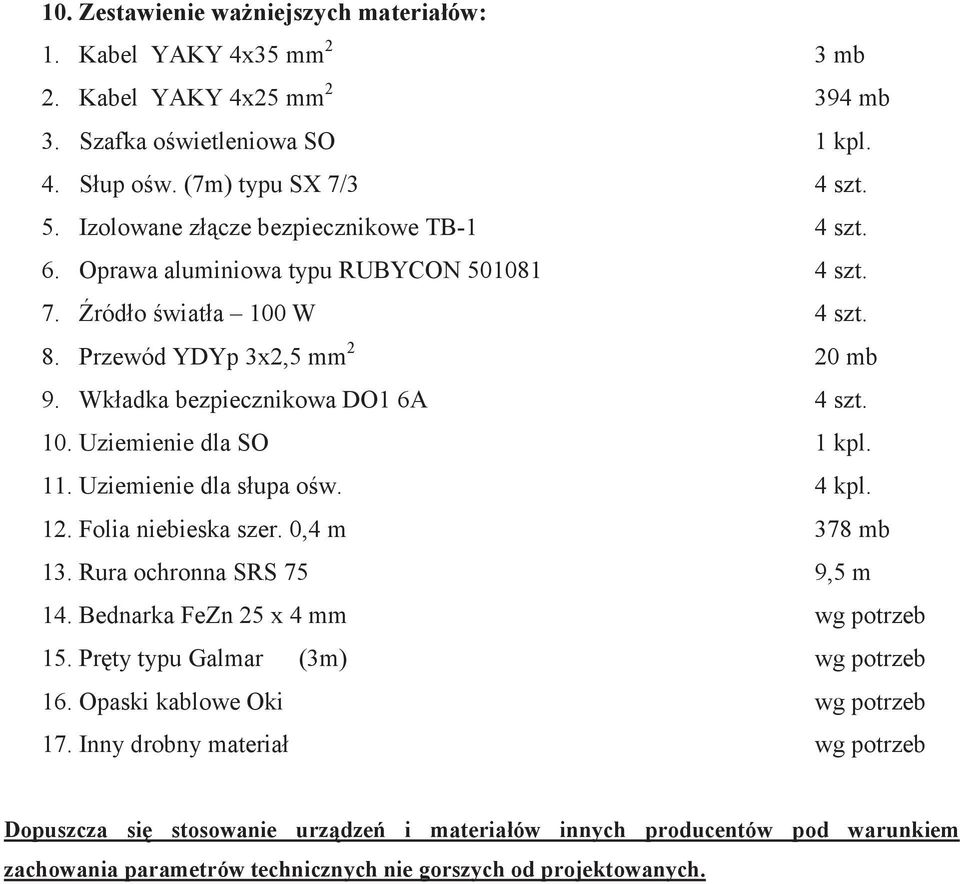

8 10. Zestawienie waniejszych materiałów: 1. Kabel YAKY 4x35 mm 2 3 mb 2. Kabel YAKY 4x25 mm mb 3. Szafka owietleniowa SO 1 kpl. 4. Słup ow. (7m) typu SX 7/3 4 szt. 5. Izolowane złcze bezpiecznikowe TB-1 4 szt. 6. Oprawa aluminiowa typu RUBYCON szt. 7. ródło wiatła 100 W 4 szt. 8. Przewód YDYp 3x2,5 mm 2 20 mb 9. Wkładka bezpiecznikowa DO1 6A 4 szt. 10. Uziemienie dla SO 1 kpl. 11. Uziemienie dla słupa ow. 4 kpl. 12. Folia niebieska szer. 0,4 m 378 mb 13. Rura ochronna SRS 75 9,5 m 14. Bednarka FeZn 25 x 4 mm wg potrzeb 15. Prty typu Galmar (3m) wg potrzeb 16. Opaski kablowe Oki wg potrzeb 17. Inny drobny materiał wg potrzeb Dopuszcza si stosowanie urzdze i materiałów innych producentów pod warunkiem zachowania parametrów technicznych nie gorszych od projektowanych.

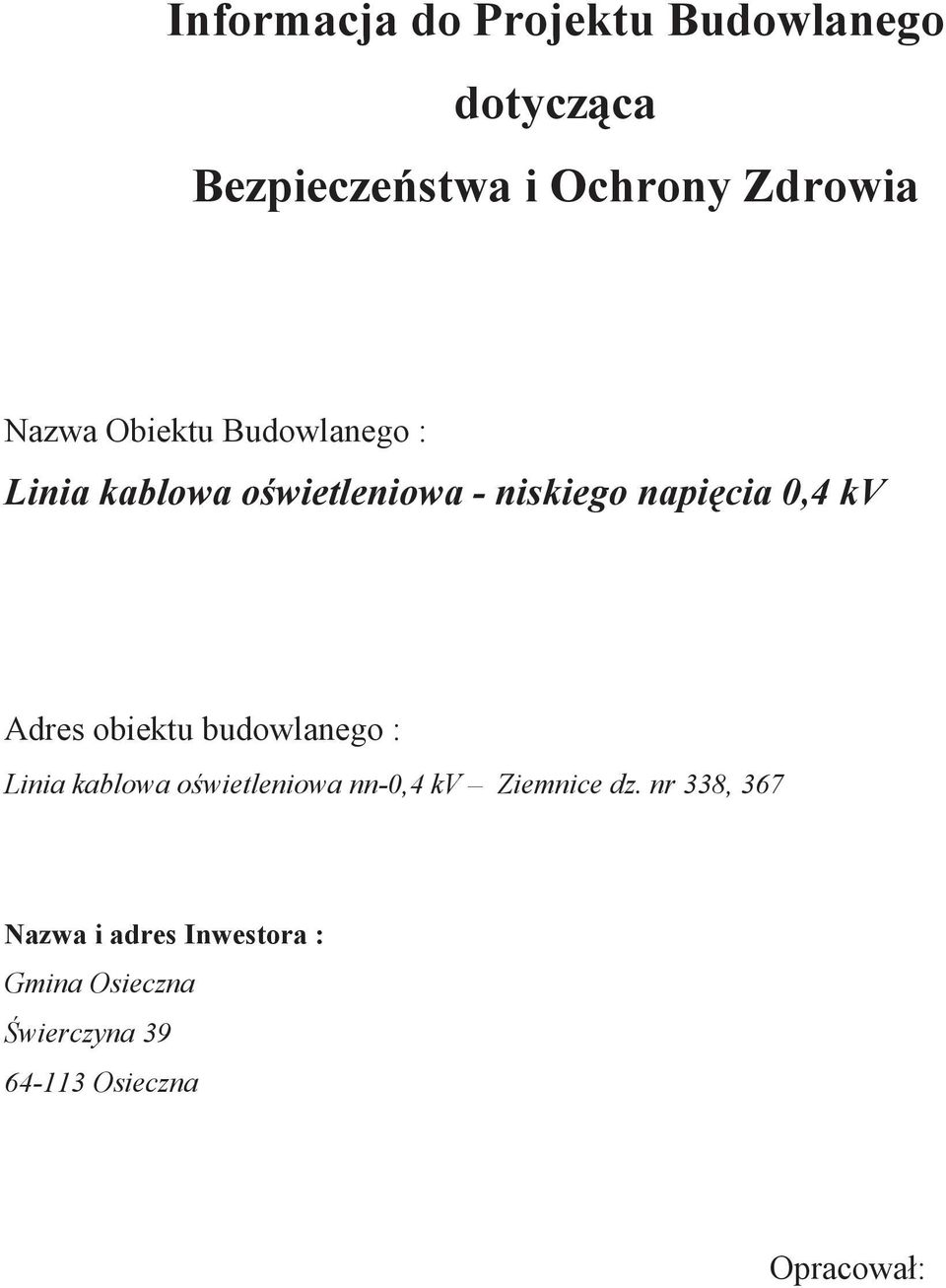

9 Informacja do Projektu Budowlanego dotyczca Bezpieczestwa i Ochrony Zdrowia Nazwa Obiektu Budowlanego : Linia kablowa owietleniowa - niskiego napicia 0,4 kv Adres obiektu budowlanego : Linia kablowa owietleniowa nn-0,4 kv Ziemnice dz. nr 338, 367 Nazwa i adres Inwestora : Gmina Osieczna wierczyna Osieczna Opracował:

10 Informacje dotyczce BiOZ Na podstawie ROZPORZDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r (Dz. U. Nr 120, poz. 1126) w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia sporzdzono niniejsze opracowania w zakresie objtym projektem brany elektrycznej a) Zakres robót dla całego zamierzenia budowlanego oraz kolejno realizacji poszczególnych obiektów : Sie owietleniowa - wytyczenie geodezyjne trasy linii kablowej nn - ułoenie kabla nn w rowie kablowym - wymiana slupów w linii napowietrznej nn - wykonanie uziemie - podłczenie kabla nn do linii napowietrznej nn - demonta istniejcego odcinka linii napowietrznej nn - demonta istniejcych słupów odcinka linii napowietrznej nn - wykonanie pomiarów kontrolnych i załczenie napicia b) Wykaz istniejcych obiektów budowlanych : - linia napowietrzna nn c) Wskazanie elementów zagospodarowania działki lub terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi : - linia napowietrzna nn d) Wskazanie dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót budowlanych, okrelajce skal i rodzaje zagroe oraz miejsce i czas wystpienia : - zagroenie poraeniem prdem elektrycznym przy odłczaniu i załczaniu napicia - zagroenie przy robotach ziemnych - zagroenie przy pracach dwigowych - zagroenie potrcenia przez pojazdy zwizane z ruchem pojazdów e) Wskazanie sposobu prowadzenia instruktau pracowników przed przystpieniem do realizacji robót szczególnie niebezpiecznych : PODSTAWOWE ZASADY BEZPIECZESTWA PRACY PRZY URZDZENIACH ELEKTROENERGETYCZNYCH Pracownicy wykonujcy prace przy urzdzeniach elektroenergetycznych musz posiada odpowiednie kwalifikacje i powinni by przeszkoleni w zakresie ratowania osób poraonych prdem elektrycznym. Prace przy urzdzeniach elektrycznych naley wykonywa po wyłczeniu spod napicia zgodnie z wymaganiami bezpieczestwa i higieny pracy przy urzdzeniach elektroenergetycznych. ROBOTY ZIEMNE Przed przystpieniem do robót ziemnych naley zapozna si z projektem technicznym i trasami sieci i urzdze podziemnych. Naley je oznakowa na terenie prowadzonych robót oraz okreli ich bezpieczn odległo od wykopu w poziomie i pionie. Przy braku rozeznania co do uzbrojenia terenu wykopy o głbokoci wikszej ni 0,4 m prowadzi rcznie. W przypadku odkrycia jakichkolwiek przewodów instalacyjnych, naley bezzwłocznie

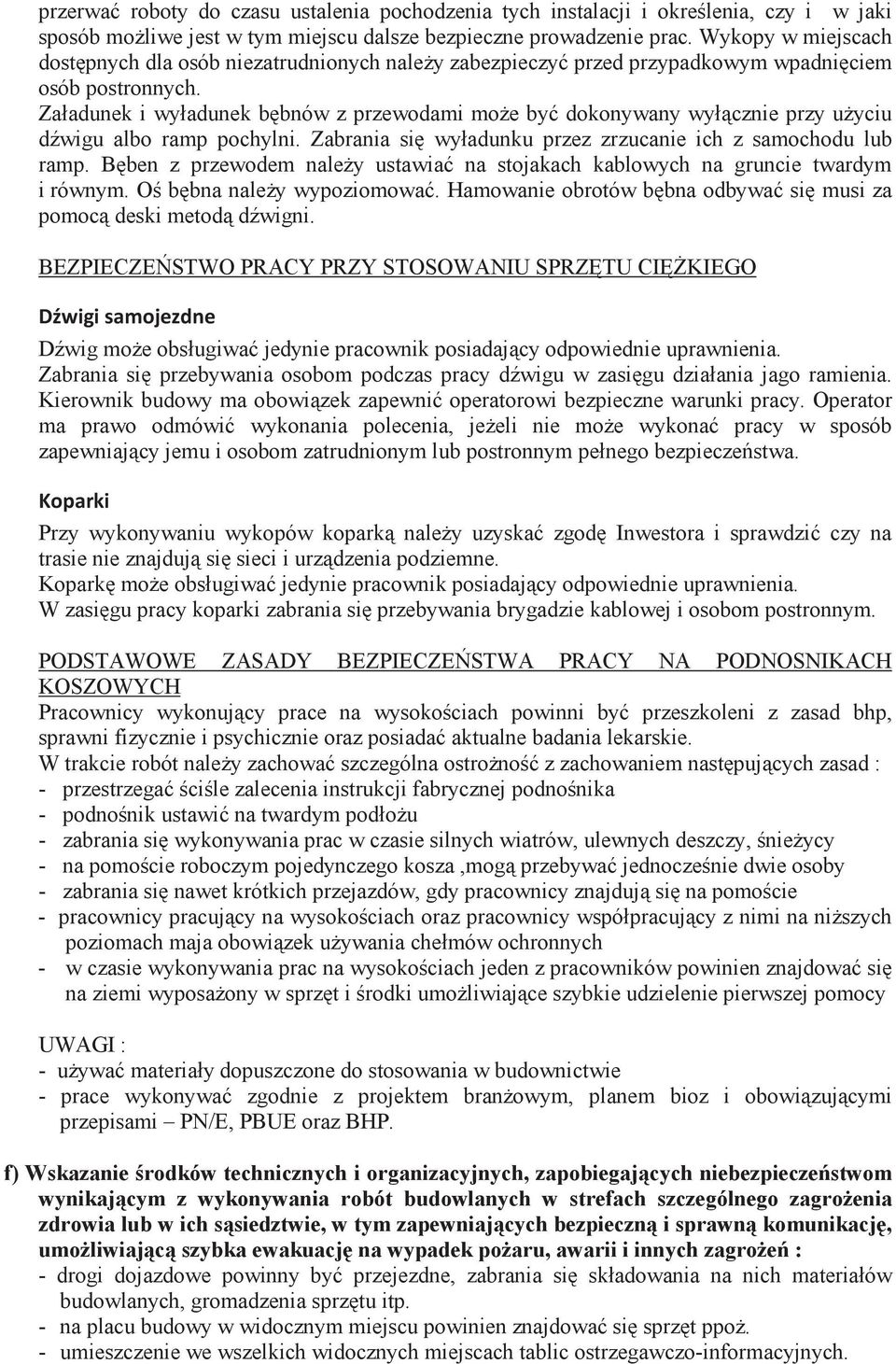

11 przerwa roboty do czasu ustalenia pochodzenia tych instalacji i okrelenia, czy i w jaki sposób moliwe jest w tym miejscu dalsze bezpieczne prowadzenie prac. Wykopy w miejscach dostpnych dla osób niezatrudnionych naley zabezpieczy przed przypadkowym wpadniciem osób postronnych. Załadunek i wyładunek bbnów z przewodami moe by dokonywany wyłcznie przy uyciu dwigu albo ramp pochylni. Zabrania si wyładunku przez zrzucanie ich z samochodu lub ramp. Bben z przewodem naley ustawia na stojakach kablowych na gruncie twardym i równym. O bbna naley wypoziomowa. Hamowanie obrotów bbna odbywa si musi za pomoc deski metod dwigni. BEZPIECZESTWO PRACY PRZY STOSOWANIU SPRZTU CIKIEGO Dwig moe obsługiwa jedynie pracownik posiadajcy odpowiednie uprawnienia. Zabrania si przebywania osobom podczas pracy dwigu w zasigu działania jago ramienia. Kierownik budowy ma obowizek zapewni operatorowi bezpieczne warunki pracy. Operator ma prawo odmówi wykonania polecenia, jeeli nie moe wykona pracy w sposób zapewniajcy jemu i osobom zatrudnionym lub postronnym pełnego bezpieczestwa. Przy wykonywaniu wykopów kopark naley uzyska zgod Inwestora i sprawdzi czy na trasie nie znajduj si sieci i urzdzenia podziemne. Kopark moe obsługiwa jedynie pracownik posiadajcy odpowiednie uprawnienia. W zasigu pracy koparki zabrania si przebywania brygadzie kablowej i osobom postronnym. PODSTAWOWE ZASADY BEZPIECZESTWA PRACY NA PODNOSNIKACH KOSZOWYCH Pracownicy wykonujcy prace na wysokociach powinni by przeszkoleni z zasad bhp, sprawni fizycznie i psychicznie oraz posiada aktualne badania lekarskie. W trakcie robót naley zachowa szczególna ostrono z zachowaniem nastpujcych zasad : - przestrzegacile zalecenia instrukcji fabrycznej podnonika - podnonik ustawi na twardym podłou - zabrania si wykonywania prac w czasie silnych wiatrów, ulewnych deszczy, nieycy - na pomocie roboczym pojedynczego kosza,mog przebywa jednoczenie dwie osoby - zabrania si nawet krótkich przejazdów, gdy pracownicy znajduj si na pomocie - pracownicy pracujcy na wysokociach oraz pracownicy współpracujcy z nimi na niszych poziomach maja obowizek uywania chełmów ochronnych - w czasie wykonywania prac na wysokociach jeden z pracowników powinien znajdowa si na ziemi wyposaony w sprzt i rodki umoliwiajce szybkie udzielenie pierwszej pomocy UWAGI : - uywa materiały dopuszczone do stosowania w budownictwie - prace wykonywa zgodnie z projektem branowym, planem bioz i obowizujcymi przepisami PN/E, PBUE oraz BHP. f) Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcym z wykonywania robót budowlanych w strefach szczególnego zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybka ewakuacj na wypadek poaru, awarii i innych zagroe : - drogi dojazdowe powinny by przejezdne, zabrania si składowania na nich materiałów budowlanych, gromadzenia sprztu itp. - na placu budowy w widocznym miejscu powinien znajdowa si sprzt ppo. - umieszczenie we wszelkich widocznych miejscach tablic ostrzegawczo-informacyjnych.

12

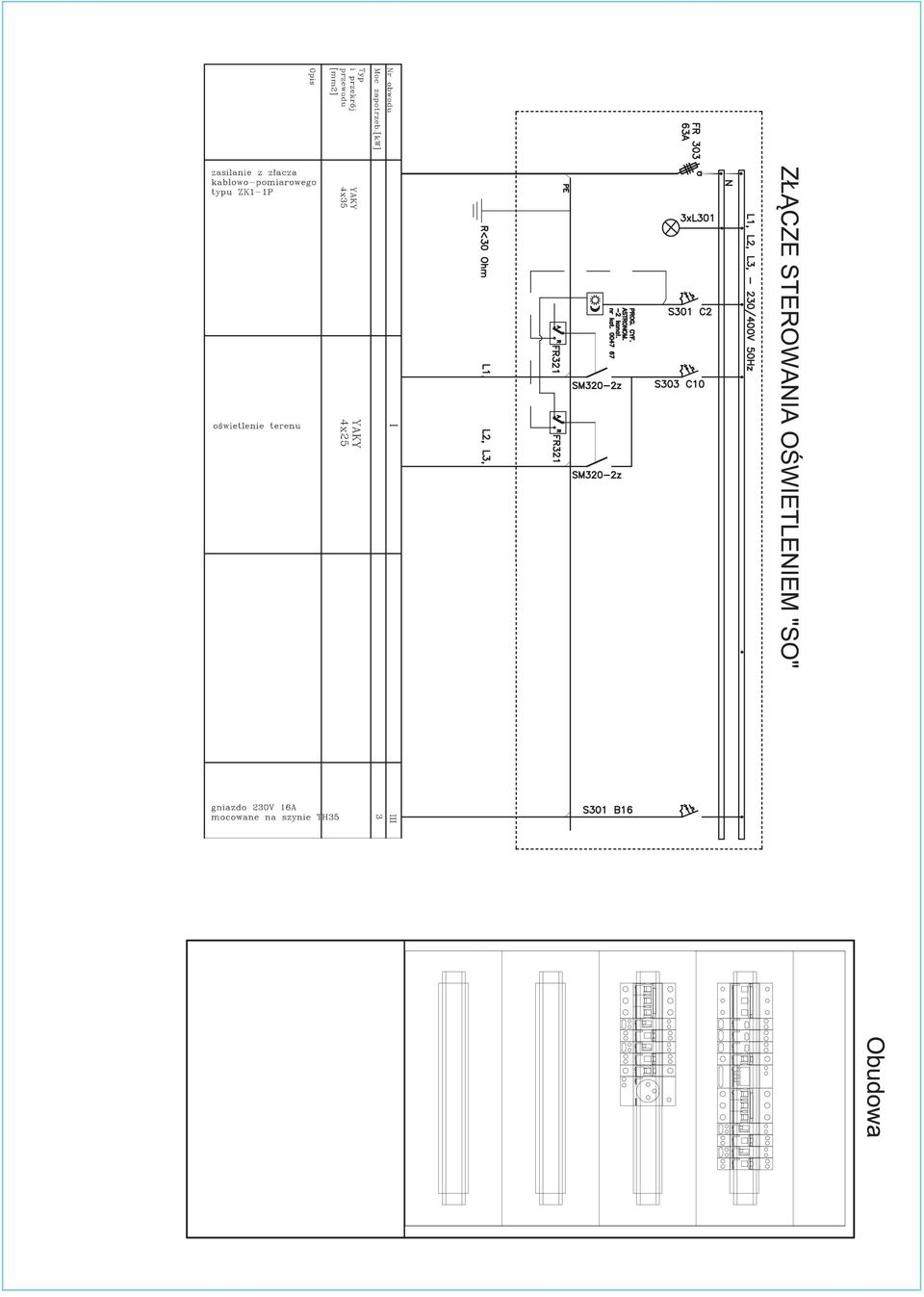

13 ELGROT Marek Piasecki ul. Prym. A. Krzyckiego 35, Krzycko Wielkie Instalacje elektryczne Projektant: mgr inż. Marek Piasecki upr. proj. nr WKP/0319/POOE/08 specj. instalacyjnej Skala obiekt : Oświetlenie uliczne Zimnice dz. nr 338, 367 Gm. Osieczna INWESTOR : Gmina Osieczna Ul. Powstańców Wlkp Osieczna Data: 01/2016 P.B. Rysunek: Schemat jednokreskowy linii oświetleniowych Rys. nr (134) m 96 (100) m
