1 Wrzesień 2011 Zmechanizowany kompleks ścianowy dla ścian o wysokości do 5,3 m Odbiorca: Jastrzębska Spółka Węglowa SA KWK Borynia-Zofiówka Ruch Zofiówka Informacje techniczne

2 Wysoki kompleks ścianowy Parametry techniczne wysokiego kompleksu ścianowego dostarczanego na KWK Borynia-Zofi ówka Ruch Zofi ówka w ramach umowy z Jastrzębska Spółką Węglową SA W zakres dostawy wchodzą: Kombajn ścianowy typu KSW-1140EZ z kruszarką urobku Sekcje obudowy zmechanizowanej typu - TAGOR-23/54-POz (140 szt.) - TAGOR-23/54-POz/S (10 szt.) Obudowy skrzyżowań TAGOR-24/50 (2 szt.) Przenośnik zgrzebłowy ścianowy typu Rybnik 1100 z kruszarką ścianową KS-4 Przenośnik zgrzebłowy podścianowy typu Grot 1100 z kruszarką kęsów Scorpion 3000P oraz zwrotnią najazdową przenośnika taśmowego typu Ryfama Ponadto przedmiotem dostawy są: wyposażenie elektryczne z układem transportowym do przemieszczania pociągu aparaturowego, zabudowanym na jednoszynowej kolejce podwieszanej, 15 małogabarytowych zespołów chłodniczych do montażu w ścianie, 3 lokalne chłodnice powietrza umieszczone w chodnikach przyścianowych Zatapialna pompa szlamowa, agregat do przepompowywania emulsji na spływie wraz z układem fi ltrów oraz pompa do podnoszenia cisnienia wody do kombajnu. Uruchomienie ściany z w/w wyposażeniem planowane jest na IV kwartał 2011 roku.

3 Parametr Wartość Jednostka Parametry ściany Miąższość pokładu Nachylenie warstw Wytrzymałość na ściskanie R c węgla Wytrzymałość na ściskanie R c stropu Wytrzymałość na ściskanie R c spągu Zanieczyszczenie urobku kamieniem Planowana długość pierwszej ściany Planowany wybieg pierwszej ściany Warunki pracy kompleksu Najwyższa temperatura otoczenia Wilgotność względna powietrza Parametry kompleksu Wydajność kompleksu przy nachyleniu wyrobiska 0º Możliwość pracy na nachyleniach podłużnych ściany Możliwość pracy na nachyleniach poprzecznych ściany Ciśnienie zasilania wody w rurociągu ppoż. Napięcie zasilania kompleksu 2,9 5, do 14 do 138 do 97 do ,4 1,6 3,3 m o MPa MPa MPa % m m o C % Mg/h o o MPa kv

4 Kombajn ścianowy KSW-1140 EZ Parametr Wartość Zakres urabiania Całkowita moc silników elektrycznych, w tym: - w organach urabiających - napęd posuwu - układ hydrauliczny podnoszenia - kruszarka na ramieniu kombajnu Napięcie zasilania Typ układaka kabla Średnica organów urabiających Max zagłębienie w spąg Max siła pociągowa Prędkość posuwu Bezcięgnowy system posuwu kombajnu Wymiary gabarytowe z ramionami R-500: - długość pomiędzy osiami organów przy poziomo ustawionych ramionach; - wysokość minimalna (z osłonami). Nachylenie podłużne ściany Nachylenie poprzeczne ściany Masa kombajnu KSW-1140EZ z ramionami R-500 do 5,3 m kw 2 x 500 kw 2 x 60 kw 30 kw 110 kw 3,3 kv UKT mm 399 mm 2 x 464 kn 0 15 m/min Eicotrack, podziałka drabinki 147 mm mm mm do 35 O do ±20 O ok. 90 t

5

6 Zmechanizowana obudowa ścianowa Sekcja liniowa TAGOR-23/54-POz i skrajna TAGOR-23/54-POz/S Typ sekcji Sekcja liniowa Sekcja skrajna TAGOR-23/54-POz TAGOR-23/54-POz/S Parametr Wysokość geometryczna obudowy maksymalna Wartość 5,4 m minimalna 2,3 m Wysokość robocza obudowy 2,5 5,3 m System pracy z krokiem wstecz bez kroku wstecz Rodzaj stropnicy sztywna z osłoną wysuwna z osłoną czoła ściany Nachylenie pokładu podłużne do 12º podłużne z urządzeniami podtrzymującymi do 35º poprzeczne do ±20º czoła ściany Podziałka obudowy Liczba stojaków Ø380 Podporność stojaka robocza (40 MPa) wstępna (25 30 MPa) 1,75 m 2 szt. 4,536 MN 2,835 3,402 MN Podporność robocza obudowy (40 MPa) 1 1,08 MPa 0,72 0,77 MPa Przesuw sekcji obudowy 0,8 m Siła przesuwu sekcji 0,763 MN przenośnika 0,302 MN Naciski maksymalne na spąg 2,26 MPa na strop 1,12 MPa 0,91 MPa System sterowania pilotowy fi rmy Tiefenbach Ilość funkcji sterowania Korekcja przenośnika grupowo 5 sekcji ster. 4-funkcyjnym ręcznym rozdzielaczem Ciśnienie zasilania MPa Oświetlenie lampy ŚWIT-09/230/30T Masa sekcji kg kg

7

8 Obudowa skrzyżowania TAGOR-24/50

9 Zakres wysokości: geometryczny roboczy 2,4 5,0 m 2,5 4,8 m Praca obudowy w zakresie nachyleń wzdłuż zestawu do ± 20 w poprzek zestawu do ± 15 po spełnieniu określonych warunków obudowa może pracować w chodniku, gdzie pochylenie podłużne ściany dochodzi do ± 35 Ilość stojaków: sekcje skrajne sekcja środkowa Podporność robocza stojaków: przednich Ø320 mm tylnych Ø250 mm Podporność obudowy Maksymalny nacisk na spąg: sekcji skrajnych sekcji środkowej Skok przesuwnika zestawu Skok przesuwnika przesuwania napędu Siła przesuwania (30 MPa) : sekcji skrajnych sekcji środkowej Siła przesuwania napędu (30 MPa) Siła na końcu stropnicy wychylnej I. sekcji skrajnych sekcji środkowej Siła na końcu stropnicy wychylnej II. sekcji skrajnych sekcji środkowej 4 szt. (2 przednie, 2 tylne) 2 szt. (1 przedni, 1 tylny) (35 MPa) 3 x 2,81 MN (35 MPa) 3 x 1,72 MN 0,587 MPa 1,21 MN/m² 1,35 MN/m² 0,8 m 0,8 m 2 x 0,481 MN 2 x 0,9425 MN 2 x 0,9425 MN 2 x 0,89 MN 0,107 MN 2 x 0,202 MN 0,242 MN Siły na końcu stropnicy zasadniczej (z przodu) 3 x 1,84 MN Siły na końcu stropnicy zasadniczej (z tyłu) 3 x 2,758 MN Ciśnienie zasilania MPa System sterowania pilotowy 2 x 18 funkcji Masa zestawu kg

10 Przenośnik ścianowy Rybnik 1100 z kruszarką ścianową KS-4 Parametry przenośnika Rybnik 1100: Długość przenośnika Szerokość zewnętrzna profi lu rynny Długość rynny Profi l rynny Blacha ślizgowa Blacha denna zamykająca rynnę Wydajność przenośnika Napęd wysypowy: 255 m 1100 mm 1750 mm E330 tw. minimum 400 HB, gr. 50 mm grubość 30 mm 2000 Mg/h - Rodzaj wysypu boczny - Reduktory walcowy i kątowy, wielkość 35 wg RAG-N Moc napędu wysypowego 2 x 260/520 kw Napęd zwrotny: - Rodzaj napędu zwrotnego niski najazdowy - Reduktor: kątowy, wielkość 35 wg RAG-N Moc napędu zwrotnego 1 x 260/520 kw Silniki: dwubiegowe chłodzone wodą - Producent silników DAMEL - Napięcie zasilania 3,3 kv Łańcuch 2 x Ø38x137 - Prędkość łańcucha na biegu szybkim 1,2 m/s Nachylenie podłużne ściany do 35 Nachylenie poprzeczne ściany do 20 Korekcja poprzeczna każdej rynny przenośnika ±7º Trasa przenośnika wyposażona w rynny inspekcyjne co piąta rynna

11 Napęd wysypowy z kruszarką ścianową Kruszarka ścianowa KS-4 Parametry kruszarki ścianowej KS-4 Prześwit pod bębnem kruszącym w zakresie Typ przekładni Moc silnika chłodzonego wodą, napięcie zasilania Miejsce zabudowy mm zębata ze sprzęgłem przeciążeniowym 200 kw, 3,3 kv w strefi e napędu wysypowego Dodatkowe wyposażenie przenośnika ścianowego Rybnik 1100: - hydrauliczne urządzenia do spinania łańcucha typu HUNAP z hydraulicznym wskaźnikiem siły w ilości 2 szt. - urządzenie do kontroli stanu napięcia łańcucha HUP-38

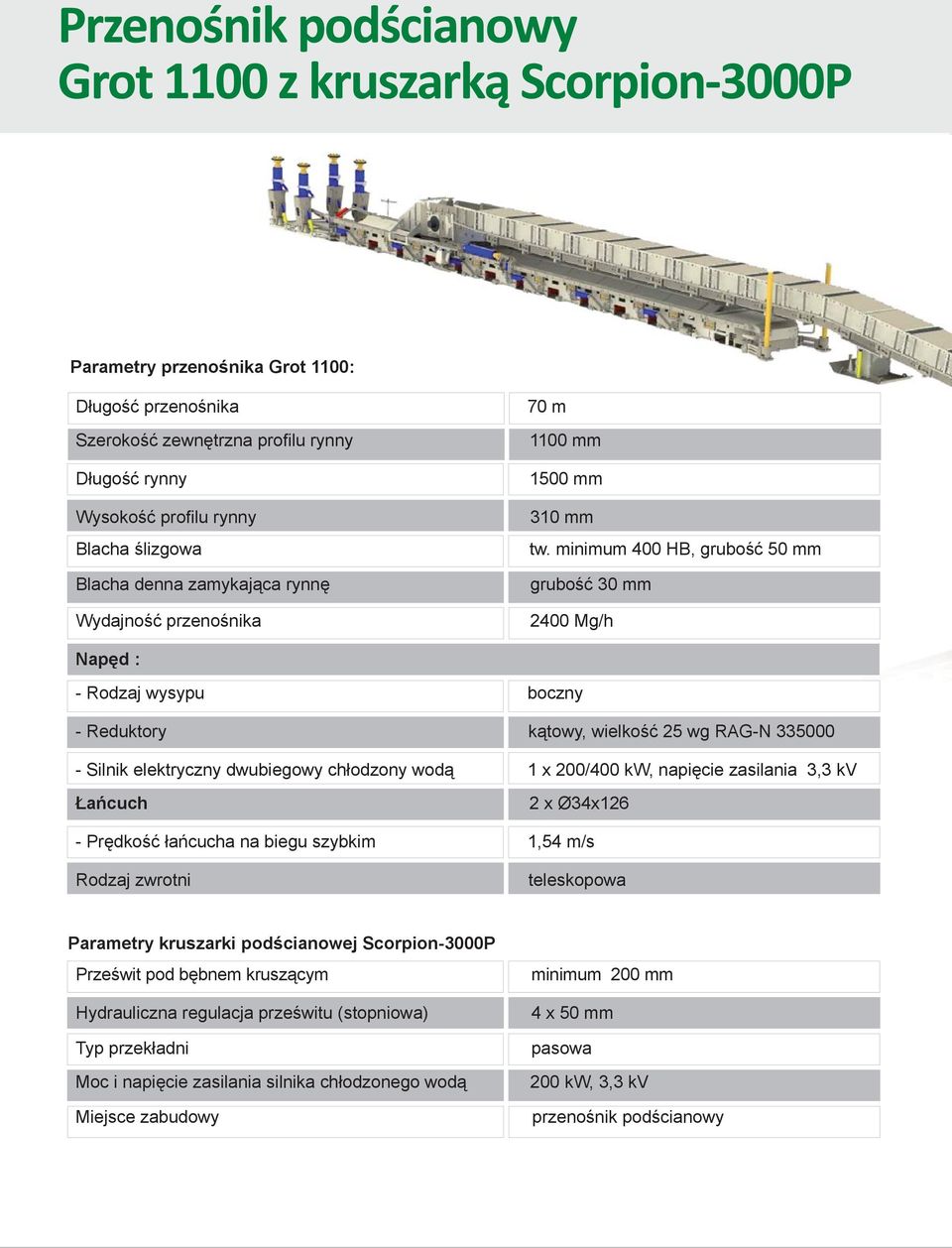

12 Przenośnik podścianowy Grot 1100 z kruszarką Scorpion-3000P Parametry przenośnika Grot 1100: Długość przenośnika Szerokość zewnętrzna profi lu rynny Długość rynny Wysokość profi lu rynny Blacha ślizgowa Blacha denna zamykająca rynnę Wydajność przenośnika 70 m 1100 mm 1500 mm 310 mm tw. minimum 400 HB, grubość 50 mm grubość 30 mm 2400 Mg/h Napęd : - Rodzaj wysypu boczny - Reduktory kątowy, wielkość 25 wg RAG-N Silnik elektryczny dwubiegowy chłodzony wodą 1 x 200/400 kw, napięcie zasilania 3,3 kv Łańcuch 2 x Ø34x126 - Prędkość łańcucha na biegu szybkim 1,54 m/s Rodzaj zwrotni teleskopowa Parametry kruszarki podścianowej Scorpion-3000P Prześwit pod bębnem kruszącym Hydrauliczna regulacja prześwitu (stopniowa) Typ przekładni Moc i napięcie zasilania silnika chłodzonego wodą Miejsce zabudowy minimum 200 mm 4 x 50 mm pasowa 200 kw, 3,3 kv przenośnik podścianowy

13 Parametry urządzenia do przekładki napędu wysypowego przenośnika ścianowego oraz przebudowy przenośnika podścianowego wraz ze stacją zwrotną przenośnika taśmowego Ryfama Siła przesuwu przy ciśnieniu 30 MPa Długość najazdu na zwrotnię Szerokość taśmy Średnica bębna samoczyszczącego (ażurowy) Korekcja pionowa trasy 2100 kn 12 m 1200 mm 500 mm na co drugim segmencie Urządzenie przekładkowe - do przesuwu: 2 szt. siłowników hydr. Ø220/140 mm - do rozparcia (blokowania): 4 szt. siłowników hydr. Ø250/200 mm Urządzenie przekładkowe z dodatkowymi stopami rozporowymi i stojakami hydraulicznymi SHI - 2 szt. Ponadto przenośnik ścianowy Grot 1100 wyposażony jest w: - dodatkowy dolny przedział zabudowany pod trasą przenośnika służący do drenażu wody z urobku (z użyciem pompy szlamowej) na odcinku od stacji zwrotnej do rynny wchodzącej na odcinek wznoszący nad układ przekładkowy. Prześwit dolnego przedziału: 150 mm; - hydrauliczne urządzenie do napinania łańcucha, - urządzenie do pomiaru napięcia łańcucha.

14 Wyposażenie elektryczne Główne urządzenia wyposażenia elektrycznego: stacje transformatorowe EH-d /6,0/3,3/2/01-2 szt. wyłącznik stycznikowy EH-d03-W/3,3/I/ szt. zespół transformatorowy EH-d03-160/3,3/1/5/01-1 szt. zespół transformatorowy EH-d03-160/3,3/0,5/5/01-1 szt. zestaw manewrowy EH-d02-W/1,0/II/ szt. kompletny system łączności i blokad UGS-10/ZGH3 firmy Elektrometal, stanowisko wizualizacji pracy urządzeń kompleksu zlokalizowane przed pociągiem aparaturowym w chodniku podścianowym, separatory + pulpity + skrzynki łączeniowe + komplet przewodów i kabli zasilających. Do podwieszania aparatury elektrycznej oraz przewodów zasilających i sterowniczych w chodniku podścianowym będzie zastosowany zestaw transportowy firmy CARBOMECH długości około 100 m, składający się z: ram nośnych, palet, zawiesi i szekli, cięgieł i drążków, wózków jezdnych, samohamownego hydraulicznego urządzenia przesuwającego z zaporami przednią i tylnymi, szyn prostych trasy kolejki podwieszanej długości 250 m.

15

16 Chłodnice lokalne i ścianowe W ramach dostaw przewidziano: 3 sztuki chłodnic lokalnych typu RWK 350, 15 sztuk małogabarytowych chłodnic ścianowych typu SPK 50 K, komplet przewodów wodnych zasilających i spływowych wraz z armaturą łaczeniową. Dostawcą wyżej wymienionych urządzeń chłodniczych jest firma Wichary. W skład kompletnego urządzenia chłodniczego wchodzi wentylator firmy Körfmann i chłodnica firmy WAT. Chłodnice lokalne RWK 350 Lokalizacja: chodniki przyścianowe, tj. 2 szt. w chodniku podścianowym i 1 szt. w chodniku nadścianowym. Moc chłodnicza 380 kw przy temperaturze wody chłodzącej 5 C i temperaturze powietrza wlotowego 33 C. Małogabarytowe chłodnice ścianowe SPK 50 K Lokalizacja: zastawki przenośnika ścianowego. Moc chłodnicza 45,77 kw przy temperaturze wody chłodzącej 5 C i temperaturze powietrza wlotowego 33 C. Chłodnica lokalna
