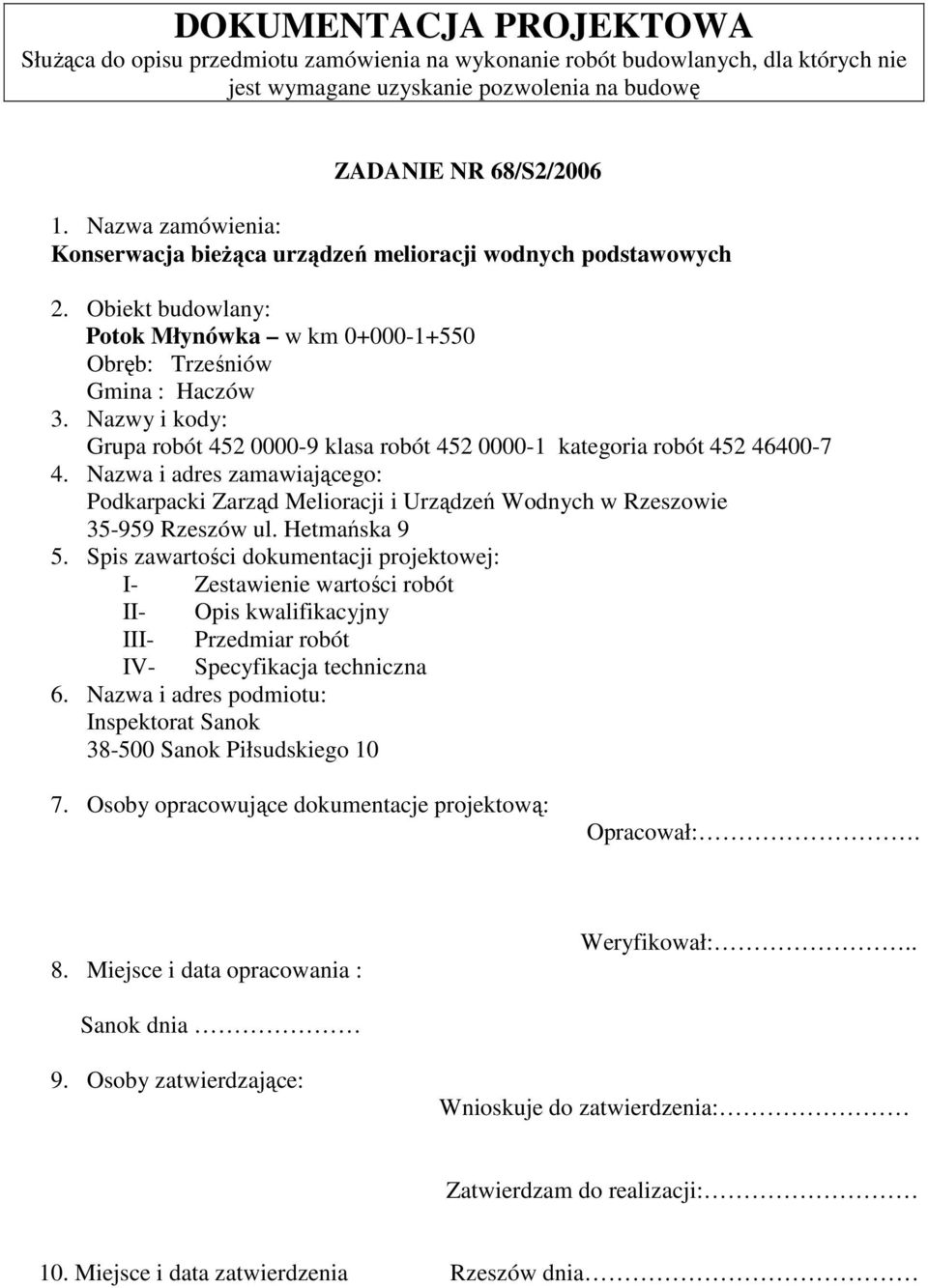

1 DOKUMENTACJA PROJEKTOWA SłuŜąca do opisu przedmiotu zamówienia na wykonanie robót budowlanych, dla których nie jest wymagane uzyskanie pozwolenia na budowę ZADANIE NR 68/S2/ Nazwa zamówienia: Konserwacja bieŝąca urządzeń melioracji wodnych podstawowych 2. Obiekt budowlany: Potok Młynówka w km Obręb: Trześniów Gmina : Haczów 3. Nazwy i kody: Grupa robót klasa robót kategoria robót Nazwa i adres zamawiającego: Podkarpacki Zarząd Melioracji i Urządzeń Wodnych w Rzeszowie Rzeszów ul. Hetmańska 9 5. Spis zawartości dokumentacji projektowej: I- Zestawienie wartości robót II- Opis kwalifikacyjny III- Przedmiar robót IV- Specyfikacja techniczna 6. Nazwa i adres podmiotu: Inspektorat Sanok Sanok Piłsudskiego Osoby opracowujące dokumentacje projektową: Opracował:. 8. Miejsce i data opracowania : Weryfikował:.. Sanok dnia 9. Osoby zatwierdzające: Wnioskuje do zatwierdzenia: Zatwierdzam do realizacji: 10. Miejsce i data zatwierdzenia Rzeszów dnia

Nazwy i kody: Grupa robót 452 0000-9 klasa robót 452 0000-1 kategoria robót 452 46400-7 4. Nazwa i adres zamawiającego: Podkarpacki Zarząd Melioracji i Urządzeń Wodnych w Rzeszowie 35-959 Rzeszów ul.

2 ZESTAWIENIE WARTOŚCI ROBÓT NA ZADANIU NR 68/S2/2006 Nr obie ktu Nazwa obiektu /km/ Rozmiar rzeczowy uregulowa ne nieuregulow ane Wartość kosztory sowa ( netto) VAT 3% VAT 22 % Wartość z VAT (brutto) [km] [km] [zł.] [zł.] [zł.] Potok Młynówka w km ,55 Wykoszenie z wygrabieniem RAZEM: x Potok Młynówka w km 1, odmulanie dna odmulanie 0,02 przepustów RAZEM: x uwaga: -kolumnę 5,6,7 wypełnia oferent -zakresy robót dla konserwacji wałów i zbiorników wpisuje się w rozmiarze rzeczowym uregulowane

3 Opis kwalifikacyjny dotyczący robót na urządzeniach melioracji wodnych podstawowych I.DANE OGÓLNE Potok : - Młynówka 1,550 km Miejscowość: Trześniów Gmina: Haczów Zakres rzeczowy robót do wykonania w roku 2006 A. Konserwacja /rzeki / potoku na odcinku uregulowanym w km Usunięcie namułu /ręczne/ ,0 mb 2. Wykoszenie skarp 10038,40 m 2 3. Wygrabienie skarp 10038,40 m 2 4. Odmulenie przepustów rurowych fi 80 cm 1/3 śr.-20 mb B.Konserwacja wałów - C. Inne roboty : - Sporządził: Sprawdził: Kierownik Inspektoratu Zatwierdzam zakres rzeczowy (pieczątka imienna, podpis) (pieczątka imienna, podpis) (pieczątka imienna, podpis)

Konserwacja /rzeki / potoku na odcinku uregulowanym w km 0+000-1+550 1. Usunięcie namułu /ręczne/ - 1500,0 mb 2. Wykoszenie skarp 10038,40 m 2 3.

4 OPIS TECHNICZNY do dokumentacji uproszczonej na wykonanie konserwacji potoku Młynówka nr ewid.2021 w miejscowości Trześniów gmina Haczów 1. Wiadomości wstępne. Celem niniejszego opracowania jest: Konserwacja potoku Młynówka Inwestorem zadania jest Podkarpacki Zarząd Melioracji i Urządzeń Wodnych w Rzeszowie Oddział Sanok. Roboty konserwacyjne polegać będą na wykoszeniu skarp potoku wraz z wygrabieniem, odmuleniu dna i przepustów Roboty prowadzone będą w ramach istniejącej działki potoku. Konieczność wykonania powyŝszych robót wynika z faktu, iŝ brak konserwacji ubiegłorocznej spowodował nadmierny rozrost chwastów na skarpach cieku,osłabił darń, zwiększyło się zamulenie dna potoku i przepustów co utrudnia spływ wody. 2. Stan istniejący: - na potoku Młynówka skarpy potoku wymagają wykoszenia, dno i przepusty z uwagi na znaczne zamulenie utrudniają przepływ wody Opis projektowanych robót konserwacyjnych: Konserwację bieŝącą planuje się wykonać w następujący sposób: - wykoszenie skarp potoku - wygrabienie skarp potoku - usunięcie namułu w km z dna potoku - odmulenie przepustów rurowych na dł.20 mb 3. Zakres rzeczowy robót. - wykoszenie skarp potoku wraz z wygrabieniem 10038,40 m 2 - odmulenie dna mb - odmulenie przepustów rurowych fi 80 cm-20 mb Planowane roboty nie naruszają własności osób trzecich i są wykonywane w całości na działce stanowiącej potok Młynówka nr ew w Trzesniowie.

Roboty konserwacyjne polegać będą na wykoszeniu skarp potoku wraz z wygrabieniem, odmuleniu dna i przepustów Roboty prowadzone będą w ramach istniejącej działki potoku.

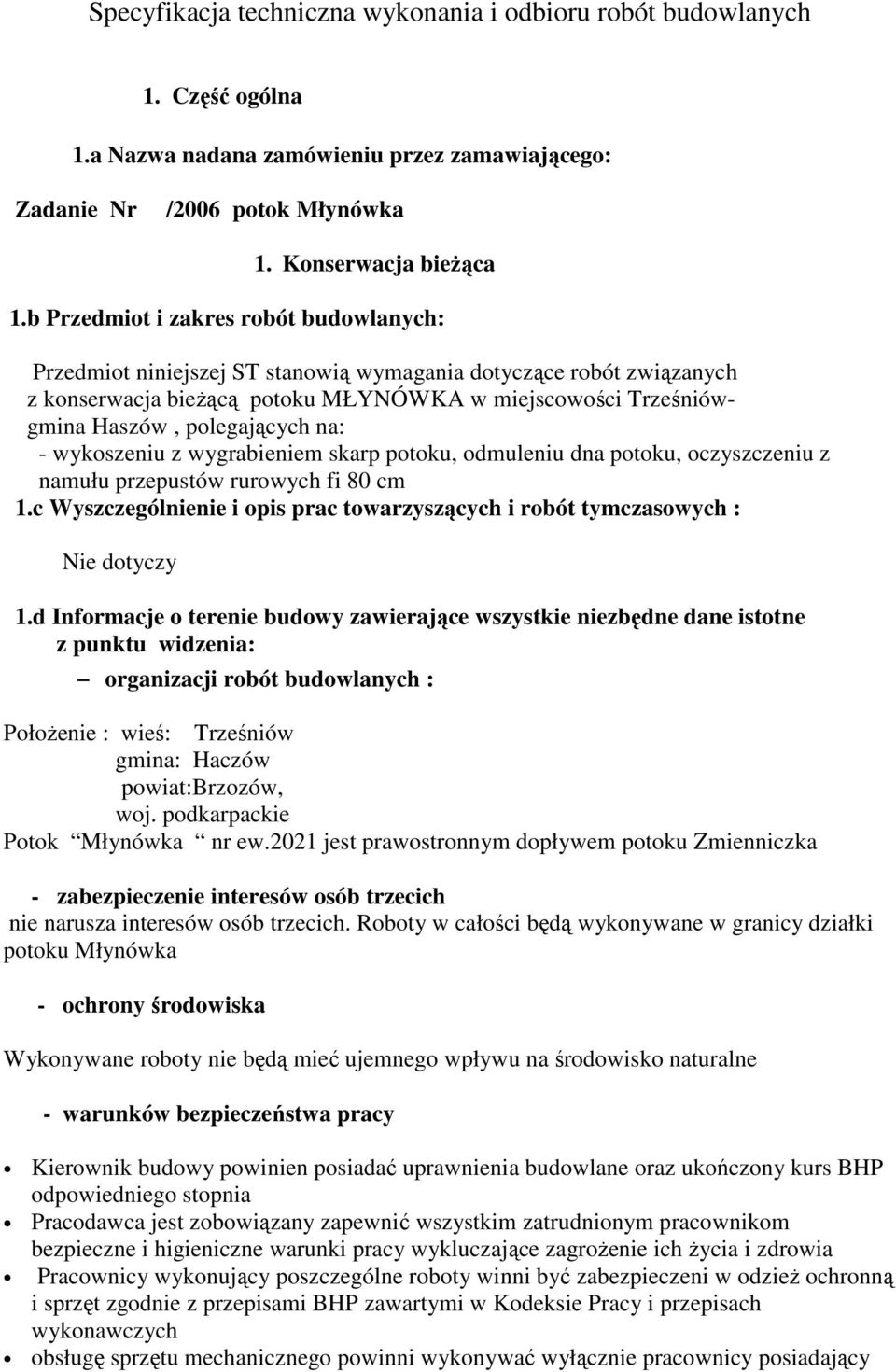

5 Specyfikacja techniczna wykonania i odbioru robót budowlanych 1. Część ogólna 1.a Nazwa nadana zamówieniu przez zamawiającego: Zadanie Nr /2006 potok Młynówka 1. Konserwacja bieŝąca 1.b Przedmiot i zakres robót budowlanych: Przedmiot niniejszej ST stanowią wymagania dotyczące robót związanych z konserwacja bieŝącą potoku MŁYNÓWKA w miejscowości Trześniówgmina Haszów, polegających na: - wykoszeniu z wygrabieniem skarp potoku, odmuleniu dna potoku, oczyszczeniu z namułu przepustów rurowych fi 80 cm 1.c Wyszczególnienie i opis prac towarzyszących i robót tymczasowych : 1.d Informacje o terenie budowy zawierające wszystkie niezbędne dane istotne z punktu widzenia: organizacji robót budowlanych : PołoŜenie : wieś: Trześniów gmina: Haczów powiat:brzozów, woj. podkarpackie Potok Młynówka nr ew.2021 jest prawostronnym dopływem potoku Zmienniczka - zabezpieczenie interesów osób trzecich nie narusza interesów osób trzecich. Roboty w całości będą wykonywane w granicy działki potoku Młynówka - ochrony środowiska Wykonywane roboty nie będą mieć ujemnego wpływu na środowisko naturalne - warunków bezpieczeństwa pracy Kierownik budowy powinien posiadać uprawnienia budowlane oraz ukończony kurs BHP odpowiedniego stopnia Pracodawca jest zobowiązany zapewnić wszystkim zatrudnionym pracownikom bezpieczne i higieniczne warunki pracy wykluczające zagroŝenie ich Ŝycia i zdrowia Pracownicy wykonujący poszczególne roboty winni być zabezpieczeni w odzieŝ ochronną i sprzęt zgodnie z przepisami BHP zawartymi w Kodeksie Pracy i przepisach wykonawczych obsługę sprzętu mechanicznego powinni wykonywać wyłącznie pracownicy posiadający

na: - wykoszeniu z wygrabieniem skarp potoku, odmuleniu dna potoku, oczyszczeniu z namułu przepustów rurowych fi 80 cm 1.c Wyszczególnienie i opis prac towarzyszących i robót tymczasowych : 1.

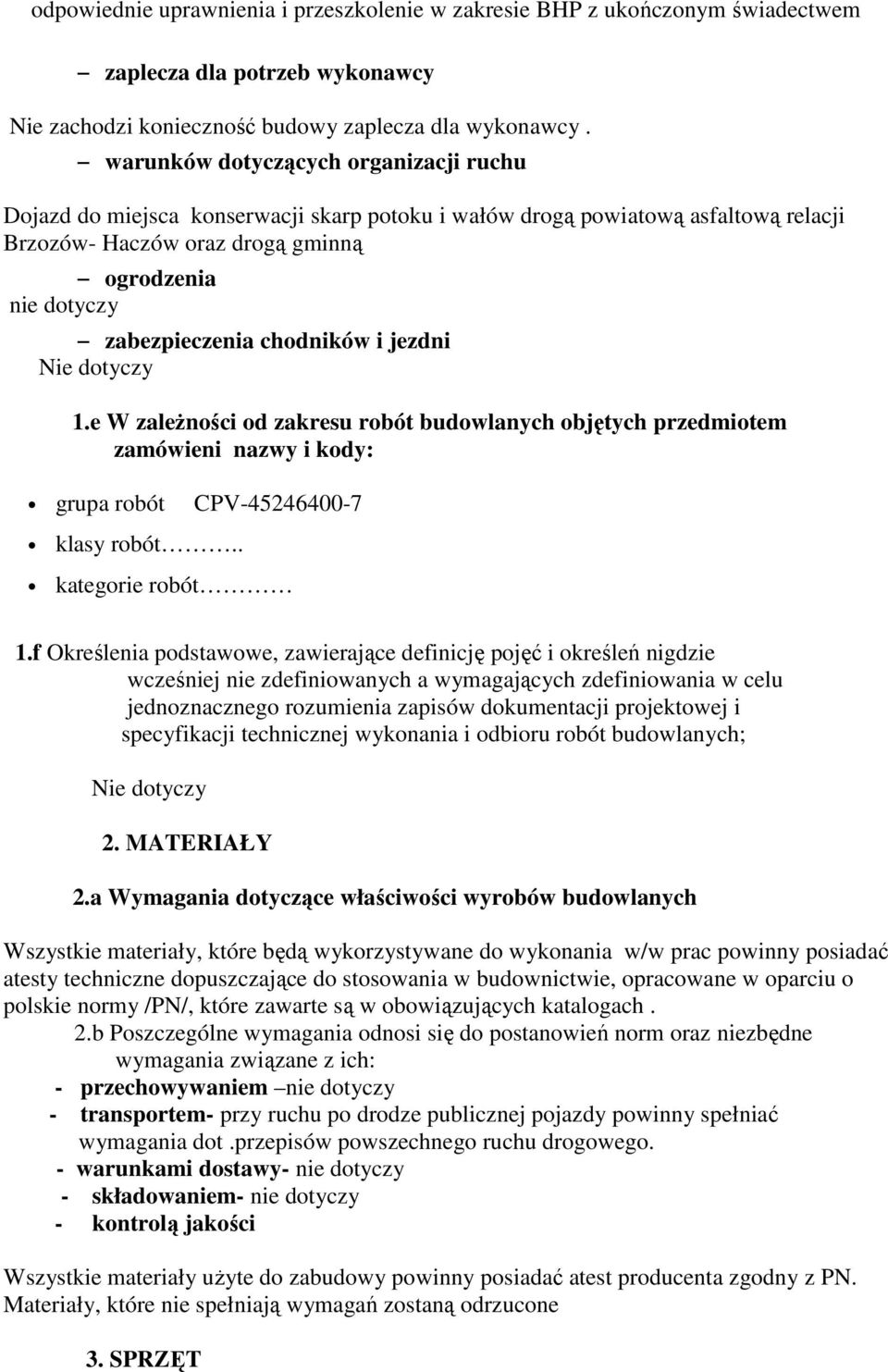

6 odpowiednie uprawnienia i przeszkolenie w zakresie BHP z ukończonym świadectwem zaplecza dla potrzeb wykonawcy Nie zachodzi konieczność budowy zaplecza dla wykonawcy. warunków dotyczących organizacji ruchu Dojazd do miejsca konserwacji skarp potoku i wałów drogą powiatową asfaltową relacji Brzozów- Haczów oraz drogą gminną ogrodzenia nie dotyczy zabezpieczenia chodników i jezdni 1.e W zaleŝności od zakresu robót budowlanych objętych przedmiotem zamówieni nazwy i kody: grupa robót CPV klasy robót.. kategorie robót 1.f Określenia podstawowe, zawierające definicję pojęć i określeń nigdzie wcześniej nie zdefiniowanych a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i specyfikacji technicznej wykonania i odbioru robót budowlanych; 2. MATERIAŁY 2.a Wymagania dotyczące właściwości wyrobów budowlanych Wszystkie materiały, które będą wykorzystywane do wykonania w/w prac powinny posiadać atesty techniczne dopuszczające do stosowania w budownictwie, opracowane w oparciu o polskie normy /PN/, które zawarte są w obowiązujących katalogach. 2.b Poszczególne wymagania odnosi się do postanowień norm oraz niezbędne wymagania związane z ich: - przechowywaniem nie dotyczy - transportem- przy ruchu po drodze publicznej pojazdy powinny spełniać wymagania dot.przepisów powszechnego ruchu drogowego. - warunkami dostawy- nie dotyczy - składowaniem- nie dotyczy - kontrolą jakości Wszystkie materiały uŝyte do zabudowy powinny posiadać atest producenta zgodny z PN. Materiały, które nie spełniają wymagań zostaną odrzucone 3. SPRZĘT

chodników i jezdni 1.e W zaleŝności od zakresu robót budowlanych objętych przedmiotem zamówieni nazwy i kody: grupa robót CPV-45246400-7 klasy robót.. kategorie robót 1.

7 3a.Wymagania dotyczące sprzętu i maszyn niezbędnych lub zalecanych do wykonania robót budowlanych zgodnie z załoŝoną jakością: Wykonanie robót konserwacyjnych odbywać się będzie ręcznie za pomocą sprzętu prostego: łopaty, widły, kosiarki spalinowe, kosy. 4.TRANSPORT 4.a Wymagania dotyczące środków transportu; - nie dotyczy 5. WYKONANIE ROBÓT 5. a Wymagania dotyczące wykonania robót budowlanych: - roboty konserwacyjne na potoku: Wykonać wykoszenia skarp potoku Wykonać wygrabienie pokosu traw ze skarp potoku Odmulić dno w km warstwą 20 cm i 30cm Dokonać odmulenia przepustów fi 80 cm - 20 mb - tolerancji wymiarowych obmiary robót liniowych wykonywać po osi cieku z dokładnością do 1mb,robót powierzchniowych do 1 m 2, kubaturowych do 1m 3 Obmiar robót w jednostkach miary podanych w przedmiarze z dokładnością do 1 m,1 m2 1 m3 lub 1 szt. - sposobu wykończenia poszczególnych elementów Wykonawca na bieŝąco informuje Inwestora o zakończeniu etapów robót tj. wykoszeniu, wygrabieniu, odmuleniu wraz konserwacją śluz -szczegóły technologiczne oraz niezbędne informacje dotyczące odcinków robót budowlanych, przerw i ograniczeń - wymagania specjalne- nie dotyczy 6. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych w nawiązaniu do dokumentów odniesienia; Wykonawca obowiązkowo na terenie placu budowy posiada dziennik budowy dostarczony mu przez Inwestora przy przekazaniu placu budowy. Na Ŝądanie specjalisty ds. konserwacji niezwłocznie ma okazać dziennik budowy i nie utrudniać do niego wpisu. Ustalić wspólnie z wykonawcą harmonogram pobytu na budowie a szczególnie wspólnych oględzin robót ukrytych lub zanikowych. 7.Wymagania dotyczące przedmiaru i obmiaru robót; Obmiar robót dokonywać komisyjnie /Inwestor, Wykonawca, uŝytkownik/ w oparciu o wcześniej sporządzony przedmiar. Roboty liniowe mierzyć po osi cieku z dokładnością do 1 mb, powierzchniowe do 1 m2, kubaturowe 1m3. Sprawdzać ilość i jakość materiałów.

a Wymagania dotyczące wykonania robót budowlanych: - roboty konserwacyjne na potoku: Wykonać wykoszenia skarp potoku Wykonać wygrabienie pokosu traw ze skarp potoku Odmulić dno w km 0+000-1+500

8 8. Opis sposobu odbioru robót budowlanych; Odbiór dokonywany jest komisyjnie i zgodnie z rodzajami robót/ na zasadach odbioru robót zanikających /oraz na warunkach określonych umową. 9. Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących 10. Dokumenty odniesienia-dokumenty będące podstawą do wykonania robót budowlanych w tym: - wszystkie elementy dokumentacji projektowej; Dokumentacja uproszczona na konserwację bieŝącą -Zadanie Nr /2006 normy Normy pracy na roboty konserwacyjne ręczne zostały dostosowane do wymagań określonych w następujących normach i normatywach (1) PN-86/B Grunty budowlane, symbole,opis (2) PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze (3) BN-74/ Urządzenia wodno- melioracyjne (4) BN-80/ ,01 -Prefabrykaty budowlane z betonu (5) PN-90/B Zaprawy betonowe zwykłe (6) PN-91/D Drewno średnio wymiarowe (7) BN-69/ Budownictwo hydrotechniczne kiszki faszynowe (8) Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych -Ministerstwo Budownictwa i PMB wydanie II z 1977r. - aprobaty techniczne- nie dotyczy - inne dokumenty i ustalenia techniczne- nie dotyczy 11. Prace towarzyszące są to prace niezbędne do wykonania robót podstawowych nie zaliczane do robót tymczasowych, w tym geodezyjne wytyczanie i inwentaryzacja powykonawcza.

Dokumenty odniesienia-dokumenty będące podstawą do wykonania robót budowlanych w tym: - wszystkie elementy dokumentacji projektowej; Dokumentacja uproszczona na konserwację bieŝącą -Zadanie Nr /2006
