3

4 2

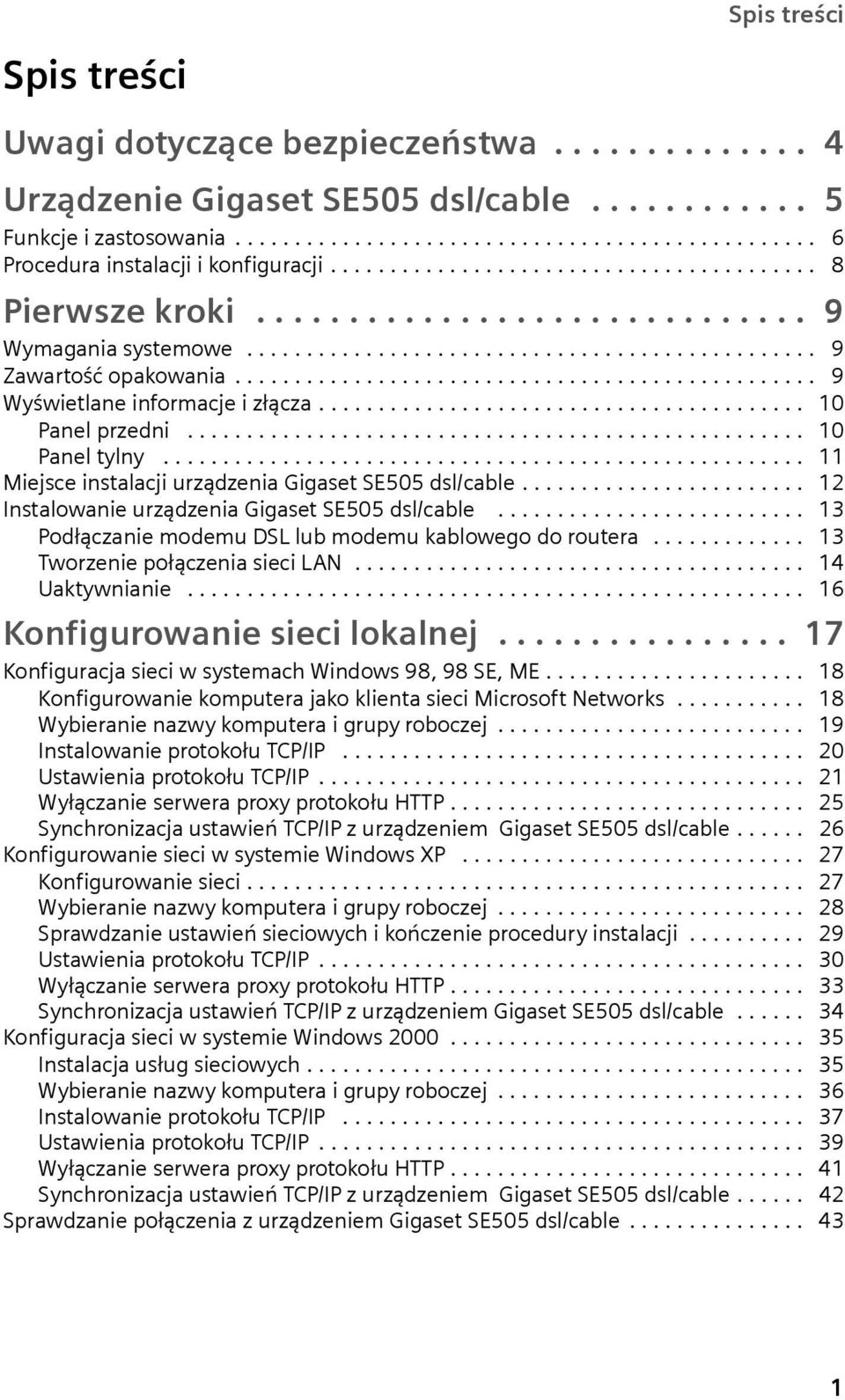

5 Spis treści Spis treści Uwagi dotyczące bezpieczeństwa Urządzenie Gigaset SE505 dsl/cable Fnkcje i zastosowania Procedra instalacji i konfigracji Pierwsze kroki Wymagania systemowe Zawartość opakowania Wyświetlane informacje i złącza Panel przedni Panel tylny Miejsce instalacji rządzenia Gigaset SE505 dsl/cable Instalowanie rządzenia Gigaset SE505 dsl/cable Podłączanie modem DSL lb modem kablowego do rotera Tworzenie połączenia sieci LAN Uaktywnianie Konfigrowanie sieci lokalnej Konfigracja sieci w systemach Windows 98, 98 SE, ME Konfigrowanie komptera jako klienta sieci Microsoft Networks Wybieranie nazwy komptera i grpy roboczej Instalowanie protokoł TCP/IP Ustawienia protokoł TCP/IP Wyłączanie serwera proxy protokoł HTTP Synchronizacja stawień TCP/IP z rządzeniem Gigaset SE505 dsl/cable Konfigrowanie sieci w systemie Windows XP Konfigrowanie sieci Wybieranie nazwy komptera i grpy roboczej Sprawdzanie stawień sieciowych i kończenie procedry instalacji Ustawienia protokoł TCP/IP Wyłączanie serwera proxy protokoł HTTP Synchronizacja stawień TCP/IP z rządzeniem Gigaset SE505 dsl/cable Konfigracja sieci w systemie Windows Instalacja słg sieciowych Wybieranie nazwy komptera i grpy roboczej Instalowanie protokoł TCP/IP Ustawienia protokoł TCP/IP Wyłączanie serwera proxy protokoł HTTP Synchronizacja stawień TCP/IP z rządzeniem Gigaset SE505 dsl/cable Sprawdzanie połączenia z rządzeniem Gigaset SE505 dsl/cable

6 Spis treści Interfejs żytkownika Urchamianie interfejs żytkownika Wybieranie języka Strona początkowa Elementy interfejs żytkownika Konfigracja ogólna wykonywana w oknie Basic Setp Wybieranie kraj Konfigrowanie dostęp do Internet Usłgodawcy internetowi dla Niemiec i Astrii Inni słgodawcy internetowi Testowanie połączenia z siecią rozległą (WAN) i kończenie konfigracji Konfigrowanie zabezpieczeń Przypisywanie hasła Ustawianie identyfikatora SSID i krywanie go w sieci Ustawianie szyfrowania WPA-PSK WEP Zezwalanie wybranym kompterom na dostęp do sieci lokalnej Zapisywanie stawień rotera i kończenie konfigracji Czynności konfigracyjne w ramach konfigracji zaawansowanej Konfigrowanie połączeń bezprzewodowych Basic Settings Ustawianie szyfrowania Szyfrowanie WPA Kontrola dostęp do sieci lokalnej Bezprzewodowy system dystrybcji (Wireless Distribtion System, WDS) LAN konfigracja Definiowanie prywatnego adres IP rotera Korzystanie z fnkcji Universal Plg and Play Konfigrowanie serwera DHCP WAN konfigracja Filtrowanie dostęp do Internet Zapobieganie atakom przy życi pakietów ping z Internet Ograniczanie dostęp kompterów lokalnych do Internet Ograniczanie dostęp do określonych domen i witryn internetowych Konfigrowanie rotera jako serwera wirtalnego Otwieranie zapory dla wybranych kompterów (DMZ) Przekierowywanie portów Włączanie dynamicznej słgi DNS

7 Spis treści Fnkcje administracyjne rządzenia Gigaset SE505 dsl/cable Ręczne otwieranie i zamykanie połączenia internetowego Ustawianie godziny i strefy czasowej Ustawianie godziny Ustawianie strefy czasowej Zarządzanie roterem Przypisywanie hasła Ustawianie fnkcji Remote Management Ponowne rchamianie rotera Aktalizowanie oprogramowania kładowego Zapisywanie i przywracanie konfigracji Wyświetlanie stan rotera (karta Stats) Ekran Overview Ekran Wireless Strona PC's in the Local Network Ekran Internet Ekran Log File Dodatek Śledzenie błędów Przywracanie stawień fabrycznych rotera Specyfikacje Open Sorce Software and GNU General Pblic License Obsłga klienta (Cstomer Care) Słownik Indeks

8 Uwagi dotyczące bezpieczeństwa Uwagi dotyczące bezpieczeństwa Rotera należy żywać tylko z zasilaczem (12 V DC 1 A) dostarczonym zrządzeniem Gigaset SE505 dsl/cable. Podczas podłączania rządzenia do zasilania należy zwrócić wagę na wartości napięcia. Urządzenie należy chronić przed wilgocią. Pod żadnym pozorem nie należy otwierać rządzenia. Z przyczyn bezpieczeństwa rządzenie może być otwierane wyłącznie przez atoryzowanych techników serwisowych. Roter może zakłócać pracę rządzeń medycznych. Należy wziąć pod wagę warnki techniczne w odpowiednim środowisk. Przekazjąc rządzenie Gigaset SE505 dsl/cable innej osobie, należy pamiętać odołączeni niniejszej instrkcji obsłgi. Urządzenie Gigaset SE505 dsl/cable należy tylizować w sposób bezpieczny dla środowiska. Znaki towarowe Microsoft, Windows 98, Windows 98 SE, Windows ME, Windows 2000, Windows XP oraz Internet Explorer są zastrzeżonymi znakami towarowymi firmy Microsoft Corporation. Netscape, Netscape Navigator i Netscape Commnicator są zastrzeżonymi znakami towarowymi firmy Netscape Commnications Corporation. 4

9 Urządzenie Gigaset SE505 dsl/cable Urządzenie Gigaset SE505 dsl/cable Roter Siemens Gigaset SE505 dsl/cable jest wszechstronnym, ale prostym w obsłdze rządzeniem komnikacyjnym, możliwiającym podłączenie komptera lb sieci lokalnej (LAN) do Internet (sieci WAN). Urządzenie Gigaset SE505 dsl/cable możliwia dostęp do Internet dla wiel żytkowników. Jeżeli zezwala na to słgodawca internetowy, można za pomocą rotera dostępniać pojedyncze konto żytkownika. Urządzenie Gigaset SE505 dsl/ cable jest wygodnym i wydajnym rozwiązaniem dla osób, które chcą mieć wygodny dostęp do Internet po możliwie najniższych kosztach. Do gniazda WAN rządzenia Gigaset SE505 dsl/cable można podłączyć modem DSL lb kablowy. Urządzenie Gigaset SE505 dsl/cable ma wiele zaprogramowanych fnkcji i jest proste wobsłdze. Można je skonfigrować i przygotować do działania w ciąg kilk mint. 5

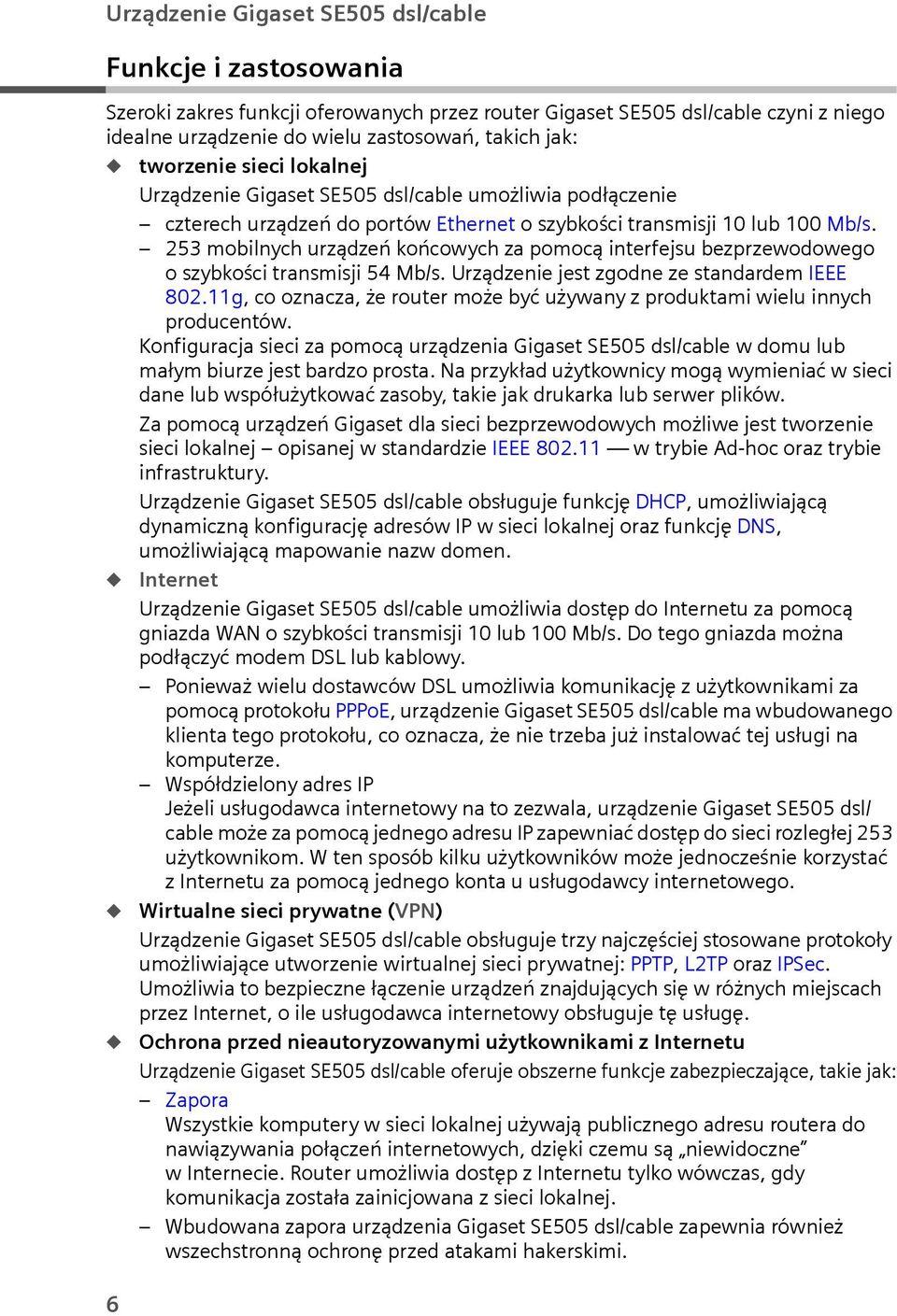

10 Urządzenie Gigaset SE505 dsl/cable Fnkcje i zastosowania Szeroki zakres fnkcji oferowanych przez roter Gigaset SE505 dsl/cable czyni z niego idealne rządzenie do wiel zastosowań, takich jak: tworzenie sieci lokalnej Urządzenie Gigaset SE505 dsl/cable możliwia podłączenie czterech rządzeń do portów Ethernet oszybkości transmisji 10 lb 100 Mb/s. 253 mobilnych rządzeń końcowych za pomocą interfejs bezprzewodowego oszybkości transmisji 54 Mb/s. Urządzenie jest zgodne ze standardem IEEE g, co oznacza, że roter może być żywany z prodktami wiel innych prodcentów. Konfigracja sieci za pomocą rządzenia Gigaset SE505 dsl/cable w dom lb małym birze jest bardzo prosta. Na przykład żytkownicy mogą wymieniać wsieci dane lb współżytkować zasoby, takie jak drkarka lb serwer plików. Za pomocą rządzeń Gigaset dla sieci bezprzewodowych możliwe jest tworzenie sieci lokalnej opisanej w standardzie IEEE w trybie Ad-hoc oraz trybie infrastrktry. Urządzenie Gigaset SE505 dsl/cable obsłgje fnkcję DHCP, możliwiającą dynamiczną konfigrację adresów IP w sieci lokalnej oraz fnkcję DNS, możliwiającą mapowanie nazw domen. Internet Urządzenie Gigaset SE505 dsl/cable możliwia dostęp do Internet za pomocą gniazda WAN o szybkości transmisji 10 lb 100 Mb/s. Do tego gniazda można podłączyć modem DSL lb kablowy. Ponieważ wiel dostawców DSL możliwia komnikację zżytkownikami za pomocą protokoł PPPoE, rządzenie Gigaset SE505 dsl/cable ma wbdowanego klienta tego protokoł, co oznacza, że nie trzeba jż instalować tej słgi na kompterze. Współdzielony adres IP Jeżeli słgodawca internetowy na to zezwala, rządzenie Gigaset SE505 dsl/ cable może za pomocą jednego adres IP zapewniać dostęp do sieci rozległej 253 żytkownikom. W ten sposób kilk żytkowników może jednocześnie korzystać z Internet za pomocą jednego konta słgodawcy internetowego. Wirtalne sieci prywatne (VPN) Urządzenie Gigaset SE505 dsl/cable obsłgje trzy najczęściej stosowane protokoły możliwiające tworzenie wirtalnej sieci prywatnej: PPTP, L2TP oraz IPSec. Umożliwia to bezpieczne łączenie rządzeń znajdjących się wróżnych miejscach przez Internet, o ile słgodawca internetowy obsłgje tę słgę. Ochrona przed nieatoryzowanymi żytkownikami z Internet Urządzenie Gigaset SE505 dsl/cable oferje obszerne fnkcje zabezpieczające, takie jak: Zapora Wszystkie komptery w sieci lokalnej żywają pblicznego adres rotera do nawiązywania połączeń internetowych, dzięki czem są niewidoczne w Internecie. Roter możliwia dostęp z Internet tylko wówczas, gdy komnikacja została zainicjowana z sieci lokalnej. Wbdowana zapora rządzenia Gigaset SE505 dsl/cable zapewnia również wszechstronną ochronę przed atakami hakerskimi. 6

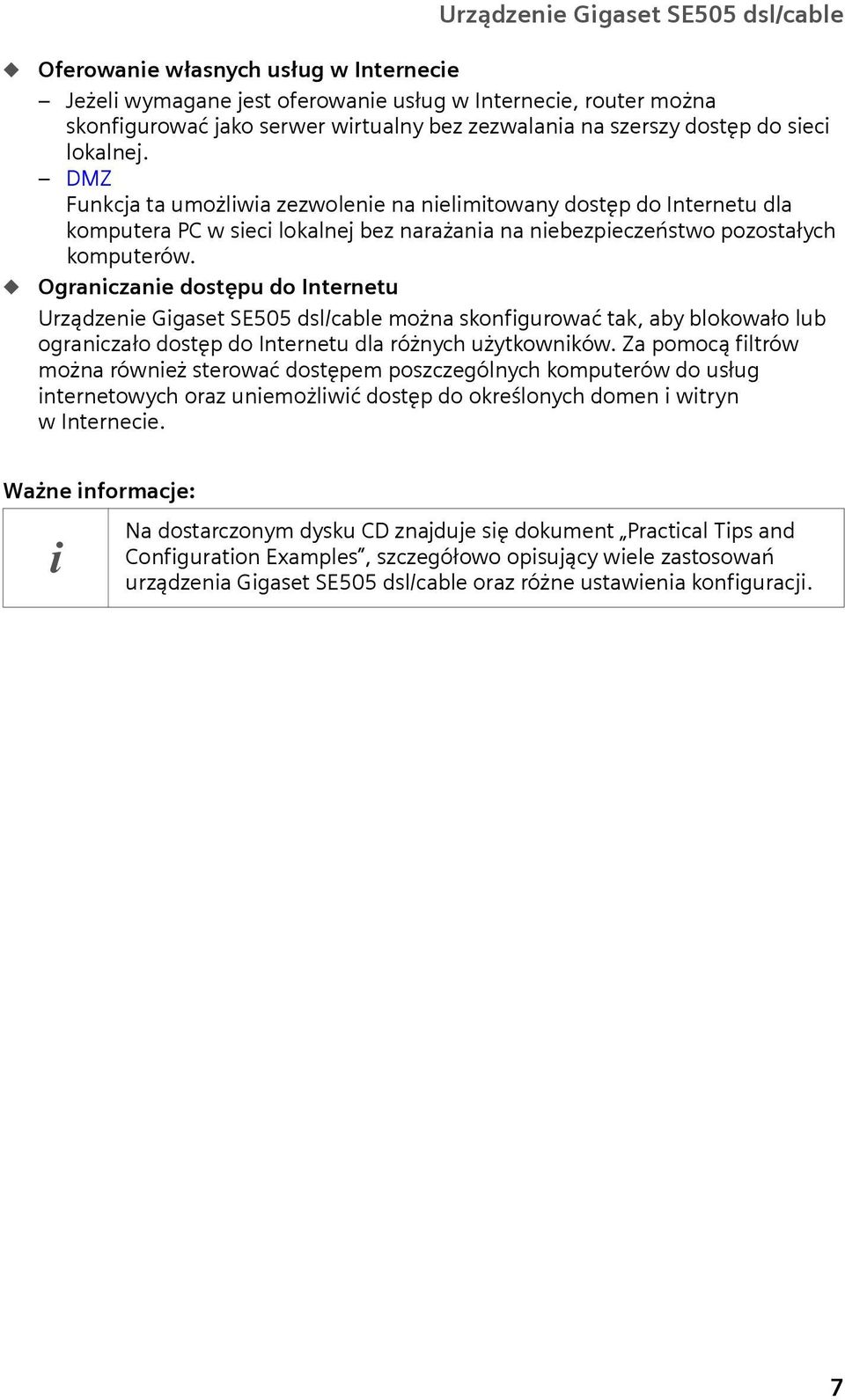

11 Urządzenie Gigaset SE505 dsl/cable Oferowanie własnych słg w Internecie Jeżeli wymagane jest oferowanie słg w Internecie, roter można skonfigrować jako serwer wirtalny bez zezwalania na szerszy dostęp do sieci lokalnej. DMZ Fnkcja ta możliwia zezwolenie na nielimitowany dostęp do Internet dla komptera PC w sieci lokalnej bez narażania na niebezpieczeństwo pozostałych kompterów. Ograniczanie dostęp do Internet Urządzenie Gigaset SE505 dsl/cable można skonfigrować tak, aby blokowało lb ograniczało dostęp do Internet dla różnych żytkowników. Za pomocą filtrów można również sterować dostępem poszczególnych kompterów do słg internetowych oraz niemożliwić dostęp do określonych domen i witryn w Internecie. Ważne informacje: i Na dostarczonym dysk CD znajdje się dokment Practical Tips and Configration Examples, szczegółowo opisjący wiele zastosowań rządzenia Gigaset SE505 dsl/cable oraz różne stawienia konfigracji. 7

12 Urządzenie Gigaset SE505 dsl/cable Procedra instalacji i konfigracji 1. W pierwszej kolejności należy zainstalować karty sieciowe Ethernet lb bezprzewodowe karty sieciowe, takie jak Gigaset PCI Card 54 lb Gigaset PC Card 54 w kompterach, które mają być podłączone do rządzenia Gigaset SE505 dsl/cable. Procedra instalacji znajdje się w instrkcji obsłgi prodkt. i Podczas instalacji bezprzewodowych kart sieciowych należy pamiętać onastępjącej informacji: Domyślny identyfikator SSID rządzenia Gigaset SE505 dsl/cable to ConnectionPoint. 2. Teraz należy zainstalować roter (patrz Instalowanie rządzenia Gigaset SE505 dsl/ cable na stronie 13). 3. Aby komptery mogły komnikować się z roterem i ze sobą nawzajem w sieci lokalnej, należy zmienić ich stawienia sieciowe. Ustawienia należy skonfigrować najpierw na jednym kompterze, aby móc nawiązać za jego pomocą połączenie z roterem. Za pomocą tego komptera należy następnie skonfigrować roter. Opis sposob wykonania tych czynności patrz Konfigrowanie sieci lokalnej na stronie W przypadk połączenia bezprzewodowego należy stanowić połączenie między bezprzewodowa kartą sieciową komptera a roterem. Opis tej czynności można znaleźć w instrkcji obsłgi karty sieciowej. 5. Następnie należy skonfigrować roter tak, aby aktywnić dostęp do Internet (patrz Konfigracja ogólna wykonywana w oknie Basic Setp na stronie 50). Będą do tego potrzebne dane dostępowe od słgodawcy internetowego. 6. Aby podłączyć więcej kompterów do rotera, należy skonfigrować ich stawienia sieciowe tak, aby tworzyć sieć lokalną (patrz Konfigrowanie sieci lokalnej na stronie 17). 7. Aby skorzystać z innych fnkcji rotera, np. z rozbdowanych fnkcji zabezpieczeń, należy przejść na stronę konfigracji Secrity Setp (patrz strona 58) lb Advanced Setp (patrz strona 65). 8

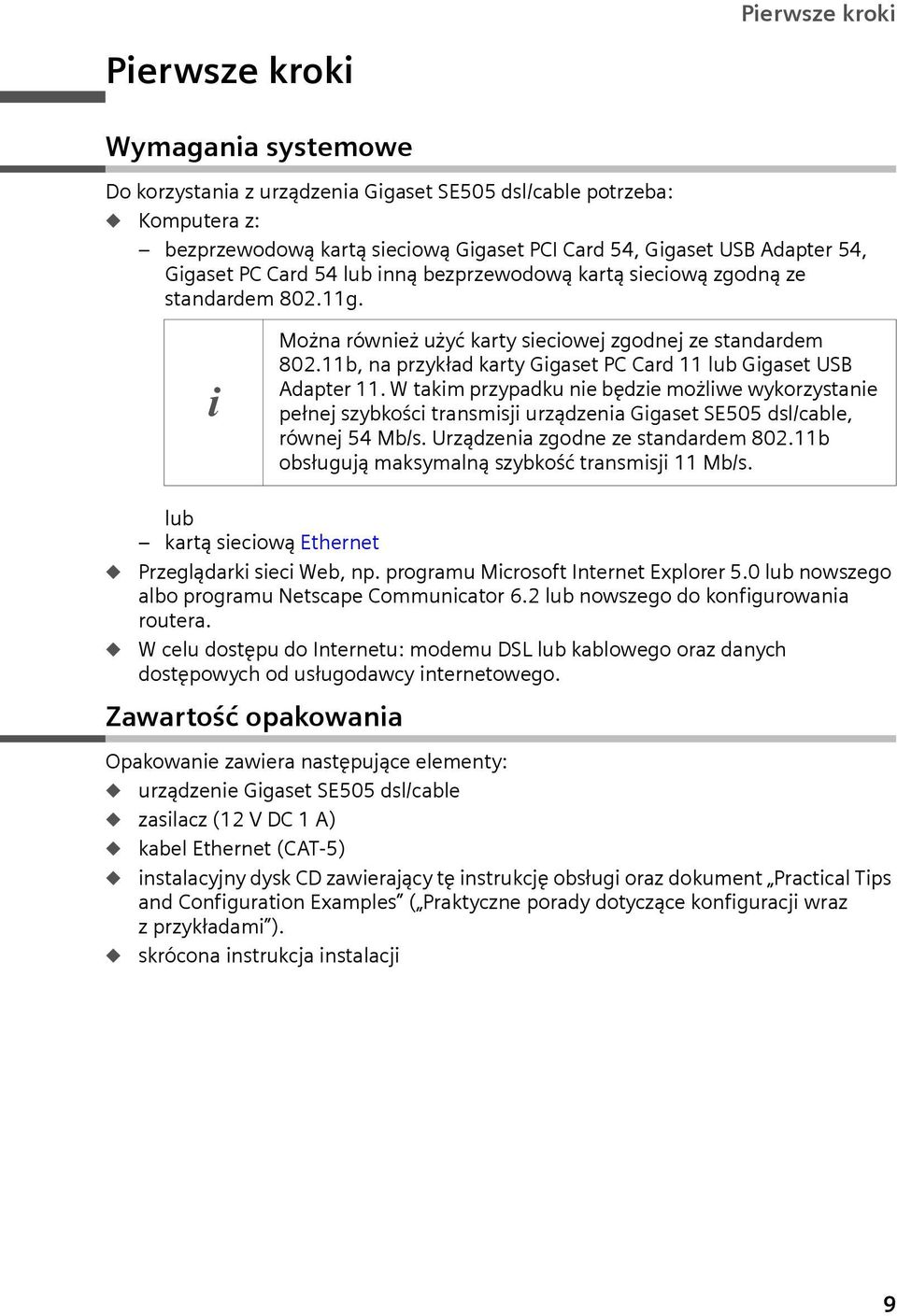

13 Pierwsze kroki Pierwsze kroki Wymagania systemowe Do korzystania z rządzenia Gigaset SE505 dsl/cable potrzeba: Komptera z: bezprzewodową kartą sieciową Gigaset PCI Card 54, Gigaset USB Adapter 54, Gigaset PC Card 54 lb inną bezprzewodową kartą sieciową zgodną ze standardem g. i Można również żyć karty sieciowej zgodnej ze standardem b, na przykład karty Gigaset PC Card 11 lb Gigaset USB Adapter 11. W takim przypadk nie będzie możliwe wykorzystanie pełnej szybkości transmisji rządzenia Gigaset SE505 dsl/cable, równej 54 Mb/s. Urządzenia zgodne ze standardem b obsłgją maksymalną szybkość transmisji 11 Mb/s. lb kartą sieciową Ethernet Przeglądarki sieci Web, np. program Microsoft Internet Explorer 5.0 lb nowszego albo program Netscape Commnicator 6.2 lb nowszego do konfigrowania rotera. W cel dostęp do Internet: modem DSL lb kablowego oraz danych dostępowych od słgodawcy internetowego. Zawartość opakowania Opakowanie zawiera następjące elementy: rządzenie Gigaset SE505 dsl/cable zasilacz (12 V DC 1 A) kabel Ethernet (CAT-5) instalacyjny dysk CD zawierający tę instrkcję obsłgi oraz dokment Practical Tips and Configration Examples ( Praktyczne porady dotyczące konfigracji wraz zprzykładami ). skrócona instrkcja instalacji 9

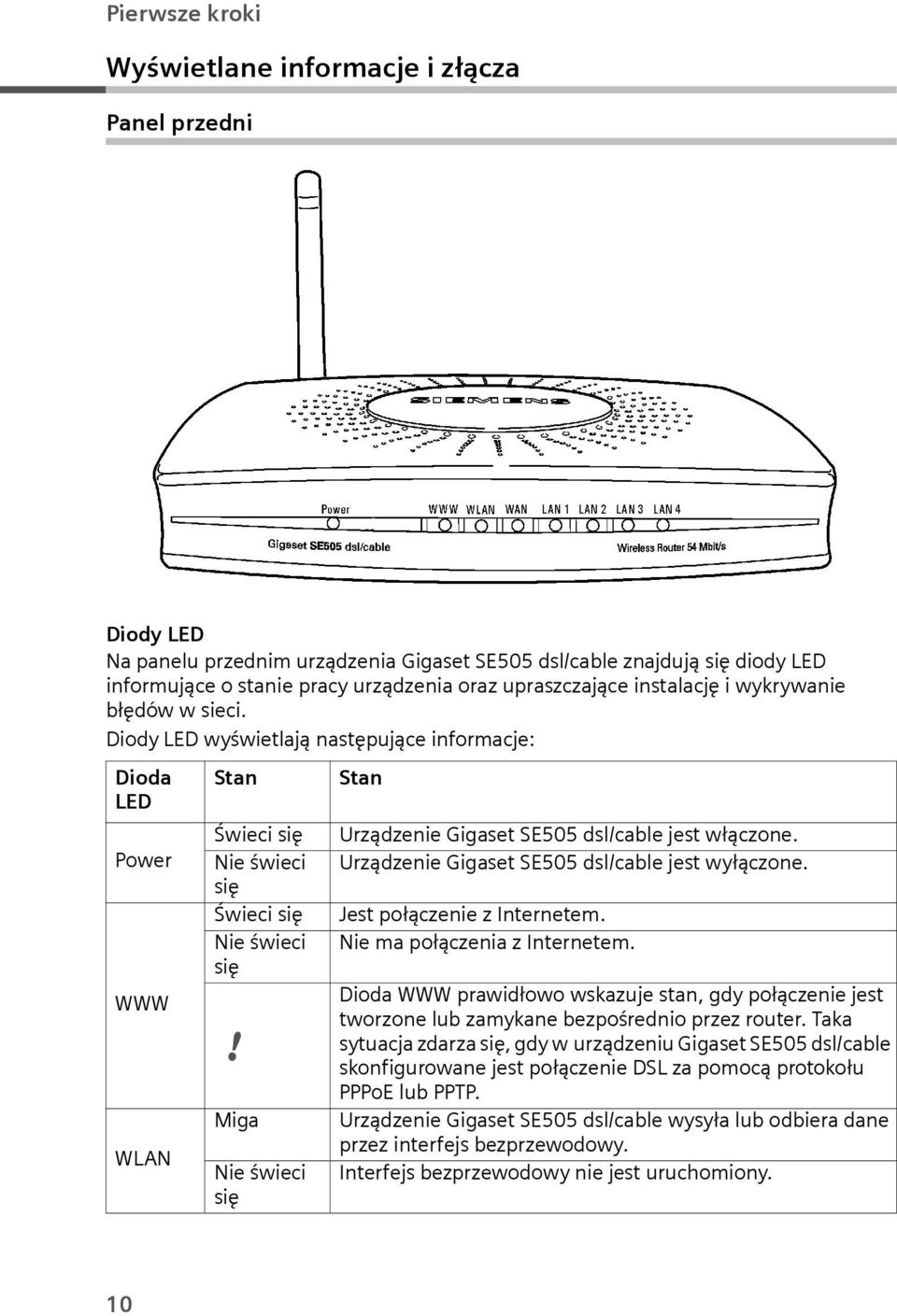

14 Pierwsze kroki Wyświetlane informacje i złącza Panel przedni Diody LED Na panel przednim rządzenia Gigaset SE505 dsl/cable znajdją się diody LED informjące o stanie pracy rządzenia oraz praszczające instalację iwykrywanie błędów w sieci. Diody LED wyświetlają następjące informacje: Dioda LED Power WWW WLAN Stan Świeci się Nie świeci się Świeci się Nie świeci się! Miga Nie świeci się Stan Urządzenie Gigaset SE505 dsl/cable jest włączone. Urządzenie Gigaset SE505 dsl/cable jest wyłączone. Jest połączenie z Internetem. Nie ma połączenia z Internetem. Dioda WWW prawidłowo wskazje stan, gdy połączenie jest tworzone lb zamykane bezpośrednio przez roter. Taka sytacja zdarza się, gdy w rządzeni Gigaset SE505 dsl/cable skonfigrowane jest połączenie DSL za pomocą protokoł PPPoE lb PPTP. Urządzenie Gigaset SE505 dsl/cable wysyła lb odbiera dane przez interfejs bezprzewodowy. Interfejs bezprzewodowy nie jest rchomiony. 10

15 Pierwsze kroki Dioda LED WAN LAN1 LAN4 Stan Świeci się Miga Nie świeci się Świeci się Miga Nie świeci się Stan Podłączony jest modem DSL lb modem kablowy. Port WAN wysyła lb odbiera dane (rch sieciowy). Nie jest podłączony żaden modem lb rządzenie Gigaset SE505 dsl/cable jest wyłączone. Do odpowiedniego port LAN jest podłączone rządzenie. Port LAN wysyła lb odbiera dane (rch sieciowy). Nie jest podłączone żadne rządzenie lb rządzenie Gigaset SE505 dsl/cable jest wyłączone. Panel tylny Na panel tylnym rządzenia Gigaset SE505 dsl/cable mieszczą się różne gniazda złączy. Element 12V DC Reset Opis Gniazdo do podłączania dostarczonego zasilacza. Ostrzeżenie! Użycie złego zasilacza może spowodować szkodzenie rotera. Fnkcja resetowania. Przycisk ten słży do ponownego rchamiania rotera. W tym cel należy przytrzymać przycisk przez jedną sekndę. przywracania fabrycznych stawień domyślnych (patrz strona 102). Ostrzeżenie! Spowodje to snięcie wszystkich dokonanych zmian w konfigracji. Nie wpłynie to na zaktalizowane oprogramowanie kładowe (firmware) rządzenia. 11

16 Pierwsze kroki Element Opis WAN Gniazdo WAN (RJ-45) do podłączenia modem DSL lb modem kablowego. LAN1 LAN4 Cztery gniazda przełączników sieciowych 10/100 Mb/s zfnkcją atomatycznego wykrywania (RJ-45). Umożliwiają one podłączenie czterech rządzeń Ethernet (takich jak kompter, koncentrator lb przełącznik). Miejsce instalacji rządzenia Gigaset SE505 dsl/cable Urządzenie Gigaset SE505 dsl/cable można mieścić w dowolnym odpowiednim miejsc w dom lb birze. Nie jest wymagane do tego żadne specjalne okablowanie. Należy jednak zwrócić wagę na następjące wskazówki: Urządzenia Gigaset SE505 dsl/cable należy żywać tylko w pomieszczeniach w temperatrze od +5 do +40 C. Nie należy mieszczać rządzenia Gigaset SE505 dsl/cable w pobliż źródeł ciepła. Nie należy zakrywać otworów wentylacyjnych. Wysoka temperatra zmniejsza zasięg nadajnika. W pobliż rządzenia Gigaset SE505 dsl/cable msi znajdować się gniazdo sieciowe 220/230 V~ oraz gniazdo połączeniowe modem DSL, modem kablowego lb sieci LAN. Rotera nie należy mieszczać wbezpośrednim sąsiedztwie sprzęt stereo, telewizorów i kchenek mikrofalowych, ponieważ mogą one zakłócać działanie rotera. Urządzenie Gigaset SE505 dsl/cable należy mieścić w centrm bdowanej sieci bezprzewodowej. Ogólna zasada jest taka, że im wyżej mieszczona antena, tym lepsza charakterystyka pracy. Należy się pewnić, że rządzenie Gigaset SE505 dsl/ cable mieszczono w miejsc zapewniającym optymalny odbiór w całym dom lb birze. Urządzenia Gigaset SE505 dsl/cable nie należy mieszczać na śliskich powierzchniach. Podstawki rotera zazwyczaj nie pozostawiają śladów na podłoż. Tym niemniej powierzchnie niektórych mebli mogą zawierać agresywne sbstancje zmiękczające plastikowe podstawki rotera. W takim przypadk podstawki mogą zostawić ślady na powierzchni mebli. Urządzenie Gigaset SE505 dsl/cable należy stawić tak, aby nie mogło paść iszkodzić anteny. Przewody należy położyć tak, aby zminimalizować ryzyko potknięcia się o nie. Przewodów nie należy niczym przykrywać. Urządzenie Gigaset SE505 dsl/cable należy chronić przed wilgocią. 12

17 Pierwsze kroki Instalowanie rządzenia Gigaset SE505 dsl/cable! Rotera należy żywać tylko z dostarczonym zasilaczem (12 V DC 1 A). Do gniazd WAN i LAN rotera nie należy podłączać przewodów telefonicznych. Do wszystkich połączeń WAN i LAN należy żywać standardowych kabli sieciowych (kategorii 5). Kabel Ethernet nie może być dłższy niż 100 metrów. Przed podłączeniem kompterów do rządzenia Gigaset SE505 dsl/cable należy pewnić się, że: Do komptera podłączona jest przewodowa lb bezprzewodowa karta sieciowa. Należy zapoznać się zinstrkcją obsłgi dostarczoną zkartą sieciową. Najnowsze komptery stacjonarne i przenośne są fabrycznie wyposażone w karty sieci przewodowych. Na karcie sieciowej stawiony jest identyfikator SSID ConnectionPoint. Podłączanie modem DSL lb modem kablowego do rotera Modem DSL lb modem kablowy należy podłączyć za pomocą kabla Ethernet do gniazda WAN ztył rotera. Gigaset SE505 dsl/cable Modem DSL lb modem kablowy i Do wszystkich połączeń należy żywać 100-omowego, ekranowanego lb nieekranowanego kabla kategorii 3, 4 lb 5 z wtykami RJ-45 na ob końcach. Należy pamiętać, że żywany kabel msi być odpowiedni do modem (zwykły lb skrosowany). Informacje na ten temat zawiera instrkcja obsłgi modem. Żyły w kabl Ethernet zawartym w zestawie są nieskrosowane. 13

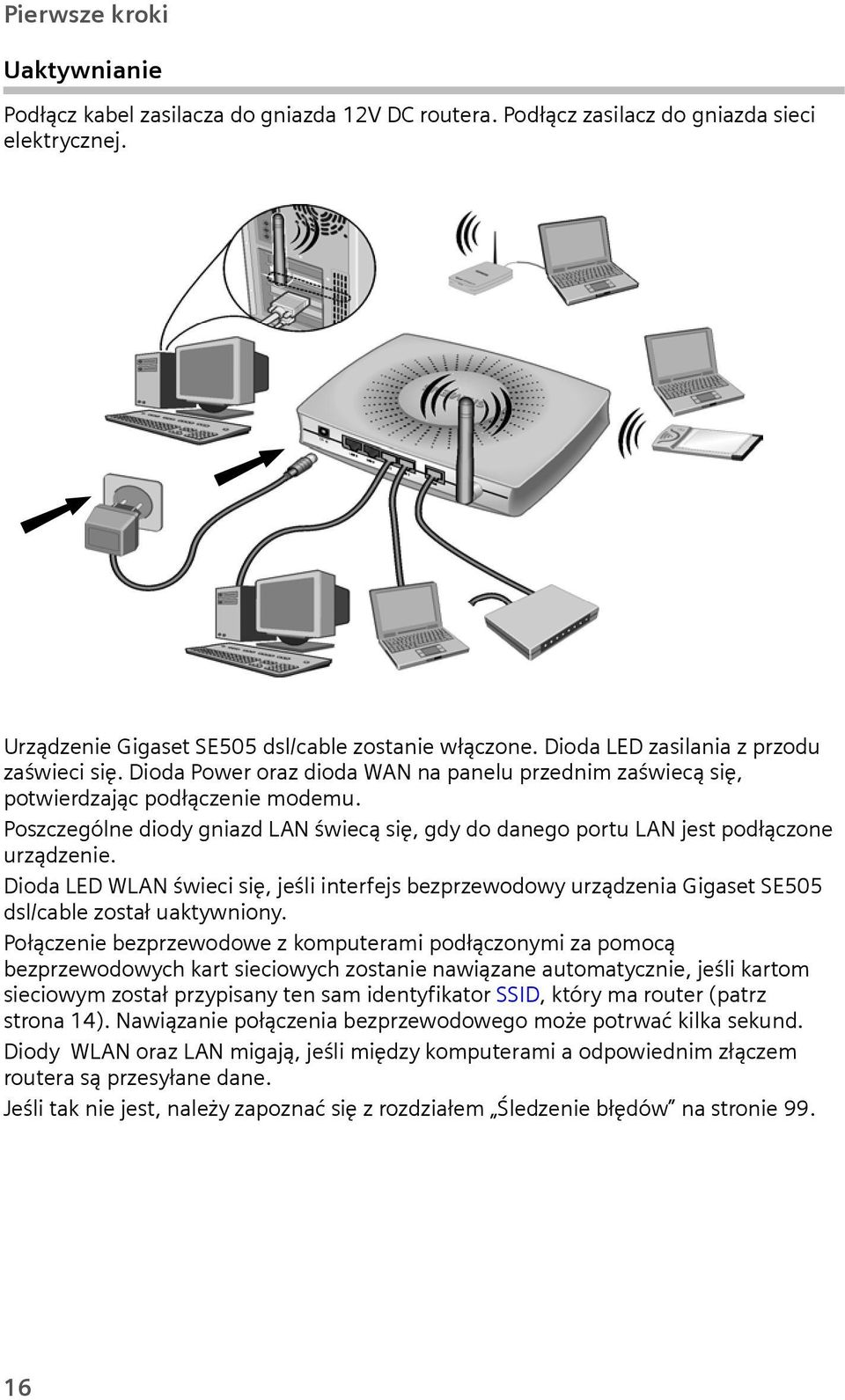

18 Pierwsze kroki Tworzenie połączenia sieci LAN Aby tworzyć sieć lokalną (LAN), wystarczy połączyć komptery z roterem w trybie bezprzewodowym lb przewodowym. Sieć bezprzewodowa Bezprzewodowe połączenie nawiązje się za pomocą bezprzewodowej karty sieciowej zainstalowanej w kompterze. Można żyć takich kart sieciowych jak Gigaset PCI Card 54, Gigaset USB Adapter 54, Gigaset PC Card 54 lb innych bezprzewodowych kart sieciowych zgodnych ze standardami g lb b. Sieć bezprzewodowa jest tworzona poprzez przypisanie wszystkim rządzeniom tego samego identyfikatora SSID. Kartom sieciowym należy przypisać identyfikator SSID rotera. Fabrycznie stawionym identyfikatorem SSID rotera jest ConnectionPoint. Jeżeli w bezprzewodowych kartach sieciowych kompterów wprowadzono odpowiedni identyfikator SSID, połączenie bezprzewodowe zostanie nawiązane atomatycznie po podłączeni rotera do zasilania (patrz strona 16). Kompter zkartą sieciową Gigaset PCI Card 54 Kompter przenośny zkartą sieciową Gigaset USB Adapter 54 Kompter przenośny z kartą sieciową Gigaset PC Card 54 14
